16. Spring MVC 入门
16.1. Spring MVC 在 Web 应用程序中的作用

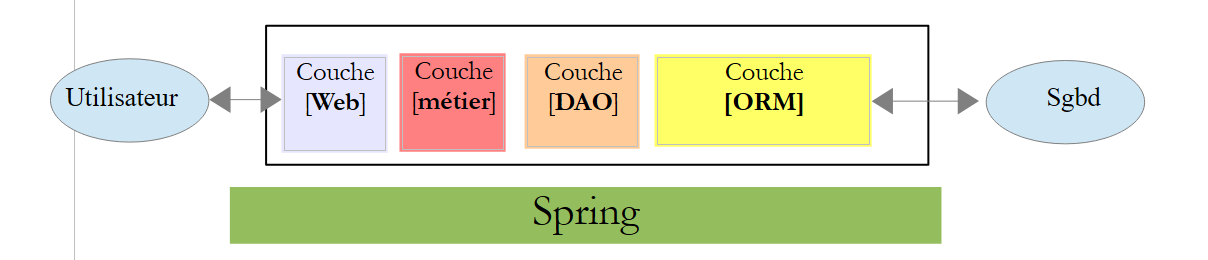

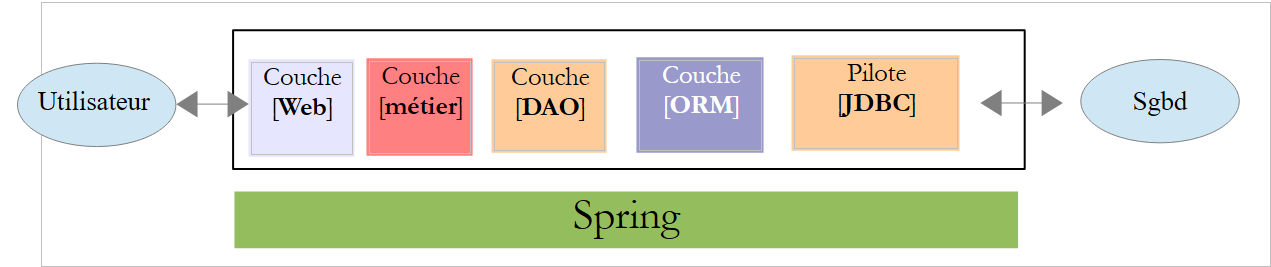

让我们将 Spring MVC 置于 Web 应用程序的开发背景中。通常情况下，Web 应用程序会基于如下所示的多层架构构建：
 |
- [Web] 层是与 Web 应用程序用户进行交互的层。用户通过浏览器中显示的网页与 Web 应用程序进行交互。Spring MVC 仅位于这一层，且仅限于这一层；
- [业务]层实现应用程序的业务逻辑，例如计算工资或生成发票。该层通过[Web]层获取用户数据，并通过[DAO]层获取来自DBMS的数据；
- [DAO]（数据访问对象）层、[ORM]（对象关系映射器）层以及 JDBC 驱动程序负责管理对 DBMS 中数据的访问。[ORM] 层充当 [DAO] 层处理的对象与关系型数据库中表的行和列之间的桥梁。 一种名为 JPA（Java 持久化 API）的规范允许您忽略所使用的 ORM，只要它实现了这些规范。本教程中正是如此，因此从现在起我们将把 ORM 层称为 JPA 层；
- 这些层的集成由 Spring 框架负责；
16.2. Spring MVC 开发模型

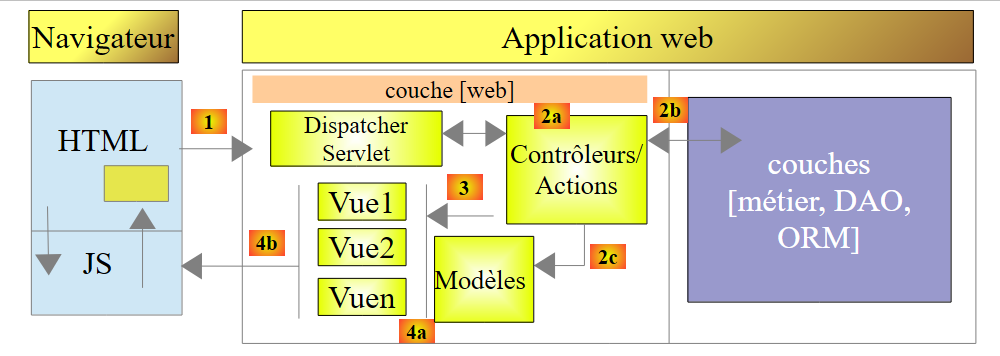

Spring MVC 通过以下方式实现 MVC（模型-视图-控制器）架构模式：
 |
客户端请求的处理流程如下：
- 请求 - 请求的 URL 通常采用 http://machine:port/contexte/Action/param1/param2/....?p1=v1&p2=v2&... 的形式。[前端控制器] 会通过配置文件或 Java 注解，根据 URL 中的 [Action] 字段，将请求“路由”到正确的控制器及其内部的相应操作。 URL 的其余部分 [/param1/param2/...] 由可选参数组成，这些参数将传递给 Action。此处 MVC 中的“C”指代 [前端控制器、控制器、Action] 这一链条。如果没有任何控制器能处理所请求的 Action，Web 服务器将返回“未找到所请求的 URL”的响应。
- 处理
- （续）
- 选定的操作可以使用 [前端控制器] 传递给它的参数。这些参数可能来自以下几个来源：
- URL 中的 [/param1/param2/...] 路径，
- URL 的 [p1=v1&p2=v2] 参数，
- 浏览器随请求提交的参数；
- 在处理用户请求时，操作可能需要调用 [业务] 层 [2b]。一旦处理完客户端的请求，即可触发各种响应。一个经典示例是：
- 若请求无法正确处理，则返回错误页面
- 否则则返回确认页面
- 操作会指示特定的视图进行渲染 [3]。该视图将显示被称为视图模型的数据。这就是 MVC 中的“M”。操作会创建该视图模型 [2c] 并指示视图进行渲染 [3]；
- 响应 - 选定的视图 V 使用操作生成的模型 M 来初始化其必须发送给客户端的 HTML 响应中的动态部分，然后发送此响应。

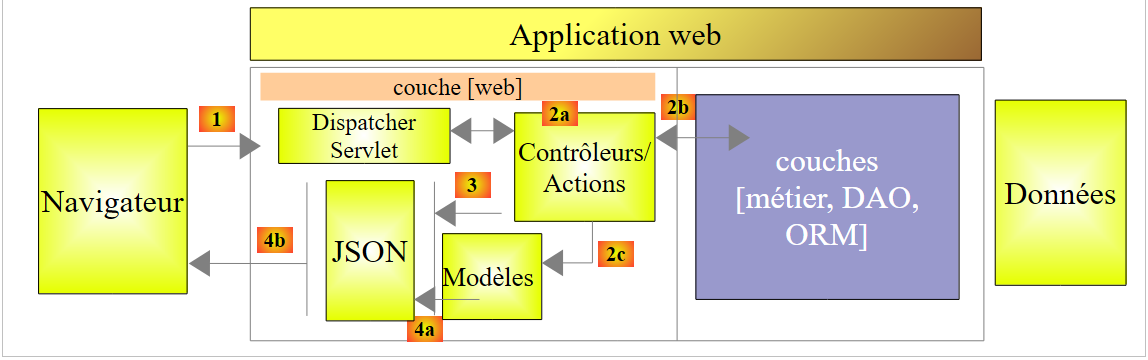

对于 Web 服务 / JSON，上述架构会稍作调整：
 |
- 在 [4a] 中，该模型（即一个 Java 类）通过 JSON 库转换为 JSON 字符串；
- 在 [4b] 中，该 JSON 字符串被发送至浏览器；

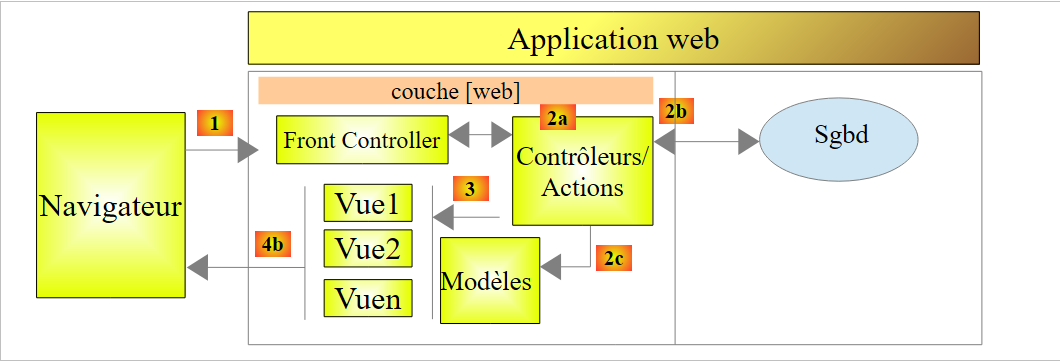

现在，让我们澄清 MVC Web 架构与分层架构之间的关系。根据模型的定义方式不同，这两个概念可能相关，也可能无关。考虑一个单层的 Spring MVC Web 应用程序：
 |
如果我们使用 Spring MVC 实现 [Web] 层，那么我们确实拥有了 MVC Web 架构，但并非多层架构。在此情况下，[Web] 层将处理所有事务：呈现、业务逻辑和数据访问。这些工作将由 Action 类来完成。
现在，让我们考虑一种多层Web架构：
 |
Web 层可以在不使用框架且不遵循 MVC 模型的情况下实现。这样我们就得到了一个多层架构，但 Web 层并未采用 MVC 模型。
例如，在 .NET 环境中，上述 [Web] 层可以使用 ASP.NET MVC 来实现，从而形成一个具有 MVC 风格 [Web] 层的分层架构。完成这一步后，我们可以将这个 ASP.NET MVC 层替换为经典的 ASP.NET 层（WebForms），同时保持其余部分（业务逻辑、DAO、ORM）不变。 这样，我们就得到了一种分层架构，其[Web]层不再基于MVC。

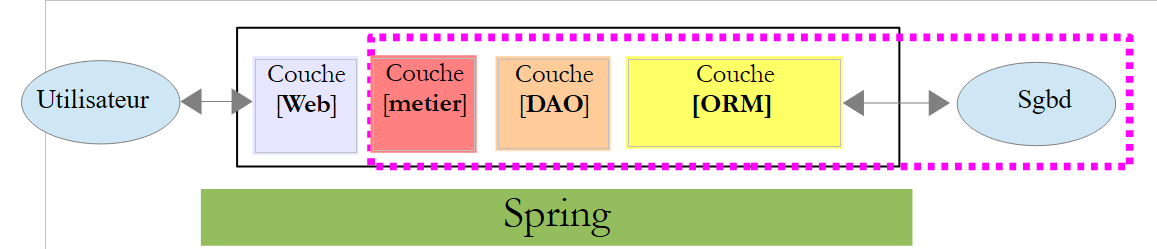

在 MVC 中，我们曾提到 M 模型即 V 视图所呈现的数据集。这里给出 MVC 中 M 模型的另一种定义：
 |
许多作者认为，位于 [Web] 层右侧的部分构成了 MVC 中的 M 模型。为避免歧义，我们可以将：
- 在提及[Web]层右侧的所有内容时，称之为领域模型
- 当指代视图 V 所显示的数据时，称之为视图模型
下文中，“M模型”一词将专指视图V的模型。
16.3. 基于 Spring MVC 的 Web/JSON 项目
该网站 [http://spring.io/guides] 提供了入门教程，帮助您探索 Spring 生态系统。我们将参考其中一个教程，了解 Spring MVC 项目所需的 Maven 配置。
16.3.1. 演示项目
 |

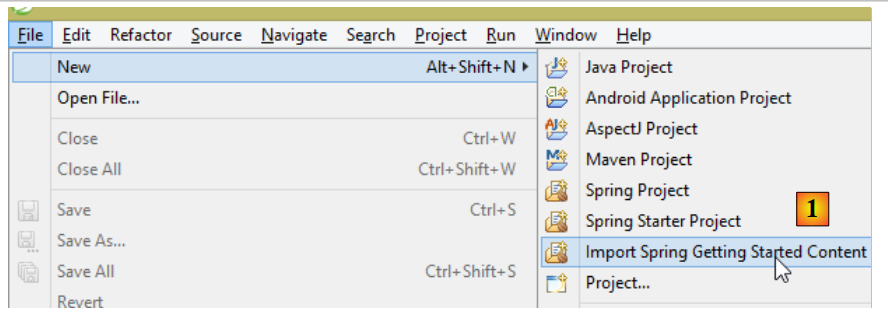

- 在 [1] 中，我们引入了其中一份 Spring 指南；
 |

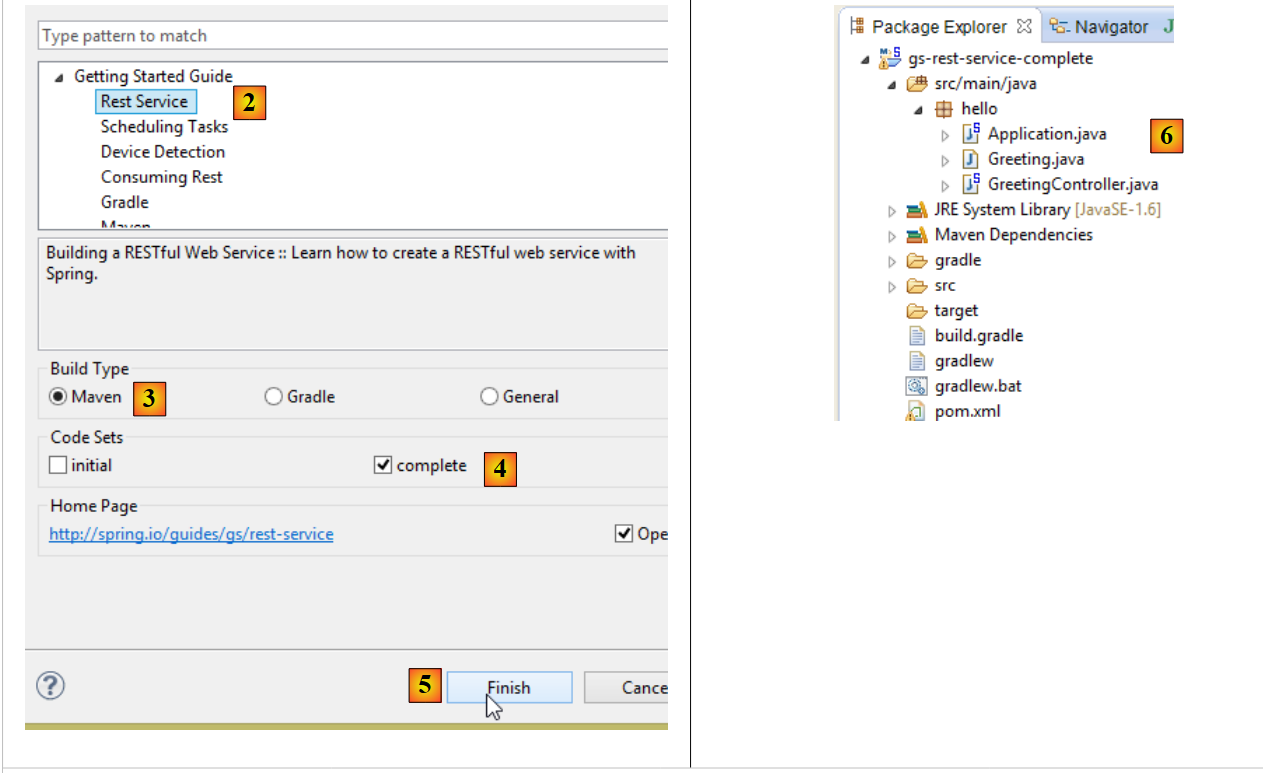

- 在 [2] 中，我们选择 [Rest Service] 示例；
- 在 [3] 中，我们选择了 Maven 项目；
- 在 [4] 中，我们选择指南的最终版本；
- 在 [5] 中，我们确认；
- 在 [6] 中，导入项目；
通过标准 URL 访问并返回 JSON 数据的 Web 服务通常被称为 REST（表征状态转移）服务。如果一个服务遵循某些规则，则被称为 RESTful 服务。
现在让我们来检查这个导入的项目，首先从它的 Maven 配置开始。
16.3.2. Maven 配置
<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
<modelVersion>4.0.0</modelVersion>
<groupId>org.springframework</groupId>
<artifactId>gs-rest-service</artifactId>
<version>0.1.0</version>
<parent>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-parent</artifactId>
<version>1.2.2.RELEASE</version>
</parent>
<dependencies>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-web</artifactId>
</dependency>
</dependencies>
<properties>
<start-class>hello.Application</start-class>
</properties>
<build>
<plugins>
<plugin>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-maven-plugin</artifactId>
</plugin>
</plugins>
</build>
<repositories>
<repository>
<id>spring-releases</id>
<url>https://repo.spring.io/libs-release</url>
</repository>
</repositories>
<pluginRepositories>
<pluginRepository>
<id>spring-releases</id>
<url>https://repo.spring.io/libs-release</url>
</pluginRepository>
</pluginRepositories>
</project>
- 第 6–8 行：Maven 项目属性。缺少一个指定 Maven 构建所生成文件类型的 [<packaging>] 标签。在缺少该标签的情况下，默认使用 [jar] 类型。因此，该应用程序是一个基于控制台的可执行应用程序，而非 Web 应用程序（如果是 Web 应用程序，则应使用 [war] 类型）；
- 第 10–14 行：该 Maven 项目有一个父项目 [spring-boot-starter-parent]。它定义了该项目的大部分依赖项。这些依赖项可能已足够（此时不会添加额外依赖），也可能不足（此时会添加缺失的依赖）；
- 第 17–20 行：[spring-boot-starter-web] 构建产物包含 Spring MVC Web 服务项目所需的库，该项目不生成视图。该构建产物包含大量库，其中包括用于嵌入式 Tomcat 服务器的库。应用程序将在该服务器上运行；
此配置中包含的库数量众多：
 |  |
上图中，我们可以看到三个 Tomcat 服务器压缩包。
16.3.3. Spring [Web/JSON] 服务的架构

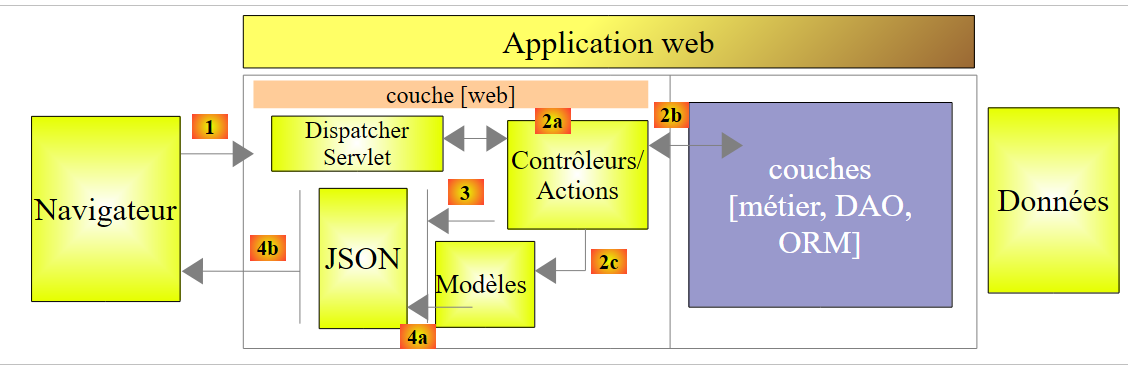

对于 Web/JSON 服务，Spring MVC 通过以下方式实现 MVC 模型：
 |
- 在 [4a] 中，模型（即一个 Java 类）通过 JSON 库被转换为 JSON 字符串；
- 在[4b]中，该JSON字符串被发送至浏览器；
16.3.4. C 控制器
 |
导入的应用程序包含以下控制器：
package hello;
import java.util.concurrent.atomic.AtomicLong;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RequestParam;
import org.springframework.web.bind.annotation.RestController;
@RestController
public class GreetingController {
private static final String template = "Hello, %s!";
private final AtomicLong counter = new AtomicLong();
@RequestMapping("/greeting")
public Greeting greeting(@RequestParam(value = "name", defaultValue = "World") String name) {
return new Greeting(counter.incrementAndGet(), String.format(template, name));
}
}
- 第 9 行：[@RestController] 注解将 [GreetingController] 类定义为 Spring 控制器，这意味着其方法会被注册以处理 URL。我们之前见过类似的 [@Controller] 注解。该控制器方法的返回类型是 [String]，即要显示的视图名称。而这里则有所不同。 [@RestController] 的方法返回的对象会被序列化后发送至浏览器。具体的序列化类型取决于 Spring MVC 的配置。在此处，它们将被序列化为 JSON。正是项目依赖中包含的 JSON 库，促使 Spring Boot 自动以这种方式配置项目；
- 第 14 行：[@RequestMapping] 注解指定了该方法处理的 URL，本例中为 [/greeting]；
- 第 15 行：我们已经解释过 [@RequestParam] 注解。该方法返回的结果是一个 [Greeting] 类型的对象。
- 第 12 行：一个原子类型的长整型。这意味着它支持并发访问。多个线程可能希望同时递增 [counter] 变量。系统将妥善处理这种情况。只有当当前正在修改计数器的线程完成修改后，其他线程才能读取计数器的值。
16.3.5. M 模型
前一种方法生成的 M 模型是以下 [Greeting] 对象：
 |
package hello;
public class Greeting {
private final long id;
private final String content;
public Greeting(long id, String content) {
this.id = id;
this.content = content;
}
public long getId() {
return id;
}
public String getContent() {
return content;
}
}
对该对象进行 JSON 转换后，将生成字符串 {"id":n,"content":"text"}。最终，控制器方法生成的 JSON 字符串将呈现为以下形式：
或
16.3.6. 执行
 |
[Application.java] 类是该项目的可执行类。其代码如下：
package hello;
import org.springframework.boot.autoconfigure.EnableAutoConfiguration;
import org.springframework.boot.SpringApplication;
import org.springframework.context.annotation.ComponentScan;
@ComponentScan
@EnableAutoConfiguration
public class Application {
public static void main(String[] args) {
SpringApplication.run(Application.class, args);
}
}
我们在前面的示例中已经遇到并解释过这段代码。现在让我们运行该项目：
 |
我们得到了以下控制台日志：
- 第 13 行：Tomcat 服务器在端口 8080 上启动（第 12 行）；
- 第 17 行：存在 [DispatcherServlet] Servlet；
- 第 20 行：已发现方法 [GreetingController.greeting]；
要测试该 Web 应用程序，请访问 URL [http://localhost:8080/greeting]：
 |  |

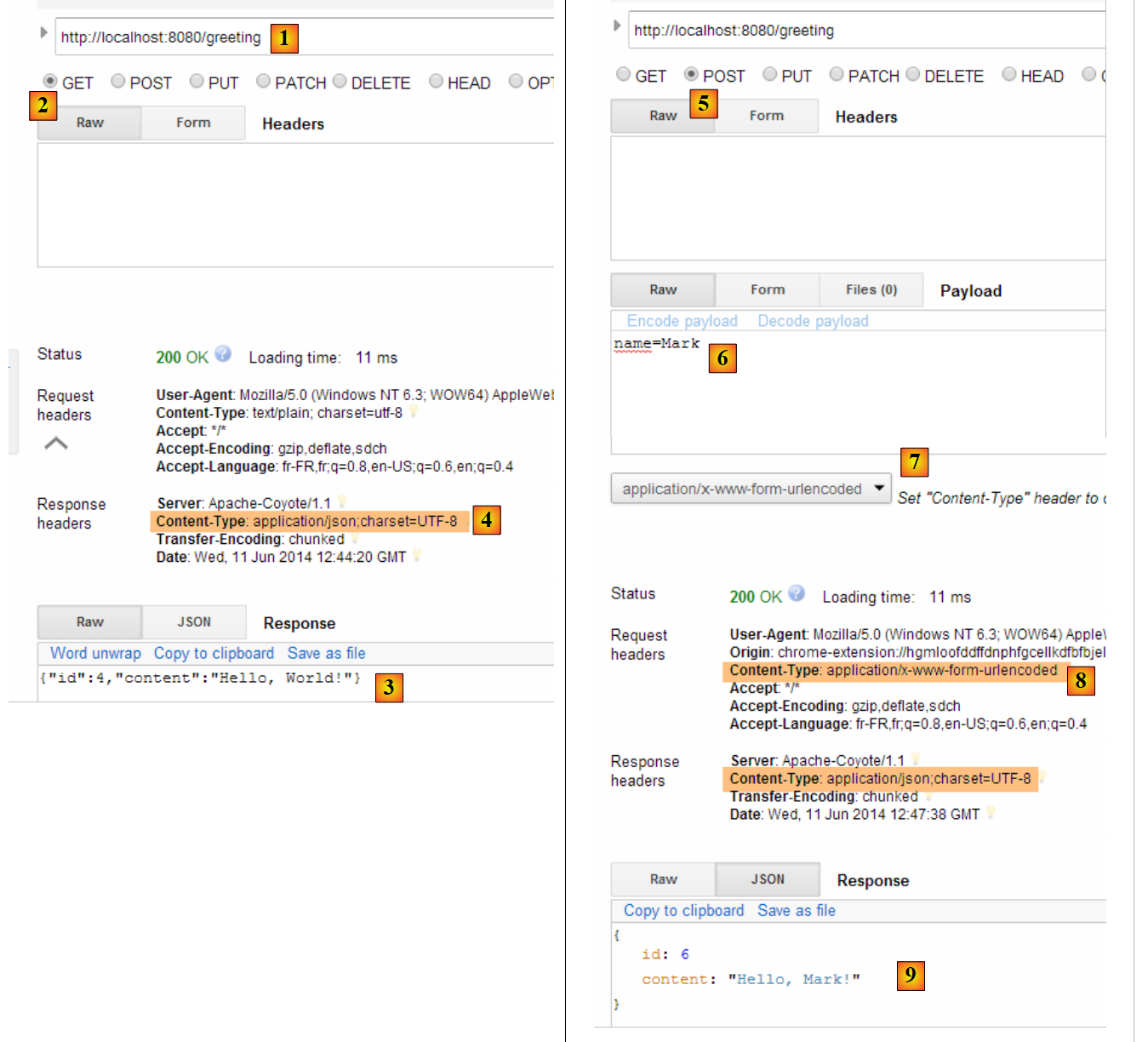

我们收到了预期的 JSON 字符串。查看服务器发送的 HTTP 头部信息可能会很有趣。为此，我们将使用名为 [Advanced Rest Client] 的 Chrome 扩展程序（Chrome / Ctrl-T / [应用程序] 菜单 / [Advanced Rest Client] - 参见附录第 23.11 段）：
 |
- 在 [1] 中，请求的 URL；
- 在 [2] 中，使用了 GET 方法；
- 在 [3] 中，JSON 响应；
- 在 [4] 中，服务器表明其将发送 JSON 格式的响应；
- 在 [5] 中，请求了相同的 URL，但这次使用的是 POST 请求；
- 在 [7] 中，信息以 [urlencoded] 格式发送至服务器；
- 在 [6] 中，包含 name 参数及其值；
- 在 [8] 中，浏览器告知服务器将发送 [urlencoded] 数据；
- 在 [9] 中，服务器的 JSON 响应；
16.3.7. 创建可执行归档文件
 |
 |

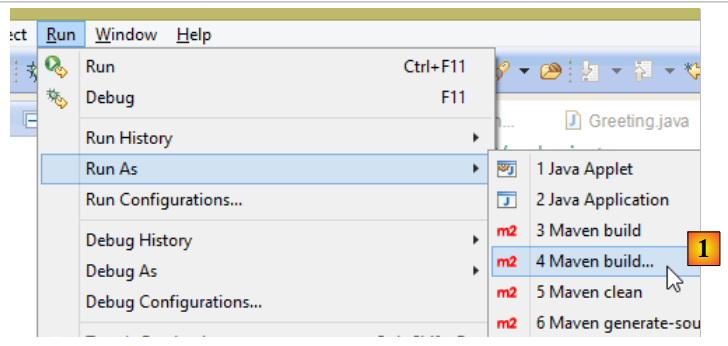

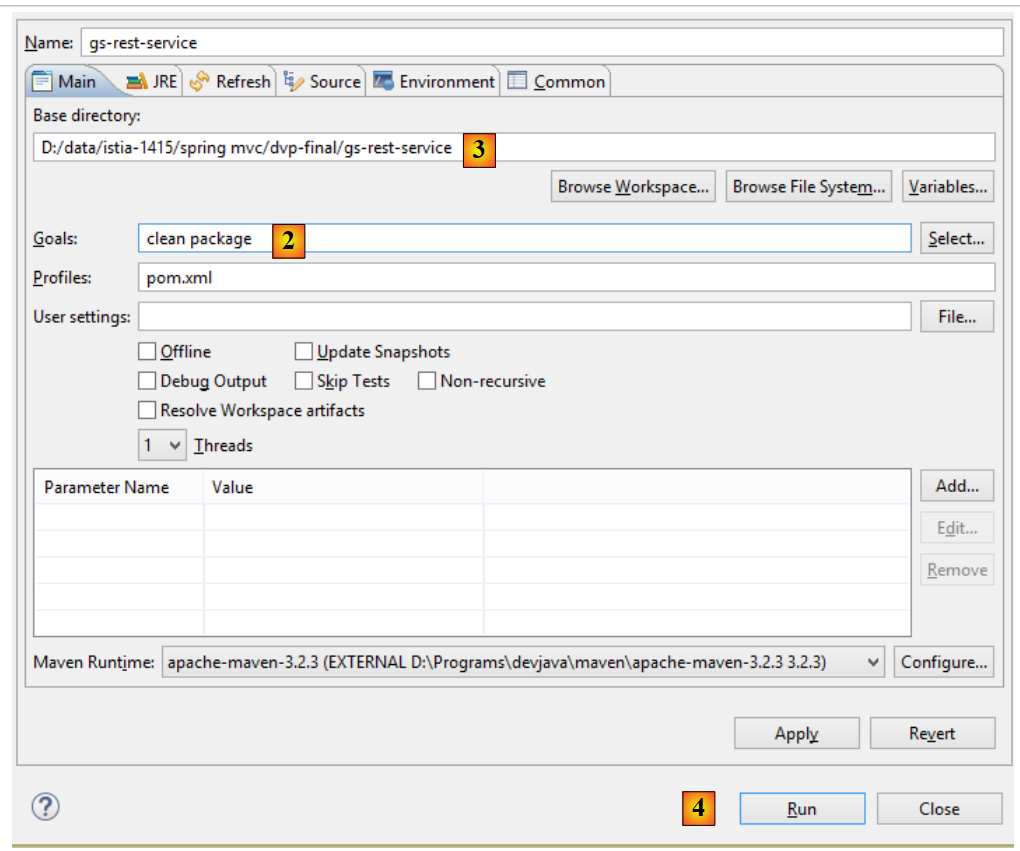

- 在 [1] 中：我们运行一个 Maven 目标；
- 在 [2] 中：有两个目标：[clean] 用于从 Maven 项目中删除 [target] 文件夹，[package] 用于重新生成该文件夹；
- 在 [3] 中：生成的 [target] 文件夹将位于此文件夹中；
- 在 [4] 中：目标已生成；
在控制台显示的日志中，务必确认 [spring-boot-maven-plugin] 已列出。这是用于生成可执行归档文件的插件（参见下方的 [pom.xml]）：
<build>
<plugins>
<plugin>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-maven-plugin</artifactId>
</plugin>
</plugins>
</build>
在命令提示符下，导航至生成的文件夹：
D:\Temp\wksSTS\gs-rest-service\target>dir
...
11/06/2014 15:30 <DIR> classes
11/06/2014 15:30 <DIR> generated-sources
11/06/2014 15:30 11 073 572 gs-rest-service-0.1.0.jar
11/06/2014 15:30 3 690 gs-rest-service-0.1.0.jar.original
11/06/2014 15:30 <DIR> maven-archiver
11/06/2014 15:30 <DIR> maven-status
...
- 第 5 行：生成的归档文件；
该归档文件的执行方式如下：
D:\Temp\wksSTS\gs-rest-service-complete\target>java -jar gs-rest-service-0.1.0.jar
. ____ _ __ _ _
/\\ / ___'_ __ _ _(_)_ __ __ _ \ \ \ \
( ( )\___ | '_ | '_| | '_ \/ _` | \ \ \ \
\\/ ___)| |_)| | | | | || (_| | ) ) ) )
' |____| .__|_| |_|_| |_\__, | / / / /
=========|_|==============|___/=/_/_/_/
:: Spring Boot :: (v1.1.0.RELEASE)
2014-06-11 15:32:47.088 INFO 4972 --- [ main] hello.Application
: Starting Application on Gportpers3 with PID 4972 (D:\Temp\wk
sSTS\gs-rest-service-complete\target\gs-rest-service-0.1.0.jar started by ST in
D:\Temp\wksSTS\gs-rest-service-complete\target)
...
现在 Web 应用程序已运行，您可以通过浏览器访问它：
 |
16.3.8. 在 Tomcat 服务器上部署应用程序
与上一个项目一样，我们将 [pom.xml] 文件修改如下：
<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
<modelVersion>4.0.0</modelVersion>
<groupId>org.springframework</groupId>
<artifactId>gs-rest-service</artifactId>
<version>0.1.0</version>
<packaging>war</packaging>
...
</project>
- 第 9 行：您必须指定正在生成 WAR（Web Archive）文件；
还必须配置 Web 应用程序。如果不存在 [web.xml] 文件，则通过继承 [SpringBootServletInitializer] 的类来完成此配置：
 |
[ApplicationInitializer] 类的定义如下：
package hello;
import org.springframework.boot.builder.SpringApplicationBuilder;
import org.springframework.boot.context.web.SpringBootServletInitializer;
public class ApplicationInitializer extends SpringBootServletInitializer {
@Override
protected SpringApplicationBuilder configure(SpringApplicationBuilder application) {
return application.sources(Application.class);
}
}
- 第 6 行：[ApplicationInitializer] 类继承自 [SpringBootServletInitializer] 类；
- 第 9 行：重写了 [configure] 方法（第 8 行）；
- 第 10 行：提供了用于配置该项目的类；
要运行该项目，请按以下步骤操作：
 |

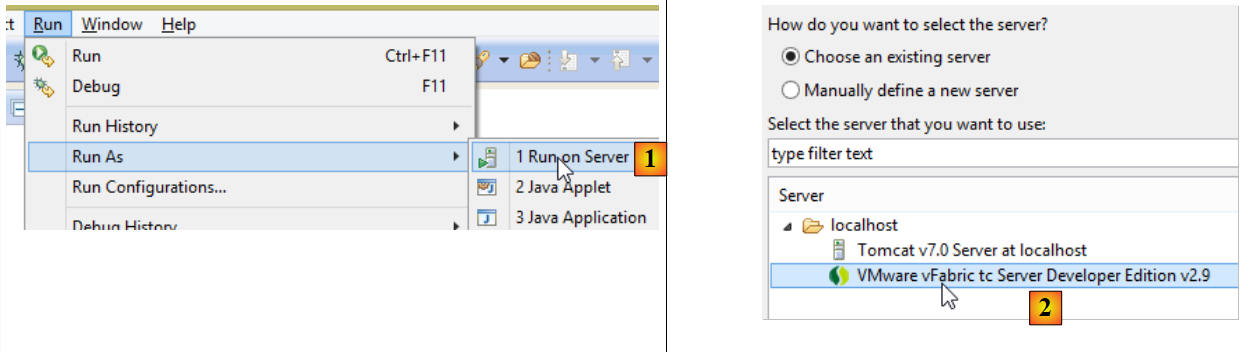

- 在 [1-2] 中，在 Eclipse IDE 中注册的某台服务器上运行该项目；
完成上述操作后，您可以在浏览器中访问 URL [http://localhost:8080/gs-rest-service/greeting/?name=Mitchell]：
 |
16.4. 结论
我们已经介绍了一种Spring MVC项目，其中Web应用程序会向浏览器发送JSON数据流。接下来，我们将开发一个Web/JSON应用程序，以便在前几章中研究的[dbproduitscategories]数据库能在Web上公开访问。
