11. 第 6 版 - 将 Web 层集成到三层 JSF/EJB 架构中

11.1. 应用程序架构

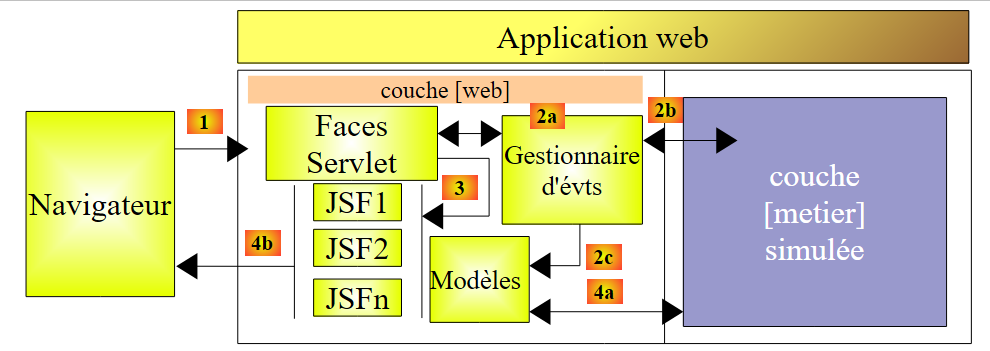

先前 Web 应用程序的架构如下：

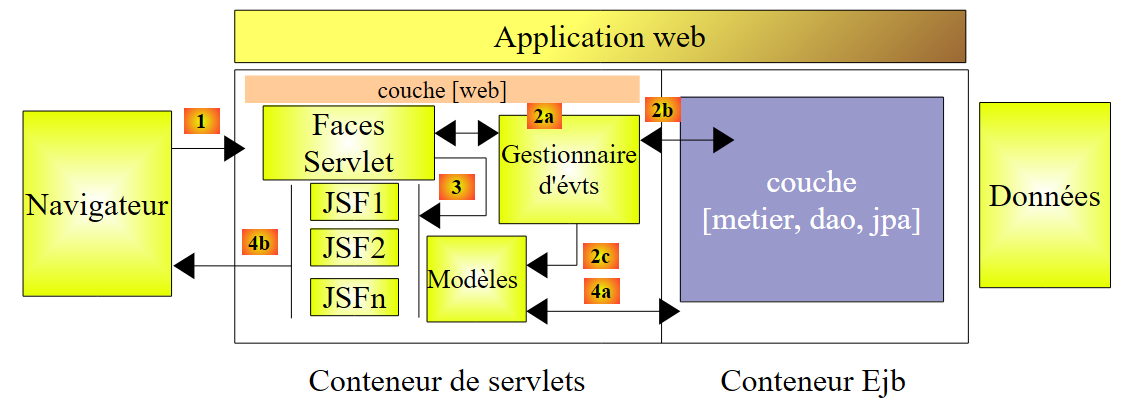

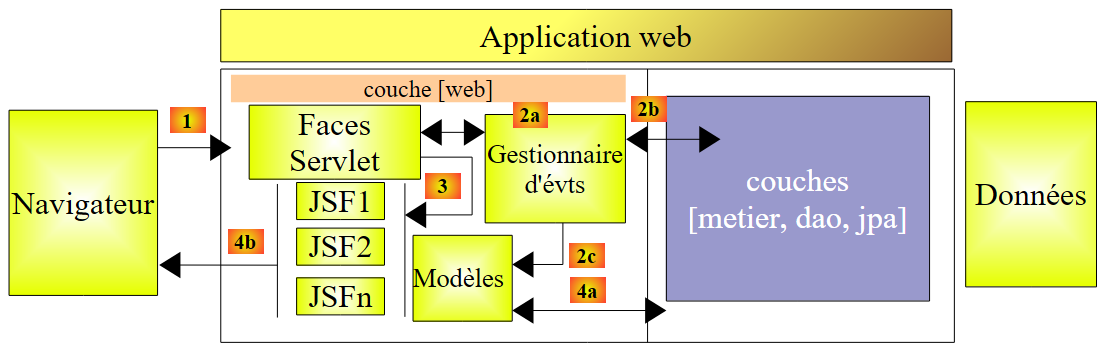

我们在第 7.1 节中，用 EJB 实现的 [业务、DAO、JPA] 层替换了模拟的 [业务] 层：

11.2. Web 层的 NetBeans 项目

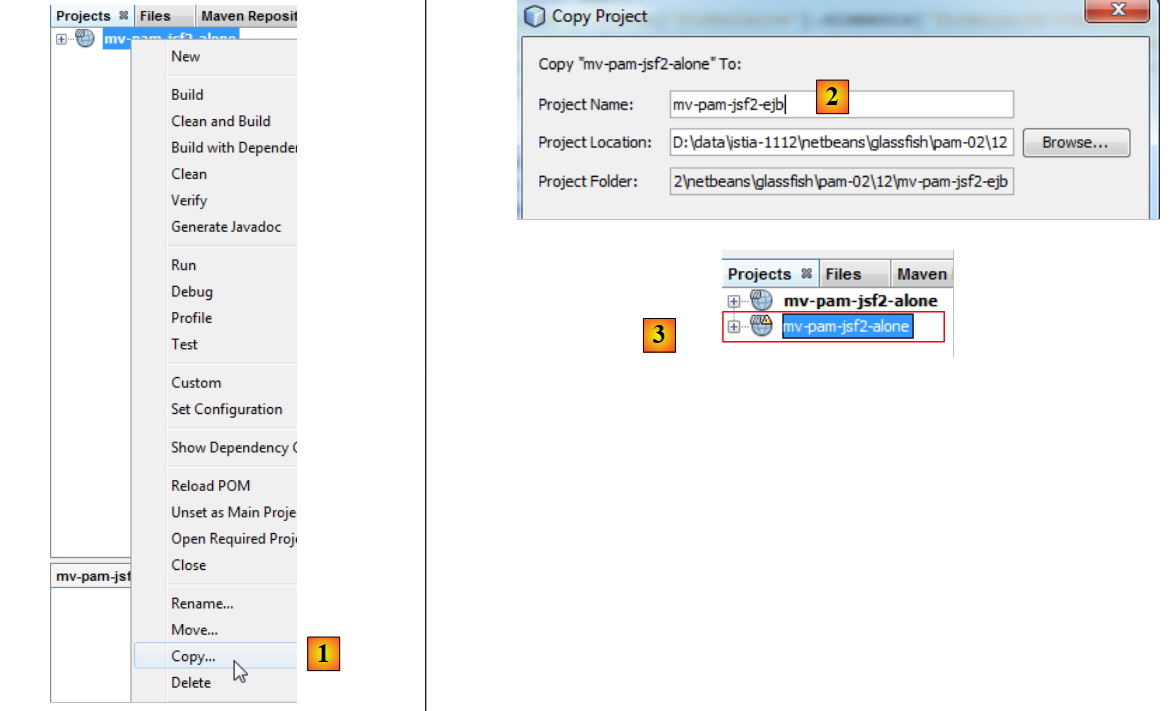

Web 2.0 版的 NetBeans 项目是通过复制之前的项目创建的：

[1]：复制新项目并将其粘贴到 [项目] 选项卡中，
[2]：为其命名并设置文件夹，
[3]：项目已创建，

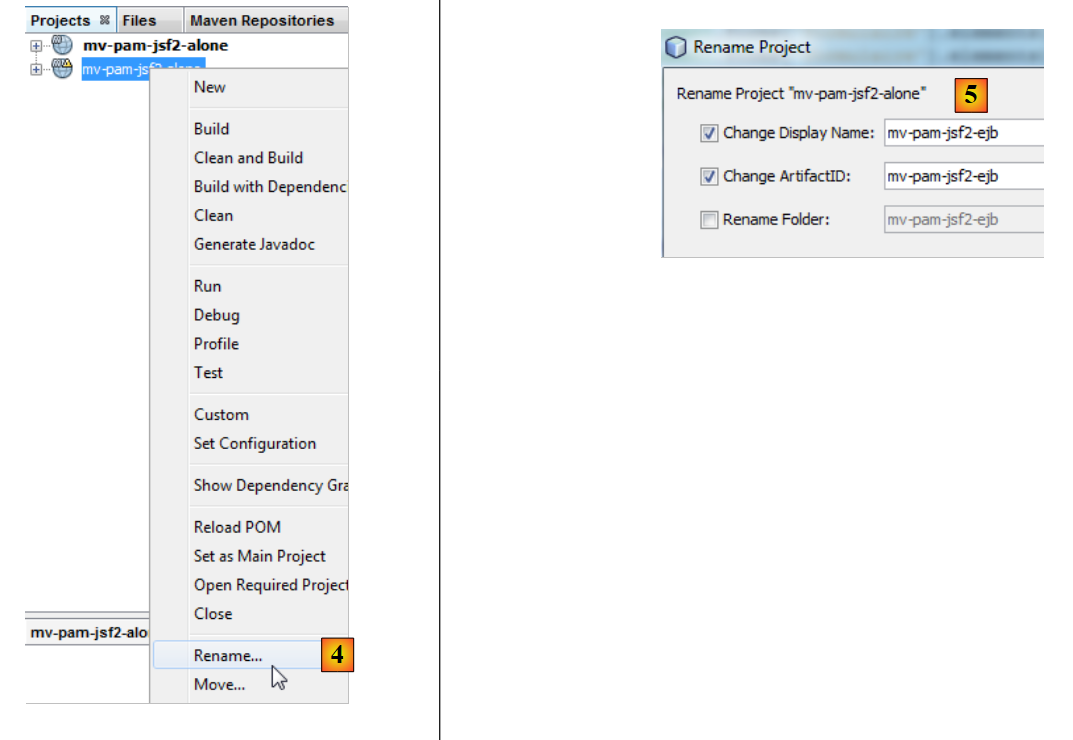

新项目与旧项目名称相同。我们修改如下：

[4]: 重命名项目，
[5]: 更改其名称以及 artifactID。

为了使该 Web 层适应新环境，我们需要进行一些调整：必须将模拟的 [business] 层替换为第 7.1 节中构建的服务器中的 [business, DAO, JPA] 层。为此，我们需要做两件事：

删除之前项目中存在的 [exception, business, jpa] 包。
为弥补这一删除，我们将第 7.1 节中构建的 EJB 服务器项目添加到 Web 项目的依赖项中。

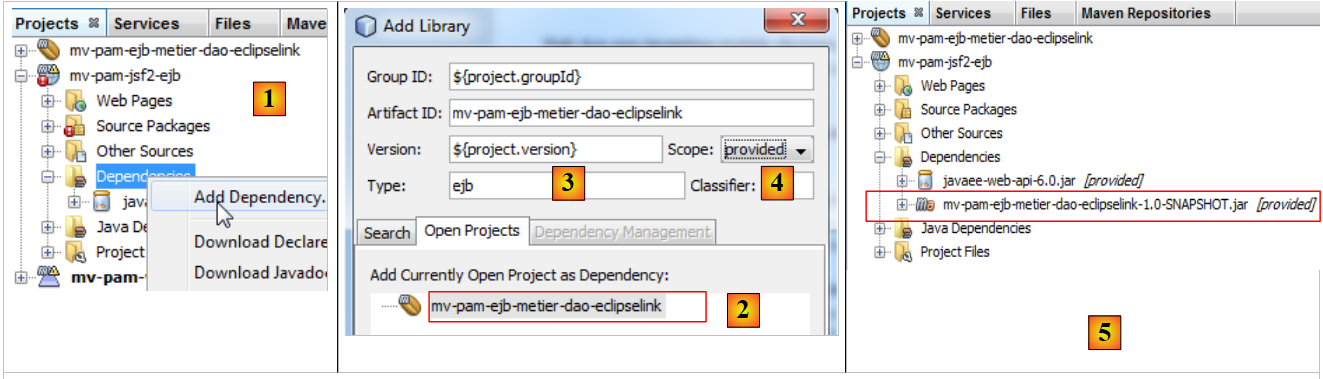

在 [1] 中，我们将一个依赖项添加到项目中，
在 [2] 中，我们为 [business] 层选择 Maven 项目。在 [3] 中，我们指定其类型，在 [4] 中指定其作用域。作用域设置为 `provided`，以表明它将由运行时环境提供给 Web 模块。稍后我们将看到，它将由一个企业应用程序提供，
在 [5] 中，已添加了该依赖项。

此时 [pom.xml] 文件如下所示：


  private boolean viewInfosIsRendered;

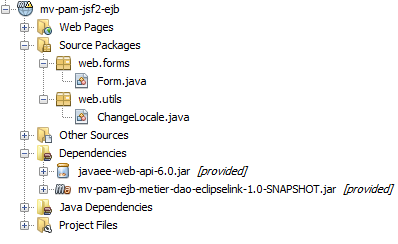

现在我们可以移除 [business] 层中不再需要的包：

我们还需要修改 [Form.java] Bean 中的代码：


<dependencies>
    <dependency>
      <groupId>${project.groupId}</groupId>
      <artifactId>mv-pam-ejb-metier-dao-eclipselink</artifactId>
      <version>${project.version}</version>
      <scope>provided</scope>
      <type>ejb</type>
    </dependency>
    <dependency>
      <groupId>javax</groupId>
      <artifactId>javaee-web-api</artifactId>
      <version>6.0</version>
      <scope>provided</scope>
    </dependency>
  </dependencies>

第 7 行实例化了模拟的 [business] 层。现在它必须引用实际的 [business] 层。之前的代码变为如下所示：


public class Form {

  public Form() {
  }

  // business layer
  private IMetierLocal metier=new Metier();

  // form fields
...

第 7 行：@EJB 注解指示将执行 Web 层的 Servlet 容器，将实现本地接口 IMetierLocal 的 EJB 注入第 8 行的业务字段中。

为什么使用本地接口 IMetierLocal 而不是 IMetierRemote 接口？因为 Web 层和 EJB 层运行在同一个 JVM 中：

Servlet 容器中的类可以直接引用 EJB 容器中的 EJB 类。

就这样。我们的 Web 层已经准备就绪。之所以能如此简单地完成转换，是因为我们事先通过一个符合 IMetierLocal 接口的类来模拟 [业务] 层，而该接口是由实际的 [业务] 层所实现的。

11.3. 企业应用程序的 NetBeans 项目

企业应用程序允许将应用程序的[Web]层和EJB层同时部署在应用服务器上，分别位于Servlet容器和EJB容器中。

我们按以下步骤进行：

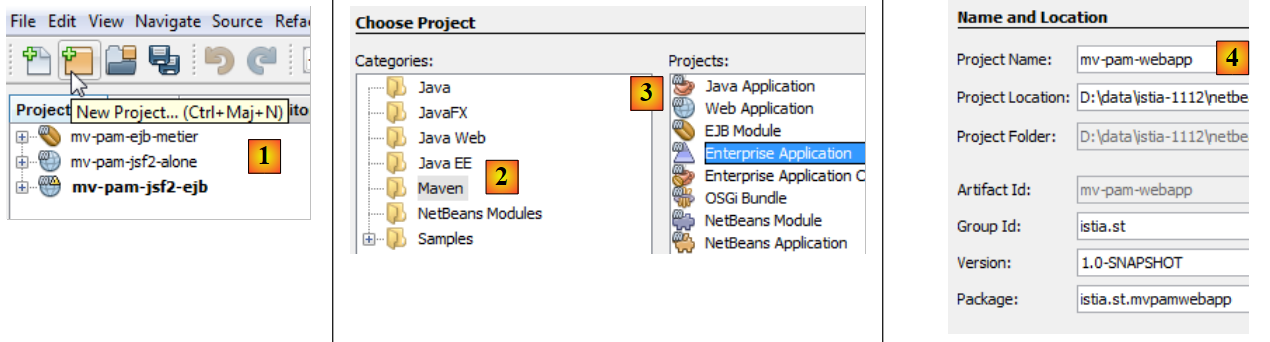

在 [1] 中，我们创建一个新项目
在 [2] 中，选择 [Maven] 类别
在 [3] 中，选择 [企业应用程序] 类型
在 [4] 中，为项目命名

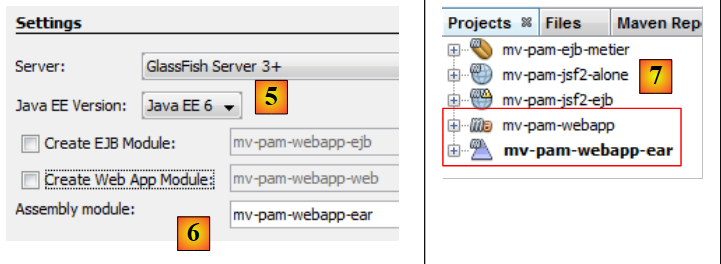

在[5]中，我们选择了Java EE 6
在[6]中，一个企业项目最多可包含两种类型的模块：
- 一个 EJB 模块
- 一个 Web 模块

在创建企业项目时，您可以要求创建这两个模块，它们初始状态为空。企业项目仅用于部署其包含的模块。除此之外，它只是一个空壳。在此，我们希望部署：

一个现有的 Web 模块 [mv-pam-jsf2-alone]。因此，无需创建新的 Web 模块。
一个现有的 EJB 模块 [mv-pam-ejb-metier-dao-eclipselink]。同样，这里也不需要创建新的模块。

在 [6] 中，我们创建了一个不包含模块的企业项目。我们将稍后为其添加 Web 模块和 EJB 模块。

在 [7] 中，已创建了两个 Maven 项目。带有 .ear 后缀的是企业项目。另一个项目是前者的父 Maven 项目。我们在此不涉及该项目。

我们将 Web 模块和 EJB 模块添加到企业项目中：

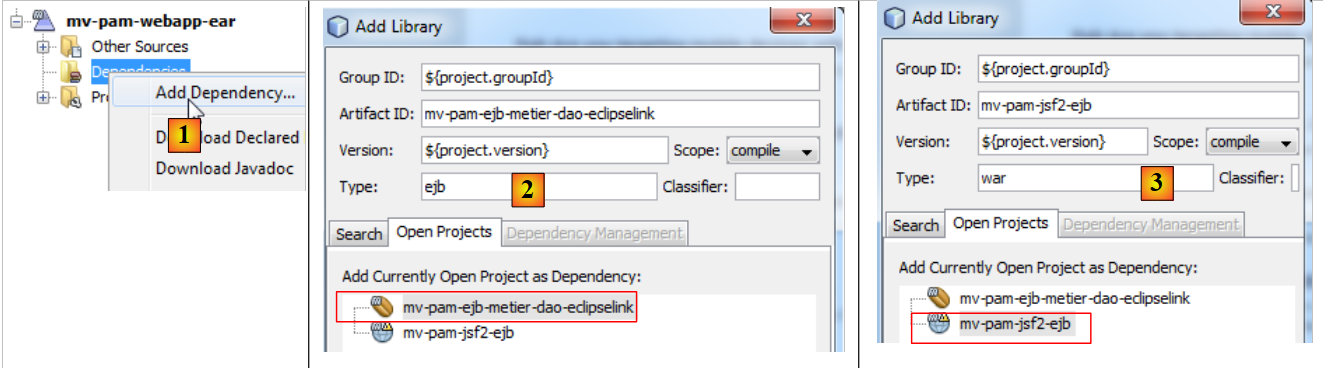

在 [1] 中，添加一个新依赖项，
在 [2] 中，添加 EJB 项目 [mv-pam-ejb-metier-dao-eclipselink]。请注意其 EJB 类型，
在 [3] 中，添加 Web 项目 [mv-pam-jsf2-ejb]。请注意其类型为 war。

此时 [pom.xml] 文件如下：


public class Form {

  public Form() {
  }

  // business layer
  @EJB
  private IMetierLocal metier;

  // form fields

在部署企业应用程序 [mv-pam-webapp-ear] 之前，请确保 MySQL 数据库 [dbpam_eclipselink] 已存在且已填充数据。完成此操作后，即可部署企业应用程序 [mv-pam-webapp-ear]：

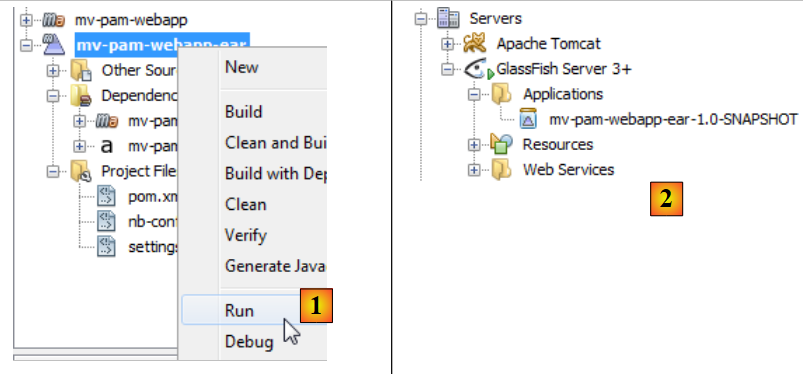

在 [1] 中，企业应用程序已部署
在 [2] 中，企业应用程序 [mv-pam-webapp-ear] 已成功部署。

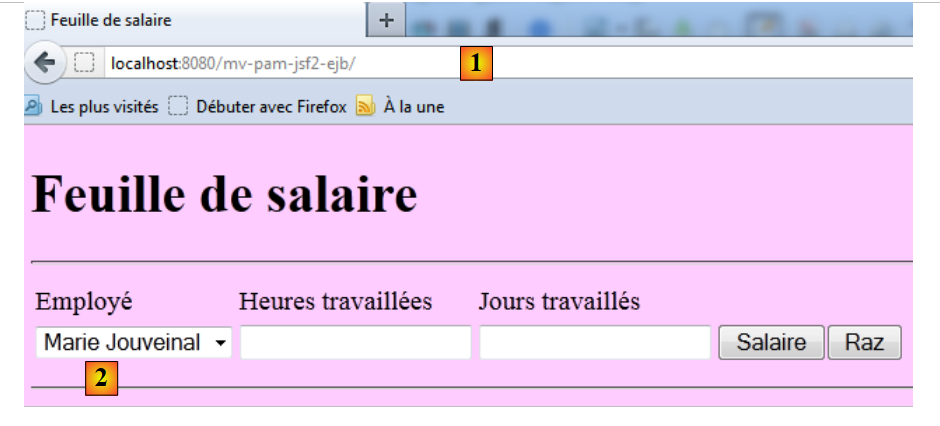

在浏览器中，将显示以下页面：

在 [1] 中，请求的 URL
在 [2] 中，员工列表已填充了来自 dbpam 数据库中 [Employees] 表的条目。

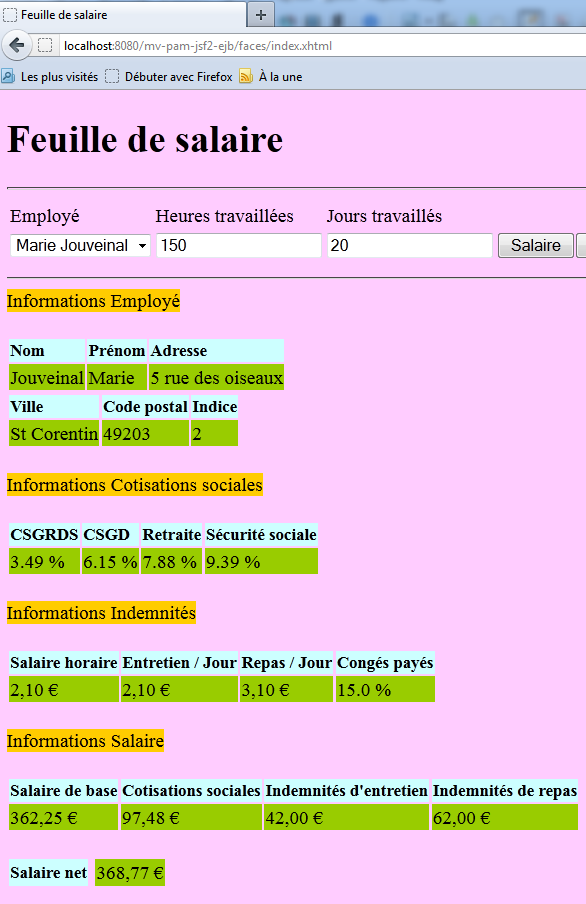

欢迎读者重现 Web 版本 1 中的测试。以下是一个执行示例：
