8. 第 4 版 – Web 服务架构中的客户端/服务器

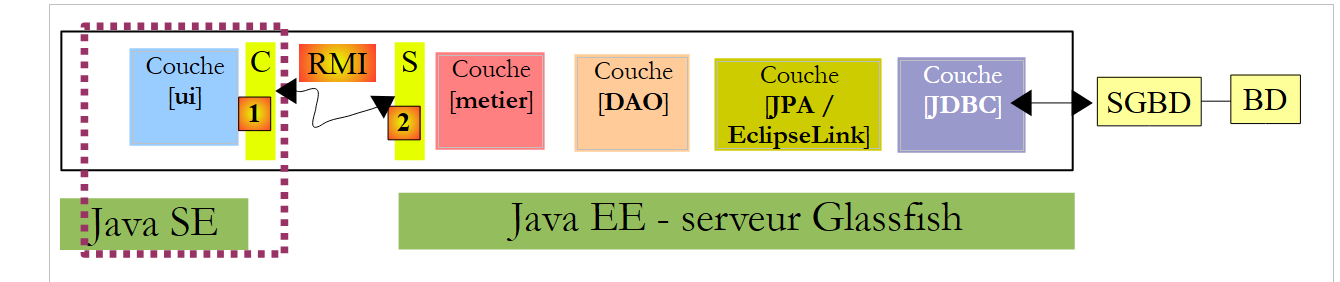

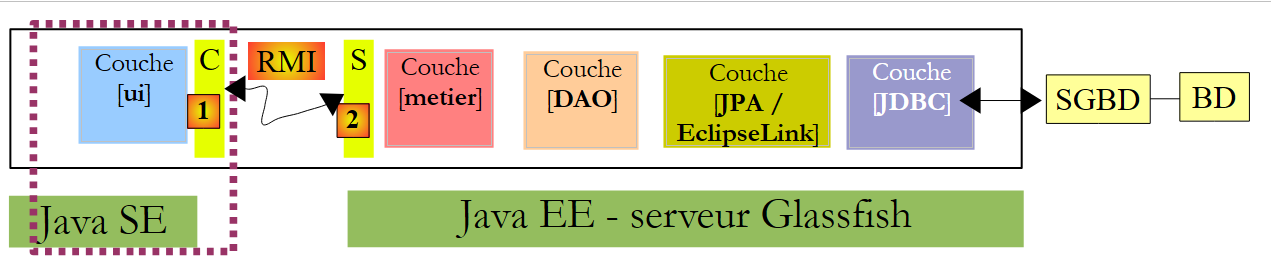

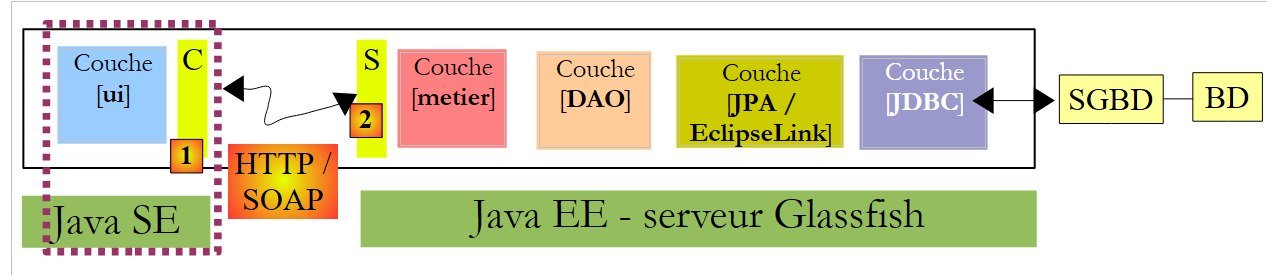

在此新版本中，[Pam] 应用程序将在 Web 服务架构内以客户端/服务器模式运行。让我们回顾一下上一版应用程序的架构：

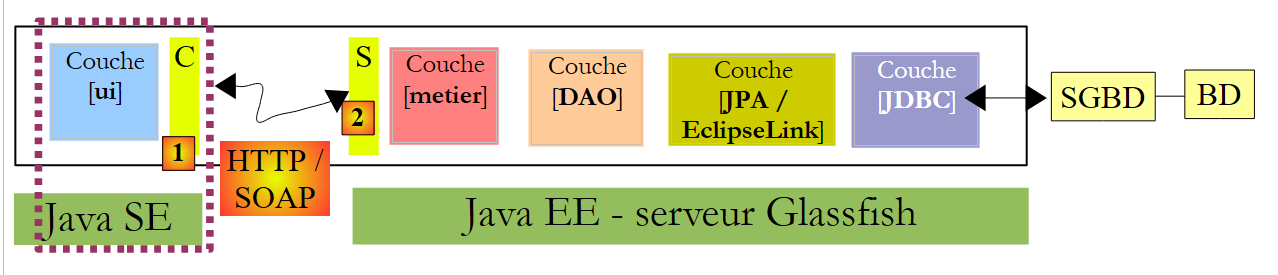

在上图中，通信层 [C, RMI, S] 实现了客户端 [ui] 与远程 [business] 层之间的透明通信。我们将采用类似的架构，其中通信层 [C, RMI, S] 将被 [C, HTTP / SOAP, S] 层所取代：

与之前的 RMI/EJB 协议相比，HTTP/SOAP 协议具有跨平台的优势。因此，Web 服务可以使用 Java 编写并部署在 Glassfish 服务器上，而客户端可以是 .NET 或 PHP 客户端。

我们将以三种不同的模式来构建该架构：

Web 服务由 EJB [Business] 提供
Web 服务将由使用 [Business] EJB 的 Web 应用程序提供
Web 服务将由使用 Spring 的 Web 应用程序提供

在 Java EE 服务器中，Web 服务可以通过多种方式实现：

由一个标注了 @WebService 注解并在 Web 容器中运行的类

由一个标注了 @WebService 并运行在 EJB 容器中的 EJB 实现

我们将从后一种架构开始。

8.1. 由 EJB 实现的 Web 服务

8.1.1. 服务器端

8.1.1.1. NetBeans 项目

首先，让我们创建一个新的 Maven 项目，该项目是 EJB 项目 [mv-pam-ejb-metier-dao-jpa-eclipselink] 的副本：

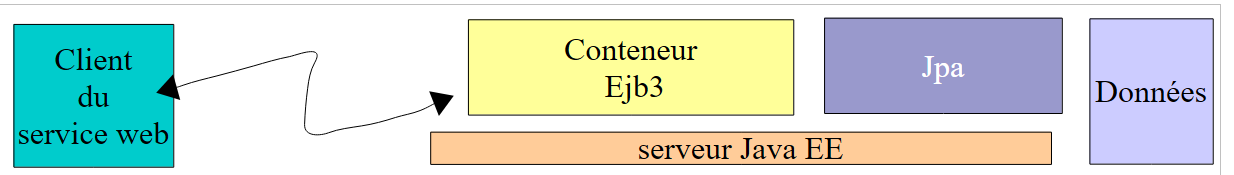

在以下架构中：

[业务]层将作为[UI]层调用的Web服务。该类无需实现任何接口。正是注解将POJO（普通Java对象）转换为Web服务。实现上述[业务]层的[Business]类将按如下方式进行转换：


    <dependency>
      <groupId>org.swinglabs</groupId>
      <artifactId>swing-layout</artifactId>
      <version>1.0.3</version>
</dependency>

第 4 行：@WebService 注解将 [Business] 类转换为 Web 服务。Web 服务向其客户端公开方法。这些方法必须使用 @WebMethod 注解进行标注。
第 19 行和第 25 行：[Metier] 类的这两个方法成为 Web 服务的方法。
第 29 行：必须移除 getter 和 setter 方法；否则，它们将在 Web 服务中被暴露，从而导致安全错误。

NetBeans 会检测到这些注解的添加，并据此更改项目的性质：

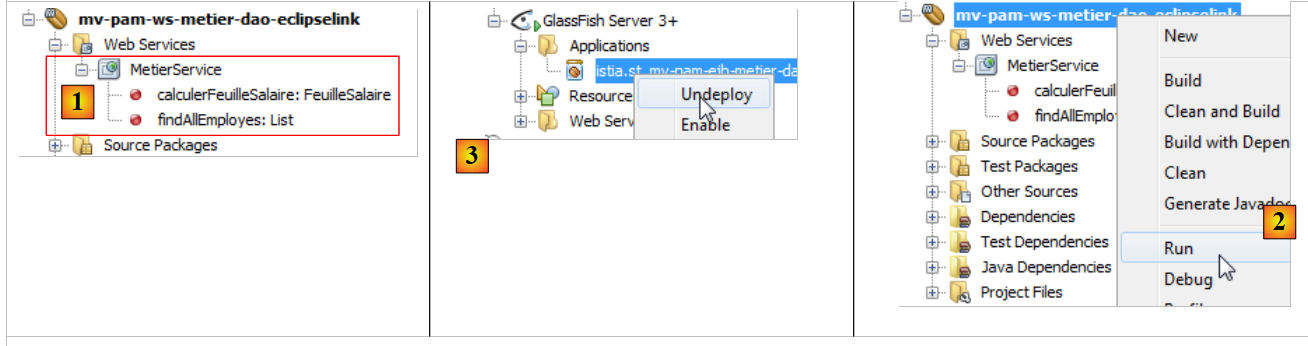

在[1]中，项目中已出现一个[Web Services]树。该树包含Metier Web服务及其两个方法。服务器应用程序可以部署[2]。 MySQL 服务器必须处于运行状态，且其数据库 [dbpam_eclipselink] 必须存在并已填充数据。为避免名称冲突，可能需要预先从先前研究的客户端/服务器 EJB 项目中移除 [3] 相关 EJB。事实上，我们的新项目包含与先前项目中相同的 EJB。

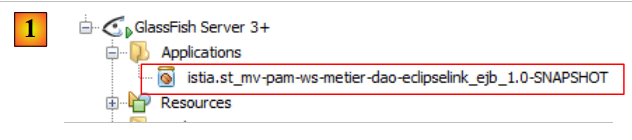

在[1]中，我们可以看到服务器应用程序已部署在 GlassFish 服务器上。Web 服务部署完成后，即可进行测试：

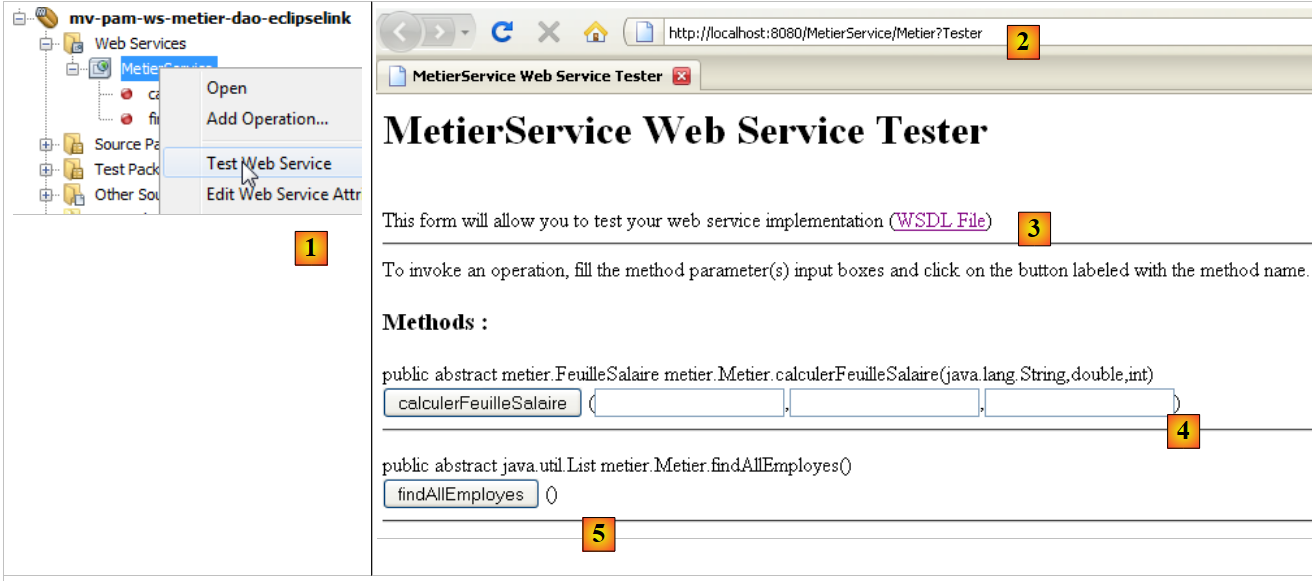

在[1]中，我们将在当前项目中测试[Metier] Web服务
可以通过不同的 URL 访问该 Web 服务。URL [2] 允许您测试该 Web 服务
在[3]中，提供了一个指向定义该Web服务的XML文件的链接。Web服务的客户端需要知道该文件的URL。Web服务的客户端层（存根）即由该文件生成。
在[4,5]中，提供了一个用于测试Web服务所公开方法的表单。这些方法与其参数一同呈现，用户可以定义这些参数。

例如，让我们测试 [findAllEmployees] 方法，该方法无需参数：

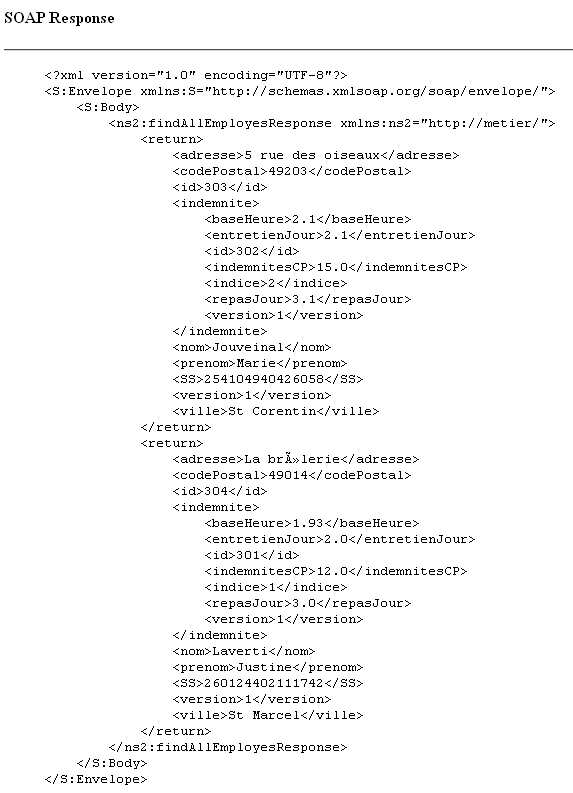

在上文中，我们测试了该方法。随后我们收到了如下响应（部分视图）。我们确实可以看到这两名员工及其福利信息。欢迎读者以同样的方式测试 [4] 方法，并向其传入它所期望的三个参数。

8.1.2. 客户端

8.1.2.1. 客户的 NetBeans 项目 -console

现在，我们将为应用程序的客户端创建一个类型为 [Java 应用程序] 的 Java 项目。截至 2012 年 6 月，尚无法为此客户端创建 Maven 项目。此时会出现一个错误，该错误在网上似乎已被发现，但至今仍未解决。

项目创建完成后，我们需要指定它将作为我们在 GlassFish 服务器上刚刚部署的 Web 服务的客户端：

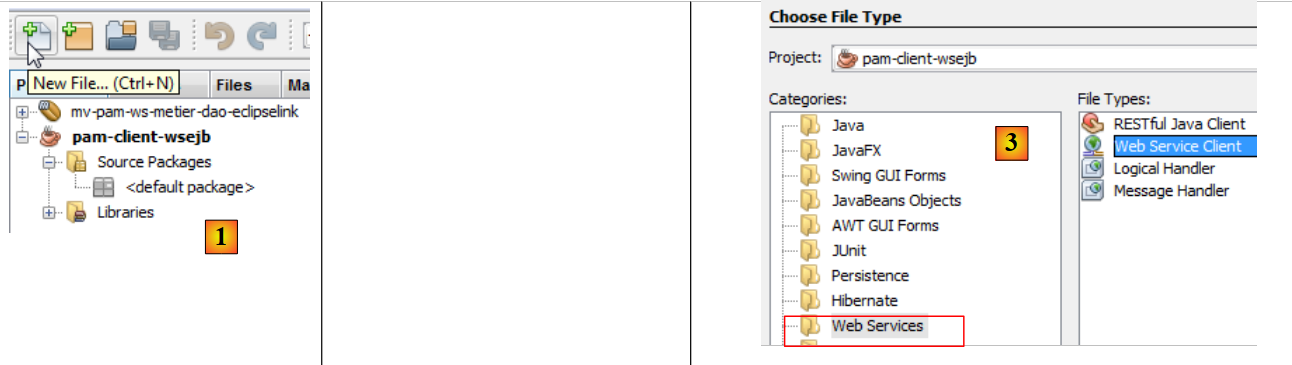

在 [2] 中，我们选择新项目并点击 [新建文件] 按钮
在 [3] 中，我们指定要创建一个 Web 服务客户端

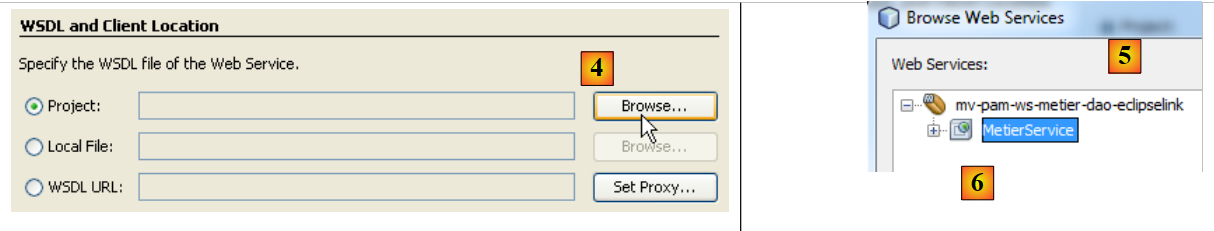

在 [4] 中，我们选择 Web 服务的 NetBeans 项目
在 [5] 窗口中，列出了所有带有 [Web Services] 分支的项目；此处仅显示 [mv-pam-ws-metier-dao-eclipselink] 项目。
一个项目可以部署多个 Web 服务。在 [6] 中，我们指定要连接的 Web 服务。

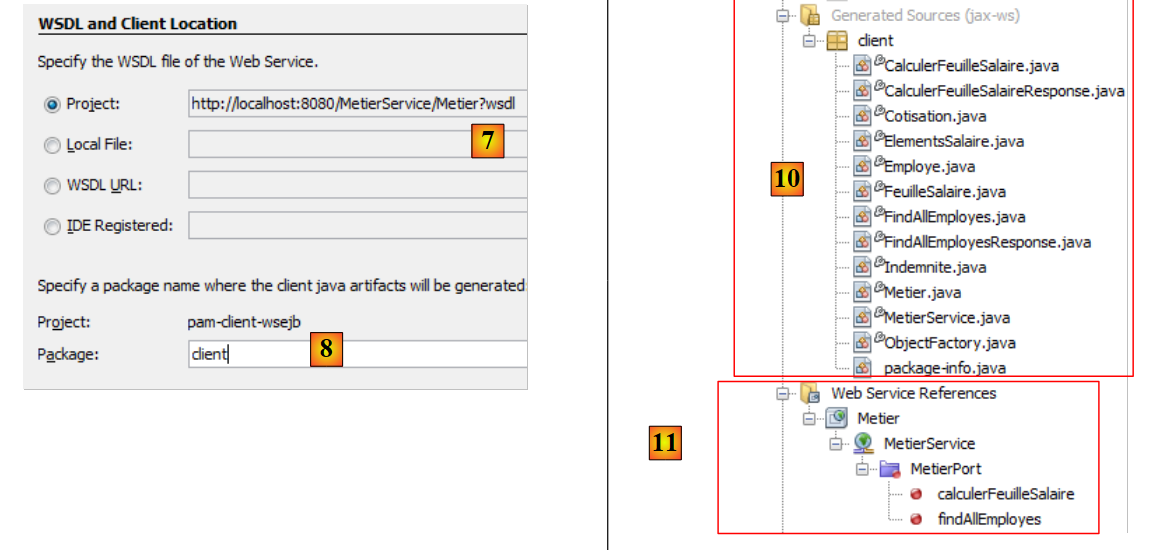

在 [7] 中，显示了定义 Web 服务的 URL。生成将与 Web 服务进行交互的客户端层的软件工具会使用此 URL。

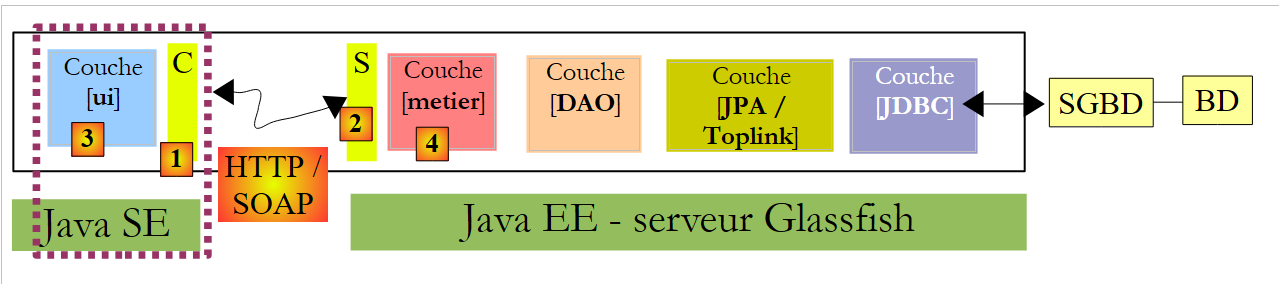

即将生成的客户端层 [C] [1] 由一组 Java 类组成，这些类将被放置在同一个包中。该包的名称在 [8] 中设置。
点击[完成]按钮完成Web服务客户端创建向导后，上述[C]层即被创建。

这体现在项目中的若干变化上：

在上述 [10] 中，会出现一个 [生成的源代码] 树，其中包含 [C] 层的类，这些类使客户端 [3] 能够与 Web 服务进行通信。该层使客户端 [3] 能够与 [业务] 层 [4] 进行通信，仿佛该层是本地的而非远程的。
在 [11] 中，会出现一个 [Web Service References] 树，列出了已为其生成客户端层的 Web 服务。

请注意，在生成的 [C] 层 [10] 中，我们可以看到已部署在服务器端的类：Indemnite、Cotisation、Employe、FeuilleSalaire、ElementsSalaire 和 Metier。其中 Metier 是 Web 服务，其余类则是该服务所需的类。您可能好奇想查看这些代码。我们将看到，这些类的定义（当实例化后，它们代表由服务操作的对象）包括定义类字段及其访问器，以及添加注解以实现将类序列化为 XML 流。 Metier 类已成为一个接口，其中包含两个已使用 @WebMethod 注解的方法。每个方法都会生成两个类，例如 [CalculatePayroll.java] 和 [CalculatePayrollResponse.java]，其中一个封装方法调用，另一个封装其结果。最后，MetierService 类是允许客户端获取远程 Metier Web 服务引用（reference）的类：


package metier;

...
@WebService
@Stateless()
@TransactionAttribute(TransactionAttributeType.REQUIRED)
public class Metier implements IMetierLocal,IMetierRemote {

  // references on layers [DAO]
  @EJB
  private ICotisationDaoLocal cotisationDao = null;
  @EJB
  private IEmployeDaoLocal employeDao=null;
  @EJB
  private IIndemniteDaoLocal indemniteDao=null;


  // get your payslip
@WebMethod
  public FeuilleSalaire calculerFeuilleSalaire(String SS,
...
  }

  // list of employees
@WebMethod
   public List<Employe> findAllEmployes() {
...
  }
// important - no getters and setters for EJB
 }

第 2 行中的 getMetierPort 方法用于获取远程 Metier Web 服务的引用。

8.1.2.2. Metier Web 服务的控制台客户端

剩下的就是编写 Metier Web 服务的客户端了。我们将 [mv-pam-client-metier-dao-jpa-eclipselink] 项目中的 [MainRemote] 类（该类原本是 EJB 服务器的客户端）复制到新项目中。

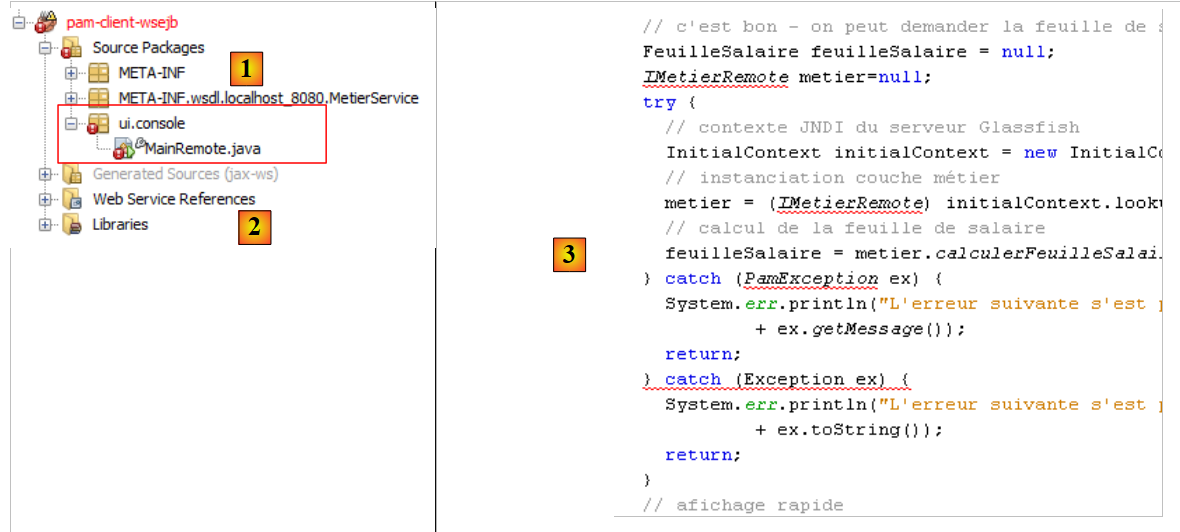

在[1]中，是Web服务客户端类。[MainRemote]类中存在错误。为修复这些错误，我们将首先删除该类中所有现有的[import]语句，然后使用[Fix Imports]选项重新生成它们。这是因为[MainRemote]类所使用的某些类现在已属于生成的[client]包。
在 [3] 中，是实例化 [business] 层的代码片段 [3]。它通过 JNDI 代码获取远程 EJB 的引用来完成实例化。

我们将代码更新如下：

已删除 JNDI 代码
由于客户端不存在 [PamException] 类，因此我们移除了相关的 catch 代码块，仅保留父类 [Exception] 的 catch 代码块。

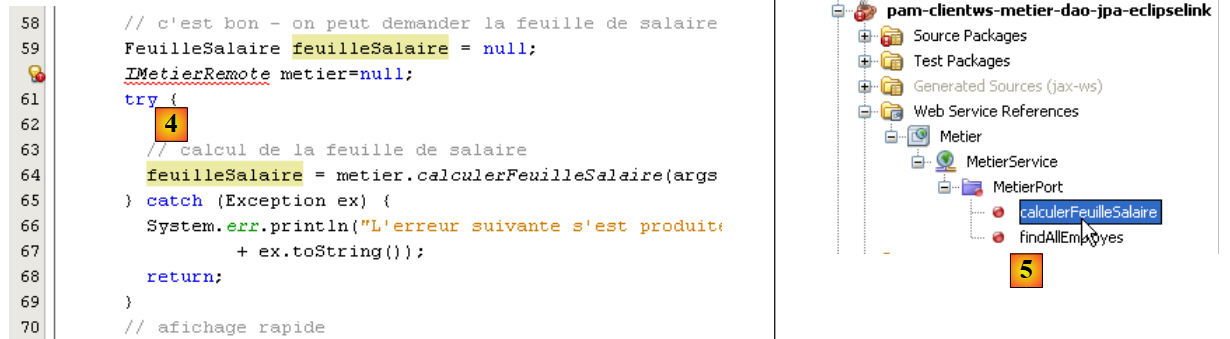

在 [4] 中，我们仍需获取远程 Web 服务 [Metier] 的引用，以便调用其方法 [calculatePayroll]。
在 [5] 中，我们使用鼠标将 [Metier] Web 服务中的 [calculerFeuilleSalaire] 方法拖拽并放置到 [4] 中。系统将生成代码 [6]。开发人员随后可以对这段通用代码进行调整。

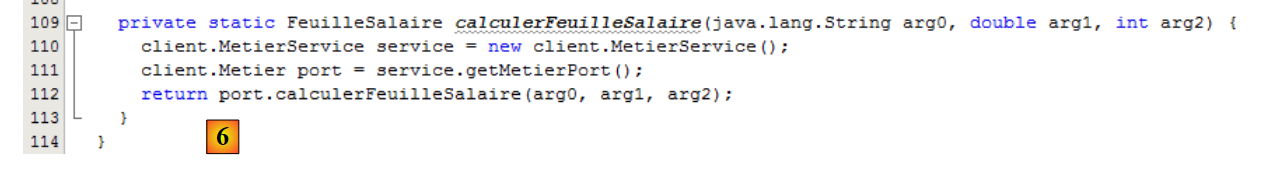

在第 112 行，我们可以看到 [calculatePayroll] 是 [client.Metier] 类的成员方法（第 111 行）。既然我们已经知道如何获取 [metier] 层，那么之前的代码可以重写为如下形式：

    @WebEndpoint(name = "MetierPort")
    public Metier getMetierPort() {
        return super.getPort(new QName("http://metier/", "MetierPort"), Metier.class);
}

第 7 行获取了 Metier Web 服务的引用。完成此操作后，类代码保持不变，只是第 10 行处理的不再是 [Exception] 类型，而是更通用的 Throwable 类型（即 Exception 类的父类）。如果发生异常，我们会显示其所有嵌套原因，直至根原因。

现在我们可以进行测试了：

确保 MySQL5 数据库管理系统正在运行，并且已创建并初始化 dbpam_eclipselink 数据库
确保 Web 服务已部署在 GlassFish 服务器上
构建客户端（清理并构建）
配置客户端以供运行

运行客户端

控制台显示的结果如下：

...
// it's okay - we can ask for the payslip
    FeuilleSalaire feuilleSalaire = null;
    Metier metier = null;
    try {
       // instantiation layer [metier]
      metier = new MetierService().getMetierPort();
       // wage sheet calculation
      feuilleSalaire = metier.calculerFeuilleSalaire(args[0], nbHeuresTravaillées, nbJoursTravaillés);
    } catch (Throwable th) {
       // exception chain
      System.out.println("Chaîne des exceptions --------------------------------------");
      System.out.println(th.getClass().getName() + ":" + th.getMessage());
      while (th.getCause() != null) {
        th = th.getCause();
        System.out.println(th.getClass().getName() + ":" + th.getMessage());
      }
      System.exit(1);
    }
     // quick viewing
...

配置如下：

我们得到以下结果：

...
Valeurs saisies :
N° de sécurité sociale de l'employé : 254104940426058
Nombre d'heures travaillées : 150
Nombre de jours travaillés : 20

Informations Employé :
Nom : Jouveinal
Prénom : Marie
Adresse : 5 rue des oiseaux
...

请注意，虽然 [Metier] Web 服务发送的是 [PamException] 类型的异常，但客户端收到的异常却是 [SOAPFaultException] 类型。即使在异常链中，[PamException] 类型也没有出现。

8.1.3. Metier Web 服务的 Swing 客户端

任务：将 [mv-pam-client-ejb-metier-dao-jpa-eclipselink] 项目中的 Swing 客户端移植到新项目中，使其同样成为部署在 GlassFish 服务器上的 Web 服务的客户端。

8.2. 由 Web 应用程序实现的 Web 服务

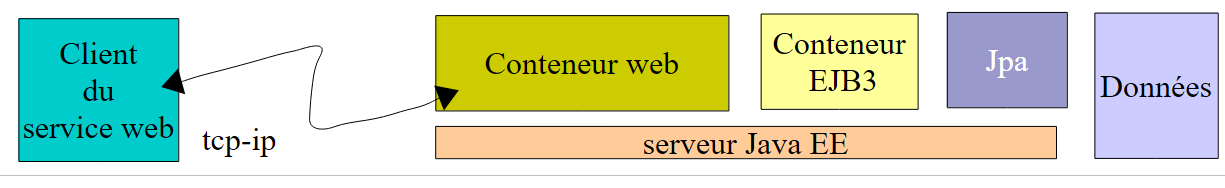

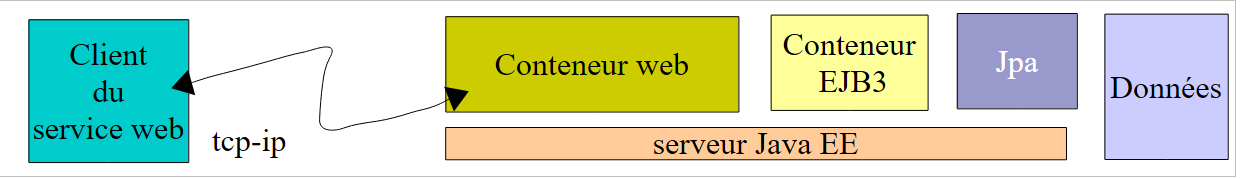

我们目前的工作基于以下架构框架：

该 Web 服务由运行在 GlassFish 服务器 Web 容器中的 Web 应用程序提供。该 Web 服务将依赖于部署在 EJB3 容器中的 [Metier] EJB。

8.2.1. 服务器端

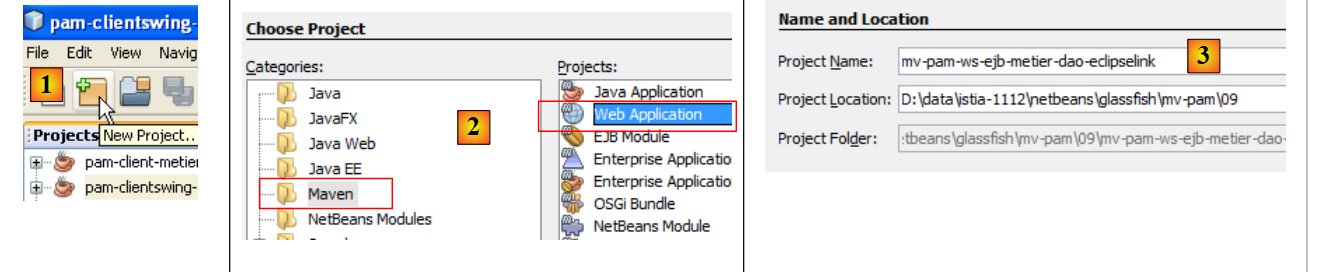

我们创建一个 Web 应用程序：

在 [1] 中，我们创建了一个新项目
在 [2] 中，该项目类型为 [Web Application]
在 [3] 中，我们将该项目命名为 [mv-pam-ws-ejb-metier-dao-eclipselink]

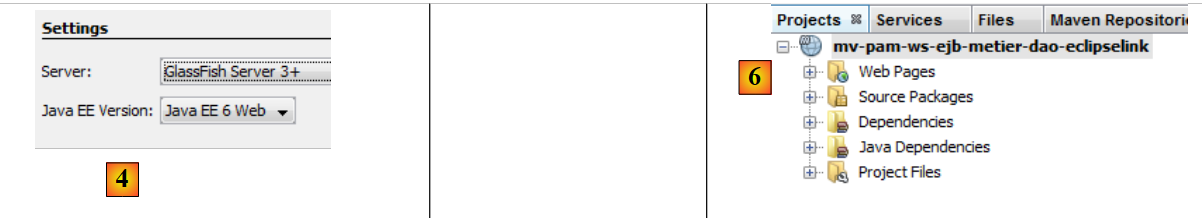

在 [4] 中，我们选择 Java EE 6
在 [6] 中，项目已创建

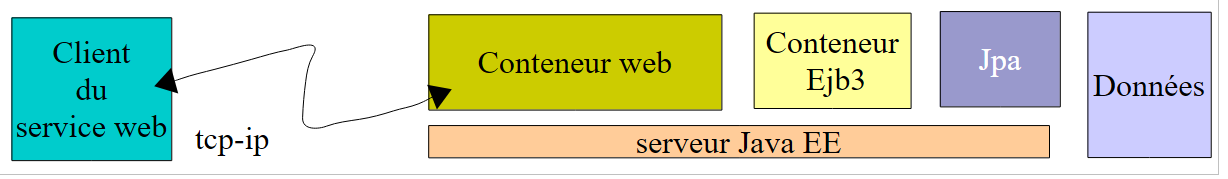

在下图中，创建的 Web 应用程序将在 Web 容器中运行。它将使用 [Metier] EJB，该 EJB 将部署在服务器的 EJB 容器中。

为了确保创建的 Web 应用程序能够访问与 [Metier] EJB 相关的类，我们将 EJB 服务器依赖项 [mv-pam-ejb-metier-dao-eclipselink]（我们之前已经介绍过）添加到 Web 应用程序的库 [mv-pam-ws-ejb-metier-dao-eclipselink] 中。

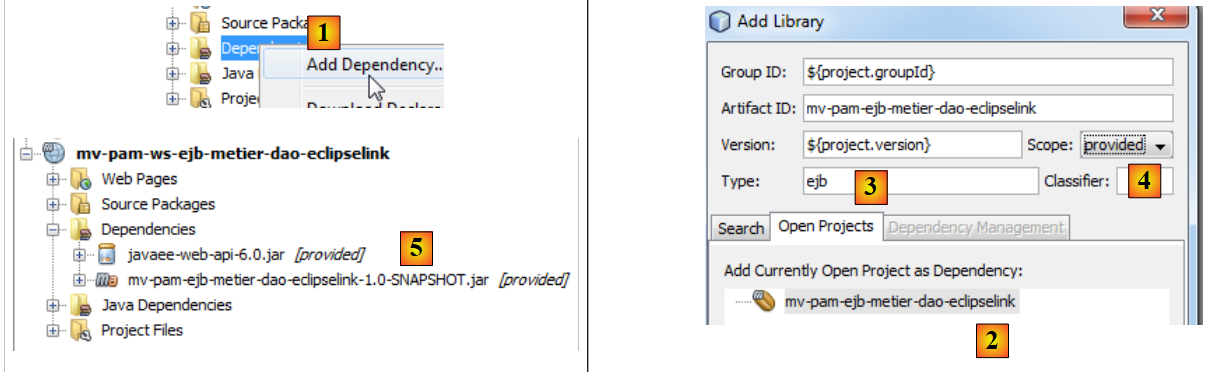

在 [1] 中，我们将一个项目添加到 Web 项目的依赖项中；
在 [2] 中，选择项目 [mv-pam-ejb-metier-dao-eclipselink]；
在 [3] 中，依赖类型为 ejb，
在 [4] 中，指定了依赖项的范围为 provided，这意味着它将由运行时环境提供，
在 [5] 中，依赖项已添加。

要创建与之前相同的 Web 服务，我们需要：

创建一个带有 @WebService 注解的类
该类包含两个方法：calculerFeuilleSalaire 和 findAllEmployes，并标注了 @WebMethod 注解

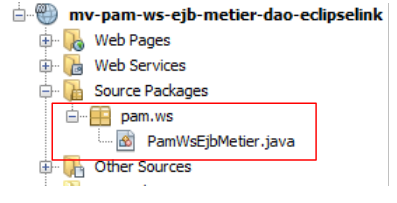

我们在 [pam.ws] 包中创建一个名为 [PamWsEjbMetier] 的类：

[PamWsEjbMetier] 类的定义如下：

Chaîne des exceptions --------------------------------------
javax.xml.ws.soap.SOAPFaultException:L'employé de n°[xx] est introuvable
com.sun.xml.internal.ws.developer.ServerSideException:L'employé de n°[xx] est introuvable
Java Result: 1

第 7–10 行：该类导入了来自 EJB 模块 [pam-serveurws-metier-dao-jpa-eclipselink] 的类，其 Maven 项目已添加到该项目的依赖项中。
第 12 行：该类是一个 Web 服务
第 13 行：它实现了 EJB 模块中定义的 IMetier 接口
第 18–19 行：`calculerFeuilleSalaire` 方法作为 Web 服务方法对外暴露
第 23–24 行：`findAllEmployees` 方法被作为 Web 服务方法对外暴露
第 15–16 行：EJB [Metier] 的本地接口被注入到第 16 行的字段中。我们使用本地接口是因为 Web 应用程序和 EJB 模块在同一个 JVM 中运行。
第 20 行和第 25 行：`calculerFeuilleSalaire` 和 `findAllEmployees` 方法将其处理任务委托给 [Metier] EJB 中同名的方法。因此，该类仅用于将 [Metier] EJB 的方法作为 Web 服务方法暴露给远程客户端。

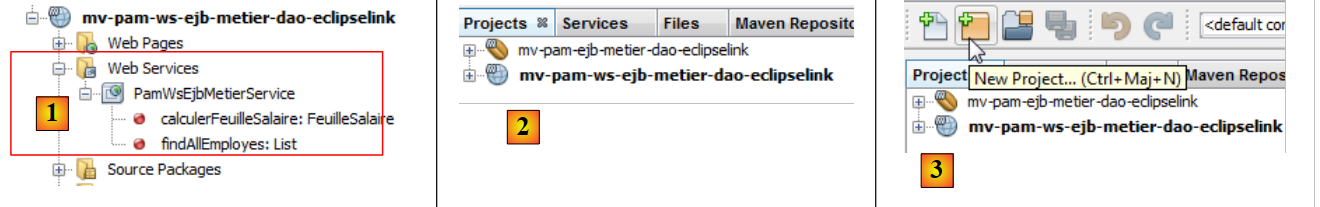

在 NetBeans 中，该 Web 应用程序被识别为暴露了一个 Web 服务：

要在 GlassFish 服务器上部署该 Web 服务，我们必须同时部署以下两项：

将 Web 模块部署到服务器的 Web 容器中
将 EJB 模块部署到服务器的 EJB 容器中

为此，我们需要创建一个 [企业应用程序]，以便同时部署这两个模块。要实现这一点，必须将这两个项目都加载到 NetBeans 中 [2]。

完成上述操作后，我们创建一个新项目 [3]。

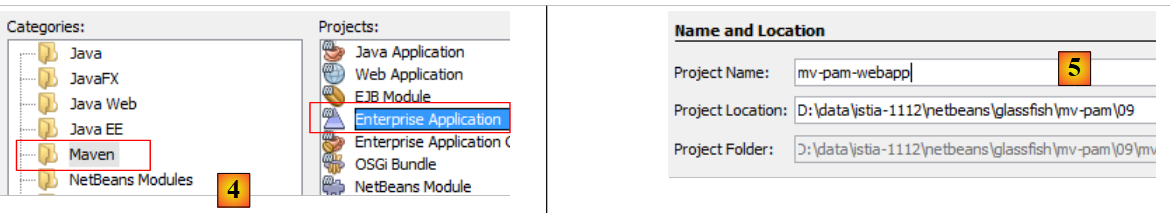

在[4]处，我们选择[企业应用程序]项目类型。
在[5]处，为项目命名

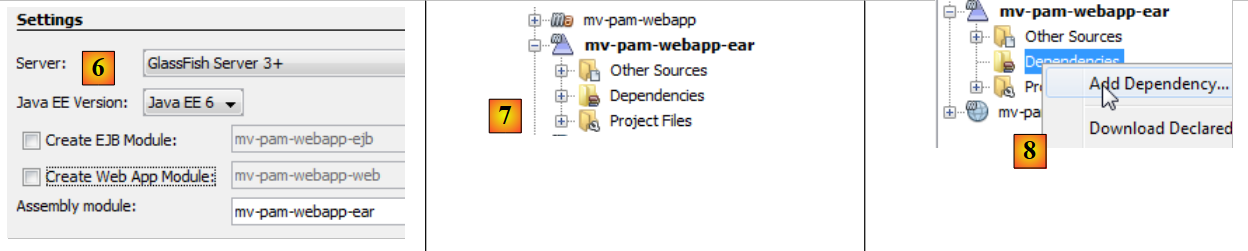

在 [6] 中，我们配置项目。Java EE 版本将采用 Java EE 6。企业项目可包含两个模块：EJB 模块和 Web 模块。在此，该企业项目将封装已创建并加载到 NetBeans 中的 Web 模块和 EJB 模块。因此，我们无需请求创建新模块。
在[7]中，创建了企业项目[mv-pam-webapp-ear]。同时还创建了另一个Maven项目[mv-pam-webapp]。我们在此不涉及该项目。
在[8]中，我们为企业项目添加了依赖项

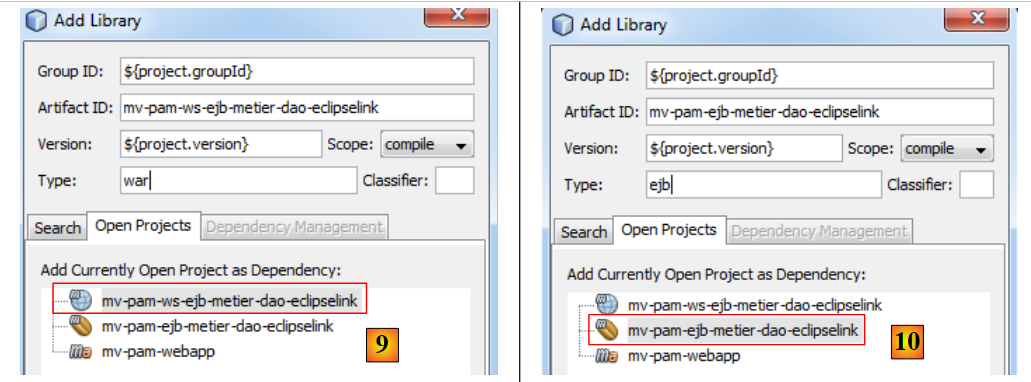

在[9]中，我们添加了WAR类型的Web项目，
在[10]中，我们添加了ejb类型的EJB项目，

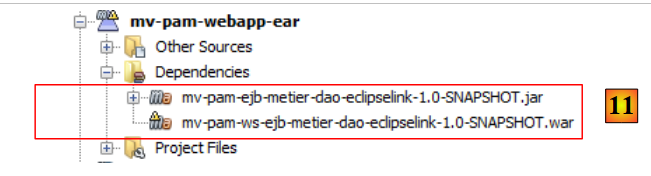

在[11]中，添加了该企业项目及其两个依赖项。

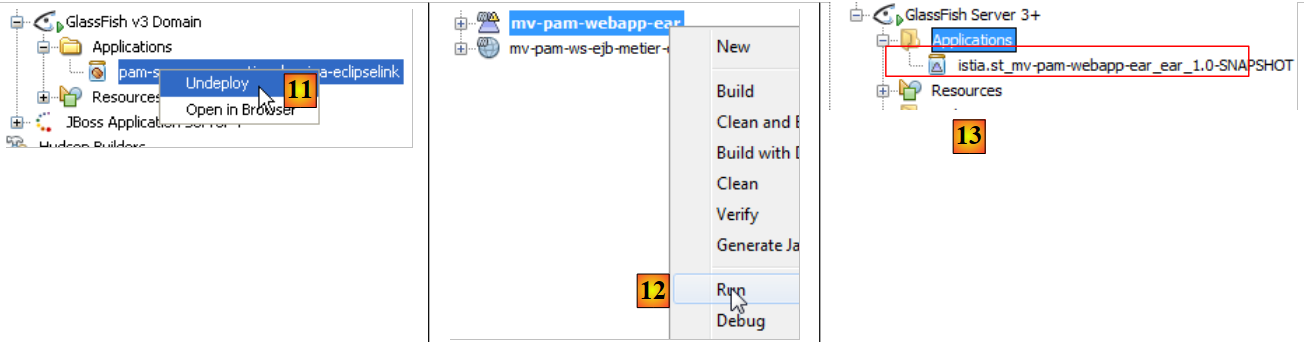

我们使用 Clean 和 Build 构建企业项目。现在，我们几乎已经准备好将其部署到 GlassFish 服务器上了。在部署之前，可能需要卸载服务器上正在运行的任何应用程序，以避免潜在的 EJB 名称冲突 [11]：

MySQL 服务器必须处于运行状态，且数据库 [dbpam_eclipselink] 必须可用并已填充数据。完成这些准备工作后，即可部署企业应用程序 [12]。在 [13] 中，我们可以看到该应用程序已成功部署到 GlassFish 服务器上。

我们可以测试刚刚部署的 Web 服务：

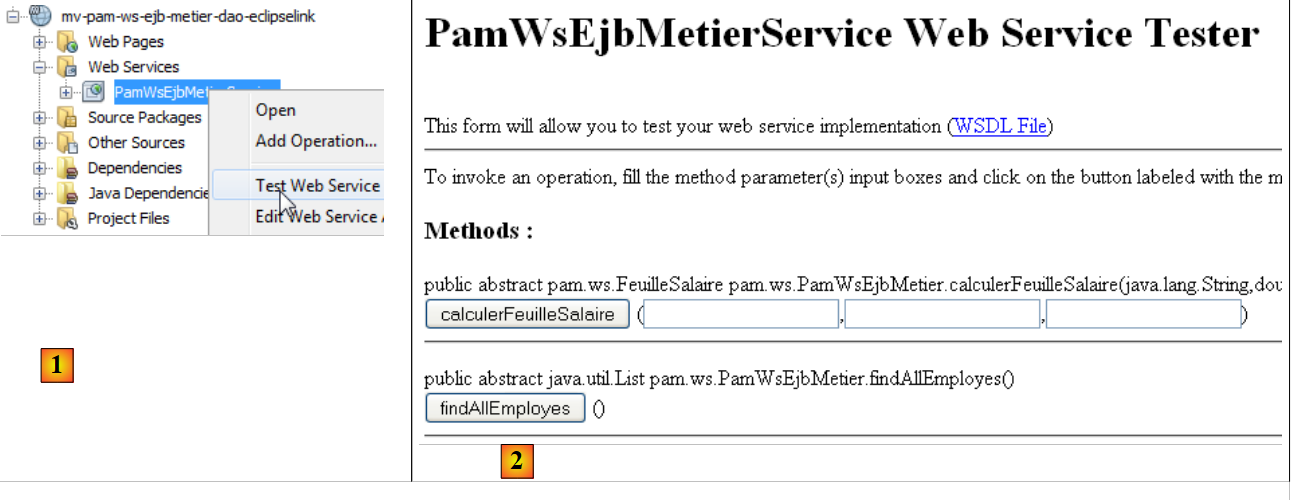

在[1]中，我们请求测试Web服务[PamWsEjbMetier]
在[2]中，即测试页面。具体测试操作留给读者自行完成。

8.2.2. 客户端

任务：按照第8.1.2.1节所述的步骤，为前文所述的Web服务构建一个控制台客户端。

8.3. 使用Spring和Tomcat实现的Web服务

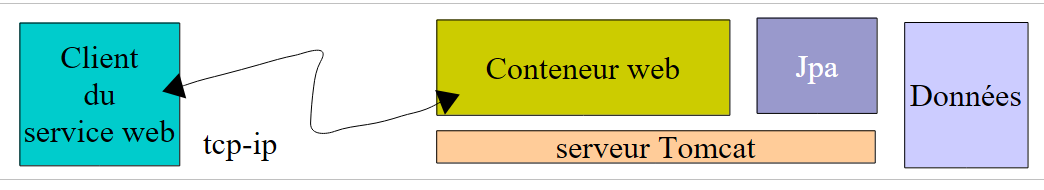

我们目前的工作基于以下架构框架：

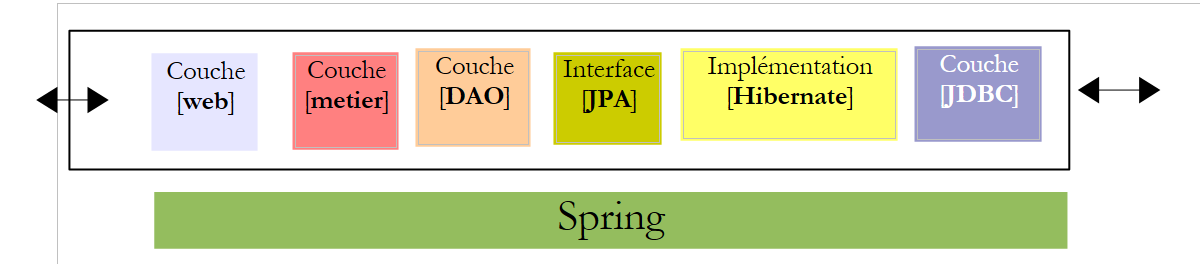

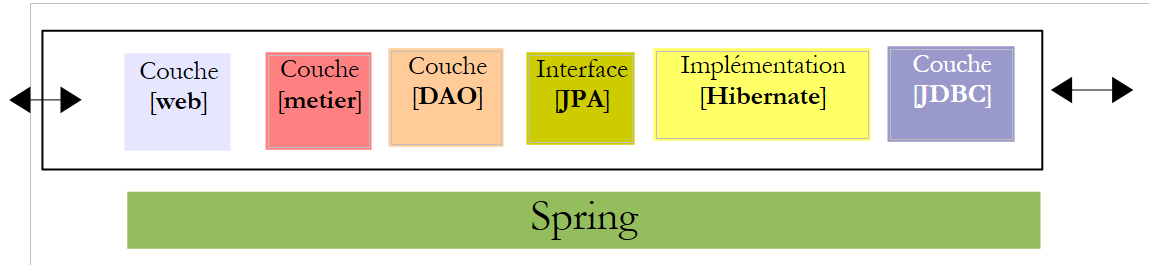

该 Web 服务由运行在 Tomcat 服务器 Web 容器中的 Web 应用程序提供。应用程序架构如下：

我们将基于第 5.11 节中创建的 [mv-pam-spring-hibernate] 项目进行开发：

8.3.1. 服务器端

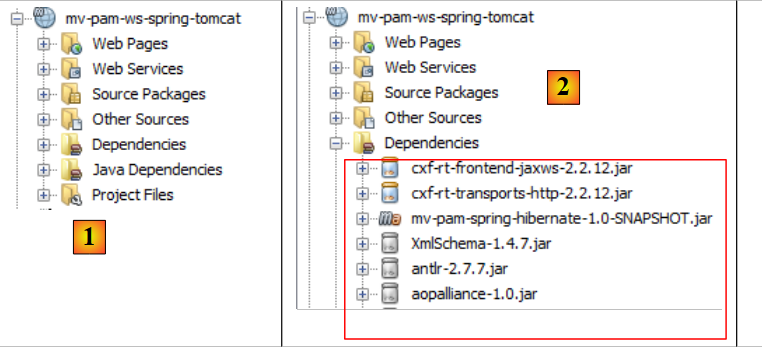

我们创建了一个名为 [mv-pam-ws-spring-tomcat] [1] 的 Web 类型 Maven 应用程序：

我们修改 [pom.xml] 文件，添加以下依赖项 [2]：

package pam.ws;

import java.util.List;
import javax.ejb.EJB;
import javax.jws.WebMethod;
import javax.jws.WebService;
import jpa.Employe;
import metier.FeuilleSalaire;
import metier.IMetier;
import metier.IMetierLocal;

@WebService
public class PamWsEjbMetier implements IMetier{

  @EJB
  private IMetierLocal metier;

  @WebMethod
  public FeuilleSalaire calculerFeuilleSalaire(String SS, double nbHeuresTravaillées, int nbJoursTravaillés) {
    return metier.calculerFeuilleSalaire(SS, nbHeuresTravaillées, nbJoursTravaillés);
  }

  @WebMethod
  public List<Employe> findAllEmployes() {
    return metier.findAllEmployes();
  }

}

第 3–7 行：对 [spring-pam-jpa-hibernate] 项目的依赖，
第 8–17 行：对 Apache CXF 框架 [http://cxf.apache.org/] 的依赖。该框架有助于创建 Web 服务。

此 [pom.xml] 文件引入了大量依赖项 [2]。

让我们回到应用程序架构：

对我们即将构建的 Web 服务的调用由 CXF 框架中的一个 Servlet 处理。这在 [WEB-INF/web.xml] 文件中体现如下：


  <dependencies>
    <dependency>
      <groupId>${project.groupId}</groupId>
      <artifactId>mv-pam-spring-hibernate</artifactId>
      <version>${project.version}</version>
    </dependency>
    <!-- Apache CXF dependencies -->
    <dependency>
      <groupId>org.apache.cxf</groupId>
      <artifactId>cxf-rt-frontend-jaxws</artifactId>
      <version>2.2.12</version>
    </dependency>
    <dependency>
      <groupId>org.apache.cxf</groupId>
      <artifactId>cxf-rt-transports-http</artifactId>
      <version>2.2.12</version>
    </dependency>
</dependencies>

CXF 框架依赖于 Spring。第 4–6 行：声明了一个监听器。相应的类将在 Web 应用程序加载时一并加载。它将使用 Spring 配置文件 [WEB-INF/applicationContext.xml]：

第 8–12 行：将处理对我们即将创建的 Web 服务调用的 CXF Servlet，
第 13–16 行：由 CXF Servlet 处理的 URL 将采用 /ws/* 的形式。其他 URL 将不会由 CXF 处理。

要定义 Web 服务，我们需要定义一个接口及其实现：

接口 [IWsMetier] 将如下所示：


<?xml version="1.0" encoding="UTF-8"?>
<web-app version="2.5" xmlns="http://java.sun.com/xml/ns/javaee" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-app_2_5.xsd">
  <display-name>mv-pam-ws-spring-tomcat</display-name>
  <listener>
    <listener-class>org.springframework.web.context.ContextLoaderListener</listener-class>
  </listener>
<!--   CXF configuration -->
  <servlet>
    <servlet-name>CXFServlet</servlet-name>
    <servlet-class>org.apache.cxf.transport.servlet.CXFServlet</servlet-class>
    <load-on-startup>1</load-on-startup>
  </servlet>
  <servlet-mapping>
    <servlet-name>CXFServlet</servlet-name>
    <url-pattern>/ws/*</url-pattern>
  </servlet-mapping>
  <session-config>
    <session-timeout>
      30
    </session-timeout>
  </session-config>
  <welcome-file-list>
    <welcome-file>index.jsp</welcome-file>
  </welcome-file-list>
</web-app>

第 7 行：接口 [IWsMetier] 继承自 [mv-pam-spring-hibernate] 项目 [business] 层中的接口 [IMetier]，
第 6 行：[IWsMetier] 接口是一个 Web 服务接口。

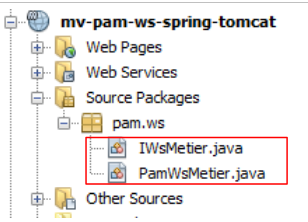

该接口的实现类如下：


package pam.ws;

import javax.jws.WebService;
import metier.IMetier;

@WebService
public interface IWsMetier extends IMetier{

}

第 11 行：[PamWsMetier] 类实现了之前定义的接口，
第 10 行：将该类定义为 Web 服务，
第 14 行：[business] 层将由 Spring 注入，
第 21、26 行：@WebMethod 注解将方法转换为 Web 服务公开的方法，
第 23、28 行：这些方法通过 [business] 层进行实现。

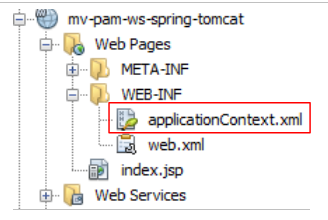

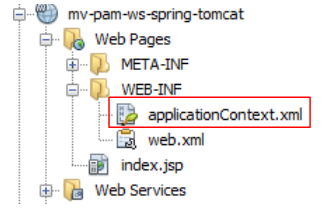

我们还需要定义 Spring 配置文件 [applicationContext.xml] 的内容：

其内容如下：


package pam.ws;

import java.util.List;
import javax.jws.WebMethod;
import javax.jws.WebService;
import jpa.Employe;
import metier.FeuilleSalaire;
import metier.IMetier;

@WebService
public class PamWsMetier implements IWsMetier {

  // business layer
  private IMetier metier;

  // manufacturer
  public PamWsMetier(){

  }

  @WebMethod
  public FeuilleSalaire calculerFeuilleSalaire(String SS, double nbHeuresTravaillees, int nbJoursTravailles) {
    return metier.calculerFeuilleSalaire(SS, nbHeuresTravaillees, nbJoursTravailles);
  }

  @WebMethod
  public List<Employe> findAllEmployes() {
    return metier.findAllEmployes();
  }

  // getters and setters

  public void setMetier(IMetier metier) {
    this.metier = metier;
  }

}

第 13–15 行：导入 Apache CXF 配置文件。这些文件会在项目的类路径（classpath 属性）中进行搜索，
第 4、9、10 行：声明 Apache CXF 专用的命名空间，
第 18 行：导入 [mv-pam-spring-hibernate] 项目的 Spring 配置文件，
第 21–23 行：定义 Web 服务 Bean 及其对 [business] 层的依赖（第 22 行），
第 24–27 行：定义 Web 服务本身，
- 第 25 行：实现 Web 服务的 Spring Bean 即第 21 行所定义的 Bean；
- 第 26 行：定义 Web 服务可访问的 URL，此处为 /business。结合 Apache CXF 处理 URL 所需的格式（参见 web.xml 文件），该 URL 将变为 /ws/business。

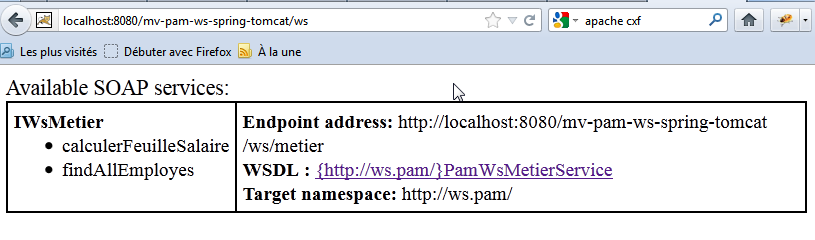

项目已准备就绪。我们运行它（Run），并在浏览器中请求 URL [http://localhost:8080/mv-pam-ws-spring-tomcat/ws]：

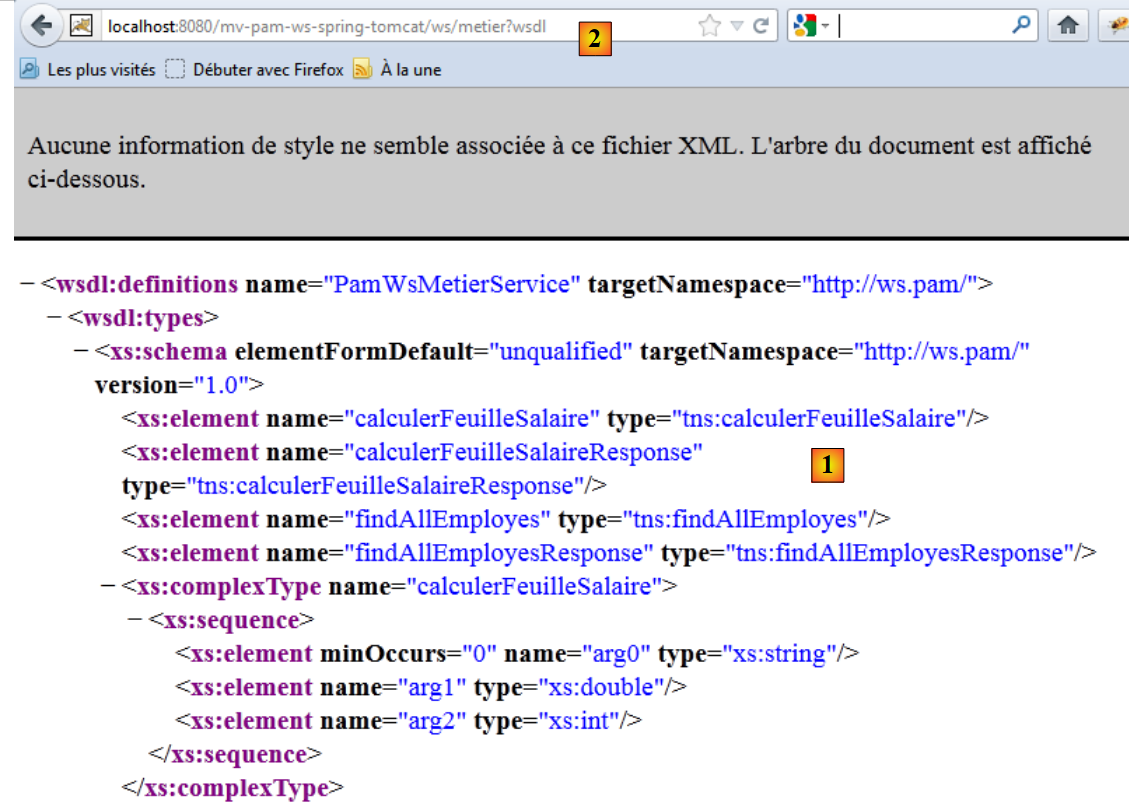

该页面列出了所有已部署的 Web 服务。此处仅有一个。我们点击 WSDL 链接：

显示的文本 [1] 来自一个 XML 文件，该文件定义了 Web 服务的功能、调用方式以及返回的响应。请注意此 WSDL 文件的 URL [2]。所有 Web 服务的客户端都需要知道该 URL。

8.3.2. 客户端

任务：按照第 8.1.2.1 节所述的步骤，为前面的 Web 服务构建一个控制台客户端。

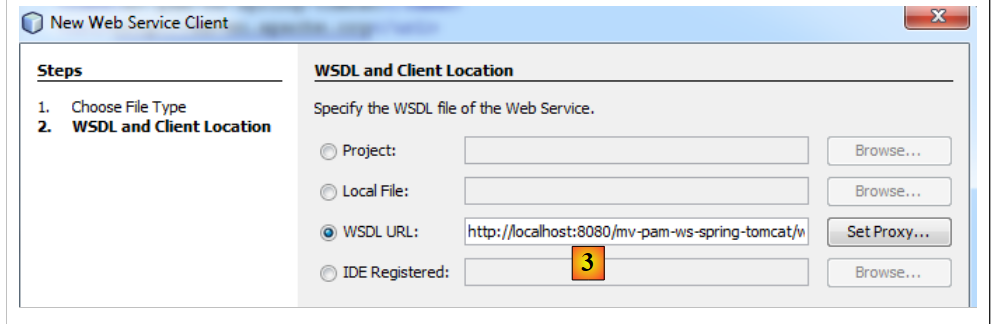

注意：要指定 Web 服务 WSDL 文件的 URL，请按以下步骤操作：

将之前在[2]中记录的URL输入到[3]中。
