6. 版本 2：OpenEJB / JPA 架构

6.1. 移植原则简介

本文将介绍将 JPA / Spring / Hibernate 应用程序移植为 JPA / OpenEJB / EclipseLink 应用程序时应遵循的原则。我们将在第 6.2 节中创建 Maven 项目。

6.1.1. 两种架构

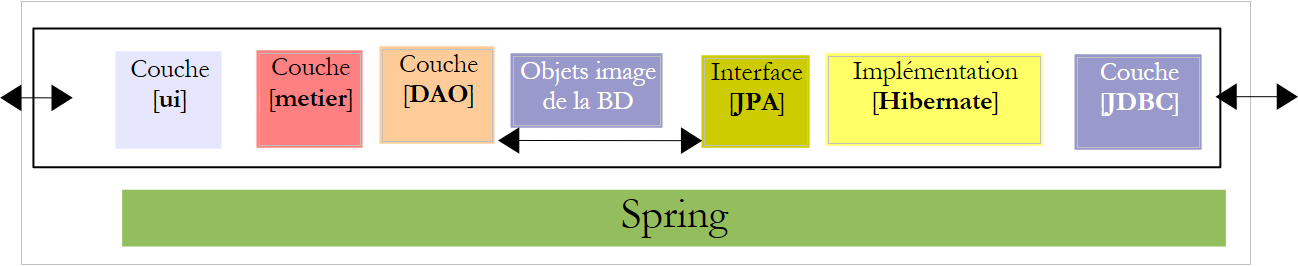

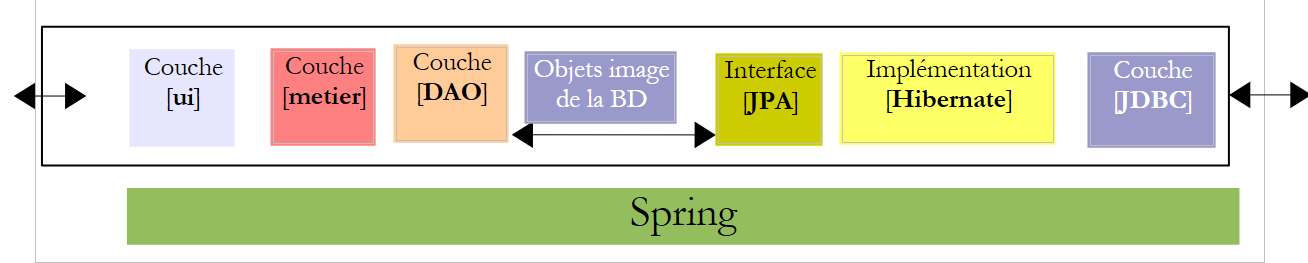

当前基于 Spring / Hibernate 的实现

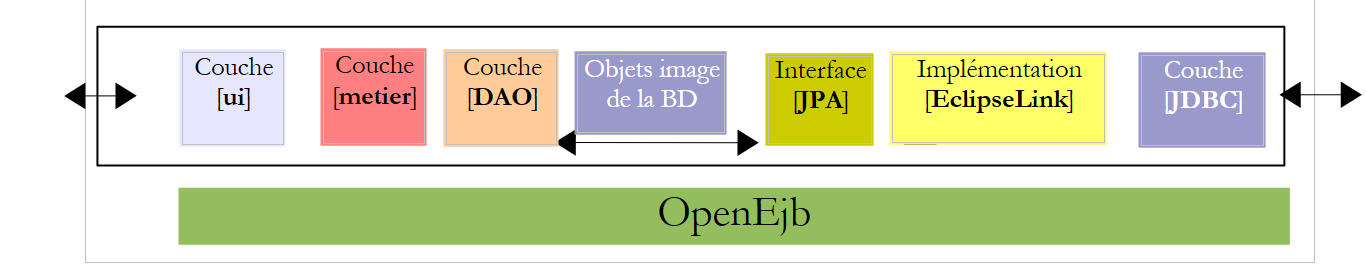

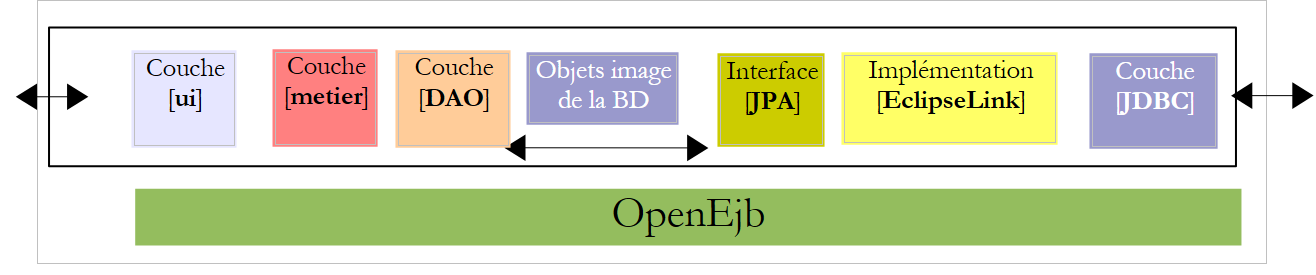

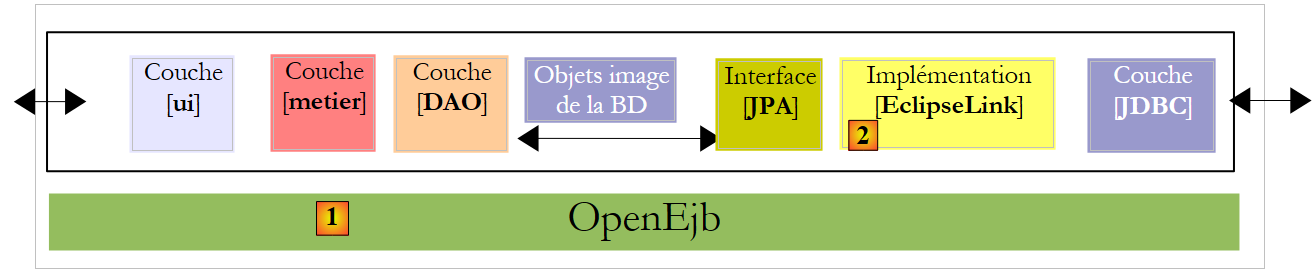

即将基于 OpenEJB / EclipseLink 构建的实现

6.1.2. 项目库

  • [DAO] 和 [业务] 层不再由 Spring 实例化。它们由 OpenEJB 容器实例化。
  • Spring 容器库及其配置已被 OpenEJB 容器库及其配置所取代。
  • JPA / Hibernate 层库已被 JPA / EclipseLink 层的库所取代

  • 用于配置 JPA 层的 [META-INF/persistence.xml] 文件内容如下：
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
<?xml version="1.0" encoding="UTF-8"?>
<persistence version="2.0" xmlns="http://java.sun.com/xml/ns/persistence" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/persistence http://java.sun.com/xml/ns/persistence/persistence_2_0.xsd">
  <persistence-unit name="pam-openejb-ui-metier-dao-jpa-eclipselinkPU" transaction-type="JTA">
     <!-- entities JPA -->
    <class>jpa.Cotisation</class>
    <class>jpa.Employe</class>
    <class>jpa.Indemnite</class>
     <!-- the supplier JPA is EclipseLink -->
    <provider>org.eclipse.persistence.jpa.PersistenceProvider</provider>
     <!-- provider properties -->
    <properties>
      <property name="eclipselink.ddl-generation" value="create-tables"/>
    </properties>
  </persistence-unit>
</persistence>
  • 第 3 行：EJB 容器中的事务属于 JTA（Java 事务 API）类型。而在 Spring 中，它们属于 RESOURCE_LOCAL 类型。
  • 第 9 行：使用的 JPA 实现是 EclipseLink
  • 第 5–7 行：由 JPA 层管理的实体
  • 第 11–13 行：EclipseLink 提供程序属性
  • 第 12 行：每次执行时都会创建表

OpenEJB 容器所使用的 JTA 数据源的 JDBC 特性将由以下配置文件 [conf/openejb.conf] 指定：

1
2
3
4
5
6
7
8
<?xml version="1.0"?>
<openejb>
  <Resource id="Default JDBC Database">
    JdbcDriver com.mysql.jdbc.Driver
    JdbcUrl jdbc:mysql://localhost:3306/dbpam_eclipselink
    UserName root
  </Resource>
</openejb>
  • 第 3 行：当与嵌入在应用程序本身中的 OpenEJB 容器一起使用时，我们使用“默认 JDBC 数据库”ID。
  • 第 5 行：我们使用 MySQL 数据库 [dbpam_eclipselink]

6.1.4. 使用 EJB 实现 [DAO] 层

  • 实现 [DAO] 层的类将成为 EJB。让我们以 [CotisationDao] 类为例：

Spring 版本中的 [ICotisationDao] 接口如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
package dao;

import java.util.List;
import jpa.Cotisation;

public interface ICotisationDao {
   // create a new contribution
  Cotisation create(Cotisation cotisation);
   // modify an existing contribution
  Cotisation edit(Cotisation cotisation);
   // delete an existing contribution
  void destroy(Cotisation cotisation);
   // search for a specific contribution
  Cotisation find(Long id);
   // get all objects Contribution
  List<Cotisation> findAll();

}

该 EJB 将以两种不同形式实现此接口：本地接口和远程接口。本地接口可供在同一 JVM 中运行的客户端使用，而远程接口可供在不同 JVM 中运行的客户端使用。

本地接口：

1
2
3
4
5
6
7
package dao;

import javax.ejb.Local;

@Local
public interface ICotisationDaoLocal extends ICotisationDao{
}
  • 第 6 行：[ICotisationDaoLocal] 接口继承自 [ICotisationDao] 接口，以采用其所有方法。它未添加任何新方法。
  • 第 5 行：@Local 注解使其成为将要实现该接口的 EJB 的本地接口。

远程接口：

1
2
3
4
5
6
7
package dao;

import javax.ejb.Remote;

@Remote
public interface ICotisationDaoRemote extends ICotisationDao{
}
  • 第 6 行：[ICotisationDaoRemote] 接口继承自 [ICotisationDao] 接口，以采用其所有方法。它未添加任何新方法。
  • 第 5 行：@Remote 注解使其成为将要实现该接口的 EJB 的远程接口。

[DAO] 层由一个同时实现这两个接口的 EJB 来实现（这并非强制要求）：

1
2
3
4
5
6
@Stateless()
@TransactionAttribute(TransactionAttributeType.REQUIRED)
public class CotisationDao implements ICotisationDaoLocal, ICotisationDaoRemote {

  @PersistenceContext
  private EntityManager em;
  • 第 1 行：@Stateless 注解，该注解将该类定义为 EJB
  • 第 2 行：@TransactionAttribute 注解，确保该类中的每个方法都在事务内执行。
  • 第 5 行：@PersistenceContext 注解，将 JPA 层的 EntityManager 注入到 [CotisationDao] 类中。这与 Spring 版本中的实现完全一致。

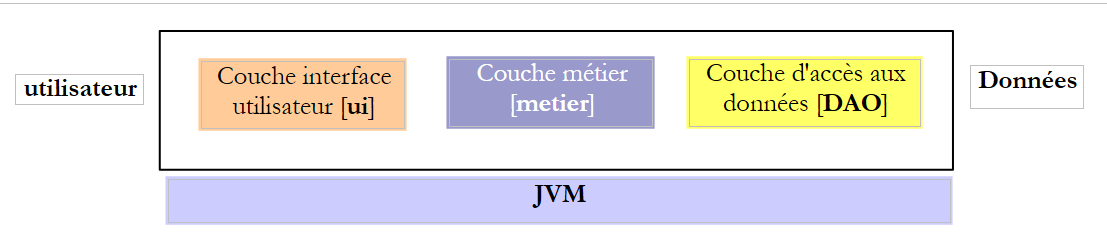

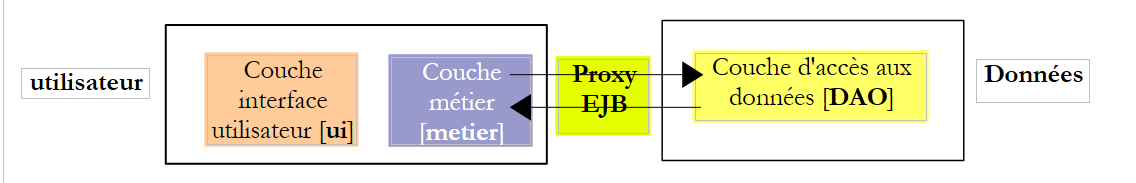

当使用 [DAO] 层的本地接口时，该接口的客户端将在同一 JVM 中运行。

在上文中，[业务]层和[DAO]层通过引用交换对象。当一层修改共享对象时，另一层会察觉到这一变化。

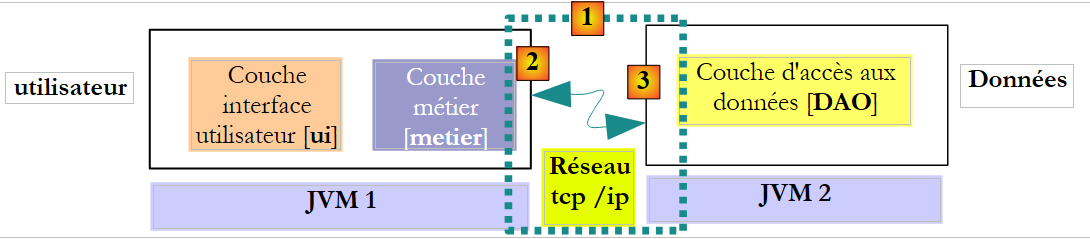

当使用 [DAO] 层的远程接口时，该接口的客户端通常运行在另一个 JVM 中。

在上图中，[业务]层和[DAO]层通过值传递（即对交换对象进行序列化）来交换对象。当一层修改了共享对象时，另一层只有在收到该修改后的对象时，才会察觉到这一变化。

6.1.5. 使用 EJB 实现 [业务] 层

  • 实现 [business] 层的类同时也成为一个 EJB，该 EJB 实现了本地和远程接口。最初的 [IMetier] 接口如下：
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
package metier;

import java.util.List;
import jpa.Employe;

public interface IMetier {
   // get your payslip
  FeuilleSalaire calculerFeuilleSalaire(String SS, double nbHeuresTravaillées, int nbJoursTravaillés );
   // list of employees
  List<Employe> findAllEmployes();
}

我们基于前面的接口创建一个本地接口和一个远程接口：

1
2
3
4
5
6
7
package metier;

import javax.ejb.Local;

@Local
public interface IMetierLocal extends IMetier{
}

1
2
3
4
5
6
7
package metier;

import javax.ejb.Remote;

@Remote
public interface IMetierRemote extends IMetier{
}

[业务]层中的EJB实现了这两个接口：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
@Stateless()
@TransactionAttribute(TransactionAttributeType.REQUIRED)
public class Metier implements IMetierLocal, IMetierRemote {

   // reference to local [DAO] layers
  @EJB
  private ICotisationDaoLocal cotisationDao = null;
  @EJB
  private IEmployeDaoLocal employeDao = null;
  @EJB
  private IIndemniteDaoLocal indemniteDao = null;
  • 第 1-2 行：定义一个 EJB，其中每个方法都在事务内运行。
  • 第 7 行：对 EJB 本地接口 [CotisationDao] 的引用。
  • 第 6 行：@EJB 注解指示 EJB 容器注入对 EJB 本地接口 [CotisationDao] 的引用。
  • 第 8–11 行：我们对 EJB [EmployeeDao] 和 [CompensationDao] 的本地接口也进行同样的操作。

最终，当 [Metier] EJB 被实例化时，第 7、9 和 11 行中的字段将通过引用 [DAO] 层中这三个 EJB 的本地接口进行初始化。因此，我们在此假设 [business] 和 [DAO] 层将在同一 JVM 中运行。

6.1.6. EJB 客户端

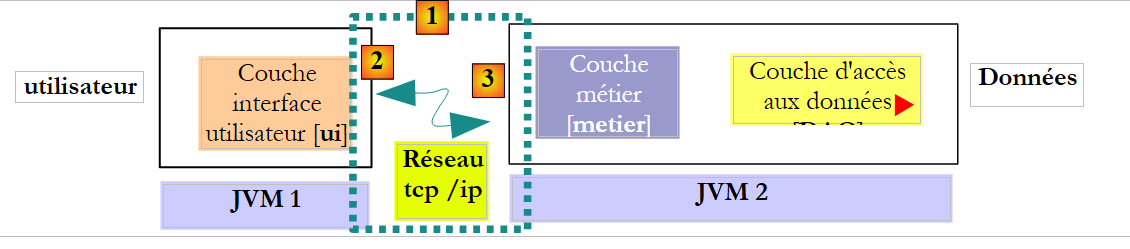

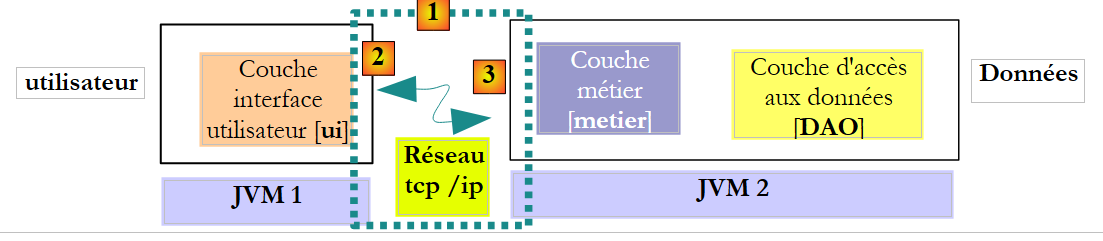

在上图中，为了与[业务]层进行通信，[UI]层必须获取[业务]层中EJB的远程接口引用。

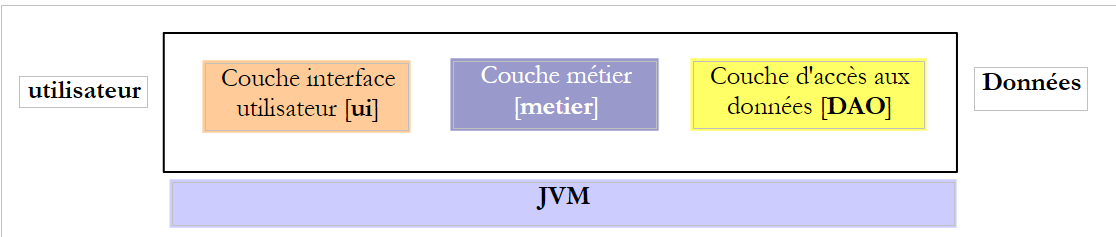

在上图中，[UI]层要与[业务]层进行通信，必须获取[业务]层中EJB的本地接口引用。获取这些引用的方法因容器而异。对于OpenEJB容器，您可以按以下步骤操作：

本地接口的引用：

1
2
3
4
5
6
7
8
9
     // configure the embedded Open EJB container
    Properties properties = new Properties();
    properties.setProperty(Context.INITIAL_CONTEXT_FACTORY, "org.apache.openejb.client.LocalInitialContextFactory");
      // initialization of JNDI context with previous properties
    InitialContext initialContext = new InitialContext(properties);
     // instantiation layers DAO
    employeDao = (IEmployeDaoLocal) initialContext.lookup("EmployeDaoLocal");
    cotisationDao = (ICotisationDaoLocal) initialContext.lookup("CotisationDaoLocal");
indemniteDao = (IIndemniteDaoLocal) initialContext.lookup("IndemniteDaoLocal");
  • 第 2–5 行：初始化 OpenEJB 容器。
  • 第 5 行：我们有一个 JNDI（Java 命名和目录接口）上下文，它允许我们获取对 EJB 的引用。每个 EJB 都通过一个 JNDI 名称来标识：
  • （待续）
    • 对于本地接口，在 EJB 名称后添加 "Local"（第 7–9 行）
    • 对于远程接口，我们在 EJB 名称后添加 "Remote"

在 Java EE 5 中，这些规则因 EJB 容器而异。这带来了一定的挑战。Java EE 6 引入了一种可在所有应用服务器上通用的 JNDI 命名规范。

上述代码是通过 EJB 的 JNDI 名称获取其本地接口的引用。我们之前提到，这些引用也可以通过 @EJB 注解获得。因此，我们可以这样编写：

@EJB
private IemployeDaoLocal employeDaoLocal ;

只有当 @EJB 注解属于由 EJB 容器加载的类时，该注解才会生效。例如，[Metier] 类就属于这种情况。然而，上面的代码属于一个控制台类，该类不会被 EJB 容器加载。因此，我们不得不使用 EJB 的 JNDI 名称。

以下是获取 [Metier] EJB 远程接口引用的代码：

1
2
3
4
5
6
7
8
     // configure the embedded Open EJB container
    Properties properties = new Properties();
    properties.setProperty(Context.INITIAL_CONTEXT_FACTORY, "org.apache.openejb.client.LocalInitialContextFactory");
     // context initialization JNDI of container EJB
    InitialContext initialContext = new InitialContext(properties);

     // remote business layer instantiation
metier = (IMetierRemote) initialContext.lookup("MetierRemote");

6.2. 实践练习

我们建议将 NetBeans Spring/Hibernate 应用程序迁移到 OpenEJB/EclipseLink 架构。

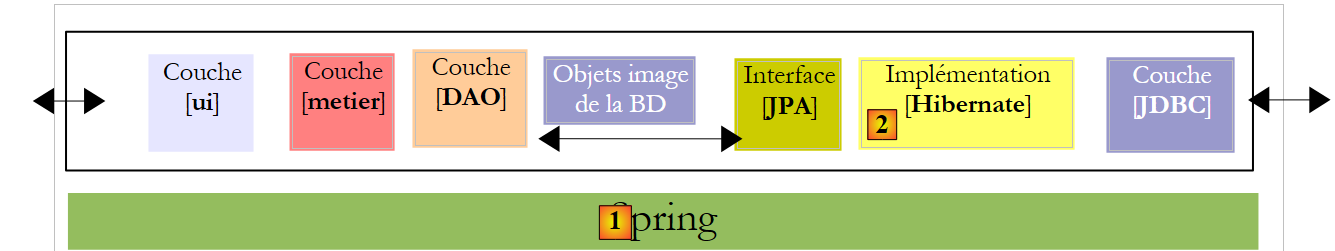

当前基于 Spring / Hibernate 的实现

即将基于 OpenEJB / EclipseLink 构建的实现

如果不存在，请创建 MySQL 数据库 [dbpam_eclipselink]。如果存在，请删除其中的所有表。按照第 6.2.1 节中的说明，创建一个连接到此数据库的 NetBeans 连接。

6.2.2. NetBeans 项目的初始配置

  • 加载 Maven 项目 [mv-pam-spring-hibernate]

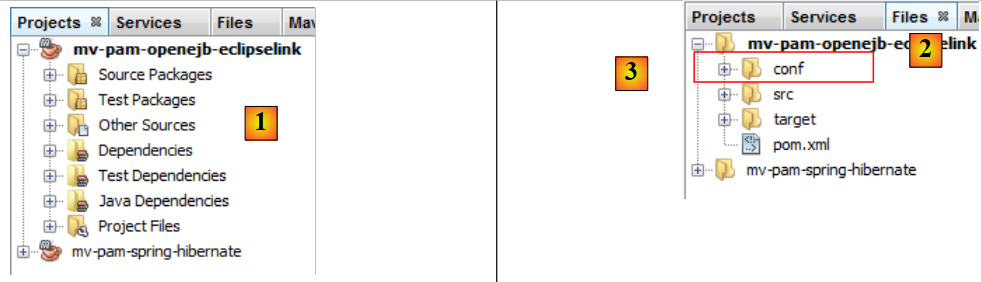

  • 创建一个新的 Maven Java 项目 [mv-pam-openejb-eclipselink] [1]
  • 在 [文件] 选项卡 [2] 中，在项目根目录下创建一个 [conf] 文件夹 [3]
  • 将以下 [openejb.conf] 文件 [4] 放置在此文件夹中：
1
2
3
4
5
6
7
8
<?xml version="1.0"?>
<openejb>
  <Resource id="Default JDBC Database">
    JdbcDriver com.mysql.jdbc.Driver
    JdbcUrl jdbc:mysql://localhost:3306/dbpam_eclipselink
    UserName root
  </Resource>
</openejb>
  • 创建文件夹 [src/main/resources/META-INF] [5]
  • 将以下 [persistence.xml] 文件 [6] 放入其中：

<?xml version="1.0" encoding="UTF-8"?>
<persistence version="1.0" xmlns="http://java.sun.com/xml/ns/persistence" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/persistence              http://java.sun.com/xml/ns/persistence/persistence_1_0.xsd">
  <persistence-unit name="dbpam_eclipselinkPU" transaction-type="JTA">
    <!-- the supplier JPA is EclipseLink -->
    <provider>org.eclipse.persistence.jpa.PersistenceProvider</provider>
    <!-- jpa entities -->
    <class>jpa.Cotisation</class>
    <class>jpa.Employe</class>
    <class>jpa.Indemnite</class>
    <!-- properties provider EclipseLink -->
    <properties>
      <property name="eclipselink.logging.level" value="FINE"/>
      <property name="eclipselink.ddl-generation" value="drop-and-create-tables"/>
    </properties>
  </persistence-unit>
</persistence>
  • 第 12 行：我们向 EclipseLink 请求细粒度日志，
  • 第 13 行：在 JPA 层实例化时将创建表，
  • 将 OpenEJB 和 EclipseLink 库以及 MySQL JDBC 驱动程序添加到项目的 [pom.xml] 文件中：

<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
  <modelVersion>4.0.0</modelVersion>

  <groupId>istia.st</groupId>
  <artifactId>mv-pam-openejb-eclipselink</artifactId>
  <version>1.0-SNAPSHOT</version>
  <packaging>jar</packaging>

  <name>mv-pam-openejb-eclipselink</name>
  <url>http://maven.apache.org</url>

  <properties>
    <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
  </properties>

  <dependencies>
    <dependency>
      <groupId>org.apache.openejb</groupId>
      <artifactId>openejb-core</artifactId>
      <version>4.0.0</version>
    </dependency>
    <dependency>
      <groupId>junit</groupId>
      <artifactId>junit</artifactId>
      <version>4.10</version>
      <scope>test</scope>
      <type>jar</type>
    </dependency>
    <dependency>
      <groupId>org.eclipse.persistence</groupId>
      <artifactId>eclipselink</artifactId>
      <version>2.3.0</version>
    </dependency>
    <dependency>
      <groupId>org.eclipse.persistence</groupId>
      <artifactId>javax.persistence</artifactId>
      <version>2.0.3</version>
    </dependency>
    <dependency>
      <groupId>mysql</groupId>
      <artifactId>mysql-connector-java</artifactId>
      <version>5.1.6</version>
    </dependency>
    <dependency>
      <groupId>org.swinglabs</groupId>
      <artifactId>swing-layout</artifactId>
      <version>1.0.3</version>
    </dependency>
  </dependencies>

  <repositories>
    <repository>
      <url>http://download.eclipse.org/rt/eclipselink/maven.repo/</url>
      <id>eclipselink</id>
      <layout>default</layout>
      <name>Repository for library Library[eclipselink]</name>
    </repository>
  </repositories>

</project>
  • 第 18–22 行：OpenEJB 依赖项，
  • 第 30–39 行：EclipseLink 依赖项，
  • 第 41–44 行：MySQL JDBC 驱动程序依赖项

6.2.3. 移植 [DAO] 层

我们将通过将 [mv-pam-spring-hibernate] 项目中的包复制到 [mv-pam-openejb-eclipselink] 项目中，来移植 [DAO] 层。

  • 复制 [dao, exception, jpa] 包


上述错误是由于复制的 [DAO] 层使用了 Spring，而 Spring 库已不再属于该项目。

6.2.3.1. EJB [CotisationDao]

我们为未来的 EJB [CotisationDao] 创建本地和远程接口：

本地接口 ICotisationDaoLocal：

1
2
3
4
5
6
7
package dao;

import javax.ejb.Local;

@Local
public interface ICotisationDaoLocal extends ICotisationDao{
}

为确保导入的包正确，请右键单击代码并选择 [修复导入]。

远程接口 ICotisationDaoRemote：

1
2
3
4
5
6
7
package dao;

import javax.ejb.Remote;

@Remote
public interface ICotisationDaoRemote extends ICotisationDao{
}

然后，我们将 [CotisationDao] 类修改为 EJB：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
...
import javax.persistence.PersistenceContext;
import jpa.Cotisation;

@Stateless
@TransactionAttribute(TransactionAttributeType.REQUIRED)
public class CotisationDao implements ICotisationDaoLocal, ICotisationDaoRemote {

  @PersistenceContext
  private EntityManager em;
...

该类对 Spring 框架的导入已消失。请对项目执行 [清理并构建]：

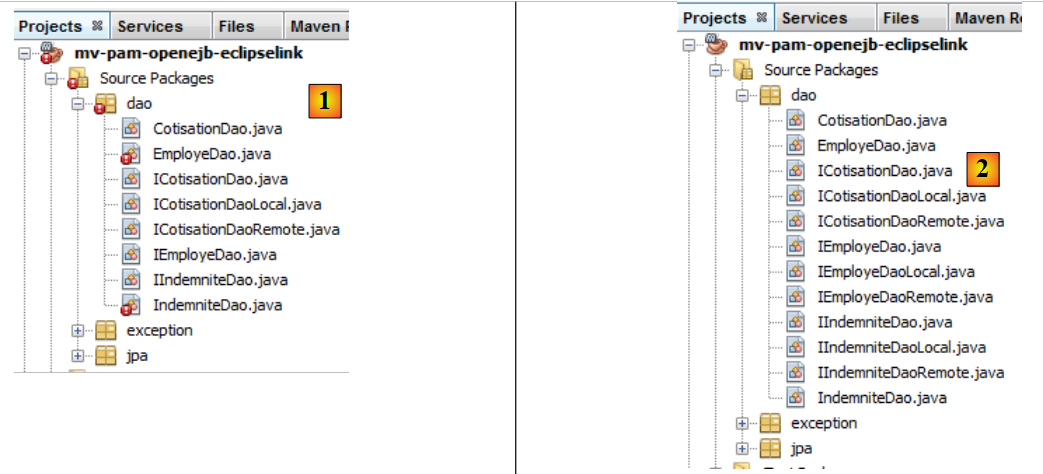

在[1]中，[CotisationDao]类中不再有任何错误。

6.2.3.2. EJB [EmployeDao] 和 [IndemniteDao]

我们对 [DAO] 层的其他元素重复相同的处理过程：

  • 从 IEmployeDao 派生的接口 IEmployeDaoLocal 和 IEmployeDaoRemote
  • 实现这两个接口的 EJB `EmployeDao`
  • 从 IIndemniteDao 派生的接口 IIndemniteDaoLocal 和 IIndemniteDaoRemote
  • EJB `IndemniteDao` 实现了这两个接口

完成上述操作后，项目中不再出现错误 [2]。

6.2.3.3. [PamException] 类

[PamException] 类与之前保持一致，仅有一处细微改动：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
package exception;

import javax.ejb.ApplicationException;

@ApplicationException(rollback=true)
public class PamException extends RuntimeException {

   // error code
  private int code;
...

已添加第 5 行。要获取正确的导入语句，请单击 [修复导入]。

要理解第 5 行中的注解，请记住我们 [DAO] 层中 EJB 的每个方法：

  • 都在由 EJB 容器启动并结束的事务中运行
  • 一旦发生错误，会立即抛出 [PamException]

当[业务]层调用[DAO]层的方法M时，该调用会被EJB容器拦截。这就像在[业务]层和[DAO]层之间存在一个中间类——此处称为[EJB代理]——拦截所有对[DAO]层的调用。 当对 [DAO] 层方法 M 的调用被拦截时，EJB 代理会启动一个事务，然后将控制权移交给 [DAO] 层的方法 M，该方法随后将在该事务内执行。方法 M 可能伴随异常完成，也可能不抛出异常。

  • 如果方法 M 正常完成（未抛出异常），控制权将返回给 EJB 代理，由其通过提交事务来终止该事务。随后，控制权将返回给 [业务] 层中的调用方法
  • 如果方法 M 因抛出异常而终止，执行将返回 EJB 代理，该代理通过回滚事务来终止事务。此外，它会将此异常包装为 EJBException。 随后执行返回至 [business] 层的调用方法，该方法因此会收到一个 EJBException。上文第 5 行中的注解阻止了这种封装。因此，[business] 层将收到一个 PamException。此外，rollback=true 属性指示 EJB 代理：当其收到 PamException 时，必须回滚事务。

6.2.3.4. 测试 [DAO] 层

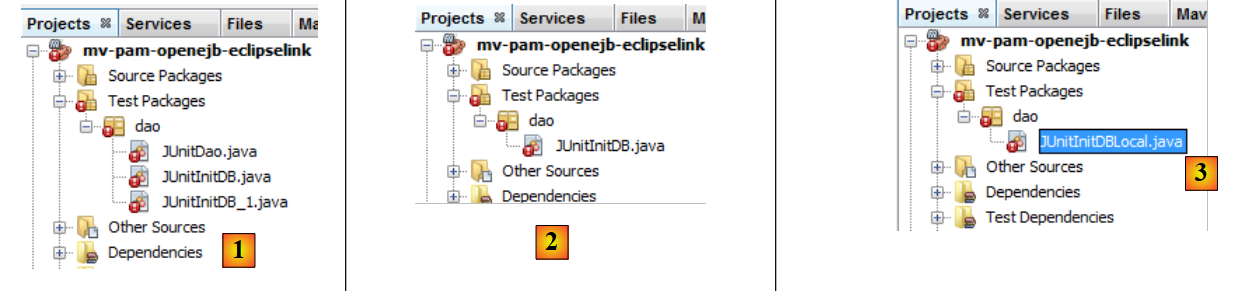

由 EJB 实现的 [DAO] 层可以进行测试。首先，我们将 [mv-pam-springhibernate] 项目中 [Test Packages] 下的 [dao] 包复制到当前正在开发的项目中 [1]：

我们仅保留 [JUnitInitDB] 测试，该测试会使用一些数据初始化数据库 [2]。我们将 [JUnitInitDbLocal] 类重命名为 [JUnitInitDBLocal] [3]。该 [JUnitInitDBLocal] 类将使用 [DAO] 层 EJB 的本地接口。

首先，我们将 [JUnitInitDBLocal] 类修改如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
public class JUnitInitDBLocal {

  static private IEmployeDaoLocal employeDao = null;
  static private ICotisationDaoLocal cotisationDao = null;
  static private IIndemniteDaoLocal indemniteDao = null;

  @BeforeClass
  public static void init() throws Exception {
     // configure the embedded Open EJB container
    Properties properties = new Properties();
    properties.setProperty(Context.INITIAL_CONTEXT_FACTORY, "org.apache.openejb.client.LocalInitialContextFactory");
      // initialization of JNDI context with previous properties
    InitialContext initialContext = new InitialContext(properties);
     // instantiation of local DAO layers
    employeDao = (IEmployeDaoLocal) initialContext.lookup("EmployeDaoLocal");
    cotisationDao = (ICotisationDaoLocal) initialContext.lookup("CotisationDaoLocal");
    indemniteDao = (IIndemniteDaoLocal) initialContext.lookup("IndemniteDaoLocal");
}
  • 第 3-5 行：引用 [DAO] 层中 EJB 的本地接口
  • 第 7 行：@BeforeClass 注解用于标记 JUnit 测试开始时执行的方法
  • 第10-13行：初始化OpenEJB容器。此初始化过程具有专有性，且因EJB容器而异。
  • 第 13 行：我们有一个 JNDI（Java 命名和目录接口）上下文，允许通过名称访问 EJB。在 OpenEJB 中，EJB 的本地接口由 ELocal 表示，远程接口由 ERemote 表示。
  • 第 15–17 行：我们从 JNDI 上下文中请求 EJB [EmployeDao、CotisationDao、IndemniteDao] 的本地接口引用。

构建项目，如有必要请启动 MySQL 服务器，然后运行 JUnitInitDBLocal 测试。请注意，[persistence.xml] 文件已配置为在每次运行时重新创建表。在运行测试之前，最好先删除 MySQL 数据库 [dbpam_eclipselink] 中的所有表。

  • 在 [1] 的 [Services] 选项卡中，删除第 6.2.1 节中建立的 NetBeans 连接中的表。
  • 在 [2] 中，[dbpam_eclipselink] 数据库中不再包含任何表
  • 在 [3] 中，项目已构建

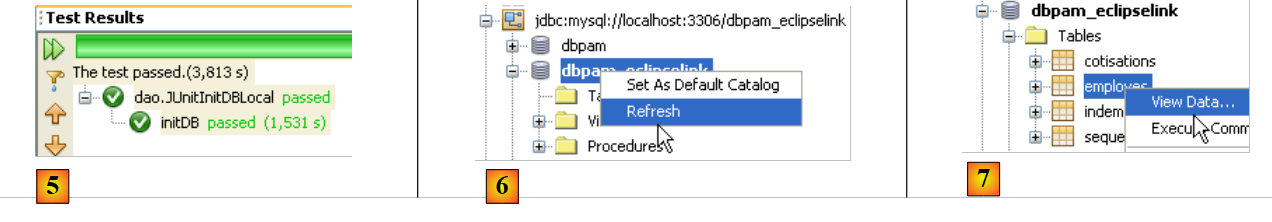

  • 在 [4] 中，执行了 JUnitInitDBLocal 测试
  • 在 [5] 中，测试通过
  • 在 [6] 中，刷新 NetBeans 连接
  • 在 [7] 中，我们可以看到由 JPA 层创建的 4 张表。该测试的目的是向这些表中插入数据。我们查看其中一张表的内容

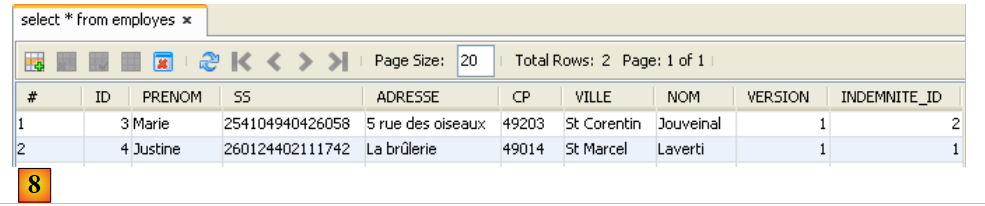

  • 在[8]中，[EMPLOYEES]表的内容

OpenEJB 容器在控制台中显示了日志：

1
...
  • 第 2-3 行：EJB [CotisationDaoLocal] 的两个 JNDI 名称，
  • 第 4-5 行：EJB [CotisationDaoRemote] 的两个 JNDI 名称，
  • 第 7-8 行：EJB [EmployeDaoLocal] 的两个 JNDI 名称，
  • 第 9-10 行：EJB [EmployeDaoRemote] 的两个 JNDI 名称，
  • 第 12-13 行：EJB [IndemniteDaoLocal] 的两个 JNDI 名称，
  • 第 14–15 行：EJB [EmployeeDaoRemote] 的两个 JNDI 名称。

我们再次运行相同的测试，这次使用 EJB 的远程接口。

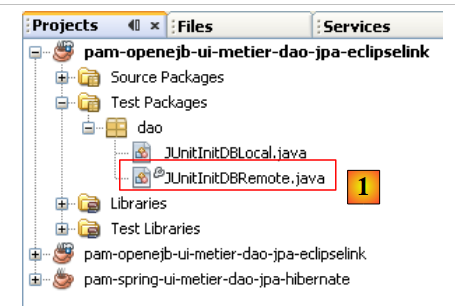

在 [1] 中，[JUnitInitDBLocal] 类已被复制（复制/粘贴）到 [JUnitInitDBRemote] 中。在此类中，我们将本地接口替换为远程接口：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Infos - PersistenceUnit(name=dbpam_eclipselinkPU, provider=org.eclipse.persistence.jpa.PersistenceProvider) - provider time 396ms
Infos - Jndi(name=CotisationDaoLocal) --> Ejb(deployment-id=CotisationDao)
Infos - Jndi(name=global/classpath.ear/mv-pam-openejb-eclipselink/CotisationDao!dao.ICotisationDaoLocal) --> Ejb(deployment-id=CotisationDao)
Infos - Jndi(name=CotisationDaoRemote) --> Ejb(deployment-id=CotisationDao)
Infos - Jndi(name=global/classpath.ear/mv-pam-openejb-eclipselink/CotisationDao!dao.ICotisationDaoRemote) --> Ejb(deployment-id=CotisationDao)
Infos - Jndi(name=global/classpath.ear/mv-pam-openejb-eclipselink/CotisationDao) --> Ejb(deployment-id=CotisationDao)
Infos - Jndi(name=EmployeDaoLocal) --> Ejb(deployment-id=EmployeDao)
Infos - Jndi(name=global/classpath.ear/mv-pam-openejb-eclipselink/EmployeDao!dao.IEmployeDaoLocal) --> Ejb(deployment-id=EmployeDao)
Infos - Jndi(name=EmployeDaoRemote) --> Ejb(deployment-id=EmployeDao)
Infos - Jndi(name=global/classpath.ear/mv-pam-openejb-eclipselink/EmployeDao!dao.IEmployeDaoRemote) --> Ejb(deployment-id=EmployeDao)
Infos - Jndi(name=global/classpath.ear/mv-pam-openejb-eclipselink/EmployeDao) --> Ejb(deployment-id=EmployeDao)
Infos - Jndi(name=IndemniteDaoLocal) --> Ejb(deployment-id=IndemniteDao)
Infos - Jndi(name=global/classpath.ear/mv-pam-openejb-eclipselink/IndemniteDao!dao.IIndemniteDaoLocal) --> Ejb(deployment-id=IndemniteDao)
Infos - Jndi(name=IndemniteDaoRemote) --> Ejb(deployment-id=IndemniteDao)
Infos - Jndi(name=global/classpath.ear/mv-pam-openejb-eclipselink/IndemniteDao!dao.IIndemniteDaoRemote) --> Ejb(deployment-id=IndemniteDao)
Infos - Jndi(name=global/classpath.ear/mv-pam-openejb-eclipselink/IndemniteDao) --> Ejb(deployment-id=IndemniteDao)
Infos - existing thread singleton service in SystemInstance() org.apache.openejb.cdi.ThreadSingletonServiceImpl@624a240d
Infos - OpenWebBeans Container is starting...
Infos - Adding OpenWebBeansPlugin : [CdiPlugin]
Infos - All injection points were validated successfully.
Infos - OpenWebBeans Container has started, it took [70] ms.
Infos - Created Ejb(deployment-id=IndemniteDao, ejb-name=IndemniteDao, container=Default Stateless Container)
Infos - Created Ejb(deployment-id=EmployeDao, ejb-name=EmployeDao, container=Default Stateless Container)
Infos - Created Ejb(deployment-id=CotisationDao, ejb-name=CotisationDao, container=Default Stateless Container)
Infos - Started Ejb(deployment-id=IndemniteDao, ejb-name=IndemniteDao, container=Default Stateless Container)
Infos - Started Ejb(deployment-id=EmployeDao, ejb-name=EmployeDao, container=Default Stateless Container)
Infos - Started Ejb(deployment-id=CotisationDao, ejb-name=CotisationDao, container=Default Stateless Container)
Infos - Deployed Application(path=D:\data\istia-1112\netbeans\glassfish\mv-pam\tmp\mv-pam-openejb-eclipselink\classpath.ear)

完成上述操作后，即可运行新的测试类。在此之前，请使用 NetBeans 连接 [dbpam_eclipselink]，从数据库 [dbpam_eclipselink] 中删除相关表。



使用 NetBeans 连接 [dbpam_eclipselink]，验证数据库是否已填充数据。

6.2.4. 移植 [业务] 层

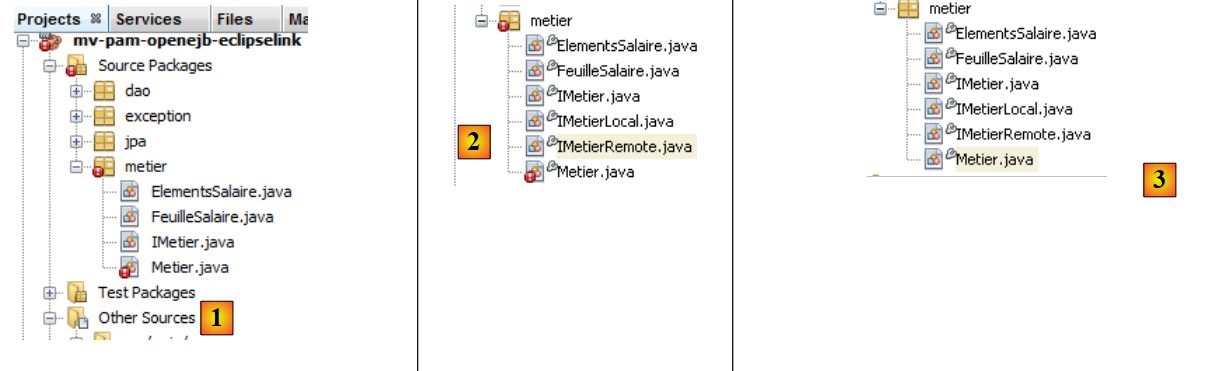

我们将通过将 [mv-pam-spring-hibernate] 项目中的包复制到 [mv-pam-openejb-eclipselink] 项目中，来移植 [业务] 层。

上文[1]中报告的错误是由于复制的[business]层使用了Spring，而该项目中已不再包含Spring库。

6.2.4.1. [业务] EJB

我们遵循与 [CotisationDao] EJB 描述相同的步骤。首先，在 [2] 中，我们为未来的 [Metier] EJB 创建本地和远程接口。两者均继承自初始的 [IMetier] 接口。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
public class JUnitInitDBRemote {

  static private IEmployeDaoRemote employeDao = null;
  static private ICotisationDaoRemote cotisationDao = null;
  static private IIndemniteDaoRemote indemniteDao = null;

  @BeforeClass
  public static void init() throws Exception {
     // configure the embedded Open EJB container
    Properties properties = new Properties();
    properties.setProperty(Context.INITIAL_CONTEXT_FACTORY, "org.apache.openejb.client.LocalInitialContextFactory");
      // initialization of JNDI context with previous properties
    InitialContext initialContext = new InitialContext(properties);
     // instantiation of remote DAO layers
    employeDao = (IEmployeDaoRemote) initialContext.lookup("EmployeDaoRemote");
    cotisationDao = (ICotisationDaoRemote) initialContext.lookup("CotisationDaoRemote");
    indemniteDao = (IIndemniteDaoRemote) initialContext.lookup("IndemniteDaoRemote");
}

1
2
3
4
5
6
7
8
package metier;

import javax.ejb.Local;

@Local
public interface IMetierLocal extends IMetier{

}

完成上述操作后，在[3]中，我们将[Business]类修改为EJB：

1
2
3
4
5
6
7
8
package metier;

import javax.ejb.Remote;

@Remote
public interface IMetierRemote extends IMetier{

}
  • 第 1 行：@Stateless 注解将该类定义为 EJB
  • 第 2 行：该类的每个方法都将在事务内执行
  • 第 3 行：[Metier] EJB 同时实现了我们刚刚定义的本地接口和远程接口
  • 第 7 行：[Metier] EJB 将通过其本地接口调用 [CotisationDao] EJB。这意味着 [业务] 层和 [DAO] 层必须在同一个 JVM 中运行。
  • 第 6 行：@EJB 注解确保 EJB 容器注入对 [CotisationDao] EJB 本地接口本身的引用。我们遇到的另一种方法是使用 JNDI 上下文。
  • 第 8–11 行：[DAO] 层中的另外两个 EJB 也采用了相同的机制。

6.2.4.2. 测试 [business] 层

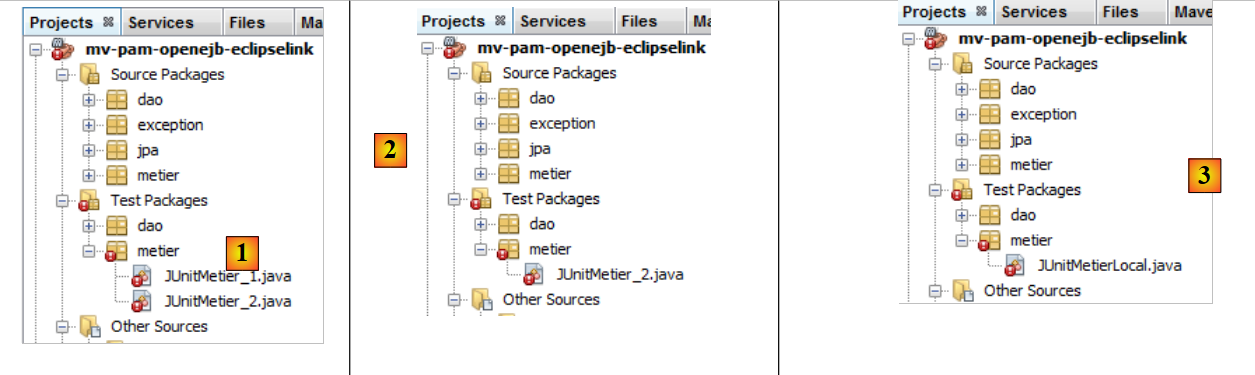

由 EJB 实现的 [business] 层可以进行测试。首先，我们将 [mv-pam-spring-hibernate] 项目中 [Test Packages] 下的 [business] 包复制到当前正在构建的项目 [1] 中：

  • 在 [1] 中，复制后的结果
  • 在 [2] 中，我们删除第一个测试
  • 在 [3] 中，剩余的测试被重命名为 [JUnitMetierLocal]

[JUnitMetierLocal] 类变为如下形式：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
@Stateless
@TransactionAttribute(TransactionAttributeType.REQUIRED)
public class Metier implements IMetierLocal, IMetierRemote {

   // references to local [DAO] layer
  @EJB
  private ICotisationDaoLocal cotisationDao = null;
  @EJB
  private IEmployeDaoLocal employeDao = null;
  @EJB
  private IIndemniteDaoLocal indemniteDao = null;

   // get your payslip
  public FeuilleSalaire calculerFeuilleSalaire(String SS,
          double nbHeuresTravaillées, int nbJoursTravaillés) {
     // retrieve employee information
...
  • 第 4 行：对 EJB [Metier] 的本地接口的引用
  • 第 8-12 行：OpenEJB 容器配置与 [DAO] 层测试中使用的配置完全相同
  • 第15–19行：我们在第12行从JNDI上下文中请求对[DAO]层中三个EJB以及[business]层中一个EJB的引用。[DAO]层中的EJB将用于初始化数据库，而[business]层中的EJB将用于执行薪资计算测试。

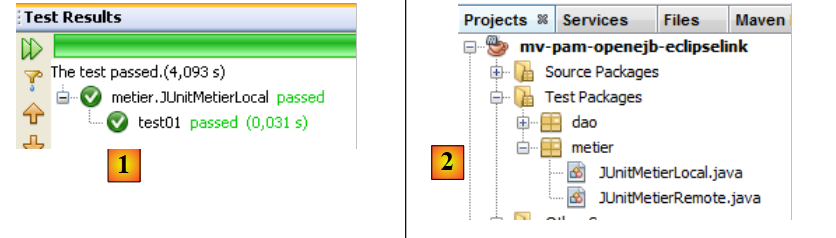

运行 [JUnitMetierLocal] 测试得到以下结果 [1]：

在 [2] 中，我们将 [JUnitMetierLocal] 复制为 [JUnitMetierRemote]，以便本次测试 [Metier] EJB 的远程接口。[JUnitMetierRemote] 的代码已修改为使用该远程接口，其余部分保持不变。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
public class JUnitMetierLocal {

// local business layer
  static private IMetierLocal metier;

  @BeforeClass
  public static void init() throws NamingException {
     // configure the embedded Open EJB container
    Properties properties = new Properties();
    properties.setProperty(Context.INITIAL_CONTEXT_FACTORY, "org.apache.openejb.client.LocalInitialContextFactory");
     // initialization of JNDI context with previous properties
    InitialContext initialContext = new InitialContext(properties);

     // instantiation of local DAO layers
    IEmployeDaoLocal employeDao = (IEmployeDaoLocal) initialContext.lookup("EmployeDaoLocal");
    ICotisationDaoLocal cotisationDao = (ICotisationDaoLocal) initialContext.lookup("CotisationDaoLocal");
    IIndemniteDaoLocal indemniteDao = (IIndemniteDaoLocal) initialContext.lookup("IndemniteDaoLocal");
     // local business layer instantiation
    metier = (IMetierLocal) initialContext.lookup("MetierLocal");

     // empty the base
...
}
  • 第 4 行和第 19 行：我们使用 [Business] EJB 的远程接口。
  • 第 15–17 行：我们使用 [DAO] 层的远程接口
  • 第 34–35 行：由于使用远程接口时，客户端与服务器之间交换的对象是按值传递的，因此我们必须获取 create(Indemnite i) 方法返回的结果。而在使用本地接口时，对象是按引用传递的，因此无需此操作。

完成上述操作后，即可构建项目并执行 [JUnitMetierRemote] 测试：



6.2.5. 移植 [console] 层

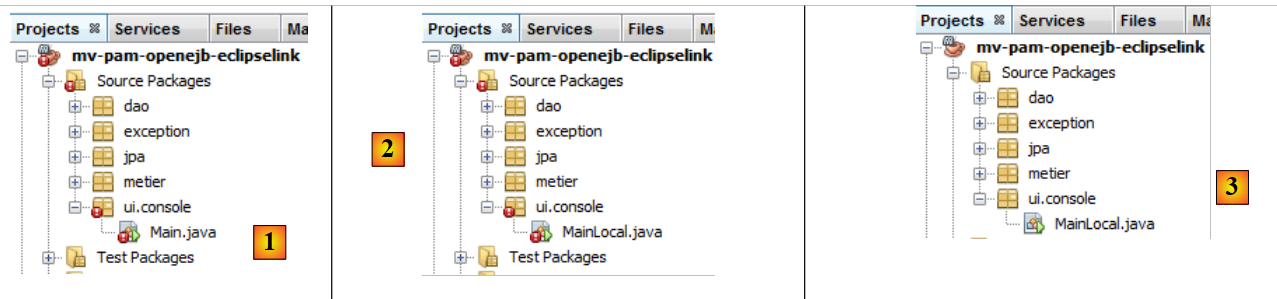

我们将通过将 [mv-pam-spring-hibernate] 项目中的包复制到 [mv-pam-openejb-eclipselink] 项目中，来移植 [console] 层。

上文[1]中报告的错误源于：复制的[business]层使用了Spring，而该项目中已不再包含Spring库。在[2]中，[Main]类已重命名为[MainLocal]。它将使用[Business] EJB的本地接口。

[MainLocal]类的代码更改如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
public class JUnitMetierRemote {

   // remote business layer
  static private IMetierRemote metier;

  @BeforeClass
  public static void init() throws NamingException {
     // configure the embedded Open EJB container
    Properties properties = new Properties();
    properties.setProperty(Context.INITIAL_CONTEXT_FACTORY, "org.apache.openejb.client.LocalInitialContextFactory");
     // initialization of JNDI context with previous properties
    InitialContext initialContext = new InitialContext(properties);

     // instantiation of remote DAO layers
    IEmployeDaoRemote employeDao = (IEmployeDaoRemote) initialContext.lookup("EmployeDaoRemote");
    ICotisationDaoRemote cotisationDao = (ICotisationDaoRemote) initialContext.lookup("CotisationDaoRemote");
    IIndemniteDaoRemote indemniteDao = (IIndemniteDaoRemote) initialContext.lookup("IndemniteDaoRemote");
     // remote business layer instantiation
    metier = (IMetierRemote) initialContext.lookup("MetierRemote");

     // empty the base
    for(Employe employe:employeDao.findAll()){
      employeDao.destroy(employe);
    }
    for(Cotisation cotisation:cotisationDao.findAll()){
      cotisationDao.destroy(cotisation);
    }
    for(Indemnite indemnite : indemniteDao.findAll()){
      indemniteDao.destroy(indemnite);
    }
     // fill it
    Indemnite indemnite1=new Indemnite(1,1.93,2,3,12);
    Indemnite indemnite2=new Indemnite(2,2.1,2.1,3.1,15);
    indemnite1=indemniteDao.create(indemnite1);
    indemnite2=indemniteDao.create(indemnite2);
    employeDao.create(new Employe("254104940426058","Jouveinal","Marie","5 rue des oiseaux","St Corentin","49203",indemnite2));
    employeDao.create(new Employe("260124402111742","Laverti","Justine","La brûlerie","St Marcel","49014",indemnite1));
    cotisationDao.create(new Cotisation(3.49,6.15,9.39,7.88));
  }
}

更改位于第 13–25 行。这就是我们获取 [business] 层引用（第 17–22 行）的方式，该层已发生变更。我们不再解释新代码，因为之前示例中已涵盖相关内容。完成这些更改后，项目不再存在任何错误（参见 [3]）。

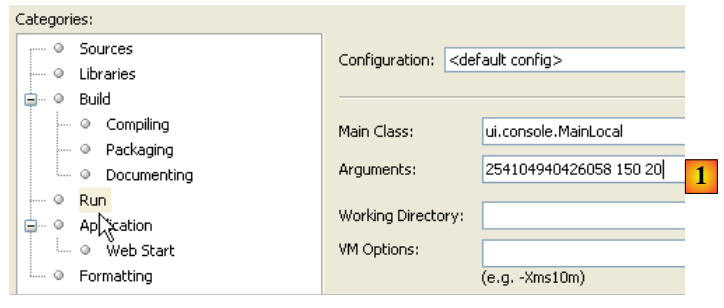

我们将项目配置为带参数运行 [1]：

为了使控制台应用程序正常运行，数据库中必须有数据。为此，您必须修改 [META-INF/persistence.xml] 文件：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
  public static void main(String[] args) {
     // local data
    final String syntaxe = "pg num_securite_sociale nb_heures_travaillées nb_jours_travaillés";
...
     // mistakes?
    if (erreurs.size() != 0) {
      for (int i = 0; i < erreurs.size(); i++) {
        System.err.println(erreurs.get(i));
      }
      return;
    }
     // it's OK - we can ask for the payslip at the [trade] layer
    IMetierLocal metier = null;
    FeuilleSalaire feuilleSalaire = null;
    try {
       // configure the embedded Open EJB container
      Properties properties = new Properties();
      properties.setProperty(Context.INITIAL_CONTEXT_FACTORY, "org.apache.openejb.client.LocalInitialContextFactory");
       // initialization of JNDI context with previous properties
      InitialContext initialContext = new InitialContext(properties);
       // local business layer instantiation
      metier = (IMetierLocal) initialContext.lookup("MetierLocal");
       // wage sheet calculation
      feuilleSalaire = metier.calculerFeuilleSalaire(args[0], nbHeuresTravaillées, nbJoursTravaillés);
    } catch (PamException ex) {
      System.err.println("L'erreur suivante s'est produite : " + ex.getMessage());
      return;
    } catch (Exception ex) {
      System.err.println("L'erreur suivante s'est produite : " + ex.toString());
      return;
    }
     // detailed display
    String output = "Valeurs saisies :\n";
    output += ajouteInfo("N° de sécurité sociale de l'employé", args[0]);
....

第 14 行代码（该行导致每次运行时都会重建数据库表）已被注释掉。必须重新构建项目（执行“清理”和“构建”）才能使此更改生效。完成上述操作后，即可运行程序。如果一切正常，控制台输出将类似于以下内容：


<?xml version="1.0" encoding="UTF-8"?>
<persistence version="1.0" xmlns="http://java.sun.com/xml/ns/persistence" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/persistence              http://java.sun.com/xml/ns/persistence/persistence_1_0.xsd">
  <persistence-unit name="dbpam_eclipselinkPU" transaction-type="JTA">
    <!-- the supplier JPA is EclipseLink -->
    <provider>org.eclipse.persistence.jpa.PersistenceProvider</provider>
    <!-- jpa entities -->
    <class>jpa.Cotisation</class>
    <class>jpa.Employe</class>
    <class>jpa.Indemnite</class>
    <!-- properties provider EclipseLink -->
    <properties>
      <property name="eclipselink.logging.level" value="FINE"/>
      <!--
      <property name="eclipselink.ddl-generation" value="drop-and-create-tables"/>
      -->
    </properties>
  </persistence-unit>
</persistence>

在此，我们使用了 [business] 层的本地接口。现在，我们在第二个控制台类中使用其远程接口：

在[1]中，[MainLocal]类已被复制为[MainRemote]。对[MainRemote]中的代码进行了修改，使其使用[business]层的远程接口：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
.......
INFO - Created EJB(deployment-id=IndemniteDao, ejb-name=IndemniteDao, container=Default Stateless Container)
INFO - Deployed Application(path=classpath.ear)
[EL Info]: 2009-09-30 15:09:21.109--ServerSession(16658781)--EclipseLink, version: Eclipse Persistence Services - 1.1.2.v20090612-r4475
[EL Info]: 2009-09-30 15:09:21.937--ServerSession(16658781)--file:/C:/temp/09-09-28/pam-console-metier-dao-openejb-eclipselink-0910/build/classes/-jpa login successful
Valeurs saisies :
N° de sécurité sociale de l'employé : 254104940426058
Nombre d'heures travaillées : 150
Nombre de jours travaillés : 20

Informations Employé :
Nom : Jouveinal
Prénom : Marie
Adresse : 5 rue des oiseaux
Ville : St Corentin
Code Postal : 49203
Indice : 2

Informations Cotisations :
CSGRDS : 3.49 %
CSGD : 6.15 %
Retraite : 7.88 %
Sécurité sociale : 9.39 %

Informations Indemnités :
Salaire horaire : 2.1 euro
Entretien/jour : 2.1 euro
Repas/jour : 3.1 euro
Congés Payés : 15.0 %

Informations Salaire :
Salaire de base : 362.25 euro
Cotisations sociales : 97.48 euro
Indemnités d'entretien : 42.0 euro
Indemnités de repas : 62.0 euro
Salaire net : 368.77 euro

BUILD SUCCESSFUL (total time: 4 seconds)

第2行和第8行已进行修改。该项目已配置[2]为运行[MainRemote]类。运行后结果与之前相同。

6.3. 结论

我们已经演示了如何将 Spring/Hibernate 架构迁移到 OpenEJB/EclipseLink 架构。

Spring/Hibernate 架构

OpenEJB/EclipseLink 架构

由于原始应用程序采用分层结构，因此移植过程非常顺利。这一点非常重要，需要理解。

https://stahe.github.io
本教程由 Serge Tahé 编写，根据 知识共享 署名-非商业性使用- 相同方式共享 3.0 未本地化.
