1. 简介

该文档的PDF版本可在此处获取 |HERE|。

文档中的示例可通过 |HERE| 获取。

本文旨在通过实例介绍 Struts 2 的重要概念。Struts 2 是一个 Web 框架，它提供：

若干以 JAR 形式提供的库
一个开发框架：Struts 2 影响着 Web 应用程序的开发方式。

理解这些示例所需的先决条件如下：

Java语言的基础知识
Web开发的基础知识，特别是HTML语言。

在 [http://developpez.com] 网站上可以找到满足这些先决条件所需的所有资源。其中部分资源由我编写，可在 [https://stahe.github.io] 网站上找到。

本文档中的示例可通过网址 |HERE| 获取。

若需深入了解 Struts 2，可参考以下资料：

[ref1]：Struts 2 官网上的官方文档
[ref2]：由 Donald Brown、Chad Michael Davis 和 Scott Stanlick 合著、Manning 出版社出版的《Struts 2 in Action》一书。该书具有极强的教学价值。

我们有时会引用 [ref2]，以提示读者可通过该书深入了解相关领域。

本文的编写方式使得读者即使没有电脑在手也能阅读。因此，文中提供了大量屏幕截图。

1.1. Struts 2在Web应用中的定位

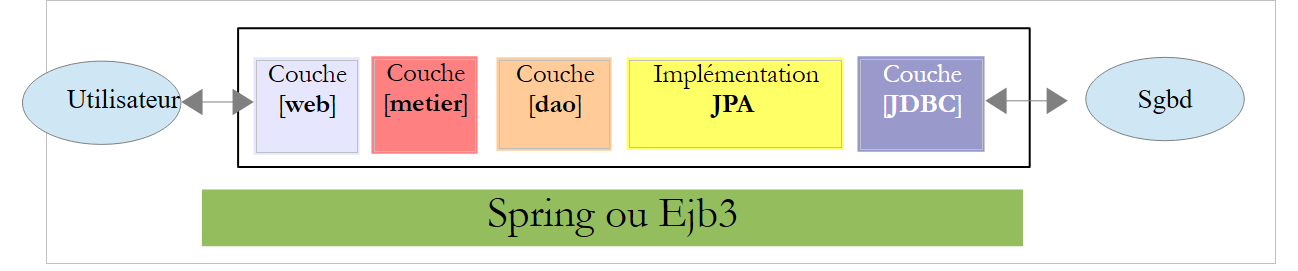

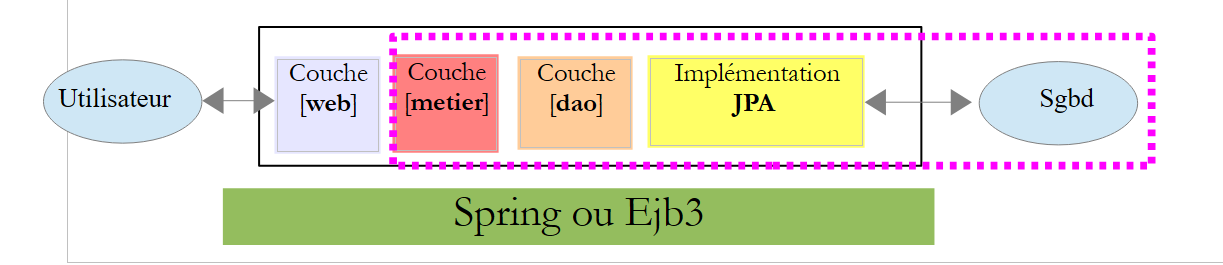

首先，让我们明确 Struts 2 在 Web 应用程序开发中的定位。通常，这类应用程序会基于如下所示的多层架构构建：

[web]层是与Web应用程序用户直接交互的层。用户通过浏览器显示的网页与Web应用程序进行交互。Struts 2就位于这一层，且仅位于这一层。
[metier]层实现应用程序的管理规则，例如工资计算或发票生成。该层通过[web]层使用来自用户的数据，并通过[dao]层使用来自数据库管理系统（DBMS）的数据。
[dao]层（数据访问对象）、[jpa]层（Java持久化API）以及JDBC驱动程序负责管理对DBMS数据的访问。 [jpa]层充当ORM（对象关系映射器）。它在[dao]层操作的对象与关系型数据库数据的行和列之间架起桥梁。
各层的集成可通过 Spring 容器或 EJB3（企业级 Java Bean）实现。

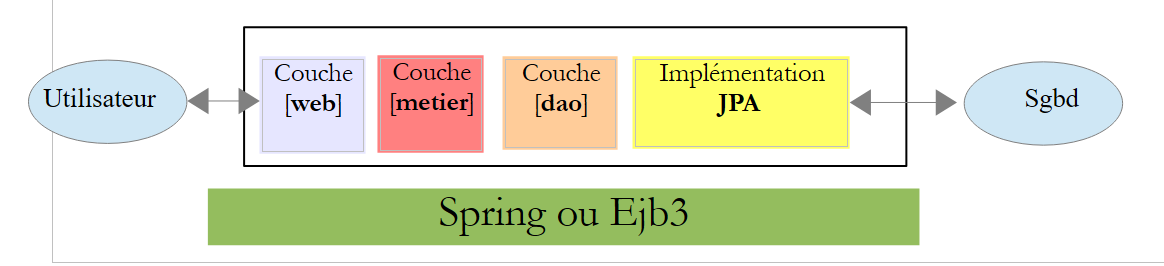

下文中给出的多数示例仅使用一个层，即 [web] 层：

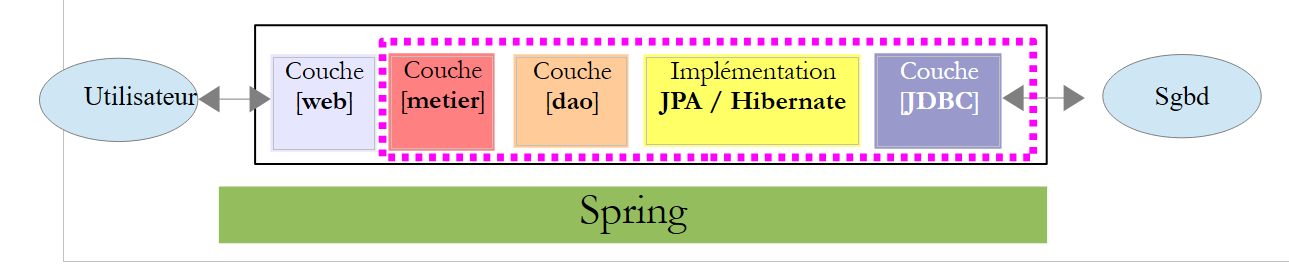

不过，本文最后将介绍如何构建一个多层Web应用程序：

[metier]、[dao]、[jpa/hibernate]这几层将以 jar 压缩包的形式提供给我们，因此我们只需构建 [web] 这一层。

1.2. Struts 2 的 MVC 开发模型

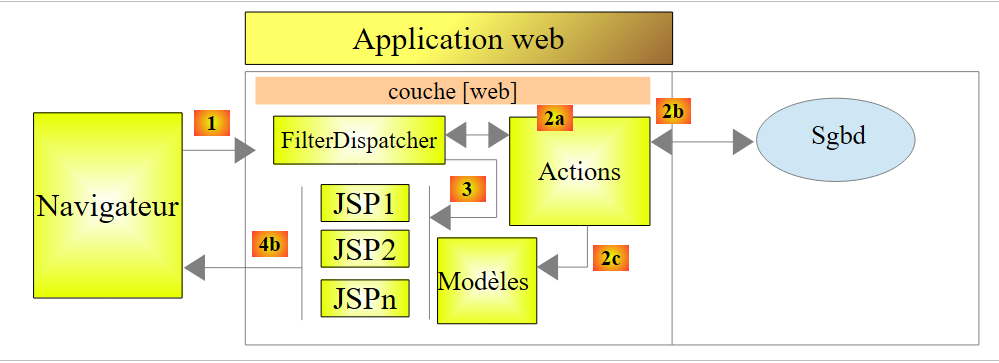

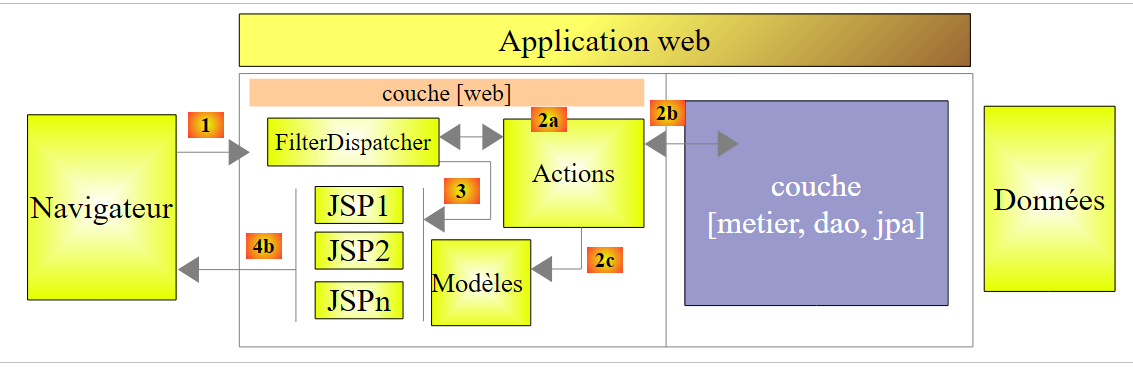

Struts 2 通过以下方式实现了所谓的 MVC 架构模式（模型 – 视图 – 控制器）：

客户端请求的处理流程如下：

请求的 URL 格式为 http://machine:port/contexte/rep1/rep2/.../Action.路径 [/rep1/rep2/.../Action] 必须与 Struts 2 配置文件中定义的某个操作（action）相对应，否则将被拒绝。操作在 XML 文件中以如下形式定义：

<package name="actions" namespace="/actions" extends="struts-default">
    <action name="Action1" class="actions.Action1">
      <result name="page1">/vues/Page1.jsp</result>
      <result name="page2">/vues/Page2.jsp</result>
    </action>
</package>

以上例为例，假设请求的 URL 为 [ http://machine:port/contexte/actions/Action1]。此时将执行以下步骤：

请求 - 浏览器客户端向控制器 [FilterDispatcher] 发起请求。该控制器处理所有客户端请求，是应用程序的入口点，即 MVC 中的 C。
处理

控制器 C 查询其配置文件，发现存在操作 actions/Action1。 namespace（第 1 行）与操作名称（第 2 行的 name 属性）拼接后，定义了操作 actions/Action1。
控制器 C 实例化了 [2a]，这是一个类型为 [actions.Action1] 的类（第 2 行的 class 属性）。该类的名称和包名可以是任意值。
如果请求的 URL 附带了 [param1=val1&param2=val2&...] 类型的参数，则 C 控制器将这些参数分配给 [actions.Action1] 类，方式如下：

[actions.Action1].setParami(valeuri) ;

因此，类 [actions.Action1] 必须针对每个预期的参数 parami 都提供相应的 setParami 方法。

控制器 C 请求类 [actions.Action1] 中的签名方法 [String execute()] 执行。该方法随后可以利用该类已获取的参数 parami。在处理用户请求时，它可能需要 [metier] 和 [2b] 层。一旦处理完客户端的请求，该方法可以调用各种响应。一个典型的例子是：
如果请求无法正确处理，则显示错误页面
否则返回确认页面

方法 execute 向控制器 C 返回一个字符串类型的结果，称为导航键。在上例中，即 [actions.Action1]。execute 可能生成两个导航键：“page1”（第 3 行）和“page2”（第 4 行）。方法 [actions.Action1]execute 方法还将更新模板 M [2c]，该模板将由页面 JSP 使用，并作为响应发送给用户。该模板可能包含以下元素：

在用户会话中实例化的 [actions.Action1] 类
用户会话
应用程序作用域数据
...

响应——控制器 C 请求显示与导航键对应的页面 JSP [3]。这是视图，即 MVC 中的 V。页面 JSP 使用 M 模型来初始化其需发送给客户端的响应中的动态部分。

现在，让我们明确 MVC 网页架构与分层架构之间的关系。实际上，这是两个不同的概念，有时会被混淆。以一个单层的 Struts 2 Web 应用程序为例：

如果我们使用 Struts 2 实现 [web] 层，虽然确实形成了 MVC 架构，但这并非多层架构。在此，[web]层将包揽一切：展示、业务逻辑、数据访问。而在Struts 2中，这些工作将由[Action]类型的类来完成。

现在，让我们来看一个多层Web架构：

[web]层可以在不使用框架且不遵循MVC模型的情况下实现。这样虽然确实形成了一个多层架构，但Web层并未实现MVC模型。

在 MVC 中，我们提到模型 M 即视图 V 的模型，即 c.a.d，即视图 V 所显示的所有数据。有时（通常），会给出 MVC 模型 M 的另一种定义：

许多作者认为，位于 [web] 层右侧的部分构成了 MVC 的 M 模型。为避免歧义，我们可以这样表述：

域模型（指 [présentation] 层右侧的所有内容）
指视图V所显示的数据时，称为视图模型

下文中，“M模型”一词将专指视图V的模型。

1.3. 使用的工具

下文将使用（2011年12月）

NetBeans 7.01（可通过网址 [http://www.netbeans.org] 获取）
适用于 NetBeans 7.01 的 Struts 2 插件，可通过以下网址获取：[http://plugins.netbeans.org/plugin/39218]
Struts 2 2.2.3 版本，可从网址 [http://struts.apache.org/] 获取

请注意，仅需从链接 [http://struts.apache.org/] 获取的 Struts 2 库，即可开发后续示例。 NetBeans 可以替换为其他开发环境（如 Eclipse、JDeveloper、IntelliJ 等），而 Struts 2 插件仅用于简化开发工作，并非必需。

1.3.1. IDE NetBeans

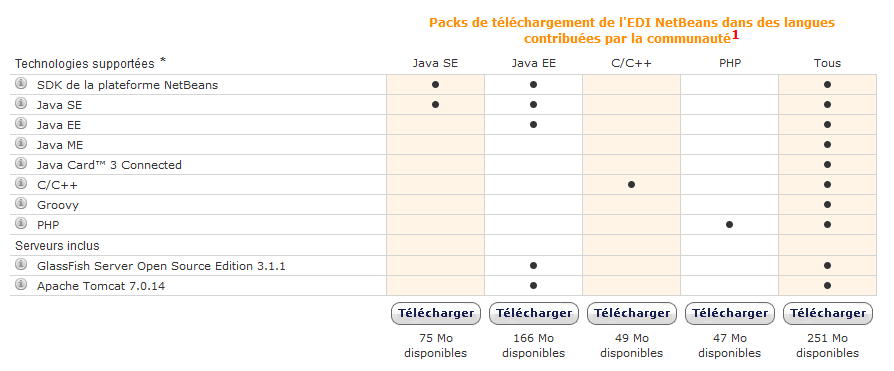

在 NetBeans 下载页面上，我们选择 Java 版本：

1.3.2. Struts 2 插件

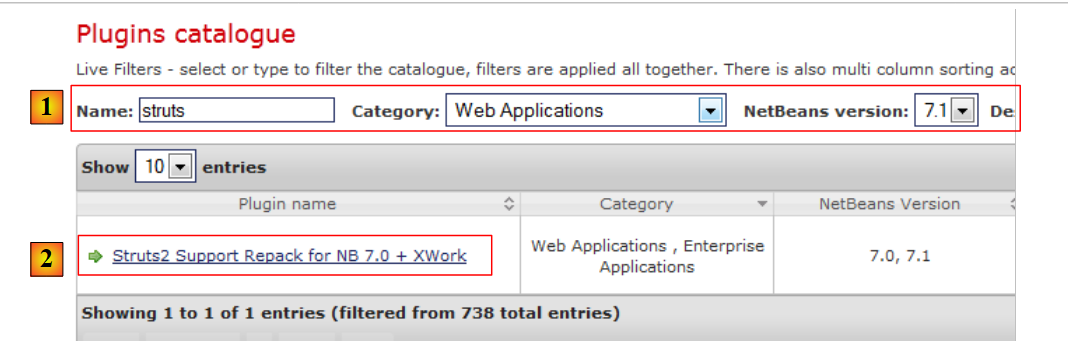

根据 NetBeans 的不同版本，该插件并非一直可用。2011 年 12 月，可在 [http://plugins.netbeans.org] 该网址找到它。该网址列出了 NetBeans 可用的各种插件，用户可以筛选所需内容。在 [1] 中，我们查询名称中包含“struts”一词的插件。

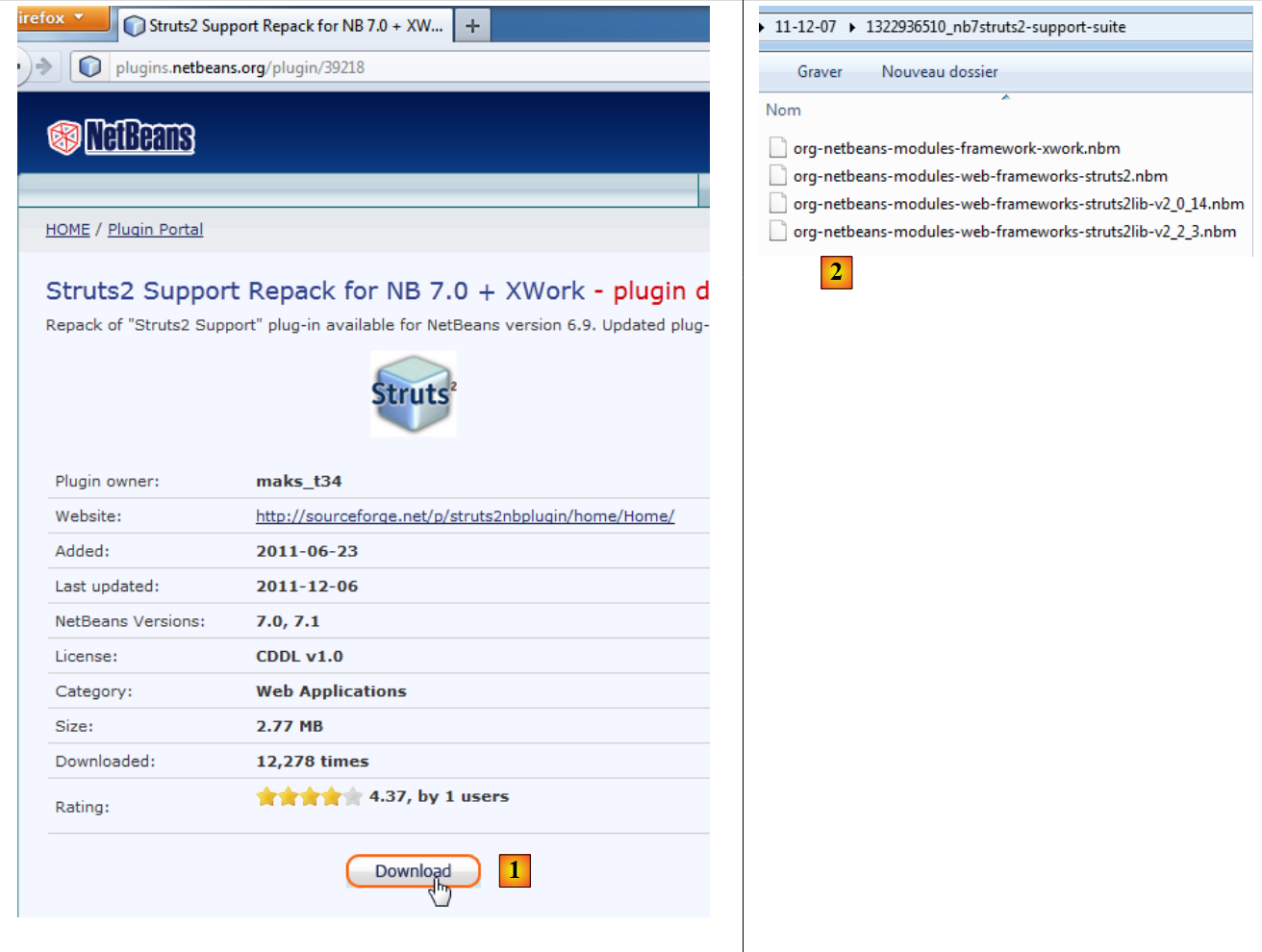

点击链接 [2]

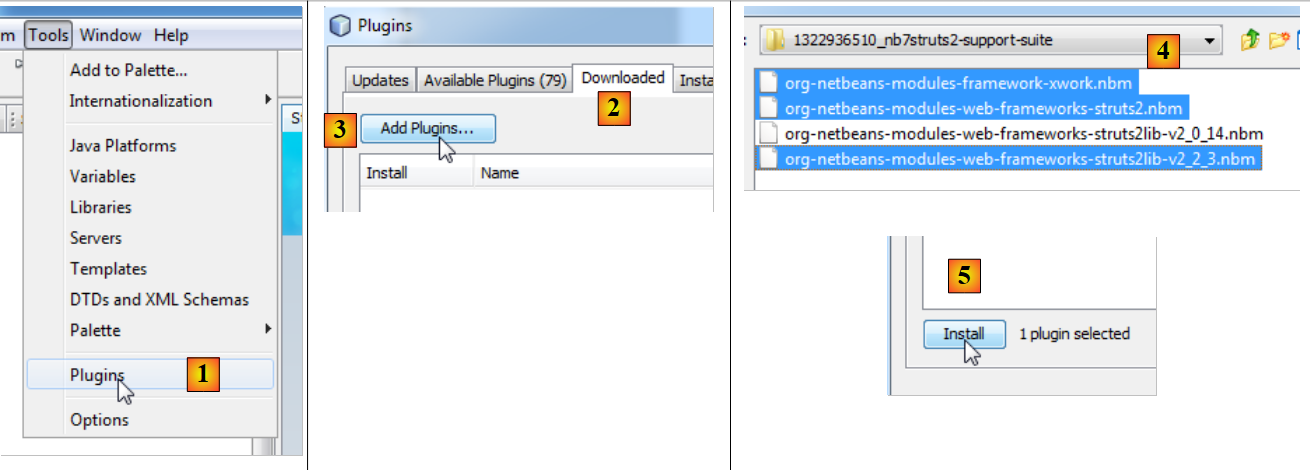

下载插件并解压 [2]。要将其集成到 NetBeans 中，可按以下步骤操作：

启动 NetBeans

在 [1] 中，选择“工具/插件”菜单
在“[2]”选项卡中，点击“[3]”按钮
在 [4] 中，选择已下载插件的 .nbm 文件。此处，我们选择 Struts 2.2.3 版本的库，而非 Struts 2.0.14 版本
返回 [2] 选项卡，点击 [5] 按钮安装所选插件。

安装插件通常需要重启 NetBeans。

1.3.3. Struts 2 库

如果已下载了适用于 NetBeans 的 Struts 2 插件，则已拥有 Struts 的主要库，但并非全部。接下来，我们将需要 Struts 2 网站上提供的某些库 [http://struts.apache.org/]。

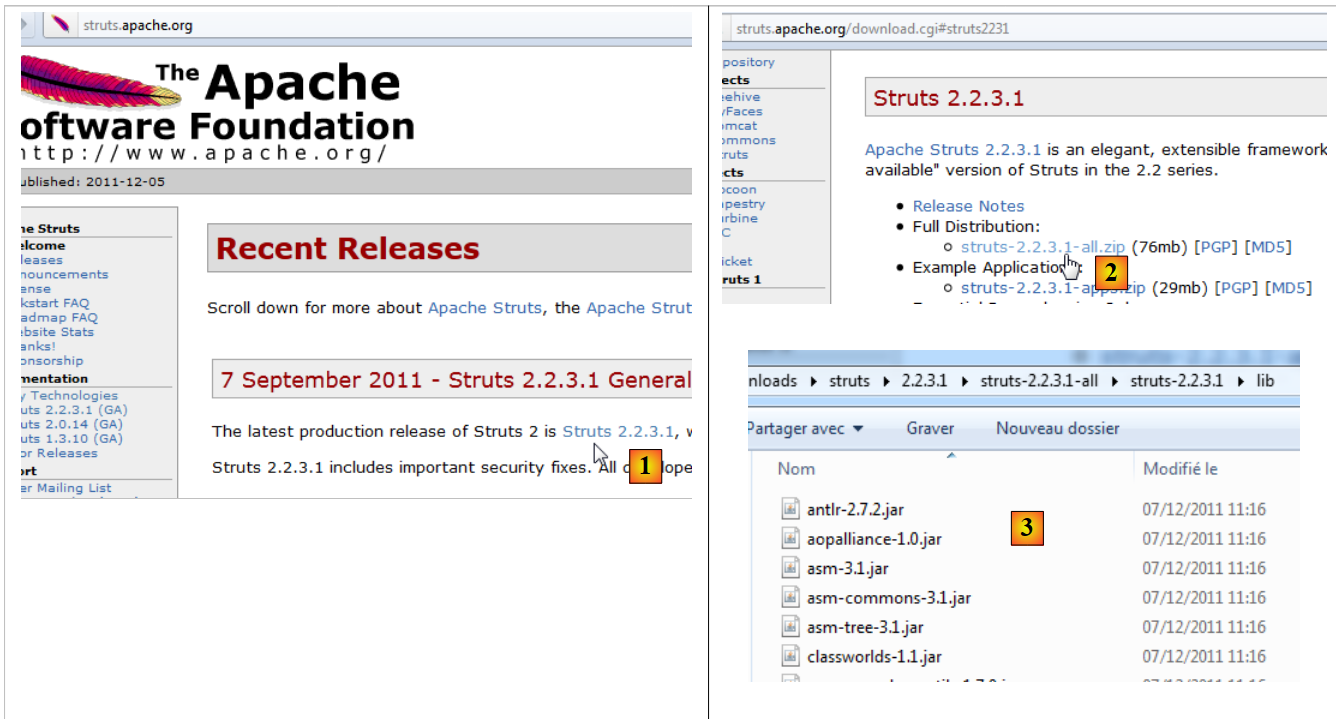

我们依次点击链接 [1] 和 [2]，下载 2.2.3.1 版本的压缩包。解压发行版后，Struts所需的库位于发行版中的 [lib] [3] 文件夹内。其中包含数十个库，因此需要确定哪些是必不可少的。此时，Struts 插件将提供帮助。
