10. Versão 5 - Aplicação Web PAM / JSF

10.1. Arquitetura da aplicação

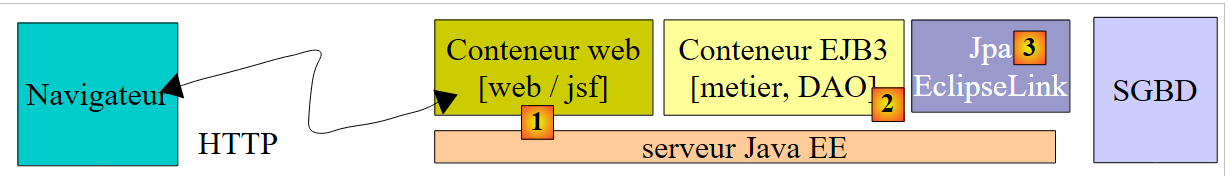

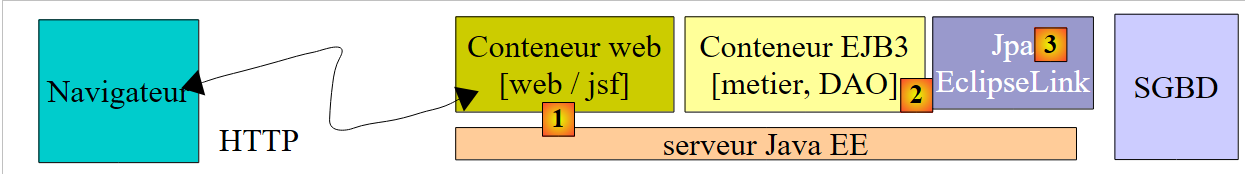

A arquitetura da aplicação Web PAM será a seguinte:

Nesta versão, o servidor GlassFish irá hospedar todas as camadas da aplicação:

a camada [web] é hospedada pelo contentor de servlets do servidor (1 abaixo)
as outras camadas [lógica de negócio, DAO, JPA] são hospedadas pelo contentor EJB3 do servidor (2 abaixo)

Os componentes [lógica de negócio, DAO] da aplicação em execução no contentor EJB3 já foram implementados na aplicação cliente/servidor discutida na Secção 7.1, que apresentava a seguinte arquitetura:

As camadas [lógica de negócios, DAO] eram executadas no contentor EJB3 do servidor GlassFish, e a camada [UI] era executada numa aplicação de consola ou Swing noutro computador:

Na arquitetura da nova aplicação:

apenas a camada [web / jsf] precisa de ser escrita. As outras camadas [negócio, DAO, JPA] já estão implementadas.

No documento [ref3], é demonstrado que uma aplicação web em que a camada web é implementada com Java Server Faces tem uma arquitetura semelhante à seguinte:

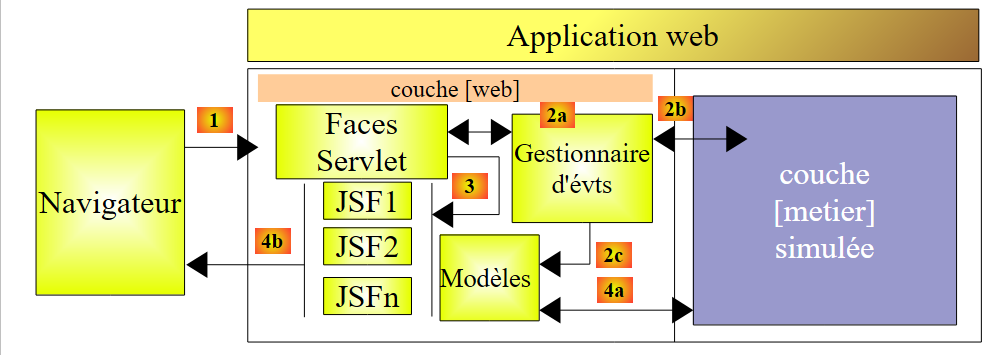

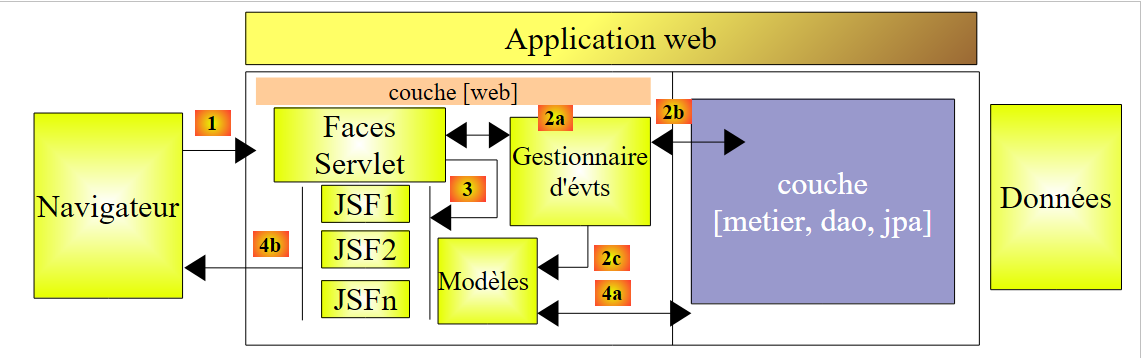

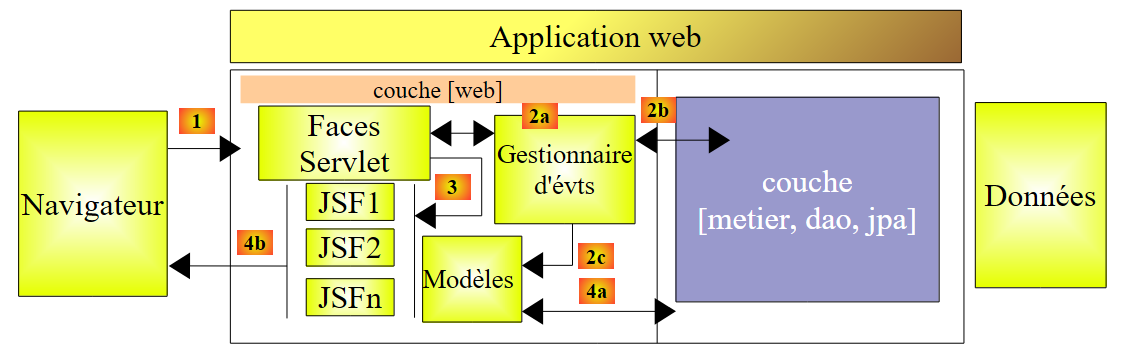

Esta arquitetura implementa o padrão de design MVC (Modelo, Vista, Controlador). O processamento de um pedido do cliente decorre da seguinte forma:

Se a solicitação for feita utilizando um GET, são executadas as duas etapas seguintes:

solicitação - o navegador do cliente envia uma solicitação ao controlador [Faces Servlet]. O controlador lida com todas as solicitações do cliente. É o ponto de entrada da aplicação. É o C em MVC.
resposta - o controlador C instrui a página JSF selecionada a renderizar. Esta é a vista, o V em MVC. A página JSF utiliza um modelo M para inicializar as partes dinâmicas da resposta que deve enviar ao cliente. Este modelo é uma classe Java que pode recorrer à camada [de negócio] [4a] para fornecer à vista V os dados de que necessita.

Se o pedido for feito através de um POST, ocorrem duas etapas adicionais entre o pedido e a resposta:

pedido - o cliente do navegador faz um pedido ao controlador [Faces Servlet].
processamento - o controlador C processa esta solicitação. De facto, uma solicitação POST é acompanhada por dados que devem ser processados. Para fazer isso, o controlador é auxiliado por manipuladores de eventos específicos da aplicação [2a]. Esses manipuladores podem requerer a camada de negócios [2b]. O manipulador de eventos pode precisar de atualizar certos modelos M [2c]. Uma vez que a solicitação do cliente tenha sido processada, ela pode desencadear várias respostas. Um exemplo clássico é:
- uma página de erro, se a solicitação não puder ser processada corretamente
- uma página de confirmação, caso contrário

O manipulador de eventos devolve um resultado do tipo string, denominado chave de navegação, ao controlador [Faces Servlet].

navegação - o controlador seleciona a página JSF (= vista) a enviar ao cliente. Esta seleção baseia-se na chave de navegação devolvida pelo manipulador de eventos.
resposta - a página JSF selecionada envia a resposta ao cliente. Utiliza o seu modelo M para inicializar as suas partes dinâmicas. Este modelo também pode recorrer à camada [de negócios] [4a] para fornecer à página JSF os dados de que necessita.

Num projeto JSF:

o controlador C é o servlet [javax.faces.webapp.FacesServlet]. Este encontra-se na biblioteca [jsf-api.jar].
As vistas V são implementadas por páginas JSF.
Os modelos M e os manipuladores de eventos são implementados por classes Java frequentemente chamadas de «backing beans».
Nas versões JSF 1.x, as definições de beans e as regras para navegar de uma página para outra são definidas no ficheiro [faces-config.xml]. Este contém a lista de vistas e as regras para a transição de uma para outra. A partir da versão 2 do JSF, as definições de beans podem ser feitas utilizando anotações, e as transições de página podem ser codificadas diretamente no código do bean.

10.2. Como funciona a aplicação

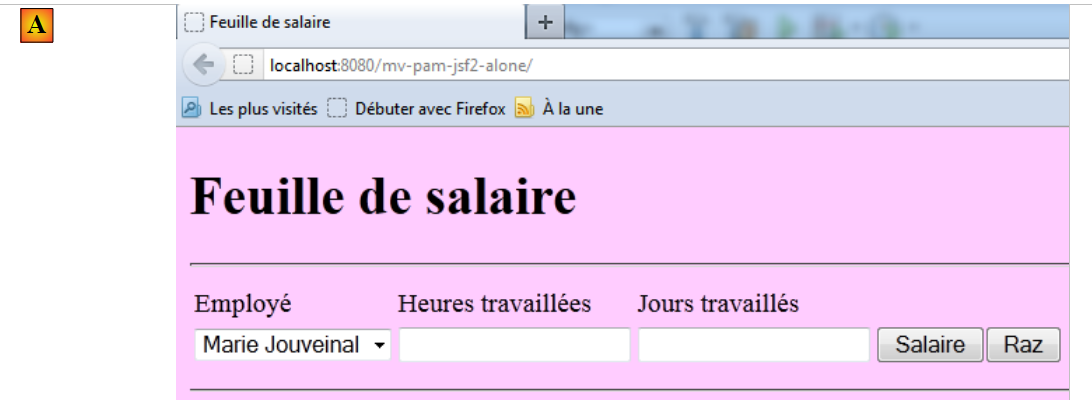

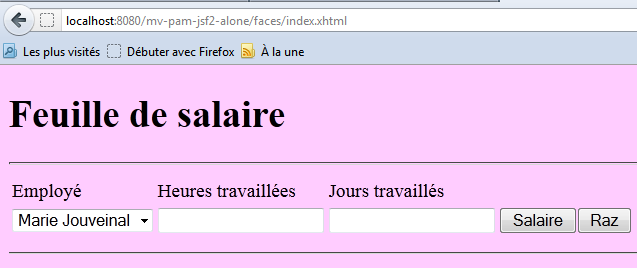

Quando a aplicação é solicitada pela primeira vez, aparece a seguinte página:

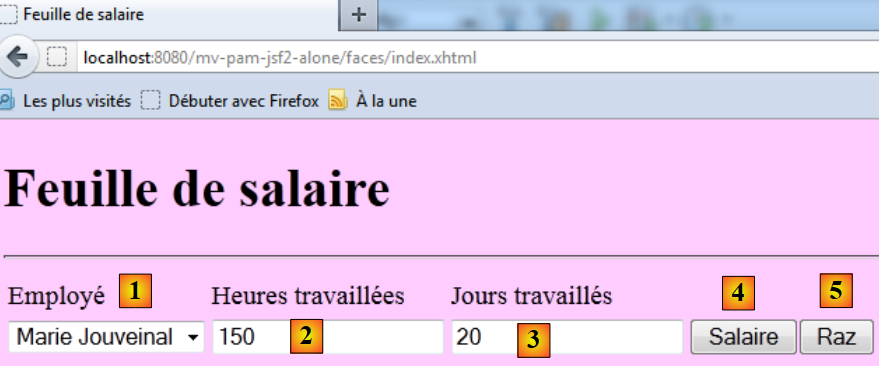

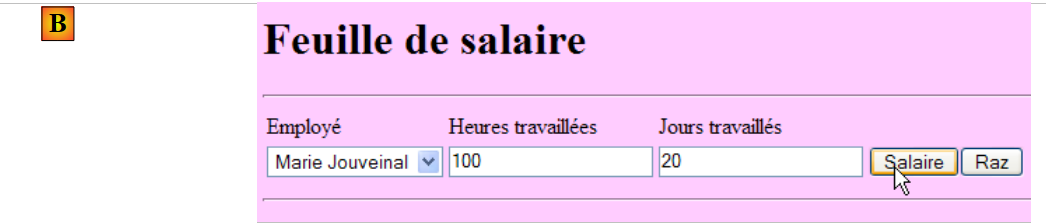

Em seguida, preencha o formulário e solicite o salário:

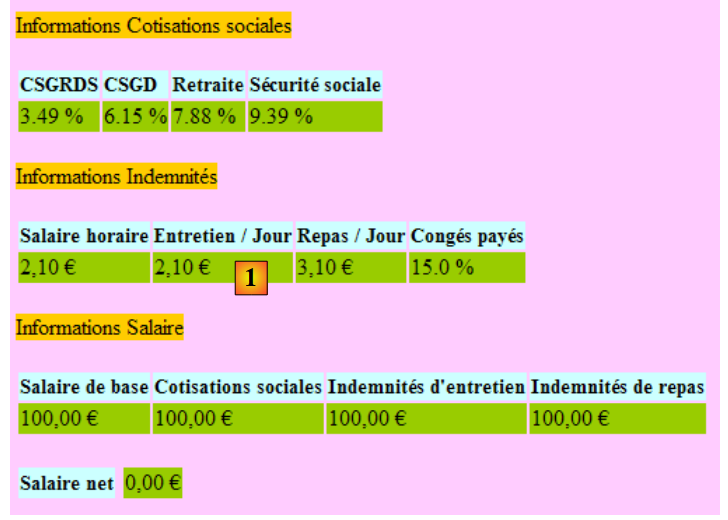

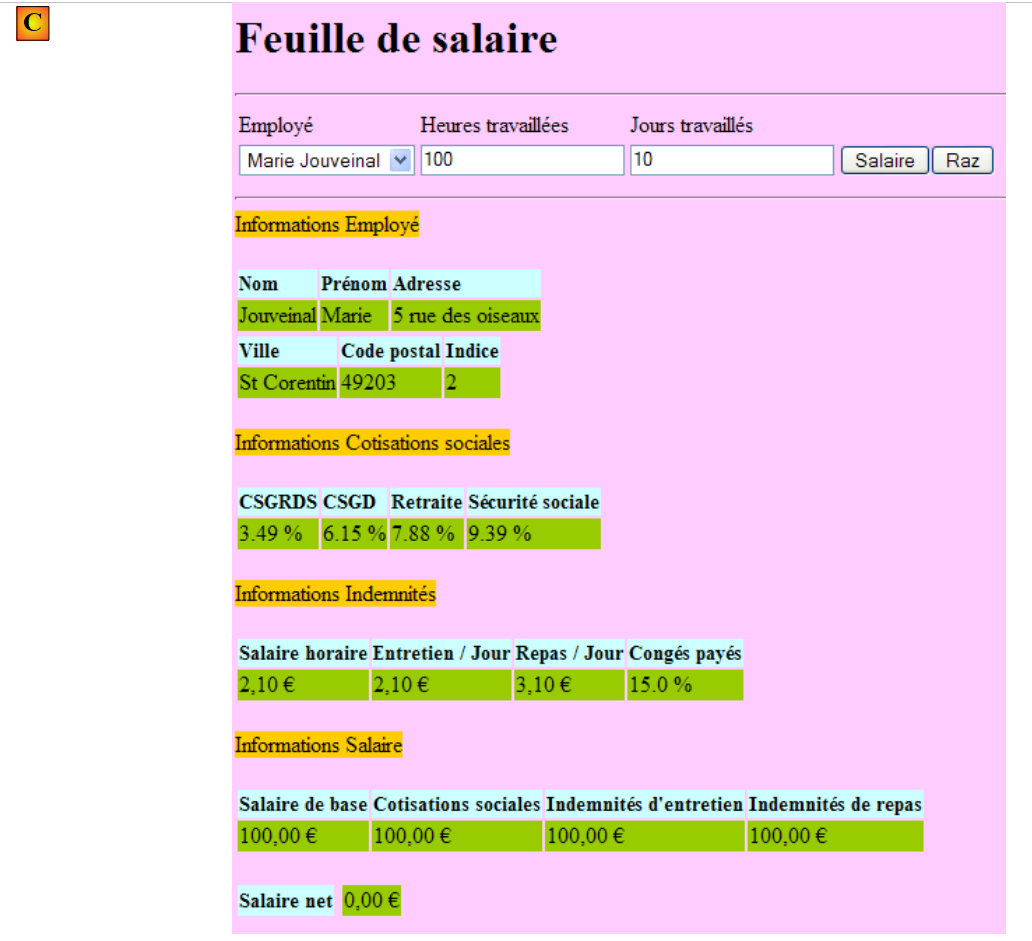

É apresentado o seguinte resultado:

Esta versão calcula um salário fictício. Não preste atenção ao conteúdo da página, mas sim ao seu layout. Ao clicar no botão [Reiniciar], volta à página [A].

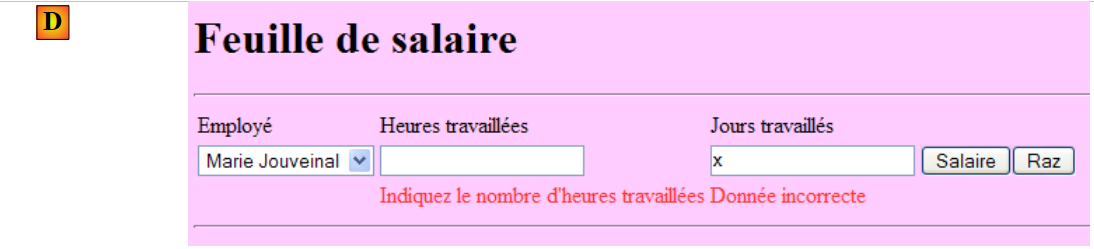

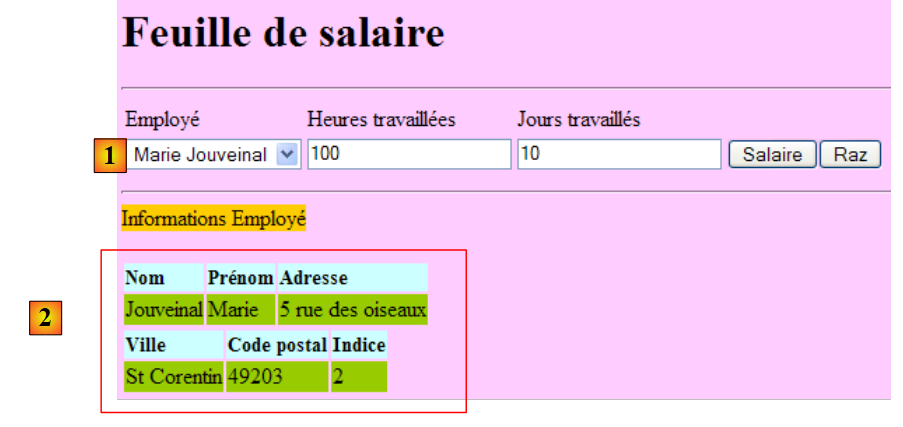

As entradas incorretas são assinaladas, como se pode ver no exemplo seguinte:

10.3. O Projeto NetBeans

Iremos construir uma versão inicial da aplicação, na qual a camada [de negócios] será simulada. Teremos a seguinte arquitetura:

Quando os manipuladores de eventos ou modelos solicitarem dados à camada [de negócios] [2b, 4a], esta fornecer-lhes-á dados fictícios. O objetivo é obter uma camada web que responda corretamente aos pedidos dos utilizadores. Uma vez alcançado este objetivo, resta apenas instalar a camada de servidor desenvolvida na Secção 7.1:

Esta será a versão 2 da versão web da nossa aplicação PAM.

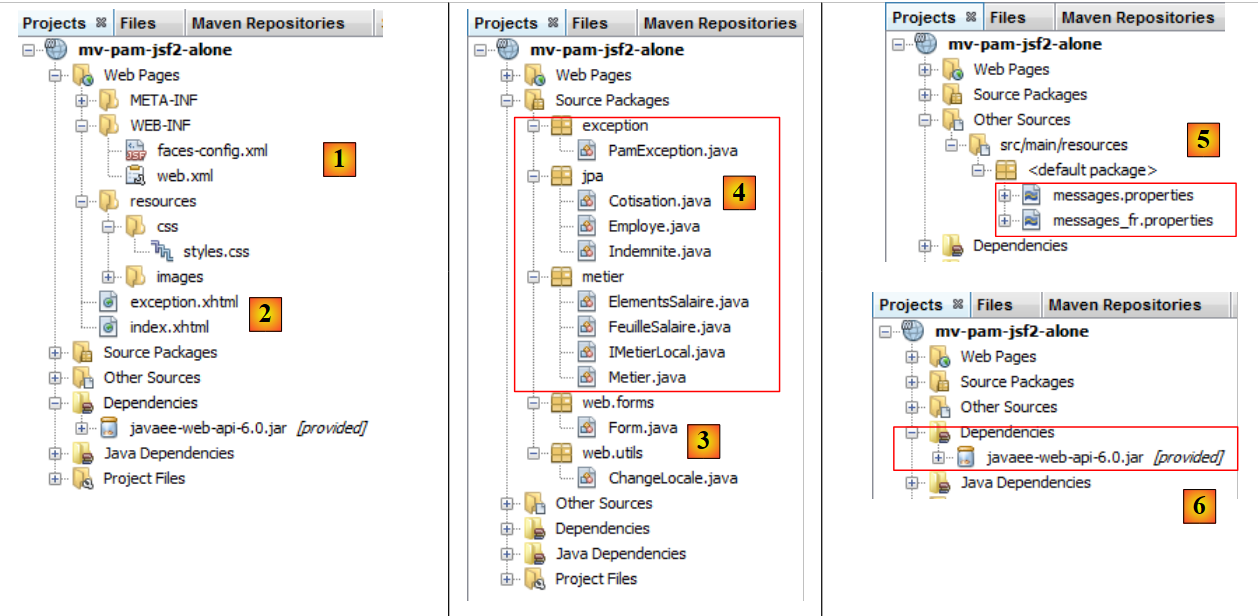

O projeto NetBeans para a versão 1 é o seguinte projeto Maven:

em [1], os ficheiros de configuração
em [2], as páginas XHTML e a folha de estilo
em [3], as classes da camada [web]
em [4], os objetos trocados entre a camada [web] e a camada [negócio], e a própria camada [negócio]
em [5], o ficheiro de mensagens para a internacionalização da aplicação
em [6], as dependências da aplicação

Iremos rever alguns destes elementos.

10.3.1. Ficheiros de configuração

O ficheiro [web.xml] é aquele gerado por predefinição pelo NetBeans, juntamente com a configuração para uma página de exceção:


<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xmlns:jaxws="http://cxf.apache.org/jaxws"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
       http://www.springframework.org/schema/beans/spring-beans-2.0.xsd
       http://www.springframework.org/schema/tx
       http://www.springframework.org/schema/tx/spring-tx-2.0.xsd
       http://cxf.apache.org/jaxws
       http://cxf.apache.org/schemas/jaxws.xsd">

  <!-- Apache CXF -->
  <import resource="classpath:META-INF/cxf/cxf.xml" />
  <import resource="classpath:META-INF/cxf/cxf-extension-soap.xml" />
  <import resource="classpath:META-INF/cxf/cxf-servlet.xml" />

  <!-- lower layers -->
  <import resource="classpath:spring-config-metier-dao.xml" />

  <!-- web service -->
  <bean id="wsMetier" class="pam.ws.PamWsMetier">
    <property name="metier" ref="metier"/>
  </bean>
  <jaxws:endpoint id="wsmetier"
                  implementor="#wsMetier"
                  address="/metier">
  </jaxws:endpoint>

</beans>

linha 30: [index.html] é a página inicial da aplicação
linhas 32–39: configuração da página de exceção

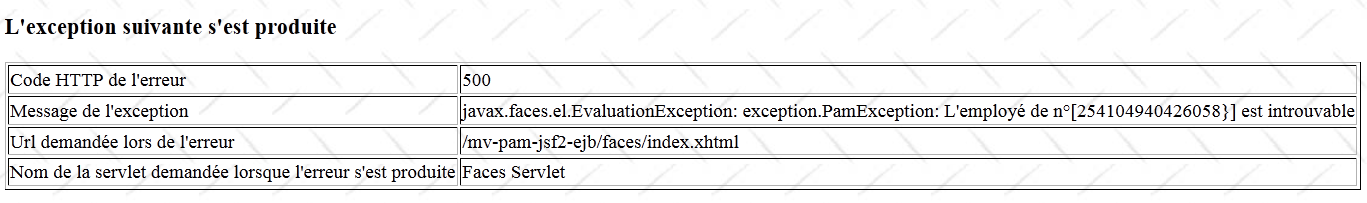

A página [exception.html] foi retirada de [ref3]. O seu código é o seguinte:

<?xml version="1.0" encoding="UTF-8"?>
<web-app version="3.0" xmlns="http://java.sun.com/xml/ns/javaee" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-app_3_0.xsd">
  <context-param>
    <param-name>javax.faces.STATE_SAVING_METHOD</param-name>
    <param-value>client</param-value>
  </context-param>
  <context-param>
    <param-name>javax.faces.FACELETS_SKIP_COMMENTS</param-name>
    <param-value>true</param-value>
  </context-param>
  <context-param>
    <param-name>javax.faces.PROJECT_STAGE</param-name>
    <param-value>Development</param-value>
  </context-param>
  <servlet>
    <servlet-name>Faces Servlet</servlet-name>
    <servlet-class>javax.faces.webapp.FacesServlet</servlet-class>
    <load-on-startup>1</load-on-startup>
  </servlet>
  <servlet-mapping>
    <servlet-name>Faces Servlet</servlet-name>
    <url-pattern>/faces/*</url-pattern>
  </servlet-mapping>
  <session-config>
    <session-timeout>
      30
    </session-timeout>
  </session-config>
  <welcome-file-list>
    <welcome-file>faces/index.xhtml</welcome-file>
  </welcome-file-list>
  <error-page>
    <error-code>500</error-code>
    <location>/faces/exception.xhtml</location>
  </error-page>
  <error-page>
    <exception-type>java.lang.Exception</exception-type>
    <location>/faces/exception.xhtml</location>
  </error-page>
</web-app>

Qualquer exceção que não seja explicitamente tratada pelo código da aplicação web fará com que seja apresentada uma página semelhante à seguinte:

O ficheiro [faces-config.xml] terá o seguinte conteúdo:

<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">

<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html"
      xmlns:f="http://java.sun.com/jsf/core">
  <f:view locale="#{changeLocale.locale}">
    <h:head>
      <title>JSF</title>
      <h:outputStylesheet library="css" name="styles.css"/>
    </h:head>
    <h:body style="background-image: url('${request.contextPath}/resources/images/standard.jpg');">
      <h:form id="formulaire">
        <h3><h:outputText value="#{msg['exception.header']}"/></h3>
        <h:panelGrid columnClasses="col1,col2" columns="2" border="1">
          <h:outputText value="#{msg['exception.httpCode']}"/>
          <h:outputText value="#{requestScope['javax.servlet.error.status_code']}"/>
          <h:outputText value="#{msg['exception.message']}"/>
          <h:outputText value="#{requestScope['javax.servlet.error.exception']}"/>
          <h:outputText value="#{msg['exception.requestUri']}"/>
          <h:outputText value="#{requestScope['javax.servlet.error.request_uri']}"/>
          <h:outputText value="#{msg['exception.servletName']}"/>
          <h:outputText value="#{requestScope['javax.servlet.error.servlet_name']}"/>
        </h:panelGrid>
      </h:form>
    </h:body>
  </f:view>
</html>

Tenha em atenção os seguintes pontos:

Linhas 9–14: O ficheiro [messages.properties] será utilizado para a internacionalização da página. Estará acessível nas páginas XHTML através da chave msg.
Linha 15: define o ficheiro [messages.properties] como a fonte prioritária para as mensagens de erro apresentadas pelas tags <h:messages> e <h:message>. Isto permite-lhe substituir determinadas mensagens de erro padrão do JSF. Esta funcionalidade não é utilizada aqui.

10.3.2. A folha de estilo

O ficheiro [styles.css] é o seguinte:

<?xml version="1.0" encoding="UTF-8"?>
<!-- =========== FULL CONFIGURATION FILE ================================== -->
<faces-config version="2.0"
              xmlns="http://java.sun.com/xml/ns/javaee"
              xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
              xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-facesconfig_2_0.xsd">

  <application>
    <resource-bundle>
      <base-name>
        messages
      </base-name>
      <var>msg</var>
    </resource-bundle>
    <message-bundle>messages</message-bundle>
  </application>
</faces-config>

Aqui estão alguns exemplos de código JSF que utilizam estes estilos:

`<h:outputText value="#{msg['form.infos.employee']}" styleClass="titleInfo"/>`
`<h:panelGrid colunas="3" rowClasses="label,info">`
`<h:message for="hoursWorked" styleClass="error"/>`

10.3.3. O ficheiro de mensagens

O ficheiro de mensagens [messages_fr.properties] é o seguinte:


.libelle{
   background-color: #ccffff;
   font-family: 'Times New Roman',Times,serif;
   font-size: 14px;
   font-weight: bold
}
body{
   background-color: #ffccff
}

.error{
   color: #ff3333
}

.info{
   background-color: #99cc00
}

.titreInfos{
   background-color: #ffcc00
}

Todas estas mensagens são utilizadas na página [index.xhtml], exceto as das linhas 11–15, que são utilizadas na página [exception.xhtml].

10.3.4. O âmbito dos beans

O bean [web.forms.Form] terá um âmbito de pedido:


form.titre=Feuille de salaire
form.comboEmployes.libell\u00e9=Employ\u00e9
form.heuresTravaill\u00e9es.libell\u00e9=Heures travaill\u00e9es
form.joursTravaill\u00e9s.libell\u00e9=Jours travaill\u00e9s
form.heuresTravaill\u00e9es.required=Indiquez le nombre d'heures travaill\u00e9es
form.heuresTravaill\u00e9es.validation=Donn\u00e9e incorrecte
form.joursTravaill\u00e9s.required=Indiquez le nombre de jours travaill\u00e9s
form.joursTravaill\u00e9s.validation=Donn\u00e9e incorrecte
form.btnSalaire.libell\u00e9=Salaire
form.btnRaz.libell\u00e9=Raz
exception.header=L'exception suivante s'est produite
exception.httpCode=Code HTTP de l'erreur
exception.message=Message de l'exception
exception.requestUri=Url demand\u00e9e lors de l'erreur
exception.servletName=Nom de la servlet demand\u00e9e lorsque l'erreur s'est produite
form.infos.employ\u00e9=Informations Employ\u00e9
form.employe.nom=Nom
form.employe.pr\u00e9nom=Pr\u00e9nom
form.employe.adresse=Adresse
form.employe.ville=Ville
form.employe.codePostal=Code postal
form.employe.indice=Indice
form.infos.cotisations=Informations Cotisations sociales
form.cotisations.csgrds=CSGRDS
form.cotisations.csgd=CSGD
form.cotisations.retraite=Retraite
form.cotisations.secu=S\u00e9curit\u00e9 sociale
form.infos.indemnites=Informations Indemnit\u00e9s
form.indemnites.salaireHoraire=Salaire horaire
form.indemnites.entretienJour=Entretien / Jour
form.indemnites.repasJour=Repas / Jour
form.indemnites.cong\u00e9sPay\u00e9s=Cong\u00e9s pay\u00e9s
form.infos.salaire=Informations Salaire
form.salaire.base=Salaire de base
form.salaire.cotisationsSociales=Cotisations sociales
form.salaire.entretien=Indemnit\u00e9s d'entretien
form.salaire.repas=Indemnit\u00e9s de repas
form.salaire.net=Salaire net

O bean [web.utils.ChangeLocale] terá âmbito de aplicação:


import java.io.Serializable;
import javax.faces.bean.ManagedBean;
import javax.faces.bean.RequestScoped;

@ManagedBean
@RequestScoped
public class Form implements Serializable {

10.3.5. A camada [de negócios]

A camada [de negócios] implementa a seguinte interface IMetierLocal:


package web.utils;

import java.io.Serializable;
import javax.faces.bean.ManagedBean;
import javax.faces.bean.SessionScoped;

@ManagedBean
@SessionScoped
public class ChangeLocale implements Serializable{
  // page locale
  private String locale="fr";

  public ChangeLocale() {
  }

  public String setFrenchLocale(){
    locale="fr";
    return null;
  }

  public String setEnglishLocale(){
    locale="en";
    return null;
  }

  public String getLocale() {
    return locale;
  }

  public void setLocale(String locale) {
    this.locale = locale;
  }


}

Esta interface é a utilizada no lado do servidor da aplicação cliente/servidor descrita na Secção 7.1.

A classe Business que iremos utilizar para testar a camada [web] implementa esta interface da seguinte forma:


package metier;

import java.util.List;
import javax.ejb.Local;
import jpa.Employe;

@Local
public interface IMetierLocal {
  // get your payslip
  FeuilleSalaire calculerFeuilleSalaire(String SS, double nbHeuresTravaillées, int nbJoursTravaillés );
  // list of employees
  List<Employe> findAllEmployes();
}

Deixamos ao leitor a tarefa de decifrar este código. Repare no método utilizado: para evitar ter de implementar a parte EJB da aplicação, simulamos a camada [business]. Assim que a camada [web] for verificada como correta, podemos então substituí-la pela camada [business] real.

10.4. O formulário [index.xhtml] e o seu modelo [Form.java]

Vamos agora construir a página XHTML do formulário e o seu modelo.

Leitura recomendada em [ref3]:

Exemplo #3 (mv-jsf2-03) para a lista de tags que podem ser usadas num formulário
Exemplo #4 (mv-jsf2-04) para listas suspensas preenchidas pelo modelo
Exemplo #6 (mv-jsf2-06) para validação de entradas
Exemplo #7 (mv-jsf2-07) para o tratamento do botão [Limpar]

10.4.1. Passo 1

Pergunta: Crie o formulário [index.xhtml] e o seu modelo [Form.java] necessários para apresentar a seguinte página:

Os componentes de entrada são os seguintes:

`N.º`	id	Tipo JSF	modelo	função
`1`	comboEmployees	<h:selectOneMenu>	String comboEmployeesValue List<Employee> getEmployees()	contém a lista de funcionários no formato "nome apelido".
`2`	horasTrabalhadas	<h:inputText>	String horasTrabalhadas	número de horas trabalhadas - número real
`3`	diasTrabalhados	<h:inputText>	String diasTrabalhados	número de dias trabalhados - inteiro
`4`	btnSalário	<h:commandButton>		inicia o cálculo do salário
`5`	btnReset	<h:commandButton>		redefine o formulário para o seu estado inicial

O método getEmployees irá devolver uma lista de funcionários recuperados da camada [business]. Os objetos apresentados pela caixa combinada terão o atributo itemValue definido com o número de segurança social do funcionário e o atributo itemLabel definido com uma cadeia de caracteres composta pelo nome e apelido do funcionário.
Os botões [Salário] e [Limpar] não estarão ligados a manipuladores de eventos por enquanto.
A validade da entrada será verificada.

Teste esta versão. Em particular, verifique se os erros de entrada são devidamente sinalizados.

Nota: É importante que os atributos ID dos componentes da página não contenham caracteres acentuados. Com o Glassfish 3.1.2, isto faz com que a aplicação entre em falha.

10.4.2. Passo 2

Pergunta: Preencha o formulário [index.xhtml] e o seu modelo [Form.java] para apresentar a seguinte página assim que o botão [Salary] for clicado:

O botão [Salário] será associado ao manipulador de eventos calculateSalary do modelo. Este método utilizará o método calculatePaystub da camada [business]. Este recibo de vencimento será gerado para o funcionário selecionado em [1].

No modelo, o recibo de vencimento será representado pelo seguinte campo privado:


package metier;

...
public class Metier implements IMetierLocal {

  // employee dictionary indexed by n° SS
  private Map<String,Employe> hashEmployes=new HashMap<String,Employe>();
  // list of employees
  private List<Employe> listEmployes;

  // get your payslip
  public FeuilleSalaire calculerFeuilleSalaire(String SS,
    double nbHeuresTravaillées, int nbJoursTravaillés) {
    // we retrieve employee n° SS
    Employe e=hashEmployes.get(SS);
    // we make a fiictive payslip
    return new FeuilleSalaire(e,new Cotisation(3.49,6.15,9.39,7.88),new ElementsSalaire(100,100,100,100,100));
  }

  // list of employees
  public List<Employe> findAllEmployes() {
    if(listEmployes==null){
      // create a list of two employees
      listEmployes=new ArrayList<Employe>();
      listEmployes.add(new Employe("254104940426058","Jouveinal","Marie","5 rue des oiseaux","St Corentin","49203",new Indemnite(2,2.1,2.1,3.1,15)));
      listEmployes.add(new Employe("260124402111742","Laverti","Justine","La brûlerie","St Marcel","49014",new Indemnite(1,1.93,2,3,12)));
      // employee dictionary indexed by n° SS
      for(Employe e:listEmployes){
        hashEmployes.put(e.getSS(),e);
      }
    }
    // we return the list of employees
    return listEmployes;
  }
}

que possui métodos get e set.

Para recuperar as informações contidas neste objeto, pode escrever expressões como as seguintes na página JSF:


  private FeuilleSalaire feuilleSalaire;

A expressão no atributo value será avaliada da seguinte forma:

[form].getPayrollSheet().getEmployee().getName(), em que [form] representa uma instância da classe [Form.java]. O leitor pode verificar que os métodos get aqui utilizados existem efetivamente nas classes [Form], [PayrollSheet] e [Employee], respetivamente. Se assim não fosse, seria lançada uma exceção ao avaliar a expressão.

Teste esta nova versão.

10.4.3. Passo 3

Pergunta: Preencha o formulário [index.xhtml] e o seu modelo [Form.java] para obter as seguintes informações adicionais:

Seguiremos a mesma abordagem de antes. Existe um problema com o símbolo da moeda do euro encontrado em [1], por exemplo. Numa aplicação internacionalizada, seria preferível utilizar o formato de exibição e o símbolo da moeda da localização selecionada (en, de, fr, ...). Isto pode ser conseguido da seguinte forma:


<h:outputText value="#{form.feuilleSalaire.employe.nom}"/>

Poderíamos ter escrito:


          <h:outputFormat value="{0,number,currency}">
            <f:param value="#{form.feuilleSalaire.employe.indemnite.entretienJour}"/>
</h:outputFormat>

mas com a localização en_GB (inglês britânico), o montante continuaria a ser apresentado em euros, quando deveria ser em libras (£). A tag <h:outputFormat> permite que a informação seja apresentada com base na localização da página JSF apresentada:

linha 1: exibe o parâmetro {0}, que é um número representando um valor monetário
linha 2: a tag <f:param> atribui um valor ao parâmetro {0}. Uma segunda tag <f:param> atribuiria um valor ao parâmetro rotulado como {1}, e assim por diante.

10.4.4. Passo 4

Leitura recomendada: Exemplo #7 (mv-jsf2-07) em [ref3].

Pergunta: Preencha o formulário [index.xhtml] e o seu modelo [Form.java] para tratar do botão [Reset].

O botão [Reset] restaura o formulário para o estado em que se encontrava quando foi solicitado pela primeira vez através de um pedido GET. Existem vários desafios aqui. Alguns foram explicados em [ref3].

O formulário devolvido pelo botão [Raz] não é o formulário completo, mas apenas a parte preenchida do mesmo:

Este resultado pode ser obtido utilizando uma tag <f:subview> da seguinte forma:


          <h:outputText value="#{form.feuilleSalaire.employe.indemnite.entretienJour} є">

A tag <f:subview> engloba toda a parte do formulário que pode ser exibida ou ocultada. Qualquer componente pode ser exibido ou ocultado utilizando o atributo rendered. Se rendered="true", o componente é exibido; se rendered="false", não é. Se o atributo rendered obtiver o seu valor do modelo, a exibição do componente pode ser controlada programaticamente.

No exemplo acima, iremos controlar a exibição da vista viewInfos utilizando o seguinte campo:


      <f:subview id="viewInfos" rendered="#{form.viewInfosIsRendered}">
... la partie du formulaire qu'on veut pouvoir ne pas afficher
</f:subview>

juntamente com os seus métodos get e set. Os métodos que tratam dos cliques nos botões [Salário] e [Limpar] irão atualizar este valor booleano, dependendo se a vista viewInfos deve ser exibida ou não.
