6. Versão 2: Arquitetura OpenEJB / JPA

6.1. Introdução aos princípios da migração

Apresentamos aqui os princípios que irão reger a migração de uma aplicação JPA / Spring / Hibernate para uma aplicação JPA / OpenEJB / EclipseLink. A criação dos projetos Maven será abordada no parágrafo 6.2.

6.1.1. As duas arquiteturas

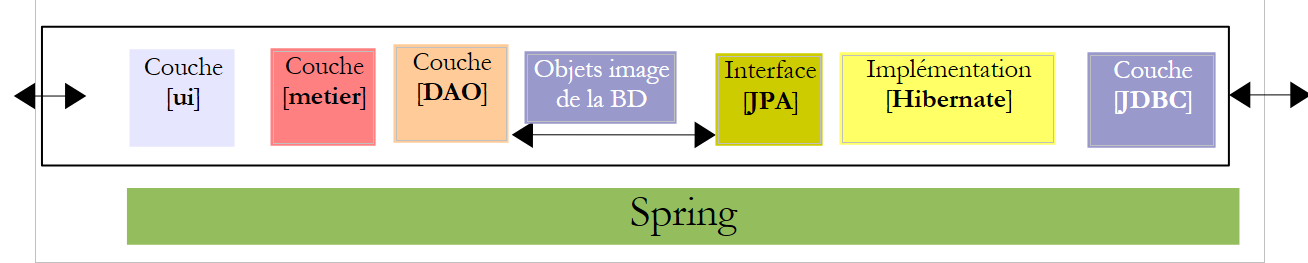

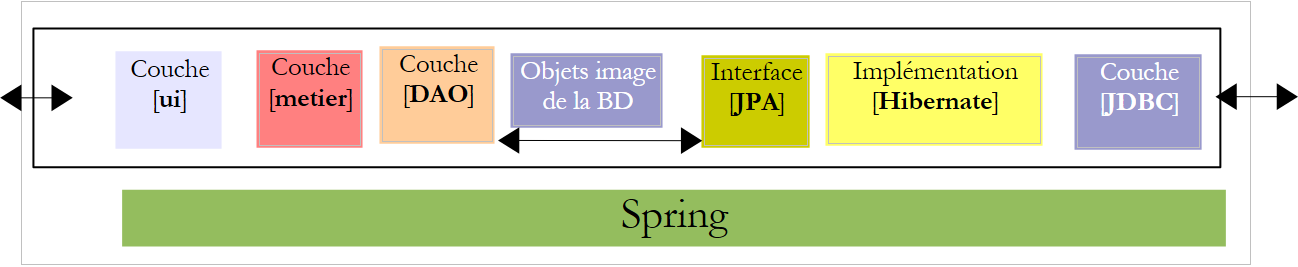

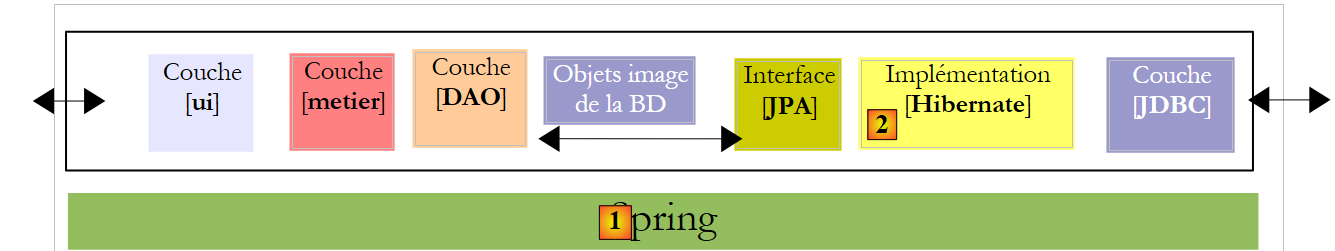

A implementação atual com Spring / Hibernate

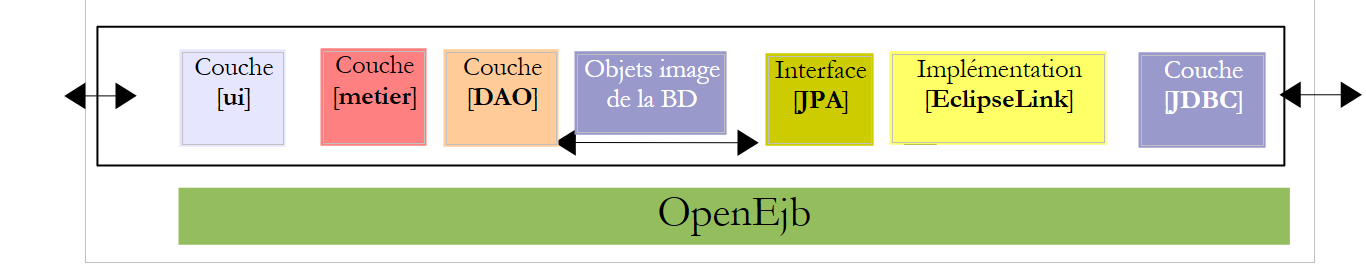

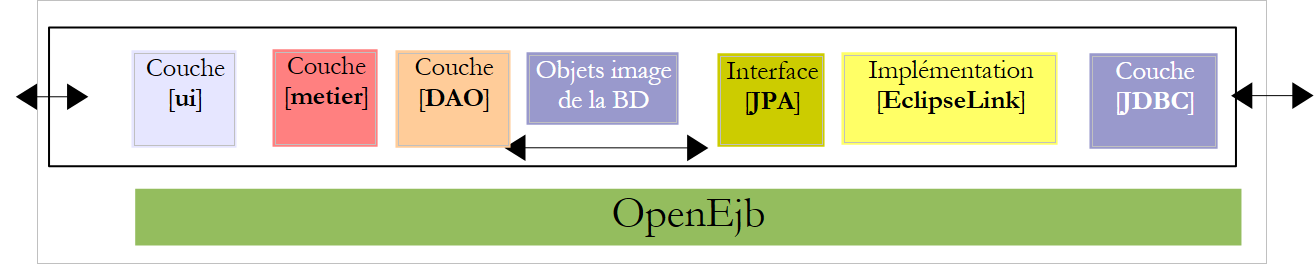

A implementação a construir com OpenEJB / EclipseLink

6.1.2. As bibliotecas dos projetos

  • as camadas [DAO] e [metier] já não são instanciadas pelo Spring. São instanciadas pelo contentor OpenEJB.
  • As bibliotecas do contentor Spring e a respetiva configuração são substituídas pelas bibliotecas do contentor OpenEJB e pela respetiva configuração.
  • As bibliotecas da camada JPA / Hibernate são substituídas pelas da camada JPA / EclipseLink

  • O ficheiro [META-INF/persistence.xml], que configura a camada JPA, passa a ter o seguinte conteúdo:
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
<?xml version="1.0" encoding="UTF-8"?>
<persistence version="2.0" xmlns="http://java.sun.com/xml/ns/persistence" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/persistence http://java.sun.com/xml/ns/persistence/persistence_2_0.xsd">
  <persistence-unit name="pam-openejb-ui-metier-dao-jpa-eclipselinkPU" transaction-type="JTA">
     <!-- entidades JPA -->
    <class>jpa.Cotisation</class>
    <class>jpa.Employe</class>
    <class>jpa.Indemnite</class>
     <!-- o fornecedor JPA é EclipseLink -->
    <provider>org.eclipse.persistence.jpa.PersistenceProvider</provider>
     <!-- propriedades do fornecedor -->
    <properties>
      <property name="eclipselink.ddl-generation" value="create-tables"/>
    </properties>
  </persistence-unit>
</persistence>
  • linha 3: as transações num contentor EJB são do tipo JTA (Java Transaction API). Com o Spring, eram do tipo RESOURCE_LOCAL.
  • linha 9: a implementação JPA utilizada é a EclipseLink
  • linhas 5-7: as entidades geridas pela camada JPA
  • linhas 11-13: propriedades do provedor EclipseLink
  • linha 12: a cada execução, as tabelas serão criadas

As características JDBC da fonte de dados JTA utilizada pelo contentor OpenEJB serão especificadas pelo seguinte ficheiro de configuração [conf/openejb.conf]:

1
2
3
4
5
6
7
8
<?xml version="1.0"?>
<openejb>
  <Resource id="Default JDBC Database">
    JdbcDriver com.mysql.jdbc.Driver
    JdbcUrl jdbc:mysql://localhost:3306/dbpam_eclipselink
    UserName root
  </Resource>
</openejb>
  • linha 3: utiliza-se o ID «Default JDBC Database» quando se trabalha com um contentor OpenEJB incorporado (embedded) na própria aplicação.
  • linha 5: utilizamos uma base de dados MySQL [dbpam_eclipselink]

6.1.4. Implementação da camada [DAO] por meio de EJB

  • As classes que implementam a camada [DAO] passam a ser EJB. Tomemos como exemplo a classe [CotisationDao]:

A interface [ICotisationDao] na versão Spring era a seguinte:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
package dao;

import java.util.List;
import jpa.Cotisation;

public interface ICotisationDao {
   // criar uma nova contribuição
  Cotisation create(Cotisation cotisation);
   // alterar uma contribuição existente
  Cotisation edit(Cotisation cotisation);
   // eliminar uma contribuição existente
  void destroy(Cotisation cotisation);
   // procurar uma contribuição específica
  Cotisation find(Long id);
   // obter todos os objetos «Contribuição»
  List<Cotisation> findAll();

}

A EJB irá implementar esta mesma interface de duas formas diferentes: uma local e outra remota. A interface local pode ser utilizada por um cliente em execução no mesmo JVM, enquanto a interface remota pode ser utilizada por um cliente em execução noutro JVM.

A interface local:

1
2
3
4
5
6
7
package dao;

import javax.ejb.Local;

@Local
public interface ICotisationDaoLocal extends ICotisationDao{
}
  • linha 6: a interface [ICotisationDaoLocal] herda da interface [ICotisationDao] para adotar todos os seus métodos. Não adiciona novos métodos.
  • linha 5: a anotação @Local torna-a uma interface local para a EJB, que a irá implementar.

A interface remota:

1
2
3
4
5
6
7
package dao;

import javax.ejb.Remote;

@Remote
public interface ICotisationDaoRemote extends ICotisationDao{
}
  • linha 6: a interface [ICotisationDaoRemote] herda da interface [ICotisationDao] para adotar todos os seus métodos. Não adiciona novos métodos.
  • linha 5: a anotação @Remote torna-a uma interface remota para a EJB, que a irá implementar.

A camada [DAO] é implementada por um EJB que implementa ambas as interfaces (o que não é obrigatório):

1
2
3
4
5
6
@Stateless()
@TransactionAttribute(TransactionAttributeType.REQUIRED)
public class CotisationDao implements ICotisationDaoLocal, ICotisationDaoRemote {

  @PersistenceContext
  private EntityManager em;
  • linha 1: a anotação @Stateless, que torna a classe um EJB
  • linha 2: a anotação @TransactionAttribute, que faz com que cada método da classe seja executado no âmbito de uma transação.
  • linha 5: a anotação @PersistenceContext que injeta na classe [CotisationDao] o EntityManager da camada JPA. É idêntica à que tínhamos na versão Spring.

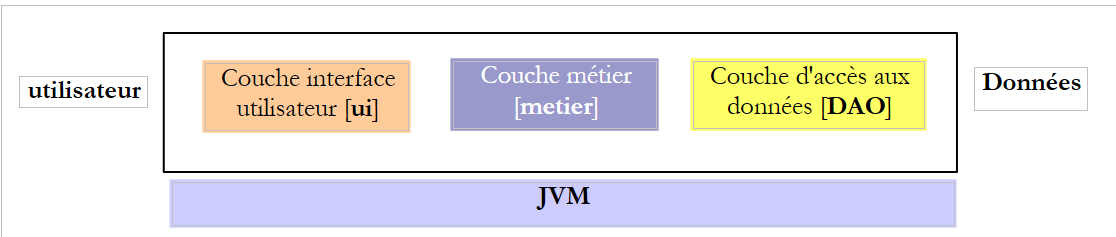

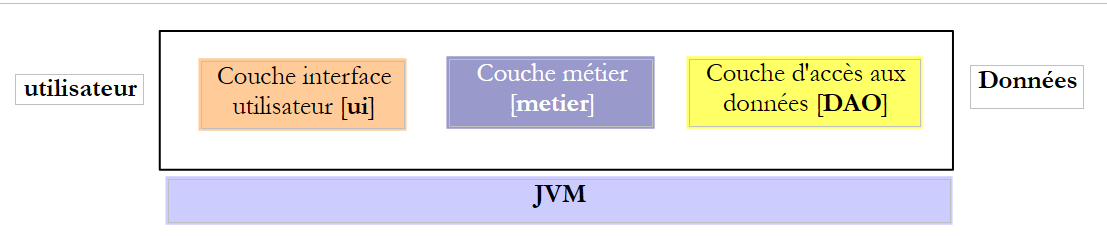

Quando a interface local da camada [DAO] é utilizada, o cliente dessa interface é executado na mesma JVM.

Acima, as camadas [metier] e [DAO] trocam objetos por referência. Quando uma camada altera o objeto partilhado, a outra camada deteta essa alteração.

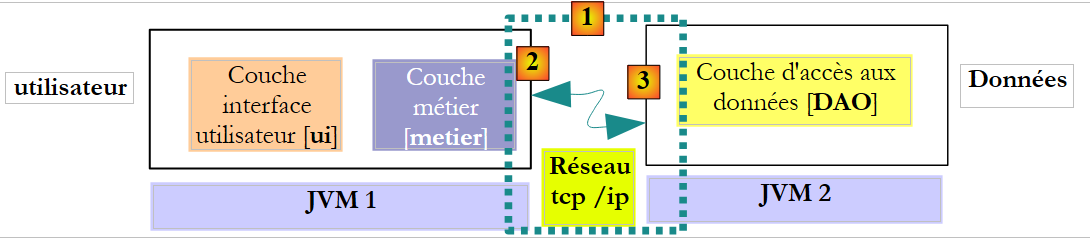

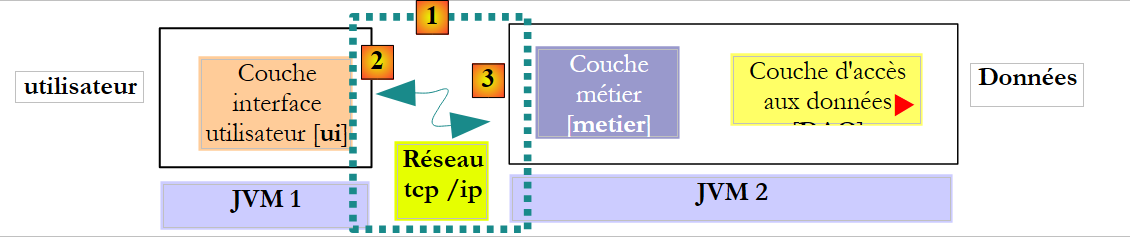

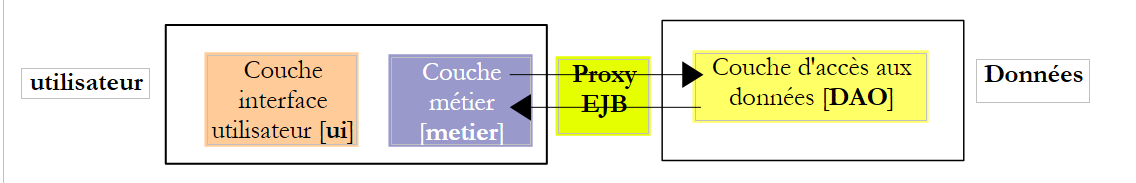

Quando a interface remota da camada [DAO] é utilizada, o cliente dessa interface é normalmente executado noutra JVM.

No exemplo acima, as camadas [metier] e [DAO] trocam objetos por valor (serialização do objeto trocado). Quando uma camada altera um objeto partilhado, a outra camada só deteta essa alteração se o objeto modificado lhe for reenviado.

6.1.5. Implementação da camada [metier] por uma EJB

  • A classe que implementa a camada [metier] torna-se também um EJB que implementa uma interface local e remota. A interface inicial [IMetier] era a seguinte:
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
package metier;

import java.util.List;
import jpa.Employe;

public interface IMetier {
   // obter a folha de pagamento
  FeuilleSalaire calculerFeuilleSalaire(String SS, double nbHeuresTravaillées, int nbJoursTravaillés );
   // lista de funcionários
  List<Employe> findAllEmployes();
}

Cria-se uma interface local e uma interface remota a partir da interface anterior:

1
2
3
4
5
6
7
package metier;

import javax.ejb.Local;

@Local
public interface IMetierLocal extends IMetier{
}

1
2
3
4
5
6
7
package metier;

import javax.ejb.Remote;

@Remote
public interface IMetierRemote extends IMetier{
}

A interface EJB da camada [metier] implementa estas duas interfaces:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
@Stateless()
@TransactionAttribute(TransactionAttributeType.REQUIRED)
public class Metier implements IMetierLocal, IMetierRemote {

   // referência às camadas locais [DAO]
  @EJB
  private ICotisationDaoLocal cotisationDao = null;
  @EJB
  private IEmployeDaoLocal employeDao = null;
  @EJB
  private IIndemniteDaoLocal indemniteDao = null;
  • linhas 1-2: definem um EJB cujos métodos são executados numa transação.
  • linha 7: uma referência à interface local do EJB [CotisationDao].
  • linha 6: a anotação @EJB solicita que o contentor EJB injete uma referência à interface local do EJB [CotisationDao].
  • linhas 8-11: repete-se o mesmo procedimento para as interfaces locais de EJB, [EmployeDao] e [IndemniteDao].

Por fim, quando o EJB e o [Metier] forem instanciados, os campos das linhas 7, 9 e 11 serão inicializados com referências às interfaces locais dos três EJB da camada [DAO]. Partimos, portanto, do pressuposto de que as camadas [metier] e [DAO] serão executadas na mesma JVM.

6.1.6. Os clientes do EJB

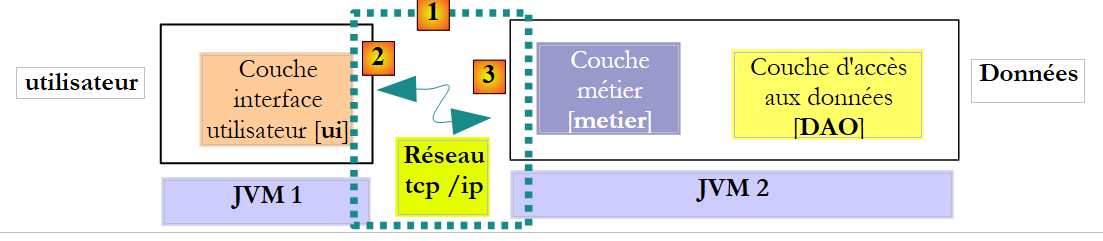

No esquema acima, para comunicar com a camada [metier], a camada [ui] deve obter uma referência à interface remota da camada EJB da camada [metier].

No esquema acima, para comunicar com a camada [metier], a camada [ui] deve obter uma referência à interface local da camada EJB da camada [metier]. O método para obter estas referências difere de um contentor para outro. Para o contentor OpenEJB, pode proceder-se da seguinte forma:

Referência na interface local:

1
2
3
4
5
6
7
8
9
     // Configurar o contentor Open EJB incorporado
    Properties properties = new Properties();
    properties.setProperty(Context.INITIAL_CONTEXT_FACTORY, "org.apache.openejb.client.LocalInitialContextFactory");
      // inicialização do contexto JNDI com as propriedades anteriores
    InitialContext initialContext = new InitialContext(properties);
     // instanciação das camadas DAO
    employeDao = (IEmployeDaoLocal) initialContext.lookup("EmployeDaoLocal");
    cotisationDao = (ICotisationDaoLocal) initialContext.lookup("CotisationDaoLocal");
indemniteDao = (IIndemniteDaoLocal) initialContext.lookup("IndemniteDaoLocal");
  • linhas 2-5: o contentor OpenEJB é inicializado.
  • linha 5: existe um contexto JNDI (Java Naming and Directory Interface) que permite obter referências sobre os EJB. Cada EJB é designado por um nome JNDI:
  • (continuação)
    • para a interface local, acrescenta-se «Local» ao nome do EJB (linhas 7-9)
    • para a interface remota, adiciona-se «Remote» ao nome do EJB

Com o Java EE 5, estas regras variam consoante o contentor EJB. Isto constitui uma dificuldade. O Java EE 6 introduziu uma notação JNDI compatível com todos os servidores de aplicações.

O código anterior recupera referências às interfaces locais dos EJB através dos seus nomes JNDI. Já referimos anteriormente que estas também podem ser obtidas através da anotação @EJB. Por isso, poderíamos querer escrever:

@EJB
private IemployeDaoLocal employeDaoLocal ;

A anotação @EJB só é respeitada se pertencer a uma classe carregada pelo contentor EJB. Será o caso, por exemplo, da classe [Metier]. O código acima, por sua vez, pertencerá a uma classe de consola que não será carregada pelo contentor EJB. Por isso, somos obrigados a utilizar os nomes JNDI ou EJB.

Segue-se o código para obter uma referência à interface remota do EJB e do [Metier]:

1
2
3
4
5
6
7
8
     // configura-se o contentor Open EJB incorporado
    Properties properties = new Properties();
    properties.setProperty(Context.INITIAL_CONTEXT_FACTORY, "org.apache.openejb.client.LocalInitialContextFactory");
     // inicialização do contexto JNDI do contentor EJB
    InitialContext initialContext = new InitialContext(properties);

     // instanciação da camada de negócio remota
metier = (IMetierRemote) initialContext.lookup("MetierRemote");

6.2. Trabalho prático

Propõe-se a migração da aplicação NetBeans Spring / Hibernate para uma arquitetura OpenEJB / EclipseLink.

A implementação atual com Spring / Hibernate

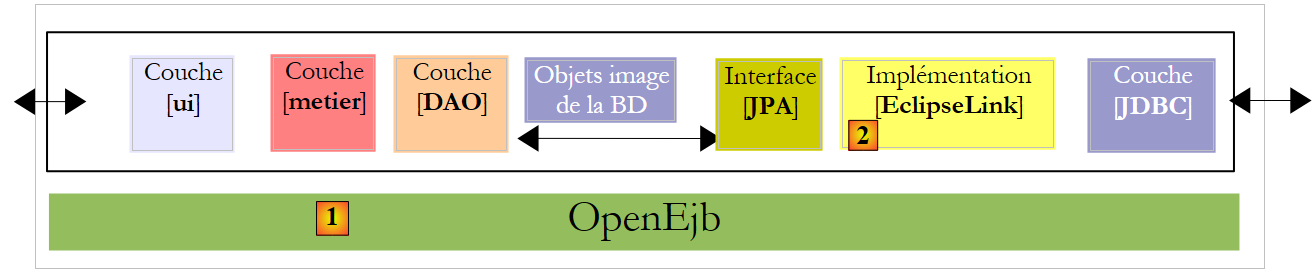

A implementação a construir com OpenEJB / EclipseLink

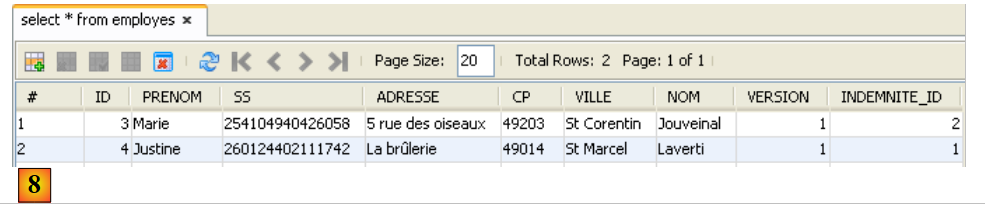

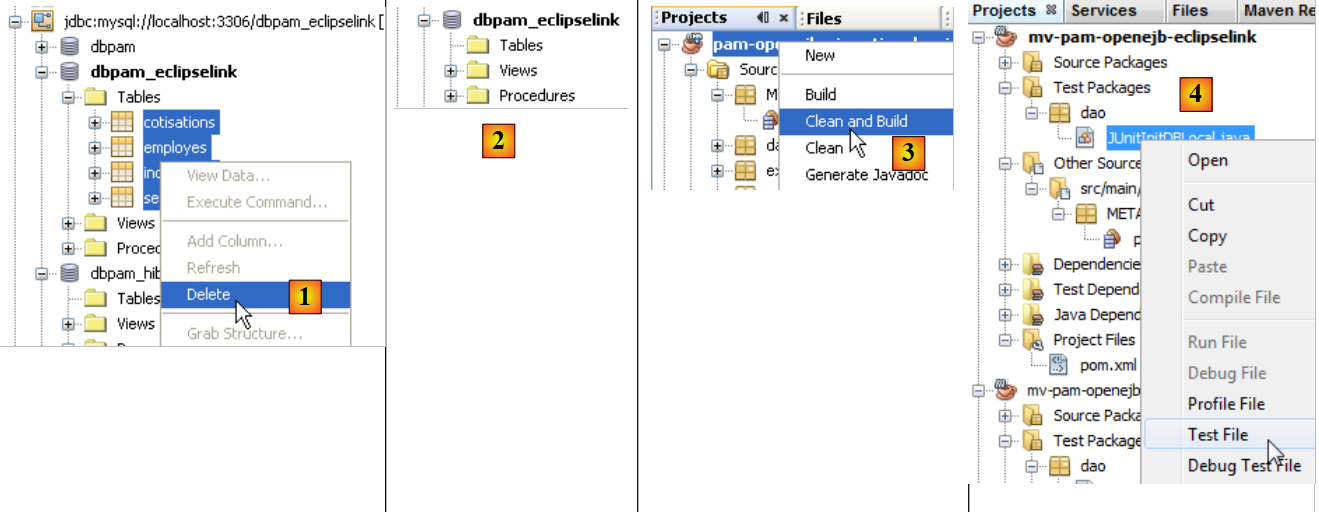

Se não existir, crie a base de dados MySQL [dbpam_eclipselink]. Se existir, elimine todas as suas tabelas. Crie uma ligação do NetBeans a esta base de dados, tal como descrito no parágrafo 6.2.1.

6.2.2. Configuração inicial do projeto NetBeans

  • Carregue o projeto Maven [mv-pam-spring-hibernate]

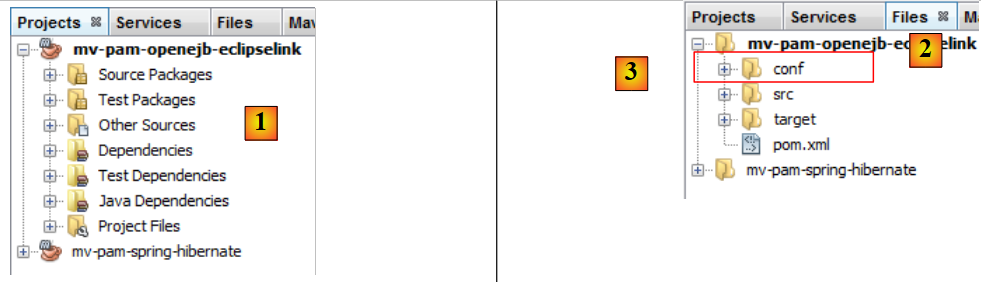

  • Crie um novo projeto Maven Java [mv-pam-openejb-eclipselink] [1]

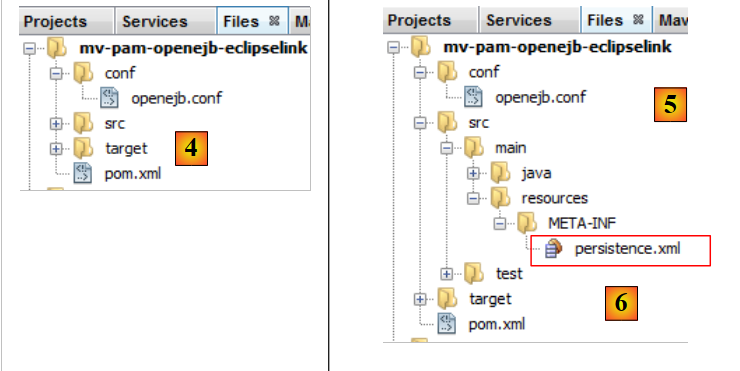

  • No separador [Files] [2], criar uma pasta [conf] [3] na raiz do projeto
  • colocar nesta pasta o seguinte ficheiro [openejb.conf] [4]:
1
2
3
4
5
6
7
8
<?xml version="1.0"?>
<openejb>
  <Resource id="Default JDBC Database">
    JdbcDriver com.mysql.jdbc.Driver
    JdbcUrl jdbc:mysql://localhost:3306/dbpam_eclipselink
    UserName root
  </Resource>
</openejb>
  • Crie a pasta [src / main/ resources/ META-INF] [5]
  • colocar nela o ficheiro [persistence.xml] [6] seguinte:

<?xml version="1.0" encoding="UTF-8"?>
<persistence version="1.0" xmlns="http://java.sun.com/xml/ns/persistence" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/persistence              http://java.sun.com/xml/ns/persistence/persistence_1_0.xsd">
  <persistence-unit name="dbpam_eclipselinkPU" transaction-type="JTA">
    <!-- o fornecedor JPA é EclipseLink -->
    <provider>org.eclipse.persistence.jpa.PersistenceProvider</provider>
    <!-- entidades Jpa -->
    <class>jpa.Cotisation</class>
    <class>jpa.Employe</class>
    <class>jpa.Indemnite</class>
    <!-- propriedades do fornecedor EclipseLink -->
    <properties>
      <property name="eclipselink.logging.level" value="FINE"/>
      <property name="eclipselink.ddl-generation" value="drop-and-create-tables"/>
    </properties>
  </persistence-unit>
</persistence>
  • linha 12: solicitam-se registos detalhados ao EclipseLink,
  • linha 13: as tabelas serão criadas aquando da instância da camada JPA,
  • Adicionar as bibliotecas OpenEJB, EclipseLink e o controlador JDBC de MySQL ao ficheiro [pom.xml] do projeto:

<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
  <modelVersion>4.0.0</modelVersion>

  <groupId>istia.st</groupId>
  <artifactId>mv-pam-openejb-eclipselink</artifactId>
  <version>1.0-SNAPSHOT</version>
  <packaging>jar</packaging>

  <name>mv-pam-openejb-eclipselink</name>
  <url>http://maven.apache.org</url>

  <properties>
    <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
  </properties>

  <dependencies>
    <dependency>
      <groupId>org.apache.openejb</groupId>
      <artifactId>openejb-core</artifactId>
      <version>4.0.0</version>
    </dependency>
    <dependency>
      <groupId>junit</groupId>
      <artifactId>junit</artifactId>
      <version>4.10</version>
      <scope>test</scope>
      <type>jar</type>
    </dependency>
    <dependency>
      <groupId>org.eclipse.persistence</groupId>
      <artifactId>eclipselink</artifactId>
      <version>2.3.0</version>
    </dependency>
    <dependency>
      <groupId>org.eclipse.persistence</groupId>
      <artifactId>javax.persistence</artifactId>
      <version>2.0.3</version>
    </dependency>
    <dependency>
      <groupId>mysql</groupId>
      <artifactId>mysql-connector-java</artifactId>
      <version>5.1.6</version>
    </dependency>
    <dependency>
      <groupId>org.swinglabs</groupId>
      <artifactId>swing-layout</artifactId>
      <version>1.0.3</version>
    </dependency>
  </dependencies>

  <repositories>
    <repository>
      <url>http://download.eclipse.org/rt/eclipselink/maven.repo/</url>
      <id>eclipselink</id>
      <layout>default</layout>
      <name>Repository for library Library[eclipselink]</name>
    </repository>
  </repositories>

</project>
  • linhas 18-22: a dependência OpenEJB,
  • linhas 30-39: as dependências EclipseLink,
  • linhas 41-44: a dependência do controlador JDBC de MySQL

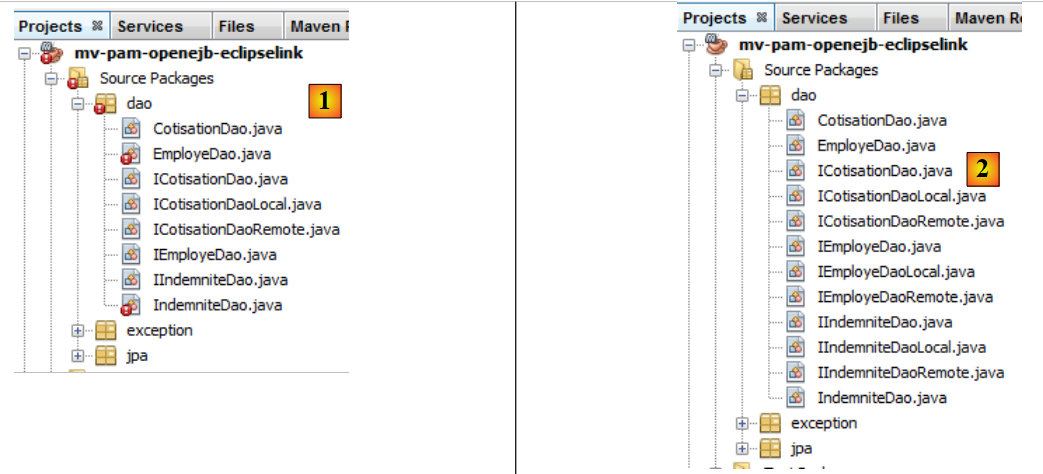

6.2.3. Portagem da camada [DAO]

Vamos realizar a migração da camada [DAO] através da cópia de pacotes do projeto [mv-pam-spring-hibernate] para o projeto [mv-pam-openejb-eclipselink].

  • Copiar os pacotes [dao, exception, jpa]


Os erros acima referidos devem-se ao facto de a camada [DAO] copiada utilizar o Spring e de as bibliotecas do Spring já não fazerem parte do projeto.

6.2.3.1. O EJB [CotisationDao]

Criamos as interfaces local e remota do futuro EJB [CotisationDao]:

A interface local ICotisationDaoLocal:

1
2
3
4
5
6
7
package dao;

import javax.ejb.Local;

@Local
public interface ICotisationDaoLocal extends ICotisationDao{
}

Para obter os pacotes corretos import, execute [clic droit sur le code / Fix Imports].

A interface remota ICotisationDaoRemote:

1
2
3
4
5
6
7
package dao;

import javax.ejb.Remote;

@Remote
public interface ICotisationDaoRemote extends ICotisationDao{
}

Em seguida, alteramos a classe [CotisationDao] para a transformar num EJB:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
...
import javax.persistence.PersistenceContext;
import jpa.Cotisation;

@Stateless
@TransactionAttribute(TransactionAttributeType.REQUIRED)
public class CotisationDao implements ICotisationDaoLocal, ICotisationDaoRemote {

  @PersistenceContext
  private EntityManager em;
...

O import que esta classe gerava no framework Spring desaparece. Criar um [Clean and Build] do projeto:

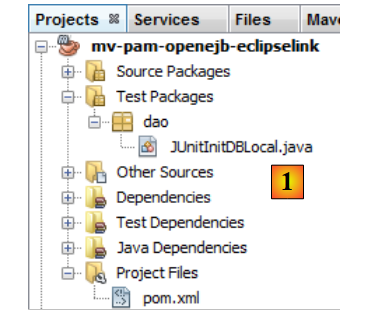

No [1], já não há erros na classe [CotisationDao].

6.2.3.2. Os EJB, [EmployeDao] e [IndemniteDao]

Repete-se o mesmo procedimento para os outros elementos da camada [DAO]:

  • as interfaces IEmployeDaoLocal e IEmployeDaoRemote, derivadas de IEmployeDao
  • EJB e EmployeDao, que implementam estas duas interfaces
  • interfaces IIndemniteDaoLocal e IIndemniteDaoRemote, derivadas de IIndemniteDao
  • EJB e IndemniteDao, que implementam estas duas interfaces

Feito isto, já não existem erros no projeto [2].

6.2.3.3. A classe [PamException]

A classe [PamException] permanece tal como estava, com uma única diferença:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
package exception;

import javax.ejb.ApplicationException;

@ApplicationException(rollback=true)
public class PamException extends RuntimeException {

   // código de erro
  private int code;
...

A linha 5 foi adicionada. Para obter os import corretos, altere para [Fix imports].

Para compreender a anotação da linha 5, é preciso lembrar que cada método dos EJB da nossa camada [DAO]:

  • é executado numa transação iniciada e concluída pelo contentor EJB
  • lança uma exceção do tipo [PamException] assim que algo corre mal

Quando a camada [metier] chama um método M da camada [DAO], essa chamada é interceptada pelo contentor EJB. Tudo acontece como se houvesse uma classe intermédia entre a camada [metier] e a camada [DAO], aqui denominada [Proxy EJB], que intercepta todas as chamadas para a camada [DAO]. Quando a chamada ao método M da camada [DAO] é interceptada, o proxy EJB inicia uma transação e, em seguida, passa o controlo ao método M da camada [DAO], que é então executado nessa transação. O método M termina com ou sem exceção.

  • Se o método M terminar sem exceção, a execução volta para o proxy EJB, que encerra a transação, validando-a através de um commit. O fluxo de execução é então devolvido ao método chamador da camada [metier]
  • Se o método M terminar com uma exceção, a execução volta para o proxy EJB, que encerra a transação invalidando-a através de um rollback. Além disso, encapsula essa exceção num tipo EJBException. O fluxo de execução é então devolvido ao método chamador da camada [metier], que recebe, assim, um EJBException. A anotação na linha 5 acima impede este encapsulamento. A camada [metier] receberá, portanto, um PamException. Além disso, o atributo rollback=true indica ao proxy EJB que, quando receber um PamException, deve invalidar a transação.

6.2.3.4. Teste da camada [DAO]

A nossa camada [DAO], implementada por EJB, pode ser testada. Começamos por copiar o pacote [dao] de [Test Packages] do projeto [mv-pam-springhibernate] para o projeto em desenvolvimento [1]:

Mantemos apenas o teste [JUnitInitDB], que inicializa a base de dados com alguns dados do [2]. Renomeamos a classe [ JUnitInitDbLocal] para [3]. A classe [JUnitInitDBLocal] utilizará a interface local da classe EJB da camada [DAO].

Primeiro, alteramos a classe [JUnitInitDBLocal] da seguinte forma:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
public class JUnitInitDBLocal {

  static private IEmployeDaoLocal employeDao = null;
  static private ICotisationDaoLocal cotisationDao = null;
  static private IIndemniteDaoLocal indemniteDao = null;

  @BeforeClass
  public static void init() throws Exception {
     // configurar o contentor Open EJB incorporado
    Properties properties = new Properties();
    properties.setProperty(Context.INITIAL_CONTEXT_FACTORY, "org.apache.openejb.client.LocalInitialContextFactory");
      // inicialização do contexto JNDI com as propriedades anteriores
    InitialContext initialContext = new InitialContext(properties);
     // instanciação das camadas locais DAO
    employeDao = (IEmployeDaoLocal) initialContext.lookup("EmployeDaoLocal");
    cotisationDao = (ICotisationDaoLocal) initialContext.lookup("CotisationDaoLocal");
    indemniteDao = (IIndemniteDaoLocal) initialContext.lookup("IndemniteDaoLocal");
}

...
  • linhas 3-5: referências às interfaces locais de EJB da camada [DAO]
  • linha 7: @BeforeClass anota o método executado no início do teste JUnit
  • linhas 10-13: inicialização do contentor OpenEJB. Esta inicialização é específica e varia consoante cada contentor EJB.
  • linha 13: existe um contexto JNDI (Java Naming and Directory Interface) que permite aceder aos EJB através de nomes. Com o OpenEJB, a interface local de um EJB E é designada por ELocal e a interface remota por ERemote.
  • linhas 15-17: solicita-se ao contexto JNDI uma referência às interfaces locais dos EJB e [EmployeDao, CotisationDao, IndemniteDao].

Compila-se o projeto (Build), inicia-se o servidor MySQL, se necessário, e executa-se o teste JUnitInitDBLocal. Recorde-se que o ficheiro [persistence.xml] foi configurado para recriar as tabelas a cada execução. Antes da execução do teste, é preferível eliminar quaisquer tabelas existentes na base de dados MySQL e [dbpam_eclipselink].

  • em [1], no separador [Services], eliminam-se as tabelas da ligação ao NetBeans estabelecida no parágrafo 6.2.1.
  • em [2], a base de dados [dbpam_eclipselink] já não tem tabelas
  • em [3], o projeto é compilado
  • em [4], o teste JUnitInitDBLocal é executado

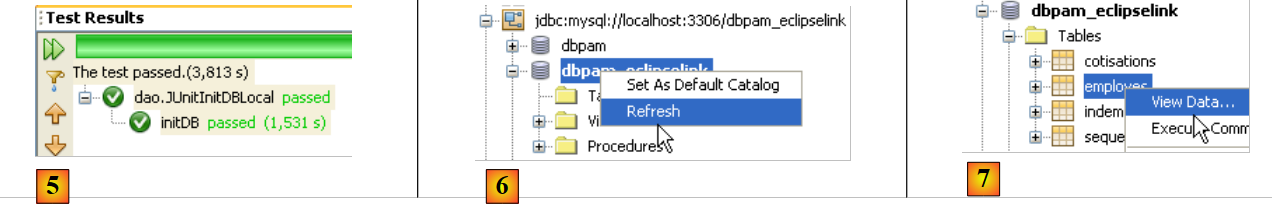

  • em [5], o teste foi bem-sucedido
  • em [6], atualiza-se a ligação do NetBeans
  • em [7], visualizam-se as 4 tabelas criadas pela camada JPA. O objetivo do teste era preenchê-las. Visualiza-se o conteúdo de uma delas
  • em [8], o conteúdo da tabela [EMPLOYES]

O contentor OpenEJB apresentou registos na consola:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Infos - PersistenceUnit(name=dbpam_eclipselinkPU, provider=org.eclipse.persistence.jpa.PersistenceProvider) - provider time 396ms
Infos - Jndi(name=CotisationDaoLocal) --> Ejb(deployment-id=CotisationDao)
Infos - Jndi(name=global/classpath.ear/mv-pam-openejb-eclipselink/CotisationDao!dao.ICotisationDaoLocal) --> Ejb(deployment-id=CotisationDao)
Infos - Jndi(name=CotisationDaoRemote) --> Ejb(deployment-id=CotisationDao)
Infos - Jndi(name=global/classpath.ear/mv-pam-openejb-eclipselink/CotisationDao!dao.ICotisationDaoRemote) --> Ejb(deployment-id=CotisationDao)
Infos - Jndi(name=global/classpath.ear/mv-pam-openejb-eclipselink/CotisationDao) --> Ejb(deployment-id=CotisationDao)
Infos - Jndi(name=EmployeDaoLocal) --> Ejb(deployment-id=EmployeDao)
Infos - Jndi(name=global/classpath.ear/mv-pam-openejb-eclipselink/EmployeDao!dao.IEmployeDaoLocal) --> Ejb(deployment-id=EmployeDao)
Infos - Jndi(name=EmployeDaoRemote) --> Ejb(deployment-id=EmployeDao)
Infos - Jndi(name=global/classpath.ear/mv-pam-openejb-eclipselink/EmployeDao!dao.IEmployeDaoRemote) --> Ejb(deployment-id=EmployeDao)
Infos - Jndi(name=global/classpath.ear/mv-pam-openejb-eclipselink/EmployeDao) --> Ejb(deployment-id=EmployeDao)
Infos - Jndi(name=IndemniteDaoLocal) --> Ejb(deployment-id=IndemniteDao)
Infos - Jndi(name=global/classpath.ear/mv-pam-openejb-eclipselink/IndemniteDao!dao.IIndemniteDaoLocal) --> Ejb(deployment-id=IndemniteDao)
Infos - Jndi(name=IndemniteDaoRemote) --> Ejb(deployment-id=IndemniteDao)
Infos - Jndi(name=global/classpath.ear/mv-pam-openejb-eclipselink/IndemniteDao!dao.IIndemniteDaoRemote) --> Ejb(deployment-id=IndemniteDao)
Infos - Jndi(name=global/classpath.ear/mv-pam-openejb-eclipselink/IndemniteDao) --> Ejb(deployment-id=IndemniteDao)
Infos - existing thread singleton service in SystemInstance() org.apache.openejb.cdi.ThreadSingletonServiceImpl@624a240d
Infos - OpenWebBeans Container is starting...
Infos - Adding OpenWebBeansPlugin : [CdiPlugin]
Infos - All injection points were validated successfully.
Infos - OpenWebBeans Container has started, it took [70] ms.
Infos - Created Ejb(deployment-id=IndemniteDao, ejb-name=IndemniteDao, container=Default Stateless Container)
Infos - Created Ejb(deployment-id=EmployeDao, ejb-name=EmployeDao, container=Default Stateless Container)
Infos - Created Ejb(deployment-id=CotisationDao, ejb-name=CotisationDao, container=Default Stateless Container)
Infos - Started Ejb(deployment-id=IndemniteDao, ejb-name=IndemniteDao, container=Default Stateless Container)
Infos - Started Ejb(deployment-id=EmployeDao, ejb-name=EmployeDao, container=Default Stateless Container)
Infos - Started Ejb(deployment-id=CotisationDao, ejb-name=CotisationDao, container=Default Stateless Container)
Infos - Deployed Application(path=D:\data\istia-1112\netbeans\glassfish\mv-pam\tmp\mv-pam-openejb-eclipselink\classpath.ear)
  • linhas 2-3: os dois nomes JNDI do EJB e do [CotisationDaoLocal],
  • linhas 4-5: os dois nomes JNDI do EJB e do [CotisationDaoRemote],
  • linhas 7-8: os dois nomes JNDI do EJB [EmployeDaoLocal],
  • linhas 9-10: os dois nomes JNDI do EJB [EmployeDaoRemote],
  • linhas 12-13: os dois nomes JNDI do EJB [IndemniteDaoLocal],
  • linhas 14-15: os dois nomes JNDI do EJB e do [EmployeDaoRemote].

Repetimos o mesmo teste, utilizando desta vez a interface remota do EJB.

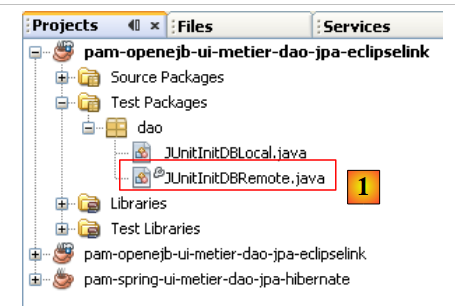

No [1], a classe [JUnitInitDBLocal] foi duplicada (copiar/colar) para o [JUnitInitDBRemote]. Nesta classe, substituímos as interfaces locais pelas interfaces remotas:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
public class JUnitInitDBRemote {

  static private IEmployeDaoRemote employeDao = null;
  static private ICotisationDaoRemote cotisationDao = null;
  static private IIndemniteDaoRemote indemniteDao = null;

  @BeforeClass
  public static void init() throws Exception {
     // configuração do contentor Open EJB incorporado
    Properties properties = new Properties();
    properties.setProperty(Context.INITIAL_CONTEXT_FACTORY, "org.apache.openejb.client.LocalInitialContextFactory");
      // inicialização do contexto JNDI com as propriedades anteriores
    InitialContext initialContext = new InitialContext(properties);
     // instanciação das camadas remotas DAO
    employeDao = (IEmployeDaoRemote) initialContext.lookup("EmployeDaoRemote");
    cotisationDao = (ICotisationDaoRemote) initialContext.lookup("CotisationDaoRemote");
    indemniteDao = (IIndemniteDaoRemote) initialContext.lookup("IndemniteDaoRemote");
}

Feito isto, a nova classe de teste pode ser executada. Antes disso, com a ligação NetBeans [dbpam_eclipselink], elimine as tabelas da base de dados [dbpam_eclipselink].



Com a ligação do NetBeans [dbpam_eclipselink], verifique se a base de dados foi preenchida.

6.2.4. Portagem da camada [metier]

Vamos realizar a migração da camada [metier] através da cópia de pacotes do projeto [mv-pam-spring-hibernate] para o projeto [mv-pam-openejb-eclipselink].

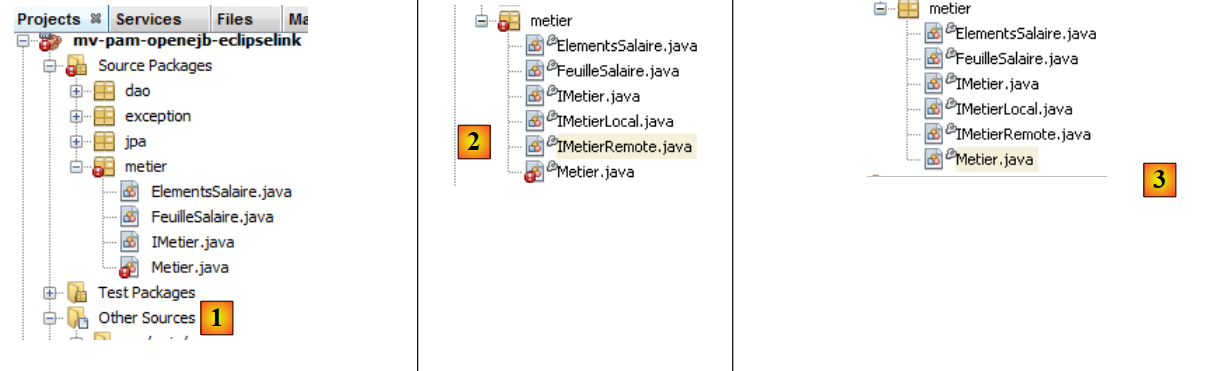

Os erros acima referidos [1] devem-se ao facto de a camada [metier] copiada utilizar o Spring e de as bibliotecas do Spring já não fazerem parte do projeto.

6.2.4.1. O EJB [Metier]

Seguimos o mesmo procedimento descrito para o EJB [CotisationDao]. Primeiro, criamos no [2] as interfaces local e remota do futuro EJB [Metier]. Ambas derivam da interface inicial [IMetier].

1
2
3
4
5
6
7
8
package metier;

import javax.ejb.Local;

@Local
public interface IMetierLocal extends IMetier{

}

1
2
3
4
5
6
7
8
package metier;

import javax.ejb.Remote;

@Remote
public interface IMetierRemote extends IMetier{

}

Feito isto, no [3], alteramos a classe [Metier] para que se torne um EJB:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
@Stateless
@TransactionAttribute(TransactionAttributeType.REQUIRED)
public class Metier implements IMetierLocal, IMetierRemote {

   // referências à camada local [DAO]
  @EJB
  private ICotisationDaoLocal cotisationDao = null;
  @EJB
  private IEmployeDaoLocal employeDao = null;
  @EJB
  private IIndemniteDaoLocal indemniteDao = null;

   // obter a folha de vencimento
  public FeuilleSalaire calculerFeuilleSalaire(String SS,
          double nbHeuresTravaillées, int nbJoursTravaillés) {
     // recuperar as informações relacionadas com o funcionário
...
  • linha 1: a anotação @Stateless transforma a classe numa EJB
  • linha 2: cada método da classe será executado numa transação
  • linha 3: o EJB [Metier] implementa as duas interfaces, local e remota, que acabámos de definir
  • linha 7: o EJB [Metier] irá utilizar o EJB [CotisationDao] através da interface local deste último. Isto significa que as camadas [metier] e [DAO] têm de ser executadas na mesma JVM.
  • linha 6: a anotação @EJB faz com que o contentor EJB injete ele próprio a referência na interface local do EJB [CotisationDao]. A outra forma que encontrámos consiste em utilizar um contexto JNDI.
  • linhas 8-11: o mesmo mecanismo é utilizado para os outros dois EJB da camada [DAO].

6.2.4.2. Teste da camada [metier]

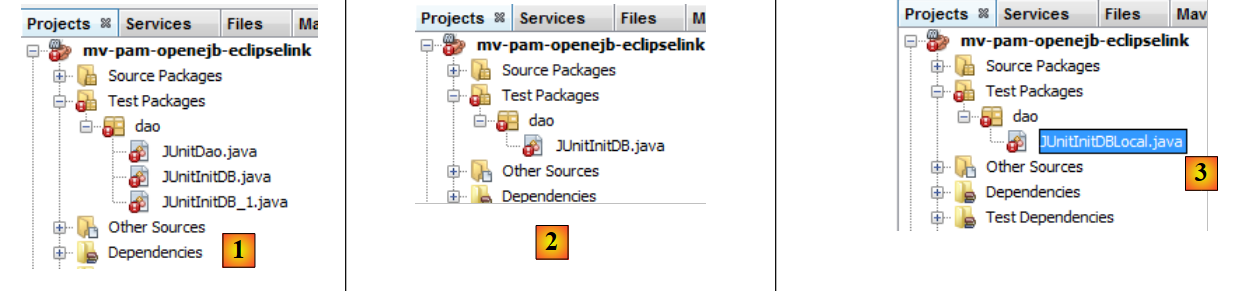

A nossa camada [metier], implementada por um EJB, pode ser testada. Começamos por copiar o pacote [metier] de [Test Packages] do projeto [mv-pam-spring-hibernate] para o projeto em desenvolvimento [1]:

  • para [1], o resultado da cópia
  • para [2], elimina-se o primeiro teste
  • em [3], o teste restante é renomeado para [JUnitMetierLocal]

A classe [JUnitMetierLocal] passa a ter o seguinte aspeto:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
public class JUnitMetierLocal {

// camada de negócios local
  static private IMetierLocal metier;

  @BeforeClass
  public static void init() throws NamingException {
     // configurar o contentor Open EJB incorporado
    Properties properties = new Properties();
    properties.setProperty(Context.INITIAL_CONTEXT_FACTORY, "org.apache.openejb.client.LocalInitialContextFactory");
     // inicialização do contexto JNDI com as propriedades anteriores
    InitialContext initialContext = new InitialContext(properties);

     // instanciação das camadas DAO locais
    IEmployeDaoLocal employeDao = (IEmployeDaoLocal) initialContext.lookup("EmployeDaoLocal");
    ICotisationDaoLocal cotisationDao = (ICotisationDaoLocal) initialContext.lookup("CotisationDaoLocal");
    IIndemniteDaoLocal indemniteDao = (IIndemniteDaoLocal) initialContext.lookup("IndemniteDaoLocal");
     // instanciação da camada de negócio local
    metier = (IMetierLocal) initialContext.lookup("MetierLocal");

     // esvaziar a base de dados
...
}
  • linha 4: uma referência à interface local do EJB [Metier]
  • linhas 8-12: configuração do contentor OpenEJB idêntica à realizada no teste da camada [DAO]
  • linhas 15-19: solicitam-se ao contexto JNDI da linha 12, referências aos 3 EJB da camada [DAO] e ao EJB da camada [metier]. Os EJB da camada [DAO] servirão para inicializar a base de dados, e o EJB da camada [metier] para realizar testes de cálculo de salários.

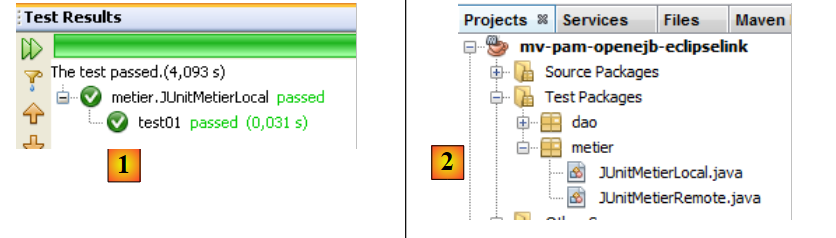

A execução do teste [JUnitMetierLocal] produz o seguinte resultado [1]:

No [2], duplicamos o [JUnitMetierLocal] para o [JUnitMetierRemote], para testar, desta vez, a interface remota do EJB e do [Metier]. O código do [JUnitMetierRemote] é alterado para utilizar esta interface remota. O resto permanece inalterado.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
public class JUnitMetierRemote {

   // camada de negócio remota
  static private IMetierRemote metier;

  @BeforeClass
  public static void init() throws NamingException {
     // configuração do contentor Open EJB incorporado
    Properties properties = new Properties();
    properties.setProperty(Context.INITIAL_CONTEXT_FACTORY, "org.apache.openejb.client.LocalInitialContextFactory");
     // inicialização do contexto JNDI com as propriedades anteriores
    InitialContext initialContext = new InitialContext(properties);

     // instanciação das camadas remotas DAO
    IEmployeDaoRemote employeDao = (IEmployeDaoRemote) initialContext.lookup("EmployeDaoRemote");
    ICotisationDaoRemote cotisationDao = (ICotisationDaoRemote) initialContext.lookup("CotisationDaoRemote");
    IIndemniteDaoRemote indemniteDao = (IIndemniteDaoRemote) initialContext.lookup("IndemniteDaoRemote");
     // instanciação da camada de negócio remota
    metier = (IMetierRemote) initialContext.lookup("MetierRemote");

     // esvaziar a base de dados
    for(Employe employe:employeDao.findAll()){
      employeDao.destroy(employe);
    }
    for(Cotisation cotisation:cotisationDao.findAll()){
      cotisationDao.destroy(cotisation);
    }
    for(Indemnite indemnite : indemniteDao.findAll()){
      indemniteDao.destroy(indemnite);
    }
     // preenche-se a base de dados
    Indemnite indemnite1=new Indemnite(1,1.93,2,3,12);
    Indemnite indemnite2=new Indemnite(2,2.1,2.1,3.1,15);
    indemnite1=indemniteDao.create(indemnite1);
    indemnite2=indemniteDao.create(indemnite2);
    employeDao.create(new Employe("254104940426058","Jouveinal","Marie","5 rue des oiseaux","St Corentin","49203",indemnite2));
    employeDao.create(new Employe("260124402111742","Laverti","Justine","La brûlerie","St Marcel","49014",indemnite1));
    cotisationDao.create(new Cotisation(3.49,6.15,9.39,7.88));
  }
}
  • linhas 4 e 19: utiliza-se a interface remota do EJB [Metier].
  • linhas 15-17: utilizam-se as interfaces remotas da camada [DAO]
  • linhas 34-35: uma vez que, com as interfaces remotas, os objetos trocados entre o cliente e o servidor são passados por valor, é necessário recuperar o resultado devolvido pelo método create(Indemnite i). Isto não era obrigatório com as interfaces locais, onde os objetos são passados por referência.

Feito isto, o projeto pode ser compilado e o teste [JUnitMetierRemote] executado:



6.2.5. Portagem da camada [console]

Vamos proceder à portabilidade da camada [console], copiando os pacotes do projeto [mv-pam-spring-hibernate] para o projeto [mv-pam-openejb-eclipselink].

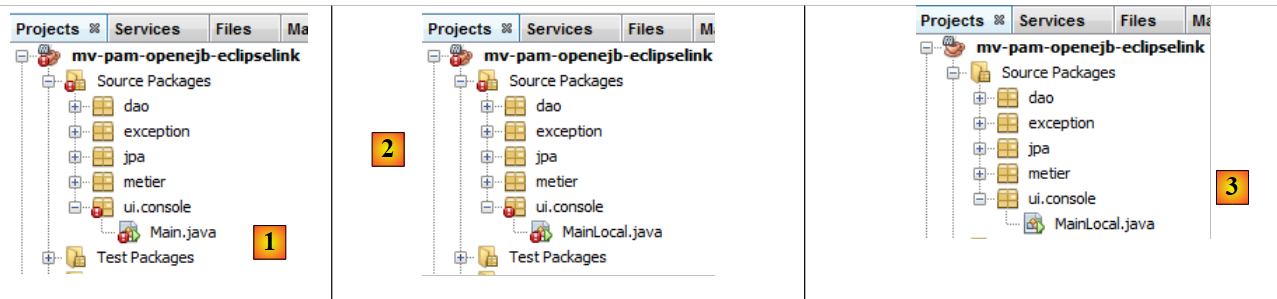

Os erros acima referidos, [1], devem-se ao facto de a camada [metier] copiada utilizar o Spring e de as bibliotecas do Spring já não fazerem parte do projeto. No [2], a classe [Main] é renomeada para [MainLocal]. Esta irá utilizar a interface local do EJB [Metier].

O código da classe [MainLocal] evolui da seguinte forma:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
  public static void main(String[] args) {
     // dados locais
    final String syntaxe = "pg num_securite_sociale nb_heures_travaillées nb_jours_travaillés";
...
     // há erros?
    if (erreurs.size() != 0) {
      for (int i = 0; i < erreurs.size(); i++) {
        System.err.println(erreurs.get(i));
      }
      return;
    }
     // Está tudo bem — já se pode solicitar a folha de vencimento à camada [métier]
    IMetierLocal metier = null;
    FeuilleSalaire feuilleSalaire = null;
    try {
       // configuramos o contentor Open EJB incorporado
      Properties properties = new Properties();
      properties.setProperty(Context.INITIAL_CONTEXT_FACTORY, "org.apache.openejb.client.LocalInitialContextFactory");
       // inicialização do contexto JNDI com as propriedades anteriores
      InitialContext initialContext = new InitialContext(properties);
       // instanciação da camada de negócio local
      metier = (IMetierLocal) initialContext.lookup("MetierLocal");
       // cálculo da folha de pagamentos
      feuilleSalaire = metier.calculerFeuilleSalaire(args[0], nbHeuresTravaillées, nbJoursTravaillés);
    } catch (PamException ex) {
      System.err.println("L'erreur suivante s'est produite : " + ex.getMessage());
      return;
    } catch (Exception ex) {
      System.err.println("L'erreur suivante s'est produite : " + ex.toString());
      return;
    }
     // exibição detalhada
    String output = "Valeurs saisies :\n";
    output += ajouteInfo("N° de sécurité sociale de l'employé", args[0]);
....

As alterações ocorrem nas linhas 13 a 25. Trata-se da forma de fazer referência à camada [metier], que sofre alterações (linhas 17 a 22). Não explicamos o novo código, que já foi abordado em exemplos anteriores. Depois de efetuadas estas alterações, o projeto já não apresenta erros (ver [3]).

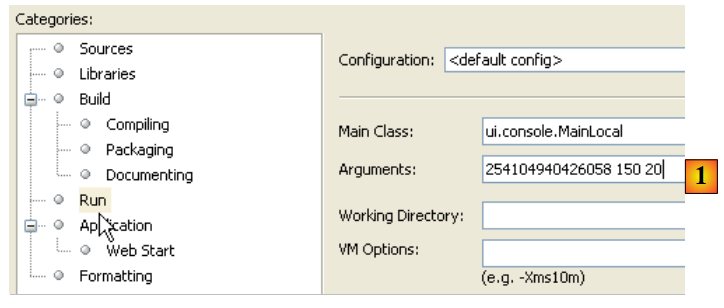

Configuramos o projeto para que seja executado com os argumentos [1]:

Para que a aplicação de consola seja executada normalmente, é necessário que existam dados na base de dados. Para tal, é necessário alterar o ficheiro [META-INF/persistence.xml]:


<?xml version="1.0" encoding="UTF-8"?>
<persistence version="1.0" xmlns="http://java.sun.com/xml/ns/persistence" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/persistence              http://java.sun.com/xml/ns/persistence/persistence_1_0.xsd">
  <persistence-unit name="dbpam_eclipselinkPU" transaction-type="JTA">
    <!-- o fornecedor JPA é EclipseLink -->
    <provider>org.eclipse.persistence.jpa.PersistenceProvider</provider>
    <!-- entidades Jpa -->
    <class>jpa.Cotisation</class>
    <class>jpa.Employe</class>
    <class>jpa.Indemnite</class>
    <!-- propriedades do fornecedor EclipseLink -->
    <properties>
      <property name="eclipselink.logging.level" value="FINE"/>
      <!--
      <property name="eclipselink.ddl-generation" value="drop-and-create-tables"/>
      -->
    </properties>
  </persistence-unit>
</persistence>

A linha 14, que fazia com que as tabelas da base de dados fossem recriadas a cada execução, é colocada em comentário. O projeto deve ser reconstruído (Clean and Build) para que esta alteração seja aplicada. Feito isto, é possível executar o programa. Se tudo correr bem, obtém-se uma saída na consola semelhante à seguinte:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
.......
INFO - Created EJB(deployment-id=IndemniteDao, ejb-name=IndemniteDao, container=Default Stateless Container)
INFO - Deployed Application(path=classpath.ear)
[EL Info]: 2009-09-30 15:09:21.109--ServerSession(16658781)--EclipseLink, version: Eclipse Persistence Services - 1.1.2.v20090612-r4475
[EL Info]: 2009-09-30 15:09:21.937--ServerSession(16658781)--file:/C:/temp/09-09-28/pam-console-metier-dao-openejb-eclipselink-0910/build/classes/-jpa login successful
Valeurs saisies :
N° de sécurité sociale de l'employé : 254104940426058
Nombre d'heures travaillées : 150
Nombre de jours travaillés : 20

Informations Employé :
Nom : Jouveinal
Prénom : Marie
Adresse : 5 rue des oiseaux
Ville : St Corentin
Code Postal : 49203
Indice : 2

Informations Cotisations :
CSGRDS : 3.49 %
CSGD : 6.15 %
Retraite : 7.88 %
Sécurité sociale : 9.39 %

Informations Indemnités :
Salaire horaire : 2.1 euro
Entretien/jour : 2.1 euro
Repas/jour : 3.1 euro
Congés Payés : 15.0 %

Informations Salaire :
Salaire de base : 362.25 euro
Cotisations sociales : 97.48 euro
Indemnités d'entretien : 42.0 euro
Indemnités de repas : 62.0 euro
Salaire net : 368.77 euro

BUILD SUCCESSFUL (total time: 4 seconds)

Utilizámos aqui a interface local da camada [metier]. Passamos agora a utilizar a sua interface remota numa segunda classe de consola:

Em [1], a classe [MainLocal] foi duplicada em [MainRemote]. O código de [MainRemote] foi alterado para utilizar a interface remota da camada [metier]:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
// Está tudo bem — podemos solicitar a folha de vencimento à camada [metier]
    IMetierRemote metier = null;
    FeuilleSalaire feuilleSalaire = null;
    try {
       // configuramos o contentor Open EJB incorporado
...
       // instanciação da camada de negócio remota
      metier = (IMetierRemote) initialContext.lookup("MetierRemote");
       // cálculo da folha de pagamento
      feuilleSalaire = metier.calculerFeuilleSalaire(args[0], nbHeuresTravaillées, nbJoursTravaillés);
    } catch (PamException ex) {
...
    } catch (Exception ex) {
...
    }

As alterações são efetuadas nas linhas 2 e 8. O projeto [2] é configurado para executar a classe [MainRemote]. A sua execução produz os mesmos resultados que anteriormente.

6.3. Conclusion

Mostrámos como migrar uma arquitetura Spring/Hibernate para uma arquitetura OpenEJB/EclipseLink.

A arquitetura Spring/Hibernate

A arquitetura OpenEJB / EclipseLink

A migração pôde ser realizada sem grandes dificuldades porque a aplicação inicial tinha sido estruturada em camadas. É importante compreender este ponto.

https://stahe.github.io
Este curso-tutorial escrito por Serge Tahé é disponibilizado ao público de acordo com os termos da Licença Creative Commons Atribuição – Sem uso comercial – Partilha nas mesmas condições 3.0 não adaptada.
