14. 附录
14.1. SGBD SQL Server Express 2005
14.1.1. 安装

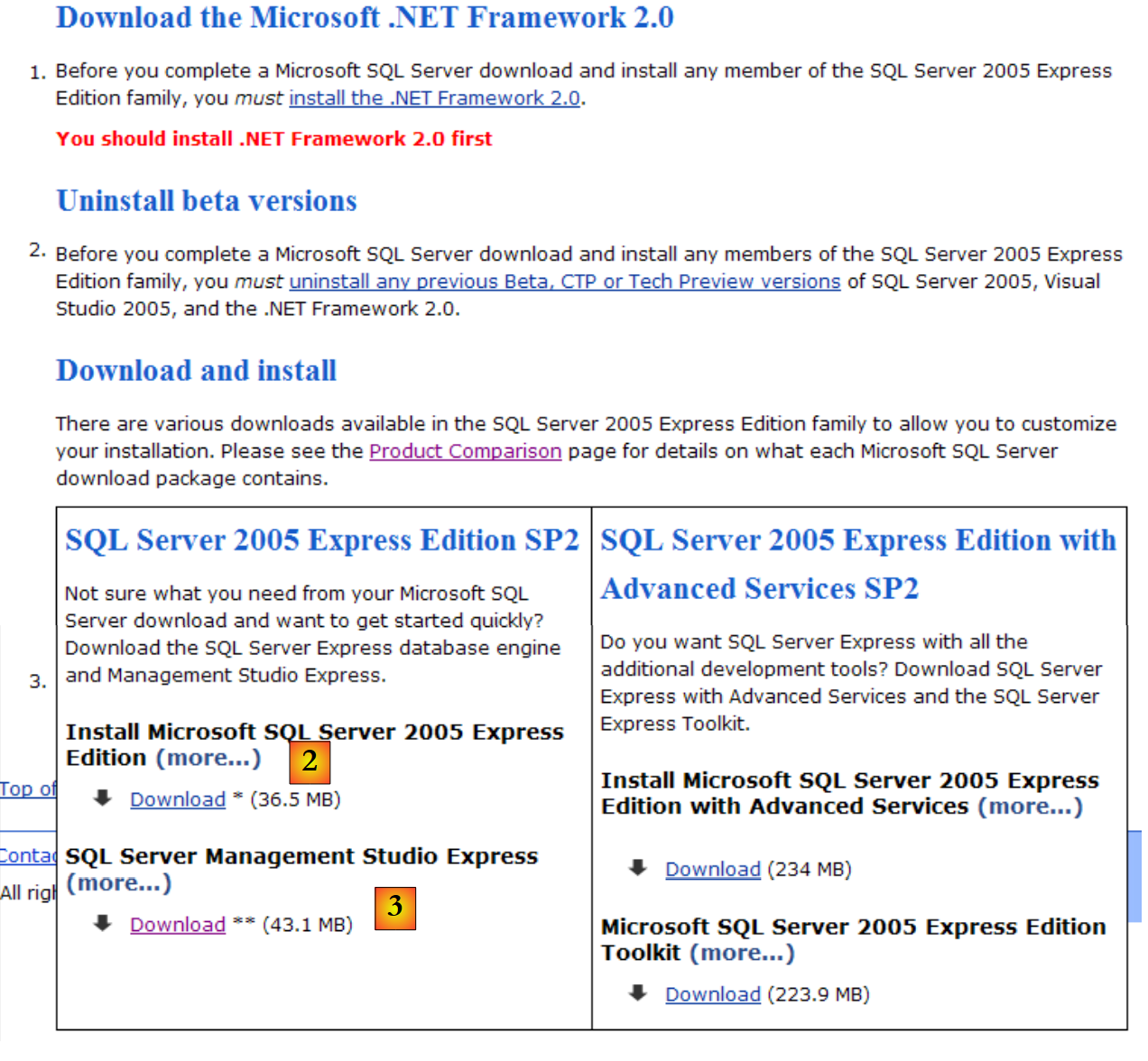

SGBD SQL Server Express 2005 可从以下网址获取 [http://msdn.microsoft.com/vstudio/express/sql/download/] :
- 在 [1] 中：首先下载并安装 .NET 2.0 平台
- 在 [2] 中：随后安装并下载 SQL Server Express 2005
- 在 [3] 中：接着安装并下载 SQL Server Management Studio Express 来管理 SQL Server

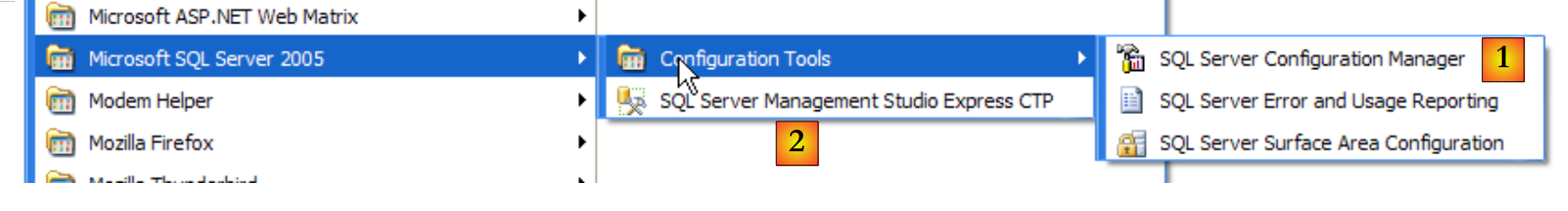

安装 SQL Server Express 会在 [开始 / 程序] 中创建一个文件夹：
- 在 [1] 中：SQL Server 配置应用程序。还可用于启动/停止服务器
- 在 [2] 中：服务器管理应用程序
14.1.2. 启动/停止 SQL Server
与之前的 SGBD 一样，SQL Server Express 已被安装为 Windows 自动启动服务。现在我们将更改此配置：
[开始 / 控制面板 / 性能和维护 / 管理工具 / 服务]：

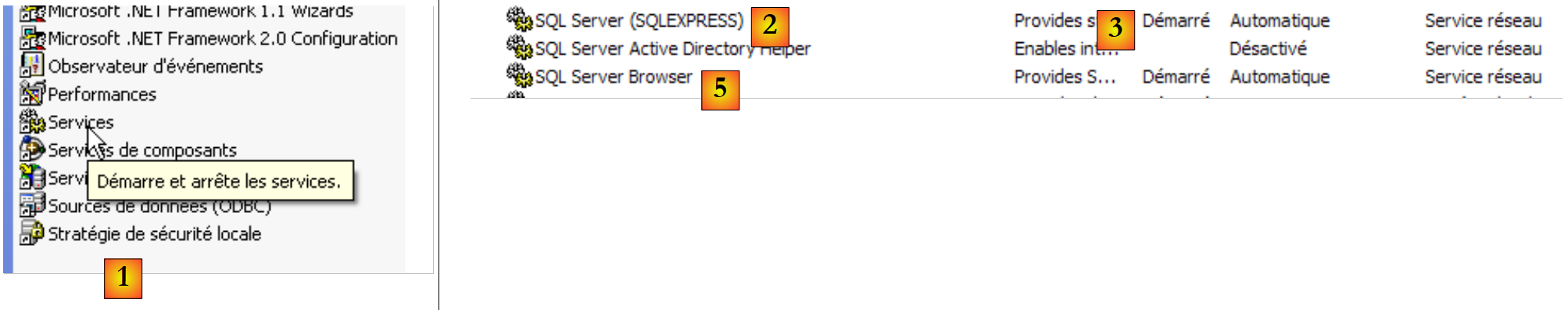

- 在 [1] 中：双击 [服务]
- 在 [2] 中：可以看到有一个名为 [SQL Server] 的服务，该服务已启动 [3] 且设置为自动启动 [4]。
- 在 [5] 中：另一个与 SQL Server 相关的服务，名为“SQL Server 浏览器”，也处于活动状态并设置为自动启动。

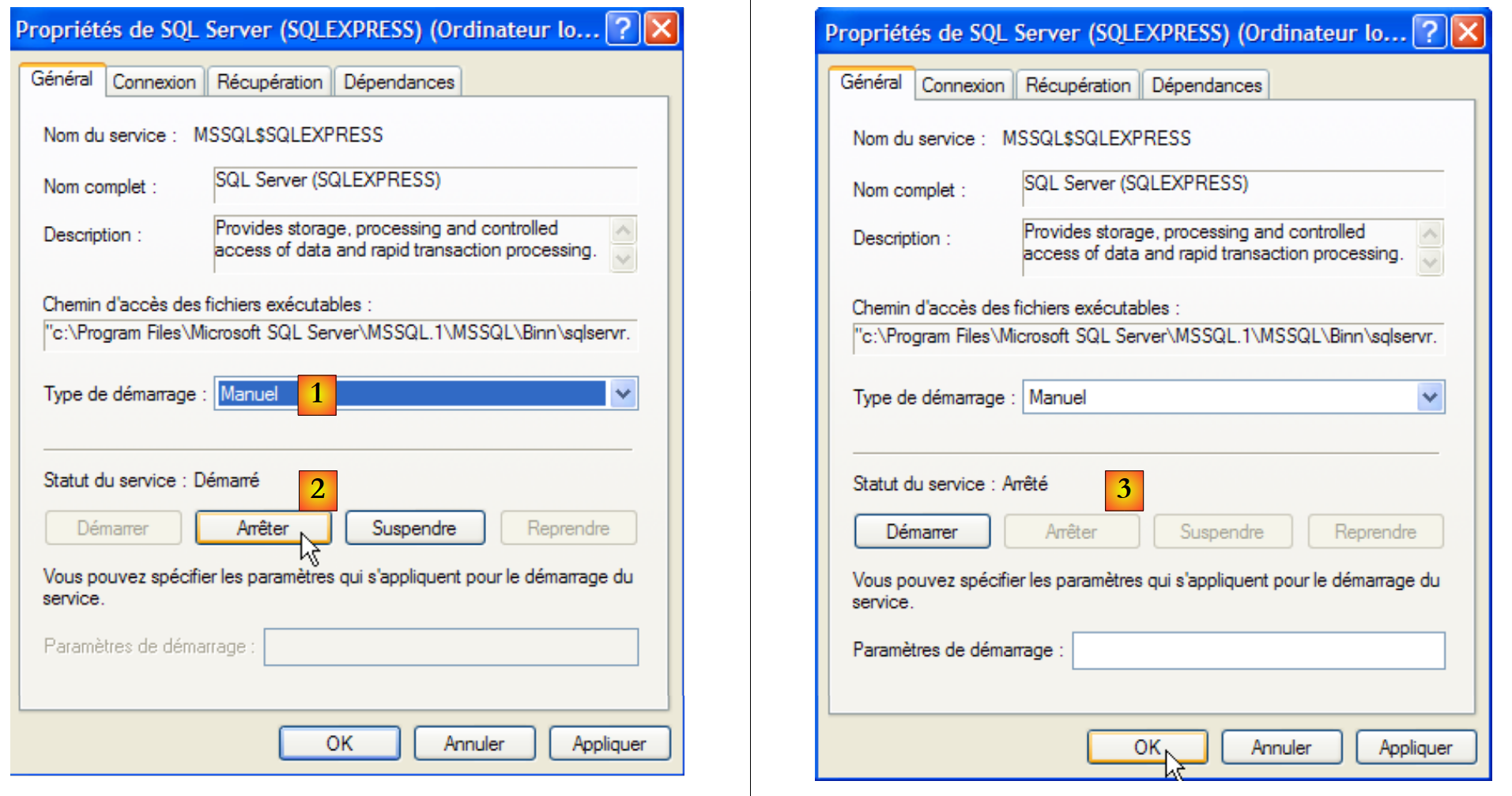

要更改此设置，请双击 [SQL Server] 服务：
- 在 [1] 中：将服务启动类型设置为“手动”
- 在 [2]：停止该服务
- 在 [3] 中：验证新的服务配置

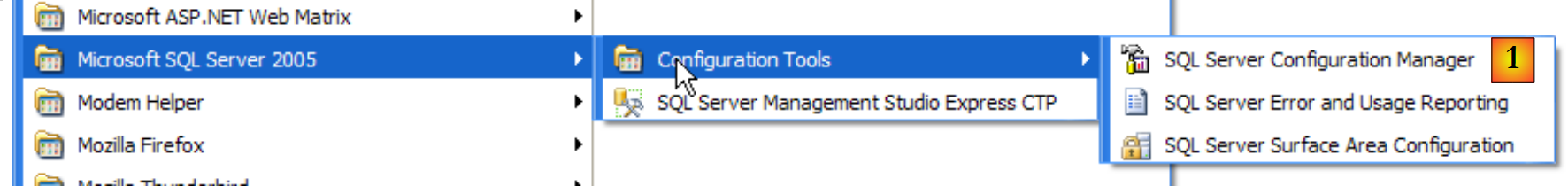

[SQL Server Browser] 服务同样适用（参见上文 [5]）。要启动和停止 SQL Server 2005 服务，您可以使用 [SQL Server] 文件夹中的应用程序 [1]：

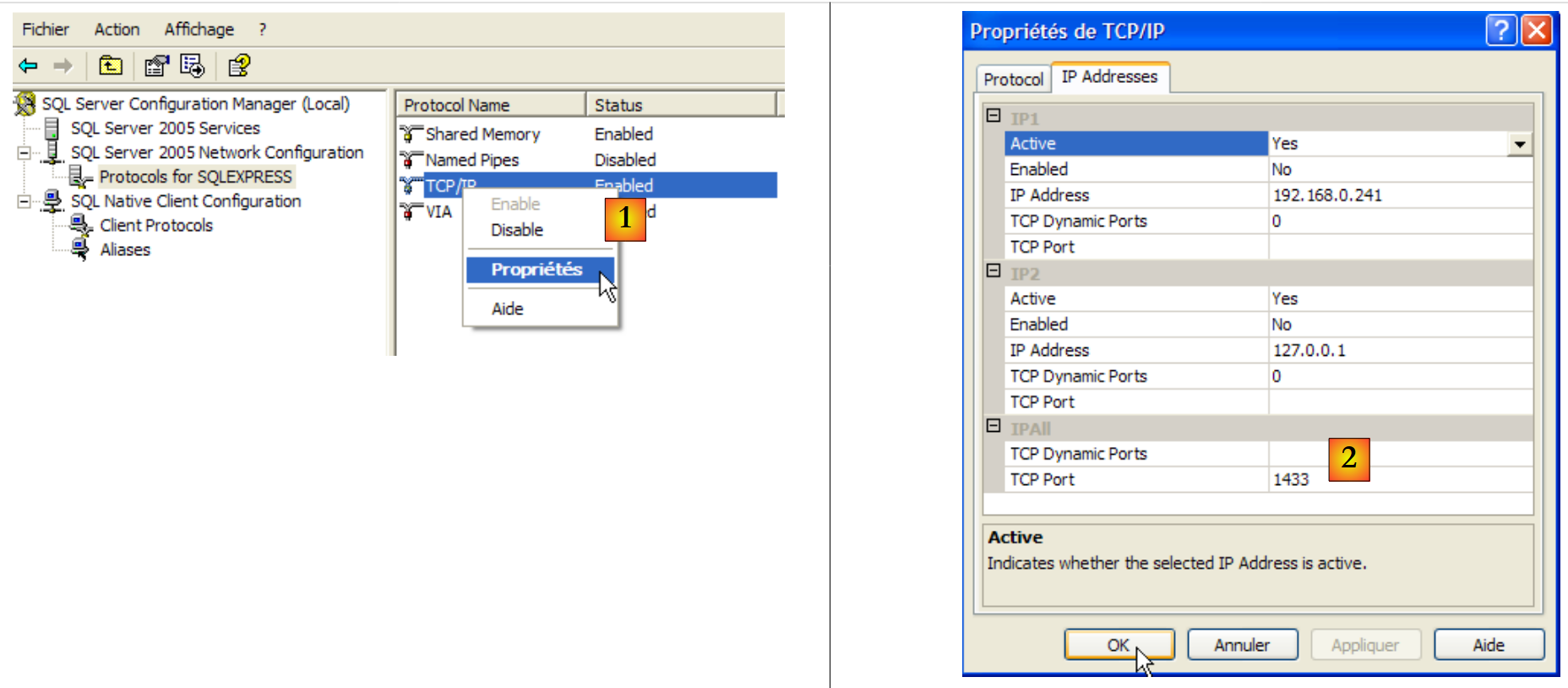

- 在 [1] 中：确认 TCP/IP 协议处于活动状态（已启用），然后进入协议属性。
- 在 [2] 中：在 [IP 地址] 选项卡中，[IPAll] 选项：
- 字段 [TCP 动态端口] 留空
- 在 [TCP 端口] 中，服务器监听端口设置为 1433

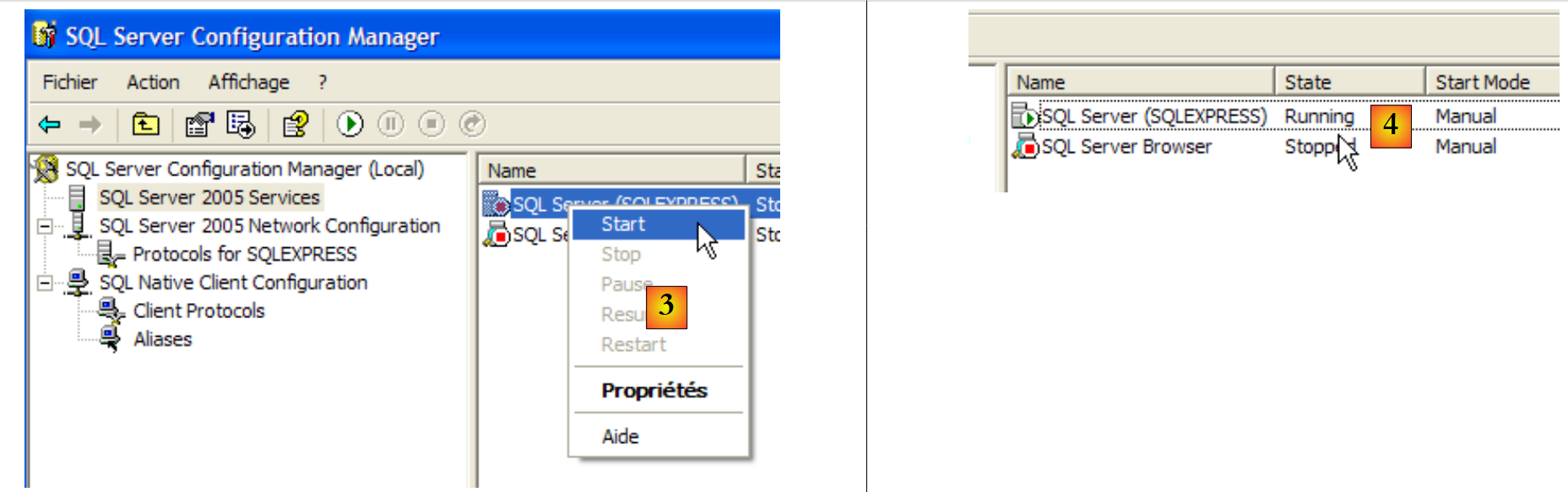

- 在 [3] 中：右键单击 [SQL Server] 服务以访问服务器启动/停止选项。右键单击 [Ici Server] 将其启动。
- 在 [4] 中：SQL Server 已启动
14.1.3. 创建 JPA 用户和 JPA 数据库

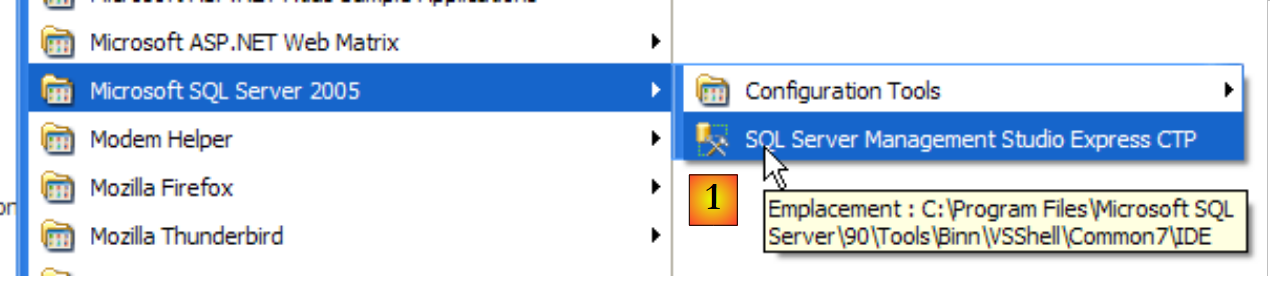

请按上文所述启动数据库管理系统，然后通过下方菜单启动管理应用程序 [1]：

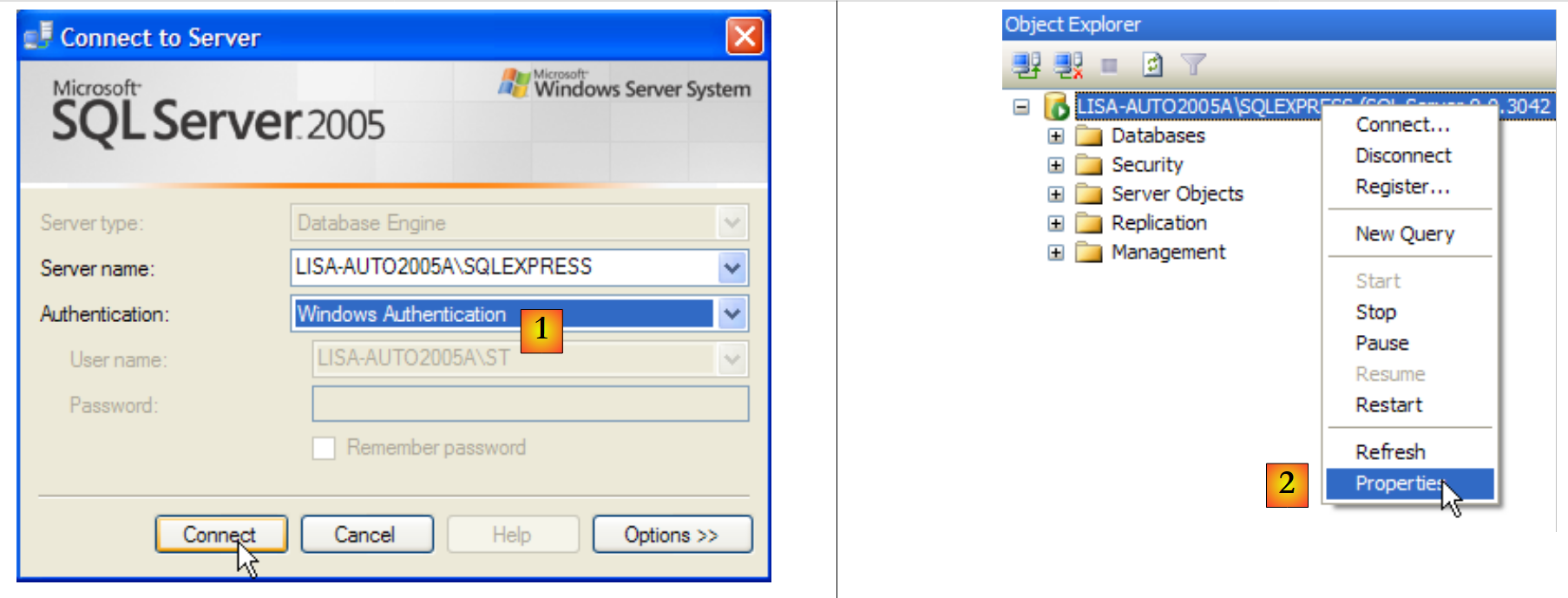

- 在 [1] 中：以 Windows 管理员身份连接到 SQL Server
- 在 [2] 中：配置连接属性

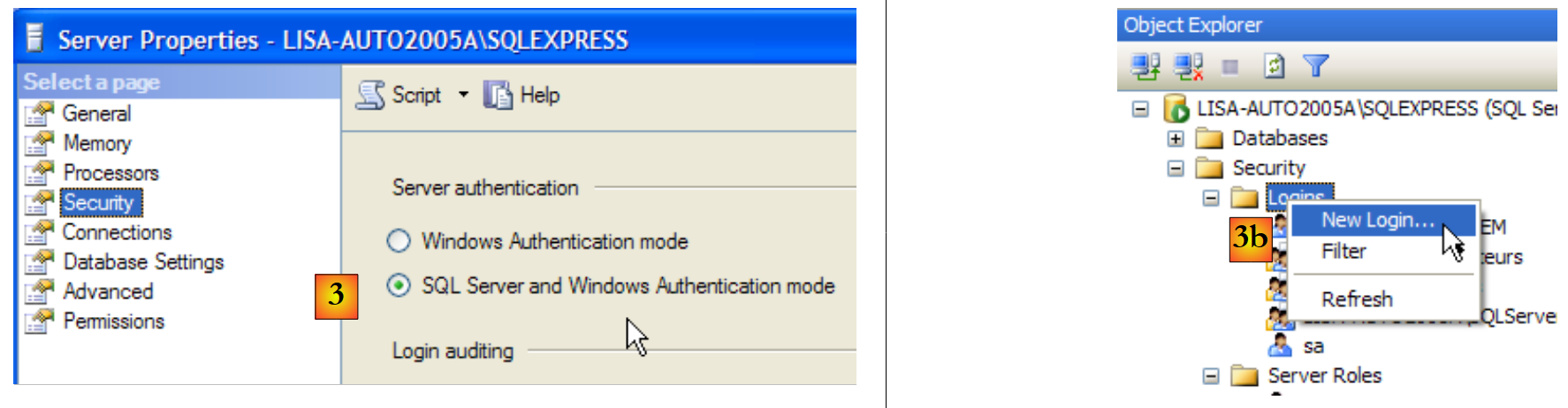

- 在 [3] 中：允许以混合模式连接到服务器：既可以使用 Windows 登录（Windows 用户），也可以使用 SQL Server 登录（在 SQL Server 内部定义的账户，与任何 Windows 账户无关）。
- 在 [3b] 中：创建一个 SQL Server 用户

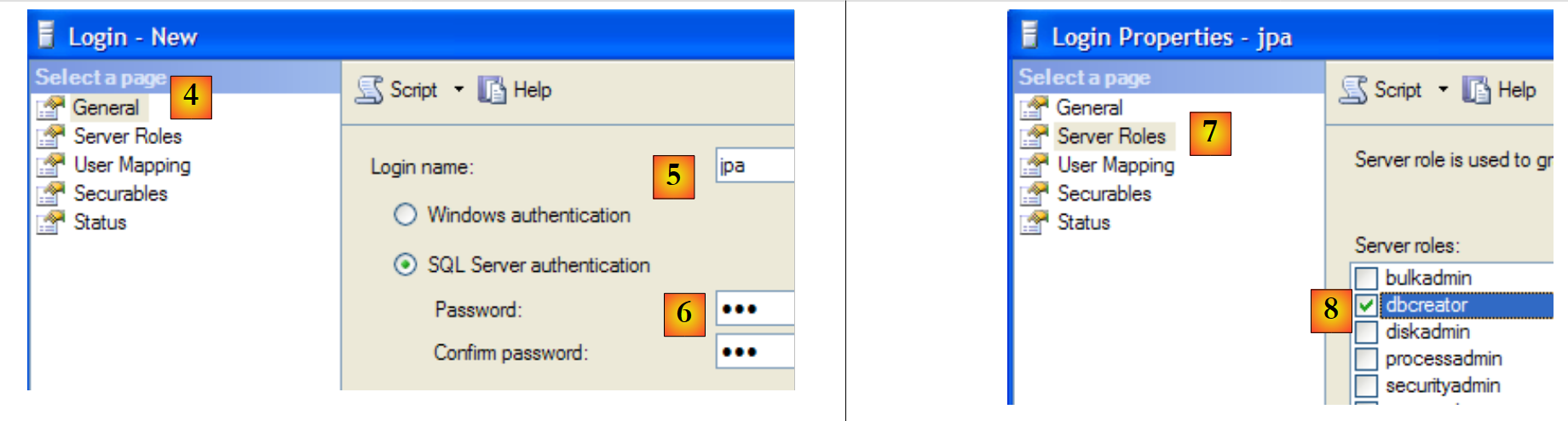

- 在 [4] 中：选项 [常规]
- 在 [5] 中：登录名
- 在 [6] 中：密码（jpa ici）
- 在 [7] 中：选项 [服务器角色]
- 在 [8] 中：用户 jpa 将拥有创建数据库的权限
此配置已通过验证：

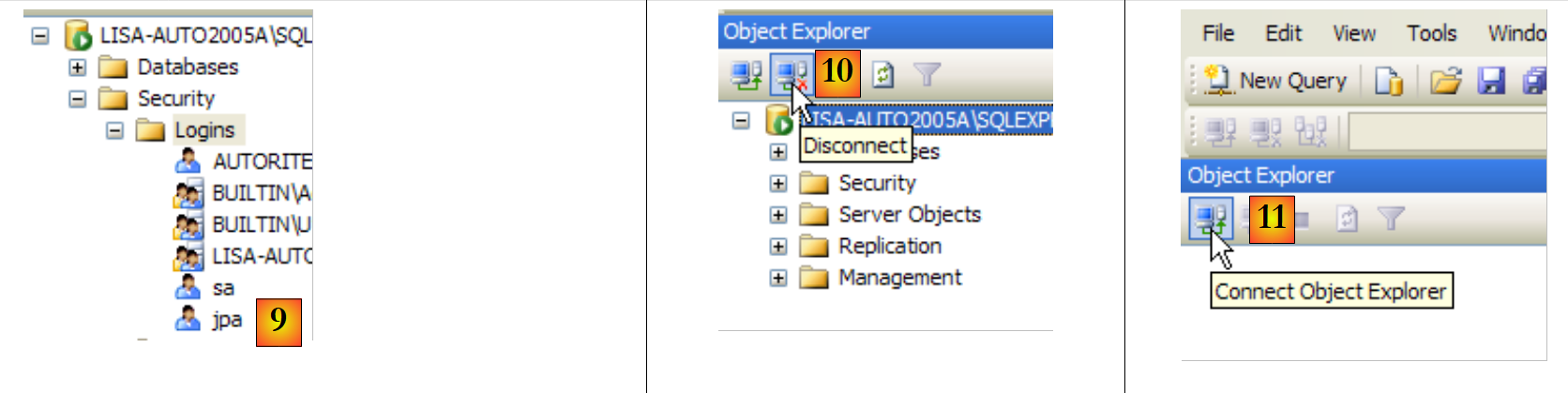

- 在 [9] 中：已创建用户 jpa
- 在 [10]：断开连接
- 在 [11]：重新连接

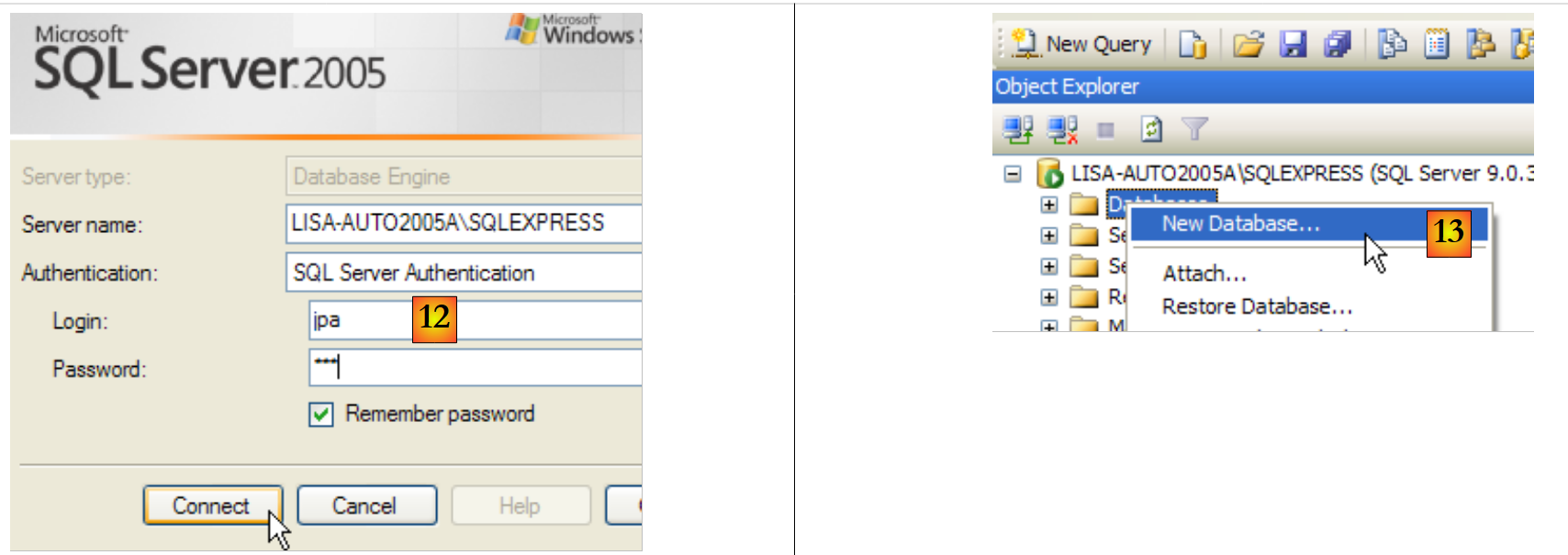

- 在 [12]：以用户 jpa/jpa 身份连接
- 在 [13]：登录后，用户 jpa 创建了一个数据库

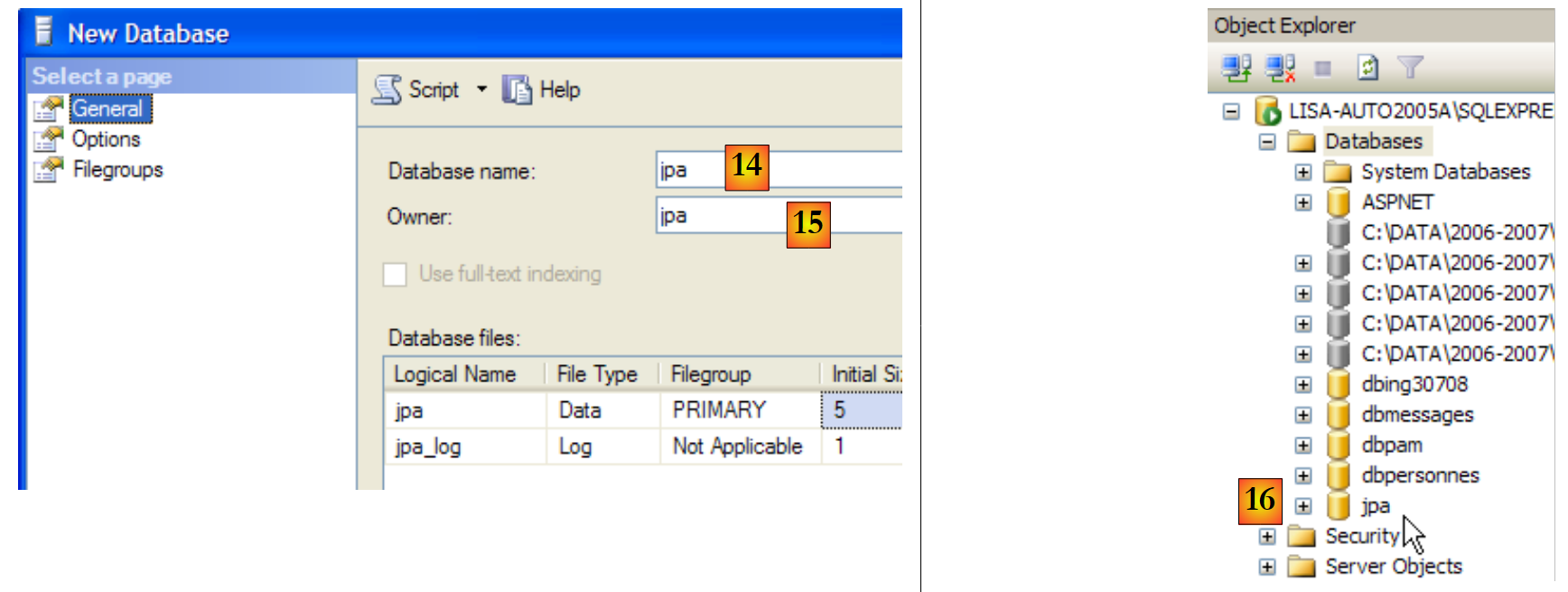

- 在 [14] 中：该数据库将命名为 jpa
- 在 [15] 中：该数据库将归属于用户 jpa
- 在 [16] 中：数据库 jpa 已创建
14.1.4. 在 jpa 数据库中创建 [ARTICLES] 表
我们通过以下 SQL 脚本创建表 [ARTICLES]：
/* table creation */
CREATE TABLE ARTICLES (
ID INTEGER NOT NULL,
NOM VARCHAR(20) NOT NULL,
PRIX DOUBLE PRECISION NOT NULL,
STOCKACTUEL INTEGER NOT NULL,
STOCKMINIMUM INTEGER NOT NULL
);
INSERT INTO ARTICLES (ID, NOM, PRIX, STOCKACTUEL, STOCKMINIMUM) VALUES (1, 'article1', 100, 10, 1);
INSERT INTO ARTICLES (ID, NOM, PRIX, STOCKACTUEL, STOCKMINIMUM) VALUES (2, 'article2', 200, 20, 2);
INSERT INTO ARTICLES (ID, NOM, PRIX, STOCKACTUEL, STOCKMINIMUM) VALUES (3, 'article3', 300, 30, 3);
/* integrity constraints */
ALTER TABLE ARTICLES ADD CONSTRAINT CHK_ID check (ID>0);
ALTER TABLE ARTICLES ADD CONSTRAINT CHK_PRIX check (PRIX>0);
ALTER TABLE ARTICLES ADD CONSTRAINT CHK_STOCKACTUEL check (STOCKACTUEL>0);
ALTER TABLE ARTICLES ADD CONSTRAINT CHK_STOCKMINIMUM check (STOCKMINIMUM>0);
ALTER TABLE ARTICLES ADD CONSTRAINT CHK_NOM check (NOM<>'');
ALTER TABLE ARTICLES ADD CONSTRAINT UNQ_NOM UNIQUE (NOM);
/* primary key */
ALTER TABLE ARTICLES ADD CONSTRAINT PK_ARTICLES PRIMARY KEY (ID);
 |

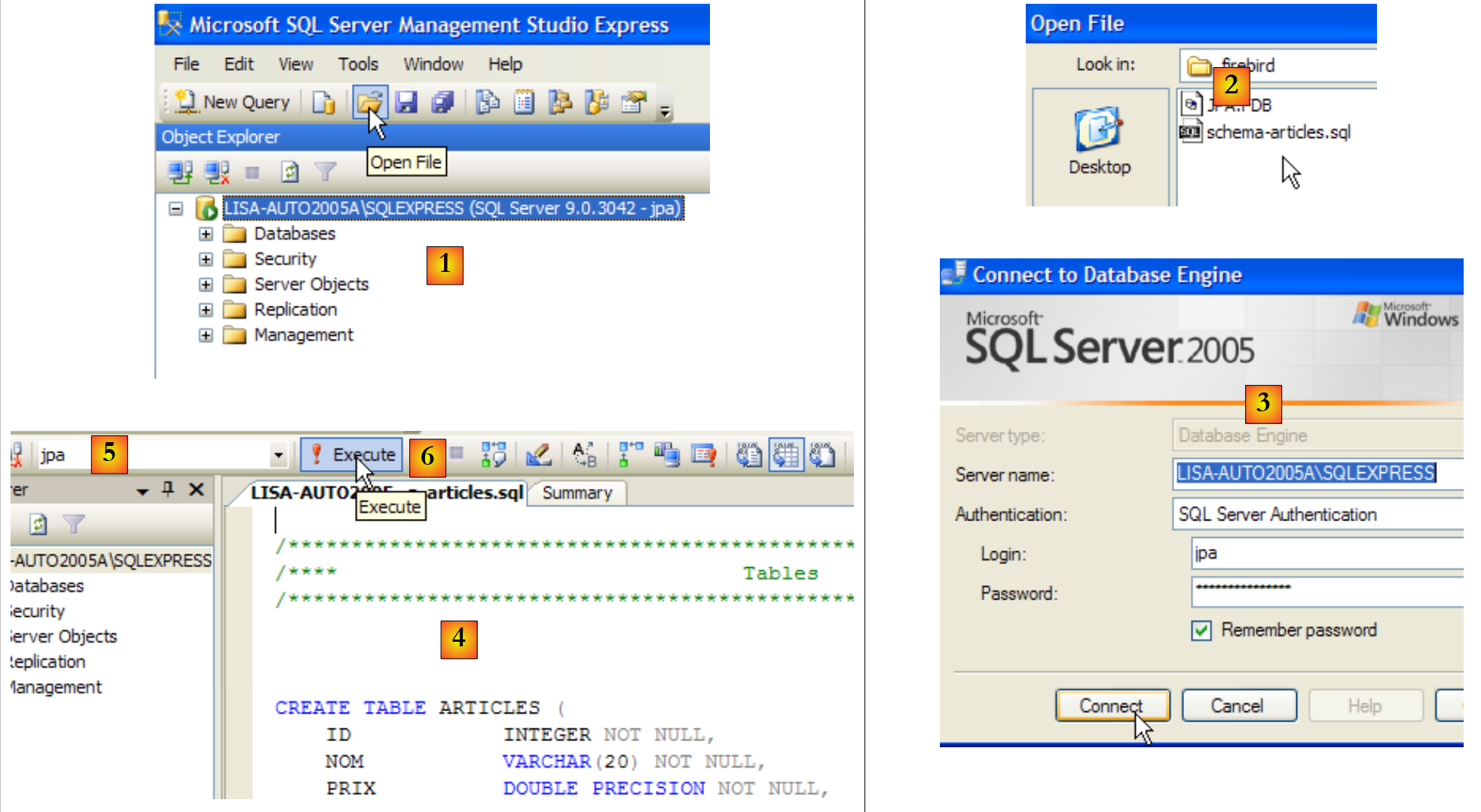

- 在 [1] 中：打开一个 SQL 脚本
- 在 [2] 中：指定 SQL 脚本
- 在 [3] 中：您必须重新验证身份 (jpa/jpa)
- 在 [4] 中：待执行的脚本
- 在 [5] 中：选择将要执行脚本的数据库
- 在 [6]：执行脚本

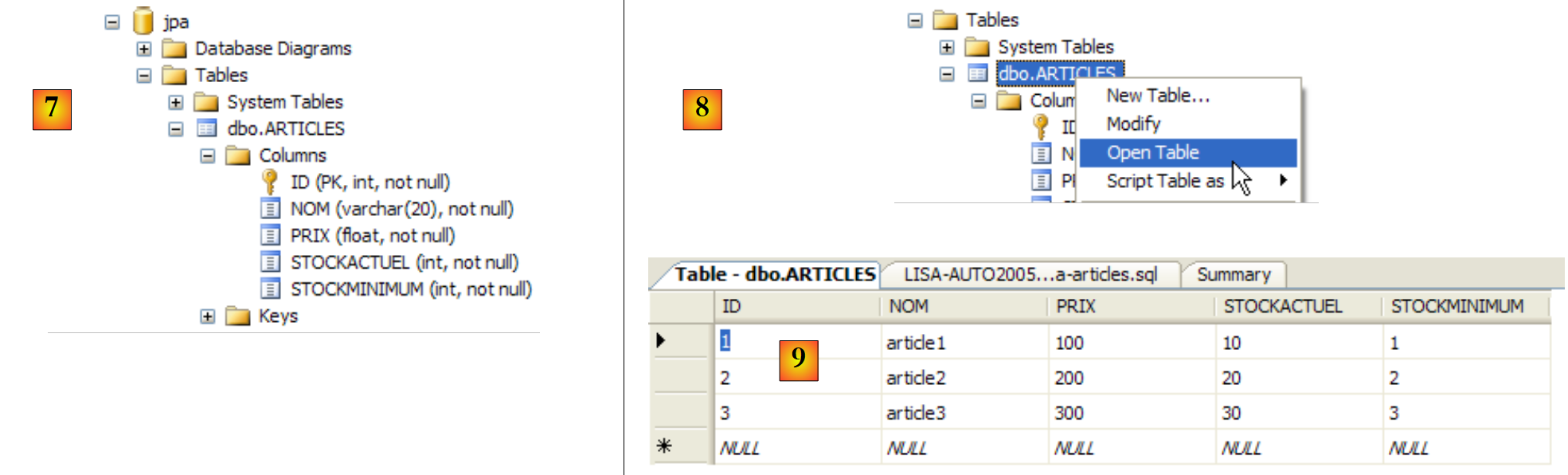

- 在 [7] 中：执行结果：已创建表 [ARTICLES]。
- 在 [8] 中：查询表内容
- 在 [9] 中：表的内容。
14.1.5. SQL Server Express 的 ADO.NET 连接器

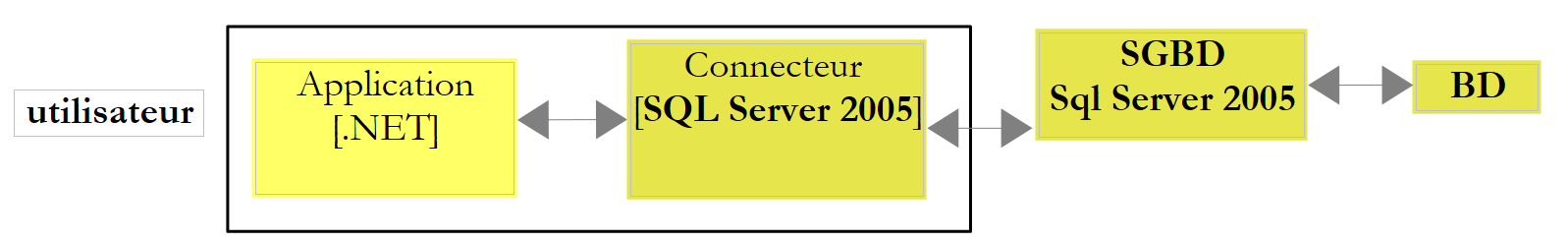

ADO.NET 连接器是一组类，可使 .NET 应用程序使用 SQL Server Express 2005 数据库管理系统。这些连接器类位于 [System.Data] 命名空间中，在所有 .NET 平台上均可原生使用。
14.2. 数据库管理系统（DBMS） MySQL5
14.2.1. 安装
关系型数据库 MySQL5 可通过网址 [http://dev.mysql.com/downloads/] 获取：

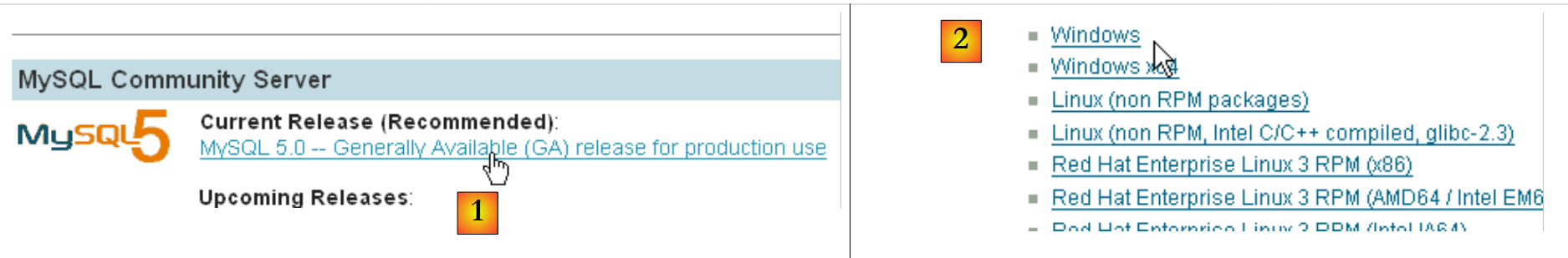

- 在 [1] 中：选择所需版本
- en [2]：选择 Windows 版本

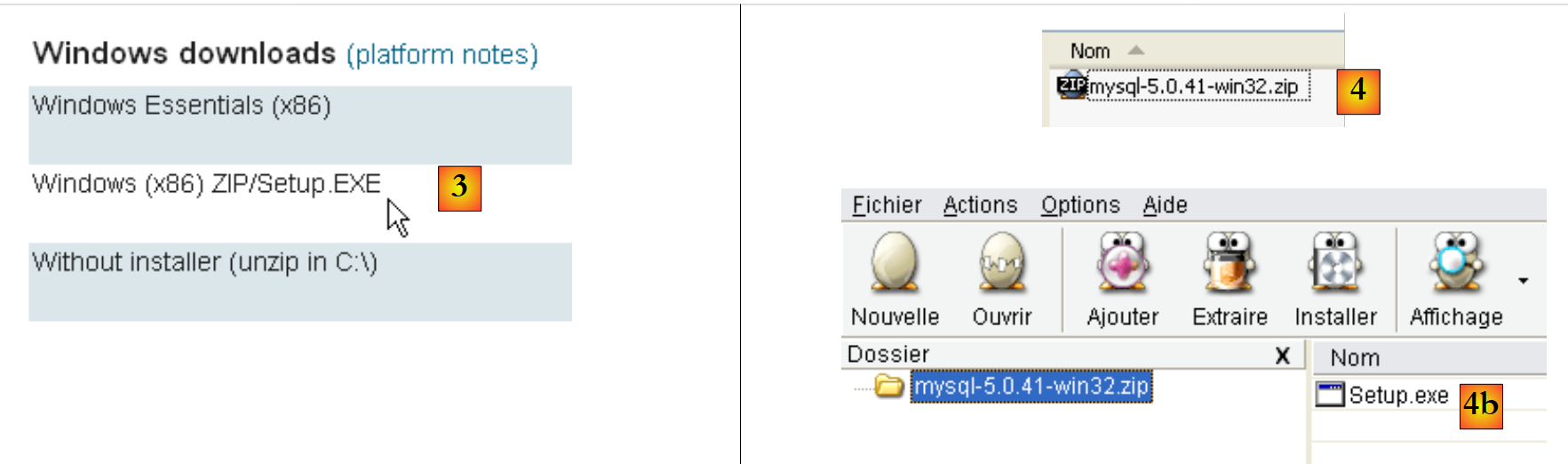

- 在 [3] 中：选择所需的 Windows 版本
- 在 [4] 中：下载的 zip 文件包含一个可执行文件 [Setup.exe] [4b]，必须将其解压并运行以安装 MySQL5

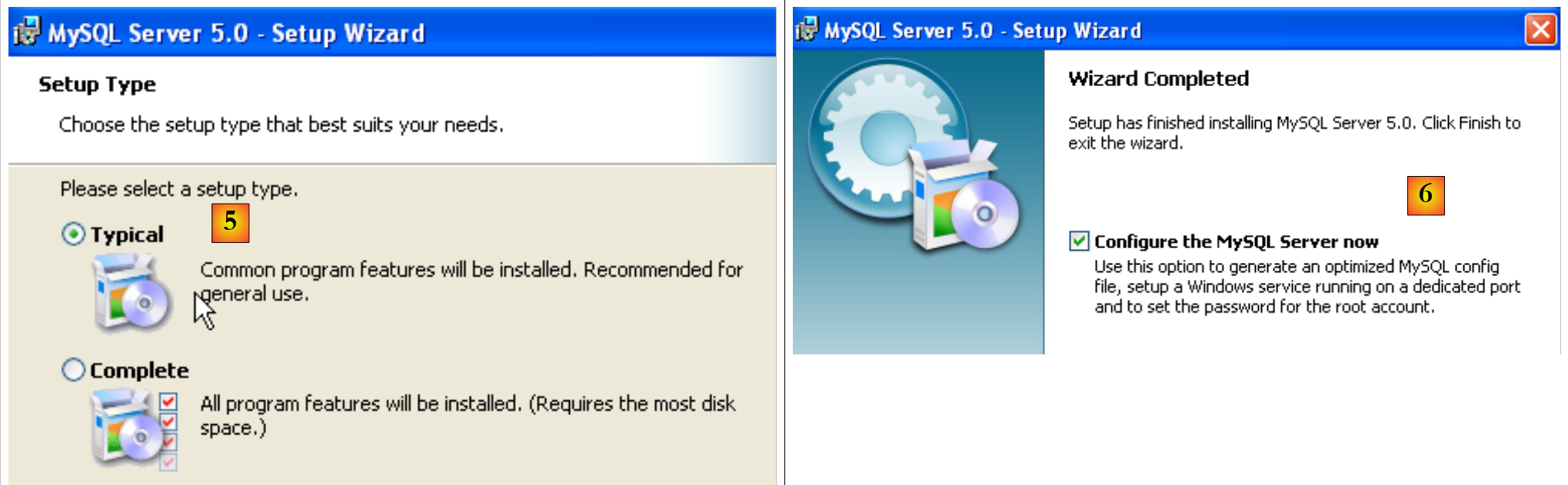

- 在 [5]：选择“典型安装”
- 在 [6] 中：安装完成后，您可以配置 MySQL5 服务器

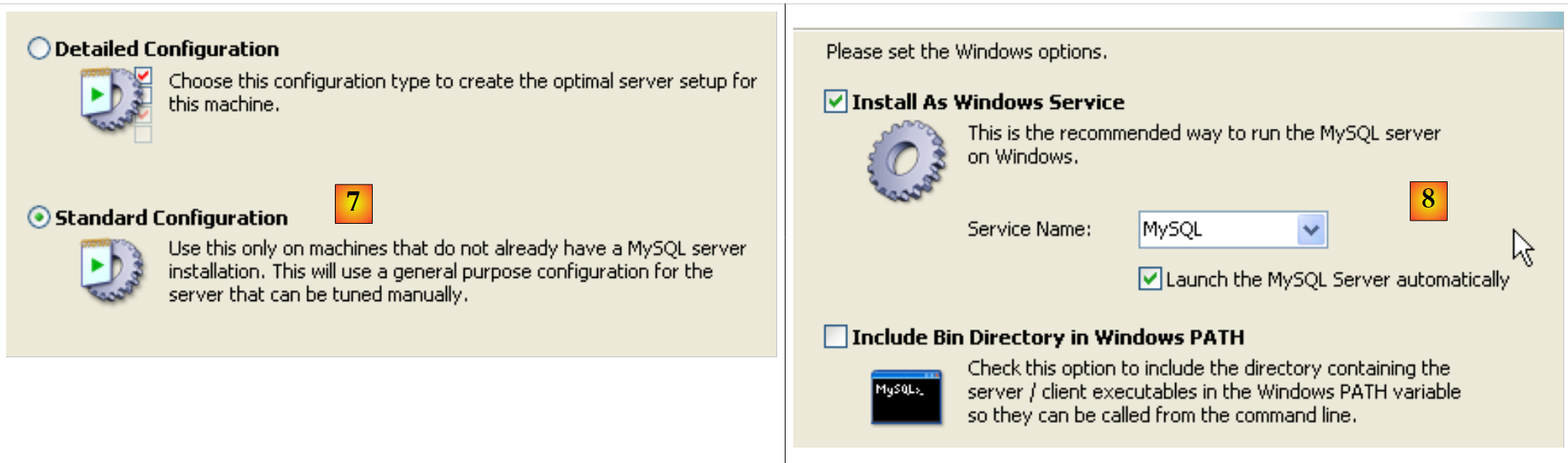

- 在 [7]：选择标准配置，即最省心的选项
- 在 [8] 中：MySQL5 服务器将作为 Windows 服务运行

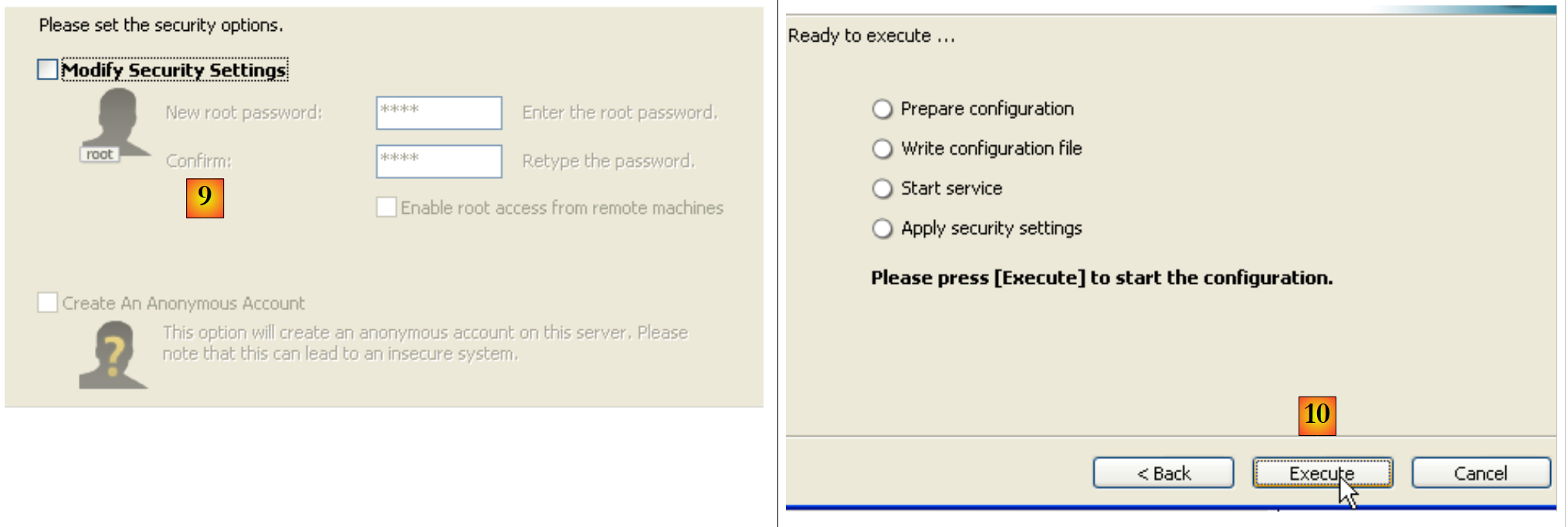

- 在 [9] 中：默认情况下，服务器管理员为 root，且无密码。您可以保留此配置，或为 root 设置新密码。如果安装 MySQL5 之前已卸载了旧版本，此操作可能会失败。此时恢复的方法较少。

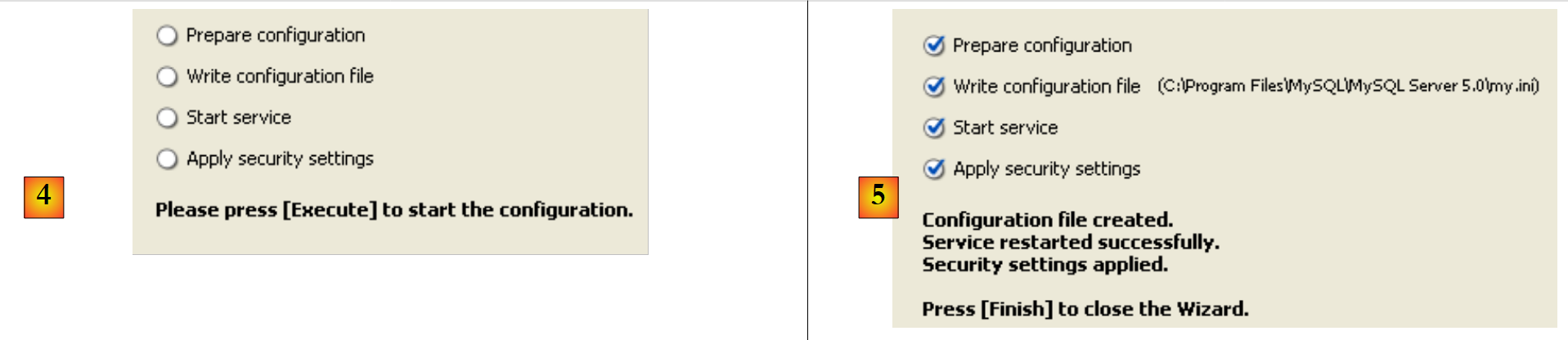

- 在 [10] 中：需要进行服务器配置
安装 MySQL5 会在 [开始 / 程序] 中创建一个文件夹：

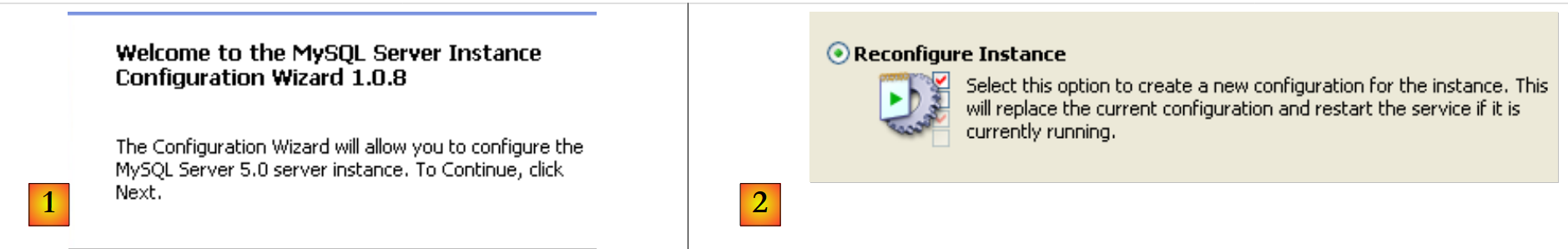

您可以使用 [MySQL 服务器实例配置向导] 来重新配置服务器：

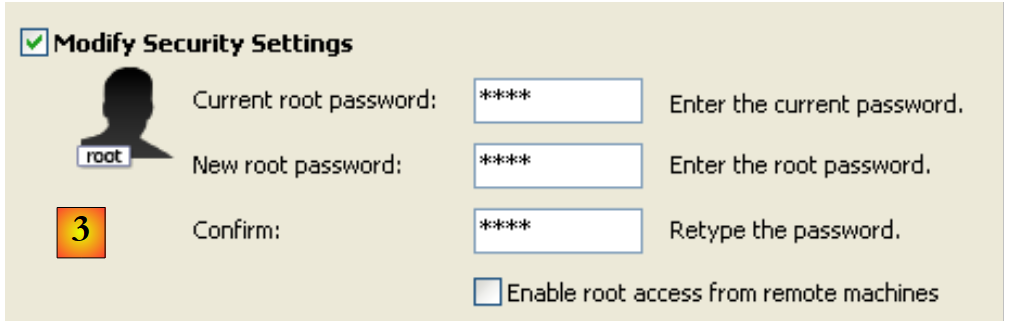

- 在 [3] 中：我们将 root 密码更改为 (此处为 root/root)
14.2.2. 启动/停止 MySQL5
MySQL5 服务器已作为 Windows 自动启动服务安装，Windows 启动后 c.a.d 会立即启动。这种运行模式不太实用。我们将对其进行更改：
[开始 / 控制面板 / 性能和维护 / 管理工具 / 服务]：

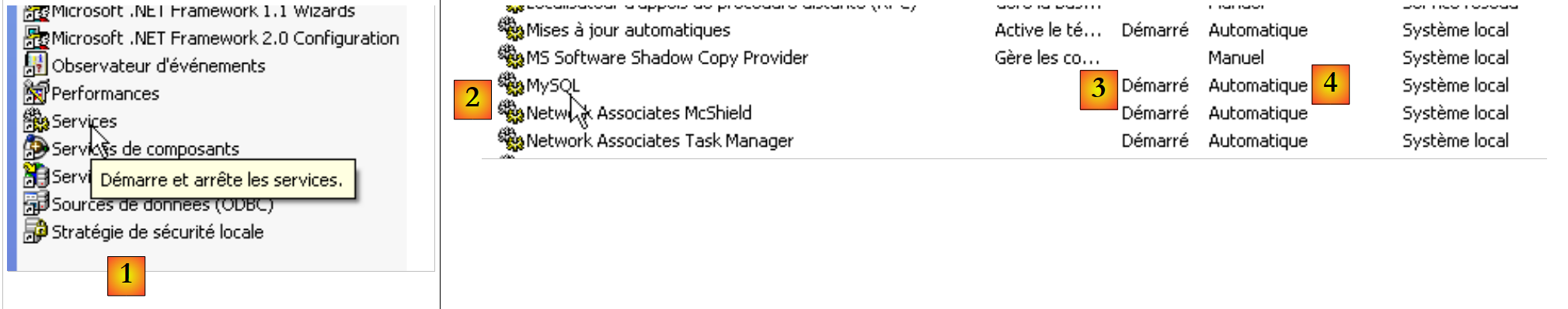

- 在 [1] 中：双击 [服务]
- 在 [2] 中：可以看到有一个名为 [MySQL] 的服务，该服务已启动 [3] 且设置为自动启动 [4]。

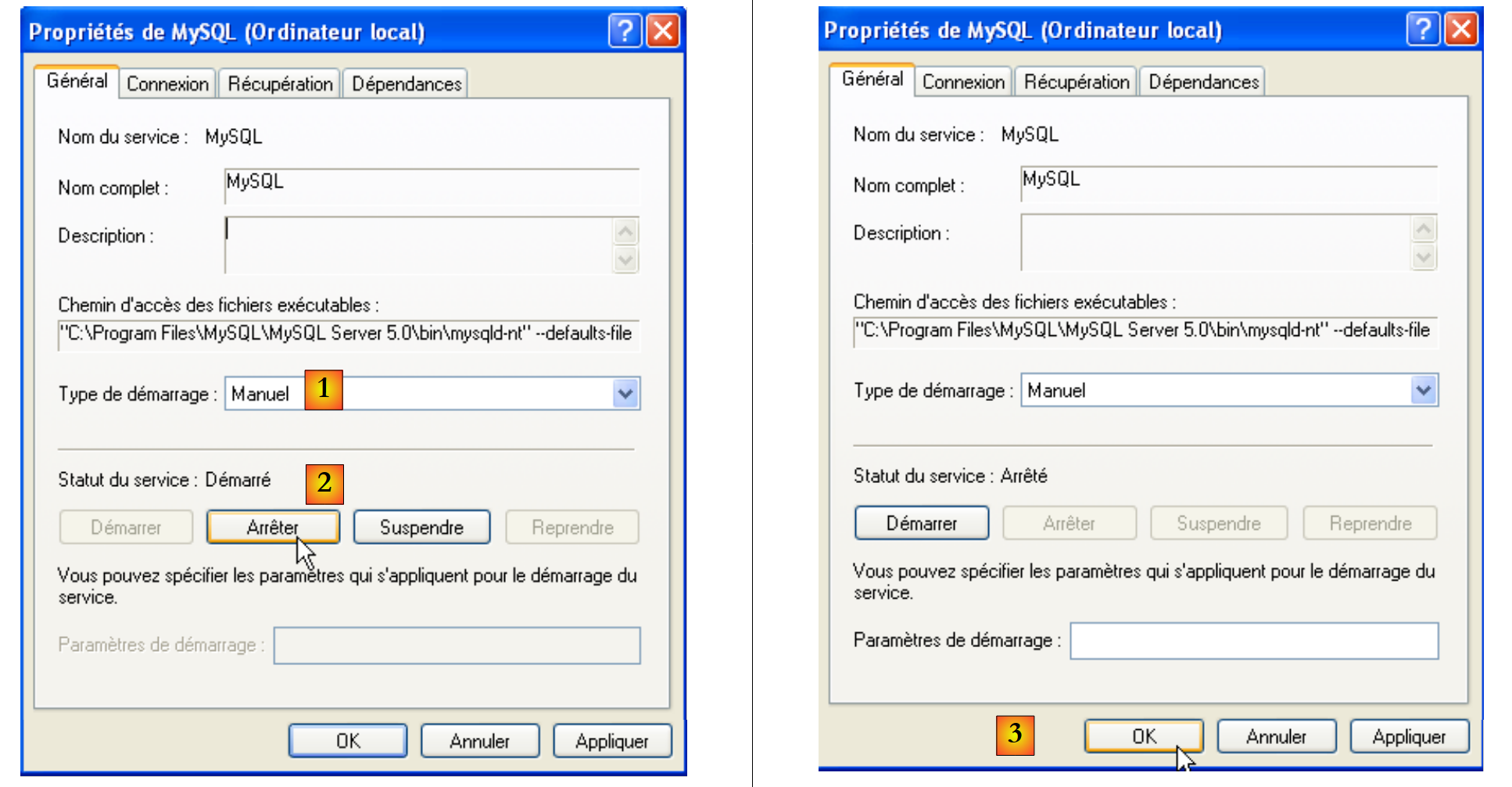

要更改此设置，请双击 [MySQL] 服务：
- 在 [1] 中：将服务启动类型设置为“手动”
- 在 [2]：停止该服务
- 在 [3] 中：验证新的服务配置

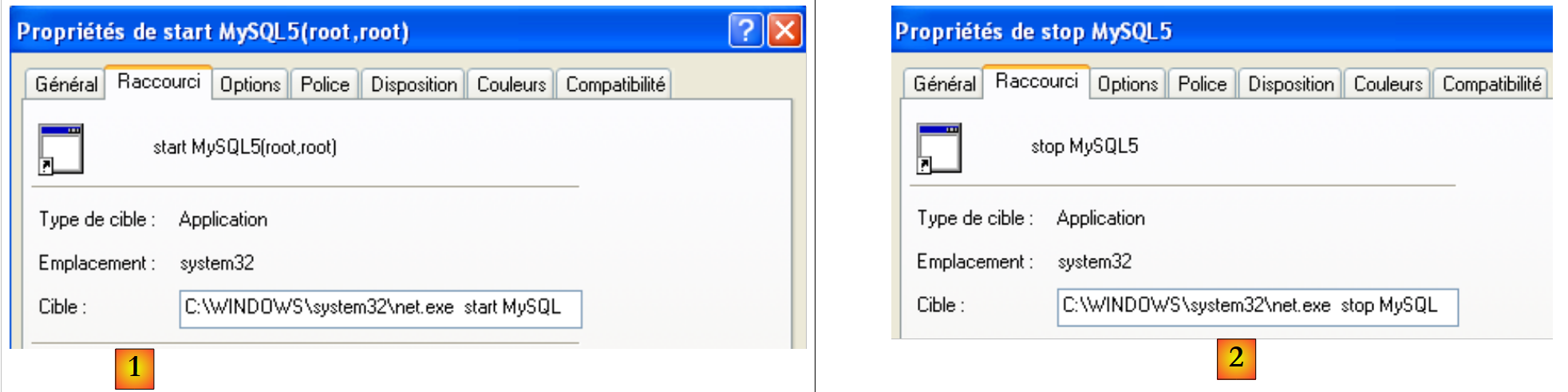

要手动启动和停止 MySQL 服务，您可以创建两个快捷方式：
- 在 [1] 中：用于启动 MySQL5 的快捷方式
- 在 [2] 中：用于停止 MySQL 的快捷方式
14.2.3. MySQL 用户管理
在 MySQL 官网上，您可以找到用于数据库管理（SGBD）的客户端：

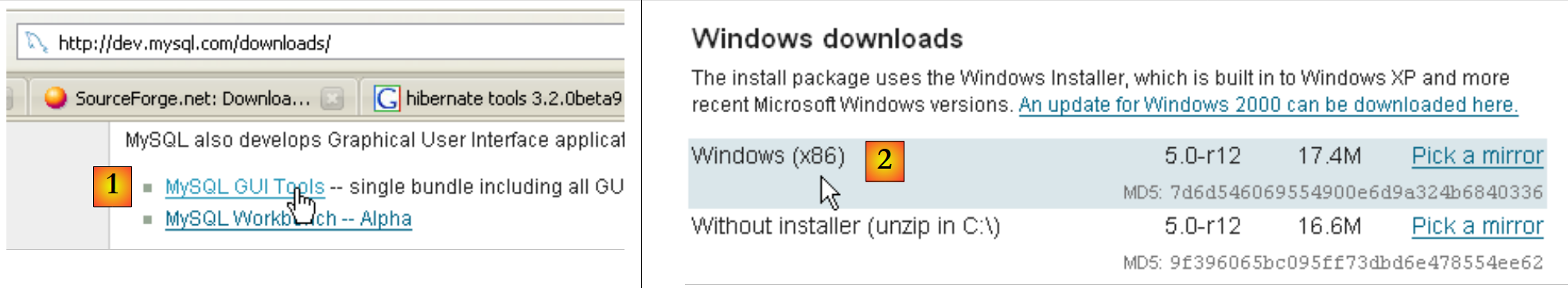

- 在 [1] 中：选择 [MySQL GUI Tools]，该选项汇集了用于管理和操作数据库的各种图形化客户端
- 在 [2] 中：选择相应的 Windows 版本

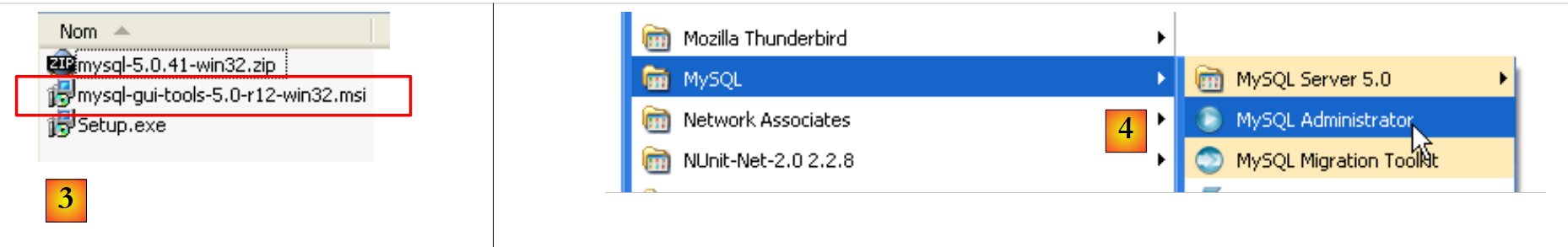

- 在 [3] 中：将下载一个 .msi 文件以供执行
- 在 [4]：安装完成后，[开始菜单 / 程序 / mySQL] 文件夹中会出现新的快捷方式。
现在通过您创建的快捷方式运行 MySQL，然后通过上方的菜单运行 [MySQL Administrator]：

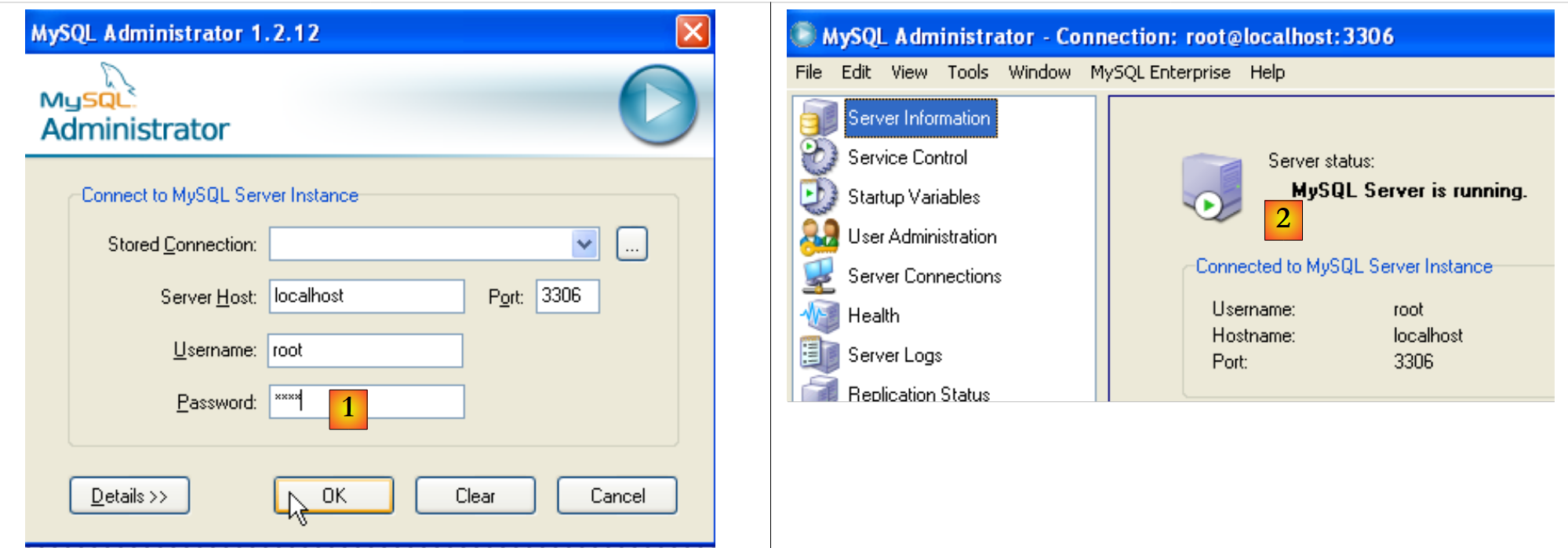

- 在 [1] 中：输入 root 用户密码（此处为 root）
- 在 [2] 中：您已登录，MySQL 正在运行
14.2.4. 创建 jpa 用户和 jpa 数据库
现在我们创建一个名为 jpa 的数据库以及一个同名用户。首先创建用户：

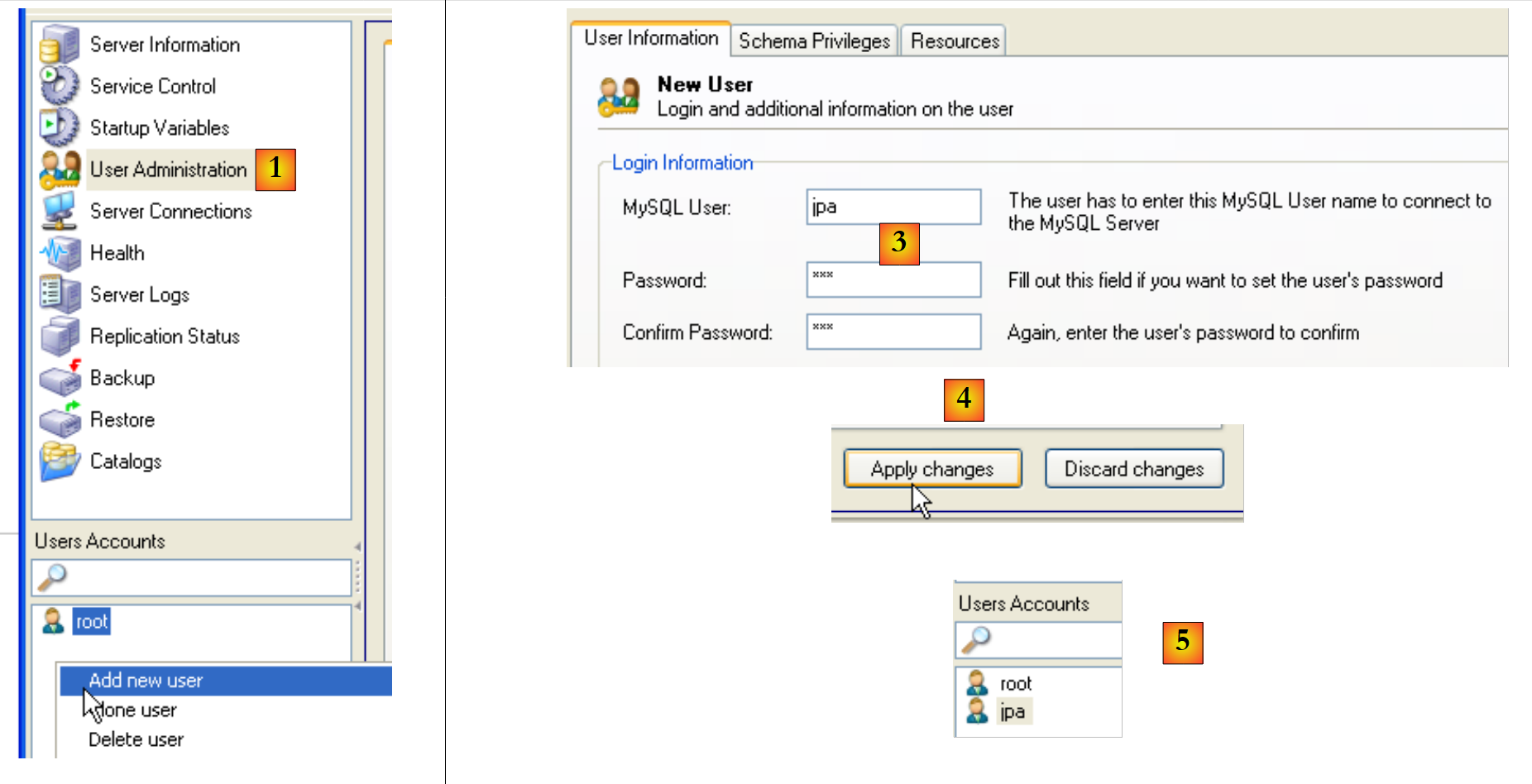

- 在 [1] 中：选择 [用户管理]
- 在 [2]：右键单击 [用户账户] 部分以创建新用户
- 在 [3]：用户名为 jpa，密码为 jpa
- 在 [4] 中：确认创建
- 在 [5]：用户 [jpa] 出现在 [用户账户] 窗口中
当前数据库：

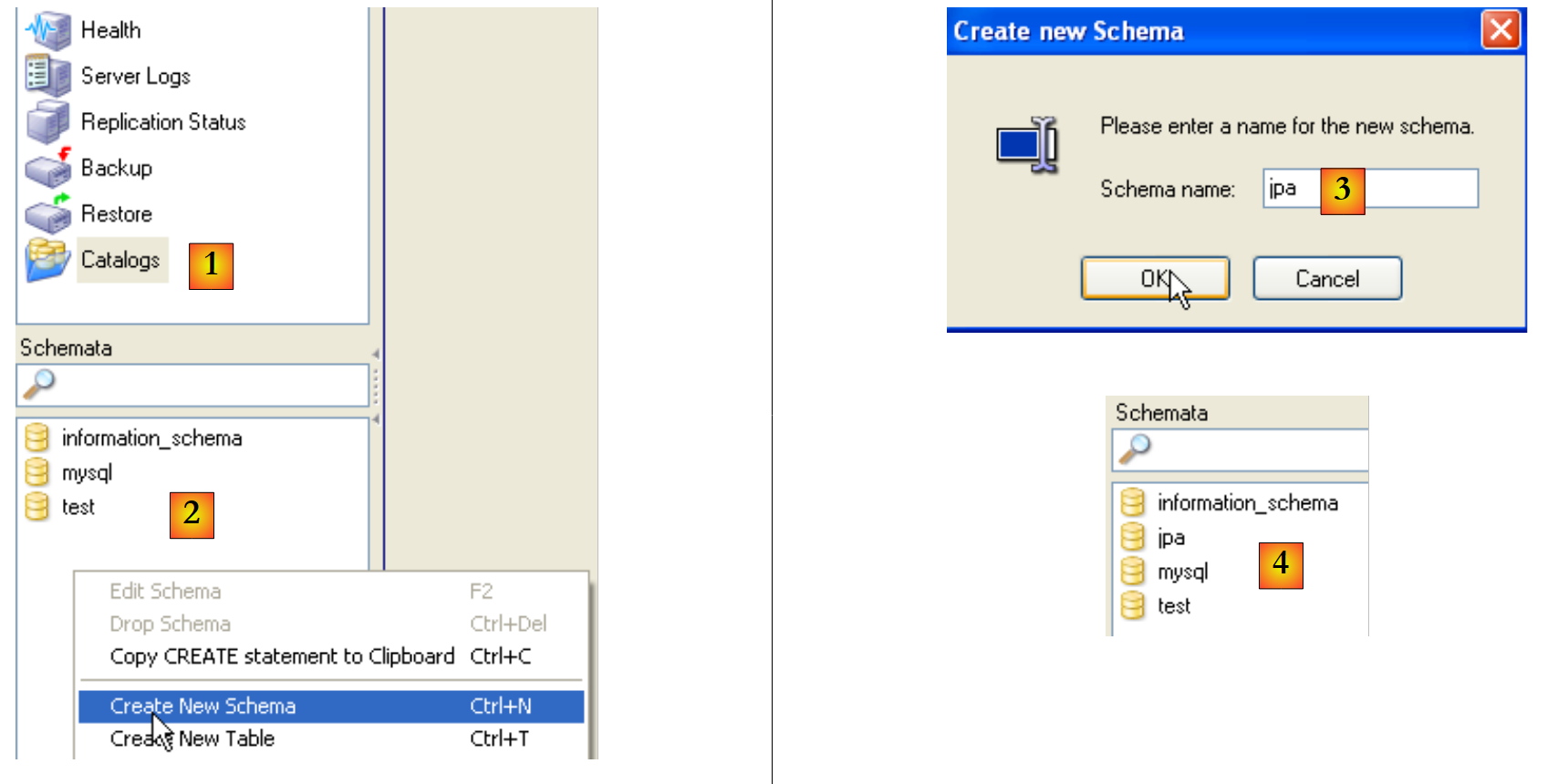

- 在 [1] 中：选择 [目录] 选项
- 在 [2] 中：右键单击 [Schemata] 窗口以创建新模式（指定数据库）
- 在 [3]：为新图命名
- 在 [4] 中：该图将显示在 [Schemata] 窗口中

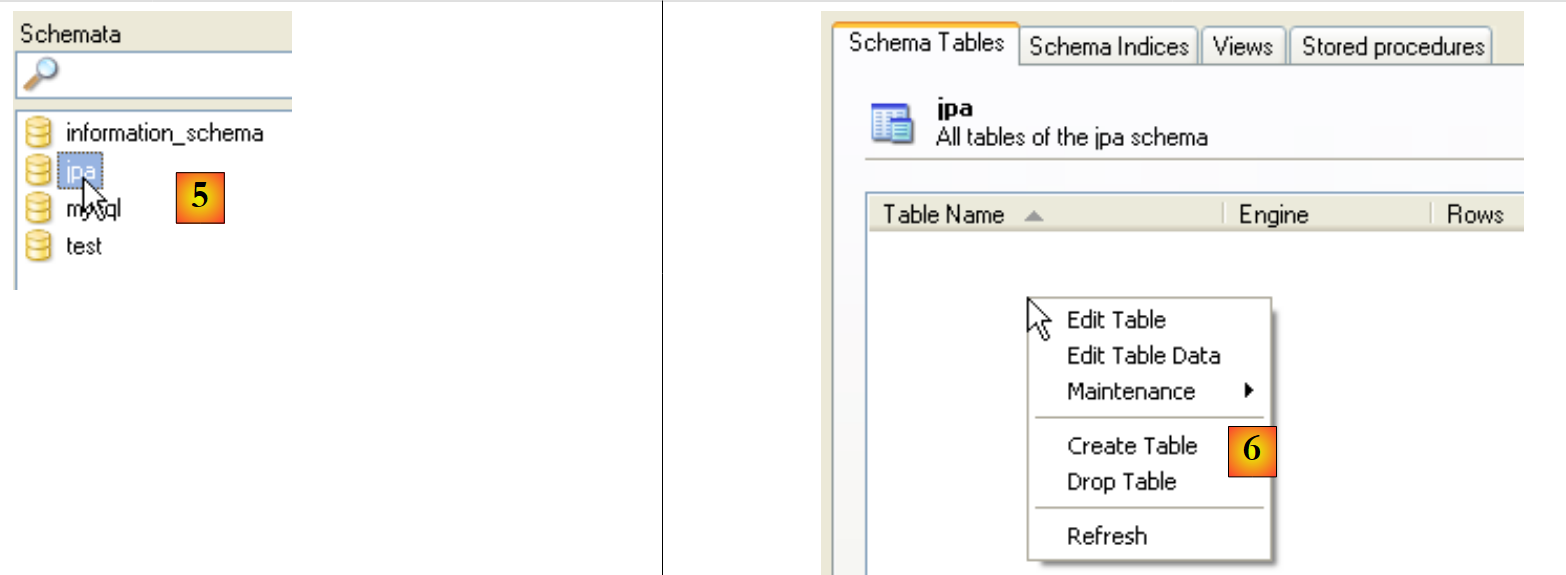

- 在 [5] 中：选择 [jpa] 模式
- 在 [6] 中：[jpa] 模式中的对象（包括表）将显示出来。目前尚无任何对象。右键单击以创建一个。具体操作留给读者自行完成。
让我们回到用户 [jpa]，并授予其对 [jpa] 模式的完全权限：

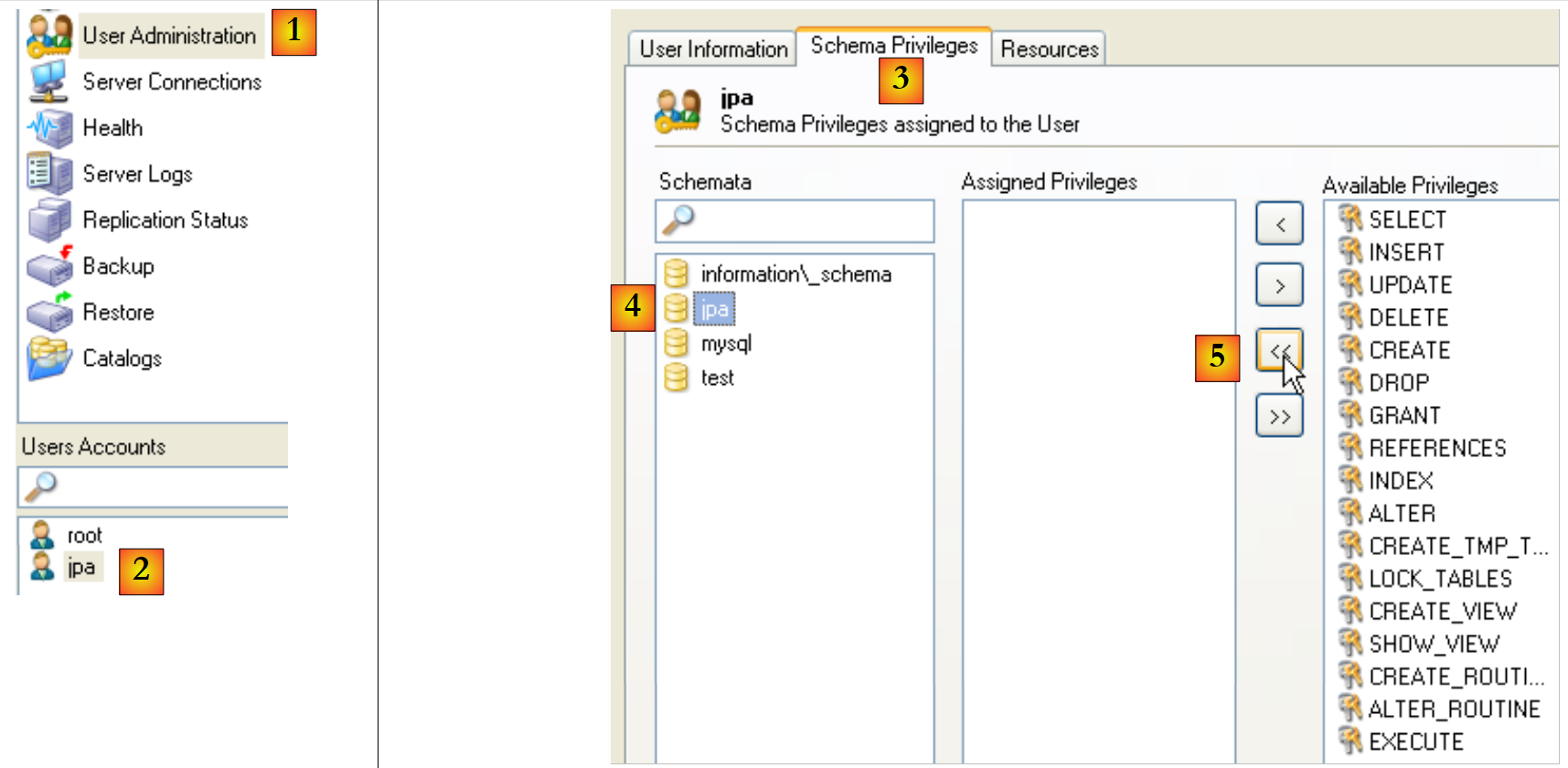

- 在 [1] 中，然后 [2]：选中用户 [jpa]
- 在 [3] 中：选择 [模式权限] 选项卡
- 在 [4] 中：选择 [jpa] 模式

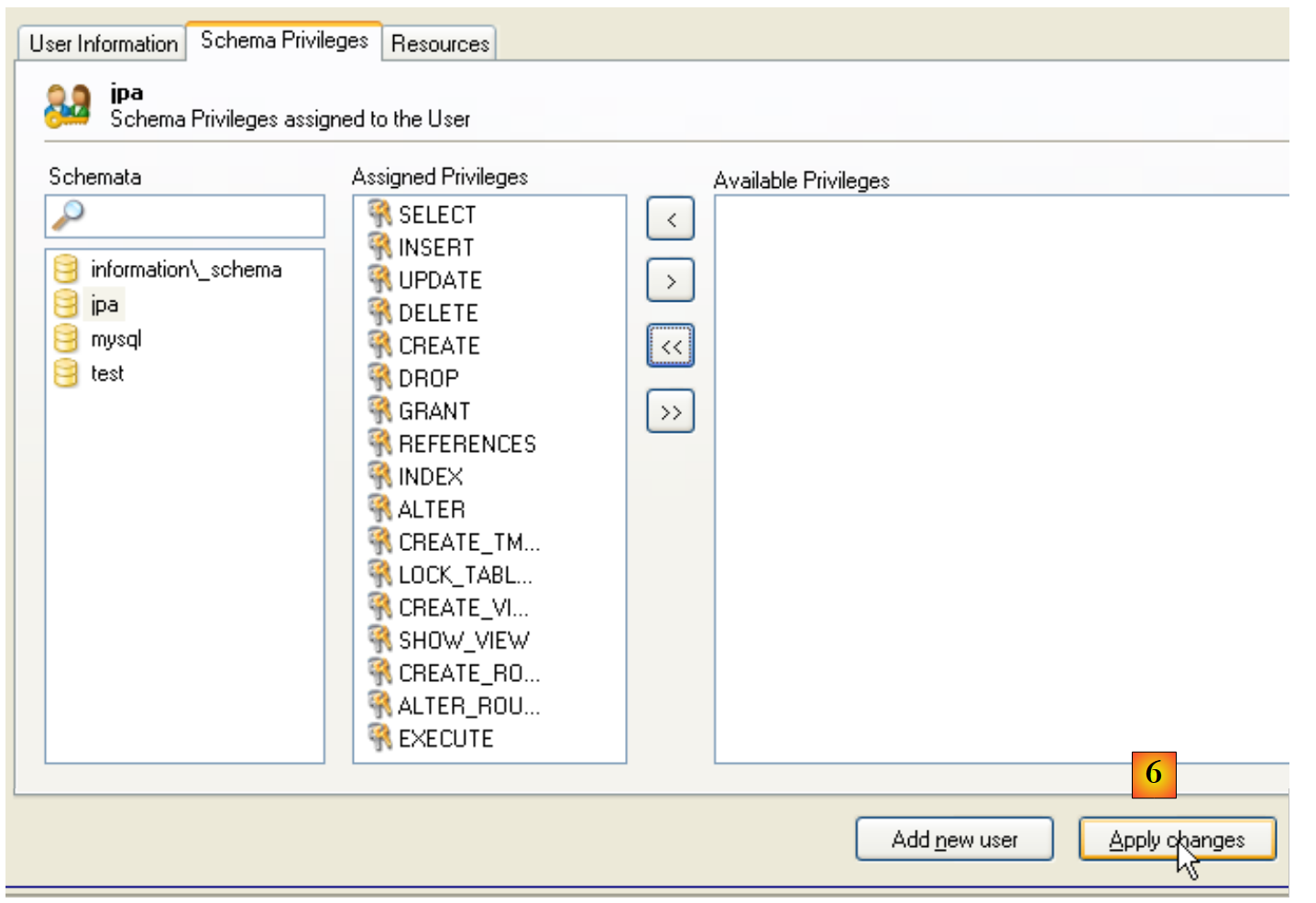

- 在 [5] 中：我们将授予用户 [jpa] 对模式 [jpa] 的完全权限
为了验证用户 [jpa] 能否操作模式 [jpa]，我们关闭 MySQL 管理员。重启后，这次以 [jpa/jpa] 的用户名登录：

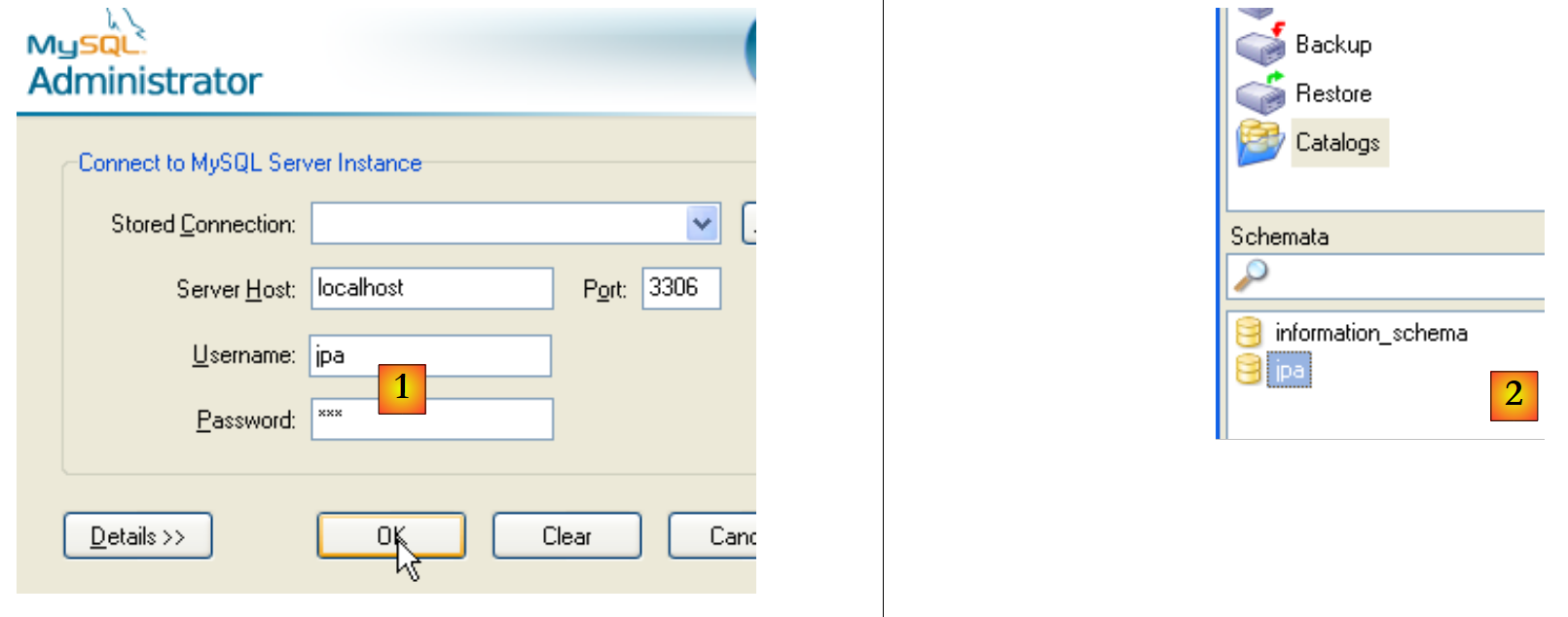

- en [1]：我们进行身份验证（jpa/jpa）
- 在 [2] 中：连接成功，而在 [Schemata] 中，我们可以看到我们拥有权限的模式。我们看到了 [jpa] 模式。
现在我们将使用 SQL 脚本创建一个名为 [ARTICLES] 的表。

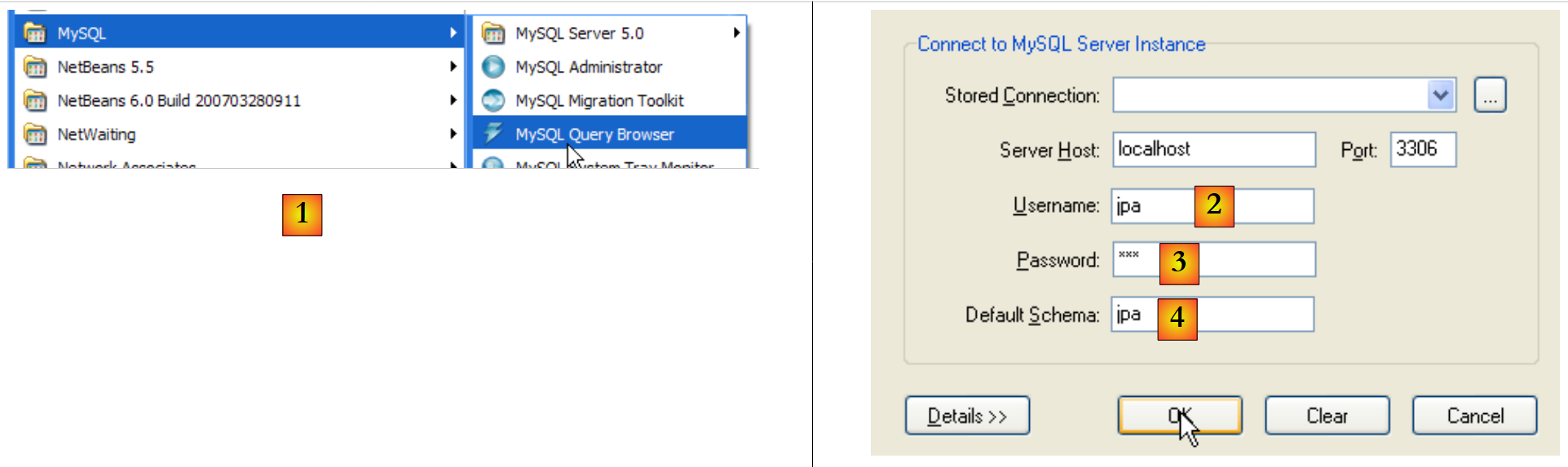

- 在 [1] 中：使用 [MySQL Query Browser] 应用程序
- 在 [2]、[3]、[4] 中：登录（jpa / jpa / jpa）

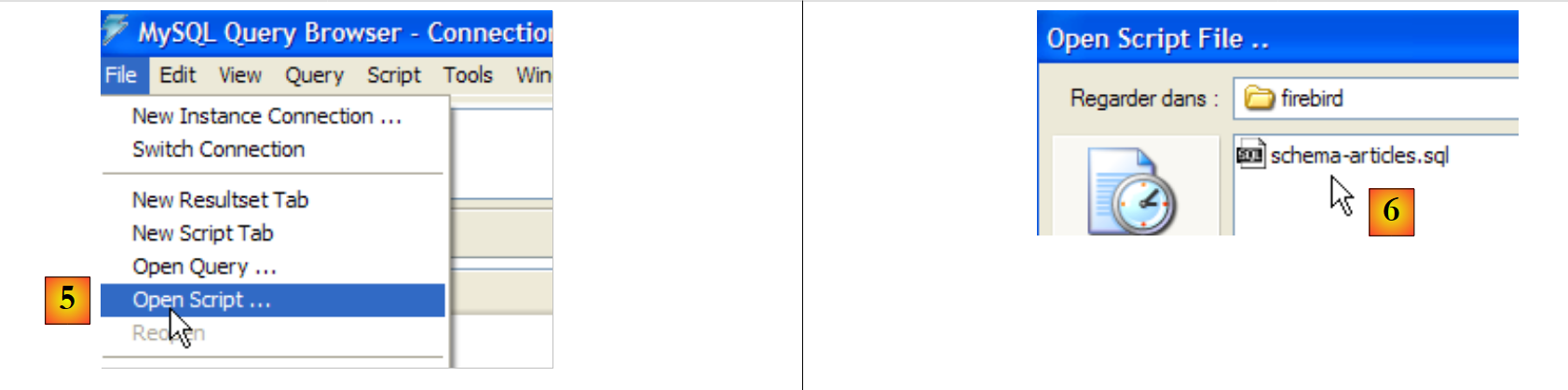

- 在 [5] 中：打开一个 SQL 脚本以供执行
- 在 [6] 中：指定以下脚本 [schema-articles.sql]：
| /******************************************************************************/
/**** Tables ****/
/******************************************************************************/
CREATE TABLE ARTICLES (
ID INTEGER NOT NULL,
NOM VARCHAR(20) NOT NULL,
PRIX DOUBLE PRECISION NOT NULL,
STOCKACTUEL INTEGER NOT NULL,
STOCKMINIMUM INTEGER NOT NULL
);
INSERT INTO ARTICLES (ID, NOM, PRIX, STOCKACTUEL, STOCKMINIMUM) VALUES (1,'article1', 100, 10, 1);
INSERT INTO ARTICLES (ID, NOM, PRIX, STOCKACTUEL, STOCKMINIMUM) VALUES (2,'article2', 200, 20, 2);
INSERT INTO ARTICLES (ID, NOM, PRIX, STOCKACTUEL, STOCKMINIMUM) VALUES (3,'article3', 300, 30, 3);
COMMIT WORK;
/* Check constraints definition */
ALTER TABLE ARTICLES ADD CONSTRAINT CHK_ID check (ID>0);
ALTER TABLE ARTICLES ADD CONSTRAINT CHK_PRIX check (PRIX>0);
ALTER TABLE ARTICLES ADD CONSTRAINT CHK_STOCKACTUEL check (STOCKACTUEL>0);
ALTER TABLE ARTICLES ADD CONSTRAINT CHK_STOCKMINIMUM check (STOCKMINIMUM>0);
ALTER TABLE ARTICLES ADD CONSTRAINT CHK_NOM check (NOM<>'');
/******************************************************************************/
/**** Unique Constraints ****/
/******************************************************************************/
ALTER TABLE ARTICLES ADD CONSTRAINT UNQ_NOM UNIQUE (NOM);
/******************************************************************************/
/**** Primary Keys ****/
/******************************************************************************/
ALTER TABLE ARTICLES ADD CONSTRAINT PK_ARTICLES PRIMARY KEY (ID);
|
 |

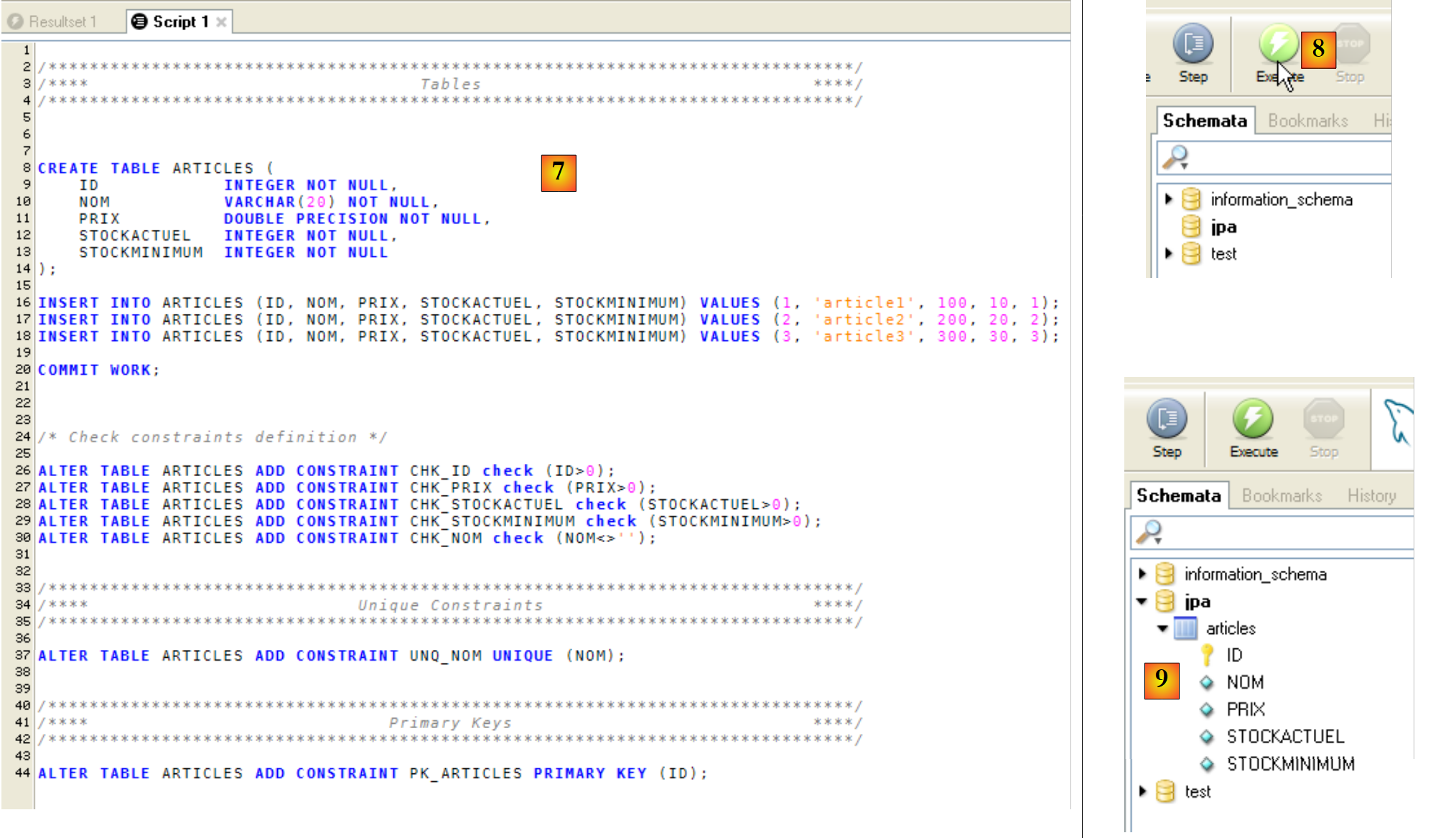

- 在 [7] 中：加载的脚本
- 在 [8] 中：已执行
- 在 [9] 中：表 [ARTICLES] 已创建
14.2.5. 连接器安装 MySQL5 的 ADO.NET

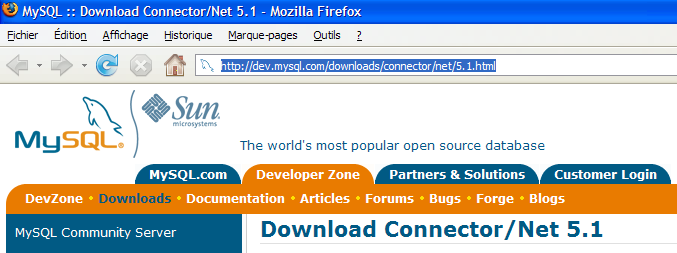

MySQL5 的 ADO.NET 连接器（2008 年 4 月）可在 [http://dev.mysql.com/downloads/connector/net/5.1.html] 获取：
安装此连接器将在 .NET 平台上添加一个命名空间：
14.2.6. MySQL5 的驱动程序安装 ODBC

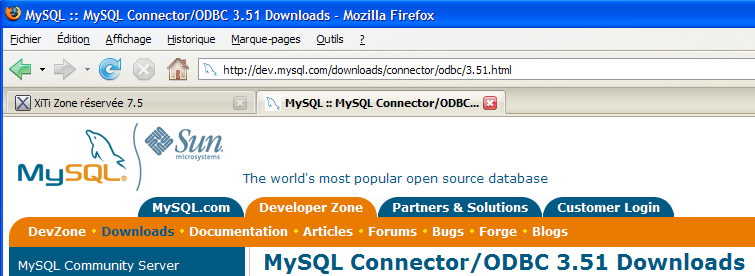

MySQL5 的 ODBC 连接器（开放数据库连接）可于 [http://dev.mysql.com/downloads/connector/odbc/3.51.html] 获取（2008 年 4 月）：
安装完成后，可通过以下方式检查 ODBC 连接器的安装情况：

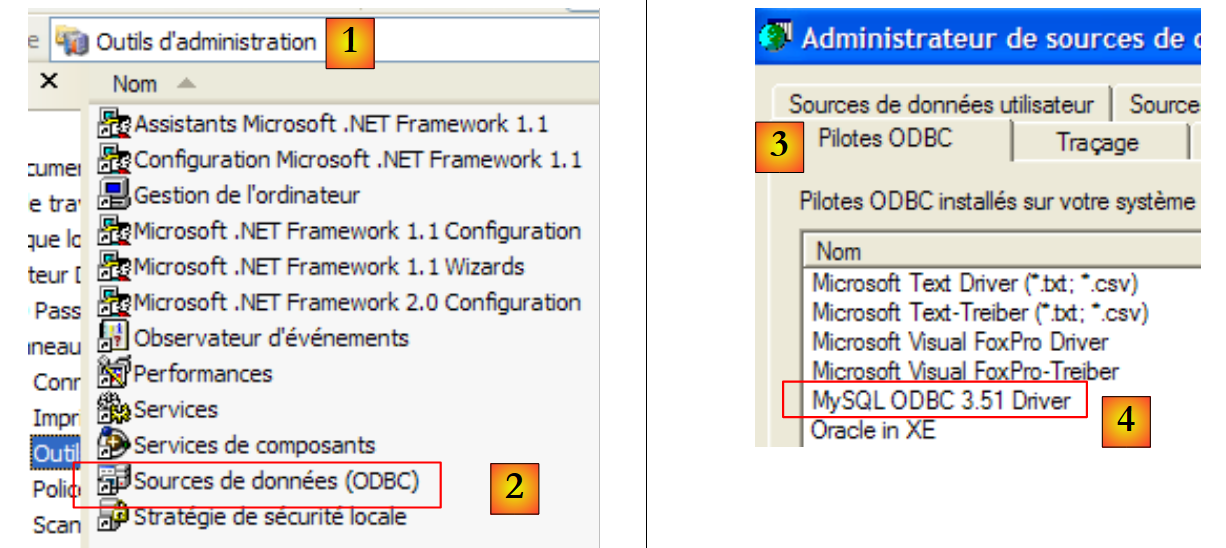

- 在 [1] 中，选择 [管理工具]（在 XP Pro 中：开始菜单 / 控制面板 / 性能和维护 / 管理工具）
- 在 [2] 中，双击 [数据源 (ODBC)]
- 在 [3] 中，选择 [ODBC 驱动程序] 选项卡
- 在 [4] 中，MySQL 的 ODBC 驱动程序
