6. Estudo de caso com PostgreSQL 9.2.1

6.1. Instalação das ferramentas

As ferramentas a instalar são as seguintes:

  • o SGBD: [http://www.enterprisedb.com/products-services-training/pgdownload#windows];
  • uma ferramenta de administração: EMS SQL Manager for PostgreSQL Freeware [http://www.sqlmanager.net/fr/products/postgresql/manager/download].

Nos exemplos a seguir, o utilizador postgres tem a palavra-passe postgres.

Vamos iniciar o PostgreSQL e, em seguida, a ferramenta [SQL Manager Lite for PostgreSQL], que utilizaremos para administrar o SGBD.

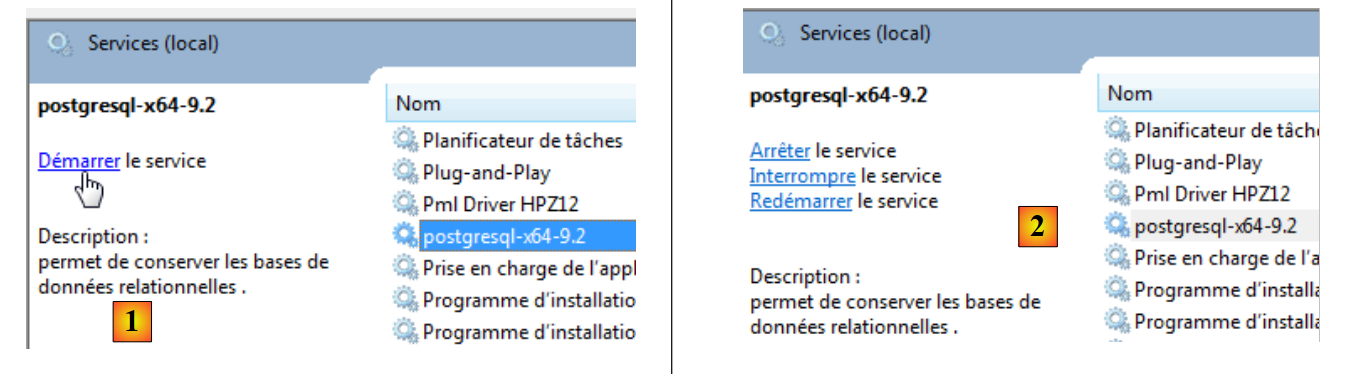

  • Em [1], iniciamos o SGBD PostgreSQL a partir dos Serviços do Windows;
  • Em [2], o serviço é iniciado;

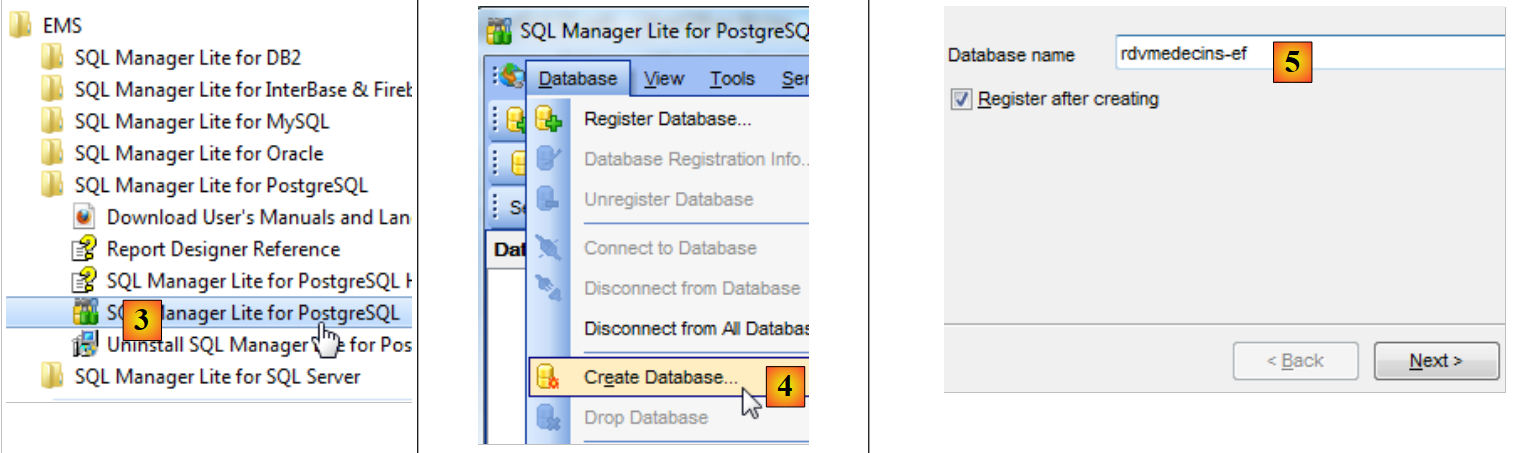

Agora, iniciamos a ferramenta [SQL Manager Lite for MySQL], que utilizaremos para administrar o SGBD [3].

  • Em [4], criamos uma nova base de dados;
  • Em [5], especificamos o nome da base de dados;

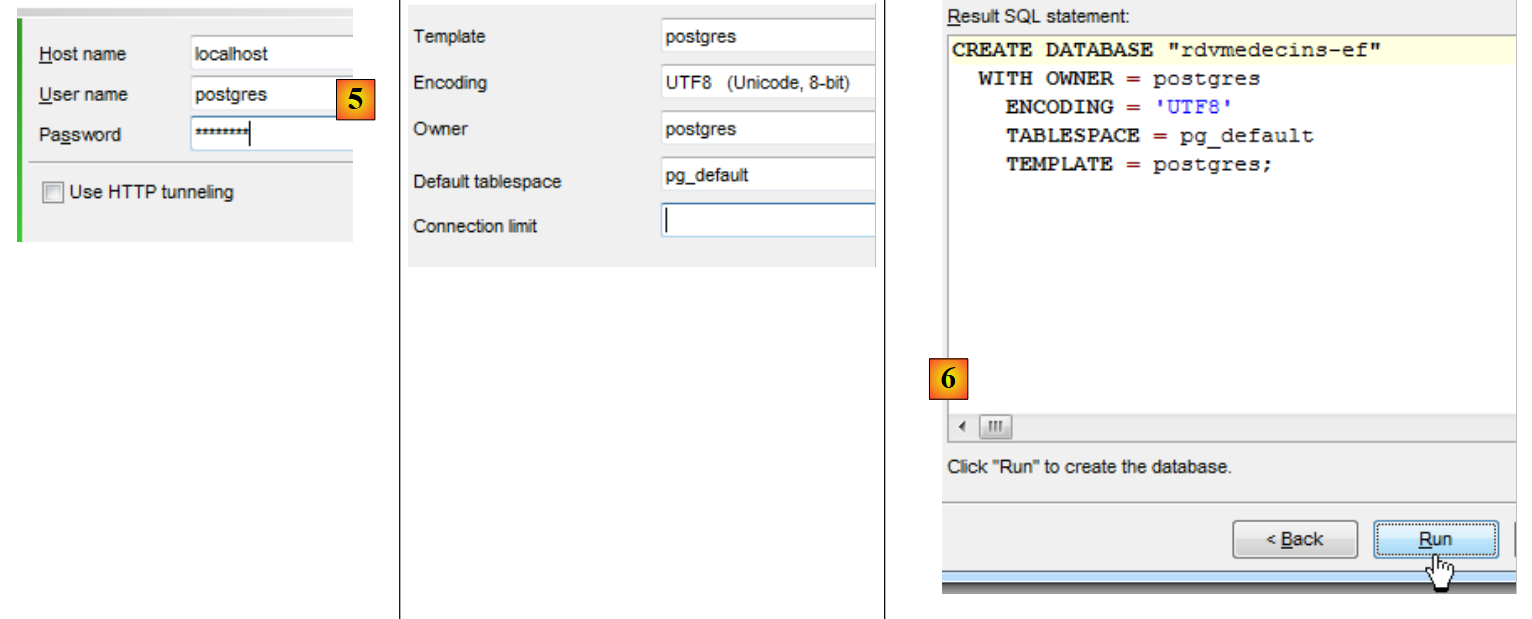

  • Em [5], iniciamos sessão como postgres / postgres;
  • Em [6], fornecemos algumas informações;
  • Em [7], validamos a instrução SQL a ser executada;

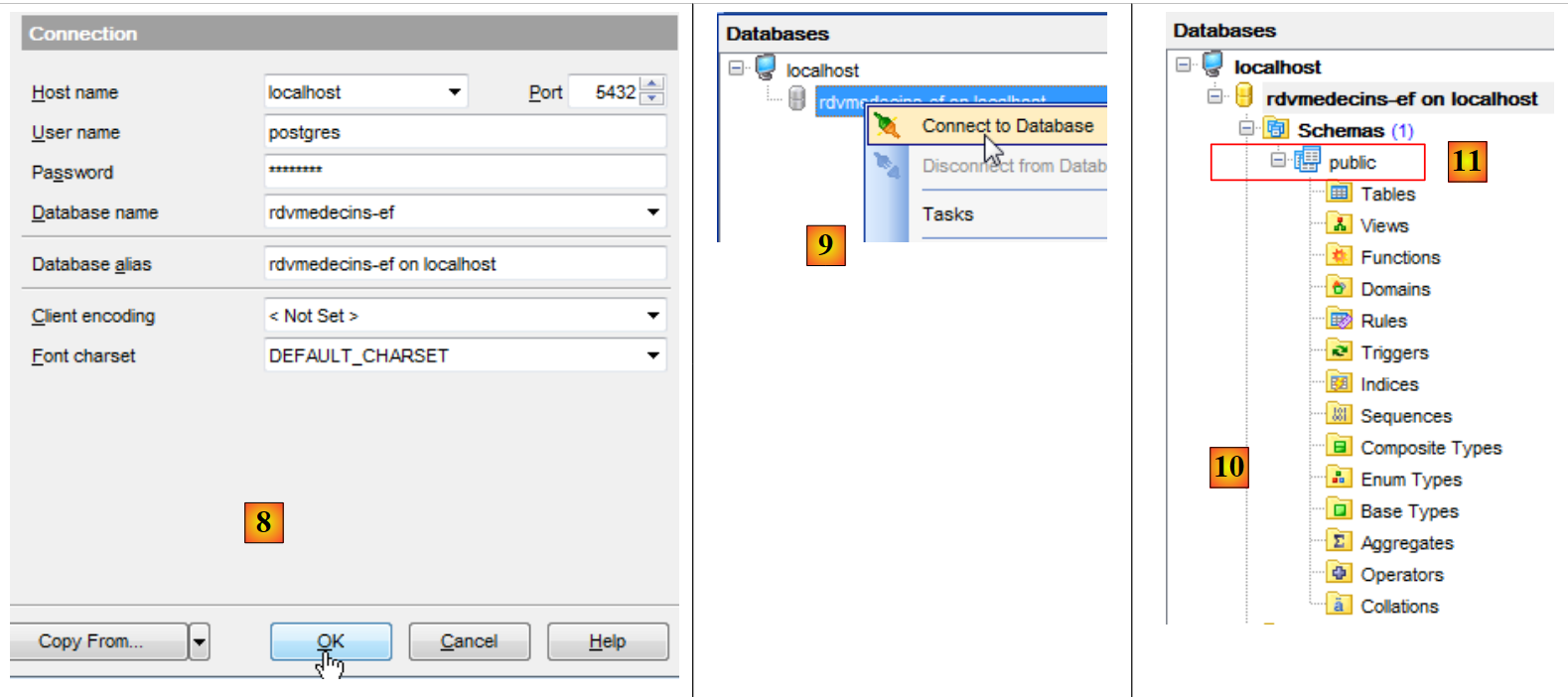

  • Em [8], a base de dados foi criada. Agora, deve ser registada no [EMS Manager]. As informações estão corretas. Clique em [OK];
  • Em [9], ligue-se a ela;
  • Em [10], o [EMS Manager] apresenta a base de dados, que está atualmente vazia. Note que as tabelas pertencerão a um esquema denominado public [11].

Vamos agora ligar um projeto VS 2012 a esta base de dados.

6.2. Criação da base de dados a partir das entidades

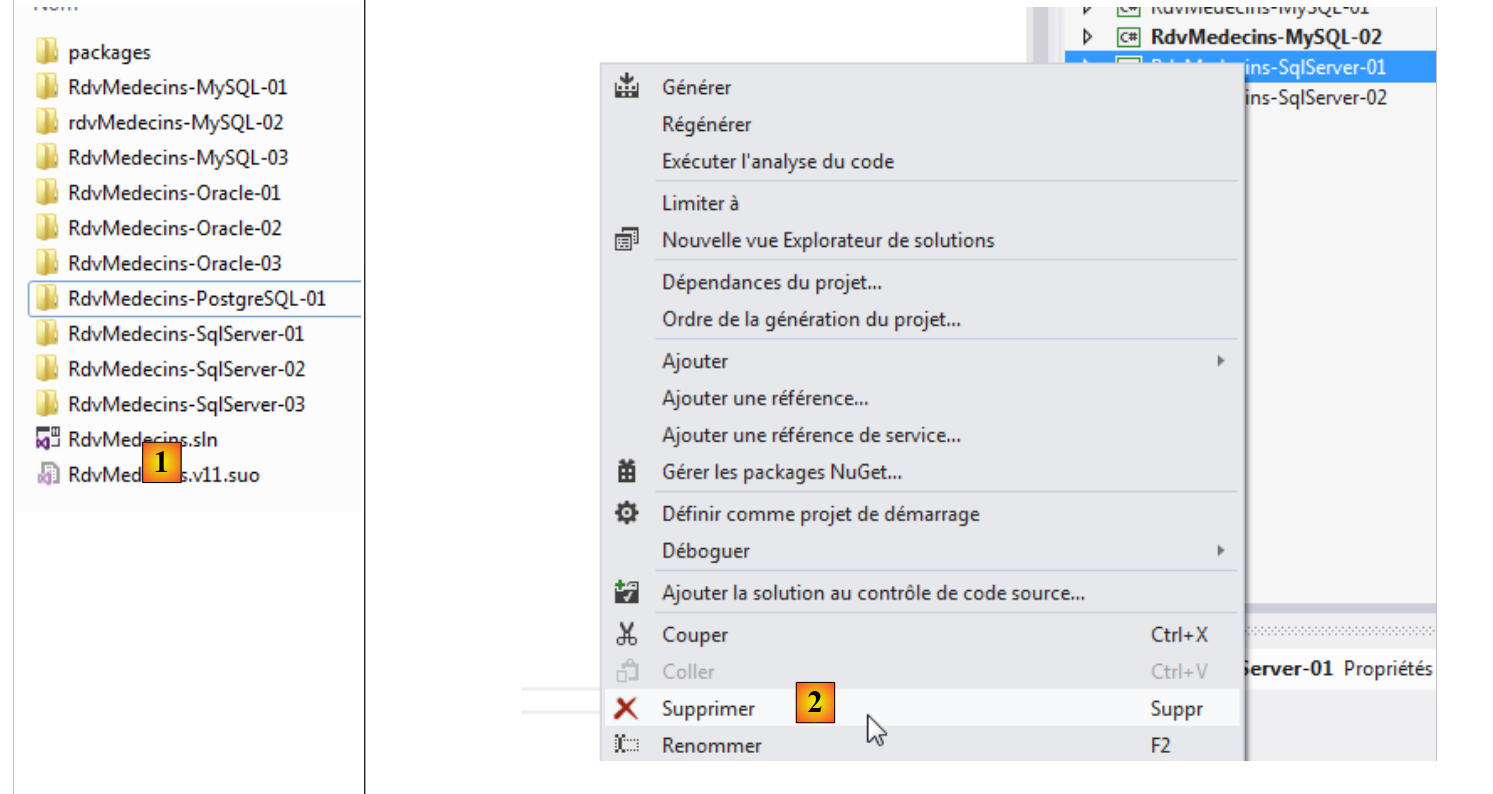

Começamos por duplicar a pasta do projeto [RdvMedecins-SqlServer-01] para [RdvMedecins-PostgreSQL-01] [1]:

  • em [2], no VS 2012, removemos o projeto [RdvMedecins-SqlServer-01] da solução;
  • em [3], o projeto foi removido;
  • em [4], adicionamos outro. Este foi retirado da pasta [RdvMedecins-PostgreSQL-01] que criámos anteriormente;

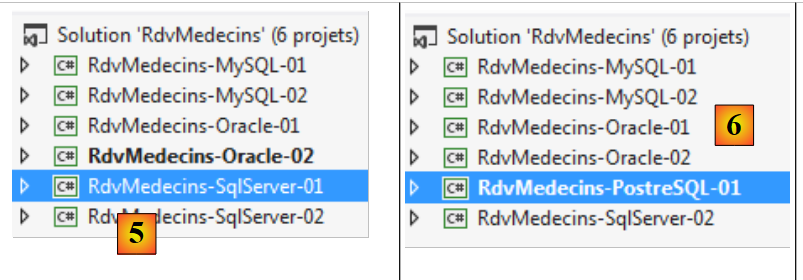

  • em [5], o projeto carregado tem o nome [RdvMedecins-SqlServer-01];
  • em [6], renomeamo-lo para [RdvMedecins-PostgreSQL-01];

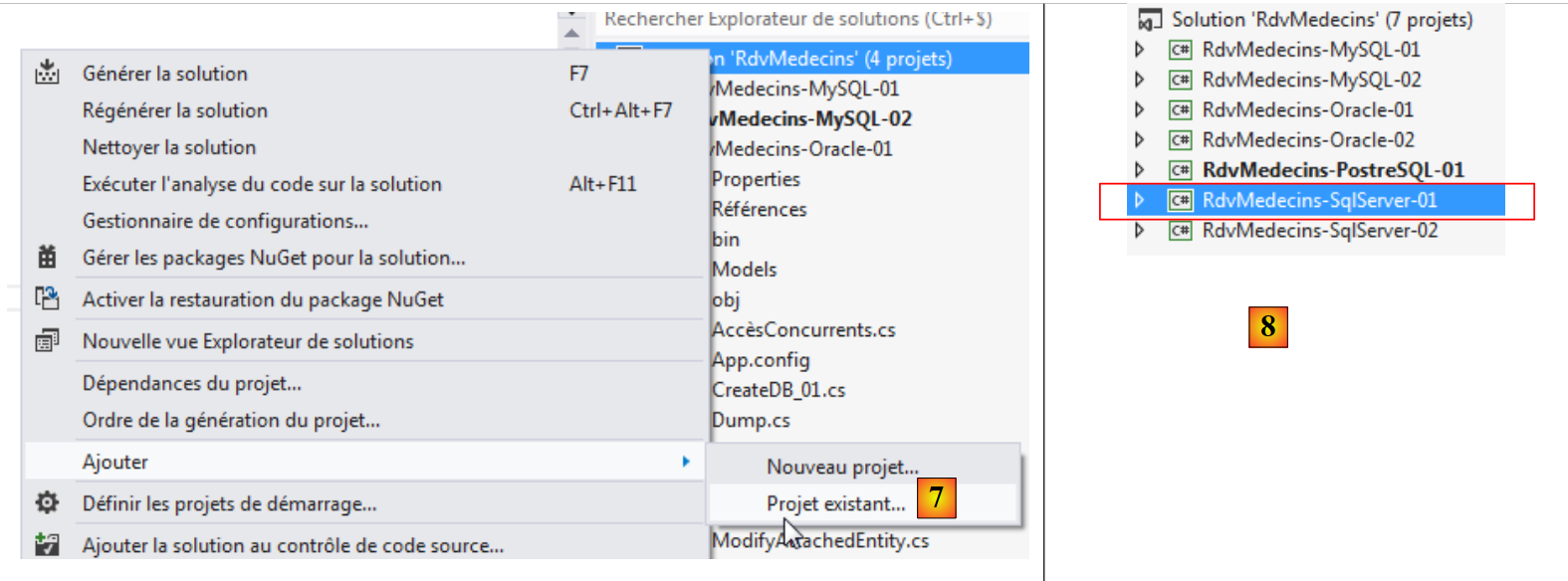

  • Em [7], adicionamos outro projeto à solução. Este foi retirado da pasta [RdvMedecins-SqlServer-01] do projeto que removemos anteriormente da solução;
  • em [8], o projeto [RdvMedecins-SqlServer-01] foi novamente adicionado à solução.

O projeto [RdvMedecins-PostgreSQL-01] é idêntico ao projeto [RdvMedecins-SqlServer-01]. Precisamos de fazer algumas alterações. Em [App.config], iremos modificar a cadeia de ligação e o [DbProviderFactory], que devem ser adaptados a cada SGBD.


<!-- connection chain on base -->
  <connectionStrings>
    <add name="monContexte" connectionString="Server=127.0.0.1;Port=5432;Database=rdvmedecins-ef;User Id=postgres;Password=postgres;" providerName="Npgsql" />
  </connectionStrings>
  <!-- the factory provider -->
  <system.data>
    <DbProviderFactories>
      <add name="Npgsql Data Provider" invariant="Npgsql" support="FF" description=".Net Framework Data Provider for Postgresql Server" type="Npgsql.NpgsqlFactory, Npgsql, Version=2.0.11.0, Culture=neutral, PublicKeyToken=5d8b90d52f46fda7" />
    </DbProviderFactories>
  </system.data>
  • linha 3: o nome de utilizador e a palavra-passe;
  • Linhas 7–9: o DbProviderFactory. A linha 8 faz referência a uma DLL [Npgsql] que não temos. Podemos obtê-la usando o NuGet [1]:

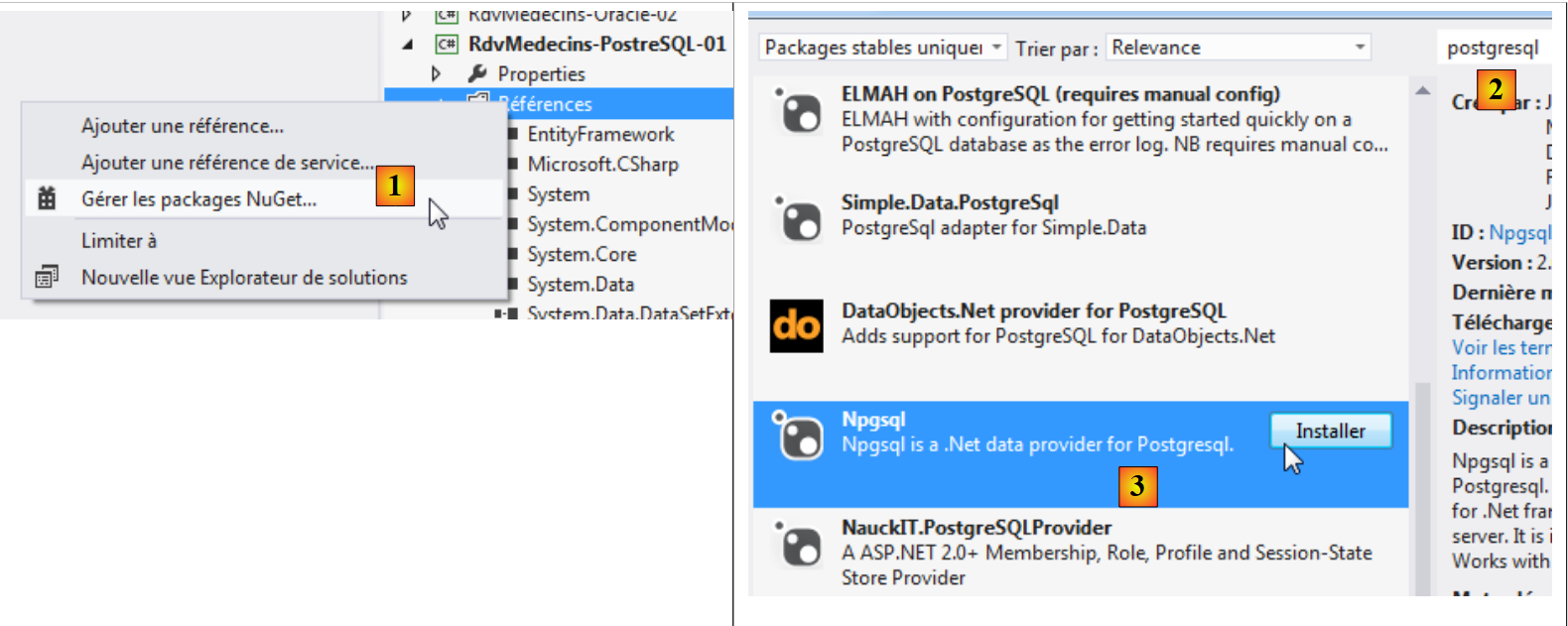

  • em [2], digite a palavra-chave postgresql na caixa de pesquisa;
  • em [3], selecione o pacote [Npgsql]. Trata-se de um conector ADO.NET para PostgreSQL;

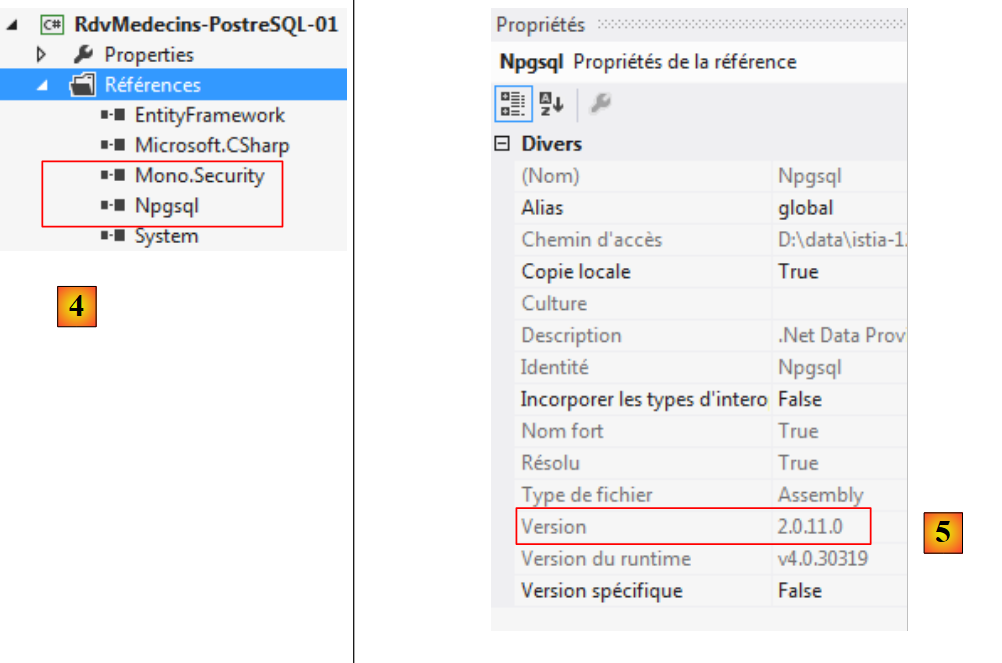

  • em [4], foram adicionadas duas referências;
  • em [5], em [App.config], deve especificar a versão correta da DLL. Pode encontrá-la nas suas propriedades.

No ficheiro [Entities.cs], é necessário adaptar o esquema das tabelas que serão geradas:


  [Table("MEDECINS", Schema = "public")]
  public class Medecin : Personne
  {...}

  [Table("CLIENTS", Schema = "public")]
  public class Client : Personne
  {...}

  [Table("CRENEAUX", Schema = "public")]
  public class Creneau
  {...}

  [Table("RVS", Schema = "public")]
  public class Rv
  {...}

Vimos anteriormente, ao criar uma base de dados PostgreSQL, que as tabelas pertenciam a um esquema chamado public.

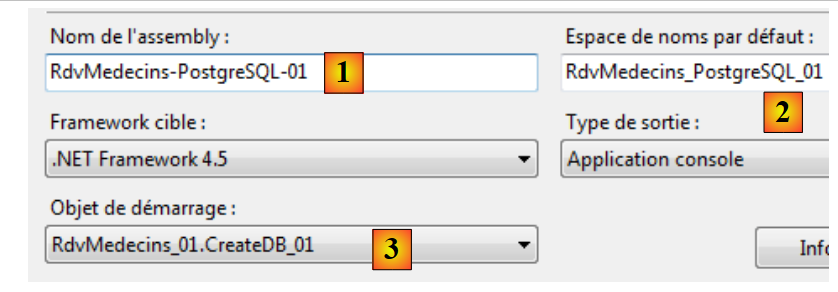

Configuramos a execução do projeto:

  • em [1], atribuímos um nome diferente ao assembly que será gerado;
  • em [2], especificamos também um namespace padrão diferente;
  • em [3], especificamos o programa a ser executado.

Nesta fase, não há erros de compilação. Vamos executar o programa [CreateDB_01]. Recebemos a seguinte exceção:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
Exception non gérée : System.Data.MetadataException: Le schéma spécifié n'est pas valide. Erreurs :
(11,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
(23,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
(33,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
(43,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
   à System.Data.Metadata.Edm.StoreItemCollection.Loader.ThrowOnNonWarningErrors
()
   ...
   à RdvMedecins_01.CreateDB_01.Main(String[] args) dans d:\data\istia-1213\c#\d
vp\Entity Framework\RdvMedecins\RdvMedecins-Oracle-01\CreateDB_01.cs:ligne 15

Recordamos ter encontrado o mesmo erro com o MySQL e o Oracle. Isto está relacionado com o tipo do campo Timestamp nas entidades. Fazemos a mesma modificação que com o Oracle. Nas entidades, substituímos as três linhas


    [Column("TIMESTAMP")]
    [Timestamp]
    public byte[] Timestamp { get; set; }

com o seguinte:


    [ConcurrencyCheck]
    [Column("VERSIONING")]
    public int? Versioning { get; set; }

Alteramos o tipo da coluna de byte[] para int?. No SGBD, utilizaremos procedimentos armazenados para incrementar este inteiro em um cada vez que uma linha for inserida ou modificada.

Fazemos a alteração acima em todas as quatro entidades e, em seguida, executamos novamente a aplicação. Recebemos então o seguinte erro:

1
2
3
4
5
6
Exception non gérée : System.Data.DataException: An exception occurred while initializing the database. See the InnerException for details. ---> System.Data.ProviderIncompatibleException: DeleteDatabase n'est pas pris en charge par le fournisseur.
   à System.Data.Common.DbProviderServices.DbDeleteDatabase(DbConnection connection, Nullable`1 commandTimeout, StoreItemCollection storeItemCollection)
   ...
   à System.Data.Entity.Internal.LazyInternalContext.InitializeDatabase()
   à RdvMedecins_01.CreateDB_01.Main(String[] args) dans d:\data\istia-1213\c#\d
vp\Entity Framework\RdvMedecins\RdvMedecins-Oracle-01\CreateDB_01.cs:ligne 15

A linha 1 indica que o conector PostgreSQL ADO.NET não consegue eliminar a base de dados existente. Tal como acontece com o Oracle. Por conseguinte, temos de criar manualmente a base de dados [RDVMEDECINS-EF] utilizando a ferramenta [EMS Manager for PostgreSQL]. Não iremos descrever todos os passos, mas apenas os mais importantes.

A base de dados PostgreSQL terá a seguinte estrutura:

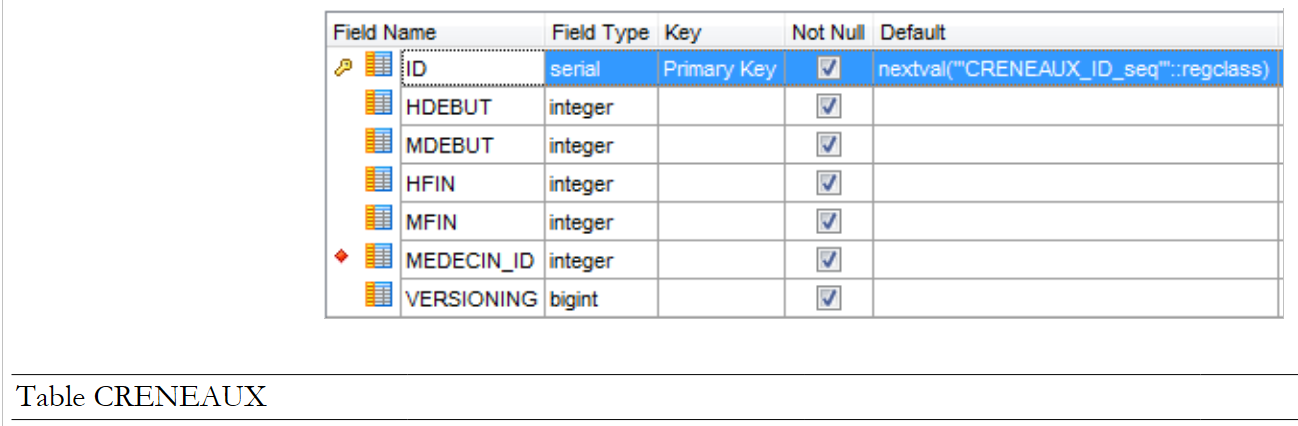

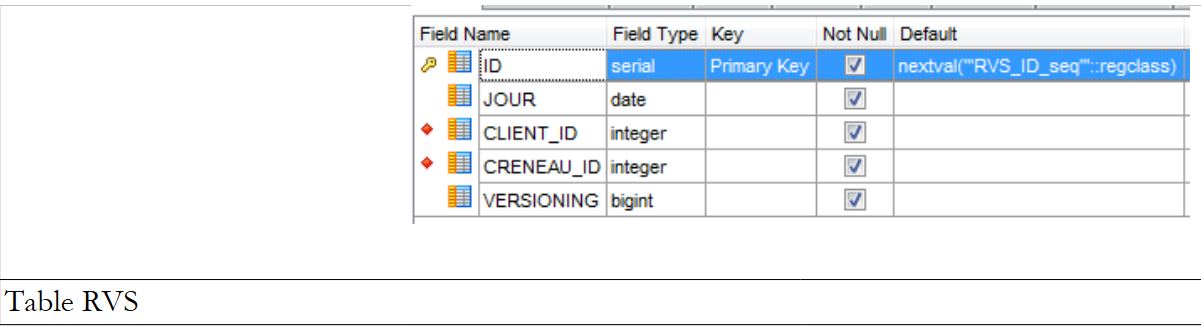

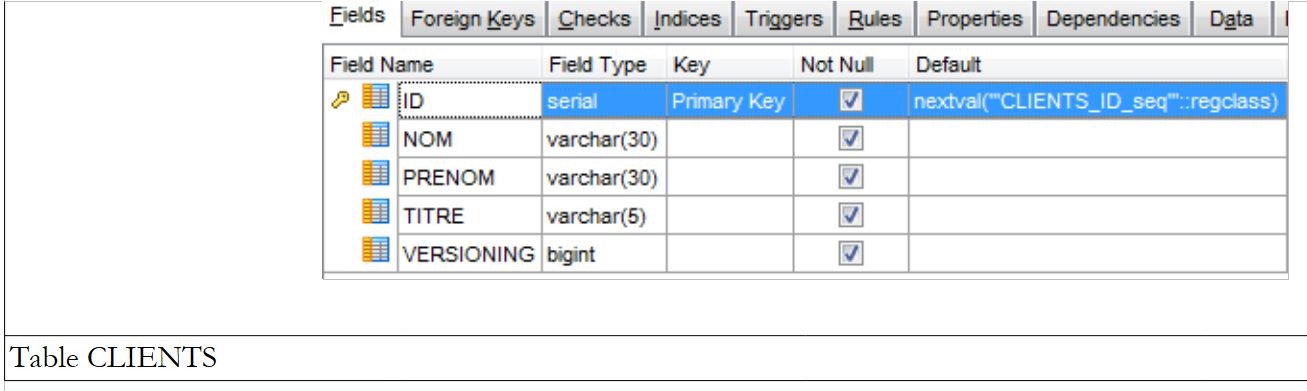

As tabelas

  • Em [1], ID é uma chave primária do tipo serial. Este tipo do PostgreSQL é um número inteiro gerado automaticamente pelo SGBD.

As várias tabelas têm as chaves primárias e estrangeiras que estas mesmas tabelas tinham nos exemplos anteriores. As chaves estrangeiras têm o atributo ON DELETE CASCADE.

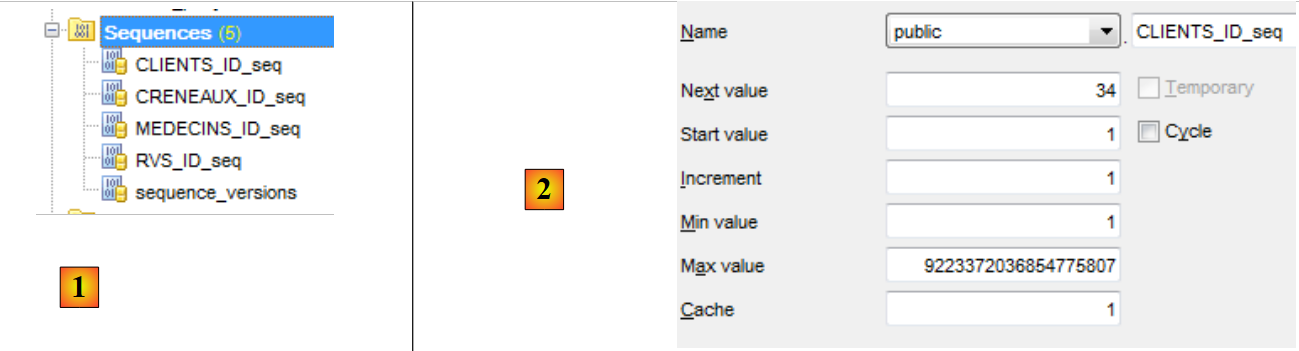

Sequências

Tal como no Oracle, criámos aqui sequências. Trata-se de geradores de números consecutivos. Existem 5 [1].

  • Em [2], vemos as propriedades da sequência [CLIENTS_ID_SEQ]. Ela gera números consecutivos em incrementos de 1, começando em 1 até um valor muito grande.

Todas as sequências são construídas com base no mesmo modelo.

  • [CLIENTS_ID_seq] será utilizada para gerar a chave primária da tabela [CLIENTS];
  • [MEDECINS_ID_seq] será utilizada para gerar a chave primária da tabela [MEDECINS];
  • [SLOTS_ID_seq] será utilizado para gerar a chave primária da tabela [SLOTS];
  • [RVS_ID_seq] será utilizado para gerar a chave primária da tabela [RVS];
  • [sequence_versions] será utilizado para gerar os valores das colunas [VERSIONING] em todas as tabelas.

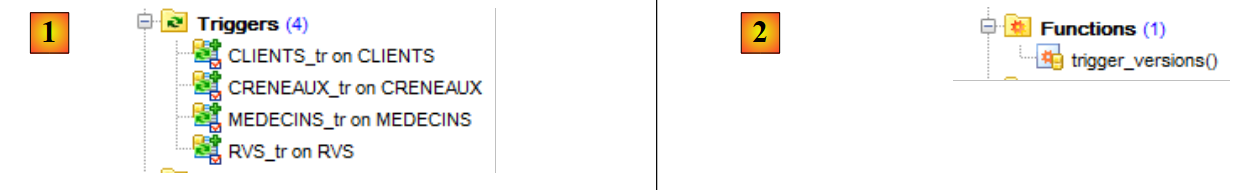

Gatilhos

Um gatilho é um procedimento executado pelo SGBD antes ou depois de um evento (Insert, Update, Delete) numa tabela. Temos 4 deles [1]:

Vejamos o código DDL do trigger [CLIENTS_tr], que preenche a coluna [VERSIONING] da tabela [CLIENTS]:

1
2
3
4
CREATE TRIGGER "CLIENTS_tr"
  BEFORE INSERT OR UPDATE
  ON public."CLIENTS" FOR EACH ROW
EXECUTE PROCEDURE public.trigger_versions();
  • linhas 1-3: antes de cada operação INSERT ou UPDATE na tabela [CLIENTS];
  • Linha 4: O procedimento [public.trigger_versions()] é executado.

O procedimento [public.trigger_versions()] é o seguinte:

1
2
3
4
BEGIN
NEW."VERSIONING":=nextval('sequence_versions');
return NEW;
END
  • Linha 2: NEW representa a linha que está prestes a ser inserida ou modificada. NEW. "VERSIONING" é a coluna [VERSIONING] dessa linha. É-lhe atribuído o valor seguinte do gerador de números "sequence_versions". Assim, a coluna ["VERSIONING"] altera-se com cada INSERT ou UPDATE executado na tabela [CLIENTS].

Os gatilhos [MEDECINS_tr, CRENEAUX_tr, RVS_tr] funcionam da mesma forma. As quatro colunas ["VERSIONING"] obtêm os seus valores a partir da mesma sequência.

O script para gerar as tabelas na base de dados PostgreSQL [RDVMEDECINS-EF] foi colocado na pasta [RdvMedecins / databases / postgreSQL]. O leitor pode carregá-lo e executá-lo para criar as tabelas.

Depois de feito isto, os vários programas do projeto podem ser executados. Produzem os mesmos resultados que com o SQL Server, exceto o programa [ModifyDetachedEntities], que falha pela mesma razão que falhou com o Oracle. O problema é resolvido da mesma forma. Basta copiar o programa [ModifyDetachedEntities] do projeto [RdvMedecins-Oracle-01] para o projeto [RdvMedecins-PostgreSQL-01].

O programa [LazyEagerLoading] falha com a seguinte exceção:

1
2
3
4
Exception non gérée : System.Data.EntityCommandExecutionException: Une erreur s'est produite lors de l'exécution de la définition de la commande. Pour plus de détails, consultez l'exception interne. ---> Npgsql.NpgsqlException: ERREUR: 42601: erreur de syntaxe sur ou près de « LEFT »
   à Npgsql.NpgsqlState.<ProcessBackendResponses_Ver_3>d__a.MoveNext()
   ...
   à RdvMedecins_01.LazyEagerLoading.Main(String[] args) dans d:\data\istia-1213\c#\dvp\Entity Framework\RdvMedecins\RdvMedecins-PostgreSQL-01\LazyEagerLoading.cs:ligne 23

O código incorreto é o seguinte:


      using (var context = new RdvMedecinsContext())
      {
        // crenel n° 0
        creneau = context.Creneaux.Include("Medecin").Single<Creneau>(c => c.Id == idCreneau);
        Console.WriteLine(creneau.ShortIdentity());
}

Linha 1 da exceção: o erro relatado sugere uma junção, pois LEFT é uma palavra-chave de junção. Uma vez que a linha 4 do código acima solicita o carregamento imediato da dependência [Doctor] para uma entidade [Appointment], o EF realizou uma junção entre as tabelas [APPOINTMENTS] e [DOCTORS]. No entanto, parece que o conector ADO.NET gerou uma instrução SQL incorreta. Reescrevemos o código da seguinte forma:


      using (var context = new RdvMedecinsContext())
      {
        // crenel n° 0
        creneau = context.Creneaux.Find(idCreneau);
        Console.WriteLine(creneau.ShortIdentity());
        // force the loading of the associated doctor
        // it's possible because we're still in an open context
        Medecin medecin = creneau.Medecin;
}
  • linha 4: recuperamos o slot sem uma junção;
  • linha 8: recuperamos a dependência em falta.

Funciona. Mais uma vez, vemos que a mudança do SGBD tem impacto no código. Na verdade, o problema aqui não é o SGBD, mas sim o seu conector ADO.NET.

6.3. Arquitetura multicamadas baseada no EF 5

Voltamos ao nosso estudo de caso descrito no parágrafo 2.

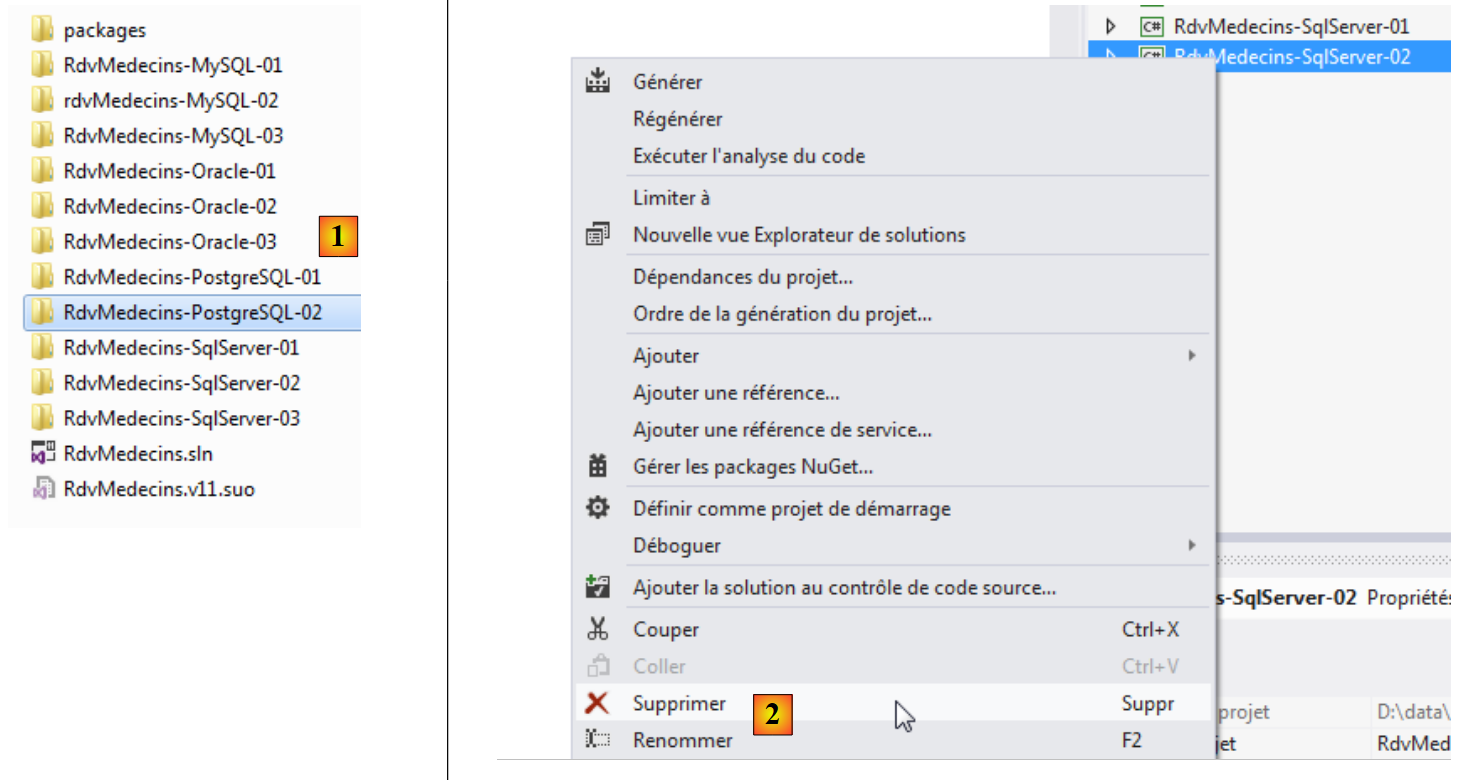

Começaremos por criar a camada de acesso aos dados [DAO]. Para tal, duplicamos o projeto de consola do VS 2012 [RdvMedecins-SqlServer-02] para [RdvMedecins-PostgreSQL-02] [1]:

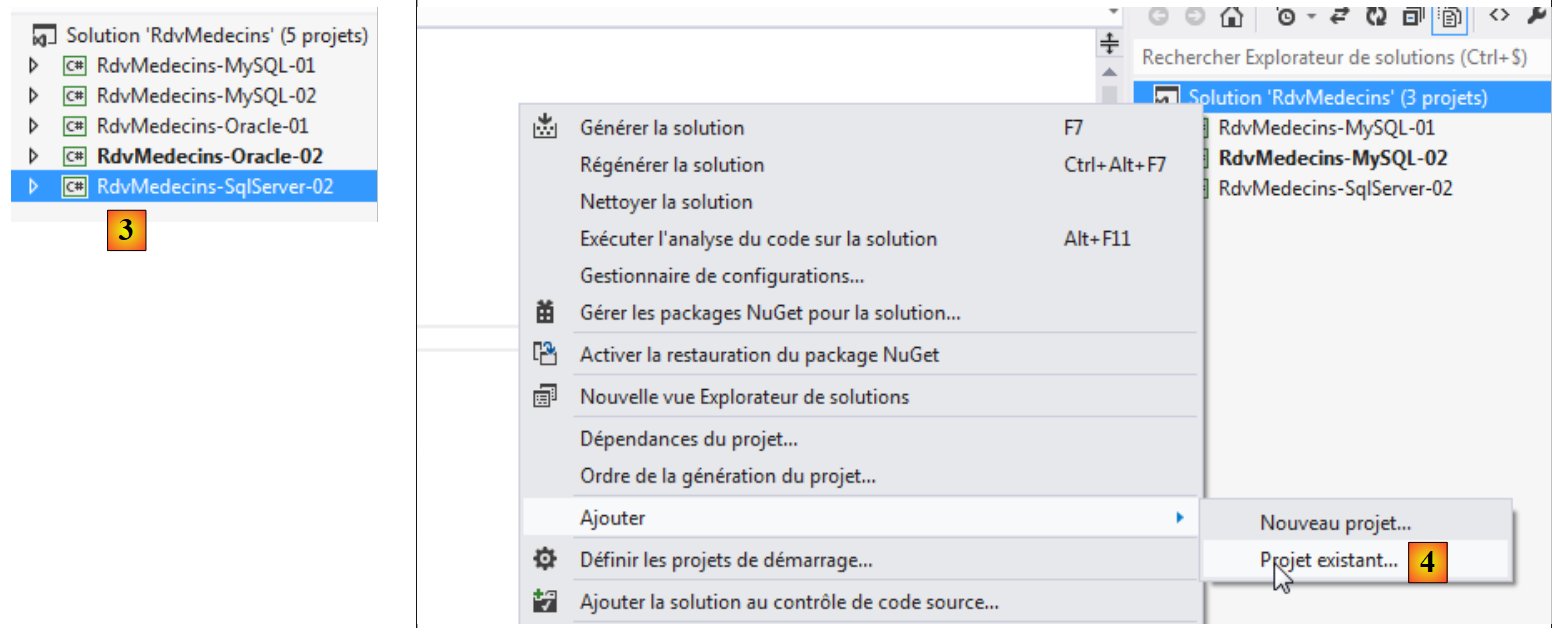

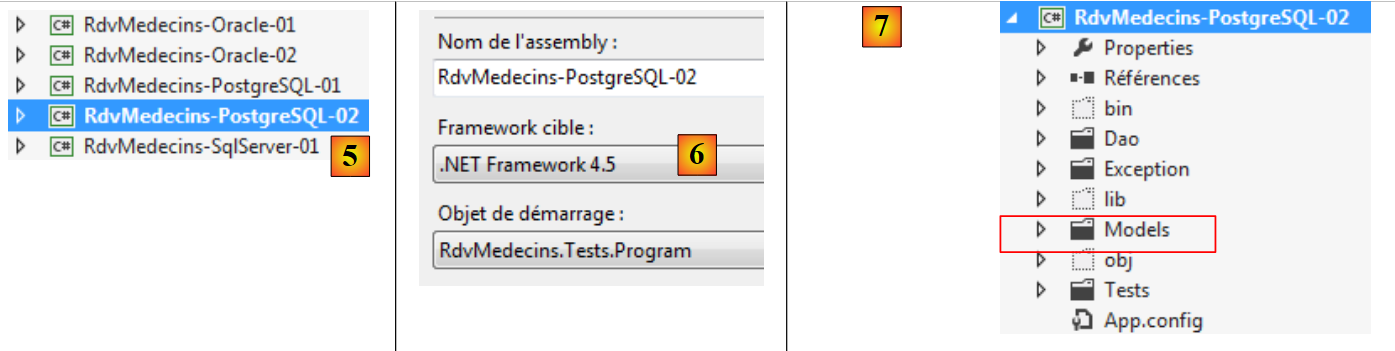

  • Em [2], elimine o projeto [RdvMedecins-SqlServer-02];

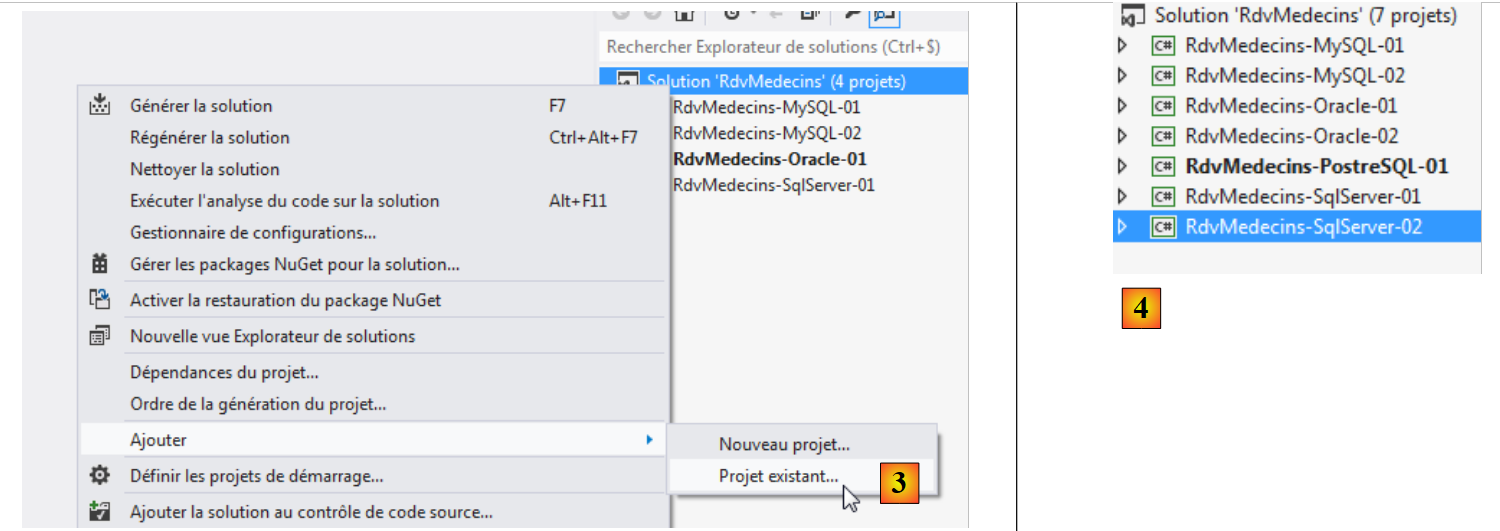

  • Em [3], adicione um projeto existente à solução. Selecione-o da pasta [RdvMedecins-PostgreSQL-02] que acabou de ser criada;
  • Em [4], o novo projeto tem o mesmo nome que o que foi eliminado. Vamos alterar o seu nome;
  • Em [5], alterámos o nome do projeto;
  • Em [6], modificamos algumas das suas propriedades, como o nome do conjunto aqui;
  • em [7], a pasta [Models] é eliminada e substituída pela pasta [Models] do projeto [RdvMedecins-PostgreSQL-01]. Isto deve-se ao facto de ambos os projetos partilharem os mesmos modelos.

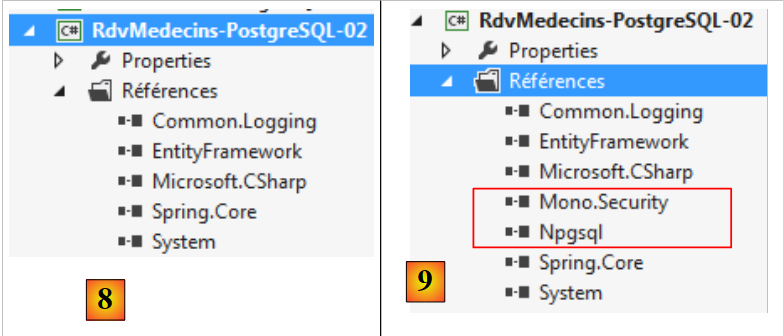

  • em [8], as referências atuais do projeto;
  • em [9], o conector PostgreSQL ADO.NET foi adicionado utilizando a ferramenta NuGet.

No ficheiro [App.config], substitua as informações da base de dados SQL Server pelas da base de dados PostgreSQL. Estas informações podem ser encontradas no ficheiro [App.config] do projeto [RdvMedecins-PostgreSQL-01]:


  <!-- connection chain on base -->
  <connectionStrings>
    <add name="monContexte" connectionString="Server=127.0.0.1;Port=5432;Database=rdvmedecins-ef;User Id=postgres;Password=postgres;" providerName="Npgsql" />
  </connectionStrings>
  <!-- the factory provider -->
  <system.data>
    <DbProviderFactories>
      <add name="Npgsql Data Provider" invariant="Npgsql" support="FF" description=".Net Framework Data Provider for Postgresql Server" type="Npgsql.NpgsqlFactory, Npgsql, Version=2.0.11.0, Culture=neutral, PublicKeyToken=5d8b90d52f46fda7" />
    </DbProviderFactories>
</system.data>

Os objetos geridos pelo Spring também mudam. Atualmente, temos:


  <!-- spring configuration -->
  <spring>
    <context>
      <resource uri="config://spring/objects" />
    </context>
    <objects xmlns="http://www.springframework.net">
      <object id="rdvmedecinsDao" type="RdvMedecins.Dao.Dao,RdvMedecins-SqlServer-02" />
    </objects>
</spring>

A linha 7 faz referência ao assembly do projeto [RdvMedecins-SqlServer-02]. O assembly é agora [RdvMedecins-PostgreSQL-02].

Feito isso, estamos prontos para executar o teste da camada [DAO]. Primeiro, temos de garantir que a base de dados está preenchida (utilizando o programa [Fill] do projeto [RdvMedecins-PostgreSQL-01]). O programa de teste falha com a seguinte exceção:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
2012/10/12 13:56:27:188 [INFO]  Spring.Context.Support.XmlApplicationContext - A
pplicationContext Refresh: Completed
Liste des clients :
Client [47,Mr,Jules,Martin,468]
Client [48,Mme,Christine,German,469]
Client [49,Mr,Jules,Jacquard,470]
Client [50,Melle,Brigitte,Bistrou,471]
Liste des médecins :
Medecin [42,Mme,Marie,Pelissier,472]
Medecin [43,Mr,Jacques,Bromard,497]
Medecin [44,Mr,Philippe,Jandot,510]
Medecin [45,Melle,Justine,Jacquemot,511]
L'erreur suivante s'est produite : RdvMedecinsException[3,GetCreneauxMedecin,Une erreur s'est produite lors de l'exécution de la définition de la commande. Pour plus de détails, consultez l'exception interne.]

Linha 13: A mensagem indica que o erro ocorreu no método [GetCreneauxMedecin] da camada [DAO]. Este método é o seguinte:


    // list of time slots for a given doctor
    public List<Creneau> GetCreneauxMedecin(int idMedecin)
    {
      // list of slots
      try
      {
        // opening persistence context
        using (var context = new RdvMedecinsContext())
        {
          // we get the doctor back with his slots
          Medecin medecin = context.Medecins.Include("Creneaux").Single(m => m.Id == idMedecin);
          // returns a list of the doctor's slots
          return medecin.Creneaux.ToList<Creneau>();
        }
      }
      catch (Exception ex)
      {
        throw new RdvMedecinsException(3, "GetCreneauxMedecin", ex);
      }
}

Linha 11: Reconhecemos a palavra-chave Include, que anteriormente causava uma falha no programa. O código anterior pode ser substituído pelo seguinte:


    // list of time slots for a given doctor
    public List<Creneau> GetCreneauxMedecin(int idMedecin)
    {
      // list of slots
      try
      {
        // opening persistence context
        using (var context = new RdvMedecinsContext())
        {
          // returns a list of the doctor's slots
          return context.Creneaux.Where(c => c.MedecinId == idMedecin).ToList<Creneau>();
        }
      }
      catch (Exception ex)
      {
        throw new RdvMedecinsException(3, "GetCreneauxMedecin", ex);
      }
}

O novo código parece até mais consistente do que o antigo. De qualquer forma, desta vez o programa de teste é aprovado.

Criamos a DLL do projeto tal como fizemos para o projeto [RdvMedecins-SqlServer-02] e reunimos todas as DLLs do projeto numa pasta [lib] criada dentro de [RdvMedecins-PostgreSQL-02]. Estas serão as referências para o projeto web [RdvMedecins-PostgreSQL-03] que se segue.

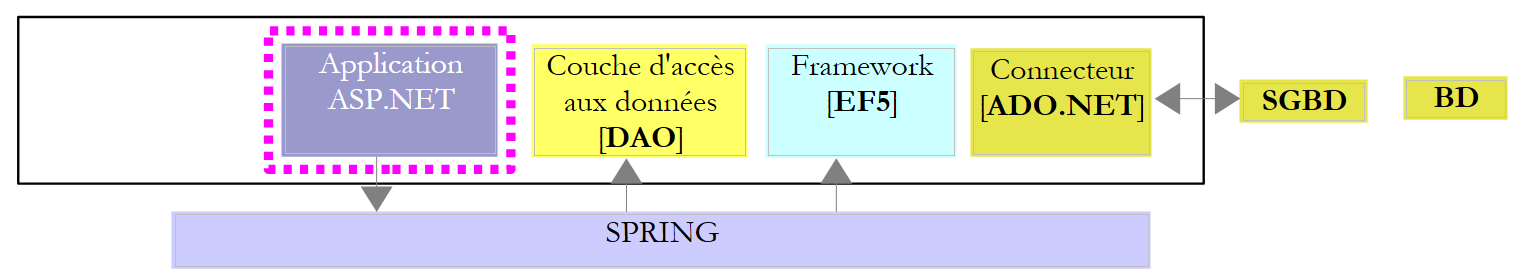

Estamos agora prontos para criar a camada [ASP.NET] da nossa aplicação:

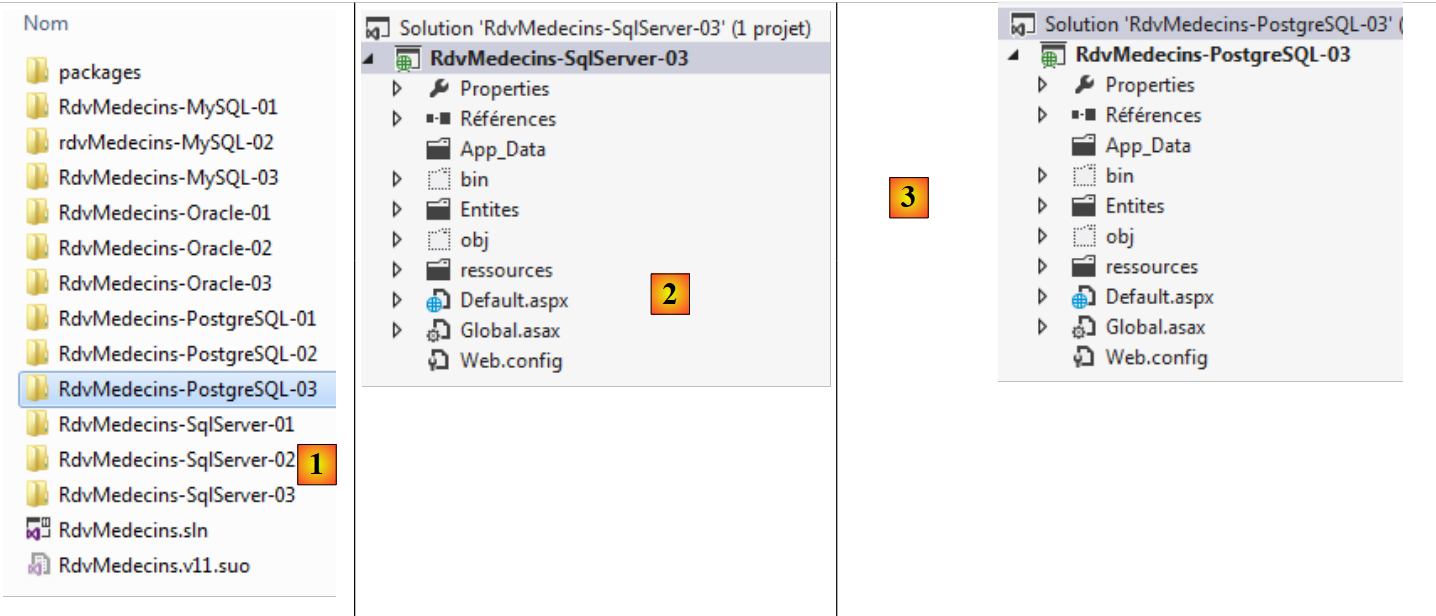

Começaremos pelo projeto [RdvMedecins-SqlServer-03]. Duplicamos a pasta deste projeto para [RdvMedecins-PostgreSQL-03] [1]:

  • em [2], utilizando o VS 2012 Express for the Web, abrimos a solução na pasta [RdvMedecins-PostgreSQL-03];
  • Em [3], alteramos tanto o nome da solução como o nome do projeto;

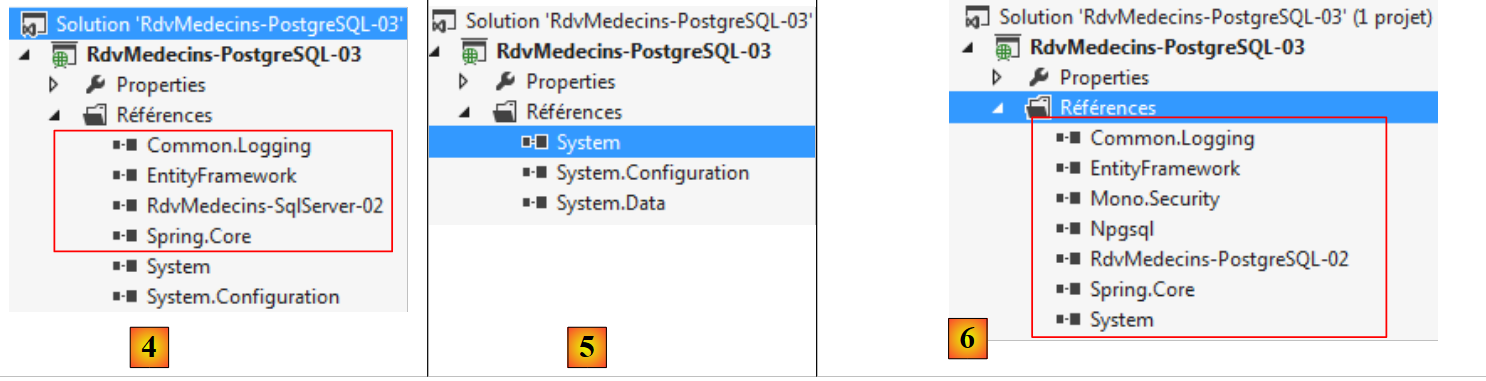

  • em [4], as referências atuais do projeto;
  • em [5], eliminamo-las;
  • em [6], para as substituir por referências às DLLs que acabámos de guardar numa pasta [lib] no projeto [RdvMedecins-PostgreSQL-02].

Resta apenas modificar o ficheiro [Web.config]. Substituímos o seu conteúdo atual pelo conteúdo do ficheiro [App.config] do projeto [RdvMedecins-PostgreSQL-02]. Depois de feito isto, executamos o projeto web. Funciona. Não devemos esquecer-nos de preencher a base de dados antes de executar a aplicação web.
