7. Estudo de caso com o Firebird 2.1

7.1. Instalação das ferramentas

As ferramentas a instalar são as seguintes:

  • o SGBD: [http://www.firebirdsql.org/en/firebird-2-1-5/];
  • uma ferramenta de administração: EMS SQL Manager for InterBase/Firebird Freeware [http://www.sqlmanager.net/fr/products/ibfb/manager/download].

Nos exemplos a seguir, o utilizador é sysdba com a palavra-passe masterkey.

Vamos iniciar o Firebird e, em seguida, a ferramenta [SQL Manager Lite for Firebird], que utilizaremos para administrar o SGBD.

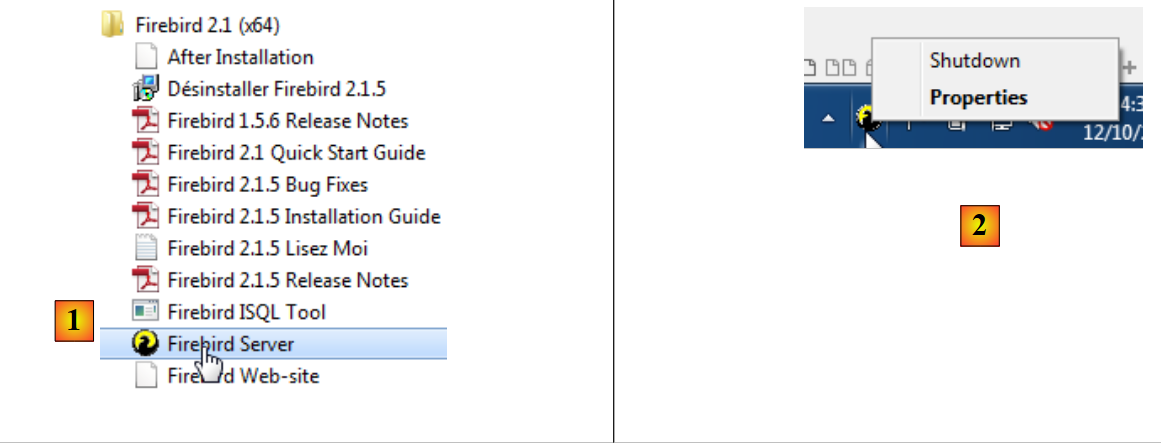

  • Em [1], iniciamos o SGBD Firebird a partir do Menu Iniciar. Aqui, o SGBD não foi instalado como um serviço do Windows;
  • em [2], o serviço é iniciado. Aparece um ícone no canto inferior direito do ecrã. Ao clicar com o botão direito do rato nesse ícone, pode parar o SGBD.

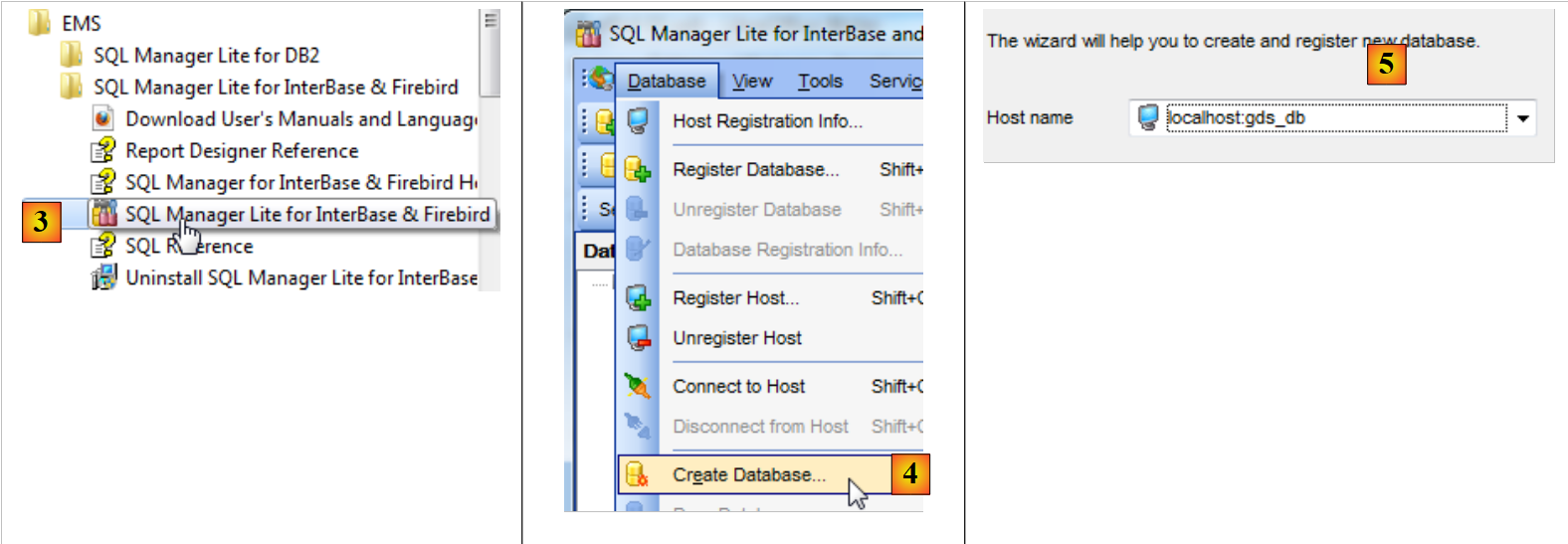

Iniciamos agora a ferramenta [SQL Manager Lite for Firebird], que utilizaremos para administrar o SGBD [3].

  • Em [4], criamos uma nova base de dados;
  • Em [5], confirmamos;

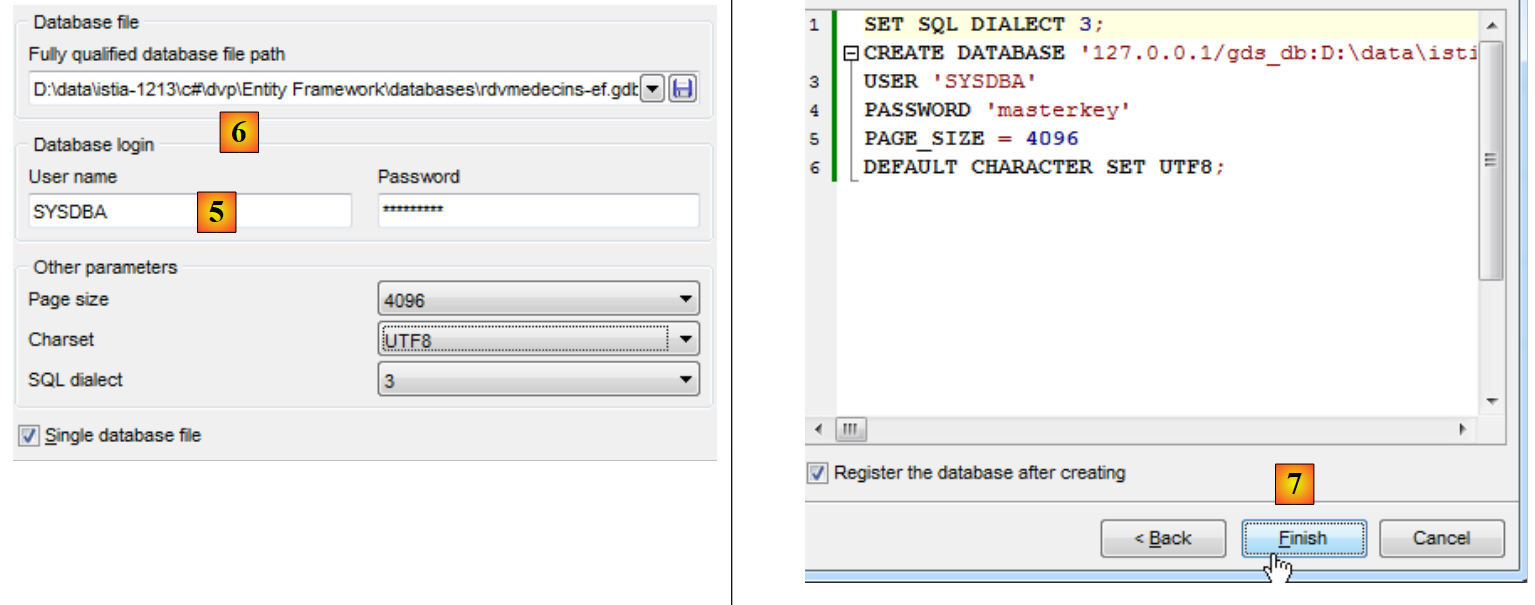

  • Em [5], iniciamos sessão como SYSDBA / masterkey;
  • Em [6], especifique a localização do ficheiro a ser criado. A base de dados será criada como um único ficheiro;
  • Em [7], validamos a instrução SQL a ser executada;

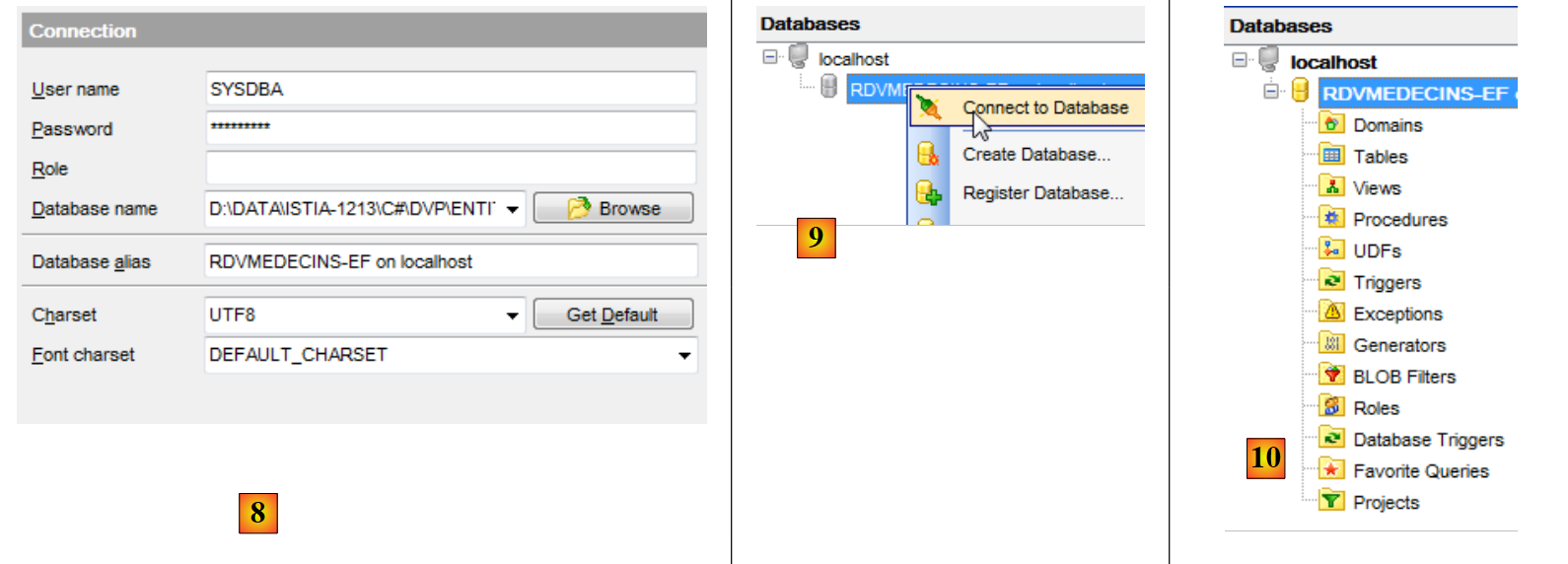

  • Em [8], a base de dados foi criada. Agora, deve ser registada no [EMS Manager]. As informações estão corretas. Clique em [OK];
  • Em [9], inicie sessão;
  • Em [10], o [EMS Manager] apresenta a base de dados, que está atualmente vazia.

Vamos agora ligar um projeto VS 2012 a esta base de dados.

7.2. Criação da base de dados a partir das entidades

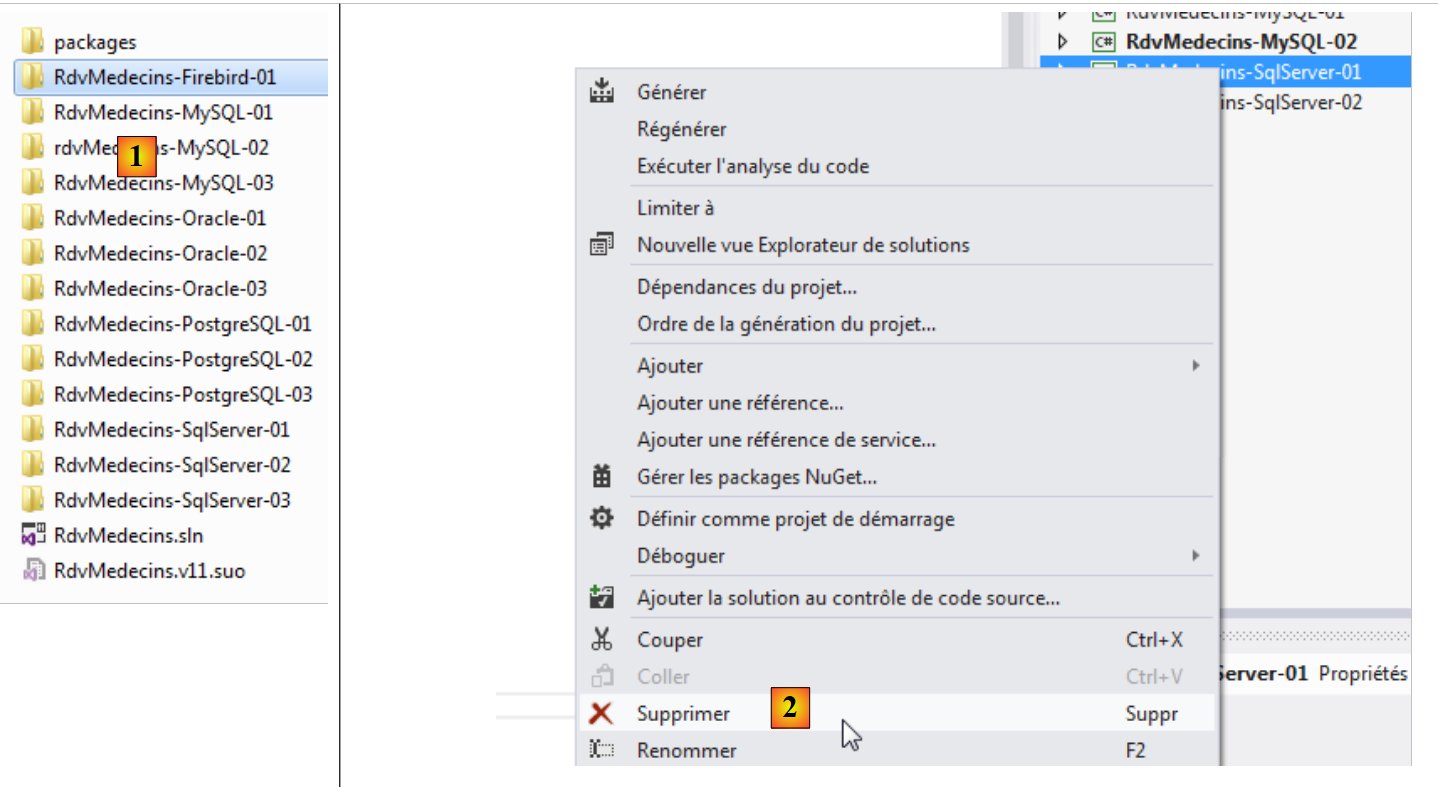

Começamos por duplicar a pasta do projeto [RdvMedecins-SqlServer-01] para [RdvMedecins-Firebird-01] [1]:

  • em [2], no VS 2012, removemos o projeto [RdvMedecins-SqlServer-01] da solução;

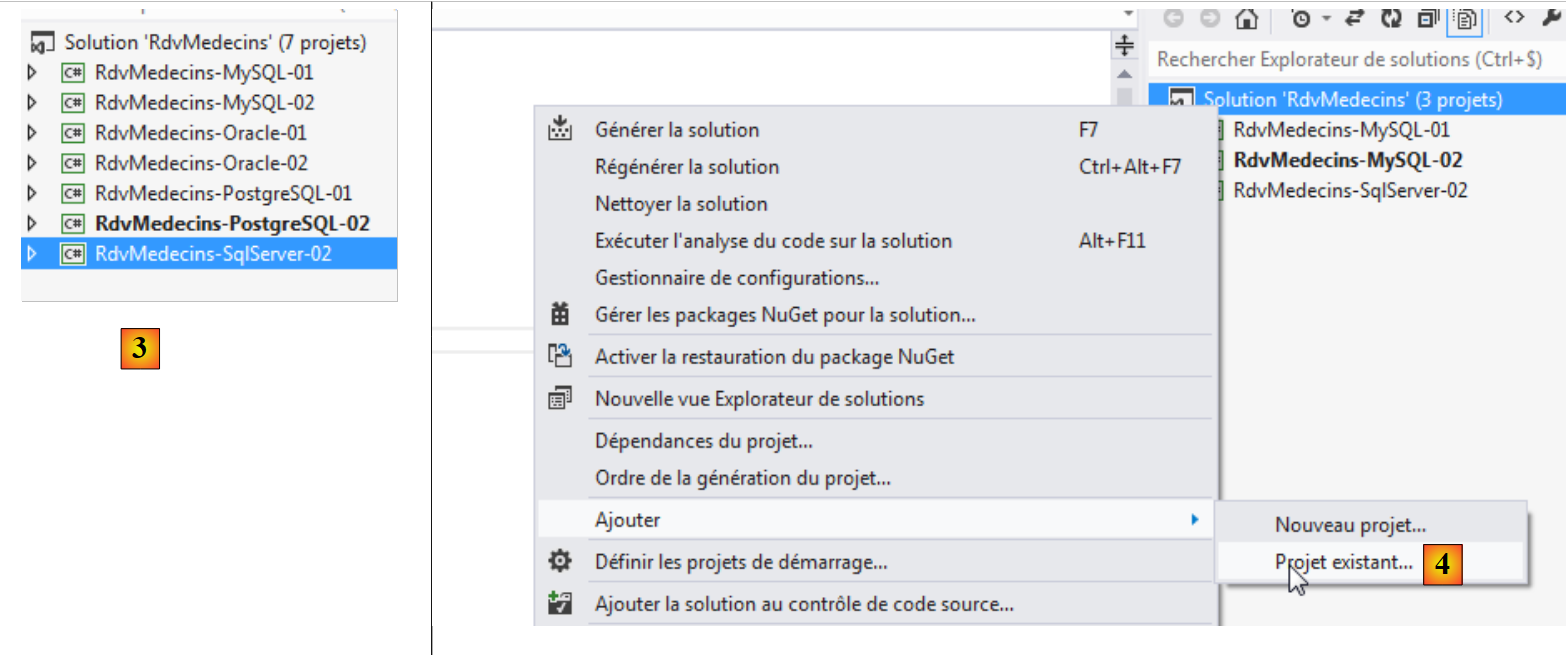

  • em [3], o projeto foi removido;
  • em [4], adicionamos outro. Este foi retirado da pasta [RdvMedecins-Firebird-01] que criámos anteriormente;

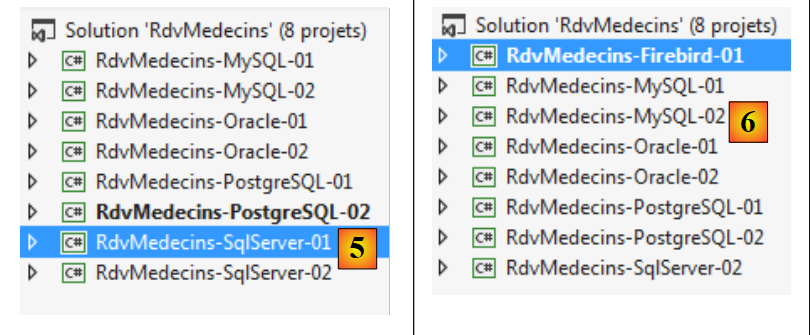

  • Em [5], o projeto carregado tem o nome [RdvMedecins-SqlServer-01];
  • Em [6], alteramos o seu nome para [RdvMedecins-Firebird-01]

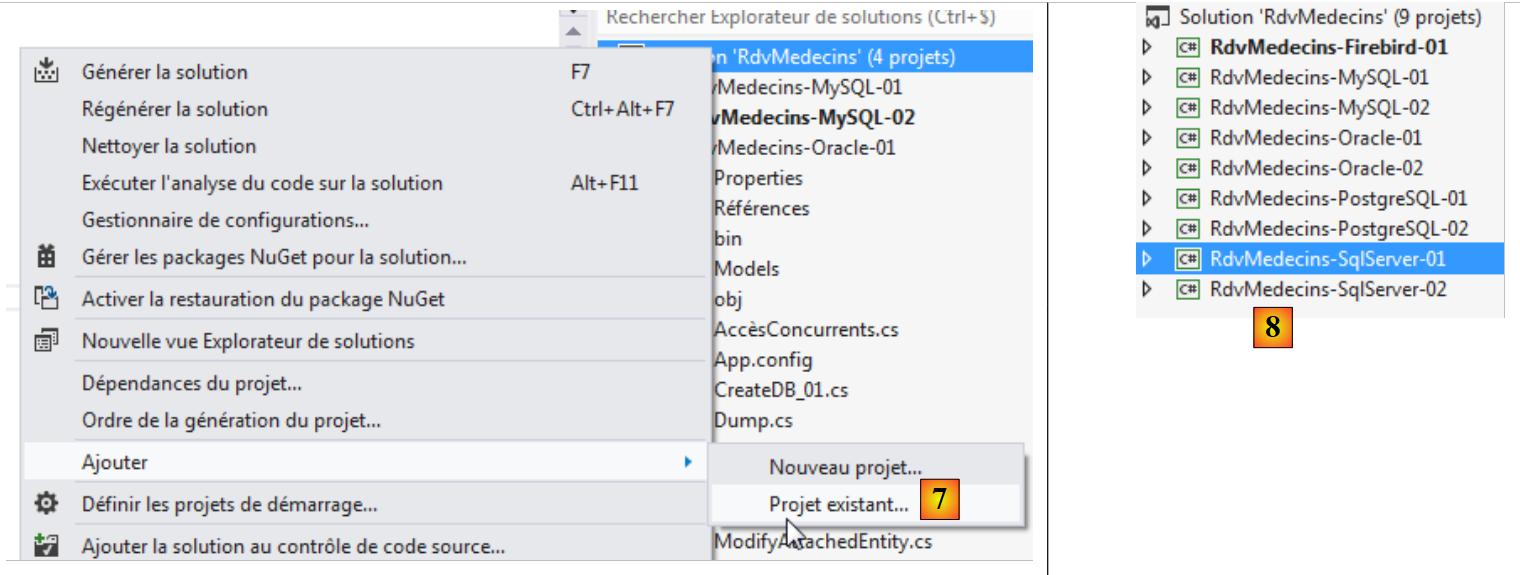

  • em [7], adicionamos outro projeto à solução. Este projeto é retirado da pasta [RdvMedecins-SqlServer-01] do projeto que removemos anteriormente da solução;
  • em [8], o projeto [RdvMedecins-SqlServer-01] foi novamente adicionado à solução.

O projeto [RdvMedecins-Firebird-01] é idêntico ao projeto [RdvMedecins-SqlServer-01]. Precisamos de fazer algumas alterações. Em [App.config], iremos modificar a cadeia de ligação e o [DbProviderFactory], que devem ser adaptados para cada SGBD.


<!-- connection chain on base -->
  <connectionStrings>
    <add name="monContexte" connectionString="User=SYSDBA;Password=masterkey;Database=D:\data\istia-1213\c#\dvp\Entity Framework\databases\firebird\RDVMEDECINS-EF.GDB;DataSource=localhost;
Port=3050;Dialect=3;Charset=NONE;Role=;Connection lifetime=15;Pooling=true;MinPoolSize=0;MaxPoolSize=50;Packet Size=8192;ServerType=0;" providerName="FirebirdSql.Data.FirebirdClient" />
  </connectionStrings>
  <!-- the factory provider -->
  <system.data>
    <DbProviderFactories>
      <add name="Firebird Client Data Provider" invariant="FirebirdSql.Data.FirebirdClient" description=".Net Framework Data Provider for Firebird" type="FirebirdSql.Data.FirebirdClient.FirebirdClientFactory, FirebirdSql.Data.FirebirdClient, Version=2.7.7.0, Culture=neutral, PublicKeyToken=3750abcc3150b00c" />
    </DbProviderFactories>
  </system.data>
  • linha 3: o nome de utilizador e a palavra-passe, bem como o caminho completo para a base de dados Firebird;
  • Linhas 8–10: o DbProviderFactory. A linha 9 faz referência a uma DLL [FirebirdSql.Data.FirebirdClient] que não temos. Podemos obtê-la utilizando o NuGet [1]:

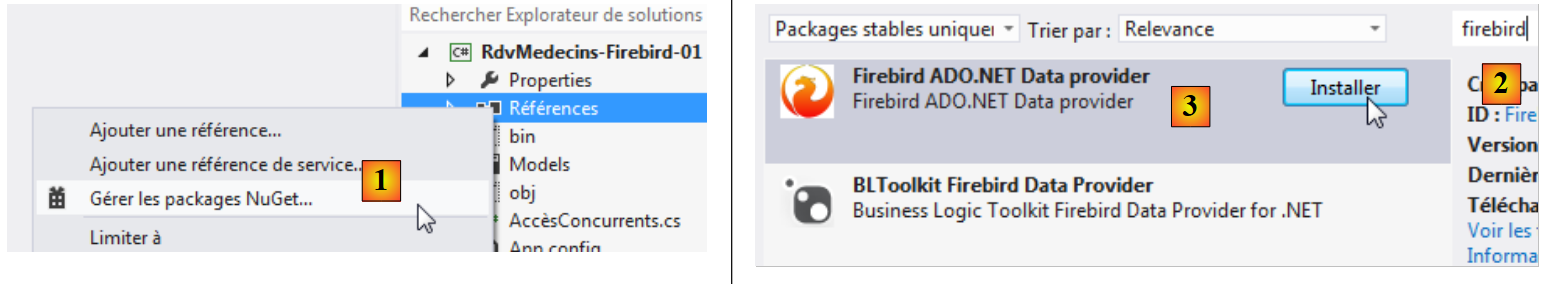

  • em [2], digite a palavra-chave «firebird» na caixa de pesquisa;
  • em [3], selecione o pacote [Firebird ADO.NET Data Provider]. Trata-se de um conector ADO.NET para o Firebird;

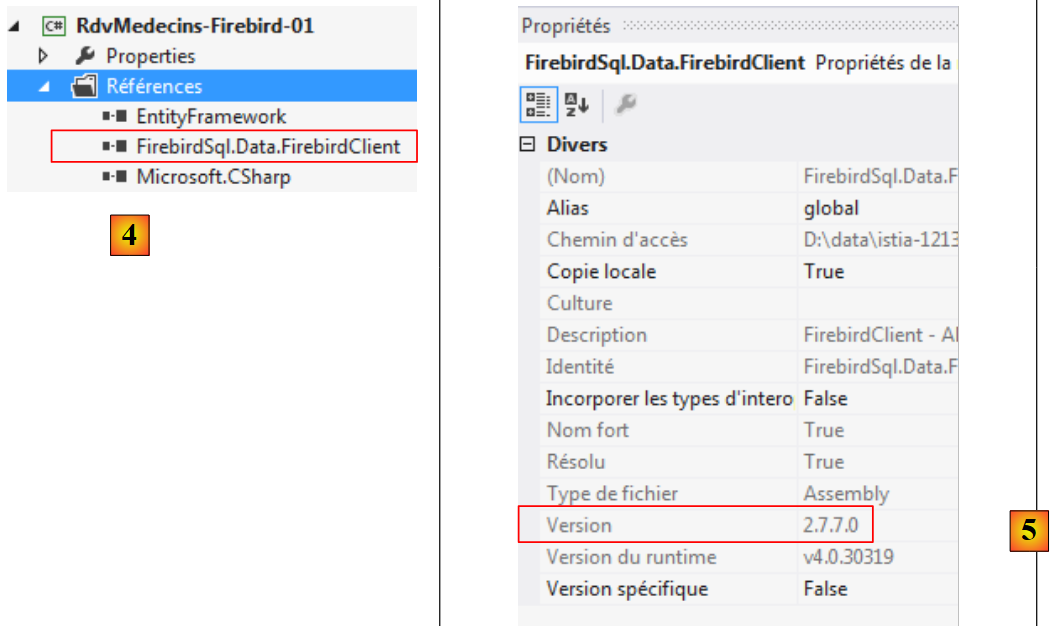

  • em [4], a nova referência;
  • em [5], em [App.config], deve especificar a versão correta da DLL. Pode encontrá-la nas suas propriedades.

No ficheiro [Entities.cs], é necessário adaptar o esquema das tabelas que serão geradas:


  [Table("MEDECINS")]
  public class Medecin : Personne
  {...}

  [Table("CLIENTS")]
  public class Client : Personne
  {...}

  [Table("CRENEAUX")]
  public class Creneau
  {...}

  [Table("RVS")]
  public class Rv
  {...}

Aqui, as tabelas não têm esquema.

Configuramos a execução do projeto:

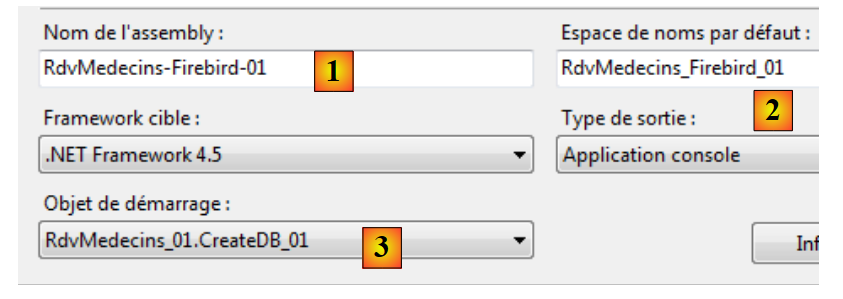

  • em [1], atribuímos um nome diferente ao assembly que será gerado;
  • em [2], especificamos também um namespace padrão diferente;
  • em [3], especificamos o programa a ser executado.

Nesta fase, não há erros de compilação. Vamos executar o programa [CreateDB_01]. Recebemos a seguinte exceção:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
Exception non gérée : System.Data.MetadataException: Le schéma spécifié n'est pas valide. Erreurs :
(11,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
(23,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
(33,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
(43,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
   à System.Data.Metadata.Edm.StoreItemCollection.Loader.ThrowOnNonWarningErrors
()
   ...
   à RdvMedecins_01.CreateDB_01.Main(String[] args) dans d:\data\istia-1213\c#\d
vp\Entity Framework\RdvMedecins\RdvMedecins-Oracle-01\CreateDB_01.cs:ligne 15

Recordamos ter encontrado o mesmo erro com o MySQL, o Oracle e o PostgreSQL. Isto está relacionado com o tipo do campo Timestamp nas entidades. Fazemos a mesma modificação que com os dois SGBDs anteriores. Nas entidades, substituímos as três linhas


    [Column("TIMESTAMP")]
    [Timestamp]
    public byte[] Timestamp { get; set; }

com o seguinte:


    [ConcurrencyCheck]
    [Column("VERSIONING")]
    public int? Versioning { get; set; }

Por isso, alteramos o tipo da coluna de byte[] para int?. No SGBD, utilizaremos procedimentos armazenados para incrementar este inteiro em um cada vez que uma linha for inserida ou modificada.

Efetamos a alteração acima em todas as quatro entidades e, em seguida, executamos novamente a aplicação. Recebemos então o seguinte erro:

1
2
3
4
5
Exception non gérée : FirebirdSql.Data.FirebirdClient.FbException: lock time-out on wait transaction object D:\DATA\ISTIA-1213\C#\DVP\ENTITY FRAMEWORK\DATABASES\FIREBIRD\RDVMEDECINS-EF.GDB is in use ---> FirebirdSql.Data.Common.IscException: lock time-out on wait transaction
object D:\DATA\ISTIA-1213\C#\DVP\ENTITY FRAMEWORK\DATABASES\FIREBIRD\RDVMEDECINS
-EF.GDB is in use
...
   à RdvMedecins_01.CreateDB_01.Main(String[] args) dans d:\data\istia-1213\c#\dvp\Entity Framework\RdvMedecins\RdvMedecins-Firebird-01\CreateDB_01.cs:ligne 15

A linha 1 indica que a base de dados está em uso. Não creio que fosse esse o caso e não consegui resolver este problema.

Não importa. Vamos criar a base de dados [RDVMEDECINS-EF] manualmente utilizando a ferramenta [EMS Manager for Firebird]. Não descreveremos todos os passos, mas apenas os mais importantes.

A base de dados Firebird terá a seguinte estrutura:

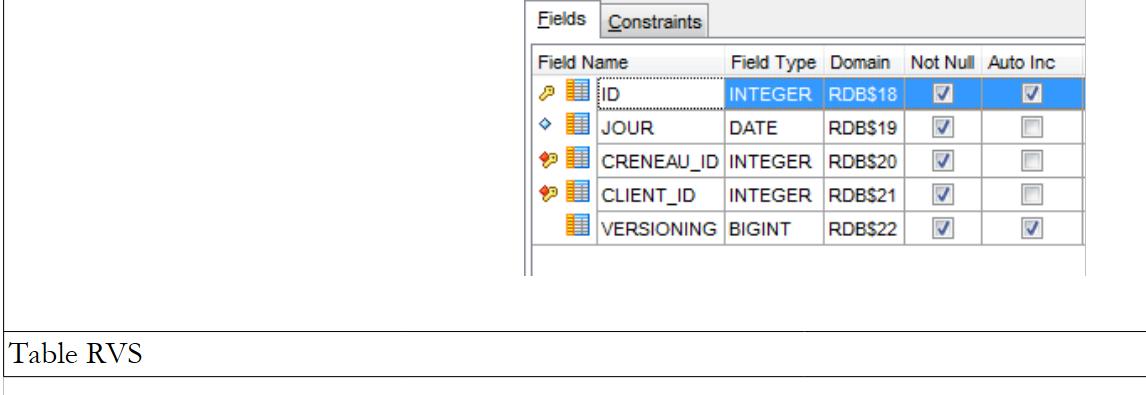

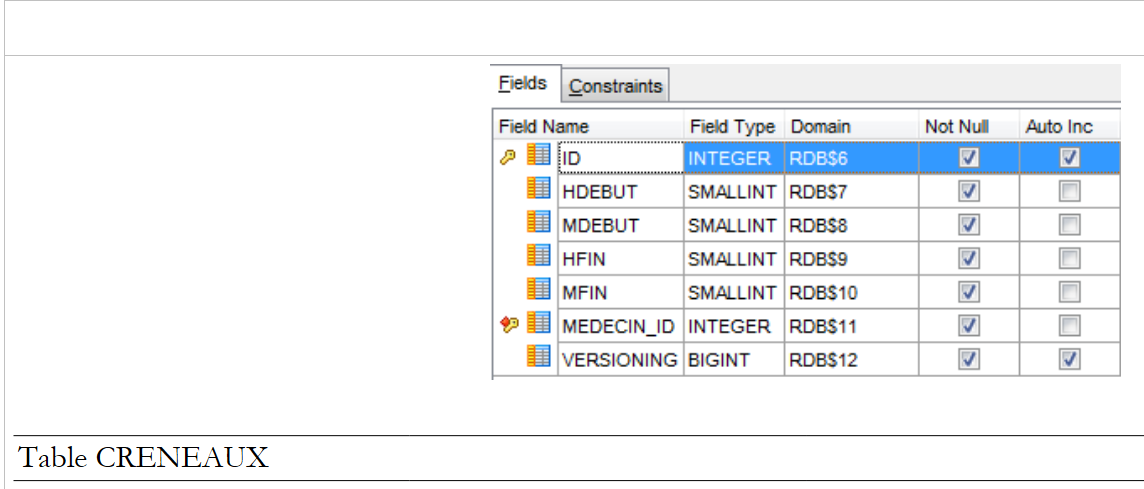

As tabelas

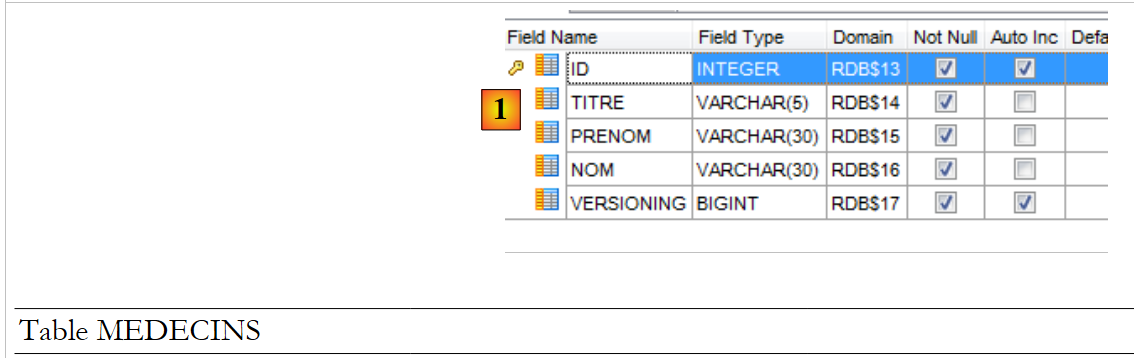

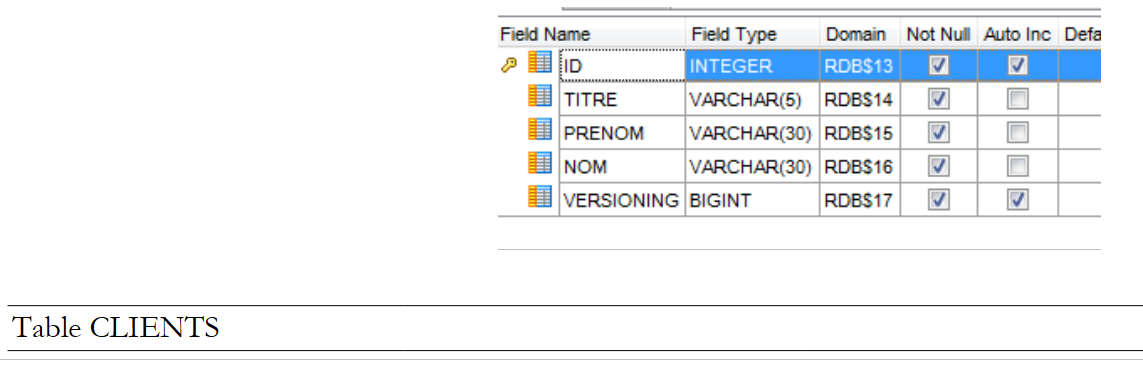

  • Em [1], ID é uma chave primária com o atributo </span>*Autoincrement*. Será gerada automaticamente pelo SGBD;

As várias tabelas têm as mesmas chaves primárias e estrangeiras que as dos exemplos anteriores. As chaves estrangeiras têm o atributo ON DELETE CASCADE.

Os geradores

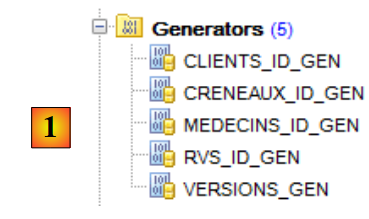

Tal como no Oracle e no PostgreSQL, criámos geradores de números sequenciais. Existem 5 deles [1].

  • [CLIENTS_ID_GEN] será utilizado para gerar a chave primária da tabela [CLIENTS];
  • [MEDECINS_ID_GEN] será utilizado para gerar a chave primária da tabela [MEDECINS];
  • [CRENEAUX_ID_GEN] será utilizado para gerar a chave primária da tabela [CRENEAUX];
  • [RVS_ID_GEN] será utilizado para gerar a chave primária da tabela [RVS];
  • [VERSIONS_GEN] será utilizado para gerar os valores das colunas [VERSIONING] em todas as tabelas.

Gatilhos

Um gatilho é um procedimento executado pelo SGBD antes ou depois de um evento (Insert, Update, Delete) numa tabela. Temos 8 deles [1]:

Vejamos o código DDL do trigger [BI_CLIENTS_ID], que preenche a coluna [ID] da tabela [CLIENTS]:

1
2
3
4
5
6
7
8
CREATE TRIGGER BI_CLIENTS_ID FOR CLIENTS
ACTIVE BEFORE INSERT
POSITION 0
AS
BEGIN
  IF (NEW.ID IS NULL) THEN
      NEW.ID = GEN_ID(CLIENTS_ID_GEN, 1);
END^
  • Linha 2: Antes de cada inserção na tabela [CLIENTS];
  • linhas 6-7: se a coluna ID for NULL, atribua-lhe o valor seguinte do gerador de números [CLIENTS_ID_GEN].

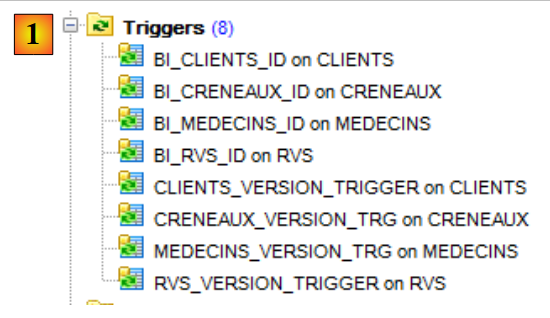

Os gatilhos [BI_CLIENTS_ID, BI_MEDECINS_ID, BI_CRENEAUX_ID, BI_RVS_ID] são todos construídos da mesma forma.

Vejamos agora o código DDL do gatilho [CLIENTS_VERSION_TRIGGER], que preenche a coluna [VERSIONING] da tabela [CLIENTS]:

1
2
3
4
5
6
7
CREATE TRIGGER CLIENTS_VERSION_TRIGGER FOR CLIENTS
ACTIVE BEFORE INSERT OR UPDATE
POSITION 1
AS
BEGIN
  NEW."VERSIONING" = GEN_ID(VERSIONS_GEN,1);
END^
  • Linhas 1–3: Antes de cada operação INSERT ou UPDATE na tabela [CLIENTS];
  • linha 6: a coluna ["VERSIONING"] recebe o valor seguinte do gerador de números [VERSIONS_GEN]. Este gerador preenche as colunas ["VERSIONING"] das quatro tabelas.

Os gatilhos [MEDECINS_VERSION_TRIGGER, CRENEAUX_VERSION_TRIGGER, RVS_VERSION_TRIGGER] são semelhantes.

O script para gerar as tabelas na base de dados Firebird [RDVMEDECINS-EF] foi colocado na pasta [RdvMedecins / databases / Firebird]. O leitor pode carregá-lo e executá-lo para criar as tabelas.

Depois de feito isso, os vários programas do projeto podem ser executados. Eles produzem os mesmos resultados que no SQL Server, exceto o programa [ModifyDetachedEntities], que falha pelo mesmo motivo que falhou com o Oracle e o MySQL. O problema é resolvido da mesma forma. Basta copiar o programa [ModifyDetachedEntities] do projeto [RdvMedecins-Oracle-01] para o projeto [RdvMedecins-Firebird-01].

7.3. Arquitetura multicamadas baseada no EF 5

Voltamos ao nosso estudo de caso descrito no parágrafo 2.

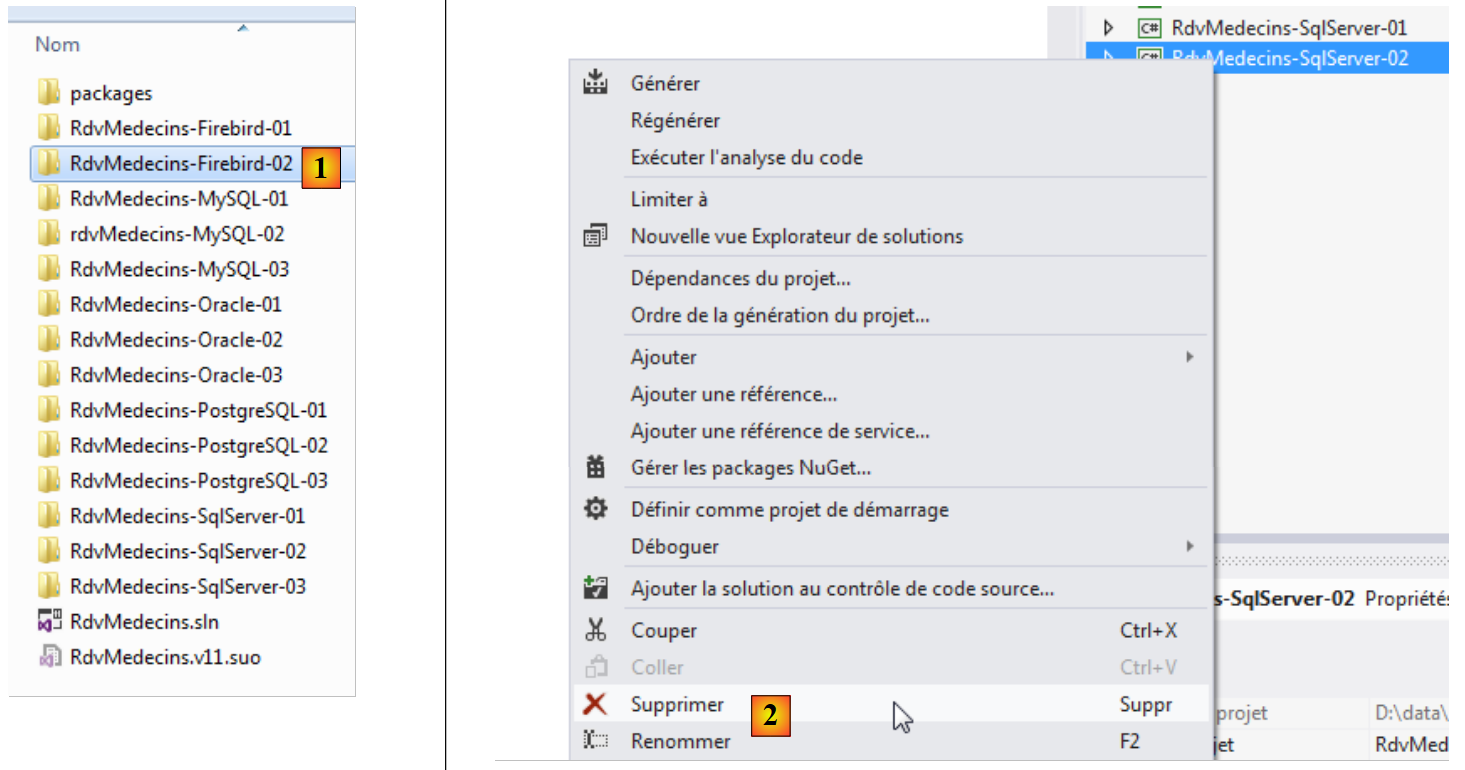

Começaremos por construir a camada de acesso aos dados [DAO]. Para tal, duplicamos o projeto de consola do VS 2012 [RdvMedecins-SqlServer-02] para [RdvMedecins-Firebird-02] [1]:

  • em [2], eliminamos o projeto [RdvMedecins-SqlServer-02];
  • em [3], adicionamos um projeto existente à solução. Retirámo-lo da pasta [RdvMedecins-Firebird-02] que acabámos de criar;
  • em [4], o novo projeto tem o mesmo nome que o que foi eliminado. Vamos alterar o seu nome;

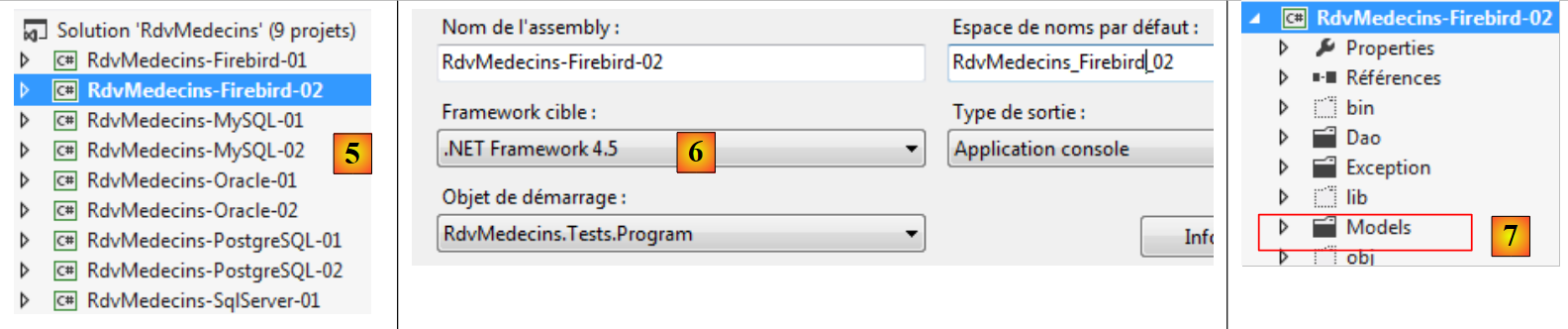

  • Em [5], alterámos o nome do projeto;
  • Em [6], modificamos algumas das suas propriedades, como o nome do conjunto;
  • em [7], a pasta [Models] é eliminada e substituída pela pasta [Models] do projeto [RdvMedecins-Firebird-01]. Isto deve-se ao facto de ambos os projetos partilharem os mesmos modelos.

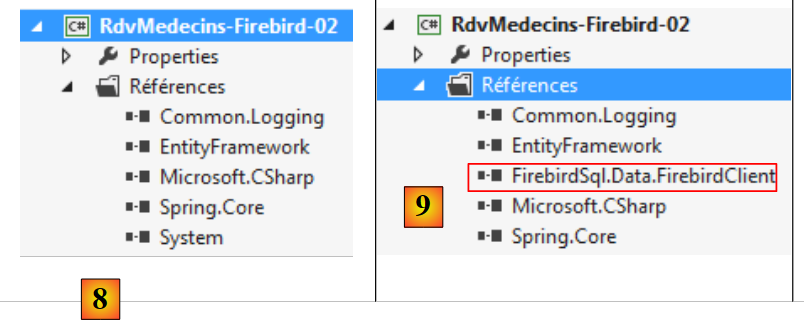

  • em [8], as referências atuais do projeto;
  • Em [9], o conector Firebird ADO.NET foi adicionado utilizando a ferramenta NuGet.

No ficheiro [App.config], substitua as informações da base de dados SQL Server pelas da base de dados Firebird. Estas informações podem ser encontradas no ficheiro [App.config] do projeto [RdvMedecins-Firebird-01]:


<!-- connection chain on base -->
  <connectionStrings>
    <add name="monContexte" connectionString="User=SYSDBA;Password=masterkey;Database=D:\data\istia-1213\c#\dvp\Entity Framework\databases\firebird\RDVMEDECINS-EF.GDB;DataSource=localhost;
Port=3050;Dialect=3;Charset=NONE;Role=;Connection lifetime=15;Pooling=true;MinPoolSize=0;MaxPoolSize=50;Packet Size=8192;ServerType=0;" providerName="FirebirdSql.Data.FirebirdClient" />
  </connectionStrings>
  <!-- the factory provider -->
  <system.data>
    <DbProviderFactories>
      <add name="Firebird Client Data Provider" invariant="FirebirdSql.Data.FirebirdClient" description=".Net Framework Data Provider for Firebird" type="FirebirdSql.Data.FirebirdClient.FirebirdClientFactory, FirebirdSql.Data.FirebirdClient, Version=2.7.7.0, Culture=neutral, PublicKeyToken=3750abcc3150b00c" />
    </DbProviderFactories>
  </system.data>

Os objetos geridos pelo Spring também mudam. Atualmente, temos:


  <!-- spring configuration -->
  <spring>
    <context>
      <resource uri="config://spring/objects" />
    </context>
    <objects xmlns="http://www.springframework.net">
      <object id="rdvmedecinsDao" type="RdvMedecins.Dao.Dao,RdvMedecins-SqlServer-02" />
    </objects>
</spring>

A linha 7 faz referência ao assembly do projeto [RdvMedecins-SqlServer-02]. O assembly é agora [RdvMedecins-Firebird-02].

Feito isso, estamos prontos para executar o teste da camada [DAO]. Primeiro, temos de garantir que a base de dados está preenchida (utilizando o programa [Fill] do projeto [RdvMedecins-Firebird-01]). O programa de teste é bem-sucedido.

Criamos a DLL do projeto tal como fizemos para o projeto [RdvMedecins-SqlServer-02] e reunimos todas as DLLs do projeto numa pasta [lib] criada em [RdvMedecins-Firebird-02]. Estas serão as referências para o projeto web [RdvMedecins-Firebird-03] que se segue.

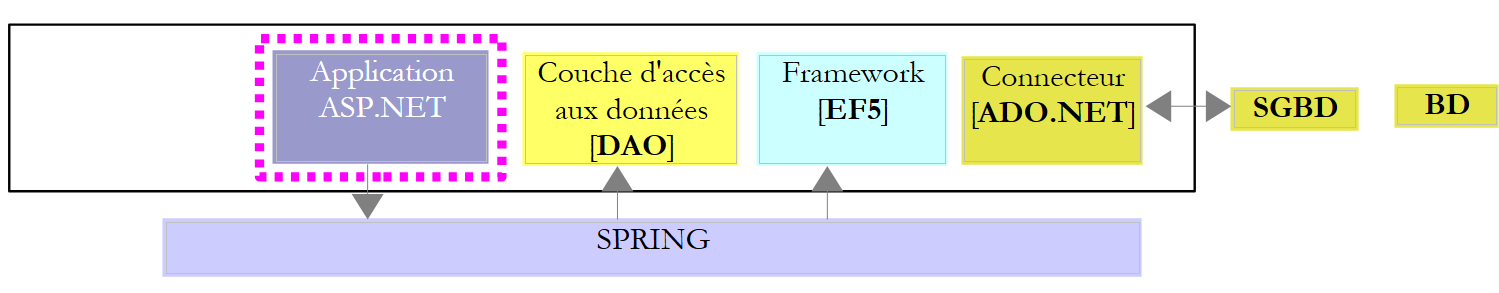

Estamos agora prontos para criar a camada [ASP.NET] da nossa aplicação:

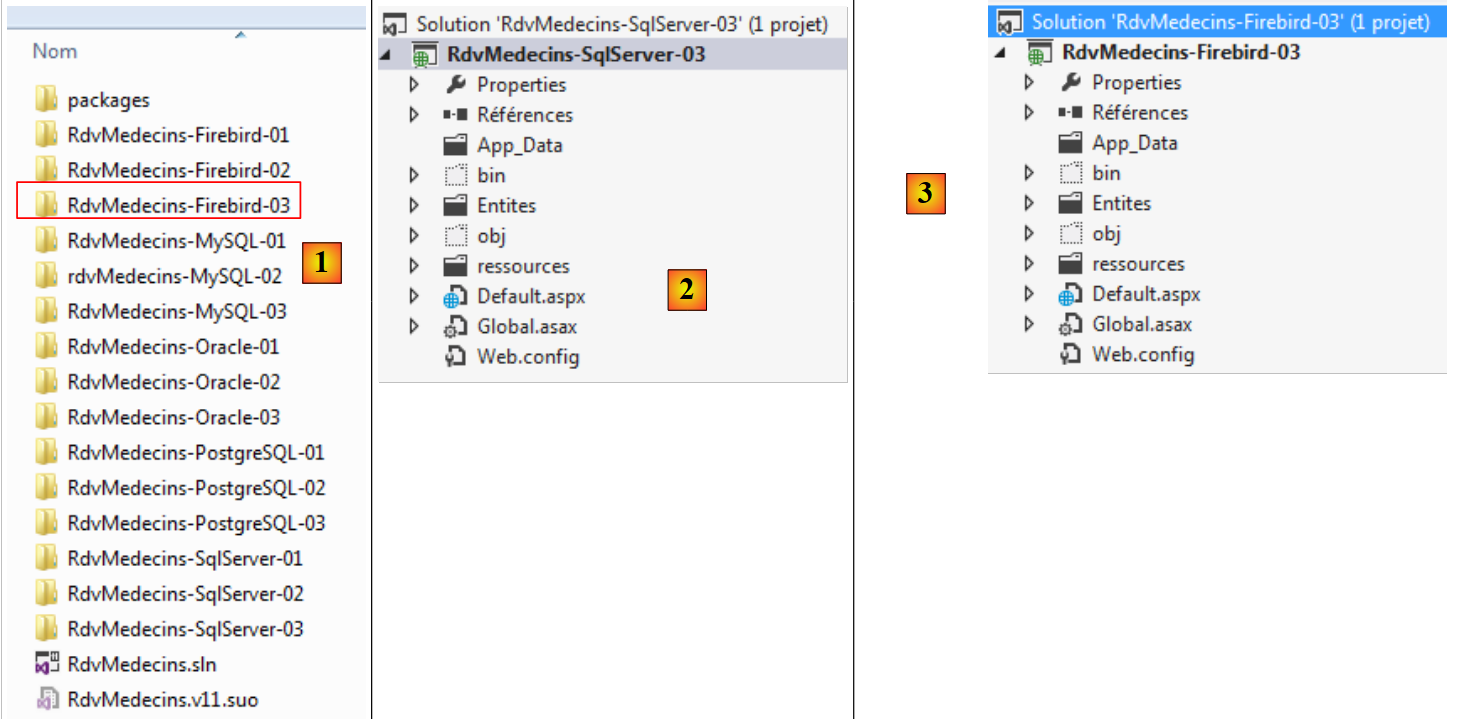

Começaremos pelo projeto [RdvMedecins-SqlServer-03]. Iremos duplicar esta pasta do projeto para [RdvMedecins-Firebird-03] [1]:

  • em [2], utilizando o VS 2012 Express for the Web, abrimos a solução na pasta [RdvMedecins-Firebird-03];
  • em [3], alteramos tanto o nome da solução como o nome do projeto;

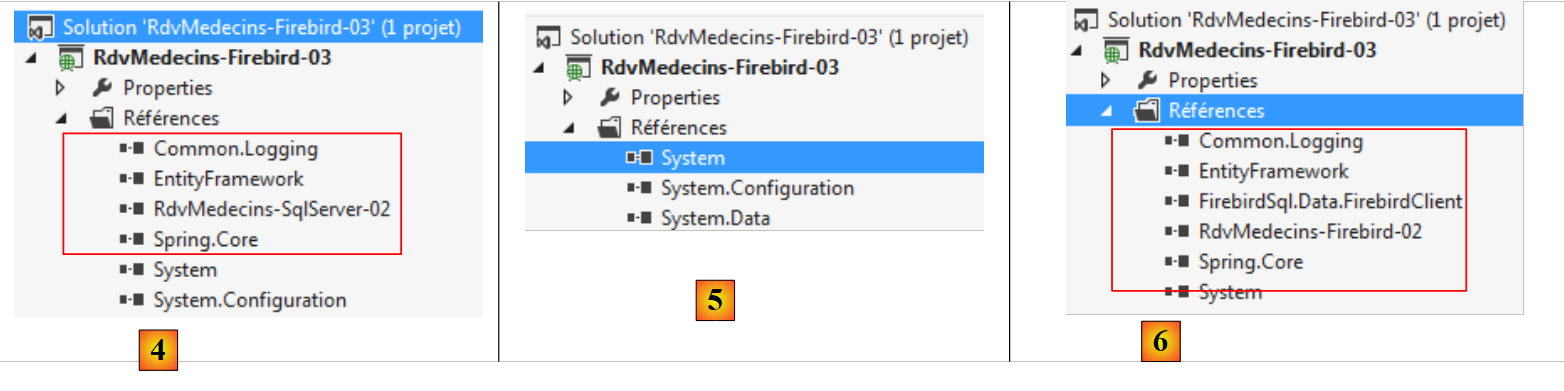

  • em [4], as referências atuais do projeto;
  • em [5], eliminamo-las;
  • em [6], para as substituir por referências às DLLs que acabámos de guardar numa pasta [lib] dentro do projeto [RdvMedecins-Firebird-02].

Resta apenas modificar o ficheiro [Web.config]. Substituímos o seu conteúdo atual pelo conteúdo do ficheiro [App.config] do projeto [RdvMedecins-Firebird-02]. Depois de feito isto, executamos o projeto web. Funciona. Não se esqueça de preencher a base de dados antes de executar a aplicação web.
