17. [TD]: web sunucusunun güvenliği / jSON seçimler

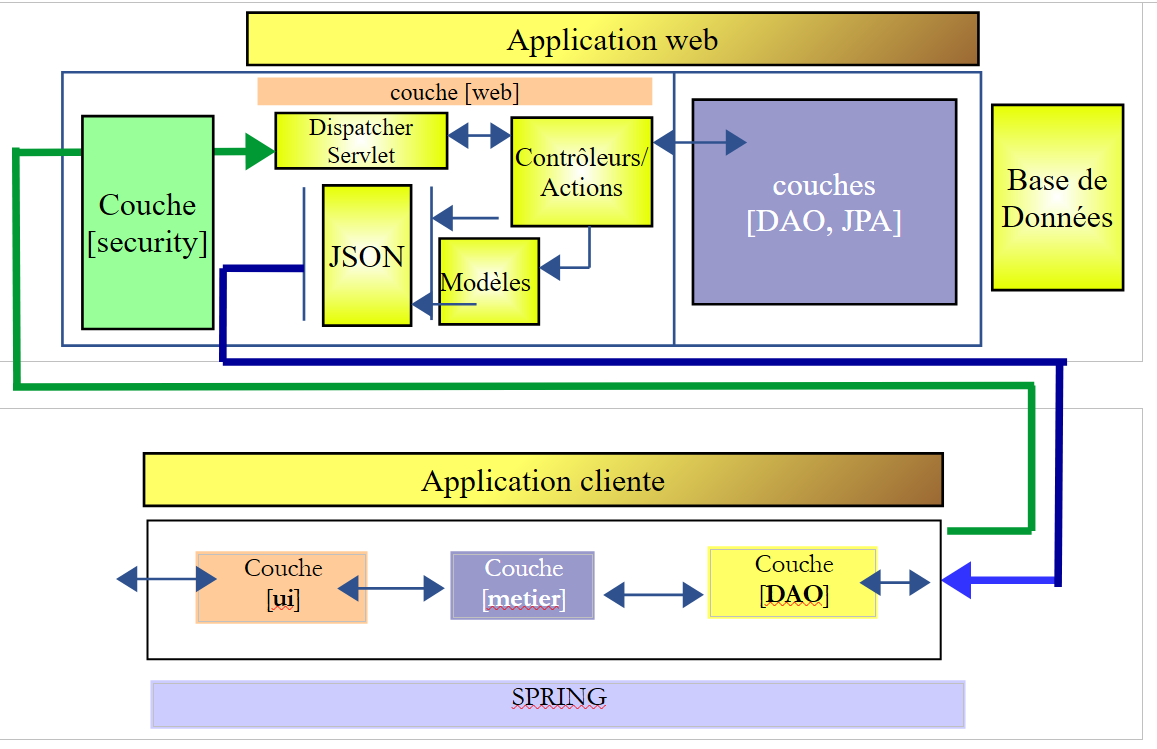

Anahtar kelimeler: çok katmanlı mimari, Spring, bağımlılık enjeksiyonu, web hizmeti / jSON güvenli, istemci / sunucu

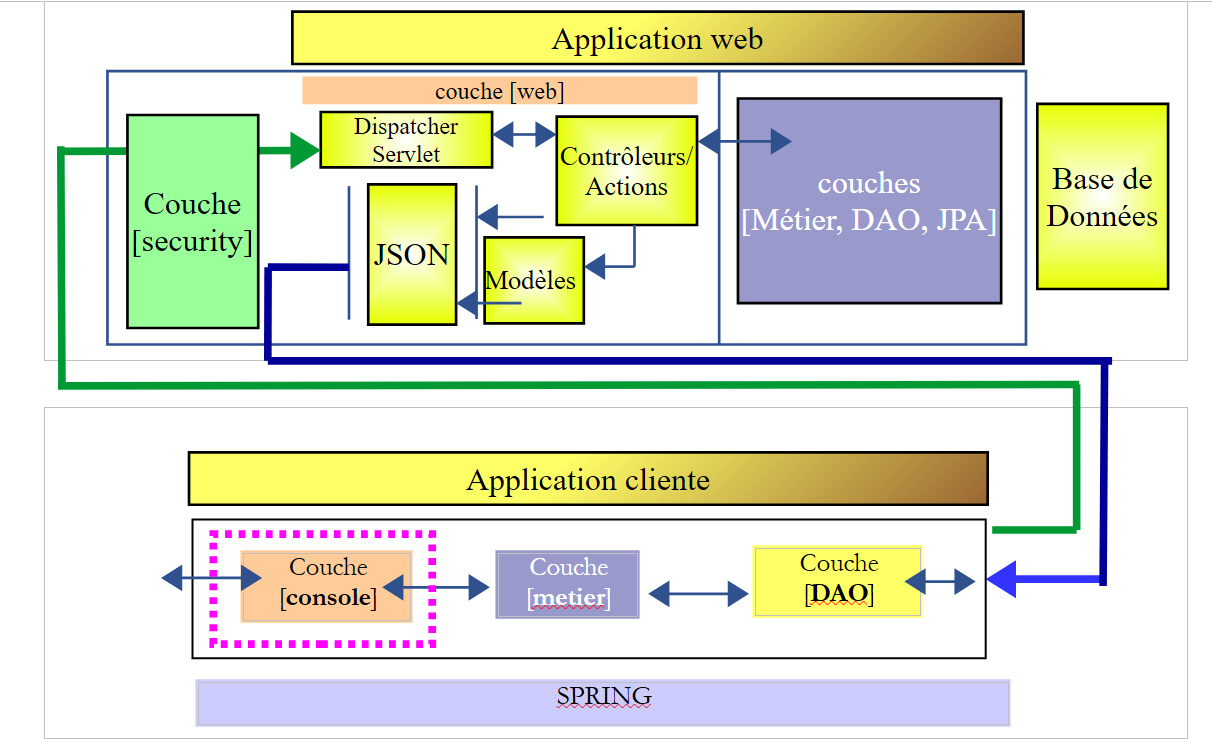

Şimdi, önceki bölümde öğrendiklerimizi seçimler ile ilgili TD'e uygulayacağız. Mimari şu şekilde olacaktır:

İşlem şu şekilde ilerleyecektir:

  • sunucu kodunun yazılması;
  • [ui] katmanı olmadan, ancak [métier] katmanının JUnit testi ile istemci yazımı;
  • [ui] katmanı ile istemci yazma;

17.1. Support



Bu bölümdeki projeler [support / chap-17] klasöründe bulunur. SQL komut dosyası, testler için gerekli veritabanını oluşturmak amacıyla kullanılır.

17.2. Veritabanı

Güvenli sunucudaki veritabanında artık [USERS], [ROLES] ve [USERS_ROLES] tabloları bulunmalıdır:



Veritabanı oluşturma komut dosyası SQL, belge desteğinde mevcuttur.

17.3. Güvenli sunucu

Seçimler için güvenli sunucuyu kurmak amacıyla, [intro-spring-security-server-01] örnek projesini kopyalayıp yapıştırmanız yeterlidir:

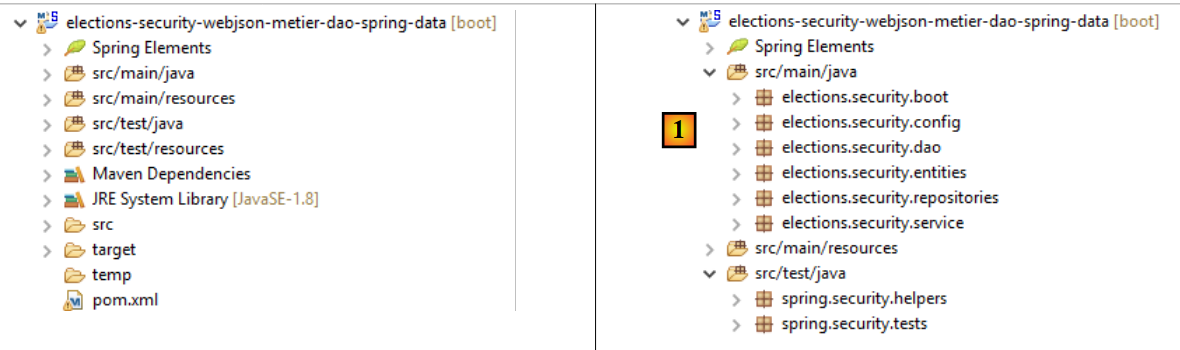

Yapılması gereken iş: Paketleri [1]'te gösterildiği gibi yeniden adlandırın.

Bu işlem tamamlandıktan sonra, [pom.xml] dosyasını aşağıdaki şekilde değiştirin:


<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <groupId>istia.st.elections</groupId>
    <artifactId>elections-security-webjson-metier-dao-spring-data</artifactId>
    <version>0.0.1-SNAPSHOT</version>

    <name>elections-security-webjson-metier-dao-spring-data</name>
    <description>elections spring security</description>

    <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <java.version>1.8</java.version>
    </properties>

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>1.2.7.RELEASE</version>
    </parent>

    <dependencies>
        <dependency>
            <groupId>istia.st.elections</groupId>
            <artifactId>elections-webjson-metier-dao-spring-data</artifactId>
            <version>0.0.1-SNAPSHOT</version>
        </dependency>
        <!-- Spring Security -->
        ...
    </dependencies>
    <!-- eklentiler -->
    <build>
        ...
    </build>

</project>
  • 23-27. satırlarda, [intro-server-webjson-01] projesine olan bağımlılığı, 12. paragrafta incelenen [elections-webjson-metier-dao-spring-data] projesine olan bağımlılıkla değiştirin;
  • 4-7. satırlara yeni projenin özelliklerini girin;

Son olarak, projenin yapılandırma sınıflarını değiştirmemiz gerekiyor:

[DaoConfig]


package elections.security.config;

import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.ComponentScan;
import org.springframework.context.annotation.Import;
import org.springframework.data.jpa.repository.config.EnableJpaRepositories;

@EnableJpaRepositories(basePackages = { "elections.security.repositories" })
@ComponentScan(basePackages = { "elections.security.dao" })
@Import({ elections.dao.config.DaoConfig.class })
public class DaoConfig {

    // sabitler
    final static private String[] ENTITIES_PACKAGES = { "elections.dao.entities", "elections.security.entities" };


    @Bean
    public String[] packagesToScan() {
        return ENTITIES_PACKAGES;
    }

}

Değişiklikler aşağıdaki satırlarda yapılmalıdır:

  • 8., 9. ve 14. satırlar: doğru paket adlarını girin;
  • 10. satır: İçe aktarılan sınıf artık [elections-webjson-metier-dao-spring-data] projesinden [elections.dao.config.DaoConfig]'tir;

Not: Daha önce de belirtildiği gibi, bu yapılandırma yalnızca [elections.dao.config.DaoConfig] sınıfında [@Configuration] anotasyonu varsa çalışır. Bu noktayı kontrol edin.

[SecurityConfig]


package elections.security.config;

...

@EnableWebSecurity
@ComponentScan(basePackages = { "elections.security.service" })
@Import({ WebConfig.class, DaoConfig.class })
public class SecurityConfig extends WebSecurityConfigurerAdapter {

    ...
}

Değişiklikler aşağıdaki satırlarda yapılmıştır:

  • 6. satır: paket adını değiştirin;

Hepsi bu kadar. JUnit [] testini çalıştırarak ilk testi yapın:

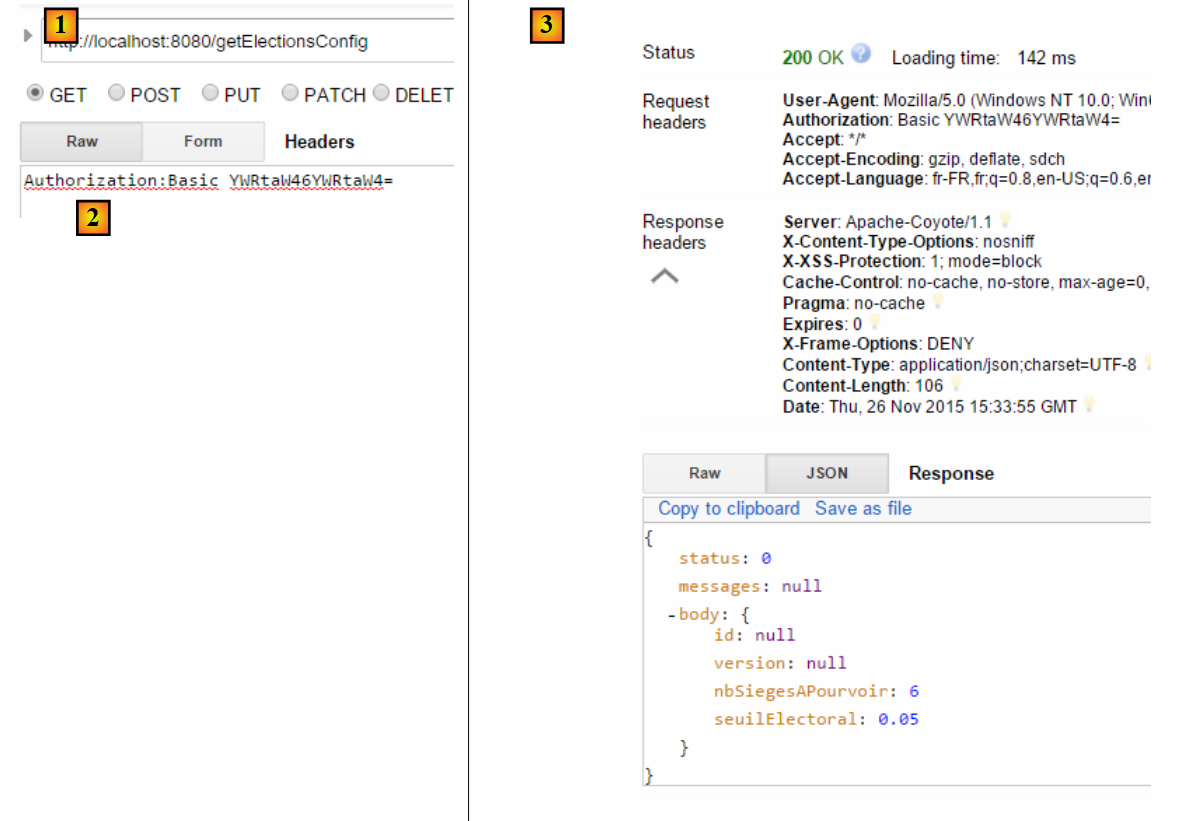

[Boot] önyükleme sınıfını çalıştırın, ardından [Advanced Rest Client] Chrome eklentisiyle aşağıdaki testi yapın:

[1]'te istek. [3]'te yanıt. [2]'te, HTTP başlığı, [admin, admin] kullanıcısının kimlik doğrulama başlığıdır: Authorization:Basic YWRtaW46YWRtaW4=

Şimdi, yarışmadaki listeleri isteyin:

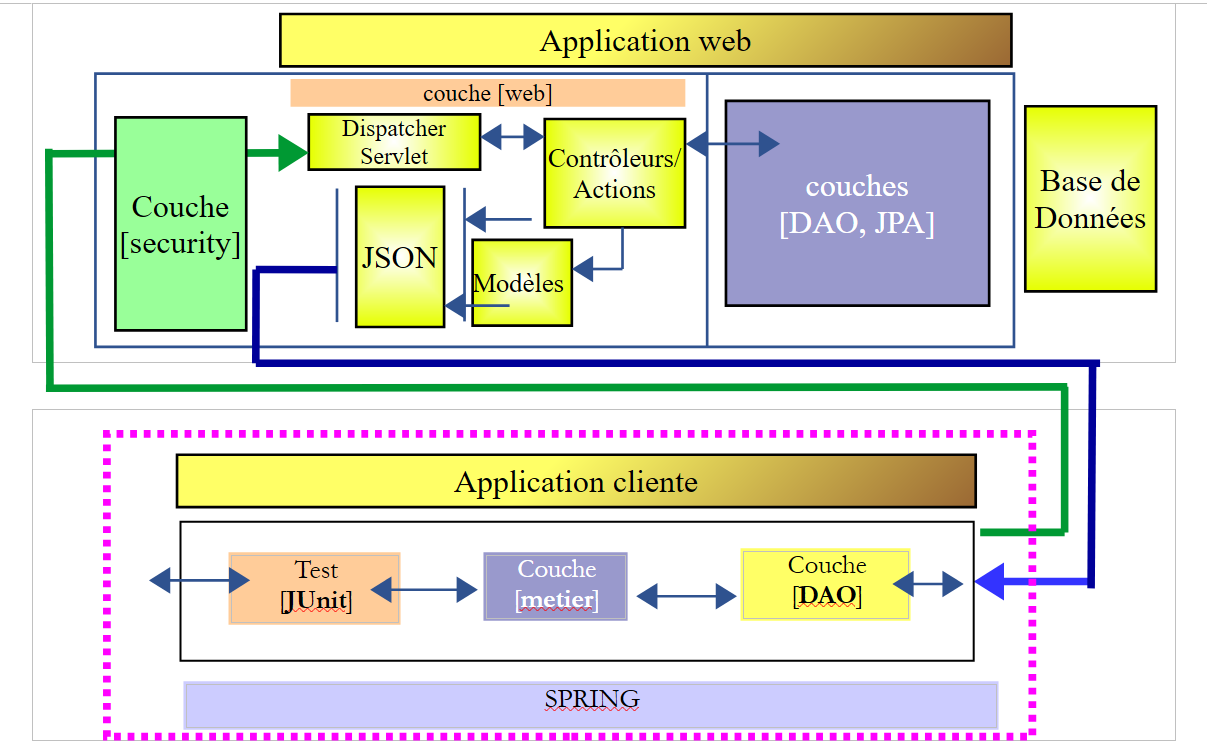

17.4. [ui] katmanı olmayan güvenli sunucu istemcisi

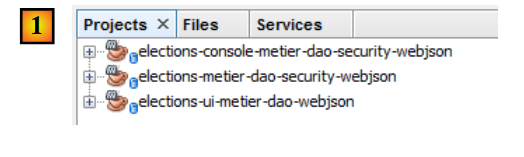

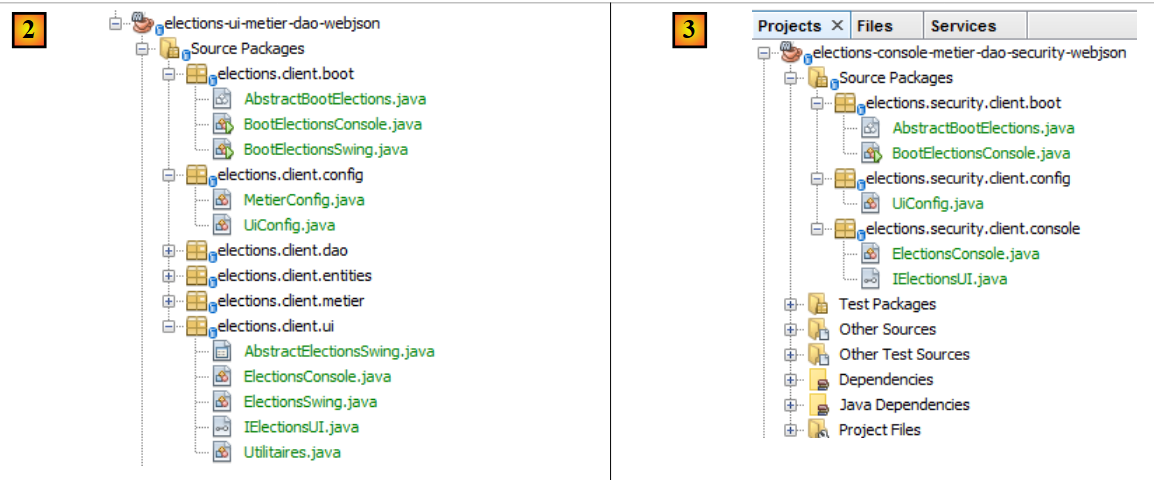

[elections-ui-metier-dao-webjson] projesini [elections-metier-dao-security-webjson] projesine kopyalayıp yapıştırın.

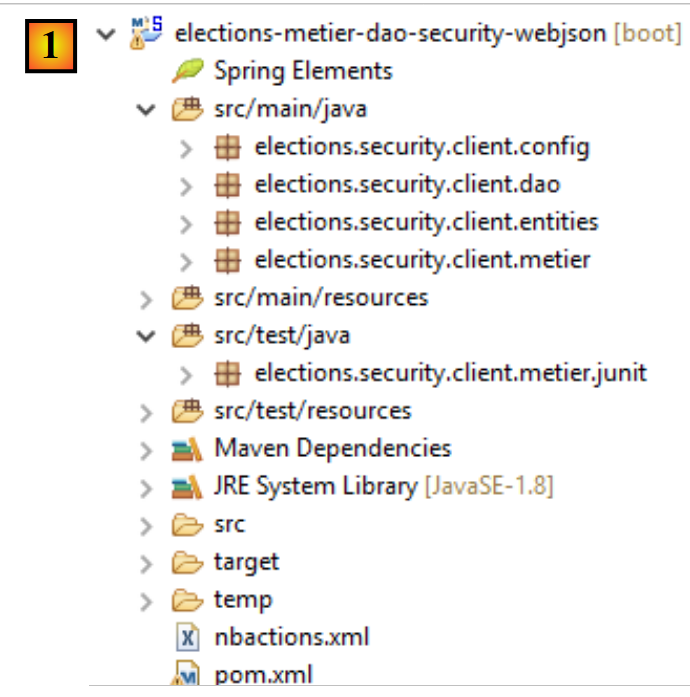

Yapılması gereken iş: [1]'te, gerekirse paketlerin adını değiştirin ve [ui] katmanındaki paketleri ile [boot] başlangıç sınıflarını silin.

Şimdi 16.5. paragrafında yapıldığı gibi ilerleyeceğiz.

17.4.1. Maven Yapılandırması

Yalnızca projenin tanım kısmı değişiyor:


<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <groupId>istia.st.elections</groupId>
    <artifactId>elections-metier-dao-security-webjson</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <description>Client jUnit du serveur web / jSON</description>
    <name>elections-metier-dao-security-webjson</name>
...

17.4.2. [métier] katmanının yeniden yapılandırılması



[IElectionsMetier] arayüzü şu şekilde değişir:


package elections.security.client.metier;

import elections.security.client.entities.ListeElectorale;
import elections.security.client.entities.User;

public interface IElectionsMetier {

    // kimlik doğrulama
    public void authenticate(User user);

    // yarışmadaki listeleri alma
    public ListeElectorale[] getListesElectorales(User user);

    // doldurulacak koltuk sayısı
    public int getNbSiegesAPourvoir(User user);

    // seçim barajı
    public double getSeuilElectoral(User user);

    // sonuçların kaydı
    public void recordResultats(User user, ListeElectorale[] listesElectorales);

    // koltuk hesaplaması
    public ListeElectorale[] calculerSieges(User user, ListeElectorale[] listesElectorales);

}

Tüm yöntemlerin ilk parametresi, güvenli sunucunun kaynaklarını kullanmak isteyen kullanıcıdır.

[ElectionsMetier] uygulaması şu şekilde değişir:


package elections.security.client.metier;

import java.io.IOException;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.context.ApplicationContext;
import org.springframework.stereotype.Component;

import com.fasterxml.jackson.core.type.TypeReference;
import com.fasterxml.jackson.databind.ObjectMapper;

import elections.security.client.dao.IClientDao;
import elections.security.client.entities.ElectionsConfig;
import elections.security.client.entities.ElectionsException;
import elections.security.client.entities.ListeElectorale;
import elections.security.client.entities.User;

@Component
public class ElectionsMetier implements IElectionsMetier {

  @Autowired
  private IClientDao dao;
  @Autowired
  private ApplicationContext context;

  // seçim yapılandırması
  private ElectionsConfig electionsConfig;

  private ElectionsConfig getElectionsConfig(User user) {
    if(electionsConfig!=null){
      return electionsConfig;
    }
    // haritalayıcılar jSON
    ObjectMapper mapperResponse = context.getBean(ObjectMapper.class);
    try {
      // sorgu
      Response<ElectionsConfig> response = mapperResponse.readValue(dao.getResponse(user, "/getElectionsConfig", null),
              new TypeReference<Response<ElectionsConfig>>() {
      });
      // hata mı?
      if (response.getStatus() != 0) {
        // 1 istisna atılıyor
        throw new ElectionsException(response.getStatus(), response.getMessages());
      } else {
        electionsConfig = response.getBody();
        return electionsConfig;
      }
    } catch (ElectionsException e1) {
      throw e1;
    } catch (IOException | RuntimeException e2) {
      throw new ElectionsException(100, e2);
    }
  }

  @Override
  public ListeElectorale[] getListesElectorales(User user) {
   ...
  }

  @Override
  public int getNbSiegesAPourvoir(User user) {
    return getElectionsConfig(user).getNbSiegesAPourvoir();
  }

  @Override
  public double getSeuilElectoral(User user) {
    return getElectionsConfig(user).getSeuilElectoral();
  }

  @Override
  public void recordResultats(User user, ListeElectorale[] listesElectorales) {
    ...
  }

  @Override
  public ListeElectorale[] calculerSieges(User user, ListeElectorale[] listesElectorales) {
    ...
  }

  @Override
  public void authenticate(User user) {
    dao.getResponse(user, "/authenticate", null);
  }
}

Yapılması gereken: Yukarıdaki kodu tamamlayın.

17.4.3. Spring yapılandırması



[MetierConfig] sınıfı şu şekilde değişir:


package elections.security.client.config;

...

@ComponentScan({ "elections.security.client.dao", "elections.security.client.metier" })
public class MetierConfig {
  1. satırda, taranacak paketler güncellenmelidir.

17.4.4. [métier] katmanındaki JUnit testi



[Test01] test sınıfı şu şekilde değişmektedir:


package elections.security.client.metier.junit;

import org.junit.Assert;
import org.junit.BeforeClass;
import org.junit.Test;
import org.junit.runner.RunWith;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.boot.test.SpringApplicationConfiguration;
import org.springframework.test.context.junit4.SpringJUnit4ClassRunner;

import com.fasterxml.jackson.core.JsonProcessingException;
import com.fasterxml.jackson.databind.ObjectMapper;

import elections.security.client.config.MetierConfig;
import elections.security.client.entities.ElectionsException;
import elections.security.client.entities.ListeElectorale;
import elections.security.client.entities.User;
import elections.security.client.metier.IElectionsMetier;

@SpringApplicationConfiguration(classes = MetierConfig.class)
@RunWith(SpringJUnit4ClassRunner.class)
public class Test01 {

    // katman [electionsMetier]
    @Autowired
    private IElectionsMetier electionsMetier;

    // jSON eşleştiricisi
    private final ObjectMapper mapper = new ObjectMapper();

    // kullanıcılar
    static private User admin;
    static private User user;
    static private User unknown;

    @BeforeClass
    public static void initTest() {
        admin = new User("admin", "admin");
        user = new User("user", "user");
        unknown = new User("x", "y");
    }

    @Test()
    public void checkUserUser() {
        ElectionsException se = null;
        try {
            electionsMetier.authenticate(user);
        } catch (ElectionsException e) {
            se = e;
        }
        Assert.assertNotNull(se);
        Assert.assertEquals("403 Forbidden", se.getErreurs().get(0));
    }

    @Test()
    public void checkUserUnknown() {
        ElectionsException se = null;
        try {
            electionsMetier.authenticate(unknown);
        } catch (ElectionsException e) {
            se = e;
        }
        Assert.assertNotNull(se);
        Assert.assertEquals("401 Unauthorized", se.getErreurs().get(0));
    }

    @Test()
    public void checkUserAdmin() {
        ElectionsException se = null;
        try {
            electionsMetier.authenticate(admin);
        } catch (ElectionsException e) {
            se = e;
        }
        Assert.assertNull(se);
    }

    /**
     * vérification 1 : méthode de calcul des sièges on fixe en dur les listes
     */
    @Test
    public void calculSieges1() {
        // 7 aday listesinden oluşan tablo oluşturulur
        ListeElectorale[] listes = new ListeElectorale[7];
        listes[0] = new ListeElectorale("A", 32000, 0, false);
        listes[1] = new ListeElectorale("B", 25000, 0, false);
        listes[2] = new ListeElectorale("C", 16000, 0, false);
        listes[3] = new ListeElectorale("D", 12000, 0, false);
        listes[4] = new ListeElectorale("E", 8000, 0, false);
        listes[5] = new ListeElectorale("F", 4500, 0, false);
        listes[6] = new ListeElectorale("G", 2500, 0, false);
        // her listenin koltuk sayısı hesaplanır
        listes = electionsMetier.calculerSieges(admin,listes);
        // sonuçlar kontrol ediliyor
        Assert.assertEquals(2, listes[0].getSieges());
        Assert.assertFalse(listes[0].isElimine());
        Assert.assertEquals(2, listes[1].getSieges());
        Assert.assertFalse(listes[1].isElimine());
        Assert.assertEquals(1, listes[2].getSieges());
        Assert.assertFalse(listes[2].isElimine());
        Assert.assertEquals(1, listes[3].getSieges());
        Assert.assertFalse(listes[3].isElimine());
        Assert.assertEquals(0, listes[4].getSieges());
        Assert.assertFalse(listes[4].isElimine());
        Assert.assertEquals(0, listes[5].getSieges());
        Assert.assertTrue(listes[5].isElimine());
        Assert.assertEquals(0, listes[6].getSieges());
        Assert.assertTrue(listes[6].isElimine());
    }

    /**
     * vérification 2 : méthode de calcul des sièges on demande les listes à la couche [metier] puis on fixe en dur les
     * voix
     */
    @Test
    public void calculSieges2() {
        // 7 aday listesinin tablosu oluşturulur
        ListeElectorale[] listes = electionsMetier.getListesElectorales(admin);
        // oylar sabitlenir
        listes[0].setVoix(32000);
        listes[1].setVoix(25000);
        listes[2].setVoix(16000);
        listes[3].setVoix(12000);
        listes[4].setVoix(8000);
        listes[5].setVoix(4500);
        listes[6].setVoix(2500);
        // her bir listenin kazandığı sandalye sayısı hesaplanır
        listes = electionsMetier.calculerSieges(admin,listes);
        // sonuçlar kontrol ediliyor
        Assert.assertEquals(2, listes[0].getSieges());
        Assert.assertFalse(listes[0].isElimine());
        Assert.assertEquals(2, listes[1].getSieges());
        Assert.assertFalse(listes[1].isElimine());
        Assert.assertEquals(1, listes[2].getSieges());
        Assert.assertFalse(listes[2].isElimine());
        Assert.assertEquals(1, listes[3].getSieges());
        Assert.assertFalse(listes[3].isElimine());
        Assert.assertEquals(0, listes[4].getSieges());
        Assert.assertFalse(listes[4].isElimine());
        Assert.assertEquals(0, listes[5].getSieges());
        Assert.assertTrue(listes[5].isElimine());
        Assert.assertEquals(0, listes[6].getSieges());
        Assert.assertTrue(listes[6].isElimine());
    }

    /**
     * vérification 3 méthode de calcul des sièges on provoque une exception
     */
    @Test(expected = ElectionsException.class)
    public void calculSieges3() {
        // her biri 1 oy alan 24 aday listesinden oluşan bir tablo oluşturulur
        ListeElectorale[] listes = new ListeElectorale[25];
        // 25 listenin hepsi aynı sayıda oy alacak (%4)
        for (int i = 0; i < listes.length; i++) {
            listes[i] = new ListeElectorale("Liste" + (i + 1), 1, 0, false);
        }
        // sandalye hesaplaması - normalde ElectionsException olmalı
        // %5'lik seçim barajı ile
        electionsMetier.calculerSieges(admin,listes);
    }

    /**
     * enregistrement des résultats de l'élection
     *
     * @throws JsonProcessingException
     */
    @Test
    public void ecritureResultatsElections() throws JsonProcessingException {
        // 7 aday listesinin tablosu oluşturulur
        ListeElectorale[] listes = electionsMetier.getListesElectorales(admin);
        // oylar sabitlenir
        listes[0].setVoix(32000);
        listes[1].setVoix(25000);
        listes[2].setVoix(16000);
        listes[3].setVoix(12000);
        listes[4].setVoix(8000);
        listes[5].setVoix(4500);
        listes[6].setVoix(2500);
        // her listenin kazandığı sandalye sayısı hesaplanıyor
        listes = electionsMetier.calculerSieges(admin,listes);
        // sonuçlar görüntülenir
        for (int i = 0; i < listes.length; i++) {
            System.out.println(mapper.writeValueAsString(listes[i]));
        }
        // sonuçlar veritabanına kaydedilir
        electionsMetier.recordResultats(admin,listes);
        // sonuçlar kontrol edilir
        listes = electionsMetier.getListesElectorales(admin);
        // sonuçlar görüntülenir
        for (int i = 0; i < listes.length; i++) {
            System.out.println(mapper.writeValueAsString(listes[i]));
        }
        Assert.assertEquals(2, listes[0].getSieges());
        Assert.assertFalse(listes[0].isElimine());
        Assert.assertEquals(2, listes[1].getSieges());
        Assert.assertFalse(listes[1].isElimine());
        Assert.assertEquals(1, listes[2].getSieges());
        Assert.assertFalse(listes[2].isElimine());
        Assert.assertEquals(1, listes[3].getSieges());
        Assert.assertFalse(listes[3].isElimine());
        Assert.assertEquals(0, listes[4].getSieges());
        Assert.assertFalse(listes[4].isElimine());
        Assert.assertEquals(0, listes[5].getSieges());
        Assert.assertTrue(listes[5].isElimine());
        Assert.assertEquals(0, listes[6].getSieges());
        Assert.assertTrue(listes[6].isElimine());
    }
}

Yapılması gereken iş: Bu testi anlayın ve başarılı olup olmadığını kontrol edin.

17.5. [console] katmanıyla güvenli sunucunun istemcisi

NetBeans ile [elections-metier-dao-security-webjson] ve [elections-ui-metier-dao-webjson] adlı Maven projelerini açıyoruz, ardından [elections-ui-metier-dao-webjson] projesini kopyalayıp yapıştırarak yeni bir [elections-console-metier-dao-security-webjson] projesi oluşturuyoruz:

Yeni [3] projesindeki sınıfların çoğu, güvenli olmayan web sunucusu / jSON'in istemcisi olan [elections-ui-metier-dao-webjson] ve [2] projelerinden alınmıştır:

Yeni Maven projesini oluşturmak için şu adımları izleyin:

  • [elections-ui-metier-dao-webjson] projesini [elections-ui-metier-dao-security-webjson] projesine kopyalayıp yapıştırın;
  • yeni projede:
    • [elections.client.dao, elections.client.metier, elections.client.entities] paketlerini silin;
    • [elections.client.ui] paketinde, yalnızca [ElectionsConsole] konsol sınıfını ve [IElectionsUI] arayüzünü koruyun;
    • paketleri belirtildiği gibi [3] olarak yeniden adlandırın;
    • [clic droit / Fix Imports] ile çeşitli sınıflardaki içe aktarma sorunlarını giderin;

Bu aşamada, yeni projede çok sayıda hata bulunmaktadır.

17.5.1. Maven Yapılandırması

Yeni projenin [pom.xml] dosyası şu şekildedir:


<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <groupId>istia.st.elections</groupId>
    <artifactId>elections-console-metier-dao-security-webjson</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <name>elections-console-metier-dao-security-webjson</name>
    <description>couche console du client web / jSON</description>

    <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <java.version>1.8</java.version>
    </properties>

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>1.2.7.RELEASE</version>
    </parent>

    <dependencies>
        <dependency>
            <groupId>istia.st.elections</groupId>
            <artifactId>elections-metier-dao-security-webjson</artifactId>
            <version>0.0.1-SNAPSHOT</version>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-surefire-plugin</artifactId>
                <version>2.18.1</version>
            </plugin>
        </plugins>
    </build>

</project>
  • 4-8. satırlar: yeni projenin Maven kimliği;
  • 22-26. satırlar: 17.4. paragrafta az önce oluşturduğumuz ve [DAO] ile [métier] katmanlarını sağlayan [elections-metier-dao-security-webjson] projesine olan bağımlılık;

17.5.2. Spring Yapılandırması



[UiConfig] sınıfı şu şekildedir:


package elections.security.client.config;

import elections.security.client.entities.User;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.ComponentScan;
import org.springframework.context.annotation.Import;

@Import(MetierConfig.class)
@ComponentScan(basePackages = {"elections.security.client.console","elections.security.client.swing"})
public class UiConfig {

  // yönetici
  private final User ADMIN = new User("admin", "admin");

  @Bean
  private User admin() {
    return ADMIN;
  }

}
  • 8. satır: 17.4. paragrafta incelenen [elections-metier-dao-security-webjson] projesinden [elections.security.client.config.MetierConfig] sınıfı içe aktarılır;
  • 9. satır: Spring bean'lerinin bulunduğu paketler tanımlanmaktadır;
  • 12-18. satırlar: [admin] bean'i, konsol uygulaması tarafından kullanılacak olan [admin, admin] kullanıcısıdır. Bu kullanıcının, güvenli /jSON web sunucusuna sorgu gönderebilme yetkisine sahip tek kullanıcı olduğunu hatırlayalım;

17.5.3. Konsol önyükleme uygulaması



[ElectionsConsole] sınıfı şu şekilde gelişir:


package elections.security.client.console;

import java.util.Arrays;
import java.util.Comparator;
import java.util.Scanner;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;

import elections.security.client.entities.ElectionsException;
import elections.security.client.entities.ListeElectorale;
import elections.security.client.entities.User;
import elections.security.client.metier.IElectionsMetier;

@Component
public class ElectionsConsole implements IElectionsUI {

    @Autowired
    private IElectionsMetier electionsMetier;

  @Autowired
  private User admin;

    @Override
    public void run() {
        // yarışmadaki listeler
        ListeElectorale[] listes;
        // verilerin girilmesi
        try (Scanner clavier = new Scanner(System.in)) {
            // [metier] katmanından yarışan listeler isteniyor
            listes = electionsMetier.getListesElectorales(admin);
            // oyların girişi yapılır
            System.out.println("Il y a " + listes.length
                    + " listes en compétition. Veuillez indiquer le nombre de voix de chacune d'elles :");
            for (int i = 0; i < listes.length; i++) {
                boolean saisieOK = false;
                while (!saisieOK) {
                    System.out.print("Nombre de voix de la liste [" + listes[i].getNom() + "] : ");
                    try {
                        listes[i].setVoix(Integer.parseInt(clavier.nextLine()));
                        saisieOK = true;
                    } catch (ElectionsException | NumberFormatException ex) {
                        System.out.println("Nombre de voix incorrect. Veuillez recommencer");
                    }
                }
            }
        }
        // koltuk hesaplaması yapılıyor
        listes=electionsMetier.calculerSieges(admin,listes);
        // sonuçlar kaydediliyor
        electionsMetier.recordResultats(admin,listes);
        // listeler oy sayısına göre azalan sırada sıralanıyor
        Arrays.sort(listes, new CompareListesElectorales());
        // listeler görüntüleniyor
        System.out.println("\nRésultats de l'élection\n");
        for (int i = 0; i < listes.length; i++) {
            System.out.println(listes[i]);
        }
    }

    // seçim listelerinin karşılaştırma sınıfı
    class CompareListesElectorales implements Comparator<ListeElectorale> {

        // oy sayısına göre iki aday listesinin karşılaştırılması
        @Override
        public int compare(ListeElectorale listeElectorale1, ListeElectorale listeElectorale2) {
            // bu iki listenin oyları karşılaştırılır
            int nbVoix1 = listeElectorale1.getVoix();
            int nbVoix2 = listeElectorale2.getVoix();
            if (nbVoix1 < nbVoix2) {
                return +1;
            } else {
                if (nbVoix1 > nbVoix2)
                    return -1;
                else
                    return 0;
            }
        }
    }

}

ElectionsConsole sınıfında çok az değişiklik vardır. Şu anda [métier] katmanındaki yöntemlerin ilk parametre olarak bir kullanıcı gerektirdiğini (satır 31, 49, 51) unutmamak gerekir. Bu kullanıcı, satır 21-22'deki enjeksiyon yoluyla sağlanır. Enjekte edilen kullanıcı, /jSON web sunucusuna sorgu göndermek için yetkilendirilmiş kullanıcıdır.

Yapılması gereken iş: Konsol uygulamasını test edin (önceden güvenli sunucuyu çalıştırmayı unutmayın).

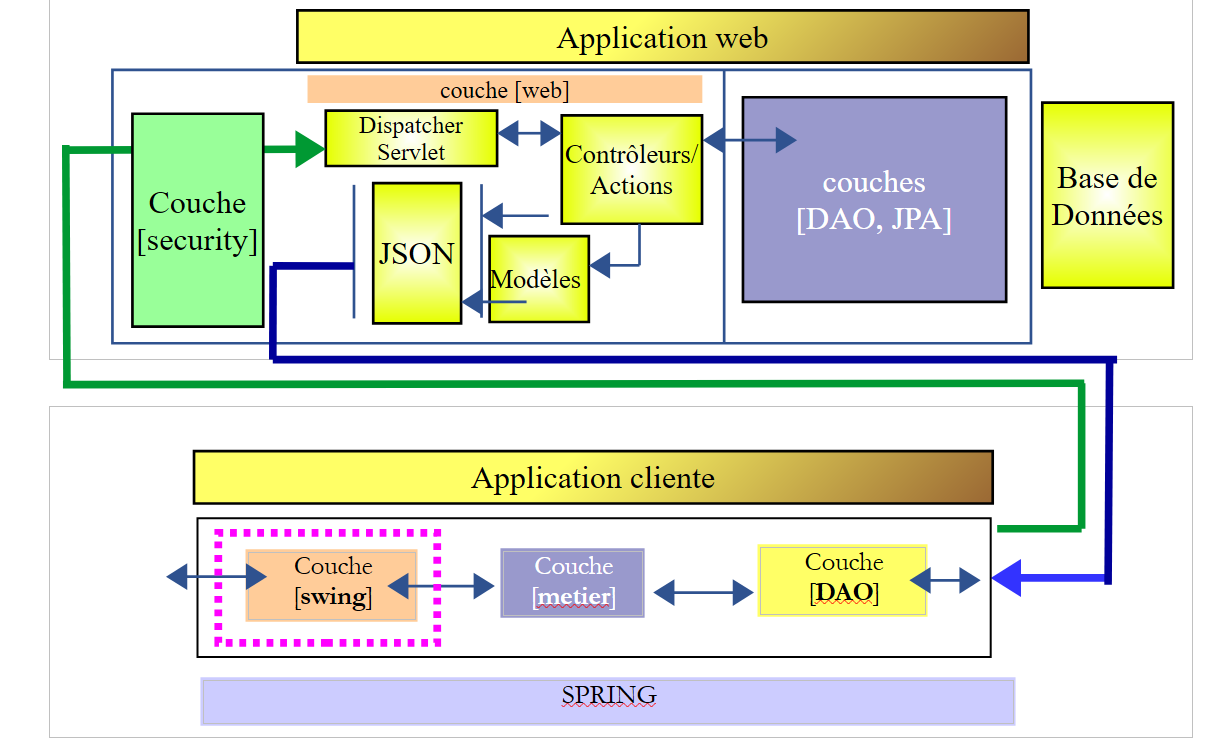

17.6. [swing] katmanına sahip güvenli sunucunun istemcisi

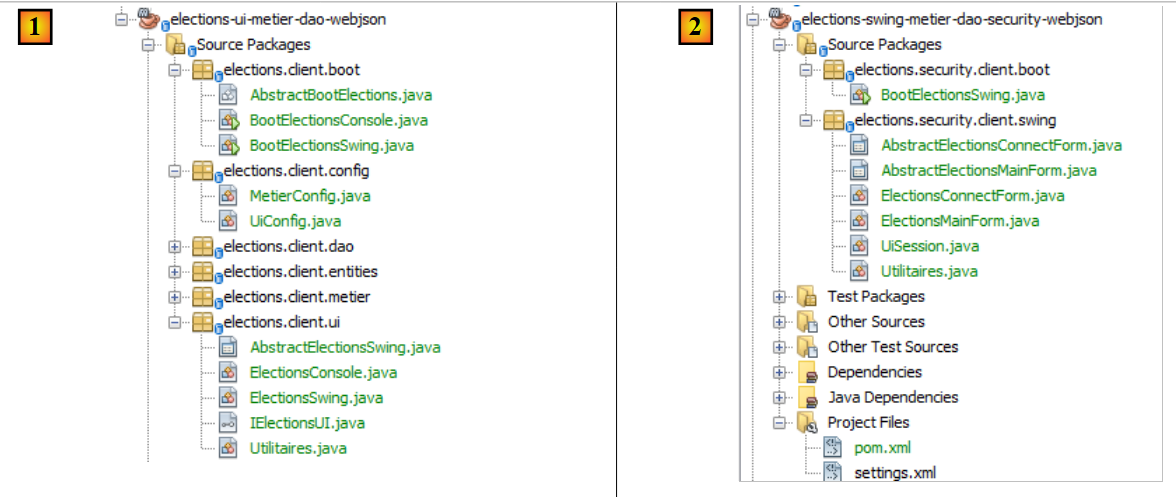

[elections-ui-metier-dao-webjson] projesini kopyalayıp yapıştırarak yeni bir NetBeans projesi olan [elections-swing-metier-dao-security-webjson]'i oluşturuyoruz:

Yeni [2] projesinde:

  • [elections.client.dao, elections.client.metier, elections.client.entities] paketlerini silin;
  • [elections.client.ui] paketinde, [ElectionsConsole, IElectionsUI] sınıflarını silin;
  • paketleri [2]'te belirtildiği gibi yeniden adlandırın;
  • [elections.security.client.swing] paketinde, grafik arayüzünü uygulayan [AbstractElectionsSwing] sınıfını [AbstractElectionsMainForm] olarak ve[ElectionsMainForm] olarak yeniden adlandırın;
  • [clic droit / Fix Imports] ile çeşitli sınıflardaki içe aktarma sorunlarını giderin;

Bu aşamada çok sayıda hata bulunmaktadır.

17.6.1. Maven Yapılandırması

[pom.xml] dosyası şu şekilde değişiyor:


<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <groupId>istia.st.elections</groupId>
    <artifactId>elections-swing-metier-dao-security-webjson</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <name>elections-swing-metier-dao-security-webjson</name>
    <description>couche swing du client web / jSON</description>

    <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <java.version>1.8</java.version>
    </properties>

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>1.2.7.RELEASE</version>
    </parent>

    <dependencies>
        <dependency>
            <groupId>istia.st.elections</groupId>
            <artifactId>elections-console-metier-dao-security-webjson</artifactId>
            <version>0.0.1-SNAPSHOT</version>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-surefire-plugin</artifactId>
                <version>2.18.1</version>
            </plugin>
        </plugins>
    </build>

</project>
  • 4-8. satırlar: yeni projenin Maven kimliği;
  • 22-26. satırlar: 17.5. paragrafta incelediğimiz konsol projesine bir bağımlılık;

17.6.2. Spring Yapılandırması

Bu proje, içe aktardığı konsol projesinin Spring yapılandırmasını kullanır (bkz. 17.5.2. paragraf).

17.6.3. Swing uygulamasının görünümleri

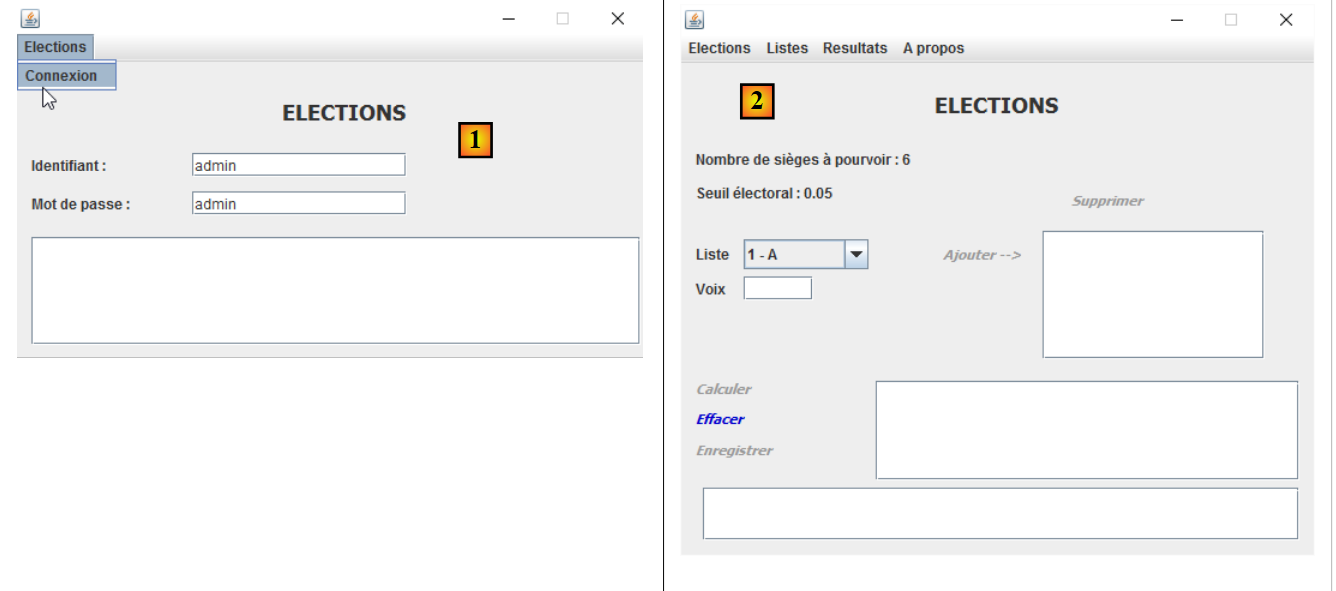

Bu projede iki görünüm kullanılacak:

  • [1] oturum açma görünümü yenidir. Bu görünüm, uygulamayı kullanmak isteyen kullanıcının kimliğini doğrulamak için kullanılır. Aşağıdaki sınıfları kullanır:
    • [AbstractElectionsConnectForm] (görünümü uygulayan);
    • [ElectionsConnectForm], görünümün olaylarını yönetir;
  • [2] görünümü bilinmektedir. Bu, şimdiye kadar kullanılan görünümdür. Aşağıdaki sınıfları kullanır:
    • [AbstractElectionsMainForm], görünümü uygular;
    • [ElectionsMainForm], görünüm olaylarını yönetir;

17.6.4. Oturum



Bir Swing uygulamasında birden fazla görünüm olduğunda, bir görünümün başka bir görünüme bilgi aktarabilmesi için bir yol bulunmalıdır. Web geliştirmede kullanılan bir kavramdan yararlanıyoruz: belirli bir kullanıcıyla ilişkili görünümlerin bilgi paylaşımına olanak tanıyan oturum. Bu kavram, burada her iki görünümün olaylarını yöneten iki sınıfa enjekte edilecek bir Spring singleton'u yardımıyla uygulanacaktır:


package elections.security.client.swing;

import elections.security.client.entities.User;
import org.springframework.stereotype.Component;

@Component
public class UiSession {

    // oturum açmış kullanıcı
  private User user;

  // getter ve setter'lar
...
}
  • 6. satır: [UiSession] sınıfı bir Spring bileşenidir;
  • 10. satır: Bu sınıfın tek bir amacı vardır: [1] görünümüyle oturum açan kullanıcıyı kaydetmek. Bu kullanıcıyı bilmesi gereken [2] görünümü, kullanıcı bilgisini buradan alacaktır;

17.6.5. Boot sınıfı



Grafik uygulamanın önyükleme sınıfı şöyledir:


package elections.security.client.boot;

import elections.security.client.console.IElectionsUI;

public class BootElectionsSwing extends AbstractBootElections {
    public static void main(String[] arguments) {
        new BootElectionsSwing().run();
    }

    @Override
    protected IElectionsUI getUI() {
        return ctx.getBean("electionsConnectForm", IElectionsUI.class);
    }
}
  • 5. satır: [BootElectionsSwing] sınıfı, projenin bağımlılıklarında bulunan konsol projesinde tanımlanan [AbstractBootElections] sınıfını genişletir;
  • 10-13. satırlar: [BootElectionsSwing] sınıfı, [ElectionsConnectForm] oturum açma görünümünü görüntüleyecektir;
  • 6-8. satırlar: Bu sınıfın [run] yöntemi çalıştırılacaktır;

17.6.6. [ElectionsMainForm] sınıfı

[ElectionsMainForm] sınıfı, daha önce [ElectionsSwing] olarak adlandırılan sınıftır. Bu sınıf, [AbstractElectionsMainForm] görünümünün olaylarını yönetir. Kodunda şu değişiklikler yapılmıştır:


package elections.security.client.swing;

import elections.security.client.console.IElectionsUI;
import java.awt.Dimension;
import java.awt.Toolkit;
import java.util.ArrayList;
import java.util.List;

import javax.swing.DefaultListModel;
import javax.swing.JLabel;
import javax.swing.JMenuItem;
import javax.swing.JOptionPane;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;

import elections.security.client.entities.ElectionsException;
import elections.security.client.entities.ListeElectorale;
import elections.security.client.entities.User;
import elections.security.client.metier.IElectionsMetier;

@Component
public class ElectionsMainForm extends AbstractElectionsMainForm implements IElectionsUI {

  private static final long serialVersionUID = 1L;

  // [métier] katmanına ilişkin referans
  @Autowired
  private IElectionsMetier metier;

  // oturum UI
  @Autowired
  private UiSession uiSession;

  // oturum açmış kullanıcı
  private User user;

  // liste şablonları JList
  private DefaultListModel<String> modèleNomsVoix = null;
  private DefaultListModel<String> modèleRésultats = null;

  // yarışmadaki listeler
  private ListeElectorale[] listes;

  // kullanıcı tarafından girilen listeler
  private final List<ListeElectorale> listesSaisies = new ArrayList<>();
  private ListeElectorale[] tListesSaisies;

  // başlatma işlemleri
  @Override
  protected void init() {
    // üst sınıf tarafından bileşenlerin oluşturulması
    super.init();
    // yerel başlatmalar
    modèleNomsVoix = new DefaultListModel<>();
    jListNomsVoix.setModel(modèleNomsVoix);
    modèleRésultats = new DefaultListModel<>();
    jListResultats.setModel(modèleRésultats);
    String info;
    boolean erreur = false;
    try {
      // [métier] katmanından listeler istenir
      listes = metier.getListesElectorales(user);
      // liste adları jComboBoxNomsListes açılır menüsüne eşleştiriliyor
      for (int i = 0; i < listes.length; i++) {
        jComboBoxNomsListes.addItem(String.format("%s - %s", listes[i].getId(), listes[i].getNom()));
      }
      // ve seçim parametreleri
      int nbSiegesAPourvoir = metier.getNbSiegesAPourvoir(user);
      double seuilElectoral = metier.getSeuilElectoral(user);
      // bu iki bilgiyle ilişkili etiketler başlatılır
      jLabelSAP.setText(jLabelSAP.getText() + nbSiegesAPourvoir);
      jLabelSE.setText(jLabelSE.getText() + seuilElectoral);
      // başarı mesajı
      info = "Source de données lue avec succès";
    } catch (ElectionsException ex1) {
      // hata kaydedilir
      info = getInfoForException("Les erreurs suivantes se sont produites :", ex1);
      erreur = true;
    } catch (RuntimeException ex2) {
      // hata kaydedilir
      info = getInfoForException("Les erreurs suivantes se sont produites :", ex2);
      erreur = true;
    }
    // hata mı?
    if (erreur) {
      // bilgi görüntüleniyor
      jTextPaneMessages.setText(info);
      jTextPaneMessages.setCaretPosition(0);
      return;
    } else {
      jTextPaneMessages.setText("");
    }
    // form durumu
    Utilitaires.setEnabled(new JLabel[]{jLabelAjouter, jLabelCalculer, jLabelEnregistrer, jLabelSupprimer}, false);
    Utilitaires.setEnabled(
            new JMenuItem[]{jMenuItemAjouter, jMenuItemCalculer, jMenuItemEnregistrer, jMenuItemSupprimer}, false);
    // pencereyi ortala
    Dimension screenSize = Toolkit.getDefaultToolkit().getScreenSize();
    Dimension frameSize = getSize();
    if (frameSize.height > screenSize.height) {
      frameSize.height = screenSize.height;
    }
    if (frameSize.width > screenSize.width) {
      frameSize.width = screenSize.width;
    }
    setLocation((screenSize.width - frameSize.width) / 2, (screenSize.height - frameSize.height) / 2);

  }
...

  @Override
  public void run() {
    // kullanıcı bilgilerini kaydet
    user = uiSession.getUser();
    // pencere başlatma
    init();
    setVisible(true);
  }
}
  • 32-33. satırlar: uygulama oturumunun eklenmesi;
  • 112-119. satırlar: görünüm, daha önce olduğu gibi [run] yöntemi ile etkinleştirilecektir;
  • 115. satır: oturumdan kullanıcı alınır. Bu kullanıcı, [ElectionsConnectForm] oturum açma görünümünün kodu tarafından buraya eklenmiştir. Ardından, [métier] katmanına yapılan çağrıların ilk parametresinin bu kullanıcı olması için kod değiştirilir (örneğin, satır 63, 69-70);

17.6.7. [AbstractElectionsConnectForm] görünümü



NetBeans ile aşağıdaki formu oluşturun:



Sınıf, [Connexion] menü seçeneğine tıklamayı yöneten yöntemi kendisi uygulamayacaktır. Sınıf, soyut olarak tanımlanmış [doConnecter] yöntemini çağıracak ve görünüm sınıfı da kendisi soyut olarak tanımlanacaktır. Otomatik olarak oluşturulan [main] statik yöntemi silinecektir.

17.6.8. Giriş görünümünün olay yönetimi



[ElectionsConnectForm] sınıfı, oturum açma görünümünün olay yönetimini şu şekilde uygular:


package elections.security.client.swing;

import elections.security.client.console.IElectionsUI;
import elections.security.client.entities.ElectionsException;
import elections.security.client.entities.User;
import elections.security.client.metier.IElectionsMetier;
import java.awt.Dimension;
import java.awt.Toolkit;
import javax.swing.SwingUtilities;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;

@Component
public class ElectionsConnectForm extends AbstractElectionsConnectForm implements IElectionsUI {

    private static final long serialVersionUID = 1L;

    // katman referansı [métier]
  @Autowired
  private IElectionsMetier metier;

  // oturum açmış kullanıcı
  private User user;

  // ana form
  @Autowired
  private ElectionsMainForm electionsMainForm;

  // oturum UI
  @Autowired
  private UiSession uiSession;

  @Override
  protected void doConnect() {
    String info = null;
    try {
      if (isPageValid()) {
        // kullanıcı kimlik doğrulaması
        metier.authenticate(user);
        // kullanıcı oturumda saklanır
        uiSession.setUser(user);
        // giriş ekranı gizlenir
        setVisible(false);
        // ana görünüm görüntülenir
        electionsMainForm.run();
      }
    } catch (ElectionsException ex1) {
      // hata kaydedilir
      info = getInfoForException("Les erreurs suivantes se sont produites :", ex1);
    } catch (RuntimeException ex2) {
      // hata kaydedilir
      info = getInfoForException("Les erreurs suivantes se sont produites :", ex2);
    }
    // hata mı?
    if (info != null) {
      // bilgi görüntüleniyor
      jTextPaneErreurs.setText(info);
      jTextPaneErreurs.setCaretPosition(0);
    }
  }

  // başlatma işlemleri
  @Override
  protected void init() {
    // üst sınıf tarafından bileşenlerin oluşturulması
    super.init();
    // yerel başlatmalar
...
    // pencereyi ortala
...
  }

  @Override
  public void run() {
    // grafik kullanıcı arayüzü görüntüleniyor
    SwingUtilities.invokeLater(new Runnable() {
      public void run() {
        init();
        setVisible(true);
      }
    });
  }

  private boolean isPageValid() {
    ...
  }

  private String getInfoForException(String message, ElectionsException ex) {
...
  }

  private String getInfoForException(String message, RuntimeException ex) {
...
  }

}
  • 73-82. satırlar: [BootElectionsSwing] önyükleme sınıfı tarafından çağrılacak olan [run] yöntemi;
  • 26-27. satırlar: kullanıcı tanındığında görüntülenmesi gereken 2 numaralı görünüme bir referans eklenmesi;
  • satır 30-31: Uygulama oturumunun eklenmesi;
  • 84. satır: [isPageValid] yöntemi iki şey yapar:
    • kimlik bilgisinin boş olmadığını kontrol eder (şifre boş olabilir);
    • 23. satırdaki User alanını girilen verilerle doldurur;

Yapılacak iş: Sınıf kodunu tamamlayın.

Yapılacak iş: Uygulamayı test edin.

https://stahe.github.io
Serge Tahé tarafından yazılan bu kurs-eğitim kılavuzu, aşağıdaki lisans koşullarına göre kamuoyuna sunulmaktadır: Creative Commons Atıf – Ticari Olmayan Kullanım – Aynı Şekilde Paylaş 3.0 Değiştirilemez.
