17. [TD]: Protezione del server web / JSON per le elezioni

Parole chiave: architettura multilivello, Spring, iniezione di dipendenze, servizio web sicuro / JSON, client / server

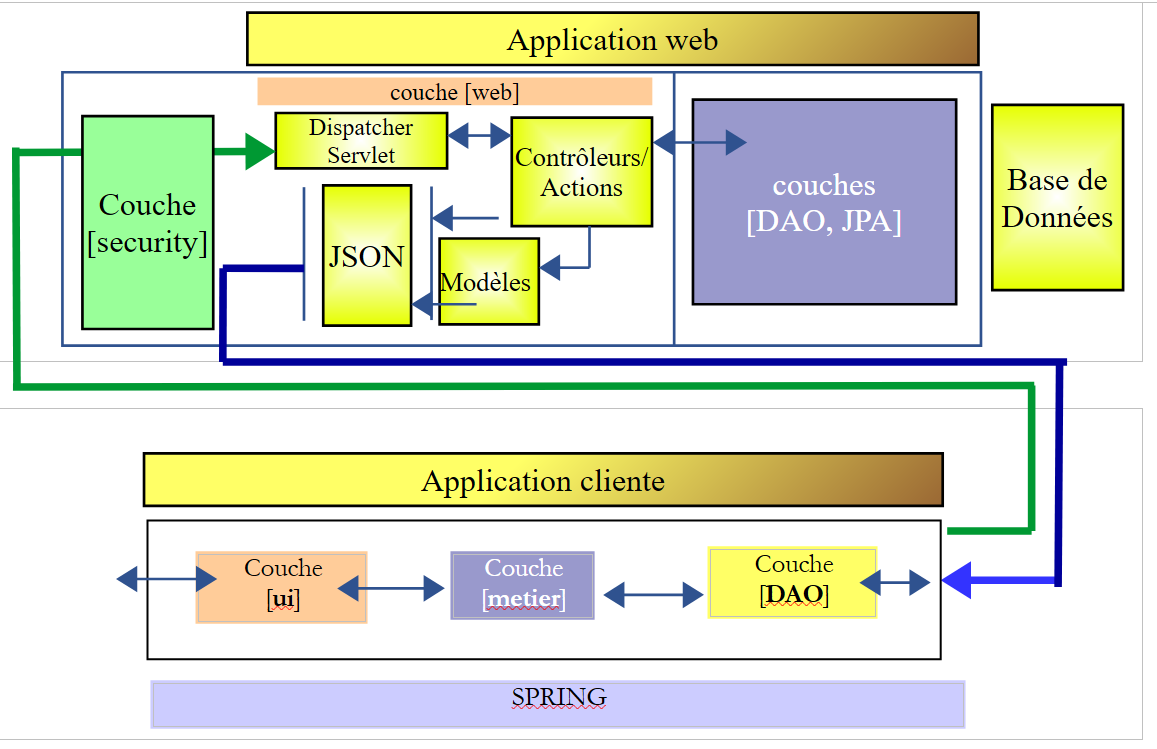

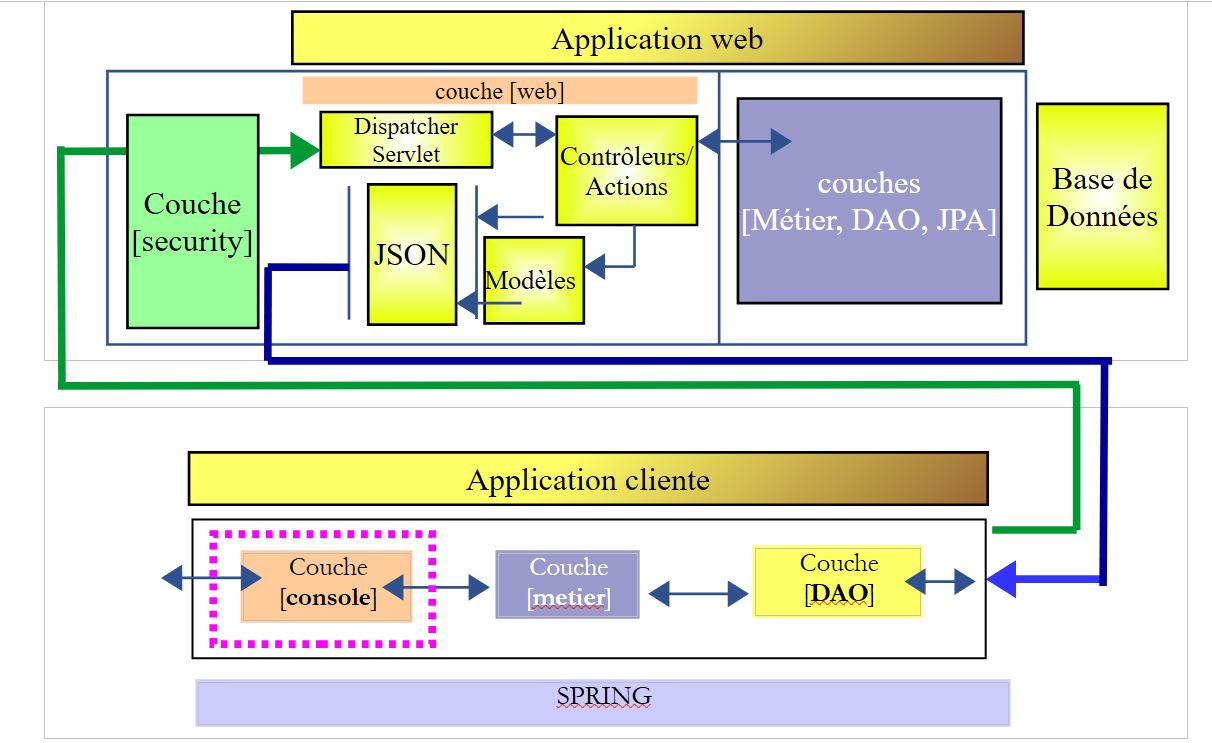

Ora applicheremo ciò che abbiamo imparato nel capitolo precedente al compito sulle elezioni. L'architettura sarà la seguente:

Il processo procederà come segue:

  • Scrivere il server;
  • scrittura del client senza il livello [ui] ma con un test JUnit per il livello [business];

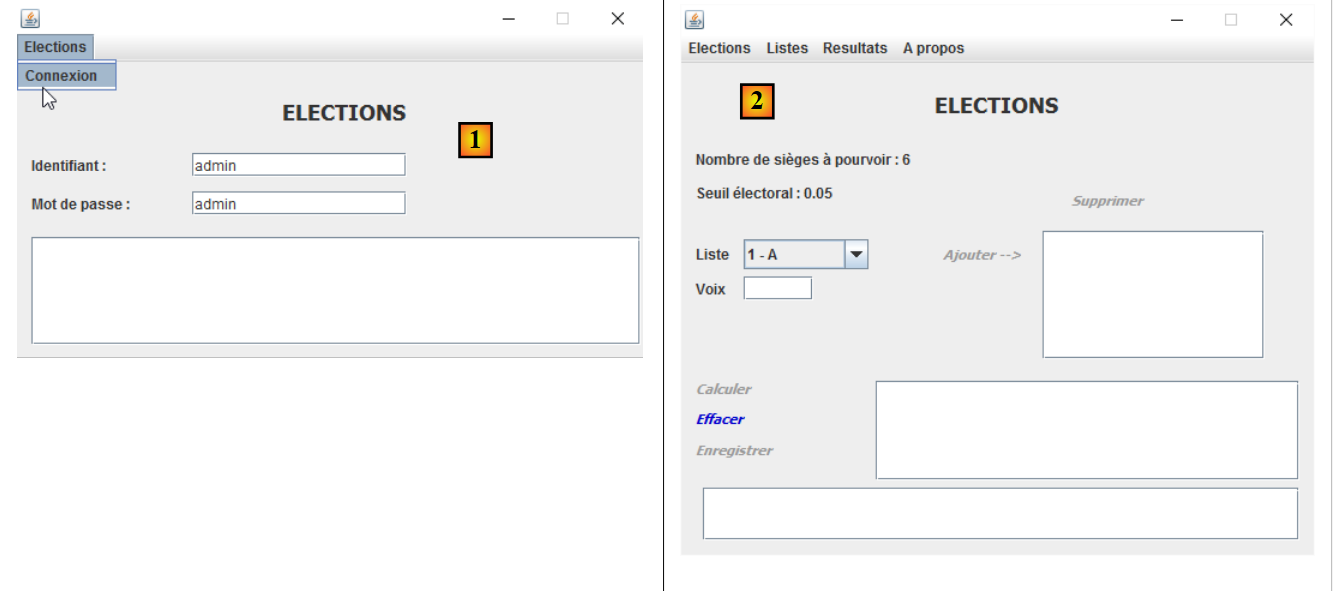

  • scrittura del client con il livello [UI];

17.1. Assistenza



I progetti relativi a questo capitolo si trovano nella cartella [support / chap-17]. Lo script SQL serve a generare il database necessario per l'esecuzione dei test.

17.2. Il database

Il database del server sicuro deve ora contenere le tabelle [USERS], [ROLES] e [USERS_ROLES]:



Lo script SQL per la generazione del database è disponibile nella sezione di supporto del documento.

17.3. Il server sicuro

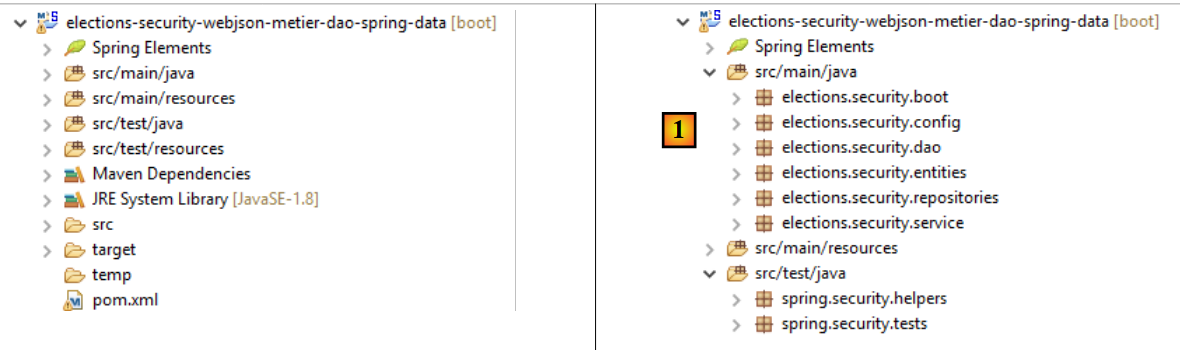

Per configurare il server elettorale sicuro, è sufficiente copiare e incollare il progetto di esempio [intro-spring-security-server-01]:

Compito: rinominare i pacchetti come mostrato in [1].

Una volta fatto ciò, modifichiamo il file [pom.xml] come segue:


<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <groupId>istia.st.elections</groupId>
    <artifactId>elections-security-webjson-metier-dao-spring-data</artifactId>
    <version>0.0.1-SNAPSHOT</version>

    <name>elections-security-webjson-metier-dao-spring-data</name>
    <description>elections spring security</description>

    <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <java.version>1.8</java.version>
    </properties>

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>1.2.7.RELEASE</version>
    </parent>

    <dependencies>
        <dependency>
            <groupId>istia.st.elections</groupId>
            <artifactId>elections-webjson-metier-dao-spring-data</artifactId>
            <version>0.0.1-SNAPSHOT</version>
        </dependency>
        <!-- Spring security -->
        ...
    </dependencies>
    <!-- plugins -->
    <build>
        ...
    </build>

</project>
  • Alle righe 23–27, sostituisci la dipendenza dal progetto [intro-server-webjson-01] con la dipendenza dal progetto [elections-webjson-metier-dao-spring-data] descritto al paragrafo 12;
  • Alle righe 4–7, inserisci le proprietà del nuovo progetto;

Dobbiamo ancora modificare le classi di configurazione del progetto:

[DaoConfig]


package elections.security.config;

import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.ComponentScan;
import org.springframework.context.annotation.Import;
import org.springframework.data.jpa.repository.config.EnableJpaRepositories;

@EnableJpaRepositories(basePackages = { "elections.security.repositories" })
@ComponentScan(basePackages = { "elections.security.dao" })
@Import({ elections.dao.config.DaoConfig.class })
public class DaoConfig {

    // constants
    final static private String[] ENTITIES_PACKAGES = { "elections.dao.entities", "elections.security.entities" };


    @Bean
    public String[] packagesToScan() {
        return ENTITIES_PACKAGES;
    }

}

Le modifiche si trovano nelle seguenti righe:

  • righe 8, 9, 14: inserire i nomi corretti dei pacchetti;
  • riga 10: la classe importata è ora [elections.dao.config.DaoConfig] dal progetto [elections-webjson-metier-dao-spring-data];

Nota: come già detto, questa configurazione funziona solo se la classe [elections.dao.config.DaoConfig] presenta l'annotazione [@Configuration]. Si prega di verificarlo.

[SecurityConfig]


package elections.security.config;

...

@EnableWebSecurity
@ComponentScan(basePackages = { "elections.security.service" })
@Import({ WebConfig.class, DaoConfig.class })
public class SecurityConfig extends WebSecurityConfigurerAdapter {

    ...
}

Le modifiche sono riportate nelle seguenti righe:

  • riga 6: modificare il nome del pacchetto;

Questo è tutto. Eseguire un test iniziale eseguendo il test JUnit []:

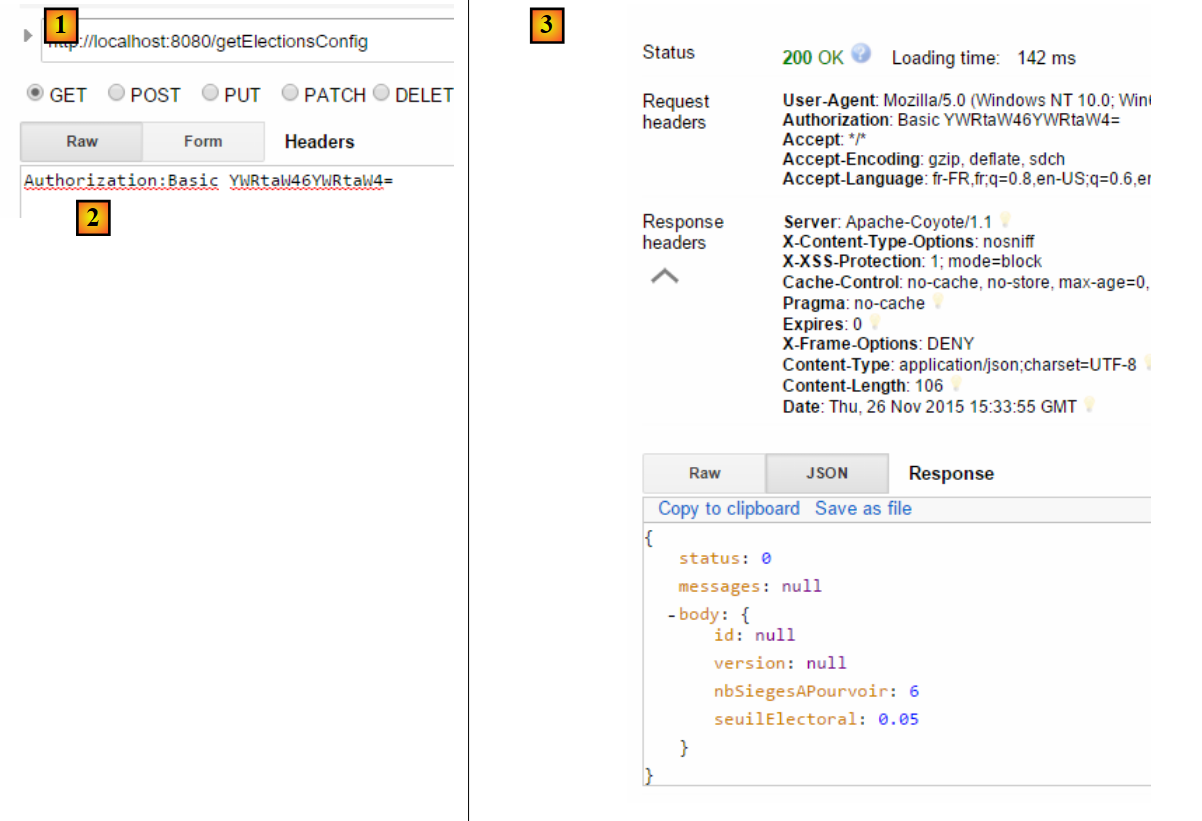

Esegui la classe [Boot], quindi utilizza l'estensione di Chrome [Advanced Rest Client] per eseguire il seguente test:

In [1], la richiesta. In [3], la risposta. In [2], l'intestazione HTTP è l'intestazione di autenticazione utente [admin, admin]: Authorization:Basic YWRtaW46YWRtaW4=

Ora richiedi gli elenchi concorrenti:

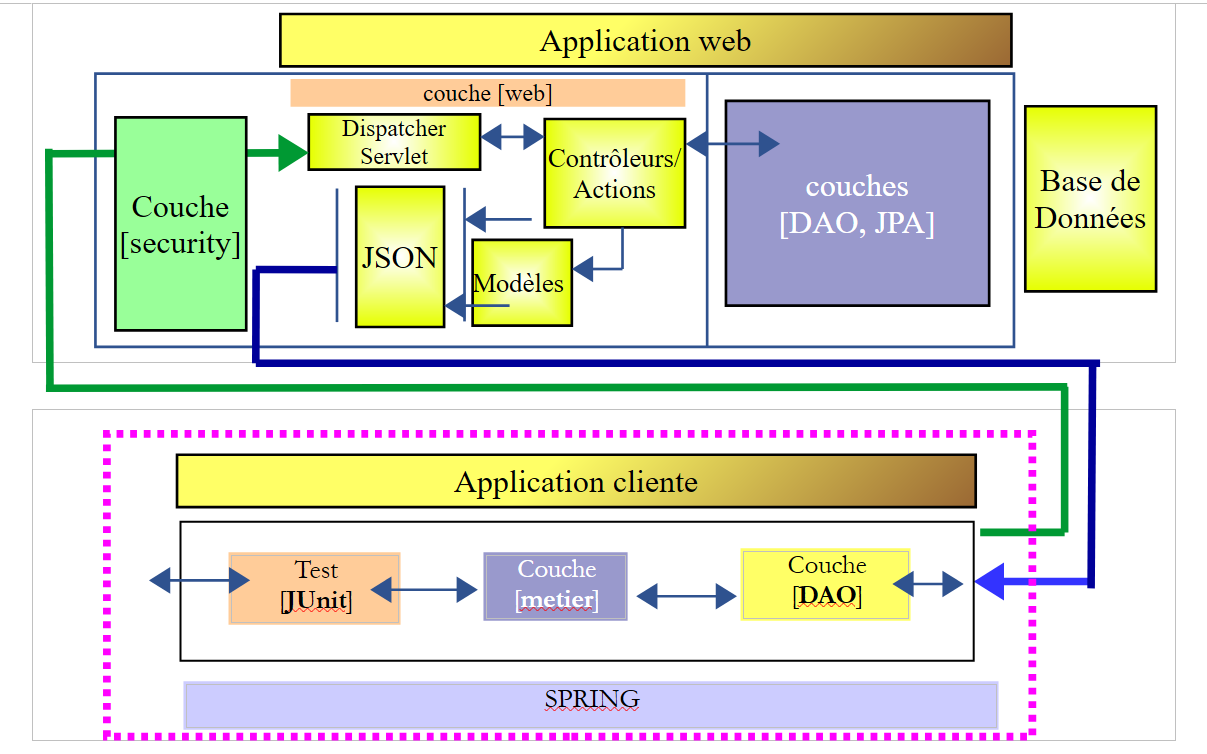

17.4. Il client del server sicuro senza il livello [ui]

Copiare e incollare il progetto [elections-ui-metier-dao-webjson] nel progetto [elections-metier-dao-security-webjson].

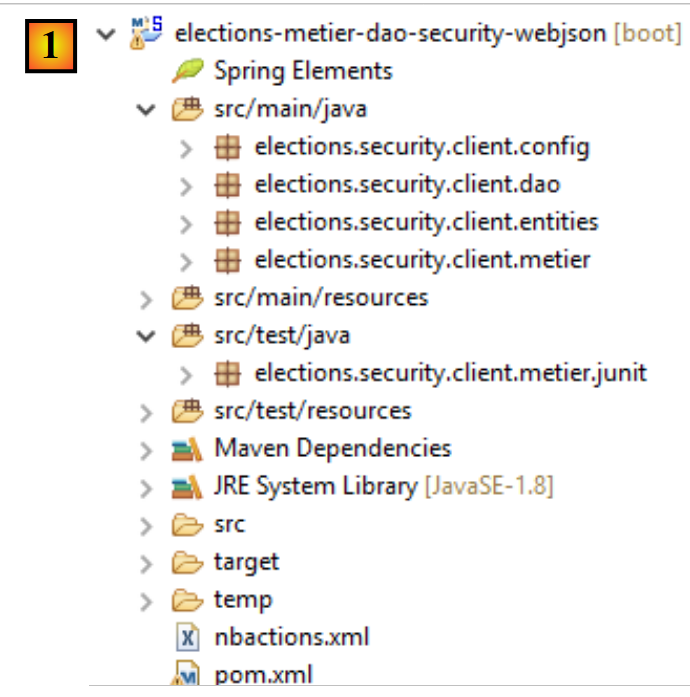

Compito: in [1], rinominare i pacchetti se necessario e rimuovere quelli dal livello [ui] e le classi di avvio [boot].

Procederemo ora come descritto nella sezione 16.5.

17.4.1. Configurazione di Maven

Cambia solo la sezione di identificazione del progetto:


<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <groupId>istia.st.elections</groupId>
    <artifactId>elections-metier-dao-security-webjson</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <description>Client jUnit du serveur web / jSON</description>
    <name>elections-metier-dao-security-webjson</name>
...

17.4.2. Rifattorizzazione del livello [business]



L'interfaccia [IElectionsMetier] si evolve come segue:


package elections.security.client.metier;

import elections.security.client.entities.ListeElectorale;
import elections.security.client.entities.User;

public interface IElectionsMetier {

    // authentication
    public void authenticate(User user);

    // get the lists in competition
    public ListeElectorale[] getListesElectorales(User user);

    // the number of seats to be filled
    public int getNbSiegesAPourvoir(User user);

    // the electoral threshold
    public double getSeuilElectoral(User user);

    // recording results
    public void recordResultats(User user, ListeElectorale[] listesElectorales);

    // calculating seats
    public ListeElectorale[] calculerSieges(User user, ListeElectorale[] listesElectorales);

}

Tutti i metodi hanno come primo parametro l'utente che desidera utilizzare le risorse del server sicuro.

L'implementazione di [ElectionsMetier] si evolve come segue:


package elections.security.client.metier;

import java.io.IOException;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.context.ApplicationContext;
import org.springframework.stereotype.Component;

import com.fasterxml.jackson.core.type.TypeReference;
import com.fasterxml.jackson.databind.ObjectMapper;

import elections.security.client.dao.IClientDao;
import elections.security.client.entities.ElectionsConfig;
import elections.security.client.entities.ElectionsException;
import elections.security.client.entities.ListeElectorale;
import elections.security.client.entities.User;

@Component
public class ElectionsMetier implements IElectionsMetier {

  @Autowired
  private IClientDao dao;
  @Autowired
  private ApplicationContext context;

  // election configuration
  private ElectionsConfig electionsConfig;

  private ElectionsConfig getElectionsConfig(User user) {
    if(electionsConfig!=null){
      return electionsConfig;
    }
    // mappers jSON
    ObjectMapper mapperResponse = context.getBean(ObjectMapper.class);
    try {
      // request
      Response<ElectionsConfig> response = mapperResponse.readValue(dao.getResponse(user, "/getElectionsConfig", null),
              new TypeReference<Response<ElectionsConfig>>() {
      });
      // mistake?
      if (response.getStatus() != 0) {
        // 1 exception is thrown
        throw new ElectionsException(response.getStatus(), response.getMessages());
      } else {
        electionsConfig = response.getBody();
        return electionsConfig;
      }
    } catch (ElectionsException e1) {
      throw e1;
    } catch (IOException | RuntimeException e2) {
      throw new ElectionsException(100, e2);
    }
  }

  @Override
  public ListeElectorale[] getListesElectorales(User user) {
   ...
  }

  @Override
  public int getNbSiegesAPourvoir(User user) {
    return getElectionsConfig(user).getNbSiegesAPourvoir();
  }

  @Override
  public double getSeuilElectoral(User user) {
    return getElectionsConfig(user).getSeuilElectoral();
  }

  @Override
  public void recordResultats(User user, ListeElectorale[] listesElectorales) {
    ...
  }

  @Override
  public ListeElectorale[] calculerSieges(User user, ListeElectorale[] listesElectorales) {
    ...
  }

  @Override
  public void authenticate(User user) {
    dao.getResponse(user, "/authenticate", null);
  }
}

Compito: Completa il codice sopra riportato.

17.4.3. Configurazione Spring



La classe [MetierConfig] si evolve come segue:


package elections.security.client.config;

...

@ComponentScan({ "elections.security.client.dao", "elections.security.client.metier" })
public class MetierConfig {

Riga 5: I pacchetti da scansionare devono essere aggiornati.

17.4.4. Il test JUnit per il livello [business]



La classe di test [Test01] viene modificata come segue:


package elections.security.client.metier.junit;

import org.junit.Assert;
import org.junit.BeforeClass;
import org.junit.Test;
import org.junit.runner.RunWith;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.boot.test.SpringApplicationConfiguration;
import org.springframework.test.context.junit4.SpringJUnit4ClassRunner;

import com.fasterxml.jackson.core.JsonProcessingException;
import com.fasterxml.jackson.databind.ObjectMapper;

import elections.security.client.config.MetierConfig;
import elections.security.client.entities.ElectionsException;
import elections.security.client.entities.ListeElectorale;
import elections.security.client.entities.User;
import elections.security.client.metier.IElectionsMetier;

@SpringApplicationConfiguration(classes = MetierConfig.class)
@RunWith(SpringJUnit4ClassRunner.class)
public class Test01 {

    // layer [electionsMetier]
    @Autowired
    private IElectionsMetier electionsMetier;

    // mapper jSON
    private final ObjectMapper mapper = new ObjectMapper();

    // users
    static private User admin;
    static private User user;
    static private User unknown;

    @BeforeClass
    public static void initTest() {
        admin = new User("admin", "admin");
        user = new User("user", "user");
        unknown = new User("x", "y");
    }

    @Test()
    public void checkUserUser() {
        ElectionsException se = null;
        try {
            electionsMetier.authenticate(user);
        } catch (ElectionsException e) {
            se = e;
        }
        Assert.assertNotNull(se);
        Assert.assertEquals("403 Forbidden", se.getErreurs().get(0));
    }

    @Test()
    public void checkUserUnknown() {
        ElectionsException se = null;
        try {
            electionsMetier.authenticate(unknown);
        } catch (ElectionsException e) {
            se = e;
        }
        Assert.assertNotNull(se);
        Assert.assertEquals("401 Unauthorized", se.getErreurs().get(0));
    }

    @Test()
    public void checkUserAdmin() {
        ElectionsException se = null;
        try {
            electionsMetier.authenticate(admin);
        } catch (ElectionsException e) {
            se = e;
        }
        Assert.assertNull(se);
    }

    /**
     * vérification 1 : méthode de calcul des sièges on fixe en dur les listes
     */
    @Test
    public void calculSieges1() {
        // create the table of 7 candidate lists
        ListeElectorale[] listes = new ListeElectorale[7];
        listes[0] = new ListeElectorale("A", 32000, 0, false);
        listes[1] = new ListeElectorale("B", 25000, 0, false);
        listes[2] = new ListeElectorale("C", 16000, 0, false);
        listes[3] = new ListeElectorale("D", 12000, 0, false);
        listes[4] = new ListeElectorale("E", 8000, 0, false);
        listes[5] = new ListeElectorale("F", 4500, 0, false);
        listes[6] = new ListeElectorale("G", 2500, 0, false);
        // the seats for each list are calculated
        listes = electionsMetier.calculerSieges(admin,listes);
        // check results
        Assert.assertEquals(2, listes[0].getSieges());
        Assert.assertFalse(listes[0].isElimine());
        Assert.assertEquals(2, listes[1].getSieges());
        Assert.assertFalse(listes[1].isElimine());
        Assert.assertEquals(1, listes[2].getSieges());
        Assert.assertFalse(listes[2].isElimine());
        Assert.assertEquals(1, listes[3].getSieges());
        Assert.assertFalse(listes[3].isElimine());
        Assert.assertEquals(0, listes[4].getSieges());
        Assert.assertFalse(listes[4].isElimine());
        Assert.assertEquals(0, listes[5].getSieges());
        Assert.assertTrue(listes[5].isElimine());
        Assert.assertEquals(0, listes[6].getSieges());
        Assert.assertTrue(listes[6].isElimine());
    }

    /**
     * vérification 2 : méthode de calcul des sièges on demande les listes à la couche [metier] puis on fixe en dur les
     * voix
     */
    @Test
    public void calculSieges2() {
        // create the table of 7 candidate lists
        ListeElectorale[] listes = electionsMetier.getListesElectorales(admin);
        // the voices are hard-fixed
        listes[0].setVoix(32000);
        listes[1].setVoix(25000);
        listes[2].setVoix(16000);
        listes[3].setVoix(12000);
        listes[4].setVoix(8000);
        listes[5].setVoix(4500);
        listes[6].setVoix(2500);
        // the seats obtained by each list are calculated
        listes = electionsMetier.calculerSieges(admin,listes);
        // check results
        Assert.assertEquals(2, listes[0].getSieges());
        Assert.assertFalse(listes[0].isElimine());
        Assert.assertEquals(2, listes[1].getSieges());
        Assert.assertFalse(listes[1].isElimine());
        Assert.assertEquals(1, listes[2].getSieges());
        Assert.assertFalse(listes[2].isElimine());
        Assert.assertEquals(1, listes[3].getSieges());
        Assert.assertFalse(listes[3].isElimine());
        Assert.assertEquals(0, listes[4].getSieges());
        Assert.assertFalse(listes[4].isElimine());
        Assert.assertEquals(0, listes[5].getSieges());
        Assert.assertTrue(listes[5].isElimine());
        Assert.assertEquals(0, listes[6].getSieges());
        Assert.assertTrue(listes[6].isElimine());
    }

    /**
     * vérification 3 méthode de calcul des sièges on provoque une exception
     */
    @Test(expected = ElectionsException.class)
    public void calculSieges3() {
        // we create a table of 24 candidate lists, each with 1 vote
        ListeElectorale[] listes = new ListeElectorale[25];
        // all 25 lists will have the same number of votes (4%)
        for (int i = 0; i < listes.length; i++) {
            listes[i] = new ListeElectorale("Liste" + (i + 1), 1, 0, false);
        }
        // calculation of seats - normally there should be a ElectionsException
        // with an electoral threshold of 5%
        electionsMetier.calculerSieges(admin,listes);
    }

    /**
     * enregistrement des résultats de l'élection
     *
     * @throws JsonProcessingException
     */
    @Test
    public void ecritureResultatsElections() throws JsonProcessingException {
        // create the table of 7 candidate lists
        ListeElectorale[] listes = electionsMetier.getListesElectorales(admin);
        // the voices are hard-fixed
        listes[0].setVoix(32000);
        listes[1].setVoix(25000);
        listes[2].setVoix(16000);
        listes[3].setVoix(12000);
        listes[4].setVoix(8000);
        listes[5].setVoix(4500);
        listes[6].setVoix(2500);
        // the seats obtained by each list are calculated
        listes = electionsMetier.calculerSieges(admin,listes);
        // display results
        for (int i = 0; i < listes.length; i++) {
            System.out.println(mapper.writeValueAsString(listes[i]));
        }
        // results are entered into the database
        electionsMetier.recordResultats(admin,listes);
        // check results
        listes = electionsMetier.getListesElectorales(admin);
        // display results
        for (int i = 0; i < listes.length; i++) {
            System.out.println(mapper.writeValueAsString(listes[i]));
        }
        Assert.assertEquals(2, listes[0].getSieges());
        Assert.assertFalse(listes[0].isElimine());
        Assert.assertEquals(2, listes[1].getSieges());
        Assert.assertFalse(listes[1].isElimine());
        Assert.assertEquals(1, listes[2].getSieges());
        Assert.assertFalse(listes[2].isElimine());
        Assert.assertEquals(1, listes[3].getSieges());
        Assert.assertFalse(listes[3].isElimine());
        Assert.assertEquals(0, listes[4].getSieges());
        Assert.assertFalse(listes[4].isElimine());
        Assert.assertEquals(0, listes[5].getSieges());
        Assert.assertTrue(listes[5].isElimine());
        Assert.assertEquals(0, listes[6].getSieges());
        Assert.assertTrue(listes[6].isElimine());
    }
}

Compito: Comprendere questo test e verificare che venga superato.

17.5. Il client del server sicuro con un livello [console]

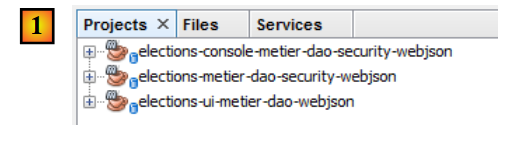

In NetBeans, apriamo i progetti Maven [elections-business-dao-security-webjson] e [elections-ui-business-dao-webjson], quindi creiamo un nuovo progetto [elections-console-business-dao-security-webjson] copiando e incollando il progetto [elections-ui-business-dao-webjson]:

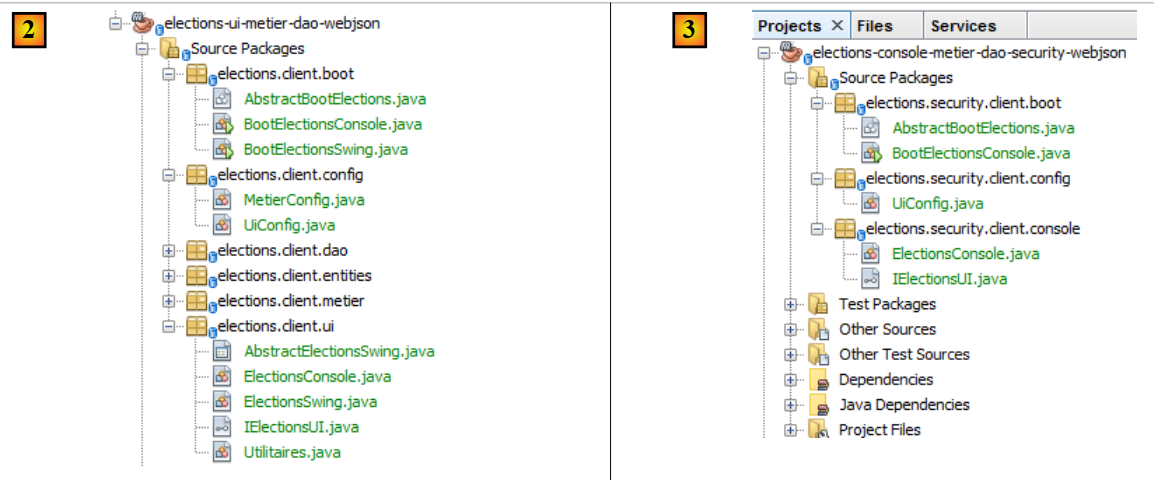

La maggior parte delle classi nel nuovo progetto [3] proviene dal progetto [elections-ui-metier-dao-webjson] [2], che era il client per il server web/JSON non protetto:

Segui questi passaggi per compilare il nuovo progetto Maven:

  • Copia e incolla il progetto [elections-ui-metier-dao-webjson] nel progetto [elections-ui-metier-dao-security-webjson];
  • Nel nuovo progetto:
    • elimina i pacchetti [elections.client.dao, elections.client.metier, elections.client.entities];
    • nel pacchetto [elections.client.ui], mantieni solo la classe console [ElectionsConsole] e la sua interfaccia [IElectionsUI];
    • rinominare i pacchetti come indicato in [3];
    • correggere i problemi di importazione nelle varie classi tramite [clic destro / Correggi importazioni];

A questo punto, il nuovo progetto contiene numerosi errori.

17.5.1. Configurazione di Maven

Il file [pom.xml] per il nuovo progetto è il seguente:


<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <groupId>istia.st.elections</groupId>
    <artifactId>elections-console-metier-dao-security-webjson</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <name>elections-console-metier-dao-security-webjson</name>
    <description>couche console du client web / jSON</description>

    <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <java.version>1.8</java.version>
    </properties>

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>1.2.7.RELEASE</version>
    </parent>

    <dependencies>
        <dependency>
            <groupId>istia.st.elections</groupId>
            <artifactId>elections-metier-dao-security-webjson</artifactId>
            <version>0.0.1-SNAPSHOT</version>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-surefire-plugin</artifactId>
                <version>2.18.1</version>
            </plugin>
        </plugins>
    </build>

</project>
  • righe 4–8: l'ID Maven del nuovo progetto;
  • righe 22–26: la dipendenza dal progetto [elections-metier-dao-security-webjson] che abbiamo appena creato nella Sezione 17.4, che fornisce i livelli [DAO] e [business];

17.5.2. Configurazione Spring



La classe [UiConfig] è la seguente:


package elections.security.client.config;

import elections.security.client.entities.User;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.ComponentScan;
import org.springframework.context.annotation.Import;

@Import(MetierConfig.class)
@ComponentScan(basePackages = {"elections.security.client.console","elections.security.client.swing"})
public class UiConfig {

  // director
  private final User ADMIN = new User("admin", "admin");

  @Bean
  private User admin() {
    return ADMIN;
  }

}
  • Riga 8: importiamo la classe [elections.security.client.config.MetierConfig] dal progetto [elections-metier-dao-security-webjson] descritto nella Sezione 17.4;
  • riga 9: dichiariamo i pacchetti in cui si trovano i bean Spring;
  • righe 12–18: il bean [admin] è l'utente [admin, admin] che verrà utilizzato dall'applicazione console. Ricordiamo che questo è l'unico utente autorizzato a interrogare il server web/JSON protetto;

17.5.3. L'applicazione di avvio della console



La classe [ElectionsConsole] si evolve come segue:


package elections.security.client.console;

import java.util.Arrays;
import java.util.Comparator;
import java.util.Scanner;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;

import elections.security.client.entities.ElectionsException;
import elections.security.client.entities.ListeElectorale;
import elections.security.client.entities.User;
import elections.security.client.metier.IElectionsMetier;

@Component
public class ElectionsConsole implements IElectionsUI {

    @Autowired
    private IElectionsMetier electionsMetier;

  @Autowired
  private User admin;

    @Override
    public void run() {
        // competing lists
        ListeElectorale[] listes;
        // data entry
        try (Scanner clavier = new Scanner(System.in)) {
            // lists in competition are requested from the [metier] layer
            listes = electionsMetier.getListesElectorales(admin);
            // we enter the votes
            System.out.println("Il y a " + listes.length
                    + " listes en compétition. Veuillez indiquer le nombre de voix de chacune d'elles :");
            for (int i = 0; i < listes.length; i++) {
                boolean saisieOK = false;
                while (!saisieOK) {
                    System.out.print("Nombre de voix de la liste [" + listes[i].getNom() + "] : ");
                    try {
                        listes[i].setVoix(Integer.parseInt(clavier.nextLine()));
                        saisieOK = true;
                    } catch (ElectionsException | NumberFormatException ex) {
                        System.out.println("Nombre de voix incorrect. Veuillez recommencer");
                    }
                }
            }
        }
        // we calculate the number of seats
        listes=electionsMetier.calculerSieges(admin,listes);
        // we record the results
        electionsMetier.recordResultats(admin,listes);
        // lists sorted in descending order of votes
        Arrays.sort(listes, new CompareListesElectorales());
        // we display them
        System.out.println("\nRésultats de l'élection\n");
        for (int i = 0; i < listes.length; i++) {
            System.out.println(listes[i]);
        }
    }

    // electoral list comparison class
    class CompareListesElectorales implements Comparator<ListeElectorale> {

        // comparison of two candidate lists by number of votes
        @Override
        public int compare(ListeElectorale listeElectorale1, ListeElectorale listeElectorale2) {
            // we compare the votes of these two lists
            int nbVoix1 = listeElectorale1.getVoix();
            int nbVoix2 = listeElectorale2.getVoix();
            if (nbVoix1 < nbVoix2) {
                return +1;
            } else {
                if (nbVoix1 > nbVoix2)
                    return -1;
                else
                    return 0;
            }
        }
    }

}

La classe ElectionsConsole cambia molto poco. Basta ricordare che ora i metodi nel livello [business] richiedono un utente come primo parametro (righe 31, 49, 51). Questo viene fornito dall'iniezione alle righe 21–22. L'utente iniettato è quello autorizzato a interrogare il server web / jSON.

Compito: testare l'applicazione console (ricordarsi di avviare prima il server sicuro).

17.6. Il client del server sicuro con un livello [swing]

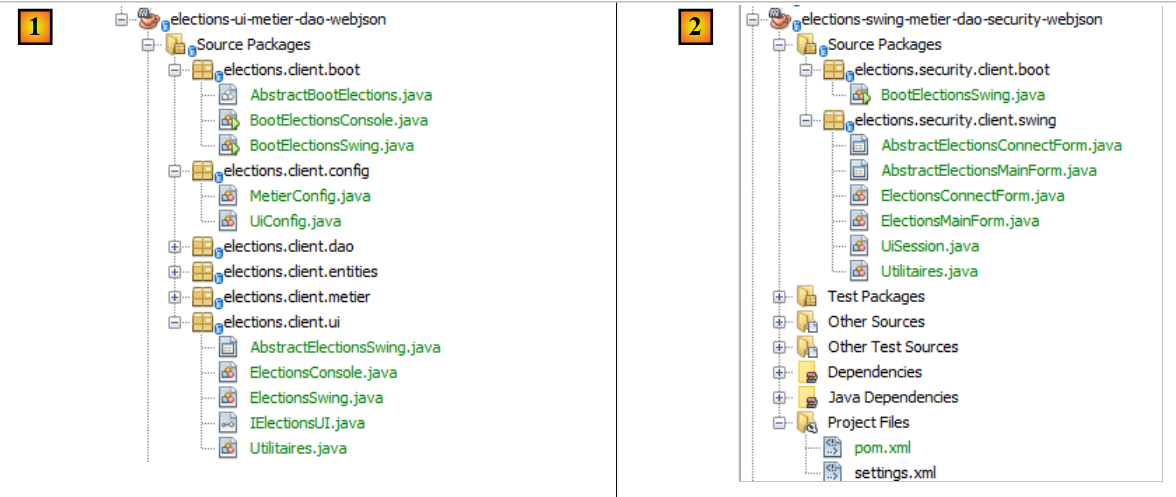

Creiamo un nuovo progetto NetBeans [elections-swing-business-dao-security-webjson] copiando e incollando il progetto [elections-ui-business-dao-webjson]:

Nel nuovo progetto [2]:

  • eliminare i pacchetti [elections.client.dao, elections.client.metier, elections.client.entities];
  • nel pacchetto [elections.client.ui], eliminare le classi [ElectionsConsole, IElectionsUI];
  • rinominare i pacchetti come indicato in [2];
  • nel pacchetto [elections.security.client.swing], rinominare la classe [AbstractElectionsSwing], che implementa l'interfaccia utente grafica, in [AbstractElectionsMainForm], e la classe [ElectionsSwing], che implementa i gestori di eventi dell'interfaccia utente grafica, in [ElectionsMainForm];
  • correggere i problemi di importazione nelle varie classi facendo clic con il tasto destro del mouse e selezionando [Fix Imports];

A questo punto, ci sono numerosi errori.

17.6.1. Configurazione di Maven

Il file [pom.xml] cambia come segue:


<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <groupId>istia.st.elections</groupId>
    <artifactId>elections-swing-metier-dao-security-webjson</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <name>elections-swing-metier-dao-security-webjson</name>
    <description>couche swing du client web / jSON</description>

    <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <java.version>1.8</java.version>
    </properties>

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>1.2.7.RELEASE</version>
    </parent>

    <dependencies>
        <dependency>
            <groupId>istia.st.elections</groupId>
            <artifactId>elections-console-metier-dao-security-webjson</artifactId>
            <version>0.0.1-SNAPSHOT</version>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-surefire-plugin</artifactId>
                <version>2.18.1</version>
            </plugin>
        </plugins>
    </build>

</project>
  • righe 4–8: l'ID Maven del nuovo progetto;
  • righe 22–26: una dipendenza dal progetto console che abbiamo appena esaminato nella Sezione 17.5;

17.6.2. Configurazione Spring

Questo progetto utilizza la configurazione Spring del progetto console che importa (vedere la Sezione 17.5.2).

17.6.3. Le viste dell'applicazione Swing



Questo progetto utilizzerà due viste:

  • La vista di accesso [1] è nuova. Viene utilizzata per autenticare l'utente che desidera utilizzare l'applicazione. Utilizza le seguenti classi:
    • [AbstractElectionsConnectForm], che implementa la vista;
    • [ElectionsConnectForm], che gestisce gli eventi della vista;
  • La vista [2] è familiare. È quella utilizzata finora. Utilizza le seguenti classi:
    • [AbstractElectionsMainForm], che implementa la vista;
    • [ElectionsMainForm], che gestisce gli eventi della vista;

17.6.4. La sessione



Quando un'applicazione Swing presenta più viste, è necessario un meccanismo che consenta a una vista di trasmettere informazioni a un'altra vista. Utilizziamo un concetto derivante dallo sviluppo web: la sessione, che consente alle viste associate a un utente specifico di condividere informazioni. Questo concetto verrà implementato qui utilizzando un singleton Spring che verrà iniettato nelle due classi che gestiscono gli eventi per entrambe le viste:


package elections.security.client.swing;

import elections.security.client.entities.User;
import org.springframework.stereotype.Component;

@Component
public class UiSession {

    // the connected user
  private User user;

  // getters and setters
...
}
  • riga 6: la classe [UiSession] è un componente Spring;
  • riga 10: ha un unico scopo: memorizzare l'utente che effettua l'accesso con la vista [1]. La vista [2], che ha bisogno di conoscere questo utente, lo recupererà da lì;

17.6.5. La classe di avvio



La classe di avvio dell'applicazione grafica è la seguente:


package elections.security.client.boot;

import elections.security.client.console.IElectionsUI;

public class BootElectionsSwing extends AbstractBootElections {
    public static void main(String[] arguments) {
        new BootElectionsSwing().run();
    }

    @Override
    protected IElectionsUI getUI() {
        return ctx.getBean("electionsConnectForm", IElectionsUI.class);
    }
}
  • riga 5: la classe [BootElectionsSwing] estende la classe [AbstractBootElections] definita nel progetto console incluso nelle dipendenze del progetto;
  • righe 10–13: la classe [BootElectionsSwing] visualizzerà la vista di accesso [ElectionsConnectForm];
  • righe 6–8: verrà eseguito il metodo [run] di questa classe;

17.6.6. La classe [ElectionsMainForm]

La classe [ElectionsMainForm] è quella che in precedenza era denominata [ElectionsSwing]. Gestisce gli eventi per la vista [AbstractElectionsMainForm]. Il suo codice si evolve come segue:


package elections.security.client.swing;

import elections.security.client.console.IElectionsUI;
import java.awt.Dimension;
import java.awt.Toolkit;
import java.util.ArrayList;
import java.util.List;

import javax.swing.DefaultListModel;
import javax.swing.JLabel;
import javax.swing.JMenuItem;
import javax.swing.JOptionPane;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;

import elections.security.client.entities.ElectionsException;
import elections.security.client.entities.ListeElectorale;
import elections.security.client.entities.User;
import elections.security.client.metier.IElectionsMetier;

@Component
public class ElectionsMainForm extends AbstractElectionsMainForm implements IElectionsUI {

  private static final long serialVersionUID = 1L;

  // reference on the [business] layer
  @Autowired
  private IElectionsMetier metier;

  // session UI
  @Autowired
  private UiSession uiSession;

  // logged-in user
  private User user;

  // list templates JList
  private DefaultListModel<String> modèleNomsVoix = null;
  private DefaultListModel<String> modèleRésultats = null;

  // competing lists
  private ListeElectorale[] listes;

  // user-entered lists
  private final List<ListeElectorale> listesSaisies = new ArrayList<>();
  private ListeElectorale[] tListesSaisies;

  // initializations
  @Override
  protected void init() {
    // generation of components by the parent class
    super.init();
    // local initializations
    modèleNomsVoix = new DefaultListModel<>();
    jListNomsVoix.setModel(modèleNomsVoix);
    modèleRésultats = new DefaultListModel<>();
    jListResultats.setModel(modèleRésultats);
    String info;
    boolean erreur = false;
    try {
      // lists are requested from the [business] layer
      listes = metier.getListesElectorales(user);
      // associate list names with the jComboBoxNomsListes combo
      for (int i = 0; i < listes.length; i++) {
        jComboBoxNomsListes.addItem(String.format("%s - %s", listes[i].getId(), listes[i].getNom()));
      }
      // and election parameters
      int nbSiegesAPourvoir = metier.getNbSiegesAPourvoir(user);
      double seuilElectoral = metier.getSeuilElectoral(user);
      // we initialize the labels linked to these two pieces of information
      jLabelSAP.setText(jLabelSAP.getText() + nbSiegesAPourvoir);
      jLabelSE.setText(jLabelSE.getText() + seuilElectoral);
      // message of success
      info = "Source de données lue avec succès";
    } catch (ElectionsException ex1) {
      // we note the error
      info = getInfoForException("Les erreurs suivantes se sont produites :", ex1);
      erreur = true;
    } catch (RuntimeException ex2) {
      // we note the error
      info = getInfoForException("Les erreurs suivantes se sont produites :", ex2);
      erreur = true;
    }
    // mistake?
    if (erreur) {
      // display info
      jTextPaneMessages.setText(info);
      jTextPaneMessages.setCaretPosition(0);
      return;
    } else {
      jTextPaneMessages.setText("");
    }
    // form status
    Utilitaires.setEnabled(new JLabel[]{jLabelAjouter, jLabelCalculer, jLabelEnregistrer, jLabelSupprimer}, false);
    Utilitaires.setEnabled(
            new JMenuItem[]{jMenuItemAjouter, jMenuItemCalculer, jMenuItemEnregistrer, jMenuItemSupprimer}, false);
    // center window
    Dimension screenSize = Toolkit.getDefaultToolkit().getScreenSize();
    Dimension frameSize = getSize();
    if (frameSize.height > screenSize.height) {
      frameSize.height = screenSize.height;
    }
    if (frameSize.width > screenSize.width) {
      frameSize.width = screenSize.width;
    }
    setLocation((screenSize.width - frameSize.width) / 2, (screenSize.height - frameSize.height) / 2);

  }
...

  @Override
  public void run() {
    // user memory
    user = uiSession.getUser();
    // window initialization
    init();
    setVisible(true);
  }
}
  • righe 32-33: inserisci la sessione dell'applicazione;
  • righe 112–119: la vista verrà attivata come prima utilizzando il suo metodo [run];
  • riga 115: l'utente viene recuperato dalla sessione. Questo utente è stato inserito lì dal codice nella vista di accesso [ElectionsConnectForm]. Il codice viene quindi modificato in modo che il primo parametro delle chiamate al livello [business] sia questo utente (righe 63, 69-70, ad esempio);

17.6.7. La vista [AbstractElectionsConnectForm]



Utilizza NetBeans per creare il seguente modulo:



La classe non implementerà direttamente il metodo che gestisce il clic sull'opzione di menu [Login]. Chiamerà un metodo [doConnecter] dichiarato come astratto, e la classe della vista sarà a sua volta dichiarata astratta. Rimuoveremo il metodo statico [main] che è stato generato automaticamente.

17.6.8. Gestione degli eventi per la vista di login



La classe [ElectionsConnectForm] implementa la gestione degli eventi per la vista di accesso come segue:


package elections.security.client.swing;

import elections.security.client.console.IElectionsUI;
import elections.security.client.entities.ElectionsException;
import elections.security.client.entities.User;
import elections.security.client.metier.IElectionsMetier;
import java.awt.Dimension;
import java.awt.Toolkit;
import javax.swing.SwingUtilities;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;

@Component
public class ElectionsConnectForm extends AbstractElectionsConnectForm implements IElectionsUI {

    private static final long serialVersionUID = 1L;

    // reference on the [business] layer
  @Autowired
  private IElectionsMetier metier;

  // logged-in user
  private User user;

  // main form
  @Autowired
  private ElectionsMainForm electionsMainForm;

  // session UI
  @Autowired
  private UiSession uiSession;

  @Override
  protected void doConnect() {
    String info = null;
    try {
      if (isPageValid()) {
        // user authentication
        metier.authenticate(user);
        // the user is saved in the session
        uiSession.setUser(user);
        // connection view is hidden
        setVisible(false);
        // the main view is displayed
        electionsMainForm.run();
      }
    } catch (ElectionsException ex1) {
      // we note the error
      info = getInfoForException("Les erreurs suivantes se sont produites :", ex1);
    } catch (RuntimeException ex2) {
      // we note the error
      info = getInfoForException("Les erreurs suivantes se sont produites :", ex2);
    }
    // mistake?
    if (info != null) {
      // display info
      jTextPaneErreurs.setText(info);
      jTextPaneErreurs.setCaretPosition(0);
    }
  }

  // initializations
  @Override
  protected void init() {
    // generation of components by the parent class
    super.init();
    // local initializations
...
    // center window
...
  }

  @Override
  public void run() {
    // the graphical interface is displayed
    SwingUtilities.invokeLater(new Runnable() {
      public void run() {
        init();
        setVisible(true);
      }
    });
  }

  private boolean isPageValid() {
    ...
  }

  private String getInfoForException(String message, ElectionsException ex) {
...
  }

  private String getInfoForException(String message, RuntimeException ex) {
...
  }

}
  • righe 73–82: il metodo [run], che verrà chiamato dalla classe di avvio [BootElectionsSwing];
  • righe 26-27: inserimento di un riferimento alla vista n. 2, che dovrebbe essere visualizzata se l'utente viene riconosciuto;
  • righe 30-31: inserimento della sessione dell'applicazione;
  • riga 84: il metodo [isPageValid] esegue due operazioni:
    • verifica che il nome utente non sia vuoto (la password può essere vuota);
    • istanzia il campo User della riga 23 con l'input;

Compito: Completa il codice della classe.

Compito: Testare l'applicazione.

https://stahe.github.io
Questo tutorial scritto da Serge Tahé è reso disponibile al pubblico secondo i termini della Creative Commons Attribuzione – Non commerciale – Condividi allo stesso modo 3.0 Unported.
