5. Caso práctico con Oracle Database Express Edition 11g Versión 2

5.1. Instalación de las herramientas

Las herramientas que hay que instalar son las siguientes:

  • el SGBD: [http://www.oracle.com/technetwork/products/express-edition/downloads/index.html];
  • una herramienta de administración: EMS SQL Manager for Oracle Freeware [http://www.sqlmanager.net/fr/products/oracle/manager/download];
  • un cliente de Oracle para .NET: ODAC 11.2 Release 5 (11.2.0.3.20) con Oracle Developer Tools para Visual Studio: [http://www.oracle.com/technetwork/developer-tools/visual-studio/downloads/index.html].

En los siguientes ejemplos, el usuario «system» tiene la contraseña «system».

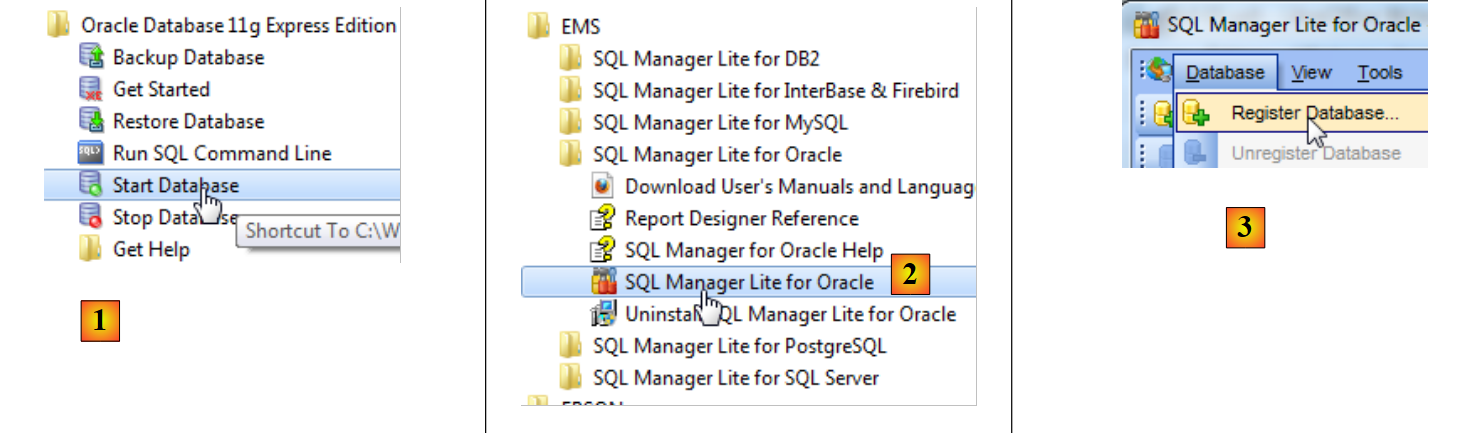

Iniciemos Oracle [1] y, a continuación, la herramienta [SQL Manager Lite for Oracle], con la que vamos a administrar SGBD y [2].

  • En [3], nos conectamos a una base de datos existente;

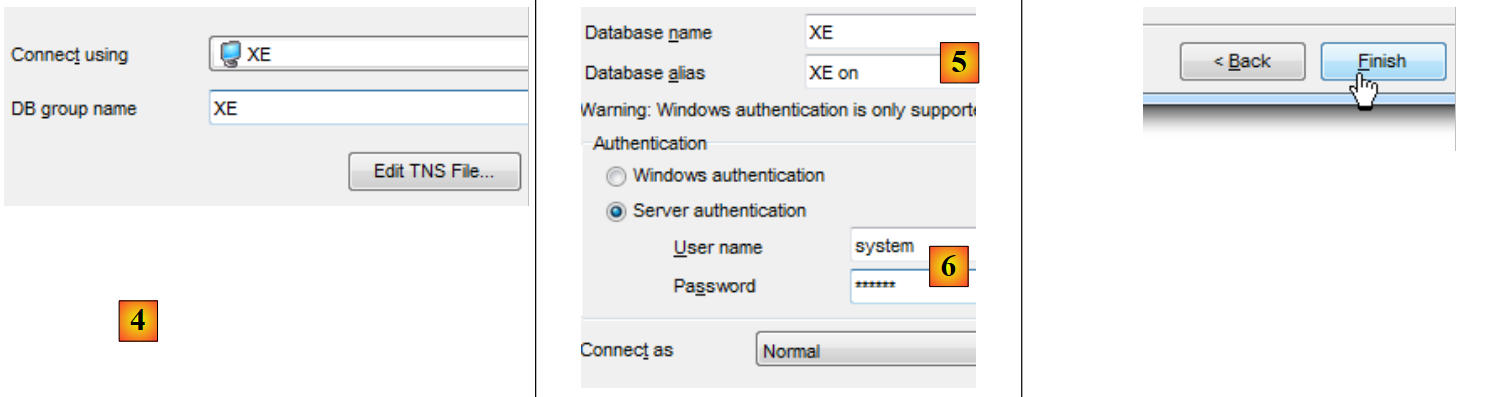

  • en [4], utilizamos el servicio de Oracle XE para conectarnos;
  • en [5], se indica el nombre de la base de datos XE;
  • en [6], nos conectamos como system / system;
  • en [7], se cierra el asistente;

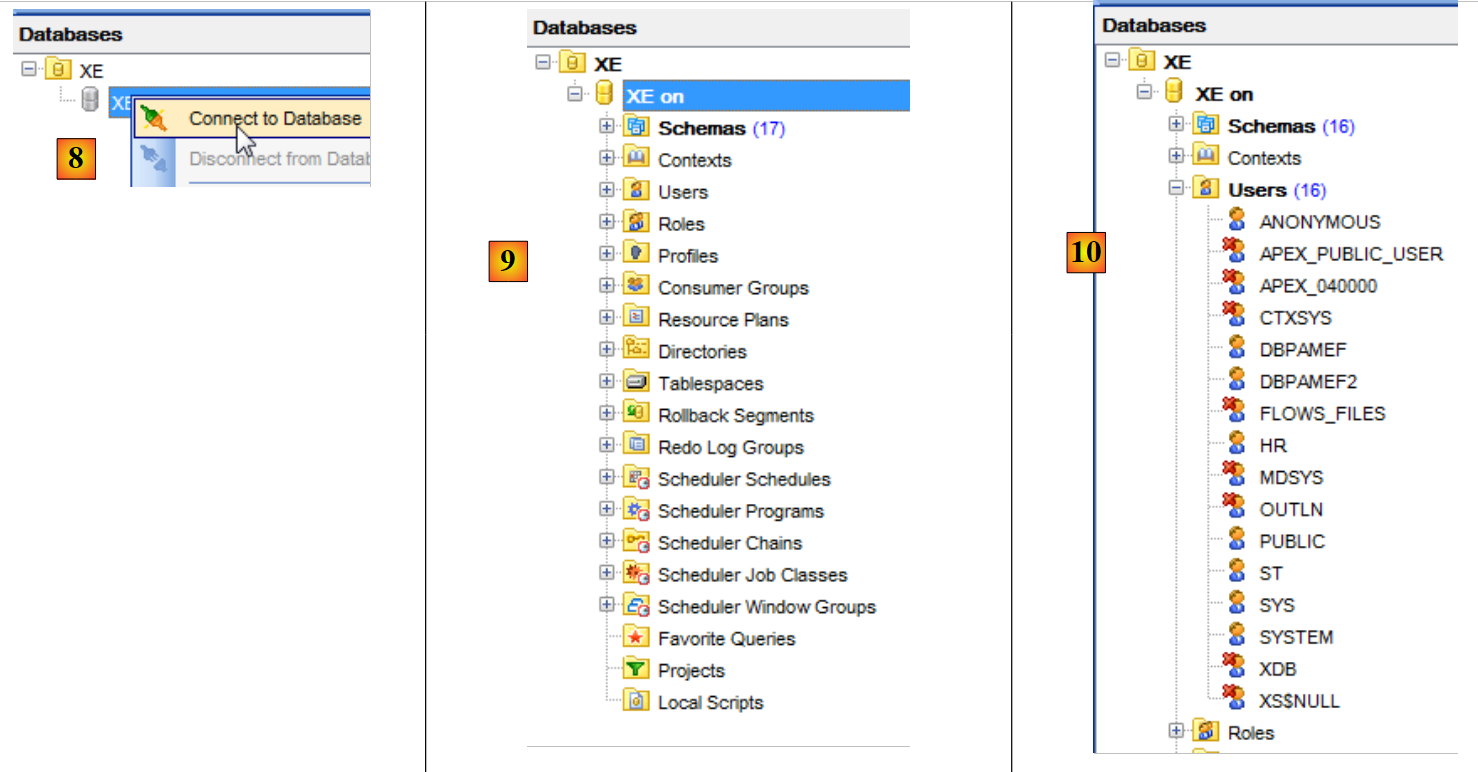

  • en [8], se inicia sesión en la base de datos;
  • en [9], ya estamos conectados;
  • como nos hemos conectado como el usuario system / system, que tiene derechos ampliados, podremos, por ejemplo, gestionar los usuarios [10];

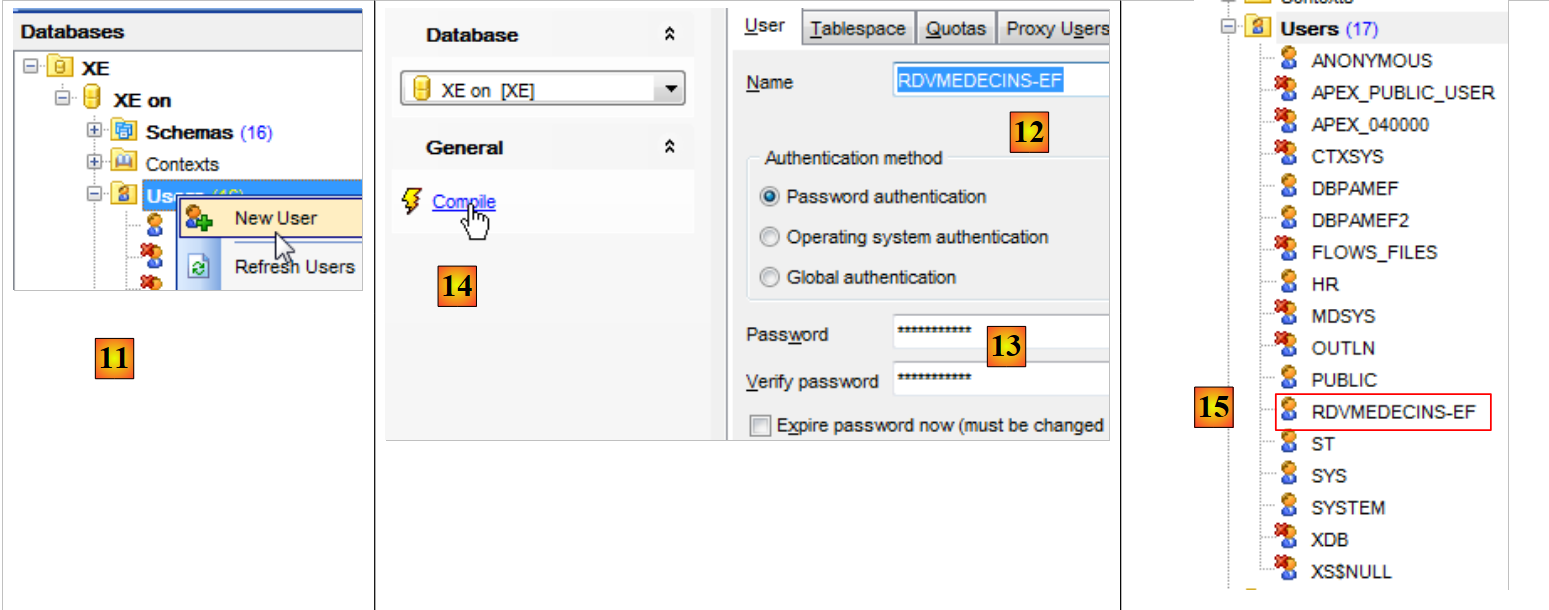

  • en [11], creamos un nuevo usuario;
  • en [12], se llamará [RDVMEDECINS-EF];
  • en [13], y tendrá la contraseña rdvmedecins;
  • en [14], se valida la creación del usuario;
  • en [15], el usuario ha sido creado;

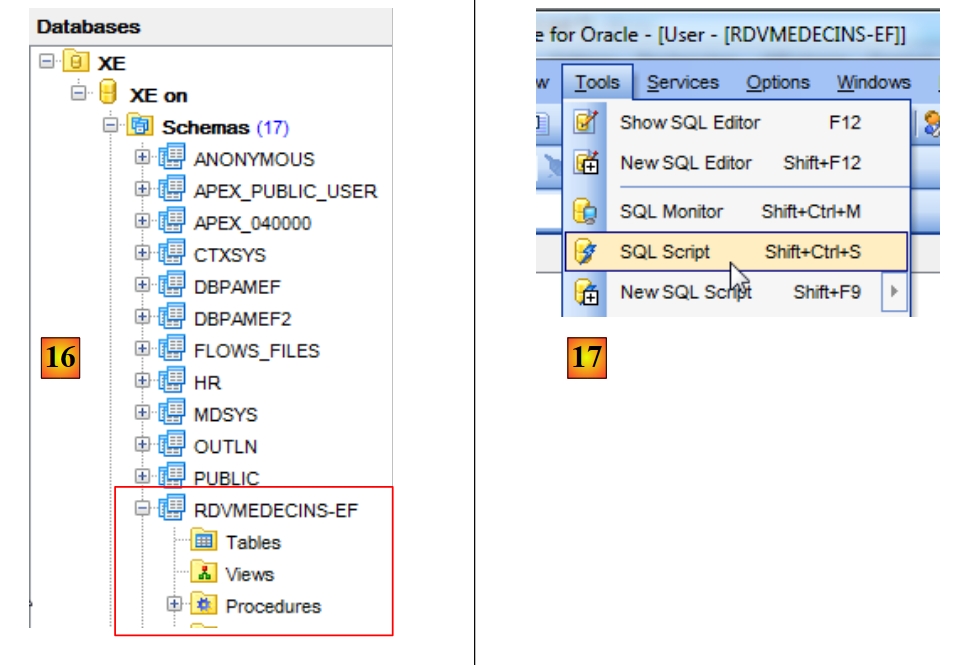

  • en [16], el usuario [RDVMEDECINS-EF] es también un esquema de base de datos;
  • en [17], el usuario tal y como se ha creado no tiene suficientes derechos. Se le conceden mediante un script SQL;

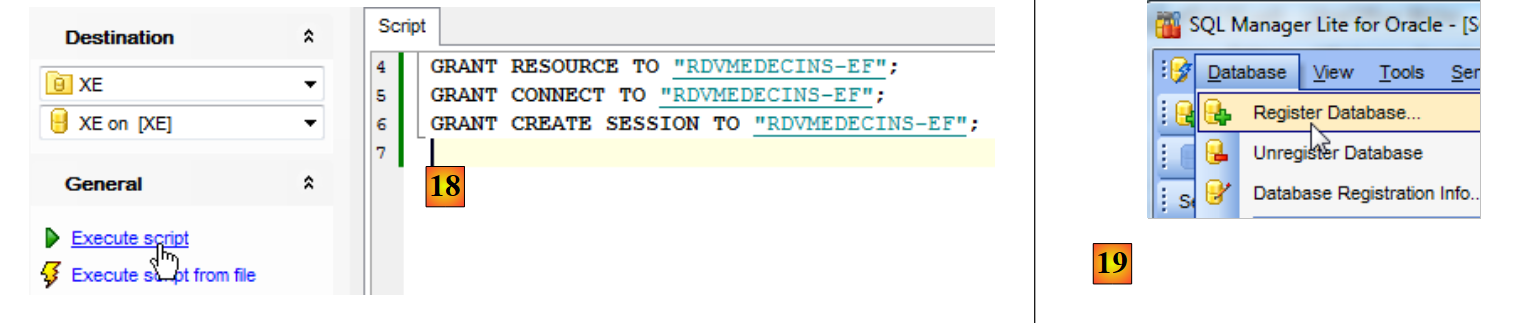

  • en [18], el script ejecutado;
  • en [19], vamos a intentar iniciar sesión con la identidad de [RDVMEDECINS-EF] para ver qué puede hacer. Para ello, empezamos por registrar una nueva base de datos en [EMS Manager];

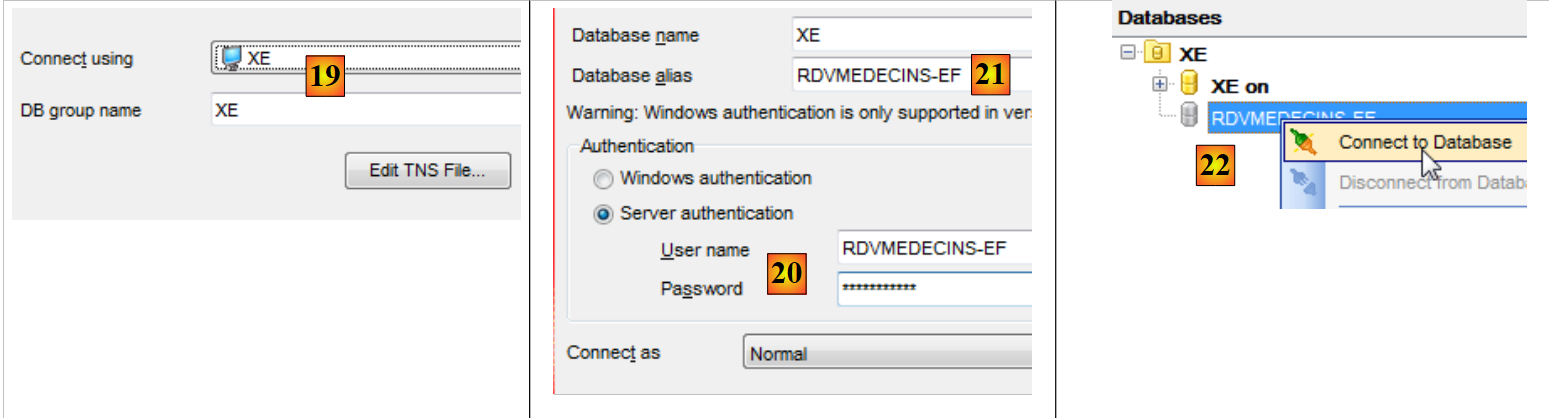

  • en [19], nos conectamos a través del servicio XE;
  • en [20], nos conectamos con la identidad RDVMEDECINS-EF / rdvmedecins;
  • en [21], se proporciona un alias que refleja el nombre del usuario conectado;
  • en [22], se inicia sesión en Oracle con los datos facilitados;

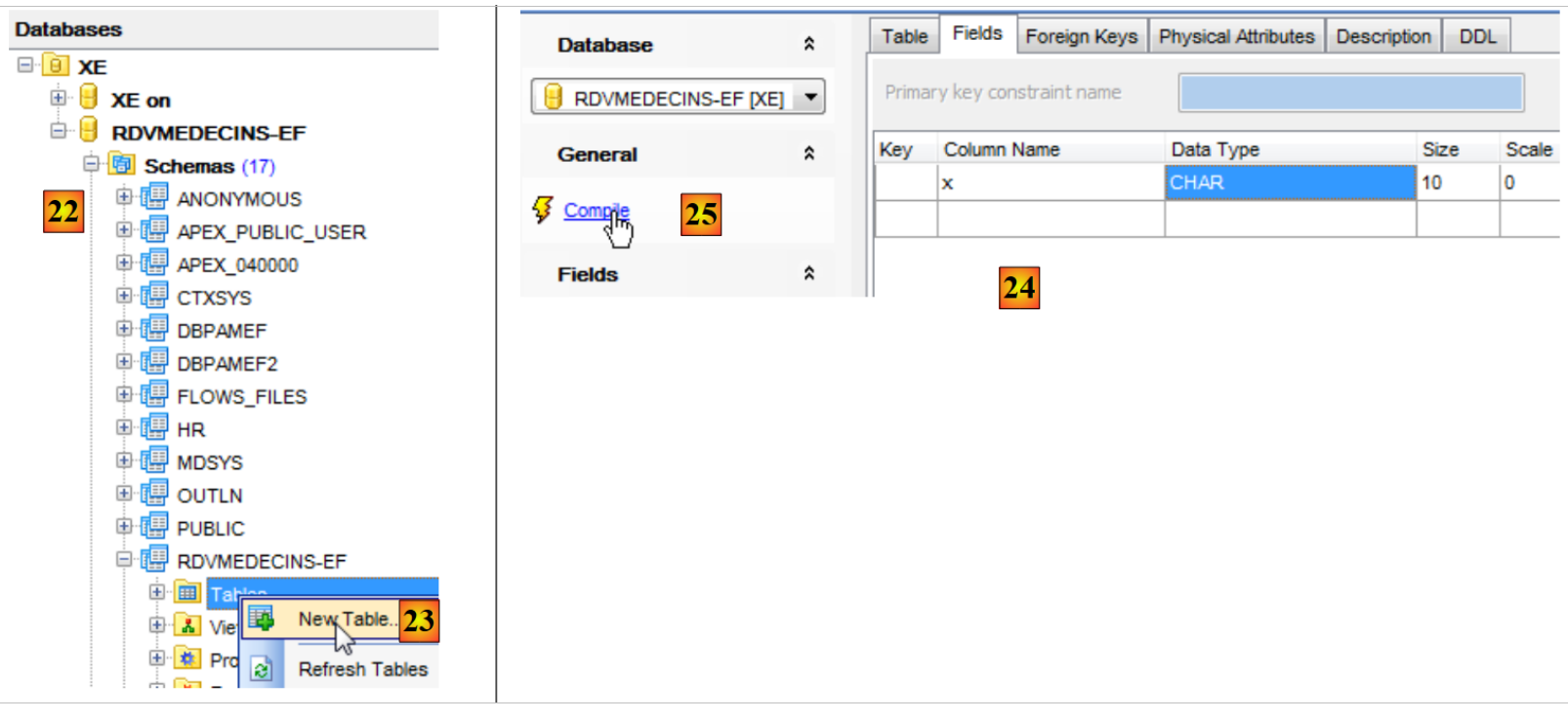

  • En [22], se ha podido establecer la conexión;
  • en [23], intentamos crear una tabla en el esquema [RDVMEDECINS-EF];
  • en [24], se define una tabla cualquiera;
  • en [25], se valida su definición;

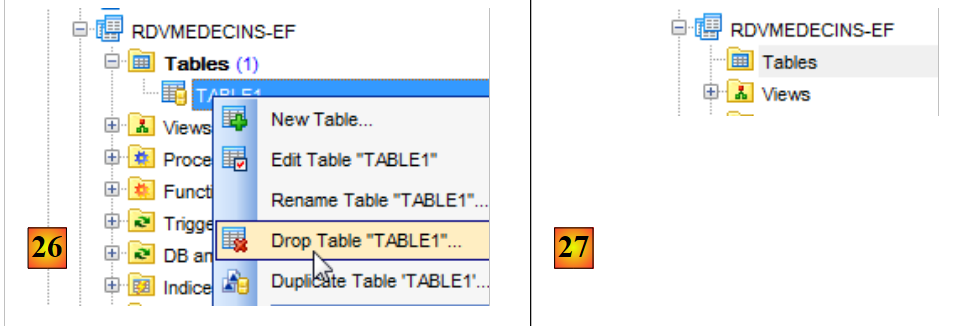

  • en [26], se ha creado la tabla. La eliminamos;
  • en [27], se ha eliminado.

Ahora que disponemos de un usuario con los permisos suficientes, vamos a crear el proyecto VS 2012, que creará las tablas del esquema [RDVMEDECINS-EF] a partir de la definición de las entidades.

5.2. Creación de la base de datos a partir de las entidades

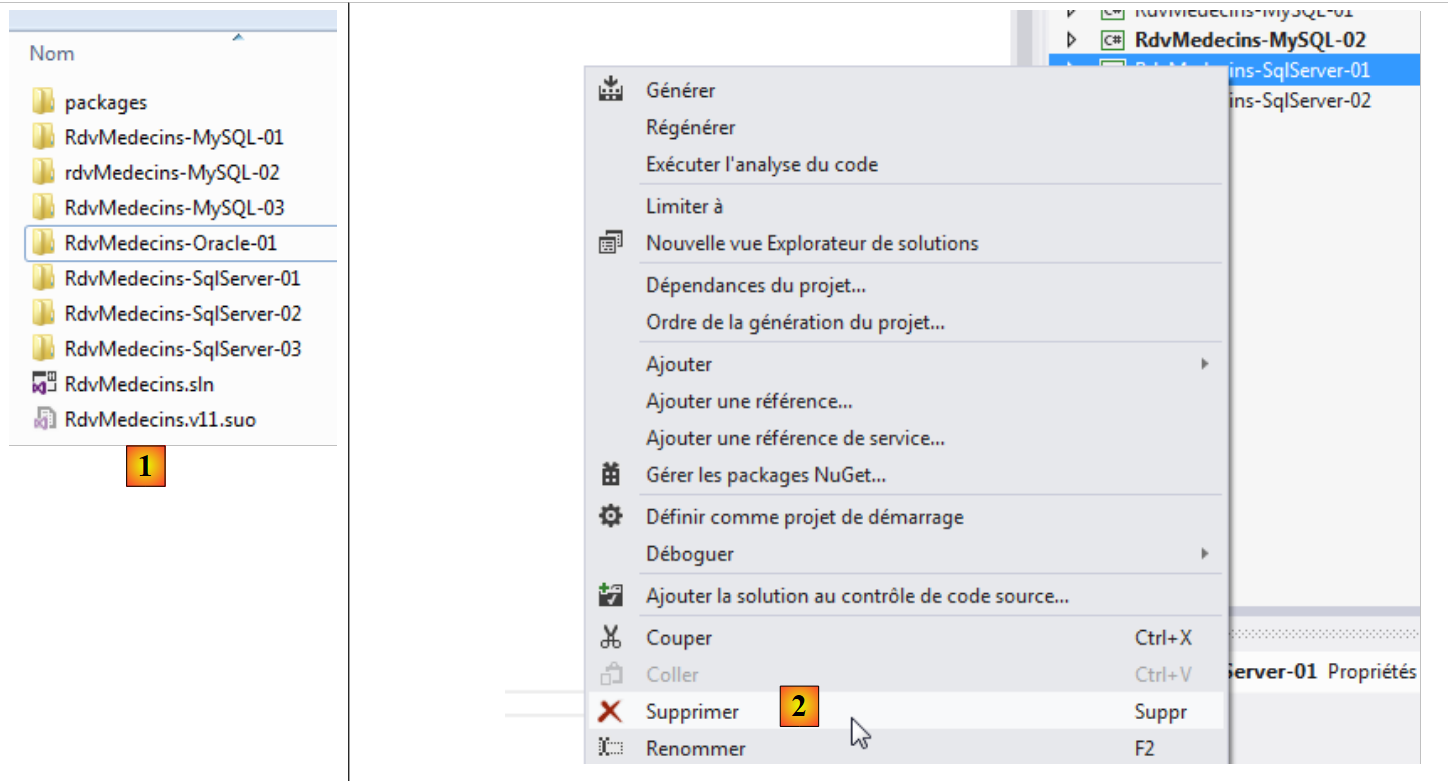

Empezamos duplicando la carpeta del proyecto [RdvMedecins-SqlServer-01] en [RdvMedecins-Oracle-01] y [1]:

  • en [2]; en VS 2012, eliminamos el proyecto [RdvMedecins-SqlServer-01] de la solución;

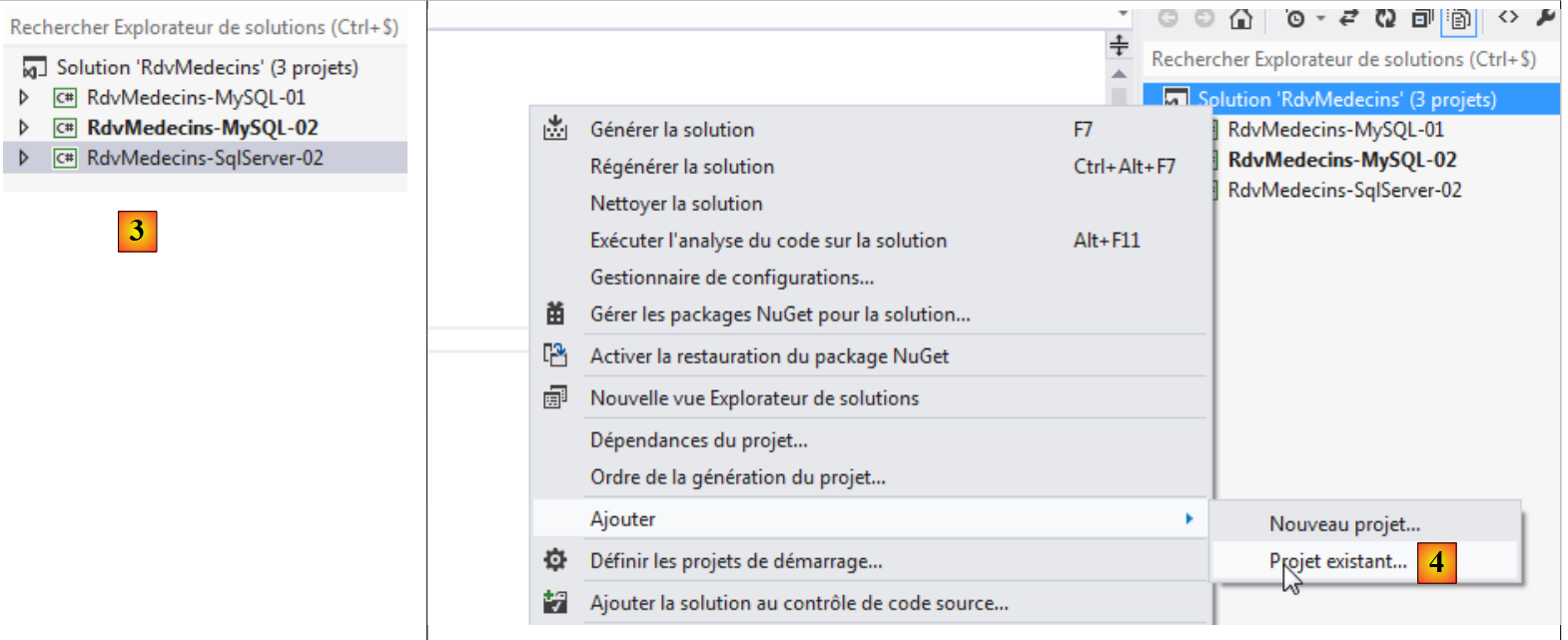

  • en [3], el proyecto se ha eliminado;
  • en [4], añadimos otro. Este se encuentra en la carpeta [RdvMedecins-Oracle-01] que hemos creado anteriormente;

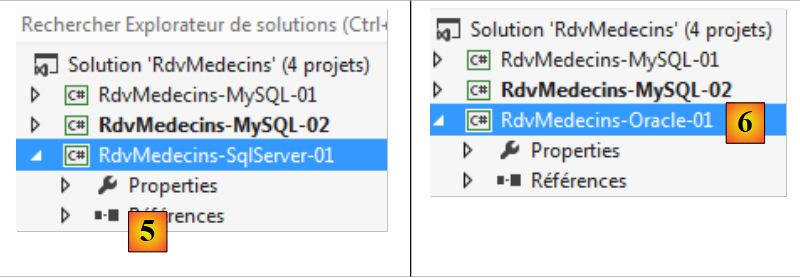

  • en [5], el proyecto cargado se llama [RdvMedecins-SqlServer-01];
  • en [6], cambiamos su nombre por [RdvMedecins-Oracle-01]

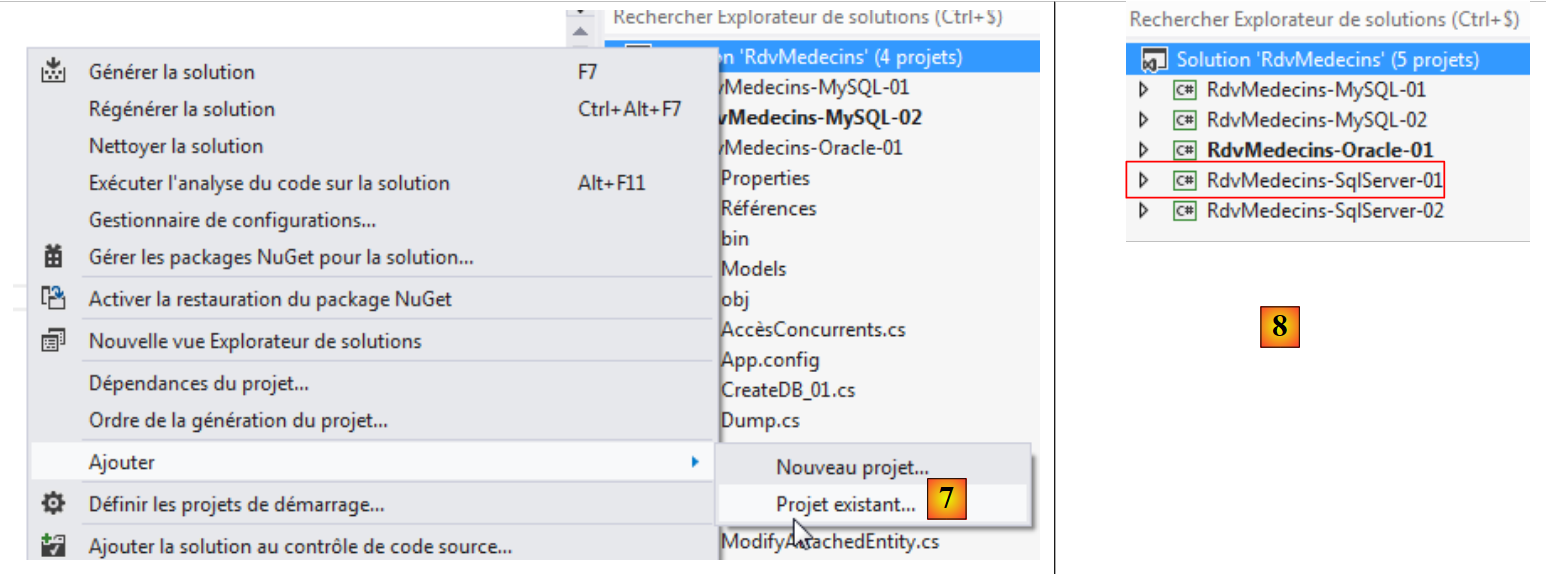

  • en [7], se añade otro proyecto a la solución. Este se toma de la carpeta [RdvMedecins-SqlServer-01] del proyecto que hemos eliminado de la solución anteriormente;
  • en [8], el proyecto [RdvMedecins-SqlServer-01] se ha vuelto a incorporar a la solución.

El proyecto [RdvMedecins-Oracle-01] es idéntico al proyecto [RdvMedecins-SqlServer-01]. Tenemos que realizar algunas modificaciones. En [App.config], vamos a modificar la cadena de conexión y el [DbProviderFactory], que debemos adaptar a cada SGBD.


<!-- cadena de conexión a la base de datos -->
  <connectionStrings>
    <add name="monContexte" connectionString="Data Source=(DESCRIPTION=(ADDRESS_LIST=(ADDRESS=(PROTOCOL=TCP)(HOST=localhost)(PORT=1521)))(CONNECT_DATA=(SERVER=DEDICATED)(SERVICE_NAME=XE)));User Id=RDVMEDECINS-EF;Password=rdvmedecins;" providerName="Oracle.DataAccess.Client" />
  </connectionStrings>
  <!-- el proveedor de fábrica -->
  <system.data>
    <DbProviderFactories>
      <remove invariant="Oracle.DataAccess.Client" />
      <add name="Oracle Data Provider for .NET" invariant="Oracle.DataAccess.Client" description="Oracle Data Provider for .NET" type="Oracle.DataAccess.Client.OracleClientFactory, Oracle.DataAccess, Version=4.112.3.0, Culture=neutral, PublicKeyToken=89b483f429c47342" />
    </DbProviderFactories>
  </system.data>
  • línea 3: el usuario y su contraseña;
  • líneas 6-11: el DbProviderFactory. La línea 9 hace referencia a un DLL y un [Oracle.DataAccess] que no tenemos. Se obtiene mediante NuGet y [1]:

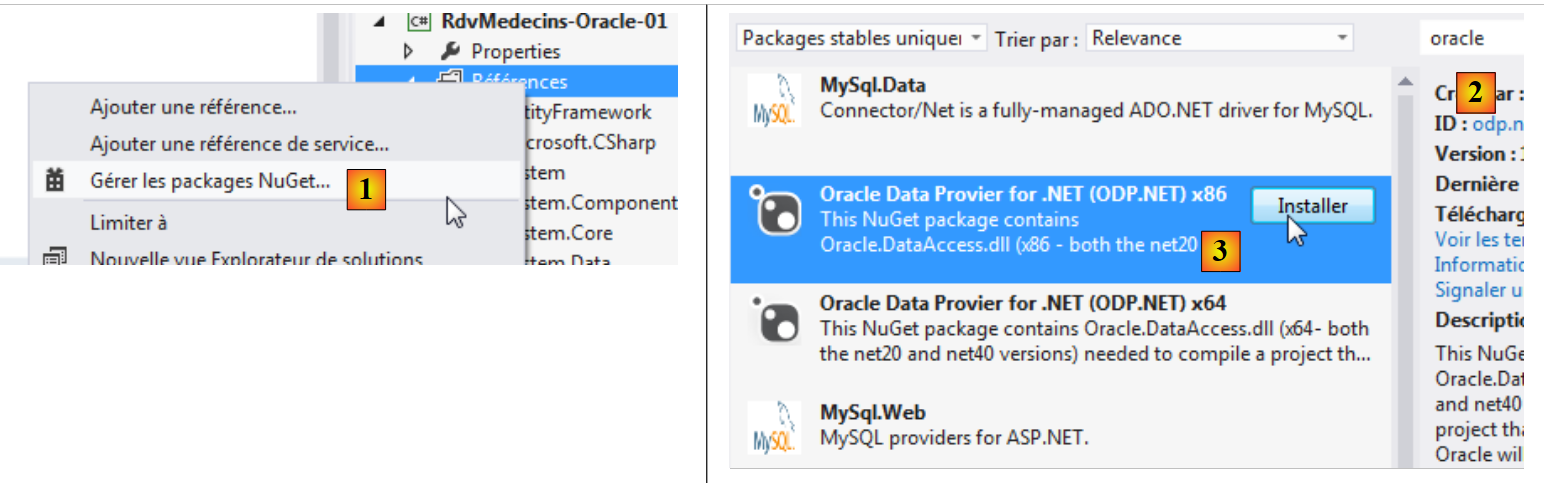

  • en [2], en el campo de búsqueda se escribe la palabra clave oracle;
  • en [3], se selecciona el paquete [Oracle Data Provider] adecuado. Se trata del conector ADO.NET de Oracle;

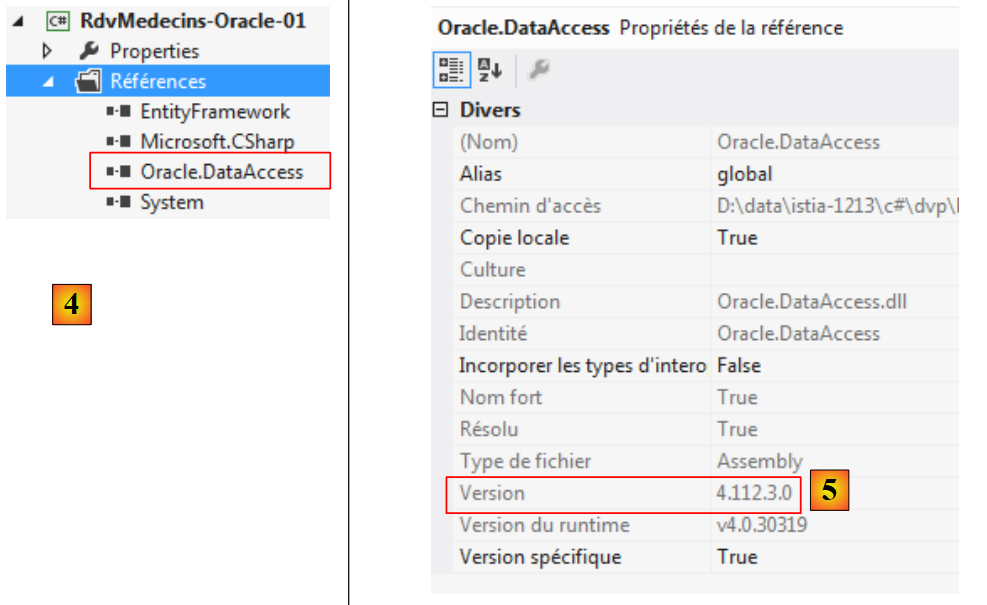

  • en [4], la referencia añadida;
  • en [5], en [App.config], hay que introducir la versión correcta de DLL. Se encuentra en sus propiedades.

En el archivo [Entites.cs], hay que adaptar el esquema de las tablas que se van a generar. El esquema utilizado es el nombre del usuario propietario de las tablas.


  [Table("MEDECINS", Schema = "RDVMEDECINS-EF")]
  public class Medecin : Personne
  {...}

  [Table("CLIENTS", Schema = "RDVMEDECINS-EF")]
  public class Client : Personne
  {...}

  [Table("RVS", Schema = "RDVMEDECINS-EF")]
  public class Rv
  {...}

  [Table("CRENEAUX", Schema = "RDVMEDECINS-EF")]
  public class Creneau
  {...}

Configuramos la ejecución del proyecto:

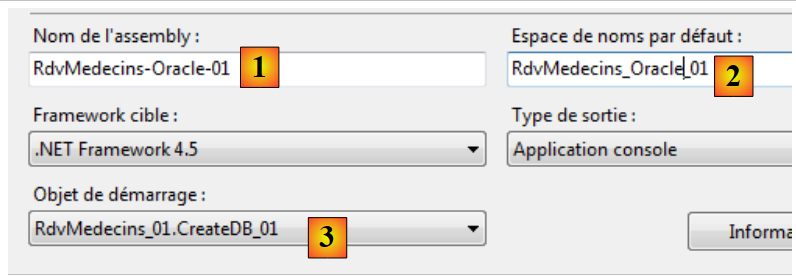

  • en [1], le damos otro nombre al ensamblado que se va a generar;
  • en [2], así como otro espacio de nombres por defecto;
  • en [3], se indica el programa que se va a ejecutar.

En este punto, no hay errores de compilación. Ejecutemos el programa [CreateDB_01]. Se produce la siguiente excepción:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
Exception non gérée : System.Data.MetadataException: Le schéma spécifié n'est pas valide. Erreurs :
(11,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
(23,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
(33,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
(43,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
   à System.Data.Metadata.Edm.StoreItemCollection.Loader.ThrowOnNonWarningErrors
()
   ...
   à RdvMedecins_01.CreateDB_01.Main(String[] args) dans d:\data\istia-1213\c#\d
vp\Entity Framework\RdvMedecins\RdvMedecins-Oracle-01\CreateDB_01.cs:ligne 15

Recordamos haber tenido el mismo error con MySQL. Está relacionado con el tipo del campo Timestamp de las entidades. Realizamos la misma modificación. En las entidades, sustituimos las tres líneas


    [Column("TIMESTAMP")]
    [Timestamp]
    public byte[] Timestamp { get; set; }

por las siguientes:


    [ConcurrencyCheck]
    [Column("VERSIONING")]
    public int? Versioning { get; set; }

Por lo tanto, cambiamos el tipo de la columna, que pasa de byte[] a int?. Recordemos que, tanto en el caso de SQL Server como en el de MySQL, la columna de las tablas que se utilizaba para gestionar la concurrencia de accesos recibía un valor de SGBD cada vez que se insertaba o modificaba una fila. A partir de ahora, vamos a utilizar un campo de entidad que será un entero. En SGBD, utilizaremos procedimientos almacenados para incrementar este entero en una unidad cada vez que se inserte o modifique una fila.

Realizamos la modificación anterior en las cuatro entidades y, a continuación, volvemos a ejecutar la aplicación. Entonces obtenemos el siguiente error:

1
2
3
4
5
6
Exception non gérée : System.Data.DataException: An exception occurred while initializing the database. See the InnerException for details. ---> System.Data.ProviderIncompatibleException: DeleteDatabase n'est pas pris en charge par le fournisseur.
   à System.Data.Common.DbProviderServices.DbDeleteDatabase(DbConnection connection, Nullable`1 commandTimeout, StoreItemCollection storeItemCollection)
   ...
   à System.Data.Entity.Internal.LazyInternalContext.InitializeDatabase()
   à RdvMedecins_01.CreateDB_01.Main(String[] args) dans d:\data\istia-1213\c#\d
vp\Entity Framework\RdvMedecins\RdvMedecins-Oracle-01\CreateDB_01.cs:ligne 15

La línea 1 indica que el conector ADO.NET de Oracle no es capaz de eliminar la base de datos existente. Recordemos lo que ocurre. El código de [CreateDB_01.cs] es el siguiente:


using System;
using System.Data.Entity;
using RdvMedecins.Models;

namespace RdvMedecins_01
{
  class CreateDB_01
  {
    static void Main(string[] args)
    {
      // se crea la base de datos
      Database.SetInitializer(new RdvMedecinsInitializer());
      using (var context = new RdvMedecinsContext())
      {
        context.Database.Initialize(false);
      }
    }
  }
}

La línea 15 activa la ejecución de la clase [RdvMedecinsInitializer] (línea 12). Esta es la siguiente:


  public class RdvMedecinsInitializer : DropCreateDatabaseAlways<RdvMedecinsContext>

Deriva de la clase [DropCreateDatabaseAlways], que intenta eliminar y, a continuación, volver a crear la base de datos. Modificamos la definición de la clase de la siguiente manera:


  public class RdvMedecinsInitializer : CreateDatabaseIfNotExists<RdvMedecinsContext>

La base de datos solo se crea si no existe. Volvemos a ejecutar [CreateDB_01.cs] y ya no hay errores. Sin embargo, en [EMS Manager], observamos que la base de datos [RDVMEDECINS-EF] ha quedado vacía. Como EF 5 ha encontrado una base de datos existente, no ha hecho nada. Solo realiza alguna acción si la base de datos no existe. A partir de ahí, entramos en un bucle. De hecho, la cadena de conexión a SGBD es la siguiente:


  <connectionStrings>
    <add name="monContexte" connectionString="Data Source=(DESCRIPTION=(ADDRESS_LIST=(ADDRESS=(PROTOCOL=TCP)(HOST=localhost)(PORT=1521)))(CONNECT_DATA=(SERVER=DEDICATED)(SERVICE_NAME=XE)));User Id=RDVMEDECINS-EF;Password=rdvmedecins;" providerName="Oracle.DataAccess.Client" />
</connectionStrings>

En la línea 2, la cadena de conexión no utiliza el nombre de una base de datos, sino el nombre de un usuario. Este debe existir.

Esto nos lleva a crear manualmente la base de datos [RDVMEDECINS-EF] con la herramienta [EMS Manager for Oracle]. No describiremos todos los pasos, sino solo los más importantes.

La base de datos Oracle tendrá la siguiente estructura:

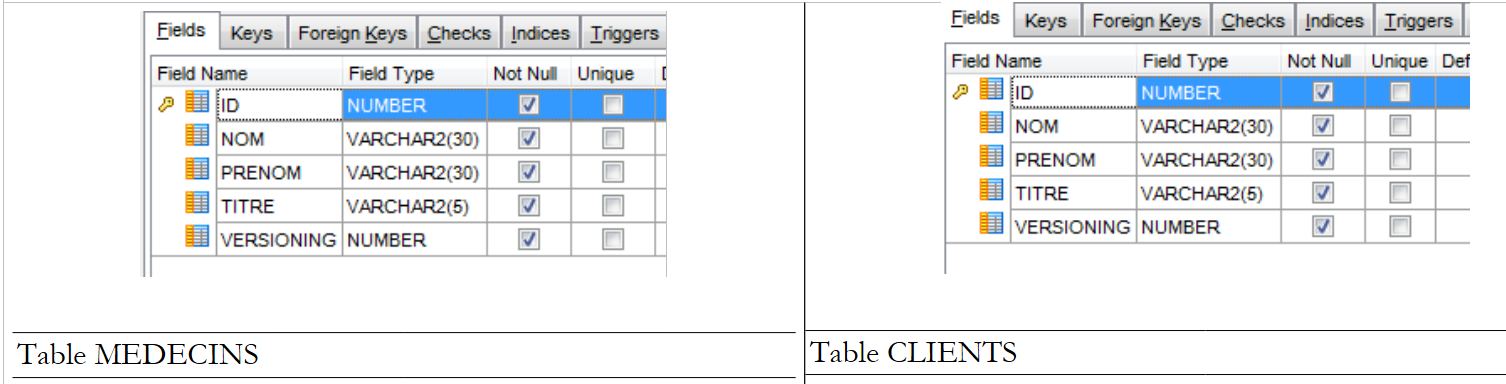

Las tablas

Las distintas tablas tienen las claves primarias y externas que tenían esas mismas tablas en los dos ejemplos anteriores. Las claves externas tienen, en particular, el atributo ON, DELETE y CASCADE.

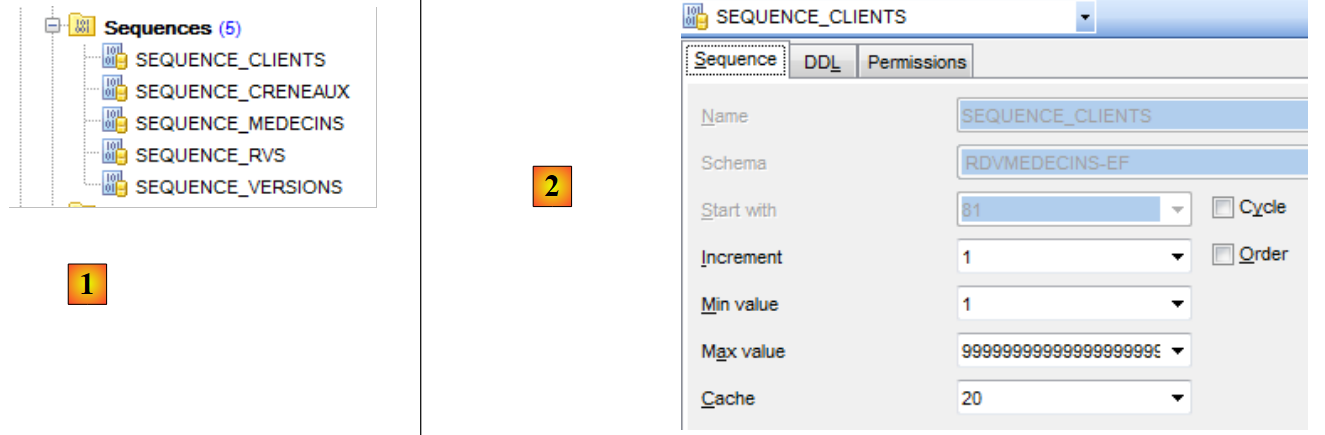

Las secuencias

Aquí se han creado secuencias de Oracle. Son generadores de números consecutivos. Hay cinco: [1].

  • En [2], vemos las propiedades de la secuencia [SEQUENCE_CLIENTS]. Genera números consecutivos de 1 en 1, desde el 1 hasta un valor muy grande.

Todas las secuencias siguen el mismo modelo.

  • [SEQUENCE_CLIENTS] se utilizará para generar la clave primaria de la tabla [CLIENTS];
  • [SEQUENCE_MEDECINS] se utilizará para generar la clave primaria de la tabla [MEDECINS];
  • [SEQUENCE_CRENEAUX] se utilizará para generar la clave primaria de la tabla [CRENEAUX];
  • [SEQUENCE_RVS] se utilizará para generar la clave primaria de la tabla [RVS];
  • [SEQUENCE_VERSIONS] se utilizará para generar los valores de las columnas [VERSIONING] de todas las tablas.

Los disparadores

Un disparador es un procedimiento ejecutado por SGBD antes o después de un evento (inserción, modificación, eliminación) en una tabla. Tenemos 8 disparadores [1]:



Veamos el código DDL del disparador [TRIGGER_PK_CLIENTS] que alimenta la clave primaria de la tabla [CLIENTS]:

1
2
3
4
5
6
7
8
CREATE TRIGGER "RDVMEDECINS-EF".TRIGGER_PK_CLIENTS
 BEFORE INSERT
 ON "RDVMEDECINS-EF".CLIENTS
REFERENCING NEW AS NEW OLD AS OLD FOR EACH ROW
BEGIN
        SELECT SEQUENCE_CLIENTS.NEXTVAL INTO :new.ID from DUAL;
END;
/
  • líneas 1-5: antes de cada operación INSERT en la tabla [CLIENTS];
  • línea 6: la columna [ID] tomará el siguiente valor de la secuencia [SEQUENCE_CLIENTS]. De este modo, la clave primaria tendrá valores consecutivos proporcionados por la secuencia.

Los disparadores [TRIGGER_PK_MEDECINS, TRIGGER_PK_CRENEAUX, TRIGGER_PK_RVS] son similares.

Veamos el código DDL del disparador [TRIGGER_VERSIONS_CLIENTS] que alimenta la columna [VERSIONING] de la tabla [CLIENTS]:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
CREATE TRIGGER "RDVMEDECINS-EF".TRIGGER_VERSION_CLIENTS
 BEFORE INSERT OR UPDATE
 OF
  VERSIONING
 ON "RDVMEDECINS-EF".CLIENTS
REFERENCING NEW AS NEW OLD AS OLD FOR EACH ROW
BEGIN
        SELECT SEQUENCE_VERSIONS.NEXTVAL INTO :new.VERSIONING from DUAL;
END;
/
  • líneas 1-2: antes de cada operación INSERT o UPDATE en la tabla [CLIENTS];
  • línea 8: la columna [VERSIONING] tomará el siguiente valor de la secuencia [SEQUENCE_VERSIONS]. De este modo, la columna [VERSIONING] tendrá valores consecutivos proporcionados por la secuencia.

Los disparadores [TRIGGER_VERSION_MEDECINS, TRIGGER_VERSION_CRENEAUX, TRIGGER_VERSION_RVS] son similares. Las cuatro columnas [VERSIONING] obtienen sus valores de la misma secuencia.

El script de generación de las tablas de la base de datos Oracle [RDVMEDECINS-EF] se ha colocado en la carpeta [RdvMedecins / databases / oracle]. El lector podrá cargarlo y ejecutarlo para crear sus tablas.

Una vez hecho esto, se pueden ejecutar los distintos programas del proyecto. Ofrecen los mismos resultados que con SQL Server, salvo el programa [ModifyDetachedEntities], que se cuelga por la misma razón por la que se colgaba con MySQL. El problema se resuelve de la misma manera. Basta con copiar el programa [ModifyDetachedEntities] del proyecto [RdvMedecins-MySQL-01] al proyecto [RdvMedecins-Oracle-01]. Entonces surge un nuevo problema:

1
2
3
4
5
6
7
8
9
1-----------------------------
Client [206,x,x,x,616]
2-----------------------------
Client [206,x,x,y,617]

Exception non gérée : System.Data.Entity.Infrastructure.DbUpdateConcurrencyException: Une instruction de mise à jour, d'insertion ou de suppression dans le magasin a affecté un nombre inattendu de lignes (0). Des entités ont peut-être été modifiées ou supprimées depuis leur chargement. Actualisez les entrées ObjectStateManager. ---> System.Data.OptimisticConcurrencyException: Una instrucción de actualización, inserción o eliminación en el almacén ha afectado a un número inesperado de filas (0). Es posible que se hayan modificado o eliminado entidades desde su carga. Actualice las entradas ObjectStateManager.
   ...
   à RdvMedecins_01.ModifyDetachedEntities.Main(String[] args) dans d:\data\istia-1213\c#\dvp\Entity Framework\RdvMedecins\RdvMedecins-Oracle-01\ModifyDetachedE
ntities.cs:ligne 56
  • líneas 1-4: el cliente desconectado se ha actualizado correctamente;
  • línea 6: una excepción conocida. Es la que se produce cuando se intenta modificar una entidad sin disponer de la versión correcta. Sin embargo, en este caso no se pretendía modificar, sino eliminar la entidad:

      // eliminación de entidad fuera de contexto
      using (var context = new RdvMedecinsContext())
      {
        // aquí tenemos un nuevo contexto vacío
        // se coloca «client1» en el contexto en estado eliminado
        context.Entry(client1).State = EntityState.Deleted;
        // se guarda el contexto
        context.SaveChanges();
}

EF 5 se negó a eliminar client1 de la base de datos, ya que client1 (línea 6) no tenía la misma versión. No habíamos tenido este problema con MySQL. Poco a poco nos damos cuenta de que los conectores ADO.NET de diferentes SGBD presentan ligeras diferencias. Lo corregimos de la siguiente manera:


using (var context = new RdvMedecinsContext())
      {
        // aquí tenemos un nuevo contexto vacío
        // se introduce «client1» en el contexto para eliminarlo
        context.Clients.Remove(context.Clients.Find(client1.Id));
        // se guarda el contexto
        context.SaveChanges();
      }

y ya funciona.

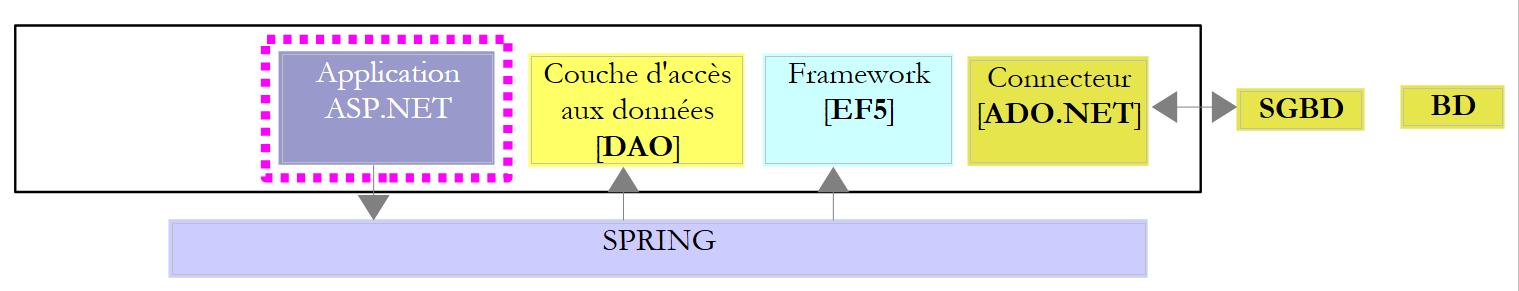

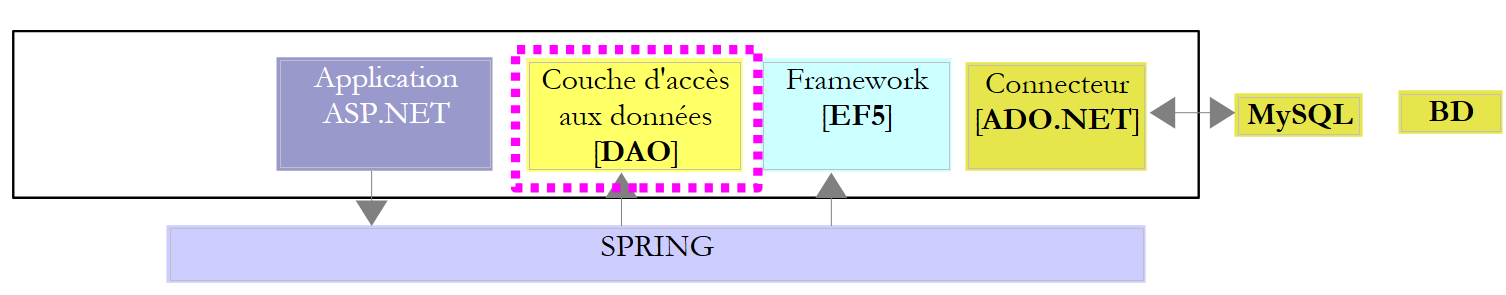

5.3. Arquitectura multicapa basada en EF 5

Volvemos a nuestro caso práctico descrito en el apartado 2, página 7.

Vamos a empezar por crear la capa de acceso a los datos [DAO]. Para ello, duplicamos el proyecto de consola VS 2012 [RdvMedecins-SqlServer-02] en [RdvMedecins-Oracle-02] [1]:

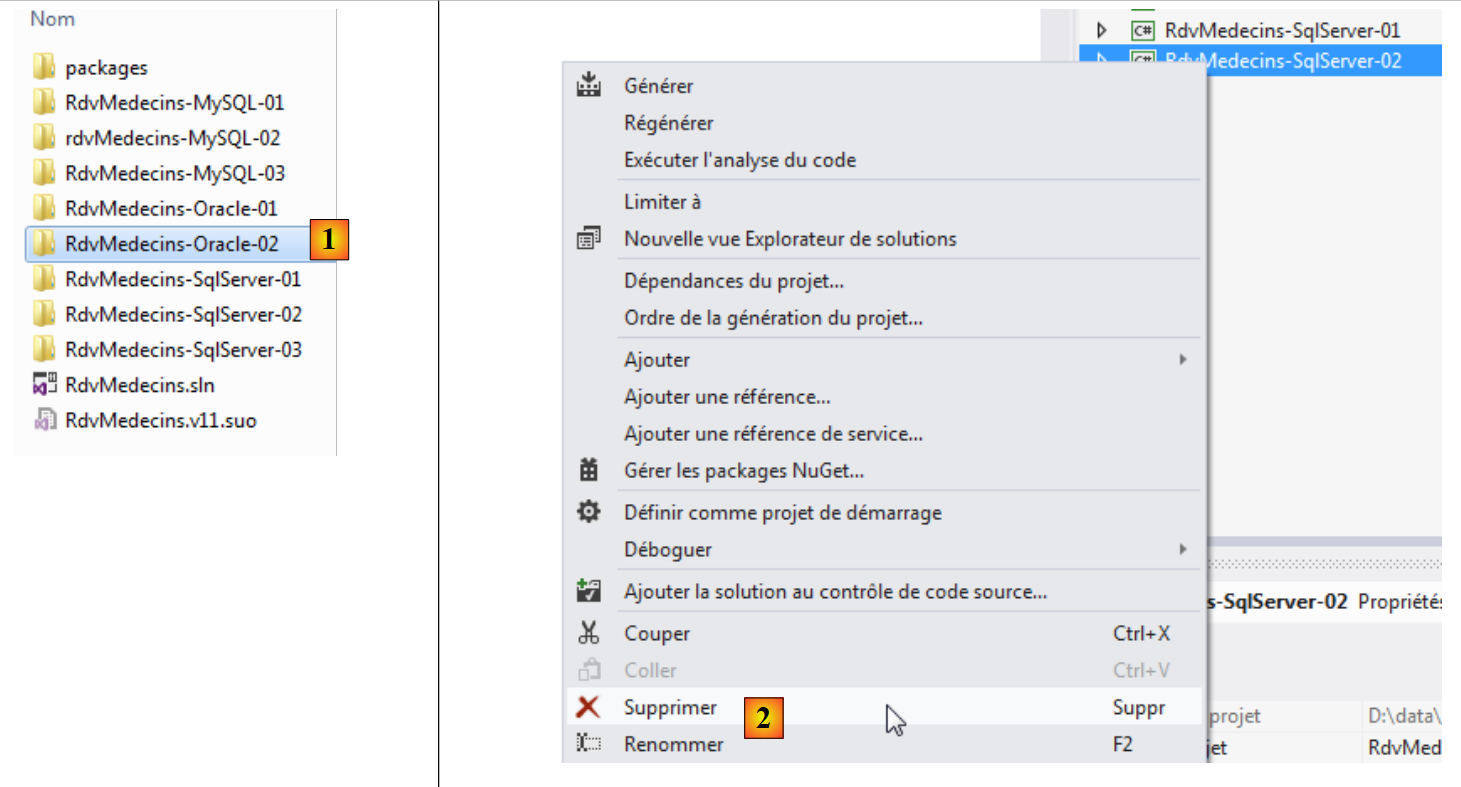

  • en [2], eliminamos el proyecto [RdvMedecins-SqlServer-02];

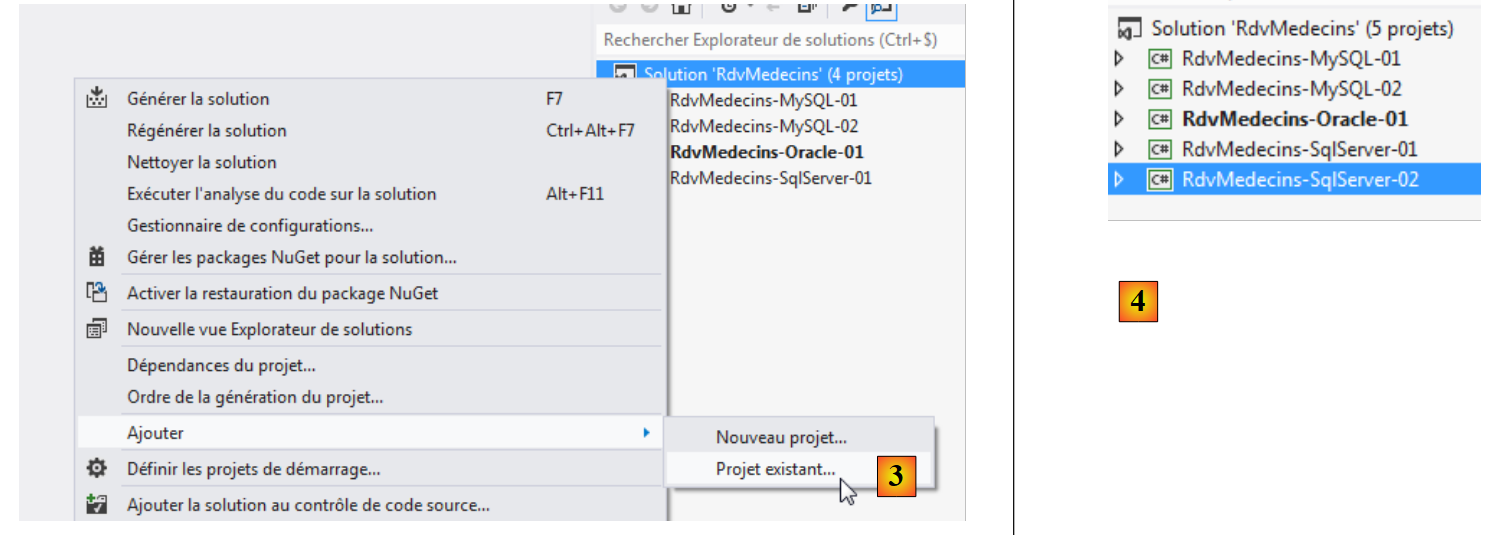

  • en [3], se añade un proyecto existente a la solución. Se toma de la carpeta [RdvMedecins-Oracle-02] que se acaba de crear;
  • en [4], el nuevo proyecto tiene el mismo nombre que el que se ha eliminado. Vamos a cambiarle el nombre;

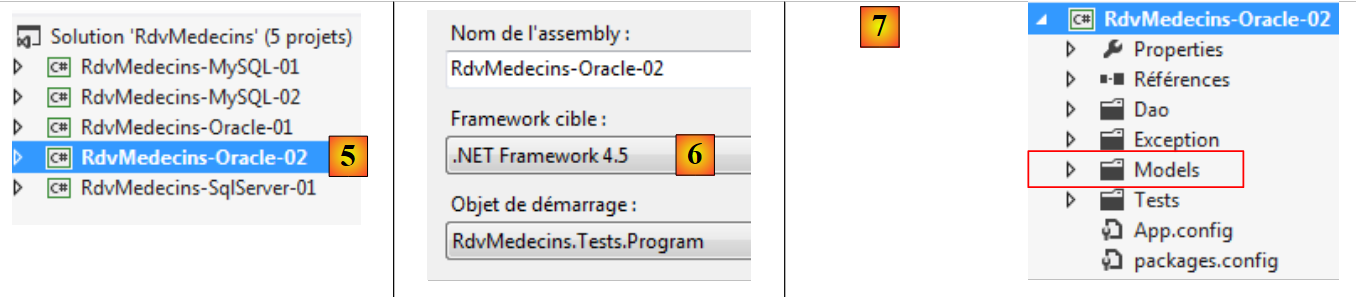

  • en [5], hemos cambiado el nombre del proyecto;
  • en [6], modificamos algunas de sus propiedades, como en este caso el nombre del ensamblado;
  • en [7], se elimina la carpeta [Models] para sustituirla por la carpeta [Models] del proyecto [RdvMedecins-Oracle-01]. De hecho, ambos proyectos comparten las mismas plantillas.

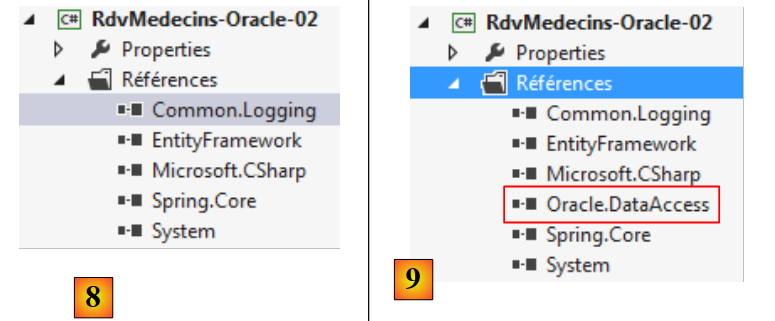

  • en [8], las referencias actuales del proyecto;
  • en [9], se ha añadido el conector ADO.NET de Oracle con la herramienta NuGet.

En el archivo [App.config], se sustituye la información de la base de datos SQL Server por la de la base de datos Oracle. Esta información se encuentra en el archivo [App.config] del proyecto [RdvMedecins-Oracle-01]:


<!-- cadena de conexión a la base de datos -->
  <connectionStrings>
    <add name="monContexte" connectionString="Data Source=(DESCRIPTION=(ADDRESS_LIST=(ADDRESS=(PROTOCOL=TCP)(HOST=localhost)(PORT=1521)))(CONNECT_DATA=(SERVER=DEDICATED)(SERVICE_NAME=XE)));User Id=RDVMEDECINS-EF;Password=rdvmedecins;" providerName="Oracle.DataAccess.Client" />
  </connectionStrings>
  <!-- el proveedor de fábrica -->
  <system.data>
    <DbProviderFactories>
      <remove invariant="Oracle.DataAccess.Client" />
      <add name="Oracle Data Provider for .NET" invariant="Oracle.DataAccess.Client" description="Oracle Data Provider for .NET" type="Oracle.DataAccess.Client.OracleClientFactory, Oracle.DataAccess, Version=4.112.3.0, Culture=neutral, PublicKeyToken=89b483f429c47342" />
    </DbProviderFactories>
  </system.data>

Los objetos gestionados por Spring también cambian. Actualmente tenemos:


  <!-- Configuración de Spring -->
  <spring>
    <context>
      <resource uri="config://spring/objects" />
    </context>
    <objects xmlns="http://www.springframework.net">
      <object id="rdvmedecinsDao" type="RdvMedecins.Dao.Dao,RdvMedecins-SqlServer-02" />
    </objects>
</spring>

La línea 7 hace referencia al ensamblado del proyecto [RdvMedecins-SqlServer-02]. El ensamblado es ahora [RdvMedecins-Oracle-02].

Una vez hecho esto, estamos listos para ejecutar la prueba de la capa [DAO]. Antes hay que asegurarse de rellenar la base de datos (programa [Fill] del proyecto [RdvMedecins-Oracle-01]). La prueba se realiza con éxito.

Creamos el DLL del proyecto tal y como se hizo para el proyecto [RdvMedecins-SqlServer-02] y reunimos eltodos los archivos DLL del proyecto en una carpeta [lib] creada en [RdvMedecins-Oracle-02]. Estas serán las referencias del proyecto web [RdvMedecins-Oracle-03] que vendrá a continuación.



Ya estamos listos para crear la capa [ASP.NET] de nuestra aplicación:

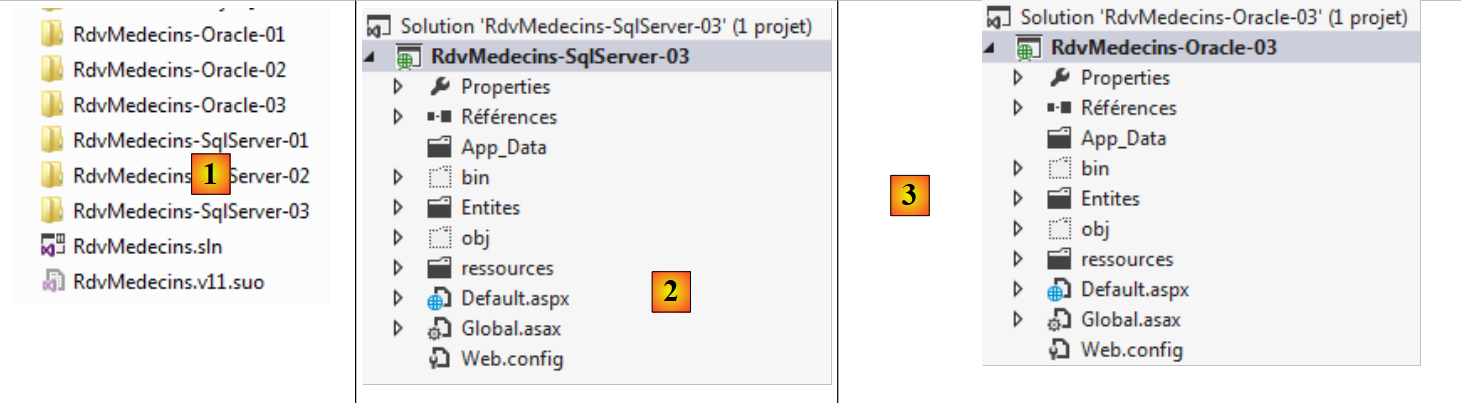

Partiremos del proyecto [RdvMedecins-SqlServer-03]. Duplicamos la carpeta de este proyecto en [RdvMedecins-Oracle-03] y [1]:

  • en [2], con VS 2012 Express para la web, abrimos la solución de la carpeta [RdvMedecins-Oracle-03];
  • en [3], cambiamos tanto el nombre de la solución como el del proyecto;
  • en [4], las referencias actuales del proyecto;
  • en [5], las eliminamos;
  • por [6], para sustituirlas por referencias a DLL, que acabamos de guardar en una carpeta [lib] del proyecto [RdvMedecins-Oracle-02].

Ahora solo nos queda modificar el archivo [Web.config]. Sustituimos su contenido actual por el contenido del archivo [App.config] del proyecto [RdvMedecins-Oracle-02]. Una vez hecho esto, ejecutamos el proyecto web. Funciona. No hay que olvidar rellenar la base de datos antes de ejecutar la aplicación web.

https://stahe.github.io
Este curso-tutorial escrito por Serge Tahé se pone a disposición del público según los términos de la Licencia Creative Commons Reconocimiento – Sin uso comercial – Compartir en las mismas condiciones 3.0 no adaptada.
