7. Caso práctico con Firebird 2.1

7.1. Instalación de las herramientas

Las herramientas que hay que instalar son las siguientes:

  • SGBD: [http://www.firebirdsql.org/en/firebird-2-1-5/];
  • una herramienta de administración: EMS, SQL Manager para InterBase/Firebird Freeware, [http://www.sqlmanager.net/fr/products/ibfb/manager/download].

En los ejemplos siguientes, el usuario es «sysdba» con la contraseña «masterkey».

Iniciemos Firebird y, a continuación, la herramienta [SQL Manager Lite for Firebird], con la que vamos a administrar SGBD.

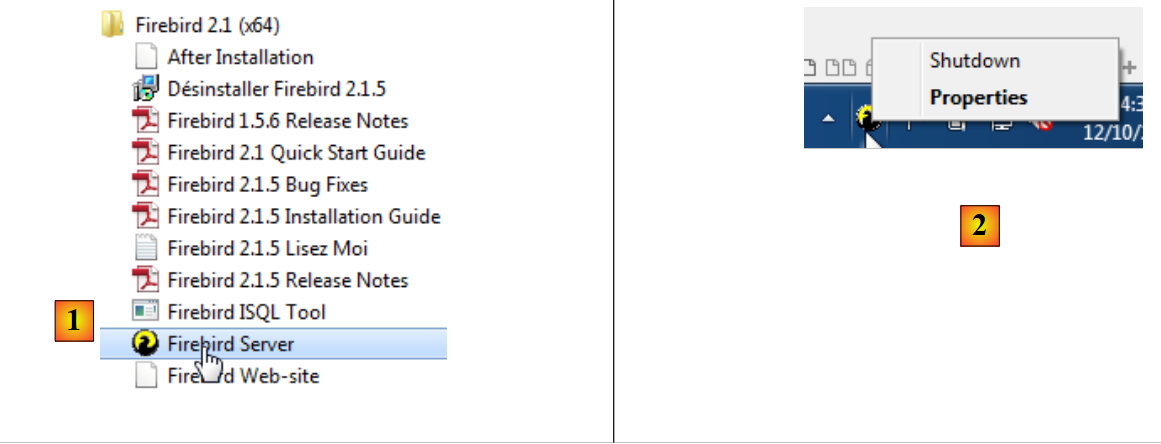

  • En [1], iniciamos Firebird (SGBD) desde el menú Inicio. En este caso, SGBD no se ha instalado como servicio de Windows;
  • en [2], el servicio se ha iniciado. Se ha instalado un icono en la parte inferior derecha de la pantalla. Al hacer clic con el botón derecho sobre él, se puede detener el SGBD.

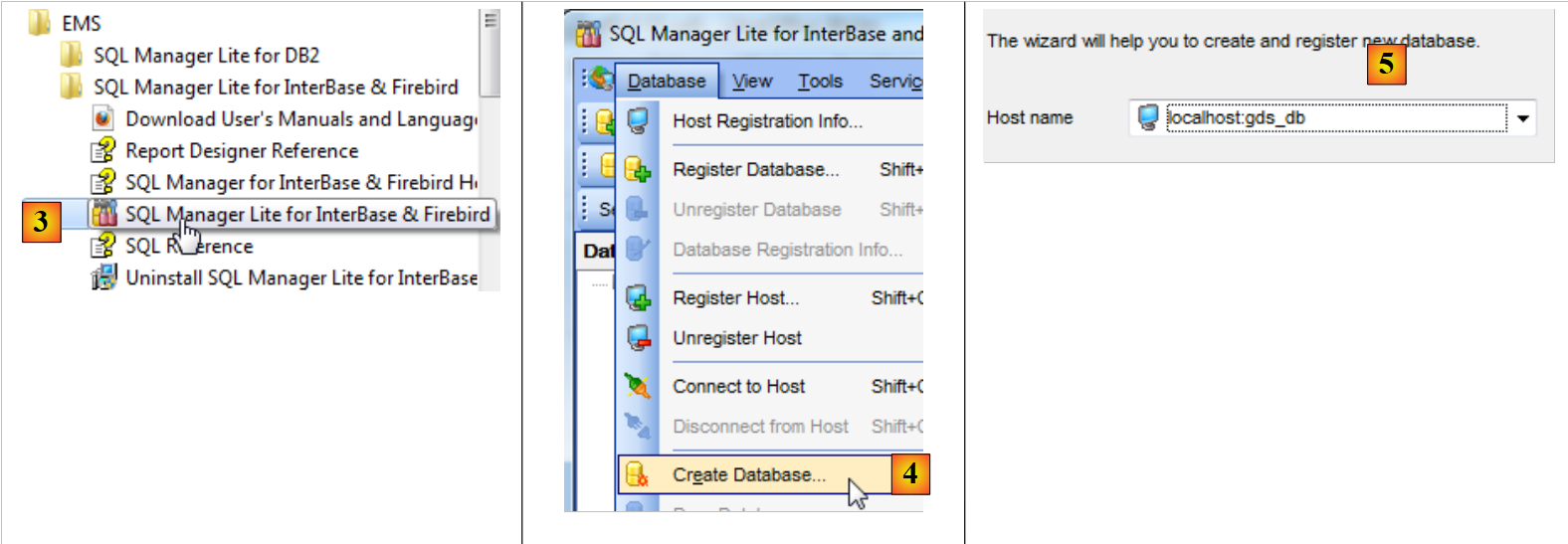

Ahora iniciamos la herramienta [SQL Manager Lite for Firebird], con la que vamos a administrar el SGBD [3].

  • En [4], creamos una nueva base;
  • en [5], aceptamos;
  • en [5], nos conectamos como SYSDBA / masterkey;

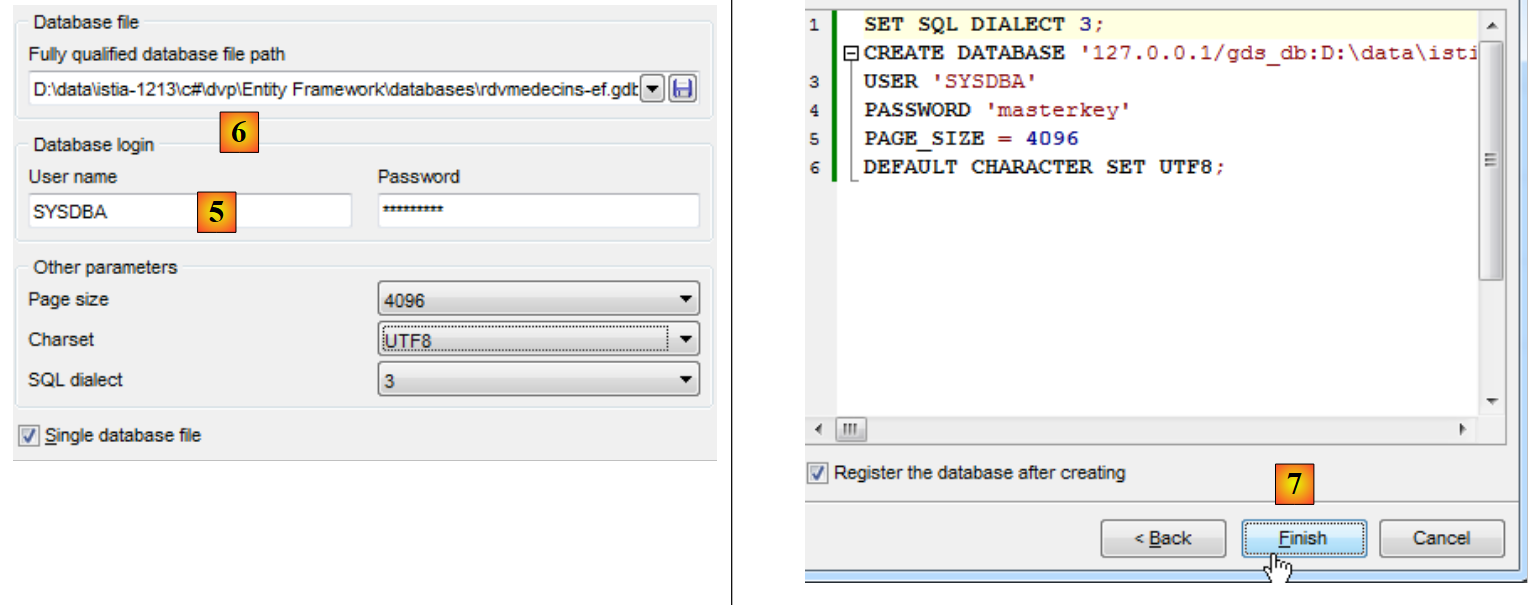

  • en [6], se indica la ubicación del archivo que se va a crear. De hecho, la base de datos se creará en un único archivo;
  • en [7], se valida la orden SQL que se va a ejecutar;

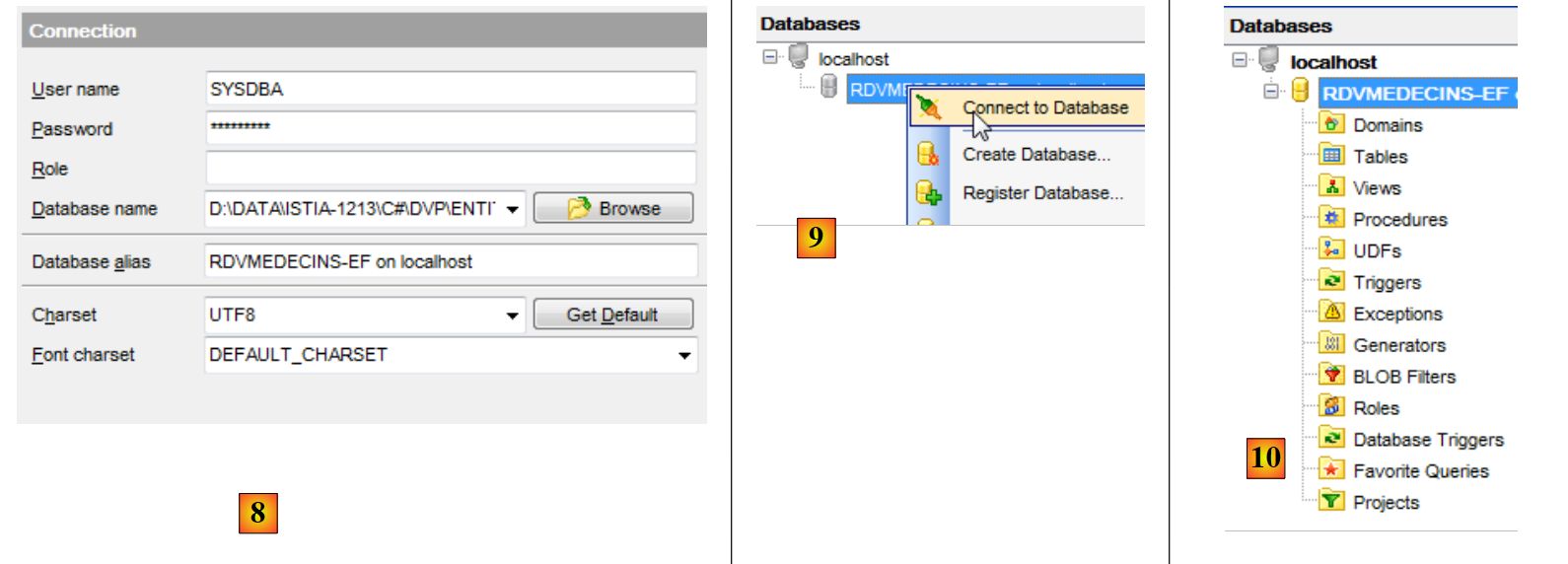

  • en [8], se ha creado la base de datos. Ahora debe guardarse en [EMS Manager]. La información es correcta. Se ejecuta [OK];
  • en [9], nos conectamos a ella;
  • en [10], [EMS Manager] muestra la base de datos, que por ahora está vacía.

Ahora vamos a conectar un proyecto VS 2012 a esta base de datos.

7.2. Creación de la base a partir de las entidades

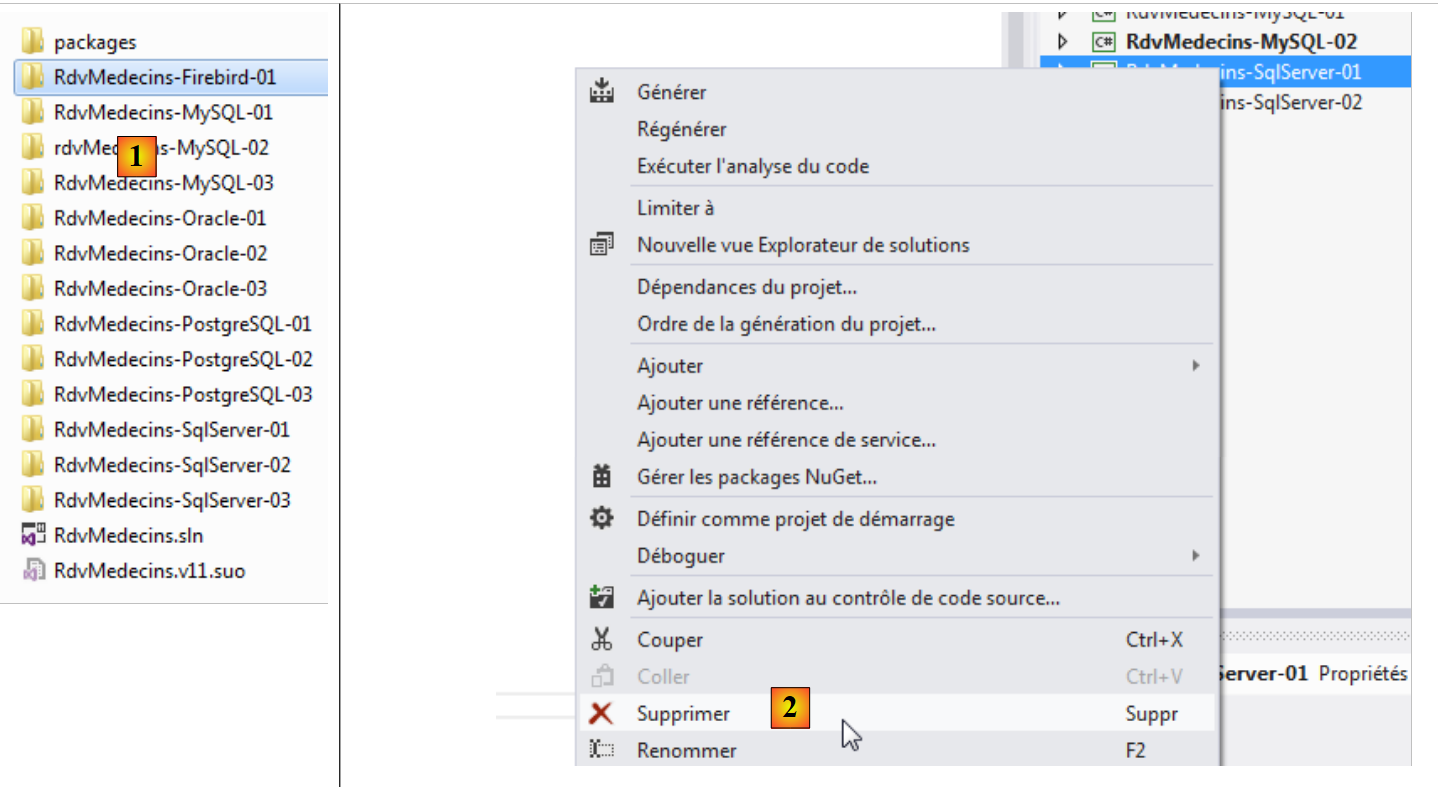

Empezamos duplicando la carpeta del proyecto [RdvMedecins-SqlServer-01] en [RdvMedecins-Firebird-01] y [1]:

  • en [2]; en VS 2012, eliminamos el proyecto [RdvMedecins-SqlServer-01] de la solución;

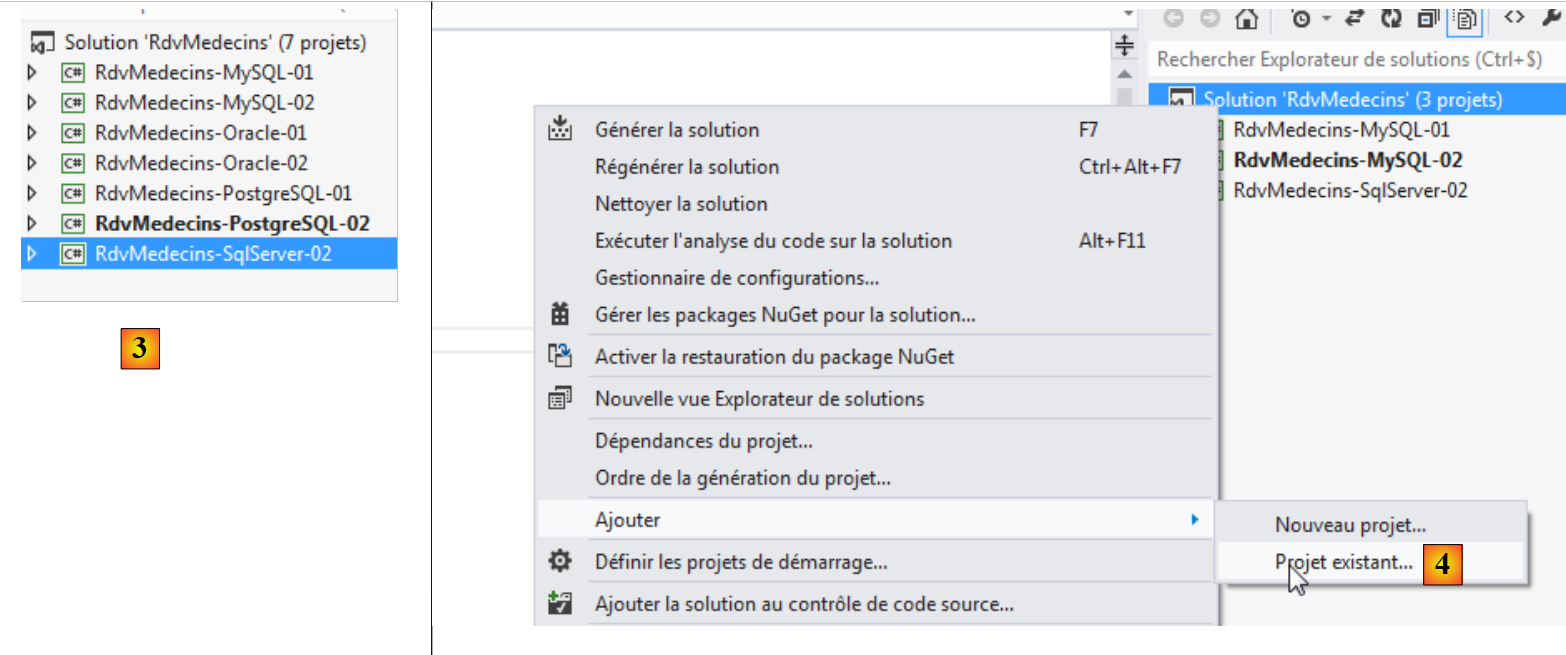

  • en [3], el proyecto se ha eliminado;
  • en [4], añadimos otro. Este se incluye en la carpeta [RdvMedecins-Firebird-01] que hemos creado anteriormente;

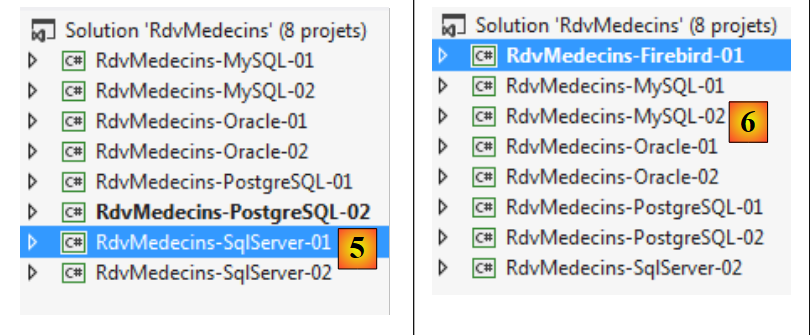

  • en [5], el proyecto cargado se llama [RdvMedecins-SqlServer-01];
  • en [6], le cambiamos el nombre a [RdvMedecins-Firebird-01]

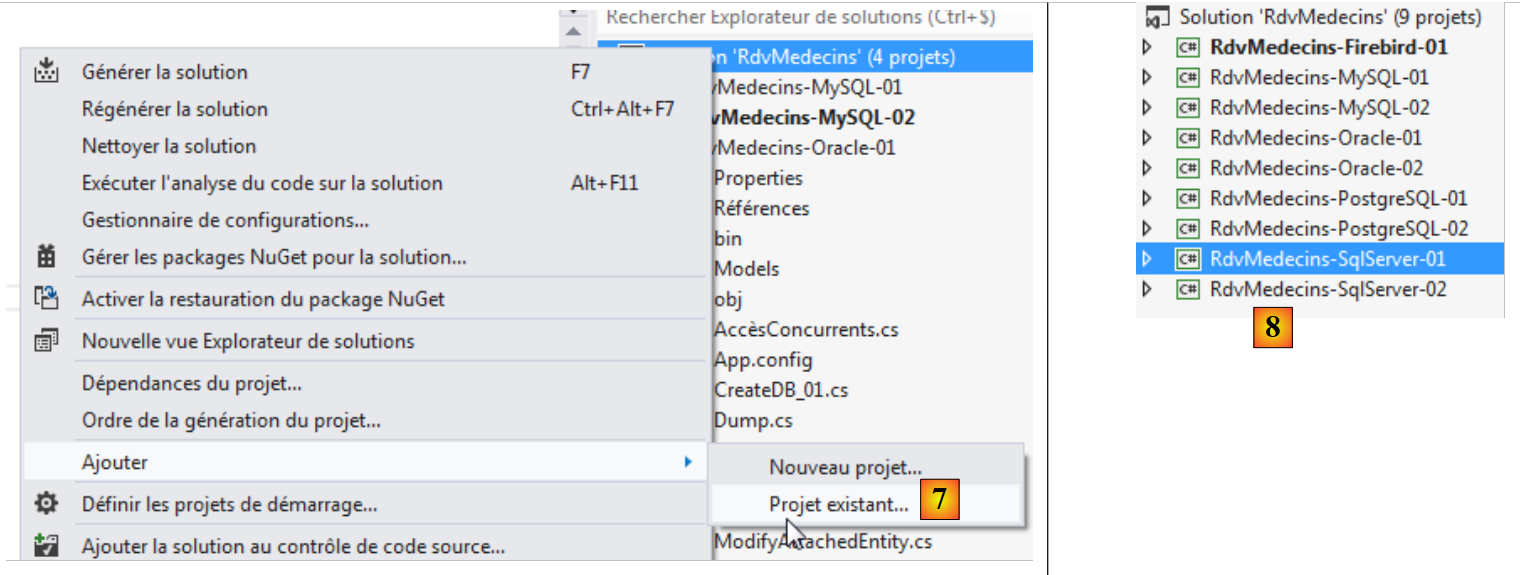

  • en [7], se añade otro proyecto a la solución. Este se encuentra en la carpeta [RdvMedecins-SqlServer-01] del proyecto que hemos eliminado de la solución anteriormente;
  • en [8], el proyecto [RdvMedecins-SqlServer-01] se ha vuelto a incorporar a la solución.

El proyecto [RdvMedecins-Firebird-01] es idéntico al proyecto [RdvMedecins-SqlServer-01]. Tenemos que realizar algunas modificaciones. En [App.config], vamos a modificar la cadena de conexión y el [DbProviderFactory], que debemos adaptar a cada SGBD.


<!-- cadena de conexión a la base de datos -->
  <connectionStrings>
    <add name="monContexte" connectionString="User=SYSDBA;Password=masterkey;Database=D:\data\istia-1213\c#\dvp\Entity Framework\databases\firebird\RDVMEDECINS-EF.GDB;DataSource=localhost;
Port=3050;Dialect=3;Charset=NONE;Role=;Connection lifetime=15;Pooling=true;MinPoolSize=0;MaxPoolSize=50;Packet Size=8192;ServerType=0;" providerName="FirebirdSql.Data.FirebirdClient" />
  </connectionStrings>
  <!-- el proveedor de fábrica -->
  <system.data>
    <DbProviderFactories>
      <add name="Firebird Client Data Provider" invariant="FirebirdSql.Data.FirebirdClient" description=".Net Framework Data Provider for Firebird" type="FirebirdSql.Data.FirebirdClient.FirebirdClientFactory, FirebirdSql.Data.FirebirdClient, Version=2.7.7.0, Culture=neutral, PublicKeyToken=3750abcc3150b00c" />
    </DbProviderFactories>
  </system.data>
  • línea 3: el usuario y su contraseña, así como la ruta completa a la base de datos Firebird;
  • líneas 8-10: el DbProviderFactory. La línea 9 hace referencia a un DLL [FirebirdSql.Data.FirebirdClient] que no tenemos. Se obtiene mediante NuGet y [1]:

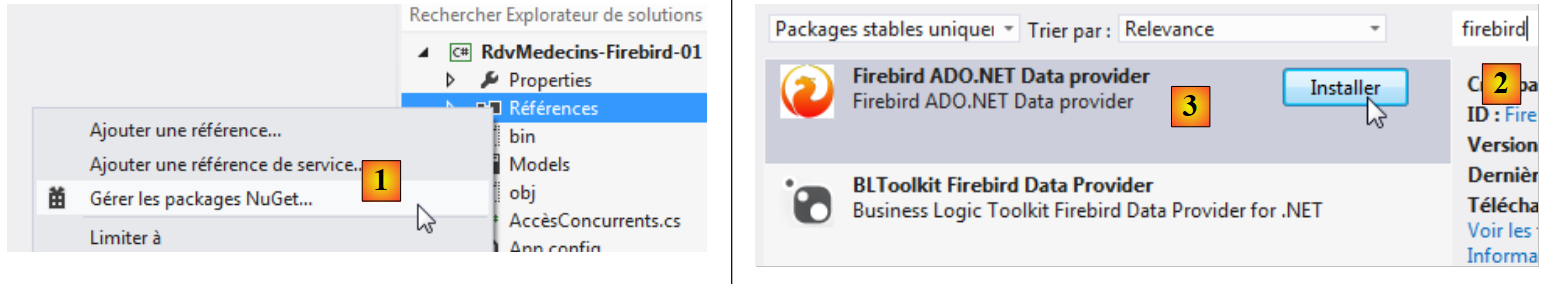

  • en [2], en el campo de búsqueda se escribe la palabra clave firebird;
  • en [3], se selecciona el paquete [Firebird ADO.NET Data Provider]. Se trata de un conector ADO.NET para Firebird;

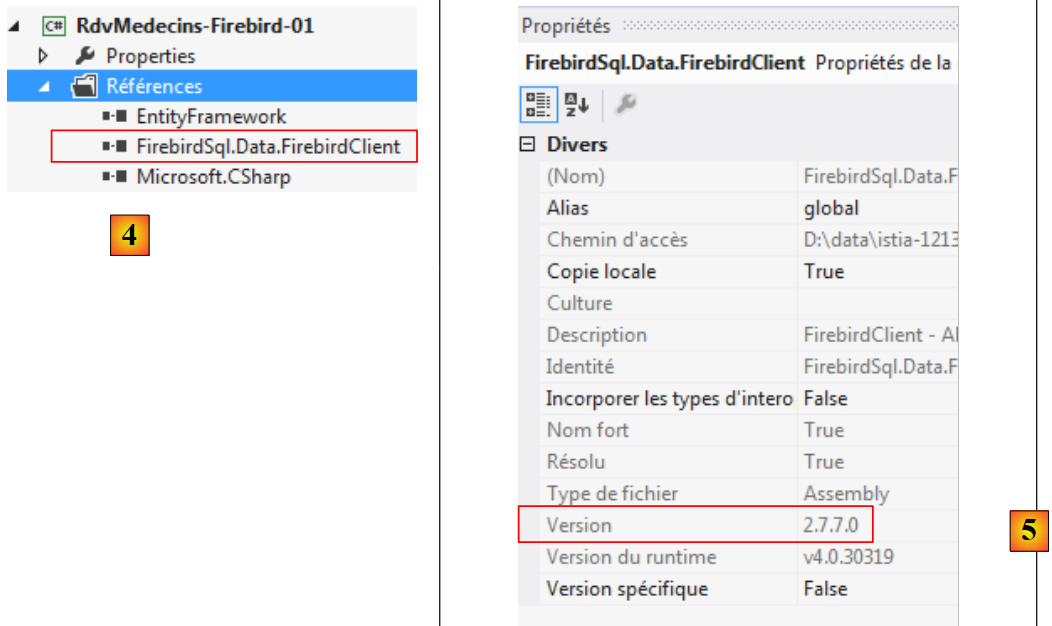

  • en [4], la nueva referencia;
  • en [5], en [App.config], hay que introducir la versión correcta de DLL. Se encuentra en sus propiedades.

En el archivo [Entites.cs], hay que adaptar el esquema de las tablas que se van a generar:


  [Table("MEDECINS")]
  public class Medecin : Personne
  {...}

  [Table("CLIENTS")]
  public class Client : Personne
  {...}

  [Table("CRENEAUX")]
  public class Creneau
  {...}

  [Table("RVS")]
  public class Rv
  {...}

En este caso, las tablas no tienen esquema.

Configuramos la ejecución del proyecto:

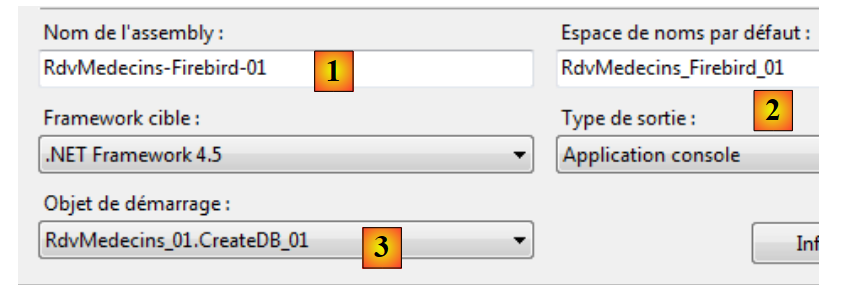

  • en [1], le damos otro nombre al ensamblado que se va a generar;
  • en [2], se asigna también otro espacio de nombres por defecto;
  • en [3], se indica el programa que se va a ejecutar.

En este punto, no hay errores de compilación. Ejecutemos el programa [CreateDB_01]. Se produce la siguiente excepción:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
Exception non gérée : System.Data.MetadataException: Le schéma spécifié n'est pas valide. Erreurs :
(11,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
(23,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
(33,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
(43,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
   à System.Data.Metadata.Edm.StoreItemCollection.Loader.ThrowOnNonWarningErrors
()
   ...
   à RdvMedecins_01.CreateDB_01.Main(String[] args) dans d:\data\istia-1213\c#\d
vp\Entity Framework\RdvMedecins\RdvMedecins-Oracle-01\CreateDB_01.cs:ligne 15

Recordamos haber tenido el mismo error con MySQL, Oracle y PostgreSQL. Está relacionado con el tipo del campo Timestamp de las entidades. Realizamos la misma modificación que con los dos SGBD anteriores. En las entidades, sustituimos las tres líneas


    [Column("TIMESTAMP")]
    [Timestamp]
    public byte[] Timestamp { get; set; }

por las siguientes:


    [ConcurrencyCheck]
    [Column("VERSIONING")]
    public int? Versioning { get; set; }

Por lo tanto, cambiamos el tipo de la columna de byte[] a int?. En el SGBD, utilizaremos procedimientos almacenados para incrementar este entero en una unidad cada vez que se inserte o modifique una línea.

Realizamos la modificación anterior en las cuatro entidades y, a continuación, volvemos a ejecutar la aplicación. Entonces obtenemos el siguiente error:

1
2
3
4
5
Exception non gérée : FirebirdSql.Data.FirebirdClient.FbException: lock time-out on wait transaction object D:\DATA\ISTIA-1213\C#\DVP\ENTITY FRAMEWORK\DATABASES\FIREBIRD\RDVMEDECINS-EF.GDB está en uso ---> FirebirdSql.Data.Common.IscException: tiempo de espera de bloqueo agotado en la transacción en espera
object D:\DATA\ISTIA-1213\C#\DVP\ENTITY FRAMEWORK\DATABASES\FIREBIRD\RDVMEDECINS
-EF.GDB is in use
...
   à RdvMedecins_01.CreateDB_01.Main(String[] args) dans d:\data\istia-1213\c#\dvp\Entity Framework\RdvMedecins\RdvMedecins-Firebird-01\CreateDB_01.cs:línea 15

La línea 1 indica que la base de datos está en uso. Me parece que no era así y no he conseguido resolver este problema.

Da igual. Vamos a crear la base de datos [RDVMEDECINS-EF] manualmente con la herramienta [EMS Manager for Firebird]. No describiremos todos los pasos, sino solo los más importantes.

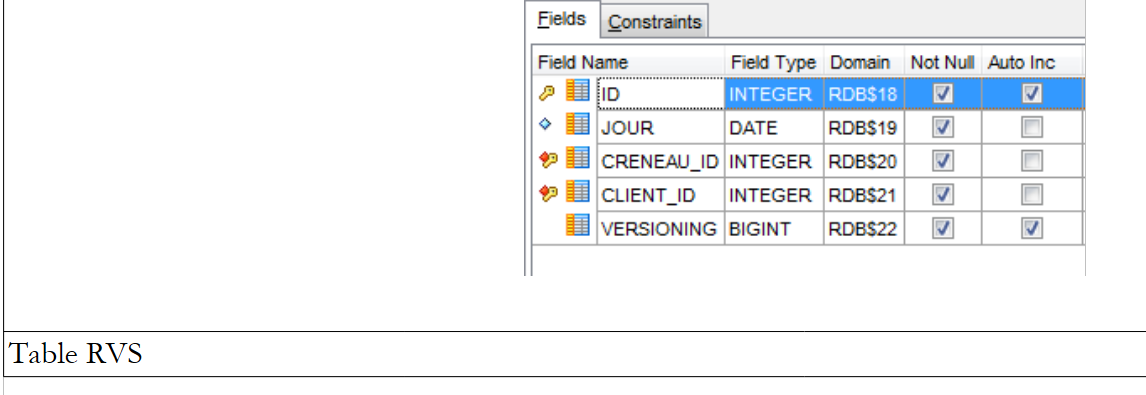

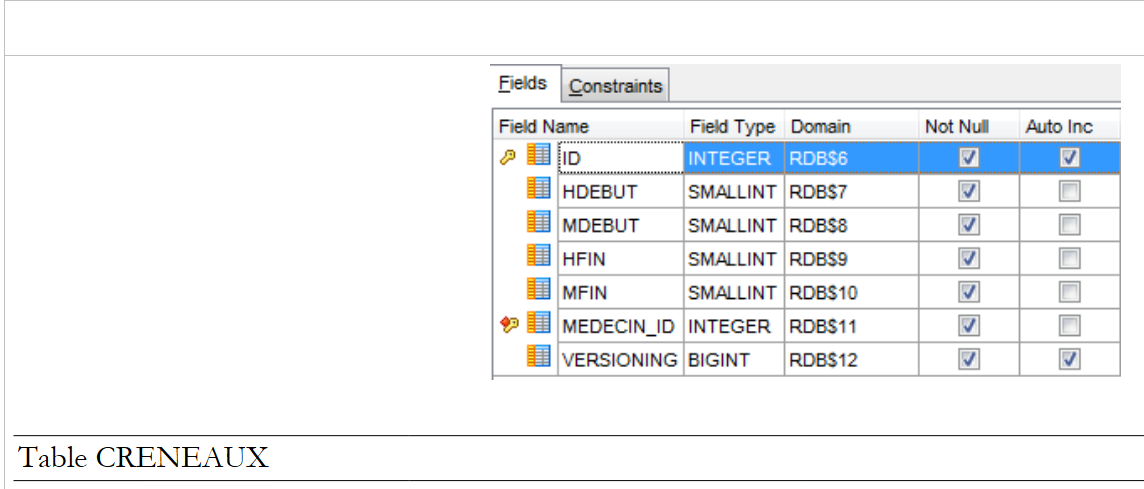

La base de datos Firebird tendrá la siguiente estructura:

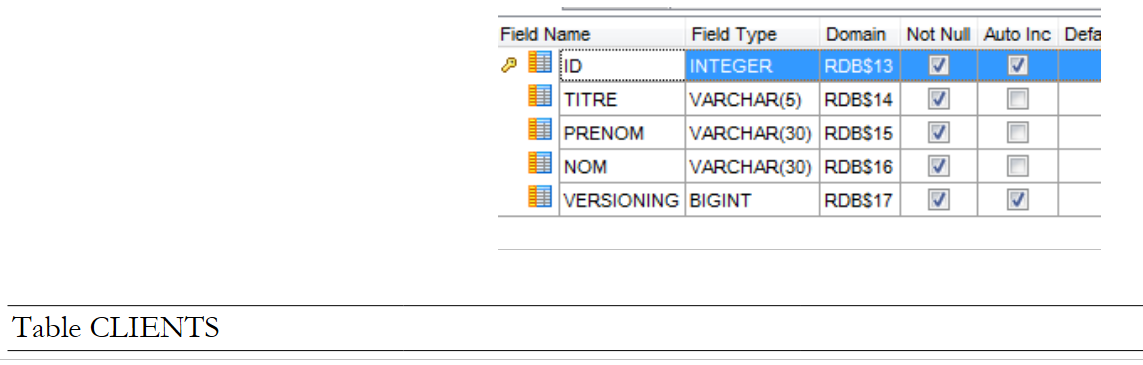

Las tablas

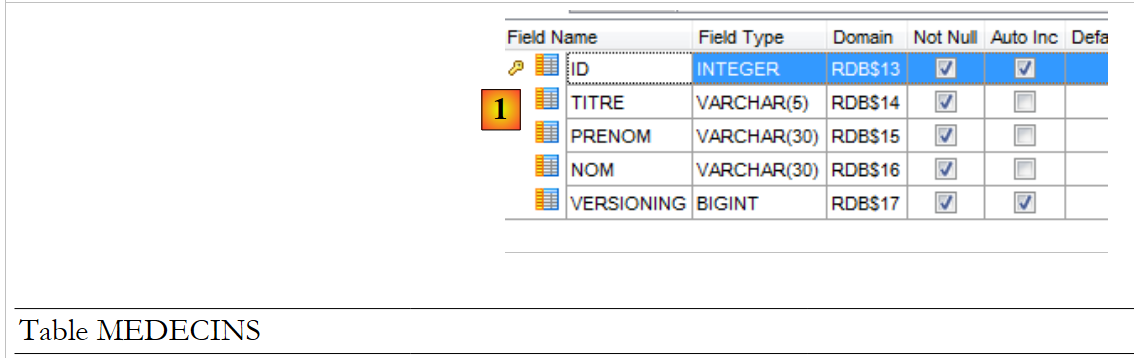

  • en [1], ID es una clave primaria con el atributo Autoincrement. Se generará automáticamente mediante SGBD;

Las distintas tablas tienen las claves primarias y externas que tenían esas mismas tablas en los ejemplos anteriores. Las claves externas tienen el atributo ON, DELETE y CASCADE.

Los generadores

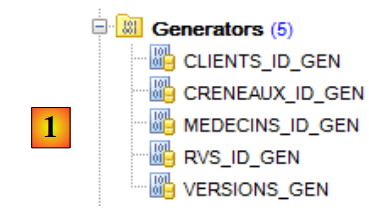

Al igual que con Oracle y PostgreSQL, hemos creado generadores de números consecutivos. Hay cinco: [1].

  • [CLIENTS_ID_GEN] se utilizará para generar la clave primaria de la tabla [CLIENTS];
  • [MEDECINS_ID_GEN] se utilizará para generar la clave primaria de la tabla [MEDECINS];
  • [CRENEAUX_ID_GEN] se utilizará para generar la clave primaria de la tabla [CRENEAUX];
  • [RVS_ID_GEN] se utilizará para generar la clave primaria de la tabla [RVS];
  • [VERSIONS_GEN] se utilizará para generar los valores de las columnas [VERSIONING] de todas las tablas.

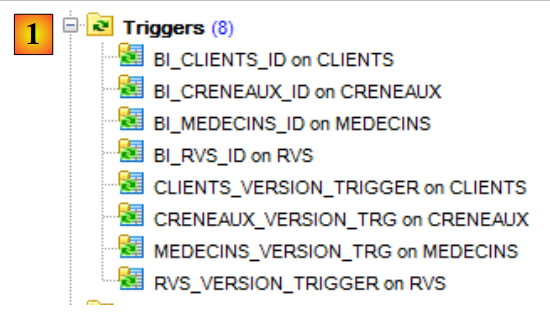

Los disparadores

Un disparador es un procedimiento ejecutado por SGBD antes o después de un evento (inserción, modificación, eliminación) en una tabla. Tenemos 8 disparadores [1]:

Veamos el código DDL del disparador [BI_CLIENTS_ID] que alimenta la columna [ID] de la tabla [CLIENTS]:

1
2
3
4
5
6
7
8
CREATE TRIGGER BI_CLIENTS_ID FOR CLIENTS
ACTIVE BEFORE INSERT
POSITION 0
AS
BEGIN
  IF (NEW.ID IS NULL) THEN
      NEW.ID = GEN_ID(CLIENTS_ID_GEN, 1);
END^
  • línea 2: antes de cada inserción en la tabla [CLIENTS];
  • líneas 6-7: si la columna ID es NULL, entonces se le asigna el siguiente valor del generador de números [CLIENTS_ID_GEN].

Todos los disparadores [ BI_CLIENTS_ID, BI_MEDECINS_ID, BI_CRENEAUX_ID, BI_RVS_ID] se construyen de la misma manera.

Veamos ahora el código DDL del disparador [CLIENTS_VERSION_TRIGGER] que alimenta la columna [VERSIONING] de la tabla [CLIENTS]:

1
2
3
4
5
6
7
CREATE TRIGGER CLIENTS_VERSION_TRIGGER FOR CLIENTS
ACTIVE BEFORE INSERT OR UPDATE
POSITION 1
AS
BEGIN
  NEW."VERSIONING" = GEN_ID(VERSIONS_GEN,1);
END^
  • líneas 1-3: antes de cada operación INSERT o UPDATE en la tabla [CLIENTS];
  • línea 6: la columna ["VERSIONING"] recibe el siguiente valor del generador de números [VERSIONS_GEN]. Este generador alimenta las columnas ["VERSIONING"] de las cuatro tablas.

Los disparadores [MEDECINS_VERSION_TRIGGER, CRENEAUX_VERSION_TRIGGER, RVS_VERSION_TRIGGER] son similares.

El script de generación de las tablas de la base de datos Firebird [RDVMEDECINS-EF] se ha colocado en la carpeta [RdvMedecins / databases / Firebird]. El lector podrá cargarlo y ejecutarlo para crear sus tablas.

Una vez hecho esto, se pueden ejecutar los distintos programas del proyecto. Ofrecen los mismos resultados que con SQL Server, salvo el programa [ModifyDetachedEntities], que se cuelga por la misma razón por la que se colgaba con Oracle y MySQL. El problema se resuelve de la misma manera. Basta con copiar el programa [ModifyDetachedEntities] del proyecto [RdvMedecins-Oracle-01] al proyecto [RdvMedecins-Firebird-01].

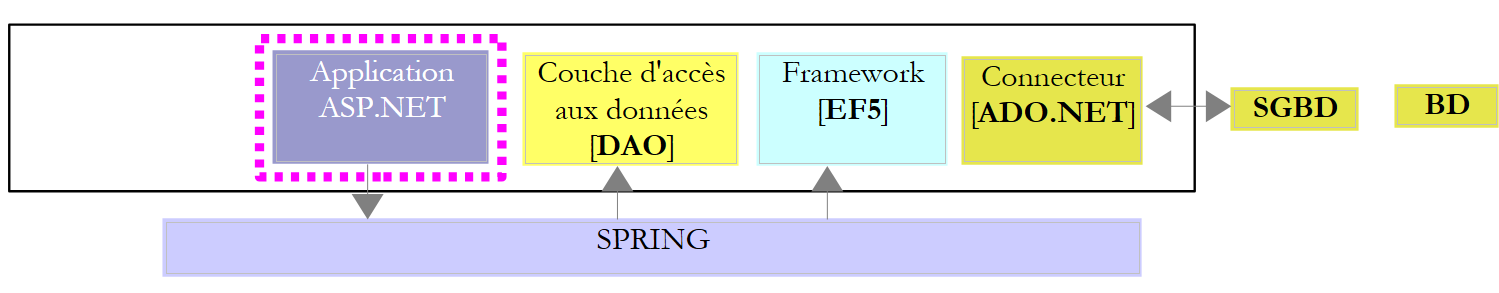

7.3. Arquitectura multicapa basada en EF 5

Volvemos a nuestro caso práctico descrito en el apartado 2.

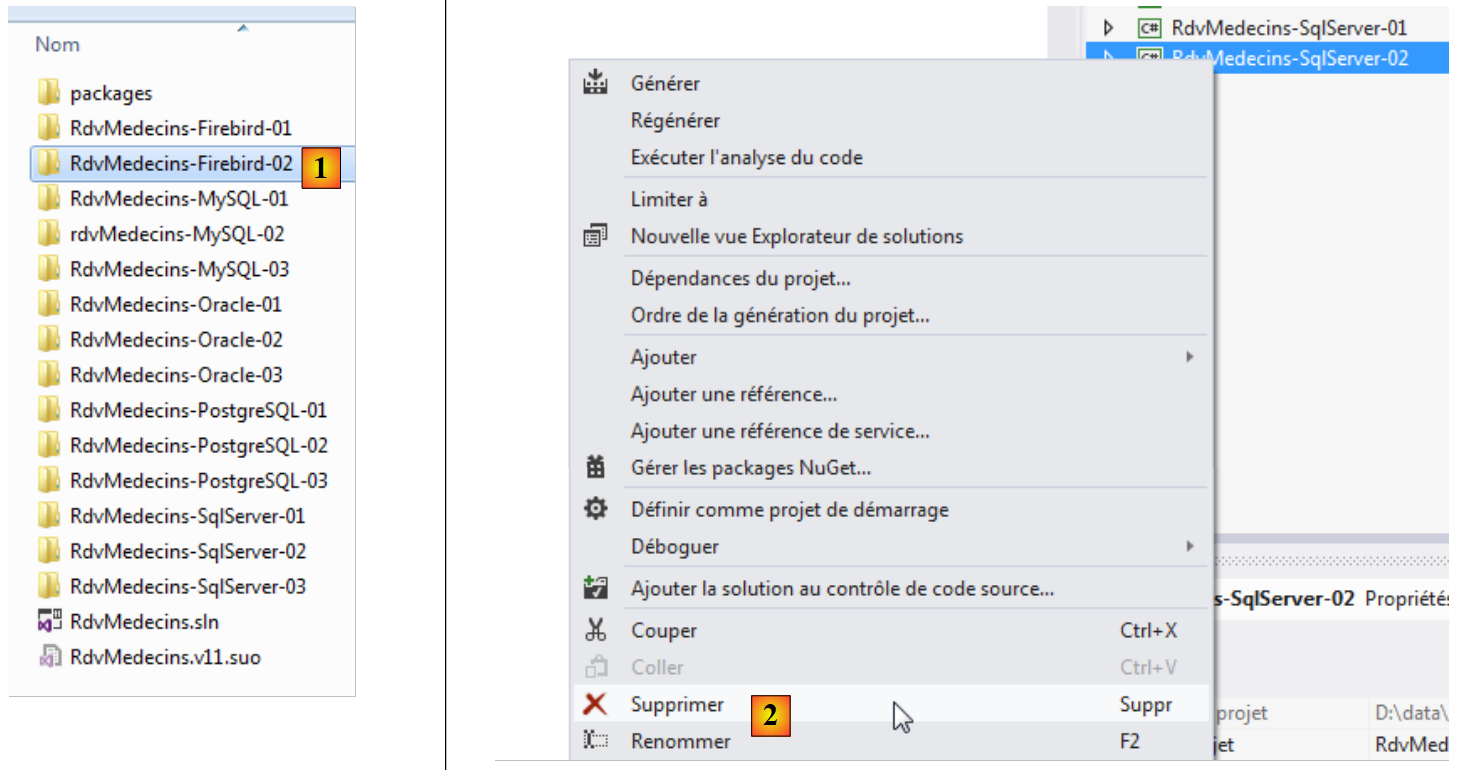

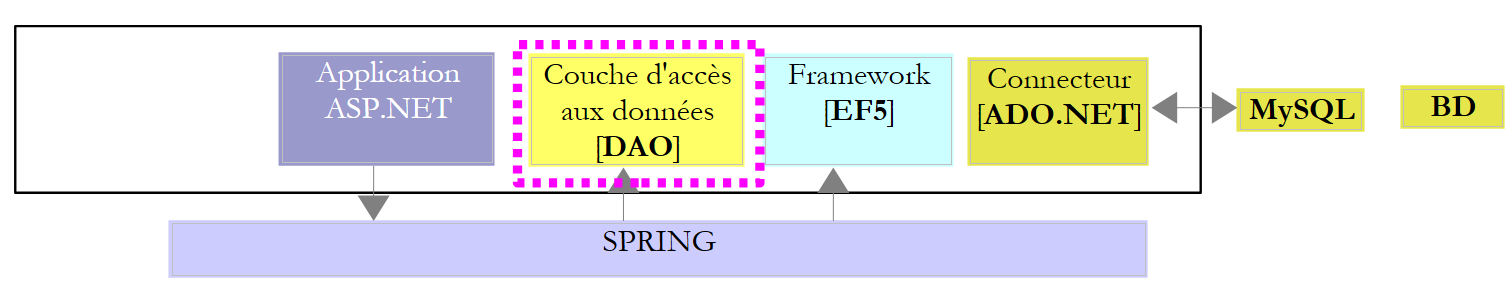

Vamos a empezar por crear la capa de acceso a los datos [DAO]. Para ello, duplicamos el proyecto de consola VS 2012 [RdvMedecins-SqlServer-02] en [RdvMedecins-Firebird-02] [1]:

  • en [2], eliminamos el proyecto [RdvMedecins-SqlServer-02];

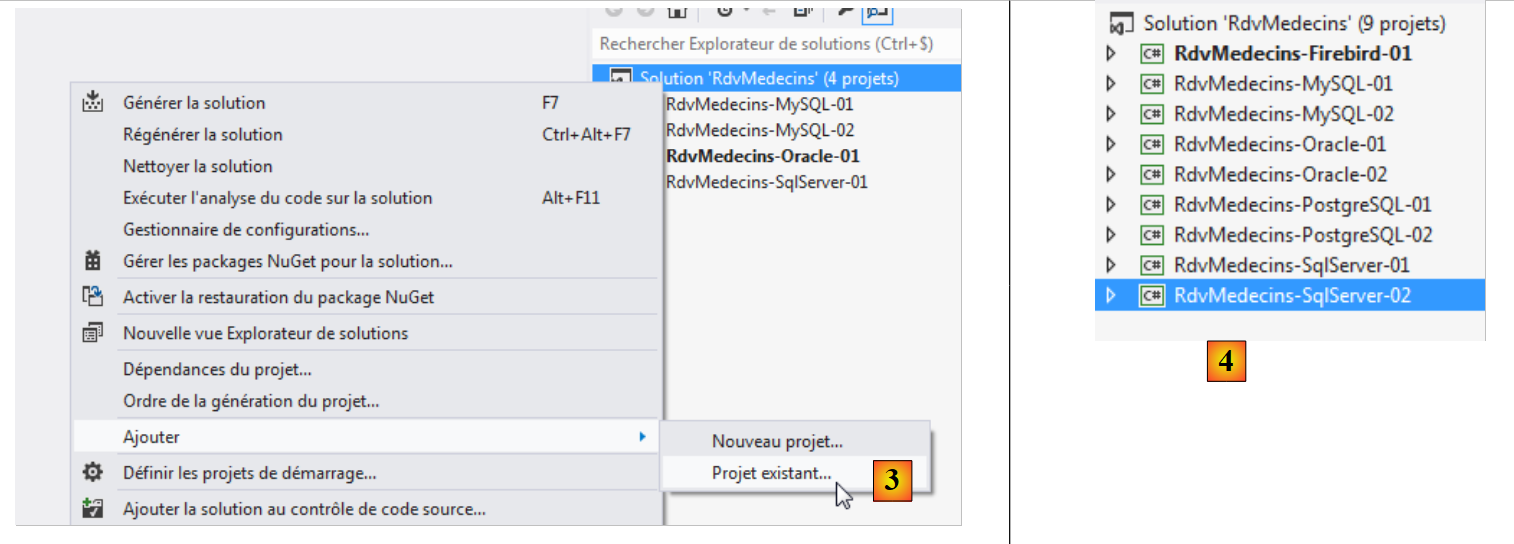

  • en [3], se añade un proyecto existente a la solución. Se toma de la carpeta [RdvMedecins-Firebird-02] que se acaba de crear;

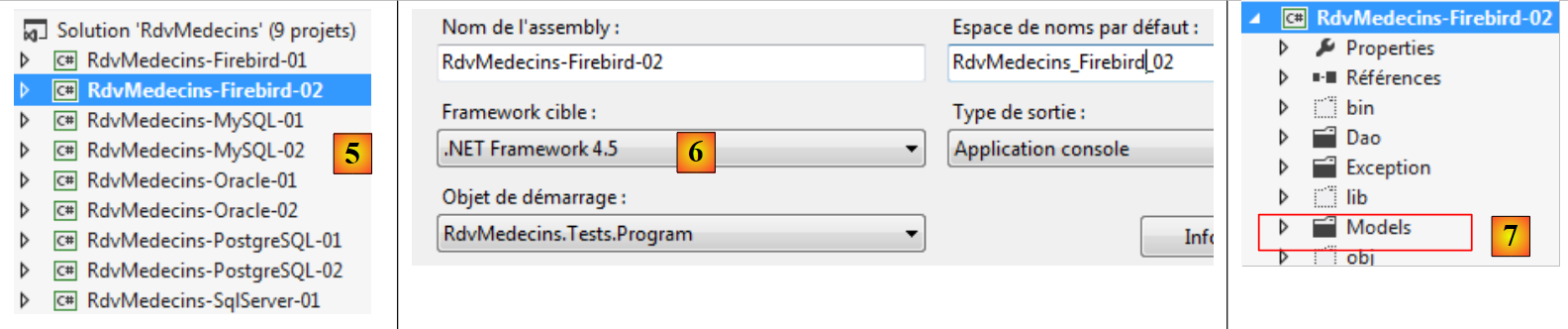

  • en [4], el nuevo proyecto tiene el mismo nombre que el que se ha eliminado. Vamos a cambiarle el nombre;
  • en [5], hemos cambiado el nombre del proyecto;
  • en [6], se modifican algunas de sus propiedades, como en este caso el nombre del ensamblado;
  • en [7], se elimina la carpeta [Models] para sustituirla por la carpeta [Models] del proyecto [RdvMedecins-Firebird-01]. De hecho, ambos proyectos comparten las mismas plantillas.

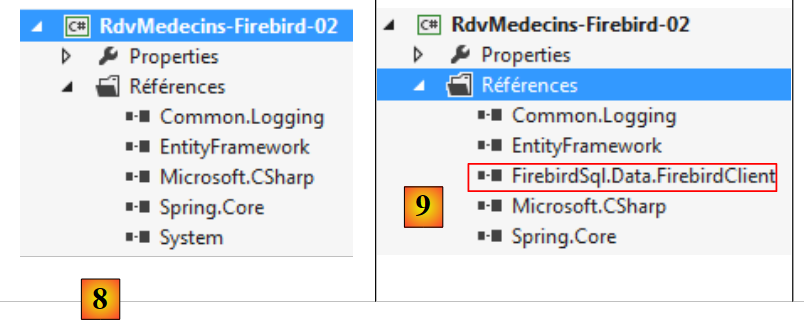

  • en [8], las referencias actuales del proyecto;
  • en [9], se ha añadido el conector ADO.NET de Firebird con la herramienta NuGet.

En el archivo [App.config], se sustituye la información de la base de datos SQL Server por la de la base de datos Firebird. Esta información se encuentra en el archivo [App.config] del proyecto [RdvMedecins-Firebird-01]:


<!-- cadena de conexión a la base de datos -->
  <connectionStrings>
    <add name="monContexte" connectionString="User=SYSDBA;Password=masterkey;Database=D:\data\istia-1213\c#\dvp\Entity Framework\databases\firebird\RDVMEDECINS-EF.GDB;DataSource=localhost;
Port=3050;Dialect=3;Charset=NONE;Role=;Connection lifetime=15;Pooling=true;MinPoolSize=0;MaxPoolSize=50;Packet Size=8192;ServerType=0;" providerName="FirebirdSql.Data.FirebirdClient" />
  </connectionStrings>
  <!-- el proveedor de fábrica -->
  <system.data>
    <DbProviderFactories>
      <add name="Firebird Client Data Provider" invariant="FirebirdSql.Data.FirebirdClient" description=".Net Framework Data Provider for Firebird" type="FirebirdSql.Data.FirebirdClient.FirebirdClientFactory, FirebirdSql.Data.FirebirdClient, Version=2.7.7.0, Culture=neutral, PublicKeyToken=3750abcc3150b00c" />
    </DbProviderFactories>
  </system.data>

Los objetos gestionados por Spring también cambian. Actualmente tenemos:


  <!-- configuración de Spring -->
  <spring>
    <context>
      <resource uri="config://spring/objects" />
    </context>
    <objects xmlns="http://www.springframework.net">
      <object id="rdvmedecinsDao" type="RdvMedecins.Dao.Dao,RdvMedecins-SqlServer-02" />
    </objects>
</spring>

La línea 7 hace referencia al ensamblado del proyecto [RdvMedecins-SqlServer-02]. El ensamblado es ahora [RdvMedecins-Firebird-02].

Una vez hecho esto, estamos listos para ejecutar la prueba de la capa [DAO]. Antes hay que asegurarse de rellenar la base (programa [Fill] del proyecto [RdvMedecins-Firebird-01]). La prueba se supera.

Creamos el DLL del proyecto tal y como se hizo para el proyecto [RdvMedecins-SqlServer-02] y reunimos eltodos los archivos DLL del proyecto en una carpeta [lib] creada en [RdvMedecins-Firebird-02]. Estas serán las referencias del proyecto web [RdvMedecins-Firebird-03] que vendrá a continuación.



Ya estamos listos para crear la capa [ASP.NET] de nuestra aplicación:

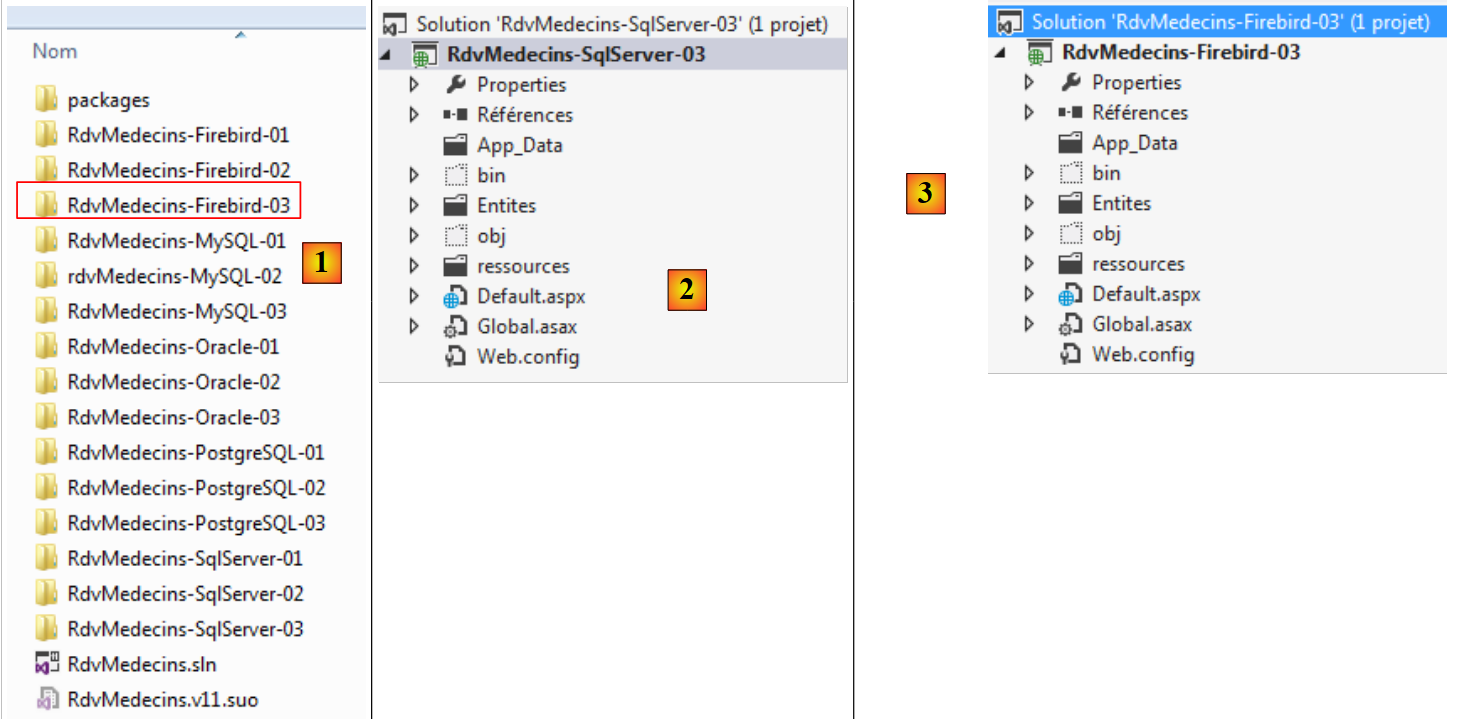

Partiremos del proyecto [RdvMedecins-SqlServer-03]. Duplicamos la carpeta de este proyecto en [RdvMedecins-Firebird-03] y [1]:

  • en [2], con VS 2012 Express para la web, abrimos la solución de la carpeta [RdvMedecins-Firebird-03];
  • en [3], cambiamos tanto el nombre de la solución como el del proyecto;

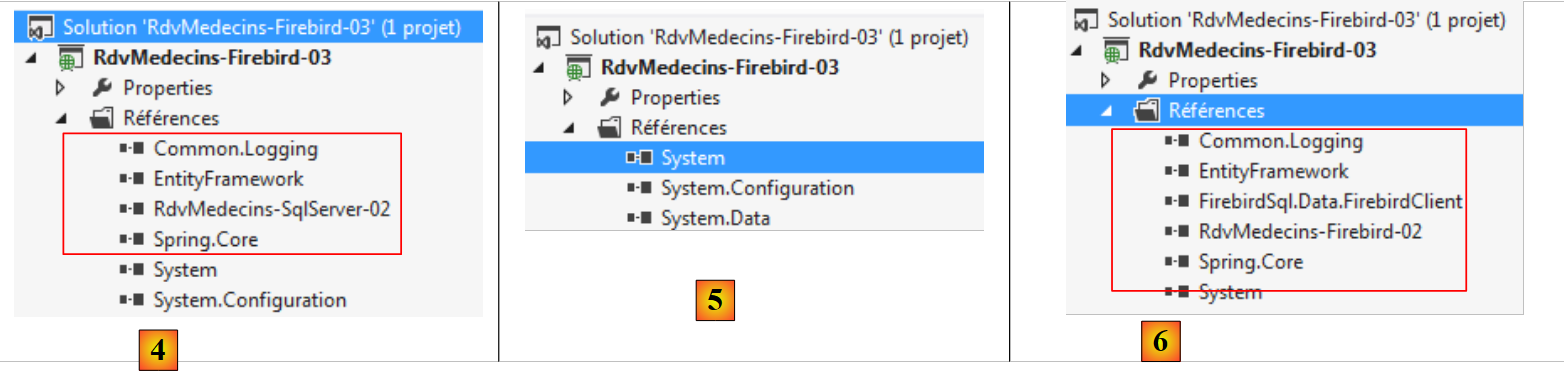

  • en [4], las referencias actuales del proyecto;
  • en [5], las eliminamos;
  • en [6], para sustituirlas por referencias a DLL, que acabamos de guardar en una carpeta [lib] del proyecto [RdvMedecins-Firebird-02].

Ahora solo nos queda modificar el archivo [Web.config]. Sustituimos su contenido actual por el contenido del archivo [App.config] del proyecto [RdvMedecins-Firebird-02]. Una vez hecho esto, ejecutamos el proyecto web. Funciona. No hay que olvidar rellenar la base de datos antes de ejecutar la aplicación web.
