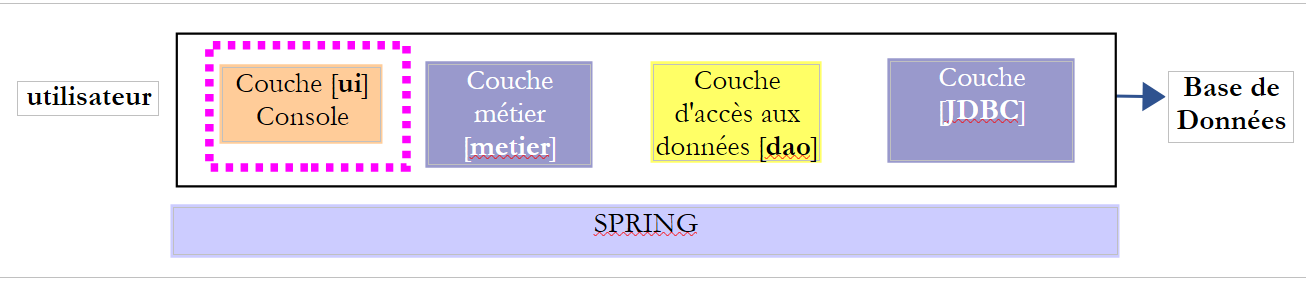

9. [TD]: Implementierung der [UI]-Schicht mit einem Konsolenprogramm

Stichworte: mehrschichtige Architektur, Spring, Dependency Injection.

9.1. Support

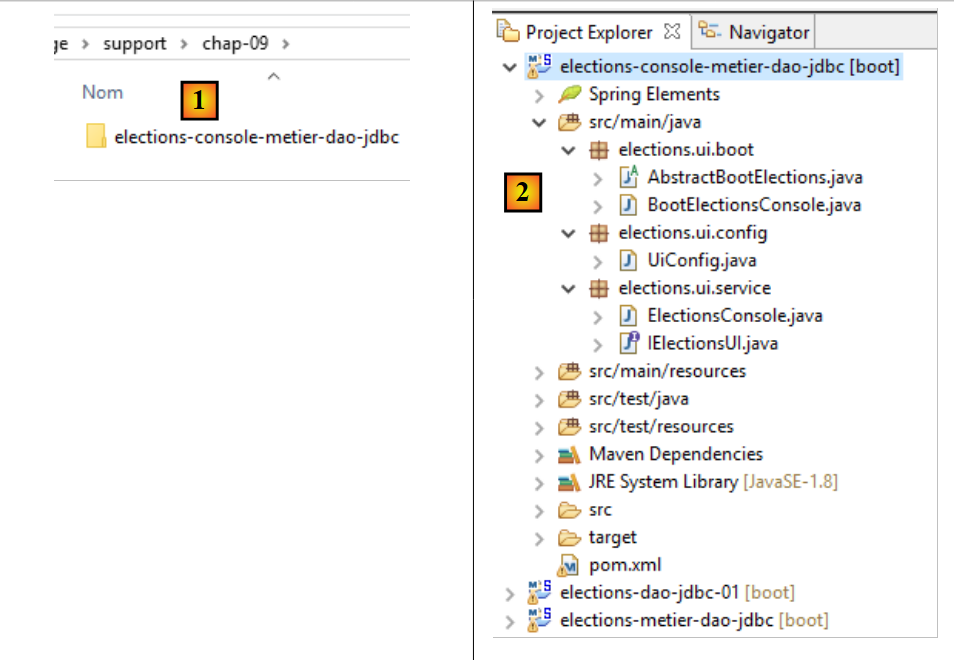

In [1] enthält der Ordner [support / chap-09] das Eclipse-Projekt für die [UI]-Schicht der Konsolenanwendung.

9.2. Maven-Konfiguration

Das Eclipse-Projekt [elections-ui-metier-dao-jdbc] wird durch die folgende Maven-Datei [pom.xml] konfiguriert:


<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <groupId>istia.st.elections</groupId>
    <artifactId>elections-ui-metier-dao-jdbc</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <name>elections-ui-metier-dao-jdbc</name>

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>1.2.7.RELEASE</version>
    </parent>

    <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <java.version>1.8</java.version>
    </properties>

    <dependencies>
        <!-- business -->
        <dependency>
            <groupId>istia.st.elections</groupId>
            <artifactId>elections-metier-dao-jdbc</artifactId>
            <version>0.0.1-SNAPSHOT</version>
        </dependency>
        <!-- Spring Boot -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot</artifactId>
            <scope>test</scope>
        </dependency>
        <!-- Spring Boot Test -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>

    <!-- plugins -->
    <build>
        <plugins>
            <plugin>
                <artifactId>maven-assembly-plugin</artifactId>
                <configuration>
                    <archive>
                        <manifest>
                            <mainClass>config.AppConfig</mainClass>
                        </manifest>
                    </archive>
                    <descriptorRefs>
                        <descriptorRef>jar-with-dependencies</descriptorRef>
                    </descriptorRefs>
                </configuration>
            </plugin>
            <!-- to install the project artifact in the local Maven repository -->
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-surefire-plugin</artifactId>
                <version>2.18.1</version>
            </plugin>
        </plugins>
    </build>
</project>
  • Zeilen 22–26: Wir importieren das Archiv der [Business]-Schicht und damit auch das Archiv der [DAO]-Schicht;

9.3. Spring-Konfiguration



Die Klasse [UiConfig] konfiguriert die Spring-Anwendung:


package elections.ui.config;

import org.springframework.context.annotation.ComponentScan;
import org.springframework.context.annotation.Import;

import elections.metier.config.MetierConfig;

@Import(MetierConfig.class)
@ComponentScan(basePackages = { "elections.ui.service" })
public class UiConfig {
}
  • Zeile 8: Wir importieren die in der [business]-Schicht definierten Beans. Diese Schicht hat bereits die in der [DAO]-Schicht definierten Beans importiert. Wir haben daher hier Zugriff auf die Beans aus allen drei Schichten;
  • Zeile 9: Das Paket [elections.ui.service] enthält weitere Beans;

9.4. Die Schnittstelle der [UI]-Schicht

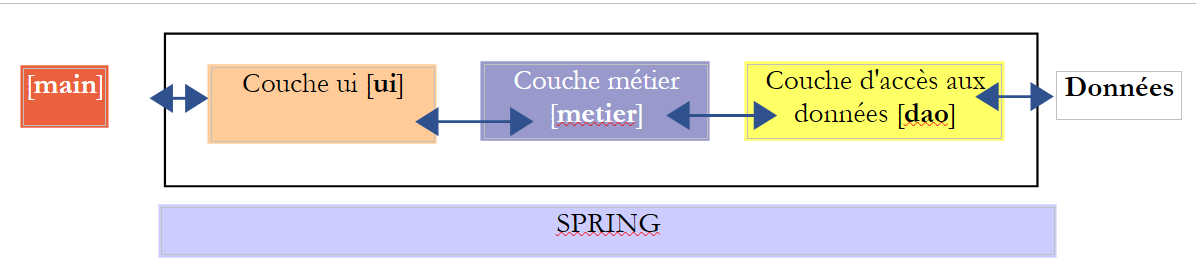

Um zu verstehen, wie die Java-Schnittstelle der [UI]-Schicht aussehen könnte, müssen wir wissen, wer diese Schnittstelle nutzen wird. Es ist nicht der Benutzer aus dem obigen Diagramm, sondern das Programm, das die Anwendung als Ganzes startet.

Die [IElectionsUI]-Schnittstelle wird dem Hauptprogramm [main] bereitgestellt, das die Anwendung startet. Was kann [main] von der [UI]-Schicht verlangen? Es kann sie auffordern, Interaktionen mit dem Benutzer zu initiieren, der die fehlenden Wahldaten eingibt. Wir werden die folgende minimale Schnittstelle verwenden:


package istia.st.elections.ui;

public interface IElectionsUI {
    /**
     * lance le dialogue avec l'utilisateur
     */
    public void run();
}
  • Zeile 7: Die Schnittstelle hat nur eine Methode: run. Durch den Aufruf dieser Methode weisen wir die [ui]-Schicht an, die Interaktion mit dem Benutzer zu beginnen.

9.5. Der Einstiegspunkt der Anwendung



Die Startklasse der Anwendung ist eine Java-Klasse mit einer statischen [main]-Methode. Diese Methode muss Instanzen der Schichten [ui, business, demo] erstellen und die [ui]-Schicht anweisen, die Interaktion mit dem Benutzer zu beginnen. Diese Klasse könnte die folgende [AbstractBootElections]-Klasse sein:


package elections.ui.boot;

import org.springframework.context.annotation.AnnotationConfigApplicationContext;

import elections.dao.entities.ElectionsException;
import elections.ui.config.UiConfig;
import elections.ui.service.IElectionsUI;

public abstract class AbstractBootElections {

    // spring context retrieval
    protected AnnotationConfigApplicationContext ctx;

    public void run() {
        // instantiation layer [ui]
        IElectionsUI electionsUI = null;
        try {
            // spring context retrieval
            ctx = new AnnotationConfigApplicationContext(UiConfig.class);
            // ui] layer recovery
            electionsUI = getUI();
        } catch (RuntimeException ex) {
            // we report the error
            afficheExceptions("Les erreurs suivantes se sont produites :", ex);
            // stop the application
            System.exit(1);
        }
        // execution layer [ui]
        try {
            electionsUI.run();
        } catch (ElectionsException ex2) {
            // we report the error
            afficheExceptions("Les erreurs suivantes se sont produites :", ex2);
            // stop the application
            System.exit(3);
        } catch (RuntimeException ex1) {
            // we report the error
            afficheExceptions("Les erreurs suivantes se sont produites :", ex1);
            // stop the application
            System.exit(2);
        }
    }

    protected abstract IElectionsUI getUI();

    private void afficheExceptions(String message, ElectionsException ex) {
        // the message
        System.out.println(String.format("%s -------------", message));
        System.out.println(String.format("Code erreur : %d", ex.getCode()));
        // errors are displayed
        for (String erreur : ex.getErreurs()) {
            System.out.println(String.format("-- %s", erreur));
        }

    }

    public void afficheExceptions(String message, Exception ex) {
        // the message
        System.out.println(String.format("%s -------------", message));
        // display the exception stack
        Throwable cause = ex;
        while (cause != null) {
            System.out.println(String.format("-- %s", cause.getMessage()));
            cause = cause.getCause();
        }
    }
}
  • Zeile 19: Der Spring-Kontext wird instanziiert: Alle in den verschiedenen Konfigurationsdateien definierten Beans werden erstellt;
  • Zeile 21: Wir rufen eine Referenz auf die Bean ab, die die Schnittstelle [IElectionsUI] implementiert. Wir werden die Schnittstelle [IElectionsUI] mithilfe von zwei Beans implementieren:
    • [ElectionsConsole] für eine Konsolenanwendung;
    • [ElectionsSwing] für eine Swing-Anwendung;

Die Methode [getUI] ist abstrakt (Zeile 44). Tatsächlich wird die Klasse [AbstractBootElections] die übergeordnete Klasse von zwei Klassen sein:

  • [BootElectionsConsole], die der übergeordneten Klasse die [ElectionsConsole]-Bean bereitstellt;
  • [BootElectionsSwing], die der übergeordneten Klasse die Bean [ElectionsSwing] bereitstellt;
  • Zeile 30: Die Methode [run] der Schnittstelle wird ausgeführt;

Ausnahmen werden an verschiedenen Stellen behandelt:

  • Zeilen 22–27: Bei der Instanziierung des Spring-Kontexts kann eine Ausnahme auftreten;
  • Zeilen 31–41: Während der Ausführung der [UI]-Schicht kann eine Ausnahme auftreten. Es gibt zwei Arten von Ausnahmen:
    • die Klasse [ElectionsException], die von der [DAO]-Schicht ausgelöst wird;
    • die Klasse [RuntimeException] für andere Ausnahmen, die während der Ausführung auftreten können;

Die Klasse [BootElectionsConsole] ist die Klasse, die die Konsolenimplementierung startet. Ihr Code lautet wie folgt:


package elections.ui.boot;

import elections.ui.service.IElectionsUI;

public class BootElectionsConsole extends AbstractBootElections{
    public static void main(String[] arguments) {
        new BootElectionsConsole().run();
    }

    @Override
    protected IElectionsUI getUI() {
        return ctx.getBean("electionsConsole",IElectionsUI.class);
    }
}
  • Zeile 5: Die Klasse [BootElectionsConsole] erweitert die Klasse [AbstractBootElections]. Sie muss daher die Methode [getUI] implementieren, die ihre übergeordnete Klasse als abstrakt deklariert hatte;
  • Zeilen 10–13: Implementierung der Methode [getUI];
  • Zeile 12: Die Bean mit dem Namen [electionsConsole] wird so gestaltet, dass sie die Schnittstelle [IElectionsUI] implementiert. [ctx] ist der Spring-Kontext, der in der übergeordneten Klasse durch die Deklaration definiert wurde:

    // spring context retrieval
    protected AnnotationConfigApplicationContext ctx;

Da das Feld das Attribut [protected] hat, ist es in untergeordneten Klassen sichtbar.

Die Bean in Zeile 12 wird wie folgt deklariert:


@Component
public class ElectionsConsole implements IElectionsUI {

Der Standardname dieser Bean ist der Klassenname, dessen erster Buchstabe klein geschrieben wird. Sie können diesen Standardnamen überschreiben, indem Sie explizit schreiben:

@Component(nom_du_bean_entre_guillemets)

Die Klasse [BootElectionsSwing], die die Swing-Implementierung starten würde, könnte wie folgt aussehen:


package elections.ui.boot;

import elections.ui.service.IElectionsUI;

public class BootElectionsSwing extends AbstractBootElections {
    public static void main(String[] arguments) {
        new BootElectionsSwing().run();
    }

    @Override
    protected IElectionsUI getUI() {
        return ctx.getBean("electionsSwing", IElectionsUI.class);
    }
}

Dieses Entwurfsmuster, bei dem das allen Klassen gemeinsame Verhalten in eine übergeordnete Klasse ausgelagert wird und die Unterklassen ihre spezifischen Details selbst implementieren, wird als Strategie-Entwurfsmuster bezeichnet. Dieses Entwurfsmuster schreibt allen Unterklassen ein gemeinsames Verhalten vor.

9.6. Die Implementierungsklasse [ElectionsConsole]



Unsere erste Implementierungsklasse für die [ui]-Ebene wird eine Klasse sein, die die Konsole nutzt, um mit dem Benutzer zu kommunizieren. Hier ist ein Beispiel für einen Dialog, der in der Eclipse-Konsole angezeigt wird:


Il y a 7 listes en compétition. Veuillez indiquer le nombre de voix de chacune d'elles :
Nombre de voix de la liste [A] : 2500
Nombre de voix de la liste [B] : 4500
Nombre de voix de la liste [C] : x
Nombre de voix incorrect. Veuillez recommencer
Nombre de voix de la liste [C] : 8000
Nombre de voix de la liste [D] : 12000
Nombre de voix de la liste [E] : 16000
Nombre de voix de la liste [F] : 25000
Nombre de voix de la liste [G] : 32000

Résultats de l'élection

[G,32000,2,false]
[F,25000,2,false]
[E,16000,1,false]
[D,12000,1,false]
[C,8000,0,false]
[B,4500,0,true]
[A,2500,0,true]

Die Klasse [ElectionsConsole] könnte folgendes Grundgerüst haben:


package elections.ui.service;

import java.util.Comparator;
import java.util.Scanner;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;

import elections.dao.entities.ListeElectorale;
import elections.metier.service.IElectionsMetier;

@Component
public class ElectionsConsole implements IElectionsUI {

    @Autowired
    private IElectionsMetier electionsMetier;

    @Override
    public void run() {
        // data entry
        try (Scanner clavier = new Scanner(System.in)) {
            // lists in competition are requested from the [metier] layer

            // we enter the votes

        }
        // we calculate the number of seats

        // we record the results

        // lists sorted in descending order of votes

        // we display them
    }

    // electoral list comparison class
    class CompareListesElectorales implements Comparator<ListeElectorale> {

        // comparison of two candidate lists by number of votes
        @Override
        public int compare(ListeElectorale listeElectorale1, ListeElectorale listeElectorale2) {
            // we compare the votes of these two lists
            int nbVoix1 = listeElectorale1.getVoix();
            int nbVoix2 = listeElectorale2.getVoix();
            if (nbVoix1 < nbVoix2) {
                return +1;
            } else {
                if (nbVoix1 > nbVoix2)
                    return -1;
                else
                    return 0;
            }
        }
    }

}
  • Zeile 12: Die Klasse [ElectionsConsole] ist eine Spring-Komponente;
  • Zeile 13: Die Klasse implementiert die Schnittstelle [IElectionsUI]
  • Zeilen 15–16: Spring injiziert eine Referenz in die [business]-Schicht;
  • Zeilen 18–34: die Methode [run] der Schnittstelle [IelectionsUI];

Der try-Block in den Zeilen 21–28 wird als try-with-resources bezeichnet und hat folgende Syntax:

1
2
3
try(ressource){
…
}

Die Ressource in Zeile 1 muss die Schnittstelle [java.lang.AutoCloseable] implementieren. Die Ressource wird in Zeile 1 geöffnet und nach Zeile 3 automatisch geschlossen, unabhängig davon, ob im zwischen diesen beiden Zeilen ausgeführten Code eine Ausnahme auftritt. Diese Syntax stellt sicher, dass eine geöffnete Ressource geschlossen wird, egal was passiert.

Aufgabe: Schreiben Sie den Code für die Methode [run]. Orientieren Sie sich dabei an den Kommentaren.
