14. [TD]: عرض الويب لطبقة [الأعمال]

الكلمات المفتاحية: بنية متعددة المستويات، Spring، حقن التبعية، خدمة الويب / JSON، العميل / الخادم.

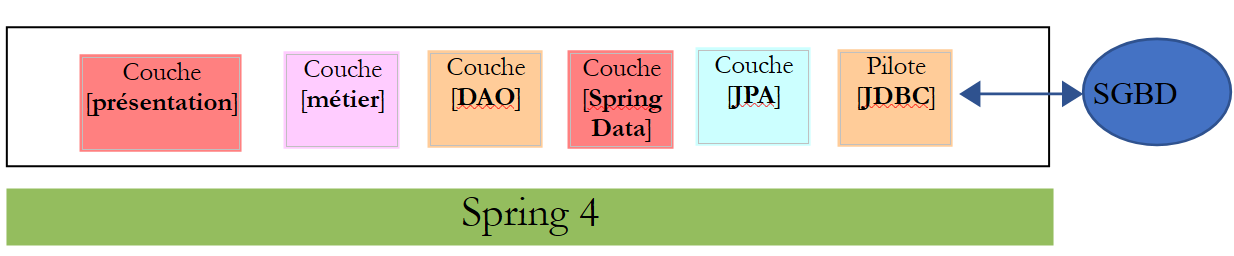

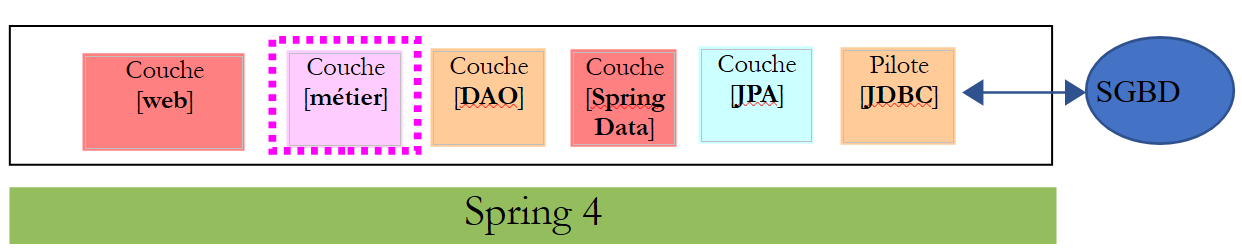

لنعد إلى البنية الحالية لتطبيق TD:

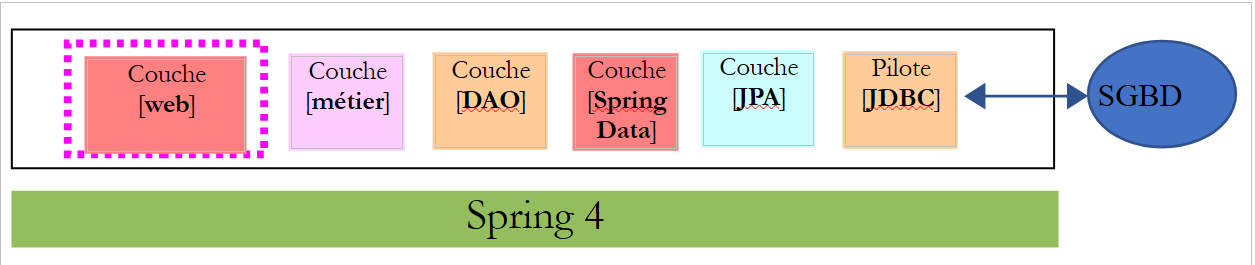

سنطور هذه البنية لتصبح كما يلي:

من أجل عرض واجهة [IMetier] لطبقة الأعمال على الويب. للقيام بذلك، سنتبع المنهجية الموضحة في القسم 13.5.

14.1. الدعم



يمكن العثور على مشاريع هذا الفصل في المجلد [support / chap-14].

14.2. مشروع Eclipse الخاص بطبقة [الأعمال]



14.2.1. تكوين Maven

مشروع طبقة [الأعمال] هو مشروع Maven تم تكوينه بواسطة ملف [pom.xml] التالي:


<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/maven-v4_0_0.xsd"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
    <modelVersion>4.0.0</modelVersion>
    <groupId>istia.st.elections</groupId>
    <artifactId>elections-metier-dao-spring-data</artifactId>
    <version>0.1.0</version>

    <!-- dependencies -->
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>1.2.7.RELEASE</version>
    </parent>
    <dependencies>
        <!-- layer [DAO] -->
        <dependency>
            <groupId>istia.st.elections</groupId>
            <artifactId>elections-dao-spring-data-01</artifactId>
            <version>0.0.1-SNAPSHOT</version>
        </dependency>
        <!-- Spring Boot -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot</artifactId>
            <scope>test</scope>
        </dependency>
        <!-- Spring Boot Test -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>

    <properties>
        <!-- use UTF-8 for everything -->
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <java.version>1.8</java.version>
    </properties>

    <build>
        <plugins>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-surefire-plugin</artifactId>
                <version>2.18.1</version>
            </plugin>
        </plugins>
    </build>
</project>
  • الأسطر 18–22: التبعية لطبقة [DAO] التي تم إنشاؤها في الفقرة 12؛
  • الأسطر 23–34: التبعيات المطلوبة للاختبار؛

14.2.2. تكوين Spring



مشروع طبقة [الأعمال] هو مشروع Spring تم تكوينه بواسطة ملف [MetierConfig] التالي:


package elections.metier.config;

import org.springframework.context.annotation.ComponentScan;
import org.springframework.context.annotation.Import;

import elections.dao.config.DaoConfig;

@Import({ DaoConfig.class })
@ComponentScan({ "elections.metier.service" })
public class MetierConfig {
}
  • نحن لا نستخدم التعليق التوضيحي [@Configuration] هنا، والذي من شأنه أن يجعل الفئة فئة تكوين Spring. إن وجود التعليقات التوضيحية [@Import] و [@ComponentScan] يجعلها تلقائيًا فئة تكوين؛
  • السطر 8: نقوم باستيراد ملف التكوين من طبقة [DAO]. وبذلك يصبح بإمكاننا الوصول إلى جميع الفاصوليا المحددة في هذا الملف؛
  • السطر 9: توجد مكونات Spring الأخرى في المجلد [elections.metier.service]؛

14.2.3. تنفيذ طبقة [business]



تنفيذ طبقة [الأعمال] هو ذلك المحدد في القسم 8.5.

14.2.4. اختبار طبقة [الأعمال]



فئة الاختبار هي تلك الموصوفة في القسم 8.6.

المهمة: قم بتنفيذ مشروع طبقة [الأعمال] واجتاز اختبار الوحدة الخاص به. قم بإنشاء أرشيف الطبقة في مستودع Maven المحلي (Run As / Maven / Install).

14.3. مشروع Eclipse لطبقة [الويب]

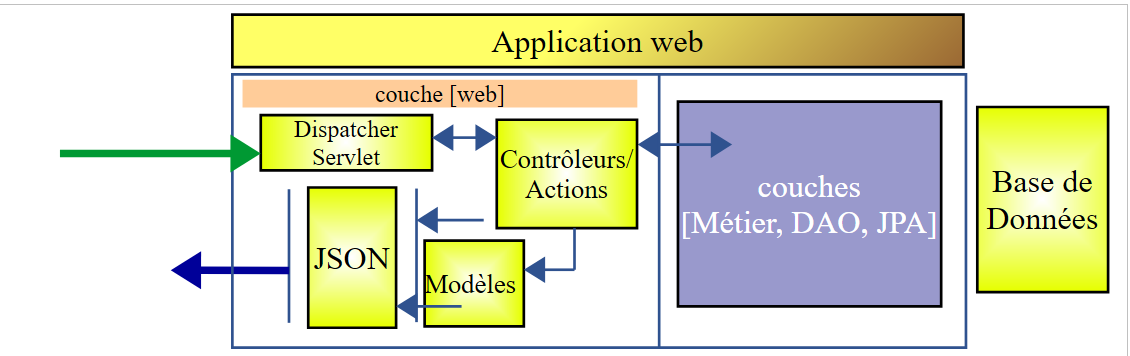

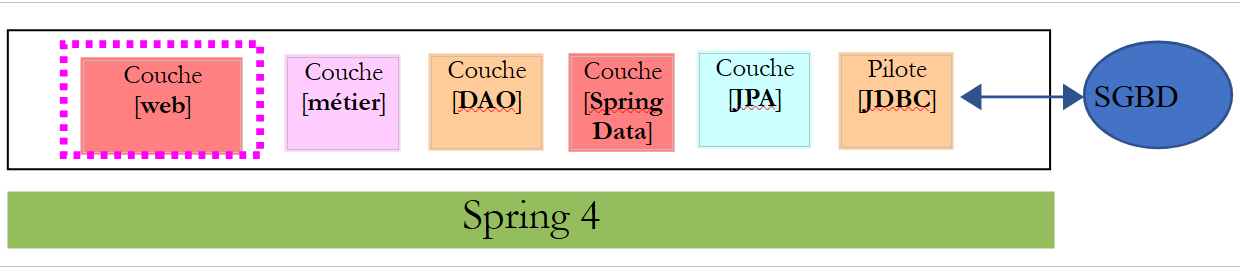

طبقة الويب هي طبقة Spring MVC:

يتميز مشروع Eclipse بالهيكل التالي:

  • [Boot.java] هي الفئة التي تطلق خدمة الويب؛
  • [WebConfig.java] هي فئة تكوين خدمة الويب؛
  • [Response.java] هي الاستجابة التي تولدها عناوين URL المختلفة لخدمة الويب؛
  • [ElectionsController] هي فئة تنفيذ خدمة الويب؛

14.4. تكوين Maven

المشروع هو مشروع Maven تم تكوينه بواسطة ملف [pom.xml] التالي:


<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <groupId>istia.st.elections</groupId>
    <artifactId>elections-webjson-metier-dao-spring-data</artifactId>
    <version>0.0.1-SNAPSHOT</version>

    <name>elections-webjson-metier-dao-spring-data</name>
    <description>couche métier exposée comme un service web / jSON</description>

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>1.2.7.RELEASE</version>
    </parent>

    <dependencies>
        <!-- business layer -->
        <dependency>
            <groupId>istia.st.elections</groupId>
            <artifactId>elections-metier-dao-spring-data</artifactId>
            <version>0.1.0</version>
        </dependency>
        <!-- layer MVC -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
    </dependencies>

    <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <java.version>1.8</java.version>
    </properties>

    <build>
        <plugins>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-surefire-plugin</artifactId>
                <version>2.18.1</version>
            </plugin>
        </plugins>
    </build>

</project>
  • الأسطر 19–23: التبعية لأرشيف طبقة [الأعمال]. هذا هو الأرشيف الذي أنشأناه في الفقرة 14؛
  • الأسطر 25–28: التبعية لتطبيق Spring MVC؛

14.5. تكوين Spring



تقوم فئة [WebConfig] بتكوين خدمة الويب:


package elections.webjson.config;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.beans.factory.config.ConfigurableBeanFactory;
import org.springframework.boot.context.embedded.EmbeddedServletContainerFactory;
import org.springframework.boot.context.embedded.ServletRegistrationBean;
import org.springframework.boot.context.embedded.tomcat.TomcatEmbeddedServletContainerFactory;
import org.springframework.context.ApplicationContext;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.ComponentScan;
import org.springframework.context.annotation.Import;
import org.springframework.context.annotation.Scope;
import org.springframework.web.context.WebApplicationContext;
import org.springframework.web.servlet.DispatcherServlet;
import org.springframework.web.servlet.config.annotation.EnableWebMvc;

import com.fasterxml.jackson.databind.ObjectMapper;

import elections.metier.config.MetierConfig;

@EnableWebMvc
@Import({ MetierConfig.class })
@ComponentScan({ "elections.webjson.service" })
public class WebConfig {
    // -------------------------------- layer configuration [web]
    @Autowired
    private ApplicationContext context;

    @Bean
    public DispatcherServlet dispatcherServlet() {
        DispatcherServlet servlet = new DispatcherServlet((WebApplicationContext) context);
        return servlet;
    }

    @Bean
    public ServletRegistrationBean servletRegistrationBean(DispatcherServlet dispatcherServlet) {
        return new ServletRegistrationBean(dispatcherServlet, "/*");
    }

    @Bean
    public EmbeddedServletContainerFactory embeddedServletContainerFactory() {
        return new TomcatEmbeddedServletContainerFactory("", 8080);
    }
    // mapper jSON
    @Bean
    @Scope(value = ConfigurableBeanFactory.SCOPE_PROTOTYPE)
    public ObjectMapper jsonMapper() {
        return new ObjectMapper();
    }

}
  • تم شرح معنى هذا التكوين في القسم 13.5.3.1. سنشرح فقط الميزات الجديدة:
  • السطر 22: نقوم باستيراد ملف التكوين من طبقة [business] للاستفادة من جميع حبوبها؛
  • السطر 23: نحدد أن الفاصوليا الأخرى ستوجد في المجلد [elections.webjson.server.service]؛

14.6. فئة تشغيل خدمة الويب



تقوم فئة [Boot] بتشغيل خدمة الويب على النحو التالي:


package elections.webjson.boot;

import org.springframework.boot.SpringApplication;

import elections.webjson.config.WebConfig;

public class Boot {

    public static void main(String[] args) {
        SpringApplication.run(WebConfig.class, args);
    }
}
  • السطر 10: ستستخدم الطريقة الثابتة [SpringApplication.run] ملف التكوين [WebConfig]. وبفضل التعليق التوضيحي [@EnableAutoConfiguration]، سيقوم Spring Boot بتشغيل خادم Tomcat ونشر خدمة الويب عليه؛

14.7. الاستجابة من عناوين URL لخدمة الويب



ترسل جميع عناوين URL لخدمة الويب / JSON نفس نوع الاستجابة:


package elections.webjson.service;

import java.util.List;

public class Response<T> {

    // ----------------- properties
    // operation status
    private int status;
    // any error messages
    private List<String> messages;
    // the body of the reply
    private T body;

    // manufacturers
    public Response() {

    }

    public Response(int status, List<String> messages, T body) {
        this.status = status;
        this.messages = messages;
        this.body = body;
    }

    // getters and setters
...
}

تم عرض هذه الفئة ومناقشتها في القسم 13.5.5.3.

14.8. تنفيذ خدمة الويب / JSON



يتم تنفيذ خدمة الويب /JSON بواسطة فئة [ElectionsController] التالية:


package elections.webjson.service;

import java.util.ArrayList;
import java.util.List;

import javax.servlet.http.HttpServletRequest;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RequestMethod;
import org.springframework.web.bind.annotation.ResponseBody;

import com.fasterxml.jackson.core.JsonProcessingException;
import com.fasterxml.jackson.databind.ObjectMapper;

import elections.dao.entities.ElectionsConfig;
import elections.dao.entities.ElectionsException;
import elections.metier.service.IElectionsMetier;

@Controller
public class ElectionsController {

    // spring dependencies
    @Autowired
    private ObjectMapper jsonMapper;

    @Autowired
    private IElectionsMetier metier;

    @RequestMapping(value = "/getElectionsConfig", method = RequestMethod.GET, produces = "application/json; charset=UTF-8")
    @ResponseBody
    public String getElectionsConfig() throws JsonProcessingException {
        // answer
        Response<ElectionsConfig> response;
        try {
            response = new Response<>(0, null,
                    new ElectionsConfig(metier.getNbSiegesAPourvoir(), metier.getSeuilElectoral()));
        } catch (ElectionsException e1) {
            response = new Response<>(e1.getCode(), e1.getErreurs(), null);
        } catch (RuntimeException e2) {
            response = new Response<>(1000, getErreursForException(e2), null);
        }
        // answer
        return jsonMapper.writeValueAsString(response);
    }

    @RequestMapping(value = "/getListesElectorales", method = RequestMethod.GET, produces = "application/json; charset=UTF-8")
    @ResponseBody
    public String getListesElectorales() throws JsonProcessingException {
        throw new UnsupportedOperationException("Not supported yet");
    }

    @RequestMapping(value = "/setListesElectorales", method = RequestMethod.POST, consumes = "application/json; charset=UTF-8", produces = "application/json; charset=UTF-8")
    @ResponseBody
    public String setListesElectorales(HttpServletRequest request) throws JsonProcessingException {
        throw new UnsupportedOperationException("Not supported yet");
    }

    @RequestMapping(value = "/calculerSieges", method = RequestMethod.POST, consumes = "application/json; charset=UTF-8", produces = "application/json; charset=UTF-8")
    @ResponseBody
    public String calculerSieges(HttpServletRequest request) throws JsonProcessingException {
        throw new UnsupportedOperationException("Not supported yet");
    }

    // private methods -----------------------------
    // list of RuntimeException error messages
    private List<String> getErreursForException(Exception e) {
        // retrieve the list of exception error messages
        Throwable cause = e;
        List<String> erreurs = new ArrayList<>();
        while (cause != null) {
            // the message is retrieved only if it is !=null and not blank
            String message = cause.getMessage();
            if (message != null) {
                message = message.trim();
                if (message.length() != 0) {
                    erreurs.add(message);
                }
            }
            // next cause
            cause = cause.getCause();
        }
        return erreurs;
    }

}

المهمة: اتبع الخطوات الواردة في القسم 13.5.5، وأكمل الكود الخاص بفئة [ElectionsController].

ملاحظات:

  • لا توجد مرشحات JSON هنا لأن الجدولين [CONF] و[LISTES] غير مرتبطين بعلاقة مفتاح خارجي، مما يبسط كود خدمة الويب بشكل كبير؛
  • لا تنسَ الإشارات التوضيحية المختلفة الضرورية في Spring؛
  • سيتم تسمية عناوين URL تبعًا للأساليب المرتبطة بها؛
  • يتم استدعاء الطريقة [setListeElectorales] من خلال عملية [POST]. القيمة المرسلة هي مصفوفة القوائم المتنافسة (من النوع ListeElectorale[]) مع سماتها [المقاعد، الأصوات، تم استبعادها]، والتي يجب حفظها في قاعدة البيانات. تُرجع هذه الطريقة كائن [Response<Void>] يحتوي على حقل [status=0] في حالة عدم وجود أخطاء، وإلا تُرجع قيمة أخرى؛

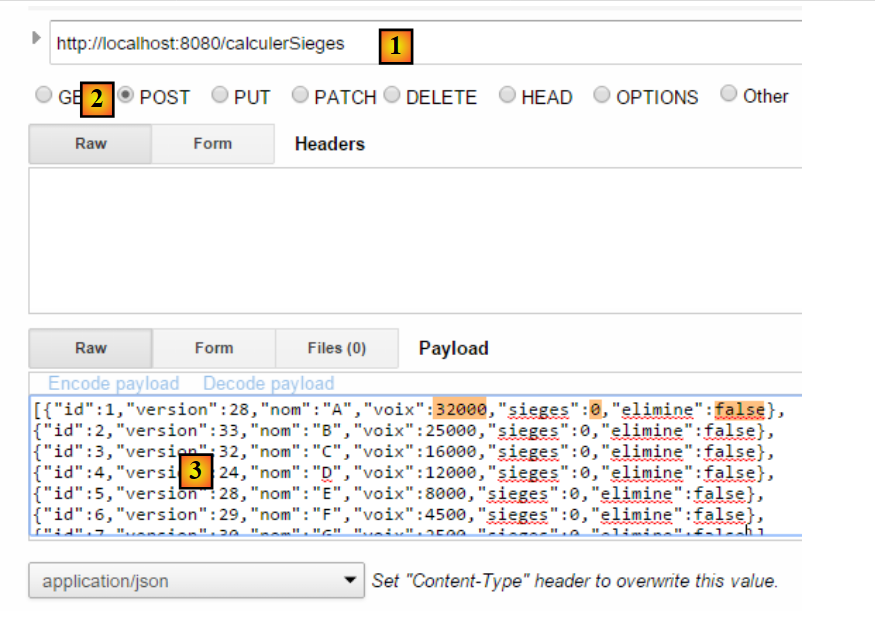

  • يتم استدعاء الطريقة [calculateSeats] باستخدام عملية [POST]. القيمة المرسلة هي مصفوفة القوائم المتنافسة (من النوع ElectoralList[]) مع سماتها [name, votes]. تُرجع هذه الطريقة [Response<ElectoralList[]>] مع، كنصها الأساسي، القوائم الانتخابية مع حقول [seats, eliminated] المُهيأة؛

14.9. الاختبارات

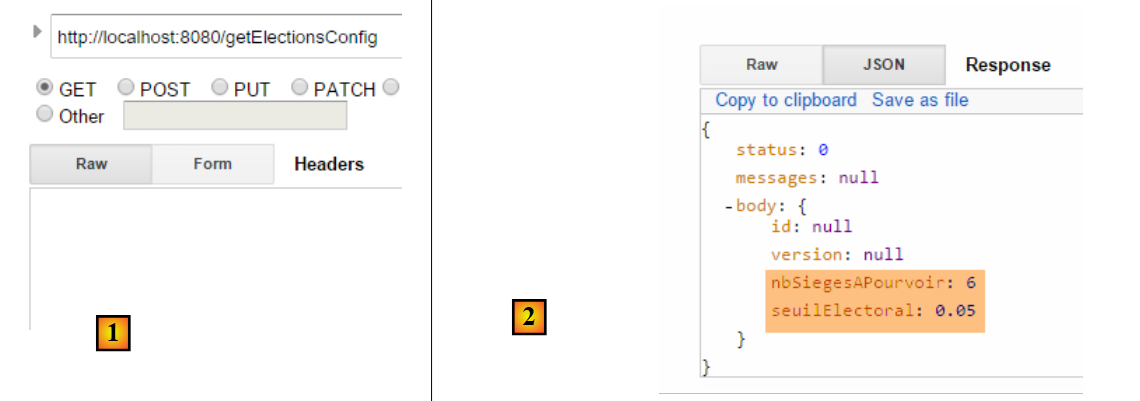

بعد تشغيل خدمة الويب، قم بإجراء الاختبارات التالية للتأكد من أن خدمة الويب تعمل بشكل صحيح باستخدام الأداة المساعدة [Advanced Rest Client]:

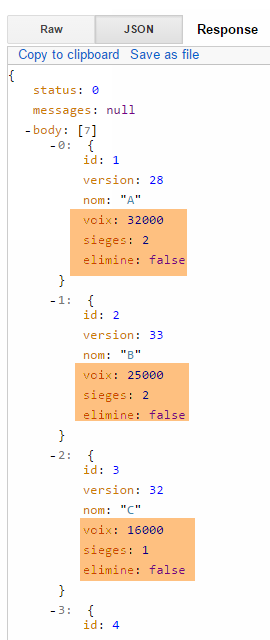

رد JSON على الطلب السابق هو كما يلي [1]:

1
2

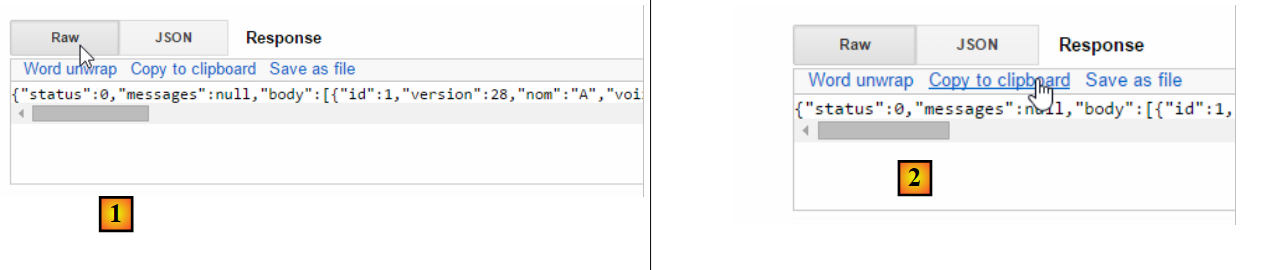

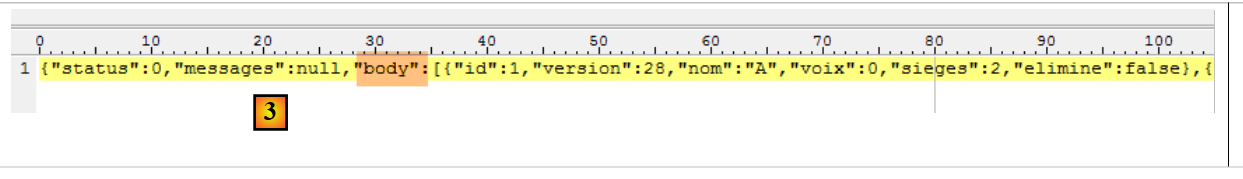

في [2]، انسخ الرد إلى الحافظة، ثم الصقه في أي محرر نصوص [3]:

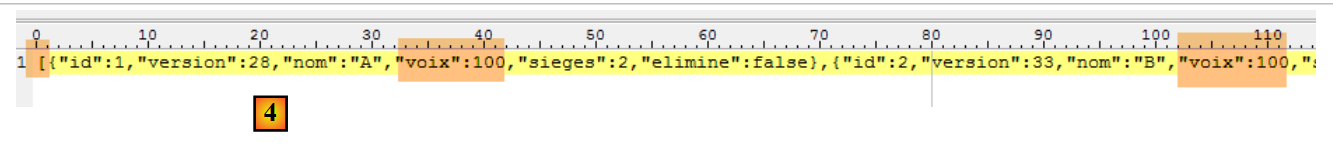

افصل قيمة حقل [body] وقم بتغيير، على سبيل المثال، الأصوات المخصصة للقوائم. أدناه [4]، قمنا بتعيين الأصوات لجميع القوائم على 100:

تأكد من أن سلسلة JSON الخاصة بك تبدأ بـ [ وتنتهي بـ ]. تُستخدم هذه الأحرف لتحديد مصفوفة JSON. في [5]، الصق سلسلة JSON أعلاه. ستكون هذه هي القيمة التي سيتم إرسالها إلى عنوان URL التالي. للقيام بذلك، حدد طريقة HTTP [POST] [7].

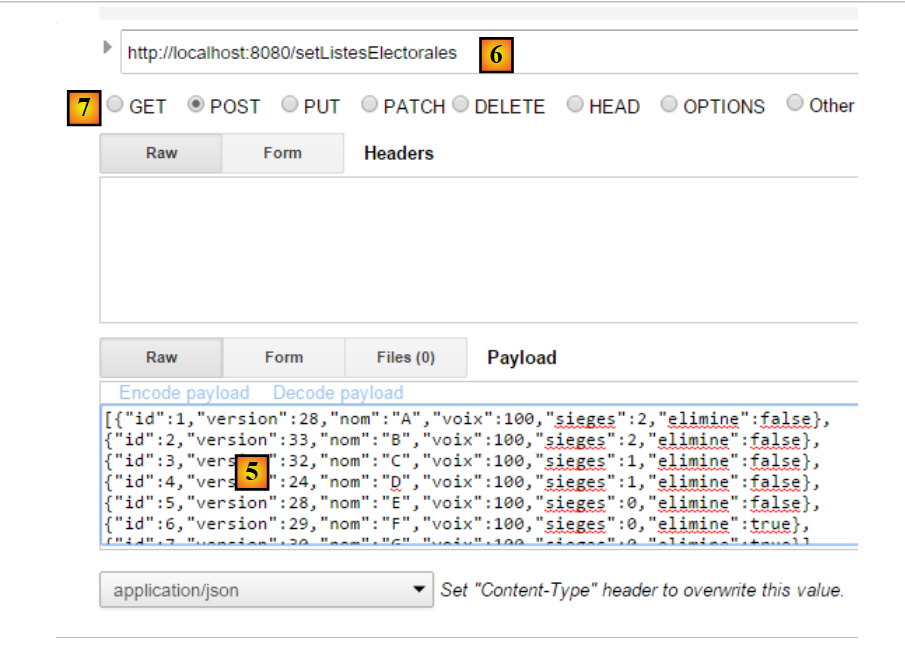

  • في [6]، اطلب عنوان URL [setListesElectorales]. يتم طلب عنوان URL هذا باستخدام طلب POST. القيمة المرسلة هي مصفوفة JSON للقوائم المتنافسة، والتي يجب حفظ نتائجها في قاعدة البيانات؛

يتم الحصول على النتيجة التالية:



يشير الحقل [status=0] إلى عدم وجود أخطاء. للتحقق من ذلك، اطلب القوائم المتنافسة مرة أخرى وتأكد من تطبيق التغييرات التي أجريتها على القوائم:

نقوم بإرسال طلب [POST] آخر لحساب المقاعد التي فازت بها القوائم:

  • في [1]: عنوان URL لحساب المقاعد؛
  • في [2]: نرسل طلب [POST]؛
  • في [3]: القوائم المتنافسة. نضبط حقل [votes] على القيم الواردة في البرنامج التعليمي، ونضبط جميع [seats] على 0، ونضبط جميع حقول [eliminate] على false؛

والنتيجة التي تم الحصول عليها هي كما يلي:


https://stahe.github.io
هذا البرنامج التعليمي الذي كتبه Serge Tahé متاح للجمهور وفقًا لشروط Creative Commons Attribution – Non-Commercial – ShareAlike 3.0 Unported.
