5. Relaciones entre tablas

5.1. Las claves externas

Una base de datos relacional es un conjunto de tablas vinculadas entre sí mediante relaciones. Tomemos un ejemplo inspirado en la tabla [BIBLIO] anterior, cuya estructura era la siguiente:

Un ejemplo de contenido era el siguiente:

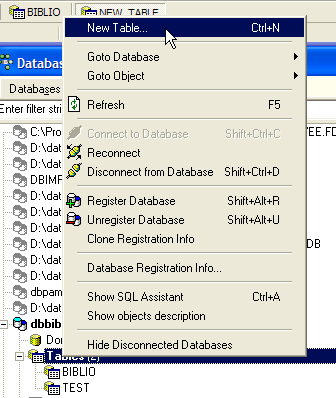

Podríamos querer información sobre los diferentes autores de estas obras, por ejemplo, su nom y prénom, su fecha de nacimiento, su nationalité. Creemos una tabla de este tipo. Hagamos clic con el botón derecho en [DBBIBLIO / Tables] y luego seleccionemos la opción [New Table]:

Ahora construyamos la siguiente tabla [AUTEURS]:

`id`	clave primaria de la tabla: sirve para identificar una fila de manera única
`nom`	nombre del autor
`prénom`	nombre del autor, si lo tiene
`date_naissance`	su fecha de nacimiento
`nationalite`	su país de origen

El contenido de la tabla [AUTEURS] podría ser el siguiente:

Volvamos a la tabla [BIBLIO] y a su contenido:

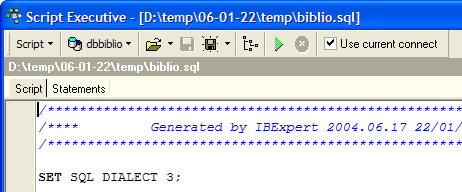

En la columna [AUTEUR] de la tabla, ya no es necesario incluir el nombre del autor. Es preferible incluir el número de identificación (id) que tiene en la tabla [AUTEURS]. Por lo tanto, creemos una nueva tabla llamada [LIVRES]. Para crearla, utilizaremos el script [biblio.sql] creado en el párrafo 3.14. Cargamos este script con la herramienta [Script Executive, Ctrl-F12]:

Modificamos el script de creación de la tabla BIBLIO para adaptarlo al de la tabla LIVRES:

CREATE TABLE LIVRES (
ID          INTEGER NOT NULL,
TITRE       VARCHAR(30) NOT NULL,
AUTEUR      INTEGER,
GENRE       VARCHAR(30) NOT NULL,
ACHAT       DATE NOT NULL,
PRIX        NUMERIC(6,2) DEFAULT 10 NOT NULL,
DISPONIBLE  CHAR(1) NOT NULL
);

INSERT INTO LIVRES (ID, TITRE, AUTEUR, GENRE, ACHAT, PRIX, DISPONIBLE) VALUES (2, 'Les fleurs du mal', 8, 'POèME', '1978-01-01', 120, 'n');
INSERT INTO LIVRES (ID, TITRE, AUTEUR, GENRE, ACHAT, PRIX, DISPONIBLE) VALUES (3, 'Tintin au Tibet', 6, 'BD', '1990-11-10', 70, 'o');
INSERT INTO LIVRES (ID, TITRE, AUTEUR, GENRE, ACHAT, PRIX, DISPONIBLE) VALUES (4, 'Du côté de chez Swann', 3, 'ROMAN', '1978-12-08', 220.5, 'o');
INSERT INTO LIVRES (ID, TITRE, AUTEUR, GENRE, ACHAT, PRIX, DISPONIBLE) VALUES (5, 'La terre', 4, 'ROMAN', '1990-06-12', 55.13, 'n');
INSERT INTO LIVRES (ID, TITRE, AUTEUR, GENRE, ACHAT, PRIX, DISPONIBLE) VALUES (6, 'Madame Bovary', 1, 'ROMAN', '1988-03-12', 143.33, 'o');
INSERT INTO LIVRES (ID, TITRE, AUTEUR, GENRE, ACHAT, PRIX, DISPONIBLE) VALUES (7, 'Manhattan transfer', 7, 'ROMAN', '1987-08-30', 352.8, 'o');
INSERT INTO LIVRES (ID, TITRE, AUTEUR, GENRE, ACHAT, PRIX, DISPONIBLE) VALUES (8, 'Tintin en Amérique', 6, 'BD', '1991-05-15', 70, 'o');
INSERT INTO LIVRES (ID, TITRE, AUTEUR, GENRE, ACHAT, PRIX, DISPONIBLE) VALUES (10, 'Le père Goriot', 5, 'Roman', '1991-09-01', 210, 'o');
INSERT INTO LIVRES (ID, TITRE, AUTEUR, GENRE, ACHAT, PRIX, DISPONIBLE) VALUES (11, 'Poèmes saturniens', 2, 'Poème', '1992-09-02', 200, 'o');

COMMIT WORK;



/******************************************************************************/
/****                                                     Restricciones únicas ****/
/******************************************************************************/

ALTER TABLE LIVRES ADD CONSTRAINT UNQ1_LIVRES UNIQUE (TITRE);


/******************************************************************************/
/****                                                           Claves primarias ****/
/******************************************************************************/

ALTER TABLE LIVRES ADD CONSTRAINT PK_LIVRES PRIMARY KEY (ID);

Solo comentamos los cambios:

línea 4: el campo [AUTEUR] de la tabla pasa a ser un número entero. Este número hace referencia a uno de los autores de la tabla [AUTEURS] creada anteriormente.
líneas 11-19: los nombres de los autores se han sustituido por sus números de autor.
línea 29: se ha cambiado el nombre de la restricción. Anteriormente se llamaba [ UNQ1_BIBLIO ]. Ahora se llama [ UNQ1_LIVRES ]. Este nombre puede ser cualquiera. Sin embargo, es preferible que tenga sentido. En este caso, no se ha hecho ese esfuerzo. Las restricciones en los distintos campos y las distintas tablas de una base de datos deben diferenciarse mediante nombres distintos. Recordemos que la restricción de la línea 29 exige que un título sea único en la tabla.
Línea 36: cambio del nombre de la restricción sobre la clave primaria ID.

Ejecutemos este script. Si se ejecuta correctamente, obtendremos la siguiente nueva tabla [LIVRES]:

Cabe preguntarse si, al final, hemos salido ganando con el cambio. De hecho, la tabla [LIVRES] muestra números de autores en lugar de sus nombres. Como hay miles de autores, parece difícil establecer la relación entre un libro y su autor. Afortunadamente, el lenguaje SQL está ahí para ayudarnos. Nos permite consultar varias tablas al mismo tiempo. A modo de ejemplo, presentamos la consulta SQL, que nos permite obtener los títulos de los libros de la biblioteca, junto con la información de sus autores. Usemos el editor SQL (F12) para emitir la orden SQL siguiente:

SQL> select LIVRES.titre, AUTEURS.nom, AUTEURS.prenom,AUTEURS.date_naissance
FROM LIVRES inner join AUTEURS on LIVRES.AUTEUR=AUTEURS.ID
ORDER BY AUTEURS.nom asc

Es demasiado pronto para explicar esta orden SQL. Volveremos sobre ella próximamente. El resultado de esta consulta es el siguiente:

Cada libro se ha asociado correctamente con su autor y con la información relacionada con él.

Resumamos lo que acabamos de hacer:

tenemos dos tablas que recopilan información de diferente naturaleza:
- la tabla AUTEURS reúne información sobre los autores
- la tabla LIVRES reúne información sobre los libros adquiridos por la biblioteca
estas tablas están relacionadas entre sí. Un libro tiene necesariamente un autor. Incluso puede tener varios. Este caso no se ha tomado en cuenta aquí. La columna [AUTEUR] de la tabla [LIVRES] hace referencia a una fila de la tabla [AUTEURS]. A esto se le llama una relación.

La relación que vincula la tabla [LIVRES] con la tabla [AUTEURS] es, de hecho, una forma de restricción: una fila de la tabla [LIVRES] siempre debe tener un número de autor que exista en la tabla [AUTEURS]. Si una fila de [LIVRES] tuviera un número de autor que no existiera en la tabla [AUTEURS], nos encontraríamos en una situación anómala en la que no podríamos identificar al autor de un libro.

La tabla SGBD puede verificar que esta restricción se cumpla en todo momento. Para ello, agregaremos una restricción a la tabla [LIVRES]:

La relación que une el campo [AUTEUR] de la tabla [LIVRES] con el campo [ID] de la tabla [AUTEURS] se denomina relación de clave externa. El campo [AUTEUR] de la tabla [LIVRES] se denomina «clave externa» o «foreign key» en el asistente anterior. Definir una clave externa significa que el valor de la columna [c1] de la tabla [T1] debe existir en la columna [c2] de la tabla [T2]. La columna [c1] se denomina «clave externa» de la tabla T1 sobre la columna [c2] de la tabla [T2]. La columna [c2] suele ser la clave primaria de la tabla [T2], pero no es obligatorio.

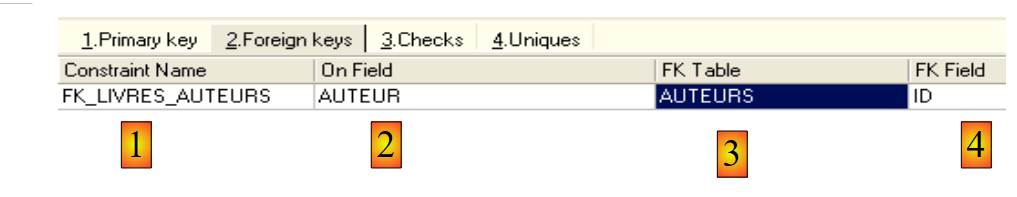

Definimos la clave externa [AUTEUR] de la tabla [LIVRES] sobre el campo [ID] de la tabla [AUTEURS] de la siguiente manera:

nombre de la restricción: libre
columna «clave externa», en este caso la columna [AUTEUR] de la tabla [LIVRES]
tabla a la que hace referencia la clave externa. En este caso, la columna [AUTEUR] de la tabla [LIVRES] debe tener un valor en la columna [ID] de la tabla [AUTEURS]. Por lo tanto, se hace referencia a la tabla [AUTEURS].
Columna a la que hace referencia la clave foránea. En este caso, la columna [ID] de la tabla [AUTEURS].

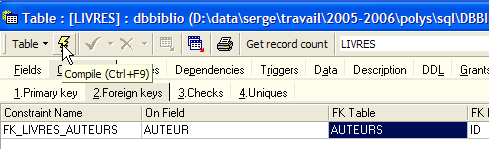

Validamos esta restricción:

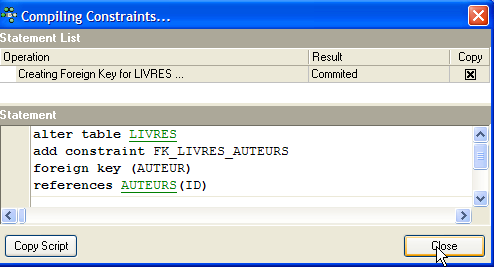

Si todo sale bien, se acepta:

¿Cuál es la consecuencia de esta nueva restricción de clave externa? Con el editor SQL (F12), intentemos insertar una fila en la tabla LIVRES con un número de autor que no existe:

La operación [INSERT] anterior intentó insertar un libro con un número de autor (100) que no existe. La ejecución de la consulta falló. El mensaje de error asociado indica que se ha producido una violación de la restricción de clave externa «FK_LIVRES_AUTEURS». Es la que acabamos de definir.

5.2. Operaciones de unión entre dos tablas

Siempre en la base de datos [DBBIBLIO] (o en cualquier otra base de datos, da igual), creemos dos tablas de prueba llamadas TA y TB y definidas de la siguiente manera:

Tabla TA

- ID: clave primaria de la tabla TA

- DATA: cualquier dato

Tabla TB

- ID: clave primaria de la tabla TB

- IDTA: clave externa de la tabla TB que hace referencia a la columna ID de la tabla TA. Por lo tanto, un valor de la columna IDTA de la tabla TA debe existir en la columna ID de la tabla TA

- VALEUR: cualquier dato

En el editor SQL (F12), vamos a emitir órdenes SQL que utilicen simultáneamente las dos tablas TA y TB.

SQL>select * from TA,  TB

La orden SQL utiliza, tras la palabra clave FROM, las dos tablas TA y TB. La operación FROM TA, TB provocará la creación temporal de una nueva tabla en la que cada fila de la tabla TA se asociará con cada una de las filas de la tabla TB. Así, si la tabla TA tiene NA filas y la tabla TB tiene NB filas, la tabla resultante tendrá NA × NB filas. Esto es lo que muestra la captura de pantalla anterior. Además, cada fila contiene las columnas de ambas tablas. Las columnas coli especificadas en la orden [SELECT col1, col2, ... FROM ...] indican cuáles se deben conservar. Aquí, la palabra clave * indica que se solicitan todas las columnas de la tabla resultante. A veces se dice que la tabla resultante de la orden anterior SQL es el producto cartesiano de las tablas TA y TB.

En el ejemplo anterior, cada fila de la tabla TA se ha asociado con cada fila de la tabla TB. En general, se busca asociar a una fila de TA las filas de TB que tienen una relación con ella. Esta relación suele tomar la forma de una restricción de clave externa. Este es el caso aquí. A una fila de la tabla TA se le pueden asociar las filas de la tabla TB que cumplen la relación TB.IDTA=TA.ID. Hay varias formas de solicitar esto:

SQL>select TA.ID, TA.data, TB.valeur, TB.IDTA FROM TA, TB where TA.ID=TB.IDTA

La orden SQL es similar a la anterior, pero con dos diferencias:

las filas resultantes del producto cartesiano TA x TB se filtran mediante una cláusula WHERE que asocia a una fila de la tabla TA, las únicas filas de la tabla TB que cumplen la relación TB.IDTA=TA.ID
solo se solicitan ciertas columnas con la sintaxis [T.col], donde T es el nombre de una tabla y col el nombre de una columna de esa tabla. Esta sintaxis permite eliminar la ambigüedad que podría surgir si dos tablas tuvieran columnas con el mismo nombre. Cuando no existe esta ambigüedad, se puede utilizar la sintaxis [col] sin especificar la tabla a la que pertenece esa columna.

El resultado obtenido es el siguiente:

Se puede obtener el mismo resultado con la siguiente orden SQL:

SQL>select TA.ID, TA.data, TB.valeur, TB.IDTA FROM TA inner join TB on TA.ID=TB.idta

Del término [inner join] proviene el nombre de «unión interna» que se le da a este tipo de operaciones entre dos tablas. Veremos que existe una «unión externa». En una unión interna, el orden de las tablas en la consulta no tiene consecuencias en el resultado: FROM TA inner join TB es equivalente a FROM TB inner join TA.

La consulta anterior SQL solo incluye en la tabla resultante las filas de la tabla TA a las que hace referencia al menos una fila de la tabla TB. Por lo tanto, la fila de TA [3, data3] no aparece en el resultado porque no es referenciada por ninguna fila de TB. Es posible que se deseen todas las filas de TA, independientemente de si están referenciadas o no por una fila de TB. En ese caso, se utiliza una unión externa entre las dos tablas:

SQL> select TA.ID, TA.data, TB.valeur, TB.IDTA FROM TA left outer join TB on TA.ID= TB.IDTA

Aquí tenemos una unión externa izquierda («left outer join»). Para entender el término «FROM TA left outer join TB», hay que imaginarse una unión con la tabla TA a la izquierda y la tabla TB a la derecha. Todas las filas de la tabla de la izquierda aparecen en el resultado de una unión externa a la izquierda, incluso aquellas para las que no se cumple la relación de unión. Esta relación de unión no es necesariamente una restricción de clave externa, aunque ese sea, sin embargo, el caso más común.

En el siguiente orden:

SQL> select TA.ID, TA.data, TB.valeur, TB.IDTA FROM TB left outer join TA on TA.ID= TB.IDTA

la tabla TB es la que está a la «izquierda» en la unión externa. Por lo tanto, todas las filas de TB aparecerán en el resultado:

A diferencia de la unión interna, el orden de las tablas sí es importante. También existen uniones externas derechas:

FROM TA left outer join TB es equivalente a FROM TB right outer join TA: la tabla TA está a la izquierda
FROM TB con una unión externa izquierda con TA es equivalente a FROM TA con una unión externa derecha con TB: la tabla TB está a la izquierda

Ahora que ya conocemos los fundamentos del uso simultáneo de varias tablas, podemos abordar operaciones de consulta más complejas en las bases de datos.
