1. Загальні відомості

PDF цього документа доступний за посиланням |TYT|.

1.1. Цілі

Тут ми пропонуємо ознайомитися з методом розробки під назвою STRUTS. Jakarta Struts — це проєкт Apache Software Foundation (www.apache.org), метою якого є надання стандартного фреймворку для розробки веб-додатків на Java, що відповідає архітектурі, відомій як MVC (Модель-Вигляд-Контролер).

1.2. Модель MVC

Модель MVC спрямована на розділення рівнів представлення, обробки та доступу до даних. Веб-додаток, що відповідає цій моделі, матиме таку архітектуру:

Таку архітектуру називають трирівневою або трикомпонентною:

інтерфейс користувача — це V (представлення)
логіка додатка — це C (контролер)
джерела даних — це M (модель)

Інтерфейс користувача часто є веб-браузером, але це може бути також автономний додаток, який через мережу надсилає запити HTTP до веб-сервісу та оформлює результати, які той йому повертає. Логіка додатка складається зі скриптів, що обробляють запити користувача. Джерелом даних часто є база даних, але це можуть бути також прості текстові файли, каталог LDAP, віддалений веб-сервіс тощо. Розробнику вигідно підтримувати значну незалежність між цими трьома компонентами, щоб у разі зміни одного з них інші два не потребували змін або потребували їх у мінімальному обсязі.

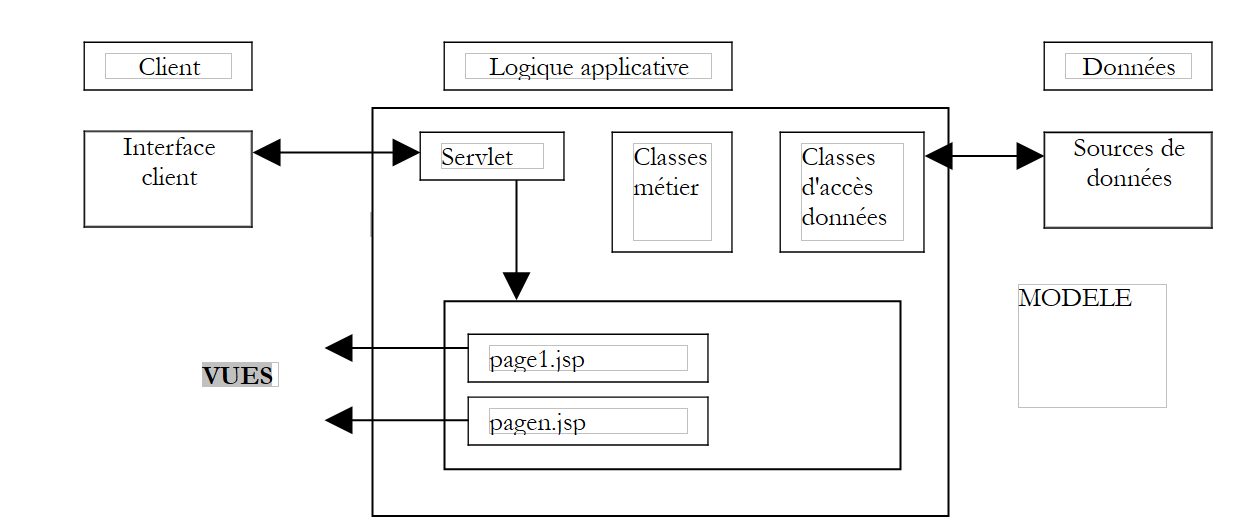

При спробі застосувати цю модель із сервлетами та сторінками JSP отримуємо таку архітектуру:

У блоці [Logique Applicative] виділяється

сервлет, який є вхідними воротами додатка і який також називають контролером
блок [Classes métier], що об’єднує класи Java, необхідні для реалізації логіки додатка;
блок [Classes d'accès aux données], що об’єднує класи Java, необхідні для отримання даних, потрібних сервлету, часто це постійні дані (BD, файли, служба WEB тощо)
блок сторінок JSP, що утворюють представлення додатка.

1.3. Підхід до розробки MVC із використанням сервлетів та сторінок JSP

Ми визначили підхід до розробки веб-додатків на Java, що відповідає наведеному вище MVC-моделі. Нагадаємо його тут.

Спочатку визначимо всі види додатка. Це веб-сторінки, що відображаються користувачеві. Тому при розробці видів ми будемо виходити з точки зору користувача. Вирізняємо три типи видів:
- форма введення даних, призначена для отримання інформації від користувача. Зазвичай вона має кнопку для надсилання введених даних на сервер.
- сторінка відповіді, яка служить виключно для надання інформації користувачеві. Вона часто має посилання, що дозволяє користувачеві продовжити роботу з додатком на іншій сторінці.
- змішана сторінка: сервлет надіслав клієнту сторінку, що містить інформацію, яку він згенерував. Ця сама сторінка слугуватиме клієнту для надання сервлету іншої інформації.

Кожен вигляд дасть початок сторінці JSP. Для кожної з них:
- буде визначено зовнішній вигляд сторінки
- буде визначено, які її частини є динамічними:
  - інформація, призначена для користувача, яку сервлет повинен передати у вигляді параметрів до подання JSP
  - дані введення, які повинні бути передані сервлету для обробки. Вони повинні бути частиною форми HTML.

Можна схематично зобразити вхідні та вихідні дані кожного подання

вхідні дані — це дані, які сервлет повинен надати сторінці JSP у запиті (request) або сесії (session).
Виходи — це дані, які сторінка JSP повинна надати сервлету. Вони є частиною форми HTML, і сервлет отримає їх за допомогою операції типу request.getparameter(...).

Ми напишемо код Java/JSP для кожного подання. Найчастіше він матиме такий вигляд:

<%@ page ... %>    // найчастіші імпорти класів
<%!
     // змінні екземпляру сторінки JSP (=глобальні)
     // потрібно лише в тому випадку, якщо сторінка JSP має методи, що використовують спільні змінні (рідко)
    ...
%>
<%
     // отримання даних, надісланих сервлетом
     // або у запиті (request), або у сесії (session)
    ...
%>

<html>
...
         // тут ми намагатимемося мінімізувати код Java
</html>

Тепер можна перейти до перших тестів. Метод розгортання, описаний нижче, є специфічним для сервера Tomcat:

контекст додатка потрібно створити у файлі server.xml сервера Tomcat. Можна почати з тестування саме цього контексту. Нехай C — це контекст, а DC — папка, пов’язана з ним. Створимо статичний файл test.html, який розмістимо в папці DC. Після запуску Tomcat у браузері відкриємо сторінку URL http://localhost:8080/DC/test.html.
Кожну сторінку JSP можна перевірити. Якщо сторінка JSP називається formulaire.jsp, то в браузері потрібно буде запросити URL за адресою http://localhost:8080/DC/formulaire.jsp. Сторінка JSP очікує значення від сервлету, який її викликає. Тут ми викликаємо її безпосередньо, тому вона не отримає очікуваних параметрів. Щоб все ж таки можна було провести тестування, ми самостійно ініціалізуємо на сторінці JSP очікувані параметри за допомогою констант. Ці перші тести дозволяють перевірити, чи сторінки JSP є синтаксично правильними.

Далі ми напишемо код сервлета. Він має два чітко розмежовані методи:

метод init, який слугує для:
- отримання параметрів конфігурації додатка з файлу web.xml
- за необхідності створити екземпляри бізнес-класів, які їй знадобляться надалі
- обробки можливого списку помилок ініціалізації, який буде надіслано майбутнім користувачам додатка. Ця обробка помилок може включати навіть надсилання електронного листа адміністратору додатка з метою попередження про збій у роботі
метод doGet або doPost залежно від того, як сервлет отримує параметри від клієнтів. Якщо сервлет обробляє кілька форм, бажано, щоб кожна з них надсилала інформацію, яка однозначно її ідентифікує. Це можна зробити за допомогою прихованого атрибута у формі типу <input type="hidden" name="action" value="...">. Сервлет може спочатку зчитати значення цього параметра, а потім делегувати обробку запиту внутрішньому приватному методу, призначеному для обробки цього типу запитів.
Слід максимально уникати розміщення бізнес-коду в сервлеті. Вона не призначена для цього. Сервлет — це свого роду керівник команди (контролер), який отримує запити від своїх клієнтів (веб-клієнтів) і доручає їх виконання найбільш підходящим особам (бізнес-класам). Під час написання сервлета визначається інтерфейс бізнес-класів, які потрібно створити (конструктори, методи). Це стосується випадків, коли ці бізнес-класи ще не створені. Якщо вони вже існують, то сервлет повинен адаптуватися до існуючого інтерфейсу.
Код сервлета буде скомпільовано.

Ми напишемо каркас бізнес-класів, необхідних для сервлета. Наприклад, якщо сервлет використовує об’єкт типу proxyArticles і цей клас повинен мати метод getCodes, що повертає список (ArrayList) символьних рядків, то на першому етапі можна обмежитися написанням:

public ArrayList getCodes(){
    String[] codes= {"code1","code2","code3"};
    ArrayList aCodes=new ArrayList();
    for(int i=0;i<codes.length;i++){
        aCodes.add(codes[i]);
    }
        return aCodes;
}

Тепер можна перейти до тестування сервлета.

Необхідно створити файл конфігурації web.xml для додатка. Він повинен містити всю інформацію, яку очікує метод init сервлета (<init-param>). Крім того, встановлюємо URL, через який буде здійснюватися доступ до головного сервлета (<servlet-mapping>).
Усі необхідні класи (сервлети, бізнес-класи) розміщуються в WEB-INF/classes.
Усі необхідні бібліотеки класів (.jar) розміщуються в WEB-INF/lib. Ці бібліотеки можуть містити бізнес-класи, драйвери JDBC тощо.
Види JSP розміщуються в кореневому каталозі додатка або в окремій папці. Те саме робиться з іншими ресурсами (html, зображення, аудіо, відео тощо)
Після цього додаток тестується, а перші помилки виправляються. Наприкінці цього етапу архітектура додатка стає працездатною. Цей етап тестування може виявитися складним, оскільки в Tomcat немає інструментів налагодження. Для цього Tomcat сам повинен бути інтегрований у середовище розробки (JBuilder Developer, Sun One Studio тощо). Можна скористатися командами System.out.println("...."), які виводять інформацію у вікно Tomcat. Перше, що слід перевірити, — чи метод init правильно отримує всі дані з файлу web.xml. Для цього можна вивести значення цих даних у вікно Tomcat. Таким самим чином слід перевірити, чи методи doGet та doPost правильно отримують параметри різних форм HTML додатка.

Напишемо бізнес-класи, необхідні сервлету. Зазвичай це класична розробка класу Java, який найчастіше є незалежним від будь-якого веб-додатку. Спочатку його протестують поза цим середовищем, наприклад, за допомогою консольного додатка. Після написання бізнес-класу його можна інтегрувати в архітектуру розгортання веб-додатку та перевірити правильність його інтеграції в нього. Таким чином діють для кожного бізнес-класу.

1.4. Підхід до розробки STRUTS

Розробники методології STRUTS прагнули визначити стандартний метод розробки, який би відповідав архітектурі MVC для веб-додатків, написаних на Java. Проєкт STRUTS має два аспекти:

метод розробки. Ми побачимо, що він досить близький до того, що описано вище для сервлетів та сторінок JSP
інструменти, які дозволяють нам застосовувати цей метод розробки. Це бібліотеки класів Java, які можна знайти на сайті фонду Apache (www.apache.org).

1.4.1. Метод розробки

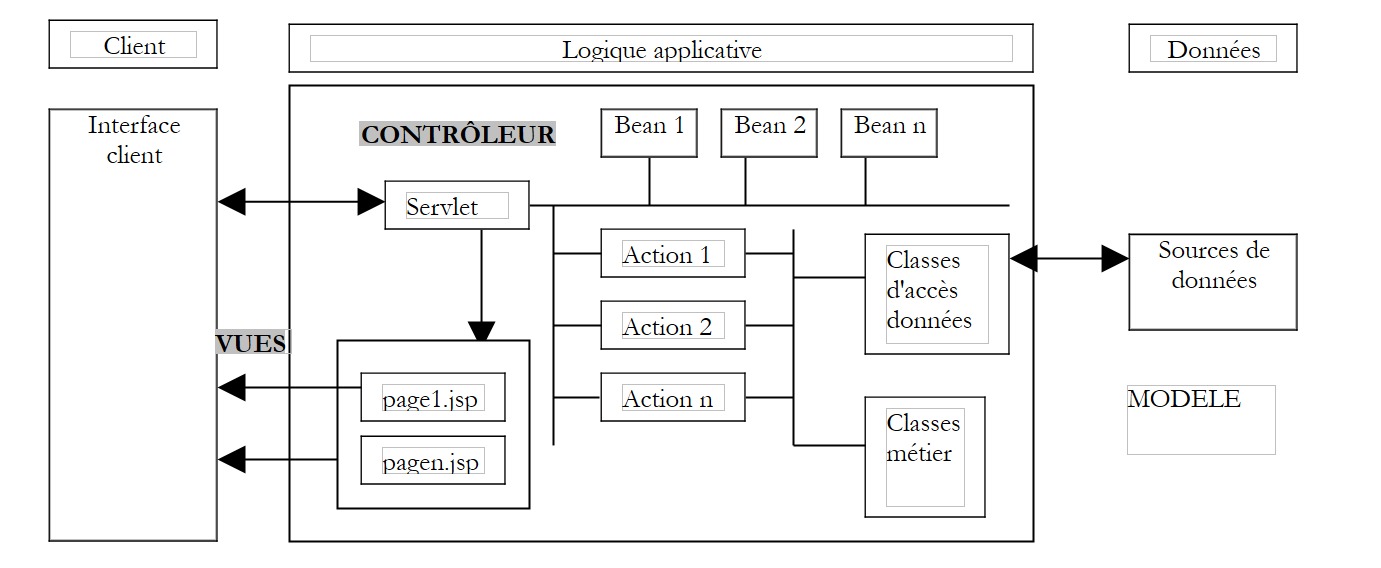

Архітектура MVC, що використовується STRUTS, є такою:

контролер є серцевиною додатка. Усі запити клієнта проходять через нього. Це загальний сервлет, що надається STRUTS. У деяких випадках може знадобитися його похідна. У простих випадках це не потрібно. Цей загальний сервлет отримує необхідну інформацію з файлу, який найчастіше називається struts-config.xml.
Якщо запит клієнта містить параметри форми, вони поміщаються в об’єкт Bean. Клас називається типом bean, якщо він дотримується правил побудови, які ми розглянемо трохи пізніше. Об’єкти bean, створені таким чином з часом, зберігаються в сесії або запиті клієнта. Цей параметр можна налаштувати. Їх не потрібно створювати заново, якщо вони вже були створені.
У файлі конфігурації struts-config.html до кожного URL, який має оброблятися програмою (тобто не відповідає погляду JSP, який можна було б запитати безпосередньо), прив’язується певна інформація:
- ім'я класу типу Action, відповідального за обробку запиту. І в цьому випадку інстанційований об'єкт Action може зберігатися в сесії або в запиті.
- якщо запитуваний URL має параметри (наприклад, у разі надсилання форми до контролера), вказується ім’я біна, відповідального за збереження інформації з форми.
Маючи цю інформацію, надану його конфігураційним файлом, при отриманні запиту URL від клієнта контролер здатний визначити, чи потрібно створювати bean і який саме. Після створення екземпляра bean може перевірити, чи є дані, які він зберіг і які походять із форми, дійсними чи ні. Контролер автоматично викликає метод біна під назвою validate. Бін створюється розробником. Отже, розробник розміщує в методі validate код, що перевіряє правильність даних форми. Якщо дані виявляються недійсними, контролер не продовжує обробку. Він передає управління представленню, ім’я якого знайде у своєму файлі конфігурації. На цьому обмін завершується. Слід зазначити, що розробник може вимагати, щоб валідність форми не перевірялася. Він робить це також у файлі struts-config.html. У цьому випадку контролер не викликає метод validate біна.
Якщо дані біна правильні, або якщо перевірка не проводиться, або якщо біна немає, контролер передає управління об’єкту типу Action, пов’язаному з URL. Він робить це, вимагаючи виконання методу `execute` цього об’єкта, якому передає посилання на бін, який він, можливо, створив. Саме тут розробник виконує необхідні дії: йому, можливо, доведеться викликати бізнес-класи або класи доступу до даних. Після завершення обробки об’єкт `Action` повертає контролеру ім’я подання, яке той повинен надіслати у відповідь клієнту.
Контролер надсилає цю відповідь. Обмін даними з клієнтом завершено.

Починає вимальовуватися методологія розробки STRUTS:

визначення подання. Розрізняють подання, які є формами, та інші.
- Кожен вид-форма породжує визначення у файлі struts-config.xml. У ньому визначається така інформація:
  - ім’я класу Bean, який міститиме дані форми, а також вказівку на те, чи мають дані перевірятися. Якщо їх потрібно перевіряти і вони виявляються недійсними, слід вказати, який вигляд слід надіслати клієнту у відповідь у цьому випадку.
  - ім’я класу Action, відповідального за обробку форми;
  - назви всіх подань, які можуть бути надіслані клієнту у відповідь після обробки запиту. Клас Action обере одне з них залежно від результату обробки.
- Кожна сторінка є об’єктом сторінки JSP. Ми побачимо, що в сторінках, зокрема у формах, іноді використовується бібліотека тегів, властива Struts.
Написання класів JavaBean, що відповідають формам
написання класів Action, відповідальних за обробку форм
написання можливих бізнес-класів або класів доступу до даних

1.4.2. Інструменти розробки STRUTS

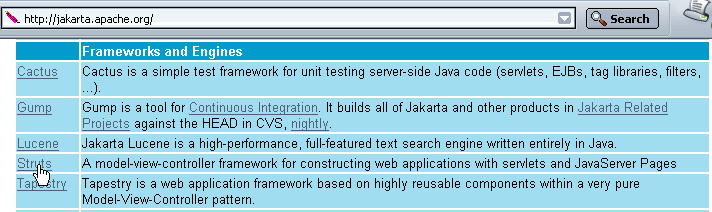

Проєкт STRUTS є одним із проєктів Apache Software Foundation. Деякі з цих проєктів об’єднані під назвою Jakarta і доступні на сайті URL http://jakarta.apache.org:

Рекомендуємо ознайомитися з цією сторінкою. Багато проектів представляють інтерес для розробників Java. Якщо перейти за наведеним вище посиланням Struts, ми потрапимо на головну сторінку проекту:

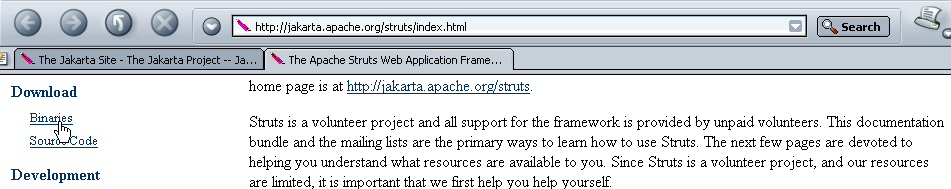

Тут також рекомендується ознайомитися з головною сторінкою. Щоб завантажити Java-бібліотеки Struts, перейдіть за посиланням «Binaries», наведеним вище:

Для користувачів Windows слід скористатися посиланням 1.1.zip, а для користувачів Unix — 1.1.tar.gz (листопад 2003 р.). Після розпакування файлу 1.1.zip ми отримаємо таку структуру каталогів:

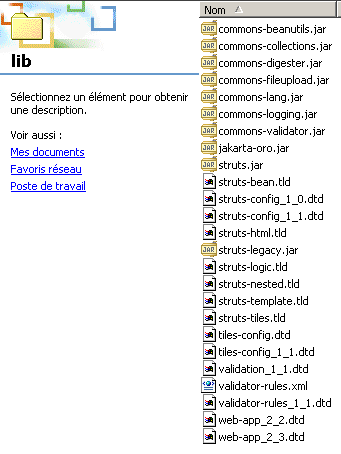

У цій структурі знаходяться бібліотеки класів Java, необхідні для розробки STRUTS. Вони містяться у файлах .jar або .war, аналогічних до файлів .zip. Їх можна відкрити за допомогою тих самих утиліт. Більшість необхідних бібліотек знаходяться у вищезазначеній папці lib:

Окрім бібліотек класів у форматі .jar, тут також містяться файли .dtd (Document Type Definition), які містять правила валідності файлів XML. Файл XML може у своєму вмісті посилатися на такий файл DTD. Програма (так званий парсер), яка аналізує вміст файлу XML, використовуватиме правила валідності, знайдені у файлі DTD, на який є посилання, щоб визначити, чи є файл XML синтаксично правильним. Так, наприклад, файл struts-config_1_1.dtd визначає правила побудови конфігураційного файлу struts-config.xml для версії 1.1 Struts.

Тепер розглянемо, де розміщувати різні елементи дерева Struts для розгортання Struts-додатку на сервері Tomcat.

1.5. Розгортання додатка Struts

Додаток Struts — це веб-додаток, як і будь-який інший. Тому він дотримується правил розгортання контейнера, в якому виконується. У цьому прикладі додаток, який ми назвемо strutspersonne, буде виконуватися на сервері Tomcat версії 4.x. У додатку наведено інструкцію з розгортання для Tomcat версії 5.x. Тут ми дотримуємося правил розгортання Tomcat 4.x:

Ми визначаємо контекст strutspersonne у файлі конфігурації server.xml сервера Tomcat:

                <Context path="/strutspersonne" docBase="e:/data/serge/web/struts/personne" />

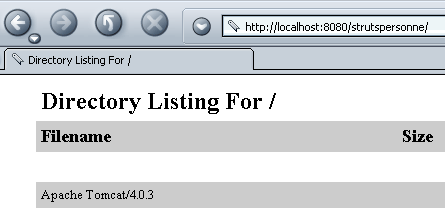

Після цього, за необхідності, перезапускаємо Tomcat, щоб він врахував новий контекст. Ми можемо перевірити правильність налаштування контексту, виконавши запит URL http://localhost:8080/strutspersonne :

Якщо не з’являється сторінка з помилками, це означає, що контекст налаштований правильно.

У фізичній папці, пов’язаній із контекстом strutspersonne, створюємо підпапку WEB-INF.
У папці WEB-INF додатка ми визначаємо файл конфігурації web.xml додатка:

<?xml version="1.0" encoding="ISO-8859-1"?>

<!DOCTYPE web-app
    PUBLIC "-//Sun Microsystems, Inc.//DTD Web Application 2.3//EN"
    "http://java.sun.com/dtd/web-app_2_3.dtd">

<web-app>
    <servlet>
      <servlet-name>action</servlet-name>
    <servlet-class>org.apache.struts.action.ActionServlet</servlet-class>
    <init-param>
        <param-name>config</param-name>
      <param-value>/WEB-INF/struts-config.xml</param-value>
    </init-param>
  </servlet>

  <servlet-mapping>
      <servlet-name>action</servlet-name>
    <url-pattern>*.do</url-pattern>
  </servlet-mapping>

</web-app>

Клас контролера (сервлета) додатка — це попередньо визначений клас Stuts, який називається ActionServlet. Він міститься у файлі struts.jar. Щоб Tomcat міг знайти цей клас, ми розмістимо файл struts.jar у папці <tomcat>\common\lib, яка є однією з папок, що перевіряються Tomcat під час пошуку класів. Фактично ми розмістимо там усі файли .jar, знайдені в папці <struts>\lib, де <struts> — це коренева папка дерева Struts.

Також слід розмістити файли struts-el.jar та jstl.jar, що знаходяться в папці <struts>\contrib\struts-el\lib:

Тут ми маємо доступ до веб-сервера. Це не завжди так. Якщо ми розгортаємо веб-додаток на Java у веб-контейнері, яким не керуємо самостійно, краще, щоб додаток містив усі необхідні бібліотеки. У такому разі їх слід розмістити у папці WEB-INF/lib, яку потрібно створити.
Ми зазначили, що контролер потребує певної інформації, яку зазвичай він знаходить у файлі struts-config.xml, розміщеному в тій самій папці, що й web.xml. Насправді ім’я цього файлу можна налаштувати. Саме параметр config, наведений вище, визначає це ім’я.
Тег <servlet-mapping> вказує, що до контролера можна буде звернутися через усі файли URL, що закінчуються суфіксом .do. Таке прив’язування є обов’язковим для Struts. Потім ці URL будуть відфільтровані контролером, який прийматиме лише ті URL, що зазначені в його конфігураційному файлі struts-config.xml

Наразі нашого файлу web.xml цілком достатньо.

Ми запитаємо URL /main.do у додатку strutspersonne. Згідно з попереднім файлом web.xml, цей файл URL буде передано сервлету org.apache.struts.action. Буде створено екземпляр класу ActionServlet і викликано його метод init. Цей метод намагається прочитати файл конфігурації, визначений параметром config. Отже, цей файл має існувати. Ми створюємо такий файл struts-config.xml:

<?xml version="1.0" encoding="ISO-8859-1" ?>

<!DOCTYPE struts-config PUBLIC
          "-//Apache Software Foundation//DTD Struts Configuration 1.1//EN"
          "http://jakarta.apache.org/struts/dtds/struts-config_1_1.dtd">

<struts-config>
    <action-mappings>
      <action
          path="/main"
          parameter="/main.html"
          type="org.apache.struts.actions.ForwardAction"
      />
    </action-mappings>
</struts-config>

Зауважимо, що файл DTD з struts-config.xml не є таким самим, як у файлі web.xml, що вказує на те, що вони мають різну структуру. Для кожного URL, який повинен обробляти контролер, нам потрібно визначити тег <action>. Він слугує для того, щоб вказати контролеру, що він повинен робити, коли йому надходить запит на цей URL. Тут ми вказуємо такі елементи:

path="/main": визначає ім’я URL, налаштованого тегом <action>. Суфікс .do є неявним.
type="org.apache.struts.actions.ForwardAction": визначає ім’я класу Action, який має обробити запит. Тут використовується клас Action, попередньо визначений у Struts. Він сам нічого не робить, а лише переадресовує запит клієнта до URL, вказаного в атрибуті parameter.
parameter="/main.html": ім’я URL, якому має бути передано запит. У цьому випадку це статичний файл HTML.

Отже, коли користувач запитає файл URL /main.do, він отримає файл URL /main.html.

Файл main.html матиме такий вигляд:

<html>
    <head>
      <title>Application strutspersonne</title>
  </head>
  <body>
      Application strutspersonne active ....
  </body>
</html>

Цей файл розміщений у папці додатка strutspersonne/vues:

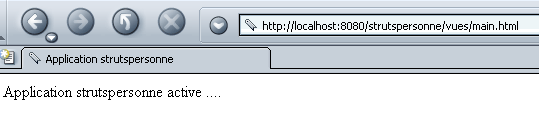

Замовити його можна безпосередньо за номером URL http://localhost:8080/strutspersonne/main.html:

У цьому випадку контролер Struts додатка не втручався, оскільки він спрацьовує лише при запиті на файл URL з розширенням *.do. Однак у даному випадку було зроблено запит на файл URL /vues/main.html.

Створений раніше файл struts-config.xml потрібно розмістити в тій самій папці WEB-INF, що й файл web.xml:

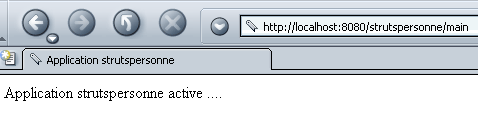

Тепер ми перевіримо правильність роботи контролера додатка strutspersonne, звернувшись до файлів URL /main.do після того, як, за необхідності, перезапустимо Tomcat.

Тут спрацював контролер Struts, оскільки ми запросили URL типу *.do. Ми дійсно отримали очікувану сторінку (main.html). Отже, ми маємо основні елементи функціонування нашого додатка: контекст strutspersonne, конфігураційні файли web.xml та struts-config.xml, а також бібліотеки Struts.

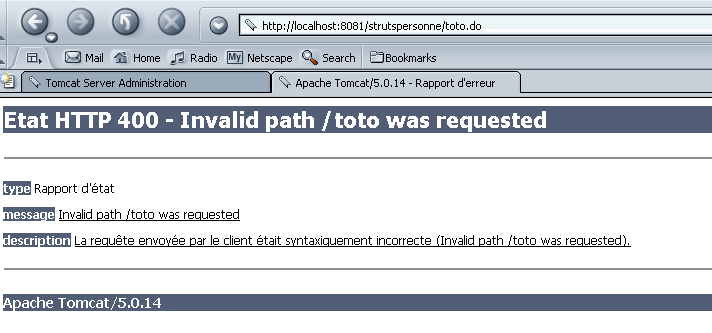

Що б сталося, якби ми запросили URL типу /toto.do? Згідно з файлом web.xml додатка strutspersonne, для її обробки викликається контролер Struts. Він перевіряє свій файл конфігурації struts-config.html і не знаходить жодних налаштувань для запиту URL /toto. Що ж він робить у такому випадку? Спробуємо:

Ми отримуємо сторінку з помилками, що здається нормальним. Тепер ми можемо приступити до написання додатка.
