17. [TD]: захист веб-сервера / jSON під час виборів

Ключові слова: багаторівнева архітектура, Spring, ін’єкція залежностей, веб-сервіс / jSON захищений, клієнт / сервер

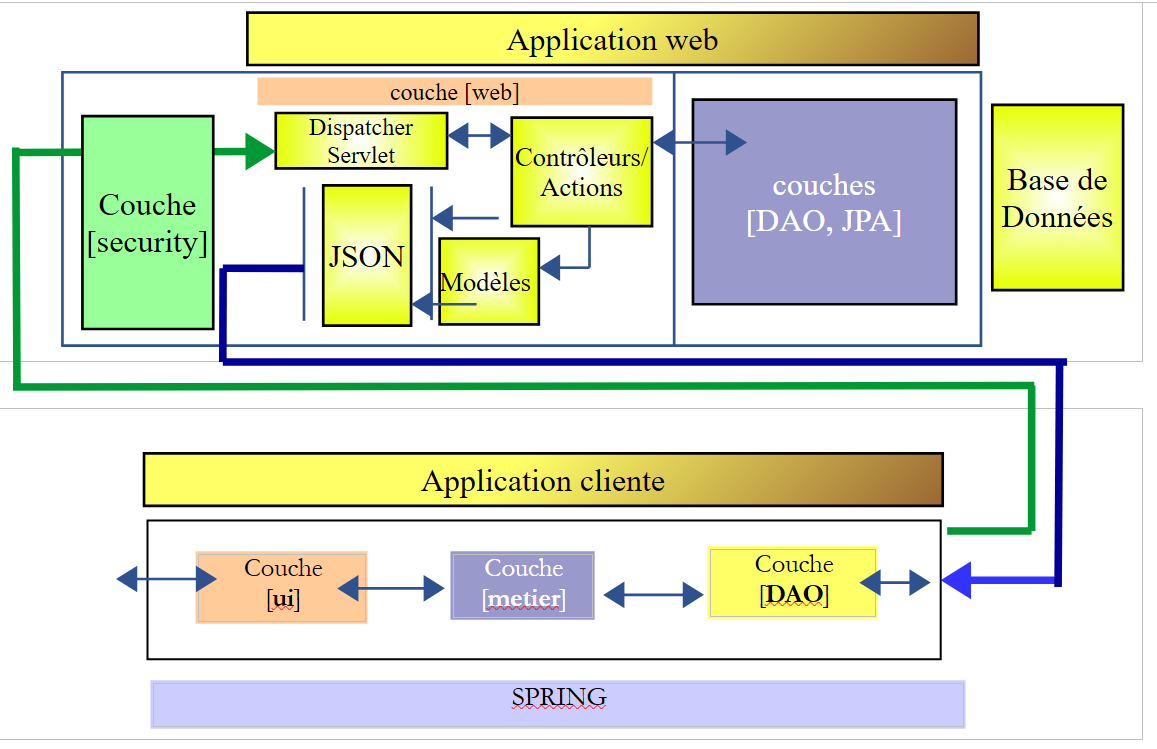

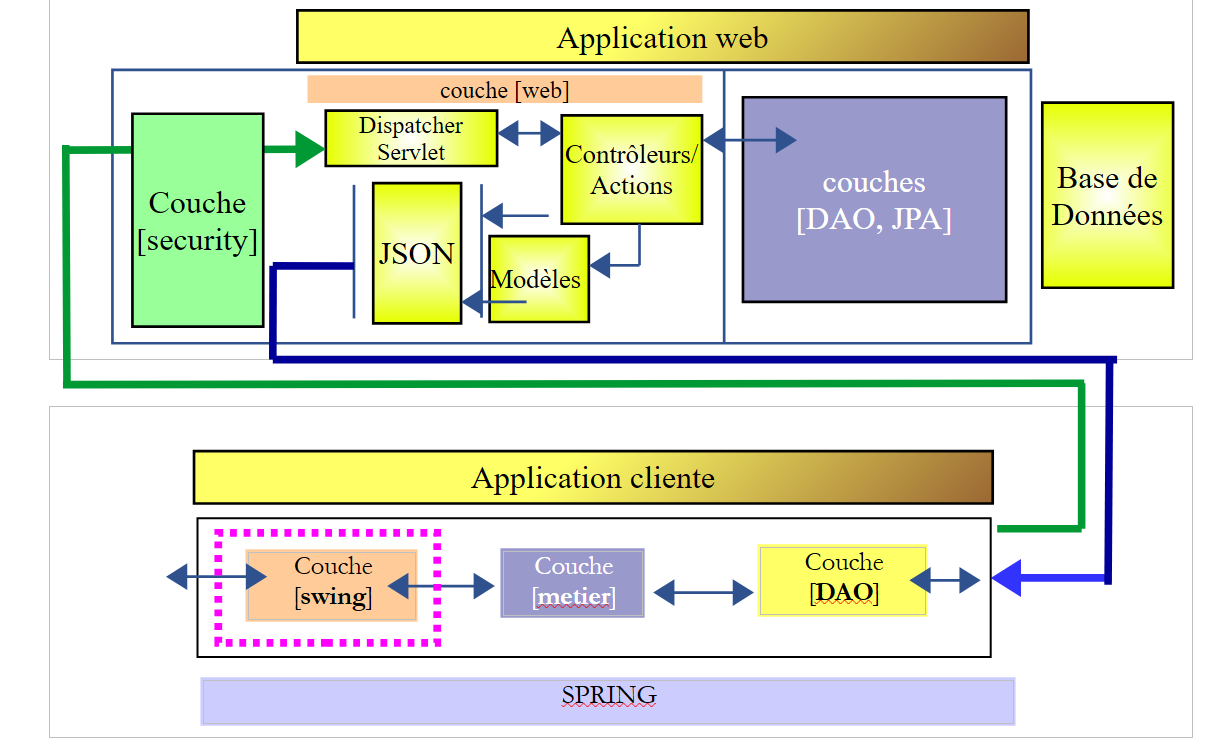

Тепер ми застосовуємо те, що вивчили в попередньому розділі, до TD щодо виборів. Архітектура буде такою:

Процес відбуватиметься таким чином:

  • написання сервера;
  • написання клієнта без шару [ui], але з тестом JUnit шару [métier];

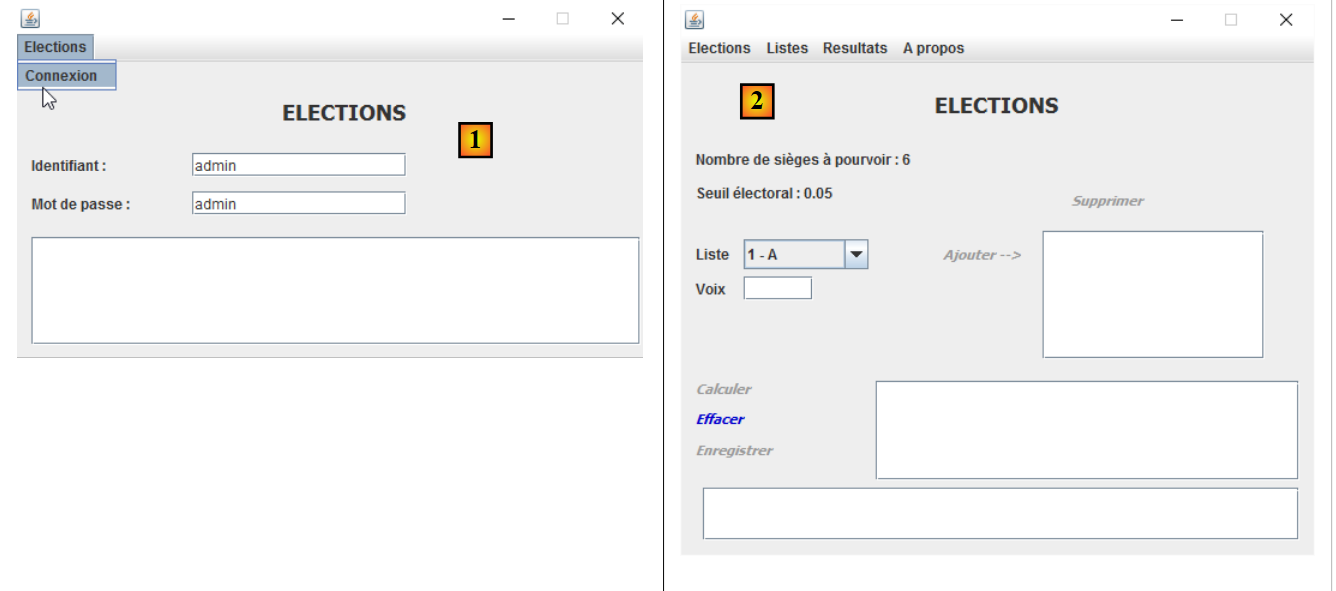

  • запис з клієнта з шаром [ui];

17.1. Support



Проекти цього розділу знаходяться у папці [support / chap-17]. Скрипт SQL призначений для створення бази даних, необхідної для тестування.

17.2. База даних

База даних захищеного сервера тепер має містити таблиці [USERS], [ROLES] та [USERS_ROLES]:



Скрипт SQL для створення бази даних доступний у розділі «Документація».

17.3. Захищений сервер

Щоб налаштувати захищений сервер для виборів, достатньо скопіювати та вставити зразок проекту [intro-spring-security-server-01]:

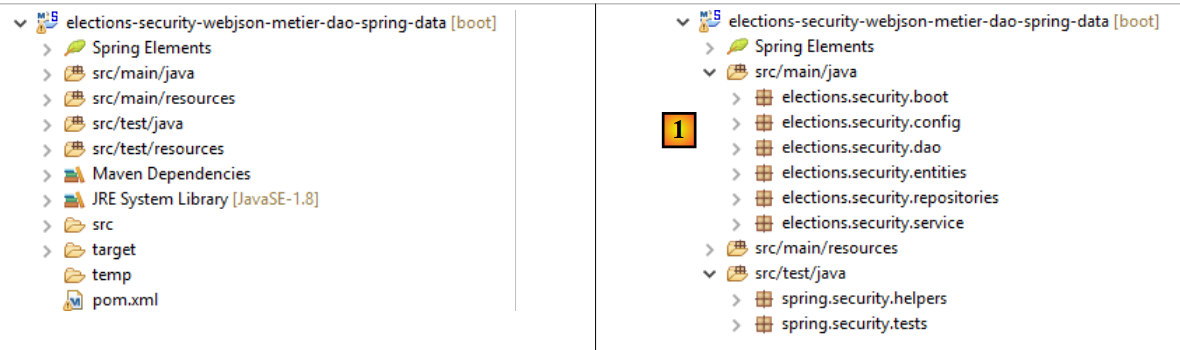

Що потрібно зробити: перейменуйте пакети, як показано у файлі [1].

Після цього ми змінюємо файл [pom.xml] наступним чином:


<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <groupId>istia.st.elections</groupId>
    <artifactId>elections-security-webjson-metier-dao-spring-data</artifactId>
    <version>0.0.1-SNAPSHOT</version>

    <name>elections-security-webjson-metier-dao-spring-data</name>
    <description>elections spring security</description>

    <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <java.version>1.8</java.version>
    </properties>

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>1.2.7.RELEASE</version>
    </parent>

    <dependencies>
        <dependency>
            <groupId>istia.st.elections</groupId>
            <artifactId>elections-webjson-metier-dao-spring-data</artifactId>
            <version>0.0.1-SNAPSHOT</version>
        </dependency>
        <!-- Spring Security -->
        ...
    </dependencies>
    <!-- плагіни -->
    <build>
        ...
    </build>

</project>
  • у рядках 23–27 замініть залежність від проєкту [intro-server-webjson-01] на залежність від проєкту [elections-webjson-metier-dao-spring-data], розглянутого в параграфі 12;
  • у рядках 4–7 вкажіть характеристики нового проекту;

Залишилося змінити класи конфігурації проекту:

[DaoConfig]


package elections.security.config;

import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.ComponentScan;
import org.springframework.context.annotation.Import;
import org.springframework.data.jpa.repository.config.EnableJpaRepositories;

@EnableJpaRepositories(basePackages = { "elections.security.repositories" })
@ComponentScan(basePackages = { "elections.security.dao" })
@Import({ elections.dao.config.DaoConfig.class })
public class DaoConfig {

    // константи
    final static private String[] ENTITIES_PACKAGES = { "elections.dao.entities", "elections.security.entities" };


    @Bean
    public String[] packagesToScan() {
        return ENTITIES_PACKAGES;
    }

}

Зміни внесені в наступні рядки:

  • рядки 8, 9, 14: вкажіть правильні назви пакетів;
  • рядок 10: імпортований клас тепер — [elections.dao.config.DaoConfig] із проєкту [elections-webjson-metier-dao-spring-data];

Примітка: як уже зазначалося, ця конфігурація працює лише в тому випадку, якщо клас [elections.dao.config.DaoConfig] має анотацію [@Configuration]. Перевірте цей момент.

[SecurityConfig]


package elections.security.config;

...

@EnableWebSecurity
@ComponentScan(basePackages = { "elections.security.service" })
@Import({ WebConfig.class, DaoConfig.class })
public class SecurityConfig extends WebSecurityConfigurerAdapter {

    ...
}

Зміни внесені в наступні рядки:

  • рядок 6: змініть назву пакета;

Це все. Проведіть перше тестування, запустивши тест JUnit []:



Запустіть клас завантаження [Boot], а потім за допомогою розширення Chrome [Advanced Rest Client] проведіть наступне тестування:

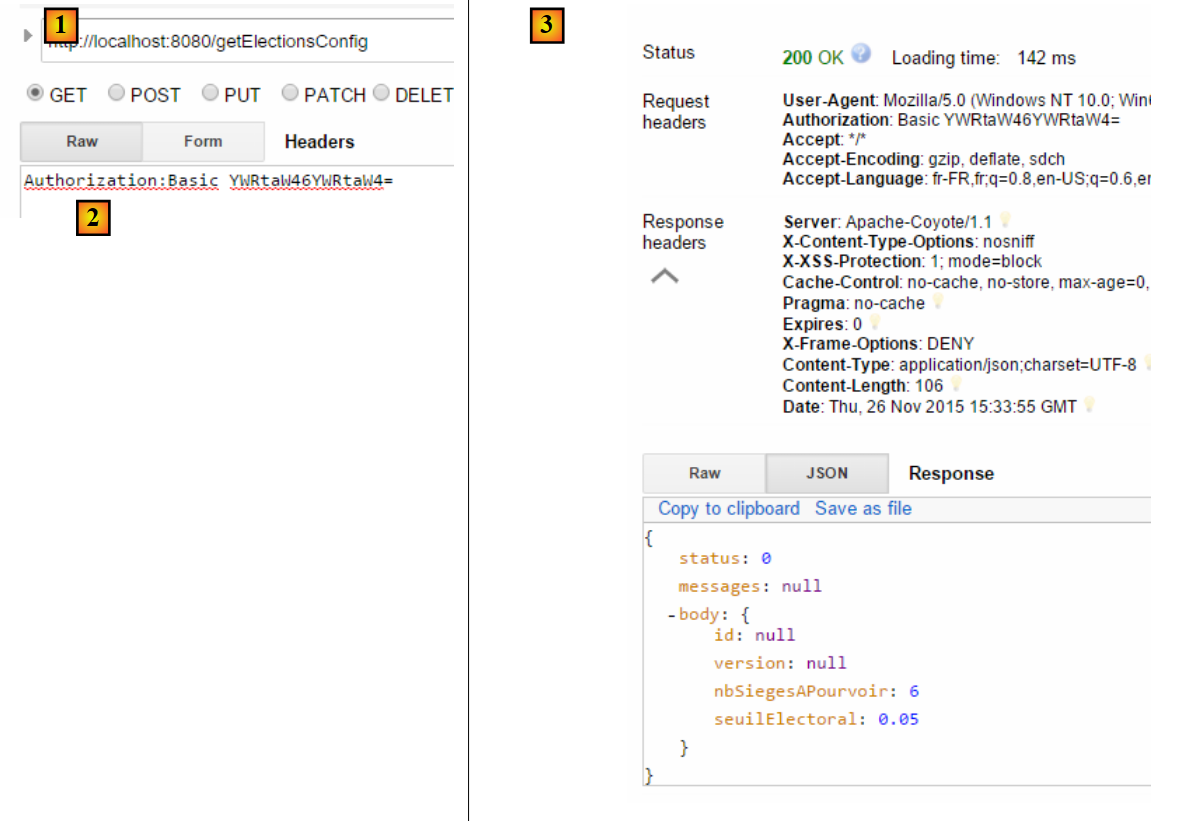

У [1] — запит. У [3] — відповідь. У [2] заголовок HTTP є заголовком автентифікації користувача [admin, admin]: Authorization:Basic YWRtaW46YWRtaW4=

Запитайте зараз списки, що беруть участь у змаганні:

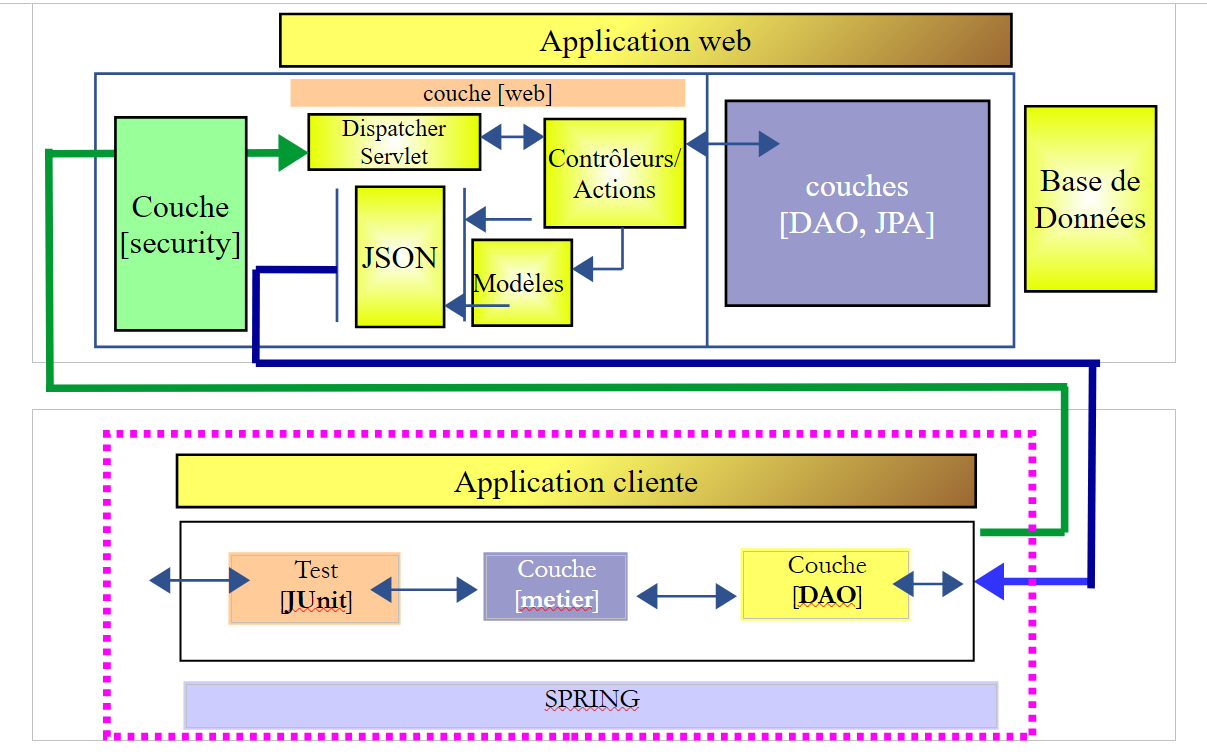

17.4. Клієнт безпечного сервера без шару [ui]

Скопіюйте та вставте проект [elections-ui-metier-dao-webjson] у проект [elections-metier-dao-security-webjson].

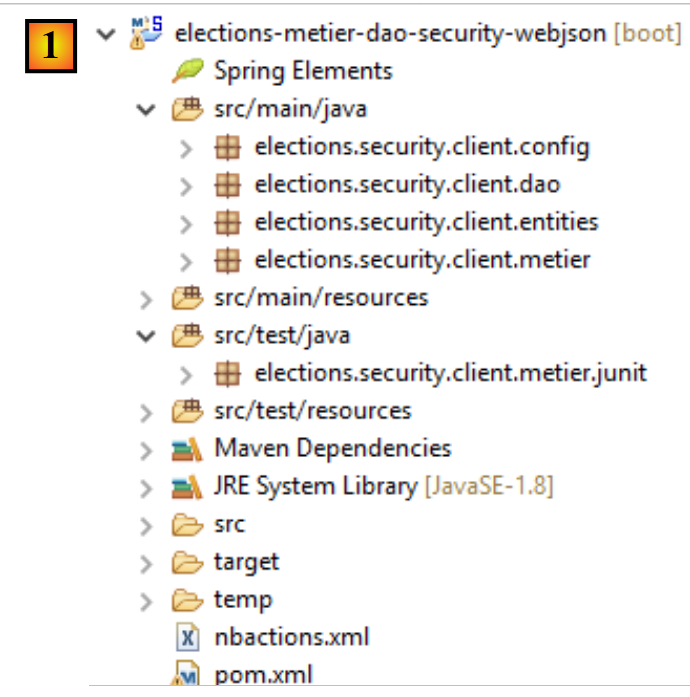

Необхідні дії: у [1] перейменуйте пакети, якщо це необхідно, та видаліть пакети з шару [ui] і запускних класів [boot].

Тепер ми будемо діяти так, як це було зроблено в розділі 16.5.

17.4.1. Налаштування Maven

Змінюється лише частина, що стосується ідентифікації проєкту:


<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <groupId>istia.st.elections</groupId>
    <artifactId>elections-metier-dao-security-webjson</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <description>Client jUnit du serveur web / jSON</description>
    <name>elections-metier-dao-security-webjson</name>
...

17.4.2. Рефакторизація шару [métier]



Інтерфейс [IElectionsMetier] змінюється наступним чином:


package elections.security.client.metier;

import elections.security.client.entities.ListeElectorale;
import elections.security.client.entities.User;

public interface IElectionsMetier {

    // аутентифікація
    public void authenticate(User user);

    // отримати списки учасників
    public ListeElectorale[] getListesElectorales(User user);

    // кількість місць, що підлягають заповненню
    public int getNbSiegesAPourvoir(User user);

    // виборчий бар'єр
    public double getSeuilElectoral(User user);

    // реєстрація результатів
    public void recordResultats(User user, ListeElectorale[] listesElectorales);

    // розподіл місць
    public ListeElectorale[] calculerSieges(User user, ListeElectorale[] listesElectorales);

}

Першим параметром усіх методів є користувач, який бажає скористатися ресурсами захищеного сервера.

Реалізація [ElectionsMetier] змінюється наступним чином:


package elections.security.client.metier;

import java.io.IOException;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.context.ApplicationContext;
import org.springframework.stereotype.Component;

import com.fasterxml.jackson.core.type.TypeReference;
import com.fasterxml.jackson.databind.ObjectMapper;

import elections.security.client.dao.IClientDao;
import elections.security.client.entities.ElectionsConfig;
import elections.security.client.entities.ElectionsException;
import elections.security.client.entities.ListeElectorale;
import elections.security.client.entities.User;

@Component
public class ElectionsMetier implements IElectionsMetier {

  @Autowired
  private IClientDao dao;
  @Autowired
  private ApplicationContext context;

  // конфігурація виборів
  private ElectionsConfig electionsConfig;

  private ElectionsConfig getElectionsConfig(User user) {
    if(electionsConfig!=null){
      return electionsConfig;
    }
    // маппери jSON
    ObjectMapper mapperResponse = context.getBean(ObjectMapper.class);
    try {
      // запит
      Response<ElectionsConfig> response = mapperResponse.readValue(dao.getResponse(user, "/getElectionsConfig", null),
              new TypeReference<Response<ElectionsConfig>>() {
      });
      // помилка?
      if (response.getStatus() != 0) {
        // генерується 1 виняток
        throw new ElectionsException(response.getStatus(), response.getMessages());
      } else {
        electionsConfig = response.getBody();
        return electionsConfig;
      }
    } catch (ElectionsException e1) {
      throw e1;
    } catch (IOException | RuntimeException e2) {
      throw new ElectionsException(100, e2);
    }
  }

  @Override
  public ListeElectorale[] getListesElectorales(User user) {
   ...
  }

  @Override
  public int getNbSiegesAPourvoir(User user) {
    return getElectionsConfig(user).getNbSiegesAPourvoir();
  }

  @Override
  public double getSeuilElectoral(User user) {
    return getElectionsConfig(user).getSeuilElectoral();
  }

  @Override
  public void recordResultats(User user, ListeElectorale[] listesElectorales) {
    ...
  }

  @Override
  public ListeElectorale[] calculerSieges(User user, ListeElectorale[] listesElectorales) {
    ...
  }

  @Override
  public void authenticate(User user) {
    dao.getResponse(user, "/authenticate", null);
  }
}

Завдання: доповніть наведений вище код.

17.4.3. Налаштування Spring



Клас [MetierConfig] змінюється наступним чином:


package elections.security.client.config;

...

@ComponentScan({ "elections.security.client.dao", "elections.security.client.metier" })
public class MetierConfig {

У рядку 5 потрібно оновити пакети, що підлягають обстеженню.

17.4.4. Тест JUnit для шару [métier]



Клас тесту [Test01] змінюється наступним чином:


package elections.security.client.metier.junit;

import org.junit.Assert;
import org.junit.BeforeClass;
import org.junit.Test;
import org.junit.runner.RunWith;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.boot.test.SpringApplicationConfiguration;
import org.springframework.test.context.junit4.SpringJUnit4ClassRunner;

import com.fasterxml.jackson.core.JsonProcessingException;
import com.fasterxml.jackson.databind.ObjectMapper;

import elections.security.client.config.MetierConfig;
import elections.security.client.entities.ElectionsException;
import elections.security.client.entities.ListeElectorale;
import elections.security.client.entities.User;
import elections.security.client.metier.IElectionsMetier;

@SpringApplicationConfiguration(classes = MetierConfig.class)
@RunWith(SpringJUnit4ClassRunner.class)
public class Test01 {

    // шар [electionsMetier]
    @Autowired
    private IElectionsMetier electionsMetier;

    // маппер jSON
    private final ObjectMapper mapper = new ObjectMapper();

    // користувачі
    static private User admin;
    static private User user;
    static private User unknown;

    @BeforeClass
    public static void initTest() {
        admin = new User("admin", "admin");
        user = new User("user", "user");
        unknown = new User("x", "y");
    }

    @Test()
    public void checkUserUser() {
        ElectionsException se = null;
        try {
            electionsMetier.authenticate(user);
        } catch (ElectionsException e) {
            se = e;
        }
        Assert.assertNotNull(se);
        Assert.assertEquals("403 Forbidden", se.getErreurs().get(0));
    }

    @Test()
    public void checkUserUnknown() {
        ElectionsException se = null;
        try {
            electionsMetier.authenticate(unknown);
        } catch (ElectionsException e) {
            se = e;
        }
        Assert.assertNotNull(se);
        Assert.assertEquals("401 Unauthorized", se.getErreurs().get(0));
    }

    @Test()
    public void checkUserAdmin() {
        ElectionsException se = null;
        try {
            electionsMetier.authenticate(admin);
        } catch (ElectionsException e) {
            se = e;
        }
        Assert.assertNull(se);
    }

    /**
     * vérification 1 : méthode de calcul des sièges on fixe en dur les listes
     */
    @Test
    public void calculSieges1() {
        // створюється таблиця із 7 списків кандидатів
        ListeElectorale[] listes = new ListeElectorale[7];
        listes[0] = new ListeElectorale("A", 32000, 0, false);
        listes[1] = new ListeElectorale("B", 25000, 0, false);
        listes[2] = new ListeElectorale("C", 16000, 0, false);
        listes[3] = new ListeElectorale("D", 12000, 0, false);
        listes[4] = new ListeElectorale("E", 8000, 0, false);
        listes[5] = new ListeElectorale("F", 4500, 0, false);
        listes[6] = new ListeElectorale("G", 2500, 0, false);
        // розраховуються місця для кожного зі списків
        listes = electionsMetier.calculerSieges(admin,listes);
        // перевіряються результати
        Assert.assertEquals(2, listes[0].getSieges());
        Assert.assertFalse(listes[0].isElimine());
        Assert.assertEquals(2, listes[1].getSieges());
        Assert.assertFalse(listes[1].isElimine());
        Assert.assertEquals(1, listes[2].getSieges());
        Assert.assertFalse(listes[2].isElimine());
        Assert.assertEquals(1, listes[3].getSieges());
        Assert.assertFalse(listes[3].isElimine());
        Assert.assertEquals(0, listes[4].getSieges());
        Assert.assertFalse(listes[4].isElimine());
        Assert.assertEquals(0, listes[5].getSieges());
        Assert.assertTrue(listes[5].isElimine());
        Assert.assertEquals(0, listes[6].getSieges());
        Assert.assertTrue(listes[6].isElimine());
    }

    /**
     * vérification 2 : méthode de calcul des sièges on demande les listes à la couche [metier] puis on fixe en dur les
     * voix
     */
    @Test
    public void calculSieges2() {
        // створюється таблиця із 7 списків кандидатів
        ListeElectorale[] listes = electionsMetier.getListesElectorales(admin);
        // фіксуються голоси
        listes[0].setVoix(32000);
        listes[1].setVoix(25000);
        listes[2].setVoix(16000);
        listes[3].setVoix(12000);
        listes[4].setVoix(8000);
        listes[5].setVoix(4500);
        listes[6].setVoix(2500);
        // розраховуються місця, отримані кожним зі списків
        listes = electionsMetier.calculerSieges(admin,listes);
        // перевіряються результати
        Assert.assertEquals(2, listes[0].getSieges());
        Assert.assertFalse(listes[0].isElimine());
        Assert.assertEquals(2, listes[1].getSieges());
        Assert.assertFalse(listes[1].isElimine());
        Assert.assertEquals(1, listes[2].getSieges());
        Assert.assertFalse(listes[2].isElimine());
        Assert.assertEquals(1, listes[3].getSieges());
        Assert.assertFalse(listes[3].isElimine());
        Assert.assertEquals(0, listes[4].getSieges());
        Assert.assertFalse(listes[4].isElimine());
        Assert.assertEquals(0, listes[5].getSieges());
        Assert.assertTrue(listes[5].isElimine());
        Assert.assertEquals(0, listes[6].getSieges());
        Assert.assertTrue(listes[6].isElimine());
    }

    /**
     * vérification 3 méthode de calcul des sièges on provoque une exception
     */
    @Test(expected = ElectionsException.class)
    public void calculSieges3() {
        // створюється таблиця з 24 списками кандидатів, кожен із яких має 1 голос
        ListeElectorale[] listes = new ListeElectorale[25];
        // усі 25 списків матимуть однакову кількість голосів (4 %)
        for (int i = 0; i < listes.length; i++) {
            listes[i] = new ListeElectorale("Liste" + (i + 1), 1, 0, false);
        }
        // розподіл місць — зазвичай має бути ElectionsException
        // з виборчим бар'єром у 5%
        electionsMetier.calculerSieges(admin,listes);
    }

    /**
     * enregistrement des résultats de l'élection
     *
     * @throws JsonProcessingException
     */
    @Test
    public void ecritureResultatsElections() throws JsonProcessingException {
        // створюється таблиця із 7 списків кандидатів
        ListeElectorale[] listes = electionsMetier.getListesElectorales(admin);
        // встановлюємо фіксовану кількість голосів
        listes[0].setVoix(32000);
        listes[1].setVoix(25000);
        listes[2].setVoix(16000);
        listes[3].setVoix(12000);
        listes[4].setVoix(8000);
        listes[5].setVoix(4500);
        listes[6].setVoix(2500);
        // розраховуються місця, отримані кожним зі списків
        listes = electionsMetier.calculerSieges(admin,listes);
        // виводимо результати
        for (int i = 0; i < listes.length; i++) {
            System.out.println(mapper.writeValueAsString(listes[i]));
        }
        // результати записуються в базу даних
        electionsMetier.recordResultats(admin,listes);
        // перевіряються результати
        listes = electionsMetier.getListesElectorales(admin);
        // виводить результати
        for (int i = 0; i < listes.length; i++) {
            System.out.println(mapper.writeValueAsString(listes[i]));
        }
        Assert.assertEquals(2, listes[0].getSieges());
        Assert.assertFalse(listes[0].isElimine());
        Assert.assertEquals(2, listes[1].getSieges());
        Assert.assertFalse(listes[1].isElimine());
        Assert.assertEquals(1, listes[2].getSieges());
        Assert.assertFalse(listes[2].isElimine());
        Assert.assertEquals(1, listes[3].getSieges());
        Assert.assertFalse(listes[3].isElimine());
        Assert.assertEquals(0, listes[4].getSieges());
        Assert.assertFalse(listes[4].isElimine());
        Assert.assertEquals(0, listes[5].getSieges());
        Assert.assertTrue(listes[5].isElimine());
        Assert.assertEquals(0, listes[6].getSieges());
        Assert.assertTrue(listes[6].isElimine());
    }
}

Завдання: розберіться з цим тестом і переконайтеся, що він проходить успішно.

17.5. Клієнт захищеного сервера з шаром [console]

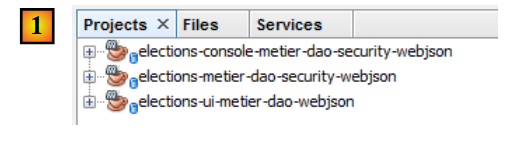

У NetBeans ми відкриваємо проекти Maven [elections-metier-dao-security-webjson] та [elections-ui-metier-dao-webjson], а потім створюємо новий проект [elections-console-metier-dao-security-webjson] шляхом копіювання та вставлення проекту [elections-ui-metier-dao-webjson]:

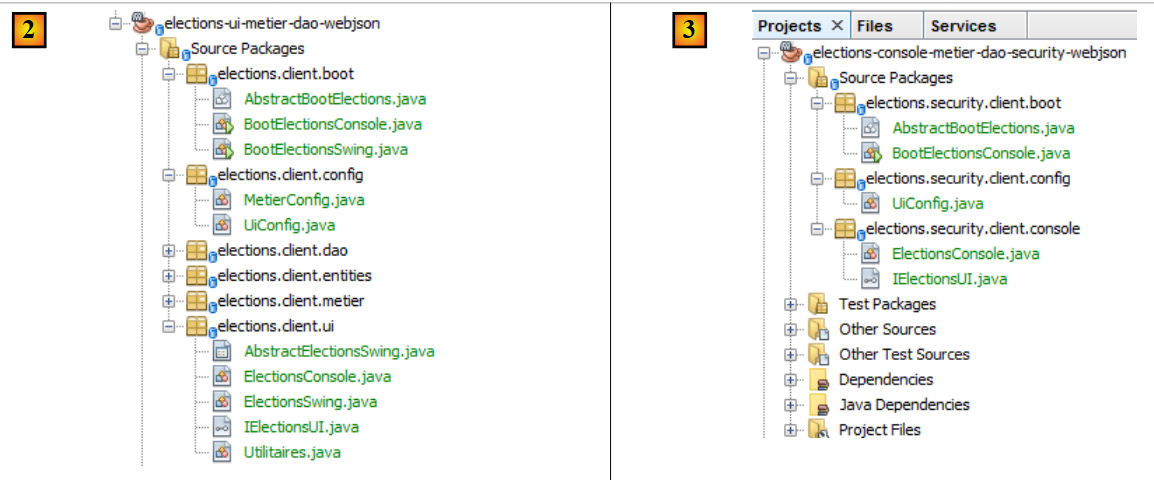

Більшість класів нового проєкту [3] походять із проєкту [elections-ui-metier-dao-webjson] [2], який був клієнтом незахищеного веб-сервера / jSON:

Щоб створити новий проект Maven, виконайте такі дії:

  • скопіюйте та вставте проект [elections-ui-metier-dao-webjson] у проект [elections-ui-metier-dao-security-webjson];
  • у новому проєкті:
    • видаліть пакети [elections.client.dao, elections.client.metier, elections.client.entities];
    • у пакеті [elections.client.ui] залиште лише клас консолі [ElectionsConsole] та його інтерфейс [IElectionsUI];
    • перейменуйте пакети, як зазначено, на [3];
    • виправте проблеми з імпортом у різних класах за допомогою [clic droit / Fix Imports];

На цьому етапі новий проєкт містить чимало помилок.

17.5.1. Налаштування Maven

Файл [pom.xml] нового проєкту має такий вигляд:


<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <groupId>istia.st.elections</groupId>
    <artifactId>elections-console-metier-dao-security-webjson</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <name>elections-console-metier-dao-security-webjson</name>
    <description>couche console du client web / jSON</description>

    <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <java.version>1.8</java.version>
    </properties>

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>1.2.7.RELEASE</version>
    </parent>

    <dependencies>
        <dependency>
            <groupId>istia.st.elections</groupId>
            <artifactId>elections-metier-dao-security-webjson</artifactId>
            <version>0.0.1-SNAPSHOT</version>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-surefire-plugin</artifactId>
                <version>2.18.1</version>
            </plugin>
        </plugins>
    </build>

</project>
  • рядки 4–8: ідентифікатор Maven нового проєкту;
  • рядки 22–26: залежність від проєкту [elections-metier-dao-security-webjson], який ми щойно створили в розділі 17.4 і який надає шари [DAO] та [métier];

17.5.2. Конфігурація Spring



Клас [UiConfig] має такий вигляд:


package elections.security.client.config;

import elections.security.client.entities.User;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.ComponentScan;
import org.springframework.context.annotation.Import;

@Import(MetierConfig.class)
@ComponentScan(basePackages = {"elections.security.client.console","elections.security.client.swing"})
public class UiConfig {

  // адміністратор
  private final User ADMIN = new User("admin", "admin");

  @Bean
  private User admin() {
    return ADMIN;
  }

}
  • рядок 8: імпортується клас [elections.security.client.config.MetierConfig] із проєкту [elections-metier-dao-security-webjson], розглянутого в розділі 17.4;
  • рядок 9: оголошуються пакети, в яких знаходяться біни Spring;
  • рядки 12–18: бін [admin] — це користувач [admin, admin], який використовуватиметься консольним додатком. Нагадаємо, що це єдиний користувач, уповноважений звертатися до захищеного веб-сервера /jSON;

17.5.3. Завантажувальний додаток консолі



Клас [ElectionsConsole] розвивається наступним чином:


package elections.security.client.console;

import java.util.Arrays;
import java.util.Comparator;
import java.util.Scanner;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;

import elections.security.client.entities.ElectionsException;
import elections.security.client.entities.ListeElectorale;
import elections.security.client.entities.User;
import elections.security.client.metier.IElectionsMetier;

@Component
public class ElectionsConsole implements IElectionsUI {

    @Autowired
    private IElectionsMetier electionsMetier;

  @Autowired
  private User admin;

    @Override
    public void run() {
        // списки учасників змагань
        ListeElectorale[] listes;
        // введення даних
        try (Scanner clavier = new Scanner(System.in)) {
            // запит списків кандидатів до шару [metier]
            listes = electionsMetier.getListesElectorales(admin);
            // здійснюється підрахунок голосів
            System.out.println("Il y a " + listes.length
                    + " listes en compétition. Veuillez indiquer le nombre de voix de chacune d'elles :");
            for (int i = 0; i < listes.length; i++) {
                boolean saisieOK = false;
                while (!saisieOK) {
                    System.out.print("Nombre de voix de la liste [" + listes[i].getNom() + "] : ");
                    try {
                        listes[i].setVoix(Integer.parseInt(clavier.nextLine()));
                        saisieOK = true;
                    } catch (ElectionsException | NumberFormatException ex) {
                        System.out.println("Nombre de voix incorrect. Veuillez recommencer");
                    }
                }
            }
        }
        // проводиться підрахунок місць
        listes=electionsMetier.calculerSieges(admin,listes);
        // результати зберігаються
        electionsMetier.recordResultats(admin,listes);
        // сортування списків у порядку спадання кількості голосів
        Arrays.sort(listes, new CompareListesElectorales());
        // вони відображаються
        System.out.println("\nRésultats de l'élection\n");
        for (int i = 0; i < listes.length; i++) {
            System.out.println(listes[i]);
        }
    }

    // клас порівняння виборчих списків
    class CompareListesElectorales implements Comparator<ListeElectorale> {

        // порівняння двох списків кандидатів за кількістю голосів
        @Override
        public int compare(ListeElectorale listeElectorale1, ListeElectorale listeElectorale2) {
            // порівнюються голоси цих двох списків
            int nbVoix1 = listeElectorale1.getVoix();
            int nbVoix2 = listeElectorale2.getVoix();
            if (nbVoix1 < nbVoix2) {
                return +1;
            } else {
                if (nbVoix1 > nbVoix2)
                    return -1;
                else
                    return 0;
            }
        }
    }

}

Клас ElectionsConsole майже не змінюється. Слід лише пам’ятати, що тепер методи шару [métier] вимагають як перший параметр ім’я користувача (рядки 31, 49, 51). Воно надається шляхом ін’єкції в рядках 21–22. Введений користувач — це той, хто має дозвіл на запит до веб-сервера /jSON.

Завдання: протестуйте консольну програму (не забудьте попередньо запустити захищений сервер).

17.6. Клієнт захищеного сервера з рівнем [swing]

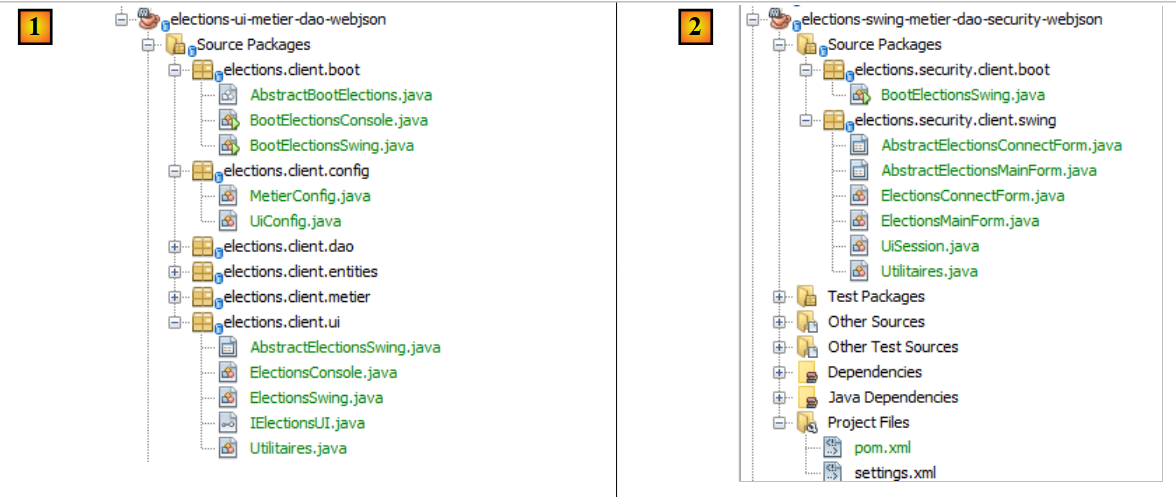

Ми створюємо новий проект NetBeans [elections-swing-metier-dao-security-webjson] шляхом копіювання та вставлення проекту [elections-ui-metier-dao-webjson]:

У новому проєкті [2]:

  • видаліть пакети [elections.client.dao, elections.client.metier, elections.client.entities];
  • у пакеті [elections.client.ui] видаліть класи [ElectionsConsole, IElectionsUI];
  • перейменуйте пакети, як зазначено, на [2];
  • у пакеті [elections.security.client.swing] перейменуйте клас [AbstractElectionsSwing], який реалізує графічний інтерфейс, на [AbstractElectionsMainForm], а клас [ElectionsSwing], який реалізує обробники подійграфічного інтерфейсу — на [ElectionsMainForm];
  • виправте проблеми з імпортом у різних класах за допомогою [clic droit / Fix Imports];

На цьому етапі є чимало помилок.

17.6.1. Налаштування Maven

Файл [pom.xml] змінюється наступним чином:


<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <groupId>istia.st.elections</groupId>
    <artifactId>elections-swing-metier-dao-security-webjson</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <name>elections-swing-metier-dao-security-webjson</name>
    <description>couche swing du client web / jSON</description>

    <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <java.version>1.8</java.version>
    </properties>

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>1.2.7.RELEASE</version>
    </parent>

    <dependencies>
        <dependency>
            <groupId>istia.st.elections</groupId>
            <artifactId>elections-console-metier-dao-security-webjson</artifactId>
            <version>0.0.1-SNAPSHOT</version>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-surefire-plugin</artifactId>
                <version>2.18.1</version>
            </plugin>
        </plugins>
    </build>

</project>
  • рядки 4–8: ідентифікатор Maven нового проєкту;
  • рядки 22–26: залежність від консольного проєкту, який ми щойно розглянули в розділі 17.5;

17.6.2. Конфігурація Spring

Цей проєкт використовує конфігурацію Spring з проєкту «console», який він імпортує (див. розділ 17.5.2).

17.6.3. Види додатка Swing



У цьому проєкті будуть використовуватися два види:

  • вікно входу [1] є новим. Воно служить для аутентифікації користувача, який хоче скористатися додатком. У ньому використовуються класи:
    • [AbstractElectionsConnectForm], що реалізує вигляд;
    • [ElectionsConnectForm], що керує подіями подання;
  • вигляд [2] є відомим. Саме він використовувався дотепер. Він використовує такі класи:
    • [AbstractElectionsMainForm], що реалізує представлення;
    • [ElectionsMainForm], що обробляє події подання;

17.6.4. Сесія



Коли Swing-додаток має кілька представлень, потрібно знайти спосіб, щоб одне представлення могло передавати інформацію іншому. Ми використовуємо концепцію, поширену у веб-розробці: сесію, яка дозволяє представленням, пов’язаним із конкретним користувачем, обмінюватися інформацією. Ця концепція буде реалізована тут за допомогою синглтона Spring, який буде введений у два класи, що обробляють події обох представлень:


package elections.security.client.swing;

import elections.security.client.entities.User;
import org.springframework.stereotype.Component;

@Component
public class UiSession {

    // зареєстрований користувач
  private User user;

  // методи getter та setter
...
}
  • рядок 6: клас [UiSession] є компонентом Spring;
  • рядок 10: він служить лише для одного — запам’ятовування користувача, який входить у систему через представлення [1]. Представлення [2], якому потрібно знати цього користувача, отримає його саме звідти;

17.6.5. Клас завантаження



Клас завантаження графічного додатка має такий вигляд:


package elections.security.client.boot;

import elections.security.client.console.IElectionsUI;

public class BootElectionsSwing extends AbstractBootElections {
    public static void main(String[] arguments) {
        new BootElectionsSwing().run();
    }

    @Override
    protected IElectionsUI getUI() {
        return ctx.getBean("electionsConnectForm", IElectionsUI.class);
    }
}
  • рядок 5: клас [BootElectionsSwing] успадковує клас [AbstractBootElections], визначений у консольному проєкті, що входить до залежностей проєкту;
  • рядки 10–13: клас [BootElectionsSwing] відображатиме вікно входу [ElectionsConnectForm];
  • рядки 6–8: саме метод [run] цього класу буде виконано;

17.6.6. Клас [ElectionsMainForm]

Клас [ElectionsMainForm] — це той самий клас, який раніше називався [ElectionsSwing]. Він обробляє події подання [AbstractElectionsMainForm]. Його код змінюється наступним чином:


package elections.security.client.swing;

import elections.security.client.console.IElectionsUI;
import java.awt.Dimension;
import java.awt.Toolkit;
import java.util.ArrayList;
import java.util.List;

import javax.swing.DefaultListModel;
import javax.swing.JLabel;
import javax.swing.JMenuItem;
import javax.swing.JOptionPane;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;

import elections.security.client.entities.ElectionsException;
import elections.security.client.entities.ListeElectorale;
import elections.security.client.entities.User;
import elections.security.client.metier.IElectionsMetier;

@Component
public class ElectionsMainForm extends AbstractElectionsMainForm implements IElectionsUI {

  private static final long serialVersionUID = 1L;

  // посилання на рівень [métier]
  @Autowired
  private IElectionsMetier metier;

  // сесія UI
  @Autowired
  private UiSession uiSession;

  // зареєстрований користувач
  private User user;

  // шаблони списків JList
  private DefaultListModel<String> modèleNomsVoix = null;
  private DefaultListModel<String> modèleRésultats = null;

  // списки, що беруть участь у конкурсі
  private ListeElectorale[] listes;

  // списки, введені користувачем
  private final List<ListeElectorale> listesSaisies = new ArrayList<>();
  private ListeElectorale[] tListesSaisies;

  // ініціалізації
  @Override
  protected void init() {
    // генерація компонентів батьківським класом
    super.init();
    // локальні ініціалізації
    modèleNomsVoix = new DefaultListModel<>();
    jListNomsVoix.setModel(modèleNomsVoix);
    modèleRésultats = new DefaultListModel<>();
    jListResultats.setModel(modèleRésultats);
    String info;
    boolean erreur = false;
    try {
      // запитуються списки у шару [métier]
      listes = metier.getListesElectorales(user);
      // зв’язування назв списків із комбінованим списком jComboBoxNomsListes
      for (int i = 0; i < listes.length; i++) {
        jComboBoxNomsListes.addItem(String.format("%s - %s", listes[i].getId(), listes[i].getNom()));
      }
      // а також параметри виборів
      int nbSiegesAPourvoir = metier.getNbSiegesAPourvoir(user);
      double seuilElectoral = metier.getSeuilElectoral(user);
      // ініціалізуються мітки, пов’язані з цими двома видами інформації
      jLabelSAP.setText(jLabelSAP.getText() + nbSiegesAPourvoir);
      jLabelSE.setText(jLabelSE.getText() + seuilElectoral);
      // повідомлення про успішне виконання
      info = "Source de données lue avec succès";
    } catch (ElectionsException ex1) {
      // фіксується помилка
      info = getInfoForException("Les erreurs suivantes se sont produites :", ex1);
      erreur = true;
    } catch (RuntimeException ex2) {
      // фіксується помилка
      info = getInfoForException("Les erreurs suivantes se sont produites :", ex2);
      erreur = true;
    }
    // помилка?
    if (erreur) {
      // відображається інформація
      jTextPaneMessages.setText(info);
      jTextPaneMessages.setCaretPosition(0);
      return;
    } else {
      jTextPaneMessages.setText("");
    }
    // стан форми
    Utilitaires.setEnabled(new JLabel[]{jLabelAjouter, jLabelCalculer, jLabelEnregistrer, jLabelSupprimer}, false);
    Utilitaires.setEnabled(
            new JMenuItem[]{jMenuItemAjouter, jMenuItemCalculer, jMenuItemEnregistrer, jMenuItemSupprimer}, false);
    // вирівняти вікно по центру
    Dimension screenSize = Toolkit.getDefaultToolkit().getScreenSize();
    Dimension frameSize = getSize();
    if (frameSize.height > screenSize.height) {
      frameSize.height = screenSize.height;
    }
    if (frameSize.width > screenSize.width) {
      frameSize.width = screenSize.width;
    }
    setLocation((screenSize.width - frameSize.width) / 2, (screenSize.height - frameSize.height) / 2);

  }
...

  @Override
  public void run() {
    // запам'ятовування даних користувача
    user = uiSession.getUser();
    // ініціалізація вікна
    init();
    setVisible(true);
  }
}
  • рядки 32–33: введення сесії додатка;
  • рядки 112–119: вигляд буде активовано, як і раніше, за допомогою його методу [run];
  • рядок 115: отримуємо користувача із сесії. Він був доданий туди кодом екрану входу [ElectionsConnectForm]. Далі код змінюється таким чином, щоб першим параметром викликів шару [métier] був цей користувач (наприклад, рядки 63, 69–70);

17.6.7. Вигляд [AbstractElectionsConnectForm]



Створіть за допомогою NetBeans таку форму:



Клас сам не буде реалізовувати метод, що обробляє клік на пункті меню [Connexion]. Він буде викликати метод [doConnecter], оголошений абстрактним, а сам клас представлення буде оголошений абстрактним. Статичний метод [main], який було згенеровано автоматично, буде видалено.

17.6.8. Обробка подій у вікні входу



Клас [ElectionsConnectForm] реалізує обробку подій вікна входу наступним чином:


package elections.security.client.swing;

import elections.security.client.console.IElectionsUI;
import elections.security.client.entities.ElectionsException;
import elections.security.client.entities.User;
import elections.security.client.metier.IElectionsMetier;
import java.awt.Dimension;
import java.awt.Toolkit;
import javax.swing.SwingUtilities;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;

@Component
public class ElectionsConnectForm extends AbstractElectionsConnectForm implements IElectionsUI {

    private static final long serialVersionUID = 1L;

    // посилання на шар [métier]
  @Autowired
  private IElectionsMetier metier;

  // користувач увійшов у систему
  private User user;

  // головна форма
  @Autowired
  private ElectionsMainForm electionsMainForm;

  // сесія UI
  @Autowired
  private UiSession uiSession;

  @Override
  protected void doConnect() {
    String info = null;
    try {
      if (isPageValid()) {
        // аутентифікація користувача
        metier.authenticate(user);
        // користувач зберігається у сесії
        uiSession.setUser(user);
        // сторінка входу прихована
        setVisible(false);
        // відображається головна сторінка
        electionsMainForm.run();
      }
    } catch (ElectionsException ex1) {
      // зафіксовано помилку
      info = getInfoForException("Les erreurs suivantes se sont produites :", ex1);
    } catch (RuntimeException ex2) {
      // зафіксовано помилку
      info = getInfoForException("Les erreurs suivantes se sont produites :", ex2);
    }
    // помилка?
    if (info != null) {
      // відображається інформація
      jTextPaneErreurs.setText(info);
      jTextPaneErreurs.setCaretPosition(0);
    }
  }

  // ініціалізації
  @Override
  protected void init() {
    // генерація компонентів батьківським класом
    super.init();
    // локальні ініціалізації
...
    // центрування вікна
...
  }

  @Override
  public void run() {
    // відображення графічного інтерфейсу
    SwingUtilities.invokeLater(new Runnable() {
      public void run() {
        init();
        setVisible(true);
      }
    });
  }

  private boolean isPageValid() {
    ...
  }

  private String getInfoForException(String message, ElectionsException ex) {
...
  }

  private String getInfoForException(String message, RuntimeException ex) {
...
  }

}
  • рядки 73–82: метод [run], який буде викликаний класом завантаження [BootElectionsSwing];
  • рядки 26–27: введення посилання на вікно № 2, яке має відображатися, якщо користувач буде розпізнаний;
  • рядки 30–31: введення сесії додатка;
  • рядок 84: метод [isPageValid] виконує дві дії:
    • перевіряє, чи ідентифікатор не порожній (пароль може бути порожнім);
    • ініціює поле User у рядку 23 на основі введених даних;

Завдання: доповніть код класу.

Завдання: протестуйте додаток.

https://stahe.github.io
Цей навчальний курс, написаний Сержем Тахе, надається громадськості на умовах Creative Commons «Вказання авторства — Некомерційне використання — Поділитися на рівних умовах 3.0 без змін.
