4. TP 1: Базове управління розрахунковим листом
4.1. Introduction
Щоб застосувати отримані раніше знання, ми пропонуємо завдання, яке полягає у написанні клієнтського додатка для планшета на базі Android, що дозволить моделювати розрахунок заробітної плати співробітників асоціації.

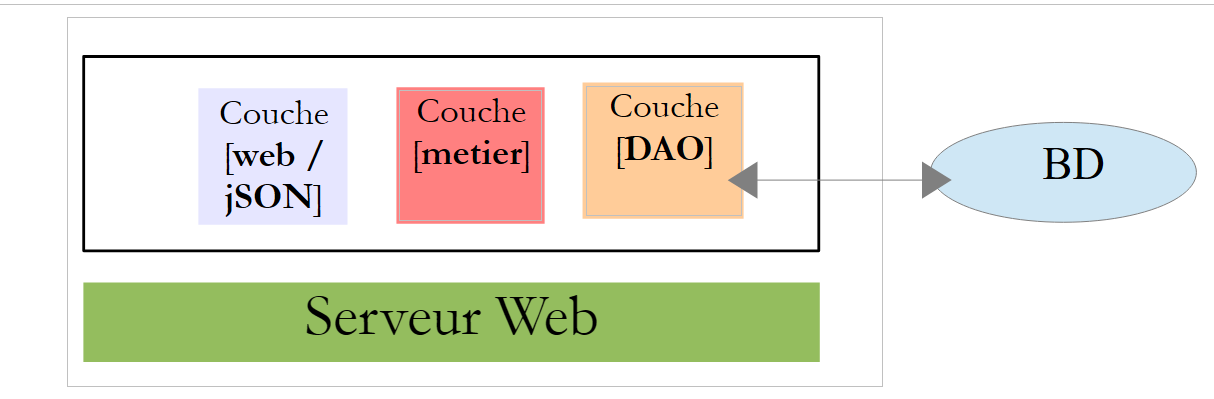

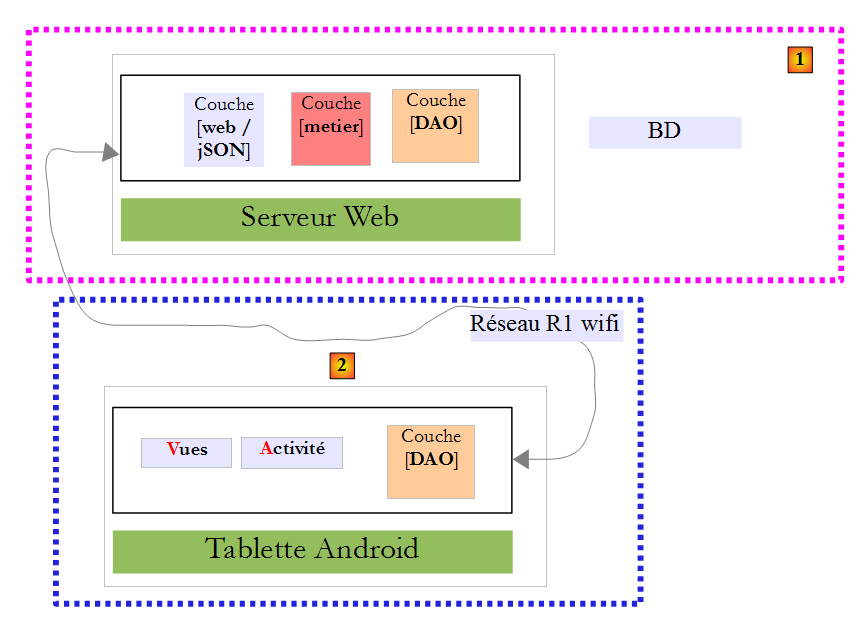

Додаток матиме архітектуру «клієнт-сервер»:

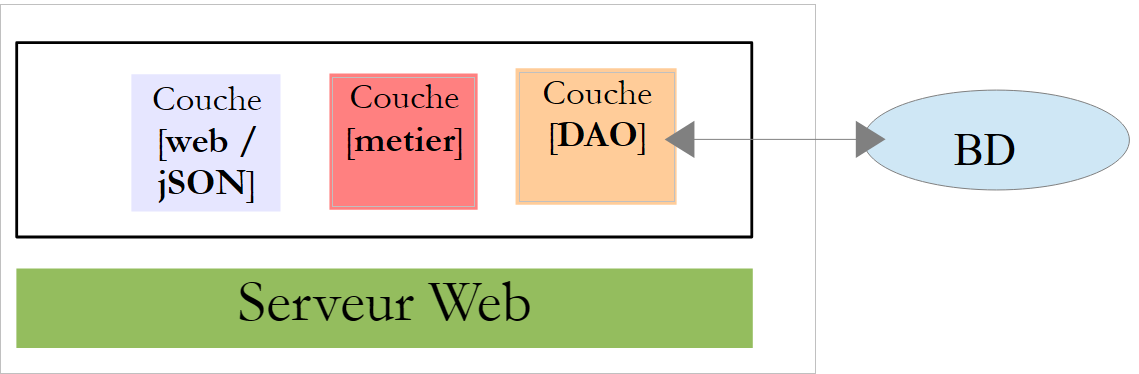

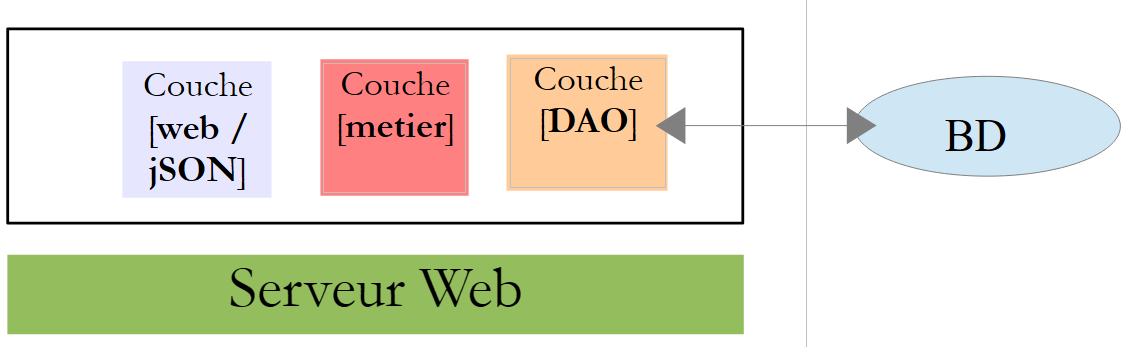

- сервер [1] вже надано;

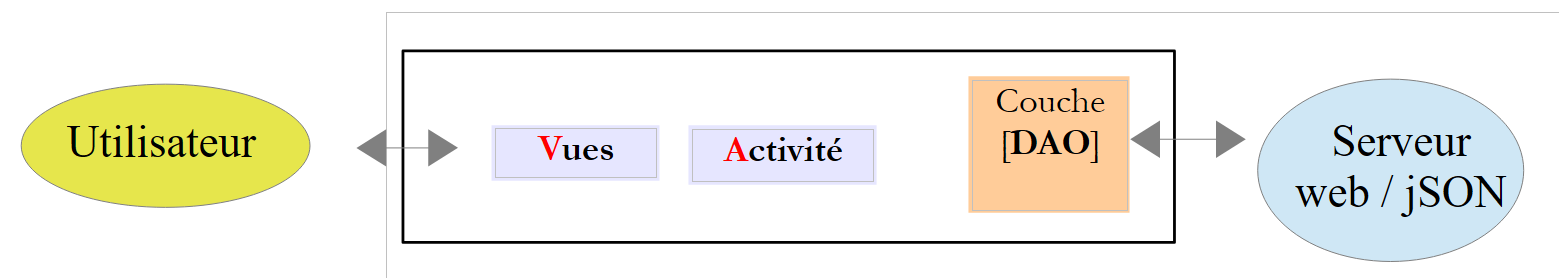

- необхідно створити клієнт для Android [2].
4.2. База даних
4.2.1. Визначення
Статичні дані, необхідні для формування розрахункового листка, будуть розміщені в базі даних, яку надалі позначатимемо як dbpam. Ця база даних містить такі таблиці:
Структура:
первинний ключ | |
номер версії — збільшується при кожній зміні рядка | |
номер соціального страхування працівника — унікальний | |
ім'я працівника | |
його ім'я | |
його адреса | |
його місто | |
його поштовий індекс | |
зовнішній ключ у полі [ID] таблиці [INDEMNITES] |
Його вміст може бути таким:
Структура:
первинний ключ | |
номер версії — збільшується при кожній зміні рядка | |
відсоток: загальний соціальний внесок + внесок на погашення соціального боргу | |
відсоток: загальний соціальний внесок, що підлягає вирахуванню | |
відсоток: соціальне страхування, пенсія у зв’язку з втратою годувальника, пенсія за віком | |
відсоток: додаткова пенсія + страхування на випадок безробіття |
Його зміст може бути таким:
Ставки соціальних внесків не залежать від працівника. Попередня таблиця містить лише один рядок.
первинний ключ | |
номер версії — збільшується при кожній зміні рядка | |
індекс обробки — унікальний | |
чиста вартість однієї години чергування в євро | |
добова надбавка за утримання в євро за день догляду | |
добові на харчування в євро за день догляду | |
допомога за оплачувану відпустку. Це відсоток, який застосовується до базової заробітної плати. |
Його зміст може бути таким:
Слід зауважити, що розмір надбавок може відрізнятися від однієї няні до іншої. Вони, а саме, прив’язані до конкретної няні через її індекс оплати праці. Так, пані Марі Жувенал, яка має індекс оплати праці 2 (таблиця EMPLOYES), отримує погодинну заробітну плату в розмірі 2,1 євро (таблиця INDEMNITES).
4.2.2. Генерація
Надається скрипт [dbpam_hibernate.sql] для формування бази даних:
 |
Створіть базу даних [dbpam_hibernate] (це ім’я BD, яке використовує веб-сервер / jSON) і забезпечте доступ до неї для логіна root без пароля. Ви можете зробити це таким чином:

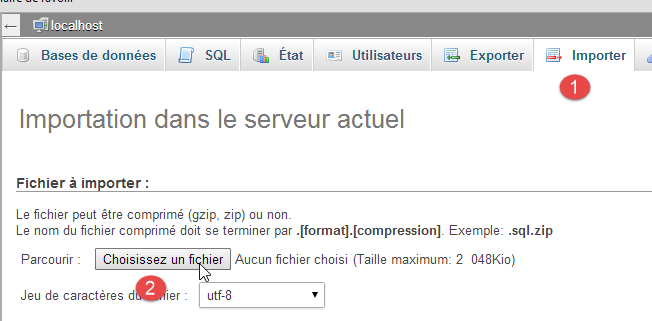

Запустіть MySQL, а потім [PhpMyAdmin]:
 |  |
- [1-2]: імпортуйте скрипт [dbpam_hibernate.sql], а потім запустіть його;
4.2.3. Моделювання бази даних на Java
Елементи таблиць [EMPLOYES], [INDEMNITES] та [COTISATIONS] моделюються за допомогою таких класів:
[Employe]
package pam.entities;
import java.io.Serializable;
public class Employe implements Serializable {
private static final long serialVersionUID = 1L;
private Long id;
private int version;
private String SS;
private String nom;
private String prenom;
private String adresse;
private String ville;
private String codePostal;
private int idIndemnite;
private Indemnite indemnite;
public Employe() {
}
public Employe(String SS, String nom, String prenom, String adresse, String ville, String codePostal, Indemnite indemnite) {
...
}
// гетери та сеттери
....
}
- рядки 8–15: ці поля відповідають стовпцям таблиці [EMPLOYES];
- рядок 16: поле [indemniteId] відповідає стовпцю [INDEMNITE_ID], який є зовнішнім ключем таблиці [EMPLOYES];
- рядок 17: компенсація працівника. Це поле не завжди заповнюється:
- воно не заповнюється, коли запитується URL [/employes],
- воно заповнюється при запиті URL та [/salaire];
[Indemnite]
package pam.entities;
import java.io.Serializable;
public class Indemnite implements Serializable {
private static final long serialVersionUID = 1L;
private Long id;
private int version;
private int indice;
private double baseHeure;
private double entretienJour;
private double repasJour;
private double indemnitesCp;
public Indemnite() {
}
public Indemnite(int indice, double baseHeure, double entretienJour, double repasJour, double indemnitesCP) {
...
}
// геттери та сеттери
....
}
- рядки 8–14: поля відповідають стовпцям таблиці [INDEMNITES];
[Cotisation]
package pam.entities;
import java.io.Serializable;
public class Cotisation implements Serializable {
private static final long serialVersionUID = 1L;
private Long id;
private int version;
private double csgrds;
private double csgd;
private double secu;
private double retraite;
public Cotisation() {
}
public Cotisation(double csgrds, double csgd, double secu, double retraite) {
...
}
// методи getter та setter
...
}
- рядки 8–13: поля відповідають стовпцям таблиці [COTISATIONS];
4.3. Встановлення веб-сервера / jSON
 |
4.3.1. Встановлення
Вам надано двійковий файл Java веб-сервера / jSON:
 |
Щоб запустити веб-сервер / jSON, виконайте наступні дії:
- запустіть SGBD MySQL;
- переконайтеся, що BD [dbpam_hibernate] існують;
- відкрийте вікно DOS;
- перейдіть до папки з файлом jar;
- введіть команду:
Це передбачає, що бінарний файл [java.exe] знаходиться у папці PATH на вашому комп’ютері. Якщо це не так, введіть повний шлях до [java.exe], наприклад:
З’являться записи журналу:
- рядок 16: виявлено URL [/salaire/{SS}/{ht}/{jt}];
- рядок 17: виявлено URL [/employes];
4.3.2. URL веб-сервісу/jSON
 |
Веб-сервіс / jSON реалізовано за допомогою Spring MVC і він надає два URL:
@RequestMapping(value = "/employes", method = RequestMethod.GET, produces = "application/json; charset=UTF-8")
public EmployesResponse getEmployes() {
...
@RequestMapping(value = "/salaire/{SS}/{ht}/{jt}", method = RequestMethod.GET, produces = "application/json; charset=UTF-8")
public FeuilleSalaireResponse getFeuilleSalaire(@PathVariable("SS") String SS, @PathVariable("ht") double ht, @PathVariable("jt") int jt) {
Веб-сервіс приймає такі два запити:
- рядок 1: /employes: для отримання списку співробітників;
- рядок 4: /salaire/SS/ht/jt: для отримання відомості про заробітну плату співробітника з номером [SS], який відпрацював [ht] годин протягом [jt] днів;
Ось скріншоти, що це ілюструють.
Потрібні дані про таких працівників:

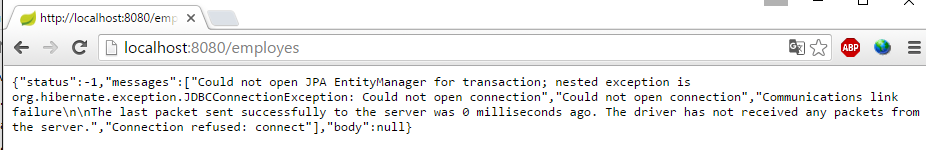

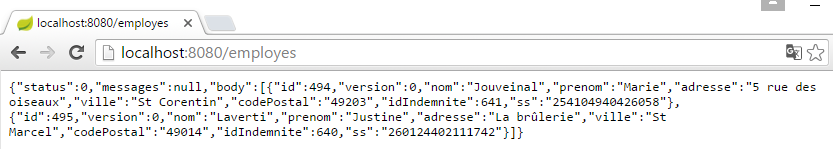

Виконуємо очищення бази даних, перезапускаємо сервер і запитуємо співробітників:

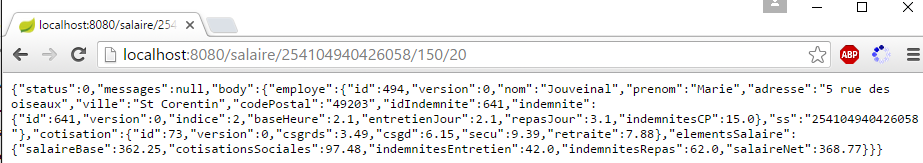

Запитуємо інформацію про зарплату:

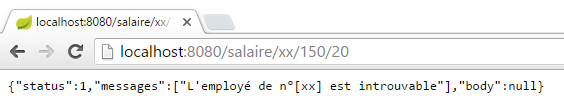

Запитуємо зарплату неіснуючої особи:
4.3.3. Відповіді jSON від веб-сервісу/jSON
 |
 |
URL веб-сервісу / jSON надсилають відповіді типу [Response<T>]:
package client.android.dao.service;
import java.util.List;
public class Response<T> {
// ----------------- властивості
// статус операції
private int status;
// можливі повідомлення про стан
private List<String> messages;
// тіло відповіді
private T body;
// конструктори
public Response() {
}
public Response(int status, List<String> messages, T body) {
this.status = status;
this.messages = messages;
this.body = body;
}
// методи getter та setter
...
}
- URL [/employes] повертає тип Response<List<Employe>>;
- URL та [/salaire] повертають тип Response<FeuilleSalaire>;
Клас [FeuilleSalaire] має такий вигляд:
package pam.entities;
import java.io.Serializable;
public class FeuilleSalaire implements Serializable {
private static final long serialVersionUID = 1L;
// приватні поля
private Employe employe;
private Cotisation cotisation;
private ElementsSalaire elementsSalaire;
// конструктори
public FeuilleSalaire() {
}
public FeuilleSalaire(Employe employe, Cotisation cotisation, ElementsSalaire elementsSalaire) {
...
}
// методи getter та setter
...
}
- рядок 9: клас [Employe] було представлено в розділі 4.2.3;
- рядок 10: клас [Cotisation] було представлено в розділі 4.2.3;
Клас [ElementsSalaire] (рядок 11) має такий вигляд:
package pam.entities;
import java.io.Serializable;
public class ElementsSalaire implements Serializable {
private static final long serialVersionUID = 1L;
// приватні поля
private double salaireBase;
private double cotisationsSociales;
private double indemnitesEntretien;
private double indemnitesRepas;
private double salaireNet;
// конструктори
public ElementsSalaire() {
}
public ElementsSalaire(double salaireBase, double cotisationsSociales, double indemnitesEntretien, double indemnitesRepas, double salaireNet) {
...
}
// методи getter та setter
...
}
4.4. Тестування клієнта Android
 |
Ось готовий виконуваний файл клієнта для Android:
 |
Перетягніть мишкою вищевказаний файл [pam-client.apk] на емулятор планшета [GenyMotion]. Він буде збережений, а потім запущений. Також запустіть веб-сервер / jSON, якщо це ще не зроблено. Клієнт для Android призначений для отримання інформації, що надсилається веб-сервером / jSON, та її форматування. Клієнт для Android має такі екрани:

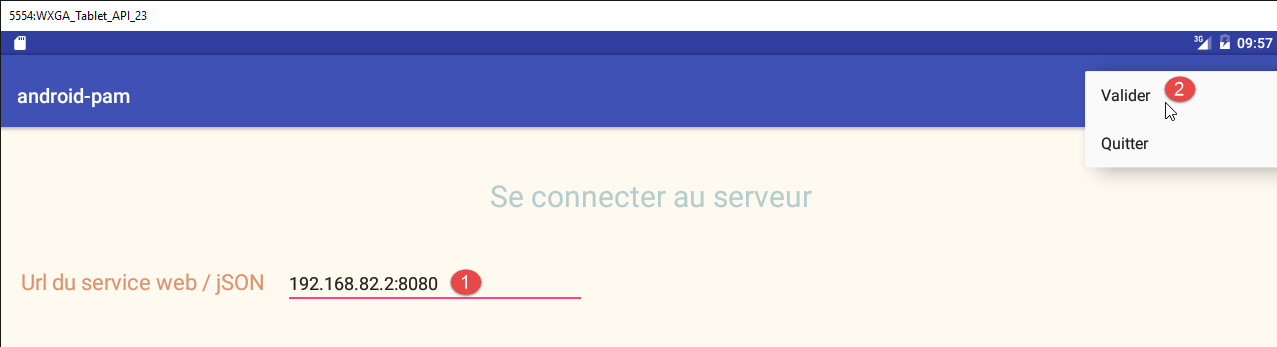

Спочатку потрібно підключитися до веб-сервісу / jSON:
- у [1] вказується URL веб-сервісу / jSON. У емуляторі вкажіть одну з адрес IP або PC (але не 127.0.0.1). На планшеті введіть Wi-Fi-адресу комп’ютера, на якому працює веб-сервер / jSON, і вимкніть брандмауер сервера, якщо він є, оскільки він може блокувати вхідні запити;
- на [2] ввійдіть у систему;

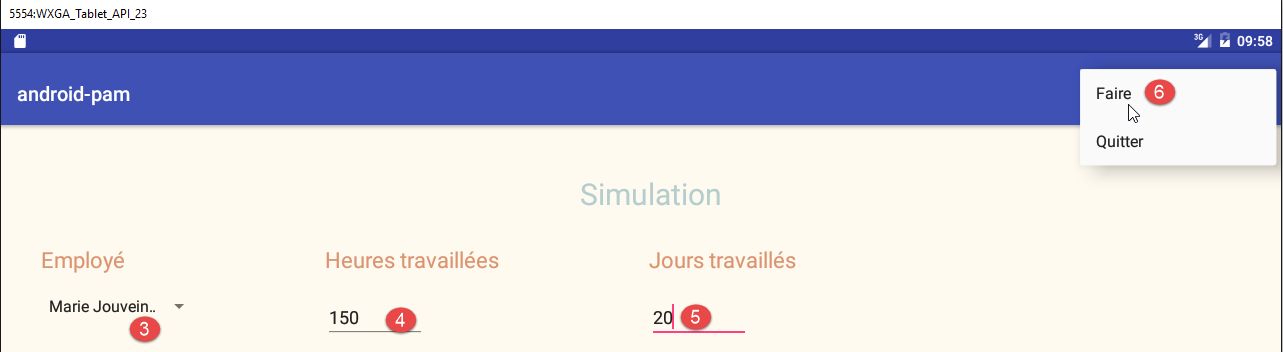

Після цього відкриється сторінка симуляції:
- у [3] вибираємо співробітника;
- у [4] вкажіть кількість годин;
- на сторінці [5] вказуємо кількість днів;
- у [6] запускаємо симуляцію;
Отримана сторінка моделювання виглядає так:

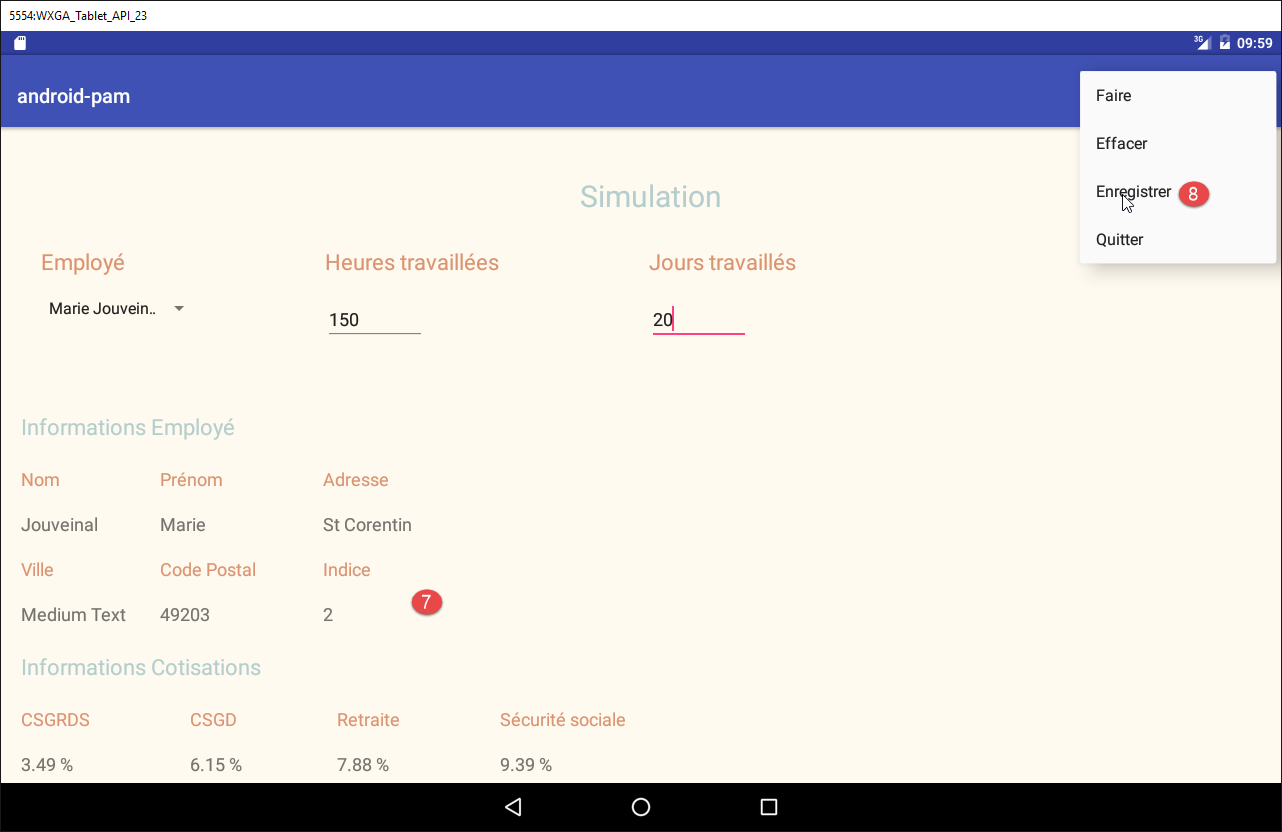

- у [7] — отримане моделювання;
- у [8] — її зберігають;

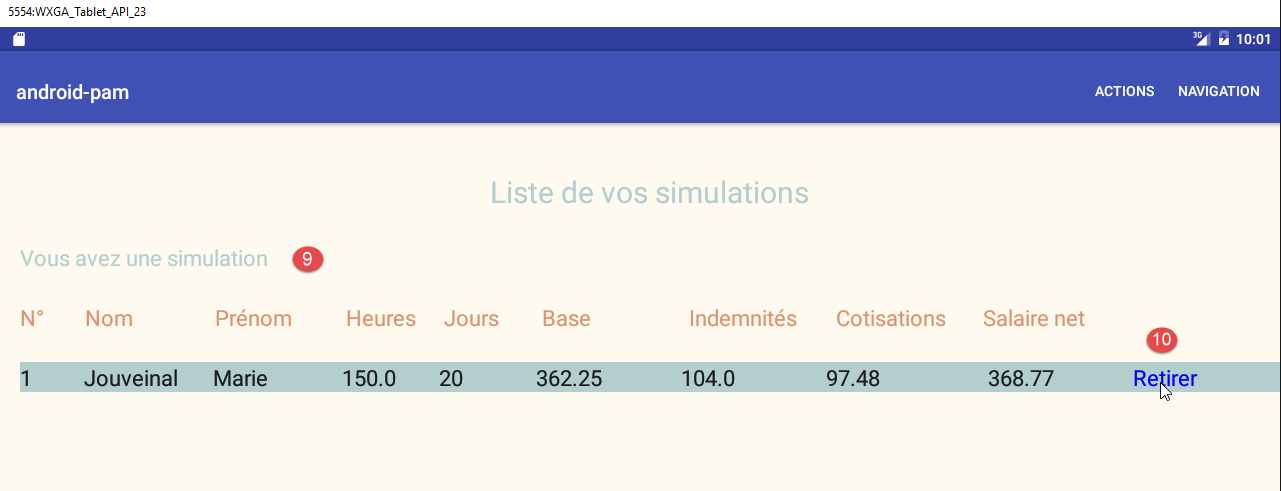

- у [9] — список моделювань;
- у [10] видаляється симуляція;

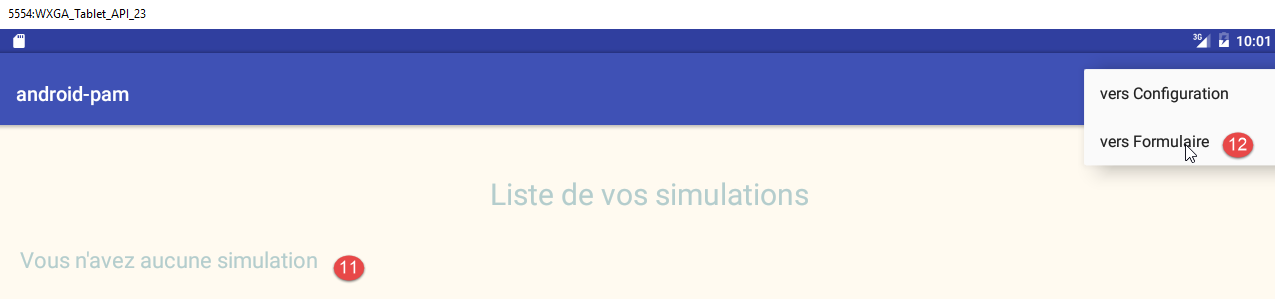

- у [11], симуляцій більше немає;
- у [12] — повернення до форми моделювання;

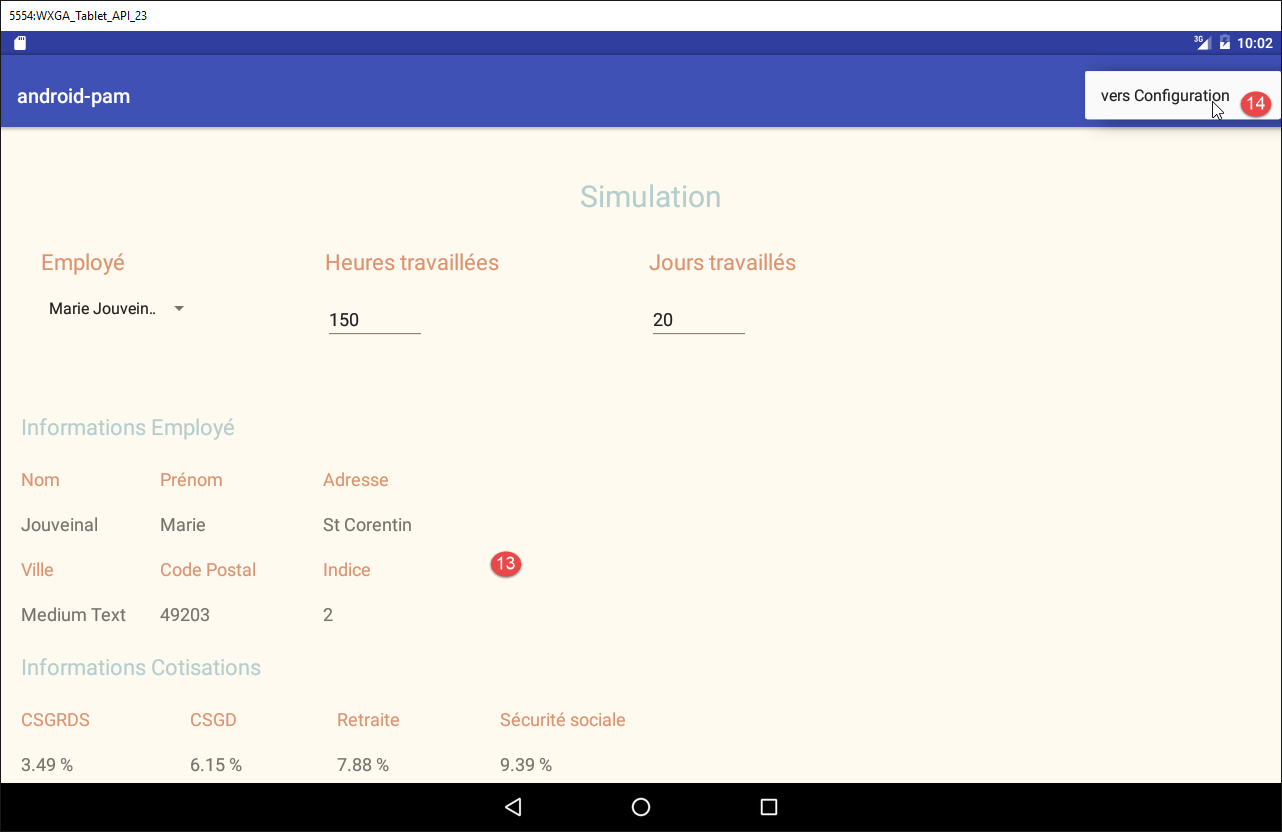

- у [13] знову з'являється форма;
- у [14] — повернення на сторінку налаштувань;

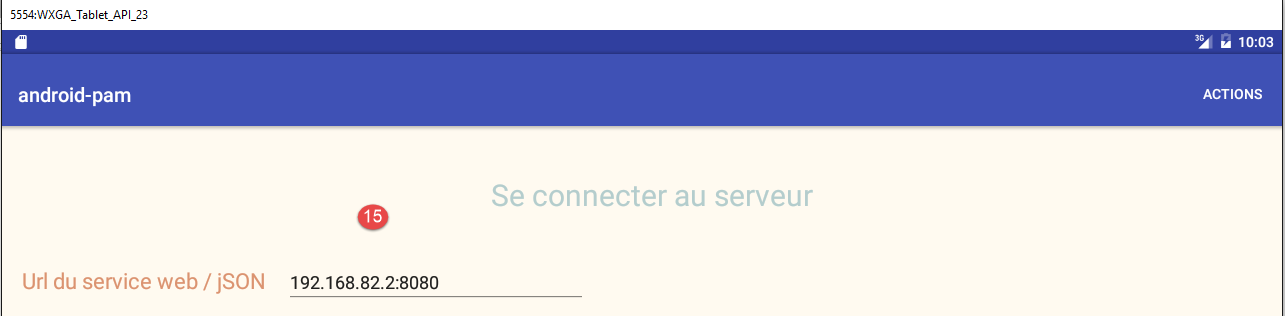

- перейшовши за посиланням [15], ми повертаємося до початкової форми входу.
4.5. Завдання
Скелет клієнта для Android, представлений раніше, надано вам. Він створено на основі проєкту [client-android-skel], описаного в розділі 2.
 |
Проєкт є готовим до запуску і вже містить необхідні екрани. Потрібно лише додати код, щоб додаток виконував свої функції. Послідовність дій така:
- запустіть повну версію, щоб зрозуміти, що потрібно зробити;
- запустіть спрощену версію та вивчіть її код. Він відповідає методам проектування, описаним на попередніх сторінках;
- додайте відсутній код;
