1. Introduction

Le PDF du document est disponible |ICI|.

Les exemples du document sont disponibles |ICI|.

Nous nous proposons ici d'introduire deux frameworks à l'aide d'un exemple de client / serveur :

  • AngularJS utilisé pour le client. Pour simplifier, il sera noté Angular par la suite ;
  • Spring 4 utilisé pour le serveur. Pour simplifier, il sera noté Spring par la suite ;

La compréhension de ce document nécessite certains pré-requis :

  • un niveau intermédiaire en Java EE ;
  • la connaissance de JPA (Java Persistence Api) qui sera utilisé pour accéder à une base de données ;
  • la connaissance d'au moins une version précédente de Spring pour connaître la philosophie de ce framework ;
  • l'utilisation de Maven pour configurer des projets Java ;
  • une connaissance de base des échanges HTTP dans une application web ;
  • les balises courantes du langage HTML ;
  • une connaissance basique du langage Javascript ;

Les autres connaissances nécessaires seront introduites et expliquées au fur et à mesure de l'étude de cas.

Ce document n'est pas un cours et il est incomplet à bien des égards. Pour approfondir les deux frameworks, on pourra utiliser les références suivantes :

Les sources qui ont nourri ce document sont celles citées ci-dessus plus l'indispensable [http://stackoverflow.com/] pour les très nombreuses séances de débogage.

1.1. L'architecture de l'application

L'application étudiée aura l'architecture suivante :


  • en [1], un serveur web délivre des pages statiques à un navigateur. Ces pages contiennent une application AngularJS construite sur le modèle MVC (Modèle – Vue – Contrôleur). Le modèle ici est à la fois celui des vues et celui du domaine représenté ici par la couche [Services] ;
  • l'utilisateur va interagir avec les vues qui lui sont présentées dans le navigateur. Ses actions vont parfois nécessiter l'interrogation du serveur Spring 4 [2]. Celui-ci traitera la demande et rendra une réponse JSON (JavaScript Object Notation) [3]. Celle-ci sera utilisée pour mettre à jour la vue présentée à l'utilisateur.

1.2. Les outils utilisés

Dans ce document les outils de développement utilisés sont les suivants :

  • Spring Tool Suite pour le serveur Spring : téléchargeable gratuitement ;
  • Webstorm pour le client Angular : une version d'évaluation pour un mois est téléchargeable gratuitement ;
  • Wampserver pour la gestion de la base de données MySQL 5 : téléchargeable gratuitement ;

L'installation de ces outils et d'autres est décrite au paragraphe 6.

1.3. Les fonctionnalités de l'application

Le code de l'exemple est disponible |ICI|sous la forme d'un fichier zip à télécharger.

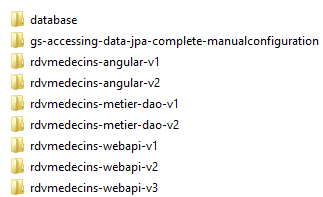

  • le serveur est contenu dans les dossiers [rdvmedecins-metier-dao-v2] et [rdvmedecins-webapi-v3] ;
  • le client est contenu dans le dossier [rdvmedecins-angular-v2] ;
  • le script SQL de génération de la base de données MySQL5 est dans le dossier [database] ;

1.3.1. Création de la base de données

Pour tester l'application, nous créons d'abord la base de données avec le script SQL [dbrdvmedecins.sql]. Nous utilisons l'outil [PhpMyAdmin] de WampServer :

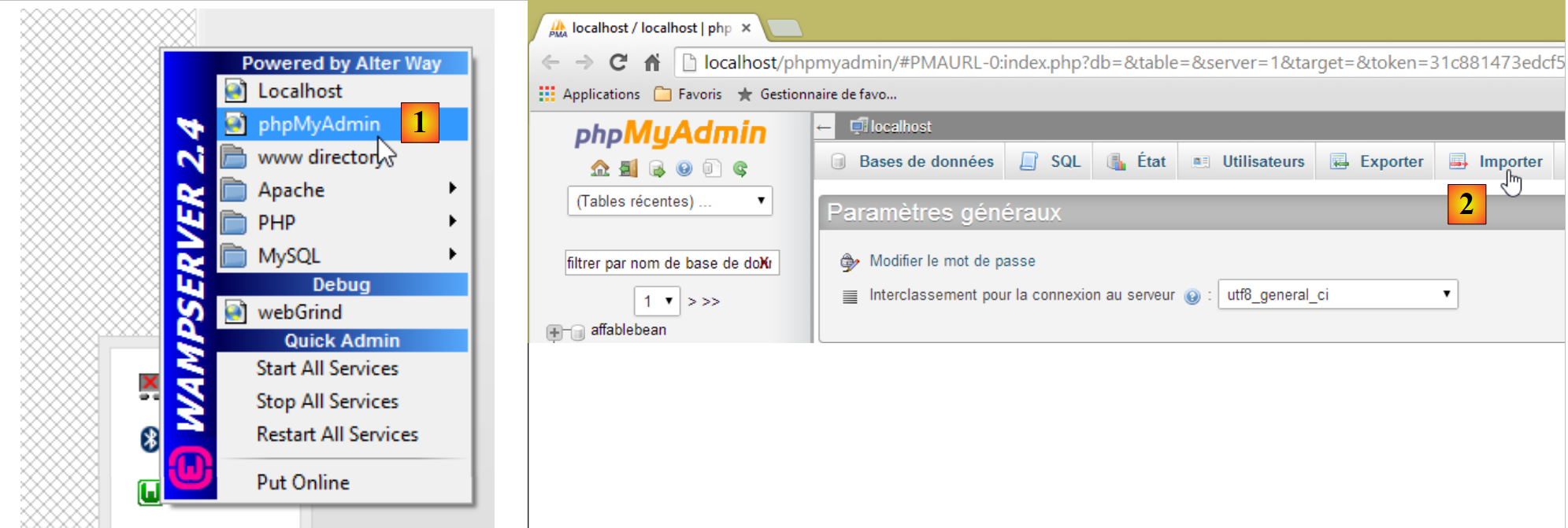

  • en [1], on sélectionne l'outil [phpMyAdmin] de WampServer ;
  • en [2], on choisit l'option [Importer] ;

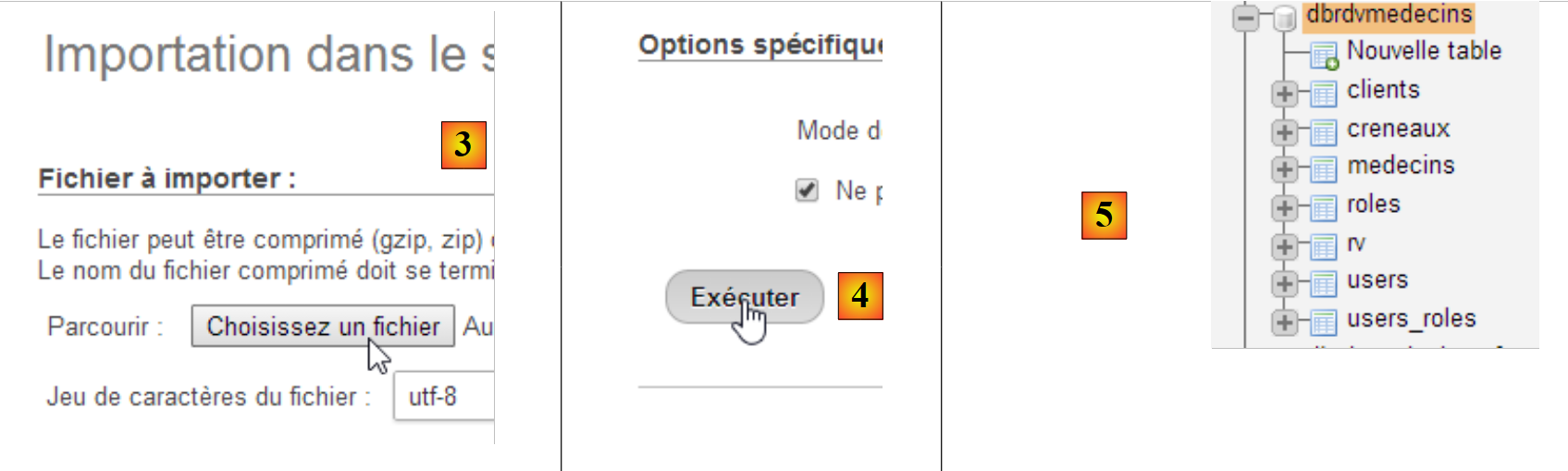

  • en [3], on sélectionne le fichier [database/dbrdvmedecins.sql] ;
  • en [4], on l'exécute ;
  • en [5], la base de données créée.

1.3.2. Mise en oeuvre du serveur web / JSON

Avec Spring Tool Suite (STS), on importe les deux projets Maven du serveur Spring 4 :

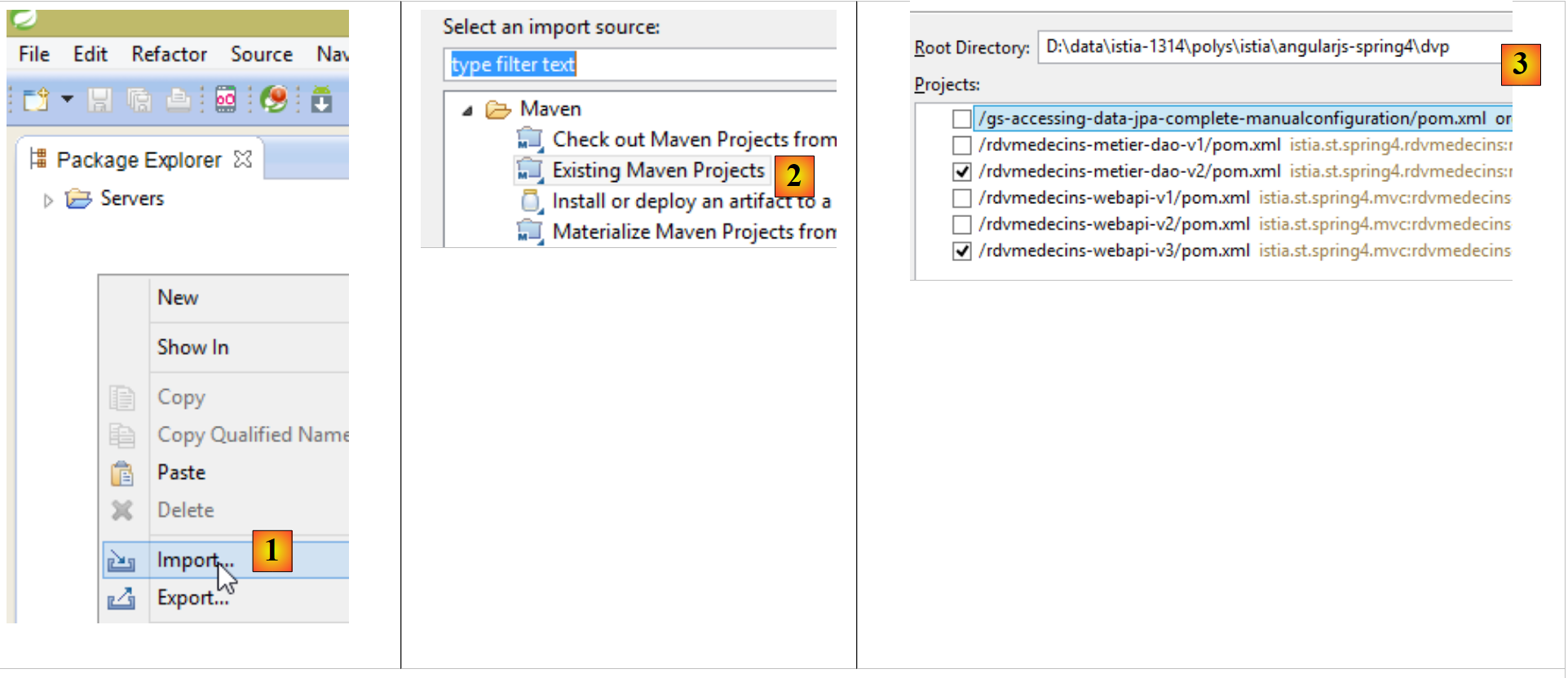

  • en [1] et [2], nous importons des projets Maven ;
  • en [3], nous désignons le dossier parent des deux projets à importer ;

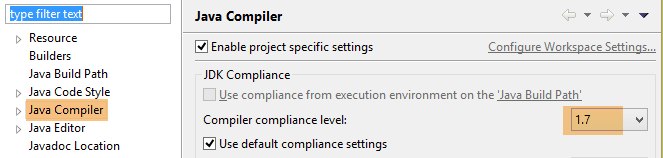

  • en [3], les projets importés. Il se peut que les projets présentent des erreurs. Il faut que chacun d'eux utilise un compilateur >=1.7 :

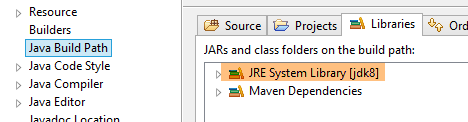

Il faut donc une JVM >=1.7 :



Lorsqu'il n'y a plus d'erreurs de JVM, on peut exécuter le projet [rdvmedecins-webapi-v3] :

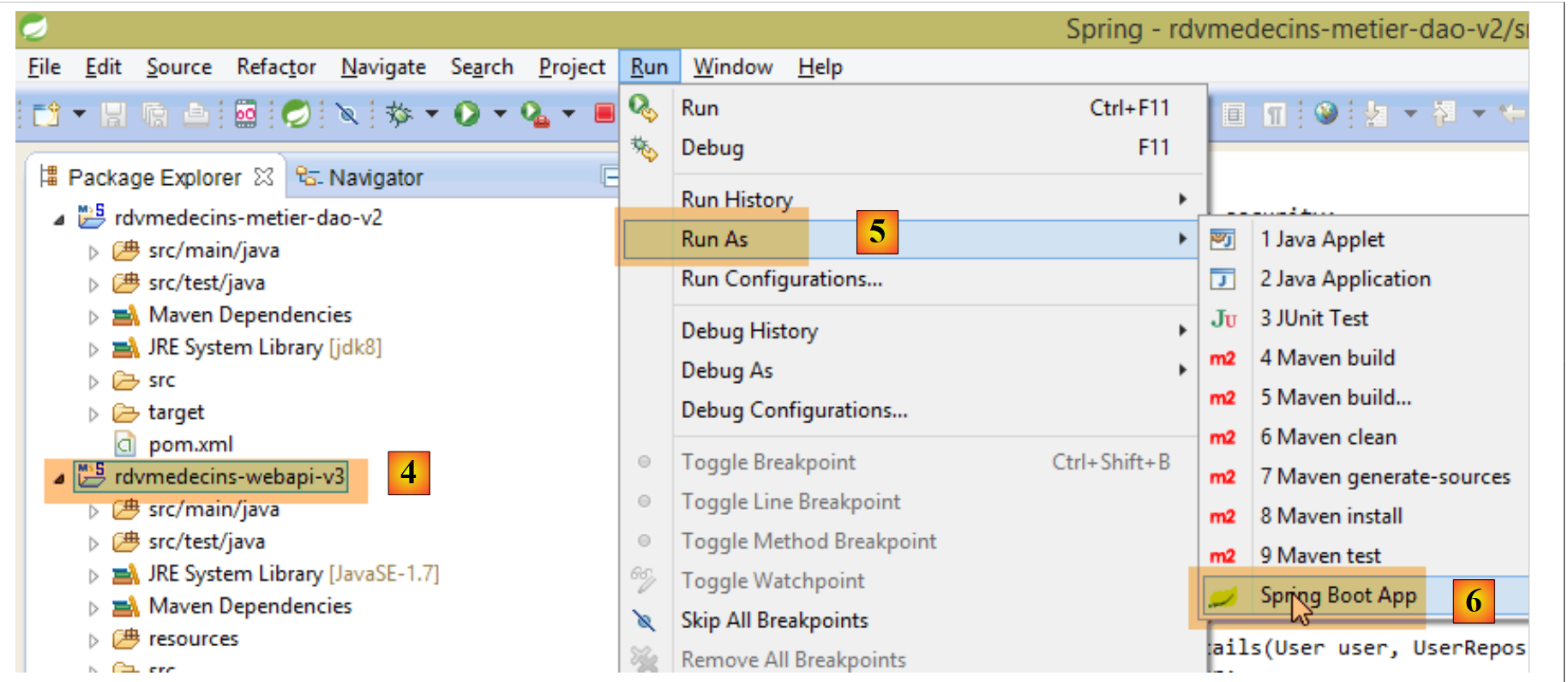

  • en [4], [5] et [6] nous exécutons le projet [rdvmedecins-webapi-v3] comme une application Spring Boot ;

Nous obtenons alors les logs suivants dans la console de STS :

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
.   ____          _            __ _ _
 /\\ / ___'_ __ _ _(_)_ __  __ _ \ \ \ \
( ( )\___ | '_ | '_| | '_ \/ _` | \ \ \ \
 \\/  ___)| |_)| | | | | || (_| |  ) ) ) )
  '  |____| .__|_| |_|_| |_\__, | / / / /
 =========|_|==============|___/=/_/_/_/
 :: Spring Boot ::        (v1.0.0.RELEASE)

2014-06-05 12:22:34.049  INFO 9296 --- [           main] rdvmedecins.web.boot.Boot                : Starting Boot on Gportpers3 with PID 9296 (D:\data\istia-1314\polys\istia\angularjs-spring4\rdvmedecins-webapi\target\classes started by ST)
2014-06-05 12:22:34.122  INFO 9296 --- [           main] ationConfigEmbeddedWebApplicationContext : Refreshing org.springframework.boot.context.embedded.AnnotationConfigEmbeddedWebApplicationContext@4b4bee22: startup date [Thu Jun 05 12:22:34 CEST 2014]; root of context hierarchy
2014-06-05 12:22:35.083  INFO 9296 --- [           main] o.s.b.f.s.DefaultListableBeanFactory     : Overriding bean definition for bean 'org.springframework.boot.autoconfigure.AutoConfigurationPackages': replacing [Generic bean: class [org.springframework.boot.autoconfigure.AutoConfigurationPackages$BasePackages]; scope=; abstract=false; lazyInit=false; autowireMode=0; dependencyCheck=0; autowireCandidate=true; primary=false; factoryBeanName=null; factoryMethodName=null; initMethodName=null; destroyMethodName=null] with [Generic bean: class [org.springframework.boot.autoconfigure.AutoConfigurationPackages$BasePackages]; scope=; abstract=false; lazyInit=false; autowireMode=0; dependencyCheck=0; autowireCandidate=true; primary=false; factoryBeanName=null; factoryMethodName=null; initMethodName=null; destroyMethodName=null]
...
 s.b.c.e.t.TomcatEmbeddedServletContainer : Tomcat started on port(s): 8080/http
2014-06-05 12:22:41.630  INFO 9296 --- [           main] rdvmedecins.web.boot.Boot : Started Boot in 8.0 seconds (JVM running for 8.944)
  • lignes 13-14 : l'application a démarré sur un serveur Tomcat.

1.3.3. Mise en oeuvre du client Angular

Nous ouvrons le dossier [rdvmedecins-angular-v2] avec WebStorm :

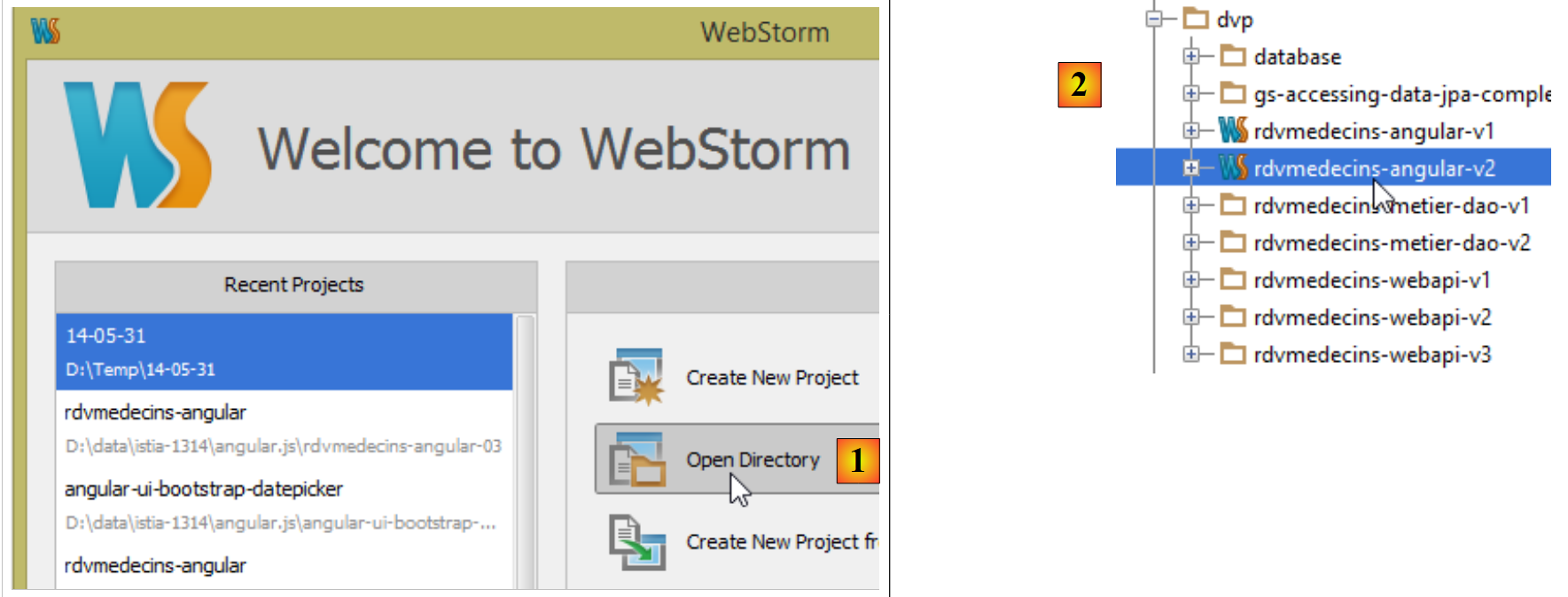

  • en [1], on choisit l'option [Open Directory] ;
  • en [2], on sélectionne le dossier [rdvmedecins-angular-v2] ;

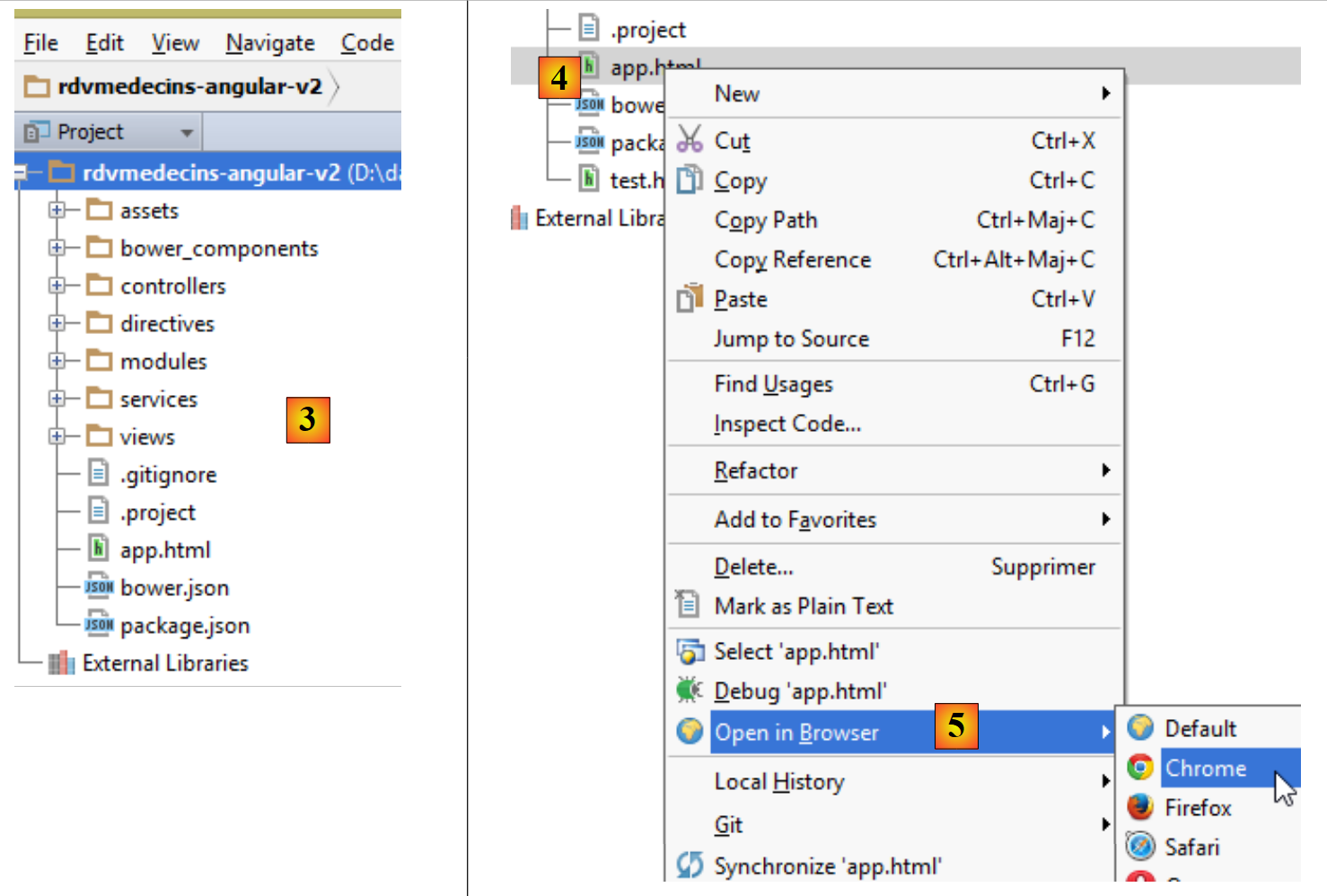

  • en [3], l'arborescence du dossier ;
  • en [4], on sélectionne la page principale [app.html] de l'application ;
  • en [5], on l'ouvre dans un navigateur récent ;

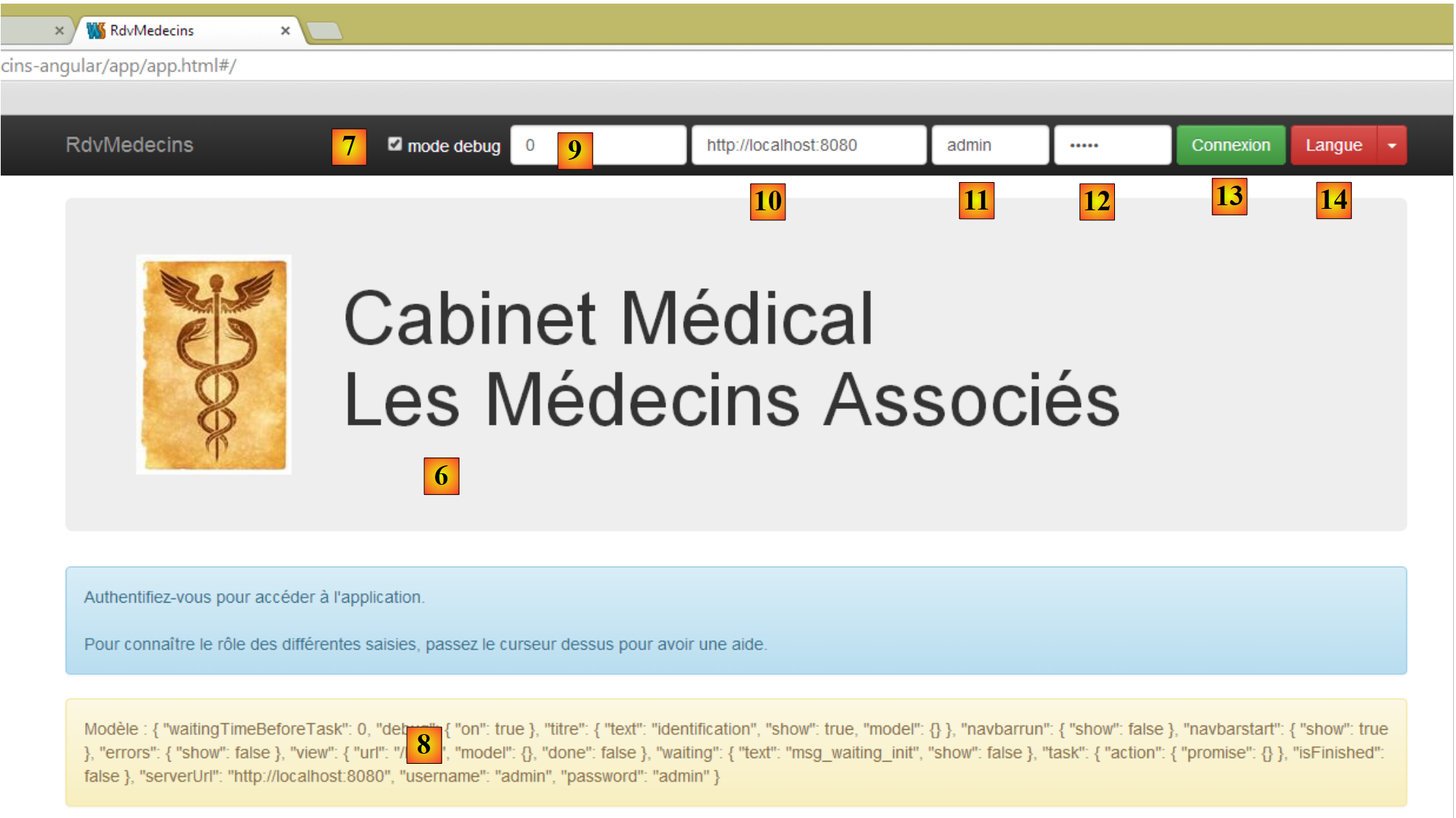

  • en [6], la page d'entrée de l'application. Il s'agit d'une application de prise de rendez-vous pour des médecins. Cette application a déjà été traitée dans le document Introduction aux frameworks JSF2, Primefaces et Primefaces mobile ;
  • en [7], une case à cocher qui permet d'être ou non en mode [debug]. Ce dernier se caractérise par la présence du cadre [8] qui affiche le modèle de la vue courante ;
  • en [9], une durée d'attente artificielle en millisecondes. Elle vaut 0 par défaut (pas d'attente). Si N est la valeur de ce temps d'attente, toute action de l'utilisateur sera exécutée après un temps d'attente de N millisecondes. Cela permet de voir la gestion de l'attente mise en place par l'application ;
  • en [10], l'URL du serveur Spring 4. Si on suit ce qui a précédé, c'est [http://localhost:8080];
  • en [11] et [12], l'identifiant et le mot de passe de celui qui veut utiliser l'application. Il y a deux utilisateurs : admin/admin (login/password) avec un rôle (ADMIN) et user/user avec un rôle (USER). Seul le rôle ADMIN a le droit d'utiliser l'application. Le rôle USER n'est là que pour montrer ce que répond le serveur dans ce cas d'utilisation ;
  • en [13], le bouton qui permet de se connecter au serveur ;
  • en [14], la langue de l'application. Il y en a deux : le français par défaut et l'anglais.

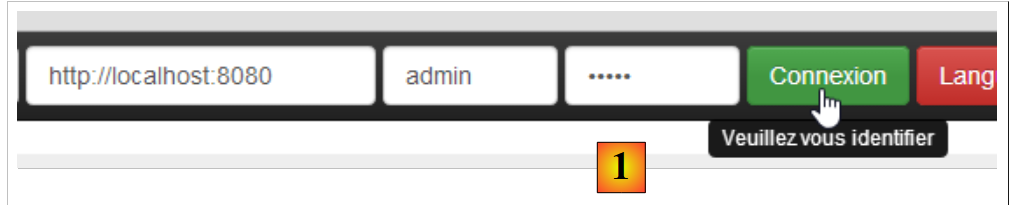

  • en [1], on se connecte ;

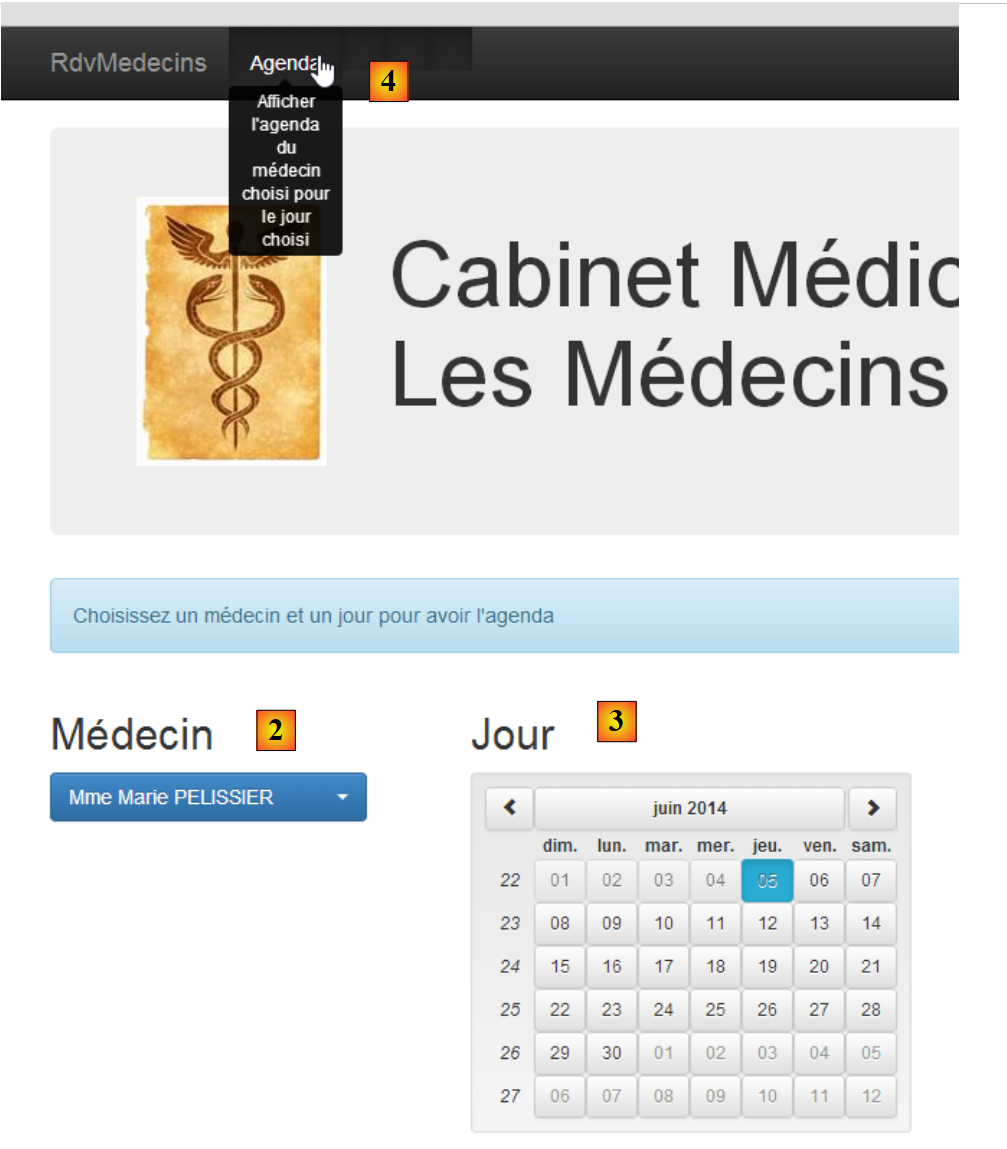

  • une fois connecté, on peut choisir le médecin avec lequel on veut un rendez-vous [2] et le jour de celui-ci [3] ;
  • on demande en [4] à voir l'agenda du médecin choisi pour le jour choisi ;

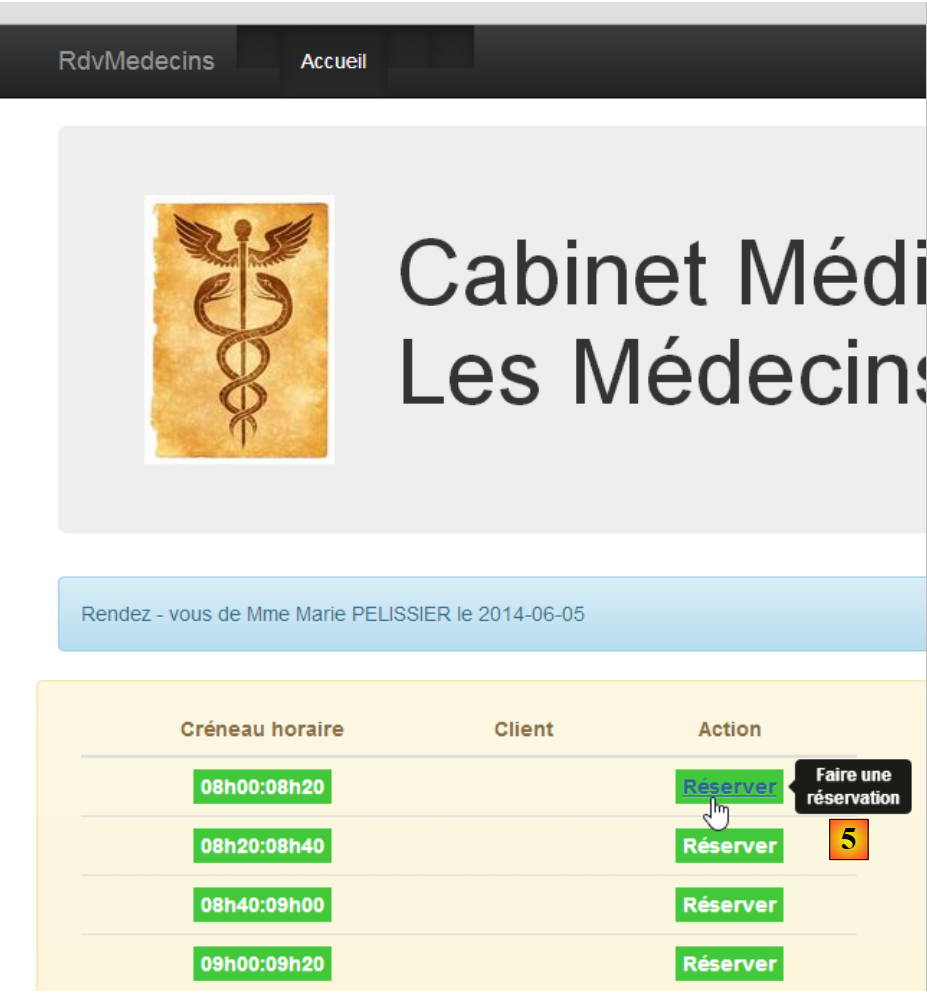

  • une fois obtenu l'agenda du médecin, on peut réserver un créneau [5] ;

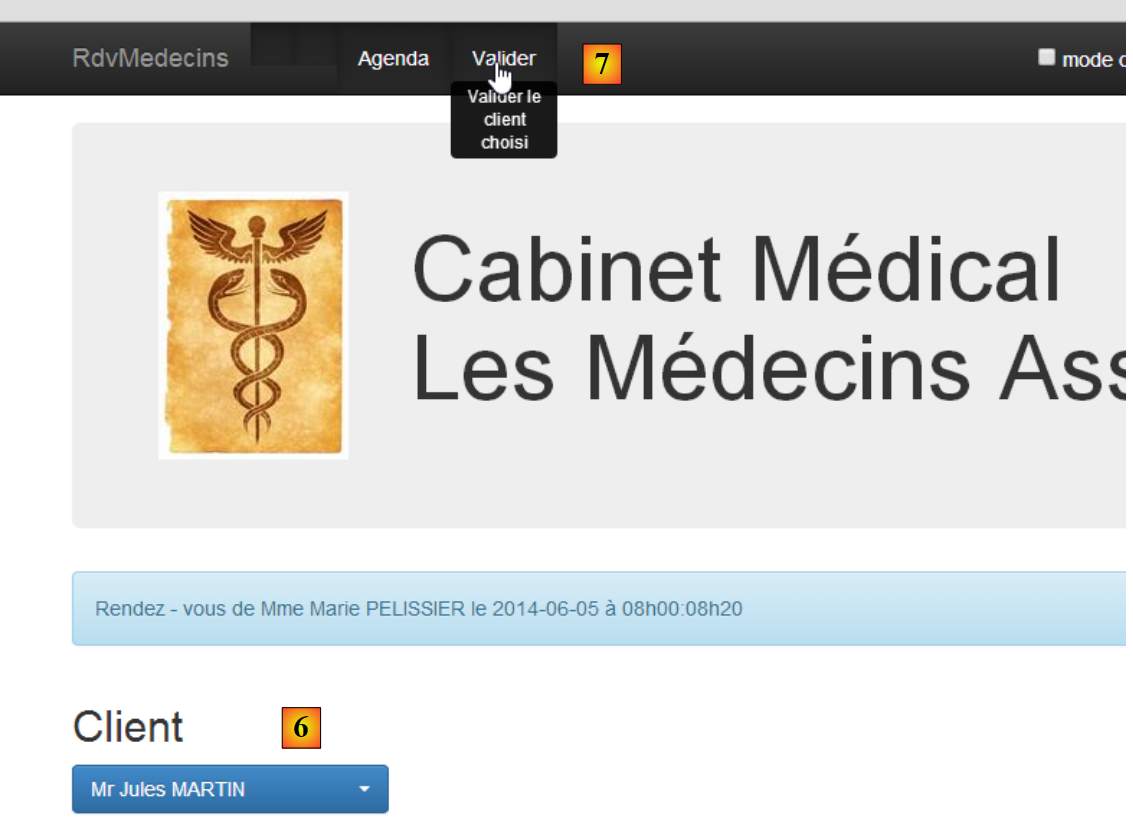

  • en [6], on choisit le patient pour le rendez-vous et on valide ce choix en [7] ;

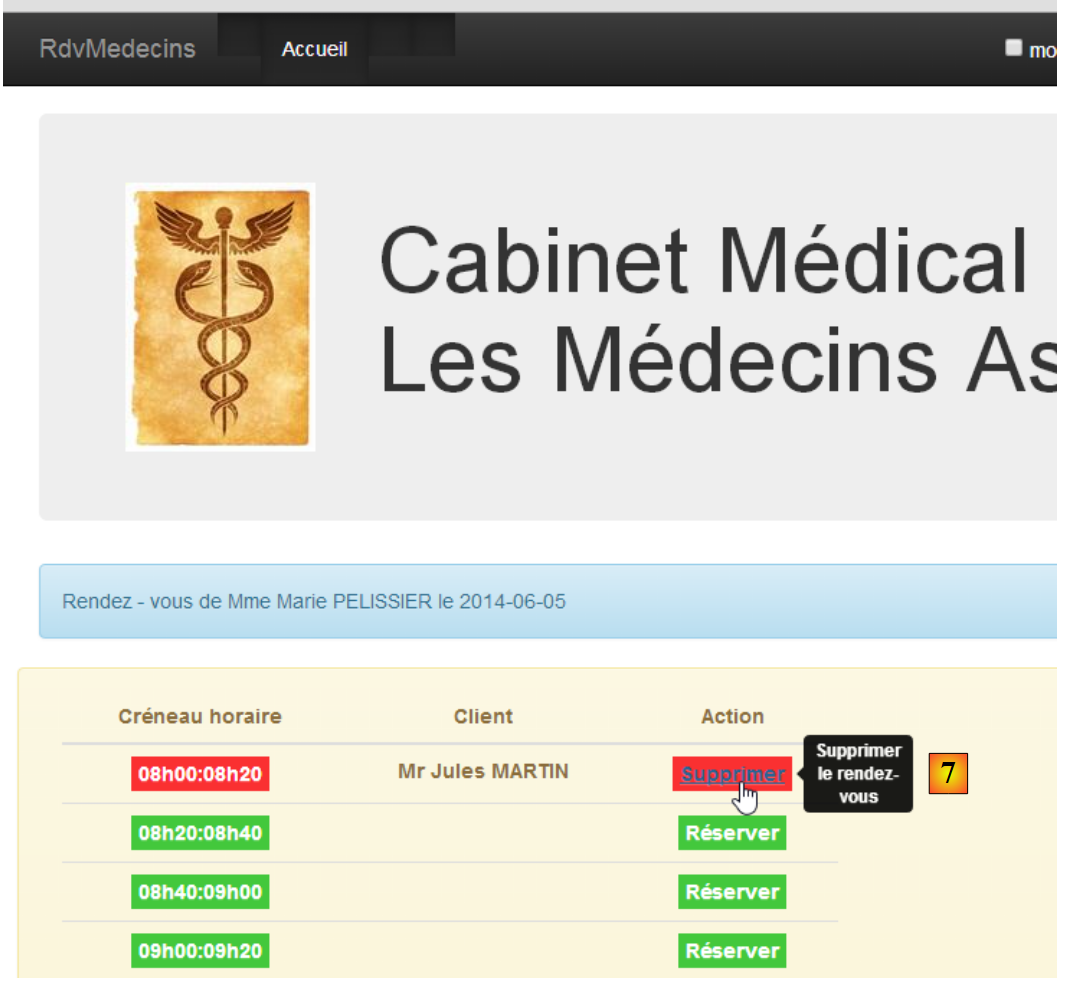

Une fois le rendez-vous validé, on est ramené automatiquement à l'agenda où le nouveau rendez-vous est désormais inscrit. Ce rendez-vous pourra être ultérieurement supprimé [7].

Les principales fonctionnalités ont été décrites. Elles sont simples. Celles qui n'ont pas été décrites sont des fonctions de navigation pour revenir à une vue précédente. Terminons par la gestion de la langue :

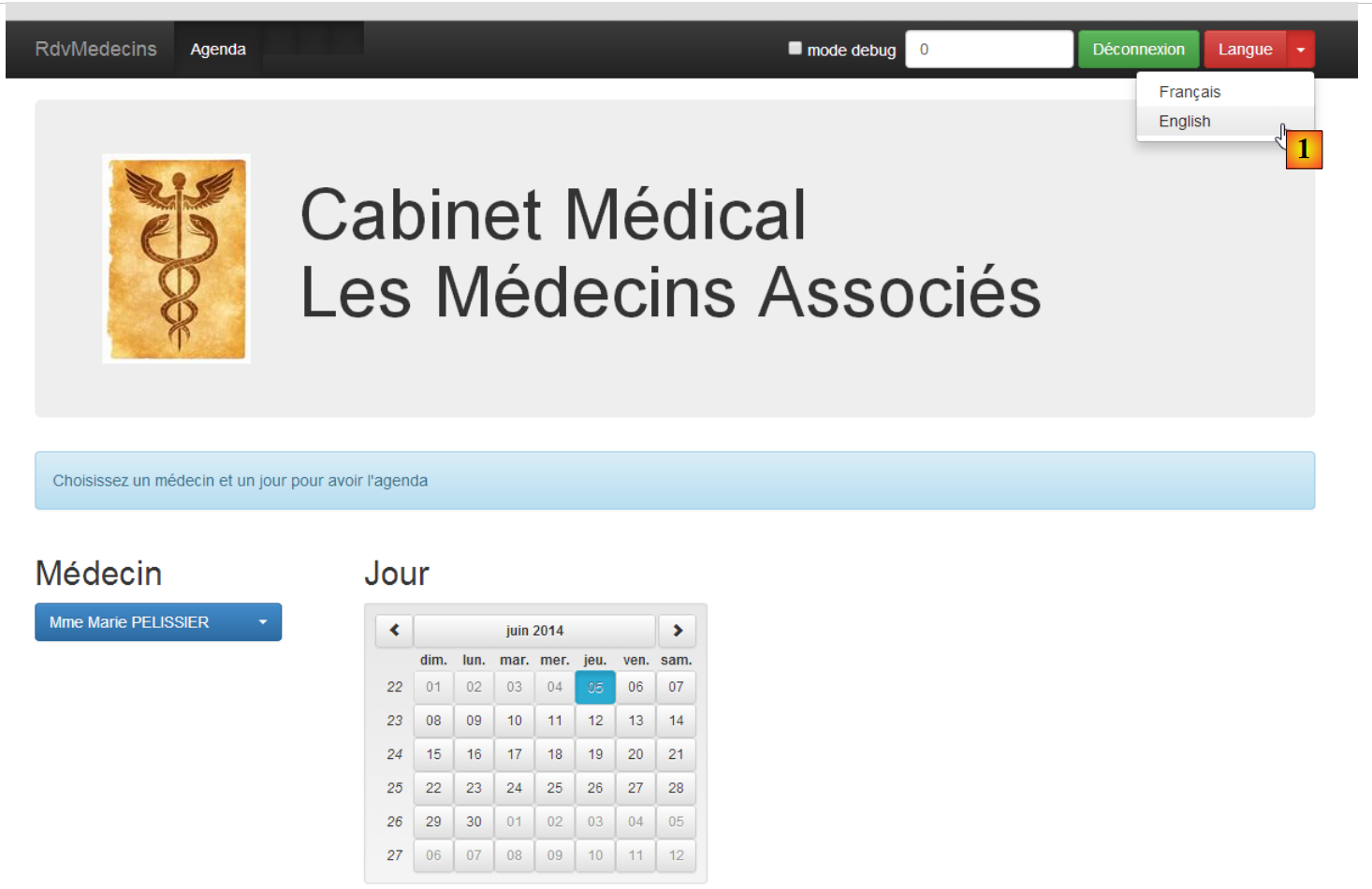

  • en [1], on passe du français à l'anglais ;

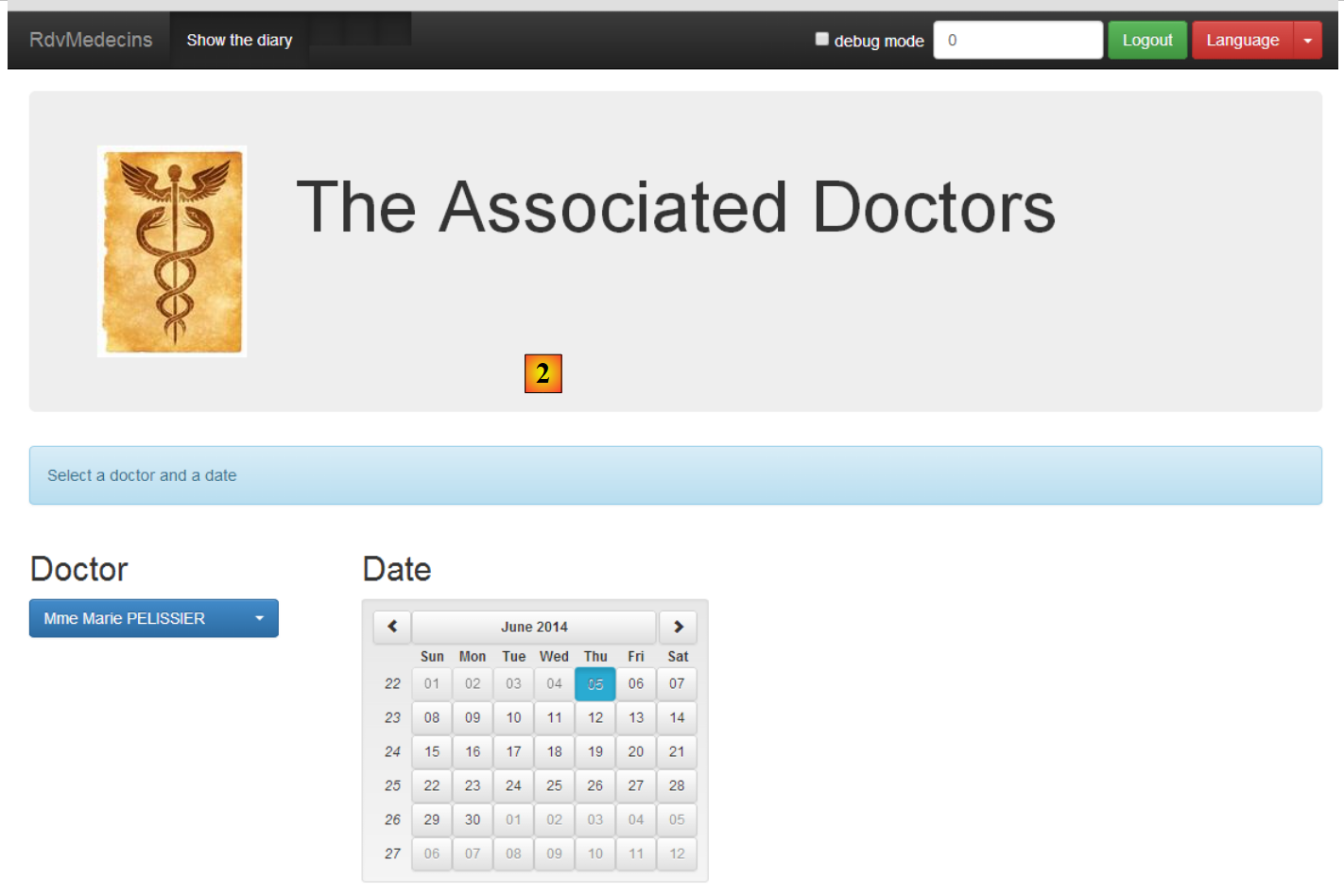

  • en [2], la vue est passée en anglais, y-compris le calendrier ;
