3. Aplicação de exemplo – 01: rdvmedecins-jsf2-ejb

O texto que se segue faz referência aos seguintes documentos:

[ref7]: Introdução ao Java EE 5 (junho de 2010) [http://tahe.developpez.com/java/javaee]. Este documento permite conhecer o JSF 1 e os EJB3.
[ref8]: Persistência em Java na prática (junho de 2007) [http://tahe.developpez.com/java/jpa]. Este documento permite conhecer a persistência de dados com JPA (Java Persistence API).
[ref9]: Criar um serviço web Java EE com o NetBeans e o servidor GlassFish (janeiro de 2009) [http://tahe.developpez.com/java/webservice-jee]. Este documento aborda a criação de um serviço web.

A aplicação de exemplo que será analisada provém de [ref9].

3.1. L'application

Uma empresa de serviços informáticos, a [ISTIA-AGI], pretende oferecer um serviço de marcação de consultas. O primeiro mercado-alvo é o dos médicos que exercem a profissão de forma independente. Estes, em geral, não dispõem de secretariado. Os clientes que pretendem marcar uma consulta ligam, então, diretamente para o médico. Este é, assim, frequentemente incomodado ao longo do dia, o que diminui a sua disponibilidade para com os doentes. A empresa [ISTIA-AGI] pretende propor-lhes um serviço de marcação de consultas que funcione segundo o seguinte princípio:

um secretariado assegura a marcação de consultas para um grande número de médicos. Este secretariado pode ser reduzido a uma única pessoa. O salário desta pessoa é partilhado entre todos os médicos que utilizam o serviço.
O secretariado e todos os médicos estão ligados à Internet
as marcações são registadas numa base de dados centralizada, acessível pela Internet, tanto pela secretaria como pelos médicos
A emissão de RV é normalmente efetuada pela secretaria. Pode também ser efetuada pelos próprios médicos. É o caso, nomeadamente, quando, no final de uma consulta, o próprio médico atribui um novo RV ao seu doente.

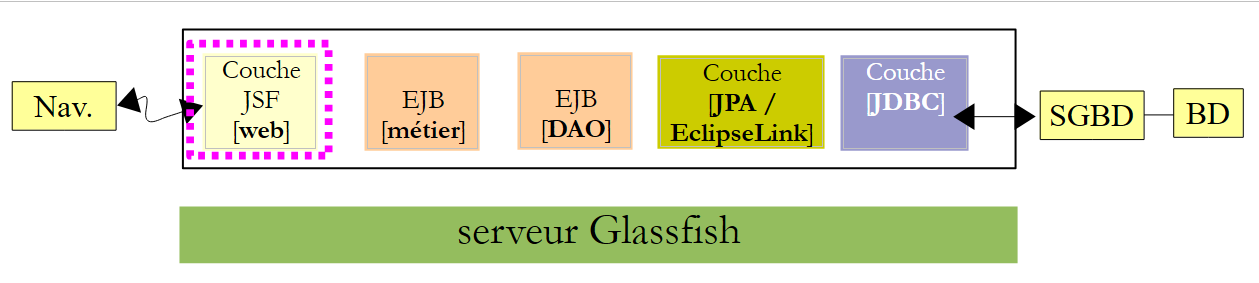

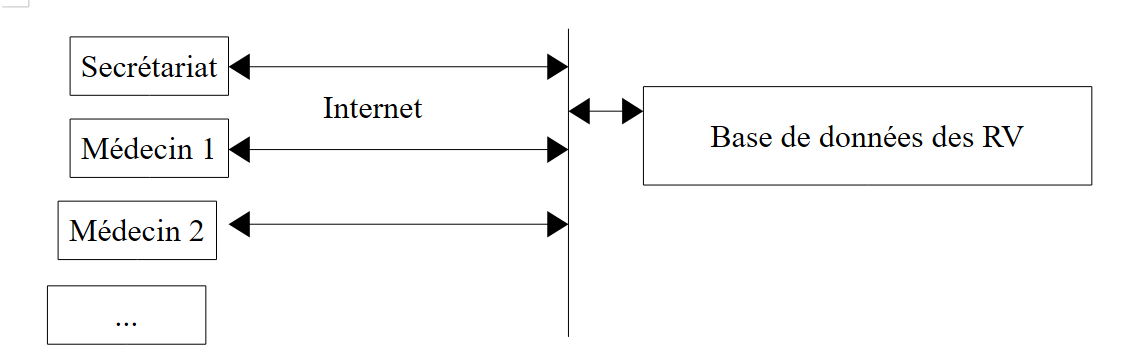

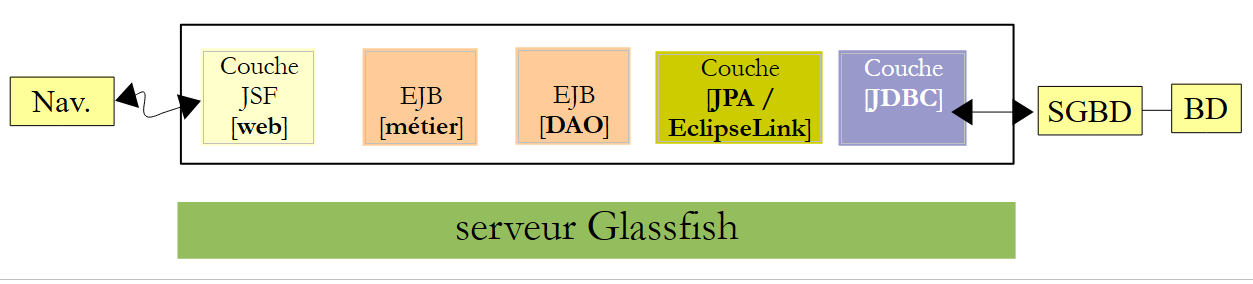

A arquitetura do serviço de atribuição do RV é a seguinte:

Os médicos ganham em eficiência se deixarem de ter de gerir os RV. Se forem em número suficiente, a sua contribuição para as despesas de funcionamento do secretariado será reduzida.

A empresa [ISTIA-AGI] decide desenvolver a aplicação em duas versões:

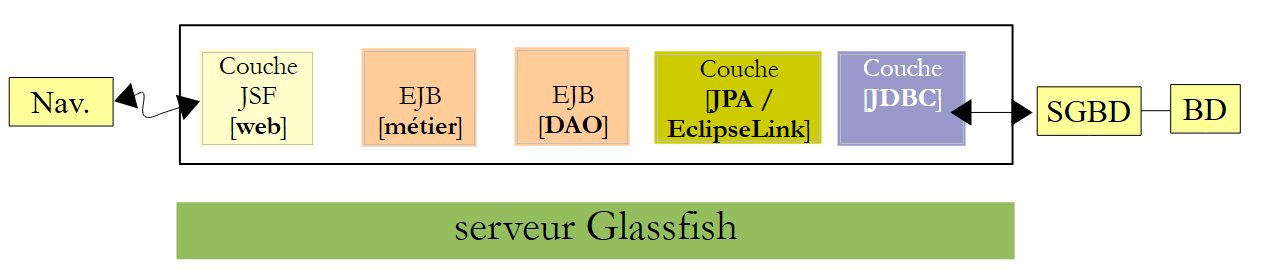

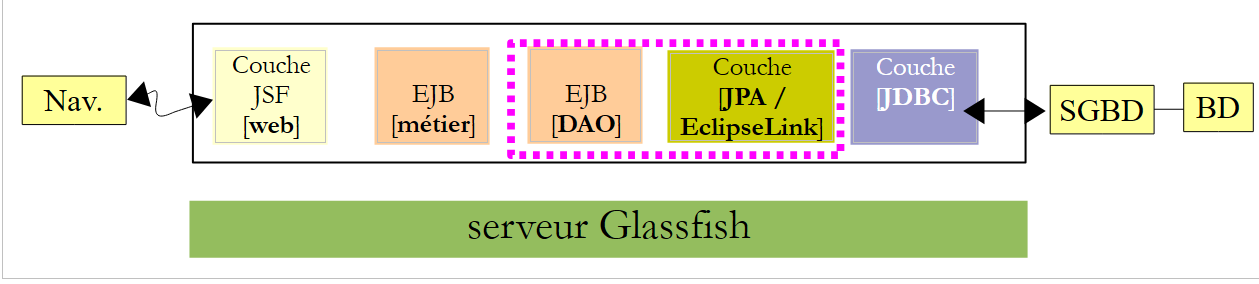

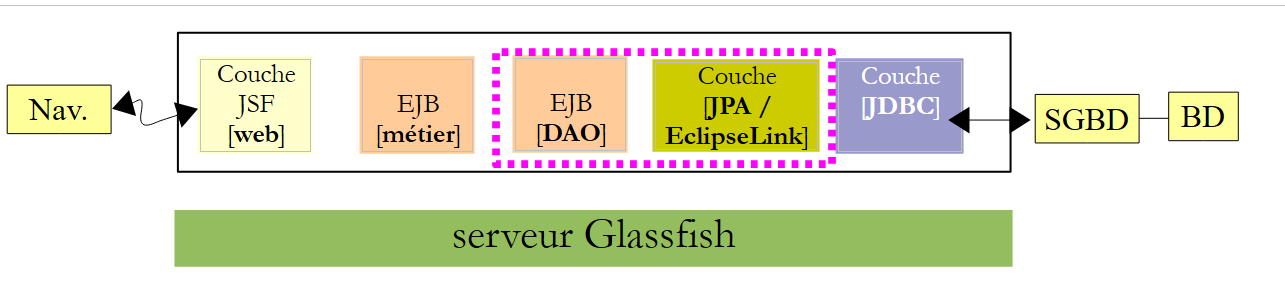

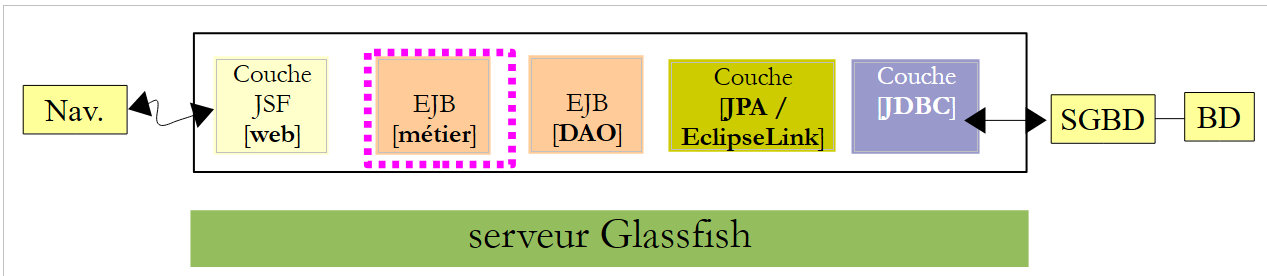

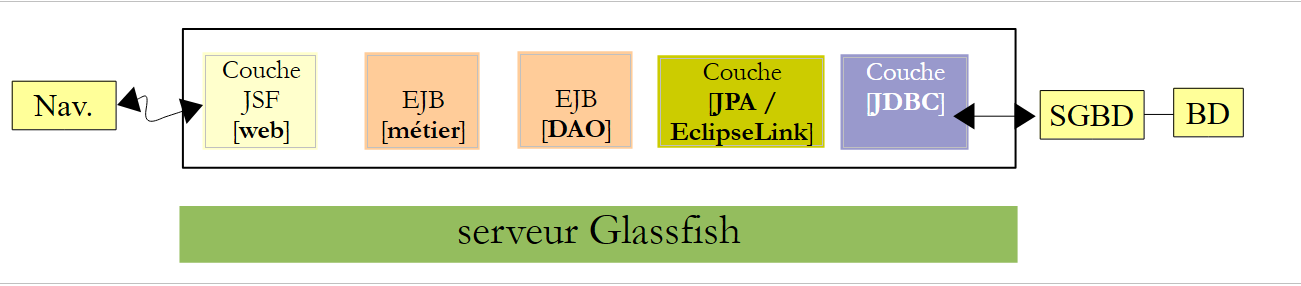

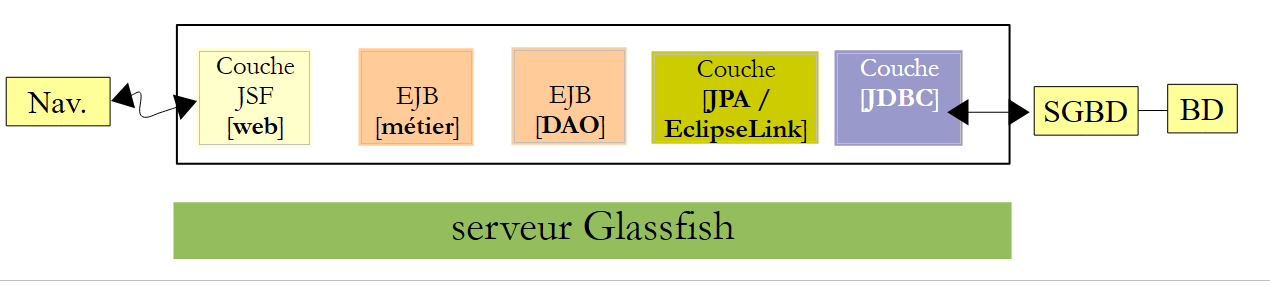

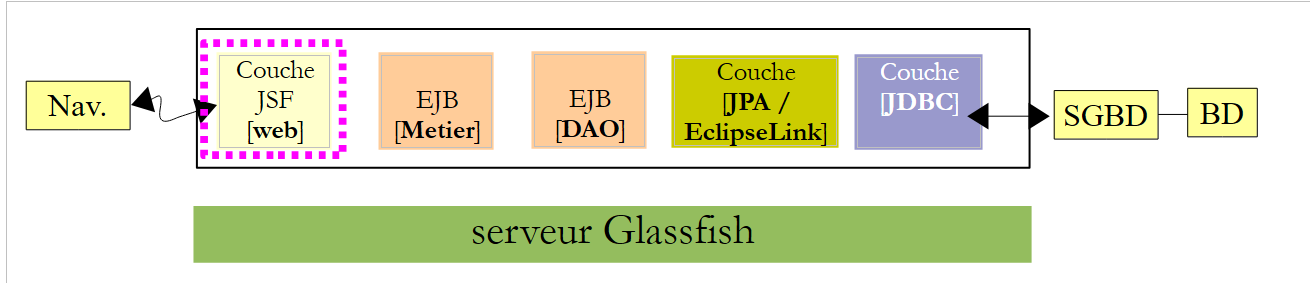

uma versão JSF / EJB3 / JPA EclipseLink / servidor Glassfish:

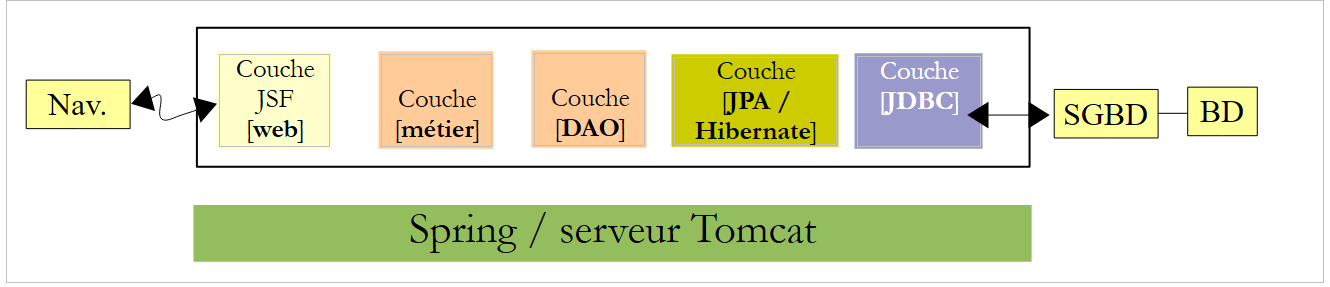

e uma versão JSF / Spring / JPA Hibernate / servidor Tomcat:

3.2. Funcionamento da aplicação

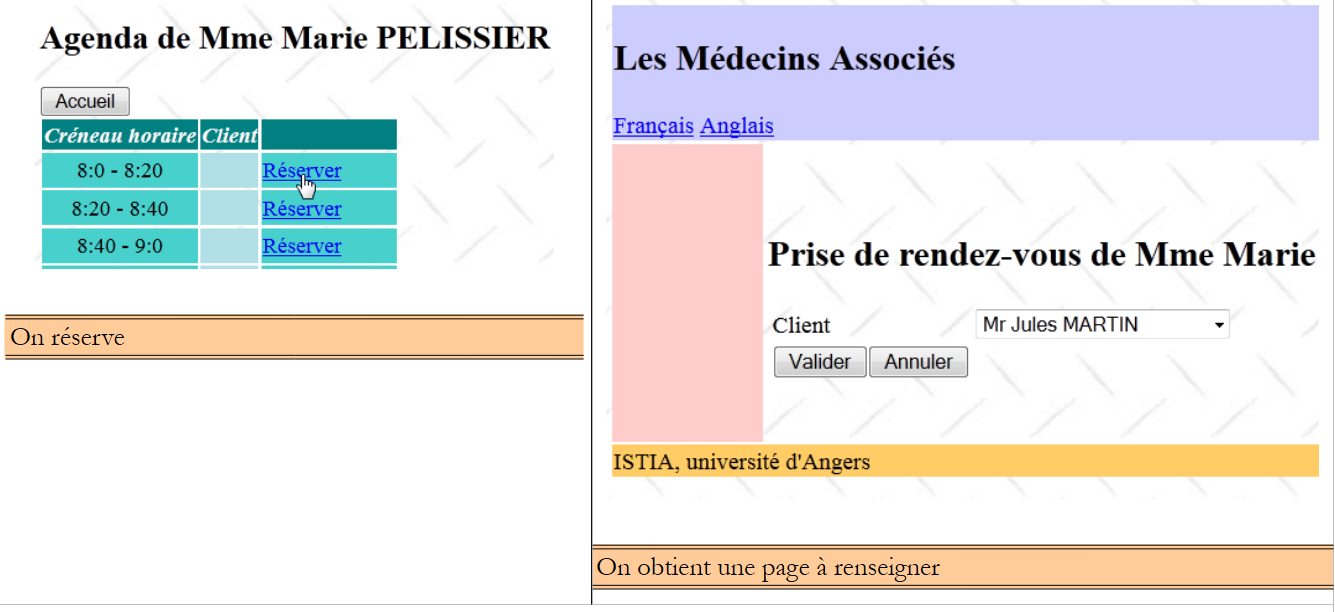

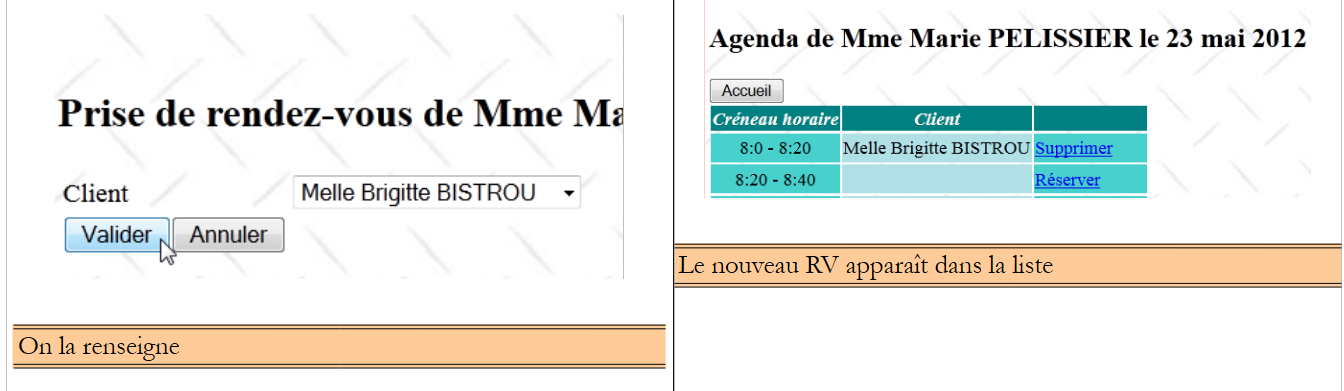

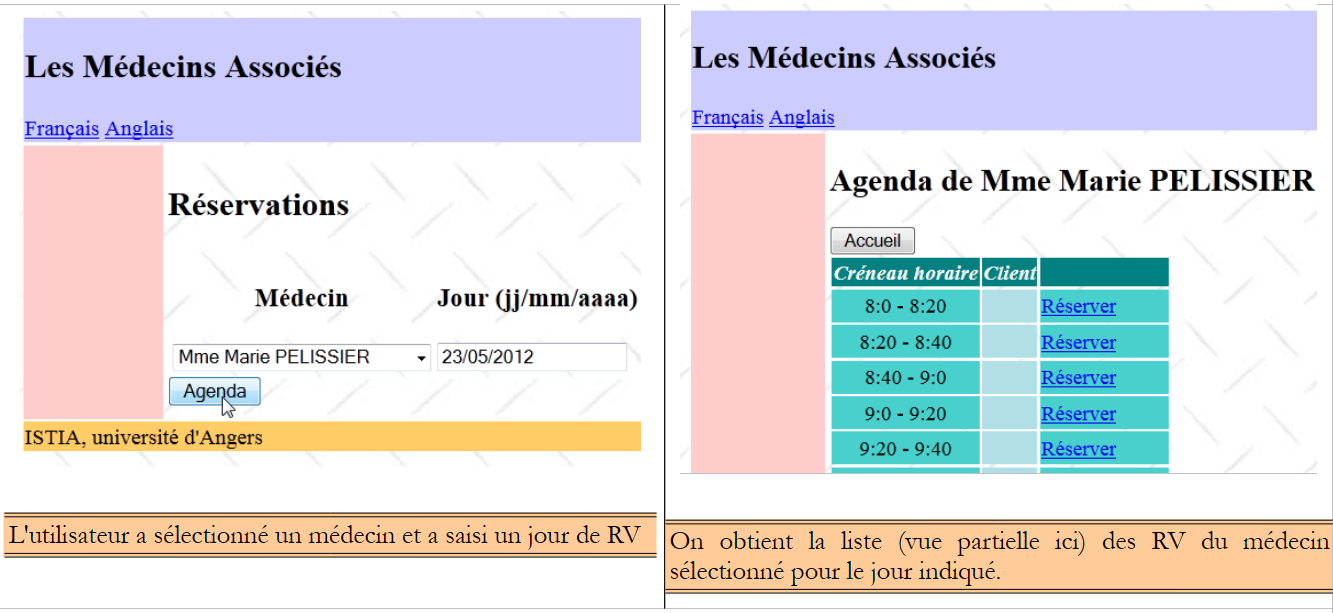

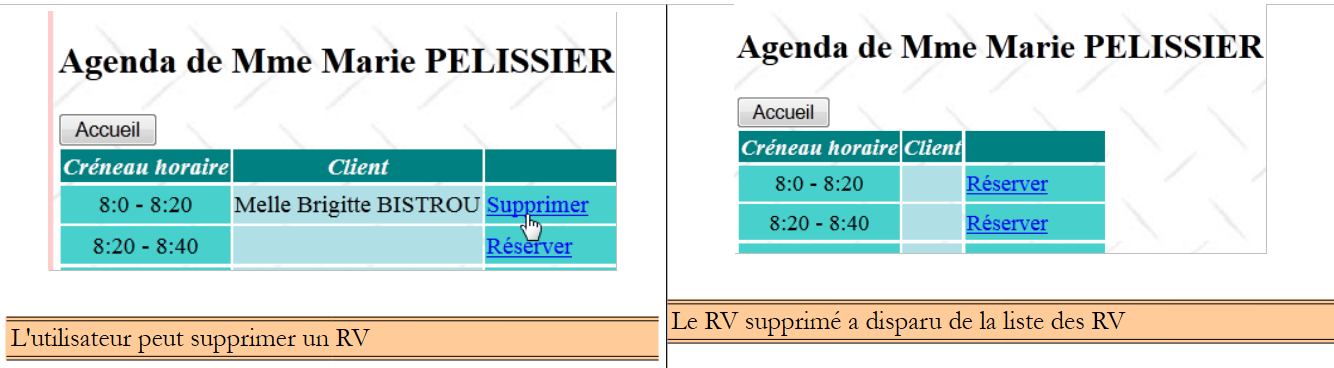

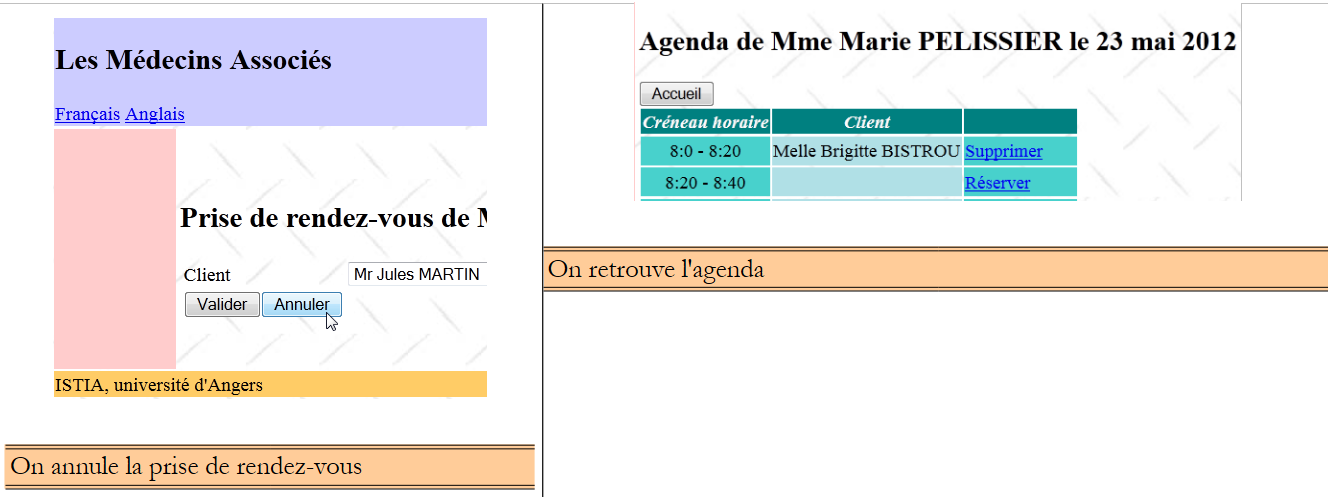

Chamaremos à aplicação [RdvMedecins]. Apresentamos abaixo capturas de ecrã do seu funcionamento.

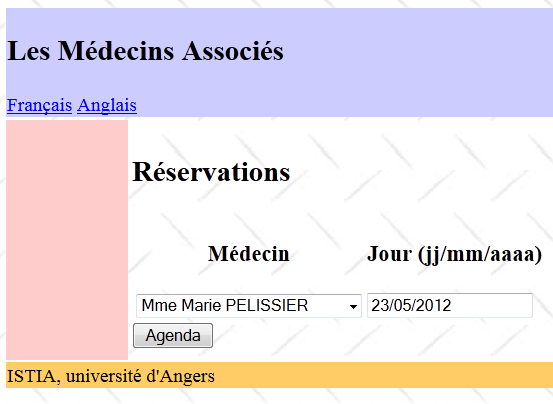

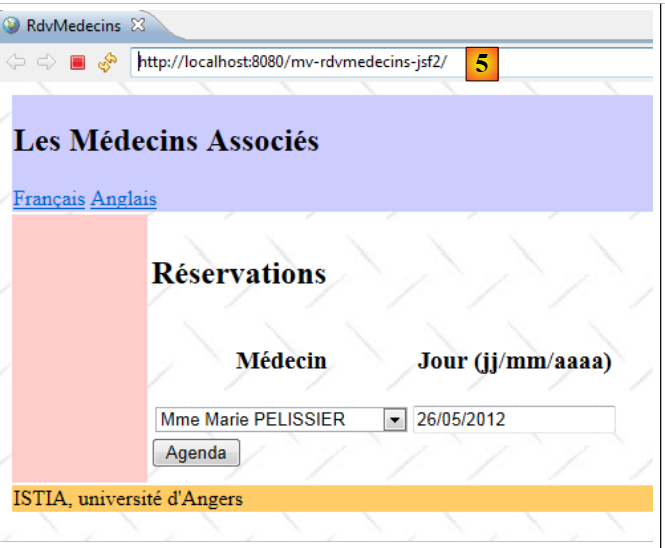

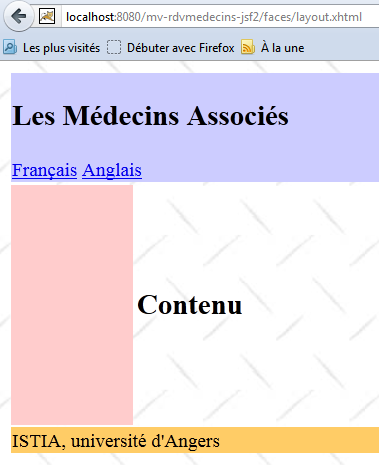

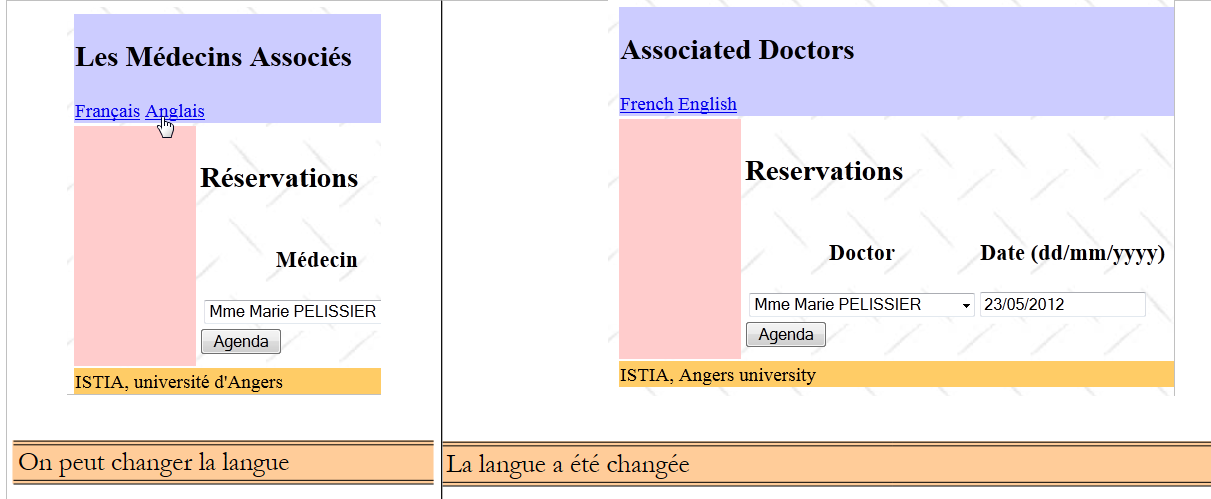

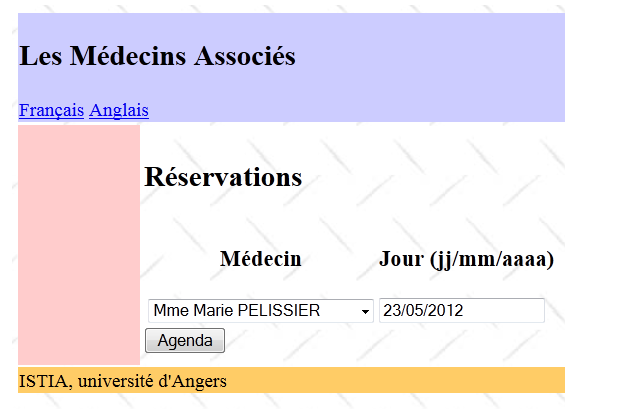

A página inicial da aplicação é a seguinte:

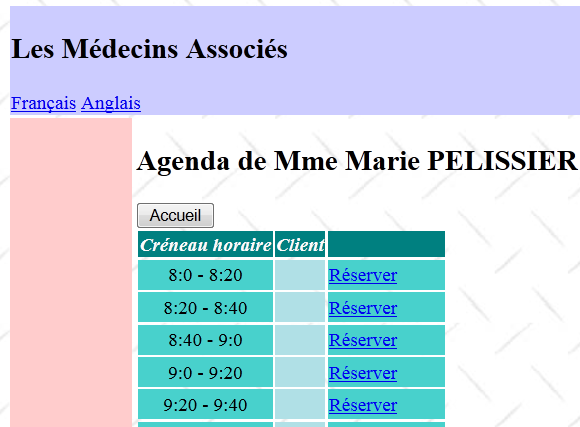

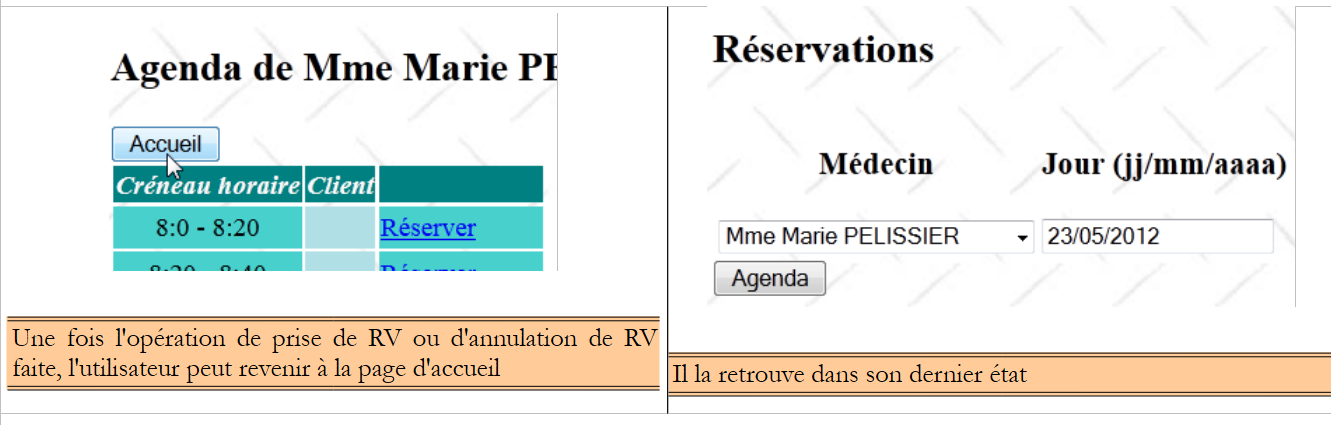

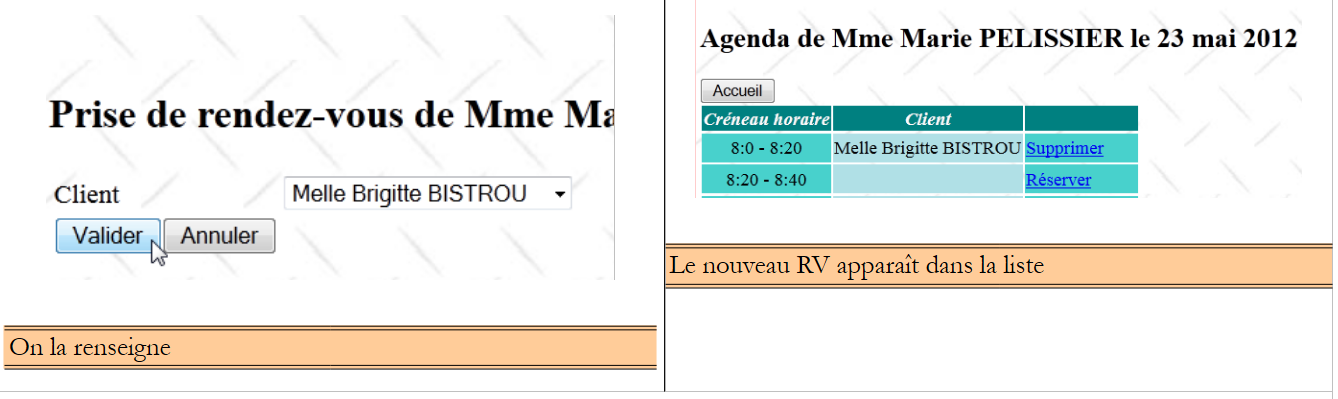

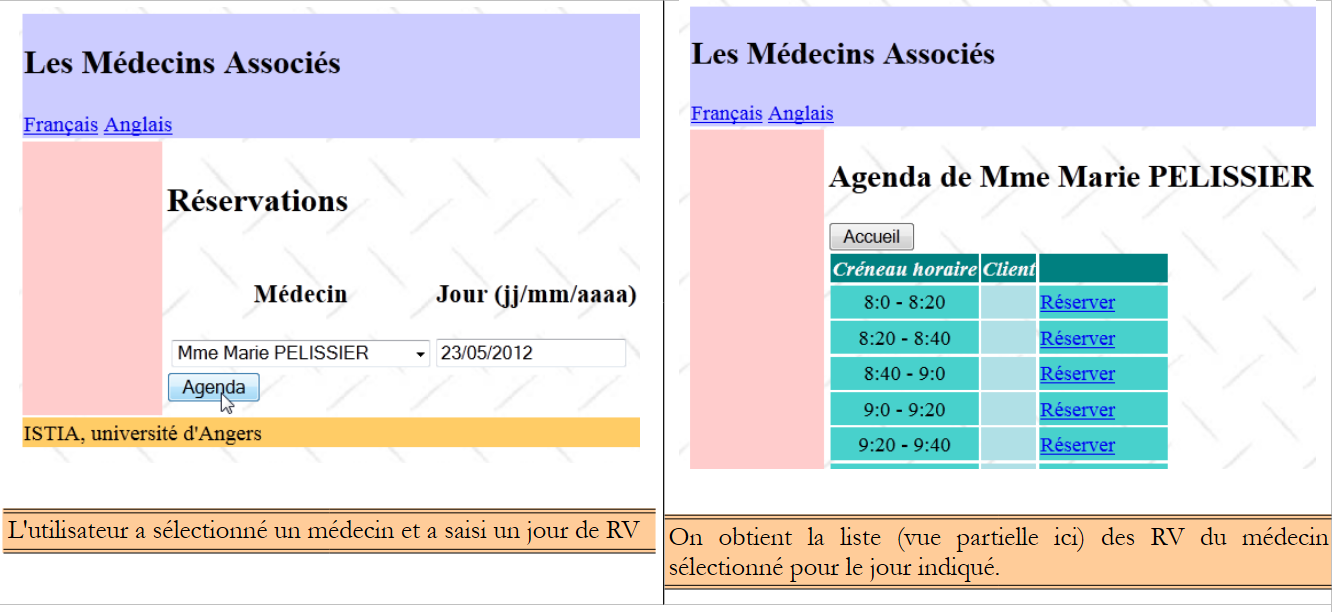

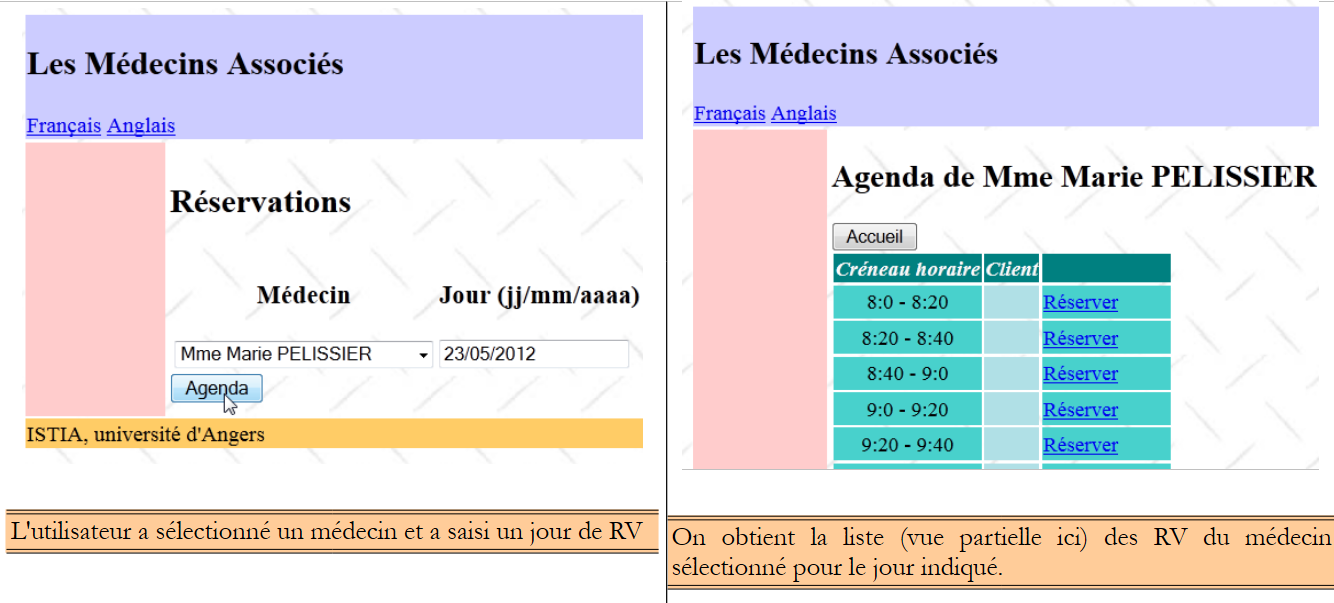

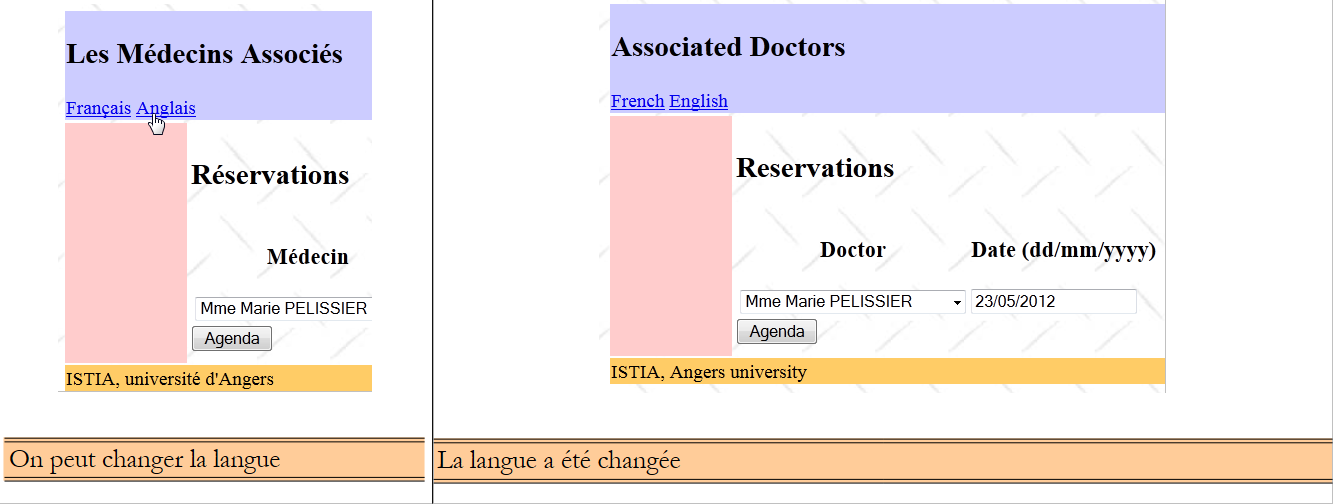

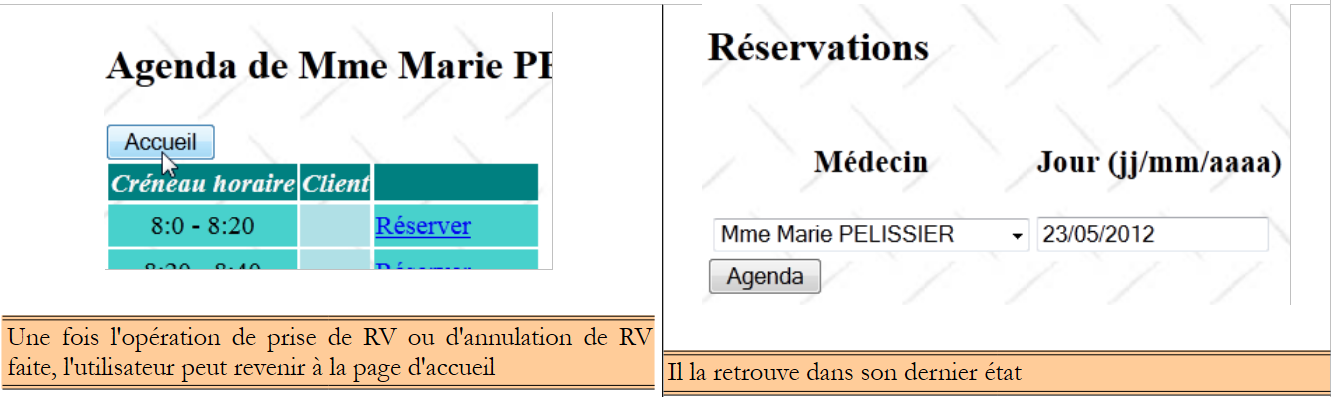

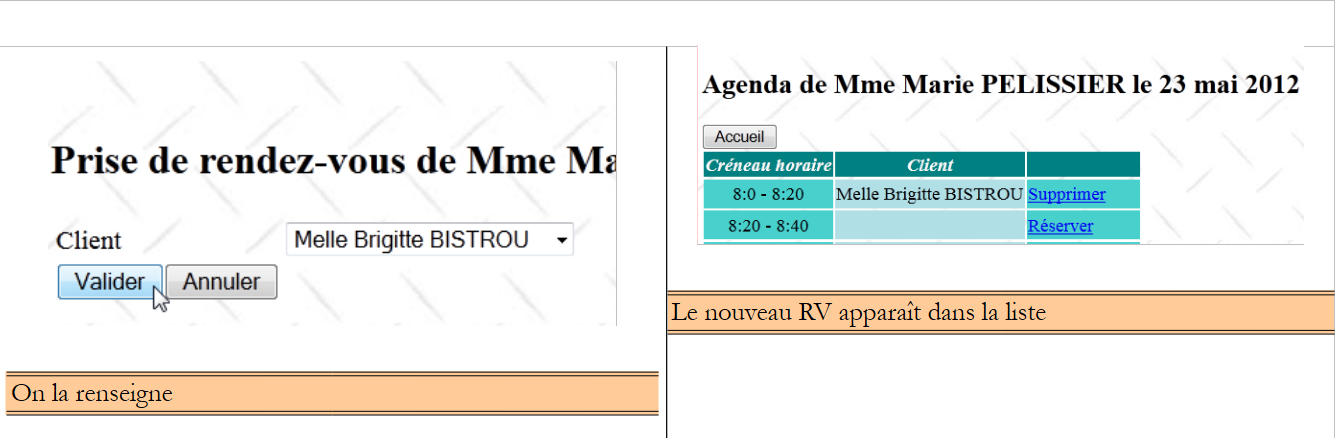

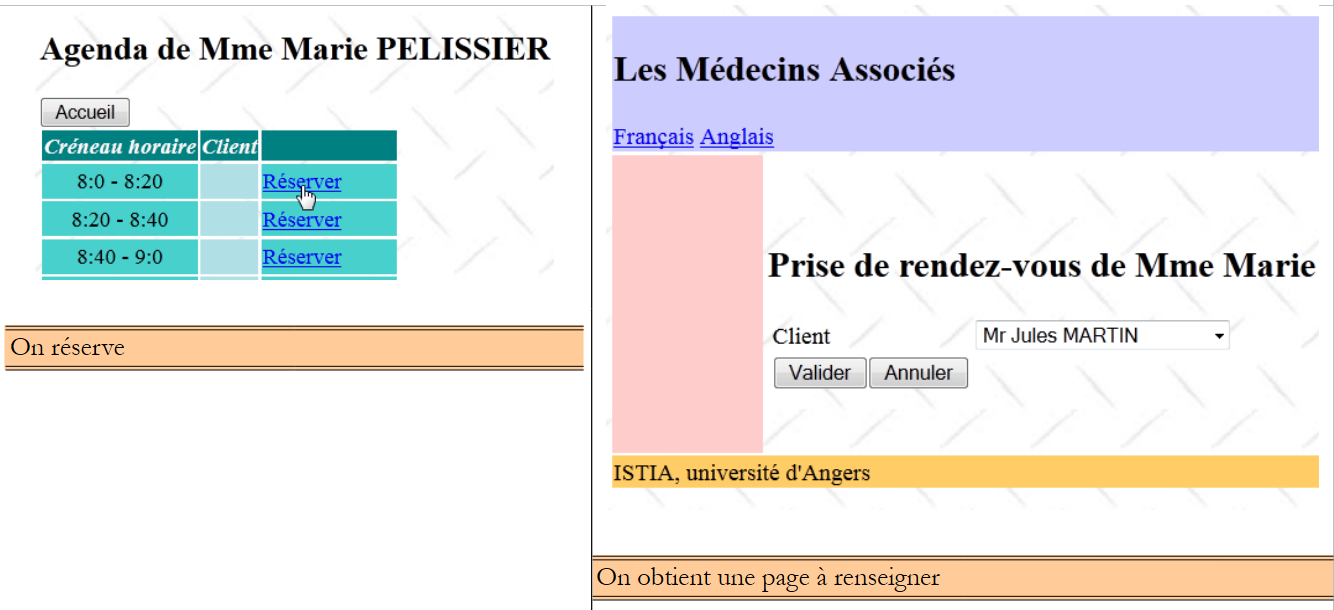

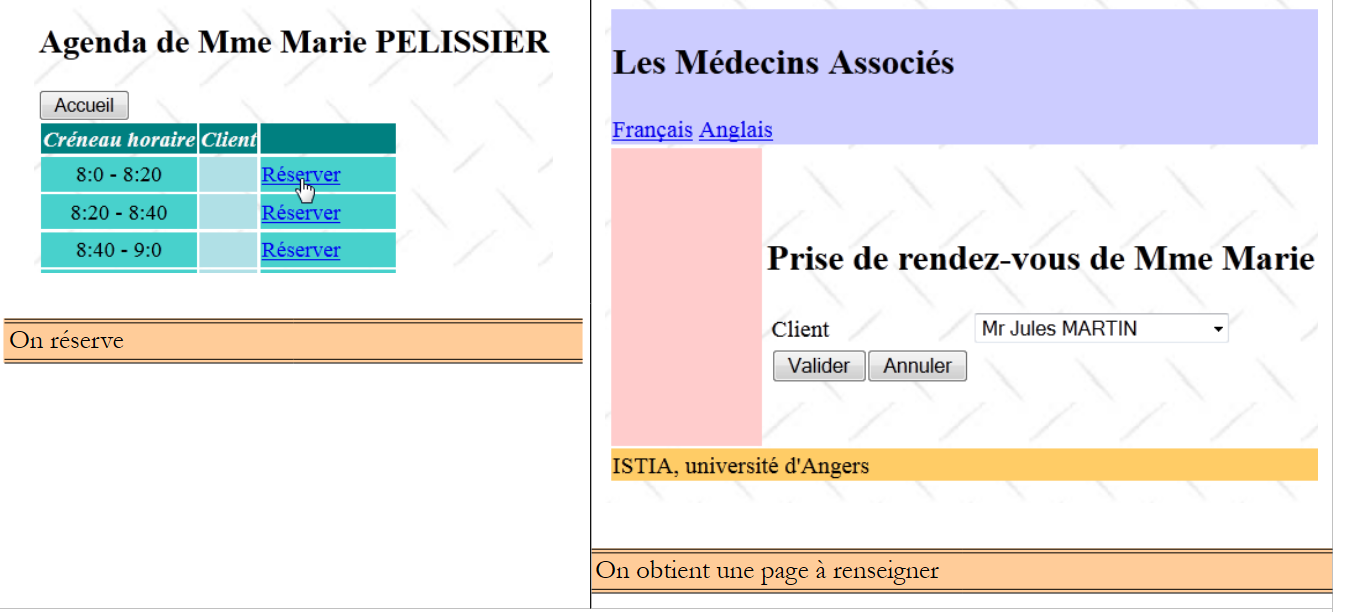

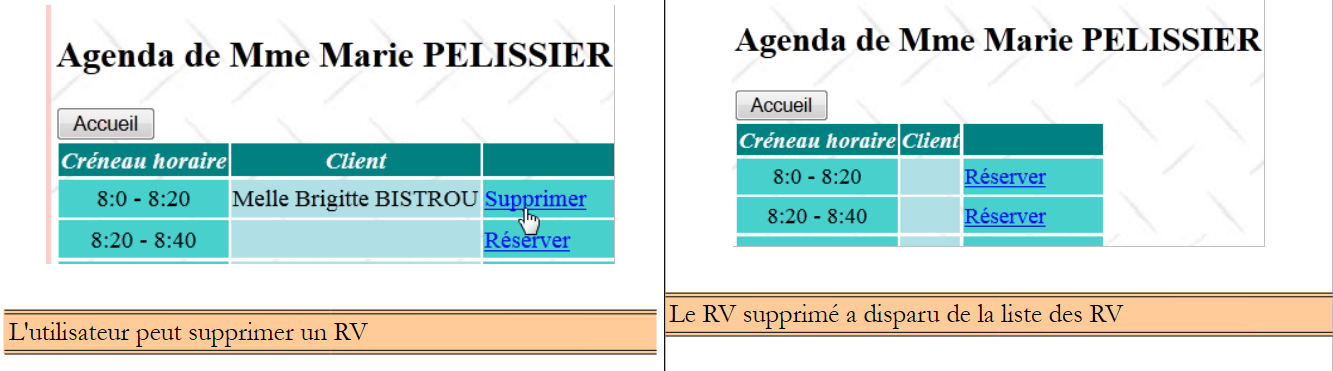

A partir desta primeira página, o utilizador (Secretariado, Médico) irá realizar uma série de ações. Apresentamo-las abaixo. A imagem à esquerda mostra a vista a partir da qual o utilizador efetua um pedido; a imagem à direita mostra a resposta enviada pelo servidor.

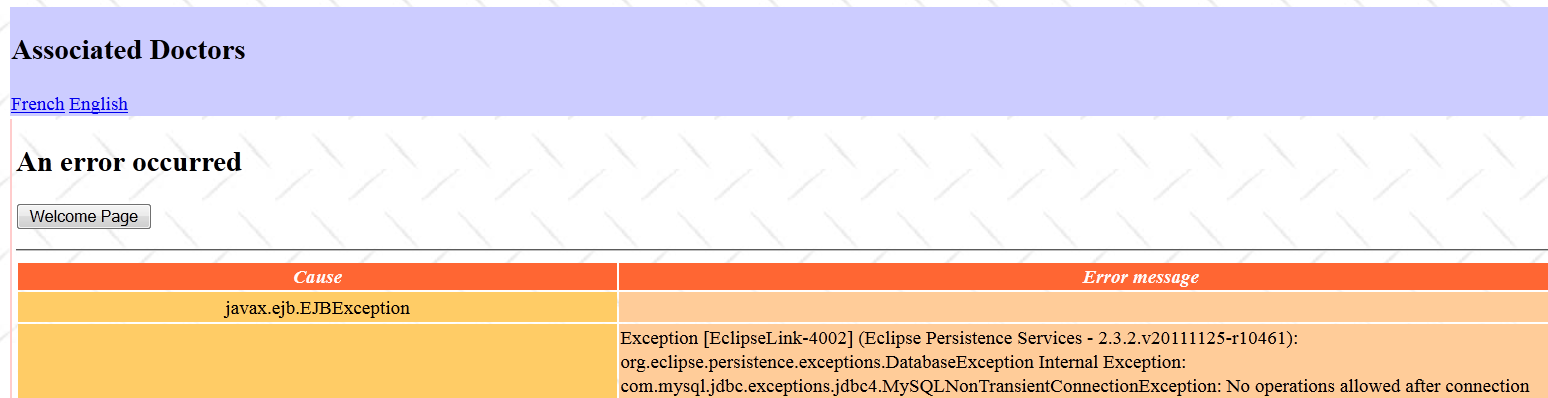

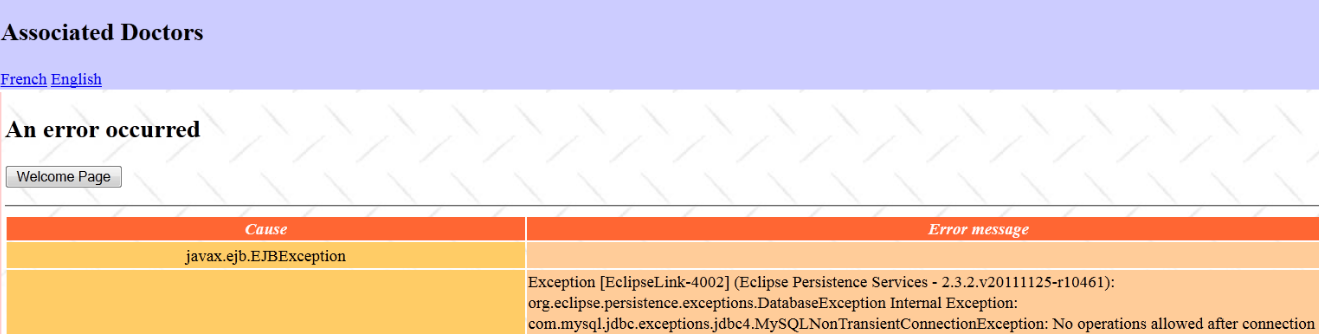

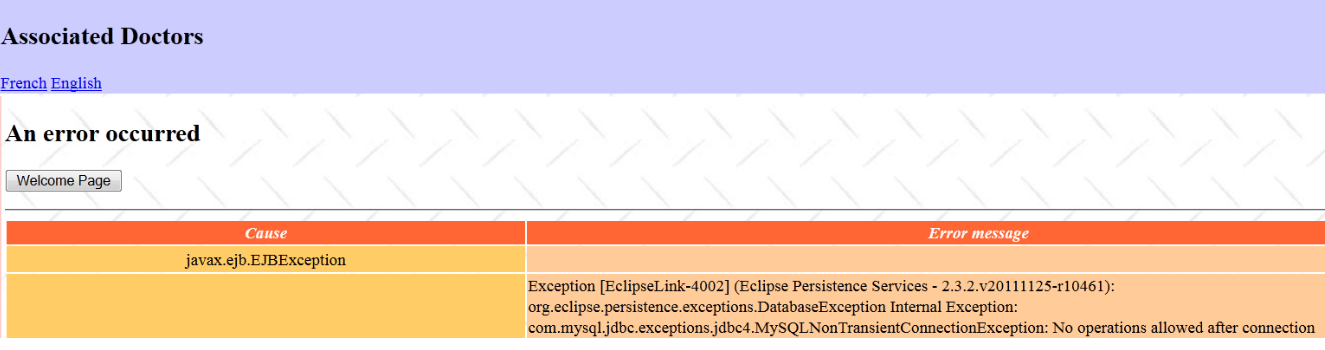

Por fim, também é possível obter uma página de erros:

3.3. A base de dados

Voltemos à arquitetura da aplicação a construir:

A base de dados, a que chamaremos [dbrdvmedecins2] , é uma base de dados MySQL5 com quatro tabelas:

3.3.1. A tabela [MEDECINS]

Contém informações sobre os médicos geridos pela aplicação [RdvMedecins].

ID: número de identificação do médico — chave primária da tabela
VERSION: número que identifica a versão da linha na tabela. Este número é incrementado em 1 sempre que é feita uma alteração na linha.
NOM: o nome do médico
PRENOM: o seu nome próprio
TITRE: o seu título (Menina, Sra., Sr.)

3.3.2. A tabela [CLIENTS]

Os clientes dos diferentes médicos estão registados na tabela [CLIENTS]:

ID: número de identificação do cliente — chave primária da tabela
VERSION: número que identifica a versão da linha na tabela. Este número é incrementado em 1 sempre que é feita uma alteração na linha.
NOM: o nome do cliente
PRENOM: o seu nome próprio
TITRE: o seu título (Menina, Sra., Sr.)

3.3.3. A tabela [CRENEAUX]

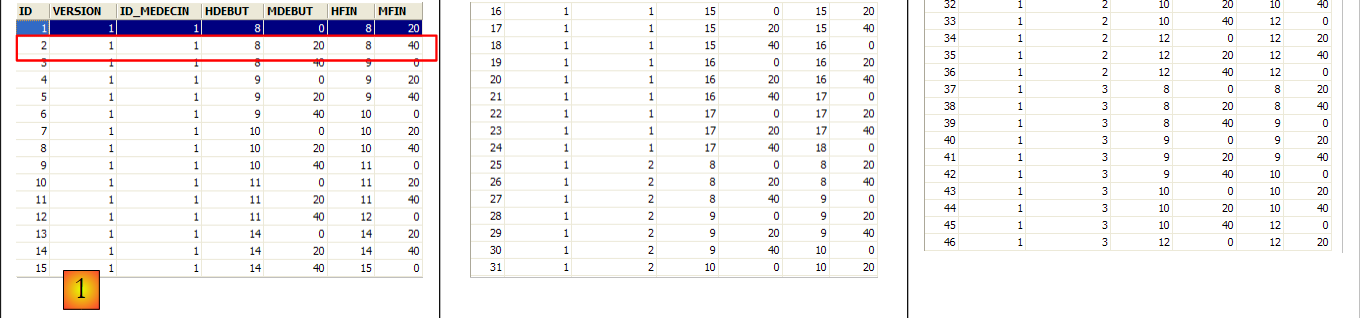

Esta tabela lista os intervalos horários em que os RV são possíveis:

ID: número que identifica o intervalo horário — chave primária da tabela (linha 8)
VERSION: número que identifica a versão da linha na tabela. Este número é incrementado em 1 sempre que é feita uma alteração na linha.
ID_MEDECIN: número que identifica o médico a quem pertence este intervalo horário – chave estrangeira na coluna MEDECINS (ID).
HDEBUT: hora de início do intervalo
MDEBUT: minutos de início do intervalo
HFIN: hora de fim do intervalo
MFIN: minutos de fim do intervalo

A segunda linha da tabela [CRENEAUX] (ver [1] acima) indica, por exemplo, que o intervalo n.º 2 começa às 8h20 e termina às 8h40 e pertence à médica n.º 1 (Sra. Marie PELISSIER).

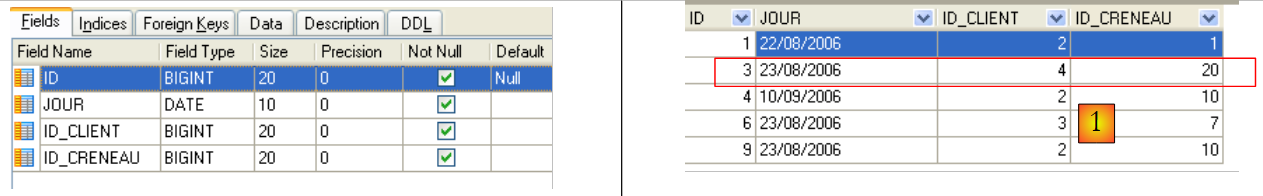

3.3.4. A tabela [RV]

Esta tabela lista os RV atribuídos a cada médico:

ID: número que identifica o RV de forma única – chave primária
JOUR: dia do RV
ID_CRENEAU: intervalo horário do RV – chave estrangeira no campo [ID] da tabela [CRENEAUX] – define simultaneamente o intervalo horário e o médico em questão.
ID_CLIENT: número do cliente para quem é feita a reserva – chave estrangeira no campo [ID] da tabela [CLIENTS]

Esta tabela possui uma restrição de unicidade na sobre os valores das colunas associadas (JOUR, ID_CRENEAU):

ALTER TABLE RV ADD CONSTRAINT UNQ1_RV UNIQUE (JOUR, ID_CRENEAU);

Se uma linha da tabela [RV] tiver o valor (JOUR1, ID_CRENEAU1) para as colunas (JOUR, ID_CRENEAU), esse valor não pode aparecer em mais nenhum outro local. Caso contrário, isso significaria que dois RV foram registados ao mesmo tempo para o mesmo médico. Do ponto de vista da programação Java, o controlador JDBC da base de dados lança um SQLException quando esta situação ocorre.

A linha de id igual a 3 (ver [1] acima) significa que um RV foi marcado para o intervalo n.º 20 e o cliente n.º 4 em 23/08/2006. A tabela [CRENEAUX] indica-nos que o horário n.º 20 corresponde ao intervalo horário das 16h20 às 16h40 e pertence à médica n.º 1 (Sra. Marie PELISSIER). A tabela [CLIENTS] indica-nos que o cliente n.º 4 é a Srta. Brigitte BISTROU.

3.3.5. Criação da base de dados

Para criar as tabelas e preenchê-las, pode utilizar-se o script [dbrdvmedecins2.sql], disponível no site de exemplos. Com o [WampServer] (ver parágrafo 1.3.3), pode proceder-se da seguinte forma:

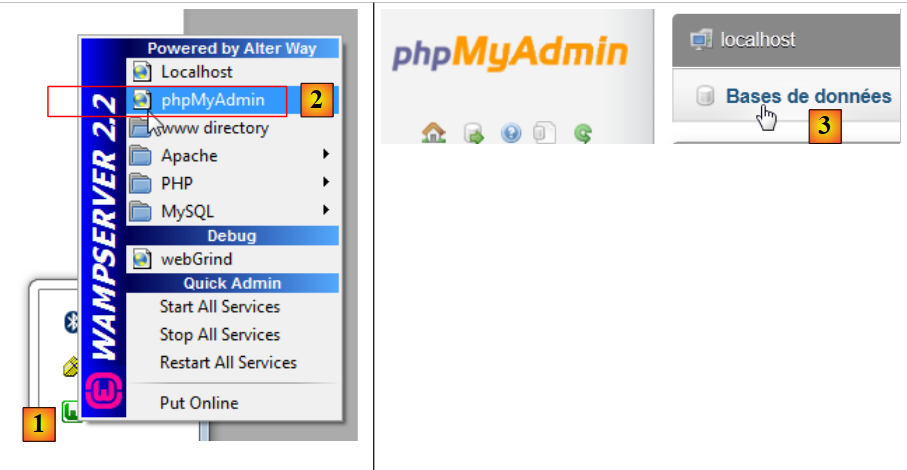

no [1], clica-se no ícone do [WampServer] e seleciona-se a opção [PhpMyAdmin] [2],
em [3], na janela que se abriu, selecione o link [Bases de données],

em [2], cria-se uma base de dados à qual se atribuiu o nome [4] e a codificação [5],

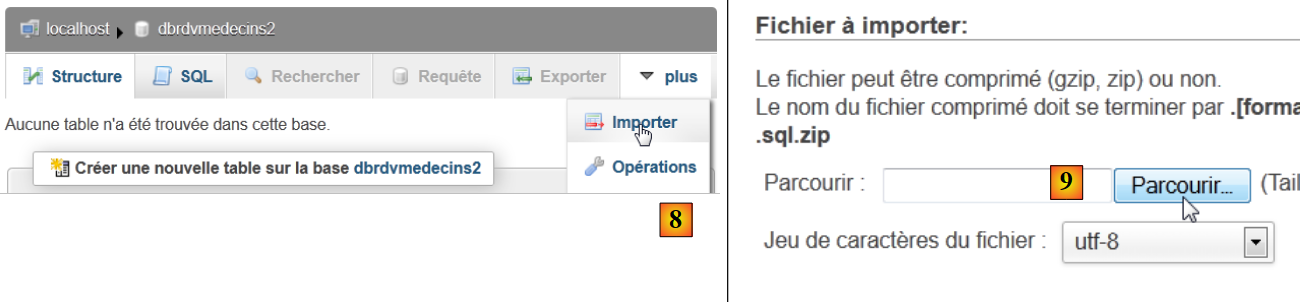

em [7], a base de dados foi criada. Clica-se no respetivo link,

em [8], importa-se um ficheiro SQL,
que se seleciona no sistema de ficheiros com o botão [9],

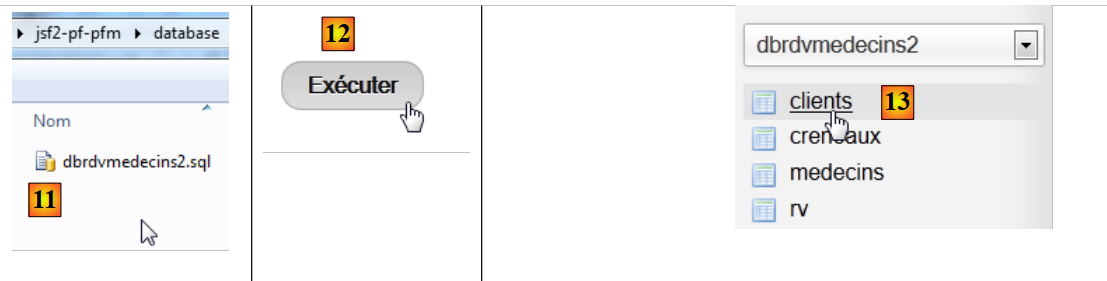

em [11], seleciona-se o script SQL e, em [12], executa-se o mesmo,
em [13], as quatro tabelas da base de dados foram criadas. Seguimos uma das ligações,

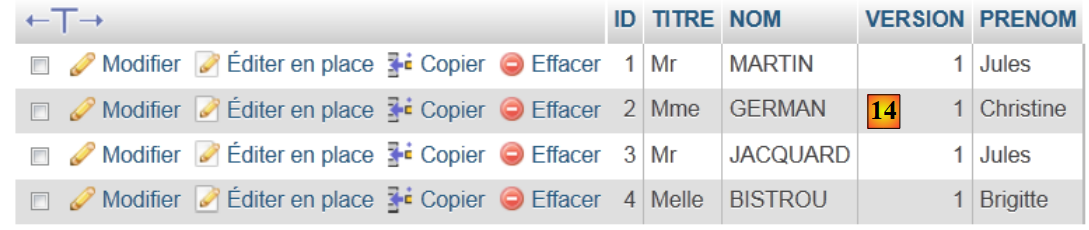

em [14], o conteúdo da tabela.

A partir daqui, não voltaremos a abordar esta base de dados. No entanto, convidamos o leitor a acompanhar a sua evolução ao longo dos programas, sobretudo quando algo não funcionar.

3.4. As camadas [DAO] e [JPA]

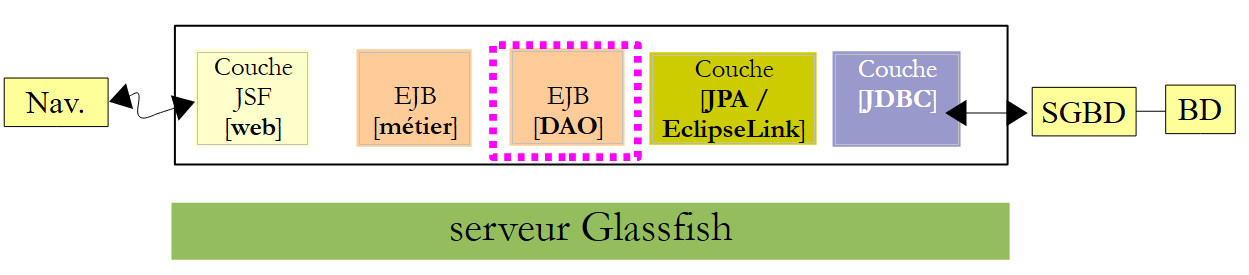

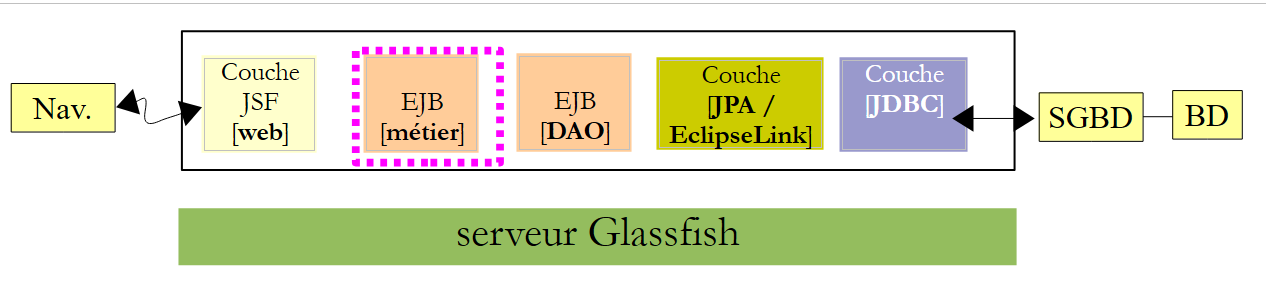

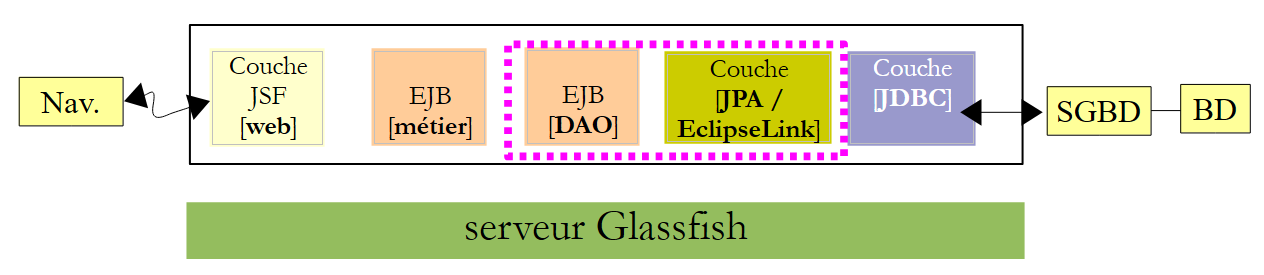

Voltemos à arquitetura que temos de construir:

Vamos criar quatro projetos Maven:

um projeto para as camadas [DAO] e [JPA],
um projeto para a camada [métier],
um projeto para a camada [web],
um projeto empresarial que irá reunir os três projetos anteriores.

Vamos agora compilar o projeto Maven das camadas [DAO] e [JPA].

Nota: a compreensão das camadas [métier], [DAO] e [JPA] requer conhecimentos de Java EE. Para tal, pode consultar-se o [ref7] (ver parágrafo 3).

3.4.1. O projeto NetBeans

É o seguinte:

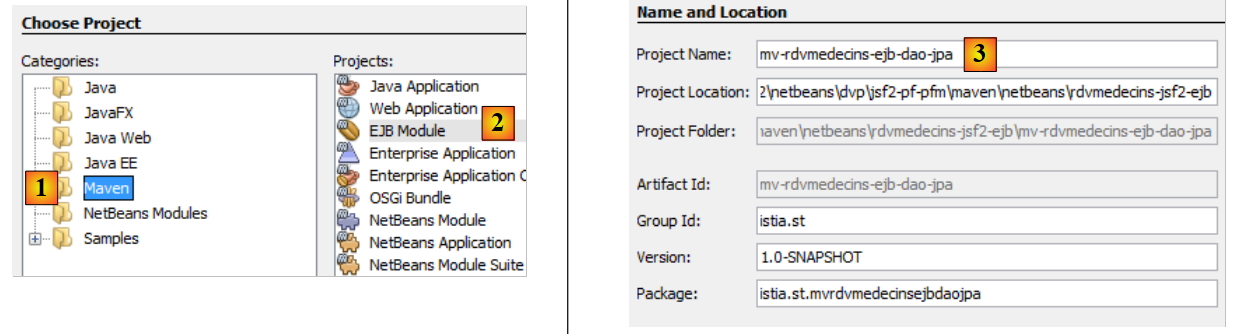

em [1], cria-se um projeto Maven do tipo [EJB Module] [2],
em [3], atribui-se um nome ao projeto,

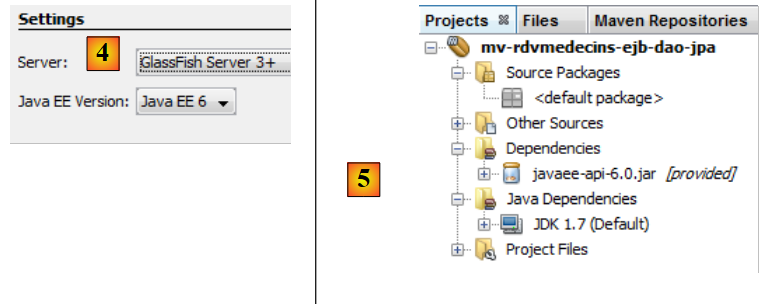

em [4], escolhe-se o servidor Glassfish como servidor,
em [5], o projeto gerado.

3.4.2. Geração da camada [JPA]

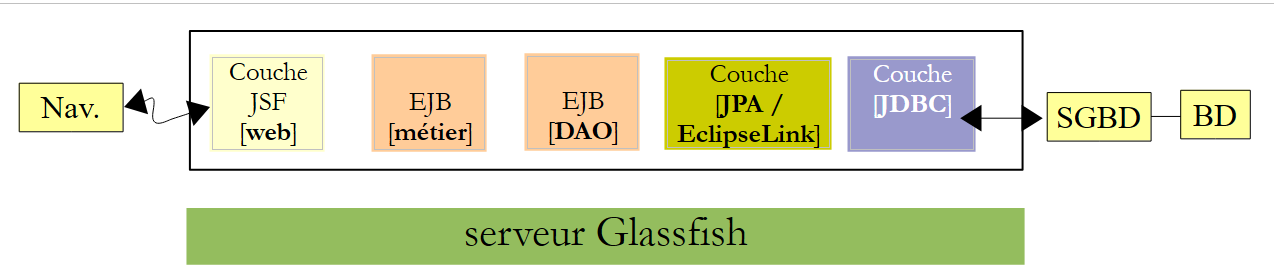

Voltemos à arquitetura que temos de construir:

Com o NetBeans, é possível gerar automaticamente a camada [JPA] e a camada [EJB], que controla o acesso às entidades JPA geradas. É interessante conhecer estes métodos de geração automática, pois o código gerado fornece indicações valiosas sobre como escrever entidades JPA ou o código EJB que as utiliza.

Passamos agora a descrever algumas dessas ferramentas de geração automática. Para compreender o código gerado, é necessário ter bons conhecimentos sobre as entidades JPA, [ref8] e as EJB, [ref7] (ver parágrafo 3).

3.4.2.1. Criação de uma ligação do NetBeans à base de dados

executar o SGBD e o MySQL 5 para que o BD fique disponível,
criar uma ligação do NetBeans à base de dados [dbrdvmedecins2],

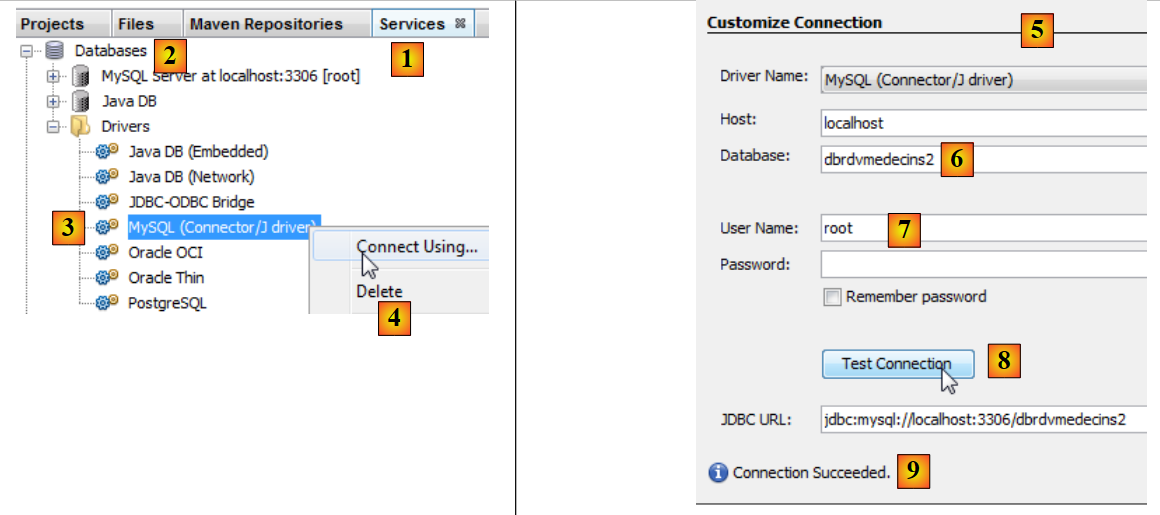

no separador [Services] [1], no ramo [Databases] [2], selecione o controlador JDBC MySQL [3],
depois selecione a opção [4] «Connect Using», que permite criar uma ligação a uma base de dados MySQL,
em [5], introduza as informações solicitadas. Em [6], o nome da base de dados; em [7], o utilizador da base de dados e a sua palavra-passe;
em [8], é possível testar as informações fornecidas,
em [9], a mensagem esperada quando estas estão corretas,

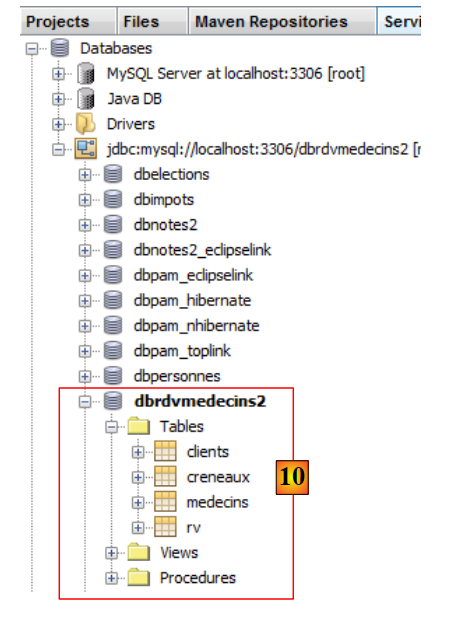

em [10], a ligação é estabelecida. Aqui podem ver-se as quatro tabelas da base de dados à qual se ligou.

3.4.2.2. Criação de uma unidade de persistência

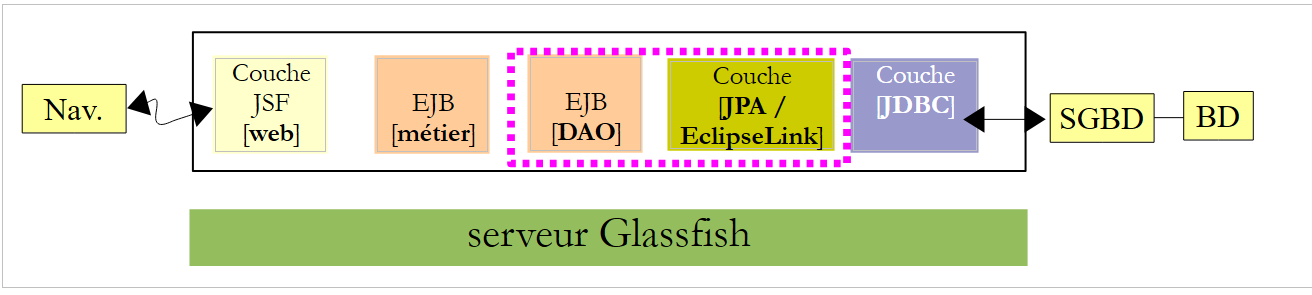

Voltemos à arquitetura em fase de construção:

Estamos a construir a camada [JPA]. A sua configuração é feita num ficheiro [persistence.xml], no qual se definem as unidades de persistência. Cada uma delas necessita das seguintes informações:

as características JDBC de acesso à base de dados (URL, utilizador, palavra-passe),
as classes que servirão de representação das tabelas da base de dados,
a implementação JPA utilizada. Com efeito, JPA é uma especificação implementada por vários produtos. Aqui, utilizaremos o EclipseLink, que é a implementação predefinida utilizada pelo servidor Glassfish. Isto evita-nos ter de adicionar ao Glassfish as bibliotecas de outra implementação.

O NetBeans pode gerar este ficheiro de persistência através de um assistente.

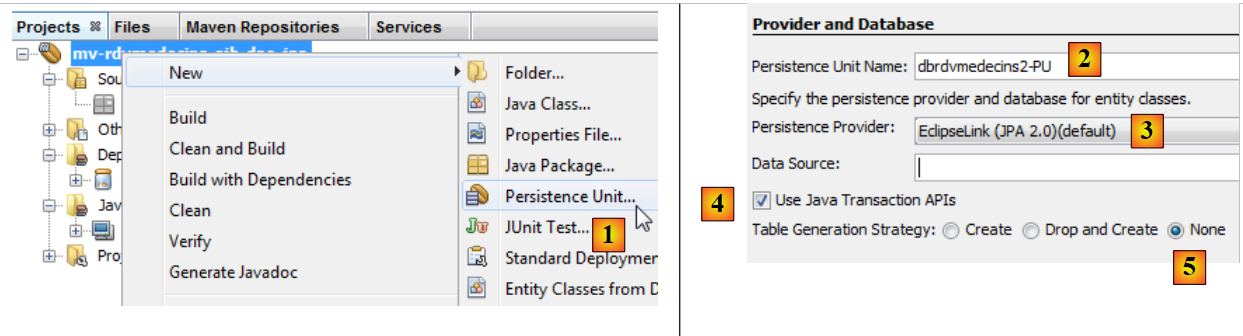

clique com o botão direito do rato no projeto e selecione a criação de uma unidade de persistência [1],
em [2], atribuir um nome à unidade de persistência que se está a criar,
em [3], selecione a implementação JPA EclipseLink (JPA 2.0),
em [4], indicar que as transações com a base de dados serão geridas pelo contentor EJB do servidor Glassfish,
em [5], indicar que as tabelas do BD já estão criadas e que, por isso, não serão criadas,

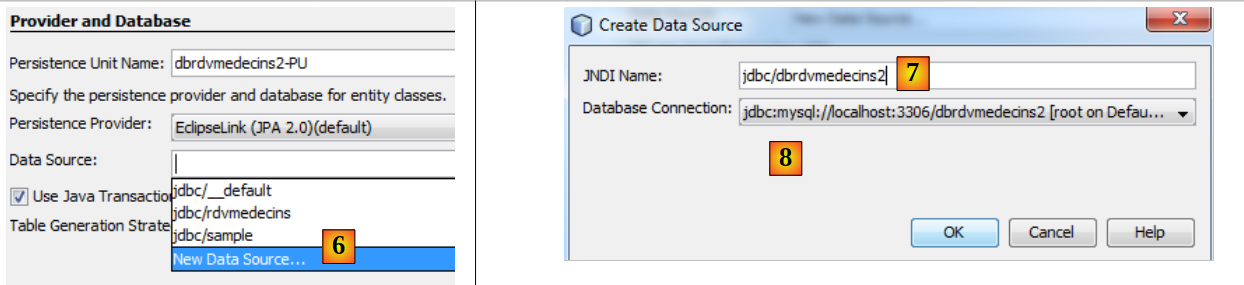

no [6], criar uma nova fonte de dados para o servidor Glassfish,
em [7], atribuir um nome JNDI (Java Naming Directory Interface),
em [8], associar esse nome à ligação MySQL criada na etapa anterior,

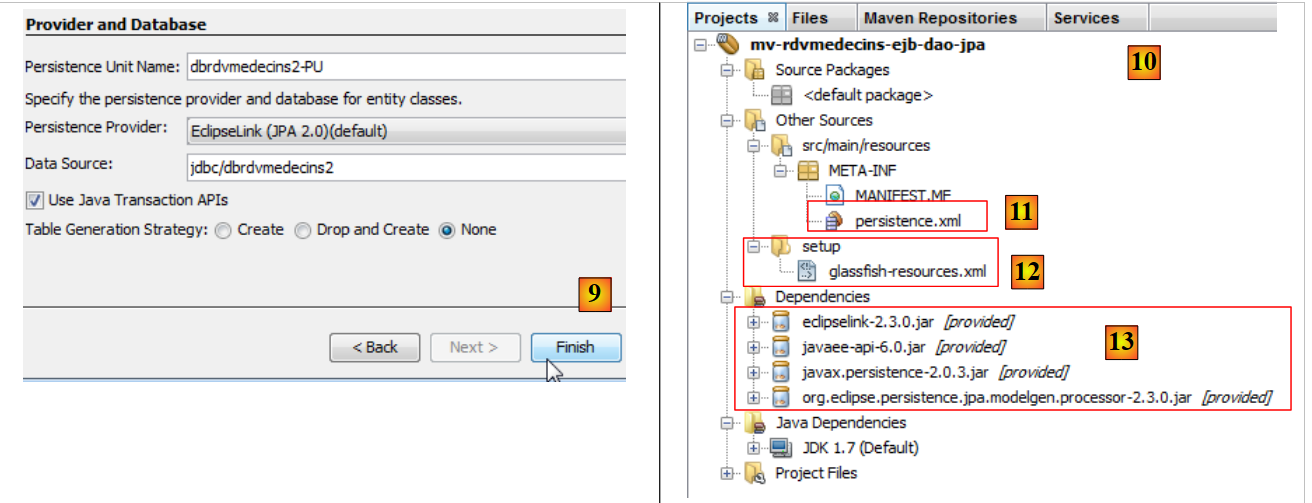

em [9], concluir o assistente,
em [10], o novo projeto,
em [11], o ficheiro [persistence.xml] foi gerado na pasta [META-INF],
em [12], foi gerada uma pasta [setup],
no [13], foram adicionadas novas dependências ao projeto Maven.

O ficheiro [META-INF/persistence.xml] gerado é o seguinte:


<?xml version="1.0" encoding="UTF-8"?>
<persistence version="2.0" xmlns="http://java.sun.com/xml/ns/persistence" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/persistence http://java.sun.com/xml/ns/persistence/persistence_2_0.xsd">
  <persistence-unit name="dbrdvmedecins2-PU" transaction-type="JTA">
    <jta-data-source>jdbc/dbrdvmedecins2</jta-data-source>
    <exclude-unlisted-classes>false</exclude-unlisted-classes>
    <properties/>
  </persistence-unit>
</persistence>

Este ficheiro retoma as informações fornecidas no assistente:

linha 3: o nome da unidade de persistência,
linha 3: o tipo de transações com a base de dados, neste caso transações JTA (Java Transaction API) geridas pelo contentor EJB3 do servidor GlassFish,
linha 4: o nome JNDI da fonte de dados.

Normalmente, neste ficheiro encontra-se o tipo de implementação JPA utilizado. No assistente, indicámos EclipseLink. Como se trata da implementação JPA utilizada por predefinição pelo servidor Glassfish, esta não é mencionada no ficheiro [persistence.xml].

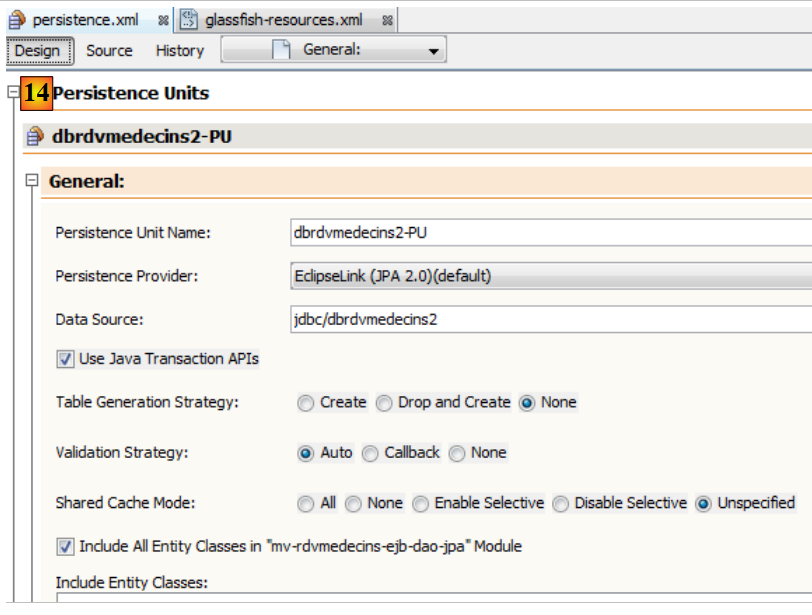

No separador [Design], é possível ter uma visão geral do ficheiro [persistence.xml]:

Para obter os registos do EclipseLink, utilizaremos o seguinte ficheiro [persistence.xml]:


<?xml version="1.0" encoding="UTF-8"?>
<persistence version="2.0" xmlns="http://java.sun.com/xml/ns/persistence" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/persistence http://java.sun.com/xml/ns/persistence/persistence_2_0.xsd">
  <persistence-unit name="dbrdvmedecins2-PU" transaction-type="JTA">
    <provider>org.eclipse.persistence.jpa.PersistenceProvider</provider>
    <jta-data-source>jdbc/dbrdvmedecins2</jta-data-source>
    <exclude-unlisted-classes>false</exclude-unlisted-classes>
    <properties>
      <property name="eclipselink.logging.level" value="FINE"/>
    </properties>
  </persistence-unit>
</persistence>

linha 4: indica-se que se utiliza a implementação JPA do EclipseLink,
linhas 7-9: reúnem as propriedades de configuração do provedor JPA, neste caso EclipseLink,
linha 8: esta propriedade permite registar as ordens SQL que serão emitidas pelo EclipseLink.

O ficheiro [glassfish-resources.xml] que foi criado é o seguinte:


<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE resources PUBLIC "-//GlassFish.org//DTD GlassFish Application Server 3.1 Resource Definitions//EN" "http://glassfish.org/dtds/glassfish-resources_1_5.dtd">
<resources>
    <jdbc-connection-pool allow-non-component-callers="false" ... steady-pool-size="8" validate-atmost-once-period-in-seconds="0" wrap-jdbc-objects="false">
        <property name="serverName" value="localhost"/>
        <property name="portNumber" value="3306"/>
        <property name="databaseName" value="dbrdvmedecins2"/>
        <property name="User" value="root"/>
        <property name="Password" value=""/>
        <property name="URL" value="jdbc:mysql://localhost:3306/dbrdvmedecins2"/>
        <property name="driverClass" value="com.mysql.jdbc.Driver"/>
    </jdbc-connection-pool>
    <jdbc-resource enabled="true" jndi-name="jdbc/dbrdvmedecins2" object-type="user" pool-name="mysql_dbrdvmedecins2_rootPool"/>
</resources>

Este ficheiro contém as informações que introduzimos nos dois assistentes utilizados anteriormente:

linhas 5-11: as características JDBC da base de dados MySQL5 [dbrdvmedecins2],
linha 13: o nome JNDI da fonte de dados.

Este ficheiro será utilizado para criar a fonte de dados JNDI [jdbc/dbrdvmedecins2] do servidor Glassfish. Trata-se de um processo exclusivo deste servidor. Para outro servidor, seria necessário proceder de forma diferente, geralmente através de uma ferramenta de administração. Esta ferramenta também existe para o Glassfish.

Por fim, foram adicionadas dependências ao projeto. O ficheiro [pom.xml] é o seguinte:


<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>istia.st</groupId>
    <artifactId>mv-rdvmedecins-ejb-dao-jpa</artifactId>
    <version>1.0-SNAPSHOT</version>
    <packaging>ejb</packaging>

    <name>mv-rdvmedecins-ejb-dao-jpa</name>

    ...
    <dependencies>
        <dependency>
            <groupId>org.eclipse.persistence</groupId>
            <artifactId>eclipselink</artifactId>
            <version>2.3.0</version>
            <scope>provided</scope>
        </dependency>
        <dependency>
            <groupId>org.eclipse.persistence</groupId>
            <artifactId>javax.persistence</artifactId>
            <version>2.0.3</version>
            <scope>provided</scope>
        </dependency>
        <dependency>
            <groupId>org.eclipse.persistence</groupId>
            <artifactId>org.eclipse.persistence.jpa.modelgen.processor</artifactId>
            <version>2.3.0</version>
            <scope>provided</scope>
        </dependency>
        <dependency>
            <groupId>javax</groupId>
            <artifactId>javaee-api</artifactId>
            <version>6.0</version>
            <scope>provided</scope>
        </dependency>
    </dependencies>

...
    <repositories>
        <repository>
            <url>http://download.eclipse.org/rt/eclipselink/maven.repo/</url>
            <id>eclipselink</id>
            <layout>default</layout>
            <name>Repository for library Library[eclipselink]</name>
        </repository>
    </repositories>
</project>

nas linhas 32-37, uma camada [JPA] requer o artefacto [javaee-api],
linhas 16, 22 e 28: os artefactos necessários para a implementação JPA / EclipseLink aqui utilizada.
linhas 18, 24, 30, 36: todos os artefactos têm o atributo provided. Recorde-se que isto significa que são necessários para a compilação, mas não para a execução. Com efeito, durante a execução, são fornecidos (provided) pelo servidor Glassfish,
linhas 41-48: definem um novo repositório de artefactos Maven, onde os artefactos EclipseLink podem ser encontrados.

3.4.2.3. Geração das entidades JPA

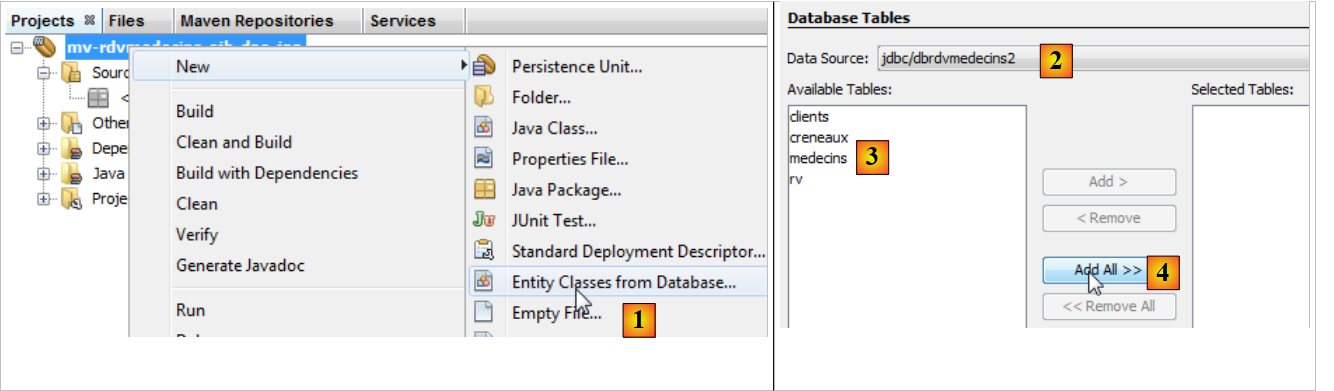

As entidades JPA podem ser geradas por um assistente do NetBeans:

em [1], criam-se entidades JPA a partir de uma base de dados,
no [2], seleciona-se a fonte de dados [jdbc / dbrdvmedecins2] criada anteriormente,
em [3], a lista de tabelas dessa fonte de dados,
em [4], selecionam-se todas,

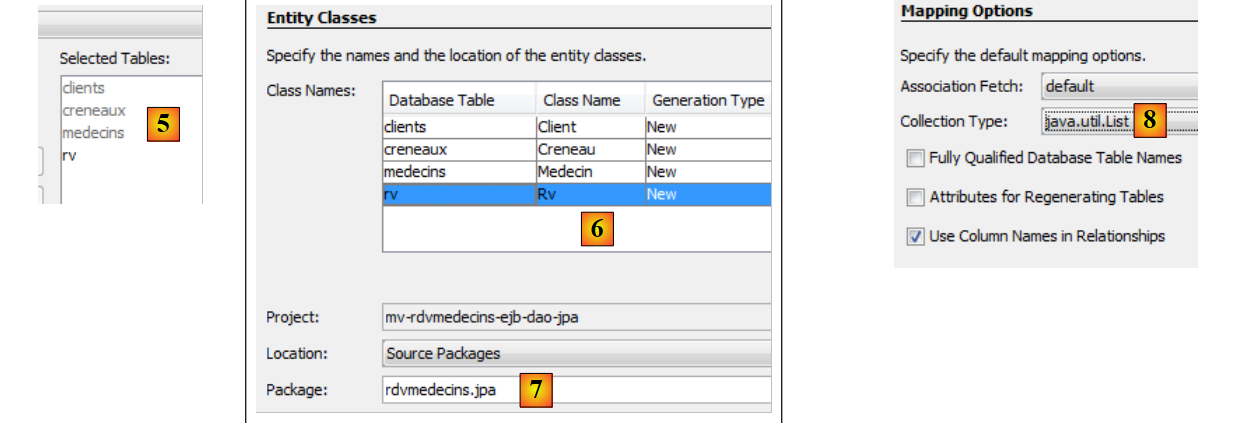

em [5], as tabelas selecionadas,
em [6], atribuímos um nome às classes Java associadas às quatro tabelas,
bem como um nome de pacote [7],
em [8], JPA reúne as linhas das tabelas de BD em coleções. Escolhemos a lista como coleção,

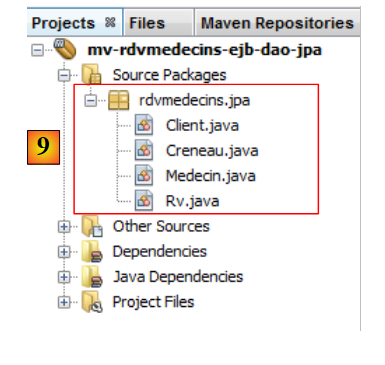

em [9], as classes Java criadas pelo assistente.

3.4.2.4. As entidades JPA geradas

A entidade [Medecin] é a representação da tabela [medecins]. A classe Java está repleta de anotações que tornam o código pouco legível à primeira vista. Se mantivermos apenas o que é essencial para compreender a função da entidade, obtemos o seguinte código:


package rdvmedecins.jpa;

...
@Entity
@Table(name = "medecins")
public class Medecin implements Serializable {

@Id
  @GeneratedValue(strategy = GenerationType.IDENTITY)
  @Column(name = "ID")
  private Long id;

  @Column(name = "TITRE")
  private String titre;

  @Column(name = "NOM")
  private String nom;

  @Column(name = "VERSION")
  private int version;

  @Column(name = "PRENOM")
  private String prenom;

  @OneToMany(cascade = CascadeType.ALL, mappedBy = "idMedecin")
  private List<Creneau> creneauList;

// construtores
....

   // getters e setters
....

  @Override
  public int hashCode() {
  ...
  }

  @Override
  public boolean equals(Object object) {
  ...
  }

  @Override
  public String toString() {
    ...
  }

}

na linha 4, a anotação @Entity transforma a classe [Medecin] numa entidade JPA, c.a.d. uma classe associada a uma tabela de BD através de API e JPA,
na linha 5, o nome da tabela BD associada à entidade JPA. Cada campo da tabela corresponde a um campo na classe Java,
linha 6, a classe implementa a interface Serializable. Isto é necessário em aplicações cliente/servidor, onde as entidades são serializadas entre o cliente e o servidor.
linhas 10-11: o campo id da classe [Medecin] corresponde ao campo [ID] (linha 10) da tabela [medecins],
linhas 13-14: o campo «título» da classe [Medecin] corresponde ao campo [TITRE] (linha 13) da tabela [medecins],
linhas 16-17: o campo «nome» da classe [Medecin] corresponde ao campo [NOM] (linha 16) da tabela [medecins],
linhas 19-20: o campo «versão» da classe [Medecin] corresponde ao campo [VERSION] (linha 19) da tabela [medecins]. Aqui, o assistente não reconhece que a coluna é, na verdade, uma coluna de versão que deve ser incrementada sempre que a linha a que pertence for alterada. Para lhe atribuir essa função, é necessário adicionar a anotação @Version. Faremos isso numa etapa seguinte,
linhas 22-23: o campo prenom da classe [Medecin] corresponde ao campo [PRENOM] da tabela [medecins],
linhas 10-11: o campo id corresponde à chave primária [ID] da tabela. As anotações das linhas 8-9 esclarecem este ponto,
linha 8: a anotação @Id indica que o campo anotado está associado à chave primária da tabela,
linha 9: a camada [JPA] irá gerar a chave primária das linhas que irá inserir na tabela [Medecins]. Existem várias estratégias possíveis. Aqui, a estratégia GenerationType.IDENTITY indica que a camada JPA irá utilizar o modo auto_increment da tabela MySQL,
linhas 25-26: a tabela [creneaux] possui uma chave estrangeira na tabela [medecins]. Um horário pertence a um médico. Por outro lado, um médico tem vários horários que lhe estão associados. Temos, portanto, uma relação de um (médico) para vários (intervalos), uma relação qualificada pela anotação @OneToMany por JPA (linha 25). O campo da linha 26 conterá todos os horários do médico. Isto sem qualquer programação. Para compreender totalmente a linha 25, é necessário apresentar a classe [Creneau].

Esta é a seguinte:


package rdvmedecins.jpa;

import java.io.Serializable;
import java.util.List;
import javax.persistence.*;
import javax.validation.constraints.NotNull;

@Entity
@Table(name = "creneaux")
public class Creneau implements Serializable {
  @Id
  @GeneratedValue(strategy = GenerationType.IDENTITY)
  @Column(name = "ID")
  private Long id;

  @Column(name = "MDEBUT")
  private int mdebut;

  @Column(name = "HFIN")
  private int hfin;

  @Column(name = "HDEBUT")
  private int hdebut;

  @Column(name = "MFIN")
  private int mfin;

  @Column(name = "VERSION")
  private int version;

  @JoinColumn(name = "ID_MEDECIN", referencedColumnName = "ID")
  @ManyToOne(optional = false)
  private Medecin idMedecin;

  @OneToMany(cascade = CascadeType.ALL, mappedBy = "idCreneau")
  private List<Rv> rvList;

// construtores
...
// getters e setters
...

  @Override
  public int hashCode() {
    ...
  }

  @Override
  public boolean equals(Object object) {
    ...
  }

  @Override
  public String toString() {
    ...
  }

}

Apenas comentamos as novas anotações:

já referimos que a tabela [creneaux] possui uma chave estrangeira para a tabela [medecins]: um horário está associado a um médico. Podem estar associados vários horários ao mesmo médico. Existe uma relação da tabela [creneaux] para a tabela [medecins], que é qualificada como «muitos (horários) para um (médico)». É a anotação @ManyToOne da linha 32 que serve para definir a chave estrangeira,
a linha 31, com a anotação @JoinColumn, especifica a relação da chave estrangeira: a coluna [ID_MEDECIN] da tabela [creneaux] é uma chave estrangeira na coluna [ID] da tabela [medecins],
linha 33: uma referência ao médico titular do horário. Mais uma vez, obtém-se esta informação sem necessidade de programação.

A ligação de chave estrangeira entre a entidade [Creneau] e a entidade [Medecin] é, portanto, concretizada por duas anotações:

na entidade [Creneau]:


@JoinColumn(name = "ID_MEDECIN", referencedColumnName = "ID")
  @ManyToOne(optional = false)
private Medecin idMedecin;

na entidade [Medecin]:


@OneToMany(cascade = CascadeType.ALL, mappedBy = "idMedecin")
private List<Creneau> creneauList;

Ambas as anotações refletem a mesma relação: a da chave estrangeira da tabela [creneaux] para a tabela [medecins]. Diz-se que são inversas uma da outra. Apenas a relação @ManyToOne é indispensável. Esta qualifica, sem ambiguidade, a relação de chave estrangeira. A relação @OneToMany é opcional. Se estiver presente, limita-se a referenciar a relação @ManyToOne à qual está associada. É este o significado do atributo mappedBy da linha 1 da entidade [Medecin]. O valor deste atributo é o nome do campo da entidade [Creneau] que possui a anotação @ManyToOne, a qual especifica a chave estrangeira. Ainda nesta mesma linha 1 da entidade [Medecin], o atributo cascade=CascadeType.ALL define o comportamento da entidade [Medecin] em relação à entidade [Creneau]:

se for inserida uma nova entidade [Medecin] na base de dados, então as entidades [Creneau] do campo da linha 2 também devem ser inseridas,
se se alterar uma entidade [Medecin] na base de dados, então as entidades [Creneau] do campo da linha 2 também devem ser alteradas,
se se eliminar uma entidade [Medecin] da base de dados, então as entidades [Creneau] do campo da linha 2 também devem ser eliminadas.

Apresentamos o código das outras duas entidades sem comentários específicos, uma vez que não introduzem novas notações.

A entidade [Client]


package rdvmedecins.jpa;

...
@Entity
@Table(name = "clients")
public class Client implements Serializable {
  @Id
  @GeneratedValue(strategy = GenerationType.IDENTITY)
  @Column(name = "ID")
  private Long id;

  @Column(name = "TITRE")
  private String titre;

  @Column(name = "NOM")
  private String nom;

  @Column(name = "VERSION")
  private int version;

  @Column(name = "PRENOM")
  private String prenom;

  @OneToMany(cascade = CascadeType.ALL, mappedBy = "idClient")
  private List<Rv> rvList;

// construtores
...
// getters e setters
...

  @Override
  public int hashCode() {
    ...
  }

  @Override
  public boolean equals(Object object) {
    ...
  }

  @Override
  public String toString() {
    ...
  }

}

as linhas 24-25 refletem a relação de chave estrangeira entre a tabela [rv] e a tabela [clients].

A entidade [Rv]:


package rdvmedecins.jpa;

...
@Entity
@Table(name = "rv")
public class Rv implements Serializable {
  @Id
  @GeneratedValue(strategy = GenerationType.IDENTITY)
  @Column(name = "ID")
  private Long id;

  @Column(name = "JOUR")
  @Temporal(TemporalType.DATE)
  private Date jour;

  @JoinColumn(name = "ID_CRENEAU", referencedColumnName = "ID")
  @ManyToOne(optional = false)
  private Creneau idCreneau;

  @JoinColumn(name = "ID_CLIENT", referencedColumnName = "ID")
  @ManyToOne(optional = false)
  private Client idClient;

   // construtores
...

   // getters e setters
...

  @Override
  public int hashCode() {
    ...
  }

  @Override
  public boolean equals(Object object) {
    ...
  }

  @Override
  public String toString() {
    ...
  }

}

a linha 13 define o campo «dia» de tipo Java Date. Indica-se que, na tabela [rv], a coluna [JOUR] (linha 12) é do tipo data (sem hora),
linhas 16-18: definem a relação de chave estrangeira da tabela [rv] com a tabela [creneaux],
linhas 20-22: definem a relação de chave estrangeira da tabela [rv] com a tabela [clients].

A geração automática das entidades JPA permite-nos obter uma base de trabalho. Por vezes é suficiente, outras vezes não. É o caso aqui:

é necessário adicionar a anotação @Version aos diferentes campos de versão das entidades,
é necessário escrever métodos toString mais explícitos do que os gerados,
as entidades [Medecin] e [Client] são análogas. Vamos fazê-las derivar de uma classe [Personne],
vamos eliminar as relações @OneToMany inversas às relações @ManyToOne. Estas não são indispensáveis e causam complicações na programação,
eliminamos a validação @NotNull nas chaves primárias. Quando se persiste uma entidade JPA com MySQL, a entidade inicial tem uma chave primária null. Só após a persistência na base de dados é que a chave primária do elemento persistido assume um valor.

Com estas especificações, as diferentes classes passam a ser as seguintes:

A classe Pessoa é utilizada para representar médicos e clientes:


package rdvmedecins.jpa;

import java.io.Serializable;
import javax.persistence.*;
import javax.validation.constraints.NotNull;
import javax.validation.constraints.Size;

@MappedSuperclass
public class Personne implements Serializable {
  private static final long serialVersionUID = 1L;
  @Id
  @GeneratedValue(strategy = GenerationType.IDENTITY)
  @Column(name = "ID")
  private Long id;

  @Basic(optional = false)
  @Size(min = 1, max = 5)
  @Column(name = "TITRE")
  private String titre;

  @Basic(optional = false)
  @NotNull
  @Size(min = 1, max = 30)
  @Column(name = "NOM")
  private String nom;

  @Basic(optional = false)
  @NotNull
  @Column(name = "VERSION")
  @Version
  private int version;

  @Basic(optional = false)
  @NotNull
  @Size(min = 1, max = 30)
  @Column(name = "PRENOM")
  private String prenom;
// construtores
...

// getters e setters
  ...

  @Override
  public String toString() {
    return String.format("[%s,%s,%s,%s,%s]", id, version, titre, prenom, nom);
  }

}

linha 8: note-se que a classe [Personne] não é, por si só, uma entidade (@Entity). Será a classe pai de entidades. A anotação @MappedSuperClass indica esta situação.

A entidade [Client] encapsula as linhas da tabela [clients]. Deriva da classe anterior [Personne]:


package rdvmedecins.jpa;

import java.io.Serializable;
import javax.persistence.*;

@Entity
@Table(name = "clients")
public class Client extends Personne implements Serializable {
  private static final long serialVersionUID = 1L;

// construtores
...

  @Override
  public int hashCode() {
...
  }

  @Override
  public boolean equals(Object object) {
  ...
  }

  @Override
  public String toString() {
    return String.format("Client[%s,%s,%s,%s]", getId(), getTitre(), getPrenom(), getNom());
  }

}

linha 6: a classe [Client] é uma entidade JPA,
linha 7: está associada à tabela [clients],
linha 8: deriva da classe [Personne].

A entidade [Medecin], que encapsula as linhas da tabela [medecins], segue o mesmo modelo:


package rdvmedecins.jpa;

import java.io.Serializable;
import javax.persistence.*;

@Entity
@Table(name = "medecins")
public class Medecin extends Personne implements Serializable {
  private static final long serialVersionUID = 1L;

  // construtores
...

  @Override
  public int hashCode() {
    ...
  }

  @Override
  public boolean equals(Object object) {
    ...
  }

  @Override
  public String toString() {
    return String.format("Médecin[%s,%s,%s,%s]", getId(), getTitre(), getPrenom(), getNom());
  }

}

A entidade [Creneau] encapsula as linhas da tabela [creneaux]:


package rdvmedecins.jpa;

import java.io.Serializable;
import java.util.List;
import javax.persistence.*;
import javax.validation.constraints.NotNull;

@Entity
@Table(name = "creneaux")
public class Creneau implements Serializable {

  private static final long serialVersionUID = 1L;
  @Id
  @GeneratedValue(strategy = GenerationType.IDENTITY)
  @Basic(optional = false)
  @Column(name = "ID")
  private Long id;

  @Basic(optional = false)
  @NotNull
  @Column(name = "MDEBUT")
  private int mdebut;

  @Basic(optional = false)
  @NotNull
  @Column(name = "HFIN")
  private int hfin;

  @Basic(optional = false)
  @NotNull
  @Column(name = "HDEBUT")
  private int hdebut;

  @Basic(optional = false)
  @NotNull
  @Column(name = "MFIN")
  private int mfin;

  @Basic(optional = false)
  @NotNull
  @Column(name = "VERSION")
  @Version
  private int version;

  @JoinColumn(name = "ID_MEDECIN", referencedColumnName = "ID")
  @ManyToOne(optional = false)
  private Medecin medecin;

  // construtores
  ...

  // getters e setters
  ...

  @Override
  public int hashCode() {
    ...
  }

  @Override
  public boolean equals(Object object) {
    // TODO: Aviso - este método não funcionará caso os campos de ID não estejam definidos
    ...
  }

  @Override
  public String toString() {
    return String.format("Creneau [%s, %s, %s:%s, %s:%s,%s]", id, version, hdebut, mdebut, hfin, mfin, medecin);
  }
}

as linhas 45-47 modelam a relação «muitos para um» que existe entre a tabela [creneaux] e a tabela [medecins] da base de dados: um médico tem vários horários, um horário pertence a um único médico.

A entidade [Rv] encapsula as linhas da tabela [rv]:


package rdvmedecins.jpa;

import java.io.Serializable;
import java.util.Date;
import javax.persistence.*;
import javax.validation.constraints.NotNull;

@Entity
@Table(name = "rv")
public class Rv implements Serializable {

  private static final long serialVersionUID = 1L;
  @Id
  @GeneratedValue(strategy = GenerationType.IDENTITY)
  @Basic(optional = false)
  @Column(name = "ID")
  private Long id;

  @Basic(optional = false)
  @NotNull
  @Column(name = "JOUR")
  @Temporal(TemporalType.DATE)
  private Date jour;

  @JoinColumn(name = "ID_CRENEAU", referencedColumnName = "ID")
  @ManyToOne(optional = false)
  private Creneau creneau;

  @JoinColumn(name = "ID_CLIENT", referencedColumnName = "ID")
  @ManyToOne(optional = false)
  private Client client;

   // construtores
...

   // getters e setters
...

  @Override
  public int hashCode() {
    ...
  }

  @Override
  public boolean equals(Object object) {
    ...
  }

  @Override
  public String toString() {
    return String.format("Rv[%s, %s, %s]", id, creneau, client);
  }
}

as linhas 29-31 modelam a relação «muitos para um» que existe entre a tabela [rv] e a tabela [clients] (um cliente pode aparecer em vários Rv) da base de dados e as linhas 25-27 a relação «muitos para um» que existe entre a tabela [rv] e a tabela [creneaux] (um intervalo de tempo pode aparecer em vários Rv).

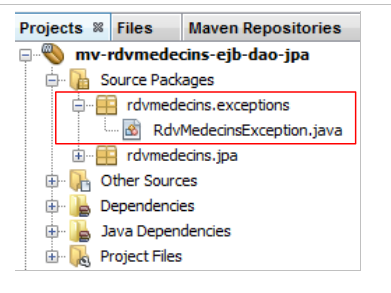

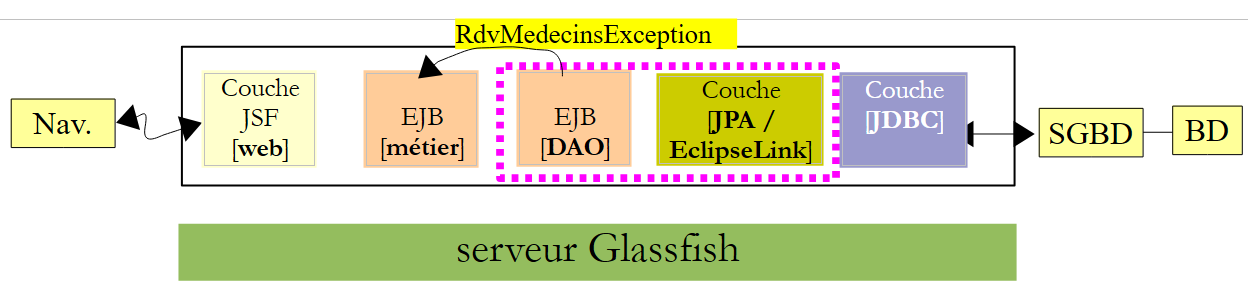

3.4.3. A classe de exceção

A classe de exceção [RdvMedecinsException] da aplicação é a seguinte:


package rdvmedecins.exceptions;

import java.io.Serializable;
import javax.ejb.ApplicationException;

@ApplicationException(rollback=true)
public class RdvMedecinsException extends RuntimeException implements Serializable{

  // campos privados
  private int code = 0;

  // construtores
  public RdvMedecinsException() {
    super();
  }

  public RdvMedecinsException(String message) {
    super(message);
  }

  public RdvMedecinsException(String message, Throwable cause) {
    super(message, cause);
  }

  public RdvMedecinsException(Throwable cause) {
    super(cause);
  }

  public RdvMedecinsException(String message, int code) {
    super(message);
    setCode(code);
  }

  public RdvMedecinsException(Throwable cause, int code) {
    super(cause);
    setCode(code);
  }

  public RdvMedecinsException(String message, Throwable cause, int code) {
    super(message, cause);
    setCode(code);
  }

  // getters e setters
  public int getCode() {
    return code;
  }

  public void setCode(int code) {
    this.code = code;
  }
}

linha 7: a classe deriva da classe [RuntimeException]. O compilador não obriga, portanto, a tratá-la com try/catch.
linha 6: a anotação @ApplicationException faz com que a exceção não seja «engolida» por uma exceção do tipo [EjbException].

Para compreender a anotação @ApplicationException, voltemos à arquitetura utilizada no lado do servidor:

A exceção do tipo [RdvMedecinsException] será lançada pelos métodos do EJB da camada [DAO] no interior do contentor EJB3 e interceptada por este. Sem a anotação @ApplicationException, o contentor EJB3 encapsula a exceção ocorrida numa exceção do tipo [EjbException] e relança-a. Pode não se desejar este encapsulamento e permitir que uma exceção do tipo [RdvMedecinsException] saia do contentor EJB3. É isso que a anotação @ApplicationException permite. Além disso, o atributo (rollback=true) desta anotação indica ao contentor EJB3 que, se a exceção do tipo [RdvMedecinsException] ocorrer no interior de um método executado no âmbito de uma transação com um SGBD, esta deve ser revertida. Em termos técnicos, isto denomina-se efetuar um rollback da transação.

3.4.4. A EJB da camada [DAO]

A interface Java [IDao] da camada [DAO] é a seguinte:


package rdvmedecins.dao;


import java.util.Date;
import java.util.List;
import rdvmedecins.jpa.Client;
import rdvmedecins.jpa.Creneau;
import rdvmedecins.jpa.Medecin;
import rdvmedecins.jpa.Rv;

public interface IDao {

  // lista de clientes
  public List<Client> getAllClients();
  // lista de médicos
  public List<Medecin> getAllMedecins();
  // lista de horários disponíveis de um médico
  public List<Creneau> getAllCreneaux(Medecin medecin);
  // lista de consultas de um médico, num determinado dia
  public List<Rv> getRvMedecinJour(Medecin medecin, Date jour);
  // encontrar um cliente identificado pelo seu ID
  public Client getClientById(Long id);
  // encontrar um cliente identificado pelo seu ID
  public Medecin getMedecinById(Long id);
  // encontrar uma consulta identificada pelo seu ID
  public Rv getRvById(Long id);
  // encontrar um intervalo horário identificado pelo seu ID
  public Creneau getCreneauById(Long id);
  // adicionar um RV
  public Rv ajouterRv(Date jour, Creneau creneau, Client client);
  // eliminar um RV
  public void supprimerRv(Rv rv);
}

Esta interface foi criada após a identificação das necessidades da camada [web]:

linha 14: a lista de clientes. Vamos precisar dela para preencher a lista suspensa de clientes,
linha 16: a lista de médicos. Precisaremos dela para preencher a lista suspensa de médicos,
linha 18: a lista dos horários disponíveis de um médico. Precisaremos dela para apresentar a agenda do médico para um determinado dia,
linha 20: a lista de consultas de um médico para um determinado dia. Combinada com o método anterior, permitirá exibir a agenda do médico para um determinado dia com os seus horários já reservados,
linha 22: permite localizar um cliente a partir do seu número. O método permitirá localizar um cliente a partir de uma escolha na lista suspensa de clientes,
linha 24: o mesmo se aplica aos médicos,
linha 26: procura uma consulta pelo seu número. Pode ser utilizado quando se elimina uma consulta para verificar previamente se esta existe efetivamente,
linha 28: procura um intervalo de tempo a partir do seu número. Permite identificar o intervalo que um utilizador pretende adicionar ou eliminar,
linha 30: para adicionar uma consulta,
linha 32: para eliminar uma consulta.

A interface local [IDaoLocal] do EJB limita-se a derivar da interface anterior [IDao]:


package rdvmedecins.dao;

import javax.ejb.Local;

@Local
public interface IDaoLocal extends IDao{

}

O mesmo se aplica à interface remota [IDaoRemote]:


package rdvmedecins.dao;

import javax.ejb.Remote;

@Remote
public interface IDaoRemote extends IDao{

}

A interface EJB [DaoJpa] implementa ambas as interfaces, a local e a remota:


package rdvmedecins.dao;

...

@Singleton (mappedName="rdvmedecins.dao")
@TransactionAttribute(TransactionAttributeType.REQUIRED)
public class DaoJpa implements IDaoLocal, IDaoRemote, Serializable {

a linha 5 indica que a interface remota EJB tem o nome «rdvmedecins.dao». Além disso, a anotação @Singleton (Java EE6) garante que apenas será criada uma instância do EJB. A anotação @Stateless (Java EE5) define um EJB que pode ser criado em múltiplas instâncias para alimentar um conjunto de EJB,
a linha 6 indica que todos os métodos do EJB são executados no âmbito de uma transação gerida pelo contentor EJB3,
a linha 7 mostra que o EJB implementa as interfaces local e remota e é também serializável.

O código completo do EJB é o seguinte:


package rdvmedecins.dao;

import java.io.Serializable;
import java.util.Date;
import java.util.List;
import javax.ejb.Singleton;
import javax.ejb.TransactionAttribute;
import javax.ejb.TransactionAttributeType;
import javax.persistence.EntityManager;
import javax.persistence.PersistenceContext;
import rdvmedecins.exceptions.RdvMedecinsException;
import rdvmedecins.jpa.Client;
import rdvmedecins.jpa.Creneau;
import rdvmedecins.jpa.Medecin;
import rdvmedecins.jpa.Rv;

@Singleton (mappedName="rdvmedecins.dao")
@TransactionAttribute(TransactionAttributeType.REQUIRED)
public class DaoJpa implements IDaoLocal, IDaoRemote, Serializable {

  @PersistenceContext
  private EntityManager em;

  // lista de clientes
  public List<Client> getAllClients() {
    try {
      return em.createQuery("select rc from Client rc").getResultList();
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 1);
    }
  }

  // lista de médicos
  public List<Medecin> getAllMedecins() {
    try {
      return em.createQuery("select rm from Medecin rm").getResultList();
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 2);
    }
  }

  // lista dos horários disponíveis de um determinado médico
  // médico: o médico
  public List<Creneau> getAllCreneaux(Medecin medecin) {
    try {
      return em.createQuery("select rc from Creneau rc join rc.medecin m where m.id=:idMedecin").setParameter("idMedecin", medecin.getId()).getResultList();
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 3);
    }
  }

  // lista de consultas de um determinado médico, num determinado dia
  // médico: o médico
  // dia: o dia
  public List<Rv> getRvMedecinJour(Medecin medecin, Date jour) {
    try {
      return em.createQuery("select rv from Rv rv join rv.creneau c join c.idMedecin m where m.id=:idMedecin and rv.jour=:jour").setParameter("idMedecin", medecin.getId()).setParameter("jour", jour).getResultList();
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 3);
    }
  }

  // adição de uma consulta
  // dia: dia da consulta
  // intervalo: intervalo horário da consulta
  // cliente: cliente para quem foi marcada a consulta
  public Rv ajouterRv(Date jour, Creneau creneau, Client client) {
    try {
      Rv rv = new Rv(null, jour);
      rv.setClient(client);
      rv.setCreneau(creneau);
      em.persist(rv);
      return rv;
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 4);
    }
  }

  // eliminação de uma consulta
  // consulta: a consulta eliminada
  public void supprimerRv(Rv rv) {
    try {
      em.remove(em.merge(rv));
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 5);
    }
  }

  // recuperar um determinado cliente
  public Client getClientById(Long id) {
    try {
      return (Client) em.find(Client.class, id);
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 6);
    }
  }

  // recuperar um médico específico
  public Medecin getMedecinById(Long id) {
    try {
      return (Medecin) em.find(Medecin.class, id);
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 6);
    }
  }

  // recuperar uma consulta específica
  public Rv getRvById(Long id) {
    try {
      return (Rv) em.find(Rv.class, id);
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 6);
    }
  }

  // recuperar um horário específico
  public Creneau getCreneauById(Long id) {
    try {
      return (Creneau) em.find(Creneau.class, id);
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 6);
    }
  }
}

linha 22: o objeto EntityManager que gere o acesso ao contexto de persistência. Ao instanciar a classe, este campo será inicializado pelo contentor EJB graças à anotação @PersistenceContext da linha 21,
linha 27: consulta JPQL (Java Persistence Query Language) que devolve todas as linhas da tabela [clients] sob a forma de uma lista de objetos [Client],
linha 36: consulta análoga para os médicos,
linha 46: uma consulta JPQL que realiza uma junção entre as tabelas [creneaux] e [medecins]. É parametrizada pelo ID do médico,
linha 57: uma consulta JPQL que realiza uma junção entre as tabelas [rv], [creneaux] e [medecins] e que tem dois parâmetros: o ID do médico e o dia da consulta,
linhas 69-73: criação de uma consulta e, em seguida, o seu registo na base de dados,
linha 83: eliminação de uma consulta da base de dados,
linha 92: executa um select na base de dados para encontrar um determinado cliente,
linha 101: o mesmo para um médico,
linha 110: o mesmo para uma consulta,
linha 119: o mesmo para um intervalo horário,
todas as operações com o contexto de persistência em da linha 22 estão sujeitas a encontrar um problema com a base de dados. Por isso, estão todas rodeadas por um try / catch. A eventual exceção é encapsulada na exceção «própria» RdvMedecinsException.

3.4.5. Implementação do controlador JDBC a partir de MySQL

Na arquitetura abaixo:

O EclipseLink necessita do controlador JDBC do MySQL. É necessário instalar este controlador nas bibliotecas do servidor Glassfish, na pasta <glassfish>/domains/domain1/lib/ext, em que <glassfish> é a pasta de instalação do servidor Glassfish. Pode-se obtê-lo da seguinte forma:

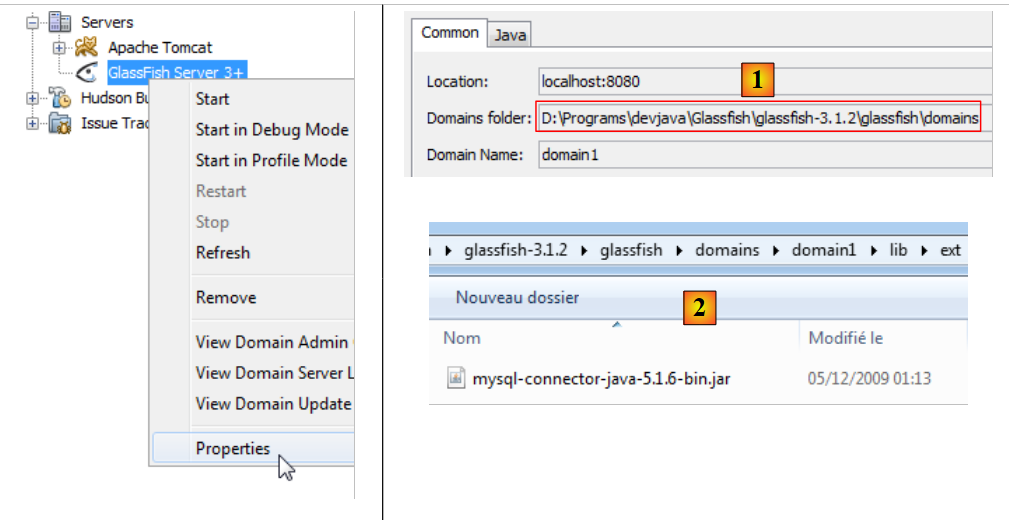

A pasta onde deve ser colocado o controlador JDBC do MySQL é <Pasta Domains>[1]/domain1/lib/ext [2]. Este controlador está disponível no URL [http://www.mysql.fr/downloads/connector/j/]. Após a sua instalação, é necessário reiniciar o servidor Glassfish para que este reconheça esta nova biblioteca.

3.4.6. Implantação da camada EJB da camada [DAO]

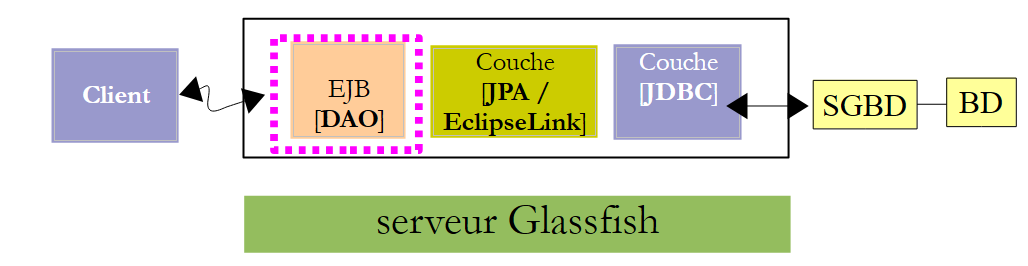

Voltemos à arquitetura construída até ao momento:

O conjunto [web, métier, DAO, JPA] deve ser implementado no servidor Glassfish. Procedemos da seguinte forma:

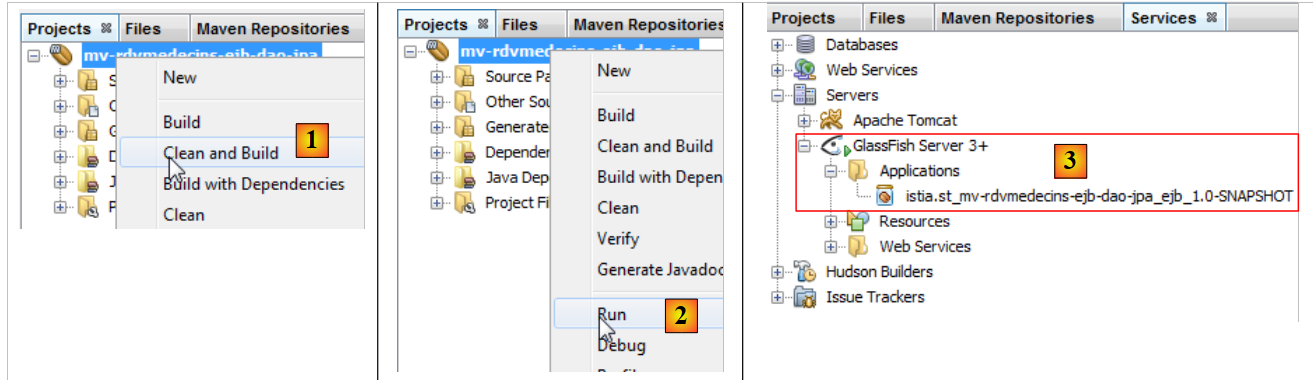

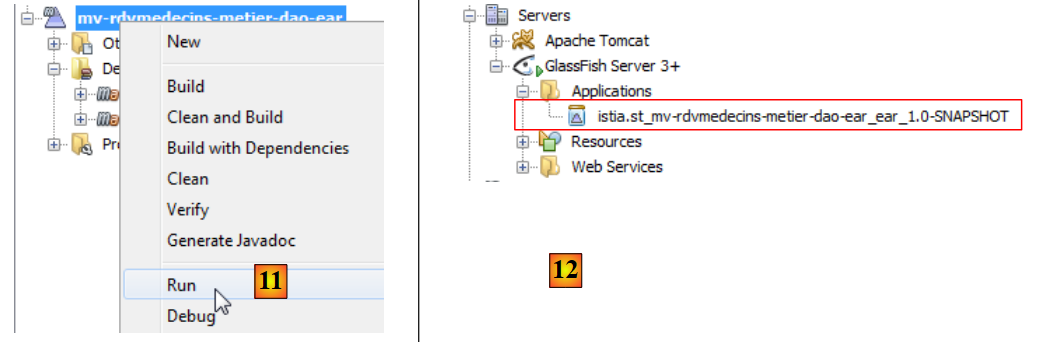

em [1], compilamos o projeto Maven,
em [2], executamo-lo,
em [3], foi implementado no servidor Glassfish (separador [Services])

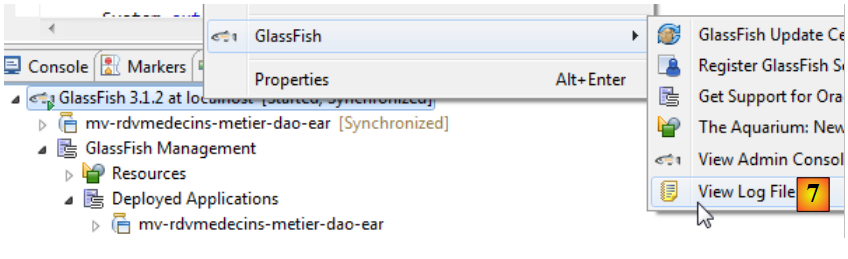

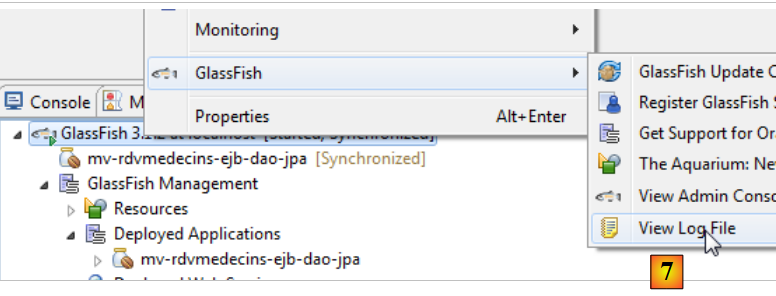

Pode ser interessante consultar os registos do Glassfish:

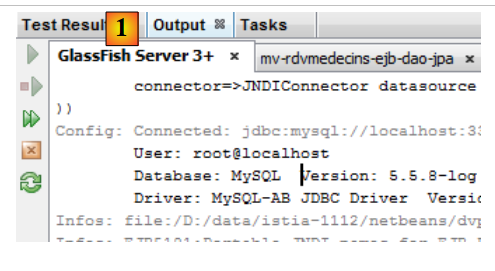

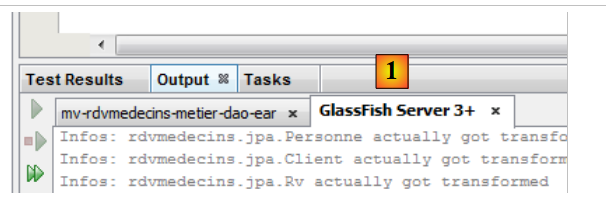

Em [1], os registos do Glassfish estão disponíveis no separador [Output / Glassfish Server 3+]. São os seguintes:

Config: The access type for the persistent class [class rdvmedecins.jpa.Personne] is set to [FIELD].
Config: The access type for the persistent class [class rdvmedecins.jpa.Client] is set to [FIELD].
Config: The access type for the persistent class [class rdvmedecins.jpa.Rv] is set to [FIELD].
Config: The target entity (reference) class for the many to one mapping element [field client] is being defaulted to: class rdvmedecins.jpa.Client.
Config: The target entity (reference) class for the many to one mapping element [field creneau] is being defaulted to: class rdvmedecins.jpa.Creneau.
Config: The access type for the persistent class [class rdvmedecins.jpa.Medecin] is set to [FIELD].
Config: The access type for the persistent class [class rdvmedecins.jpa.Creneau] is set to [FIELD].
Config: The target entity (reference) class for the many to one mapping element [field medecin] is being defaulted to: class rdvmedecins.jpa.Medecin.
Config: The alias name for the entity class [class rdvmedecins.jpa.Client] is being defaulted to: Client.
Config: The alias name for the entity class [class rdvmedecins.jpa.Rv] is being defaulted to: Rv.
Config: The alias name for the entity class [class rdvmedecins.jpa.Medecin] is being defaulted to: Medecin.
Config: The alias name for the entity class [class rdvmedecins.jpa.Creneau] is being defaulted to: Creneau.
Infos: rdvmedecins.jpa.Creneau actually got transformed
Infos: rdvmedecins.jpa.Medecin actually got transformed
Infos: rdvmedecins.jpa.Personne actually got transformed
Infos: rdvmedecins.jpa.Client actually got transformed
Infos: rdvmedecins.jpa.Rv actually got transformed
Infos: EclipseLink, version: Eclipse Persistence Services - 2.3.2.v20111125-r10461
Précis: Detected database platform: org.eclipse.persistence.platform.database.MySQLPlatform
Config: connecting(DatabaseLogin(
    platform=>DatabasePlatform
    user name=> ""
    connector=>JNDIConnector datasource name=>null
))
Config: Connected: jdbc:mysql://localhost:3306/dbrdvmedecins2
    User: root@localhost
    Database: MySQL  Version: 5.5.8-log
    Driver: MySQL-AB JDBC Driver  Version: mysql-connector-java-5.1.6 ( Revision: ${svn.Revision} )
Config: connecting(DatabaseLogin(
    platform=>MySQLPlatform
    user name=> ""
    connector=>JNDIConnector datasource name=>null
))
Config: Connected: jdbc:mysql://localhost:3306/dbrdvmedecins2
    User: root@localhost
    Database: MySQL  Version: 5.5.8-log
    Driver: MySQL-AB JDBC Driver  Version: mysql-connector-java-5.1.6 ( Revision: ${svn.Revision} )
Infos: file:/D:/data/istia-1112/netbeans/dvp/jsf2-pf-pfm/maven/netbeans/rdvmedecins-jsf2-ejb/mv-rdvmedecins-ejb-dao-jpa/target/classes/_dbrdvmedecins2-PU login successful
Infos: EJB5181:Portable JNDI names for EJB DaoJpa: [java:global/istia.st_mv-rdvmedecins-ejb-dao-jpa_ejb_1.0-SNAPSHOT/DaoJpa!rdvmedecins.dao.IDaoLocal, java:global/istia.st_mv-rdvmedecins-ejb-dao-jpa_ejb_1.0-SNAPSHOT/DaoJpa!rdvmedecins.dao.IDaoRemote]
Infos: EJB5182:Glassfish-specific (Non-portable) JNDI names for EJB DaoJpa: [rdvmedecins.dao#rdvmedecins.dao.IDaoRemote, rdvmedecins.dao]
Infos: istia.st_mv-rdvmedecins-ejb-dao-jpa_ejb_1.0-SNAPSHOT a été déployé en 270 ms.

As linhas identificadas por [Config] e [Précis] são os registos de EclipseLink; as identificadas por [Infos] provêm do Glassfish.

linhas 1-12: o EclipseLink processa as entidades JPA que detetou,
linhas 13-17: informações que indicam que o processamento das entidades JPA decorreu normalmente,
linha 18: o EclipseLink dá sinal de si,
linha 19: EclipseLink reconhece que se trata de SGBD MySQL,
linhas 20-24: o EclipseLink tenta estabelecer ligação com o BD,
linhas 25-28: conseguiu,
linhas 29-33: tenta voltar a ligar-se, desta vez utilizando especificamente uma plataforma MySQL (linha 30),
linhas 34-37: também bem-sucedido,
linha 38: confirmação de que a unidade de persistência [dbrdvmedecins-PU] pôde ser instanciada,
linha 39: os nomes portáveis das interfaces remota e local do EJB [DaoJpa], sendo que «portável» significa que são reconhecidos por todos os servidores de aplicações Java EE 6,
linha 40: os nomes das interfaces remota e local do EJB [DaoJpa], específicos do Glassfish. No teste que se segue, utilizaremos o nome «rdvmedecins.dao».

As linhas 39 e 40 são importantes. Ao escrever o cliente de um EJB no Glassfish, é necessário conhecê-las.

3.4.7. Testes do EJB da camada [DAO]

Agora que o EJB da camada [DAO] da nossa aplicação foi implementado, podemos testá-lo. Vamos fazê-lo no âmbito de uma aplicação cliente/servidor:

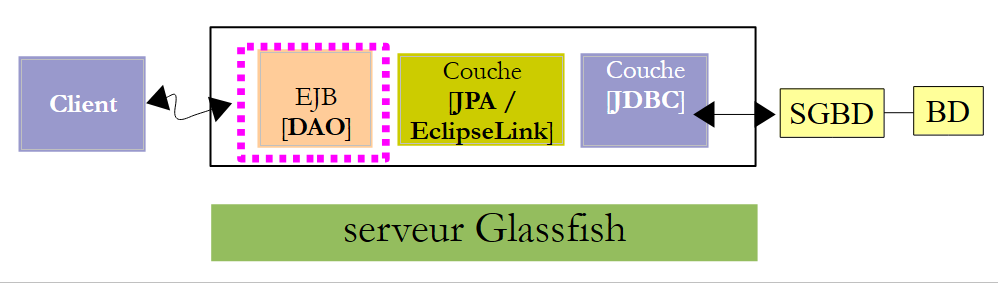

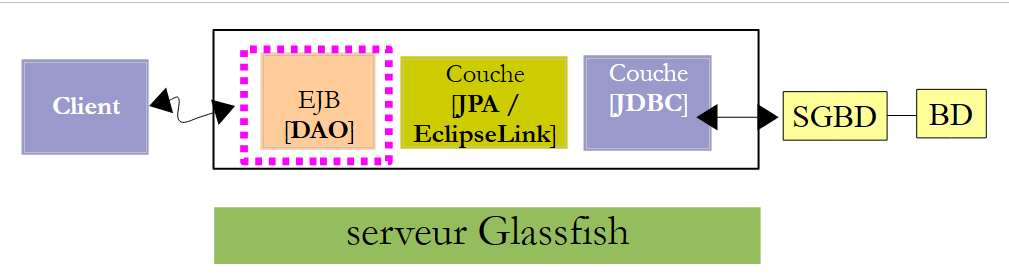

O cliente irá testar a interface remota do EJB [DAO] implementado no servidor Glassfish.

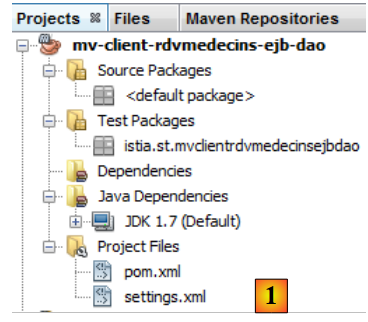

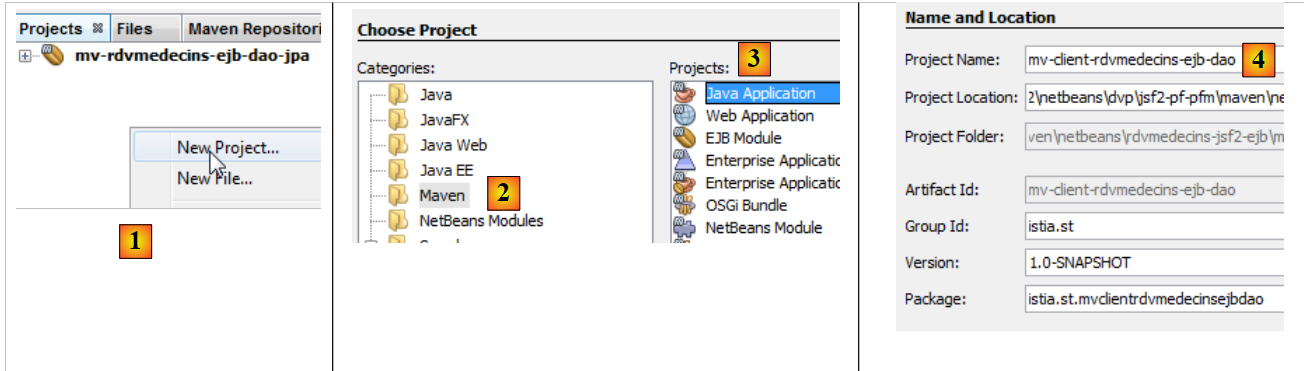

Começamos por criar um novo projeto Maven:

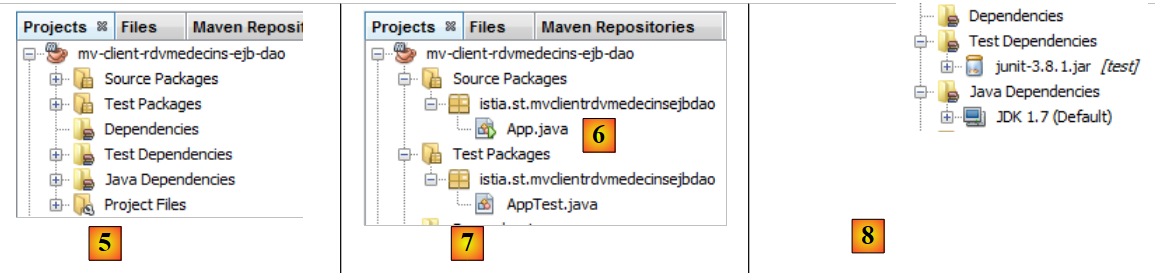

No [1], criamos um novo projeto,
em [2,3], criamos um projeto Maven do tipo [Java Application],
em [4], atribuímos-lhe um nome e colocamo-lo na mesma pasta que o EJB e o [DAO],

em [5], o projeto gerado,
em [6], foi gerada uma classe [App.java]. Vamos eliminá-la,
em [7], foi gerado um ramo [Source Packages]. Ainda não o tínhamos encontrado. Podemos colocar testes JUnit neste ramo. É o que faremos. Não iremos manter a classe de teste [AppTest] gerada,
em [8], as dependências do projeto Maven. O ramo [Dependencies] está vazio. Teremos de adicionar novas dependências a este ramo. O ramo [Test Dependencies] reúne as dependências necessárias para os testes. Aqui, a biblioteca utilizada é a do framework JUnit 3.8. Teremos de a alterar.

O projeto evolui da seguinte forma:

para [1], o projeto onde as duas classes geradas foram eliminadas, bem como a dependência JUnit.

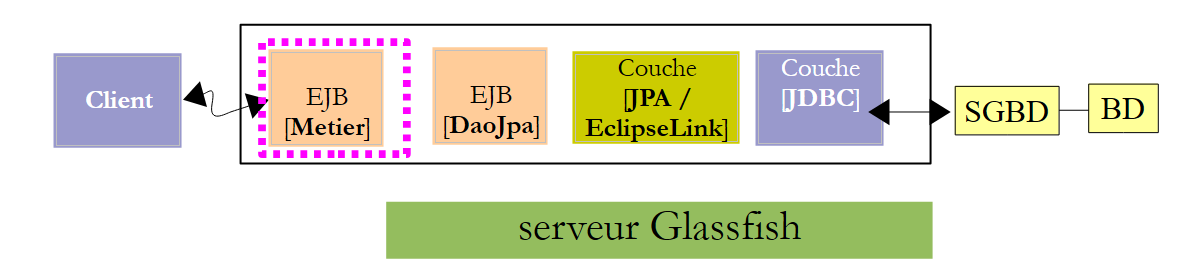

Voltemos à arquitetura cliente/servidor que será utilizada para o teste:

O cliente precisa de conhecer a interface remota disponibilizada pelo EJB e pelo [DAO]. Além disso, irá trocar entidades JPA com o EJB. Por isso, necessita da definição dessas entidades. Para que o projeto de teste do EJB tenha acesso a estas informações, vamos adicionar o projeto do EJB [DAO] como dependência ao projeto:

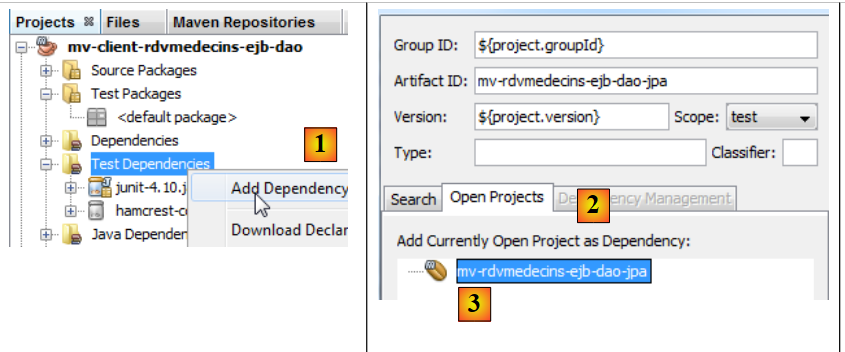

no [1], adicionamos uma dependência do ramo [Test Dependencies],
no [2], seleciona-se o separador [Open Projects],
em [3], seleciona-se o projeto Maven de EJB [DAO],

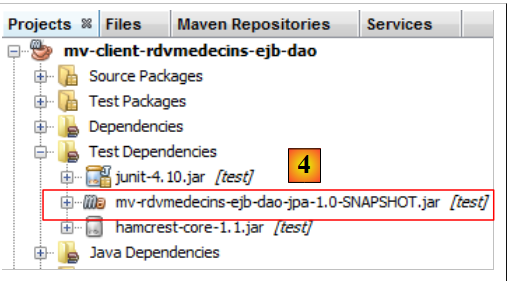

em [4], a dependência adicionada.

Voltemos à arquitetura cliente/servidor do teste:

Durante a execução, o cliente e o servidor comunicam através da rede TCP-IP. Não vamos programar estas trocas de dados. Para cada servidor de aplicações, existe uma biblioteca a integrar nas dependências do cliente. A biblioteca para o Glassfish chama-se [gf-client]. Adicionamo-la:

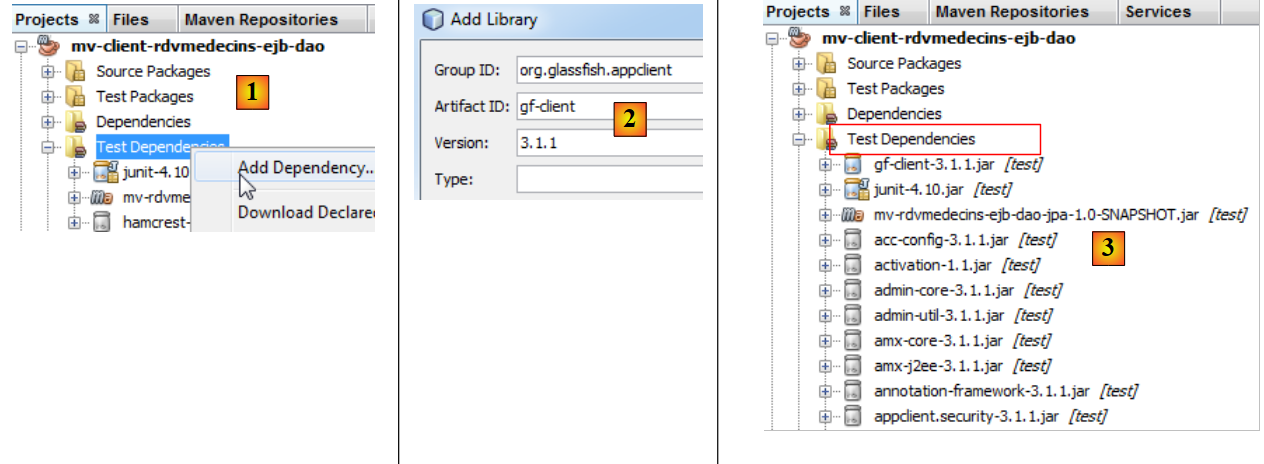

no [1], adicionamos uma dependência,
no [2], definimos as características do artefacto pretendido,
no [3], são adicionadas inúmeras dependências. O Maven irá descarregá-las. Este processo pode demorar vários minutos. Em seguida, são armazenadas no repositório local do Maven.

Podemos agora criar o teste JUnit:

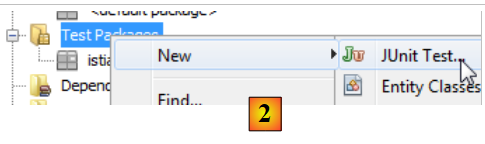

em [2], clicamos com o botão direito do rato em [Test Packages] para criar um novo teste JUnit,

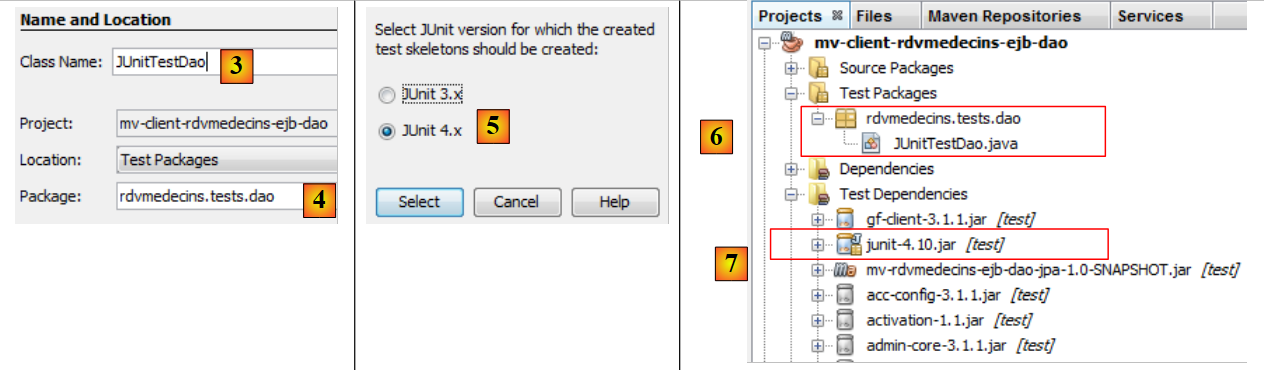

em [3], atribua um nome à classe de teste, bem como um pacote para a mesma [4],
em [5], escolhe-se o framework JUnit 4.x,
em [6], a classe de teste gerada,
em [7], as novas dependências do projeto Maven.

O ficheiro [pom.xml] fica então da seguinte forma:


<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
  <modelVersion>4.0.0</modelVersion>

  <groupId>istia.st</groupId>
  <artifactId>mv-client-rdvmedecins-ejb-dao</artifactId>
  <version>1.0-SNAPSHOT</version>
  <packaging>jar</packaging>

  <name>mv-client-rdvmedecins-ejb-dao</name>
  <url>http://maven.apache.org</url>

  <repositories>
    <repository>
      <url>http://download.eclipse.org/rt/eclipselink/maven.repo/</url>
      <id>eclipselink</id>
      <layout>default</layout>
      <name>Repository for library Library[eclipselink]</name>
    </repository>
    <repository>
      <url>http://repo1.maven.org/maven2/</url>
      <id>junit_4</id>
      <layout>default</layout>
      <name>Repository for library Library[junit_4]</name>
    </repository>
  </repositories>

  <properties>
    <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
  </properties>

  <dependencies>
    <dependency>
      <groupId>junit</groupId>
      <artifactId>junit</artifactId>
      <version>4.10</version>
      <scope>test</scope>
    </dependency>
    <dependency>
      <groupId>${project.groupId}</groupId>
      <artifactId>mv-rdvmedecins-ejb-dao-jpa</artifactId>
      <version>${project.version}</version>
      <scope>test</scope>
    </dependency>
    <dependency>
      <groupId>org.glassfish.appclient</groupId>
      <artifactId>gf-client</artifactId>
      <version>3.1.1</version>
      <scope>test</scope>
    </dependency>
  </dependencies>
</project>

De notar:

nas linhas 32-51, as dependências do projeto,
linhas 13-26: foram definidos dois repositórios Maven, um para o EclipseLink (linhas 14-19) e outro para o JUnit4 (linhas 20-25).

A classe de teste será a seguinte:


package rdvmedecins.tests.dao;

import java.util.Date;
import java.util.List;
import javax.naming.InitialContext;
import javax.naming.NamingException;
import junit.framework.Assert;
import org.junit.BeforeClass;
import org.junit.Test;
import rdvmedecins.dao.IDaoRemote;
import rdvmedecins.jpa.Client;
import rdvmedecins.jpa.Creneau;
import rdvmedecins.jpa.Medecin;
import rdvmedecins.jpa.Rv;

public class JUnitTestDao {

  // camada [dao] testada
  private static IDaoRemote dao;
  // data de hoje
  Date jour = new Date();

  @BeforeClass
  public static void init() throws NamingException {
    // inicialização do ambiente JNDI
    InitialContext initialContext = new InitialContext();
    // instanciação da camada DAO
    dao = (IDaoRemote) initialContext.lookup("rdvmedecins.dao");
  }

  @Test
  public void test1() {
    // exibição de clientes
    List<Client> clients =dao.getAllClients();
    display("Liste des clients :", clients);
    // exibição de médicos
    List<Medecin> medecins =dao.getAllMedecins();
    display("Liste des médecins :", medecins);
    // exibição dos horários disponíveis de um médico
    Medecin medecin = medecins.get(0);
    List<Creneau> creneaux = dao.getAllCreneaux(medecin);
    display(String.format("Liste des créneaux du médecin %s", medecin), creneaux);
    // lista de consultas de um médico, num determinado dia
    display(String.format("Liste des créneaux du médecin %s, le [%s]", medecin, jour), dao.getRvMedecinJour(medecin, jour));
    // adicionar um RV
    Rv rv = null;
    Creneau creneau = creneaux.get(2);
    Client client = clients.get(0);
    System.out.println(String.format("Ajout d'un Rv le [%s] dans le créneau %s pour le client %s", jour, creneau, client));
    rv = dao.ajouterRv(jour, creneau, client);
    System.out.println("Rv ajouté");
    display(String.format("Liste des Rv du médecin %s, le [%s]", medecin, jour), dao.getRvMedecinJour(medecin, jour));
    // adicionar um RV no mesmo horário do mesmo dia
    // deve provocar uma exceção
    System.out.println(String.format("Ajout d'un Rv le [%s] dans le créneau %s pour le client %s", jour, creneau, client));
    Boolean erreur = false;
    try {
      rv = dao.ajouterRv(jour, creneau, client);
      System.out.println("Rv ajouté");
    } catch (Exception ex) {
      Throwable th = ex;
      while (th != null) {
        System.out.println(ex.getMessage());
        th = th.getCause();
      }
      // regista-se o erro
      erreur=true;
    }
    // verifica-se se ocorreu um erro
    Assert.assertTrue(erreur);
    // lista de RV
    display(String.format("Liste des Rv du médecin %s, le [%s]", medecin, jour), dao.getRvMedecinJour(medecin, jour));
    // eliminar um RV
    System.out.println("Suppression du Rv ajouté");
    dao.supprimerRv(rv);
    System.out.println("Rv supprimé");
    display(String.format("Liste des Rv du médecin %s, le [%s]", medecin, jour), dao.getRvMedecinJour(medecin, jour));
  }

  // método utilitário — apresenta os elementos de uma coleção
  private static void display(String message, List elements) {
    System.out.println(message);
    for (Object element : elements) {
      System.out.println(element);
    }
  }
}

linhas 23-29: o método marcado com @BeforeClass é executado antes de todos os outros. Aqui, cria-se uma referência à interface remota do EJB [DaoJpa]. Recorde-se que lhe tínhamos atribuído o nome JNDI «rdvmedecins.dao»,
linhas 34-35: apresentam a lista de clientes,
linhas 37-38: apresentam a lista de médicos,
linhas 40-42: apresentam os horários disponíveis do primeiro médico,
linha 44: exibe as consultas do primeiro médico para o dia da linha 21,
linhas 46-51: adicionam uma consulta ao primeiro médico, para o seu horário n.º 2 e no dia da linha 21,
linha 52: exibe, para verificação, as consultas do primeiro médico para o dia da linha 21. Deve haver pelo menos uma, a que acabou de ser adicionada,
linhas 55-70: adiciona-se a mesma consulta. Como a tabela [RV] tem uma restrição de unicidade, esta adição deve provocar uma exceção. Verifica-se isso na linha 70,
linha 72: exibem, para verificação, as consultas do primeiro médico para o dia da linha 21. A consulta que se pretendia adicionar não deve constar aí,
linhas 74-76: elimina-se a única consulta que foi adicionada,
linha 77: exibem, para verificação, as consultas do primeiro médico para o dia da linha 21. A consulta que acabámos de eliminar não deve constar aí.

Este teste é um teste falso JUnit. Contém apenas uma asserção (linha 70). Trata-se de um teste visual com os defeitos que lhe são inerentes.

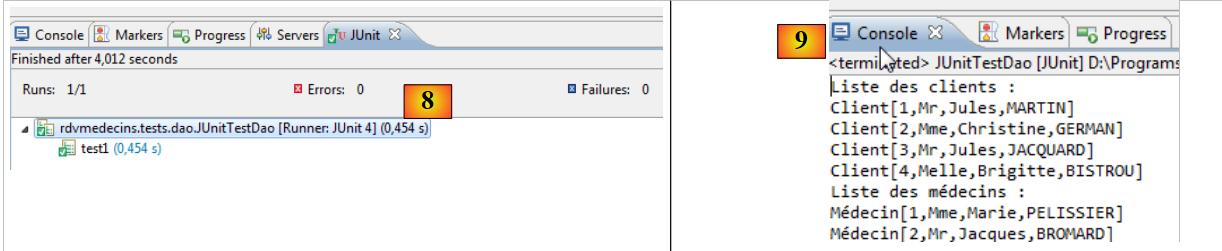

Se tudo correr bem, os testes devem ser bem-sucedidos:

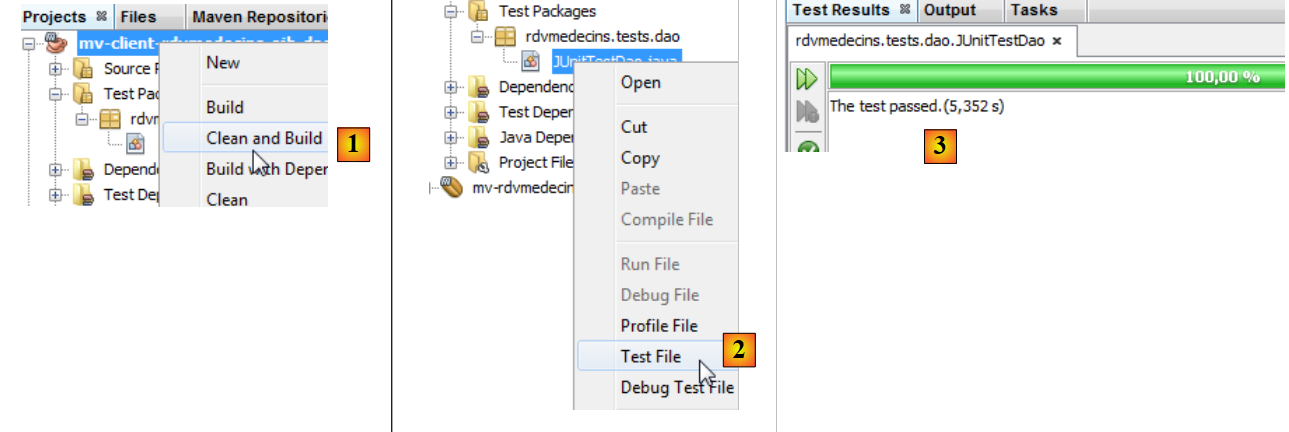

em [1], cria-se o projeto de teste,
em [2], executa-se o teste,
em [3], o teste foi bem-sucedido.

Vamos analisar mais detalhadamente os resultados do teste:

Liste des clients :
Client[1,Mr,Jules,MARTIN]
Client[2,Mme,Christine,GERMAN]
Client[3,Mr,Jules,JACQUARD]
Client[4,Melle,Brigitte,BISTROU]
Liste des médecins :
Médecin[1,Mme,Marie,PELISSIER]
Médecin[2,Mr,Jacques,BROMARD]
Médecin[3,Mr,Philippe,JANDOT]
Médecin[4,Melle,Justine,JACQUEMOT]
Liste des créneaux du médecin Médecin[1,Mme,Marie,PELISSIER]
Creneau [1, 1, 8:0, 8:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [2, 1, 8:20, 8:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [4, 1, 9:0, 9:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [5, 1, 9:20, 9:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [6, 1, 9:40, 10:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [7, 1, 10:0, 10:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [8, 1, 10:20, 10:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [9, 1, 10:40, 11:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [10, 1, 11:0, 11:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [11, 1, 11:20, 11:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [12, 1, 11:40, 12:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [13, 1, 14:0, 14:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [14, 1, 14:20, 14:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [15, 1, 14:40, 15:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [16, 1, 15:0, 15:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [17, 1, 15:20, 15:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [18, 1, 15:40, 16:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [19, 1, 16:0, 16:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [20, 1, 16:20, 16:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [21, 1, 16:40, 17:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [22, 1, 17:0, 17:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [23, 1, 17:20, 17:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [24, 1, 17:40, 18:0,Médecin[1,Mme,Marie,PELISSIER]]
Liste des créneaux du médecin Médecin[1,Mme,Marie,PELISSIER], le [Wed May 23 15:34:15 CEST 2012]
Ajout d'un Rv le [Wed May 23 15:34:15 CEST 2012] dans le créneau Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]] pour le client Client[1,Mr,Jules,MARTIN]
Rv ajouté
Liste des Rv du médecin Médecin[1,Mme,Marie,PELISSIER], le [Wed May 23 15:34:15 CEST 2012]
Rv[242, Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]], Client[1,Mr,Jules,MARTIN]]
Ajout d'un Rv le [Wed May 23 15:34:15 CEST 2012] dans le créneau Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]] pour le client Client[1,Mr,Jules,MARTIN]
java.rmi.MarshalException: CORBA MARSHAL 1330446347 Maybe; nested exception is:
    org.omg.CORBA.MARSHAL: Avertissement: IOP00810011: Exception from readValue on ValueHandler in CDRInputStream  vmcid: OMG  minor code: 11 completed: Maybe
java.rmi.MarshalException: CORBA MARSHAL 1330446347 Maybe; nested exception is:
    org.omg.CORBA.MARSHAL: Avertissement: IOP00810011: Exception from readValue on ValueHandler in CDRInputStream  vmcid: OMG  minor code: 11 completed: Maybe
java.rmi.MarshalException: CORBA MARSHAL 1330446347 Maybe; nested exception is:
    org.omg.CORBA.MARSHAL: Avertissement: IOP00810011: Exception from readValue on ValueHandler in CDRInputStream  vmcid: OMG  minor code: 11 completed: Maybe
java.rmi.MarshalException: CORBA MARSHAL 1330446347 Maybe; nested exception is:
    org.omg.CORBA.MARSHAL: Avertissement: IOP00810011: Exception from readValue on ValueHandler in CDRInputStream  vmcid: OMG  minor code: 11 completed: Maybe
Liste des Rv du médecin Médecin[1,Mme,Marie,PELISSIER], le [Wed May 23 15:34:15 CEST 2012]
Rv[242, Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]], Client[1,Mr,Jules,MARTIN]]
Suppression du Rv ajouté
Rv supprimé
Liste des Rv du médecin Médecin[1,Mme,Marie,PELISSIER], le [Wed May 23 15:34:15 CEST 2012]

O leitor é convidado a ler estes registos em simultâneo com o código que os gerou. Vamos debruçar-nos sobre a exceção que ocorreu ao adicionar um compromisso já existente, nas linhas 41-49. A pilha de exceções é reproduzida nas linhas 42-48. Trata-se de uma exceção inesperada. Voltemos ao código do método de adição de um compromisso:


  // adicionar um compromisso
  // dia: dia do Rv
  // intervalo: intervalo horário da consulta
  // cliente: cliente para quem foi marcada a consulta
  public Rv ajouterRv(Date jour, Creneau creneau, Client client) {
    try {
      Rv rv = new Rv(null, jour);
      rv.setClient(client);
      rv.setCreneau(creneau);
      System.out.println(String.format("avant persist : %s",rv));
      em.persist(rv);
      System.out.println(String.format("après persist : %s",rv));
      return rv;
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 4);
    }
}

Vejamos os registos do Glassfish durante a adição dos dois compromissos:

...
Infos: avant persist : Rv[null, Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]], Client[1,Mr,Jules,MARTIN]]
Infos: après persist : Rv[null, Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]], Client[1,Mr,Jules,MARTIN]]
Précis: INSERT INTO rv (JOUR, ID_CLIENT, ID_CRENEAU) VALUES (?, ?, ?)
    bind => [3 parameters bound]
Précis: SELECT LAST_INSERT_ID()
Précis: SELECT t1.ID, t1.JOUR, t1.ID_CLIENT, t1.ID_CRENEAU FROM creneaux t0, rv t1 WHERE (((t0.ID_MEDECIN = ?) AND (t1.JOUR = ?)) AND (t0.ID = t1.ID_CRENEAU))
    bind => [2 parameters bound]
Infos: avant persist : Rv[null, Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]], Client[1,Mr,Jules,MARTIN]]
Infos: après persist : Rv[null, Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]], Client[1,Mr,Jules,MARTIN]]
Précis: INSERT INTO rv (JOUR, ID_CLIENT, ID_CRENEAU) VALUES (?, ?, ?)
    bind => [3 parameters bound]
Précis: SELECT 1
Avertissement: Local Exception Stack:
Exception [EclipseLink-4002] (Eclipse Persistence Services - 2.3.2.v20111125-r10461): org.eclipse.persistence.exceptions.DatabaseException
Internal Exception: com.mysql.jdbc.exceptions.jdbc4.MySQLIntegrityConstraintViolationException: Duplicate entry '2012-05-23-3' for key 'UNQ1_RV'
Error Code: 1062
...

linha 2: antes do primeiro persist,
linha 3: após o primeiro persist,
linha 4: o comando INSERT que vai ser executado. Note-se que não ocorre ao mesmo tempo que a operação persist. Se fosse esse o caso, este registo teria aparecido antes da linha 2. A operação INSERT ocorre, então, normalmente no final da transação em que o método é executado,
linha 6: EclipseLink pergunta a MySQL qual é a última chave primária utilizada. Obterá a chave primária da consulta adicionada. Este valor irá preencher o campo id da entidade [Rv] persistida,
linhas 7-8: a consulta SELECT que irá apresentar os compromissos do médico,
linhas 9-10: as exibições no ecrã da segunda consulta persist,
linhas 11-12: a ordem INSERT que será executada. Deve provocar uma exceção. Esta aparece nas linhas 15-16 e é clara. É inicialmente lançada pelo controlador JDBC do MySQL devido à violação da restrição de unicidade das consultas. Deduz-se que estas exceções deveriam aparecer nos registos do teste JUnit. No entanto, não é esse o caso:

java.rmi.MarshalException: CORBA MARSHAL 1330446347 Maybe; nested exception is:
    org.omg.CORBA.MARSHAL: Avertissement: IOP00810011: Exception from readValue on ValueHandler in CDRInputStream  vmcid: OMG  minor code: 11 completed: Maybe
java.rmi.MarshalException: CORBA MARSHAL 1330446347 Maybe; nested exception is:
    org.omg.CORBA.MARSHAL: Avertissement: IOP00810011: Exception from readValue on ValueHandler in CDRInputStream  vmcid: OMG  minor code: 11 completed: Maybe
java.rmi.MarshalException: CORBA MARSHAL 1330446347 Maybe; nested exception is:
    org.omg.CORBA.MARSHAL: Avertissement: IOP00810011: Exception from readValue on ValueHandler in CDRInputStream  vmcid: OMG  minor code: 11 completed: Maybe
java.rmi.MarshalException: CORBA MARSHAL 1330446347 Maybe; nested exception is:
    org.omg.CORBA.MARSHAL: Avertissement: IOP00810011: Exception from readValue on ValueHandler in CDRInputStream  vmcid: OMG  minor code: 11 completed: Maybe

Recorde-se a arquitetura cliente/servidor do teste:

Quando o EJB [DAO] lança uma exceção, esta tem de ser serializada para chegar ao cliente. Provavelmente foi esta operação que falhou por uma razão que não compreendi. Como a nossa aplicação completa não funcionará em modo cliente/servidor, podemos ignorar este problema.

Agora que o EJB da camada [DAO] está operacional, podemos passar para o EJB da camada [métier].

3.5. A camada [métier]

Voltemos à arquitetura da aplicação em desenvolvimento:

Vamos criar um novo projeto Maven para a camada EJB [métier]. Como se pode ver acima, este terá uma dependência do projeto Maven que foi criado para as camadas [DAO] e [JPA].

3.5.1. O projeto NetBeans

Criamos um novo projeto Maven do tipo EJB. Para tal, basta seguir o procedimento já utilizado e descrito na página 174.

no [1], o projeto Maven da camada [métier],
em [2], adiciona-se uma dependência,
no [3], seleciona-se o projeto Maven das camadas [DAO] e [JPA],
em [4], seleciona-se o escopo [provided]. Recorde-se que isto significa que é necessário para a compilação, mas não para a execução do projeto. Com efeito, oEJB da camada [métier] será implementado no servidor Glassfish juntamente com o EJB das camadas [DAO] e [JPA]. Assim, quando for executado, o EJB das camadas [DAO] e [JPA] já estará presente,

no [6], o novo projeto com a sua dependência.

Apresentemos agora os códigos-fonte da camada [métier]:

O EJB [Metier] terá a seguinte interface [IMetier]:


package rdvmedecins.metier.service;

import java.util.Date;
import java.util.List;

import rdvmedecins.jpa.Client;
import rdvmedecins.jpa.Creneau;
import rdvmedecins.jpa.Medecin;
import rdvmedecins.jpa.Rv;
import rdvmedecins.metier.entites.AgendaMedecinJour;

public interface IMetier {

    // camada DAO
    // lista de clientes
    public List<Client> getAllClients();

    // lista de médicos
    public List<Medecin> getAllMedecins();

    // lista de horários de um médico
    public List<Creneau> getAllCreneaux(Medecin medecin);

    // lista das consultas de um médico, num determinado dia
    public List<Rv> getRvMedecinJour(Medecin medecin, Date jour);

    // encontrar um cliente identificado pelo seu ID
    public Client getClientById(Long id);

    // encontrar um cliente identificado pelo seu ID
    public Medecin getMedecinById(Long id);

    // encontrar uma consulta identificada pelo seu ID
    public Rv getRvById(Long id);

    // encontrar um intervalo horário identificado pelo seu ID
    public Creneau getCreneauById(Long id);

    // adicionar um RV
    public Rv ajouterRv(Date jour, Creneau creneau, Client client);

    // eliminar um RV
    public void supprimerRv(Rv rv);

    // função
  public AgendaMedecinJour getAgendaMedecinJour(Medecin medecin, Date jour);

}

Para compreender esta interface, é necessário ter em conta a arquitetura do projeto:

Definimos a interface da camada [DAO] (parágrafo 3.4.4) e indicámos que esta respondia às necessidades da camada [web], ou seja, às necessidades do utilizador. A camada [web] comunica com a camada [DAO] apenas através da camada [métier]. Isto explica por que razão se encontram na camada [métier] todos os métodos da camada [DAO]. Estes métodos limitar-se-ão a delegar o pedido da camada [web] à camada [DAO]. Nada mais do que isso.

Durante a análise da aplicação, surge uma necessidade: ser capaz de apresentar numa página web a agenda de um médico para um determinado dia, de modo a saber os horários ocupados e livres desse dia. É tipicamente o que acontece quando a secretária responde a um pedido por telefone. Pede-se-lhe uma consulta para um determinado dia com um determinado médico. Para responder a esta necessidade, a camada [métier] disponibiliza o método da linha 46.


    // função
  public AgendaMedecinJour getAgendaMedecinJour(Medecin medecin, Date jour);

Pode-se questionar onde colocar este método:

poderia ser colocado na camada [DAO]. No entanto, este método não responde propriamente a uma necessidade de acesso aos dados, mas sim a uma necessidade de negócio,
poderia ser colocado na camada [web]. Isso seria uma má ideia. Pois se alterarmos a camada [web] para uma camada [Swing], perderemos o método, embora a necessidade continue a existir.

O método recebe como parâmetros o médico e o dia para o qual se pretende a agenda de marcações. Devolve um objeto [AgendaMedecinJour] que representa a agenda do médico para esse dia:


package rdvmedecins.metier.entites;

import java.io.Serializable;
import java.text.SimpleDateFormat;
import java.util.Date;
import rdvmedecins.jpa.Medecin;

public class AgendaMedecinJour implements Serializable {

    private static final long serialVersionUID = 1L;
    // campos
    private Medecin medecin;
    private Date jour;
    private CreneauMedecinJour[] creneauxMedecinJour;

    // construtores
    public AgendaMedecinJour() {

    }

    public AgendaMedecinJour(Medecin medecin, Date jour, CreneauMedecinJour[] creneauxMedecinJour) {
        this.medecin = medecin;
        this.jour = jour;
        this.creneauxMedecinJour = creneauxMedecinJour;
    }

    public String toString() {
        StringBuffer str = new StringBuffer("");
        for (CreneauMedecinJour cr : creneauxMedecinJour) {
            str.append(" ");
            str.append(cr.toString());
        }
        return String.format("Agenda[%s,%s,%s]", medecin, new SimpleDateFormat("dd/MM/yyyy").format(jour), str.toString());
    }

    // getters e setters
...

}

linha 12: o médico a quem pertence a agenda,
linha 13: o dia da agenda,
linha 14: os horários disponíveis do médico para esse dia.
A classe apresenta construtores (linhas 17, 21), bem como um método toString adaptado (linha 27).

A classe [CreneauMedecinJour] (linha 14) é a seguinte:


package rdvmedecins.metier.entites;

import java.io.Serializable;
import rdvmedecins.jpa.Creneau;

import rdvmedecins.jpa.Rv;

public class CreneauMedecinJour implements Serializable {

    private static final long serialVersionUID = 1L;
    // campos
    private Creneau creneau;
    private Rv rv;

    // construtores
    public CreneauMedecinJour() {

    }

    public CreneauMedecinJour(Creneau creneau, Rv rv) {
        this.creneau=creneau;
    this.rv=rv;
    }

    // toString
    @Override
    public String toString() {
        return String.format("[%s %s]", creneau,rv);
    }

    // getters e setters

  ...
}

linha 12: um horário disponível do médico,
linha 13: a consulta associada, null, se o horário estiver disponível.

Vemos, assim, que o campo creneauxMedecinJour da linha 14 da classe [AgendaMedecinJour] permite-nos obter todos os horários do médico com a informação «ocupado» ou «disponível» para cada um deles. Este era o objetivo do novo método [getAgendaMedecinJour] da interface [IMetier].

O nosso EJB [Metier] terá uma interface local e uma interface remota que se limitarão a derivar da interface principal [IMetier]:


package rdvmedecins.metier.service;
import javax.ejb.Local;

@Local
public interface IMetierLocal extends IMetier{

}

package rdvmedecins.metier.service;
import javax.ejb.Remote;

@Remote
public interface IMetierRemote extends IMetier{

}

O EJB e o [Metier] implementam estas interfaces da seguinte forma:


package rdvmedecins.metier.service;

import java.io.Serializable;
import java.util.Date;
import java.util.Hashtable;
import java.util.List;
import java.util.Map;

import javax.ejb.EJB;
import javax.ejb.Singleton;
import javax.ejb.TransactionAttribute;
import javax.ejb.TransactionAttributeType;

import rdvmedecins.dao.IDaoLocal;
import rdvmedecins.jpa.Client;
import rdvmedecins.jpa.Creneau;
import rdvmedecins.jpa.Medecin;
import rdvmedecins.jpa.Rv;
import rdvmedecins.metier.entites.AgendaMedecinJour;
import rdvmedecins.metier.entites.CreneauMedecinJour;

@Singleton
@TransactionAttribute(TransactionAttributeType.REQUIRED)
public class Metier implements IMetierLocal, IMetierRemote, Serializable {

  // camada DAO
  @EJB
  private IDaoLocal dao;

  public Metier() {
  }

  @Override
  public List<Client> getAllClients() {
    return dao.getAllClients();
  }

  @Override
  public List<Medecin> getAllMedecins() {
    return dao.getAllMedecins();
  }

  @Override
  public List<Creneau> getAllCreneaux(Medecin medecin) {
    return dao.getAllCreneaux(medecin);
  }

  @Override
  public List<Rv> getRvMedecinJour(Medecin medecin, Date jour) {
    return dao.getRvMedecinJour(medecin, jour);
  }

  @Override
  public Client getClientById(Long id) {
    return dao.getClientById(id);
  }

  @Override
  public Medecin getMedecinById(Long id) {
    return dao.getMedecinById(id);
  }

  @Override
  public Rv getRvById(Long id) {
    return dao.getRvById(id);
  }

  @Override
  public Creneau getCreneauById(Long id) {
    return dao.getCreneauById(id);
  }

  @Override
  public Rv ajouterRv(Date jour, Creneau creneau, Client client) {
    return dao.ajouterRv(jour, creneau, client);
  }

  @Override
  public void supprimerRv(Rv rv) {
    dao.supprimerRv(rv);
  }

  @Override
  public AgendaMedecinJour getAgendaMedecinJour(Medecin medecin, Date jour) {
    // lista de horários disponíveis do médico
    List<Creneau> creneauxHoraires = dao.getAllCreneaux(medecin);
    // lista de marcações desse mesmo médico para esse mesmo dia
    List<Rv> reservations = dao.getRvMedecinJour(medecin, jour);
    // cria-se um dicionário a partir das consultas marcadas
    Map<Long, Rv> hReservations = new Hashtable<Long, Rv>();
    for (Rv resa : reservations) {
      hReservations.put(resa.getCreneau().getId(), resa);
    }
    // cria-se a agenda para o dia solicitado
    AgendaMedecinJour agenda = new AgendaMedecinJour();
    // o médico
    agenda.setMedecin(medecin);
    // o dia
    agenda.setJour(jour);
    // os intervalos de reserva
    CreneauMedecinJour[] creneauxMedecinJour = new CreneauMedecinJour[creneauxHoraires.size()];
    agenda.setCreneauxMedecinJour(creneauxMedecinJour);
    // preenchimento dos intervalos de reserva
    for (int i = 0; i < creneauxHoraires.size(); i++) {
      // linha i da agenda
      creneauxMedecinJour[i] = new CreneauMedecinJour();
      // ID do horário
      creneauxMedecinJour[i].setCreneau(creneauxHoraires.get(i));
      // o intervalo está livre ou reservado?
      if (hReservations.containsKey(creneauxHoraires.get(i).getId())) {
        // o intervalo está ocupado — regista-se a reserva
        Rv resa = hReservations.get(creneauxHoraires.get(i).getId());
        creneauxMedecinJour[i].setRv(resa);
      }
    }
    // envia-se o resultado
    return agenda;
  }
}

na linha 22, a classe [Metier] é um singleton de EJB,
linha 23, cada método do EJB decorre no âmbito de uma transação. Isto significa que a transação tem início no início do método, na camada [métier]. Esta irá chamar métodos da camada [DAO]. Estes decorrerão no âmbito da mesma transação,
na linha 24, o EJB implementa as suas interfaces local e remota e é, além disso, serializável,
linha 27: uma referência à EJB da camada [DAO],
linha 29: esta será injetada pelo contentor EJB do servidor Glassfish, graças à anotação @EJB. Assim, quando os métodos da classe [Metier] são executados, a referência à EJB da camada [DAO] já foi inicializada,
linhas 33-81: esta referência é utilizada para delegar à camada [DAO] a chamada efetuada à camada [métier],
linha 84: o método getAgendaMedecinJour que permite obter a agenda de um médico para um determinado dia. Deixamos que o leitor acompanhe os comentários.

3.5.2. Implementação da camada [métier]

A camada [métier] depende da camada [DAO]. Cada camada foi implementada com um EJB. Para testar o EJB e o [métier], é necessário implementar os dois EJB. Para tal, é necessário um projeto empresarial.

[1], criamos um novo projeto,
do tipo Maven [2] e Aplicação Empresarial [3],
atribuímos-lhe um nome [4]. O sufixo ear será adicionado automaticamente,

em [5], escolhe-se o servidor Glassfish e Java EE 6,
em [6], uma aplicação empresarial contém módulos, geralmente módulos EJB e módulos web. Aqui, a aplicação empresarial irá conter os módulos dos dois EJB que criámos. Como esses módulos já existem, não assinalamos as caixas de seleção,
no [7,8], foram criados dois projetos. O [8] é o projeto empresarial que vamos utilizar. O [7] é um projeto cuja função desconheço. Não tive de o utilizar e, como não aprofundei os meus conhecimentos sobre o Maven, não sei para que pode servir. Por isso, vamos ignorá-lo.

Agora que o projeto da empresa está criado, podemos definir os seus módulos.

no [1], criamos uma nova dependência,
em [2], selecionamos o projeto EJB [DAO],
em [3], declara-se que se trata de um EJB. Não se deve deixar o tipo em branco, pois, nesse caso, será utilizado o tipo jar e, neste contexto, esse tipo não é adequado,
no [4], utiliza-se o âmbito [compile],
no [5], o projeto com a sua nova dependência,

no [6, 7, 8], recomeçamos para adicionar o EJB da camada [métier],
em [9], as duas dependências,
em [10], compilamos o projeto,

em [11], executa-se o projeto,
em [12], no separador [Services], verifica-se que o projeto foi implementado no servidor Glassfish. Isto significa que os dois EJB estão agora presentes no servidor.

Nos registos do servidor Glassfish, encontram-se informações sobre a implementação dos dois EJB:

e [1], no separador de registos do Glassfish.

Encontram-se aí os seguintes registos:

Infos: rdvmedecins.jpa.Creneau actually got transformed
Infos: rdvmedecins.jpa.Medecin actually got transformed
Infos: rdvmedecins.jpa.Personne actually got transformed
Infos: rdvmedecins.jpa.Client actually got transformed
Infos: rdvmedecins.jpa.Rv actually got transformed
Infos: EclipseLink, version: Eclipse Persistence Services - 2.3.2.v20111125-r10461
Infos: file:/D:/data/istia-1112/netbeans/dvp/jsf2-pf-pfm/maven/netbeans/rdvmedecins-jsf2-ejb/mv-rdvmedecins-metier-dao/mv-rdvmedecins-metier-dao-ear/target/gfdeploy/istia.st_mv-rdvmedecins-metier-dao-ear_ear_1.0-SNAPSHOT/mv-rdvmedecins-ejb-dao-jpa-1.0-SNAPSHOT_jar/_dbrdvmedecins2-PU login successful
Infos: EJB5181:Portable JNDI names for EJB DaoJpa: [java:global/istia.st_mv-rdvmedecins-metier-dao-ear_ear_1.0-SNAPSHOT/mv-rdvmedecins-ejb-dao-jpa-1.0-SNAPSHOT/DaoJpa!rdvmedecins.dao.IDaoRemote, java:global/istia.st_mv-rdvmedecins-metier-dao-ear_ear_1.0-SNAPSHOT/mv-rdvmedecins-ejb-dao-jpa-1.0-SNAPSHOT/DaoJpa!rdvmedecins.dao.IDaoLocal]
Infos: EJB5182:Glassfish-specific (Non-portable) JNDI names for EJB DaoJpa: [rdvmedecins.dao#rdvmedecins.dao.IDaoRemote, rdvmedecins.dao]
Infos: EJB5181:Portable JNDI names for EJB Metier: [java:global/istia.st_mv-rdvmedecins-metier-dao-ear_ear_1.0-SNAPSHOT/mv-rdvmedecins-ejb-metier-1.0-SNAPSHOT/Metier!rdvmedecins.metier.service.IMetierRemote, java:global/istia.st_mv-rdvmedecins-metier-dao-ear_ear_1.0-SNAPSHOT/mv-rdvmedecins-ejb-metier-1.0-SNAPSHOT/Metier!rdvmedecins.metier.service.IMetierLocal]
Infos: EJB5182:Glassfish-specific (Non-portable) JNDI names for EJB Metier: [rdvmedecins.metier.service.IMetierRemote#rdvmedecins.metier.service.IMetierRemote, rdvmedecins.metier.service.IMetierRemote]

linhas 1-5: as entidades JPA foram reconhecidas,
linha 7: indica que a criação da unidade de persistência [dbrdvmedecins2-PU] foi bem-sucedida e que a ligação à base de dados associada foi estabelecida,
linha 8: os nomes portáveis das interfaces remota e local do EJB, [DaoJpa] e portable significam que foram reconhecidos por todos os servidores de aplicações,
linha 9: o mesmo, mas com nomes próprios do GlassFish,
linhas 10-11: o mesmo para o EJB e o [Metier].

Vamos reter o nome portátil da interface remota do EJB [Metier]:

java:global/istia.st_mv-rdvmedecins-metier-dao-ear_ear_1.0-SNAPSHOT/mv-rdvmedecins-ejb-metier-1.0-SNAPSHOT/Metier!rdvmedecins.metier.service.IMetierRemote

Vamos precisar dele durante os testes da camada [métier].

3.5.3. Teste da camada [métier]

Tal como fizemos com a camada [DAO], vamos testar a camada [métier] no âmbito de uma aplicação cliente/servidor:

O cliente irá testar a interface remota da camada EJB [Metier] implementada no servidor Glassfish.

Começamos por criar um novo projeto Maven. Para tal, seguimos o procedimento utilizado para criar o projeto de teste da camada [dao] (ver parágrafo 3.4.7), excluindo a criação do teste JUnit. O projeto assim criado é o seguinte

em [1], o projeto criado com as suas dependências: em relação ao EJB da camada [dao], em relação ao EJB da camada [métier], da biblioteca [gf-client].

Nesta altura, o ficheiro [pom.xml] do projeto é o seguinte:


<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
  xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
  <modelVersion>4.0.0</modelVersion>

  <groupId>istia.st</groupId>
  <artifactId>mv-client-rdvmedecins-ejb-metier</artifactId>
  <version>1.0-SNAPSHOT</version>
  <packaging>jar</packaging>

  <name>mv-client-rdvmedecins-ejb-metier</name>
  <url>http://maven.apache.org</url>

  <properties>
    <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
  </properties>

  <dependencies>
    <dependency>
      <groupId>org.glassfish.appclient</groupId>
      <artifactId>gf-client</artifactId>
      <version>3.1.1</version>
    </dependency>
    <dependency>
      <groupId>${project.groupId}</groupId>
      <artifactId>mv-rdvmedecins-ejb-dao-jpa</artifactId>
      <version>${project.version}</version>
    </dependency>
    <dependency>
      <groupId>${project.groupId}</groupId>
      <artifactId>mv-rdvmedecins-ejb-metier</artifactId>
      <version>${project.version}</version>
    </dependency>
  </dependencies>
</project>

Certifique-se de que possui as dependências descritas nas linhas 17 a 33. O teste será uma simples classe de consola:

O código da classe [ClientRdvMedecinsMetier] é o seguinte:


package istia.st.client;

import java.util.Date;
import java.util.List;

import javax.naming.InitialContext;
import rdvmedecins.jpa.Client;
import rdvmedecins.jpa.Creneau;

import rdvmedecins.jpa.Medecin;
import rdvmedecins.jpa.Rv;
import rdvmedecins.metier.entites.AgendaMedecinJour;
import rdvmedecins.metier.service.IMetierRemote;

public class ClientRdvMedecinsMetier {

  // o nome da interface remota do EJB [Metier]
  private static String IDaoRemoteName = "java:global/istia.st_mv-rdvmedecins-metier-dao-ear_ear_1.0-SNAPSHOT/mv-rdvmedecins-ejb-metier-1.0-SNAPSHOT/Metier!rdvmedecins.metier.service.IMetierRemote";
  // data de hoje
  private static Date jour = new Date();

  public static void main(String[] args) {
    try {
      // contexto JNDI do servidor Glassfish
      InitialContext initialContext = new InitialContext();
      // referência na camada remota [metier]
      IMetierRemote metier = (IMetierRemote) initialContext.lookup(IDaoRemoteName);
      // visualização de clientes
      List<Client> clients = metier.getAllClients();
      display("Liste des clients :", clients);
      // visualização de médicos
      List<Medecin> medecins = metier.getAllMedecins();
      display("Liste des médecins :", medecins);
      // visualização dos horários de um médico
      Medecin medecin = medecins.get(0);
      List<Creneau> creneaux = metier.getAllCreneaux(medecin);
      display(String.format("Liste des créneaux du médecin %s", medecin), creneaux);
      // lista de consultas de um médico, num determinado dia
      display(String.format("Liste des rendez-vous du médecin %s, le [%s]", medecin, jour), metier.getRvMedecinJour(medecin, jour));
      // visualização da agenda
      AgendaMedecinJour agenda = metier.getAgendaMedecinJour(medecin, jour);
      System.out.println(agenda);
      // adicionar um RV
      Rv rv = null;
      Creneau creneau = creneaux.get(2);
      Client client = clients.get(0);
      System.out.println(String.format("Ajout d'un Rv le [%s] dans le créneau %s pour le client %s", jour, creneau, client));
      rv = metier.ajouterRv(jour, creneau, client);
      System.out.println("Rv ajouté");
      display(String.format("Liste des Rv du médecin %s, le [%s]", medecin, jour), metier.getRvMedecinJour(medecin, jour));
      // visualização da agenda
      agenda = metier.getAgendaMedecinJour(medecin, jour);
      System.out.println(agenda);
      // eliminar um RV
      System.out.println("Suppression du Rv ajouté");
      metier.supprimerRv(rv);
      System.out.println("Rv supprimé");
      display(String.format("Liste des Rv du médecin %s, le [%s]", medecin, jour), metier.getRvMedecinJour(medecin, jour));
      // visualização da agenda
      agenda = metier.getAgendaMedecinJour(medecin, jour);
      System.out.println(agenda);
    } catch (Throwable ex) {
      System.out.println("Erreur...");
      while (ex != null) {
        System.out.println(String.format("%s : %s", ex.getClass().getName(), ex.getMessage()));
        ex = ex.getCause();
      }
    }
  }

  // método utilitário - apresenta os elementos de uma coleção
  private static void display(String message, List elements) {
    System.out.println(message);
    for (Object element : elements) {
      System.out.println(element);
    }
  }
}

linha 18: o nome portátil da interface remota do EJB [Metier] foi obtido nos registos do GlassFish,
linhas 24-27: obtém-se uma referência à interface remota do EJB [Metier],
linhas 29-30: apresentam os clientes,
linhas 32-33: apresentam os médicos,
linhas 35-37: apresentam os horários disponíveis de um médico,
linha 39: exibe as consultas de um médico num determinado dia,
linhas 41-42: a agenda desse mesmo médico para o mesmo dia,
linhas 44-49: adiciona-se uma consulta,
linha 50: exibem-se as consultas do médico. Deve haver mais uma,
linhas 52-53: exibe-se a agenda do médico. Deve ser visível a consulta adicionada,
linhas 55-57: elimina-se a consulta que acabou de ser adicionada,
linha 58: isto deve refletir-se na lista de consultas do médico,
linhas 60-61: e na sua agenda.

Executamos o teste:

As exibições no ecrã obtidas são as seguintes:


Liste des clients :
Client[1,Mr,Jules,MARTIN]
Client[2,Mme,Christine,GERMAN]
Client[3,Mr,Jules,JACQUARD]
Client[4,Melle,Brigitte,BISTROU]
Liste des médecins :
Médecin[1,Mme,Marie,PELISSIER]
Médecin[2,Mr,Jacques,BROMARD]
Médecin[3,Mr,Philippe,JANDOT]
Médecin[4,Melle,Justine,JACQUEMOT]
Liste des créneaux du médecin Médecin[1,Mme,Marie,PELISSIER]
Creneau [1, 1, 8:0, 8:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [2, 1, 8:20, 8:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [4, 1, 9:0, 9:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [5, 1, 9:20, 9:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [6, 1, 9:40, 10:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [7, 1, 10:0, 10:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [8, 1, 10:20, 10:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [9, 1, 10:40, 11:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [10, 1, 11:0, 11:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [11, 1, 11:20, 11:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [12, 1, 11:40, 12:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [13, 1, 14:0, 14:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [14, 1, 14:20, 14:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [15, 1, 14:40, 15:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [16, 1, 15:0, 15:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [17, 1, 15:20, 15:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [18, 1, 15:40, 16:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [19, 1, 16:0, 16:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [20, 1, 16:20, 16:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [21, 1, 16:40, 17:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [22, 1, 17:0, 17:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [23, 1, 17:20, 17:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [24, 1, 17:40, 18:0,Médecin[1,Mme,Marie,PELISSIER]]
Liste des créneaux du médecin Médecin[1,Mme,Marie,PELISSIER], le [Wed May 23 16:25:26 CEST 2012]
Agenda[Médecin[1,Mme,Marie,PELISSIER],23/05/2012, [Creneau [1, 1, 8:0, 8:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [2, 1, 8:20, 8:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [4, 1, 9:0, 9:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [5, 1, 9:20, 9:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [6, 1, 9:40, 10:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [7, 1, 10:0, 10:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [8, 1, 10:20, 10:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [9, 1, 10:40, 11:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [10, 1, 11:0, 11:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [11, 1, 11:20, 11:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [12, 1, 11:40, 12:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [13, 1, 14:0, 14:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [14, 1, 14:20, 14:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [15, 1, 14:40, 15:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [16, 1, 15:0, 15:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [17, 1, 15:20, 15:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [18, 1, 15:40, 16:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [19, 1, 16:0, 16:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [20, 1, 16:20, 16:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [21, 1, 16:40, 17:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [22, 1, 17:0, 17:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [23, 1, 17:20, 17:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [24, 1, 17:40, 18:0,Médecin[1,Mme,Marie,PELISSIER]] null]]
Ajout d'un Rv le [Wed May 23 16:25:26 CEST 2012] dans le créneau Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]] pour le client Client[1,Mr,Jules,MARTIN]
Rv ajouté
Liste des Rv du médecin Médecin[1,Mme,Marie,PELISSIER], le [Wed May 23 16:25:26 CEST 2012]
Rv[252, Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]], Client[1,Mr,Jules,MARTIN]]
Agenda[Médecin[1,Mme,Marie,PELISSIER],23/05/2012, [Creneau [1, 1, 8:0, 8:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [2, 1, 8:20, 8:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]] Rv[252, Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]], Client[1,Mr,Jules,MARTIN]]] [Creneau [4, 1, 9:0, 9:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [5, 1, 9:20, 9:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [6, 1, 9:40, 10:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [7, 1, 10:0, 10:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [8, 1, 10:20, 10:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [9, 1, 10:40, 11:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [10, 1, 11:0, 11:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [11, 1, 11:20, 11:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [12, 1, 11:40, 12:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [13, 1, 14:0, 14:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [14, 1, 14:20, 14:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [15, 1, 14:40, 15:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [16, 1, 15:0, 15:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [17, 1, 15:20, 15:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [18, 1, 15:40, 16:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [19, 1, 16:0, 16:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [20, 1, 16:20, 16:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [21, 1, 16:40, 17:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [22, 1, 17:0, 17:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [23, 1, 17:20, 17:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [24, 1, 17:40, 18:0,Médecin[1,Mme,Marie,PELISSIER]] null]]
Suppression du Rv ajouté
Rv supprimé
Liste des Rv du médecin Médecin[1,Mme,Marie,PELISSIER], le [Wed May 23 16:25:26 CEST 2012]
Agenda[Médecin[1,Mme,Marie,PELISSIER],23/05/2012, [Creneau [1, 1, 8:0, 8:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [2, 1, 8:20, 8:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [4, 1, 9:0, 9:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [5, 1, 9:20, 9:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [6, 1, 9:40, 10:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [7, 1, 10:0, 10:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [8, 1, 10:20, 10:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [9, 1, 10:40, 11:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [10, 1, 11:0, 11:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [11, 1, 11:20, 11:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [12, 1, 11:40, 12:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [13, 1, 14:0, 14:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [14, 1, 14:20, 14:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [15, 1, 14:40, 15:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [16, 1, 15:0, 15:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [17, 1, 15:20, 15:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [18, 1, 15:40, 16:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [19, 1, 16:0, 16:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [20, 1, 16:20, 16:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [21, 1, 16:40, 17:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [22, 1, 17:0, 17:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [23, 1, 17:20, 17:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [24, 1, 17:40, 18:0,Médecin[1,Mme,Marie,PELISSIER]] null]]

linha 37: a agenda da Sra. PELISSIER, a 23 de maio de 2012. Não há nenhum horário reservado,
linha 39: adição de um compromisso,
linha 42: a nova agenda da Sra. PELISSIER. Está agora reservado um horário para o Sr. MARTIN,
linha 44: o compromisso foi eliminado,
linha 46: a agenda da Sra. PELISSIER mostra que não há nenhum horário reservado.

Consideramos agora que as camadas [DAO] e [métier] estão operacionais. Resta-nos escrever a camada [web] com o framework JSF. Para tal, vamos utilizar os conhecimentos adquiridos no início deste documento.

3.6. A camada [web]

Voltemos à arquitetura que estamos a construir:

Vamos construir a última camada, a camada [web].

3.6.1. O projeto NetBeans

Estamos a criar um projeto Maven:

em [1], criamos um novo projeto,
em [2, 3], um projeto Maven do tipo [Web Application],
em [4], atribuímos-lhe um nome,

em [5], escolhe-se o servidor Glassfish e o Java EE 6 Web,
em [6], o projeto assim criado,
em [7], o projeto após terem sido eliminadas a página [index.jsp] e o pacote presente em [Source Packages],

em [8, 9], nas propriedades do projeto, adiciona-se um framework,
em [10], seleciona-se Java Server Faces,

em [11], a configuração do Java Server Faces. Mantêm-se os valores predefinidos. Note-se que é utilizado o JSF 2,
em [12], o projeto é então alterado em dois pontos: é gerado um ficheiro [web.xml], bem como uma página [index.html].

O ficheiro [web.xml] é o seguinte:


<?xml version="1.0" encoding="UTF-8"?>
<web-app version="3.0" xmlns="http://java.sun.com/xml/ns/javaee" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-app_3_0.xsd">
    <context-param>
        <param-name>javax.faces.PROJECT_STAGE</param-name>
        <param-value>Development</param-value>
    </context-param>
    <servlet>
        <servlet-name>Faces Servlet</servlet-name>
        <servlet-class>javax.faces.webapp.FacesServlet</servlet-class>
        <load-on-startup>1</load-on-startup>
    </servlet>
    <servlet-mapping>
        <servlet-name>Faces Servlet</servlet-name>
        <url-pattern>/faces/*</url-pattern>
    </servlet-mapping>
    <session-config>
        <session-timeout>
            30
        </session-timeout>
    </session-config>
    <welcome-file-list>
        <welcome-file>faces/index.xhtml</welcome-file>
    </welcome-file-list>
</web-app>

Já nos deparámos com este ficheiro.

linhas 7-11: definem o servlet que irá processar todos os pedidos feitos à aplicação. Trata-se do servlet de JSF,
linhas 12-15: definem os URL processados por esta servlet. Trata-se dos URL com o formato /faces/*,
linhas 21-23: definem a página [index.xhtml] como página inicial.

Esta página é a seguinte:


<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html">
  <h:head>
    <title>Facelet Title</title>
  </h:head>
  <h:body>
    Hello from Facelets
  </h:body>
</html>

Já a vimos anteriormente. Podemos executar este projeto:

em [1], executamos o projeto e obtemos o resultado [2] no navegador.

Apresentamos agora o projeto completo para, em seguida, detalhar os seus diferentes elementos.

em [1], as páginas XHTML do projeto,
em [2], os códigos Java,
em [3], os ficheiros de mensagens, uma vez que a aplicação está internacionalizada,

em [4], as dependências do projeto.

3.6.2. As dependências do projeto

Voltemos à arquitetura do projeto:

A camada JSF assenta nas camadas [métier], [DAO] e [JPA]. Estas três camadas estão encapsuladas nos dois projetos Maven que criámos, o que explica as dependências do projeto [4]. Vamos simplesmente mostrar como estas dependências são adicionadas:

no [1], colocaremos «ejb» para indicar que a dependência é de um projeto EJB,
no [2], indicaremos [provided]. Com efeito, o projeto web será implementado em simultâneo com os dois projetos EJB. Por isso, não é necessário incluir os ficheiros JAR do EJB.

3.6.3. A configuração do projeto

A configuração do projeto é a mesma dos projetos JSF que analisámos no início deste documento. Enumeramos os ficheiros de configuração sem os voltar a explicar.

[web.xml]: configura a aplicação web.


<?xml version="1.0" encoding="UTF-8"?>
<web-app version="3.0" xmlns="http://java.sun.com/xml/ns/javaee" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-app_3_0.xsd">
  <context-param>
    <param-name>javax.faces.PROJECT_STAGE</param-name>
    <param-value>Production</param-value>
  </context-param>
  <context-param>
    <param-name>javax.faces.FACELETS_SKIP_COMMENTS</param-name>
    <param-value>true</param-value>
  </context-param>
  <servlet>
    <servlet-name>Faces Servlet</servlet-name>
    <servlet-class>javax.faces.webapp.FacesServlet</servlet-class>
    <load-on-startup>1</load-on-startup>
  </servlet>
  <servlet-mapping>
    <servlet-name>Faces Servlet</servlet-name>
    <url-pattern>/faces/*</url-pattern>
  </servlet-mapping>
  <session-config>
    <session-timeout>
      30
    </session-timeout>
  </session-config>
  <welcome-file-list>
    <welcome-file>faces/index.xhtml</welcome-file>
  </welcome-file-list>
  <error-page>
    <error-code>500</error-code>
    <location>/faces/exception.xhtml</location>
  </error-page>
  <error-page>
    <exception-type>Exception</exception-type>
    <location>/faces/exception.xhtml</location>
  </error-page>

</web-app>

Note-se, na linha 26, que a página [index.xhtml] é a página inicial da aplicação.

[faces-config.xml]: configura a aplicação JSF


<?xml version='1.0' encoding='UTF-8'?>

<!-- =========== FULL CONFIGURATION FILE ================================== -->

<faces-config version="2.0"
              xmlns="http://java.sun.com/xml/ns/javaee"
              xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
              xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-facesconfig_2_0.xsd">

  <application>
    <resource-bundle>
      <base-name>
        messages
      </base-name>
      <var>msg</var>
    </resource-bundle>
    <message-bundle>messages</message-bundle>
  </application>
</faces-config>

[beans.xml]: vazio, mas necessário para a anotação @Named


<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://java.sun.com/xml/ns/javaee"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/beans_1_0.xsd">
</beans>

[styles.css]: a folha de estilo da aplicação


.reservationsHeaders {
   text-align: center;
   font-style: italic;
   color: Snow;
   background: Teal;
}

.creneau {
   height: 25px;
   text-align: center;
   background: MediumTurquoise;
}
.client {
   text-align: left;
   background: PowderBlue;
}

.action {
   width: 6em;
   text-align: left;
   color: Black;
   background: MediumTurquoise;
}
.erreursHeaders {
   background: Teal;
   background-color: #ff6633;
   color: Snow;
   font-style: italic;
   text-align: center

}

.erreurClasse {
   background: MediumTurquoise;
   background-color: #ffcc66;
   height: 25px;
   text-align: center
}

.erreurMessage {
   background: PowderBlue;
   background-color: #ffcc99;
   text-align: left
}

[messages_fr.properties]: o ficheiro de mensagens em francês


# layout
layout.entete=Les M\u00e9decins Associ\u00e9s
layout.basdepage=ISTIA, universit\u00e9 d'Angers
layout.entete.langue1=Fran\u00e7ais
layout.entete.langue2=Anglais
# exceção
exception.header=L'exception suivante s'est produite
exception.httpCode=Code HTTP de l'erreur
exception.message=Message de l'exception
exception.requestUri=Url demand\u00e9e lors de l'erreur
exception.servletName=Nom de la servlet demand\u00e9e lorsque l'erreur s'est produite
# formulário 1
form1.titre=R\u00e9servations
form1.medecin=M\u00e9decin
form1.jour=Jour (jj/mm/aaaa)
form1.button.agenda=Agenda
form1.jour.required=date requise
form1.jour.erreur=date erron\u00e9e
# formulário 2
form2.titre=Agenda de {0} {1} {2} le {3}
form2.titre_detail=Agenda de {0} {1} {2} le {3}
form2.creneauHoraire=Cr\u00e9neau horaire
form2.client=Client
form2.accueil=Accueil
form2.supprimer=Supprimer
form2.reserver=R\u00e9server
# formulário 3
form3.titre=Prise de rendez-vous de {0} {1} {2}, le {3} dans le cr\u00e9neau {4,number,#00}:{5,número,#00} - {6,número,#00}:{7,número,#00}
form3.titre_detail=Prise de rendez-vous de {0} {1} {2}, le {3} dans le cr\u00e9neau {4,number,#00}:{5,número,#00} - {6,número,#00}:{7,número,#00}
form3.client=Client
form3.valider=Valider
form3.annuler=Annuler
# erro
erreur.titre=Une erreur s'est produite.
erreur.message=Message d'erreur
erreur.accueil=Page d'accueil
erreur.classe=Cause

[messages_en.properties]: o ficheiro de mensagens em inglês


# layout
layout.entete=Associated Doctors
layout.basdepage=ISTIA, Angers university
layout.entete.langue1=French
layout.entete.langue2=English
# exceção
exception.header=The following exceptions occurred
exception.httpCode=Error HTTP code
exception.message=Exception message
exception.requestUri=Url targeted when error occurred
exception.servletName=Servlet targeted's name when error occurred
# formulário 1
form1.titre=Reservations
form1.medecin=Doctor
form1.jour=Date (dd/mm/yyyy)
form1.button.agenda=Diary
form1.jour.required=The date is required
form1.jour.erreur=The date is invalid
# formulário 2
form2.titre={0} {1} {2}'' diary on {3}
form2.titre_detail={0} {1} {2}'' diary on {3}
form2.creneauHoraire=Time Period
form2.client=Client
form2.accueil=Welcome Page
form2.supprimer=Delete
form2.reserver=Reserve
# formulário 3
form3.titre=Reservation for {0} {1} {2}, on {3} in the time period {4,number,#00}:{5,número,#00} - {6,número,#00}:{7,número,#00}
form3.titre_detail=Reservation for {0} {1} {2}, on {3} in the time period {4,number,#00}:{5,número,#00} - {6,número,#00}:{7,número,#00}
form3.client=Client
form3.valider=Submit
form3.annuler=Cancel
# erro
erreur.titre=An error occurred
erreur.message=Error message
erreur.accueil=Welcome Page
erreur.classe=Cause

3.6.4. As vistas do projeto

Recorde-se o funcionamento da aplicação. A página inicial é a seguinte:

A partir desta primeira página, o utilizador (Secretariado, Médico) irá realizar uma série de ações. Apresentamo-las abaixo. A vista à esquerda mostra a página a partir da qual o utilizador efetua um pedido; a vista à direita, a resposta enviada pelo servidor.

Por fim, também é possível obter uma página de erros:

Estas diferentes visualizações são obtidas através das seguintes páginas do projeto web:

em [1], as páginas [basdepage, entete, layout] garantem a formatação de todas as visualizações,
em [2], a vista produzida por [layout.xhtml].

A tecnologia utilizada aqui é a dos facelets. Esta foi descrita no parágrafo 2.11. Limitamo-nos a apresentar o código das páginas XHTML utilizadas para a formatação:

[entete.xhtml]


<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html"
      xmlns:f="http://java.sun.com/jsf/core"
      xmlns:ui="http://java.sun.com/jsf/facelets">
  <body>
    <h2><h:outputText value="#{msg['layout.entete']}"/></h2>
    <div align="left">
      <h:commandLink value="#{msg['layout.entete.langue1']}" actionListener="#{changeLocale.setFrenchLocale}"/>
      <h:outputText value=" "/>
      <h:commandLink value="#{msg['layout.entete.langue2']}" actionListener="#{changeLocale.setEnglishLocale}"/>
  </div>
  </body>
</html>

Note-se, nas linhas 10 a 12, os dois links para alterar o idioma da aplicação.

[basdepage.xhtml]


<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html">
  <body>
    <h:outputText value="#{msg['layout.basdepage']}"/>
  </body>
</html>

[layout.xhtml]


<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">

<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html"
      xmlns:f="http://java.sun.com/jsf/core"
      xmlns:ui="http://java.sun.com/jsf/facelets">
  <f:view locale="#{changeLocale.locale}">
    <h:head>
      <title>RdvMedecins</title>
      <h:outputStylesheet library="css" name="styles.css"/>
    </h:head>
    <h:body style="background-image: url('${request.contextPath}/resources/images/standard.jpg');">
      <h:form id="formulaire">
        <table style="width: 1200px">
          <tr>
            <td colspan="2" bgcolor="#ccccff">
              <ui:include src="entete.xhtml"/>
            </td>
          </tr>
          <tr>
            <td style="width: 100px; height: 200px" bgcolor="#ffcccc">
            </td>
            <td>
              <ui:insert name="contenu" >
                <h2>Contenu</h2>
              </ui:insert>
            </td>
          </tr>
          <tr bgcolor="#ffcc66">
            <td colspan="2">
              <ui:include src="basdepage.xhtml"/>
            </td>
          </tr>
        </table>
      </h:form>
    </h:body>
  </f:view>
</html>

Esta página é o modelo (template) da página [index.xhtml]:


<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html"
      xmlns:f="http://java.sun.com/jsf/core"
      xmlns:ui="http://java.sun.com/jsf/facelets">
  <ui:composition template="layout.xhtml">
    <ui:define name="contenu">
      <h:panelGroup rendered="#{form.form1Rendered}">
        <ui:include src="form1.xhtml"/>
      </h:panelGroup>
      <h:panelGroup rendered="#{form.form2Rendered}">
        <ui:include src="form2.xhtml"/>
      </h:panelGroup>
      <h:panelGroup rendered="#{form.form3Rendered}">
        <ui:include src="form3.xhtml"/>
      </h:panelGroup>
      <h:panelGroup rendered="#{form.erreurRendered}">
        <ui:include src="erreur.xhtml"/>
      </h:panelGroup>
    </ui:define>
  </ui:composition>
</html>

As linhas 8 a 21 definem a área denominada «conteúdo» (linha 8) em [layout.xhtml] (linha 7). Trata-se da área central das visualizações:

A página [index.xhtml] é a única página da aplicação. Não haverá, portanto, qualquer navegação entre páginas. Ela apresenta uma das quatro páginas [form1.xhtml, form2.xhtml, form3.xhtml, erreur.xhtml]. Esta apresentação é controlada por quatro valores booleanos [form1Rendered, form2Rendered, form3Rendered, erreurRendered] do bean de formulário que iremos descrever em breve.

3.6.5. Os beans do projeto

As classes do pacote [utils] já foram apresentadas:

a classe [ChangeLocale] é a classe responsável pela mudança de idioma. Já foi analisada (parágrafo 2.4.4).
a classe [Messages] é uma classe que facilita a internacionalização das mensagens de uma aplicação. Foi analisada no parágrafo 2.8.5.7.

3.6.5.1. O bean Application

O bean [Application] é o seguinte:


package beans;

import java.util.ArrayList;
import java.util.HashMap;
import java.util.List;
import java.util.Map;
import javax.annotation.PostConstruct;
import javax.ejb.EJB;
import javax.enterprise.context.ApplicationScoped;
import javax.inject.Named;
import rdvmedecins.jpa.Client;
import rdvmedecins.jpa.Medecin;
import rdvmedecins.metier.service.IMetierLocal;

@Named(value = "application")
@ApplicationScoped
public class Application implements Serializable{

  // camada de negócio
  @EJB
  private IMetierLocal metier;
  // cache
  private List<Medecin> medecins;
  private List<Client> clients;
  private Map<Long, Medecin> hMedecins = new HashMap<Long, Medecin>();
  private Map<Long, Client> hClients = new HashMap<Long, Client>();
  // erros
  private List<Erreur> erreurs = new ArrayList<Erreur>();
  private Boolean erreur = false;

  public Application() {
  }

  @PostConstruct
  public void init() {
    // os médicos e os clientes são armazenados na cache
    try {
      medecins = metier.getAllMedecins();
      clients = metier.getAllClients();
    } catch (Throwable th) {
      // regista-se o erro
      erreur = true;
      erreurs.add(new Erreur(th.getClass().getName(), th.getMessage()));
      while (th.getCause() != null) {
        th = th.getCause();
        erreurs.add(new Erreur(th.getClass().getName(), th.getMessage()));
      }
      return;
    }
    // verificação das listas
    if (medecins.size() == 0) {
      // regista-se o erro
      erreur = true;
      erreurs.add(new Erreur("", "La liste des médecins est vide"));
    }
    if (clients.size() == 0) {
      // regista-se o erro
      erreur = true;
      erreurs.add(new Erreur("", "La liste des clients est vide"));
    }
    // erro?
    if (erreur) {
      return;
    }

    // os dicionários
    for (Medecin m : medecins) {
      hMedecins.put(m.getId(), m);
    }
    for (Client c : clients) {
      hClients.put(c.getId(), c);
    }
  }

  // getters e setters
  ...
}

linhas 15-16: a classe [Application] é um bean com âmbito de aplicação. É criada uma única vez no início do ciclo de vida da aplicação JSF e está acessível a todos os pedidos de todos os utilizadores. Nela colocam-se, geralmente, dados de leitura única. Neste caso, iremos colocar nela a lista de médicos e a lista de clientes. Partimos, portanto, do princípio de que estas listas não se alteram com frequência. As páginas XHTML acedem a ela através do nome «application»,
linhas 20-21: uma referência à interface local do EJB [Metier] será injetada pelo contentor EJB do Glassfish. Recordemos a arquitetura da aplicação:

A aplicação JSF e as aplicações EJB e [Metier] serão executadas na mesma JVM (Java Virtual Machine). Assim, a camada [JSF] irá utilizar a interface local da EJB. Neste caso, o bean da aplicação utiliza a EJB e a [Metier]. Mesmo que não fosse esse o caso, seria normal encontrar aí uma referência à camada [métier]. Trata-se, de facto, de uma informação que pode ser partilhada por todos os pedidos de todos os utilizadores, sendo, portanto, um dado com âmbito Application.

linhas 34-35: o método init é executado imediatamente após a instanciação da classe [Application] (presença da anotação @PostConstruct),
Nas linhas 36 a 73, o método cria os seguintes elementos: a lista de médicos na linha 23, a lista de clientes na linha 24, um dicionário de médicos indexado pelo seu ID na linha 25 e o mesmo para os clientes na linha 26. Podem ocorrer erros. Estes são registados na lista da linha 28.

A classe [Erreur] é a seguinte:


package beans;

public class Erreur {

  public Erreur() {
  }

  // campo
  private String classe;
  private String message;

  // construtor
  public Erreur(String classe, String message){
    this.setClasse(classe);
    this.message=message;
  }

  // getters e setters
...
}

linha 9, o nome de uma classe de exceção, caso tenha sido lançada uma exceção,
linha 10: uma mensagem de erro.

3.6.5.2. O bean [Form]

O seu código é o seguinte:


package beans;

...

@Named(value = "form")
@SessionScoped
public class Form implements Serializable {

  public Form() {
  }

  // bean de aplicação
  @Inject
  private Application application;

  // modelo
  private Long idMedecin;
  private Date jour = new Date();
  private Boolean form1Rendered = true;
  private Boolean form2Rendered = false;
  private Boolean form3Rendered = false;
  private Boolean erreurRendered = false;
  private String form2Titre;
  private String form3Titre;
  private AgendaMedecinJour agendaMedecinJour;
  private Long idCreneau;
  private Medecin medecin;
  private Client client;
  private Long idClient;
  private CreneauMedecinJour creneauChoisi;
  private List<Erreur> erreurs;

  @PostConstruct
  private void init() {
    // A inicialização decorreu corretamente?
    if (application.getErreur()) {
      // recuperar a lista de erros
      erreurs = application.getErreurs();
      // a vista de erros é apresentada
      setForms(false, false, false, true);
    }
  }

  // exibição da vista
  private void setForms(Boolean form1Rendered, Boolean form2Rendered, Boolean form3Rendered, Boolean erreurRendered) {
    this.form1Rendered = form1Rendered;
    this.form2Rendered = form2Rendered;
    this.form3Rendered = form3Rendered;
    this.erreurRendered = erreurRendered;
  }
.................................................
}

linhas 5-7: a classe [Form] é um bean com o nome «form» e com âmbito de sessão. Recorde-se que, nesse caso, a classe deve ser serializável.
linhas 13-14: o bean «form» tem uma referência ao bean «application». Esta referência será injetada pelo contentor de servlets no qual a aplicação é executada (presença da anotação @Inject).
linhas 17-31: o modelo das páginas [form1.xhtml, form2.xhtml, form3.xhtml, erreur.xhtml]. A exibição destas páginas é controlada pelos valores booleanos das linhas 19-22. Note-se que, por predefinição, é a página [form1.xhtml] que é apresentada,
linhas 33-34: o método init é executado logo após a instanciação da classe (presença da anotação @PostConstruct),
linhas 35-41: o método init é utilizado para determinar qual a página que deve ser apresentada em primeiro lugar: normalmente a página [form1.xhtml] (linha 19), a menos que a inicialização da aplicação tenha falhado (linha 36), caso em que será apresentada a página [erreur.xhtml] (linha 40).

A página [erreur.xhtml] é a seguinte:


<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html"
      xmlns:f="http://java.sun.com/jsf/core"
      xmlns:ui="http://java.sun.com/jsf/facelets">

  <body>
    <h2><h:outputText value="#{msg['erreur.titre']}"/></h2>
    <p>
      <h:commandButton value="#{msg['erreur.accueil']}" actionListener="#{form.accueil()}"/>
    </p>
    <hr/>
    <h:dataTable value="#{form.erreurs}" var="erreur" headerClass="erreursHeaders" columnClasses="erreurClasse,erreurMessage">
      <h:column>
        <f:facet name="header">
          <h:outputText value="#{msg['erreur.classe']}"/>
        </f:facet>
        <h:outputText value="#{erreur.classe}"/>
      </h:column>
      <h:column>
        <f:facet name="header">
          <h:outputText value="#{msg['erreur.message']}"/>
        </f:facet>
        <h:outputText value="#{erreur.message}"/>
      </h:column>
    </h:dataTable>
  </body>
</html>

Utiliza uma baliza <h:dataTable> (linhas 14-27) para apresentar a lista de erros. Isto resulta numa página semelhante à seguinte:

Vamos agora definir as diferentes fases do ciclo de vida da aplicação.

3.6.6. Interações entre páginas e modelo

3.6.6.1. A exibição da página inicial

Se tudo correr bem, a primeira página apresentada é a [form1.xhtml]. O resultado é a seguinte visualização:

A página [form1.xhtml] é a seguinte:


<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html"
      xmlns:f="http://java.sun.com/jsf/core"
      xmlns:ui="http://java.sun.com/jsf/facelets">

  <body>
    <h2><h:outputText value="#{msg['form1.titre']}"/></h2>
    <h:panelGrid columns="3">
      <h:panelGroup>
      <div align="center"><h3><h:outputText value="#{msg['form1.medecin']}"/></h3></div>
      </h:panelGroup>
      <h:panelGroup>
      <div align="center"><h3><h:outputText value="#{msg['form1.jour']}"/></h3></div>
      </h:panelGroup>
      <h:panelGroup/>
      <h:selectOneMenu value="#{form.idMedecin}">
        <f:selectItems value="#{form.medecins}" var="medecin" itemLabel="#{medecin.titre} #{medecin.prenom} #{medecin.nom}" itemValue="#{medecin.id}"/>
      </h:selectOneMenu>
      <h:inputText id="jour" value="#{form.jour}"  required="true" requiredMessage="#{msg['form1.jour.required']}" converterMessage="#{msg['form1.jour.erreur']}">
        <f:convertDateTime pattern="dd/MM/yyyy"/>
      </h:inputText>
      <h:message for="jour" styleClass="error"/>
    </h:panelGrid>
    <h:commandButton value="#{msg['form1.button.agenda']}" actionListener="#{form.getAgenda}"/>
  </body>
</html>

Esta página é alimentada pelo seguinte modelo:


@Named(value = "form")
@SessionScoped
public class Form implements Serializable {

  // Bean Application
  @Inject
  private Application application;
  // modelo
  private Long idMedecin;
  private Date jour = new Date();

// lista de médicos
  public List<Medecin> getMedecins() {
    return application.getMedecins();
  }
  // agenda
  public void getAgenda() {
    ...
}

O campo da linha 9 alimenta, em leitura e escrita, o valor da lista da linha 18 da página. Na exibição inicial da página, esta define o valor selecionado na lista suspensa. Na exibição inicial, idMedecin é igual a null, pelo que será selecionado o primeiro médico;
o método das linhas 13-15 gera os elementos da lista suspensa de médicos (linha 19 da página). Cada opção gerada terá como rótulo (itemLabel) o título, apelido e nome próprio do médico e, como valor (itemValue), o ID do médico,
o campo da linha 10 alimenta, em leitura/gravação, o campo de introdução de dados da linha 21 da página. Na exibição inicial, é, portanto, a data de hoje que é apresentada,
linhas 17-19: o método getAgenda gere o clique no botão [Agenda] da linha 26 da página. Como não há navegação (é sempre a página [index.html] que é solicitada), utilizar-se-á frequentemente o atributo actionListener em vez do atributo action. Neste caso, o método chamado no modelo não devolve qualquer resultado.

Quando se clica no botão [Agenda],

são enviados valores: o valor selecionado na lista suspensa de médicos é registado no campo idMedecin do modelo e o dia escolhido no campo «dia»,
é chamado o método getAgenda do modelo.

O método getAgenda é o seguinte:


  // Bean de aplicação
  @Inject
  private Application application;

  // modelo
  private Long idMedecin;
  private Date jour = new Date();
  private Boolean form1Rendered = true;
  private Boolean form2Rendered = false;
  private Boolean form3Rendered = false;
  private Boolean erreurRendered = false;
  private String form2Titre;
  private AgendaMedecinJour agendaMedecinJour;
  private Medecin medecin;
  private List<Erreur> erreurs;

  // agenda
  public void getAgenda() {
    try {
      // procurar o médico
      medecin = application.gethMedecins().get(idMedecin);
      // título do formulário 2
      form2Titre = Messages.getMessage(null, "form2.titre", new Object[]{medecin.getTitre(), medecin.getPrenom(), medecin.getNom(), new SimpleDateFormat("dd MMM yyyy").format(jour)}).getSummary();
      // Agenda do médico para um determinado dia
      agendaMedecinJour = application.getMetier().getAgendaMedecinJour(medecin, jour);
      // exibir o formulário 2
      setForms(false, true, false, false);
    } catch (Throwable th) {
      // visualização dos erros
      prepareVueErreur(th);
    }
  }

  // preparação vueErreur
  private void prepareVueErreur(Throwable th) {
    // cria-se a lista de erros
    erreurs = new ArrayList<Erreur>();
    erreurs.add(new Erreur(th.getClass().getName(), th.getMessage()));
    while (th.getCause() != null) {
      th = th.getCause();
      erreurs.add(new Erreur(th.getClass().getName(), th.getMessage()));
    }
// a visualização dos erros é apresentada
    setForms(false, false, false, true);
}

Recorde-se o que o método getAgenda deve apresentar:

linha 21: recupera-se o médico selecionado no dicionário de médicos, que foi armazenado no bean application. Para tal, utiliza-se o seu ID, que foi enviado para idMedecin,
linha 23: prepara-se o título da página [form2.xhtml] que vai ser apresentada. Esta mensagem é retirada do ficheiro de mensagens para que possa ser internacionalizada. Esta técnica foi descrita no parágrafo 2.8.5.7, página 135.
linha 25: recorre-se à camada [métier] para calcular a agenda do médico selecionado para o dia selecionado,
linha 27: é exibido o [form2.xhtml],
linha 28: se ocorrer uma exceção, é então criada uma lista de erros (linhas 37-42) e a página [erreur.xhtml] é apresentada (linha 44).

3.6.6.2. Exibir a agenda de um médico

A página [form2.xhtml] corresponde à seguinte visualização:

O código da página [form2.xhtml] é o seguinte:


<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html"
      xmlns:f="http://java.sun.com/jsf/core"
      xmlns:ui="http://java.sun.com/jsf/facelets"
      xmlns:c="http://java.sun.com/jsp/jstl/core">

  <body>
    <h2><h:outputText value="#{form.form2Titre}"/></h2>
    <h:commandButton value="#{msg['form2.accueil']}" action="#{form.accueil}" />
    <h:dataTable value="#{form.agendaMedecinJour.creneauxMedecinJour}" var="creneauMedecinJour" headerClass="reservationsHeaders" columnClasses="creneau,client,action">
      <h:column>
        <f:facet name="header">
          <h:outputText value="#{msg['form2.creneauHoraire']}"/>
        </f:facet>
        <h:outputText value="#{creneauMedecinJour.creneau.hdebut}:#{creneauMedecinJour.creneau.mdebut} - #{creneauMedecinJour.creneau.hfin}:#{creneauMedecinJour.creneau.mfin}" />
      </h:column>
      <h:column>
        <f:facet name="header">
          <h:outputText value="#{msg['form2.client']}"/>
        </f:facet>
        <c:if test="#{creneauMedecinJour.rv==null}">
          <h:outputText value=""/>
          <c:otherwise>
            <h:outputText value="#{creneauMedecinJour.rv.client.titre} #{creneauMedecinJour.rv.client.prenom} #{creneauMedecinJour.rv.client.nom}"/>
          </c:otherwise>
        </c:if>
      </h:column>
      <h:column>
        <f:facet name="header"/>
        <h:commandLink action="#{form.action()}" value="#{creneauMedecinJour.rv==null ? msg['form2.reserver'] : msg['form2.supprimer']}">
          <f:setPropertyActionListener value="#{creneauMedecinJour.creneau.id}" target="#{form.idCreneau}"/>
        </h:commandLink>
      </h:column>
    </h:dataTable>
  </body>
</html>

Recorde-se que o método getAgenda inicializou dois campos no modelo:


// modelo
  private String form2Titre;
private AgendaMedecinJour agendaMedecinJour;

Estes dois campos alimentam a página [form2.xhtml]:

linha 10, o título da página,
linha 12: a agenda do médico é apresentada por uma baliza <h:dataTable> com três colunas,
linhas 13-18: a primeira coluna apresenta os horários disponíveis,
linhas 19-30: a segunda coluna apresenta o nome do cliente que, eventualmente, reservou o horário ou nada, caso contrário. Para efetuar esta escolha, utilizam-se as balizas da biblioteca JSTL Core referenciada na linha 7,
linhas 30-35: a terceira coluna apresenta o link [Réserver] se o intervalo de tempo estiver livre, e o link [Supprimer] se o intervalo de tempo estiver ocupado.

Os links da terceira coluna estão associados ao seguinte modelo:


// modelo
  private Long idCreneau;

  // ação em RV
  public void action() {
    ...
}

o método action é chamado quando o utilizador clica no link Reservar / Eliminar (linha 32). Note-se que aqui foi utilizado o atributo action. O método a que este atributo aponta deve ter a assinatura String action(), uma vez que o método tem de devolver uma chave de navegação. No entanto, neste caso, a assinatura é `void action()`. Isto não provocou qualquer erro e pode-se supor que, neste caso, não há navegação. Era isso que se pretendia. Substituir `actionListener` por `action` provocava um mau funcionamento,
o campo idCreneau da linha 2 irá recuperar o ID do intervalo horário do link em que se clicou (linha 33 da página).

3.6.6.3. Eliminação de um compromisso

Vamos analisar o código que gere a eliminação de um compromisso. Isso corresponde à seguinte sequência de vistas:

O código relacionado com esta operação é o seguinte:


// bean Application
  @Inject
  private Application application;

  // modelo
  private Boolean form1Rendered = true;
  private Boolean form2Rendered = false;
  private Boolean form3Rendered = false;
  private Boolean erreurRendered = false;
  private AgendaMedecinJour agendaMedecinJour;
  private Long idCreneau;
  private CreneauMedecinJour creneauChoisi;
  private List<Erreur> erreurs;

  // ação sobre RV
  public void action() {
    // procura-se um horário disponível na agenda
    int i = 0;
    Boolean trouvé = false;
    while (!trouvé && i < agendaMedecinJour.getCreneauxMedecinJour().length) {
      if (agendaMedecinJour.getCreneauxMedecinJour()[i].getCreneau().getId() == idCreneau) {
        trouvé = true;
      } else {
        i++;
      }
    }
    // Encontrou-se alguma?
    if (!trouvé) {
      // É estranho — volta a apresentar o form2
      setForms(false, true, false, false);
      return;
    }
    // Encontrámos
    creneauChoisi = agendaMedecinJour.getCreneauxMedecinJour()[i];
    // de acordo com a ação pretendida
    if (creneauChoisi.getRv() == null) {
      reserver();
    } else {
      supprimer();
    }
  }
  // reserva

  public void reserver() {
    ...
  }

  public void supprimer() {
    try {
      // eliminação de um compromisso
      application.getMetier().supprimerRv(creneauChoisi.getRv());
      // atualiza-se a agenda
      agendaMedecinJour = application.getMetier().getAgendaMedecinJour(medecin, jour);
      // exibe o form2
      setForms(false, true, false, false);
    } catch (Throwable th) {
      // visualização de erros
      prepareVueErreur(th);
    }
  }

linha 16: quando o método action é iniciado, o ID do intervalo horário selecionado foi gravado em idCreneau (linha 11),
linhas 18-26: procura-se recuperar o intervalo horário a partir do seu id (linha 21). Procura-se no calendário atual, agendaMedecinJour da linha 10. Normalmente, deve ser encontrado. Se não for o caso, não se faz nada (linhas 28-32),
linha 34: se tivermos encontrado o intervalo de tempo procurado, recuperamos uma referência que armazenamos na linha 12,
linha 36: verifica-se se o intervalo de tempo selecionado tinha um compromisso. Se sim, este é eliminado (linha 39); caso contrário, reserva-se um (linha 37),
linha 51: a consulta do intervalo escolhido é eliminada. É a camada [métier] que realiza esta tarefa,
linha 53: solicita-se à camada [métier] a nova agenda do médico. É claro que aí se verá menos uma consulta. Mas, como a aplicação é multiutilizador, é possível ver as alterações feitas por outros utilizadores,
linha 55: volta a ser apresentada a página [form2.xhtml],
linha 58: uma vez que a camada [métier] foi solicitada, podem ocorrer exceções. Neste caso, a pilha de exceções é registada na lista de erros da linha 13 e exibida através da vista [erreur.xhtml].

3.6.6.4. Marcação de consultas

A marcação de consultas segue a seguinte sequência:

O modelo envolvido nesta ação é o seguinte:


// modelo
  private Date jour = new Date();
  private Boolean form1Rendered = true;
  private Boolean form2Rendered = false;
  private Boolean form3Rendered = false;
  private Boolean erreurRendered = false;
  private String form3Titre;
  private AgendaMedecinJour agendaMedecinJour;
  private Medecin medecin;
  private CreneauMedecinJour creneauChoisi;
  private List<Erreur> erreurs;

  // ação no RV
  public void action() {
...
    // foi encontrado
    creneauChoisi = agendaMedecinJour.getCreneauxMedecinJour()[i];
    // de acordo com a ação pretendida
    if (creneauChoisi.getRv() == null) {
      reserver();
    } else {
      supprimer();
    }
  }
  // reserva

    public void reserver() {
    try {
      // título do formulário 3
      form3Titre = Messages.getMessage(null, "form3.titre", new Object[]{medecin.getTitre(), medecin.getPrenom(), medecin.getNom(), new SimpleDateFormat("dd MMM yyyy").format(jour),
                creneauChoisi.getCreneau().getHdebut(), creneauChoisi.getCreneau().getMdebut(), creneauChoisi.getCreneau().getHfin(), creneauChoisi.getCreneau().getMfin()}).getSummary();
      // cliente selecionado na lista suspensa
      idClient=null;
      // é apresentado o formulário 3
      setForms(false, false, true, false);
    } catch (Throwable th) {
      // visualização de erros
      prepareVueErreur(th);
    }
  }

linha 14: se o intervalo de tempo escolhido não tiver qualquer compromisso, trata-se de uma reserva,
linha 30: prepara-se o título da página [form3.xhtml] com a mesma técnica utilizada para o título da página [form2.xhtml],
linha 34: neste formulário, existe um menu suspenso cujo valor é fornecido por idClient. Define-se o valor deste campo para null para não selecionar ninguém,
linha 36: exibe-se a página [form3.xhtml],
linha 39: ou a página de erros, caso tenha ocorrido uma exceção.

A página [form3.xhtml] é a seguinte:


<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html"
      xmlns:f="http://java.sun.com/jsf/core"
      xmlns:ui="http://java.sun.com/jsf/facelets">

  <body>
    <h2><h:outputText value="#{form.form3Titre}"/></h2>
    <h:panelGrid columns="2">
      <h:outputText value="#{msg['form3.client']}"/>
      <h:selectOneMenu value="#{form.idClient}">
        <f:selectItems value="#{form.clients}" var="client" itemLabel="#{client.titre} #{client.prenom} #{client.nom}" itemValue="#{client.id}"/>
      </h:selectOneMenu>
      <h:panelGroup>
        <h:commandButton value="#{msg['form3.valider']}" actionListener="#{form.validerRv}" />
        <h:commandButton value="#{msg['form3.annuler']}" actionListener="#{form.annulerRv}"/>
      </h:panelGroup>
    </h:panelGrid>
  </body>
</html>

Esta página é alimentada pelo seguinte modelo:


// bean Application
  @Inject
  private Application application;

  // modelo
  private Long idClient;

  // lista de clientes
  public List<Client> getClients() {
    return application.getClients();
  }

linha 6: o n.º do cliente preenche o atributo value da lista suspensa de clientes na linha 12 da página. Este atributo define o elemento selecionado na lista suspensa,
linhas 9-11: o método getClients preenche o conteúdo do menu suspenso (linha 13). O texto (itemLabel) de cada opção é [Titre Prénom Nom] do cliente, e o valor associado (itemValue) é o ID do cliente. É, portanto, este valor que será enviado.

3.6.6.5. Validação de um compromisso

A validação de uma marcação corresponde à seguinte sequência:

e corresponde ao clique no botão [Valider]:


        <h:commandButton value="#{msg['form3.valider']}" actionListener="#{form.validerRv}" />

É, portanto, o método [Form].validerRv que irá gerir este evento. O seu código é o seguinte:


  // bean da aplicação
  @Inject
  private Application application;

  // modelo
  private Date jour = new Date();
  private Boolean form1Rendered = true;
  private Boolean form2Rendered = false;
  private Boolean form3Rendered = false;
  private Boolean erreurRendered = false;
  private Long idCreneau;
  private Long idClient;
  private List<Erreur> erreurs;

  // validação de compromisso
  public void validerRv() {
    try {
      // recupera-se uma instância do intervalo horário selecionado
      Creneau creneau = application.getMetier().getCreneauById(idCreneau);
      // adiciona-se o compromisso
      application.getMetier().ajouterRv(jour, creneau, application.gethClients().get(idClient));
      // atualiza-se a agenda
      agendaMedecinJour = application.getMetier().getAgendaMedecinJour(medecin, jour);
      // exibe-se o form2
      setForms(false, true, false, false);
    } catch (Throwable th) {
      // visualização de erros
      prepareVueErreur(th);
    }
}

linha 12: antes de o método validerRv ser executado, o campo idClient recebeu o ID do cliente selecionado pelo utilizador,
linha 19: a partir do ID do intervalo horário memorizado numa etapa anterior (o bean tem alcance de sessão), solicita-se à camada [métier] uma referência ao próprio intervalo horário,
linha 21: solicita-se à camada [métier] que adicione uma consulta para o dia escolhido (dia), o intervalo horário escolhido (intervalo) e o cliente escolhido (idClient),
linha 23: solicita-se à camada [métier] que atualize a agenda do médico. Ver-se-á a consulta adicionada, bem como todas as alterações que outros utilizadores da aplicação possam ter feito,
linha 25: volta a apresentar-se a agenda [form2.xhtml],
linha 28: exibe-se a página de erro caso ocorra algum erro.

3.6.6.6. Cancelamento de uma marcação

Isto corresponde à seguinte sequência:

O botão [Annuler] na página [form3.xhtml] é o seguinte:


        <h:commandButton value="#{msg['form3.annuler']}" actionListener="#{form.annulerRv}"/>

O método [Form].annulerRv é, portanto, chamado:


  // cancelamento da marcação
  public void annulerRv() {
    // exibe o formulário 2
    setForms(false, true, false, false);
}

3.6.6.7. Voltar à página inicial

Resta ainda uma ação a analisar, a da sequência seguinte:

O código do botão [Accueil] na página [form2.xhtml] é o seguinte:


    <h:commandButton value="#{msg['form2.accueil']}" action="#{form.accueil}" />

O método [Form].accueil é o seguinte:


  public void accueil() {
    // exibe a página inicial
    setForms(true, false, false, false);
}

3.7. Conclusion

Criámos a seguinte aplicação:

Concentrámo-nos mais nas funcionalidades da aplicação do que na sua apresentação ao utilizador. Esta será melhorada com a utilização da biblioteca de componentes PrimeFaces. Criámos uma aplicação básica, mas que, mesmo assim, é representativa de uma arquitetura Java EE em camadas, utilizando EJB. A aplicação pode ser melhorada de várias formas:

é necessária uma autenticação. Nem todos têm autorização para adicionar/eliminar compromissos,
deveria ser possível percorrer a agenda para a frente e para trás ao procurar um dia com horários disponíveis,
deveria ser possível solicitar a lista dos dias em que existem horários livres para um médico. Com efeito, se este for oftalmologista, as suas consultas são geralmente marcadas com seis meses de antecedência,
...

3.8. Testes com o Eclipse

3.8.1. A camada [DAO]

em [1], importa-se o projeto EJB da camada [DAO] e o seu cliente,
em [2], seleciona-se o projeto EJB da camada [DAO] e executa-se [3],
em [4], executa-se num servidor,

em [5], apenas o servidor Glassfish é proposto, pois é o único que possui um contentor EJB,
no [6], o módulo EJB foi implementado,

no [7], são apresentados os registos:

Infos: Hibernate Validator 4.2.0.Final

Infos: Created EjbThreadPoolExecutor with thread-core-pool-size 16 thread-max-pool-size 32 thread-keep-alive-seconds 60 thread-queue-capacity 2147483647 allow-core-thread-timeout false
...

Infos: EJB5181:Portable JNDI names for EJB DaoJpa: [java:global/mv-rdvmedecins-ejb-dao-jpa/DaoJpa!rdvmedecins.dao.IDaoRemote, java:global/mv-rdvmedecins-ejb-dao-jpa/DaoJpa!rdvmedecins.dao.IDaoLocal]
Infos: EJB5182:Glassfish-specific (Non-portable) JNDI names for EJB DaoJpa: [rdvmedecins.dao#rdvmedecins.dao.IDaoRemote, rdvmedecins.dao]
Infos: mv-rdvmedecins-ejb-dao-jpa a été déployé en 5 523 ms.

São os mesmos que tínhamos com o NetBeans.

em [7A] [7B] executa-se o teste JUnit do cliente,

em [8], o teste é bem-sucedido,
em [9], os registos da consola.

Em [10], descarrega-se a aplicação EJB.

3.8.2. A fralda [métier]

em [1], importam-se os quatro projetos Maven da camada [métier],
em [2], seleciona-se o projeto da empresa e executa-se-o em [3], num servidor Glassfish [4] [5],

em [6], o projeto empresarial foi implementado no Glassfish,

em [7], analisamos os registos do Glassfish,

Infos: EJB5181:Portable JNDI names for EJB DaoJpa: [java:global/mv-rdvmedecins-metier-dao-ear/mv-rdvmedecins-ejb-dao-jpa-1.0-SNAPSHOT/DaoJpa!rdvmedecins.dao.IDaoLocal, java:global/mv-rdvmedecins-metier-dao-ear/mv-rdvmedecins-ejb-dao-jpa-1.0-SNAPSHOT/DaoJpa!rdvmedecins.dao.IDaoRemote]
Infos: EJB5182:Glassfish-specific (Non-portable) JNDI names for EJB DaoJpa: [rdvmedecins.dao#rdvmedecins.dao.IDaoRemote, rdvmedecins.dao]
Infos: EJB5181:Portable JNDI names for EJB Metier: [java:global/mv-rdvmedecins-metier-dao-ear/mv-rdvmedecins-ejb-metier-1.0-SNAPSHOT/Metier!rdvmedecins.metier.service.IMetierLocal, java:global/mv-rdvmedecins-metier-dao-ear/mv-rdvmedecins-ejb-metier-1.0-SNAPSHOT/Metier!rdvmedecins.metier.service.IMetierRemote]
Infos: EJB5182:Glassfish-specific (Non-portable) JNDI names for EJB Metier: [rdvmedecins.metier.service.IMetierRemote#rdvmedecins.metier.service.IMetierRemote, rdvmedecins.metier.service.IMetierRemote]

Na linha 3, anotamos o nome portátil do EJB [Metier] e colamo-lo na consola do cliente deste EJB:


public class ClientRdvMedecinsMetier {

  // o nome da interface remota do EJB [Metier]
  private static String IDaoRemoteName = "java:global/mv-rdvmedecins-metier-dao-ear/mv-rdvmedecins-ejb-metier-1.0-SNAPSHOT/Metier!rdvmedecins.metier.service.IMetierRemote";
  // data de hoje
private static Date jour = new Date();

no [8], executamos o cliente de consola,
no [9], os seus registos.

em [10], descarrega-se a aplicação empresarial;

3.8.3. A camada [web]

em [1], importam-se os três projetos Maven da camada [web]. O projeto com a extensão «ear» é o projeto empresarial que deve ser implementado no Glassfish,
em [2], executa-se o projeto,

no servidor Glassfish [3],
em [4], a aplicação empresarial foi corretamente implementada,

em [5], solicitamos o URL da aplicação no navegador interno do Eclipse.
