14. [TD]: Web-expositie van de laag [metier]

Trefwoorden: meerlaagse architectuur, Spring, afhankelijkheidsinjectie, webservice / jSON, client / server.

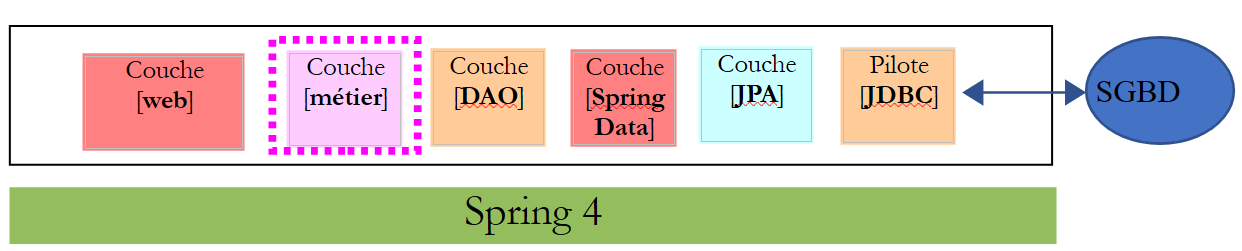

Laten we terugkeren naar de huidige architectuur van de TD-applicatie:

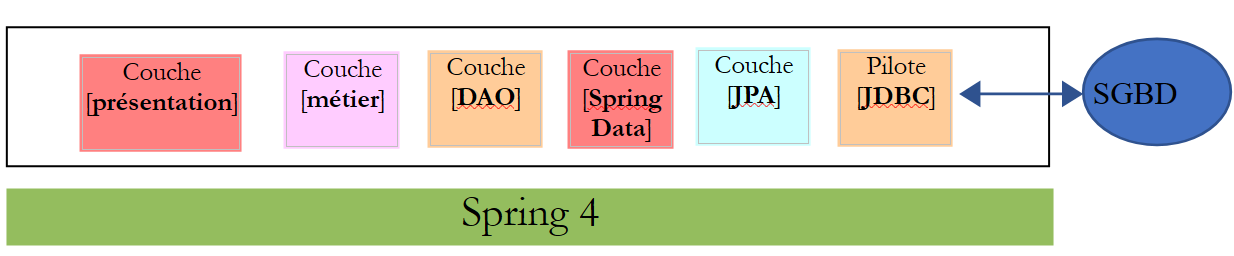

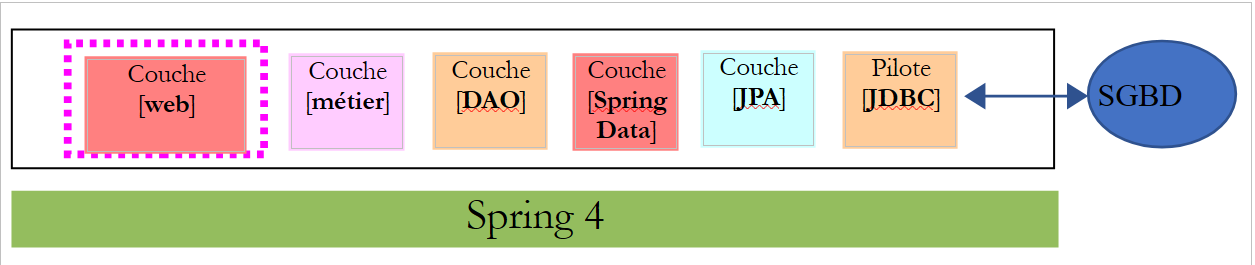

We gaan deze architectuur uitbreiden naar de volgende:

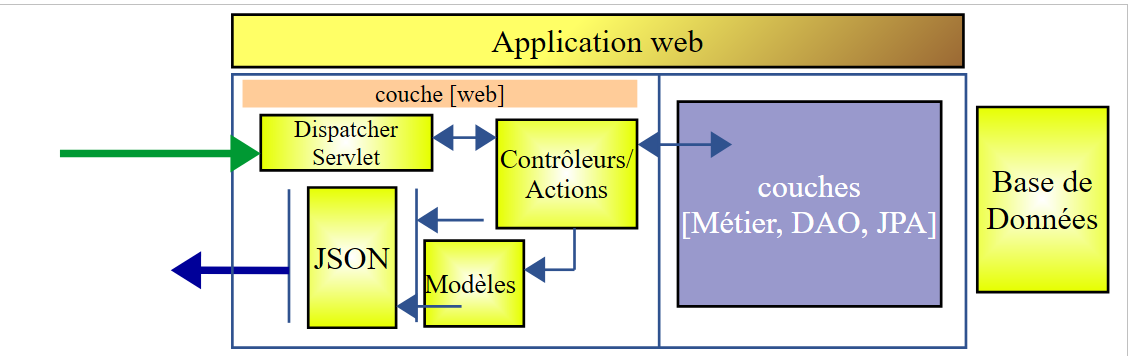

om de interface [IMetier] van de bedrijfslaag op het web beschikbaar te maken. Hiervoor volgen we de methodologie die in paragraaf 13.5 wordt beschreven.

14.1. Support



De projecten van dit hoofdstuk zijn te vinden in de map [support / chap-14].

14.2. Het Eclipse-project van de laag [métier]



14.2.1. Maven-configuratie

Het project van de laag [métier] is een Maven-project dat is geconfigureerd via het volgende bestand [pom.xml]:


<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/maven-v4_0_0.xsd"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
    <modelVersion>4.0.0</modelVersion>
    <groupId>istia.st.elections</groupId>
    <artifactId>elections-metier-dao-spring-data</artifactId>
    <version>0.1.0</version>

    <!-- afhankelijkheden -->
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>1.2.7.RELEASE</version>
    </parent>
    <dependencies>
        <!-- laag [DAO] -->
        <dependency>
            <groupId>istia.st.elections</groupId>
            <artifactId>elections-dao-spring-data-01</artifactId>
            <version>0.0.1-SNAPSHOT</version>
        </dependency>
        <!-- Spring Boot -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot</artifactId>
            <scope>test</scope>
        </dependency>
        <!-- Spring Boot Test -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>

    <properties>
        <!-- gebruik UTF-8 voor alles -->
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <java.version>1.8</java.version>
    </properties>

    <build>
        <plugins>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-surefire-plugin</artifactId>
                <version>2.18.1</version>
            </plugin>
        </plugins>
    </build>
</project>
  • regels 18-22: de afhankelijkheid van de laag [DAO] die in paragraaf 12 is opgebouwd;
  • regels 23-34: de afhankelijkheden die nodig zijn voor de tests;

14.2.2. Spring-configuratie



Het project van de laag [métier] is een Spring-project dat is geconfigureerd via het volgende bestand [MetierConfig]:


package elections.metier.config;

import org.springframework.context.annotation.ComponentScan;
import org.springframework.context.annotation.Import;

import elections.dao.config.DaoConfig;

@Import({ DaoConfig.class })
@ComponentScan({ "elections.metier.service" })
public class MetierConfig {
}
  • we gebruiken hier niet de notatie [@Configuration], die van de klasse een Spring-configuratieklasse maakt. De aanwezigheid van de annotaties [@Import, @ComponentScan] maakt er automatisch een configuratieklasse van;
  • regel 8: we importeren het configuratiebestand van de laag [DAO]. We beschikken dan over alle beans die in dit bestand zijn gedefinieerd;
  • regel 9: andere Spring-beans zijn te vinden in de map [elections.metier.service];

14.2.3. Implementatie van de laag [métier]



De implementatie van de laag [métier] is dezelfde als die welke in paragraaf 8.5 is gedefinieerd.

14.2.4. De test van de laag [métier]



De testklasse is de klasse die in paragraaf 8.6 wordt beschreven.

Te doen: implementeer het project van de laag [métier] en doorloop de unit-test ervan. Genereer het archief van de laag in de lokale Maven-repository (run as/ Maven / install).

14.3. Het Eclipse-project van de laag [web]

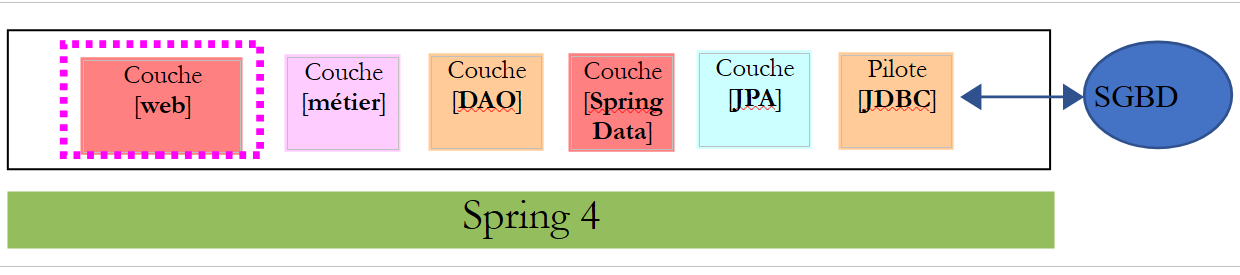

De weblaag is een Spring-laag MVC:

Het Eclipse-project heeft de volgende structuur:

  • [Boot.java] is de klasse die de webservice start;
  • [WebConfig.java] is de configuratieklasse van de webservice;
  • [Response.java] is het antwoord dat wordt gegenereerd door de verschillende URL-klassen van de webservice;
  • [ElectionsController] is de implementatieklasse van de webservice;

14.4. Maven-configuratie

Het project is een Maven-project dat is geconfigureerd via het volgende bestand [pom.xml]:


<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <groupId>istia.st.elections</groupId>
    <artifactId>elections-webjson-metier-dao-spring-data</artifactId>
    <version>0.0.1-SNAPSHOT</version>

    <name>elections-webjson-metier-dao-spring-data</name>
    <description>couche métier exposée comme un service web / jSON</description>

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>1.2.7.RELEASE</version>
    </parent>

    <dependencies>
        <!-- bedrijfslaag -->
        <dependency>
            <groupId>istia.st.elections</groupId>
            <artifactId>elections-metier-dao-spring-data</artifactId>
            <version>0.1.0</version>
        </dependency>
        <!-- laag MVC -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
    </dependencies>

    <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <java.version>1.8</java.version>
    </properties>

    <build>
        <plugins>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-surefire-plugin</artifactId>
                <version>2.18.1</version>
            </plugin>
        </plugins>
    </build>

</project>
  • regels 19-23: de afhankelijkheid van het archief van de laag [métier]. Dit is het archief dat we in paragraaf 14 hebben aangemaakt;
  • regels 25-28: de afhankelijkheid voor een Spring-applicatie MVC;

14.5. Spring-configuratie



De klasse [WebConfig] configureert de webservice:


package elections.webjson.config;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.beans.factory.config.ConfigurableBeanFactory;
import org.springframework.boot.context.embedded.EmbeddedServletContainerFactory;
import org.springframework.boot.context.embedded.ServletRegistrationBean;
import org.springframework.boot.context.embedded.tomcat.TomcatEmbeddedServletContainerFactory;
import org.springframework.context.ApplicationContext;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.ComponentScan;
import org.springframework.context.annotation.Import;
import org.springframework.context.annotation.Scope;
import org.springframework.web.context.WebApplicationContext;
import org.springframework.web.servlet.DispatcherServlet;
import org.springframework.web.servlet.config.annotation.EnableWebMvc;

import com.fasterxml.jackson.databind.ObjectMapper;

import elections.metier.config.MetierConfig;

@EnableWebMvc
@Import({ MetierConfig.class })
@ComponentScan({ "elections.webjson.service" })
public class WebConfig {
    // -------------------------------- configuratie van de [web]-laag
    @Autowired
    private ApplicationContext context;

    @Bean
    public DispatcherServlet dispatcherServlet() {
        DispatcherServlet servlet = new DispatcherServlet((WebApplicationContext) context);
        return servlet;
    }

    @Bean
    public ServletRegistrationBean servletRegistrationBean(DispatcherServlet dispatcherServlet) {
        return new ServletRegistrationBean(dispatcherServlet, "/*");
    }

    @Bean
    public EmbeddedServletContainerFactory embeddedServletContainerFactory() {
        return new TomcatEmbeddedServletContainerFactory("", 8080);
    }
    // mapper jSON
    @Bean
    @Scope(value = ConfigurableBeanFactory.SCOPE_PROTOTYPE)
    public ObjectMapper jsonMapper() {
        return new ObjectMapper();
    }

}
  • De betekenis van deze configuratie is uitgelegd in paragraaf 13.5.3.1. We lichten alleen de nieuwe elementen toe:
  • regel 22: het configuratiebestand van de laag [métier] wordt geïmporteerd om gebruik te kunnen maken van alle beans daarin;
  • regel 23: er wordt aangegeven dat er nog andere beans te vinden zijn in de map [elections.webjson.server.service];

14.6. De startklasse van de webservice



De klasse [Boot] start de webservice als volgt:


package elections.webjson.boot;

import org.springframework.boot.SpringApplication;

import elections.webjson.config.WebConfig;

public class Boot {

    public static void main(String[] args) {
        SpringApplication.run(WebConfig.class, args);
    }
}
  • regel 10: de statische methode [SpringApplication.run] zal het configuratiebestand [WebConfig] gebruiken. Vanwege de annotatie [@EnableAutoConfiguration] zal Spring Boot de Tomcat-server starten en de webservice daarop implementeren;

14.7. Het antwoord van de webservice URL



Alle URL van de webservice / jSON sturen hetzelfde type antwoord:


package elections.webjson.service;

import java.util.List;

public class Response<T> {

    // ----------------- eigenschappen
    // status van de bewerking
    private int status;
    // eventuele foutmeldingen
    private List<String> messages;
    // de inhoud van het antwoord
    private T body;

    // constructors
    public Response() {

    }

    public Response(int status, List<String> messages, T body) {
        this.status = status;
        this.messages = messages;
        this.body = body;
    }

    // getters en setters
...
}

Deze klasse is in paragraaf 13.5.5.3 besproken en onderzocht.

14.8. De implementatie van de webservice / jSON



De webservice / jSON wordt geïmplementeerd door de volgende klasse [ElectionsController]:


package elections.webjson.service;

import java.util.ArrayList;
import java.util.List;

import javax.servlet.http.HttpServletRequest;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RequestMethod;
import org.springframework.web.bind.annotation.ResponseBody;

import com.fasterxml.jackson.core.JsonProcessingException;
import com.fasterxml.jackson.databind.ObjectMapper;

import elections.dao.entities.ElectionsConfig;
import elections.dao.entities.ElectionsException;
import elections.metier.service.IElectionsMetier;

@Controller
public class ElectionsController {

    // Spring-afhankelijkheden
    @Autowired
    private ObjectMapper jsonMapper;

    @Autowired
    private IElectionsMetier metier;

    @RequestMapping(value = "/getElectionsConfig", method = RequestMethod.GET, produces = "application/json; charset=UTF-8")
    @ResponseBody
    public String getElectionsConfig() throws JsonProcessingException {
        // antwoord
        Response<ElectionsConfig> response;
        try {
            response = new Response<>(0, null,
                    new ElectionsConfig(metier.getNbSiegesAPourvoir(), metier.getSeuilElectoral()));
        } catch (ElectionsException e1) {
            response = new Response<>(e1.getCode(), e1.getErreurs(), null);
        } catch (RuntimeException e2) {
            response = new Response<>(1000, getErreursForException(e2), null);
        }
        // antwoord
        return jsonMapper.writeValueAsString(response);
    }

    @RequestMapping(value = "/getListesElectorales", method = RequestMethod.GET, produces = "application/json; charset=UTF-8")
    @ResponseBody
    public String getListesElectorales() throws JsonProcessingException {
        throw new UnsupportedOperationException("Not supported yet");
    }

    @RequestMapping(value = "/setListesElectorales", method = RequestMethod.POST, consumes = "application/json; charset=UTF-8", produces = "application/json; charset=UTF-8")
    @ResponseBody
    public String setListesElectorales(HttpServletRequest request) throws JsonProcessingException {
        throw new UnsupportedOperationException("Not supported yet");
    }

    @RequestMapping(value = "/calculerSieges", method = RequestMethod.POST, consumes = "application/json; charset=UTF-8", produces = "application/json; charset=UTF-8")
    @ResponseBody
    public String calculerSieges(HttpServletRequest request) throws JsonProcessingException {
        throw new UnsupportedOperationException("Not supported yet");
    }

    // privé-methoden -----------------------------
    // lijst met foutmeldingen van een RuntimeException
    private List<String> getErreursForException(Exception e) {
        // de lijst met foutmeldingen van de uitzondering wordt opgehaald
        Throwable cause = e;
        List<String> erreurs = new ArrayList<>();
        while (cause != null) {
            // de melding wordt alleen opgehaald als deze !=null is en niet leeg
            String message = cause.getMessage();
            if (message != null) {
                message = message.trim();
                if (message.length() != 0) {
                    erreurs.add(message);
                }
            }
            // volgende oorzaak
            cause = cause.getCause();
        }
        return erreurs;
    }

}

Opdracht: vul, in navolging van wat in paragraaf 13.5.5 is gedaan, de code van de klasse [ElectionsController] aan.

Opmerkingen:

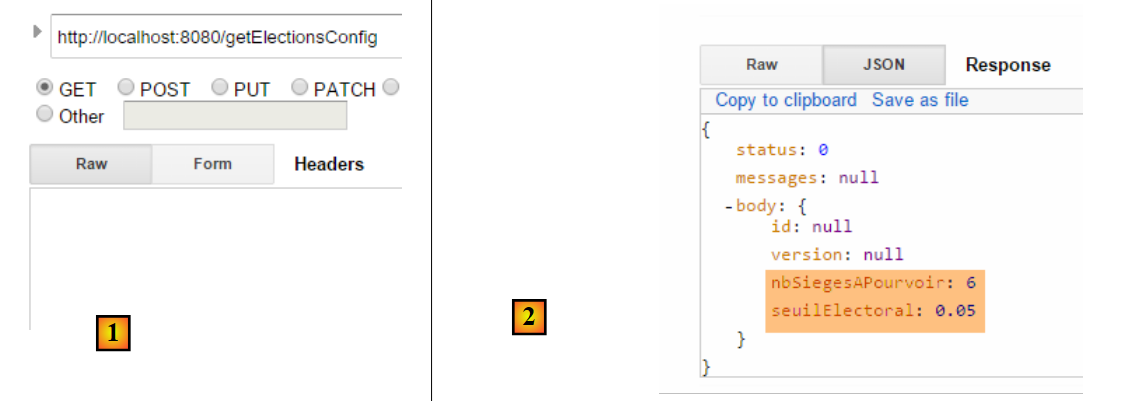

  • er zijn hier geen jSON-filters omdat de tabellen [CONF] en [LISTES] niet via een vreemde-sleutelrelatie met elkaar zijn gekoppeld, wat de code van de webservice aanzienlijk vereenvoudigt;
  • vergeet niet de verschillende benodigde Spring-annotaties toe te voegen;
  • we geven de URL de naam van de bijbehorende methoden;

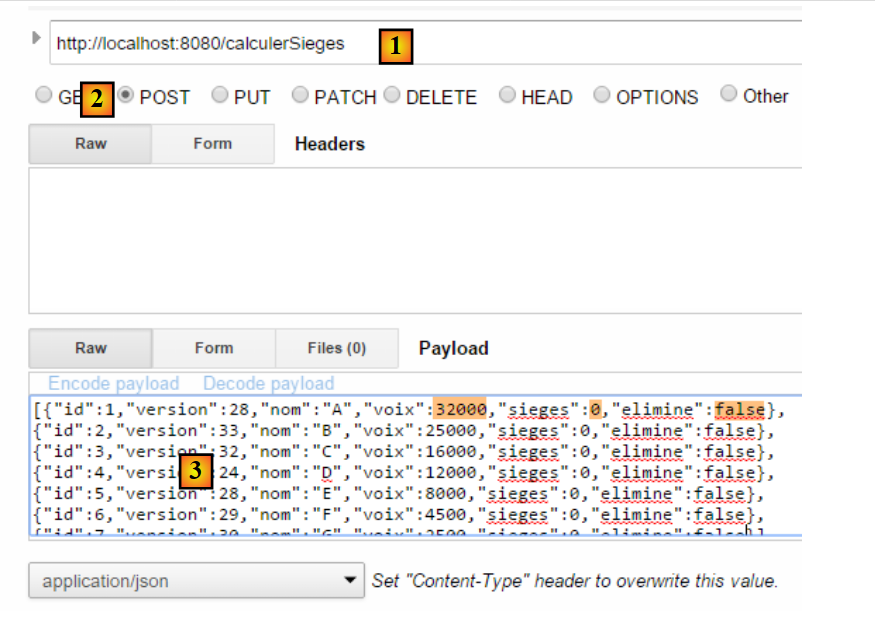

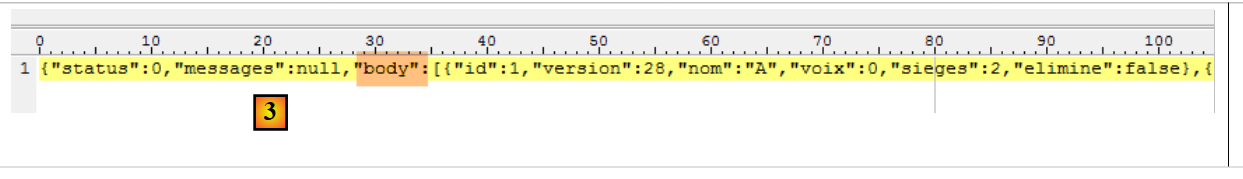

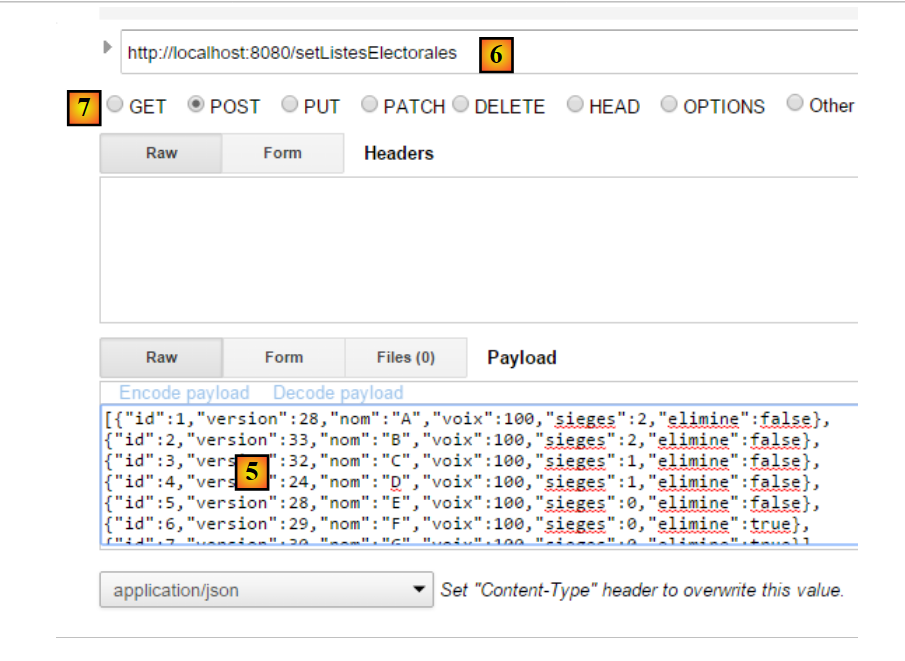

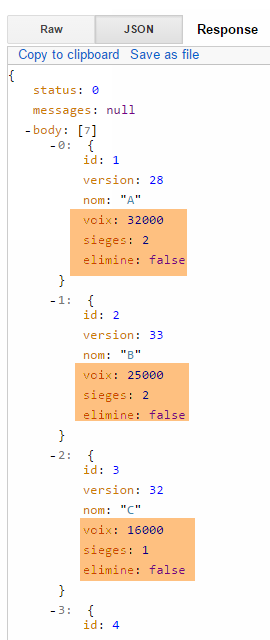

  • de methode [setListeElectorales] wordt aangeroepen met een bewerking [POST]. De verzonden waarde is de array van concurrerende lijsten (van het type ListeElectorale[]) met hun attributen [sieges, voix, elimine], die in de database moeten worden opgeslagen. Deze methode retourneert een type [Response<Void>] met een veld [status=0] als er geen fout is opgetreden, anders iets anders;
  • de methode [calculerSieges] wordt aangeroepen met een bewerking [POST]. De verzonden waarde is de array van de deelnemende lijsten (van het type ListeElectorale[]) met hun attributen [nom, voix]. Deze methode retourneert een type [Response<ListeElectorale[]>] met als inhoud de kieslijsten met hun geïnitialiseerde velden [sieges, elimine];

14.9. Tests

Nadat u de webservice hebt gestart, voert u de volgende tests uit om te controleren of de webservice correct werkt met het hulpprogramma [Advanced Rest Client]:



Het antwoord jSON op het vorige verzoek is als volgt: [1]:

1
2

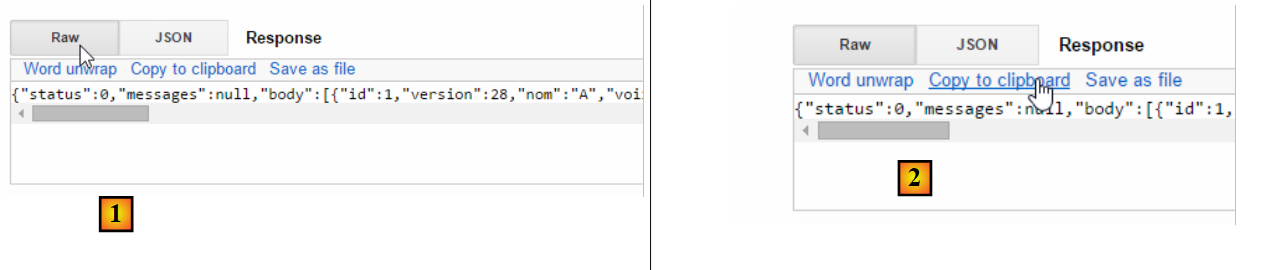

Kopieer in [2] het antwoord naar het klembord en plak dit vervolgens in een willekeurige teksteditor [3]:

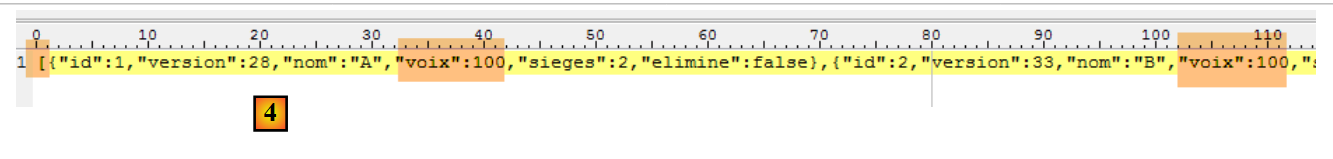

Isoleer de waarde van het veld [body] en wijzig bijvoorbeeld de stemmen van de lijsten. Hieronder [4], worden de stemmen van alle lijsten op 100 gezet:

Controleer of uw tekenreeks jSON begint met [ et se termine par ]. Deze tekens dienen om een tabel jSON af te bakenen. Plak in [5] de bovenstaande tekenreeks jSON. Dit wordt de waarde die wordt verzonden voor de volgende URL. Hiervoor moet de methode HTTP [POST] [7] worden geselecteerd.

  • in [6], vraag dan de URL [setListesElectorales] op. Deze URL wordt opgevraagd met een POST. De ingevoerde waarde is de tabel jSON met de wedstrijdslijsten waarvan de resultaten in de database moeten worden opgeslagen;

Het volgende resultaat wordt verkregen:

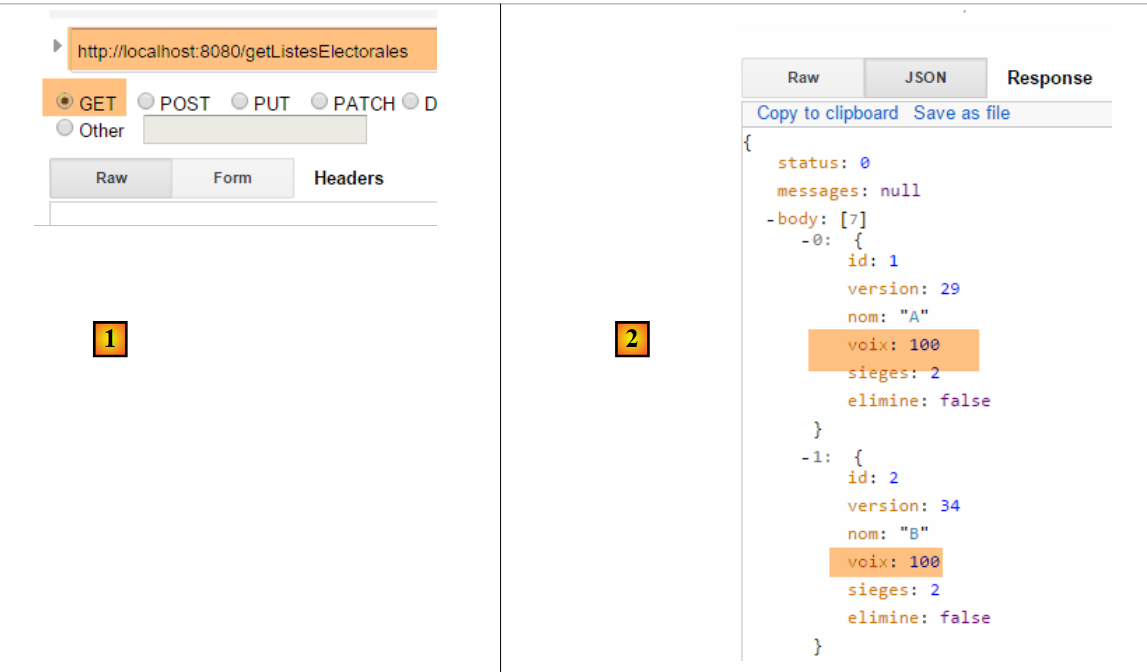

Het veld [status=0] geeft aan dat er geen fout is opgetreden. Om dit te controleren, vraagt u de wedstrijdlijsten opnieuw op en controleert u of de wijzigingen die u in de lijsten had aangebracht, zijn verwerkt:

We voeren opnieuw een [POST] uit om de behaalde zetels per lijst te berekenen:

  • in [1]: de URL van de zetelberekening;
  • naar [2]: we maken een [POST];
  • in [3]: de deelnemende lijsten. We vullen het veld [voix] met de waarden van TD, alle [sieges]-waarden zijn 0, alle [elimine]-velden zijn false;

Het verkregen resultaat is als volgt:


https://stahe.github.io
Deze cursus-tutorial, geschreven door Serge Tahé, wordt aan het publiek ter beschikking gesteld volgens de voorwaarden van de Creative Commons Naamsvermelding – Geen commercieel gebruik – Gelijk delen 3.0 ongewijzigd.
