14. [TD] : Exposition sur le web de la couche [metier]

Mots clés : architecture multicouche, Spring, injection de dépendances, service web / jSON, client / serveur.

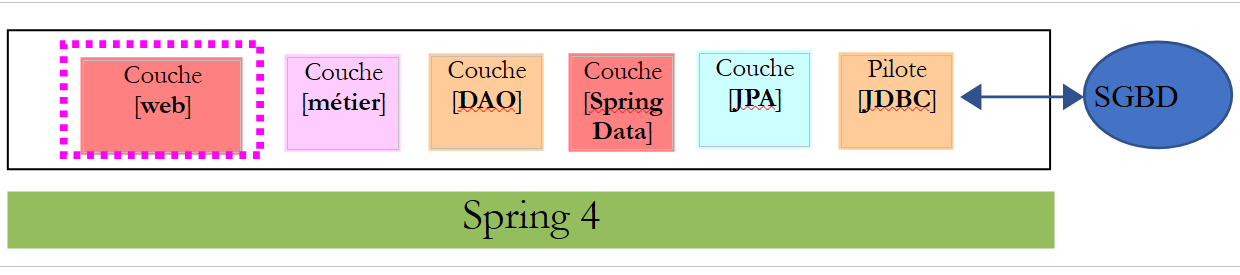

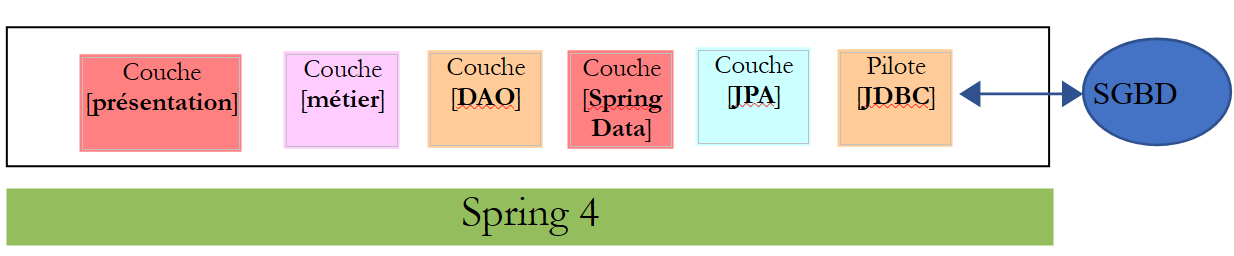

Revenons à l'architecture actuelle de l'application du TD :

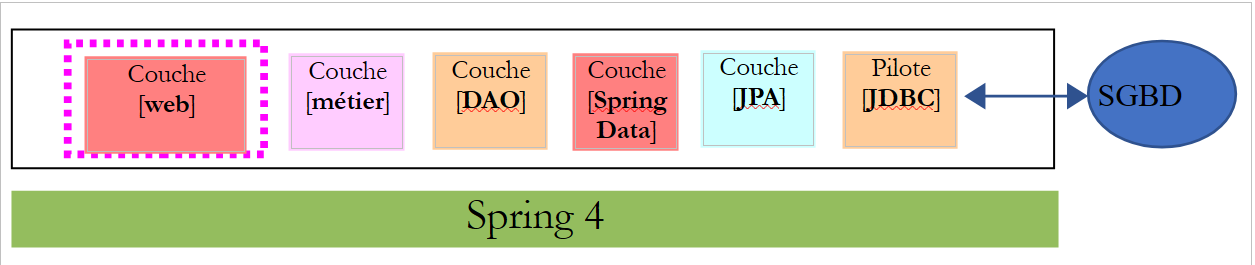

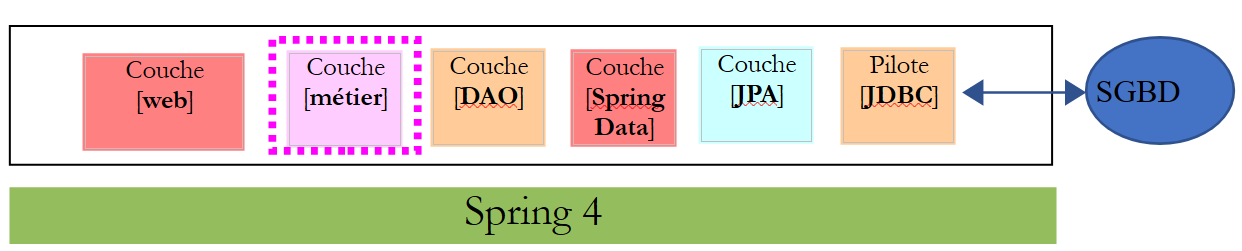

Nous allons faire évoluer cette architecture vers la suivante :

afin d'exposer sur le web l'interface [IMetier] de la couche métier. Pour cela nous allons suivre la méthodologie décrite au paragraphe 13.5.

14.1. Support



Les projets de ce chapitre seront trouvés dans le dossier [support / chap-14].

14.2. Le projet Eclipse de la couche [métier]



14.2.1. Configuration Maven

Le projet de la couche [métier] est un projet Maven configuré par le fichier [pom.xml] suivant :


<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/maven-v4_0_0.xsd"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
    <modelVersion>4.0.0</modelVersion>
    <groupId>istia.st.elections</groupId>
    <artifactId>elections-metier-dao-spring-data</artifactId>
    <version>0.1.0</version>

    <!-- dépendances -->
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>1.2.7.RELEASE</version>
    </parent>
    <dependencies>
        <!-- couche [DAO] -->
        <dependency>
            <groupId>istia.st.elections</groupId>
            <artifactId>elections-dao-spring-data-01</artifactId>
            <version>0.0.1-SNAPSHOT</version>
        </dependency>
        <!-- Spring Boot -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot</artifactId>
            <scope>test</scope>
        </dependency>
        <!-- Spring Boot Test -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>

    <properties>
        <!-- use UTF-8 for everything -->
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <java.version>1.8</java.version>
    </properties>

    <build>
        <plugins>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-surefire-plugin</artifactId>
                <version>2.18.1</version>
            </plugin>
        </plugins>
    </build>
</project>
  • lignes 18-22 : la dépendance sur la couche [DAO] construite au paragraphe 12 ;
  • lignes 23-34 : les dépendances nécessaires aux tests ;

14.2.2. Configuration Spring



Le projet de la couche [métier] est un projet Spring configuré par le fichier [MetierConfig] suivant :


package elections.metier.config;

import org.springframework.context.annotation.ComponentScan;
import org.springframework.context.annotation.Import;

import elections.dao.config.DaoConfig;

@Import({ DaoConfig.class })
@ComponentScan({ "elections.metier.service" })
public class MetierConfig {
}
  • nous n'utilisons pas ici la notation [@Configuration] qui fait de la classe une classe de configuration Spring. La présence des annotations [@Import, @ComponentScan] fait automatiquement d'elle une classe de configuration ;
  • ligne 8 : on importe le fichier de configuration de la couche [DAO]. On dispose alors de tous les beans définis par ce fichier ;
  • ligne 9 : d'autres beans Spring sont à chercher dans le dossier [elections.metier.service] ;

14.2.3. Implémentation de la couche [métier]



L'implémentation de la couche [métier] est celle qui a été définie au paragraphe 8.5.

14.2.4. Le test de la couche [métier]



La classe de test est celle décrite au paragraphe 8.6.

Travail à faire : implémentez le projet de la couche [métier] et passer son test unitaire. Générez l'archive de la couche dans le dépôt Maven local (run as/ Maven / install).

14.3. Le projet Eclipse de la couche [web]

La couche web est une couche Spring MVC :

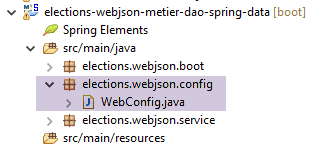

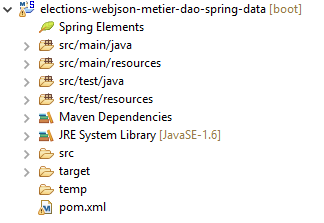

Le projet Eclipse a la structure suivante :

  • [Boot.java] est la classe qui lance le service web ;
  • [WebConfig.java] est la classe de configuration du service web ;
  • [Response.java] est la réponse faite par les différentes URL du service web ;
  • [ElectionsController] est la classe d'implémentation du service web ;

14.4. Configuration Maven

Le projet est un projet Maven configuré par le fichier [pom.xml] suivant :


<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <groupId>istia.st.elections</groupId>
    <artifactId>elections-webjson-metier-dao-spring-data</artifactId>
    <version>0.0.1-SNAPSHOT</version>

    <name>elections-webjson-metier-dao-spring-data</name>
    <description>couche métier exposée comme un service web / jSON</description>

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>1.2.7.RELEASE</version>
    </parent>

    <dependencies>
        <!-- couche métier -->
        <dependency>
            <groupId>istia.st.elections</groupId>
            <artifactId>elections-metier-dao-spring-data</artifactId>
            <version>0.1.0</version>
        </dependency>
        <!-- couche MVC -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
    </dependencies>

    <properties>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <java.version>1.8</java.version>
    </properties>

    <build>
        <plugins>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-surefire-plugin</artifactId>
                <version>2.18.1</version>
            </plugin>
        </plugins>
    </build>

</project>
  • lignes 19-23 : la dépendance sur l'archive la couche [métier]. C'est celle que nous avons créé au paragraphe 14 ;
  • lignes 25-28 : la dépendance pour avoir une application Spring MVC ;

14.5. Configuration Spring



La classe [WebConfig] configure le service web :


package elections.webjson.config;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.beans.factory.config.ConfigurableBeanFactory;
import org.springframework.boot.context.embedded.EmbeddedServletContainerFactory;
import org.springframework.boot.context.embedded.ServletRegistrationBean;
import org.springframework.boot.context.embedded.tomcat.TomcatEmbeddedServletContainerFactory;
import org.springframework.context.ApplicationContext;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.ComponentScan;
import org.springframework.context.annotation.Import;
import org.springframework.context.annotation.Scope;
import org.springframework.web.context.WebApplicationContext;
import org.springframework.web.servlet.DispatcherServlet;
import org.springframework.web.servlet.config.annotation.EnableWebMvc;

import com.fasterxml.jackson.databind.ObjectMapper;

import elections.metier.config.MetierConfig;

@EnableWebMvc
@Import({ MetierConfig.class })
@ComponentScan({ "elections.webjson.service" })
public class WebConfig {
    // -------------------------------- configuration couche [web]
    @Autowired
    private ApplicationContext context;

    @Bean
    public DispatcherServlet dispatcherServlet() {
        DispatcherServlet servlet = new DispatcherServlet((WebApplicationContext) context);
        return servlet;
    }

    @Bean
    public ServletRegistrationBean servletRegistrationBean(DispatcherServlet dispatcherServlet) {
        return new ServletRegistrationBean(dispatcherServlet, "/*");
    }

    @Bean
    public EmbeddedServletContainerFactory embeddedServletContainerFactory() {
        return new TomcatEmbeddedServletContainerFactory("", 8080);
    }
    // mappeur jSON
    @Bean
    @Scope(value = ConfigurableBeanFactory.SCOPE_PROTOTYPE)
    public ObjectMapper jsonMapper() {
        return new ObjectMapper();
    }

}
  • la signification de cette configuration a été donnée au paragraphe 13.5.3.1. Nous n'expliquons que les nouveautés :
  • ligne 22 : on importe le fichier de configuration de la couche [métier] pour bénéficier de tous ses beans ;
  • ligne 23 : on indique que d'autres beans seront trouvés dans le dossier [elections.webjson.server.service] ;

14.6. La classe de lancement du service web

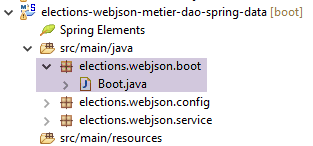

La classe [Boot] lance le service web de la façon suivante :


package elections.webjson.boot;

import org.springframework.boot.SpringApplication;

import elections.webjson.config.WebConfig;

public class Boot {

    public static void main(String[] args) {
        SpringApplication.run(WebConfig.class, args);
    }
}
  • ligne 10 : la méthode statique [SpringApplication.run] va exploiter le fichier de configuration [WebConfig]. A cause de l'annotation [@EnableAutoConfiguration], Spring Boot va lancer le serveur Tomvat et déployer le service web dessus ;

14.7. La réponse des URL du service web



Toutes les URL du service web / jSON envoient le même type de réponse :


package elections.webjson.service;

import java.util.List;

public class Response<T> {

    // ----------------- propriétés
    // statut de l'opération
    private int status;
    // les éventuels messages d'erreur
    private List<String> messages;
    // le corps de la réponse
    private T body;

    // constructeurs
    public Response() {

    }

    public Response(int status, List<String> messages, T body) {
        this.status = status;
        this.messages = messages;
        this.body = body;
    }

    // getters et setters
...
}

Cette classe a été présentée et étudiée au paragraphe 13.5.5.3.

14.8. L'implémentation du service web / jSON



Le service web / jSON est implémenté par la classe [ElectionsController] suivante :


package elections.webjson.service;

import java.util.ArrayList;
import java.util.List;

import javax.servlet.http.HttpServletRequest;

import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RequestMethod;
import org.springframework.web.bind.annotation.ResponseBody;

import com.fasterxml.jackson.core.JsonProcessingException;
import com.fasterxml.jackson.databind.ObjectMapper;

import elections.dao.entities.ElectionsConfig;
import elections.dao.entities.ElectionsException;
import elections.metier.service.IElectionsMetier;

@Controller
public class ElectionsController {

    // dépendances Spring
    @Autowired
    private ObjectMapper jsonMapper;

    @Autowired
    private IElectionsMetier metier;

    @RequestMapping(value = "/getElectionsConfig", method = RequestMethod.GET, produces = "application/json; charset=UTF-8")
    @ResponseBody
    public String getElectionsConfig() throws JsonProcessingException {
        // réponse
        Response<ElectionsConfig> response;
        try {
            response = new Response<>(0, null,
                    new ElectionsConfig(metier.getNbSiegesAPourvoir(), metier.getSeuilElectoral()));
        } catch (ElectionsException e1) {
            response = new Response<>(e1.getCode(), e1.getErreurs(), null);
        } catch (RuntimeException e2) {
            response = new Response<>(1000, getErreursForException(e2), null);
        }
        // réponse
        return jsonMapper.writeValueAsString(response);
    }

    @RequestMapping(value = "/getListesElectorales", method = RequestMethod.GET, produces = "application/json; charset=UTF-8")
    @ResponseBody
    public String getListesElectorales() throws JsonProcessingException {
        throw new UnsupportedOperationException("Not supported yet");
    }

    @RequestMapping(value = "/setListesElectorales", method = RequestMethod.POST, consumes = "application/json; charset=UTF-8", produces = "application/json; charset=UTF-8")
    @ResponseBody
    public String setListesElectorales(HttpServletRequest request) throws JsonProcessingException {
        throw new UnsupportedOperationException("Not supported yet");
    }

    @RequestMapping(value = "/calculerSieges", method = RequestMethod.POST, consumes = "application/json; charset=UTF-8", produces = "application/json; charset=UTF-8")
    @ResponseBody
    public String calculerSieges(HttpServletRequest request) throws JsonProcessingException {
        throw new UnsupportedOperationException("Not supported yet");
    }

    // méthodes privées -----------------------------
    // liste des messages d'erreur d'une RuntimeException
    private List<String> getErreursForException(Exception e) {
        // on récupère la liste des messages d'erreur de l'exception
        Throwable cause = e;
        List<String> erreurs = new ArrayList<>();
        while (cause != null) {
            // on récupère le message seulement s'il est !=null et non blanc
            String message = cause.getMessage();
            if (message != null) {
                message = message.trim();
                if (message.length() != 0) {
                    erreurs.add(message);
                }
            }
            // cause suivante
            cause = cause.getCause();
        }
        return erreurs;
    }

}

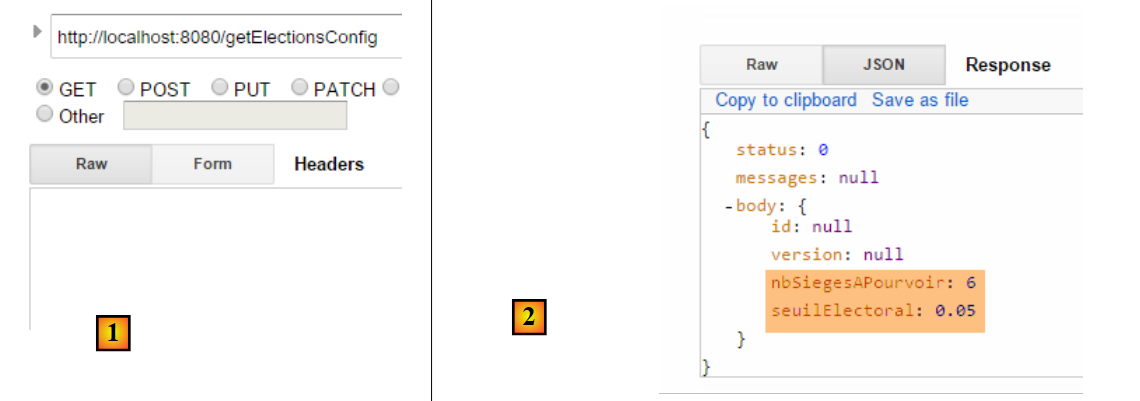

Travail à faire : en suivant ce qui a été fait au paragraphe 13.5.5, complétez le code de la classe [ElectionsController].

Notes :

  • il n'y a pas ici de filtres jSON car les tables [CONF] et [LISTES] ne sont pas liées entre-elles par une relation de clé étrangère, ce qui allège considérablement le code du service web ;
  • ne pas oublier les différentes annotations Spring nécessaires ;
  • on donnera aux URL le nom des méthodes associées ;

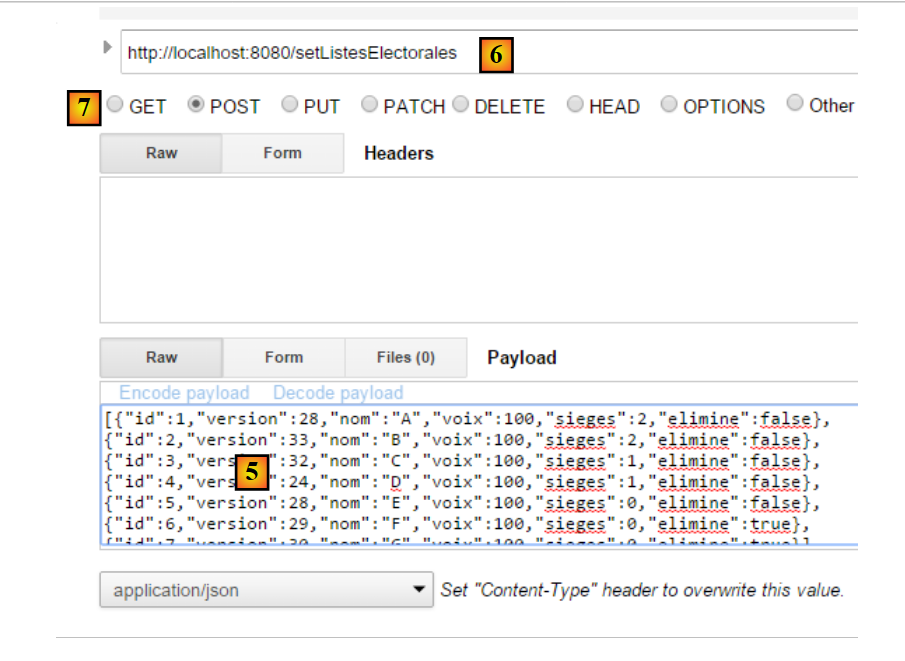

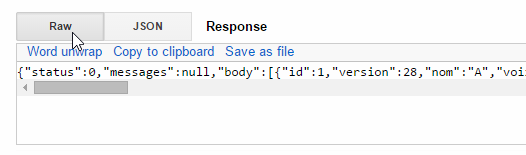

  • la méthode [setListeElectorales] est appelée avec une opération [POST]. La valeur postée est le tableau des listes en compétition (de type ListeElectorale[]) avec leurs attributs [sieges, voix, elimine] qu'il faut enregistrer en base. Cette méthode rend un type [Response<Void>] avec un champ [status=0] s'il n'y a pas eu d'erreur, autre chose sinon ;
  • la méthode [calculerSieges] est appelée avec une opération [POST]. La valeur postée est le tableau des listes en compétition (de type ListeElectorale[]) avec leurs attributs [nom, voix]. Cette méthode rend un type [Response<ListeElectorale[]>] avec comme corps, les listes électorales avec leurs champs [sieges, elimine] initialisés ;

14.9. Tests

Aorès avoir lancé le service web, vous ferez les tests suivants pour vous assurer du bon fonctionnement du service web avec l'utilitaire [Advanced Rest Client] :

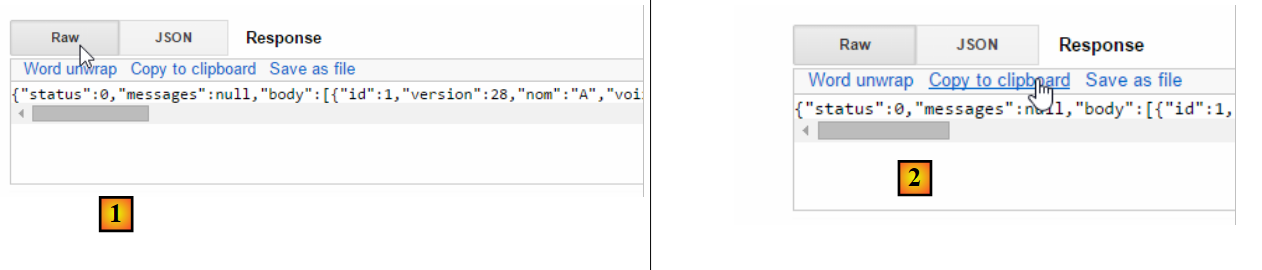

La réponse jSON à la demande précédente est la suivante [1] :

1

2

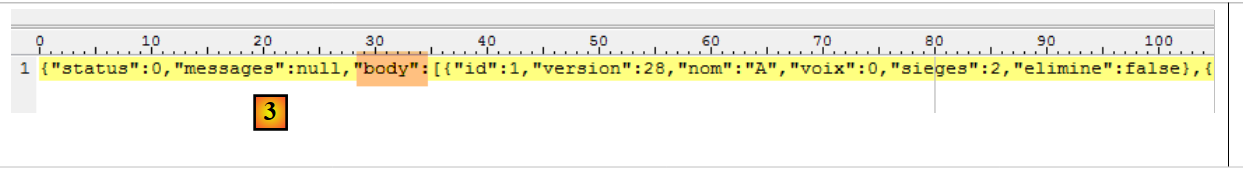

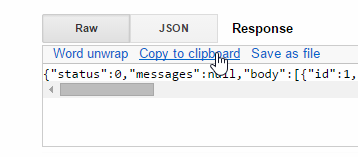

En [2], copier la réponse dans le presse-papiers puis copiez celui-ci dans un éditeur de texte quelconque [3] :

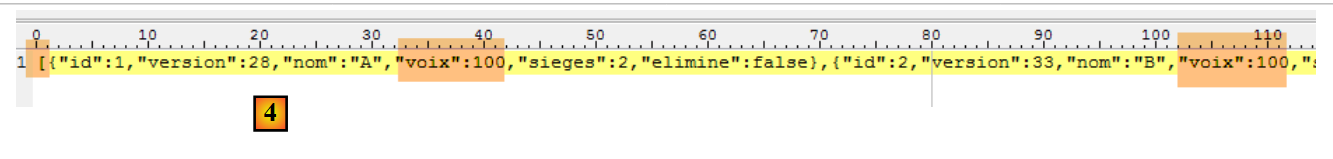

Isolez la valeur du champ [body] et changez par exemple les voix des listes. Ci-dessous [4], on passe à 100 les voix de toutes les listes :

Vérifiez que votre chaîne jSON commence par [ et se termine par ]. Ces caractères servent à délimiter un tableau jSON. En [5], collez la chaîne jSON ci-dessus. Ce sera la valeur postée pour la prochaine URL. Pour cela, il faut sélectionner la méthode HTTP [POST] [7].

  • en [6], demandez l'URL [setListesElectorales]. Cette URL se demande avec un POST. La valeur postée est le tableau jSON des listes en compétition dont il faut enregistrer les résultats en base ;

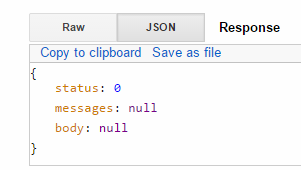

On obtient le résultat suivant :

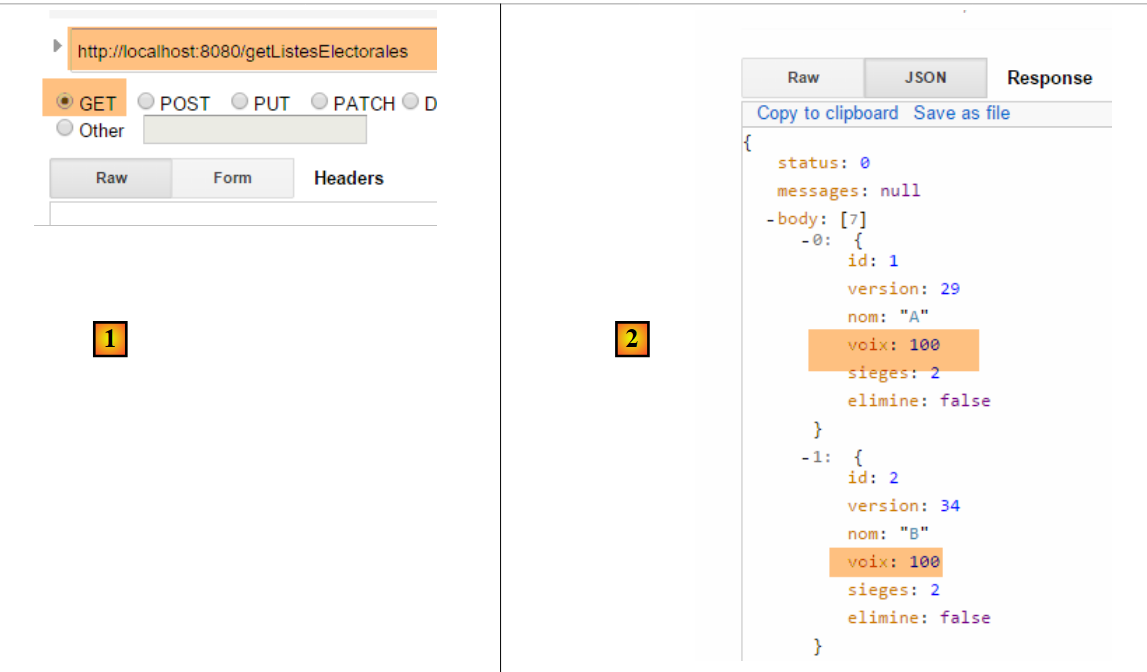

Le champ [status=0] indique qu'il n'y a pas eu d'erreur. Pour le vérifier, redemandez les listes en compétition et vérifiez que les modifications que vous aviez faites sur les listes ont été prises en compte :

On refait un [POST] pour calculer les sièges obtenus par les listes :

  • en [1] : l'URL du calcul des sièges ;
  • en [2] : on fait un [POST] ;
  • en [3] : les listes en compétition. On donne au champ [voix] les valeurs du TD, tous les [sieges] sont à 0, tous les champs [elimine] sont à false ;

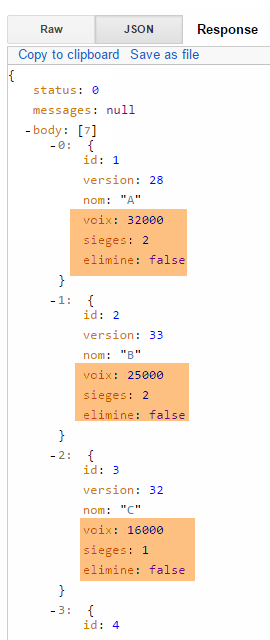

Le résultat obtenu est le suivant :


https://tahe.developpez.com
Ce cours-tutoriel écrit par Serge Tahé est mis à disposition du public selon les termes de la Licence Creative Commons Attribution – Pas d’Utilisation Commerciale – Partage dans les Mêmes Conditions 3.0 non transposé.
