2. Un primer ejemplo

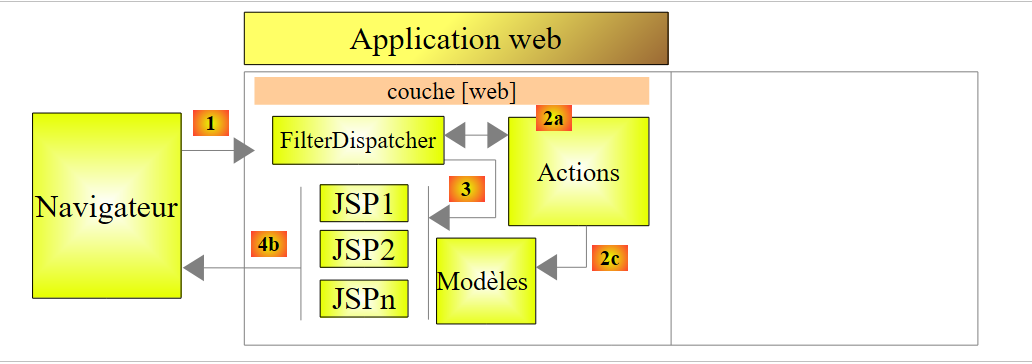

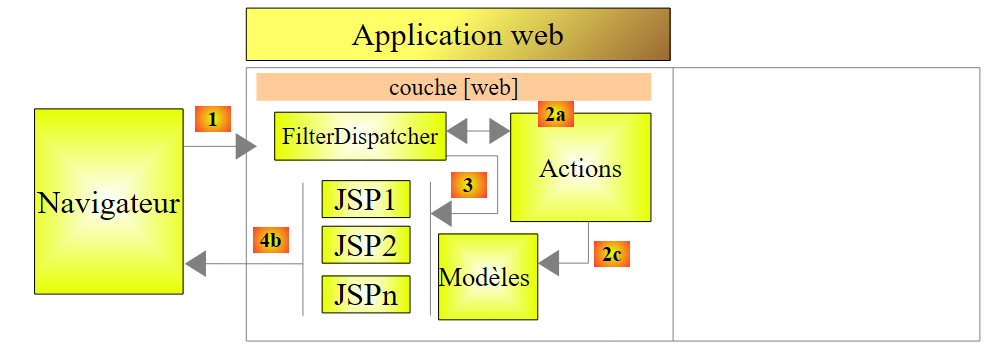

La mayoría de nuestros ejemplos se reducirán a la única capa web implementada con Struts 2:

Una vez adquiridos los fundamentos, estudiaremos un ejemplo más complejo con una arquitectura multicapa.

2.1. Generación del ejemplo

Creamos nuestra primera aplicación.

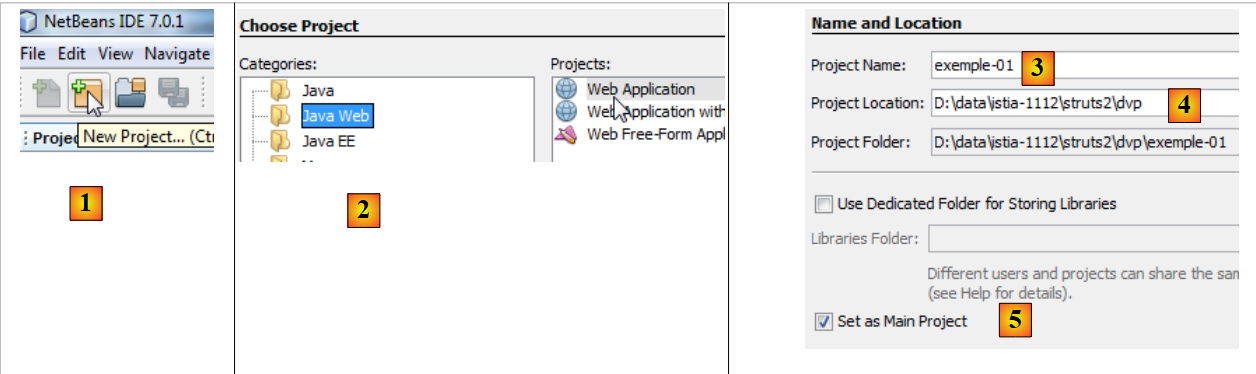

En [1], creamos un nuevo proyecto
en [2], elegimos el tipo Java Web / Aplicación web
en [3], le damos un nombre al proyecto
en [4], indicamos la ubicación del proyecto.
En [5], se convierte el nuevo proyecto en el proyecto principal.

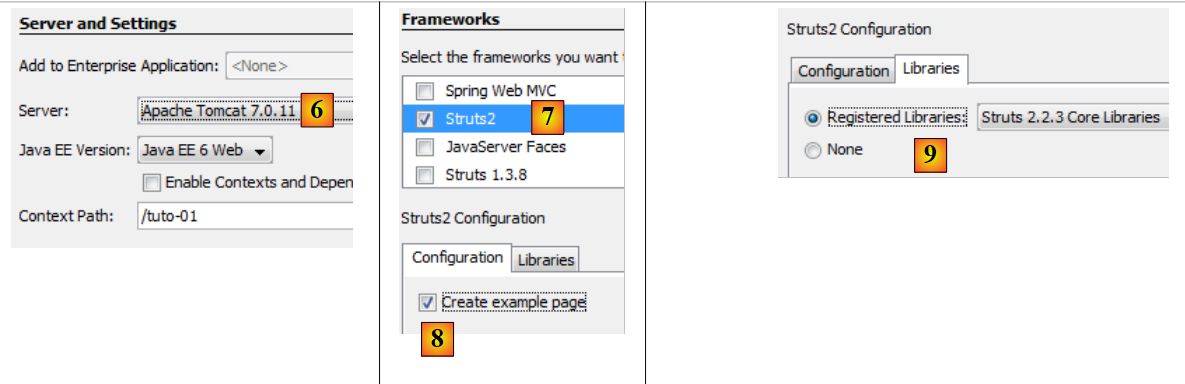

en [6], se elige el servidor Tomcat. Al instalar NetBeans 7.01, se instalaron dos servidores: Apache Tomcat y Glassfish 3.1.
En [7], indicamos que vamos a trabajar con el framework Struts 2. Es la instalación del plugin para Struts 2 lo que nos ofrece esta posibilidad. Sin el plugin, no se nos ofrece el framework Struts 2.
En [8], se solicita la creación del proyecto de ejemplo que vamos a estudiar.
En [9], podemos comprobar qué bibliotecas de Struts 2 se van a utilizar.

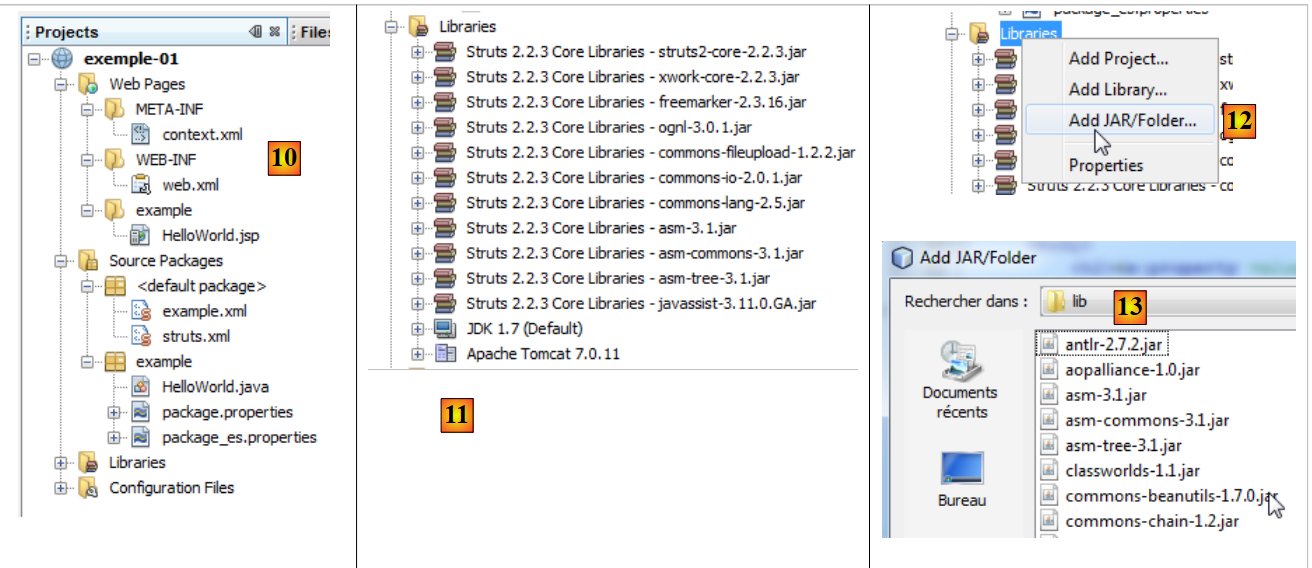

En [10], el proyecto generado. Volveremos sobre ello.
En [11], las bibliotecas del proyecto. Han sido integradas por el plugin Struts 2. Si no se dispone del plugin, estas bibliotecas se pueden encontrar en la carpeta [lib] de la distribución de Struts 2 descargada. A continuación, se seguirán los pasos 12 y 13.

2.2. El proyecto generado en el sistema de archivos

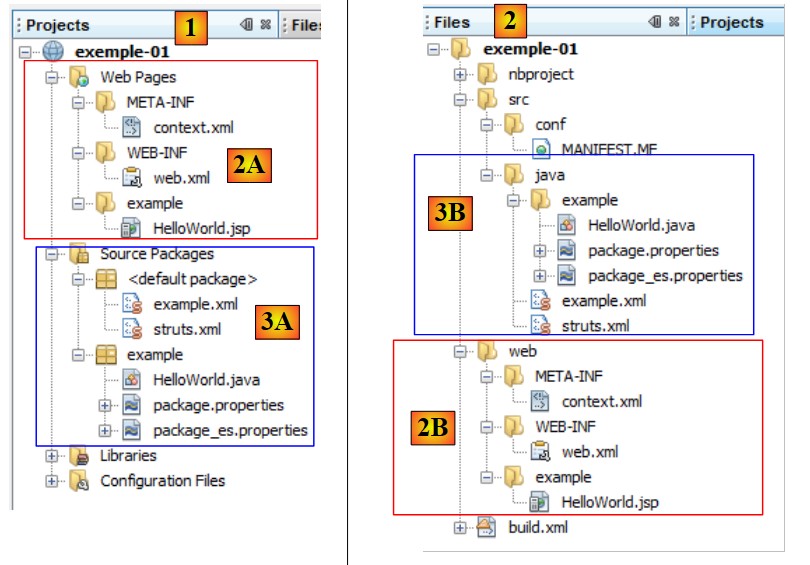

en [1], la pestaña [Projects] presenta una vista «desarrollador» del proyecto
en [2], la pestaña [Files] muestra la carpeta del proyecto en el sistema de archivos
en [2A], la rama [Web Pages] se representa en [2] mediante la carpeta [web] [2B]
en [3A], la rama [Source Packages] se representa en [2] mediante la carpeta [java] [3B]

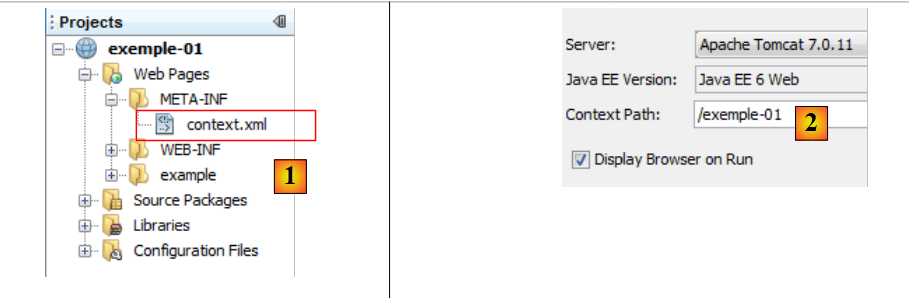

2.3. El archivo de configuración [META-INF/context.xml]

Este archivo es el siguiente:


<?xml version="1.0" encoding="UTF-8"?>
<Context antiJARLocking="true" path="/exemple-01"/>

La línea 2 indica que el contexto de la aplicación web es /exemple-01. Todas las URL del tipo [http://machine:port/exemple-01/...] serán procesadas por esta aplicación. Este contexto se puede encontrar en las propiedades del proyecto [2]: clic con el botón derecho del ratón sobre el proyecto / Properties / Run.

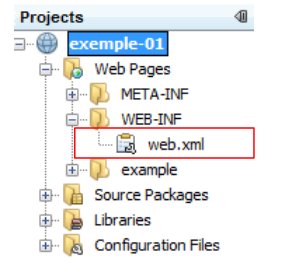

2.4. El archivo de configuración [WEB-INF/web.xml]

Toda aplicación web se configura mediante el archivo [web.xml] de la carpeta [WEB-INF] de la aplicación. El que se ha generado es el siguiente:


<?xml version="1.0" encoding="UTF-8"?>
<web-app version="3.0" xmlns="http://java.sun.com/xml/ns/javaee" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-app_3_0.xsd">
    <filter>
        <filter-name>struts2</filter-name>
        <filter-class>org.apache.struts2.dispatcher.FilterDispatcher</filter-class>
    </filter>
    <filter-mapping>
        <filter-name>struts2</filter-name>
        <url-pattern>/*</url-pattern>
    </filter-mapping>
    <session-config>
        <session-timeout>
            30
        </session-timeout>
    </session-config>
    <welcome-file-list>
        <welcome-file>example/HelloWorld.jsp</welcome-file>
    </welcome-file-list>
</web-app>

Las líneas 3-6 definen un filtro implementado por la clase [org.apache.struts2.dispatcher.FilterDispatcher] de Struts 2. Es esta clase la que desempeñará el papel de controlador C del modelo MVC.
Líneas 7-10: definen una relación entre un patrón de URL y el filtro que debe procesar las URL que siguen dicho patrón. Aquí se indica que cualquier URL (patrón /*) debe ser procesada por el filtro denominado struts2. Se trata del filtro definido en las líneas 3-6. Por lo tanto, aquí todas las URL pasarán por el controlador Struts 2.
Líneas 11-15: definen la duración de una sesión de usuario, en este caso 30 minutos. Durante las diferentes solicitudes, se realiza un seguimiento del usuario mediante un token de sesión que se le asignó en su primera solicitud y que, a continuación, envía sistemáticamente con cada nueva solicitud. Esto permite al servidor web reconocerlo y gestionar una «memoria» para el usuario que se denomina sesión. Si transcurren más de 30 minutos entre dos solicitudes, se genera un nuevo token de sesión para el usuario, que pierde así su «memoria» y comienza una nueva.
Líneas 16-18: definen el archivo que se mostrará cuando el usuario acceda a la aplicación web sin solicitar ningún documento. Así, cuando la URL solicitada sea [http://machine:port/exemple-01], la URL servida será [http://machine:port/exemple-01/example/HelloWord.jsp].

2.5. El archivo de configuración [struts.xml]

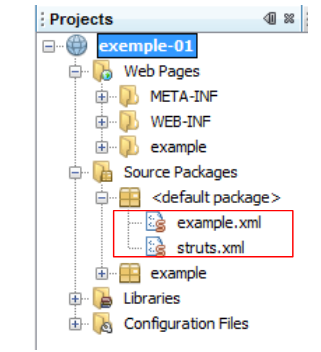

El archivo [struts.xml] es el archivo de configuración de Struts 2. Puede estar en cualquier lugar dentro del directorio ClassPath del proyecto. En el proyecto NetBeans anterior, el directorio ClassPath del proyecto está formado por dos ramas:

Paquetes de código fuente
Bibliotecas

Por lo tanto, cualquier carpeta o biblioteca situada en estas dos ramas forma parte del ClassPath del proyecto. Es habitual colocar el [struts.xml] en <default package>. Aquí, su contenido es el siguiente:


<!DOCTYPE struts PUBLIC
"-//Apache Software Foundation//DTD Struts Configuration 2.0//EN"
"http://struts.apache.org/dtds/struts-2.0.dtd">

<struts>
    <include file="example.xml"/>
    <!-- Configuración del paquete predeterminado. -->
    <package name="default" extends="struts-default">
    </package>
</struts>

líneas 5 y 10: la etiqueta raíz del documento es la etiqueta <struts>
línea 6: el archivo [example.xml] se inserta aquí. Por lo tanto, aporta su propia configuración. Volveremos sobre ello más adelante.
líneas 8-9: definen un paquete denominado aquí «default». Un paquete permite configurar un grupo de acciones de Struts 2 que tienen la misma URL. Por ejemplo, [/chemin/Action1] y [/chemin/Action2]. Entonces, se puede definir un paquete para estas acciones:


<package name="employes" namespace="/employes" extends="struts-default">
... configuration
    </package>

El paquete anterior se llama «employes» y configura las acciones de URL /employes/Action. El paquete puede heredar de otro paquete con la palabra clave «extends». En el ejemplo anterior, el paquete employes hereda del paquete struts-default. Este paquete se encuentra en el archivo [struts-default.xml] de la biblioteca struts2-core.jar:

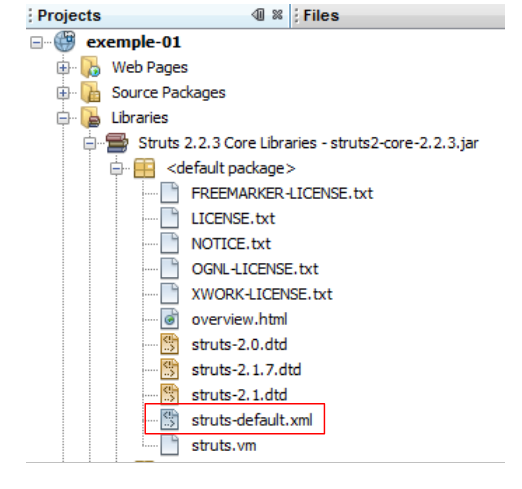

El paquete «struts-default» definido en el archivo [struts-default.xml] configura varios elementos, entre ellos una lista de interceptores que se ejecutan al llamar a una acción. Volvamos a la estructura MVC de una aplicación Struts 2:

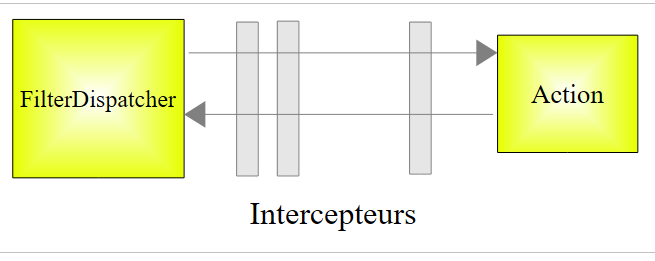

Para procesar una URL del tipo [http://machine:port/.../Action], el controlador [FilterDispatcher] instanciará la clase que implementa la acción solicitada y ejecutará uno de sus métodos, por defecto un método llamado execute. La llamada a este método execute pasará por una serie de interceptores:

Tanto los interceptores como la acción procesan la misma solicitud. La lista de interceptores definida en el paquete struts-default es suficiente en la mayoría de los casos. Por lo tanto, nuestros paquetes Struts siempre extenderán el paquete struts-default. Para saber qué hacen los diferentes interceptores, consulte el capítulo 4 de [ref2].

Volvamos al archivo de configuración struts.xml:


<!DOCTYPE struts PUBLIC
"-//Apache Software Foundation//DTD Struts Configuration 2.0//EN"
"http://struts.apache.org/dtds/struts-2.0.dtd">

<struts>
    <include file="example.xml"/>
    <!-- Configuración del paquete predeterminado. -->
    <package name="default" extends="struts-default">
    </package>
</struts>

línea 8: el paquete denominado default tiene una función especial. Se encarga de las acciones que no se han configurado en los demás paquetes. Aquí, en las líneas 8-9, no hay ninguna configuración para el paquete default. Por lo tanto, podríamos eliminar la definición de este paquete.

Veamos ahora el archivo [example.xml] incluido en la línea 6 del archivo [struts.xml]:


<?xml version="1.0" encoding="UTF-8" ?>

<!DOCTYPE struts PUBLIC
        "-//Apache Software Foundation//DTD Struts Configuration 2.0//EN"
        "http://struts.apache.org/dtds/struts-2.0.dtd">

<struts>
    <package name="example" namespace="/example" extends="struts-default">
        <action name="HelloWorld" class="example.HelloWorld">
            <result>/example/HelloWorld.jsp</result>
        </action>
    </package>
</struts>

línea 8: define un paquete denominado example que amplía el paquete struts-default. Este paquete gestiona las URL del tipo /example/Action (espacio de nombres /example).
líneas 9-11: definen una acción denominada HelloWorld (atributo name) que, por lo tanto, corresponde a la URL /example/Helloworld. Esta acción es procesada por una instancia de la clase example.HelloWorld (atributo class).
El controlador [FilterDispatcher] ejecutará el método execute de esta clase.
Este método devolverá una cadena de caracteres denominada clave de navegación.
Las diferentes claves de navegación deben definirse mediante etiquetas <result name="clave"/> (línea 10). A falta del atributo name, se utiliza por defecto la clave success. Este es el caso anterior. Por lo tanto, el método execute de la clase example.HelloWorld debe devolver al controlador [FilterDispatcher] la clave success.
El controlador [FilterDispatcher] muestra entonces la página [/example/HelloWorld.jsp] (línea 10).

Si fusionamos los dos archivos [struts.xml] y [example.xml], eliminamos el paquete default, que parece innecesario, todo ocurre como si tuviéramos el archivo [struts.xml] reducido al único archivo [example.xml].

2.6. La acción HelloWorld

Según el archivo [struts.xml] analizado, la acción HelloWorld se activa cuando la URL solicitada por el cliente es /example/HelloWorld. A continuación, se ejecuta su método execute. Este debe devolver una clave de navegación. Hemos visto que solo había una: success y que, por lo tanto, era la página /example/HelloWorld.jsp la que se enviaba como respuesta al usuario.

El código de la acción HelloWorld es el siguiente:


package example;

import com.opensymphony.xwork2.ActionSupport;

public class HelloWorld extends ActionSupport {

    public String execute() throws Exception {
        setMessage(getText(MESSAGE));
        return SUCCESS;
    }

    public static final String MESSAGE = "HelloWorld.message";

    private String message;

    public String getMessage() {
        return message;
    }

    public void setMessage(String message) {
        this.message = message;
    }
}

línea 5: la clase HelloWorld deriva de la clase ActionSupport de Struts 2. Esto suele ser así casi siempre. Esto permite aprovechar ciertos métodos, como el método getText de la línea 8.
Líneas 7-10: el método execute, que se ejecuta al invocar el controlador Struts. Sabemos que debe devolver una cadena de caracteres, de ahí su firma en la línea 7. Aquí devolverá la constante SUCCESS, definida también en ActionSupport. De este modo, se definen otras constantes para el resultado del método execute:

`Constante`	`Valeur`
SUCCESS	«success»
ERROR	"error"
INPUT	"input"
LOGIN	"login"

Por lo tanto, en este caso, el método execute devuelve la cadena success. Si nos remitimos al archivo [struts.xml], será la página /example/HelloWorld.jsp la que se devolverá al usuario como respuesta.

Línea 8: el método execute inicializa el campo message de la línea 14 con el valor de getText(" HelloWorld.message "). El método getText pertenece a la clase principal ActionSupport. Permite recuperar un texto de un archivo según el idioma utilizado. Por defecto, se utilizará aquí el archivo package.properties, ubicado en el mismo paquete que la acción. Este archivo tiene dos versiones:

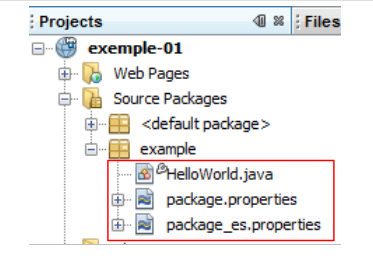

El archivo [package.properties] es el siguiente:

HelloWorld.message= Struts is up and running ...

Es una secuencia de líneas de texto con el formato clé=valeur. Si se utiliza este archivo, getText("HelloWorld.message") tendrá como valor Struts is up and running ...

El archivo [package_es.properties] es el siguiente:

HelloWorld.message= ¡Struts está bien! ...

Si el idioma utilizado por el navegador del cliente es el español (atributo es, en package_es.properties), getText («HelloWorld.message») tendrá como valor ¡Struts está bien! ... En todos los demás casos, se utilizará el archivo [package.properties].

2.7. La vista HelloWorld.jsp

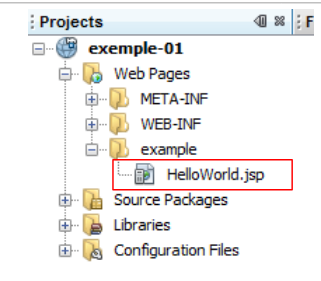

Es la última pieza del rompecabezas de Struts. Es la vista que se muestra cuando se solicita la URL /example/HelloWorld. Hemos visto por qué laberinto ha pasado la solicitud inicial para finalmente mostrar esta respuesta. El código de la página es el siguiente:


<%@ page contentType="text/html; charset=UTF-8" %>

<%@ taglib prefix="s" uri="/struts-tags" %>

<html>
    <head>
        <title><s:text name="HelloWorld.message"/></title>
    </head>

    <body>
        <h2><s:property value="message"/></h2>

        <h3>Languages</h3>
        <ul>
            <li>
                <s:url id="url" action="HelloWorld">
                    <s:param name="request_locale">en</s:param>
                </s:url>
                <s:a href="%{url}">English</s:a>
            </li>

            <li>
                <s:url id="url" action="HelloWorld">
                    <s:param name="request_locale">es</s:param>
                </s:url>

                <s:a href="%{url}">Espanol</s:a>

            </li>
        </ul>
    </body>
</html>

La página utiliza etiquetas HTML (líneas 5, 6, ...) y etiquetas de una biblioteca definida en la línea 3. Todas las etiquetas <s:xx> pertenecen a esta biblioteca.
Línea 7: la etiqueta <s:text> permite mostrar un texto diferente según el idioma del navegador del cliente. El atributo name indica la clave que hay que buscar en los archivos de mensajes. Aquí, también, se utilizarán los archivos package_xx.properties. Recordemos que solo contienen un único mensaje con la clave HelloWorld.message.
línea 11: la etiqueta <s:property name="propiedad"> permite escribir el valor de una propiedad de un objeto denominado ActionContext. En este objeto se encuentran:
las propiedades de la acción que se ha ejecutado. name="message" mostrará el valor del campo message de la acción actual. Son los métodos get y set asociados al campo los que se utilizan para obtener su valor o inicializarlo. Por lo tanto, estos métodos deben existir.
los atributos de la solicitud actual indicados como <s:property name="#request['clé']">
los atributos de la sesión del usuario indicados como <s:property name="#session['clé']">
los atributos de la propia aplicación, indicados como <s:property name="#application['clé']">
los parámetros enviados por el navegador del cliente, indicados como <s:property name="#parameters['clé']">
la notación <s:property name="#attr['clé']"> muestra el valor de un objeto buscado en la página, la solicitud, la sesión y la aplicación, en ese orden.
líneas 16-18: la etiqueta <s:url > sirve para definir una URL. El atributo id asigna un nombre a la URL que se va a crear. Este nombre se utiliza posteriormente en la línea 19. El atributo action indica a qué acción debe apuntar la URL.
línea 17: la etiqueta <s:param ..> permite añadir parámetros a la URL en el formato ?param1=valeur1&param2=valeur2&.... En este caso, el parámetro añadido será ?request_locale=es.

Al final, la URL generada será la siguiente:


/exemple-01/example/HelloWorld.action?request_locale=en

Para entender esta URL, hay que recordar que la página [HelloWorld.jsp] se muestra en dos casos:

a petición directa de la URL [/exemple-01/example/HelloWorld.jsp]
a petición de la acción [/exemple-01/example/HelloWorld.action]

En ambos casos, la ruta de la URL es /exemple-01/example.. La etiqueta <s:url action= "... "> añade la acción definida por el atributo action a esta ruta. De este modo se obtiene /ejemplo-01/ejemplo/HelloWorld. A continuación, añade el sufijo .action a la URL anterior, así como los parámetros de la URL si los hay. La URL resultante /ejemplo-01/ejemplo/HelloWorld.action?request_locale=en llamará a la acción HelloWorld definida en el archivo [struts.xml], pasando al mismo tiempo el parámetro request_locale=en. Este último no será procesado por la acción HelloWorld, sino por uno de los interceptores de Struts, el que gestiona la internacionalización de las páginas. El parámetro request_locale será reconocido y procesado. El idioma de las páginas pasará a ser el inglés (en).

línea 19: define un enlace HTML. El atributo href de la etiqueta <a> espera una cadena de caracteres. Aquí queremos utilizar el valor de la URL definida en la línea 16 y de id url. Para ello, escribimos href="%{url}". Se evalúa la variable url y su valor se asigna al atributo href. En la mayoría de los casos, la evaluación de las variables es implícita. Por ejemplo, cuando se escribe

<s:property name= "message "/>

se muestra el valor de la propiedad message y no la cadena «message». Pero en otros casos, es necesario forzar la evaluación de las variables o propiedades. Si hubiéramos escrito href= "url", se habría asignado la cadena url al atributo href.

Líneas 23-27: crean un enlace HTML para cambiar el idioma de las páginas a español.

2.8. Ejecución de la aplicación

Iniciamos la ejecución del proyecto:

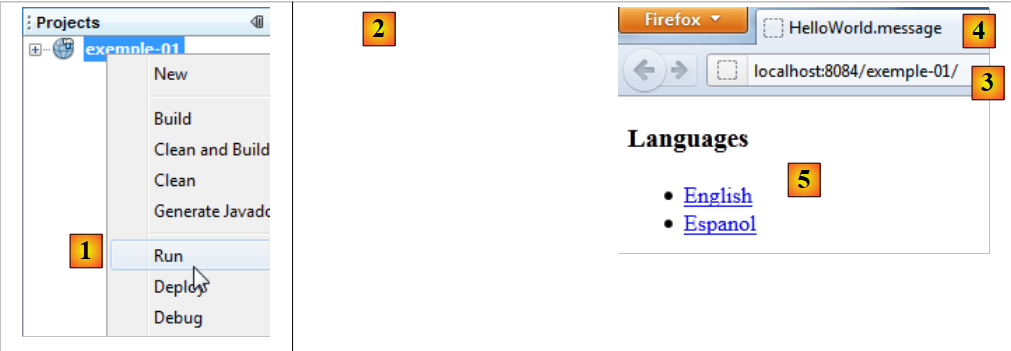

en [1], se inicia la ejecución del proyecto [exemple-01]. El servidor web Tomcat se inicia automáticamente si aún no lo estaba. Se solicita la URL [/exemple-01] [3]. A continuación, se utiliza el archivo [web.xml]:


<?xml version="1.0" encoding="UTF-8"?>
<web-app version="3.0" xmlns="http://java.sun.com/xml/ns/javaee" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-app_3_0.xsd">
    <filter>
        <filter-name>struts2</filter-name>
        <filter-class>org.apache.struts2.dispatcher.FilterDispatcher</filter-class>
    </filter>
    <filter-mapping>
        <filter-name>struts2</filter-name>
        <url-pattern>/*</url-pattern>
    </filter-mapping>
    <session-config>
        <session-timeout>
            30
        </session-timeout>
    </session-config>
    <welcome-file-list>
        <welcome-file>example/HelloWorld.jsp</welcome-file>
    </welcome-file-list>
</web-app>

ya que en la URL solicitada [/exemple-01] no se especifica ninguna página, Tomcat utilizará la etiqueta <welcome_file-list> de las líneas 16 y 18. Por lo tanto, se servirá la URL /ejemplo-01/ejemplo/HelloWorld.jsp.
Dado que Struts 2 procesa todas las URL (líneas 8 y 9), esta URL será filtrada por Struts. Como no corresponde a una acción, sino a una página JSP, se mostrará esta última.
Lo que vemos en [2] es, por lo tanto, la página HelloWorld.jsp que hemos estudiado.
En [4], se observa que la etiqueta <title><s:text name="HelloWorld.message"/></title> no ha surtido efecto, al igual que la etiqueta <h2><s:property value="message"/></h2>. El motivo es que no se ha invocado ninguna acción. Por lo tanto, no se ha ejecutado la lista de interceptores que se ejecutan antes de la acción, en particular el que gestiona la internacionalización. La etiqueta de internacionalización <s:text ...> no se ha podido procesar correctamente. Además, la propiedad message que hace referencia al campo message de la clase Action1 no existe. De ahí que no se muestre nada.

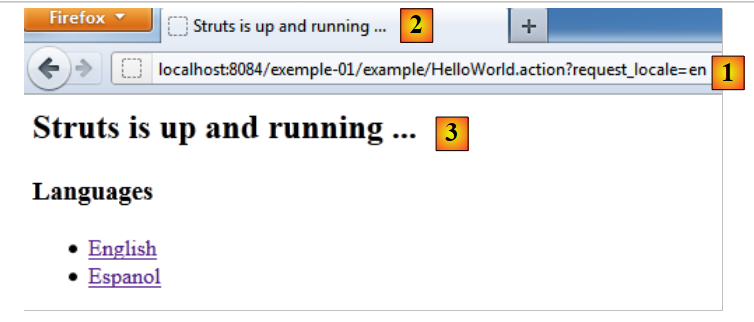

Ahora, sigamos el enlace [English]. Obtenemos la siguiente página:

en [1], la URL solicitada. Ya hemos explicado cómo se forma esta URL. En esta ocasión se solicita una acción Struts: la acción HelloWorld definida en [example.xml].


<struts>
    <package name="example" namespace="/example" extends="struts-default">
        <action name="HelloWorld" class="example.HelloWorld">
            <result>/example/HelloWorld.jsp</result>
        </action>
    </package>
</struts>

Se ha ejecutado el método execute de esta acción. Hemos visto que devolvía la clave success. De la línea 4 anterior, deducimos que la página /example/HelloWorld.jsp se devuelve como respuesta al cliente. Esto es lo que vemos en [3].
En [1], vemos que la URL solicitada se configura mediante el parámetro request_locale=en. El idioma de las páginas será a partir de ahora el inglés. De hecho, esta elección de idioma se almacena en la sesión del usuario, que conservará esta elección hasta que la cambie.
En [2] y [3], vemos la internacionalización en acción. Las etiquetas <title><s:text name="HelloWorld.message"/></title> y <h2><s:property value="message"/></h2> han surtido efecto en esta ocasión.

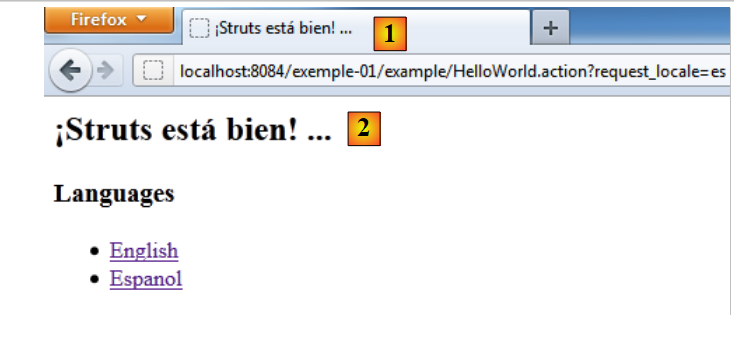

Si ahora seleccionamos el enlace [Espanol], obtenemos la página en español:

2.9. Conclusion

Hemos estudiado un ejemplo generado automáticamente por el plugin Struts 2 para NetBeans. Hemos constatado que resultaba bastante difícil seguir el procesamiento de una solicitud. Intervienen los siguientes elementos:

la configuración [web.xml], [struts.xml]
la acción ejecutada: interceptores y método execute.

Al principio, el funcionamiento de Struts 2 puede parecer complejo. Se necesita un poco de tiempo para acostumbrarse. A continuación, presentaremos una serie de ejemplos que aclaran cada uno un aspecto concreto de Struts.
