4. Aufgabe 1: Grundlegende Verwaltung von Gehaltsabrechnungen
4.1. Einführung
Um das bisher Gelernte anzuwenden, schlagen wir nun eine Aufgabe vor, bei der ein Android-Client für Tablets entwickelt wird, der die Gehaltsabrechnung für die Mitarbeiter eines Vereins simuliert.

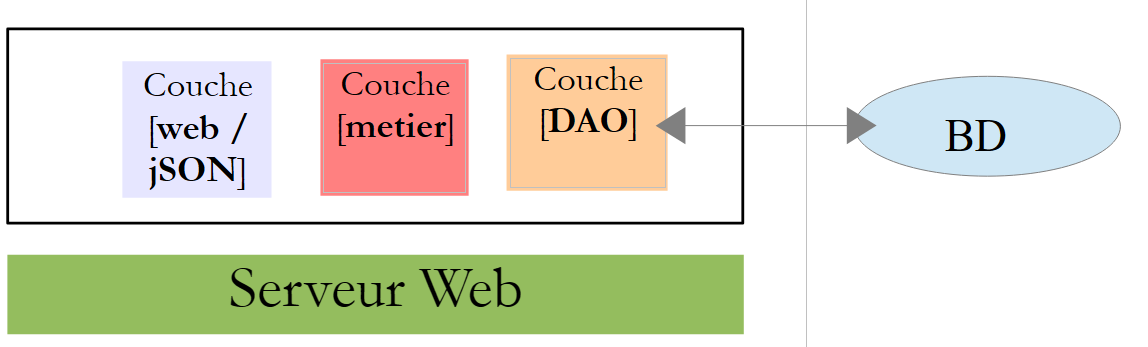

Die Anwendung wird eine Client-Server-Architektur aufweisen:

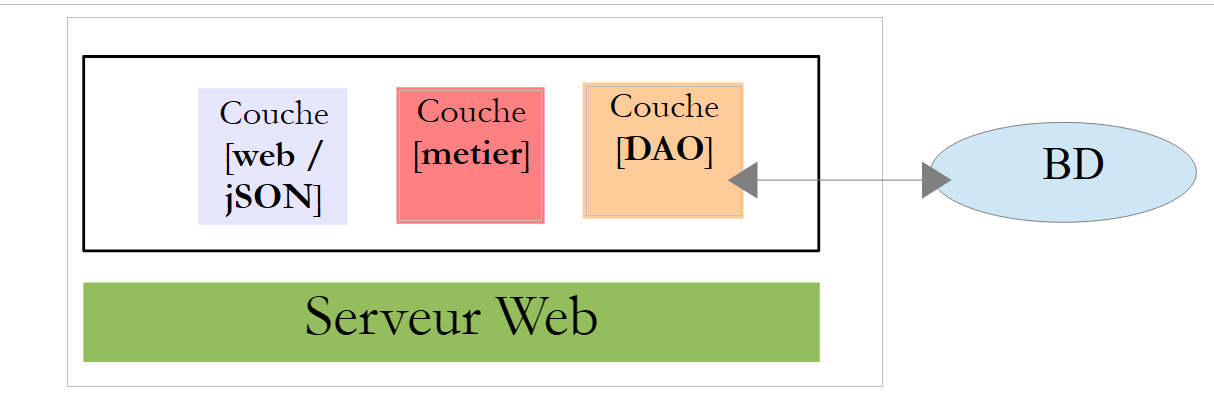

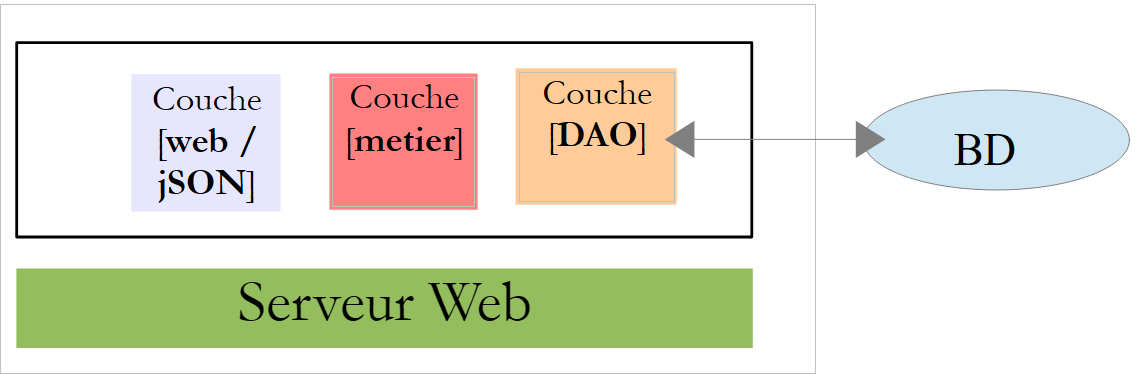

- Der Server [1] wird bereitgestellt;

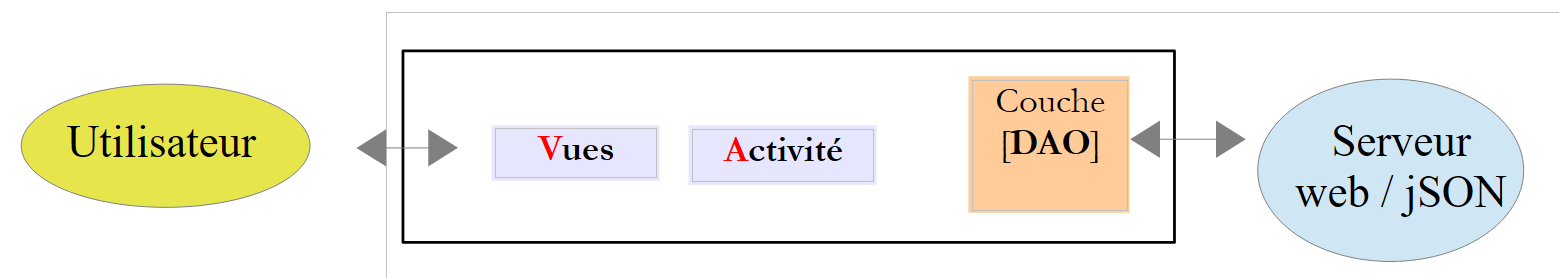

- Sie müssen den Android-Client [2] erstellen.
4.2. Die Datenbank
4.2.1. Definition
Die für die Erstellung der Gehaltsabrechnung erforderlichen statischen Daten werden in einer Datenbank gespeichert, die wir im Folgenden als „ “ (dbpam) bezeichnen. Diese Datenbank enthält die folgenden Tabellen:
Struktur:
Primärschlüssel | |
Versionsnummer – wird bei jeder Änderung der Zeile erhöht | |
Sozialversicherungsnummer des Mitarbeiters – eindeutig | |
Nachname des Mitarbeiters | |
Vorname | |
ihre Adresse | |
seine/ihre Stadt | |
seine/ihre Postleitzahl | |
Fremdschlüssel auf das Feld [ID] der Tabelle [INDEMNITES] |
Der Inhalt könnte wie folgt aussehen:
Struktur:
Primärschlüssel | |
Versionsnummer – wird bei jeder Änderung der Zeile erhöht | |
Prozentsatz: Allgemeiner Sozialbeitrag + Beitrag zur Tilgung der Sozialschulden | |
Prozentsatz: abzugsfähiger allgemeiner Sozialbeitrag | |
Prozentsatz: Sozialversicherung, Witwenrente, Altersrente | |
Prozentsatz: Zusatzrente + Arbeitslosenversicherung |
Der Inhalt könnte wie folgt lauten:
Die Sozialversicherungsbeiträge sind unabhängig vom Arbeitnehmer. Die vorstehende Tabelle enthält nur eine Zeile.
Primärschlüssel | |
Versionsnummer – wird bei jeder Änderung der Zeile erhöht | |
Verarbeitungsindex – eindeutig | |
Nettopreis in Euro für eine Stunde Bereitschaftsdienst | |
Tagespauschale in Euro pro Pflegetag | |
Verpflegungszuschuss in Euro pro Pflegetag | |
Bezahlter Urlaubsgeldzuschlag. Dies ist ein Prozentsatz, der auf das Grundgehalt angewendet wird. |
Der Inhalt könnte wie folgt lauten:
Beachten Sie, dass die Zulagen von Kinderbetreuungsanbieter zu Kinderbetreuungsanbieter variieren können. Sie sind über die jeweilige Gehaltsstufe an einen bestimmten Kinderbetreuungsanbieter gebunden. Beispielsweise hat Frau Marie Jouveinal, die der Gehaltsstufe 2 angehört (Tabelle „EMPLOYEES“), einen Stundenlohn von 2,1 Euro (Tabelle „INDEMNITES“).
4.2.2. Generierung
Das Skript zur Datenbankgenerierung [dbpam_hibernate.sql] wird bereitgestellt:
 |
Erstellen Sie die Datenbank [dbpam_hibernate] (dies ist der Name der vom Webserver/jSON verwendeten Datenbank) und stellen Sie sicher, dass der Root-Benutzer (ohne Passwort) darauf zugreifen kann. Gehen Sie dazu wie folgt vor:
Starten Sie MySQL und anschließend [PhpMyAdmin]:
 |  |

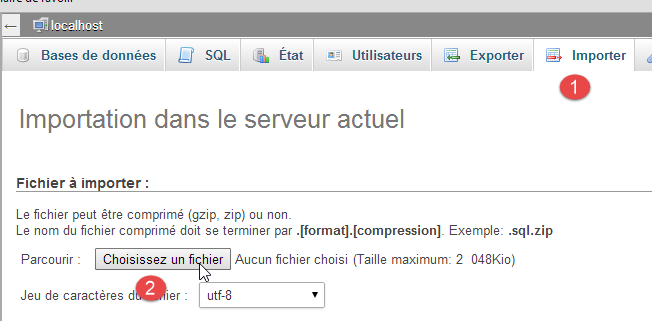

- [1-2]: Importieren Sie das Skript [dbpam_hibernate.sql] und führen Sie es anschließend aus;
4.2.3. Java-Modellierung der Datenbank
Die Elemente der Tabellen [EMPLOYEES], [ALLOWANCES] und [CONTRIBUTIONS] werden durch die folgenden Klassen modelliert:
package pam.entities;
import java.io.Serializable;
public class Employe implements Serializable {
private static final long serialVersionUID = 1L;
private Long id;
private int version;
private String SS;
private String nom;
private String prenom;
private String adresse;
private String ville;
private String codePostal;
private int idIndemnite;
private Indemnite indemnite;
public Employe() {
}
public Employe(String SS, String nom, String prenom, String adresse, String ville, String codePostal, Indemnite indemnite) {
...
}
// getters and setters
....
}
- Zeilen 8–15: Diese Felder entsprechen den Spalten in der Tabelle [EMPLOYEES];
- Zeile 16: Das Feld [indemniteId] entspricht der Spalte [INDEMNITE_ID], die den Fremdschlüssel der Tabelle [EMPLOYEES] darstellt;
- Zeile 17: die Zulage des Mitarbeiters. Dieses Feld ist nicht immer ausgefüllt:
- Es wird nicht ausgefüllt, wenn die URL [/employees] aufgerufen wird,
- es wird bei der Abfrage der URL [/salary] ausgefüllt;
package pam.entities;
import java.io.Serializable;
public class Indemnite implements Serializable {
private static final long serialVersionUID = 1L;
private Long id;
private int version;
private int indice;
private double baseHeure;
private double entretienJour;
private double repasJour;
private double indemnitesCp;
public Indemnite() {
}
public Indemnite(int indice, double baseHeure, double entretienJour, double repasJour, double indemnitesCP) {
...
}
// getters and setters
....
}
- Zeilen 8–14: Die Felder entsprechen den Spalten der Tabelle [INDEMNITES];
package pam.entities;
import java.io.Serializable;
public class Cotisation implements Serializable {
private static final long serialVersionUID = 1L;
private Long id;
private int version;
private double csgrds;
private double csgd;
private double secu;
private double retraite;
public Cotisation() {
}
public Cotisation(double csgrds, double csgd, double secu, double retraite) {
...
}
// getters and setters
...
}
- Zeilen 8–13: Die Felder entsprechen den Spalten der Tabelle [COTISATIONS];
4.3. Webserver / JSON-Installation
 |
4.3.1. Installation
Die Java-Binärdatei für den Web-/JSON-Server wird bereitgestellt:
 |
Um den Web/JSON-Server zu starten, gehen Sie wie folgt vor:
- Starten Sie das MySQL-DBMS;
- Stellen Sie sicher, dass die Datenbank [dbpam_hibernate] vorhanden ist;
- Öffnen Sie ein Eingabeaufforderungsfenster;
- Navigieren Sie zum Jar-Ordner;
- Geben Sie den folgenden Befehl ein:
Dies setzt voraus, dass sich die ausführbare Datei [java.exe] im PATH Ihres Computers befindet. Ist dies nicht der Fall, geben Sie den vollständigen Pfad zu [java.exe] ein, zum Beispiel:
Es werden Protokolle angezeigt:
- Zeile 16: Die URL [/salary/{SS}/{ht}/{jt}] wird aufgelöst;
- Zeile 17: Die URL [/employees] wurde ermittelt;
4.3.2. Webservice-/JSON-URLs
 |
Der Webservice/JSON wird von Spring MVC implementiert und stellt zwei URLs bereit:
@RequestMapping(value = "/employes", method = RequestMethod.GET, produces = "application/json; charset=UTF-8")
public EmployesResponse getEmployes() {
...
@RequestMapping(value = "/salaire/{SS}/{ht}/{jt}", method = RequestMethod.GET, produces = "application/json; charset=UTF-8")
public FeuilleSalaireResponse getFeuilleSalaire(@PathVariable("SS") String SS, @PathVariable("ht") double ht, @PathVariable("jt") int jt) {
Der Webservice akzeptiert die folgenden zwei URLs:
- Zeile 1: /employees: zum Abrufen der Liste der Mitarbeiter;
- Zeile 4: /salary/SS/ht/jt: zum Abrufen der Gehaltsabrechnung für den Mitarbeiter Nr. [SS], der [ht] Stunden an [jt] Tagen gearbeitet hat;
Hier sind einige Screenshots, die dies veranschaulichen.

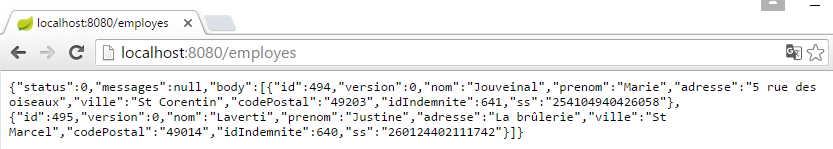

Wir fragen die Mitarbeiter ab:

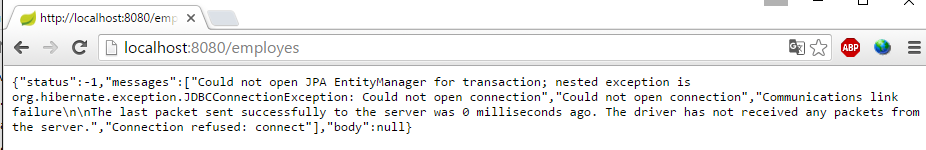

Wir sichern die Datenbank, starten den Server neu und fragen die Mitarbeiter ab:

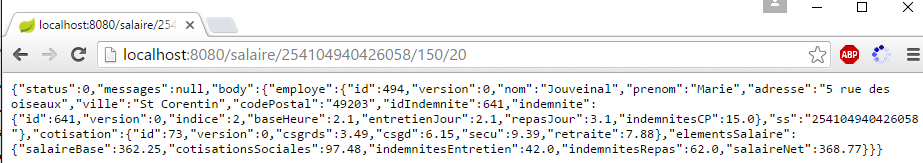

Wir fragen ein Gehalt ab:

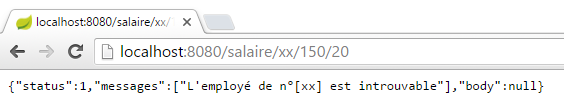

Wir fragen das Gehalt einer nicht existierenden Person ab:
4.3.3. Die JSON-Antworten vom Webservice/JSON
 |
 |
Die Webservice-/JSON-URLs geben Antworten vom Typ [Response<T>] zurück:
package client.android.dao.service;
import java.util.List;
public class Response<T> {
// ----------------- properties
// operation status
private int status;
// any status messages
private List<String> messages;
// the body of the reply
private T body;
// manufacturers
public Response() {
}
public Response(int status, List<String> messages, T body) {
this.status = status;
this.messages = messages;
this.body = body;
}
// getters and setters
...
}
- Die URL [/employees] gibt eine Response<List<Employee>> zurück;
- Die URL [/salary] gibt einen Response<PayStub>-Typ zurück;
Die Klasse [PayrollSheet] sieht wie folgt aus:
package pam.entities;
import java.io.Serializable;
public class FeuilleSalaire implements Serializable {
private static final long serialVersionUID = 1L;
// private fields
private Employe employe;
private Cotisation cotisation;
private ElementsSalaire elementsSalaire;
// manufacturers
public FeuilleSalaire() {
}
public FeuilleSalaire(Employe employe, Cotisation cotisation, ElementsSalaire elementsSalaire) {
...
}
// getters and setters
...
}
- Zeile 9: Die Klasse [Employee] wurde in Abschnitt 4.2.3 vorgestellt;
- Zeile 10: Die Klasse [Contribution] wurde in Abschnitt 4.2.3 vorgestellt;
Die Klasse [SalaryElements] (Zeile 11) sieht wie folgt aus:
package pam.entities;
import java.io.Serializable;
public class ElementsSalaire implements Serializable {
private static final long serialVersionUID = 1L;
// private fields
private double salaireBase;
private double cotisationsSociales;
private double indemnitesEntretien;
private double indemnitesRepas;
private double salaireNet;
// manufacturers
public ElementsSalaire() {
}
public ElementsSalaire(double salaireBase, double cotisationsSociales, double indemnitesEntretien, double indemnitesRepas, double salaireNet) {
...
}
// getters and setters
...
}
4.4. Android-Client-Tests
 |
Die ausführbare Binärdatei für den fertigen Android-Client finden Sie unten:
 |
Ziehe die oben angezeigte Datei [pam-client.apk] mit der Maus auf den Tablet-Emulator [GenyMotion]. Sie wird dann gespeichert und ausgeführt. Starte außerdem den Web-/JSON-Server, falls du dies noch nicht getan hast. Der Android-Client dient dazu, die vom Web-/JSON-Server zurückgegebenen Informationen abzurufen und zu formatieren. Die verschiedenen Ansichten des Android-Clients sind wie folgt:
Zunächst müssen Sie eine Verbindung zum Webdienst / JSON herstellen:

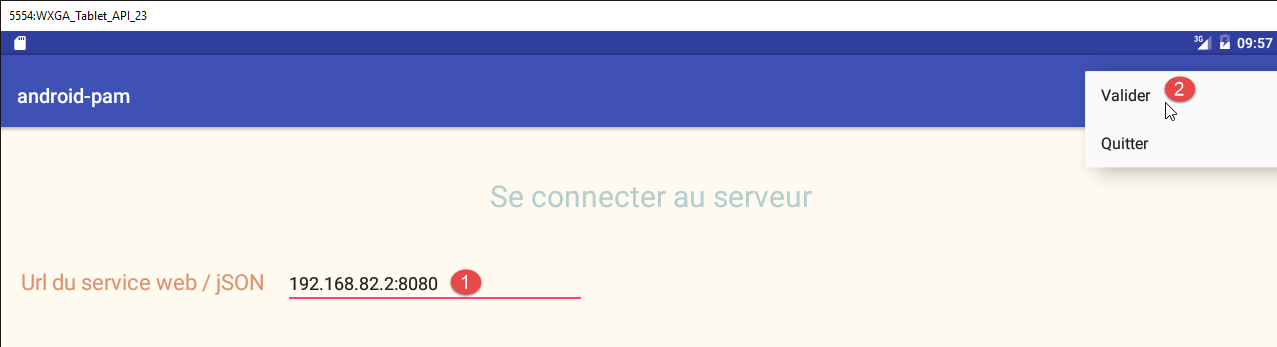

- Geben Sie in [1] die URL des Web-/JSON-Dienstes ein. Geben Sie beim Emulator eine der IP-Adressen des PCs ein (jedoch nicht 127.0.0.1). Geben Sie bei einem Tablet die WLAN-Adresse des Web-/JSON-Server-Rechners ein und deaktivieren Sie die Firewall des Servers, falls vorhanden, da diese eingehende Verbindungen blockieren könnte;
- Melden Sie sich unter [2] an;
Sie werden dann zur Simulationsseite weitergeleitet:

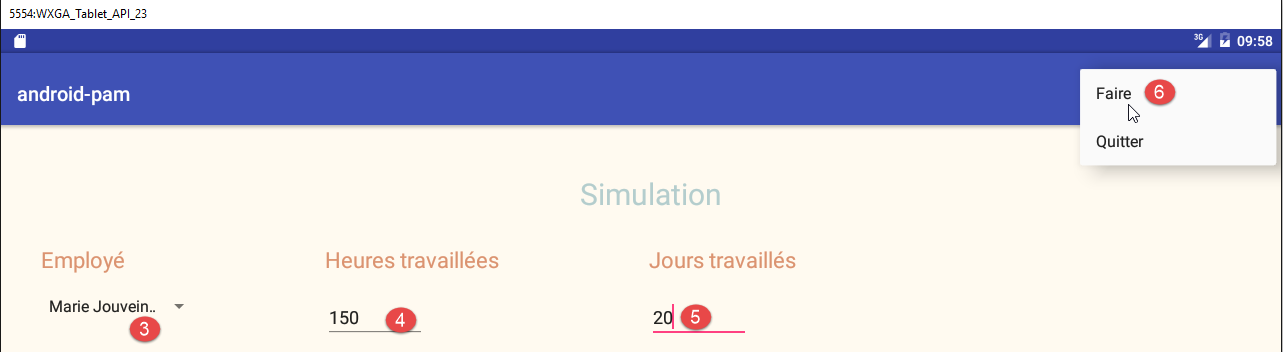

- Wählen Sie unter [3] einen Mitarbeiter aus;
- Geben Sie in [4] eine Stundenzahl ein;
- Geben Sie in [5] die Anzahl der Tage ein;
- Führen Sie in [6] die Simulation durch;
Die resultierende Simulationsseite sieht wie folgt aus:
- in [7] die Simulationsergebnisse;

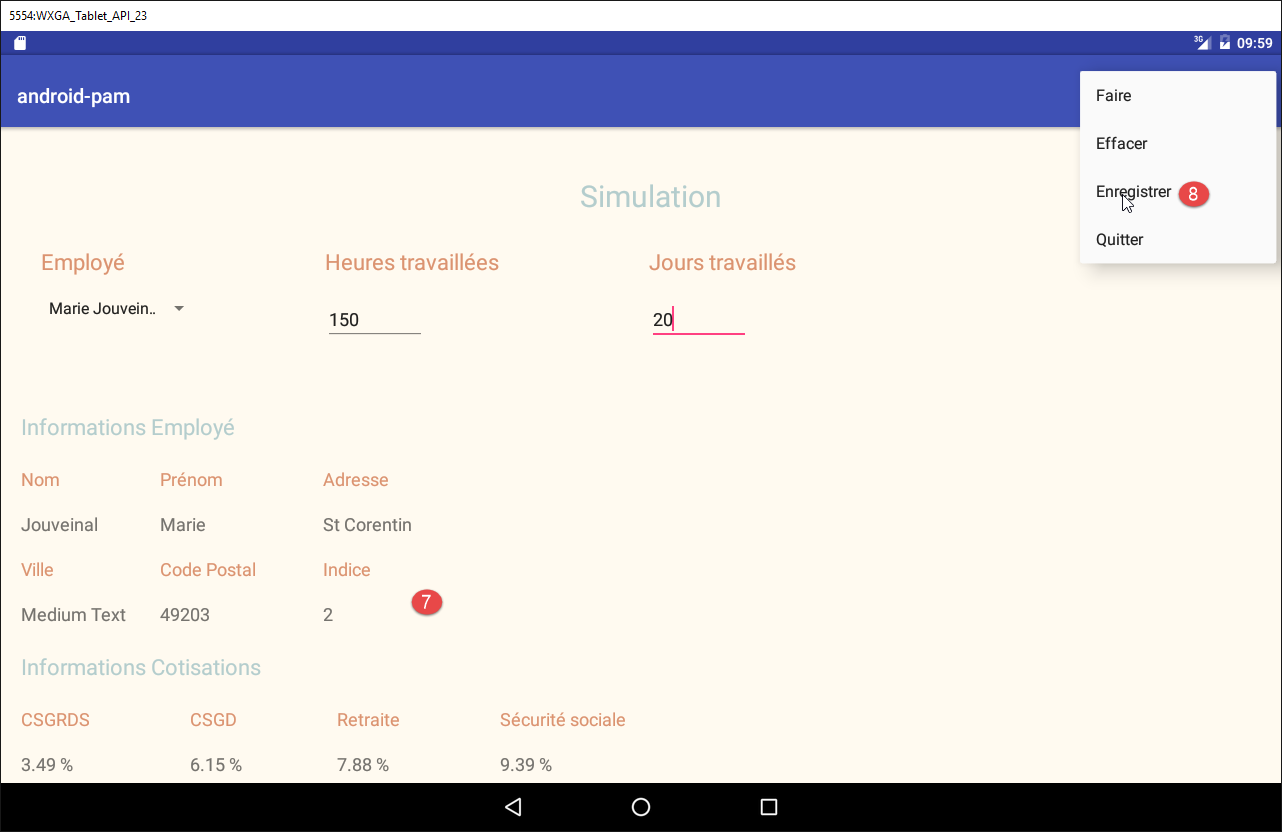

- in [8] speichern;

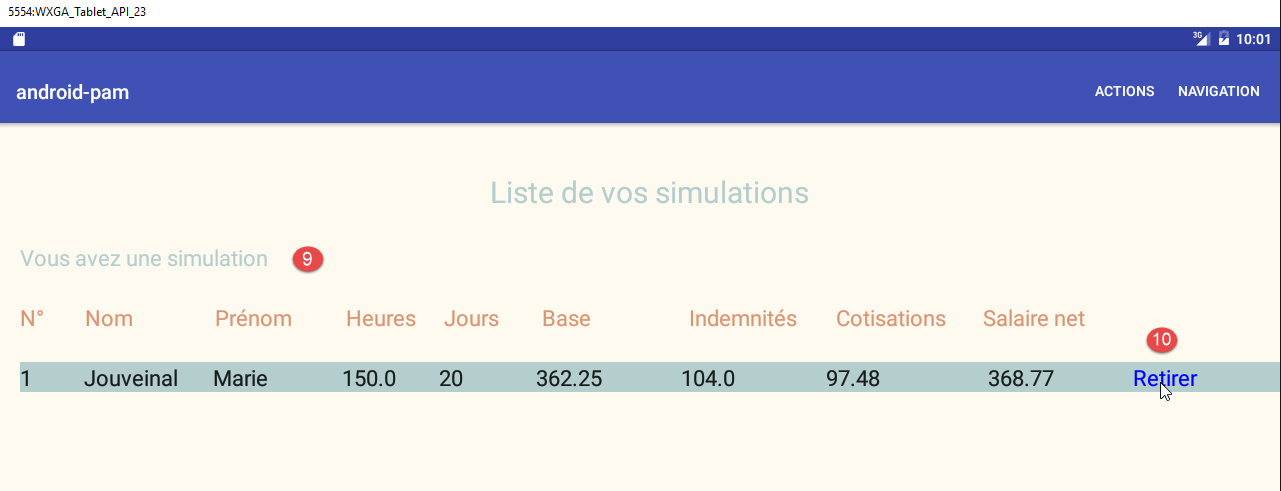

- in [9] die Liste der Simulationen;
- in [10] wird eine Simulation gelöscht;

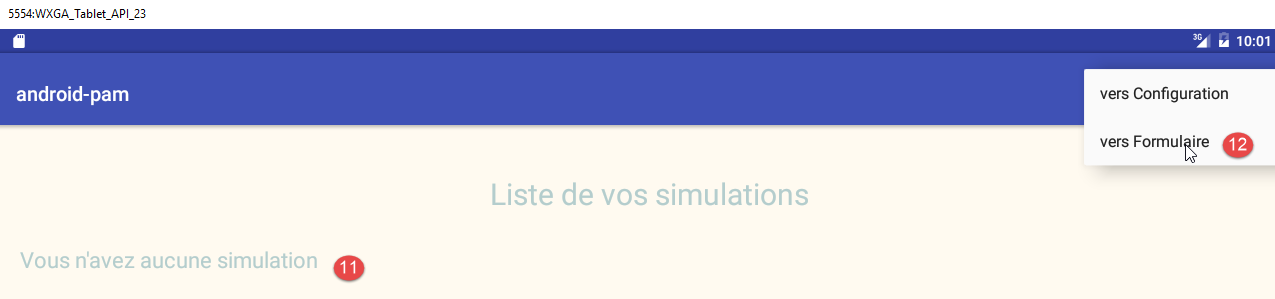

- in [11] sind keine Simulationen mehr vorhanden;
- In [12] kehren Sie zum Simulationsformular zurück;

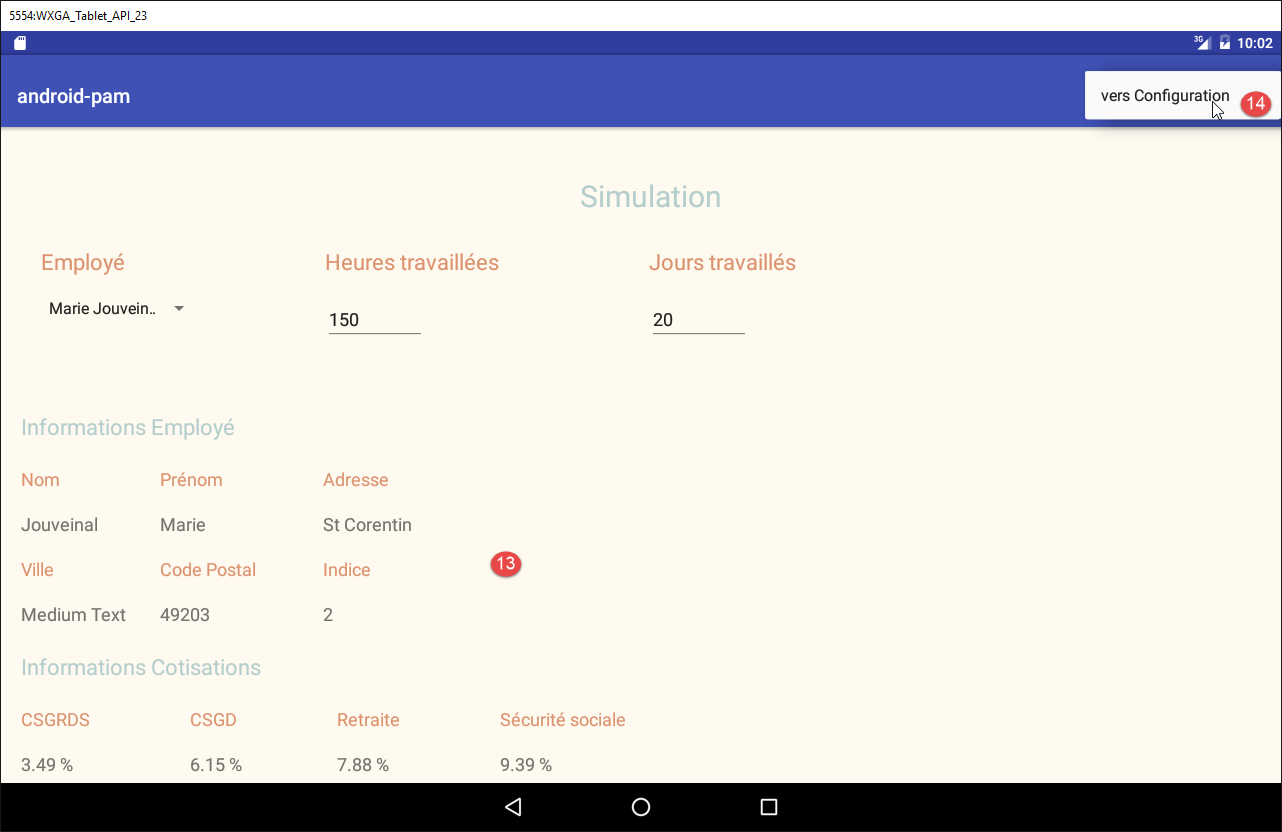

- in [13] kehren Sie zum Formular zurück;
- in [14] kehren Sie zur Konfigurationsseite zurück;

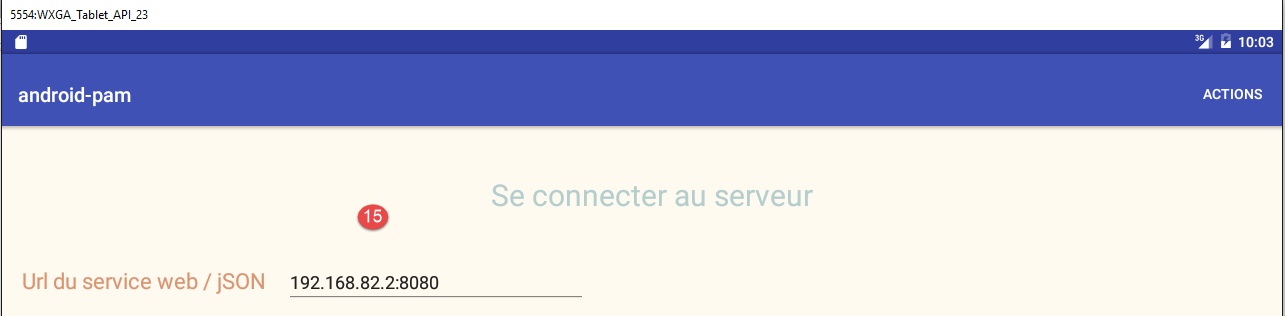

- über [15] gelangen Sie zurück zum Anmeldeformular.
4.5. Zu erledigende Aufgaben
Das zuvor vorgestellte Android-Client-Skelett wird Ihnen zur Verfügung gestellt. Es wurde aus dem in Abschnitt 2 beschriebenen Projekt [client-android-skel] erstellt.
 |
Das Projekt ist lauffähig und enthält bereits die erforderlichen Ansichten. Sie müssen lediglich Code hinzufügen, damit die Anwendung die gewünschte Funktion erfüllt. Gehen Sie dazu wie folgt vor:
- Führen Sie die Vollversion aus, um die durchzuführenden Aufgaben zu verstehen;
- Führen Sie die Light-Version aus und studieren Sie deren Code. Er folgt den auf den vorherigen Seiten verwendeten Entwurfsmethoden;
- Fügen Sie den fehlenden Code hinzu;
