10. Versão 5 - Aplicativo Web PAM / JSF
10.1. Arquitetura da aplicação

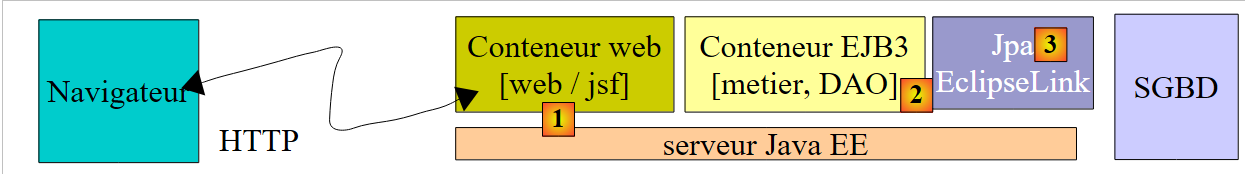

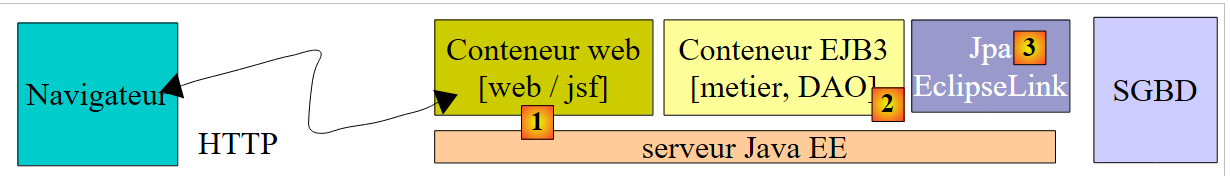

A arquitetura da aplicação web PAM será a seguinte:
 |
Nesta versão, o servidor Glassfish hospedará todas as camadas da aplicação:
- a camada [web] é hospedada pelo contêiner de servlets do servidor (1 abaixo)
- as demais camadas [metier, DAO, jpa] são hospedadas pelo contêiner EJB3 do servidor (2 abaixo)
 |
Os elementos [metier, DAO] do aplicativo em execução no contêiner EJB3 já foram descritos no aplicativo cliente/servidor analisado no parágrafo 7.1, cuja arquitetura era a seguinte:
 |

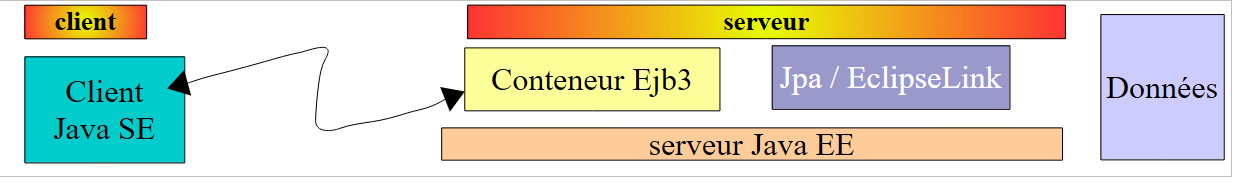

As camadas [metier, DAO] eram executadas no contêiner EJB3 do servidor Glassfish e a camada [ui] em um aplicativo de console ou Swing em outra máquina:
 |
Na arquitetura do novo aplicativo:
 |
apenas a camada [web / jsf] precisa ser escrita. As demais camadas [metier, DAO, jpa] já estão implementadas.

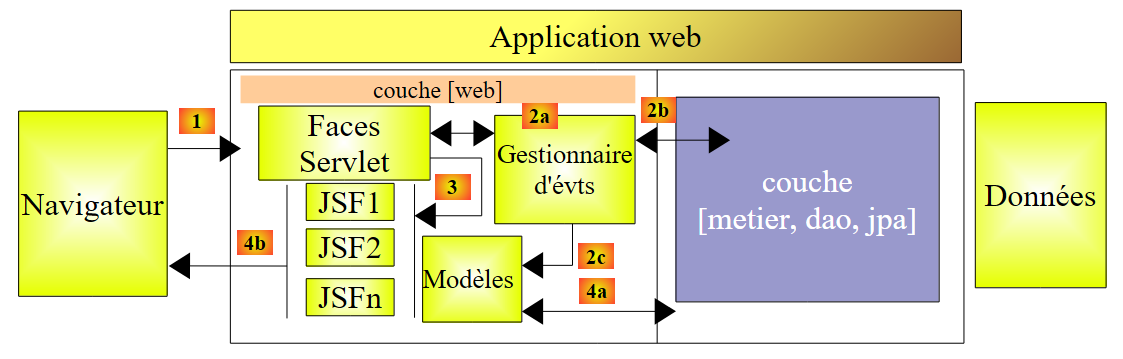

No documento [ref3], é mostrado que um aplicativo web em que a camada web é implementada com Java Server Faces possui uma arquitetura semelhante à seguinte:
 |

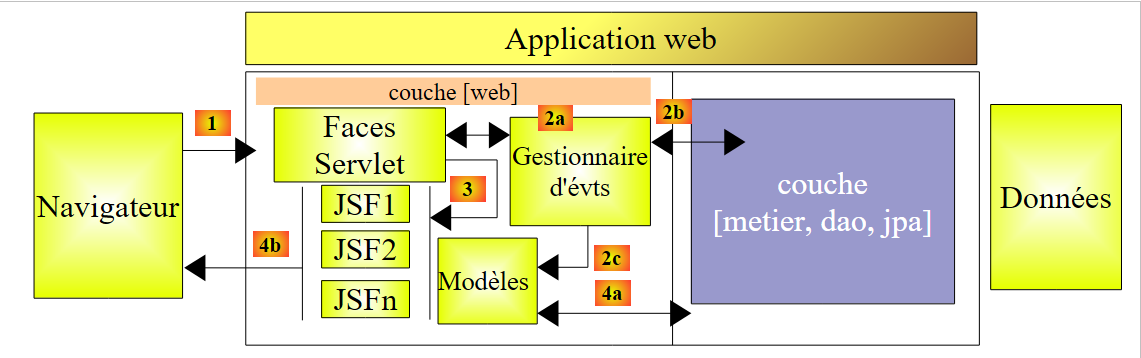

Essa arquitetura implementa o Padrão de Design MVC (Modelo, Visão, Controlador). O processamento de uma solicitação de um cliente ocorre da seguinte maneira:
Se a solicitação for feita por meio de um GET, as duas etapas a seguir são executadas:
- solicitação — o navegador do cliente envia uma solicitação ao controlador [Faces Servlet]. Este processa todas as solicitações dos clientes. É a porta de entrada do aplicativo. É o C de MVC.
- resposta — o controlador C solicita que a página JSF selecionada seja exibida. Essa é a vista, o V de MVC. A página JSF utiliza um modelo M para inicializar as partes dinâmicas da resposta que deve enviar ao cliente. Esse modelo é uma classe Java que pode recorrer à camada [métier] [4a] para fornecer à vista V os dados de que ela precisa.
Se a solicitação for feita com um POST, duas etapas adicionais são inseridas entre a solicitação e a resposta:
- solicitação — o navegador do cliente faz uma solicitação ao controlador [Faces Servlet].
- processamento — o controlador C processa essa solicitação. De fato, uma solicitação POST é acompanhada de dados que precisam ser processados. Para isso, o controlador conta com a ajuda de gerenciadores de eventos específicos da aplicação [2a]. Esses gerenciadores podem precisar da camada de negócios [2b]. O gerenciador de eventos pode precisar atualizar certos modelos M [2c]. Uma vez processada a solicitação do cliente, ela pode gerar diversas respostas. Um exemplo clássico é:
- uma página de erros, caso a solicitação não tenha sido processada corretamente
- uma página de confirmação, caso contrário
O gerenciador de eventos retorna ao controlador [Faces Servlet] um resultado do tipo cadeia de caracteres, chamado de chave de navegação.
- navegação — o controlador seleciona a página JSF (= visualização) a ser enviada ao cliente. Essa escolha é feita com base na chave de navegação retornada pelo gerenciador de eventos.
- resposta — a página JSF selecionada enviará a resposta ao cliente. Ela utiliza seu modelo M para inicializar suas partes dinâmicas. Esse modelo também pode recorrer à camada [métier] [4a] para fornecer à página JSF os dados de que ela necessita.
Em um projeto JSF:
- o controlador C é o servlet [javax.faces.webapp.FacesServlet]. Ele se encontra na biblioteca [jsf-api.jar].
- as visualizações V são implementadas pelas páginas JSF.
- os modelos M e os gerenciadores de eventos são implementados por classes Java frequentemente chamadas de “backing beans”.
- Nas versões JSF e 1.x, a definição dos beans, bem como as regras de navegação de uma página para outra, estão definidas no arquivo [faces-config.xml]. Nele está a lista das visualizações e as regras de transição entre elas. A partir da versão JSF 2, as definições dos beans podem ser feitas por meio de anotações, e as transições entre páginas podem ser definidas “diretamente” no código dos beans.
10.2. Funcionamento do aplicativo

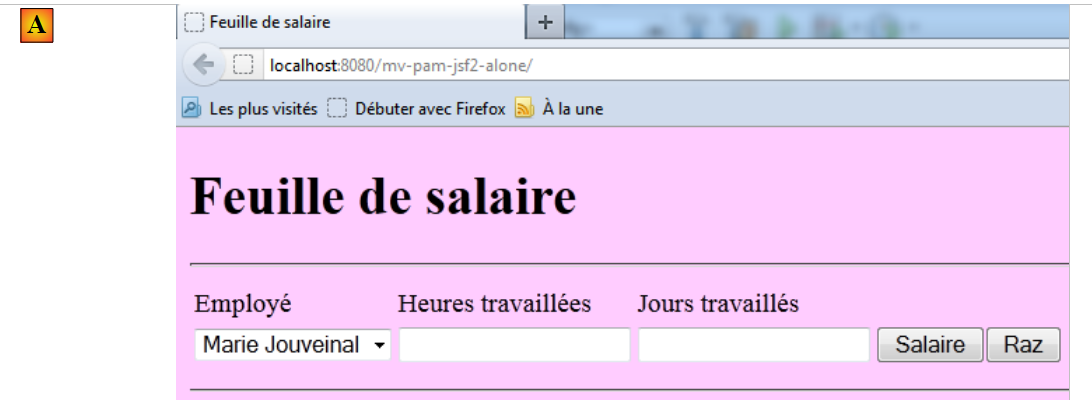

Quando a aplicação é acessada pela primeira vez, é exibida a seguinte página:
 |

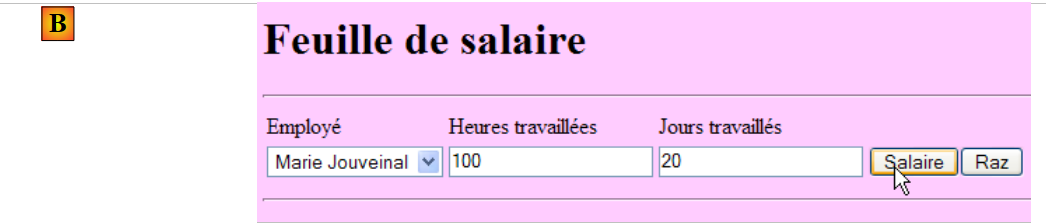

Em seguida, preenche-se o formulário e solicita-se o salário:
 |

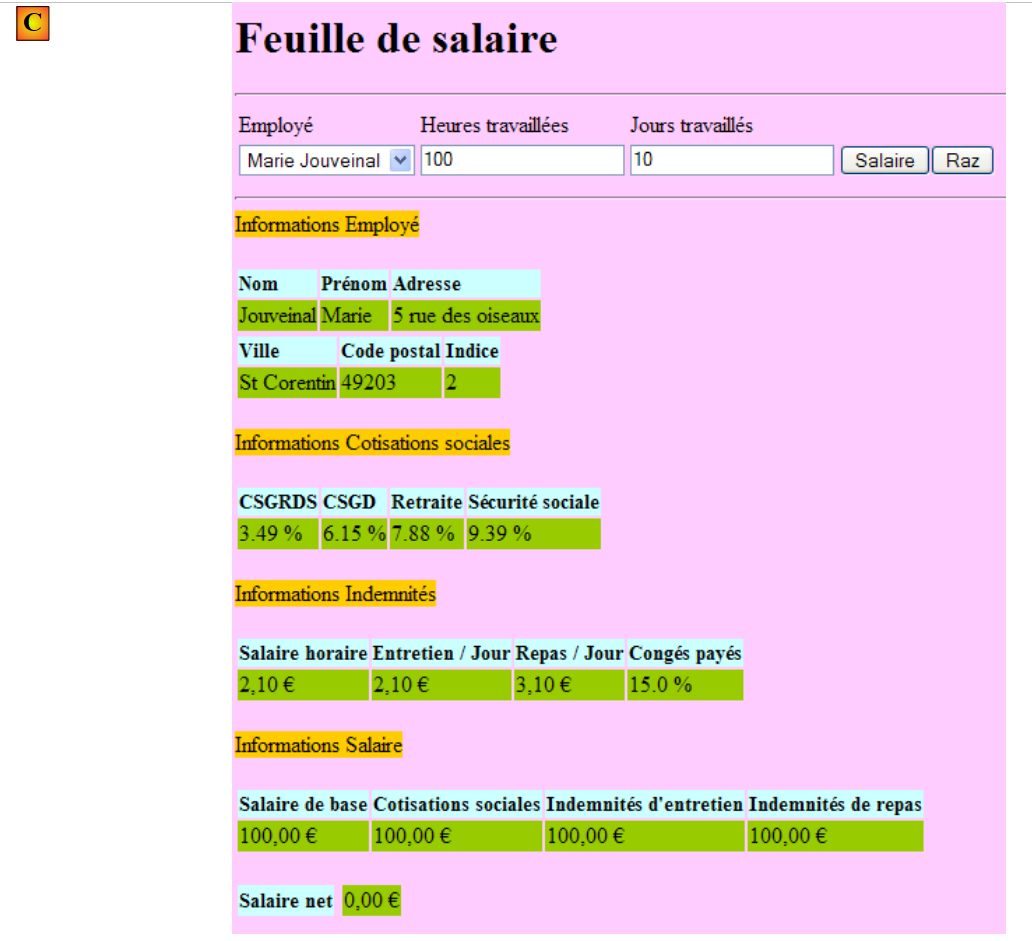

O resultado obtido é o seguinte:
 |
Esta versão calcula um salário fictício. Não se deve prestar atenção ao conteúdo da página, mas sim à sua formatação. Ao clicar no botão [Raz], retorna-se à página [A].

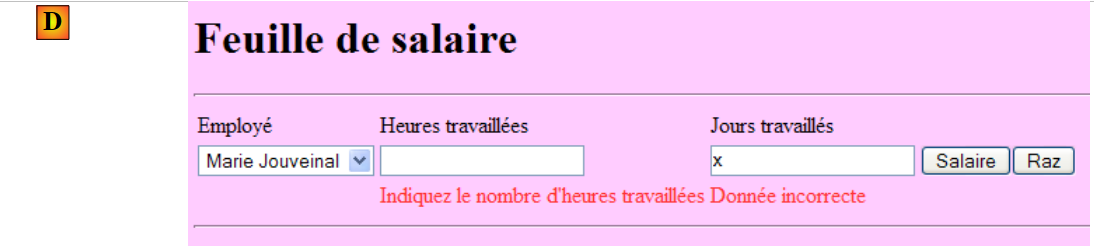

As entradas incorretas são sinalizadas, conforme mostra o exemplo a seguir:
 |
10.3. O projeto NetBeans

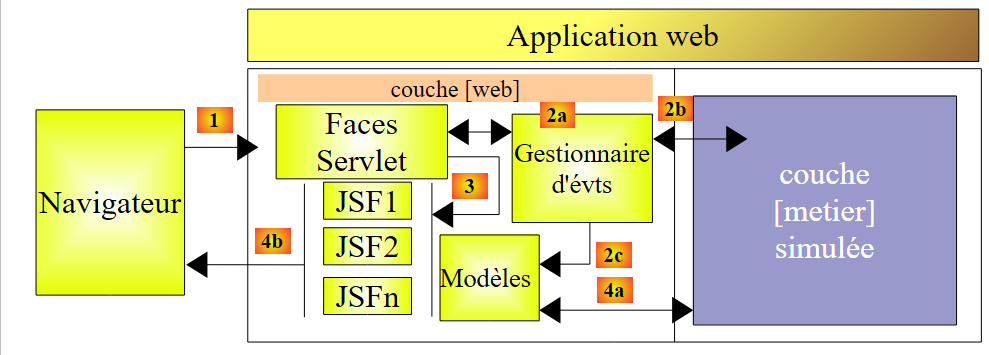

Vamos construir uma primeira versão do aplicativo em que a camada [métier] será simulada. Teremos a seguinte arquitetura:
 |
Quando os gerenciadores de eventos ou os modelos solicitarem dados à camada [métier] [2b, 4a], esta fornecerá dados fictícios. O objetivo é obter uma camada web que responda corretamente às solicitações do usuário. Quando isso for alcançado, restará apenas instalar a camada de servidor desenvolvida no parágrafo 7.1:
 |
Essa será a versão 2 da versão web do nosso aplicativo PAM.

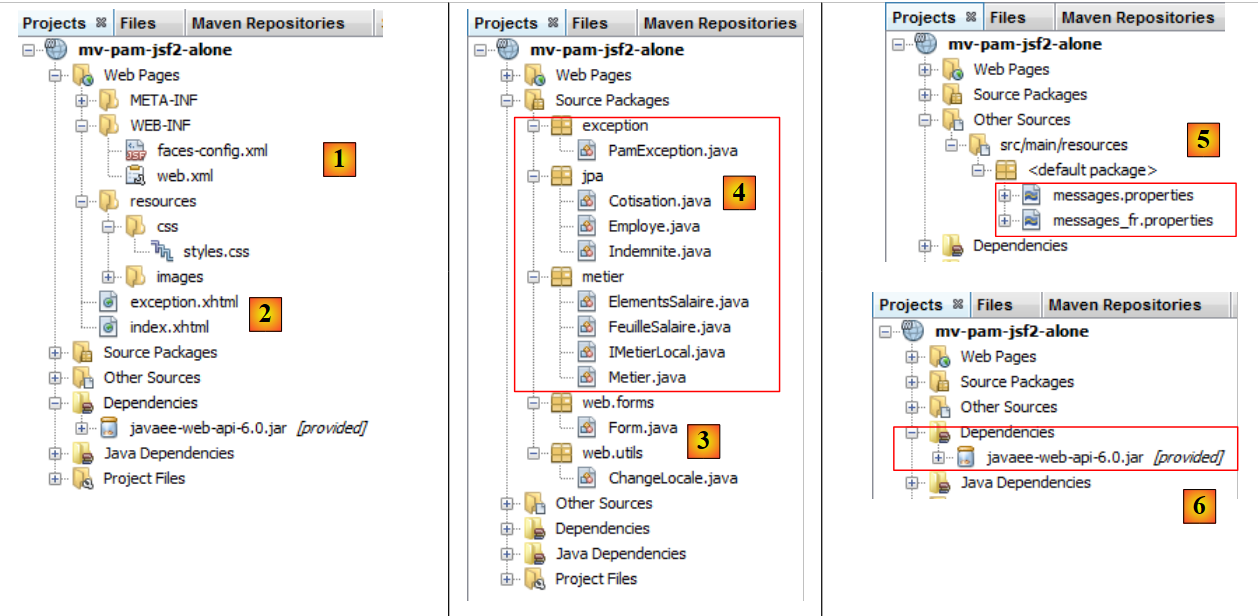

O projeto NetBeans da versão 1 é o seguinte projeto Maven:
 |
- em [1], os arquivos de configuração
- no [2], as páginas no XHTML e a folha de estilo
- em [3], as classes da camada em [web]
- em [4], os objetos trocados entre a camada [web] e a camada [métier] e a própria camada [métier]
- em [5], o arquivo de mensagens para a internacionalização do aplicativo
- em [6], as dependências do aplicativo
Vamos examinar alguns desses elementos.
10.3.1. Os arquivos de configuração
O arquivo [web.xml] é aquele gerado por padrão pelo NetBeans, além de conter a configuração de uma página de exceção:
- linha 30: [index.html] é a página inicial do aplicativo
- linhas 32-39: configuração da página de exceção

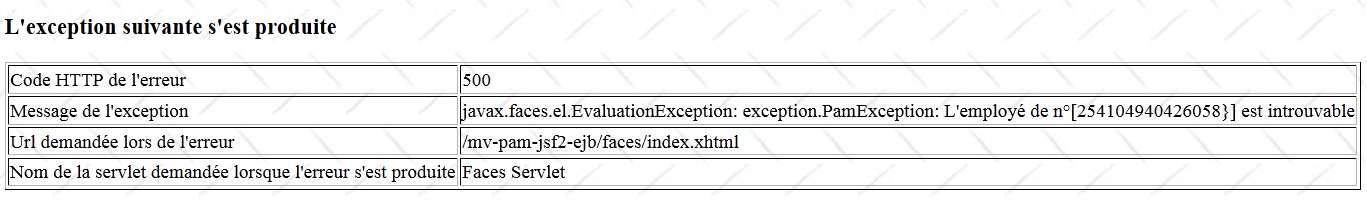

A página [exception.html] é derivada de [ref3]. Seu código é o seguinte:
Qualquer exceção que não seja explicitamente tratada pelo código do aplicativo web fará com que seja exibida uma página semelhante à seguinte:
 |
O arquivo [faces-config.xml] será o seguinte:
Observe os seguintes pontos:
- linhas 9-14: o arquivo [messages.properties] será utilizado para a internacionalização das páginas. Ele estará acessível nas páginas XHTML por meio da chave msg.
- linha 15: define o arquivo [messages.properties] como aquele a ser consultado prioritariamente para as mensagens de erro exibidas pelas tags <h:messages> e <h:message>. Isso permite redefinir algumas mensagens de erro padrão do JSF. Essa possibilidade não é utilizada aqui.
10.3.2. A folha de estilo
O arquivo [styles.css] é o seguinte:
.libelle{
background-color: #ccffff;
font-family: 'Times New Roman',Times,serif;
font-size: 14px;
font-weight: bold
}
body{
background-color: #ffccff
}
.error{
color: #ff3333
}
.info{
background-color: #99cc00
}
.titreInfos{
background-color: #ffcc00
}
Aqui estão alguns exemplos de código JSF que utilizam esses estilos:
|  |
|  |
|  |
10.3.3. O arquivo de mensagens
O arquivo de mensagens [messages_fr.properties] é o seguinte:
form.titre=Feuille de salaire
form.comboEmployes.libell\u00e9=Employ\u00e9
form.heuresTravaill\u00e9es.libell\u00e9=Heures travaill\u00e9es
form.joursTravaill\u00e9s.libell\u00e9=Jours travaill\u00e9s
form.heuresTravaill\u00e9es.required=Indiquez le nombre d'heures travaill\u00e9es
form.heuresTravaill\u00e9es.validation=Donn\u00e9e incorrecte
form.joursTravaill\u00e9s.required=Indiquez le nombre de jours travaill\u00e9s
form.joursTravaill\u00e9s.validation=Donn\u00e9e incorrecte
form.btnSalaire.libell\u00e9=Salaire
form.btnRaz.libell\u00e9=Raz
exception.header=L'exception suivante s'est produite
exception.httpCode=Code HTTP de l'erreur
exception.message=Message de l'exception
exception.requestUri=Url demand\u00e9e lors de l'erreur
exception.servletName=Nom de la servlet demand\u00e9e lorsque l'erreur s'est produite
form.infos.employ\u00e9=Informations Employ\u00e9
form.employe.nom=Nom
form.employe.pr\u00e9nom=Pr\u00e9nom
form.employe.adresse=Adresse
form.employe.ville=Ville
form.employe.codePostal=Code postal
form.employe.indice=Indice
form.infos.cotisations=Informations Cotisations sociales
form.cotisations.csgrds=CSGRDS
form.cotisations.csgd=CSGD
form.cotisations.retraite=Retraite
form.cotisations.secu=S\u00e9curit\u00e9 sociale
form.infos.indemnites=Informations Indemnit\u00e9s
form.indemnites.salaireHoraire=Salaire horaire
form.indemnites.entretienJour=Entretien / Jour
form.indemnites.repasJour=Repas / Jour
form.indemnites.cong\u00e9sPay\u00e9s=Cong\u00e9s pay\u00e9s
form.infos.salaire=Informations Salaire
form.salaire.base=Salaire de base
form.salaire.cotisationsSociales=Cotisations sociales
form.salaire.entretien=Indemnit\u00e9s d'entretien
form.salaire.repas=Indemnit\u00e9s de repas
form.salaire.net=Salaire net
Todas essas mensagens são utilizadas na página [index.xhtml], com exceção das das linhas 11 a 15, que são utilizadas na página [exception.xhtml].
10.3.4. O escopo dos beans
O bean [web.forms.Form] terá escopo de solicitação:
import java.io.Serializable;
import javax.faces.bean.ManagedBean;
import javax.faces.bean.RequestScoped;
@ManagedBean
@RequestScoped
public class Form implements Serializable {
O bean [web.utils.ChangeLocale] terá escopo de aplicação:
package web.utils;
import java.io.Serializable;
import javax.faces.bean.ManagedBean;
import javax.faces.bean.SessionScoped;
@ManagedBean
@SessionScoped
public class ChangeLocale implements Serializable{
// a localização das páginas
private String locale="fr";
public ChangeLocale() {
}
public String setFrenchLocale(){
locale="fr";
return null;
}
public String setEnglishLocale(){
locale="en";
return null;
}
public String getLocale() {
return locale;
}
public void setLocale(String locale) {
this.locale = locale;
}
}
10.3.5. A camada [métier]
A camada [métier] implementa a seguinte interface IMetierLocal:
package metier;
import java.util.List;
import javax.ejb.Local;
import jpa.Employe;
@Local
public interface IMetierLocal {
// obter a folha de pagamento
FeuilleSalaire calculerFeuilleSalaire(String SS, double nbHeuresTravaillées, int nbJoursTravaillés );
// lista de funcionários
List<Employe> findAllEmployes();
}

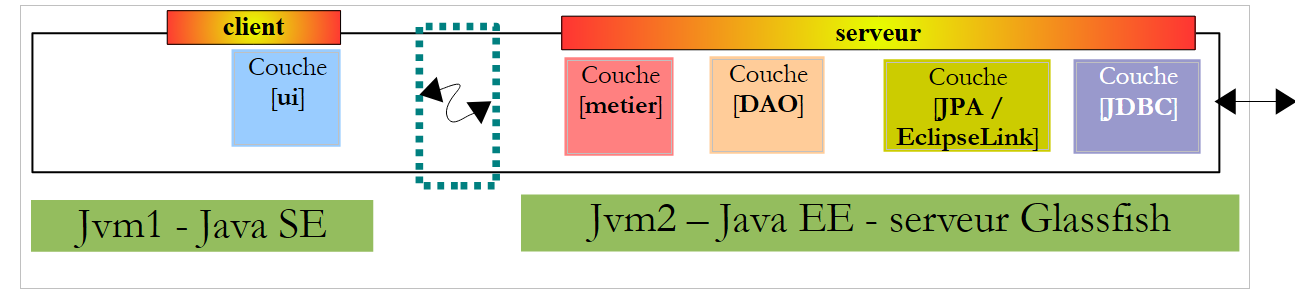

Esta interface é a utilizada na parte do servidor do aplicativo cliente/servidor descrito no parágrafo 7.1.
A classe Metier, que utilizaremos para testar a camada [web], implementa essa interface da seguinte maneira:
package metier;
...
public class Metier implements IMetierLocal {
// dicionário de funcionários indexado pelo nº SS
private Map<String,Employe> hashEmployes=new HashMap<String,Employe>();
// lista de funcionários
private List<Employe> listEmployes;
// obter a folha de pagamento
public FeuilleSalaire calculerFeuilleSalaire(String SS,
double nbHeuresTravaillées, int nbJoursTravaillés) {
// recuperar o funcionário com o n.º SS
Employe e=hashEmployes.get(SS);
// gerar uma folha de pagamento fictícia
return new FeuilleSalaire(e,new Cotisation(3.49,6.15,9.39,7.88),new ElementsSalaire(100,100,100,100,100));
}
// lista de funcionários
public List<Employe> findAllEmployes() {
if(listEmployes==null){
// cria-se uma lista com dois funcionários
listEmployes=new ArrayList<Employe>();
listEmployes.add(new Employe("254104940426058","Jouveinal","Marie","5 rue des oiseaux","St Corentin","49203",new Indemnite(2,2.1,2.1,3.1,15)));
listEmployes.add(new Employe("260124402111742","Laverti","Justine","La brûlerie","St Marcel","49014",new Indemnite(1,1.93,2,3,12)));
// dicionário de funcionários indexado pelo nº SS
for(Employe e:listEmployes){
hashEmployes.put(e.getSS(),e);
}
}
// retornamos a lista de funcionários
return listEmployes;
}
}
Deixamos a cargo do leitor a tarefa de decifrar esse código. Observe o método utilizado: para não precisarmos implementar a parte EJB da aplicação, simulamos a camada [métier]. Quando a camada [web] for declarada correta, poderemos então substituí-la pela verdadeira camada [métier].
10.4. O formulário [index.xhtml] e seu modelo [Form.java]
Agora, estamos criando a página XHTML do formulário, bem como seu modelo.
Leituras recomendadas em [ref3]:
- exemplo nº 3 (mv-jsf2-03) para a lista de tags utilizáveis em um formulário
- exemplo nº 4 (mv-jsf2-04) para as listas suspensas preenchidas pelo modelo
- exemplo nº 6 (mv-jsf2-06) para a validação dos dados inseridos
- exemplo nº 7 (mv-jsf2-07) para o gerenciamento do botão [Raz]
10.4.1. Etapa 1
Pergunta: Construa o formulário [index.xhtml] e seu modelo [Form.java] necessários para obter a página a seguir:
 |

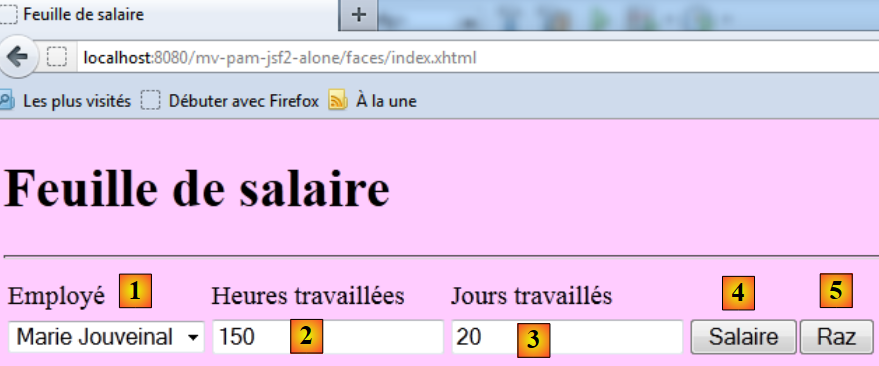

Os componentes de entrada são os seguintes:
id | tipo JSF | modelo | função | |
comboEmployes | <h:selectOneMenu> | String comboEmployesValue List<Empregado> getEmployes() | contém a lista de funcionários no formato “nome sobrenome”. | |
heuresTravaillees | <h:inputText> | String heuresTravaillées | número de horas trabalhadas — número real | |
joursTravailles | <h:inputText> | String joursTravaillés | número de dias trabalhados - número inteiro | |
btnSalaire | <h:commandButton> | inicia o cálculo do salário | ||
btnRaz | <h:commandButton> | recoloca o formulário em seu estado inicial |
- o método getEmployes retornará uma lista de funcionários obtida da camada [métier]. Os objetos exibidos pela lista suspensa terão como atributo itemValue o número SS do funcionário e, como atributo itemLabel, uma sequência de caracteres composta pelo nome e sobrenome do funcionário.
- Os botões [Salaire] e [Raz] não estarão, por enquanto, conectados a manipuladores de eventos.
- A validade das entradas será verificada.
Teste esta versão. Verifique, principalmente, se os erros de entrada são devidamente sinalizados.
Observação: é importante que os atributos id dos componentes da página não contenham caracteres acentuados. Com o Glassfish 3.1.2, isso faz com que a aplicação trave.
10.4.2. Etapa 2

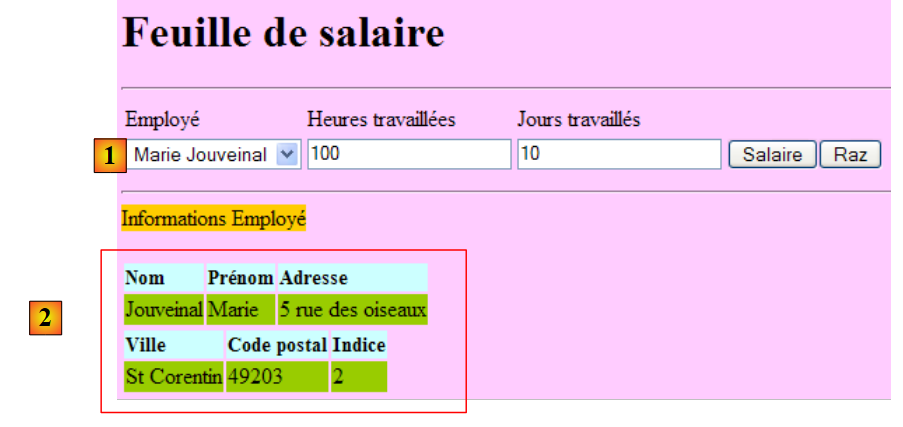

Pergunta: preencha o formulário [index.xhtml] e seu modelo [Form.java] para obter a página a seguir após clicar no botão [Salaire]:
 |
O botão [Salaire] será conectado ao gerenciador de eventos calculerSalaire do modelo. Esse método utilizará o método calculerFeuilleSalaire da camada [métier]. Esta folha de pagamento será gerada para o funcionário selecionado em [1].
No modelo, a folha de pagamento será representada pelo seguinte campo privado:
private FeuilleSalaire feuilleSalaire;
com os métodos get e set.
Para obter as informações contidas nesse objeto, é possível escrever na página JSF expressões como a seguinte:
<h:outputText value="#{form.feuilleSalaire.employe.nom}"/>
A expressão do atributo **value** será avaliada da seguinte forma:
[form].getFeuilleSalaire().getEmploye().getNom(), onde [form] representa uma instância da classe [Form.java]. O leitor poderá verificar que os métodos get utilizados aqui existem, de fato, nas classes [Form], [FeuilleSalaire] e [Employe], respectivamente. Caso contrário, uma exceção seria lançada durante a avaliação da expressão.
Teste esta nova versão.
10.4.3. Etapa 3

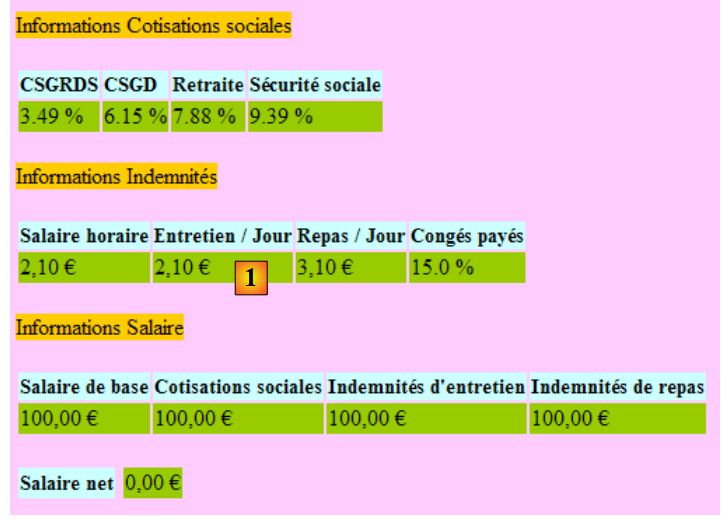

Pergunta: preencha o formulário [index.xhtml] e seu modelo [Form.java] para obter as seguintes informações adicionais:
 |
Seguiremos o mesmo procedimento de antes. Há uma dificuldade com o símbolo monetário do euro que aparece em [1], por exemplo. No contexto de um aplicativo internacionalizado, seria preferível ter o formato de exibição e o símbolo monetário do locale utilizado (en, de, fr, ...). Isso pode ser obtido da seguinte maneira:
<h:outputFormat value="{0,number,currency}">
<f:param value="#{form.feuilleSalaire.employe.indemnite.entretienJour}"/>
</h:outputFormat>
Poderíamos ter escrito:
<h:outputText value="#{form.feuilleSalaire.employe.indemnite.entretienJour} є">
mas com a configuração regional en_GB (inglês GB), continuaria a ser exibido em euros, quando deveria ser usada a libra £. A tag <h:outputFormat> permite exibir informações de acordo com a locale da página JSF exibida:
- linha 1: exibe o parâmetro {0}, que é um número (number) representando uma quantia em dinheiro (currency)
- linha 2: a tag <f:param> atribui um valor ao parâmetro {0}. Uma segunda tag <f:param> atribuiria um valor ao parâmetro {1} e assim por diante.
10.4.4. etapa 4
Leituras recomendadas: exemplo nº 7 (mv-jsf2-07) em [ref3].
Pergunta: preencha o formulário [index.xhtml] e seu modelo [Form.java] para gerenciar o botão [Raz].

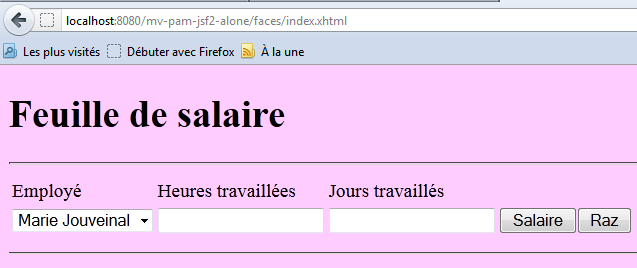

O botão [Raz] restaura o formulário ao estado em que se encontrava quando foi solicitado pela primeira vez por meio de um GET. Há várias dificuldades aqui. Algumas delas foram explicadas em [ref3].
O formulário gerado pelo botão [Raz] não é o formulário completo, mas apenas a parte saisie dele:
Esse resultado pode ser obtido com uma tag <f:subview> utilizada da seguinte maneira:
<f:subview id="viewInfos" rendered="#{form.viewInfosIsRendered}">
... la partie du formulaire qu'on veut pouvoir ne pas afficher
</f:subview>
A tag <f:subview> engloba toda a parte do formulário que pode ser exibida ou ocultada. Qualquer componente pode ser exibido ou ocultado por meio do atributo rendered. Se rendered="true", o componente é exibido; se rendered="false", ele não é exibido. Se o atributo rendered assumir seu valor no modelo, a exibição do componente poderá ser controlada programaticamente.
Acima, controlaremos a exibição da vista viewInfos com o seguinte campo:
private boolean viewInfosIsRendered;
acompanhado de seus métodos get e set. Os métodos que gerenciam os cliques nos botões [Salaire] e [Raz] atualizarão esse valor booleano, dependendo se a visualização viewInfos deve ser exibida ou não.
