7. Estudo de caso com o Firebird 2.1

7.1. Instalação das ferramentas

As ferramentas a serem instaladas são as seguintes:

  • o SGBD: [http://www.firebirdsql.org/en/firebird-2-1-5/];
  • uma ferramenta de administração: EMS, SQL Manager para InterBase/Firebird Freeware [http://www.sqlmanager.net/fr/products/ibfb/manager/download].

Nos exemplos a seguir, o usuário é sysdba com a senha masterkey.

Vamos iniciar o Firebird e, em seguida, a ferramenta [SQL Manager Lite for Firebird], com a qual administraremos o SGBD.

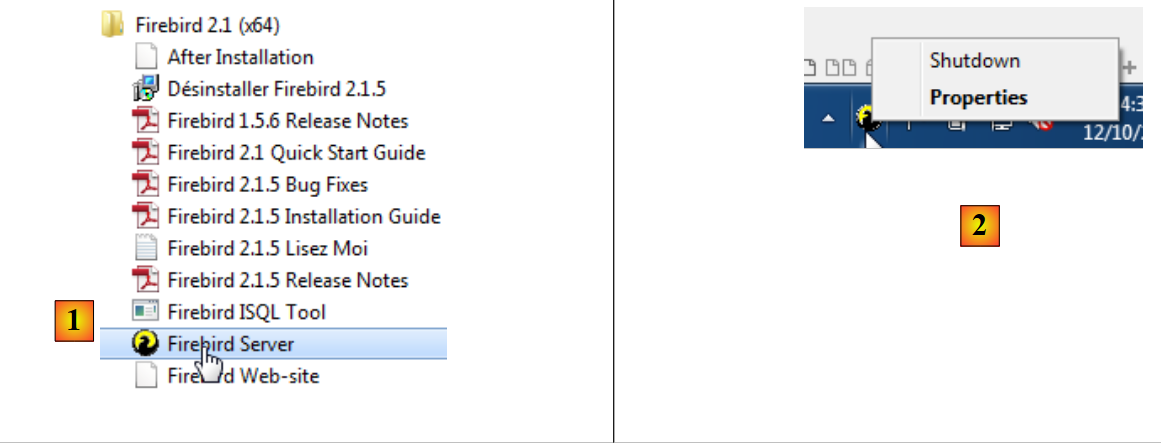

  • No [1], iniciamos o Firebird SGBD a partir do Menu Iniciar. Aqui, o SGBD não foi instalado como um serviço do Windows;
  • em [2], o serviço é iniciado. Um ícone apareceu no canto inferior direito da tela. Com um clique direito nele, é possível parar o SGBD.

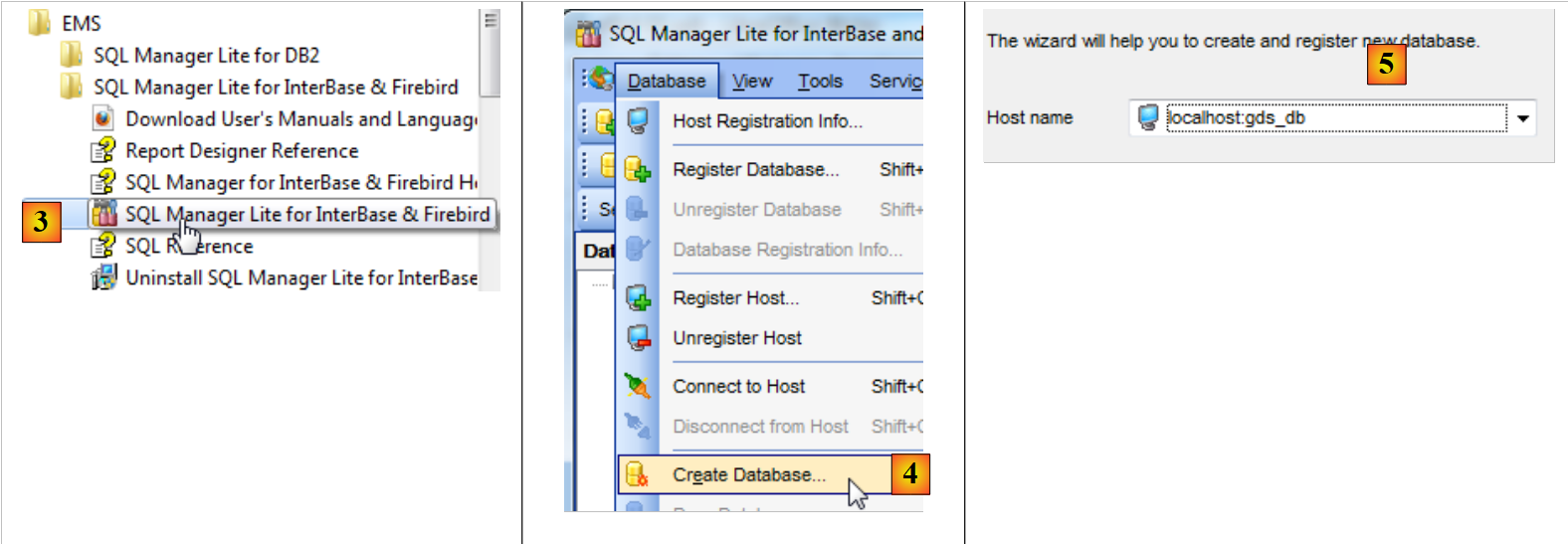

Agora, iniciamos a ferramenta [SQL Manager Lite for Firebird], com a qual administraremos o SGBD e o [3].

  • no [4], criamos um novo banco de dados;
  • no [5], confirmamos;
  • em [5], fazemos o login como SYSDBA / masterkey;

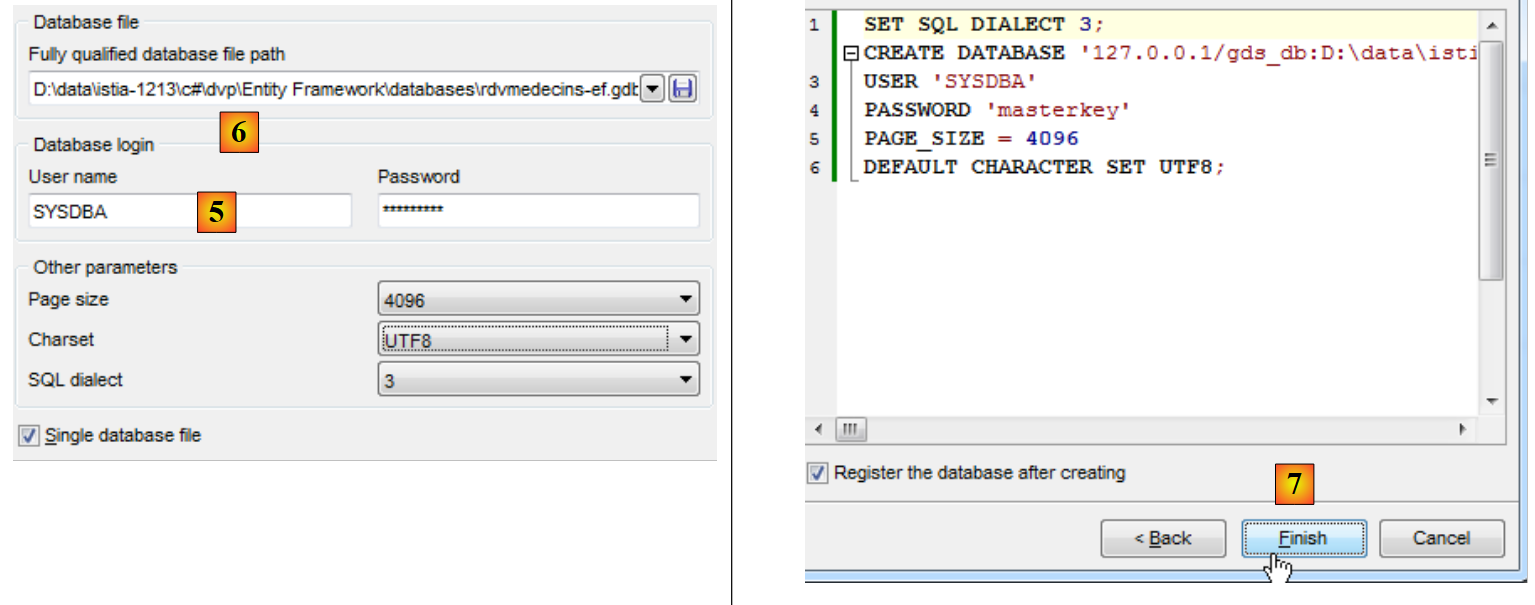

  • em [6], indicamos o local do arquivo que será criado. De fato, o banco de dados será criado em um único arquivo;
  • em [7], confirma-se a ordem SQL que será executada;

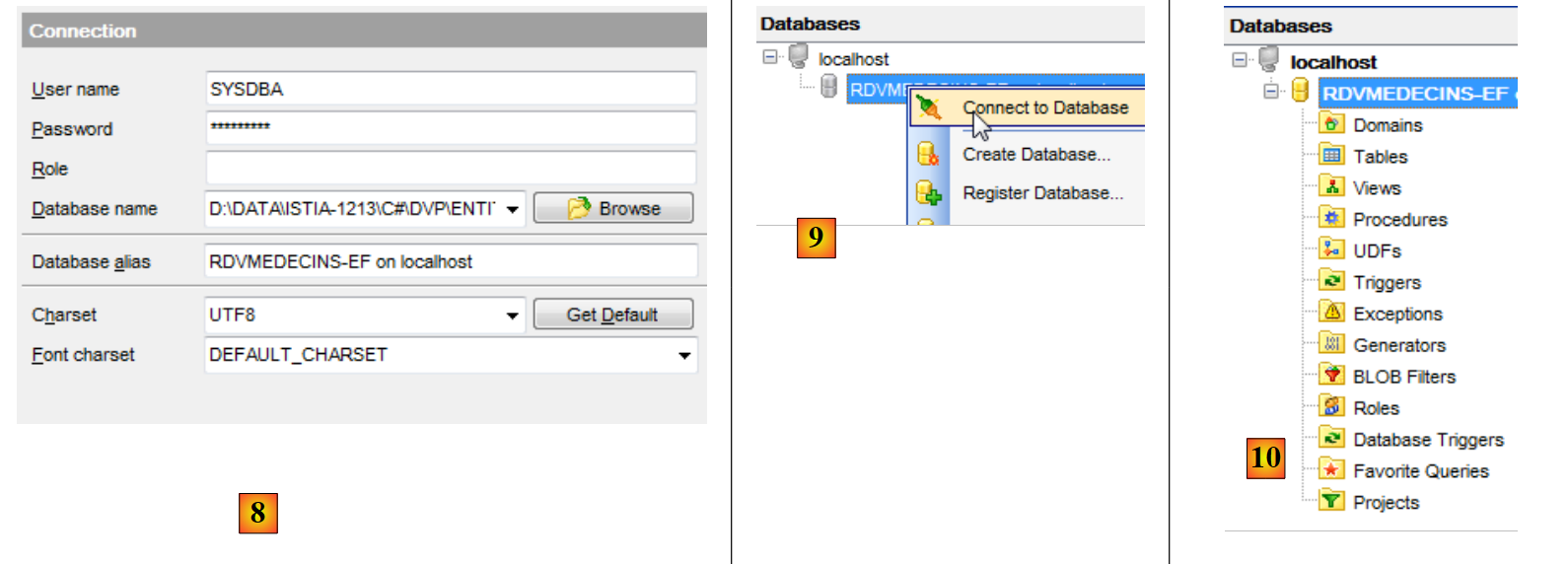

  • em [8], o banco de dados foi criado. Agora ele deve ser gravado em [EMS Manager]. As informações estão corretas. Executa-se [OK];
  • no [9], conectamo-nos a ela;
  • em [10], o [EMS Manager] exibe o banco de dados, que por enquanto está vazio.

Agora vamos conectar um projeto VS 2012 a esse banco de dados.

7.2. Criação do banco de dados a partir das entidades

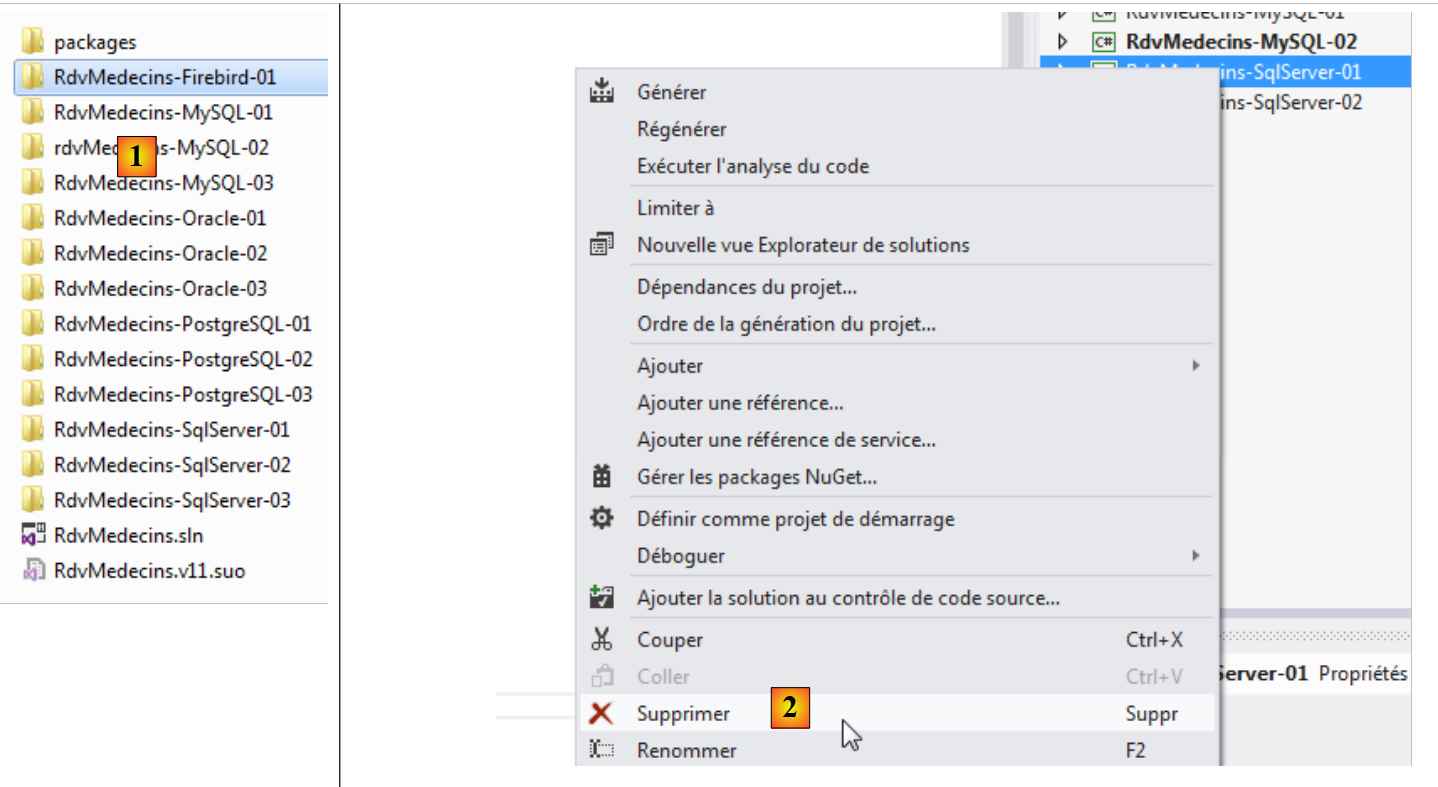

Começamos duplicando a pasta do projeto [RdvMedecins-SqlServer-01] em [RdvMedecins-Firebird-01] e [1]:

  • em [2]; em VS 2012, excluímos o projeto [RdvMedecins-SqlServer-01] da solução;
  • em [3], o projeto foi excluído;

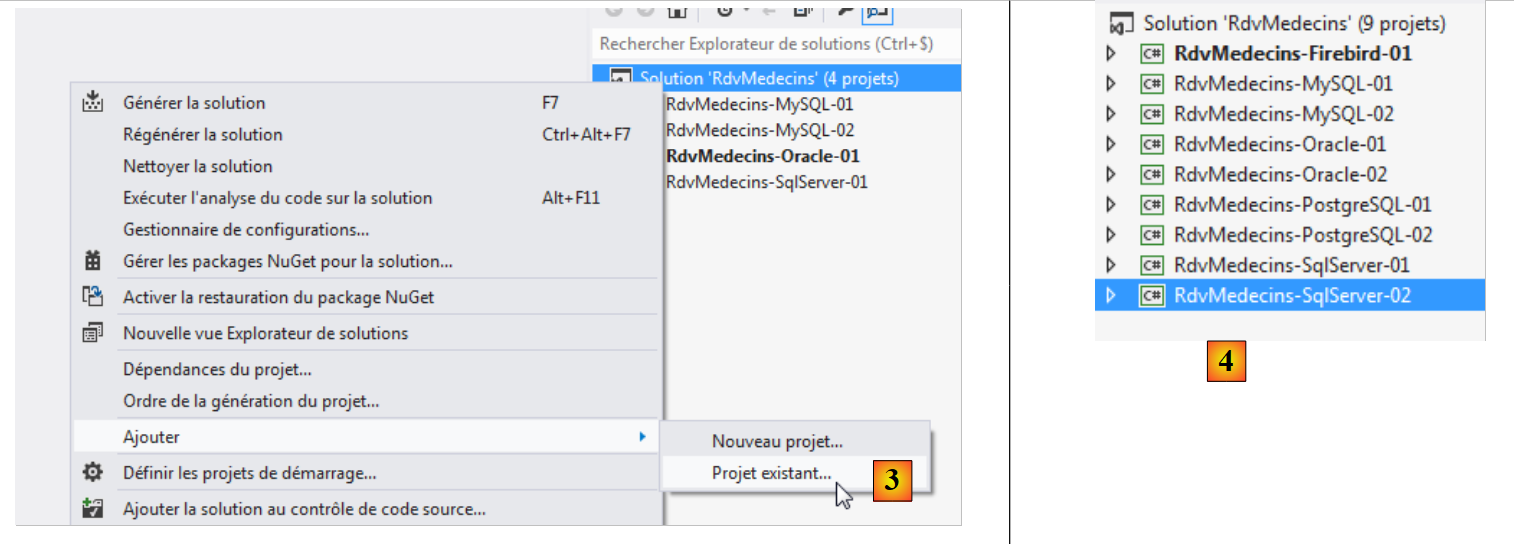

  • em [4], adicionamos outro. Este está contido na pasta [RdvMedecins-Firebird-01] que criamos anteriormente;

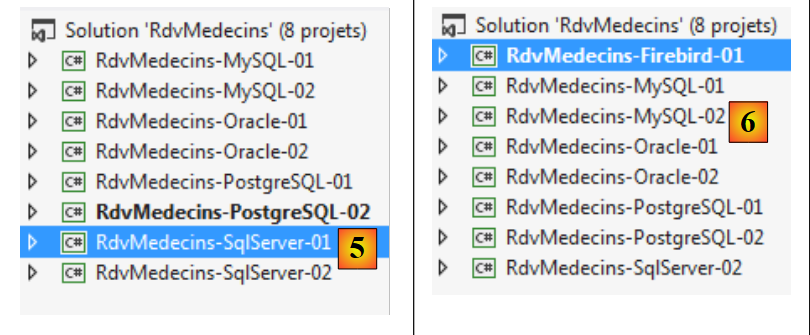

  • em [5], o projeto carregado se chama [RdvMedecins-SqlServer-01];
  • em [6], alteramos o nome para [RdvMedecins-Firebird-01]

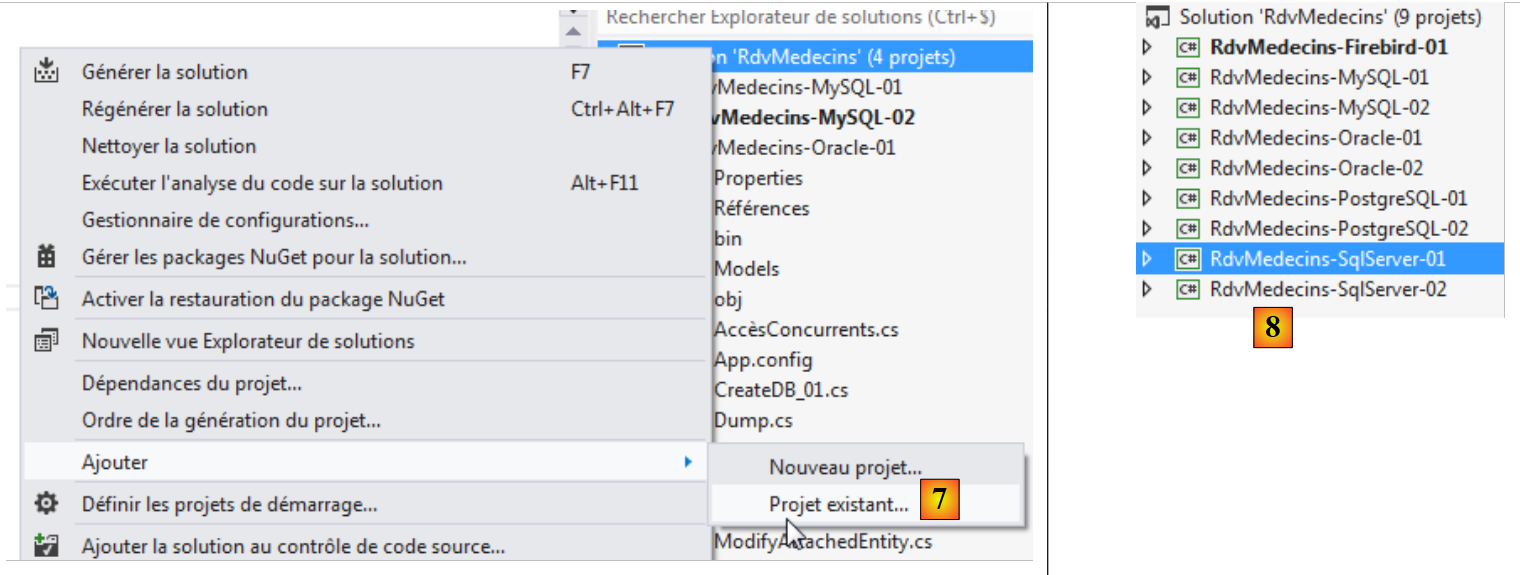

  • em [7], adiciona-se outro projeto à solução. Esse projeto está na pasta [RdvMedecins-SqlServer-01] do projeto que havíamos excluído da solução anteriormente;
  • no [8], o projeto [RdvMedecins-SqlServer-01] foi reintegrado à solução.

O projeto [RdvMedecins-Firebird-01] é idêntico ao projeto [RdvMedecins-SqlServer-01]. Precisamos fazer algumas modificações. No [App.config], vamos alterar a string de conexão e o [DbProviderFactory], que deve ser adaptado a cada SGBD.


<!-- cadeia de conexão com o banco de dados -->
  <connectionStrings>
    <add name="monContexte" connectionString="User=SYSDBA;Password=masterkey;Database=D:\data\istia-1213\c#\dvp\Entity Framework\databases\firebird\RDVMEDECINS-EF.GDB;DataSource=localhost;
Port=3050;Dialect=3;Charset=NONE;Role=;Connection lifetime=15;Pooling=true;MinPoolSize=0;MaxPoolSize=50;Packet Size=8192;ServerType=0;" providerName="FirebirdSql.Data.FirebirdClient" />
  </connectionStrings>
  <!-- o provedor de fábrica -->
  <system.data>
    <DbProviderFactories>
      <add name="Firebird Client Data Provider" invariant="FirebirdSql.Data.FirebirdClient" description=".Net Framework Data Provider for Firebird" type="FirebirdSql.Data.FirebirdClient.FirebirdClientFactory, FirebirdSql.Data.FirebirdClient, Version=2.7.7.0, Culture=neutral, PublicKeyToken=3750abcc3150b00c" />
    </DbProviderFactories>
  </system.data>
  • linha 3: o usuário e sua senha, bem como o caminho completo do banco de dados Firebird;
  • linhas 8 a 10: o DbProviderFactory. A linha 9 faz referência a um DLL e a um [FirebirdSql.Data.FirebirdClient] que não temos. Ela é obtida com NuGet e [1]:

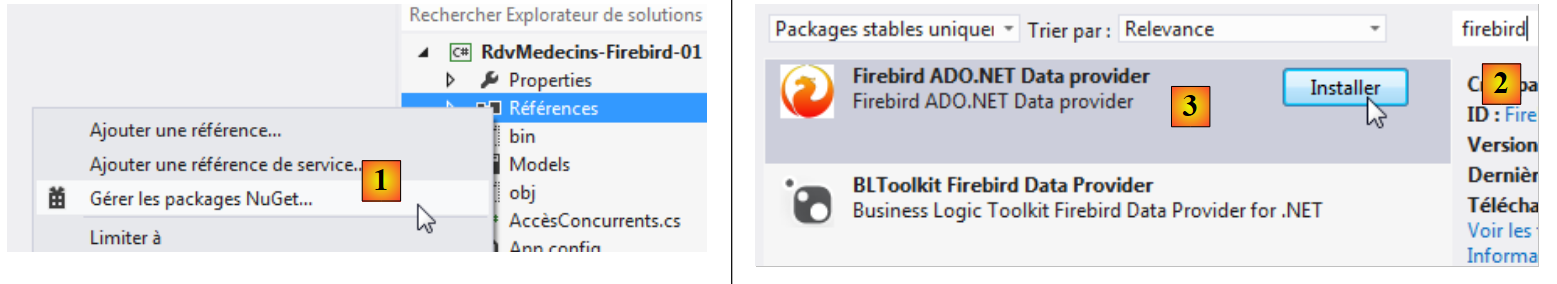

  • no [2], na área de pesquisa, digite a palavra-chave firebird;
  • em [3], selecione o pacote [Firebird ADO.NET Data Provider]. Trata-se de um conector ADO.NET para o Firebird;

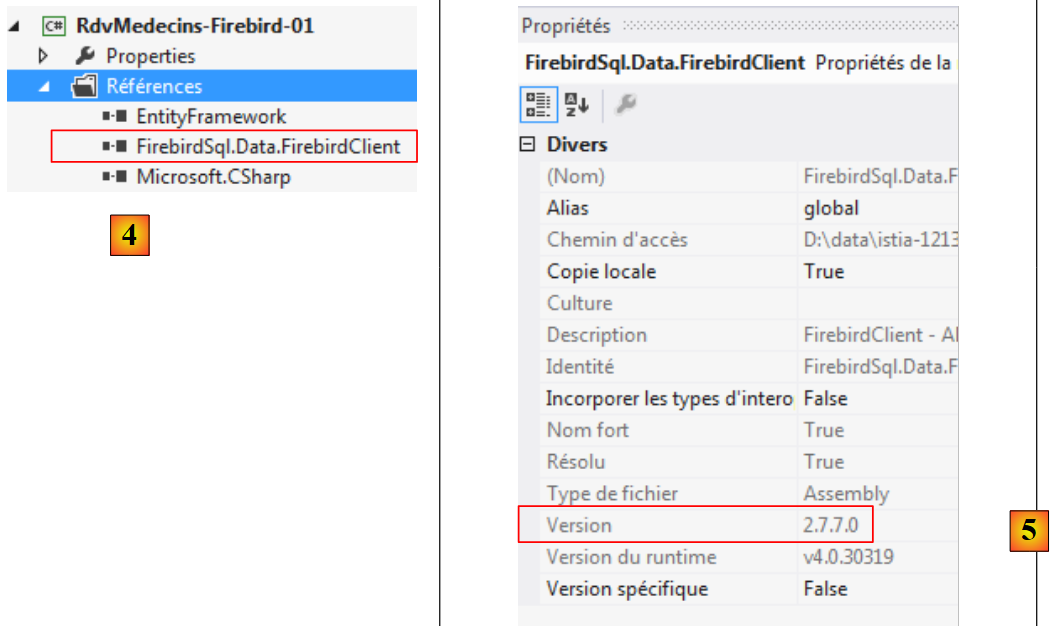

  • em [4], a nova referência;
  • em [5], em [App.config], é preciso inserir a versão correta do DLL. Ela pode ser encontrada nas propriedades do arquivo.

No arquivo [Entites.cs], é preciso adaptar o esquema das tabelas que serão geradas:


  [Table("MEDECINS")]
  public class Medecin : Personne
  {...}

  [Table("CLIENTS")]
  public class Client : Personne
  {...}

  [Table("CRENEAUX")]
  public class Creneau
  {...}

  [Table("RVS")]
  public class Rv
  {...}

Aqui, as tabelas não possuem esquema.

Configuramos a execução do projeto:

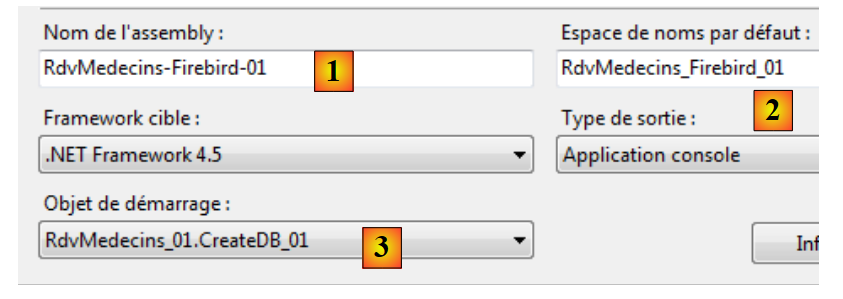

  • em [1], atribuímos outro nome ao assembly que será gerado;
  • em [2], definimos também outro namespace padrão;
  • em [3], indicamos o programa a ser executado.

Nesta fase, não há erros de compilação. Vamos executar o programa [CreateDB_01]. Recebemos a seguinte exceção:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
Exception non gérée : System.Data.MetadataException: Le schéma spécifié n'est pas valide. Erreurs :
(11,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
(23,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
(33,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
(43,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
   à System.Data.Metadata.Edm.StoreItemCollection.Loader.ThrowOnNonWarningErrors
()
   ...
   à RdvMedecins_01.CreateDB_01.Main(String[] args) dans d:\data\istia-1213\c#\d
vp\Entity Framework\RdvMedecins\RdvMedecins-Oracle-01\CreateDB_01.cs:ligne 15

Lembramos de ter tido o mesmo erro com MySQL, Oracle e PostgreSQL. Isso está relacionado ao tipo do campo Timestamp das entidades. Fazemos a mesma alteração que fizemos nos dois SGBD anteriores. Nas entidades, substituímos as três linhas


    [Column("TIMESTAMP")]
    [Timestamp]
    public byte[] Timestamp { get; set; }

pelas seguintes:


    [ConcurrencyCheck]
    [Column("VERSIONING")]
    public int? Versioning { get; set; }

Portanto, alteramos o tipo da coluna de byte[] para int?. No SGBD, utilizaremos procedimentos armazenados para incrementar esse inteiro em uma unidade sempre que uma linha for inserida ou modificada.

Fazemos a modificação anterior nas quatro entidades e, em seguida, reexecutamos o aplicativo. Recebemos então o seguinte erro:

1
2
3
4
5
Exception non gérée : FirebirdSql.Data.FirebirdClient.FbException: lock time-out on wait transaction object D:\DATA\ISTIA-1213\C#\DVP\ENTITY FRAMEWORK\DATABASES\FIREBIRD\RDVMEDECINS-EF.GDB está em uso ---> FirebirdSql.Data.Common.IscException: tempo limite de bloqueio na transação em espera
object D:\DATA\ISTIA-1213\C#\DVP\ENTITY FRAMEWORK\DATABASES\FIREBIRD\RDVMEDECINS
-EF.GDB is in use
...
   à RdvMedecins_01.CreateDB_01.Main(String[] args) dans d:\data\istia-1213\c#\dvp\Entity Framework\RdvMedecins\RdvMedecins-Firebird-01\CreateDB_01.cs:linha 15

A linha 1 indica que o banco de dados está em uso. Pelo que me parece, esse não era o caso, e não consegui resolver esse problema.

Não importa. Vamos construir o banco de dados [RDVMEDECINS-EF] manualmente com a ferramenta [EMS Manager for Firebird]. Não descreveremos todas as etapas, mas apenas as mais importantes.

O banco de dados Firebird será o seguinte:

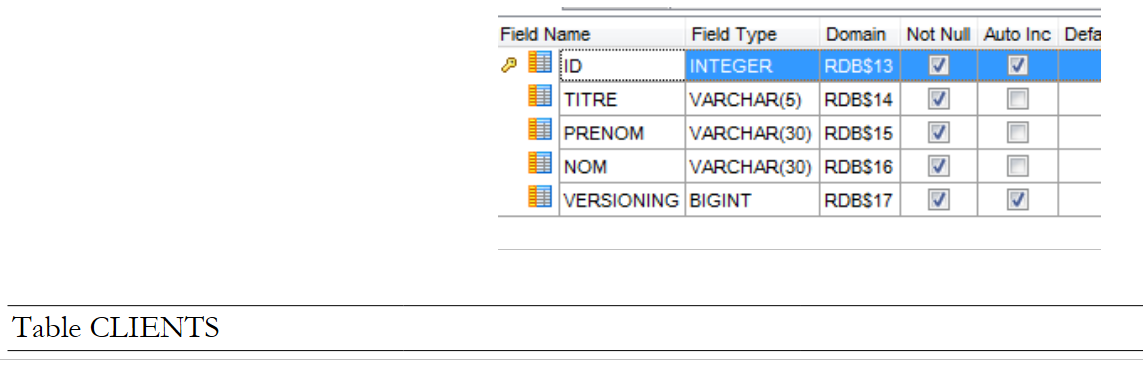

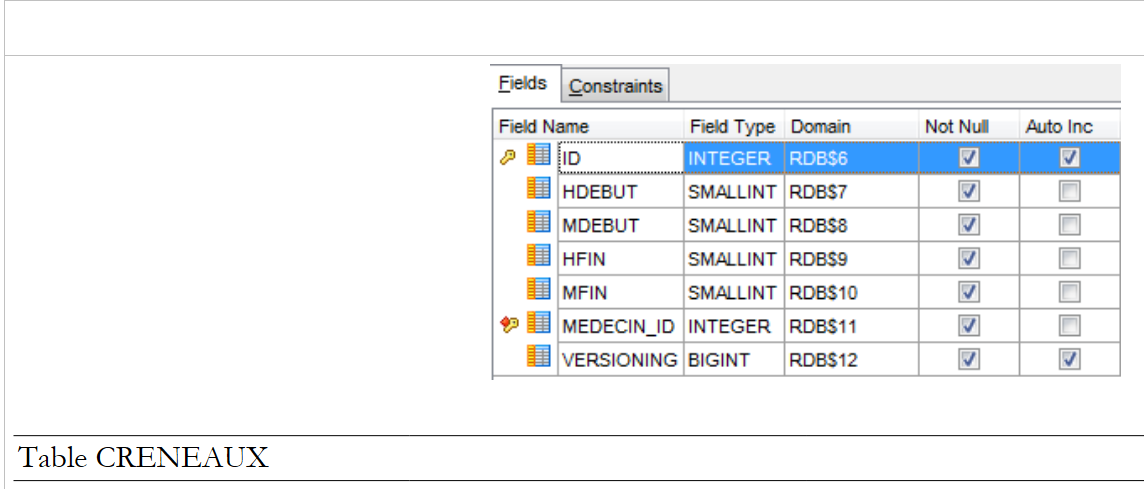

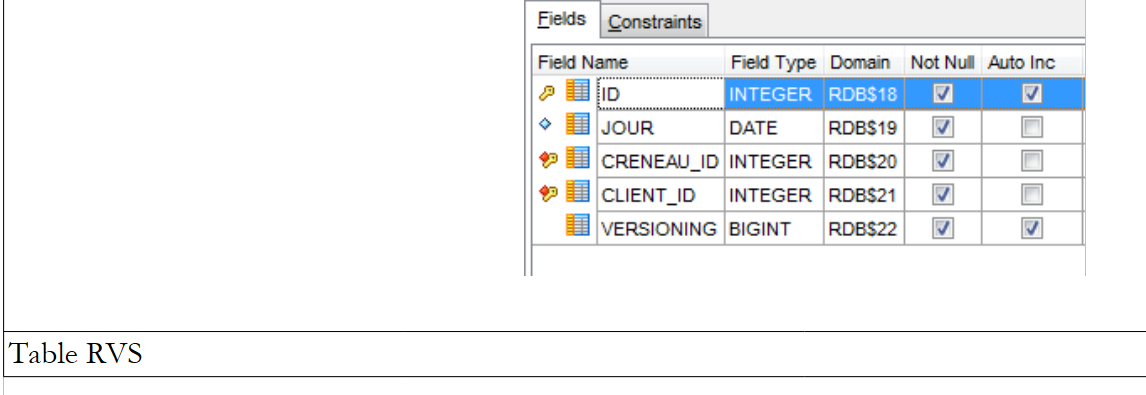

As tabelas

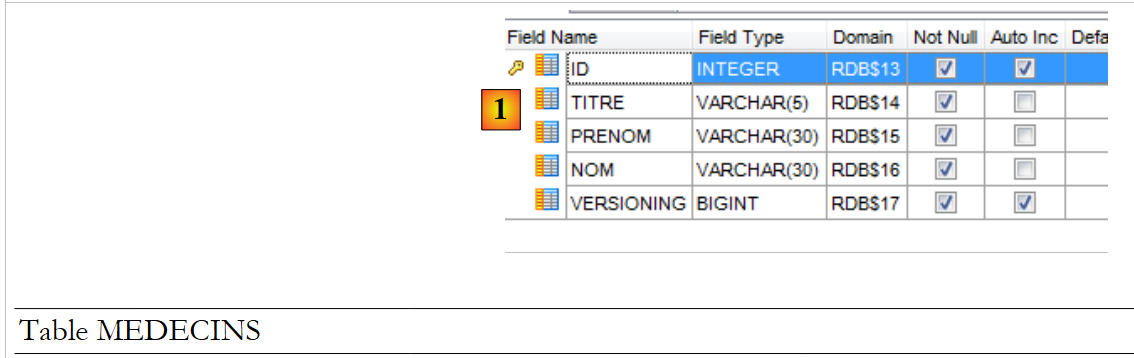

  • em [1], ID é uma chave primária com o atributo Autoincrement. Ela será gerada automaticamente pelo SGBD;

As diferentes tabelas possuem as chaves primárias e estrangeiras que essas mesmas tabelas tinham nos exemplos anteriores. As chaves estrangeiras possuem o atributo ON, DELETE e CASCADE.

Os geradores

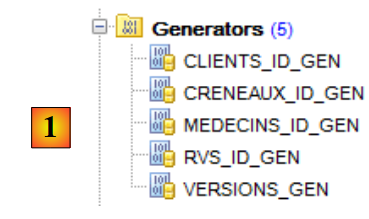

Assim como no Oracle e no PostgreSQL, criamos geradores de números consecutivos. São 5: [1].

  • [CLIENTS_ID_GEN] será usado para gerar a chave primária da tabela [CLIENTS];
  • [MEDECINS_ID_GEN] será usado para gerar a chave primária da tabela [MEDECINS];
  • [CRENEAUX_ID_GEN] será utilizado para gerar a chave primária da tabela [CRENEAUX];
  • [RVS_ID_GEN] será utilizado para gerar a chave primária da tabela [RVS];
  • [VERSIONS_GEN] será utilizado para gerar os valores das colunas [VERSIONING] de todas as tabelas.

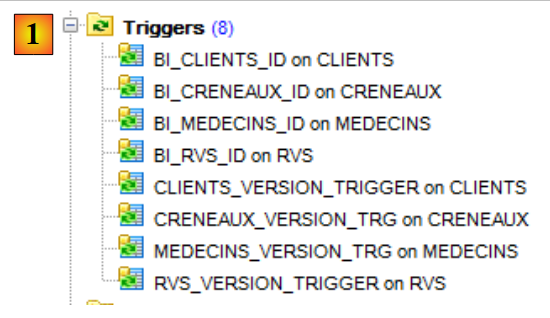

Os gatilhos

Um trigger é um procedimento executado pelo SGBD antes ou depois de um evento (inserção, modificação, exclusão) em uma tabela. Temos 8 deles, [1]:

Vamos examinar o código DDL do trigger [BI_CLIENTS_ID], que preenche a coluna [ID] da tabela [CLIENTS]:

1
2
3
4
5
6
7
8
CREATE TRIGGER BI_CLIENTS_ID FOR CLIENTS
ACTIVE BEFORE INSERT
POSITION 0
AS
BEGIN
  IF (NEW.ID IS NULL) THEN
      NEW.ID = GEN_ID(CLIENTS_ID_GEN, 1);
END^
  • linha 2: antes de cada inserção na tabela [CLIENTS];
  • linhas 6-7: se a coluna ID for NULL, então atribui-se a ela o próximo valor do gerador de números [CLIENTS_ID_GEN].

Os gatilhos [ BI_CLIENTS_ID, BI_MEDECINS_ID, BI_CRENEAUX_ID, BI_RVS_ID] são todos construídos da mesma maneira.

Vejamos agora o código DDL do gatilho [CLIENTS_VERSION_TRIGGER], que alimenta a coluna [VERSIONING] da tabela [CLIENTS]:

1
2
3
4
5
6
7
CREATE TRIGGER CLIENTS_VERSION_TRIGGER FOR CLIENTS
ACTIVE BEFORE INSERT OR UPDATE
POSITION 1
AS
BEGIN
  NEW."VERSIONING" = GEN_ID(VERSIONS_GEN,1);
END^
  • linhas 1-3: antes de cada operação INSERT ou UPDATE na tabela [CLIENTS];
  • linha 6: a coluna ["VERSIONING"] recebe o seguinte valor do gerador de números [VERSIONS_GEN]. Esse gerador alimenta as colunas ["VERSIONING"] das quatro tabelas.

Os gatilhos [MEDECINS_VERSION_TRIGGER, CRENEAUX_VERSION_TRIGGER, RVS_VERSION_TRIGGER] são análogos.

O script de geração das tabelas do banco de dados Firebird [RDVMEDECINS-EF] foi colocado na pasta [RdvMedecins / databases / Firebird]. O leitor poderá carregá-lo e executá-lo para criar suas tabelas.

Feito isso, os diversos programas do projeto podem ser executados. Eles fornecem os mesmos resultados que com o SQL Server, exceto pelo programa [ModifyDetachedEntities], que trava pelo mesmo motivo que travava com o Oracle e o MySQL. O problema é resolvido da mesma maneira. Basta copiar o programa [ModifyDetachedEntities] do projeto [RdvMedecins-Oracle-01] para o projeto [RdvMedecins-Firebird-01].

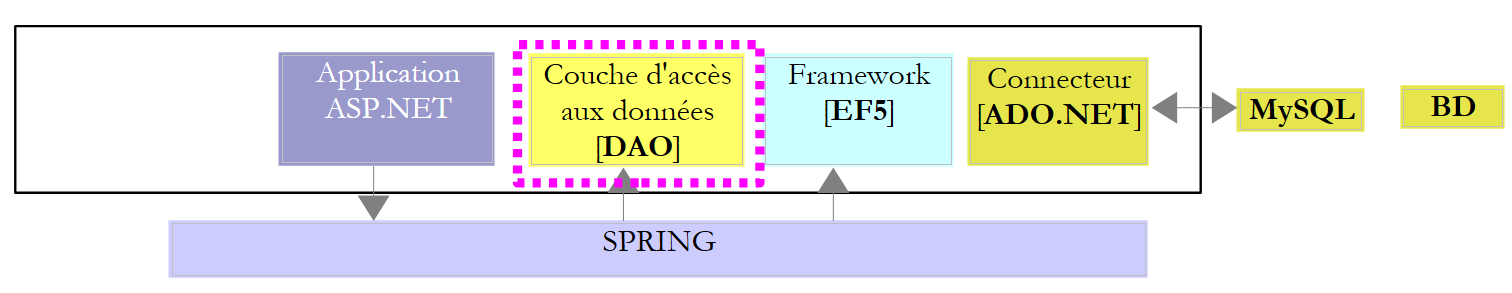

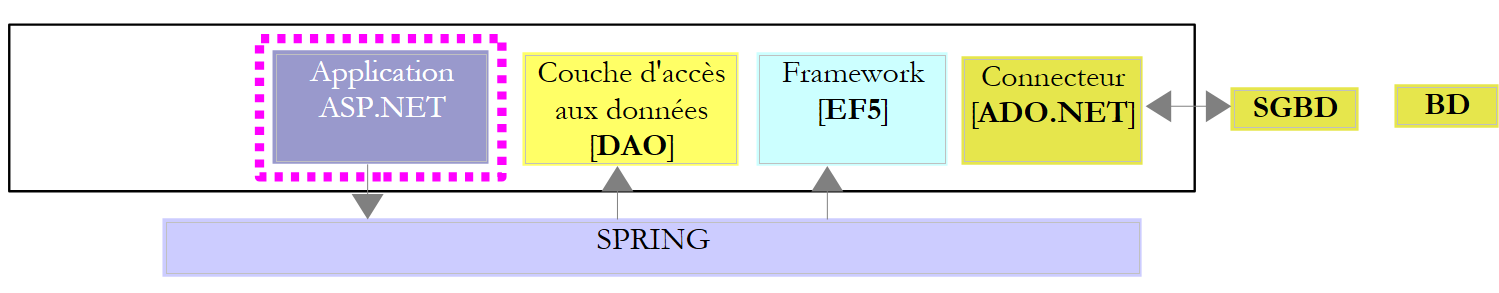

7.3. Arquitetura multicamadas baseada em EF 5

Voltamos ao nosso estudo de caso descrito no parágrafo 2.

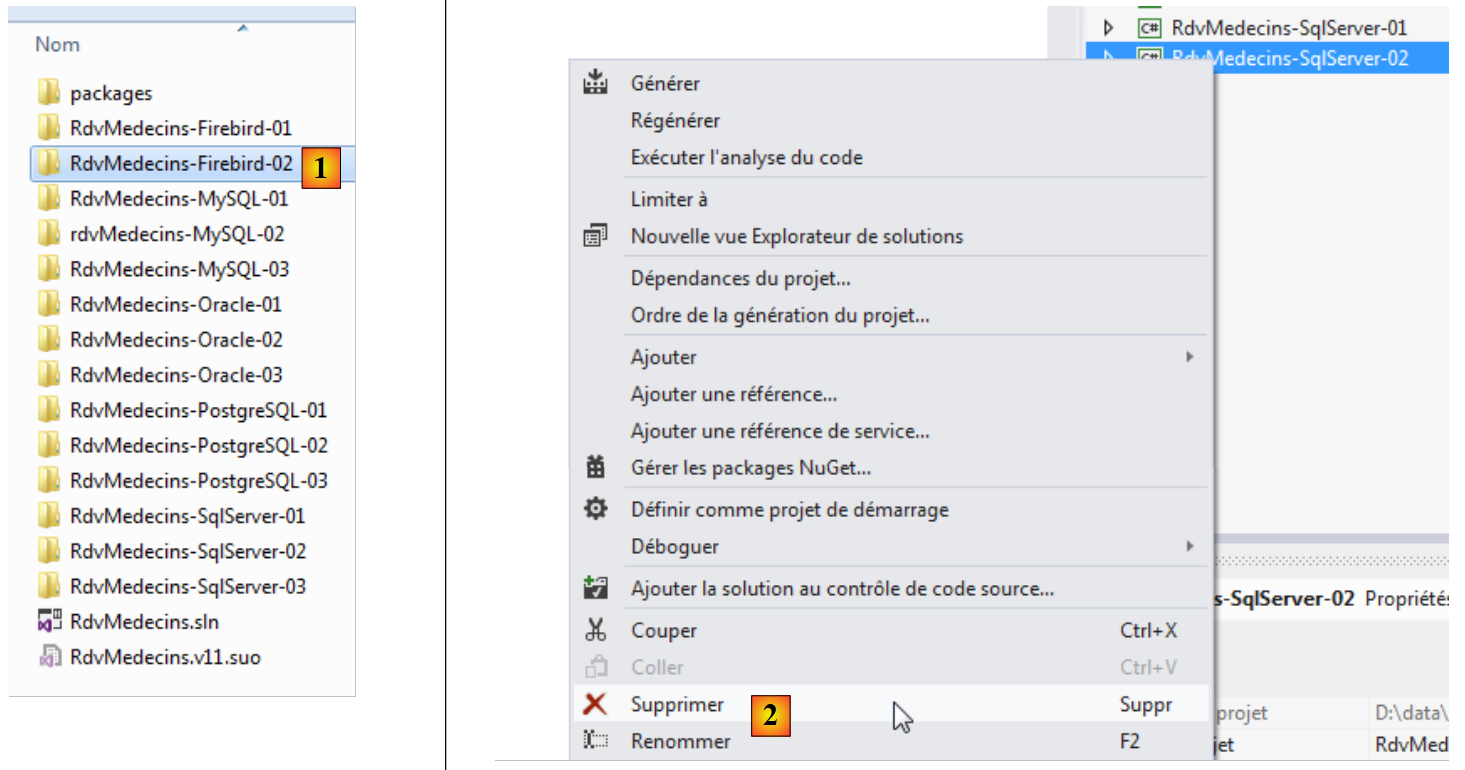

Começaremos construindo a camada [DAO] de acesso aos dados. Para isso, duplicamos o projeto de console VS 2012 [RdvMedecins-SqlServer-02] em [RdvMedecins-Firebird-02] [1]:

  • em [2], excluímos o projeto [RdvMedecins-SqlServer-02];

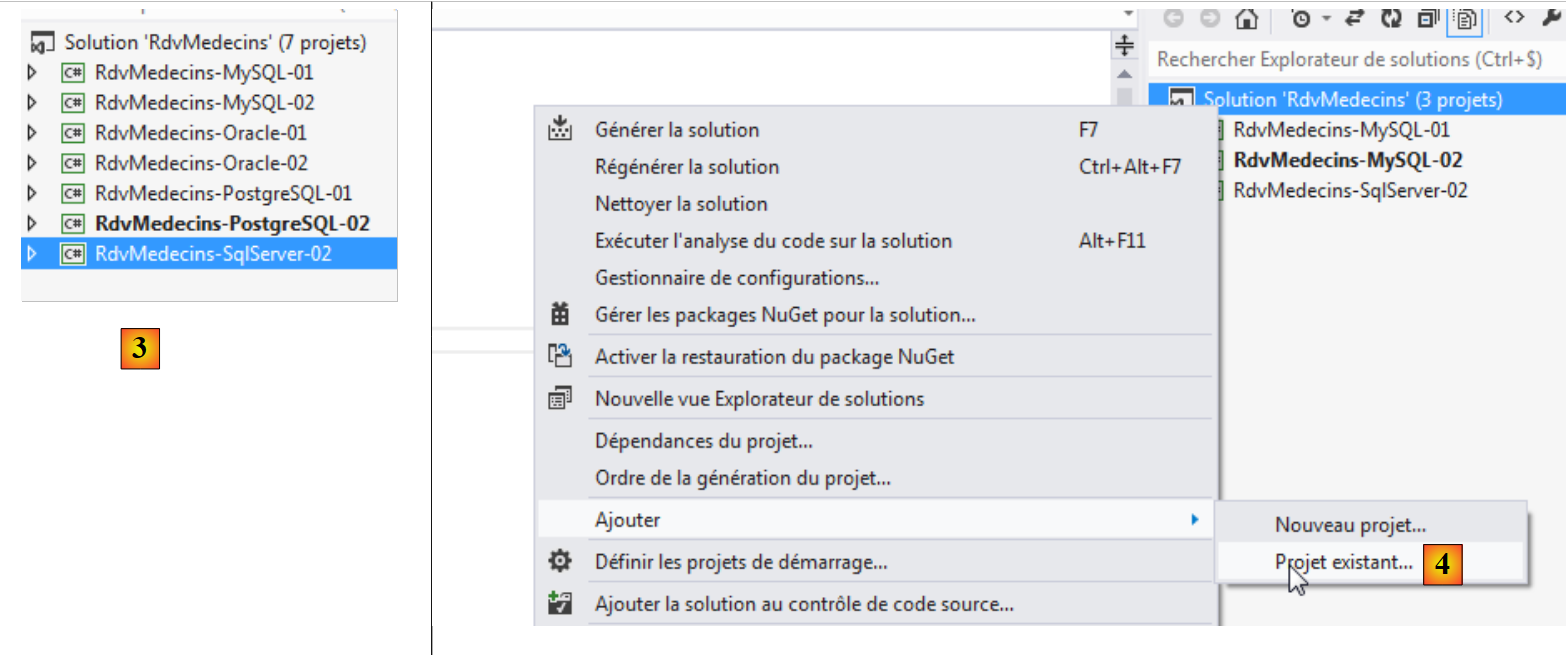

  • em [3], adiciona-se um projeto existente à solução. Ele é obtido da pasta [RdvMedecins-Firebird-02] que acaba de ser criada;

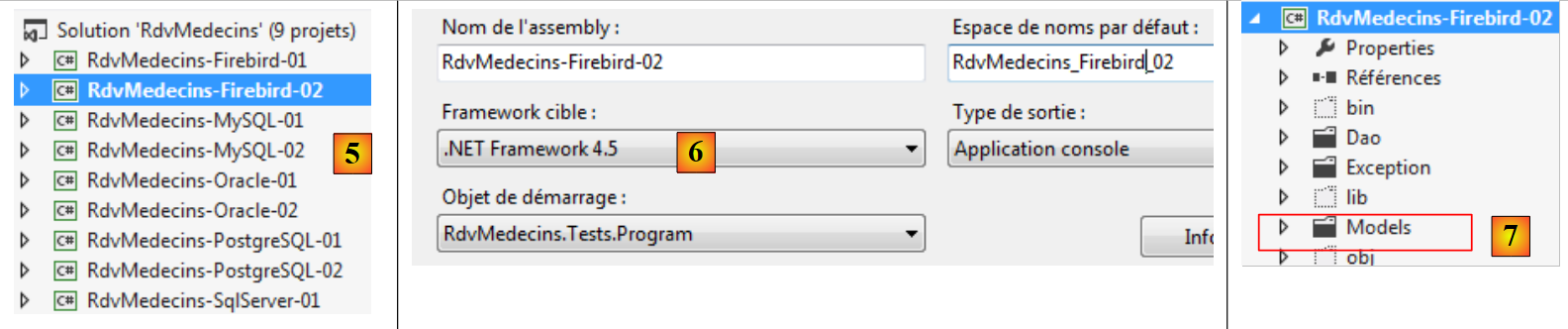

  • em [4], o novo projeto tem o mesmo nome daquele que foi excluído. Vamos alterar seu nome;
  • em [5], alteramos o nome do projeto;
  • em [6], alteramos algumas de suas propriedades, como, neste caso, o nome do assembly;
  • em [7], a pasta [Models] é excluída para ser substituída pela pasta [Models] do projeto [RdvMedecins-Firebird-01]. De fato, os dois projetos compartilham os mesmos modelos.

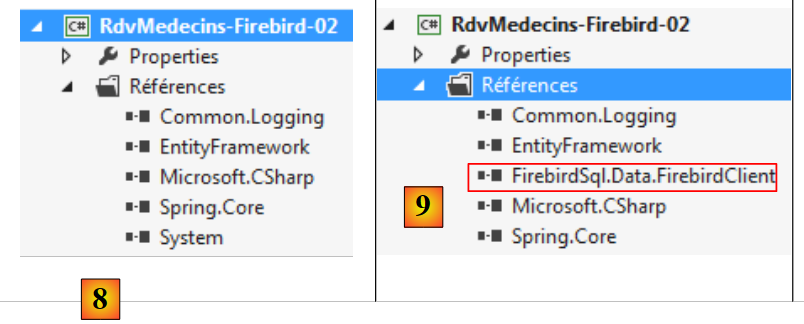

  • em [8], as referências atuais do projeto;
  • no [9], foi adicionado o conector ADO.NET do Firebird com a ferramenta NuGet.

No arquivo [App.config], substituímos as informações do banco de dados SQL Server pelas do banco de dados Firebird. Elas podem ser encontradas no arquivo [App.config] do projeto [RdvMedecins-Firebird-01]:


<!-- cadeia de conexão com o banco de dados -->
  <connectionStrings>
    <add name="monContexte" connectionString="User=SYSDBA;Password=masterkey;Database=D:\data\istia-1213\c#\dvp\Entity Framework\databases\firebird\RDVMEDECINS-EF.GDB;DataSource=localhost;
Port=3050;Dialect=3;Charset=NONE;Role=;Connection lifetime=15;Pooling=true;MinPoolSize=0;MaxPoolSize=50;Packet Size=8192;ServerType=0;" providerName="FirebirdSql.Data.FirebirdClient" />
  </connectionStrings>
  <!-- o provedor de fábrica -->
  <system.data>
    <DbProviderFactories>
      <add name="Firebird Client Data Provider" invariant="FirebirdSql.Data.FirebirdClient" description=".Net Framework Data Provider for Firebird" type="FirebirdSql.Data.FirebirdClient.FirebirdClientFactory, FirebirdSql.Data.FirebirdClient, Version=2.7.7.0, Culture=neutral, PublicKeyToken=3750abcc3150b00c" />
    </DbProviderFactories>
  </system.data>

Os objetos gerenciados pelo Spring também mudam. Atualmente, temos:


  <!-- configuração do Spring -->
  <spring>
    <context>
      <resource uri="config://spring/objects" />
    </context>
    <objects xmlns="http://www.springframework.net">
      <object id="rdvmedecinsDao" type="RdvMedecins.Dao.Dao,RdvMedecins-SqlServer-02" />
    </objects>
</spring>

A linha 7 faz referência ao assembly do projeto [RdvMedecins-SqlServer-02]. O assembly agora é [RdvMedecins-Firebird-02].

Feito isso, estamos prontos para executar o teste da camada [DAO]. Antes disso, é preciso preencher a base de dados (programa [Fill] do projeto [RdvMedecins-Firebird-01]). O programa de teste é executado com sucesso.

Criamos a DLL do projeto, da mesma forma que foi feito para o projeto [RdvMedecins-SqlServer-02], e reunimos oconjunto de DLL do projeto em uma pasta [lib] criada em [RdvMedecins-Firebird-02]. Essas serão as referências do projeto web [RdvMedecins-Firebird-03] que virá a seguir.



Agora estamos prontos para construir a camada [ASP.NET] do nosso aplicativo:

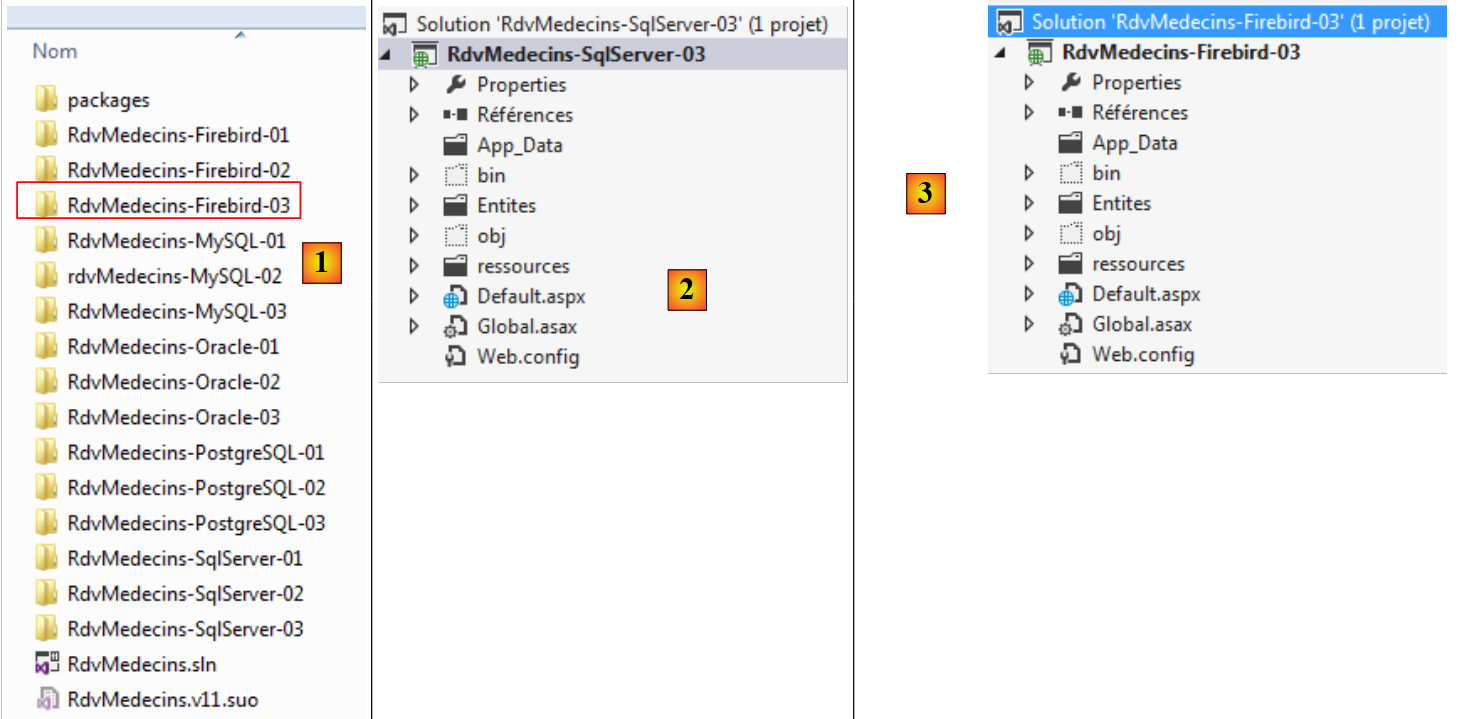

Vamos partir do projeto [RdvMedecins-SqlServer-03]. Duplicamos a pasta desse projeto em [RdvMedecins-Firebird-03] e [1]:

  • em [2], com o VS 2012 Express para a web, abrimos a solução da pasta [RdvMedecins-Firebird-03];
  • em [3], alteramos tanto o nome da solução quanto o nome do projeto;

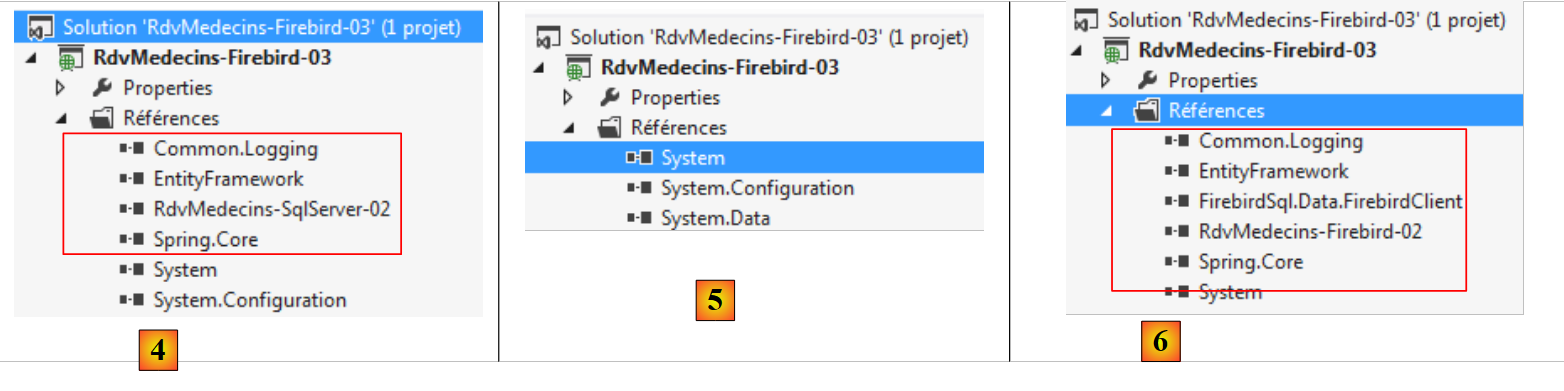

  • em [4], as referências atuais do projeto;
  • em [5], as eliminamos;
  • em [6], para substituí-las por referências ao DLL que acabamos de armazenar na pasta [lib] do projeto [RdvMedecins-Firebird-02].

Resta apenas modificar o arquivo [Web.config]. Substituímos seu conteúdo atual pelo conteúdo do arquivo [App.config] do projeto [RdvMedecins-Firebird-02]. Feito isso, executamos o projeto web. Ele funciona. Não se esqueça de preencher o banco de dados antes de executar o aplicativo web.
