3. نموذج تطبيق – 01: rdvmedecins-jsf2-ejb

يشير النص التالي إلى الوثائق التالية:

• [ref7]: مقدمة إلى Java EE 5 (يونيو 2010) [http://tahe.developpez.com/java/javaee]. يقدم هذا المستند مقدمة إلى JSF 1 و EJB 3.
• [ref8]: Java Persistence in Practice (يونيو 2007) [http://tahe.developpez.com/java/jpa]. يقدم هذا المستند مقدمة عن استمرارية البيانات باستخدام JPA (Java Persistence API).
• [ref9]: إنشاء خدمة ويب Java EE باستخدام NetBeans وخادم GlassFish (يناير 2009) [http://tahe.developpez.com/java/webservice-jee]. يستكشف هذا المستند عملية إنشاء خدمة ويب.

التطبيق النموذجي الذي سيتم دراسته مأخوذ من [ref9].

3.1. التطبيق

ترغب شركة خدمات تكنولوجيا المعلومات [ISTIA-AGI] في تقديم خدمة حجز المواعيد. السوق المستهدف الرئيسي هو الأطباء الذين يمارسون المهنة بمفردهم. لا يمتلك هؤلاء الأطباء عمومًا موظفين إداريين. لذلك، يتصل العملاء الراغبون في حجز موعد بالطبيب مباشرةً. يؤدي هذا في كثير من الأحيان إلى تعطيل عمل الطبيب طوال اليوم، مما يقلل من توفره للمرضى. ترغب شركة [ISTIA-AGI] في تقديم خدمة حجز المواعيد لهم بناءً على المبدأ التالي:

• يقوم موظف استقبال بإدارة جدولة المواعيد لعدد كبير من الأطباء. يمكن أن يكون هذا الموظف شخصًا واحدًا فقط. ويتم تقاسم راتبه بين جميع الأطباء الذين يستخدمون خدمة حجز المواعيد.
• يكون المكتب الإداري وجميع الأطباء متصلين بالإنترنت
• يتم تسجيل المواعيد في قاعدة بيانات مركزية، يمكن للمكتب الإداري والأطباء الوصول إليها عبر الإنترنت
• عادةً ما يتم تحديد المواعيد من قبل المكتب الإداري. كما يمكن للأطباء أنفسهم تحديد المواعيد. ويحدث هذا بشكل خاص عندما يقوم الطبيب، في نهاية الاستشارة، بتحديد موعد جديد للمريض.

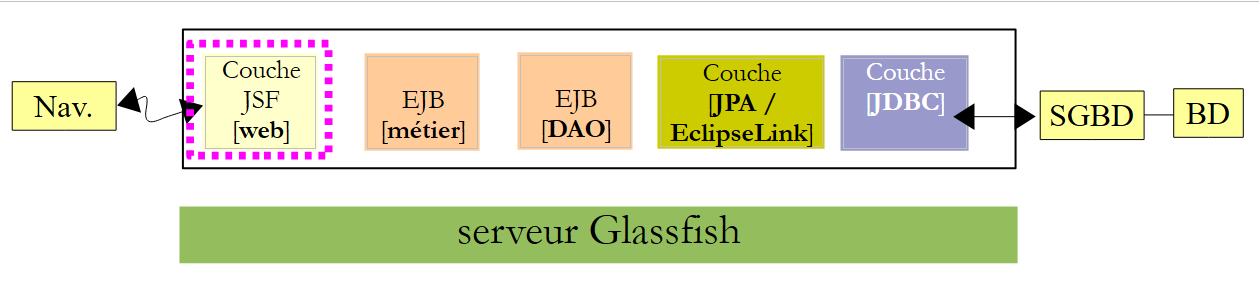

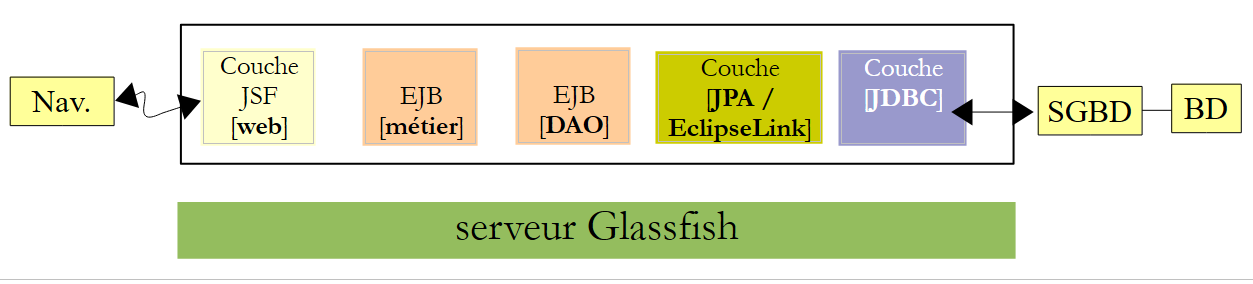

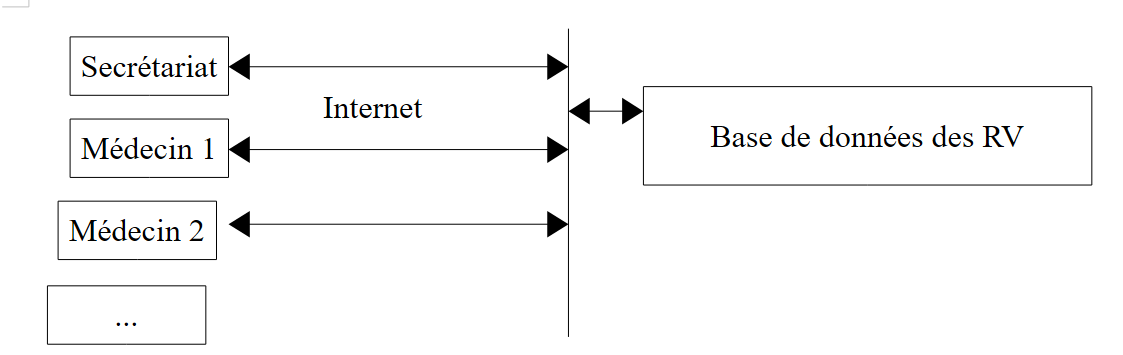

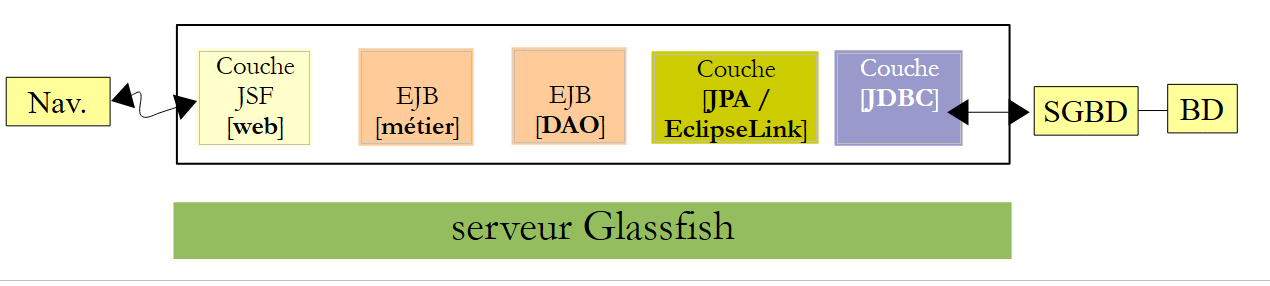

وتتمثل بنية خدمة تحديد المواعيد فيما يلي:

يصبح الأطباء أكثر كفاءة إذا لم يعودوا مضطرين إلى إدارة المواعيد. وإذا كان عددهم كافياً، فستكون مساهمتهم في تكاليف تشغيل المكتب الإداري ضئيلة.

قررت الشركة [ISTIA-AGI] تطوير التطبيق في نسختين:

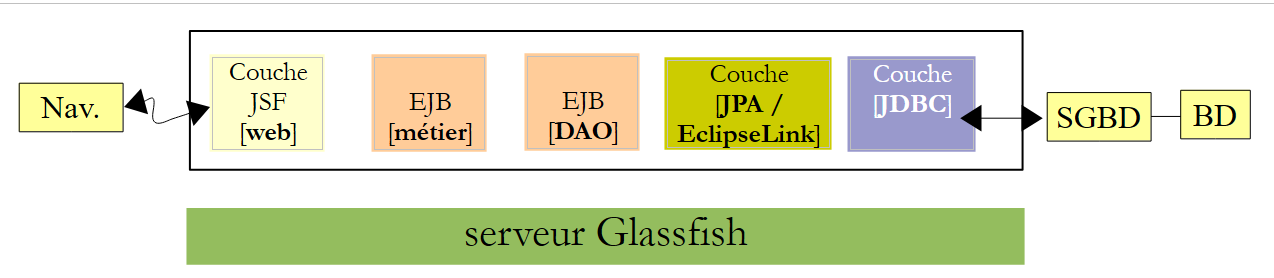

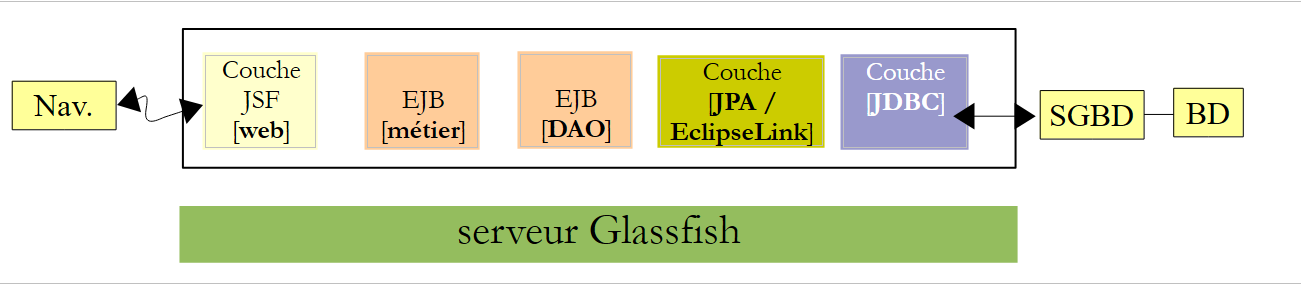

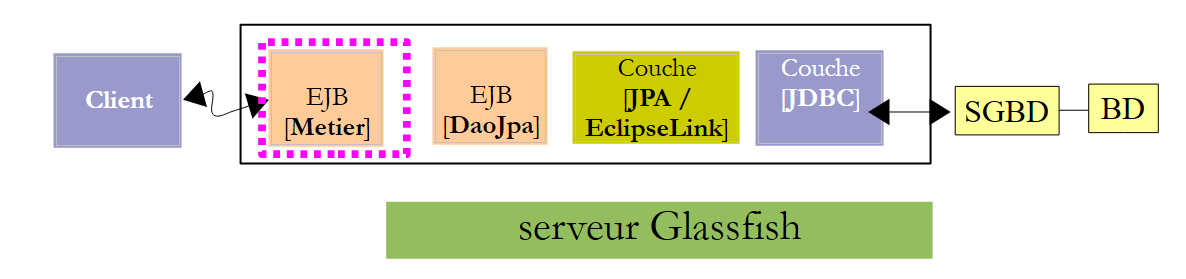

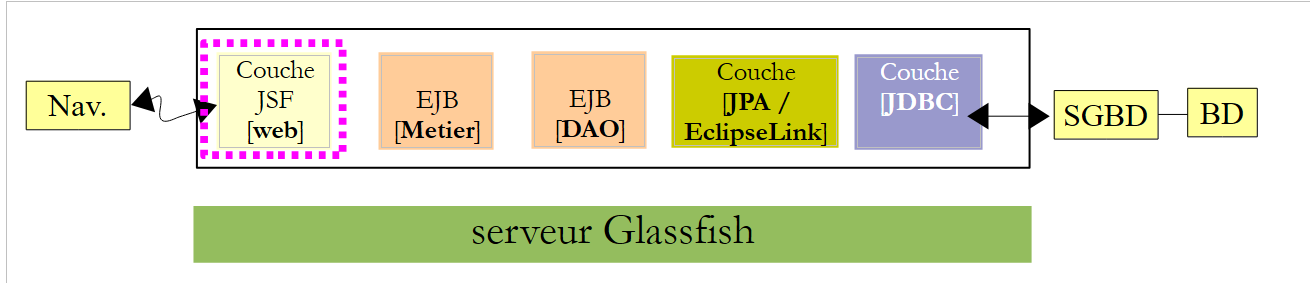

• نسخة خادم JSF / EJB3 / JPA EclipseLink / Glassfish:

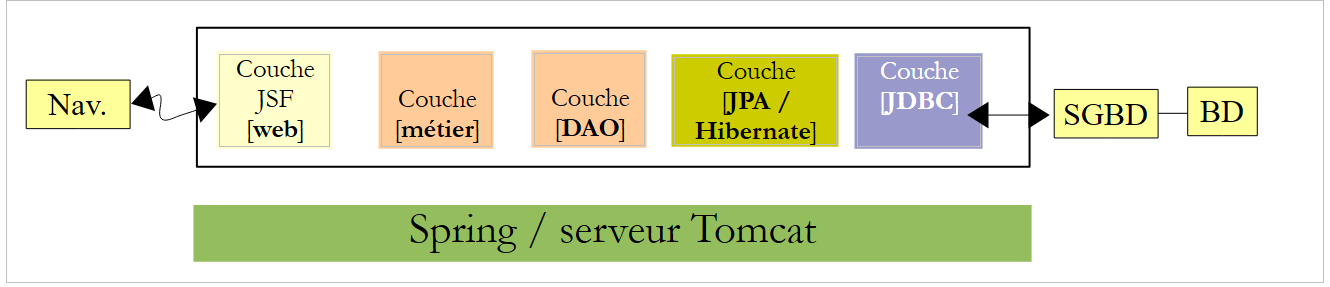

• وإصدار خادم JSF / Spring / JPA Hibernate / Tomcat:

3.2. كيفية عمل التطبيق

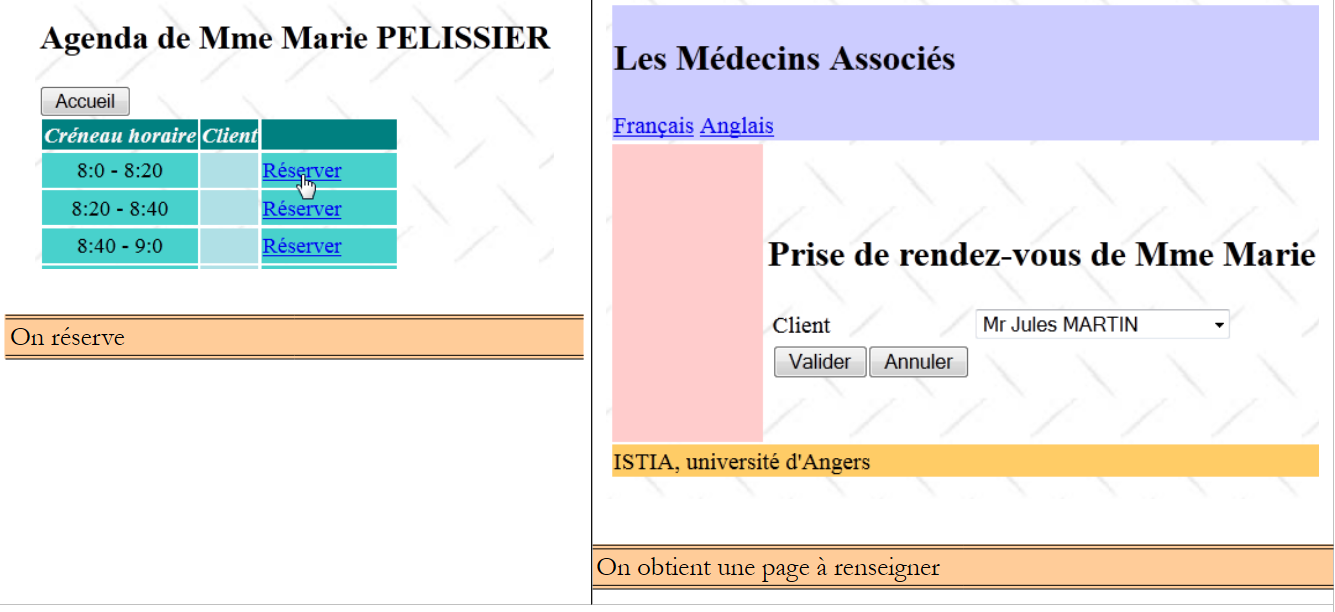

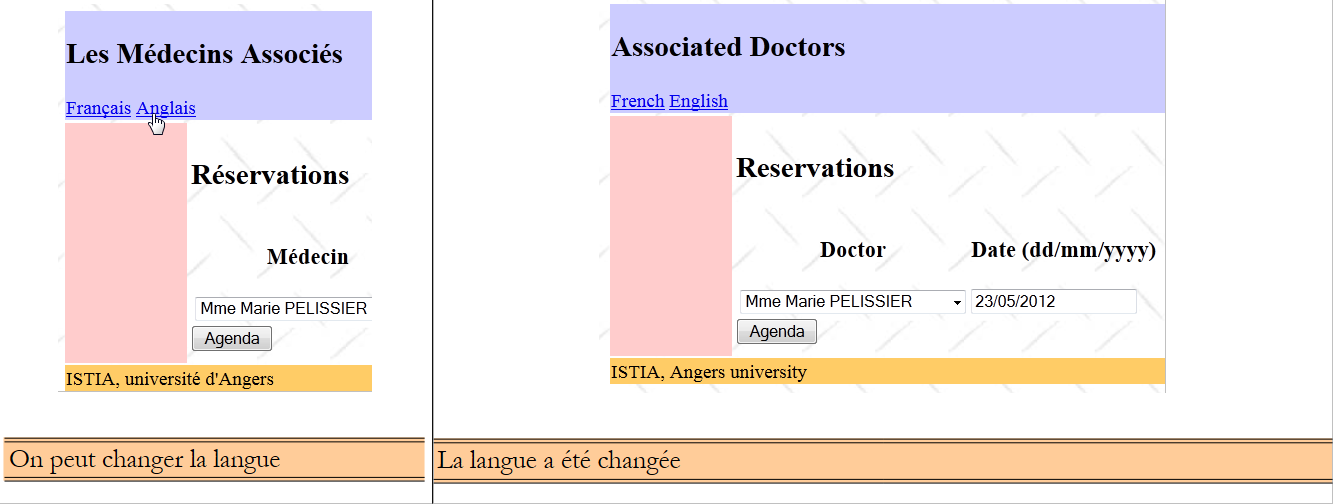

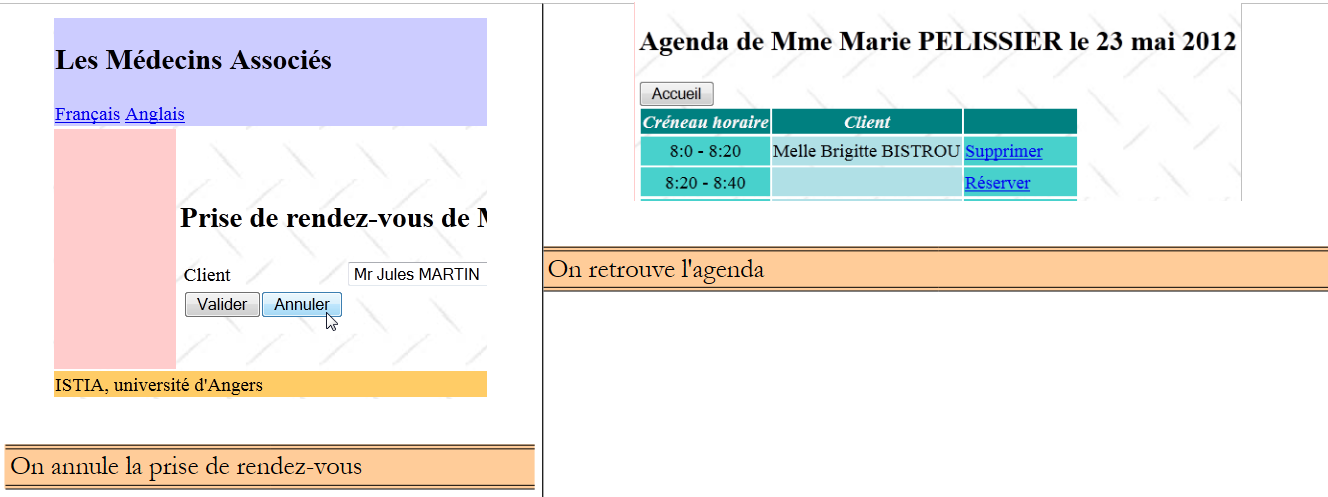

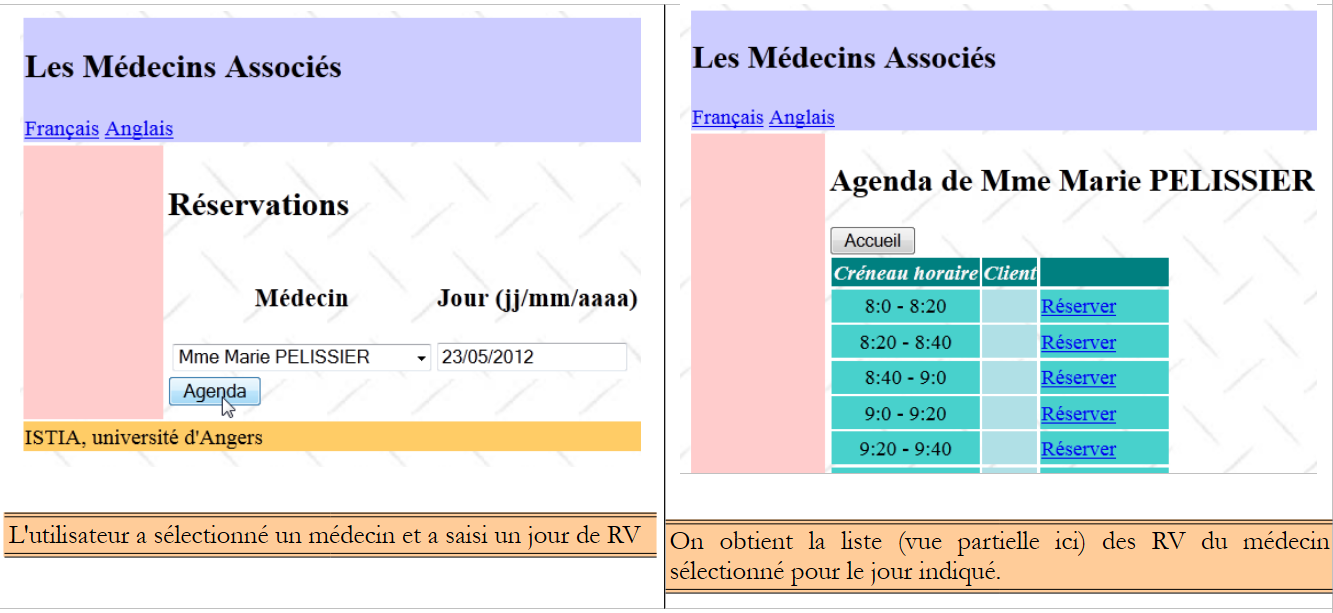

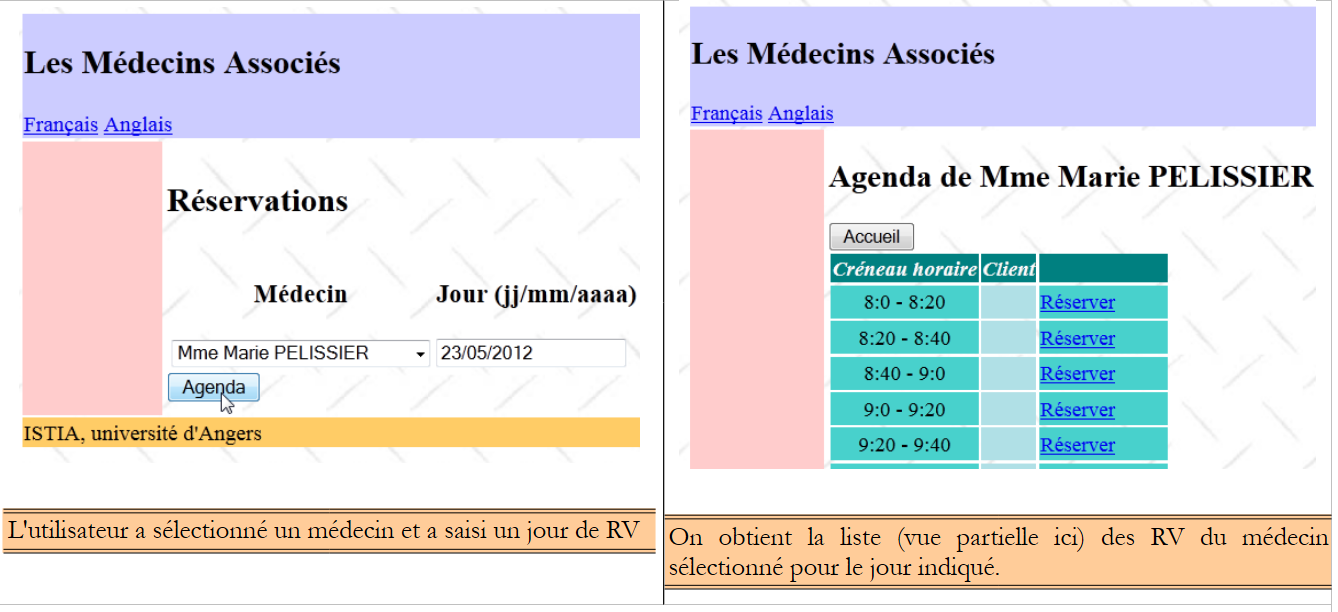

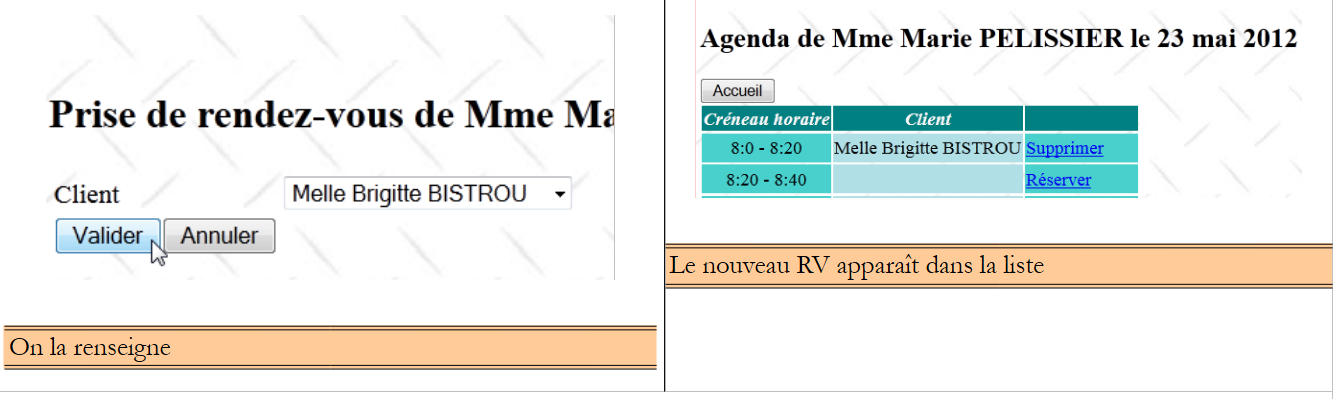

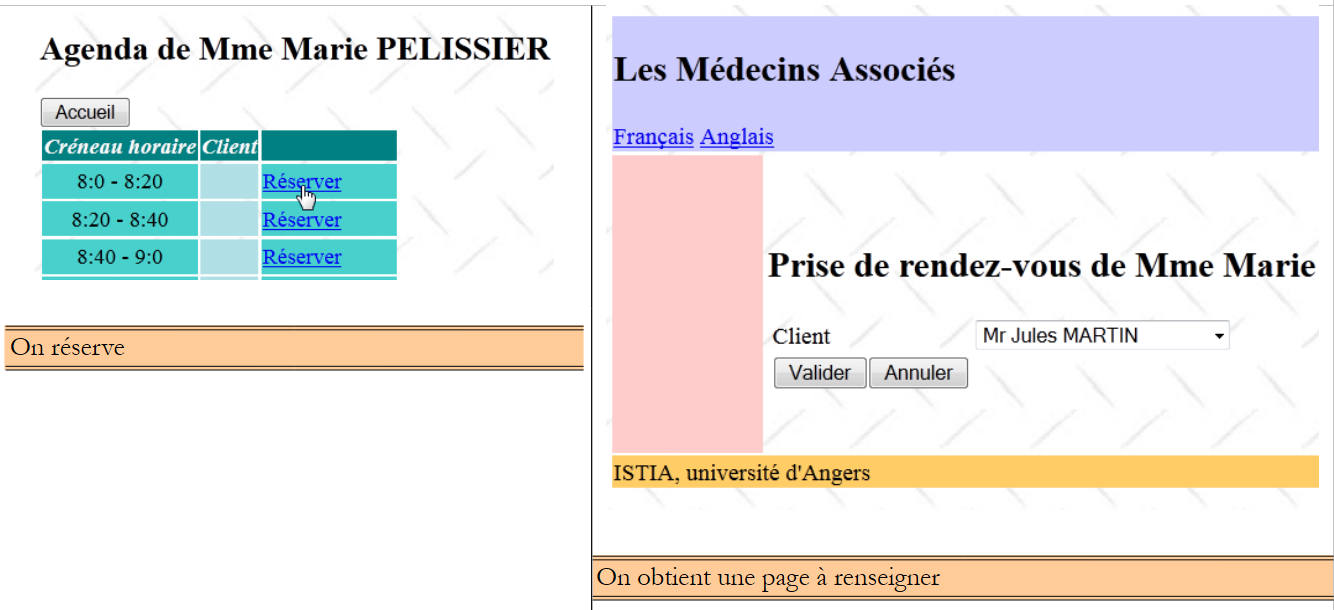

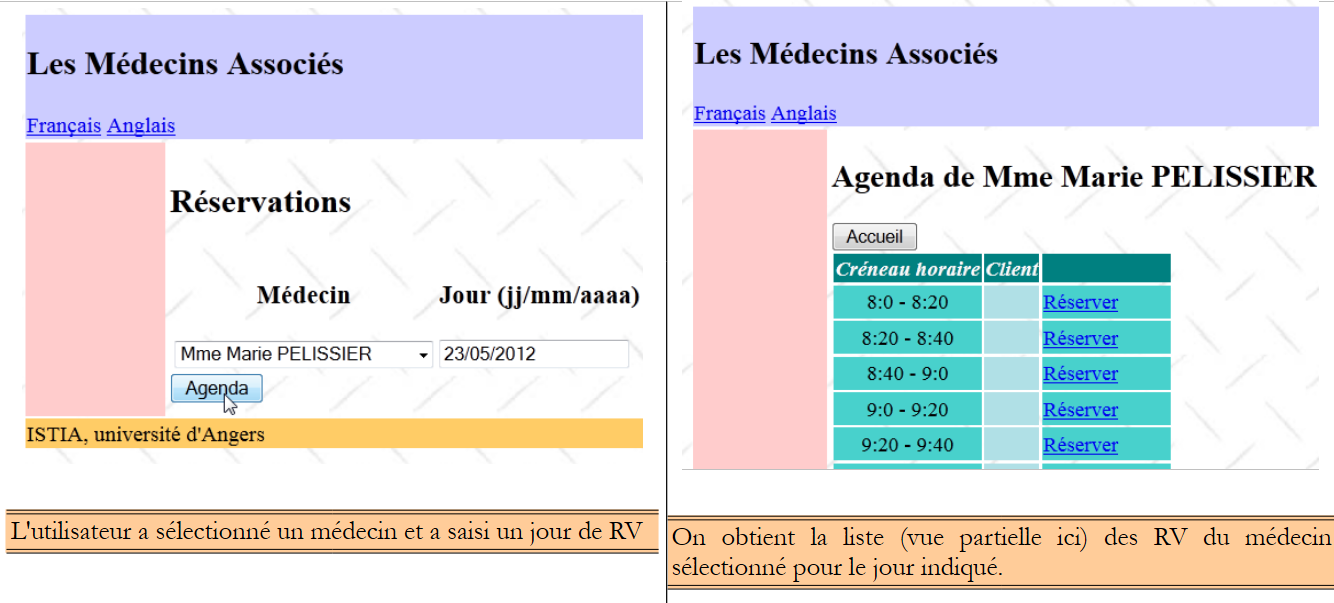

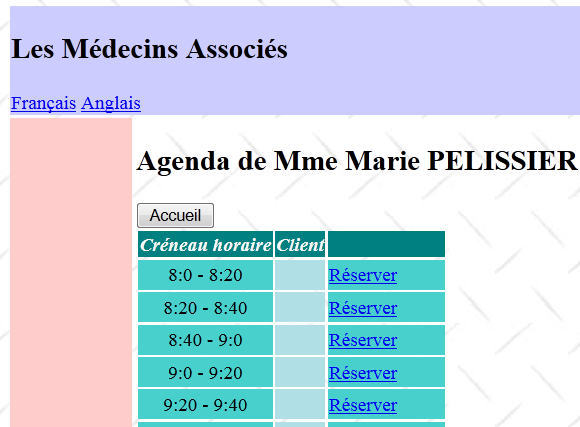

سنطلق على التطبيق اسم [RdvMedecins]. فيما يلي لقطات شاشة توضح كيفية عمله.

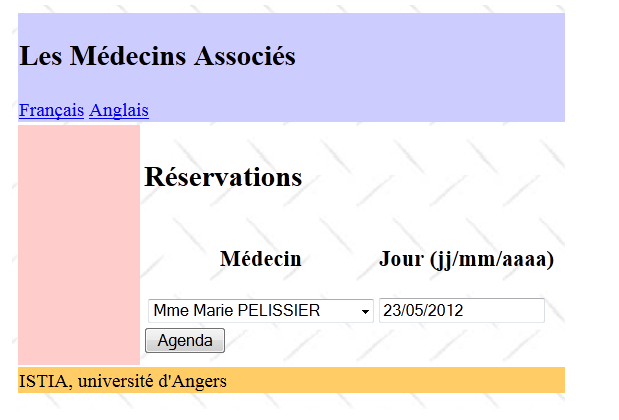

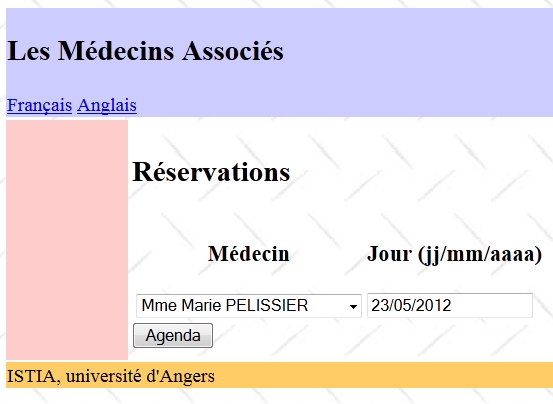

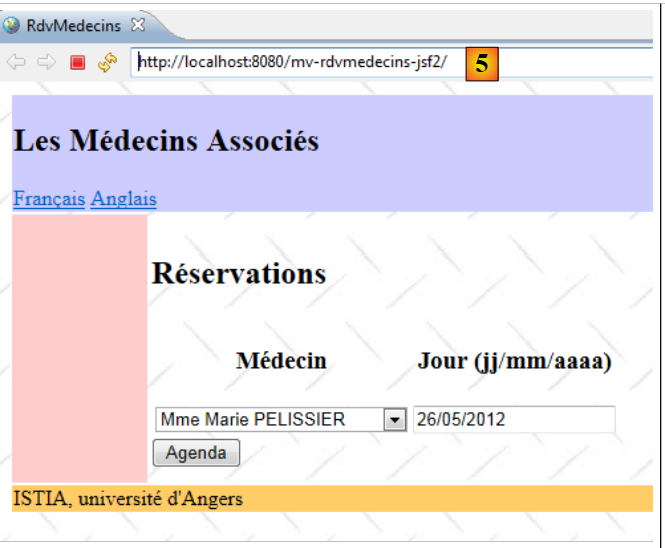

الصفحة الرئيسية للتطبيق هي كما يلي:

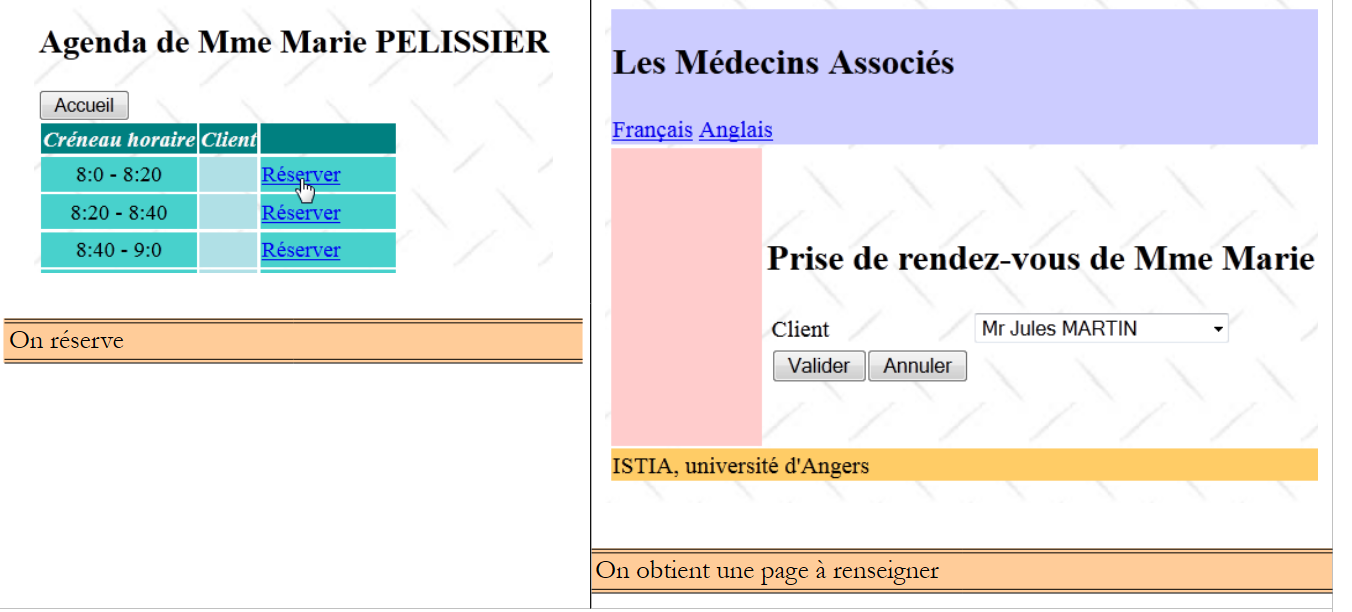

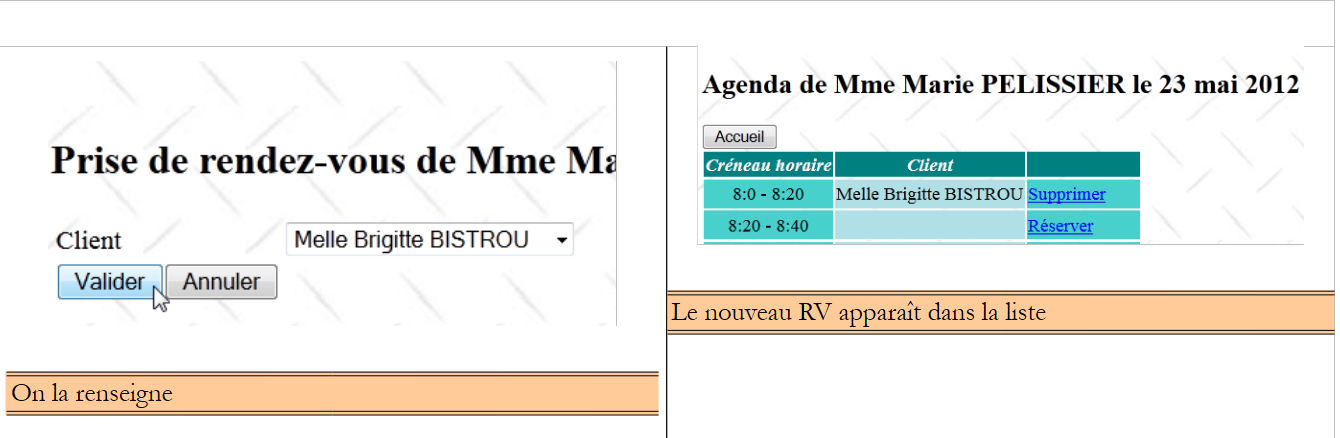

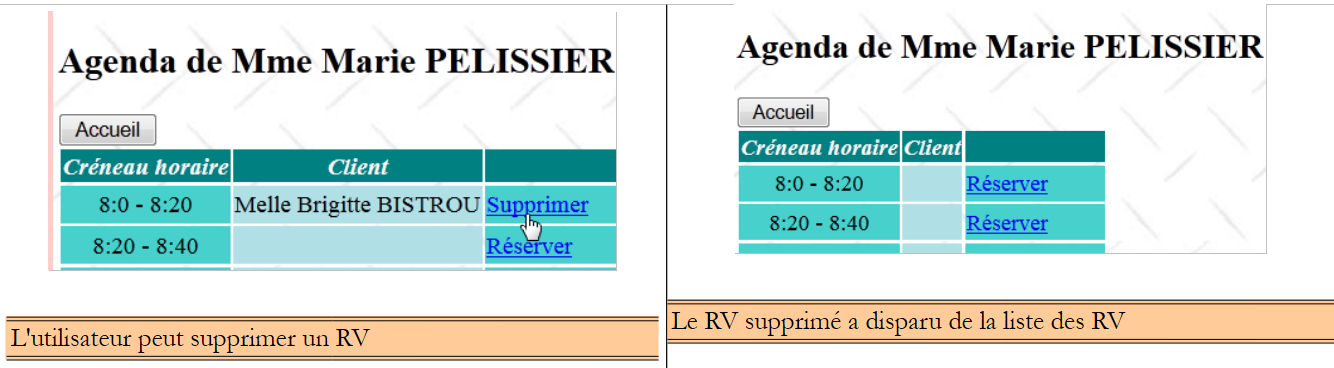

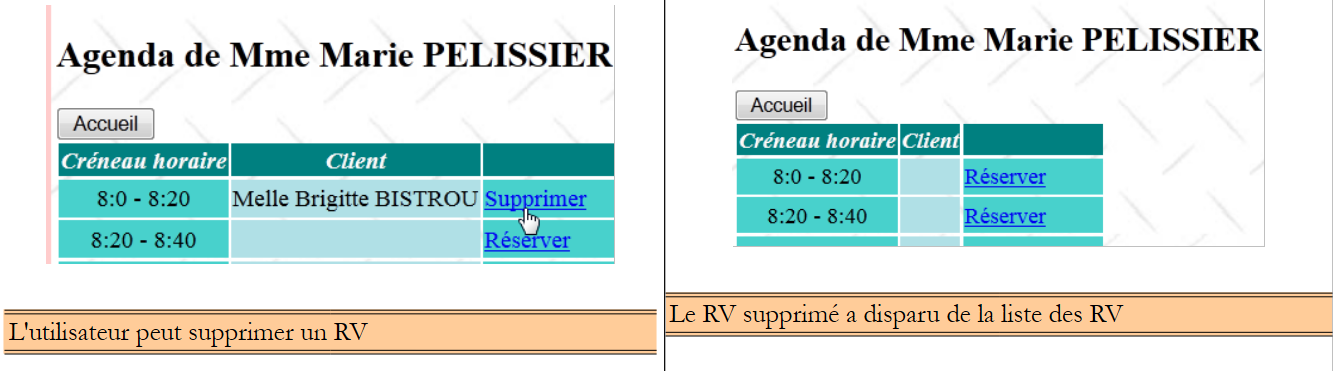

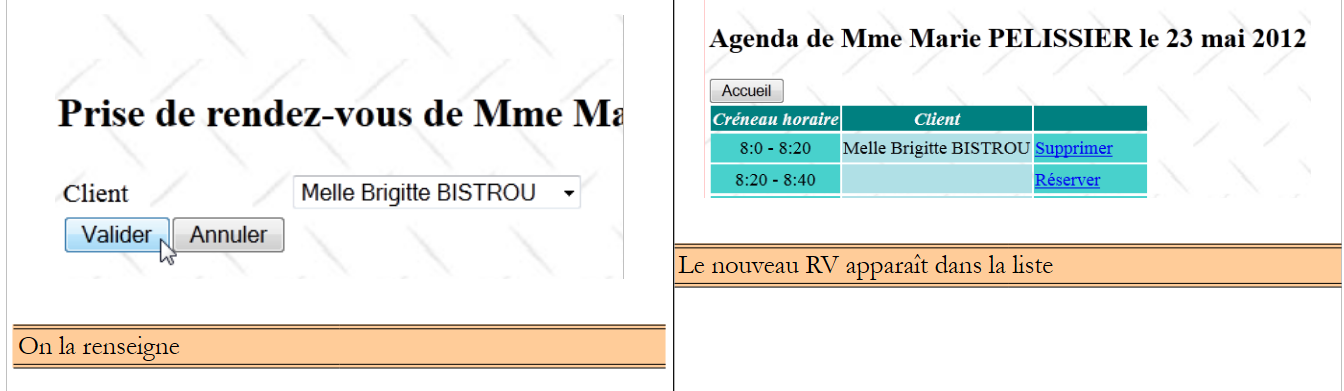

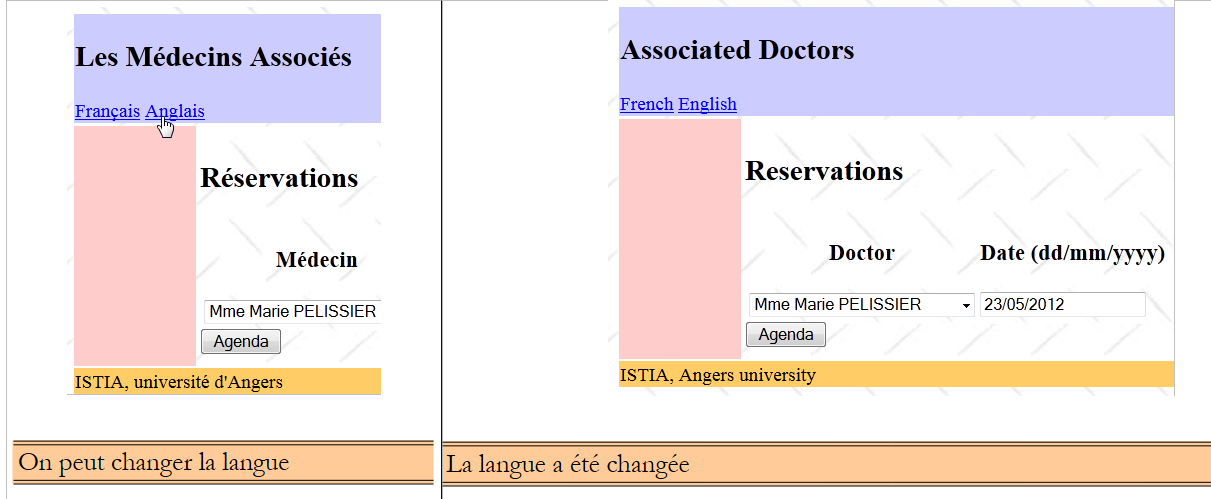

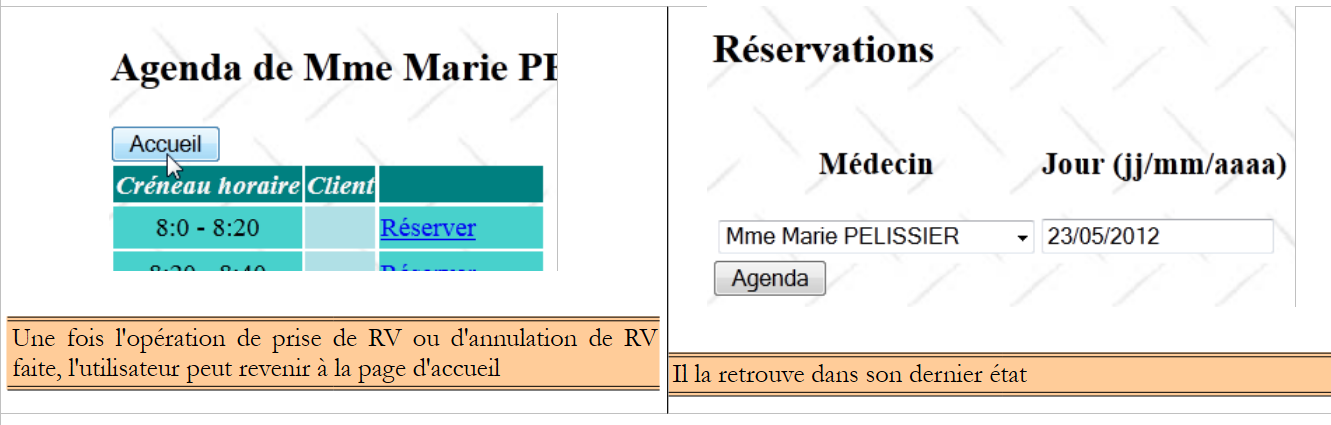

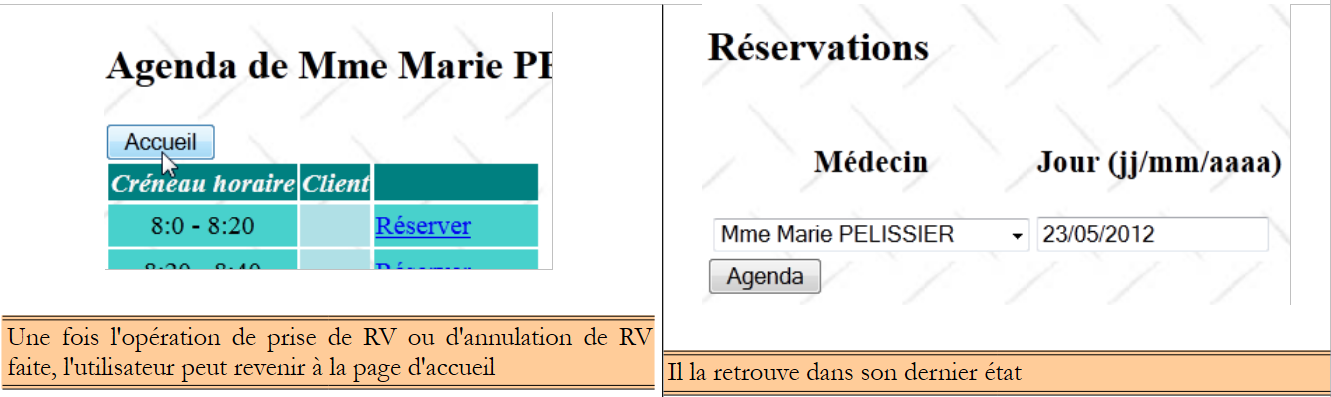

من هذه الصفحة الأولية، سيقوم المستخدم (موظف الاستقبال، الطبيب) بتنفيذ عدد من الإجراءات. نعرضها أدناه. يُظهر العرض الأيسر الصفحة التي يقوم المستخدم من خلالها بتقديم طلب؛ بينما يُظهر العرض الأيمن الرد المرسل من الخادم.

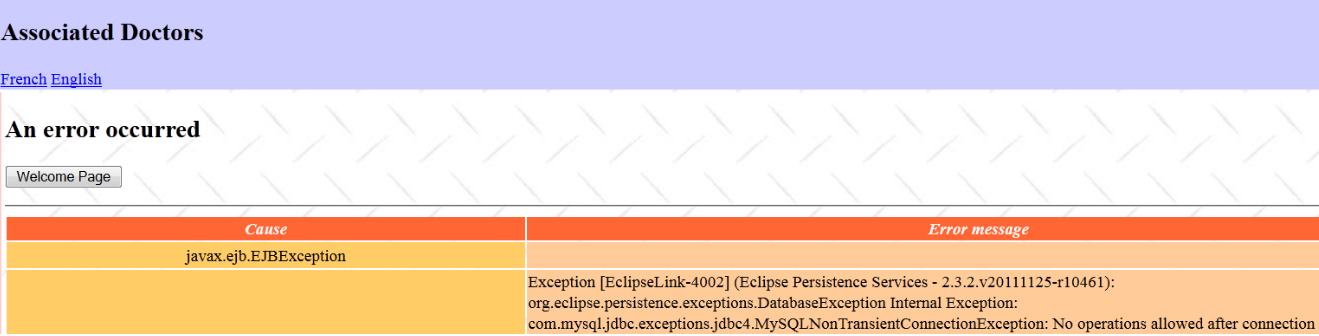

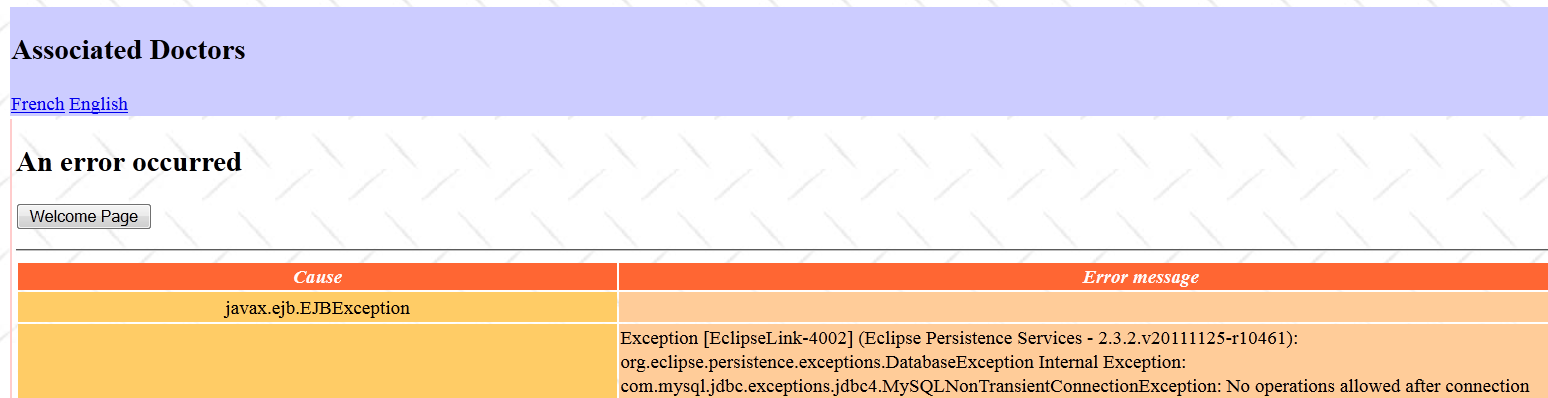

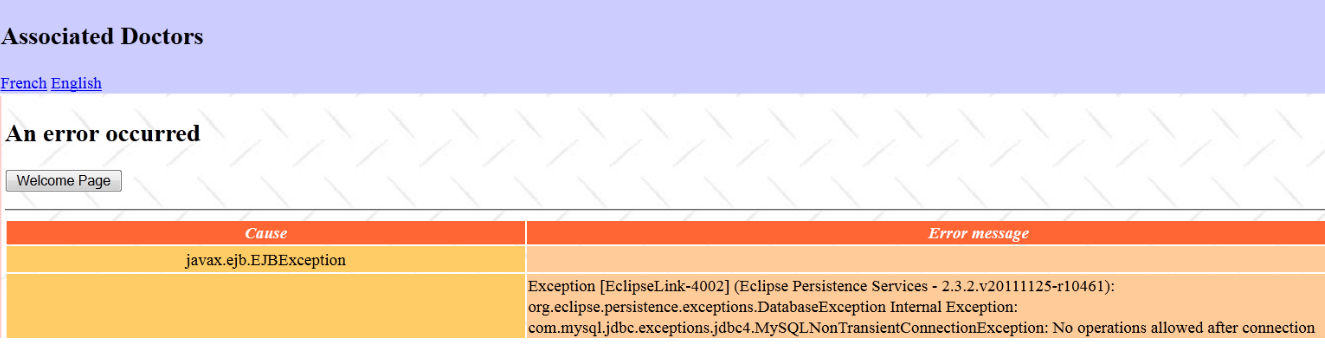

وأخيرًا، قد تظهر أيضًا صفحة خطأ:

3.3. قاعدة البيانات

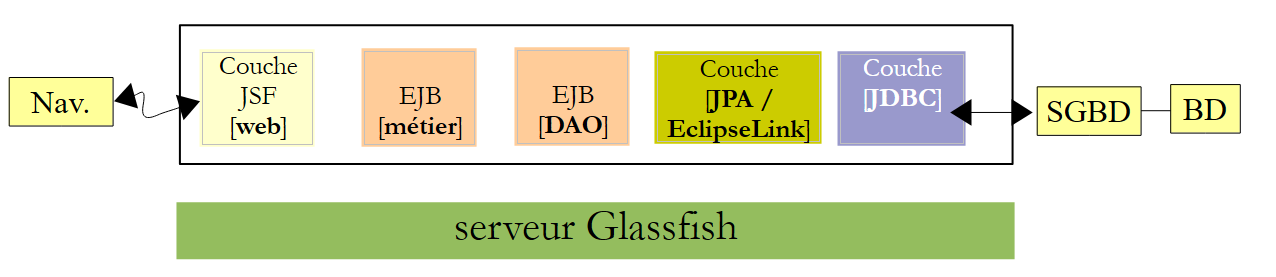

لنعد إلى بنية التطبيق المراد بناؤه:

قاعدة البيانات، التي سنسميها [ dbrdvmedecins2]، هي قاعدة بيانات MySQL5 تحتوي على أربعة جداول:

3.3.1. جدول [MEDECINS]

يحتوي على معلومات حول الأطباء الذين يديرهم تطبيق [RdvMedecins].

• ID: رقم تعريف الطبيب — المفتاح الأساسي للجدول
• VERSION: رقم يحدد إصدار الصف في الجدول. يزداد هذا الرقم بمقدار 1 في كل مرة يتم فيها إجراء تغيير على الصف.
• LAST_NAME: لقب الطبيب
• FIRST_NAME: الاسم الأول للطبيب
• TITLE: لقبهم (السيدة، السيدة، السيد)

3.3.2. جدول [CLIENTS]

يتم تخزين عملاء الأطباء المختلفين في جدول [CLIENTS]:

• ID: رقم تعريف العميل - المفتاح الأساسي للجدول
• VERSION: رقم يحدد إصدار الصف في الجدول. يزداد هذا الرقم بمقدار 1 في كل مرة يتم فيها إجراء تغيير على الصف.
• LAST NAME: اسم عائلة العميل
• FIRST NAME: الاسم الأول للعميل
• TITLE: لقبهم (السيدة، السيدة، السيد)

3.3.3. جدول [SLOTS]

يسرد المواعيد المتاحة:

• ID: رقم تعريف الفترة الزمنية - المفتاح الأساسي للجدول (الصف 8)
• VERSION: الرقم الذي يحدد إصدار الصف في الجدول. يزداد هذا الرقم بمقدار 1 في كل مرة يتم فيها إجراء تغيير على الصف.
• DOCTOR_ID: رقم التعريف الذي يحدد الطبيب الذي تنتمي إليه هذه الفترة الزمنية – مفتاح خارجي في عمود DOCTORS(ID).
• START_TIME: وقت بدء الفترة الزمنية
• MSTART: دقيقة بدء الفترة الزمنية
• HFIN: وقت انتهاء الفترة الزمنية
• MFIN: دقائق نهاية الفترة الزمنية

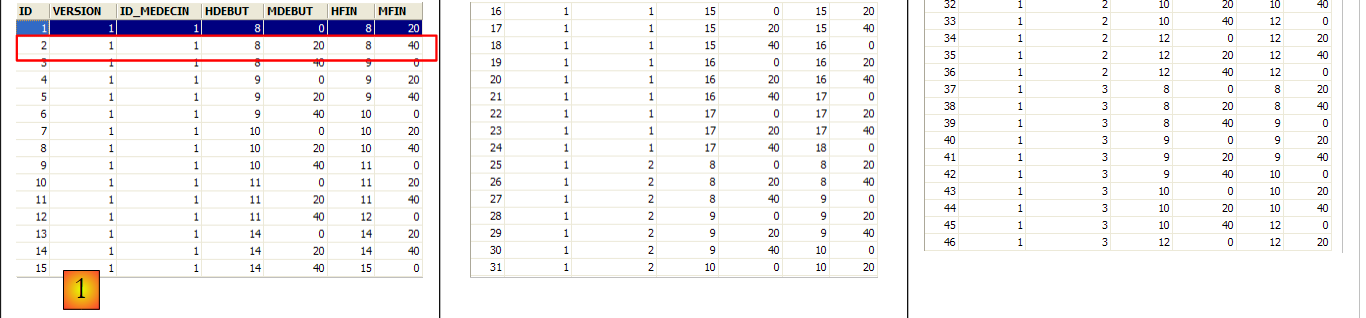

يشير الصف الثاني من جدول [SLOTS] (انظر [1] أعلاه)، على سبيل المثال، إلى أن الفترة رقم 2 تبدأ في الساعة 8:20 صباحًا وتنتهي في الساعة 8:40 صباحًا، وتخص الطبيبة رقم 1 (السيدة ماري بيليسييه).

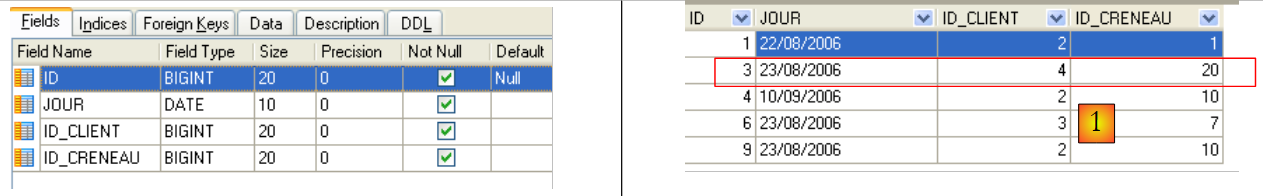

3.3.4. جدول [RV]

يُدرج المواعيد المحددة لكل طبيب:

• ID: معرف فريد للموعد – المفتاح الأساسي
• DAY: يوم الموعد
• SLOT_ID: فترة الموعد – مفتاح خارجي في حقل [ID] في جدول [SLOTS] – يحدد كل من فترة الموعد والطبيب المعني.
• CLIENT_ID: معرف العميل الذي تم الحجز لصالحه – مفتاح خارجي في حقل [ID] بجدول [CLIENTS]

يحتوي هذا الجدول على قيد تفرد على قيم الأعمدة المرتبطة (DAY، SLOT_ID):

ALTER TABLE RV ADD CONSTRAINT UNQ1_RV UNIQUE (JOUR, ID_CRENEAU);

إذا احتوى أحد الصفوف في جدول [RV] على القيمة (DAY1, SLOT_ID1) في العمودين (DAY, SLOT_ID)، فلا يجوز أن تظهر هذه القيمة في أي مكان آخر. وإلا، فهذا يعني أنه تم حجز موعدين في نفس الوقت لنفس الطبيب. ومن منظور برمجة Java، يقوم برنامج تشغيل JDBC الخاص بقاعدة البيانات بإصدار استثناء SQLException عند حدوث ذلك.

الصف الذي يحمل الرقم التعريفي 3 (انظر [1] أعلاه) يعني أنه تم حجز موعد للفترة رقم 20 والعميل رقم 4 في 23/08/2006. يوضح لنا جدول [SLOTS] أن الفترة رقم 20 تتوافق مع الفترة الزمنية من 4:20 مساءً إلى 4:40 مساءً وتخص الطبيبة رقم 1 (السيدة ماري بيليسييه). يخبرنا الجدول [CLIENTS] أن العميل رقم 4 هو السيدة بريجيت بيسترو.

3.3.5. إنشاء قاعدة البيانات

لإنشاء الجداول وتعبئتها، يمكنك استخدام البرنامج النصي [dbrdvmedecins2.sql]، الذي يمكن العثور عليه على موقع الأمثلة. باستخدام [WampServer] (انظر القسم 1.3.3)، تابع كما يلي:

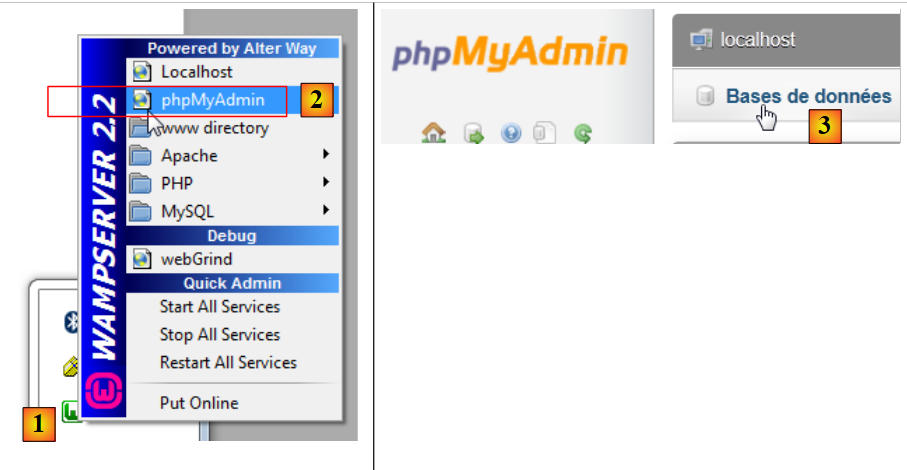

• في [1]، انقر على أيقونة [WampServer] واختر خيار [PhpMyAdmin] [2]،
• في [3]، في النافذة التي تفتح، حدد رابط [Databases]،

• في [2]، قم بإنشاء قاعدة بيانات باسم [4] وترميز [5]،
• في [7]، تم إنشاء قاعدة البيانات. انقر على الرابط الخاص بها،

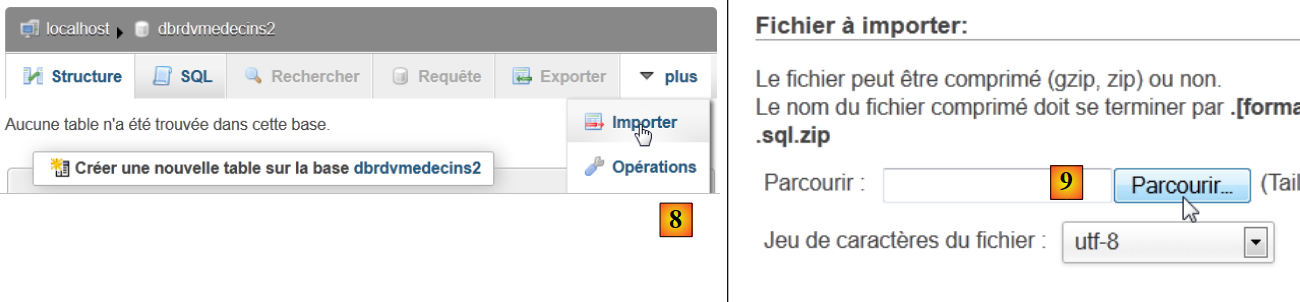

• في [8]، قم باستيراد ملف SQL،
• الذي تختاره من نظام الملفات باستخدام الزر [9]،

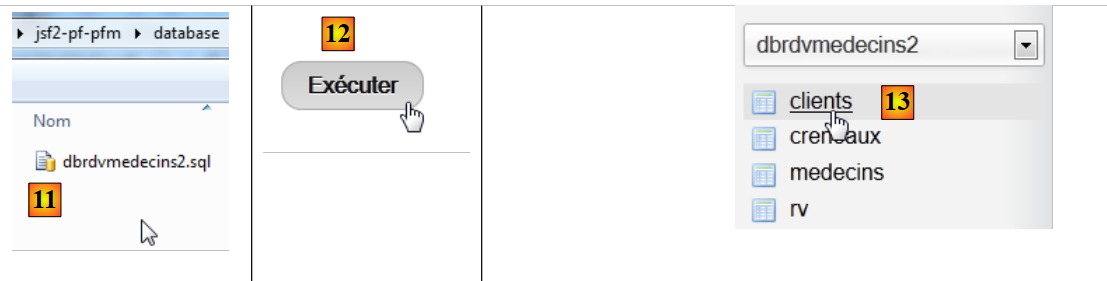

• في [11]، حدد البرنامج النصي SQL وفي [12] قم بتنفيذه،
• في [13]، تم إنشاء الجداول الأربعة في قاعدة البيانات. اتبع أحد الروابط،

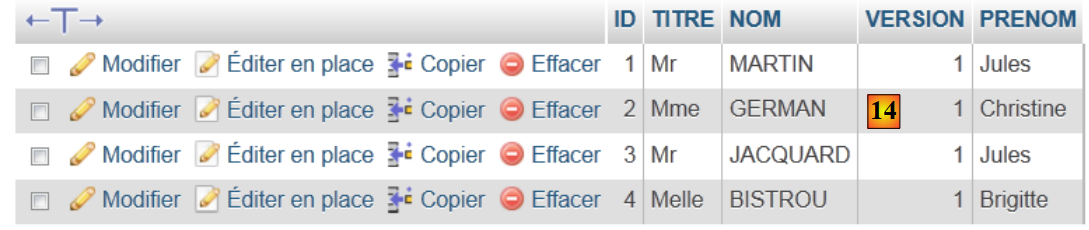

• في [14]، محتويات الجدول.

لن نعود إلى هذه القاعدة البيانات مرة أخرى. ومع ذلك، ندعو القارئ إلى متابعة تطورها عبر البرامج، خاصةً عندما لا تسير الأمور على ما يرام.

3.4. طبقات [DAO] و[JPA]

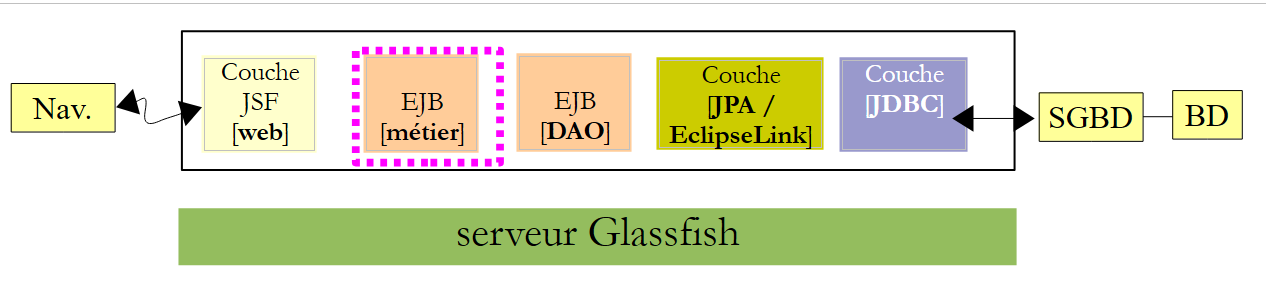

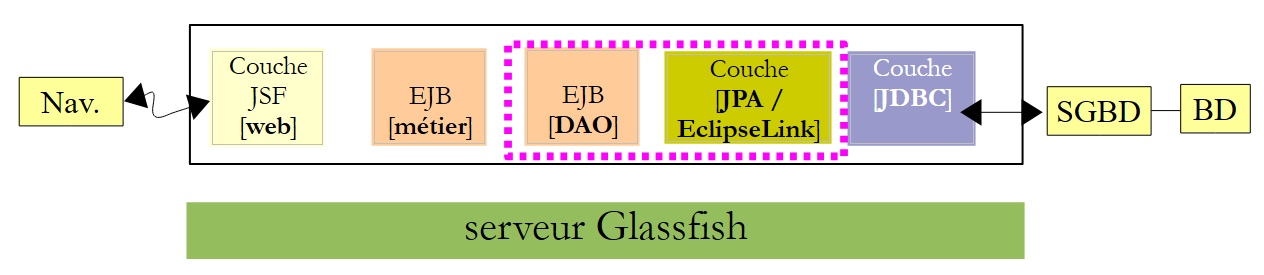

لنعد إلى البنية التي نحتاج إلى بنائها:

سنقوم بإنشاء أربعة مشاريع Maven:

• مشروع واحد لطبقتي [DAO] و[JPA]،
• مشروع لطبقة [الأعمال]،
• مشروع لطبقة [الويب]،
• مشروع مؤسسي يجمع بين المشاريع الثلاثة السابقة.

سنقوم الآن بإنشاء مشروع Maven لطبقتي [DAO] و[JPA].

ملاحظة: يتطلب فهم طبقات [الأعمال] و[DAO] و[JPA] معرفة بـ Java EE. ولهذا الغرض، يمكنك الرجوع إلى [ref7] (انظر الفقرة 3).

3.4.1. مشروع NetBeans

إليك ما يجب فعله:

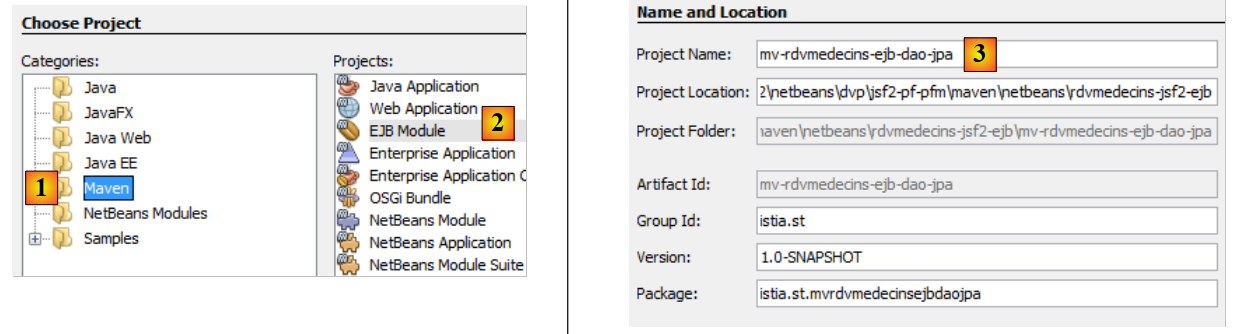

• في [1]، نقوم بإنشاء مشروع Maven من نوع [وحدة EJB] [2]،
• في [3]، نسمي المشروع،

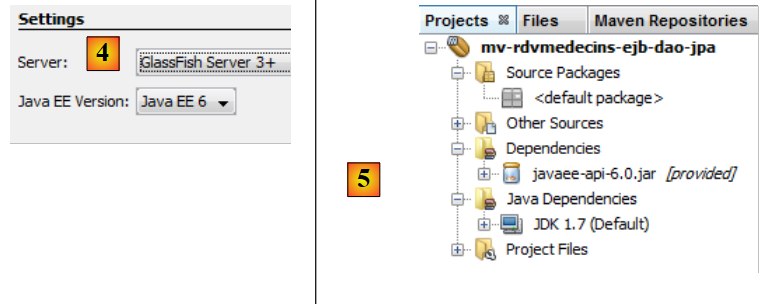

• في [4]، نختار خادم GlassFish،
• في [5]، المشروع الذي تم إنشاؤه.

3.4.2. إنشاء طبقة [JPA]

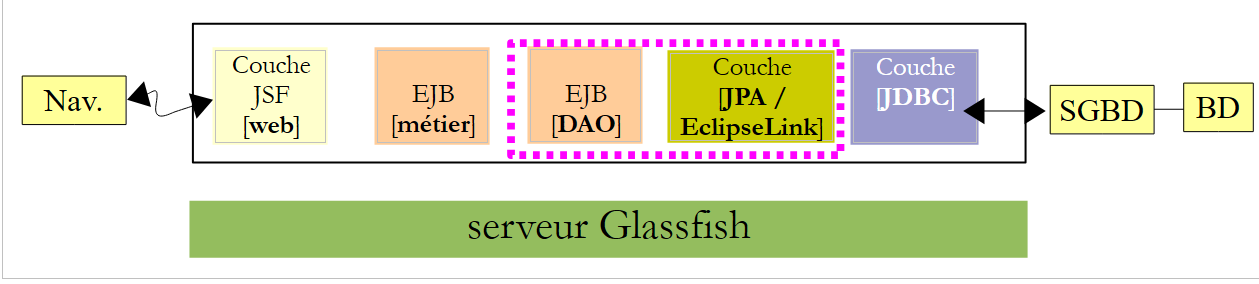

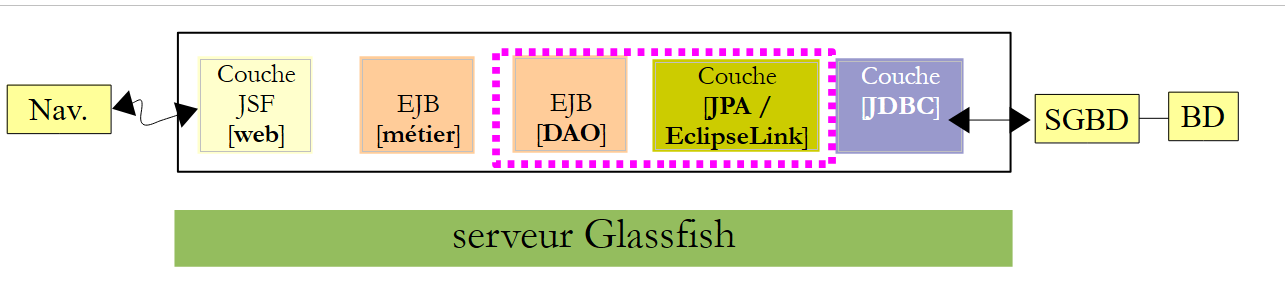

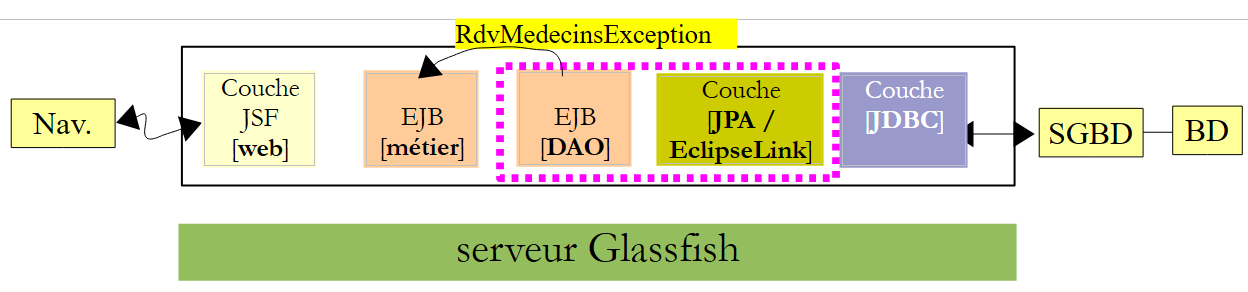

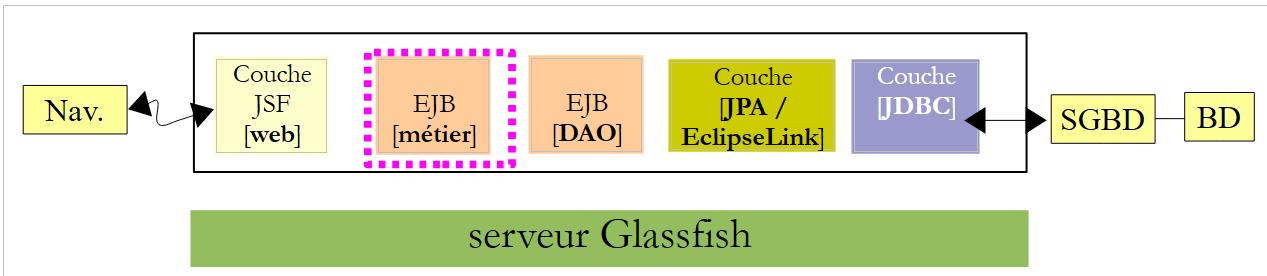

لنعد إلى البنية التي نحتاج إلى بنائها:

باستخدام NetBeans، يمكن إنشاء طبقة [JPA] وطبقة [EJB] التي تتحكم في الوصول إلى كيانات JPA التي تم إنشاؤها، بشكل تلقائي. ومن المفيد الإلمام بطرق الإنشاء التلقائي هذه، لأن الكود الذي يتم إنشاؤه يوفر معلومات قيّمة حول كيفية كتابة كيانات JPA أو كود EJB الذي يستخدمها.

سنقوم الآن بوصف بعض أدوات الإنشاء التلقائي هذه. لفهم الكود الذي تم إنشاؤه، تحتاج إلى فهم قوي لكيانات JPA [المرجع 8] و EJBs [المرجع 7] (انظر القسم 3).

3.4.2.1. إنشاء اتصال NetBeans بقاعدة البيانات

• قم بتشغيل نظام إدارة قواعد البيانات MySQL 5 حتى تصبح قاعدة البيانات متاحة،
• وقم بإنشاء اتصال NetBeans بقاعدة البيانات [dbrdvmedecins2]،

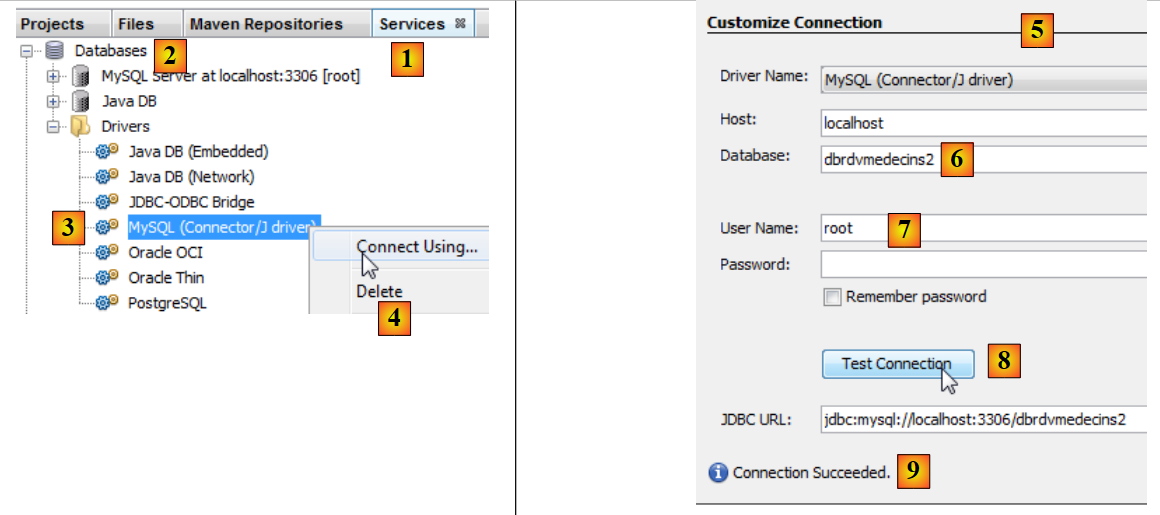

• في علامة التبويب [Services] [1]، ضمن قسم [Databases] [2]، حدد برنامج تشغيل MySQL JDBC [3]،
• ثم حدد الخيار [4] "Connect Using" لإنشاء اتصال بقاعدة بيانات MySQL،
• في [5]، أدخل المعلومات المطلوبة. في [6]، اسم قاعدة البيانات؛ في [7]، مستخدم قاعدة البيانات وكلمة المرور؛
• في [8]، يمكنك اختبار المعلومات التي أدخلتها،
• في [9]، الرسالة المتوقعة إذا كانت المعلومات صحيحة،

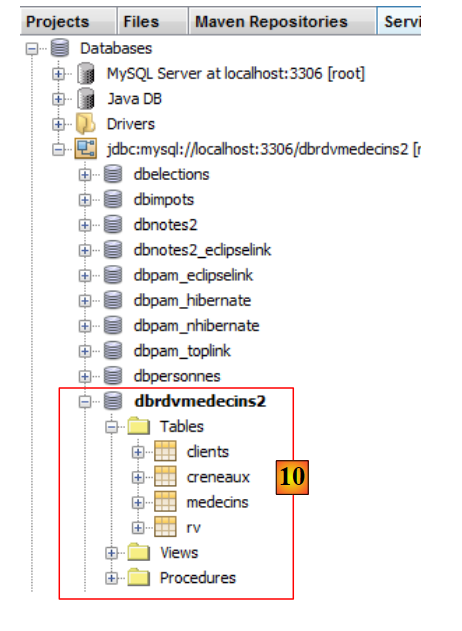

• في [10]، يتم إنشاء الاتصال. يمكنك رؤية الجداول الأربعة في قاعدة البيانات المتصلة.

3.4.2.2. إنشاء وحدة ثبات

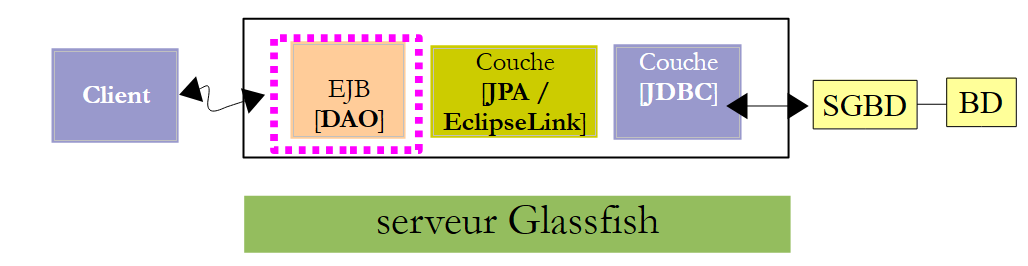

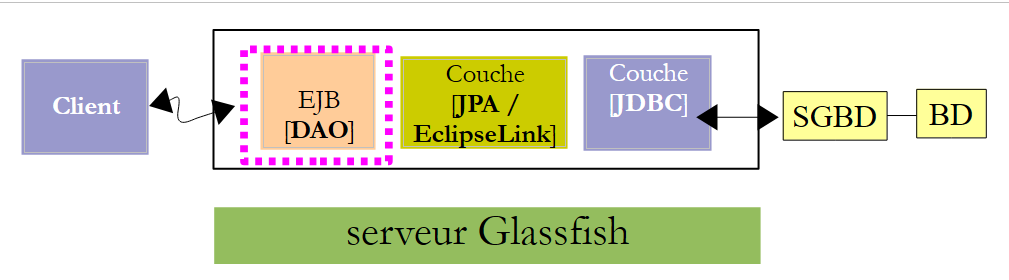

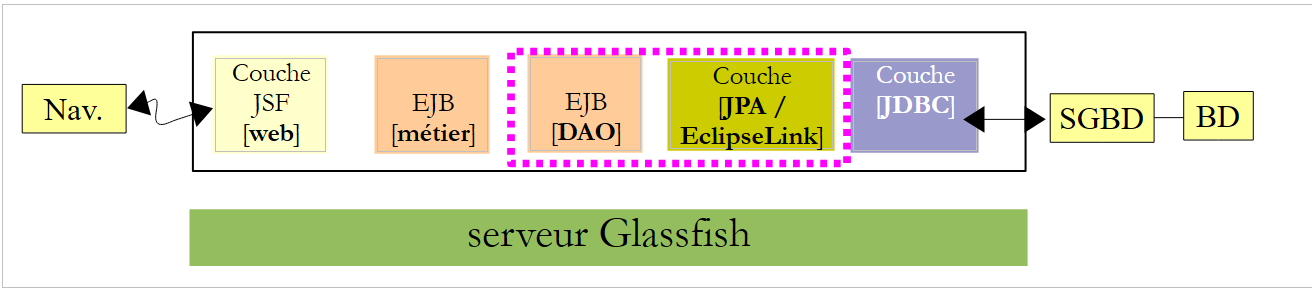

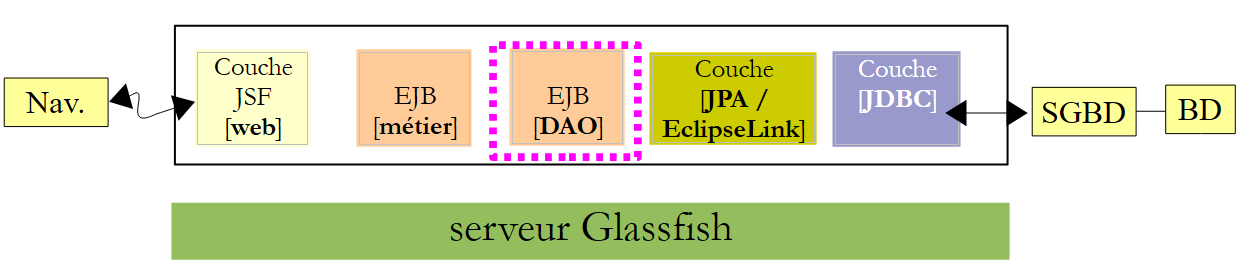

لنعد إلى البنية التي نقوم ببنائها:

نحن نقوم حالياً ببناء طبقة [JPA]. يتم تكوينها في ملف [persistence.xml] حيث يتم تعريف وحدات الاستمرارية. تتطلب كل وحدة المعلومات التالية:

• تفاصيل اتصال JDBC بالقاعدة البيانات (عنوان URL واسم المستخدم وكلمة المرور)،
• الفئات التي ستمثل جداول قاعدة البيانات،
• تنفيذ JPA المستخدم. في الواقع، JPA هي مواصفة يتم تنفيذها بواسطة منتجات مختلفة. هنا، سنستخدم EclipseLink، وهو التنفيذ الافتراضي الذي يستخدمه خادم GlassFish. وهذا يوفر علينا الحاجة إلى إضافة مكتبات من تنفيذ آخر إلى GlassFish.

يمكن لـ NetBeans إنشاء ملف الاستمرارية هذا باستخدام معالج.

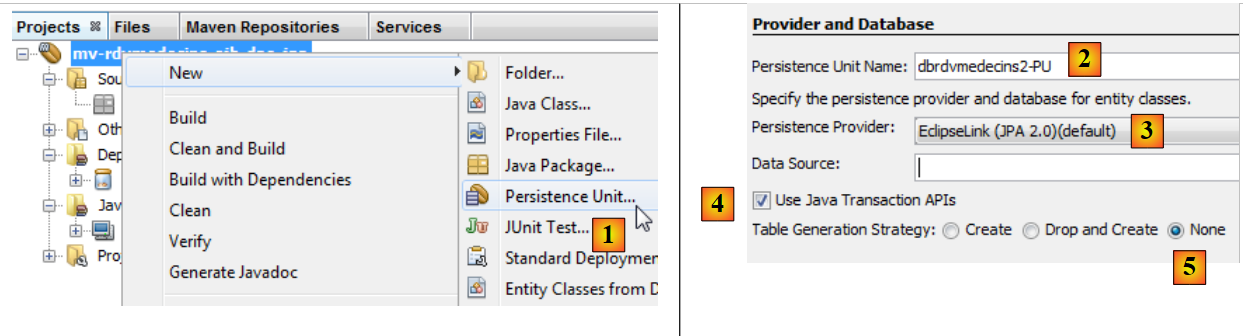

• انقر بزر الماوس الأيمن على المشروع واختر "إنشاء وحدة استمرارية" [1]،
• في [2]، قم بتسمية وحدة الاستمرارية التي تقوم بإنشائها،
• في [3]، حدد تطبيق EclipseLink JPA (JPA 2.0)،
• في [4]، حدد أن معاملات قاعدة البيانات ستدار بواسطة حاوية EJB لخادم GlassFish،
• في [5]، حدد أن جداول قاعدة البيانات قد تم إنشاؤها بالفعل وبالتالي لن يتم إنشاؤها،

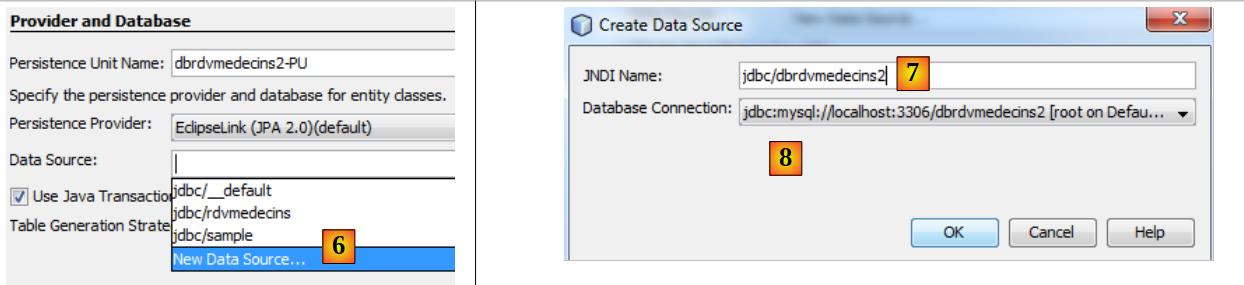

• في [6]، قم بإنشاء مصدر بيانات جديد لخادم GlassFish،
• في [7]، أدخل اسم JNDI (واجهة دليل تسمية Java)،
• في [8]، اربط هذا الاسم باتصال MySQL الذي تم إنشاؤه في الخطوة السابقة،

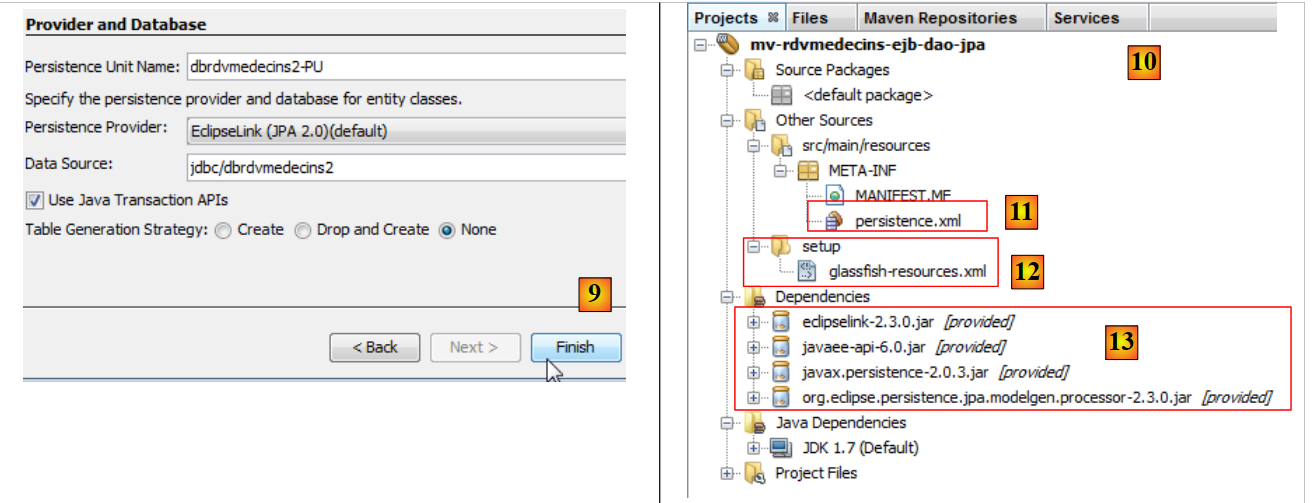

• في [9]، أكمل المعالج،
• في [10]، المشروع الجديد،
• في [11]، تم إنشاء ملف [persistence.xml] في مجلد [META-INF]،
• في [12]، تم إنشاء مجلد [setup]،
• في [13]، تمت إضافة تبعيات جديدة إلى مشروع Maven.

الملف [META-INF/persistence.xml] الذي تم إنشاؤه هو كما يلي:

<?xml version="1.0" encoding="UTF-8"?>
<persistence version="2.0" xmlns="http://java.sun.com/xml/ns/persistence" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/persistence http://java.sun.com/xml/ns/persistence/persistence_2_0.xsd">
  <persistence-unit name="dbrdvmedecins2-PU" transaction-type="JTA">
    <jta-data-source>jdbc/dbrdvmedecins2</jta-data-source>
    <exclude-unlisted-classes>false</exclude-unlisted-classes>
    <properties/>
  </persistence-unit>
</persistence>

وهي تتضمن المعلومات المقدمة في المعالج:

• السطر 3: اسم وحدة الاستمرارية،
• السطر 3: نوع معاملات قاعدة البيانات، وفي هذه الحالة معاملات JTA (واجهة برمجة تطبيقات المعاملات في Java) التي يديرها حاوية EJB3 لخادم GlassFish،
• السطر 4: اسم JNDI لمصدر البيانات.

عادةً ما يحدد هذا الملف نوع تطبيق JPA المستخدم. في المعالج، اخترنا EclipseLink. ونظرًا لأن هذا هو تطبيق JPA الافتراضي الذي يستخدمه خادم GlassFish، فإنه لم يُذكر في ملف [persistence.xml].

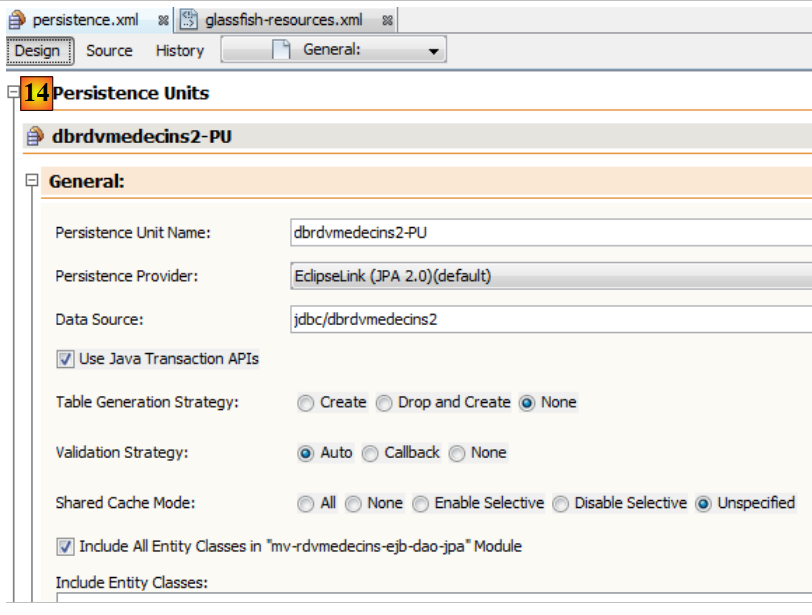

في علامة التبويب [Design]، يمكنك رؤية نظرة عامة على ملف [persistence.xml]:

للحصول على سجلات EclipseLink، سنستخدم ملف [persistence.xml] التالي:

<?xml version="1.0" encoding="UTF-8"?>
<persistence version="2.0" xmlns="http://java.sun.com/xml/ns/persistence" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/persistence http://java.sun.com/xml/ns/persistence/persistence_2_0.xsd">
  <persistence-unit name="dbrdvmedecins2-PU" transaction-type="JTA">
    <provider>org.eclipse.persistence.jpa.PersistenceProvider</provider>
    <jta-data-source>jdbc/dbrdvmedecins2</jta-data-source>
    <exclude-unlisted-classes>false</exclude-unlisted-classes>
    <properties>
      <property name="eclipselink.logging.level" value="FINE"/>
    </properties>
  </persistence-unit>
</persistence>

• السطر 4: يحدد استخدام تطبيق EclipseLink JPA،
• الأسطر 7-9: تحتوي على خصائص التكوين لمزود JPA، وهو EclipseLink في هذه الحالة،
• السطر 8: تتيح هذه الخاصية تسجيل عبارات SQL التي سيقوم EclipseLink بتنفيذها.

ملف [glassfish-resources.xml] الذي تم إنشاؤه هو كما يلي:

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE resources PUBLIC "-//GlassFish.org//DTD GlassFish Application Server 3.1 Resource Definitions//EN" "http://glassfish.org/dtds/glassfish-resources_1_5.dtd">
<resources>
    <jdbc-connection-pool allow-non-component-callers="false" ... steady-pool-size="8" validate-atmost-once-period-in-seconds="0" wrap-jdbc-objects="false">
        <property name="serverName" value="localhost"/>
        <property name="portNumber" value="3306"/>
        <property name="databaseName" value="dbrdvmedecins2"/>
        <property name="User" value="root"/>
        <property name="Password" value=""/>
        <property name="URL" value="jdbc:mysql://localhost:3306/dbrdvmedecins2"/>
        <property name="driverClass" value="com.mysql.jdbc.Driver"/>
    </jdbc-connection-pool>
    <jdbc-resource enabled="true" jndi-name="jdbc/dbrdvmedecins2" object-type="user" pool-name="mysql_dbrdvmedecins2_rootPool"/>
</resources>

يحتوي هذا الملف على المعلومات التي أدخلناها في المعالجين اللذين استخدمناهما سابقًا:

• الأسطر 5–11: خصائص JDBC لقاعدة بيانات MySQL5 [dbrdvmedecins2]،
• السطر 13: اسم JNDI لمصدر البيانات.

سيُستخدم هذا الملف لإنشاء مصدر بيانات JNDI [jdbc/dbrdvmedecins2] لخادم GlassFish. وهذا خاص بهذا الخادم تحديدًا. أما بالنسبة لخادم آخر، فسيتطلب الأمر اتباع نهج مختلف، وعادةً ما يتم ذلك باستخدام أداة إدارة. وتتوفر مثل هذه الأداة أيضًا لخادم GlassFish.

وأخيرًا، تمت إضافة التبعيات إلى المشروع. وفيما يلي ملف [pom.xml]:

<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>istia.st</groupId>
    <artifactId>mv-rdvmedecins-ejb-dao-jpa</artifactId>
    <version>1.0-SNAPSHOT</version>
    <packaging>ejb</packaging>

    <name>mv-rdvmedecins-ejb-dao-jpa</name>

    ...
    <dependencies>
        <dependency>
            <groupId>org.eclipse.persistence</groupId>
            <artifactId>eclipselink</artifactId>
            <version>2.3.0</version>
            <scope>provided</scope>
        </dependency>
        <dependency>
            <groupId>org.eclipse.persistence</groupId>
            <artifactId>javax.persistence</artifactId>
            <version>2.0.3</version>
            <scope>provided</scope>
        </dependency>
        <dependency>
            <groupId>org.eclipse.persistence</groupId>
            <artifactId>org.eclipse.persistence.jpa.modelgen.processor</artifactId>
            <version>2.3.0</version>
            <scope>provided</scope>
        </dependency>
        <dependency>
            <groupId>javax</groupId>
            <artifactId>javaee-api</artifactId>
            <version>6.0</version>
            <scope>provided</scope>
        </dependency>
    </dependencies>

...
    <repositories>
        <repository>
            <url>http://download.eclipse.org/rt/eclipselink/maven.repo/</url>
            <id>eclipselink</id>
            <layout>default</layout>
            <name>Repository for library Library[eclipselink]</name>
        </repository>
    </repositories>
</project>

• الأسطر 32–37: تتطلب طبقة [JPA] عنصر [javaee-api]؛
• الأسطر 16 و22 و28: العناصر المطلوبة لتنفيذ JPA/EclipseLink المستخدم هنا.
• الأسطر 18 و24 و30 و36: جميع العناصر لها السمة provided. لاحظ أن هذا يعني أنها مطلوبة للتجميع ولكنها غير مطلوبة لوقت التشغيل. في الواقع، في وقت التشغيل، يتم توفيرها بواسطة خادم GlassFish،
• الأسطر 41–48: تعريف مستودع عناصر Maven جديد، حيث يمكن العثور على عناصر EclipseLink.

3.4.2.3. إنشاء كيانات JPA

يمكن إنشاء كيانات JPA باستخدام معالج NetBeans:

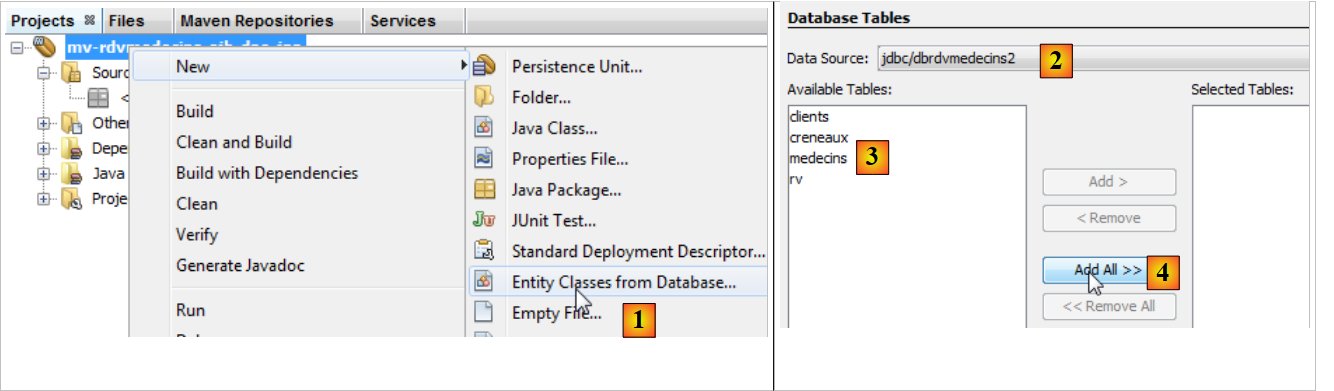

• في [1]، قم بإنشاء كيانات JPA من قاعدة بيانات،
• في [2]، حدد مصدر البيانات الذي تم إنشاؤه مسبقًا [jdbc / dbrdvmedecins2]،
• في [3]، قائمة الجداول لمصدر البيانات هذا،
• في [4]، حددها جميعًا،

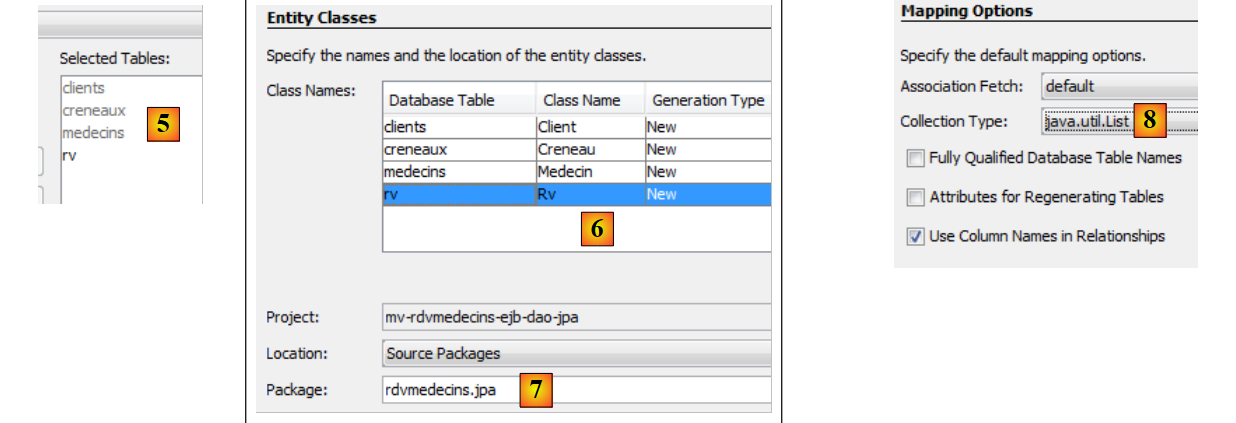

• في [5]، الجداول المحددة،
• في [6]، نقوم بتسمية فئات Java المرتبطة بالجداول الأربعة،
• بالإضافة إلى اسم الحزمة [7]،
• في [8]، تقوم JPA بتجميع صفوف جداول قاعدة البيانات في مجموعات. نختار قائمة كمجموعة،

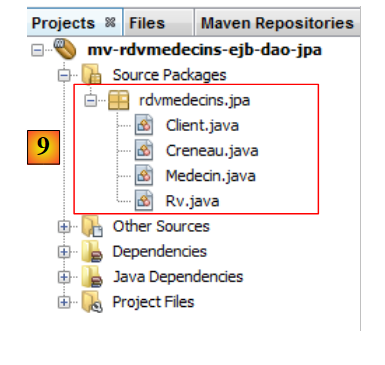

• في [9]، فئات Java التي أنشأها المعالج.

3.4.2.4. كيانات JPA التي تم إنشاؤها

يمثل الكيان [Medecin] الجدول [medecins]. فئة Java مليئة بالتعليقات التوضيحية التي تجعل قراءة الكود صعبة للوهلة الأولى. إذا احتفظنا فقط بما هو ضروري لفهم دور الكيان، نحصل على الكود التالي:

package rdvmedecins.jpa;

...
@Entity
@Table(name = "medecins")
public class Medecin implements Serializable {

@Id
  @GeneratedValue(strategy = GenerationType.IDENTITY)
  @Column(name = "ID")
  private Long id;

  @Column(name = "TITRE")
  private String titre;

  @Column(name = "NOM")
  private String nom;

  @Column(name = "VERSION")
  private int version;

  @Column(name = "PRENOM")
  private String prenom;

  @OneToMany(cascade = CascadeType.ALL, mappedBy = "idMedecin")
  private List<Creneau> creneauList;

// manufacturers
....

  // getters and setters
....

  @Override
  public int hashCode() {
  ...
  }

  @Override
  public boolean equals(Object object) {
  ...
  }

  @Override
  public String toString() {
    ...
  }

}

• السطر 4: تجعل العلامة التوضيحية @Entity فئة [Medecin] كيانًا JPA، أي فئة مرتبطة بجدول قاعدة بيانات عبر واجهة برمجة تطبيقات JPA.
• السطر 5، اسم جدول قاعدة البيانات المرتبط بكيان JPA. يتوافق كل حقل في الجدول مع حقل في فئة Java،
• السطر 6: تنفذ الفئة واجهة Serializable. وهذا ضروري في تطبيقات العميل/الخادم، حيث يتم تسلسل الكيانات بين العميل والخادم.
• السطران 10-11: يتوافق حقل id في فئة [Medecin] مع حقل [ID] (السطر 10) في جدول [medecins]،
• السطران 13-14: يتوافق حقل *title* في فئة [Doctor] مع حقل [TITLE] (السطر 13) في جدول [doctors]،
• السطران 16-17: يتوافق حقل name في فئة [Doctor] مع حقل [NAME] (السطر 16) في جدول [doctors]،
• السطران 19-20: يتوافق حقل version في فئة [Medecin] مع حقل [VERSION] (السطر 19) في جدول [medecins]. هنا، لا يتعرف المعالج على أن العمود هو في الواقع عمود إصدار يجب زيادته في كل مرة يتم فيها تعديل الصف الذي ينتمي إليه. لتعيين هذا الدور له، يجب إضافة التعليق التوضيحي @Version. سنقوم بذلك في خطوة لاحقة،
• السطران 22-23: يتوافق حقل first_name في فئة [Doctor] مع حقل [FIRST_NAME] في جدول [doctors]،
• السطران 10-11: يتوافق حقل id مع المفتاح الأساسي [ID] للجدول. توضح التعليقات التوضيحية في السطرين 8-9 هذه النقطة،
• السطر 8: تشير تعليمة @Id إلى أن الحقل المُعلَّم مرتبط بالمفتاح الأساسي للجدول،
• السطر 9: ستقوم طبقة [JPA] بإنشاء المفتاح الأساسي للصفوف التي تدرجها في جدول [Doctors]. هناك عدة استراتيجيات ممكنة. هنا، تشير استراتيجية GenerationType.IDENTITY إلى أن طبقة JPA ستستخدم وضع auto_increment لجدول MySQL،
• السطران 25-26: يحتوي جدول [slots] على مفتاح خارجي مرتبط بجدول [doctors]. فكل «موعد» (slot) ينتمي إلى طبيب واحد. وبالمقابل، يرتبط كل طبيب بعدة مواعيد. لذلك لدينا علاقة واحد إلى العديد (طبيب واحد إلى العديد من الفتحات)، وهي علاقة محددة بواسطة التعليق التوضيحي @OneToMany في JPA (السطر 25). سيحتوي الحقل في السطر 26 على جميع فتحات الطبيب. يتم تحقيق ذلك دون أي برمجة. لفهم السطر 25 تمامًا، نحتاج إلى تقديم فئة [Creneau].

وهي كما يلي:

package rdvmedecins.jpa;

import java.io.Serializable;
import java.util.List;
import javax.persistence.*;
import javax.validation.constraints.NotNull;

@Entity
@Table(name = "creneaux")
public class Creneau implements Serializable {
  @Id
  @GeneratedValue(strategy = GenerationType.IDENTITY)
  @Column(name = "ID")
  private Long id;

  @Column(name = "MDEBUT")
  private int mdebut;

  @Column(name = "HFIN")
  private int hfin;

  @Column(name = "HDEBUT")
  private int hdebut;

  @Column(name = "MFIN")
  private int mfin;

  @Column(name = "VERSION")
  private int version;

  @JoinColumn(name = "ID_MEDECIN", referencedColumnName = "ID")
  @ManyToOne(optional = false)
  private Medecin idMedecin;

  @OneToMany(cascade = CascadeType.ALL, mappedBy = "idCreneau")
  private List<Rv> rvList;

// manufacturers
...
// getters and setters
...

  @Override
  public int hashCode() {
    ...
  }

  @Override
  public boolean equals(Object object) {
    ...
  }

  @Override
  public String toString() {
    ...
  }

}

نحن نعلق فقط على التعليقات التوضيحية الجديدة:

• لقد حددنا أن جدول [slots] يحتوي على مفتاح خارجي لجدول [doctors]: ترتبط كل فتحة بطبيب. يمكن ربط عدة فتحات بنفس الطبيب. لدينا علاقة من جدول [slots] إلى جدول [doctors] محددة على أنها علاقة متعددة إلى واحد (الفتحات إلى الطبيب). تُستخدم التعليقة التوضيحية @ManyToOne في السطر 32 لتعريف المفتاح الخارجي،
• السطر 31، مع التعليق التوضيحي @JoinColumn، يحدد علاقة المفتاح الأجنبي: العمود [ID_MEDECIN] في جدول [slots] هو مفتاح أجنبي في العمود [ID] في جدول [doctors]،
• السطر 33: إشارة إلى الطبيب الذي يمتلك الموعد. يتم تحقيق ذلك هنا أيضًا دون أي ترميز.

وبالتالي، يتم تنفيذ علاقة المفتاح الأجنبي بين كيان [Creneau] وكيان [Medecin] بواسطة تعليقين:

• في الكيان [Creneau]:

@JoinColumn(name = "ID_MEDECIN", referencedColumnName = "ID")
  @ManyToOne(optional = false)
private Medecin idMedecin;

• في كيان [Doctor]:

@OneToMany(cascade = CascadeType.ALL, mappedBy = "idMedecin")
private List<Creneau> creneauList;

يعكس كلا التعليقين نفس العلاقة: علاقة المفتاح الأجنبي من جدول [Appointments] إلى جدول [Doctors]. ويقال إنهما متعاكسان. العلاقة @ManyToOne هي الوحيدة الضرورية. فهي تحدد علاقة المفتاح الأجنبي بشكل لا لبس فيه. أما العلاقة @OneToMany فهي اختيارية. إذا كانت موجودة، فإنها تشير ببساطة إلى العلاقة @ManyToOne المرتبطة بها. هذا هو معنى السمة mappedBy في السطر 1 من كيان [Doctor]. قيمة هذه السمة هي اسم الحقل في كيان [Slot] الذي يحتوي على تعليق @ManyToOne الذي يحدد المفتاح الأجنبي. وفي السطر 1 من كيان [Medecin] أيضًا، تحدد السمة cascade=CascadeType.ALL سلوك كيان [Medecin] فيما يتعلق بكيان [Creneau]:

• إذا تم إدراج كيان [Doctor] جديد في قاعدة البيانات، فيجب أيضًا إدراج كيانات [TimeSlot] الموجودة في الحقل في السطر 2،
• إذا تم تعديل كيان [Doctor] في قاعدة البيانات، فيجب أيضًا تعديل كيانات [Slot] الموجودة في الحقل في السطر 2،
• إذا تم حذف كيان [Doctor] من قاعدة البيانات، فيجب أيضًا حذف كيانات [Slot] الموجودة في الحقل في السطر 2.

نقدم الكود الخاص بالكيانين الآخرين دون أي تعليقات محددة، حيث إنهما لا يقدمان أي ترميز جديد.

كيان [Client]

package rdvmedecins.jpa;

...
@Entity
@Table(name = "clients")
public class Client implements Serializable {
  @Id
  @GeneratedValue(strategy = GenerationType.IDENTITY)
  @Column(name = "ID")
  private Long id;

  @Column(name = "TITRE")
  private String titre;

  @Column(name = "NOM")
  private String nom;

  @Column(name = "VERSION")
  private int version;

  @Column(name = "PRENOM")
  private String prenom;

  @OneToMany(cascade = CascadeType.ALL, mappedBy = "idClient")
  private List<Rv> rvList;

// manufacturers
...
// getters and setters
...

  @Override
  public int hashCode() {
    ...
  }

  @Override
  public boolean equals(Object object) {
    ...
  }

  @Override
  public String toString() {
    ...
  }

}

• تعكس السطران 24 و25 علاقة المفتاح الخارجي بين الجدول [rv] والجدول [clients].

كيان [Rv]:

package rdvmedecins.jpa;

...
@Entity
@Table(name = "rv")
public class Rv implements Serializable {
  @Id
  @GeneratedValue(strategy = GenerationType.IDENTITY)
  @Column(name = "ID")
  private Long id;

  @Column(name = "JOUR")
  @Temporal(TemporalType.DATE)
  private Date jour;

  @JoinColumn(name = "ID_CRENEAU", referencedColumnName = "ID")
  @ManyToOne(optional = false)
  private Creneau idCreneau;

  @JoinColumn(name = "ID_CLIENT", referencedColumnName = "ID")
  @ManyToOne(optional = false)
  private Client idClient;

  // manufacturers
...

  // getters and setters
...

  @Override
  public int hashCode() {
    ...
  }

  @Override
  public boolean equals(Object object) {
    ...
  }

  @Override
  public String toString() {
    ...
  }

}

• يحدد السطر 13 أن الحقل `jour` من نوع Java Date. ويشير إلى أن العمود [JOUR] (السطر 12) في الجدول [rv] هو من نوع التاريخ (بدون الوقت)،
• الأسطر 16–18: تحدد علاقة المفتاح الخارجي من الجدول [rv] إلى الجدول [slots]،
• الأسطر 20–22: تحدد علاقة المفتاح الخارجي من الجدول [rv] إلى الجدول [clients].

يوفر لنا الإنشاء التلقائي لكيانات JPA أساسًا عمليًا. أحيانًا يكون هذا كافيًا، وأحيانًا لا يكون كذلك. وهذا هو الحال هنا:

• نحتاج إلى إضافة تعليق @Version إلى حقول الإصدار المختلفة للكيانات،
• نحتاج إلى كتابة طرق toString تكون أكثر وضوحًا من تلك التي تم إنشاؤها،
• كيانات [Medecin] و [Client] متشابهة. سنجعلها مشتقة من فئة [Person]،
• سنقوم بإزالة العلاقات العكسية @OneToMany من العلاقات @ManyToOne. فهي ليست ضرورية وتسبب تعقيدات في البرمجة،
• نقوم بإزالة التحقق من صحة @NotNull على المفاتيح الأساسية. عند حفظ كيان JPA في MySQL، يكون للكيان في البداية مفتاح أساسي فارغ. ولا يكون للمفتاح الأساسي للكيان المحفوظ قيمة إلا بعد الحفظ في قاعدة البيانات.

مع هذه المواصفات، تصبح الفئات المختلفة كما يلي:

تُستخدم فئة Person لتمثيل الأطباء والعملاء:

package rdvmedecins.jpa;

import java.io.Serializable;
import javax.persistence.*;
import javax.validation.constraints.NotNull;
import javax.validation.constraints.Size;

@MappedSuperclass
public class Personne implements Serializable {
  private static final long serialVersionUID = 1L;
  @Id
  @GeneratedValue(strategy = GenerationType.IDENTITY)
  @Column(name = "ID")
  private Long id;

  @Basic(optional = false)
  @Size(min = 1, max = 5)
  @Column(name = "TITRE")
  private String titre;

  @Basic(optional = false)
  @NotNull
  @Size(min = 1, max = 30)
  @Column(name = "NOM")
  private String nom;

  @Basic(optional = false)
  @NotNull
  @Column(name = "VERSION")
  @Version
  private int version;

  @Basic(optional = false)
  @NotNull
  @Size(min = 1, max = 30)
  @Column(name = "PRENOM")
  private String prenom;
// manufacturers
...

// getters and setters
  ...

  @Override
  public String toString() {
    return String.format("[%s,%s,%s,%s,%s]", id, version, titre, prenom, nom);
  }

}

• السطر 8: لاحظ أن فئة [Person] ليست كيانًا بحد ذاتها (@Entity). بل ستكون بمثابة الفئة الأم للكيانات. ويشير التعليق التوضيحي @MappedSuperClass إلى ذلك.

تغلف كيان [Client] صفوف جدول [clients]. وهي مشتقة من الفئة [Person] السابقة:

package rdvmedecins.jpa;

import java.io.Serializable;
import javax.persistence.*;

@Entity
@Table(name = "clients")
public class Client extends Personne implements Serializable {
  private static final long serialVersionUID = 1L;

// manufacturers
...

  @Override
  public int hashCode() {
...
  }

  @Override
  public boolean equals(Object object) {
  ...
  }

  @Override
  public String toString() {
    return String.format("Client[%s,%s,%s,%s]", getId(), getTitre(), getPrenom(), getNom());
  }

}

• السطر 6: فئة [Client] هي كيان JPA،
• السطر 7: وهي مرتبطة بجدول [clients]،
• السطر 8: وهي مشتقة من فئة [Person].

كيان [Doctor]، الذي يغلف صفوف جدول [doctors]، يتبع نفس النمط:

package rdvmedecins.jpa;

import java.io.Serializable;
import javax.persistence.*;

@Entity
@Table(name = "medecins")
public class Medecin extends Personne implements Serializable {
  private static final long serialVersionUID = 1L;

  // manufacturers
...

  @Override
  public int hashCode() {
    ...
  }

  @Override
  public boolean equals(Object object) {
    ...
  }

  @Override
  public String toString() {
    return String.format("Médecin[%s,%s,%s,%s]", getId(), getTitre(), getPrenom(), getNom());
  }

}

تغلف كيان [Creneau] صفوف جدول [creneaux]:

package rdvmedecins.jpa;

import java.io.Serializable;
import java.util.List;
import javax.persistence.*;
import javax.validation.constraints.NotNull;

@Entity
@Table(name = "creneaux")
public class Creneau implements Serializable {

  private static final long serialVersionUID = 1L;
  @Id
  @GeneratedValue(strategy = GenerationType.IDENTITY)
  @Basic(optional = false)
  @Column(name = "ID")
  private Long id;

  @Basic(optional = false)
  @NotNull
  @Column(name = "MDEBUT")
  private int mdebut;

  @Basic(optional = false)
  @NotNull
  @Column(name = "HFIN")
  private int hfin;

  @Basic(optional = false)
  @NotNull
  @Column(name = "HDEBUT")
  private int hdebut;

  @Basic(optional = false)
  @NotNull
  @Column(name = "MFIN")
  private int mfin;

  @Basic(optional = false)
  @NotNull
  @Column(name = "VERSION")
  @Version
  private int version;

  @JoinColumn(name = "ID_MEDECIN", referencedColumnName = "ID")
  @ManyToOne(optional = false)
  private Medecin medecin;

  // manufacturers
  ...

  // getters and setters
  ...

  @Override
  public int hashCode() {
    ...
  }

  @Override
  public boolean equals(Object object) {
    // TODO: Warning - this method won't work in the case the id fields are not set
    ...
  }

  @Override
  public String toString() {
    return String.format("Creneau [%s, %s, %s:%s, %s:%s,%s]", id, version, hdebut, mdebut, hfin, mfin, medecin);
  }
}

• توضح الأسطر 45–47 العلاقة "متعددة إلى واحد" بين جدول [slots] وجدول [doctors] في قاعدة البيانات: لكل طبيب عدة فترات زمنية، وتخص كل فترة زمنية طبيبًا واحدًا.

تغلف الكيان [Rv] صفوف جدول [rv]:

package rdvmedecins.jpa;

import java.io.Serializable;
import java.util.Date;
import javax.persistence.*;
import javax.validation.constraints.NotNull;

@Entity
@Table(name = "rv")
public class Rv implements Serializable {

  private static final long serialVersionUID = 1L;
  @Id
  @GeneratedValue(strategy = GenerationType.IDENTITY)
  @Basic(optional = false)
  @Column(name = "ID")
  private Long id;

  @Basic(optional = false)
  @NotNull
  @Column(name = "JOUR")
  @Temporal(TemporalType.DATE)
  private Date jour;

  @JoinColumn(name = "ID_CRENEAU", referencedColumnName = "ID")
  @ManyToOne(optional = false)
  private Creneau creneau;

  @JoinColumn(name = "ID_CLIENT", referencedColumnName = "ID")
  @ManyToOne(optional = false)
  private Client client;

  // manufacturers
...

  // getters and setters
...

  @Override
  public int hashCode() {
    ...
  }

  @Override
  public boolean equals(Object object) {
    ...
  }

  @Override
  public String toString() {
    return String.format("Rv[%s, %s, %s]", id, creneau, client);
  }
}

• تصور الأسطر 29–31 العلاقة "متعددة إلى واحد" بين جدول [rv] وجدول [clients] (يمكن أن يظهر العميل في عدة إدخالات Rv) في قاعدة البيانات، وتصور الأسطر 25–27 العلاقة "متعددة إلى واحد" بين جدول [rv] وجدول [slots] (يمكن أن تظهر الفتحة في عدة Rv).

3.4.3. فئة الاستثناء

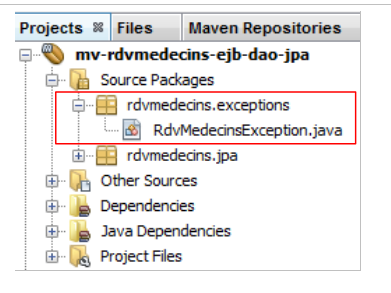

فئة الاستثناءات الخاصة بالتطبيق [ RdvMedecinsException] هي كما يلي:

package rdvmedecins.exceptions;

import java.io.Serializable;
import javax.ejb.ApplicationException;

@ApplicationException(rollback=true)
public class RdvMedecinsException extends RuntimeException implements Serializable{

  // private fields
  private int code = 0;

  // manufacturers
  public RdvMedecinsException() {
    super();
  }

  public RdvMedecinsException(String message) {
    super(message);
  }

  public RdvMedecinsException(String message, Throwable cause) {
    super(message, cause);
  }

  public RdvMedecinsException(Throwable cause) {
    super(cause);
  }

  public RdvMedecinsException(String message, int code) {
    super(message);
    setCode(code);
  }

  public RdvMedecinsException(Throwable cause, int code) {
    super(cause);
    setCode(code);
  }

  public RdvMedecinsException(String message, Throwable cause, int code) {
    super(message, cause);
    setCode(code);
  }

  // getters - setters
  public int getCode() {
    return code;
  }

  public void setCode(int code) {
    this.code = code;
  }
}

• السطر 7: تمتد الفئة من فئة [RuntimeException]. لذلك، لا يشترط المُجمِّع معالجتها باستخدام كتل try/catch.
• السطر 6: يضمن التعليق التوضيحي @ApplicationException أن الاستثناء لن يتم "ابتلاعه" بواسطة [EjbException].

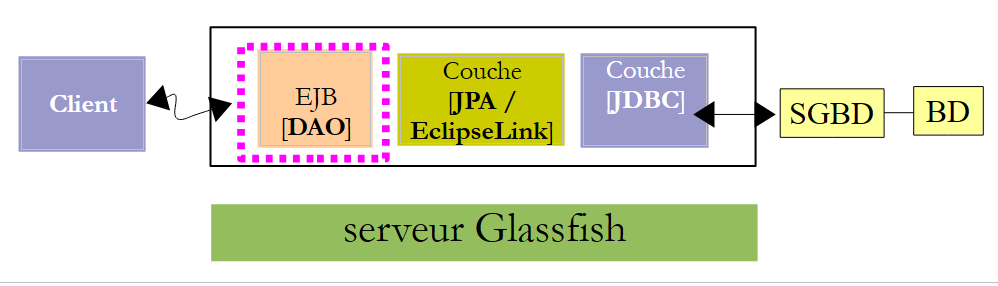

لفهم تعليق @ApplicationException، دعونا نراجع بنية جانب الخادم:

سيتم إلقاء الاستثناء [RdvMedecinsException] بواسطة طرق EJB في طبقة [DAO] داخل حاوية EJB3 وسيتم اعتراضه بواسطة الحاوية. بدون تعليق @ApplicationException، تقوم حاوية EJB3 بتغليف الاستثناء الذي حدث داخل [EjbException] وإعادة إلقائه. قد لا ترغب في هذا التغليف وقد تفضل السماح باستثناء من النوع [RdvMedecinsException] بالخروج من حاوية EJB3. وهذا ما تسمح به علامة @ApplicationException. علاوة على ذلك، فإن السمة (rollback=true) لهذا التعليق التوضيحي توجه حاوية EJB3 بأنه في حالة حدوث استثناء من نوع [RdvMedecinsException] داخل طريقة يتم تنفيذها كجزء من معاملة مع نظام إدارة قواعد البيانات (DBMS)، يجب التراجع عن المعاملة. من الناحية الفنية، يُسمى هذا التراجع عن المعاملة.

3.4.4. EJB لطبقة [DAO]

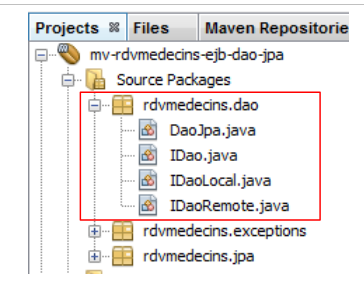

واجهة Java [ IDao] لطبقة [DAO] هي كما يلي:

package rdvmedecins.dao;


import java.util.Date;
import java.util.List;
import rdvmedecins.jpa.Client;
import rdvmedecins.jpa.Creneau;
import rdvmedecins.jpa.Medecin;
import rdvmedecins.jpa.Rv;

public interface IDao {

  // customer list
  public List<Client> getAllClients();
  // list of doctors
  public List<Medecin> getAllMedecins();
  // list of physician slots
  public List<Creneau> getAllCreneaux(Medecin medecin);
  // list of doctor's appointments on a given day
  public List<Rv> getRvMedecinJour(Medecin medecin, Date jour);
  // find a customer identified by its id
  public Client getClientById(Long id);
  // find a customer identified by its id
  public Medecin getMedecinById(Long id);
  // find an Rv identified by its id
  public Rv getRvById(Long id);
  // find a time slot identified by its id
  public Creneau getCreneauById(Long id);
  // add a RV to the list
  public Rv ajouterRv(Date jour, Creneau creneau, Client client);
  // delete a RV
  public void supprimerRv(Rv rv);
}

تم إنشاء هذه الواجهة بعد تحديد متطلبات طبقة [الويب]:

• السطر 14: قائمة العملاء. سنحتاج إلى هذا لملء القائمة المنسدلة للعملاء،
• السطر 16: قائمة الأطباء. سنحتاج إلى هذه القائمة لملء القائمة المنسدلة للأطباء،
• السطر 18: قائمة المواعيد المتاحة للطبيب. سنحتاج إلى هذه القائمة لعرض جدول مواعيد الطبيب ليوم معين،
• السطر 20: قائمة مواعيد الطبيب ليوم معين. بالاقتران مع الطريقة السابقة، سيسمح لنا هذا بعرض جدول مواعيد الطبيب ليوم معين مع المواعيد المحجوزة بالفعل،
• السطر 22: يسمح لنا بالعثور على عميل من خلال رقم هويته. ستسمح لنا هذه الطريقة بالعثور على عميل عن طريق الاختيار من القائمة المنسدلة للعملاء،
• السطر 24: نفس ما سبق بالنسبة للأطباء،
• السطر 26: يسترد موعدًا برقمه. يمكن استخدامه عند حذف موعد للتحقق مسبقًا من وجوده بالفعل،
• السطر 28: يسترد فترة زمنية برقمها. يسمح لك بتحديد الفترة التي يريد المستخدم إضافتها أو حذفها،
• السطر 30: لإضافة موعد،
• السطر 32: لحذف موعد.

الواجهة المحلية لـ EJB [IDaoLocal] مشتقة ببساطة من الواجهة السابقة [IDao]:

package rdvmedecins.dao;

import javax.ejb.Local;

@Local
public interface IDaoLocal extends IDao{

}

وينطبق الأمر نفسه على الواجهة البعيدة [IDaoRemote]:

package rdvmedecins.dao;

import javax.ejb.Remote;

@Remote
public interface IDaoRemote extends IDao{

}

تقوم EJB [DaoJpa] بتنفيذ كل من الواجهة المحلية والواجهة البعيدة:

package rdvmedecins.dao;

...

@Singleton (mappedName="rdvmedecins.dao")
@TransactionAttribute(TransactionAttributeType.REQUIRED)
public class DaoJpa implements IDaoLocal, IDaoRemote, Serializable {

• تشير السطر 5 إلى أن EJB البعيد يسمى "rdvmedecins.dao". بالإضافة إلى ذلك، تضمن علامة @Singleton (Java EE6) إنشاء مثيل واحد فقط من EJB. تحدد علامة @Stateless (Java EE5) EJB الذي يمكن إنشاؤه في مثيلات متعددة لملء تجمع EJB،
• يشير السطر 6 إلى أن جميع أساليب EJB تعمل ضمن معاملة يديرها حاوية EJB3،
• يُظهر السطر 7 أن EJB يُنفذ الواجهات المحلية والبعيدة، كما أنه قابل للتسلسل.

فيما يلي كود EJB الكامل:

package rdvmedecins.dao;

import java.io.Serializable;
import java.util.Date;
import java.util.List;
import javax.ejb.Singleton;
import javax.ejb.TransactionAttribute;
import javax.ejb.TransactionAttributeType;
import javax.persistence.EntityManager;
import javax.persistence.PersistenceContext;
import rdvmedecins.exceptions.RdvMedecinsException;
import rdvmedecins.jpa.Client;
import rdvmedecins.jpa.Creneau;
import rdvmedecins.jpa.Medecin;
import rdvmedecins.jpa.Rv;

@Singleton (mappedName="rdvmedecins.dao")
@TransactionAttribute(TransactionAttributeType.REQUIRED)
public class DaoJpa implements IDaoLocal, IDaoRemote, Serializable {

  @PersistenceContext
  private EntityManager em;

  // customer list
  public List<Client> getAllClients() {
    try {
      return em.createQuery("select rc from Client rc").getResultList();
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 1);
    }
  }

  // list of doctors
  public List<Medecin> getAllMedecins() {
    try {
      return em.createQuery("select rm from Medecin rm").getResultList();
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 2);
    }
  }

  // list of time slots for a given doctor
  // doctor: the doctor
  public List<Creneau> getAllCreneaux(Medecin medecin) {
    try {
      return em.createQuery("select rc from Creneau rc join rc.medecin m where m.id=:idMedecin").setParameter("idMedecin", medecin.getId()).getResultList();
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 3);
    }
  }

  // list of appointments for a given doctor on a given day
  // doctor: the doctor
  // day: the day
  public List<Rv> getRvMedecinJour(Medecin medecin, Date jour) {
    try {
      return em.createQuery("select rv from Rv rv join rv.creneau c join c.idMedecin m where m.id=:idMedecin and rv.jour=:jour").setParameter("idMedecin", medecin.getId()).setParameter("jour", jour).getResultList();
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 3);
    }
  }

  // add Rv
  // day : day of appointment
  // creneau: Rv time slot
  // customer: customer for whom the appointment is taken
  public Rv ajouterRv(Date jour, Creneau creneau, Client client) {
    try {
      Rv rv = new Rv(null, jour);
      rv.setClient(client);
      rv.setCreneau(creneau);
      em.persist(rv);
      return rv;
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 4);
    }
  }

  // deleting an appointment
  // rv: Rv deleted
  public void supprimerRv(Rv rv) {
    try {
      em.remove(em.merge(rv));
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 5);
    }
  }

  // retrieve a specific customer
  public Client getClientById(Long id) {
    try {
      return (Client) em.find(Client.class, id);
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 6);
    }
  }

  // retrieve a specific doctor
  public Medecin getMedecinById(Long id) {
    try {
      return (Medecin) em.find(Medecin.class, id);
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 6);
    }
  }

  // retrieve a given Rv
  public Rv getRvById(Long id) {
    try {
      return (Rv) em.find(Rv.class, id);
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 6);
    }
  }

  // retrieve a given slot
  public Creneau getCreneauById(Long id) {
    try {
      return (Creneau) em.find(Creneau.class, id);
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 6);
    }
  }
}

• السطر 22: كائن EntityManager الذي يدير الوصول إلى سياق الاستمرارية. عند إنشاء مثيل للفئة، سيتم تهيئة هذا الحقل بواسطة حاوية EJB باستخدام تعليق @PersistenceContext في السطر 21،
• السطر 27: استعلام JPQL (لغة استعلام الاستمرارية في Java) الذي يُرجع جميع الصفوف من جدول [clients] كقائمة من كائنات [Client]،
• السطر 36: استعلام مشابه للأطباء،
• السطر 46: استعلام JPQL يقوم بدمج بين الجدولين [slots] و [doctors]. يتم تحديد معلماته بواسطة معرف الطبيب،
• السطر 57: استعلام JPQL يقوم بربط بين جداول [appointments] و[slots] و[doctors] ويتضمن معلمتين: معرّف الطبيب وتاريخ الموعد،
• الأسطر 69–73: إنشاء موعد ثم حفظه في قاعدة البيانات،
• السطر 83: حذف موعد من قاعدة البيانات،
• السطر 92: تنفيذ استعلام SELECT على قاعدة البيانات للعثور على عميل معين،
• السطر 101: نفس الشيء بالنسبة للطبيب،
• السطر 110: نفس الشيء بالنسبة لموعد،
• السطر 119: نفس الشيء بالنسبة لفترة زمنية،
• من المرجح أن تواجه جميع العمليات التي تستخدم سياق الاستمرارية من السطر 22 مشكلة في قاعدة البيانات. لذلك، يتم تضمينها جميعًا في كتلة try/catch. يتم تغليف أي استثناء في الاستثناء المخصص RdvMedecinsException.

3.4.5. تنفيذ برنامج تشغيل MySQL JDBC

في البنية التالية:

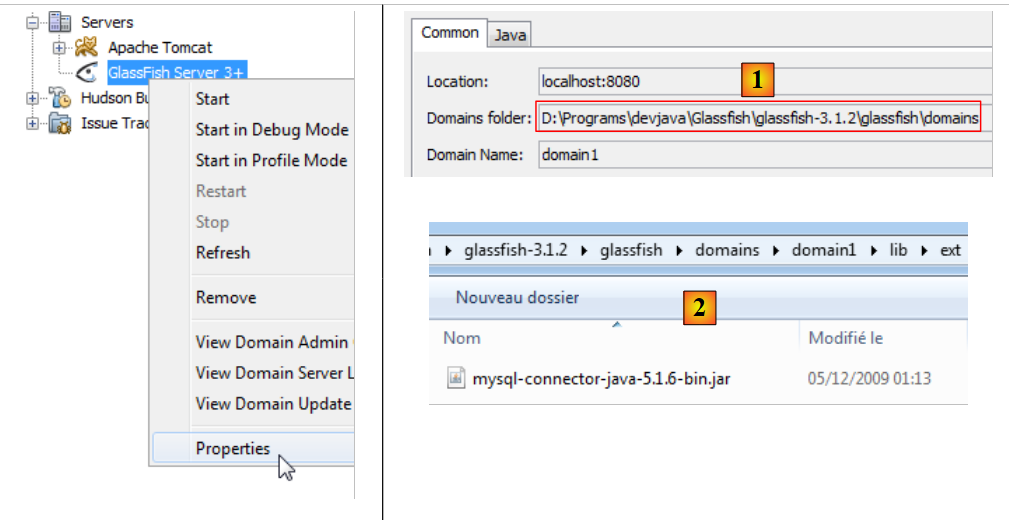

يتطلب EclipseLink برنامج تشغيل MySQL JDBC. يجب تثبيته في مكتبات خادم GlassFish في المجلد <glassfish>/domains/domain1/lib/ext، حيث يمثل <glassfish> دليل تثبيت خادم GlassFish. ويمكن الحصول عليه على النحو التالي:

المجلد الذي يجب وضع برنامج تشغيل MySQL JDBC فيه هو <مجلد Domains>[1]/domain1/lib/ext [2]. يتوفر هذا البرنامج على الرابط [http://www.mysql.fr/downloads/connector/j/]. بمجرد التثبيت، يجب إعادة تشغيل خادم GlassFish حتى يتعرف على هذه المكتبة الجديدة.

3.4.6. نشر طبقة [DAO] EJB

لنعد إلى البنية التي قمنا ببنائها حتى الآن:

يجب نشر المكدس الكامل [الويب، منطق الأعمال، DAO، JPA] على خادم GlassFish. وإليك كيفية القيام بذلك:

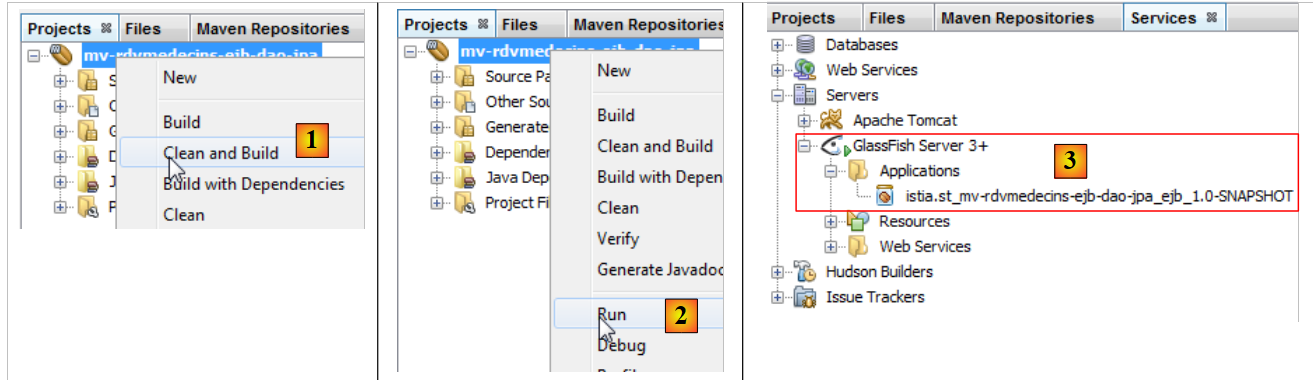

• في [1]، نقوم بإنشاء مشروع Maven،
• في [2]، نقوم بتشغيله،
• وفي [3]، تم نشره على خادم GlassFish (علامة التبويب [Services])

قد تكون مهتمًا بالاطلاع على سجلات GlassFish:

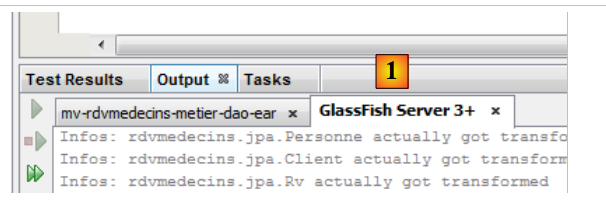

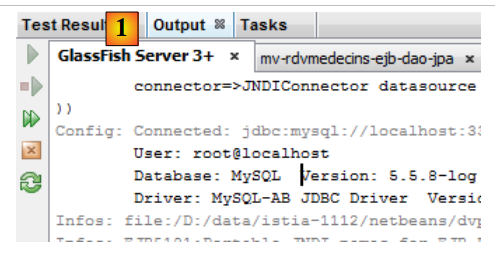

في [1]، تتوفر سجلات GlassFish في علامة التبويب [Output / Glassfish Server 3+]. وهي كما يلي:

Config: The access type for the persistent class [class rdvmedecins.jpa.Personne] is set to [FIELD].
Config: The access type for the persistent class [class rdvmedecins.jpa.Client] is set to [FIELD].
Config: The access type for the persistent class [class rdvmedecins.jpa.Rv] is set to [FIELD].
Config: The target entity (reference) class for the many to one mapping element [field client] is being defaulted to: class rdvmedecins.jpa.Client.
Config: The target entity (reference) class for the many to one mapping element [field creneau] is being defaulted to: class rdvmedecins.jpa.Creneau.
Config: The access type for the persistent class [class rdvmedecins.jpa.Medecin] is set to [FIELD].
Config: The access type for the persistent class [class rdvmedecins.jpa.Creneau] is set to [FIELD].
Config: The target entity (reference) class for the many to one mapping element [field medecin] is being defaulted to: class rdvmedecins.jpa.Medecin.
Config: The alias name for the entity class [class rdvmedecins.jpa.Client] is being defaulted to: Client.
Config: The alias name for the entity class [class rdvmedecins.jpa.Rv] is being defaulted to: Rv.
Config: The alias name for the entity class [class rdvmedecins.jpa.Medecin] is being defaulted to: Medecin.
Config: The alias name for the entity class [class rdvmedecins.jpa.Creneau] is being defaulted to: Creneau.
Infos: rdvmedecins.jpa.Creneau actually got transformed
Infos: rdvmedecins.jpa.Medecin actually got transformed
Infos: rdvmedecins.jpa.Personne actually got transformed
Infos: rdvmedecins.jpa.Client actually got transformed
Infos: rdvmedecins.jpa.Rv actually got transformed
Infos: EclipseLink, version: Eclipse Persistence Services - 2.3.2.v20111125-r10461
Précis: Detected database platform: org.eclipse.persistence.platform.database.MySQLPlatform
Config: connecting(DatabaseLogin(
    platform=>DatabasePlatform
    user name=> ""
    connector=>JNDIConnector datasource name=>null
))
Config: Connected: jdbc:mysql://localhost:3306/dbrdvmedecins2
    User: root@localhost
    Database: MySQL  Version: 5.5.8-log
    Driver: MySQL-AB JDBC Driver  Version: mysql-connector-java-5.1.6 ( Revision: ${svn.Revision} )
Config: connecting(DatabaseLogin(
    platform=>MySQLPlatform
    user name=> ""
    connector=>JNDIConnector datasource name=>null
))
Config: Connected: jdbc:mysql://localhost:3306/dbrdvmedecins2
    User: root@localhost
    Database: MySQL  Version: 5.5.8-log
    Driver: MySQL-AB JDBC Driver  Version: mysql-connector-java-5.1.6 ( Revision: ${svn.Revision} )
Infos: file:/D:/data/istia-1112/netbeans/dvp/jsf2-pf-pfm/maven/netbeans/rdvmedecins-jsf2-ejb/mv-rdvmedecins-ejb-dao-jpa/target/classes/_dbrdvmedecins2-PU login successful
Infos: EJB5181:Portable JNDI names for EJB DaoJpa: [java:global/istia.st_mv-rdvmedecins-ejb-dao-jpa_ejb_1.0-SNAPSHOT/DaoJpa!rdvmedecins.dao.IDaoLocal, java:global/istia.st_mv-rdvmedecins-ejb-dao-jpa_ejb_1.0-SNAPSHOT/DaoJpa!rdvmedecins.dao.IDaoRemote]
Infos: EJB5182:Glassfish-specific (Non-portable) JNDI names for EJB DaoJpa: [rdvmedecins.dao#rdvmedecins.dao.IDaoRemote, rdvmedecins.dao]
Infos: istia.st_mv-rdvmedecins-ejb-dao-jpa_ejb_1.0-SNAPSHOT a été déployé en 270 ms.

السطور التي تحمل علامة [Config] و [Details] هي سجلات EclipseLink؛ أما تلك التي تحمل علامة [Info] فهي من GlassFish.

• الأسطر 1–12: يقوم EclipseLink بمعالجة كيانات JPA التي اكتشفها،
• الأسطر 13–17: معلومات تشير إلى أن معالجة كيانات JPA سارت بشكل طبيعي،
• السطر 18: يبلغ EclipseLink عن وجوده،
• السطر 19: يتعرف EclipseLink على أنه يتعامل مع نظام إدارة قواعد البيانات MySQL،
• الأسطر 20–24: يحاول EclipseLink الاتصال بقاعدة البيانات،
• الأسطر 25-28: نجحت في ذلك،
• الأسطر 29-33: يحاول إعادة الاتصال، هذه المرة باستخدام منصة MySQL على وجه التحديد (السطر 30)،
• الأسطر 34–37: نجحت مرة أخرى،
• السطر 38: تأكيد إمكانية إنشاء مثيل لوحدة الاستمرارية [dbrdvmedecins-PU]،
• السطر 39: الأسماء القابلة للنقل للواجهات البعيدة والمحلية لـ EJB [DaoJpa]، حيث تعني كلمة "قابلة للنقل" أنها معترف بها من قبل جميع خوادم تطبيقات Java EE 6،
• السطر 40: أسماء الواجهات البعيدة والمحلية لـ EJB [DaoJpa]، الخاصة بـ GlassFish. في الاختبار القادم، سنستخدم الاسم "rdvmedecins.dao".

السطران 39 و 40 مهمان. عند كتابة عميل EJB على GlassFish، من الضروري معرفتهما.

3.4.7. اختبار طبقة [DAO] EJB

الآن بعد أن تم نشر EJB لطبقة [DAO] لتطبيقنا، يمكننا اختباره. سنقوم بذلك في سياق تطبيق عميل/خادم:

سيقوم العميل باختبار الواجهة البعيدة لـ EJB [DAO] التي تم نشرها على خادم GlassFish.

نبدأ بإنشاء مشروع Maven جديد :

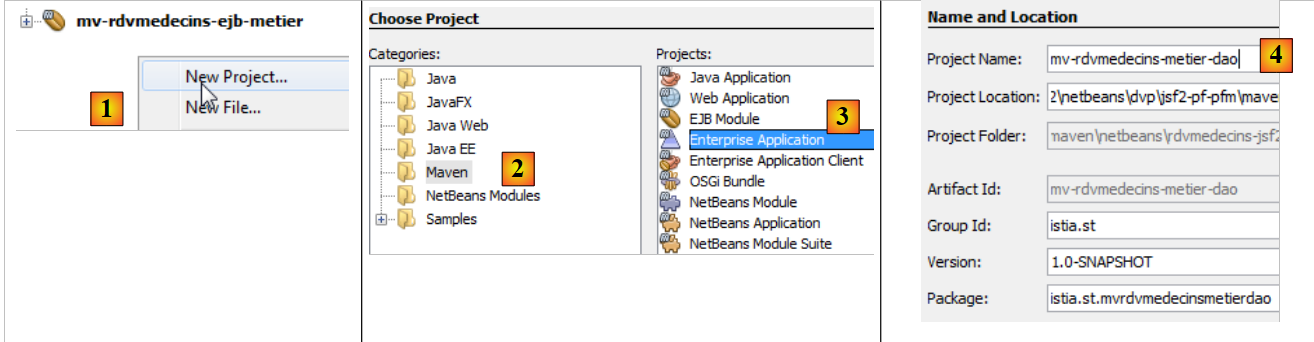

• في [1]، نقوم بإنشاء مشروع جديد،
• في [2،3]، نقوم بإنشاء مشروع Maven من نوع [تطبيق Java]،
• في [4]، نسميه ونضعه في نفس المجلد الذي يوجد فيه EJB [DAO]،

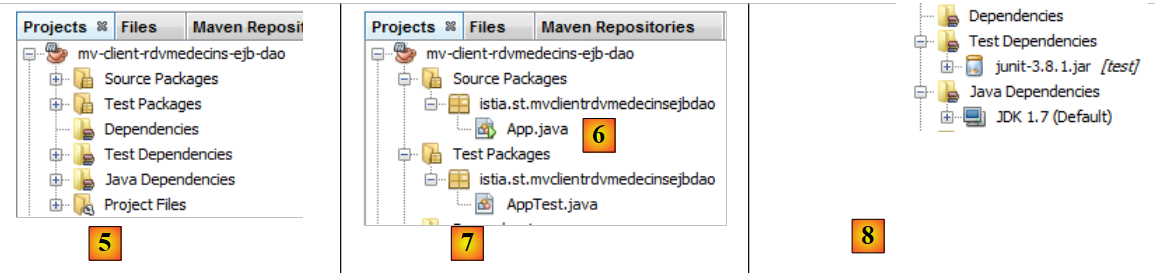

• في [5]، المشروع الذي تم إنشاؤه،
• في [6]، تم إنشاء فئة [App.java]. سنقوم بحذفها،
• في [7]، تم إنشاء فرع [Source Packages]. لم نواجه هذا بعد. يمكننا وضع اختبارات JUnit في هذا الفرع. سنفعل ذلك. لن نحتفظ بفئة الاختبار التي تم إنشاؤها [AppTest]،
• في [8]، تبعيات مشروع Maven. فرع [Dependencies] فارغ. سنحتاج إلى إضافة تبعيات جديدة هناك. يحتوي فرع [Test Dependencies] على التبعيات المطلوبة للاختبار. هنا، المكتبة المستخدمة هي إطار عمل JUnit 3.8. سنحتاج إلى تغييرها.

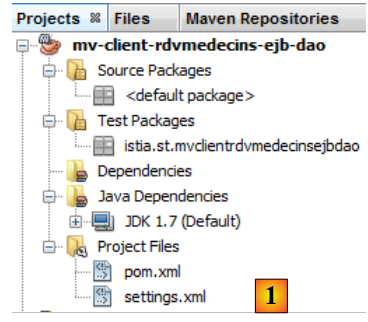

يتطور المشروع على النحو التالي:

• في [1]، تم حذف الفئتين اللتين تم إنشاؤهما، إلى جانب تبعية JUnit.

لنعد إلى بنية العميل/الخادم التي سيتم استخدامها للاختبار:

يحتاج العميل إلى معرفة الواجهة البعيدة التي يوفرها EJB [DAO]. بالإضافة إلى ذلك، سيتبادل كيانات JPA مع EJB. ولذلك، فإنه يحتاج إلى تعريفات هذه الكيانات. لضمان وصول مشروع اختبار EJB إلى هذه المعلومات، سنضيف مشروع EJB [DAO] كاعتماد للمشروع:

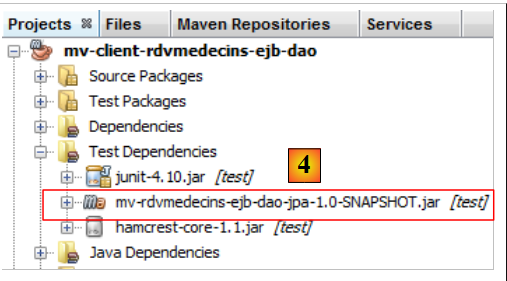

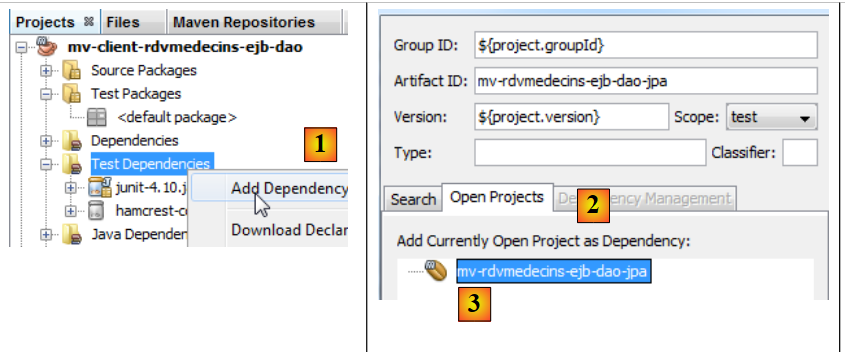

• في [1]، أضف تبعية إلى فرع [Test Dependencies]،
• في [2]، حدد علامة التبويب [Open Projects]،
• في [3]، حدد مشروع EJB [DAO] Maven،

• في [4]، تتم إضافة التبعية.

لنعد إلى بنية العميل/الخادم للاختبار:

أثناء التشغيل، يتواصل العميل والخادم عبر شبكة TCP-IP. لن نقوم ببرمجة هذه التبادلات. لكل خادم تطبيقات، توجد مكتبة يجب دمجها في تبعيات العميل. المكتبة الخاصة بـ Glassfish تسمى [gf-client]. نضيفها:

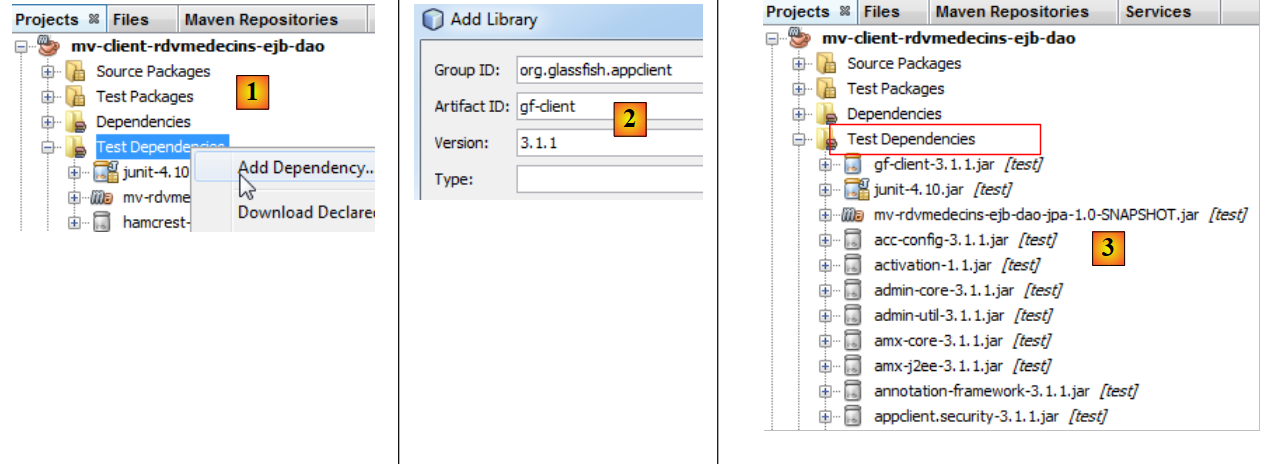

• في [1]، نضيف تبعية،
• في [2]، نحدد خصائص الأداة المطلوبة،
• في [3]، يتم إضافة عدد كبير من التبعيات. سيقوم Maven بتنزيلها. قد يستغرق ذلك عدة دقائق. ثم يتم تخزينها في مستودع Maven المحلي.

يمكننا الآن إنشاء اختبار JUnit:

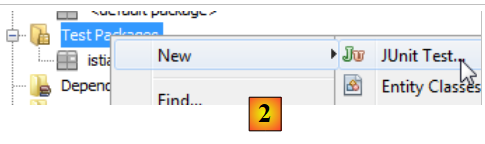

• في [2]، انقر بزر الماوس الأيمن على [Test Packages] لإنشاء اختبار JUnit جديد،

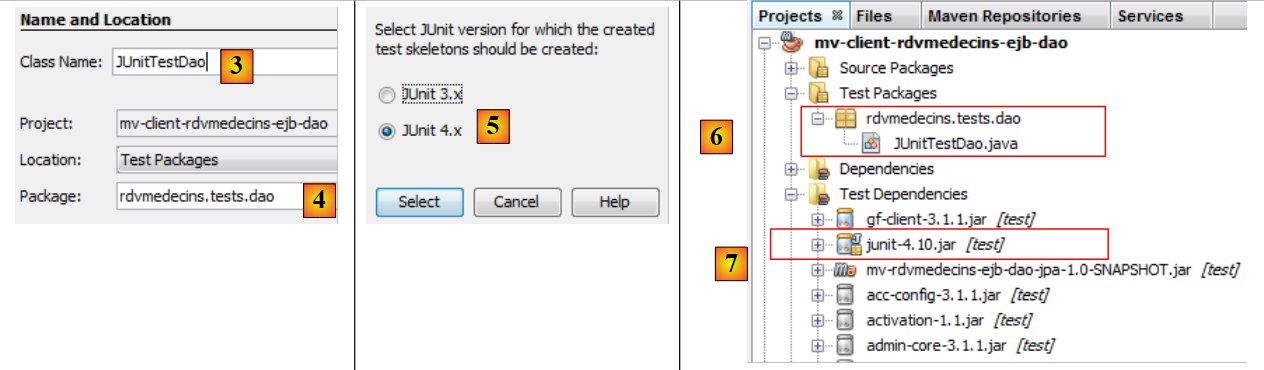

• في [3]، نقوم بتسمية فئة الاختبار وتحديد حزمة لها [4]،
• في [5]، حدد إطار عمل JUnit 4.x،
• في [6]، فئة الاختبار التي تم إنشاؤها،
• في [7]، تبعيات مشروع Maven الجديد.

يصبح ملف [pom.xml] كما يلي:

<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
  <modelVersion>4.0.0</modelVersion>

  <groupId>istia.st</groupId>
  <artifactId>mv-client-rdvmedecins-ejb-dao</artifactId>
  <version>1.0-SNAPSHOT</version>
  <packaging>jar</packaging>

  <name>mv-client-rdvmedecins-ejb-dao</name>
  <url>http://maven.apache.org</url>

  <repositories>
    <repository>
      <url>http://download.eclipse.org/rt/eclipselink/maven.repo/</url>
      <id>eclipselink</id>
      <layout>default</layout>
      <name>Repository for library Library[eclipselink]</name>
    </repository>
    <repository>
      <url>http://repo1.maven.org/maven2/</url>
      <id>junit_4</id>
      <layout>default</layout>
      <name>Repository for library Library[junit_4]</name>
    </repository>
  </repositories>

  <properties>
    <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
  </properties>

  <dependencies>
    <dependency>
      <groupId>junit</groupId>
      <artifactId>junit</artifactId>
      <version>4.10</version>
      <scope>test</scope>
    </dependency>
    <dependency>
      <groupId>${project.groupId}</groupId>
      <artifactId>mv-rdvmedecins-ejb-dao-jpa</artifactId>
      <version>${project.version}</version>
      <scope>test</scope>
    </dependency>
    <dependency>
      <groupId>org.glassfish.appclient</groupId>
      <artifactId>gf-client</artifactId>
      <version>3.1.1</version>
      <scope>test</scope>
    </dependency>
  </dependencies>
</project>

ملاحظة:

• الأسطر 32–51، تبعيات المشروع،
• الأسطر 13–26: تم تعريف مستودعين لـ Maven، أحدهما لـ EclipseLink (الأسطر 14–19) والآخر لـ JUnit4 (الأسطر 20–25).

ستكون فئة الاختبار كما يلي:

package rdvmedecins.tests.dao;

import java.util.Date;
import java.util.List;
import javax.naming.InitialContext;
import javax.naming.NamingException;
import junit.framework.Assert;
import org.junit.BeforeClass;
import org.junit.Test;
import rdvmedecins.dao.IDaoRemote;
import rdvmedecins.jpa.Client;
import rdvmedecins.jpa.Creneau;
import rdvmedecins.jpa.Medecin;
import rdvmedecins.jpa.Rv;

public class JUnitTestDao {

  // layer [dao] tested
  private static IDaoRemote dao;
  // today's date
  Date jour = new Date();

  @BeforeClass
  public static void init() throws NamingException {
    // environment initialization JNDI
    InitialContext initialContext = new InitialContext();
    // dao layer instantiation
    dao = (IDaoRemote) initialContext.lookup("rdvmedecins.dao");
  }

  @Test
  public void test1() {
    // customer display
    List<Client> clients =dao.getAllClients();
    display("Liste des clients :", clients);
    // physician display
    List<Medecin> medecins =dao.getAllMedecins();
    display("Liste des médecins :", medecins);
    // display doctor's slots
    Medecin medecin = medecins.get(0);
    List<Creneau> creneaux = dao.getAllCreneaux(medecin);
    display(String.format("Liste des créneaux du médecin %s", medecin), creneaux);
    // list of doctor's appointments on a given day
    display(String.format("Liste des créneaux du médecin %s, le [%s]", medecin, jour), dao.getRvMedecinJour(medecin, jour));
    // add a RV
    Rv rv = null;
    Creneau creneau = creneaux.get(2);
    Client client = clients.get(0);
    System.out.println(String.format("Ajout d'un Rv le [%s] dans le créneau %s pour le client %s", jour, creneau, client));
    rv = dao.ajouterRv(jour, creneau, client);
    System.out.println("Rv ajouté");
    display(String.format("Liste des Rv du médecin %s, le [%s]", medecin, jour), dao.getRvMedecinJour(medecin, jour));
    // add a RV in the same slot on the same day
    // must trigger an exception
    System.out.println(String.format("Ajout d'un Rv le [%s] dans le créneau %s pour le client %s", jour, creneau, client));
    Boolean erreur = false;
    try {
      rv = dao.ajouterRv(jour, creneau, client);
      System.out.println("Rv ajouté");
    } catch (Exception ex) {
      Throwable th = ex;
      while (th != null) {
        System.out.println(ex.getMessage());
        th = th.getCause();
      }
      // we note the error
      erreur=true;
    }
    // check for errors
    Assert.assertTrue(erreur);
    // RV list
    display(String.format("Liste des Rv du médecin %s, le [%s]", medecin, jour), dao.getRvMedecinJour(medecin, jour));
    // delete a RV
    System.out.println("Suppression du Rv ajouté");
    dao.supprimerRv(rv);
    System.out.println("Rv supprimé");
    display(String.format("Liste des Rv du médecin %s, le [%s]", medecin, jour), dao.getRvMedecinJour(medecin, jour));
  }

  // utility method - displays items in a collection
  private static void display(String message, List elements) {
    System.out.println(message);
    for (Object element : elements) {
      System.out.println(element);
    }
  }
}

• الأسطر 23–29: يتم تنفيذ الطريقة المُعلَّمة بـ @BeforeClass قبل جميع الطرق الأخرى. هنا، نقوم بإنشاء مرجع إلى الواجهة البعيدة لـ EJB [DaoJpa]. تذكر أننا أعطيناها اسم JNDI "rdvmedecins.dao"،
• السطور 34–35: عرض قائمة العملاء،
• السطور 37-38: عرض قائمة الأطباء،
• الأسطر 40–42: عرض الفترات الزمنية المتاحة للطبيب الأول،
• السطر 44: يعرض المواعيد للطبيب الأول في اليوم المحدد في السطر 21،
• الأسطر 46–51: إضافة موعد للطبيب الأول، للفترة الزمنية رقم 2 واليوم المحدد في السطر 21،
• السطر 52: يعرض، للتحقق، مواعيد الطبيب الأول لليوم المحدد في السطر 21. يجب أن يكون هناك موعد واحد على الأقل — وهو الموعد الذي تمت إضافته للتو،
• الأسطر 55-70: إضافة نفس الموعد. نظرًا لأن جدول [RV] يحتوي على قيد التفرد، يجب أن تؤدي هذه الإضافة إلى حدوث استثناء. نتحقق من ذلك في السطر 70،
• السطر 72: يعرض مواعيد الطبيب الأول لليوم المحدد في السطر 21 للتحقق. لا ينبغي أن يكون الموعد الذي أردنا إضافته موجودًا هناك،
• الأسطر 74–76: نحذف الموعد الوحيد الذي تمت إضافته،
• السطر 77: عرض مواعيد الطبيب الأول في اليوم المحدد في السطر 21 للتحقق. لا ينبغي أن يكون الموعد الذي حذفناه للتو موجودًا هناك.

هذا اختبار JUnit وهمي. يحتوي على تأكيد واحد فقط (السطر 70). إنه اختبار بصري مع العيوب التي تصاحبه.

إذا سارت الأمور على ما يرام، يجب أن تنجح الاختبارات:

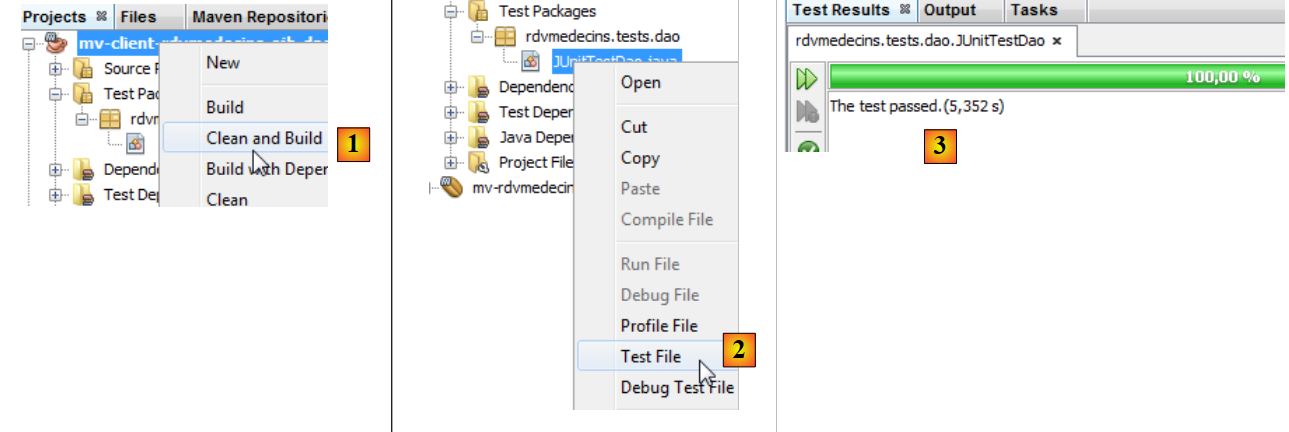

• في [1]، نقوم بإنشاء مشروع الاختبار،
• في [2]، يتم تشغيل الاختبار،
• في [3]، نجح الاختبار.

دعونا نلقي نظرة فاحصة على ناتج الاختبار:

Liste des clients :
Client[1,Mr,Jules,MARTIN]
Client[2,Mme,Christine,GERMAN]
Client[3,Mr,Jules,JACQUARD]
Client[4,Melle,Brigitte,BISTROU]
Liste des médecins :
Médecin[1,Mme,Marie,PELISSIER]
Médecin[2,Mr,Jacques,BROMARD]
Médecin[3,Mr,Philippe,JANDOT]
Médecin[4,Melle,Justine,JACQUEMOT]
Liste des créneaux du médecin Médecin[1,Mme,Marie,PELISSIER]
Creneau [1, 1, 8:0, 8:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [2, 1, 8:20, 8:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [4, 1, 9:0, 9:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [5, 1, 9:20, 9:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [6, 1, 9:40, 10:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [7, 1, 10:0, 10:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [8, 1, 10:20, 10:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [9, 1, 10:40, 11:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [10, 1, 11:0, 11:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [11, 1, 11:20, 11:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [12, 1, 11:40, 12:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [13, 1, 14:0, 14:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [14, 1, 14:20, 14:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [15, 1, 14:40, 15:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [16, 1, 15:0, 15:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [17, 1, 15:20, 15:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [18, 1, 15:40, 16:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [19, 1, 16:0, 16:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [20, 1, 16:20, 16:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [21, 1, 16:40, 17:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [22, 1, 17:0, 17:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [23, 1, 17:20, 17:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [24, 1, 17:40, 18:0,Médecin[1,Mme,Marie,PELISSIER]]
Liste des créneaux du médecin Médecin[1,Mme,Marie,PELISSIER], le [Wed May 23 15:34:15 CEST 2012]
Ajout d'un Rv le [Wed May 23 15:34:15 CEST 2012] dans le créneau Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]] pour le client Client[1,Mr,Jules,MARTIN]
Rv ajouté
Liste des Rv du médecin Médecin[1,Mme,Marie,PELISSIER], le [Wed May 23 15:34:15 CEST 2012]
Rv[242, Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]], Client[1,Mr,Jules,MARTIN]]
Ajout d'un Rv le [Wed May 23 15:34:15 CEST 2012] dans le créneau Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]] pour le client Client[1,Mr,Jules,MARTIN]
java.rmi.MarshalException: CORBA MARSHAL 1330446347 Maybe; nested exception is:
    org.omg.CORBA.MARSHAL: Avertissement: IOP00810011: Exception from readValue on ValueHandler in CDRInputStream  vmcid: OMG  minor code: 11 completed: Maybe
java.rmi.MarshalException: CORBA MARSHAL 1330446347 Maybe; nested exception is:
    org.omg.CORBA.MARSHAL: Avertissement: IOP00810011: Exception from readValue on ValueHandler in CDRInputStream  vmcid: OMG  minor code: 11 completed: Maybe
java.rmi.MarshalException: CORBA MARSHAL 1330446347 Maybe; nested exception is:
    org.omg.CORBA.MARSHAL: Avertissement: IOP00810011: Exception from readValue on ValueHandler in CDRInputStream  vmcid: OMG  minor code: 11 completed: Maybe
java.rmi.MarshalException: CORBA MARSHAL 1330446347 Maybe; nested exception is:
    org.omg.CORBA.MARSHAL: Avertissement: IOP00810011: Exception from readValue on ValueHandler in CDRInputStream  vmcid: OMG  minor code: 11 completed: Maybe
Liste des Rv du médecin Médecin[1,Mme,Marie,PELISSIER], le [Wed May 23 15:34:15 CEST 2012]
Rv[242, Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]], Client[1,Mr,Jules,MARTIN]]
Suppression du Rv ajouté
Rv supprimé
Liste des Rv du médecin Médecin[1,Mme,Marie,PELISSIER], le [Wed May 23 15:34:15 CEST 2012]

ندعو القارئ إلى قراءة هذه السجلات جنبًا إلى جنب مع الكود الذي أنشأها. سنركز على الاستثناء الذي حدث عند إضافة موعد موجود، الأسطر 41–49. يظهر تتبع مكدس الاستثناء في الأسطر 42–48. إنه غير متوقع. لنعد إلى كود الطريقة التي تضيف موعدًا:

  // add Rv
  // day : day of appointment
  // creneau: Rv time slot
  // customer: customer for whom the appointment is taken
  public Rv ajouterRv(Date jour, Creneau creneau, Client client) {
    try {
      Rv rv = new Rv(null, jour);
      rv.setClient(client);
      rv.setCreneau(creneau);
      System.out.println(String.format("avant persist : %s",rv));
      em.persist(rv);
      System.out.println(String.format("après persist : %s",rv));
      return rv;
    } catch (Throwable th) {
      throw new RdvMedecinsException(th, 4);
    }
}

دعونا نلقي نظرة على سجلات GlassFish عند إضافة الموعدين:

...
Infos: avant persist : Rv[null, Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]], Client[1,Mr,Jules,MARTIN]]
Infos: après persist : Rv[null, Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]], Client[1,Mr,Jules,MARTIN]]
Précis: INSERT INTO rv (JOUR, ID_CLIENT, ID_CRENEAU) VALUES (?, ?, ?)
    bind => [3 parameters bound]
Précis: SELECT LAST_INSERT_ID()
Précis: SELECT t1.ID, t1.JOUR, t1.ID_CLIENT, t1.ID_CRENEAU FROM creneaux t0, rv t1 WHERE (((t0.ID_MEDECIN = ?) AND (t1.JOUR = ?)) AND (t0.ID = t1.ID_CRENEAU))
    bind => [2 parameters bound]
Infos: avant persist : Rv[null, Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]], Client[1,Mr,Jules,MARTIN]]
Infos: après persist : Rv[null, Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]], Client[1,Mr,Jules,MARTIN]]
Précis: INSERT INTO rv (JOUR, ID_CLIENT, ID_CRENEAU) VALUES (?, ?, ?)
    bind => [3 parameters bound]
Précis: SELECT 1
Avertissement: Local Exception Stack:
Exception [EclipseLink-4002] (Eclipse Persistence Services - 2.3.2.v20111125-r10461): org.eclipse.persistence.exceptions.DatabaseException
Internal Exception: com.mysql.jdbc.exceptions.jdbc4.MySQLIntegrityConstraintViolationException: Duplicate entry '2012-05-23-3' for key 'UNQ1_RV'
Error Code: 1062
...

• السطر 2: قبل أول عملية حفظ،
• السطر 3: بعد أول أمر persist،
• السطر 4: عبارة INSERT التي سيتم تنفيذها. لاحظ أنها لا تحدث في نفس وقت عملية الحفظ. لو حدث ذلك، لظهر هذا السجل قبل السطر 2. عادةً ما تتم عملية INSERT في نهاية المعاملة التي يتم فيها تنفيذ الطريقة،
• السطر 6: يطلب EclipseLink من MySQL آخر مفتاح أساسي تم استخدامه. وسيسترد المفتاح الأساسي للموعد المضاف حديثًا. ستملأ هذه القيمة حقل id للكيان [Rv] الذي تم حفظه،
• السطران 7-8: استعلام SELECT الذي سيعرض مواعيد الطبيب،
• السطران 9-10: تظهر الشاشة للاستمرارية الثانية،
• السطران 11-12: عبارة INSERT التي سيتم تنفيذها. ومن المفترض أن تطلق استثناءً. يظهر هذا الاستثناء في السطرين 15-16 وهو واضح. يتم إطلاقه في البداية بواسطة برنامج تشغيل MySQL JDBC بسبب انتهاك القيد الفريد على المواعيد. يمكننا أن نستنتج أنه من المفترض أن نرى هذه الاستثناءات في سجلات اختبار JUnit. ومع ذلك، فإن هذا ليس هو الحال:

java.rmi.MarshalException: CORBA MARSHAL 1330446347 Maybe; nested exception is:
    org.omg.CORBA.MARSHAL: Avertissement: IOP00810011: Exception from readValue on ValueHandler in CDRInputStream  vmcid: OMG  minor code: 11 completed: Maybe
java.rmi.MarshalException: CORBA MARSHAL 1330446347 Maybe; nested exception is:
    org.omg.CORBA.MARSHAL: Avertissement: IOP00810011: Exception from readValue on ValueHandler in CDRInputStream  vmcid: OMG  minor code: 11 completed: Maybe
java.rmi.MarshalException: CORBA MARSHAL 1330446347 Maybe; nested exception is:
    org.omg.CORBA.MARSHAL: Avertissement: IOP00810011: Exception from readValue on ValueHandler in CDRInputStream  vmcid: OMG  minor code: 11 completed: Maybe
java.rmi.MarshalException: CORBA MARSHAL 1330446347 Maybe; nested exception is:
    org.omg.CORBA.MARSHAL: Avertissement: IOP00810011: Exception from readValue on ValueHandler in CDRInputStream  vmcid: OMG  minor code: 11 completed: Maybe

دعونا نراجع بنية العميل/الخادم للاختبار:

عندما يرمي EJB [DAO] استثناءً، يجب تسلسله ليصل إلى العميل. من المحتمل أن تكون هذه العملية قد فشلت لسبب لم أفهمه. وبما أن تطبيقنا الكامل لن يعمل في بيئة عميل/خادم، يمكننا تجاهل هذه المشكلة.

الآن بعد أن أصبحت EJB الخاصة بطبقة [DAO] جاهزة للعمل، يمكننا الانتقال إلى EJB الخاصة بطبقة [الأعمال].

3.5. طبقة [business]

لنعد إلى بنية التطبيق الذي نقوم ببنائه:

سنقوم بإنشاء مشروع Maven جديد لـ EJB [الأعمال]. كما هو موضح أعلاه، سيعتمد هذا المشروع على مشروع Maven الذي تم إنشاؤه لطبقات [DAO] و[JPA].

3.5.1. مشروع NetBeans

نحن نقوم بإنشاء مشروع Maven جديد من نوع EJB. للقيام بذلك، ما عليك سوى اتباع الإجراء الذي تم استخدامه ووصفه بالفعل في الصفحة 174.

• في [1]، مشروع Maven الخاص بطبقة [الأعمال]،
• في [2]، أضف تبعية،
• في [3]، حدد مشروع Maven لطبقات [DAO] و[JPA]،
• في [4]، حدد نطاق [provided]. لاحظ أن هذا يعني أنه مطلوب للتجميع ولكن ليس لتشغيل المشروع. في الواقع، سيتم نشر EJB لطبقة [business] على خادم GlassFish جنبًا إلى جنب مع EJBs لطبقتي [DAO] و[JPA]. لذلك عند تشغيله، ستكون EJBs لطبقتي [DAO] و[JPA] موجودة بالفعل،

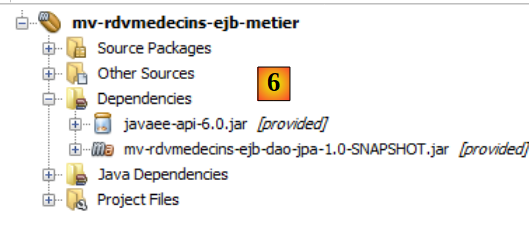

• في [6]، المشروع الجديد مع تبعياته.

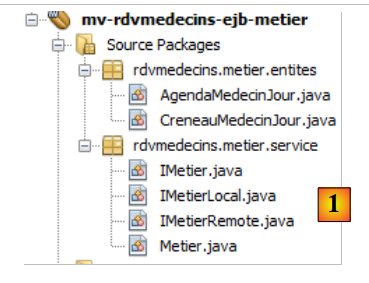

لنلقِ نظرة الآن على شفرة المصدر الخاصة بطبقة [الأعمال]:

سيحتوي EJB [الأعمال] على واجهة [IMetier] التالية:

package rdvmedecins.metier.service;

import java.util.Date;
import java.util.List;

import rdvmedecins.jpa.Client;
import rdvmedecins.jpa.Creneau;
import rdvmedecins.jpa.Medecin;
import rdvmedecins.jpa.Rv;
import rdvmedecins.metier.entites.AgendaMedecinJour;

public interface IMetier {

    // dao layer
    // customer list
    public List<Client> getAllClients();

    // list of doctors
    public List<Medecin> getAllMedecins();

    // list of physician slots
    public List<Creneau> getAllCreneaux(Medecin medecin);

    // list of doctor's appointments on a given day
    public List<Rv> getRvMedecinJour(Medecin medecin, Date jour);

    // find a customer identified by its id
    public Client getClientById(Long id);

    // find a customer identified by its id
    public Medecin getMedecinById(Long id);

    // find an Rv identified by its id
    public Rv getRvById(Long id);

    // find a time slot identified by its id
    public Creneau getCreneauById(Long id);

    // add a RV to the list
    public Rv ajouterRv(Date jour, Creneau creneau, Client client);

    // delete a RV
    public void supprimerRv(Rv rv);

    // job
  public AgendaMedecinJour getAgendaMedecinJour(Medecin medecin, Date jour);

}

لفهم هذه الواجهة، يجب أن نستذكر بنية المشروع:

لقد حددنا واجهة طبقة [DAO] (القسم 3.4.4) ونصنا على أنها تلبي احتياجات طبقة [web]، أي متطلبات المستخدم. تتواصل طبقة [web] مع طبقة [DAO] فقط عبر طبقة [business]. وهذا يفسر سبب وجود جميع أساليب طبقة [DAO] في طبقة [business]. ستقوم هذه الأساليب ببساطة بتفويض الطلب من طبقة [web] إلى طبقة [DAO]. لا أكثر.

أثناء تحليل التطبيق، ظهرت متطلبات: القدرة على عرض جدول مواعيد الطبيب ليوم معين على صفحة ويب لإظهار الفترات الزمنية المحجوزة وتلك المتاحة. هذا هو الحال عادةً عندما تتلقى السكرتيرة طلبًا عبر الهاتف. يطلب المتصل موعدًا في يوم معين مع طبيب معين. لتلبية هذه الحاجة، توفر طبقة [الأعمال] الطريقة الموجودة في السطر 46.

    // job
  public AgendaMedecinJour getAgendaMedecinJour(Medecin medecin, Date jour);

قد يتساءل المرء عن المكان المناسب لوضع هذه الطريقة:

• يمكن وضعها في طبقة [DAO]. ومع ذلك، فإن هذه الطريقة لا تلبي حاجة الوصول إلى البيانات بل حاجة تجارية؛
• يمكننا وضعها في طبقة [web]. لكن هذه ستكون فكرة سيئة. لأنه إذا قمنا بتغيير طبقة [web] إلى طبقة [Swing]، فسوف نفقد هذه الطريقة على الرغم من استمرار الحاجة إليها.

تأخذ الطريقة الطبيب واليوم الذي نريد جدول المواعيد له كمعلمات. وتُرجع كائن [AgendaMedecinJour] يمثل جدول الطبيب لذلك اليوم:

package rdvmedecins.metier.entites;

import java.io.Serializable;
import java.text.SimpleDateFormat;
import java.util.Date;
import rdvmedecins.jpa.Medecin;

public class AgendaMedecinJour implements Serializable {

    private static final long serialVersionUID = 1L;
    // fields
    private Medecin medecin;
    private Date jour;
    private CreneauMedecinJour[] creneauxMedecinJour;

    // manufacturers
    public AgendaMedecinJour() {

    }

    public AgendaMedecinJour(Medecin medecin, Date jour, CreneauMedecinJour[] creneauxMedecinJour) {
        this.medecin = medecin;
        this.jour = jour;
        this.creneauxMedecinJour = creneauxMedecinJour;
    }

    public String toString() {
        StringBuffer str = new StringBuffer("");
        for (CreneauMedecinJour cr : creneauxMedecinJour) {
            str.append(" ");
            str.append(cr.toString());
        }
        return String.format("Agenda[%s,%s,%s]", medecin, new SimpleDateFormat("dd/MM/yyyy").format(jour), str.toString());
    }

    // getters and setters
...

}

• السطر 12: الطبيب صاحب هذا الجدول،
• السطر 13: يوم الجدول،
• السطر 14: فترات عمل الطبيب في ذلك اليوم.
• تتضمن الفئة منشئات (السطران 17 و21) بالإضافة إلى طريقة toString مخصصة (السطر 27).

فئة [DoctorTimeSlotDay] (السطر 14) هي كما يلي:

package rdvmedecins.metier.entites;

import java.io.Serializable;
import rdvmedecins.jpa.Creneau;

import rdvmedecins.jpa.Rv;

public class CreneauMedecinJour implements Serializable {

    private static final long serialVersionUID = 1L;
    // fields
    private Creneau creneau;
    private Rv rv;

    // manufacturers
    public CreneauMedecinJour() {

    }

    public CreneauMedecinJour(Creneau creneau, Rv rv) {
        this.creneau=creneau;
    this.rv=rv;
    }

    // toString
    @Override
    public String toString() {
        return String.format("[%s %s]", creneau,rv);
    }

    // getters and setters

  ...
}

• السطر 12: فترة زمنية للطبيب،
• السطر 13: الموعد المرتبط، قيمة فارغة إذا كان الموعد متاحًا.

يمكننا أن نرى أن حقل creneauxMedecinJour في السطر 14 من فئة [AgendaMedecinJour] يسمح لنا باسترداد جميع فترات الوقت المتاحة للطبيب مع حالة "مشغول" أو "متاح" لكل منها. كان هذا هو الغرض من الطريقة الجديدة [getAgendaMedecinJour] في [IMetier].

سيكون لـ EJB [Metier] واجهة محلية وواجهة بعيدة تمتدان ببساطة من الواجهة الرئيسية [IMetier]:

package rdvmedecins.metier.service;
import javax.ejb.Local;

@Local
public interface IMetierLocal extends IMetier{

}

package rdvmedecins.metier.service;
import javax.ejb.Remote;

@Remote
public interface IMetierRemote extends IMetier{

}

تقوم EJB [Metier] بتنفيذ هذه الواجهات على النحو التالي:

package rdvmedecins.metier.service;

import java.io.Serializable;
import java.util.Date;
import java.util.Hashtable;
import java.util.List;
import java.util.Map;

import javax.ejb.EJB;
import javax.ejb.Singleton;
import javax.ejb.TransactionAttribute;
import javax.ejb.TransactionAttributeType;

import rdvmedecins.dao.IDaoLocal;
import rdvmedecins.jpa.Client;
import rdvmedecins.jpa.Creneau;
import rdvmedecins.jpa.Medecin;
import rdvmedecins.jpa.Rv;
import rdvmedecins.metier.entites.AgendaMedecinJour;
import rdvmedecins.metier.entites.CreneauMedecinJour;

@Singleton
@TransactionAttribute(TransactionAttributeType.REQUIRED)
public class Metier implements IMetierLocal, IMetierRemote, Serializable {

  // dao layer
  @EJB
  private IDaoLocal dao;

  public Metier() {
  }

  @Override
  public List<Client> getAllClients() {
    return dao.getAllClients();
  }

  @Override
  public List<Medecin> getAllMedecins() {
    return dao.getAllMedecins();
  }

  @Override
  public List<Creneau> getAllCreneaux(Medecin medecin) {
    return dao.getAllCreneaux(medecin);
  }

  @Override
  public List<Rv> getRvMedecinJour(Medecin medecin, Date jour) {
    return dao.getRvMedecinJour(medecin, jour);
  }

  @Override
  public Client getClientById(Long id) {
    return dao.getClientById(id);
  }

  @Override
  public Medecin getMedecinById(Long id) {
    return dao.getMedecinById(id);
  }

  @Override
  public Rv getRvById(Long id) {
    return dao.getRvById(id);
  }

  @Override
  public Creneau getCreneauById(Long id) {
    return dao.getCreneauById(id);
  }

  @Override
  public Rv ajouterRv(Date jour, Creneau creneau, Client client) {
    return dao.ajouterRv(jour, creneau, client);
  }

  @Override
  public void supprimerRv(Rv rv) {
    dao.supprimerRv(rv);
  }

  @Override
  public AgendaMedecinJour getAgendaMedecinJour(Medecin medecin, Date jour) {
    // list of doctor's time slots
    List<Creneau> creneauxHoraires = dao.getAllCreneaux(medecin);
    // list of bookings for the same doctor on the same day
    List<Rv> reservations = dao.getRvMedecinJour(medecin, jour);
    // a dictionary is created from the Rvs taken
    Map<Long, Rv> hReservations = new Hashtable<Long, Rv>();
    for (Rv resa : reservations) {
      hReservations.put(resa.getCreneau().getId(), resa);
    }
    // create the agenda for the requested day
    AgendaMedecinJour agenda = new AgendaMedecinJour();
    // the doctor
    agenda.setMedecin(medecin);
    // the day
    agenda.setJour(jour);
    // reservation slots
    CreneauMedecinJour[] creneauxMedecinJour = new CreneauMedecinJour[creneauxHoraires.size()];
    agenda.setCreneauxMedecinJour(creneauxMedecinJour);
    // filling reservation slots
    for (int i = 0; i < creneauxHoraires.size(); i++) {
      // line i agenda
      creneauxMedecinJour[i] = new CreneauMedecinJour();
      // slot id
      creneauxMedecinJour[i].setCreneau(creneauxHoraires.get(i));
      // is the slot free or reserved?
      if (hReservations.containsKey(creneauxHoraires.get(i).getId())) {
        // the slot is occupied - we note the resa
        Rv resa = hReservations.get(creneauxHoraires.get(i).getId());
        creneauxMedecinJour[i].setRv(resa);
      }
    }
    // we return the result
    return agenda;
  }
}

• السطر 22، فئة [Metier] هي EJB فردية،
• السطر 23: تعمل كل طريقة EJB ضمن معاملة. وهذا يعني أن المعاملة تبدأ عند بداية الطريقة، في طبقة [business]. ستستدعي هذه الطبقة طرقًا في طبقة [DAO]. ستعمل هذه الطرق ضمن نفس المعاملة،
• السطر 24: يقوم EJB بتنفيذ واجهاته المحلية والبعيدة، كما أنه قابل للتسلسل،
• السطر 27: إشارة إلى EJB في طبقة [DAO]،
• السطر 29: سيتم إدخال هذا بواسطة حاوية EJB لخادم GlassFish، بفضل التعليق التوضيحي @EJB. لذلك، عند تنفيذ طرق فئة [Business]، تكون الإشارة إلى EJB في طبقة [DAO] قد تم تهيئتها،
• الأسطر 33-81: تُستخدم هذه الإشارة لتفويض المكالمة التي تم إجراؤها إلى طبقة [Business] إلى طبقة [DAO]،
• السطر 84: طريقة getAgendaMedecinJour، التي تسترد جدول مواعيد الطبيب ليوم معين. سنترك للقارئ متابعة التعليقات.

3.5.2. نشر طبقة [business]

تعتمد طبقة [business] على طبقة [DAO]. تم تنفيذ كل طبقة باستخدام EJB. لاختبار EJB [business]، نحتاج إلى نشر كلا EJBs. للقيام بذلك، نحتاج إلى مشروع مؤسسي.

• [1]، قم بإنشاء مشروع جديد،
• من نوع Maven [2] وتطبيق مؤسسي [3]،
• وأعطه اسمًا [4]. سيتم إضافة اللاحقة "ear" تلقائيًا،

• في [5]، نختار خادم GlassFish و Java EE 6،
• في [6]، يحتوي تطبيق المؤسسة على وحدات، وعادةً ما تكون وحدات EJB ووحدات الويب. هنا، سيحتوي تطبيق المؤسسة على وحدات EJBs التي قمنا بإنشائها. وبما أن هذه الوحدات موجودة بالفعل، فإننا لا نضع علامة في المربعات،
• في [7،8]، تم إنشاء مشروعين. [8] هو مشروع المؤسسة الذي سنستخدمه. [7] هو مشروع لا أعرف الغرض منه. لم أضطر إلى استخدامه، وبما أنني لم أتعمق في Maven، لا أعرف ما الغرض منه. لذا سنتجاهله.

الآن بعد إنشاء مشروع المؤسسة، يمكننا تحديد وحداته.

• في [1]، نقوم بإنشاء تبعية جديدة،
• في [2]، نختار مشروع EJB [DAO]،
• في [3]، نعلن أنه EJB. لا تترك النوع فارغًا، لأنه في هذه الحالة سيتم استخدام نوع jar، وهذا النوع غير مناسب هنا،
• في [4]، نستخدم نطاق [compile]،
• في [5]، المشروع مع التبعية الجديدة،

• في [6، 7، 8]، نكرر العملية لإضافة EJB من طبقة [business]،
• في [9]، التبعيتان،
• في [10]، نقوم ببناء المشروع،

• في [11]، نقوم بتشغيله،
• في [12]، في علامة التبويب [Services]، نرى أن المشروع قد تم نشره على خادم GlassFish. وهذا يعني أن كلا EJBs موجودان الآن على الخادم.

في سجلات خادم GlassFish، يمكنك العثور على معلومات حول نشر كائني EJB:

• في [1]، علامة تبويب سجلات GlassFish.

توجد السجلات التالية هناك:

Infos: rdvmedecins.jpa.Creneau actually got transformed
Infos: rdvmedecins.jpa.Medecin actually got transformed
Infos: rdvmedecins.jpa.Personne actually got transformed
Infos: rdvmedecins.jpa.Client actually got transformed
Infos: rdvmedecins.jpa.Rv actually got transformed
Infos: EclipseLink, version: Eclipse Persistence Services - 2.3.2.v20111125-r10461
Infos: file:/D:/data/istia-1112/netbeans/dvp/jsf2-pf-pfm/maven/netbeans/rdvmedecins-jsf2-ejb/mv-rdvmedecins-metier-dao/mv-rdvmedecins-metier-dao-ear/target/gfdeploy/istia.st_mv-rdvmedecins-metier-dao-ear_ear_1.0-SNAPSHOT/mv-rdvmedecins-ejb-dao-jpa-1.0-SNAPSHOT_jar/_dbrdvmedecins2-PU login successful
Infos: EJB5181:Portable JNDI names for EJB DaoJpa: [java:global/istia.st_mv-rdvmedecins-metier-dao-ear_ear_1.0-SNAPSHOT/mv-rdvmedecins-ejb-dao-jpa-1.0-SNAPSHOT/DaoJpa!rdvmedecins.dao.IDaoRemote, java:global/istia.st_mv-rdvmedecins-metier-dao-ear_ear_1.0-SNAPSHOT/mv-rdvmedecins-ejb-dao-jpa-1.0-SNAPSHOT/DaoJpa!rdvmedecins.dao.IDaoLocal]
Infos: EJB5182:Glassfish-specific (Non-portable) JNDI names for EJB DaoJpa: [rdvmedecins.dao#rdvmedecins.dao.IDaoRemote, rdvmedecins.dao]
Infos: EJB5181:Portable JNDI names for EJB Metier: [java:global/istia.st_mv-rdvmedecins-metier-dao-ear_ear_1.0-SNAPSHOT/mv-rdvmedecins-ejb-metier-1.0-SNAPSHOT/Metier!rdvmedecins.metier.service.IMetierRemote, java:global/istia.st_mv-rdvmedecins-metier-dao-ear_ear_1.0-SNAPSHOT/mv-rdvmedecins-ejb-metier-1.0-SNAPSHOT/Metier!rdvmedecins.metier.service.IMetierLocal]
Infos: EJB5182:Glassfish-specific (Non-portable) JNDI names for EJB Metier: [rdvmedecins.metier.service.IMetierRemote#rdvmedecins.metier.service.IMetierRemote, rdvmedecins.metier.service.IMetierRemote]

• الأسطر 1-5: تم التعرف على كيانات JPA،
• السطر 7: يشير إلى أن وحدة الاستمرارية [dbrdvmedecins2-PU] تم إنشاؤها بنجاح وأن الاتصال بقاعدة البيانات المرتبطة بها قد تم إقامته،
• السطر 8: الأسماء القابلة للنقل للواجهات البعيدة والمحلية لـ EJB [DaoJpa]. "قابلة للنقل" تعني معترف بها من قبل جميع خوادم التطبيقات،
• السطر 9: نفس الشيء ولكن بأسماء خاصة بـ GlassFish،
• السطران 10-11: نفس الشيء بالنسبة لـ EJB [Metier].

سنستخدم الاسم القابل للنقل للواجهة البعيدة لـ EJB [Metier]:

java:global/istia.st_mv-rdvmedecins-metier-dao-ear_ear_1.0-SNAPSHOT/mv-rdvmedecins-ejb-metier-1.0-SNAPSHOT/Metier!rdvmedecins.metier.service.IMetierRemote

سنحتاج إلى هذا عند اختبار طبقة [الأعمال].

3.5.3. اختبار طبقة [الأعمال]

كما فعلنا مع طبقة [DAO]، سنقوم باختبار طبقة [الأعمال] كجزء من تطبيق عميل/خادم:

سيقوم العميل باختبار الواجهة البعيدة لـ EJB [الأعمال] التي تم نشرها على خادم GlassFish.

نبدأ بإنشاء مشروع Maven جديد. للقيام بذلك، نتبع نفس الإجراء المستخدم لإنشاء مشروع اختبار طبقة [DAO] (انظر القسم 3.4.7)، باستثناء إنشاء اختبار JUnit. ويكون المشروع الناتج كما يلي

• [1] يوضح المشروع الذي تم إنشاؤه مع تبعياته: فيما يتعلق بـ EJB لطبقة [DAO]، و EJB لطبقة [Business]، ومكتبة [gf-client].

في هذه المرحلة، يكون ملف [pom.xml] الخاص بالمشروع كما يلي:

<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
  xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
  <modelVersion>4.0.0</modelVersion>

  <groupId>istia.st</groupId>
  <artifactId>mv-client-rdvmedecins-ejb-metier</artifactId>
  <version>1.0-SNAPSHOT</version>
  <packaging>jar</packaging>

  <name>mv-client-rdvmedecins-ejb-metier</name>
  <url>http://maven.apache.org</url>

  <properties>
    <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
  </properties>

  <dependencies>
    <dependency>
      <groupId>org.glassfish.appclient</groupId>
      <artifactId>gf-client</artifactId>
      <version>3.1.1</version>
    </dependency>
    <dependency>
      <groupId>${project.groupId}</groupId>
      <artifactId>mv-rdvmedecins-ejb-dao-jpa</artifactId>
      <version>${project.version}</version>
    </dependency>
    <dependency>
      <groupId>${project.groupId}</groupId>
      <artifactId>mv-rdvmedecins-ejb-metier</artifactId>
      <version>${project.version}</version>
    </dependency>
  </dependencies>
</project>

تأكد من وجود التبعيات الموضحة في الأسطر 17–33. سيكون الاختبار عبارة عن فئة وحدة تحكم بسيطة:

فيما يلي كود فئة [ClientRdvMedecinsMetier]:

package istia.st.client;

import java.util.Date;
import java.util.List;

import javax.naming.InitialContext;
import rdvmedecins.jpa.Client;
import rdvmedecins.jpa.Creneau;

import rdvmedecins.jpa.Medecin;
import rdvmedecins.jpa.Rv;
import rdvmedecins.metier.entites.AgendaMedecinJour;
import rdvmedecins.metier.service.IMetierRemote;

public class ClientRdvMedecinsMetier {

  // the remote interface name of the EJB [Metier]
  private static String IDaoRemoteName = "java:global/istia.st_mv-rdvmedecins-metier-dao-ear_ear_1.0-SNAPSHOT/mv-rdvmedecins-ejb-metier-1.0-SNAPSHOT/Metier!rdvmedecins.metier.service.IMetierRemote";
  // today's date
  private static Date jour = new Date();

  public static void main(String[] args) {
    try {
      // context JNDI of Glassfish server
      InitialContext initialContext = new InitialContext();
      // reference on remote [metier] layer
      IMetierRemote metier = (IMetierRemote) initialContext.lookup(IDaoRemoteName);
      // customer display
      List<Client> clients = metier.getAllClients();
      display("Liste des clients :", clients);
      // physician display
      List<Medecin> medecins = metier.getAllMedecins();
      display("Liste des médecins :", medecins);
      // display doctor's slots
      Medecin medecin = medecins.get(0);
      List<Creneau> creneaux = metier.getAllCreneaux(medecin);
      display(String.format("Liste des créneaux du médecin %s", medecin), creneaux);
      // list of doctor's appointments on a given day
      display(String.format("Liste des rendez-vous du médecin %s, le [%s]", medecin, jour), metier.getRvMedecinJour(medecin, jour));
      // calendar display
      AgendaMedecinJour agenda = metier.getAgendaMedecinJour(medecin, jour);
      System.out.println(agenda);
      // add a RV to the list
      Rv rv = null;
      Creneau creneau = creneaux.get(2);
      Client client = clients.get(0);
      System.out.println(String.format("Ajout d'un Rv le [%s] dans le créneau %s pour le client %s", jour, creneau, client));
      rv = metier.ajouterRv(jour, creneau, client);
      System.out.println("Rv ajouté");
      display(String.format("Liste des Rv du médecin %s, le [%s]", medecin, jour), metier.getRvMedecinJour(medecin, jour));
      // calendar display
      agenda = metier.getAgendaMedecinJour(medecin, jour);
      System.out.println(agenda);
      // delete a RV
      System.out.println("Suppression du Rv ajouté");
      metier.supprimerRv(rv);
      System.out.println("Rv supprimé");
      display(String.format("Liste des Rv du médecin %s, le [%s]", medecin, jour), metier.getRvMedecinJour(medecin, jour));
      // calendar display
      agenda = metier.getAgendaMedecinJour(medecin, jour);
      System.out.println(agenda);
    } catch (Throwable ex) {
      System.out.println("Erreur...");
      while (ex != null) {
        System.out.println(String.format("%s : %s", ex.getClass().getName(), ex.getMessage()));
        ex = ex.getCause();
      }
    }
  }

  // utility method - displays items in a collection
  private static void display(String message, List elements) {
    System.out.println(message);
    for (Object element : elements) {
      System.out.println(element);
    }
  }
}

• السطر 18: تم أخذ الاسم القابل للنقل للواجهة البعيدة لـ EJB [Metier] من سجلات GlassFish،
• الأسطر 24–27: تم الحصول على مرجع للواجهة البعيدة لـ EJB [Metier]،
• السطران 29-30: عرض العملاء،
• السطور 32–33: عرض الأطباء،
• الأسطر 35-37: عرض الفترات الزمنية المتاحة للطبيب،
• السطر 39: عرض مواعيد الطبيب في يوم معين،
• الأسطر 41-42: جدول مواعيد هذا الطبيب في اليوم نفسه،
• الأسطر 44-49: إضافة موعد،
• السطر 50: يعرض مواعيد الطبيب. يجب أن يكون هناك سطر آخر،
• السطور 52-53: تعرض جدول مواعيد الطبيب. يجب أن يكون الموعد المضاف مرئيًا،
• الأسطر 55-57: حذف الموعد الذي أضفته للتو،
• السطر 58: يجب أن ينعكس ذلك في قائمة مواعيد الطبيب،
• السطران 60-61: وفي تقويمهم.

نجري الاختبار:

تظهر الشاشة الناتجة على النحو التالي:

Liste des clients :
Client[1,Mr,Jules,MARTIN]
Client[2,Mme,Christine,GERMAN]
Client[3,Mr,Jules,JACQUARD]
Client[4,Melle,Brigitte,BISTROU]
Liste des médecins :
Médecin[1,Mme,Marie,PELISSIER]
Médecin[2,Mr,Jacques,BROMARD]
Médecin[3,Mr,Philippe,JANDOT]
Médecin[4,Melle,Justine,JACQUEMOT]
Liste des créneaux du médecin Médecin[1,Mme,Marie,PELISSIER]
Creneau [1, 1, 8:0, 8:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [2, 1, 8:20, 8:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [4, 1, 9:0, 9:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [5, 1, 9:20, 9:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [6, 1, 9:40, 10:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [7, 1, 10:0, 10:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [8, 1, 10:20, 10:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [9, 1, 10:40, 11:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [10, 1, 11:0, 11:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [11, 1, 11:20, 11:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [12, 1, 11:40, 12:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [13, 1, 14:0, 14:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [14, 1, 14:20, 14:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [15, 1, 14:40, 15:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [16, 1, 15:0, 15:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [17, 1, 15:20, 15:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [18, 1, 15:40, 16:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [19, 1, 16:0, 16:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [20, 1, 16:20, 16:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [21, 1, 16:40, 17:0,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [22, 1, 17:0, 17:20,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [23, 1, 17:20, 17:40,Médecin[1,Mme,Marie,PELISSIER]]
Creneau [24, 1, 17:40, 18:0,Médecin[1,Mme,Marie,PELISSIER]]
Liste des créneaux du médecin Médecin[1,Mme,Marie,PELISSIER], le [Wed May 23 16:25:26 CEST 2012]
Agenda[Médecin[1,Mme,Marie,PELISSIER],23/05/2012, [Creneau [1, 1, 8:0, 8:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [2, 1, 8:20, 8:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [4, 1, 9:0, 9:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [5, 1, 9:20, 9:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [6, 1, 9:40, 10:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [7, 1, 10:0, 10:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [8, 1, 10:20, 10:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [9, 1, 10:40, 11:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [10, 1, 11:0, 11:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [11, 1, 11:20, 11:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [12, 1, 11:40, 12:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [13, 1, 14:0, 14:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [14, 1, 14:20, 14:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [15, 1, 14:40, 15:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [16, 1, 15:0, 15:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [17, 1, 15:20, 15:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [18, 1, 15:40, 16:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [19, 1, 16:0, 16:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [20, 1, 16:20, 16:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [21, 1, 16:40, 17:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [22, 1, 17:0, 17:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [23, 1, 17:20, 17:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [24, 1, 17:40, 18:0,Médecin[1,Mme,Marie,PELISSIER]] null]]
Ajout d'un Rv le [Wed May 23 16:25:26 CEST 2012] dans le créneau Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]] pour le client Client[1,Mr,Jules,MARTIN]
Rv ajouté
Liste des Rv du médecin Médecin[1,Mme,Marie,PELISSIER], le [Wed May 23 16:25:26 CEST 2012]
Rv[252, Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]], Client[1,Mr,Jules,MARTIN]]
Agenda[Médecin[1,Mme,Marie,PELISSIER],23/05/2012, [Creneau [1, 1, 8:0, 8:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [2, 1, 8:20, 8:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]] Rv[252, Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]], Client[1,Mr,Jules,MARTIN]]] [Creneau [4, 1, 9:0, 9:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [5, 1, 9:20, 9:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [6, 1, 9:40, 10:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [7, 1, 10:0, 10:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [8, 1, 10:20, 10:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [9, 1, 10:40, 11:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [10, 1, 11:0, 11:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [11, 1, 11:20, 11:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [12, 1, 11:40, 12:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [13, 1, 14:0, 14:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [14, 1, 14:20, 14:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [15, 1, 14:40, 15:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [16, 1, 15:0, 15:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [17, 1, 15:20, 15:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [18, 1, 15:40, 16:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [19, 1, 16:0, 16:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [20, 1, 16:20, 16:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [21, 1, 16:40, 17:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [22, 1, 17:0, 17:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [23, 1, 17:20, 17:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [24, 1, 17:40, 18:0,Médecin[1,Mme,Marie,PELISSIER]] null]]
Suppression du Rv ajouté
Rv supprimé
Liste des Rv du médecin Médecin[1,Mme,Marie,PELISSIER], le [Wed May 23 16:25:26 CEST 2012]
Agenda[Médecin[1,Mme,Marie,PELISSIER],23/05/2012, [Creneau [1, 1, 8:0, 8:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [2, 1, 8:20, 8:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [3, 1, 8:40, 9:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [4, 1, 9:0, 9:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [5, 1, 9:20, 9:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [6, 1, 9:40, 10:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [7, 1, 10:0, 10:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [8, 1, 10:20, 10:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [9, 1, 10:40, 11:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [10, 1, 11:0, 11:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [11, 1, 11:20, 11:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [12, 1, 11:40, 12:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [13, 1, 14:0, 14:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [14, 1, 14:20, 14:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [15, 1, 14:40, 15:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [16, 1, 15:0, 15:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [17, 1, 15:20, 15:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [18, 1, 15:40, 16:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [19, 1, 16:0, 16:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [20, 1, 16:20, 16:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [21, 1, 16:40, 17:0,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [22, 1, 17:0, 17:20,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [23, 1, 17:20, 17:40,Médecin[1,Mme,Marie,PELISSIER]] null] [Creneau [24, 1, 17:40, 18:0,Médecin[1,Mme,Marie,PELISSIER]] null]]

• السطر 37: جدول السيدة بيليسييه، 23 مايو 2012. لم يتم حجز أي مواعيد،
• السطر 39: إضافة موعد،
• السطر 42: الجدول الجديد للسيدة بيليسييه. تم حجز موعد الآن للسيد مارتن،
• السطر 44: تم حذف الموعد،
• السطر 46: يظهر تقويم السيدة بيليسييه أنه لم يتم حجز أي موعد.

نعتبر الآن طبقتي [CAD] و[business] جاهزتين للعمل. ما زلنا بحاجة إلى كتابة طبقة [web] باستخدام إطار عمل JSF. للقيام بذلك، سنستخدم المعرفة المكتسبة في بداية هذا المستند.

3.6. طبقة [الويب]

لنعد إلى البنية قيد الإنشاء حاليًا:

سنقوم ببناء الطبقة النهائية، وهي طبقة [الويب].

3.6.1. مشروع NetBeans

نحن نبني مشروع Maven:

• في [1]، نقوم بإنشاء مشروع جديد،
• في [2، 3]، مشروع Maven من نوع [تطبيق ويب]،
• في [4]، نسميه،

• في [5]، حدد خادم GlassFish و Java EE 6 Web،
• في [6]، المشروع الذي تم إنشاؤه،
• في [7]، المشروع بعد إزالة الصفحة [index.jsp] والحزمة في [Source Packages]،

• في [8، 9]، في خصائص المشروع، أضف إطار عمل،
• في [10]، حدد Java Server Faces،

• في [11]، تكوين Java Server Faces. اترك القيم الافتراضية. لاحظ أنه يتم استخدام JSF 2،
• في [12]، يتم تعديل المشروع بعد ذلك بطريقتين: يتم إنشاء ملف [web.xml]، بالإضافة إلى صفحة [index.html].

ملف [web.xml] هو كما يلي:

<?xml version="1.0" encoding="UTF-8"?>
<web-app version="3.0" xmlns="http://java.sun.com/xml/ns/javaee" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-app_3_0.xsd">
    <context-param>
        <param-name>javax.faces.PROJECT_STAGE</param-name>
        <param-value>Development</param-value>
    </context-param>
    <servlet>
        <servlet-name>Faces Servlet</servlet-name>
        <servlet-class>javax.faces.webapp.FacesServlet</servlet-class>
        <load-on-startup>1</load-on-startup>
    </servlet>
    <servlet-mapping>
        <servlet-name>Faces Servlet</servlet-name>
        <url-pattern>/faces/*</url-pattern>
    </servlet-mapping>
    <session-config>
        <session-timeout>
            30
        </session-timeout>
    </session-config>
    <welcome-file-list>
        <welcome-file>faces/index.xhtml</welcome-file>
    </welcome-file-list>
</web-app>

لقد صادفنا هذا الملف من قبل.

• الأسطر 7–11: تحدد السيرفلت الذي سيتولى معالجة جميع الطلبات الموجهة إلى التطبيق. هذا هو سيرفلت JSF،
• الأسطر 12–15: تحدد عناوين URL التي يتعامل معها هذا السيرفلت. وهي عناوين URL بالصيغة /faces/*،
• الأسطر 21–23: تحدد الصفحة [index.xhtml] كصفحة رئيسية.

هذه الصفحة هي كما يلي:

<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html">
  <h:head>
    <title>Facelet Title</title>
  </h:head>
  <h:body>
    Hello from Facelets
  </h:body>
</html>

لقد رأينا هذا من قبل. يمكننا تشغيل هذا المشروع:

• في [1]، نقوم بتشغيل المشروع ونحصل على النتيجة [2] في المتصفح.

سنقدم الآن المشروع الكامل ثم نتناول بالتفصيل مكوناته المختلفة.

• في [1]، صفحات XHTML الخاصة بالمشروع،
• في [2]، كود Java،
• في [3]، ملفات الرسائل، نظرًا لأن التطبيق متعدد اللغات،

• في [4]، تبعيات المشروع.

3.6.2. تبعيات المشروع

لنعد إلى بنية المشروع:

تعتمد طبقة JSF على طبقات [business] و[DAO] و[JPA]. هذه الطبقات الثلاث مغلفة في مشروعي Maven اللذين أنشأناهما، وهو ما يفسر تبعيات المشروع [4]. دعونا نعرض ببساطة كيفية إضافة هذه التبعيات:

• في [1]، سنستخدم ejb للإشارة إلى أن التبعية تتعلق بمشروع EJB،
• في [2]، سنقوم بإدخال [provided]. وذلك لأن مشروع الويب سيتم نشره جنبًا إلى جنب مع مشروعي EJB. وبالتالي، لا يحتاج إلى تضمين ملفات JAR الخاصة بـ EJB.

3.6.3. تكوين المشروع

تكوين المشروع هو نفسه تكوين مشاريع JSF التي تناولناها في بداية هذا المستند. ندرج ملفات التكوين دون إعادة شرحها.

[web.xml]: يقوم بتكوين تطبيق الويب.

<?xml version="1.0" encoding="UTF-8"?>
<web-app version="3.0" xmlns="http://java.sun.com/xml/ns/javaee" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-app_3_0.xsd">
  <context-param>
    <param-name>javax.faces.PROJECT_STAGE</param-name>
    <param-value>Production</param-value>
  </context-param>
  <context-param>
    <param-name>javax.faces.FACELETS_SKIP_COMMENTS</param-name>
    <param-value>true</param-value>
  </context-param>
  <servlet>
    <servlet-name>Faces Servlet</servlet-name>
    <servlet-class>javax.faces.webapp.FacesServlet</servlet-class>
    <load-on-startup>1</load-on-startup>
  </servlet>
  <servlet-mapping>
    <servlet-name>Faces Servlet</servlet-name>
    <url-pattern>/faces/*</url-pattern>
  </servlet-mapping>
  <session-config>
    <session-timeout>
      30
    </session-timeout>
  </session-config>
  <welcome-file-list>
    <welcome-file>faces/index.xhtml</welcome-file>
  </welcome-file-list>
  <error-page>
    <error-code>500</error-code>
    <location>/faces/exception.xhtml</location>
  </error-page>
  <error-page>
    <exception-type>Exception</exception-type>
    <location>/faces/exception.xhtml</location>
  </error-page>

</web-app>

لاحظ أن الصفحة [index.xhtml] في السطر 26 هي الصفحة الرئيسية للتطبيق.

[faces-config.xml]: تكوين تطبيق JSF

<?xml version='1.0' encoding='UTF-8'?>

<!-- =========== FULL CONFIGURATION FILE ================================== -->

<faces-config version="2.0"
              xmlns="http://java.sun.com/xml/ns/javaee"
              xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
              xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-facesconfig_2_0.xsd">

  <application>
    <resource-bundle>
      <base-name>
        messages
      </base-name>
      <var>msg</var>
    </resource-bundle>
    <message-bundle>messages</message-bundle>
  </application>
</faces-config>

[beans.xml]: فارغ ولكنه مطلوب للتعليق التوضيحي @Named

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://java.sun.com/xml/ns/javaee"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/beans_1_0.xsd">
</beans>

[styles.css]: ورقة أنماط التطبيق

.reservationsHeaders {
   text-align: center;
   font-style: italic;
   color: Snow;
   background: Teal;
}

.creneau {
   height: 25px;
   text-align: center;
   background: MediumTurquoise;
}
.client {
   text-align: left;
   background: PowderBlue;
}

.action {
   width: 6em;
   text-align: left;
   color: Black;
   background: MediumTurquoise;
}
.erreursHeaders {
   background: Teal;
   background-color: #ff6633;
   color: Snow;
   font-style: italic;
   text-align: center

}

.erreurClasse {
   background: MediumTurquoise;
   background-color: #ffcc66;
   height: 25px;
   text-align: center
}

.erreurMessage {
   background: PowderBlue;
   background-color: #ffcc99;
   text-align: left
}

[messages_fr.properties]: ملف الرسائل باللغة الفرنسية

# layout
layout.entete=Les M\u00e9decins Associ\u00e9s
layout.basdepage=ISTIA, universit\u00e9 d'Angers
layout.entete.langue1=Fran\u00e7ais
layout.entete.langue2=Anglais
# exception
exception.header=L'exception suivante s'est produite
exception.httpCode=Code HTTP de l'erreur
exception.message=Message de l'exception
exception.requestUri=Url demand\u00e9e lors de l'erreur
exception.servletName=Nom de la servlet demand\u00e9e lorsque l'erreur s'est produite
# formulaire 1
form1.titre=R\u00e9servations
form1.medecin=M\u00e9decin
form1.jour=Jour (jj/mm/aaaa)
form1.button.agenda=Agenda
form1.jour.required=date requise
form1.jour.erreur=date erron\u00e9e
# formulaire 2
form2.titre=Agenda de {0} {1} {2} le {3}
form2.titre_detail=Agenda de {0} {1} {2} le {3}
form2.creneauHoraire=Cr\u00e9neau horaire
form2.client=Client
form2.accueil=Accueil
form2.supprimer=Supprimer
form2.reserver=R\u00e9server
# formulaire 3
form3.titre=Prise de rendez-vous de {0} {1} {2}, le {3} dans le cr\u00e9neau {4,number,#00}:{5,number,#00} - {6,number,#00}:{7,number,#00}
form3.titre_detail=Prise de rendez-vous de {0} {1} {2}, le {3} dans le cr\u00e9neau {4,number,#00}:{5,number,#00} - {6,number,#00}:{7,number,#00}
form3.client=Client
form3.valider=Valider
form3.annuler=Annuler
# erreur
erreur.titre=Une erreur s'est produite.
erreur.message=Message d'erreur
erreur.accueil=Page d'accueil
erreur.classe=Cause

[messages_en.properties]: ملف الرسائل باللغة الإنجليزية

# layout
layout.entete=Associated Doctors
layout.basdepage=ISTIA, Angers university
layout.entete.langue1=French
layout.entete.langue2=English
# exception
exception.header=The following exceptions occurred
exception.httpCode=Error HTTP code
exception.message=Exception message
exception.requestUri=Url targeted when error occurred
exception.servletName=Servlet targeted's name when error occurred
# formulaire 1
form1.titre=Reservations
form1.medecin=Doctor
form1.jour=Date (dd/mm/yyyy)
form1.button.agenda=Diary
form1.jour.required=The date is required
form1.jour.erreur=The date is invalid
# formulaire 2
form2.titre={0} {1} {2}'' diary on {3}
form2.titre_detail={0} {1} {2}'' diary on {3}
form2.creneauHoraire=Time Period
form2.client=Client
form2.accueil=Welcome Page
form2.supprimer=Delete
form2.reserver=Reserve
# formulaire 3
form3.titre=Reservation for {0} {1} {2}, on {3} in the time period {4,number,#00}:{5,number,#00} - {6,number,#00}:{7,number,#00}
form3.titre_detail=Reservation for {0} {1} {2}, on {3} in the time period {4,number,#00}:{5,number,#00} - {6,number,#00}:{7,number,#00}
form3.client=Client
form3.valider=Submit
form3.annuler=Cancel
# erreur
erreur.titre=An error occurred
erreur.message=Error message
erreur.accueil=Welcome Page
erreur.classe=Cause

3.6.4. مشاهدات المشروع

دعونا نستعرض كيفية عمل التطبيق. الصفحة الرئيسية هي كما يلي:

من هذه الصفحة الأولية، سيقوم المستخدم (الموظف الإداري، الطبيب) بتنفيذ عدد من الإجراءات. نعرضها أدناه. تظهر النافذة على اليسار العرض الذي يقوم المستخدم من خلاله بتقديم الطلب؛ بينما تظهر النافذة على اليمين الرد الذي يرسله الخادم.

وأخيرًا، قد تظهر أيضًا صفحة خطأ:

يتم إنشاء هذه العروض المختلفة من خلال الصفحات التالية من مشروع الويب:

• في [1]، تتولى الصفحات [basdepage، entete، layout] تنسيق جميع العروض،
• في [2]، يتم إنشاء العرض بواسطة [layout.xhtml].

تم استخدام تقنية Facelets هنا. وقد تم وصف ذلك في القسم 2.11. سنكتفي بتقديم الكود الخاص بصفحات XHTML المستخدمة للتخطيط:

[entete.xhtml]

<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html"
      xmlns:f="http://java.sun.com/jsf/core"
      xmlns:ui="http://java.sun.com/jsf/facelets">
  <body>
    <h2><h:outputText value="#{msg['layout.entete']}"/></h2>
    <div align="left">
      <h:commandLink value="#{msg['layout.entete.langue1']}" actionListener="#{changeLocale.setFrenchLocale}"/>
      <h:outputText value=" "/>
      <h:commandLink value="#{msg['layout.entete.langue2']}" actionListener="#{changeLocale.setEnglishLocale}"/>
  </div>
  </body>
</html>

لاحظ الأسطر 10–12، الرابطان لتغيير لغة التطبيق.

[basdepage.xhtml]

<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html">
  <body>
    <h:outputText value="#{msg['layout.basdepage']}"/>
  </body>
</html>

[layout.xhtml]

<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">

<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html"
      xmlns:f="http://java.sun.com/jsf/core"
      xmlns:ui="http://java.sun.com/jsf/facelets">
  <f:view locale="#{changeLocale.locale}">
    <h:head>
      <title>RdvMedecins</title>
      <h:outputStylesheet library="css" name="styles.css"/>
    </h:head>
    <h:body style="background-image: url('${request.contextPath}/resources/images/standard.jpg');">
      <h:form id="formulaire">
        <table style="width: 1200px">
          <tr>
            <td colspan="2" bgcolor="#ccccff">
              <ui:include src="entete.xhtml"/>
            </td>
          </tr>
          <tr>
            <td style="width: 100px; height: 200px" bgcolor="#ffcccc">
            </td>
            <td>
              <ui:insert name="contenu" >
                <h2>Contenu</h2>
              </ui:insert>
            </td>
          </tr>
          <tr bgcolor="#ffcc66">
            <td colspan="2">
              <ui:include src="basdepage.xhtml"/>
            </td>
          </tr>
        </table>
      </h:form>
    </h:body>
  </f:view>
</html>

هذه الصفحة هي القالب لصفحة [index.xhtml]:

<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html"
      xmlns:f="http://java.sun.com/jsf/core"
      xmlns:ui="http://java.sun.com/jsf/facelets">
  <ui:composition template="layout.xhtml">
    <ui:define name="contenu">
      <h:panelGroup rendered="#{form.form1Rendered}">
        <ui:include src="form1.xhtml"/>
      </h:panelGroup>
      <h:panelGroup rendered="#{form.form2Rendered}">
        <ui:include src="form2.xhtml"/>
      </h:panelGroup>
      <h:panelGroup rendered="#{form.form3Rendered}">
        <ui:include src="form3.xhtml"/>
      </h:panelGroup>
      <h:panelGroup rendered="#{form.erreurRendered}">
        <ui:include src="erreur.xhtml"/>
      </h:panelGroup>
    </ui:define>
  </ui:composition>
</html>

تحدد الأسطر 8–21 المنطقة المسماة "content" (السطر 8) في [layout.xhtml] (السطر 7). هذه هي المنطقة المركزية للعروض:

صفحة [index.xhtml] هي الصفحة الوحيدة في التطبيق. لذلك، لن يكون هناك تنقل بين الصفحات. تعرض إحدى الصفحات الأربع [form1.xhtml، form2.xhtml، form3.xhtml، error.xhtml]. يتم التحكم في هذا العرض بواسطة أربعة قيم منطقية [form1Rendered، form2Rendered، form3Rendered، errorRendered] من حبة النموذج، والتي سنصفها بعد قليل.

3.6.5. حبوب المشروع

تم عرض الفئات الموجودة في حزمة [utils] سابقًا:

• فئة [ChangeLocale] هي الفئة التي تتولى تبديل اللغة. وقد تمت مناقشتها بالفعل (القسم 2.4.4).
• فئة [Messages] هي فئة تسهل تدويل رسائل التطبيق. وقد تمت مناقشتها في القسم 2.8.5.7.

3.6.5.1. حبة التطبيق

حبة [Application] هي كما يلي:

package beans;

import java.util.ArrayList;
import java.util.HashMap;
import java.util.List;
import java.util.Map;
import javax.annotation.PostConstruct;
import javax.ejb.EJB;
import javax.enterprise.context.ApplicationScoped;
import javax.inject.Named;
import rdvmedecins.jpa.Client;
import rdvmedecins.jpa.Medecin;
import rdvmedecins.metier.service.IMetierLocal;

@Named(value = "application")
@ApplicationScoped
public class Application implements Serializable{

  // business layer
  @EJB
  private IMetierLocal metier;
  // cache
  private List<Medecin> medecins;
  private List<Client> clients;
  private Map<Long, Medecin> hMedecins = new HashMap<Long, Medecin>();
  private Map<Long, Client> hClients = new HashMap<Long, Client>();
  // errors
  private List<Erreur> erreurs = new ArrayList<Erreur>();
  private Boolean erreur = false;

  public Application() {
  }

  @PostConstruct
  public void init() {
    // caching doctors and customers
    try {
      medecins = metier.getAllMedecins();
      clients = metier.getAllClients();
    } catch (Throwable th) {
      // we note the error
      erreur = true;
      erreurs.add(new Erreur(th.getClass().getName(), th.getMessage()));
      while (th.getCause() != null) {
        th = th.getCause();
        erreurs.add(new Erreur(th.getClass().getName(), th.getMessage()));
      }
      return;
    }
    // list checking
    if (medecins.size() == 0) {
      // we note the error
      erreur = true;
      erreurs.add(new Erreur("", "La liste des médecins est vide"));
    }
    if (clients.size() == 0) {
      // we note the error
      erreur = true;
      erreurs.add(new Erreur("", "La liste des clients est vide"));
    }
    // mistake?
    if (erreur) {
      return;
    }

    // dictionaries
    for (Medecin m : medecins) {
      hMedecins.put(m.getId(), m);
    }
    for (Client c : clients) {
      hClients.put(c.getId(), c);
    }
  }

  // getters and setters
  ...
}

• السطران 15-16: فئة [Application] هي حبة في نطاق التطبيق. يتم إنشاؤها مرة واحدة في بداية دورة حياة تطبيق JSF ويمكن الوصول إليها من قبل جميع الطلبات من جميع المستخدمين. عادةً ما نقوم بتخزين البيانات للقراءة فقط في التطبيق. هنا، سنقوم بتخزين قائمة الأطباء وقائمة العملاء. لذلك نفترض أن هذه البيانات لا تتغير كثيرًا. تصل صفحات XHTML إليها عبر اسم التطبيق،
• السطران 20-21: سيتم إدخال مرجع إلى الواجهة المحلية لـ EJB [Business] بواسطة حاوية EJB في GlassFish. دعونا نراجع بنية التطبيق:

سيتم تشغيل تطبيق JSF و EJB [Metier] في نفس JVM (آلة Java الافتراضية). لذلك، ستستخدم طبقة [JSF] الواجهة المحلية لـ EJB. هنا، يستخدم bean التطبيق EJB [Business]. حتى لو لم يكن الأمر كذلك، فمن الطبيعي العثور على مرجع له في طبقة [business]. هذه بالفعل معلومات يمكن مشاركتها من قبل جميع الطلبات من جميع المستخدمين، وبالتالي بيانات ذات نطاق التطبيق.

• السطور 34-35: يتم تنفيذ طريقة init فور إنشاء مثيل لفئة [Application] (وجود تعليق @PostConstruct).
• الأسطر 36-73: تنشئ الطريقة العناصر التالية: قائمة الأطباء في السطر 23، وقائمة العملاء في السطر 24، وقاموس الأطباء المفهرس حسب معرفهم في السطر 25، ونفس الشيء بالنسبة للعملاء في السطر 26. قد تحدث أخطاء. يتم تسجيل هذه الأخطاء في القائمة الموجودة في السطر 28.

فئة [Error] هي كما يلي:

package beans;

public class Erreur {

  public Erreur() {
  }

  // field
  private String classe;
  private String message;

  // manufacturer
  public Erreur(String classe, String message){
    this.setClasse(classe);
    this.message=message;
  }

  // getters and setters
...
}

• السطر 9: اسم فئة الاستثناء في حالة حدوث استثناء،
• السطر 10: رسالة خطأ.

3.6.5.2. حبة [Form]

فيما يلي كودها:

package beans;

...

@Named(value = "form")
@SessionScoped
public class Form implements Serializable {

  public Form() {
  }

  // bean Application
  @Inject
  private Application application;

  // model
  private Long idMedecin;
  private Date jour = new Date();
  private Boolean form1Rendered = true;
  private Boolean form2Rendered = false;
  private Boolean form3Rendered = false;
  private Boolean erreurRendered = false;
  private String form2Titre;
  private String form3Titre;
  private AgendaMedecinJour agendaMedecinJour;
  private Long idCreneau;
  private Medecin medecin;
  private Client client;
  private Long idClient;
  private CreneauMedecinJour creneauChoisi;
  private List<Erreur> erreurs;

  @PostConstruct
  private void init() {
    // was the initialization successful?
    if (application.getErreur()) {
      // retrieve the list of errors
      erreurs = application.getErreurs();
      // the error view is displayed
      setForms(false, false, false, true);
    }
  }

  // view display
  private void setForms(Boolean form1Rendered, Boolean form2Rendered, Boolean form3Rendered, Boolean erreurRendered) {
    this.form1Rendered = form1Rendered;
    this.form2Rendered = form2Rendered;
    this.form3Rendered = form3Rendered;
    this.erreurRendered = erreurRendered;
  }
.................................................
}

• الأسطر 5-7: فئة [Form] هي عنصر bean باسم "form" بنطاق الجلسة. لاحظ أن الفئة يجب أن تكون قابلة للتسلسل.
• السطران 13-14: يحتوي «فورم بين» على مرجع إلى «أبليكايشن بين». سيتم حقن هذا المرجع بواسطة حاوية السيرفلت التي يعمل عليها التطبيق (وجود علامة @Inject).
• الأسطر 17-31: قوالب الصفحات [form1.xhtml، form2.xhtml، form3.xhtml، error.xhtml]. يتم التحكم في عرض هذه الصفحات بواسطة القيم المنطقية في الأسطر 19-22. لاحظ أنه بشكل افتراضي، يتم عرض الصفحة [form1.xhtml]،
• السطور 33–34: يتم تنفيذ طريقة init فور إنشاء مثيل للفئة (وجود تعليق @PostConstruct)،
• الأسطر 35–41: تُستخدم طريقة init لتحديد الصفحة التي يجب عرضها أولاً: عادةً ما تكون الصفحة [form1.xhtml] (السطر 19) ما لم تفشل تهيئة التطبيق (السطر 36)، وفي هذه الحالة سيتم عرض الصفحة [error.xhtml] (السطر 40).

صفحة [error.xhtml] هي كما يلي:

<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html"
      xmlns:f="http://java.sun.com/jsf/core"
      xmlns:ui="http://java.sun.com/jsf/facelets">

  <body>
    <h2><h:outputText value="#{msg['erreur.titre']}"/></h2>
    <p>
      <h:commandButton value="#{msg['erreur.accueil']}" actionListener="#{form.accueil()}"/>
    </p>
    <hr/>
    <h:dataTable value="#{form.erreurs}" var="erreur" headerClass="erreursHeaders" columnClasses="erreurClasse,erreurMessage">
      <h:column>
        <f:facet name="header">
          <h:outputText value="#{msg['erreur.classe']}"/>
        </f:facet>
        <h:outputText value="#{erreur.classe}"/>
      </h:column>
      <h:column>
        <f:facet name="header">
          <h:outputText value="#{msg['erreur.message']}"/>
        </f:facet>
        <h:outputText value="#{erreur.message}"/>
      </h:column>
    </h:dataTable>
  </body>
</html>

يستخدم علامة <h:dataTable> (الأسطر 14–27) لعرض قائمة الأخطاء. وينتج عن ذلك صفحة مشابهة لما يلي:

سنقوم الآن بتحديد المراحل المختلفة لدورة حياة التطبيق.

3.6.6. التفاعلات بين الصفحات والنموذج

3.6.6.1. عرض الصفحة الرئيسية

إذا سارت الأمور على ما يرام، فإن الصفحة الأولى التي يتم عرضها هي [form1.xhtml]. وينتج عن ذلك العرض التالي:

صفحة [form1.xhtml] هي كما يلي:

<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html"
      xmlns:f="http://java.sun.com/jsf/core"
      xmlns:ui="http://java.sun.com/jsf/facelets">

  <body>
    <h2><h:outputText value="#{msg['form1.titre']}"/></h2>
    <h:panelGrid columns="3">
      <h:panelGroup>
      <div align="center"><h3><h:outputText value="#{msg['form1.medecin']}"/></h3></div>
      </h:panelGroup>
      <h:panelGroup>
      <div align="center"><h3><h:outputText value="#{msg['form1.jour']}"/></h3></div>
      </h:panelGroup>
      <h:panelGroup/>
      <h:selectOneMenu value="#{form.idMedecin}">
        <f:selectItems value="#{form.medecins}" var="medecin" itemLabel="#{medecin.titre} #{medecin.prenom} #{medecin.nom}" itemValue="#{medecin.id}"/>
      </h:selectOneMenu>
      <h:inputText id="jour" value="#{form.jour}"  required="true" requiredMessage="#{msg['form1.jour.required']}" converterMessage="#{msg['form1.jour.erreur']}">
        <f:convertDateTime pattern="dd/MM/yyyy"/>
      </h:inputText>
      <h:message for="jour" styleClass="error"/>
    </h:panelGrid>
    <h:commandButton value="#{msg['form1.button.agenda']}" actionListener="#{form.getAgenda}"/>
  </body>
</html>

هذه الصفحة مدعومة بالنموذج التالي:

@Named(value = "form")
@SessionScoped
public class Form implements Serializable {

  // bean Application
  @Inject
  private Application application;
  // model
  private Long idMedecin;
  private Date jour = new Date();

// list of doctors
  public List<Medecin> getMedecins() {
    return application.getMedecins();
  }
  // agenda
  public void getAgenda() {
    ...
}

• يقرأ الحقل الموجود في السطر 9 من قيمة القائمة الموجودة في السطر 18 من الصفحة ويكتب إليها. عند تحميل الصفحة لأول مرة، يتم تعيين القيمة المحددة في مربع القائمة المنسدلة. عند التحميل الأولي، تكون قيمة idMedecin مساوية لـ null، لذا سيتم تحديد الطبيب الأول.
• تقوم الطريقة الموجودة في الأسطر 13-15 بإنشاء العناصر لقائمة الأطباء المنسدلة (السطر 19 من الصفحة). وسيكون لكل خيار تم إنشاؤه عنوانًا (itemLabel) يتألف من لقب الطبيب واسمه الأخير واسمه الأول، وقيمة (itemValue) تتمثل في معرّف الطبيب،
• يوفر الحقل الموجود في السطر 10 حق الوصول للقراءة/الكتابة إلى حقل الإدخال الموجود في السطر 21 من الصفحة. عند العرض الأولي، يتم عرض التاريخ الحالي،
• الأسطر 17-19: تتولى طريقة getAgenda معالجة النقر على زر [Agenda] في السطر 26 من الصفحة. نظرًا لعدم وجود تنقل (يتم طلب صفحة [index.html] دائمًا)، فسنستخدم غالبًا السمة actionListener بدلاً من السمة action. في هذه الحالة، لا تُرجع الطريقة التي يتم استدعاؤها في النموذج أي نتيجة.

عند النقر على زر [Agenda]،

• يتم إرسال القيم: يتم تخزين القيمة المحددة في القائمة المنسدلة للأطباء في حقل idMedecin في النموذج، واليوم المحدد في حقل اليوم؛
• يتم استدعاء طريقة getAgenda الخاصة بالنموذج.

طريقة getAgenda هي كما يلي:

  // bean Application
  @Inject
  private Application application;

  // model
  private Long idMedecin;
  private Date jour = new Date();
  private Boolean form1Rendered = true;
  private Boolean form2Rendered = false;
  private Boolean form3Rendered = false;
  private Boolean erreurRendered = false;
  private String form2Titre;
  private AgendaMedecinJour agendaMedecinJour;
  private Medecin medecin;
  private List<Erreur> erreurs;

  // agenda
  public void getAgenda() {
    try {
      // we get the doctor back
      medecin = application.gethMedecins().get(idMedecin);
      // title form 2
      form2Titre = Messages.getMessage(null, "form2.titre", new Object[]{medecin.getTitre(), medecin.getPrenom(), medecin.getNom(), new SimpleDateFormat("dd MMM yyyy").format(jour)}).getSummary();
      // the doctor's diary for a given day
      agendaMedecinJour = application.getMetier().getAgendaMedecinJour(medecin, jour);
      // form 2 is displayed
      setForms(false, true, false, false);
    } catch (Throwable th) {
      // error view
      prepareVueErreur(th);
    }
  }

  // preparation vueErreur
  private void prepareVueErreur(Throwable th) {
    // create an error list
    erreurs = new ArrayList<Erreur>();
    erreurs.add(new Erreur(th.getClass().getName(), th.getMessage()));
    while (th.getCause() != null) {
      th = th.getCause();
      erreurs.add(new Erreur(th.getClass().getName(), th.getMessage()));
    }
// the error view is displayed
    setForms(false, false, false, true);
}

دعونا نراجع ما يجب أن تعرضه طريقة getAgenda:

• السطر 21: نسترد الطبيب المحدد من قاموس الأطباء المخزن في حبة التطبيق. للقيام بذلك، نستخدم معرّفه، الذي تم إرساله إلى idMedecin،
• السطر 23: نقوم بإعداد عنوان الصفحة [form2.xhtml] التي سيتم عرضها. يتم استرداد هذه الرسالة من ملف الرسائل بحيث يمكن ترجمتها. تم وصف هذه التقنية في القسم 2.8.5.7، الصفحة 135.
• السطر 25: نستدعي طبقة [business] لحساب جدول مواعيد الطبيب المحدد لليوم المحدد،
• السطر 27: يتم عرض [form2.xhtml]،
• السطر 28: في حالة حدوث استثناء، يتم إنشاء قائمة أخطاء (الأسطر 37–42) ويتم عرض الصفحة [error.xhtml] (السطر 44).

3.6.6.2. عرض جدول مواعيد الطبيب

تتوافق الصفحة [form2.xhtml] مع العرض التالي:

فيما يلي كود صفحة [form2.xhtml]:

<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html"
      xmlns:f="http://java.sun.com/jsf/core"
      xmlns:ui="http://java.sun.com/jsf/facelets"
      xmlns:c="http://java.sun.com/jsp/jstl/core">

  <body>
    <h2><h:outputText value="#{form.form2Titre}"/></h2>
    <h:commandButton value="#{msg['form2.accueil']}" action="#{form.accueil}" />
    <h:dataTable value="#{form.agendaMedecinJour.creneauxMedecinJour}" var="creneauMedecinJour" headerClass="reservationsHeaders" columnClasses="creneau,client,action">
      <h:column>
        <f:facet name="header">
          <h:outputText value="#{msg['form2.creneauHoraire']}"/>
        </f:facet>
        <h:outputText value="#{creneauMedecinJour.creneau.hdebut}:#{creneauMedecinJour.creneau.mdebut} - #{creneauMedecinJour.creneau.hfin}:#{creneauMedecinJour.creneau.mfin}" />
      </h:column>
      <h:column>
        <f:facet name="header">
          <h:outputText value="#{msg['form2.client']}"/>
        </f:facet>
        <c:if test="#{creneauMedecinJour.rv==null}">
          <h:outputText value=""/>
          <c:otherwise>
            <h:outputText value="#{creneauMedecinJour.rv.client.titre} #{creneauMedecinJour.rv.client.prenom} #{creneauMedecinJour.rv.client.nom}"/>
          </c:otherwise>
        </c:if>
      </h:column>
      <h:column>
        <f:facet name="header"/>
        <h:commandLink action="#{form.action()}" value="#{creneauMedecinJour.rv==null ? msg['form2.reserver'] : msg['form2.supprimer']}">
          <f:setPropertyActionListener value="#{creneauMedecinJour.creneau.id}" target="#{form.idCreneau}"/>
        </h:commandLink>
      </h:column>
    </h:dataTable>
  </body>
</html>

تذكر أن طريقة getAgenda قامت بتهيئة حقلين في النموذج:

// modèle
  private String form2Titre;
private AgendaMedecinJour agendaMedecinJour;

يملأ هذان الحقلان صفحة [form2.xhtml]:

• السطر 10، عنوان الصفحة،
• السطر 12: يتم عرض جدول مواعيد الطبيب باستخدام علامة <h:dataTable> ذات ثلاثة أعمدة،
• الأسطر 13–18: يعرض العمود الأول الفترات الزمنية،
• الأسطر 19–30: يعرض العمود الثاني اسم العميل الذي قد يكون حجز الفترة الزمنية، أو لا شيء إذا لم يكن هناك حجز. لإجراء هذا الاختيار، نستخدم علامات من مكتبة JSTL Core المشار إليها في السطر 7،
• الأسطر 30–35: يعرض العمود الثالث رابط [حجز] إذا كانت الفترة الزمنية متاحة، ورابط [حذف] إذا كانت الفترة الزمنية محجوزة.

الروابط الموجودة في العمود الثالث مرتبطة بالقالب التالي:

// modèle
  private Long idCreneau;

  // action sur RV
  public void action() {
    ...
}

• يتم استدعاء طريقة action عندما ينقر المستخدم على رابط "حجز / حذف" (السطر 32). لاحظ أن سمة action مستخدمة هنا. يجب أن يكون للطريقة التي تشير إليها هذه السمة التوقيع String action() لأن الطريقة يجب أن تُرجع مفتاح تنقل. ومع ذلك، فهي هنا void action(). لم يتسبب هذا في حدوث خطأ ، ويمكننا أن نفترض أنه في هذه الحالة لا يوجد تنقل. وهذا هو المقصود. تسبب استخدام actionListener بدلاً من action في حدوث خلل،
• سيسترد الحقل `idCreneau` في السطر 2 معرف الفترة الزمنية المرتبطة بالرابط الذي تم النقر عليه (السطر 33 من الصفحة).

3.6.6.3. حذف موعد

دعونا نفحص الكود الذي يتعامل مع حذف موعد. وهذا يتوافق مع تسلسل العروض التالي:

الرمز المستخدم في هذه العملية هو كما يلي:

// bean Application
  @Inject
  private Application application;

  // model
  private Boolean form1Rendered = true;
  private Boolean form2Rendered = false;
  private Boolean form3Rendered = false;
  private Boolean erreurRendered = false;
  private AgendaMedecinJour agendaMedecinJour;
  private Long idCreneau;
  private CreneauMedecinJour creneauChoisi;
  private List<Erreur> erreurs;

  // action on RV
  public void action() {
    // search for the time slot in the calendar
    int i = 0;
    Boolean trouvé = false;
    while (!trouvé && i < agendaMedecinJour.getCreneauxMedecinJour().length) {
      if (agendaMedecinJour.getCreneauxMedecinJour()[i].getCreneau().getId() == idCreneau) {
        trouvé = true;
      } else {
        i++;
      }
    }
    // have we found?
    if (!trouvé) {
      // it's weird - form2 is redisplayed
      setForms(false, true, false, false);
      return;
    }
    // we found
    creneauChoisi = agendaMedecinJour.getCreneauxMedecinJour()[i];
    // according to desired action
    if (creneauChoisi.getRv() == null) {
      reserver();
    } else {
      supprimer();
    }
  }
  // reservation

  public void reserver() {
    ...
  }

  public void supprimer() {
    try {
      // deleting an appointment
      application.getMetier().supprimerRv(creneauChoisi.getRv());
      // updating the agenda
      agendaMedecinJour = application.getMetier().getAgendaMedecinJour(medecin, jour);
      // form2 is displayed
      setForms(false, true, false, false);
    } catch (Throwable th) {
      // error view
      prepareVueErreur(th);
    }
  }

• السطر 16: عند بدء طريقة الإجراء، يكون معرف الفترة الزمنية المحددة قد تم تخزينه في idCreneau (السطر 11)،
• الأسطر 18–26: نحاول استرداد الفترة الزمنية بناءً على معرفها (السطر 21). نبحث عنها في التقويم الحالي، agendaMedecinJour، من السطر 10. عادةً، يجب أن نجدها. إذا لم نجدها، لا نفعل شيئًا (الأسطر 28–32)،
• السطر 34: إذا تم العثور على الفترة الزمنية، نسترد مرجعًا لها ونخزنه في السطر 12،
• السطر 36: نتحقق مما إذا كان هناك موعد في الفترة الزمنية المحددة. إذا كان الأمر كذلك، نحذفه (السطر 39)؛ وإلا، نحجز موعدًا (السطر 37)،
• السطر 51: يتم حذف الموعد في الفترة الزمنية المحددة. تتولى طبقة [الأعمال] معالجة ذلك،
• السطر 53: نطلب الجدول الزمني المحدث للطبيب من طبقة [الأعمال]. وبالطبع، سنرى موعدًا أقل هناك. ولكن نظرًا لأن التطبيق متعدد المستخدمين، فقد نرى التغييرات التي أجراها مستخدمون آخرون،
• السطر 55: يتم إعادة عرض الصفحة [form2.xhtml]،
• السطر 58: نظرًا لاستدعاء طبقة [business]، قد تحدث استثناءات. في هذه الحالة، نقوم بتخزين مكدس الاستثناءات في قائمة الأخطاء في السطر 13 وعرضها باستخدام طريقة العرض [error.xhtml].

3.6.6.4. جدولة المواعيد

يتبع جدولة المواعيد التسلسل التالي:

النموذج المستخدم في هذا الإجراء هو كما يلي:

// model
  private Date jour = new Date();
  private Boolean form1Rendered = true;
  private Boolean form2Rendered = false;
  private Boolean form3Rendered = false;
  private Boolean erreurRendered = false;
  private String form3Titre;
  private AgendaMedecinJour agendaMedecinJour;
  private Medecin medecin;
  private CreneauMedecinJour creneauChoisi;
  private List<Erreur> erreurs;

  // action on RV
  public void action() {
...
    // we found
    creneauChoisi = agendaMedecinJour.getCreneauxMedecinJour()[i];
    // according to desired action
    if (creneauChoisi.getRv() == null) {
      reserver();
    } else {
      supprimer();
    }
  }
  // reservation

    public void reserver() {
    try {
      // title form 3
      form3Titre = Messages.getMessage(null, "form3.titre", new Object[]{medecin.getTitre(), medecin.getPrenom(), medecin.getNom(), new SimpleDateFormat("dd MMM yyyy").format(jour),
                creneauChoisi.getCreneau().getHdebut(), creneauChoisi.getCreneau().getMdebut(), creneauChoisi.getCreneau().getHfin(), creneauChoisi.getCreneau().getMfin()}).getSummary();
      // customer selected in combo
      idClient=null;
      // form 3 is displayed
      setForms(false, false, true, false);
    } catch (Throwable th) {
      // error view
      prepareVueErreur(th);
    }
  }

• السطر 14: إذا لم يكن هناك موعد في الفترة الزمنية المحددة، فهذا يعني أنه حجز،
• السطر 30: نقوم بإعداد عنوان الصفحة [form3.xhtml] باستخدام نفس التقنية المستخدمة في عنوان الصفحة [form2.xhtml]،
• السطر 34: في هذا النموذج، يوجد مربع قائمة منسدلة يتم ملء قيمته بواسطة idClient. نضبط قيمة هذا الحقل على null بحيث لا يتم تحديد أي خيار،
• السطر 36: نعرض الصفحة [form3.xhtml]،
• السطر 39: أو صفحة الخطأ في حالة حدوث استثناء.

الصفحة [form3.xhtml] هي كما يلي:

<?xml version='1.0' encoding='UTF-8' ?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml"
      xmlns:h="http://java.sun.com/jsf/html"
      xmlns:f="http://java.sun.com/jsf/core"
      xmlns:ui="http://java.sun.com/jsf/facelets">

  <body>
    <h2><h:outputText value="#{form.form3Titre}"/></h2>
    <h:panelGrid columns="2">
      <h:outputText value="#{msg['form3.client']}"/>
      <h:selectOneMenu value="#{form.idClient}">
        <f:selectItems value="#{form.clients}" var="client" itemLabel="#{client.titre} #{client.prenom} #{client.nom}" itemValue="#{client.id}"/>
      </h:selectOneMenu>
      <h:panelGroup>
        <h:commandButton value="#{msg['form3.valider']}" actionListener="#{form.validerRv}" />
        <h:commandButton value="#{msg['form3.annuler']}" actionListener="#{form.annulerRv}"/>
      </h:panelGroup>
    </h:panelGrid>
  </body>
</html>

هذه الصفحة مدعومة بالنموذج التالي:

// bean Application
  @Inject
  private Application application;

  // model
  private Long idClient;

  // customer list
  public List<Client> getClients() {
    return application.getClients();
  }

• السطر 6: يقوم معرف العميل بتعبئة سمة القيمة لمربع القائمة المنسدلة الخاص بالعميل في السطر 12 من الصفحة. ويقوم بتعيين عنصر مربع القائمة المنسدلة المحدد،
• الأسطر 9-11: تعمل طريقة getClients على ملء القائمة المنسدلة (السطر 13). التسمية (itemLabel) لكل خيار هي [العنوان الاسم الأول الاسم الأخير] للعميل، والقيمة المرتبطة (itemValue) هي معرف العميل. وبالتالي، فإن هذه القيمة هي التي سيتم إرسالها.

3.6.6.5. تأكيد الموعد

تتبع عملية تأكيد الموعد التسلسل التالي:

ويتم ذلك بالنقر على زر [تأكيد]:

        <h:commandButton value="#{msg['form3.valider']}" actionListener="#{form.validerRv}" />

وبالتالي، ستتولى طريقة [Form].validerRv معالجة هذا الحدث. وفيما يلي شفرة هذه الطريقة:

  // bean Application
  @Inject
  private Application application;

  // model
  private Date jour = new Date();
  private Boolean form1Rendered = true;
  private Boolean form2Rendered = false;
  private Boolean form3Rendered = false;
  private Boolean erreurRendered = false;
  private Long idCreneau;
  private Long idClient;
  private List<Erreur> erreurs;

  // rv validation
  public void validerRv() {
    try {
      // retrieve an instance of the selected time slot
      Creneau creneau = application.getMetier().getCreneauById(idCreneau);
      // we add the Rv
      application.getMetier().ajouterRv(jour, creneau, application.gethClients().get(idClient));
      // updating the agenda
      agendaMedecinJour = application.getMetier().getAgendaMedecinJour(medecin, jour);
      // form2 is displayed
      setForms(false, true, false, false);
    } catch (Throwable th) {
      // error view
      prepareVueErreur(th);
    }
}

• السطر 12: قبل تنفيذ طريقة `validerRv`، يكون الحقل `idClient` قد تلقى معرّف العميل الذي اختاره المستخدم،
• السطر 19: باستخدام معرف الفترة الزمنية المخزّن في خطوة سابقة (البيان هو نطاق الجلسة)، نطلب مرجعًا للفترة الزمنية نفسها من طبقة [الأعمال]،
• السطر 21: يُطلب من طبقة [الأعمال] إضافة موعد لليوم المحدد (day)، والفترة الزمنية المحددة (slot)، والعميل المحدد (idClient)،
• السطر 23: نطلب من طبقة [business] تحديث تقويم الطبيب. سنرى الموعد المضاف إلى جانب أي تغييرات قد يكون أجراها مستخدمون آخرون للتطبيق،
• السطر 25: يتم إعادة عرض التقويم [form2.xhtml]،
• السطر 28: عرض صفحة الخطأ في حالة حدوث خطأ.

3.6.6.6. إلغاء موعد

وهذا يتوافق مع التسلسل التالي:

زر [إلغاء] في صفحة [form3.xhtml] هو كما يلي:

        <h:commandButton value="#{msg['form3.annuler']}" actionListener="#{form.annulerRv}"/>

وبالتالي يتم استدعاء طريقة [Form].cancelAppointment:

  // annulation prise de Rdv
  public void annulerRv() {
    // on affiche form2
    setForms(false, true, false, false);
}

3.6.6.7. العودة إلى الصفحة الرئيسية

هناك إجراء آخر يجب النظر إليه، في التسلسل التالي:

فيما يلي كود زر [Home] في صفحة [form2.xhtml]:

    <h:commandButton value="#{msg['form2.accueil']}" action="#{form.accueil}" />

طريقة [Form].accueil هي كما يلي:

  public void accueil() {
    // on affiche la page d'accueil
    setForms(true, false, false, false);
}

3.7. الخلاصة

لقد قمنا بإنشاء التطبيق التالي:

ركزنا على وظائف التطبيق بدلاً من واجهة المستخدم. وسيتم تحسين هذه الأخيرة باستخدام مكتبة مكونات PrimeFaces. لقد قمنا بإنشاء تطبيق أساسي يمثل مع ذلك بنية Java EE متعددة الطبقات باستخدام EJBs. ويمكن تحسين التطبيق بطرق مختلفة:

• المصادقة مطلوبة. ليس كل شخص مخولًا بإضافة أو حذف المواعيد،
• يجب أن نتمكن من التمرير للأمام وللخلف في التقويم عند البحث عن يوم به فترات متاحة،
• يجب أن يكون من الممكن طلب قائمة بالأيام التي تتوفر فيها مواعيد لدى الطبيب. في الواقع، إذا كان الطبيب أخصائي عيون، فعادةً ما يتم حجز المواعيد قبل ستة أشهر،
• ...

3.8. الاختبار باستخدام Eclipse

3.8.1. طبقة [DAO]

• في [1]، قم باستيراد مشروع EJB الخاص بطبقة [DAO] وعميلها،
• في [2]، نختار مشروع EJB الخاص بطبقة [DAO] ونقوم بتشغيله [3]،
• في [4]، قم بتشغيله على الخادم،

• في [5]، لا يتوفر سوى خادم Glassfish لأنه الخادم الوحيد الذي يحتوي على حاوية EJB،
• في [6]، تم نشر وحدة EJB،

• في [7]، يتم عرض السجلات:

Infos: Hibernate Validator 4.2.0.Final

Infos: Created EjbThreadPoolExecutor with thread-core-pool-size 16 thread-max-pool-size 32 thread-keep-alive-seconds 60 thread-queue-capacity 2147483647 allow-core-thread-timeout false
...

Infos: EJB5181:Portable JNDI names for EJB DaoJpa: [java:global/mv-rdvmedecins-ejb-dao-jpa/DaoJpa!rdvmedecins.dao.IDaoRemote, java:global/mv-rdvmedecins-ejb-dao-jpa/DaoJpa!rdvmedecins.dao.IDaoLocal]
Infos: EJB5182:Glassfish-specific (Non-portable) JNDI names for EJB DaoJpa: [rdvmedecins.dao#rdvmedecins.dao.IDaoRemote, rdvmedecins.dao]
Infos: mv-rdvmedecins-ejb-dao-jpa a été déployé en 5 523 ms.

هذه هي تلك التي كانت لدينا مع NetBeans.

• في [7A] [7B] نقوم بتشغيل اختبار JUnit الخاص بالعميل،

• في [8]، نجح الاختبار،
• في [9]، يتم تسجيل سجلات وحدة التحكم.

في [10]، يتم إلغاء تحميل تطبيق EJB.

3.8.2. طبقة [الأعمال]

• في [1]، قم باستيراد المشاريع الأربعة لـ Maven من طبقة [الأعمال]،
• في [2]، حدد مشروع المؤسسة وقم بتشغيله في [3]، على خادم GlassFish [4] [5]،

• في [6]، تم نشر مشروع المؤسسة على GlassFish،

• في [7]، نلقي نظرة على سجلات GlassFish،

Infos: EJB5181:Portable JNDI names for EJB DaoJpa: [java:global/mv-rdvmedecins-metier-dao-ear/mv-rdvmedecins-ejb-dao-jpa-1.0-SNAPSHOT/DaoJpa!rdvmedecins.dao.IDaoLocal, java:global/mv-rdvmedecins-metier-dao-ear/mv-rdvmedecins-ejb-dao-jpa-1.0-SNAPSHOT/DaoJpa!rdvmedecins.dao.IDaoRemote]
Infos: EJB5182:Glassfish-specific (Non-portable) JNDI names for EJB DaoJpa: [rdvmedecins.dao#rdvmedecins.dao.IDaoRemote, rdvmedecins.dao]
Infos: EJB5181:Portable JNDI names for EJB Metier: [java:global/mv-rdvmedecins-metier-dao-ear/mv-rdvmedecins-ejb-metier-1.0-SNAPSHOT/Metier!rdvmedecins.metier.service.IMetierLocal, java:global/mv-rdvmedecins-metier-dao-ear/mv-rdvmedecins-ejb-metier-1.0-SNAPSHOT/Metier!rdvmedecins.metier.service.IMetierRemote]
Infos: EJB5182:Glassfish-specific (Non-portable) JNDI names for EJB Metier: [rdvmedecins.metier.service.IMetierRemote#rdvmedecins.metier.service.IMetierRemote, rdvmedecins.metier.service.IMetierRemote]

في السطر 3، نلاحظ الاسم القابل للنقل لـ EJB [Metier] ونلصقه في عميل وحدة التحكم لهذا EJB:

public class ClientRdvMedecinsMetier {

  // the remote interface name of the EJB [Metier]
  private static String IDaoRemoteName = "java:global/mv-rdvmedecins-metier-dao-ear/mv-rdvmedecins-ejb-metier-1.0-SNAPSHOT/Metier!rdvmedecins.metier.service.IMetierRemote";
  // today's date
private static Date jour = new Date();

• في [8]، نقوم بتشغيل عميل وحدة التحكم،
• وفي [9]، سجلاته.

• في [10]، يتم إلغاء تحميل تطبيق المؤسسة؛

3.8.3. طبقة [الويب]

• في [1]، نقوم باستيراد المشاريع الثلاثة لـ Maven من طبقة [الويب]. المشروع الذي يحمل الامتداد .ear هو مشروع المؤسسة الذي يجب نشره على GlassFish،
• في [2]، نقوم بتشغيله،

• على خادم GlassFish [3]،
• في [4]، تم نشر التطبيق المؤسسي بنجاح،

• في [5]، ندخل عنوان URL للتطبيق في متصفح Eclipse الداخلي.
