8. Versión 4 – cliente/servidor en una arquitectura de servicio web

En esta nueva versión, la aplicación [Pam] se ejecutará en modo cliente/servidor en una arquitectura de servicio web. Repasemos la arquitectura de la aplicación anterior:

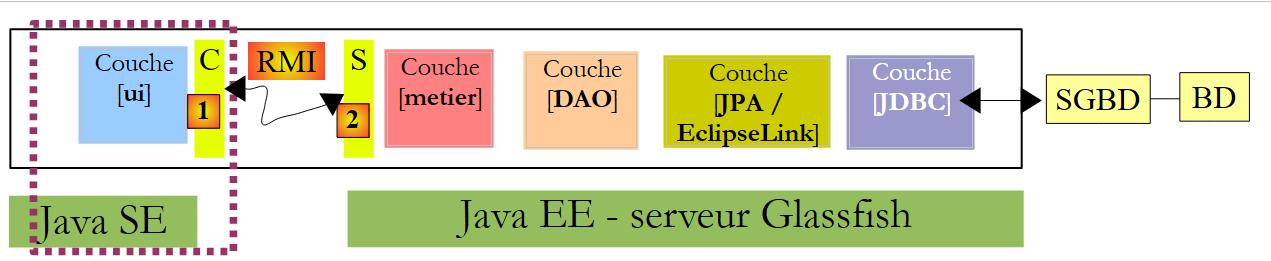

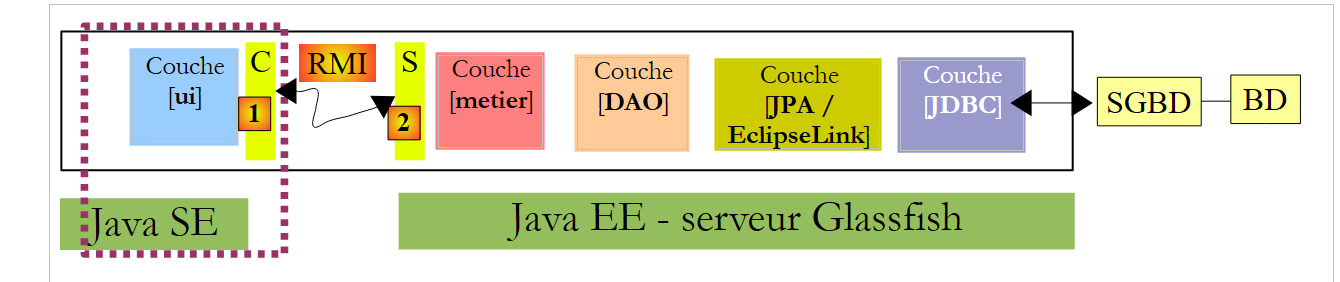

En el ejemplo anterior, una capa de comunicación [C, RMI, S] permitía una comunicación transparente entre el cliente [ui] y la capa remota [metier]. Vamos a utilizar una arquitectura similar, en la que la capa de comunicación [C, RMI, S] será reemplazada por una capa [C, HTTP / SOAP, S]:

El protocolo HTTP / SOAP tiene la ventaja, respecto al protocolo anterior RMI / EJB, de ser multiplataforma. De este modo, el servicio web puede escribirse en Java e implementarse en el servidor Glassfish, mientras que el cliente podría ser un cliente .NET o PHP.

Desarrollaremos esta arquitectura según tres modos diferentes:

el servicio web estará a cargo de EJB [Metier]
el servicio web será proporcionado por una aplicación web que utilice EJB y [Metier]
el servicio web será proporcionado por una aplicación web que utiliza Spring

Un servicio web se puede implementar de diversas maneras en un servidor Java EE:

mediante una clase anotada con @WebService que se ejecuta en un contenedor web

mediante un EJB anotado con @WebService que se ejecuta en un contenedor EJB

Comenzamos con esta última arquitectura.

8.1. Servicio web implementado por un EJB

8.1.1. La parte del servidor

8.1.1.1. El proyecto NetBeans

Comencemos por crear un nuevo proyecto Maven, copia del proyecto EJB [mv-pam-ejb-metier-dao-jpa-eclipselink]:

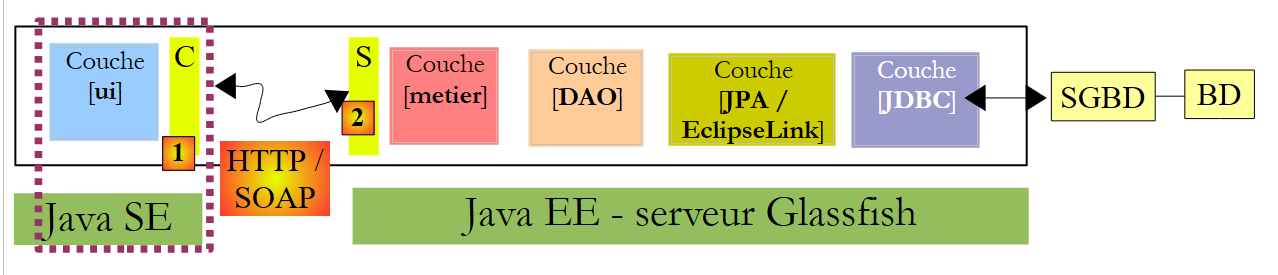

Con la siguiente arquitectura:

la capa [metier] será el servicio web al que se conectará la capa [ui]. Esta clase no necesita implementar una interfaz. Son las anotaciones las que transforman un POJO (objeto Java común y corriente) en un servicio web. La clase [Metier], que implementa la capa [metier] mencionada anteriormente, se transforma de la siguiente manera:


package metier;

...
@WebService
@Stateless()
@TransactionAttribute(TransactionAttributeType.REQUIRED)
public class Metier implements IMetierLocal,IMetierRemote {

  // referencias sobre las capas [DAO]
  @EJB
  private ICotisationDaoLocal cotisationDao = null;
  @EJB
  private IEmployeDaoLocal employeDao=null;
  @EJB
  private IIndemniteDaoLocal indemniteDao=null;


  // obtener la nómina
@WebMethod
  public FeuilleSalaire calculerFeuilleSalaire(String SS,
...
  }

  // lista de empleados
@WebMethod
   public List<Employe> findAllEmployes() {
...
  }
// importante: no hay métodos getter ni setter para los EJB
 }

En la línea 4, la anotación @WebService convierte a la clase [Metier] en un servicio web. Un servicio web expone métodos a sus clientes. Estos deben estar anotados con el atributo @WebMethod.
líneas 19 y 25: los dos métodos de la clase [Metier] se convierten en métodos del servicio web.
línea 29: es importante que se eliminen los getter y setter; de lo contrario, quedarán expuestos en el servicio web y esto provocará errores de seguridad.

NetBeans detecta la adición de estas anotaciones y, a continuación, modifica la naturaleza del proyecto:

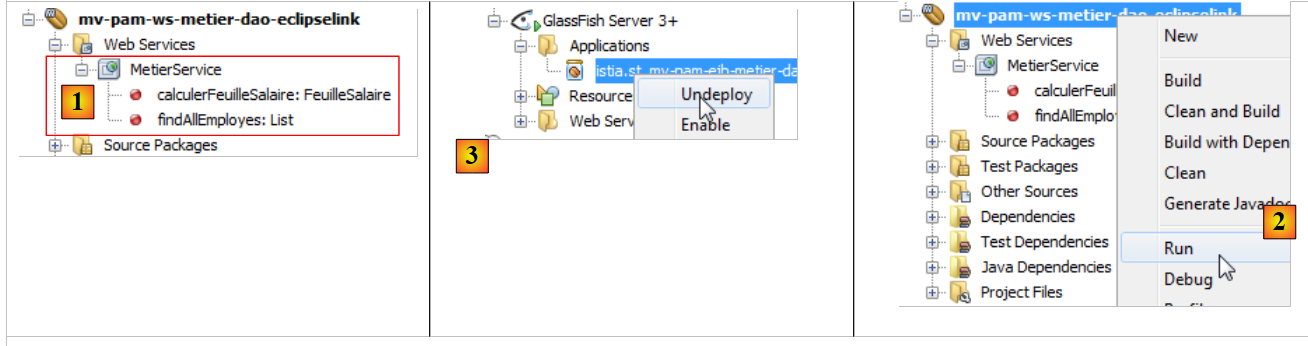

En [1], ha aparecido una estructura de árbol [Web Services] en el proyecto. En ella se encuentra el servicio web Metier y sus dos métodos. La aplicación de servidor se puede implementar en [2]. El servidor MySQL debe estar en ejecución y su base de datos [dbpam_eclipselink] debe existir y estar completa. Es posible que sea necesario eliminar previamente [3] y EJB del proyecto cliente/servidor EJB analizado anteriormente para evitar conflictos de nombres. De hecho, nuestro nuevo proyecto incluye los mismos EJB que los del proyecto anterior.

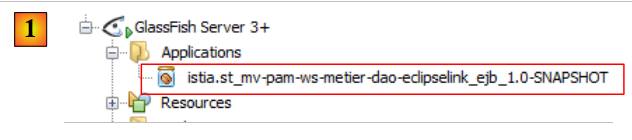

En [1], vemos nuestra aplicación serveur implementada en el servidor Glassfish. Una vez implementado el servicio web, se puede probar:

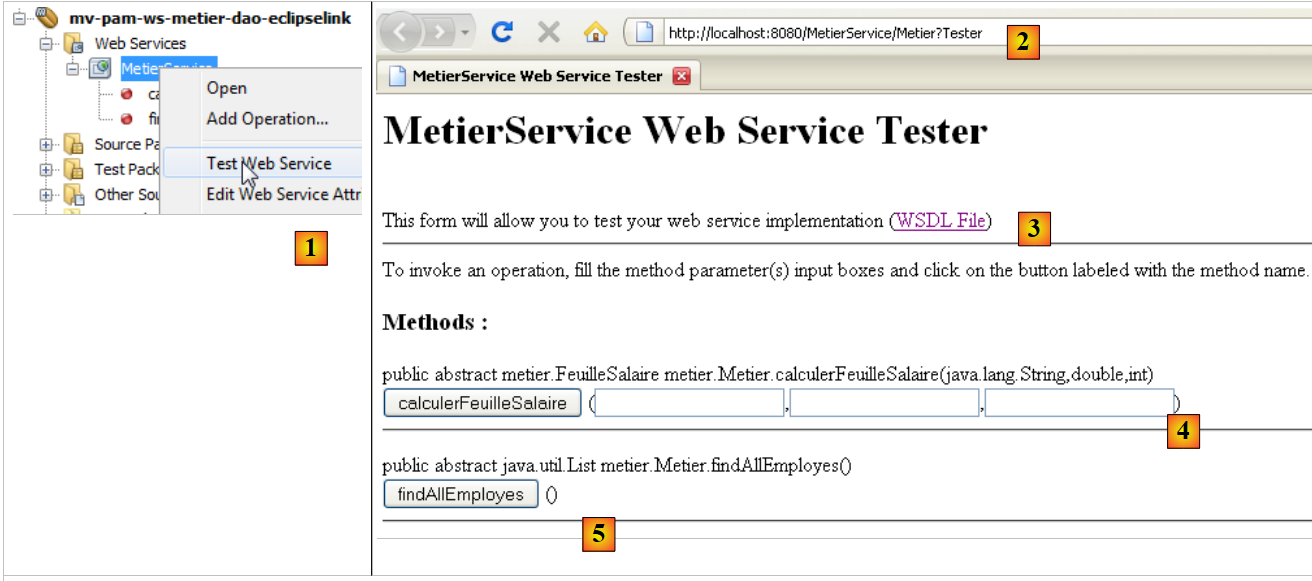

En [1], en el proyecto actual, probamos el servicio web [Metier]
Se puede acceder al servicio web a través de diferentes URL. El URL y el [2] permiten probar el servicio web
en [3], un enlace al archivo XML que define el servicio web. Los clientes del servicio web necesitan conocer el URL de este archivo. A partir de él se genera la capa de cliente (stubs) del servicio web.
En [4,5], un formulario que permite probar los métodos expuestos por el servicio web. Estos se presentan junto con sus parámetros, que el usuario puede definir.

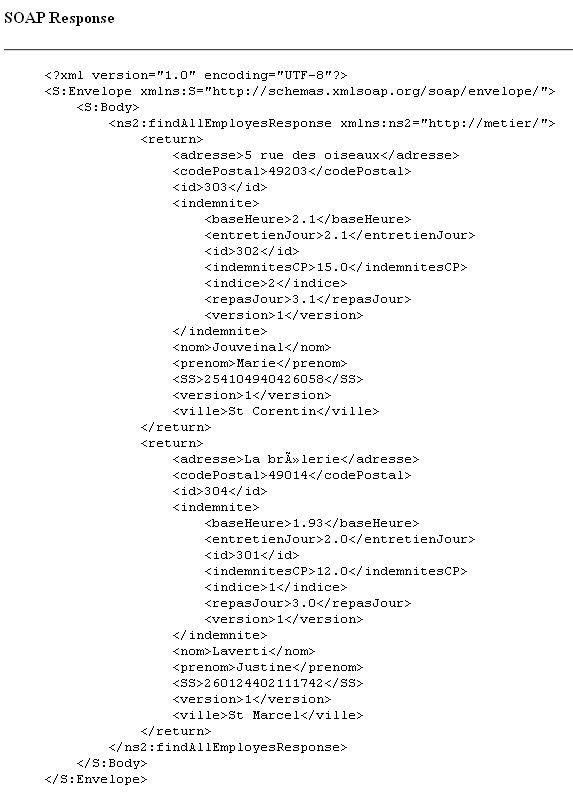

Por ejemplo, probemos el método [findAllEmployes], que no requiere ningún parámetro:

En el ejemplo anterior, probamos el método. A continuación, recibimos la respuesta que se muestra a continuación (vista parcial). En ella aparecen los dos empleados con sus indemnizaciones. Se invita al lector a probar de la misma manera el método [4], pasándole los tres parámetros que requiere.

8.1.2. La parte del cliente

8.1.2.1. El proyecto NetBeans del cliente console

Ahora creamos un proyecto Java de tipo [Java Application] para la parte client de la aplicación. No fue posible (junio de 2012) crear un proyecto Maven para este cliente. Se produce un error, que parece ser conocido en Internet, pero que sigue sin resolverse.

Una vez creado el proyecto, indicamos que será cliente del servicio web que acabamos de implementar en el servidor Glassfish:

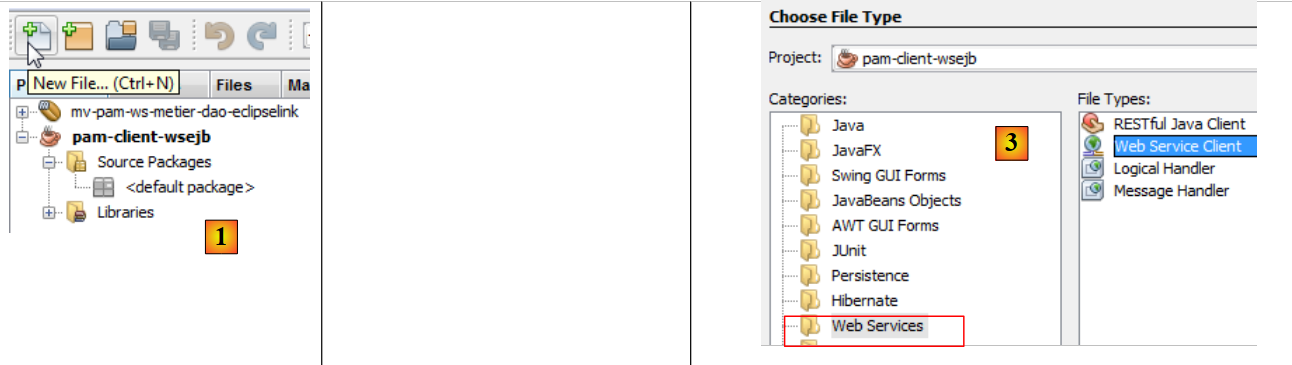

en [2], seleccionamos el nuevo proyecto y presionamos el botón [New File]
en [3], indicamos que queremos crear un cliente de servicio web

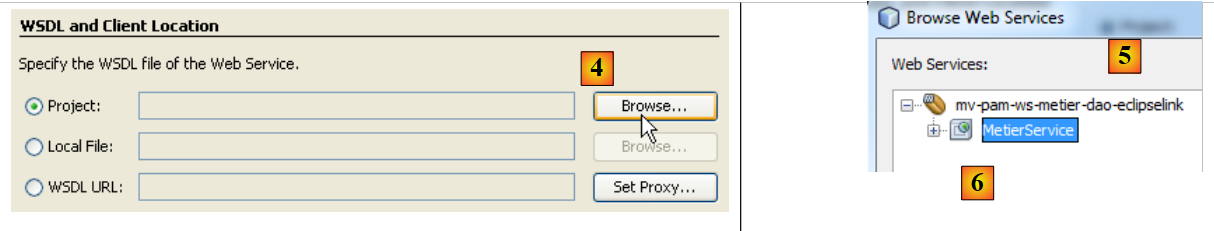

con [4], vamos a designar el proyecto de NetBeans del servicio web
en la ventana [5], se muestran todos los proyectos que tienen una rama [Web Services]; aquí, únicamente el proyecto [mv-pam-ws-metier-dao-eclipselink].
Un proyecto puede implementar varios servicios web. En [6], seleccionamos el servicio web al que queremos conectarnos.

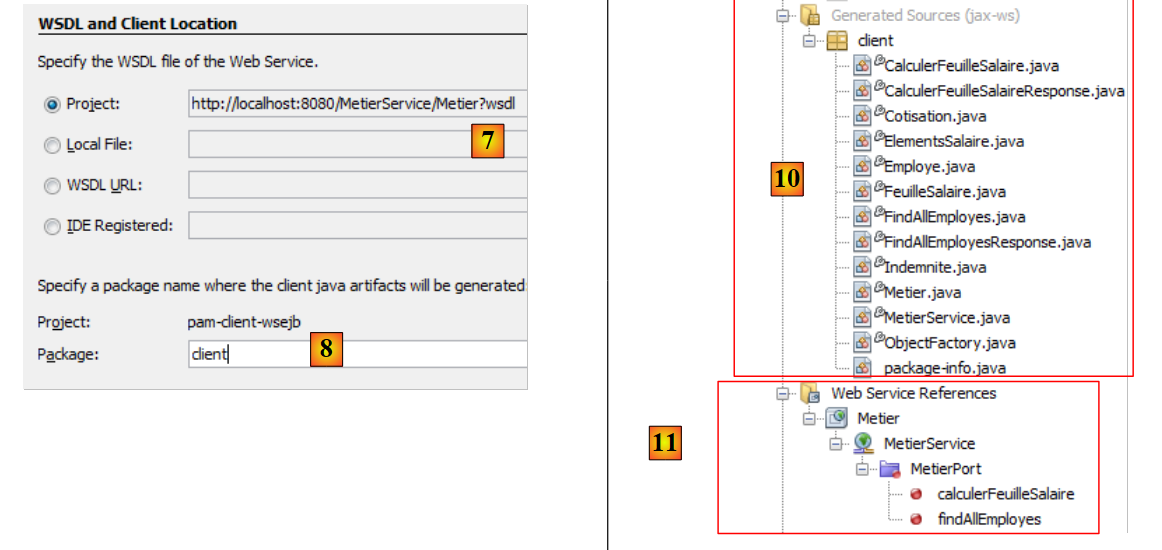

En [7] se muestra la definición del servicio web URL. Esta URL es utilizada por las herramientas de software que generan la capa de cliente que se conectará con el servicio web.

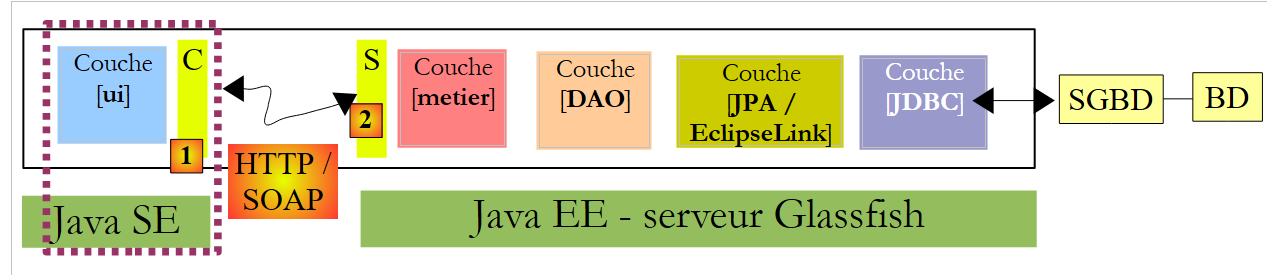

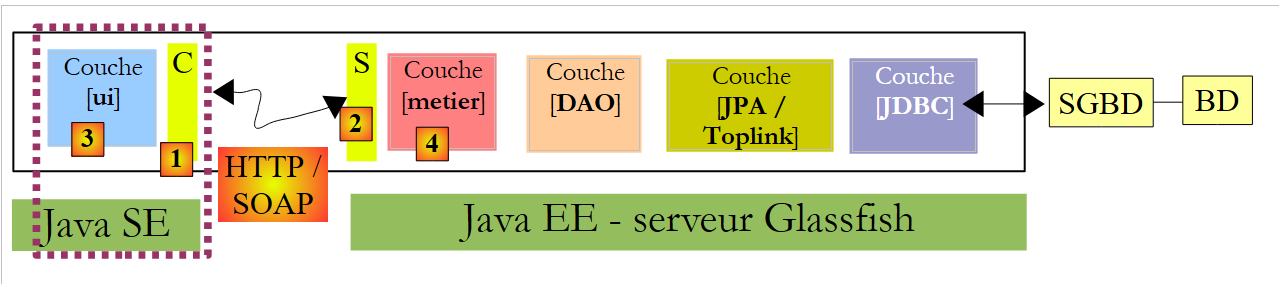

La capa de cliente [C] [1] que se generará está compuesta por un conjunto de clases Java que se colocarán en un mismo paquete. El nombre de este se establece en [8].
Una vez que se completa el asistente de creación del cliente del servicio web con el botón [Finish], se crea la capa [C] mencionada anteriormente.

Esto se refleja en una serie de cambios en el proyecto:

En [10], mencionado anteriormente, aparece una estructura de árbol [Generated Sources] que contiene las clases de la capa [C], las cuales permiten que el cliente [3] se comunique con el servicio web. Esta capa permite que el cliente [3] se comunique con la capa [metier] y [4] como si fuera local y no remota.
En [11], aparece un árbol [Web Service References] que enumera los servicios web para los cuales se ha generado una capa de cliente.

Cabe señalar que en la capa [C] [10] generada, encontramos clases que se han implementado del lado del servidor: Indemnización, Cuota, Empleado, FeuilleSalaire, ElementsSalaire, Metier. Metier es el servicio web y las demás clases son necesarias para dicho servicio. Quizás nos dé curiosidad consultar su código. Veremos que la definición de las clases que, al ser instanciadas, representan objetos manipulados por el servicio, consiste en la definición de los campos de la clase y sus accesores, así como en la adición de anotaciones que permiten la serialización de la clase en un flujo XML. La clase Metier se ha convertido en una interfaz que contiene los dos métodos que han sido anotados con @WebMethod. Cada uno de estos métodos da lugar a dos clases, por ejemplo, [CalculerFeuilleSalaire.java] y [CalculerFeuilleSalaireResponse.java], donde una encapsula la llamada al método y la otra, su resultado. Por último, la clase MetierService es la que permite al cliente tener una referencia al servicio web de negocio remoto:

    @WebEndpoint(name = "MetierPort")
    public Metier getMetierPort() {
        return super.getPort(new QName("http://metier/", "MetierPort"), Metier.class);
}

El método getMetierPort de la línea 2 permite obtener una referencia al servicio web Metier remoto.

8.1.2.2. El cliente de consola del servicio web Metier

Ahora solo nos queda escribir el cliente del servicio web Metier. Copiamos la clase [MainRemote] del proyecto [mv-pam-client-metier-dao-jpa-eclipselink] —que era un cliente de un servidor EJB— al nuevo proyecto.

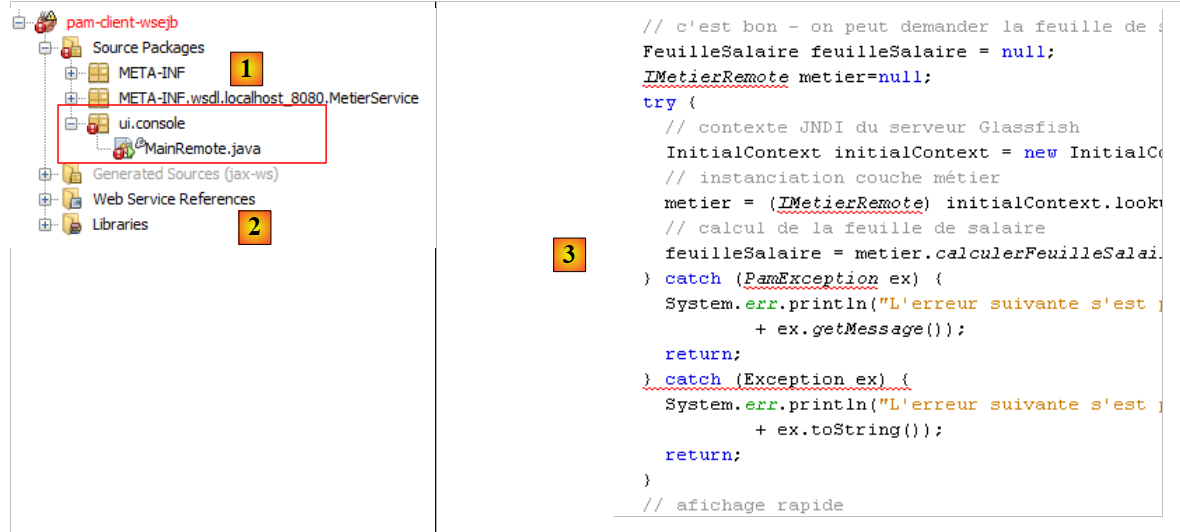

en [1], la clase del cliente del servicio web. La clase [MainRemote] presenta errores. Para corregirlos, comenzaremos por eliminar todas las instrucciones [import] existentes en la clase y las volveremos a generar mediante la opción [Fix Imports]. De hecho, algunas de las clases utilizadas por la clase [MainRemote] ahora forman parte del paquete [client] generado.
En [3], el fragmento de código donde se instancia la capa [metier] es [3]. Esto se hace con el código JNDI para obtener una referencia a un EJB remoto.

Modificamos el código de la siguiente manera:

se elimina el código JNDI
dado que la clase [PamException] no existe del lado del cliente, eliminamos el catch asociado para conservar únicamente el catch en la clase madre [Exception].

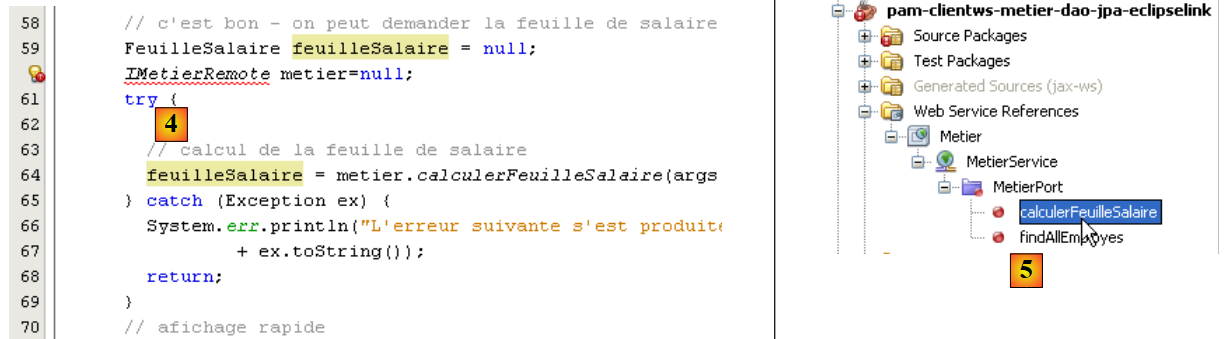

en [4], nos queda obtener una referencia al servicio web remoto [Metier] para poder llamar a su método [calculerFeuilleSalaire].

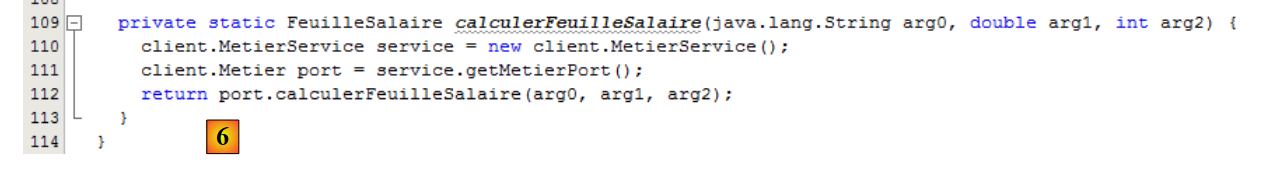

En [5], con el ratón, arrastramos (drag) el método [calculerFeuilleSalaire] del servicio web [Metier] para soltarlo (drop) en [4]. Se genera el código [6]. Este código genérico puede ser adaptado posteriormente por el desarrollador.

En la línea 112, se observa que [calculerFeuilleSalaire] es un método de la clase [client.Metier] (línea 111). Ahora que sabemos cómo obtener la capa [metier], el código anterior se puede reescribir de la siguiente manera:

...
// Todo bien: se puede solicitar la nómina
    FeuilleSalaire feuilleSalaire = null;
    Metier metier = null;
    try {
       // instanciación de la capa [metier]
      metier = new MetierService().getMetierPort();
       // cálculo de la nómina
      feuilleSalaire = metier.calculerFeuilleSalaire(args[0], nbHeuresTravaillées, nbJoursTravaillés);
    } catch (Throwable th) {
       // cadena de excepciones
      System.out.println("Chaîne des exceptions --------------------------------------");
      System.out.println(th.getClass().getName() + ":" + th.getMessage());
      while (th.getCause() != null) {
        th = th.getCause();
        System.out.println(th.getClass().getName() + ":" + th.getMessage());
      }
      System.exit(1);
    }
     // visualización rápida
...

La línea 7 obtiene una referencia al servicio web Metier. Una vez hecho esto, el código de la clase no cambia, salvo que en la línea 10 ya no se maneja la excepción de tipo [Exception], sino el tipo más general Throwable, la clase padre de la clase Exception. Si se produce una excepción, mostramos todas las causas anidadas de esta hasta llegar a la causa original.

Estamos listos para las pruebas:

asegurarnos de que se inicie SGBD MySQL5, que se cree e inicialice la base de datos dbpam_eclipselink
asegurarse de que el servicio web esté implementado en el servidor Glassfish
compilar el cliente (Clean and Build)
configurar la ejecución del cliente

Ejecutar el cliente

Los resultados en la consola son los siguientes:

...
Valeurs saisies :
N° de sécurité sociale de l'employé : 254104940426058
Nombre d'heures travaillées : 150
Nombre de jours travaillés : 20

Informations Employé :
Nom : Jouveinal
Prénom : Marie
Adresse : 5 rue des oiseaux
...

Con la siguiente configuración:

se obtienen los siguientes resultados:

Chaîne des exceptions --------------------------------------
javax.xml.ws.soap.SOAPFaultException:L'employé de n°[xx] est introuvable
com.sun.xml.internal.ws.developer.ServerSideException:L'employé de n°[xx] est introuvable
Java Result: 1

Cabe señalar que, si bien el servicio web [Metier] envía una excepción de tipo [PamException], la excepción que recibe el cliente es de tipo [SOAPFaultException]. Ni siquiera en la cadena de excepciones aparece el tipo [PamException].

8.1.3. El cliente Swing del servicio web Metier

Tarea a realizar: migrar el cliente Swing del proyecto [mv-pam-client-ejb-metier-dao-jpa-eclipselink] al nuevo proyecto para que también sea cliente del servicio web implementado en el servidor Glassfish.

8.2. Servicio web implementado por una aplicación web

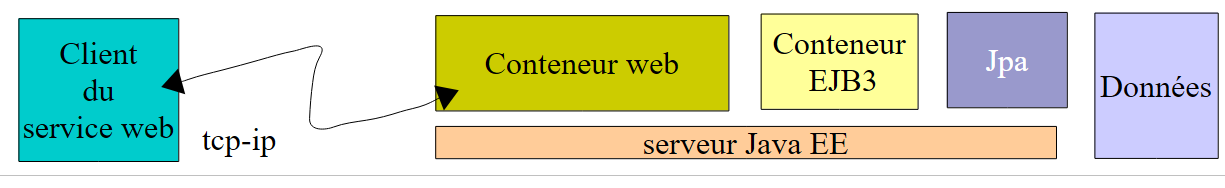

Ahora nos situamos en el contexto de la siguiente arquitectura:

El servicio web es proporcionado por una aplicación web que se ejecuta dentro del contenedor web del servidor Glassfish. Este servicio web se basará en el EJB [Metier], el cual a su vez está implementado en el contenedor EJB3.

8.2.1. La parte del servidor

Creamos una aplicación web:

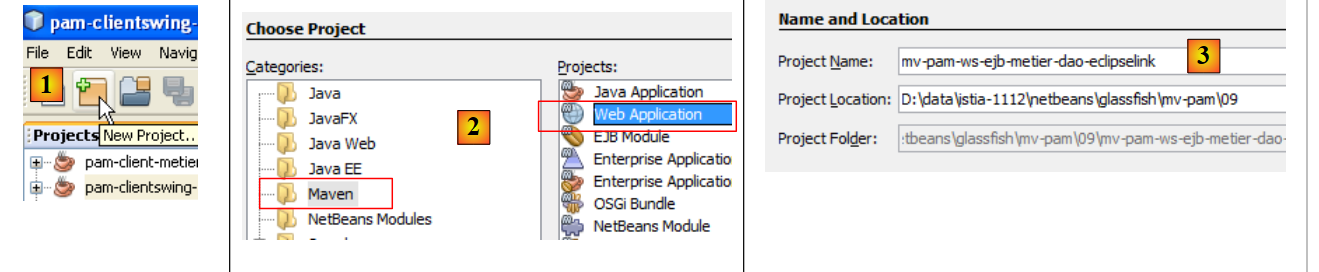

en [1], creamos un nuevo proyecto
en [2]; este proyecto es del tipo [Web Application]
en [3], le damos el nombre de [mv-pam-ws-ejb-metier-dao-eclipselink]

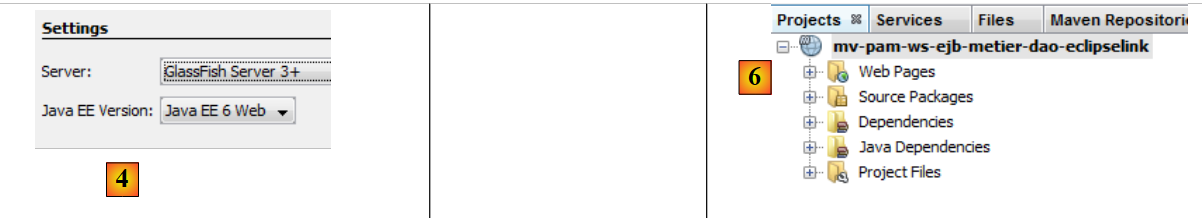

en [4], elegimos la versión de Java EE 6
en [6], el proyecto creado

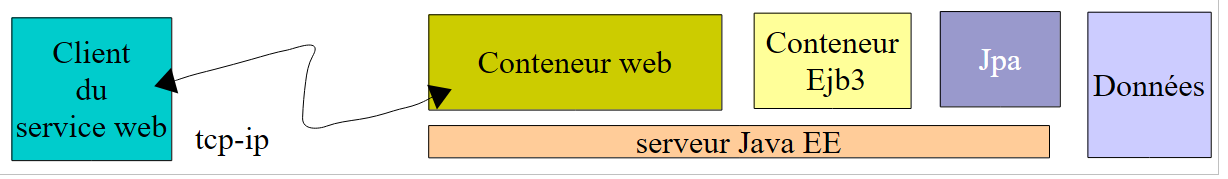

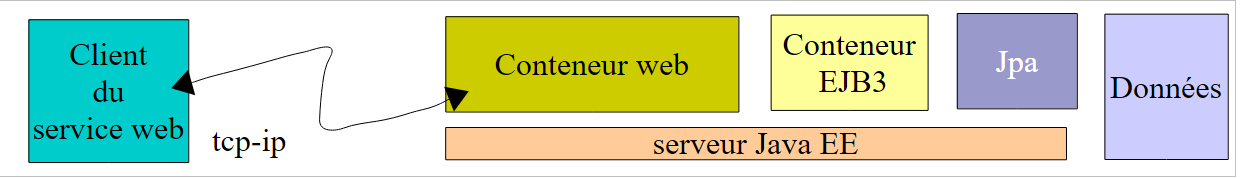

En el diagrama a continuación, la aplicación web creada se ejecutará en el contenedor web. Utilizará el EJB [Metier], el cual, a su vez, se implementará en el contenedor EJB del servidor.

Para que la aplicación web creada tenga acceso a las clases asociadas a EJB y [Metier], agregamos a las bibliotecas de la aplicación web [mv-pam-ws-ejb-metier-dao-eclipselink], la dependencia del servidor EJB [mv-pam-ejb-metier-dao-eclipselink] que ya hemos visto.

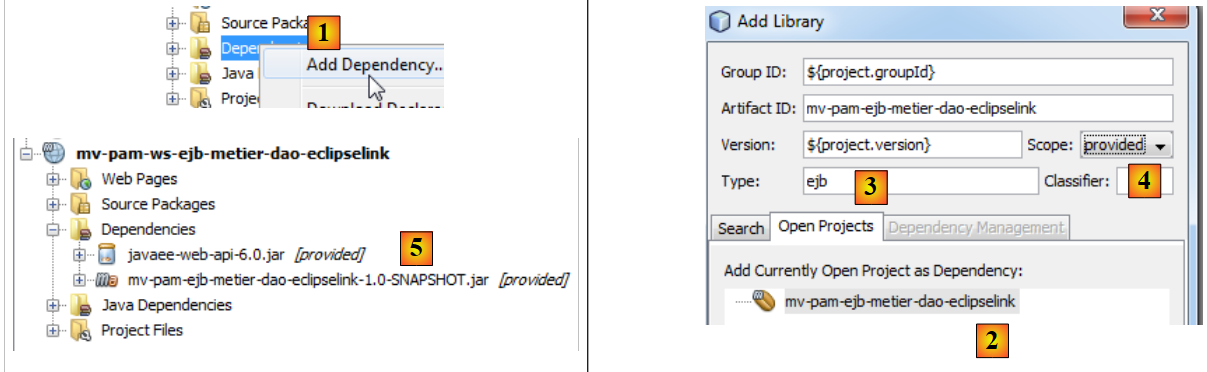

en [1], se agrega un proyecto a las dependencias del proyecto web,
en [2], se selecciona el proyecto [mv-pam-ejb-metier-dao-eclipselink],
en [3], el tipo de la dependencia es ejb,
en [4], el alcance de la dependencia es provided, es decir, que será proporcionada por el entorno de ejecución,
en [5], se ha agregado la dependencia.

Para crear el mismo servicio web que antes, necesitamos:

crear una clase etiquetada como @Webservice
con dos métodos calculerFeuilleSalaire y findAllEmployes etiquetados con @WebMethod

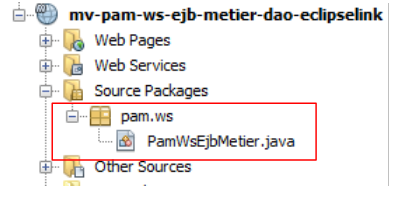

Creamos una clase [PamWsEjbMetier] en un paquete [pam.ws]:

La clase [PamWsEjbMetier] es la siguiente:

package pam.ws;

import java.util.List;
import javax.ejb.EJB;
import javax.jws.WebMethod;
import javax.jws.WebService;
import jpa.Employe;
import metier.FeuilleSalaire;
import metier.IMetier;
import metier.IMetierLocal;

@WebService
public class PamWsEjbMetier implements IMetier{

  @EJB
  private IMetierLocal metier;

  @WebMethod
  public FeuilleSalaire calculerFeuilleSalaire(String SS, double nbHeuresTravaillées, int nbJoursTravaillés) {
    return metier.calculerFeuilleSalaire(SS, nbHeuresTravaillées, nbJoursTravaillés);
  }

  @WebMethod
  public List<Employe> findAllEmployes() {
    return metier.findAllEmployes();
  }

}

líneas 7-10: la clase importa clases del módulo EJB [pam-serveurws-metier-dao-jpa-eclipselink], cuyo proyecto Maven se ha agregado a las dependencias del proyecto.
línea 12: la clase es un servicio web
línea 13: implementa la interfaz IMetier definida en el módulo EJB
líneas 18-19: el método calculerFeuilleSalaire se expone como método del servicio web
líneas 23-24: el método findAllEmployes se expone como método del servicio web
líneas 15-16: la interfaz local de EJB [Metier] se inserta en el campo de la línea 16. Utilizamos la interfaz local porque la aplicación web y el módulo EJB se ejecutan en el mismo JVM.
Líneas 20 y 25: los métodos calculerFeuilleSalaire y findAllEmployes delegan su procesamiento a los métodos del mismo nombre de EJB [Metier]. Por lo tanto, la clase solo sirve para exponer a los clientes remotos los métodos de EJB y [Metier] como métodos de un servicio web.

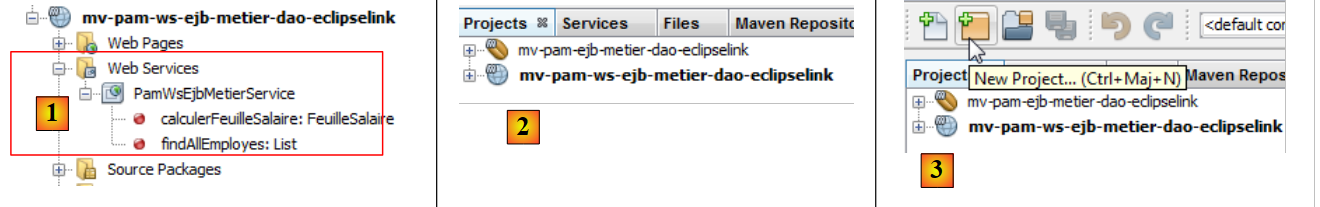

En NetBeans, la aplicación web se reconoce como una que expone un servicio web:

Para implementar el servicio web en el servidor GlassFish, debemos implementar tanto:

el módulo web en el contenedor web del servidor
el módulo EJB en el contenedor EJB del servidor

Para ello, necesitamos crear una aplicación de tipo [Enterprise Application] que implemente ambos módulos al mismo tiempo. Para ello, es necesario que ambos proyectos estén cargados en NetBeans [2].

Una vez hecho esto, creamos un nuevo proyecto [3].

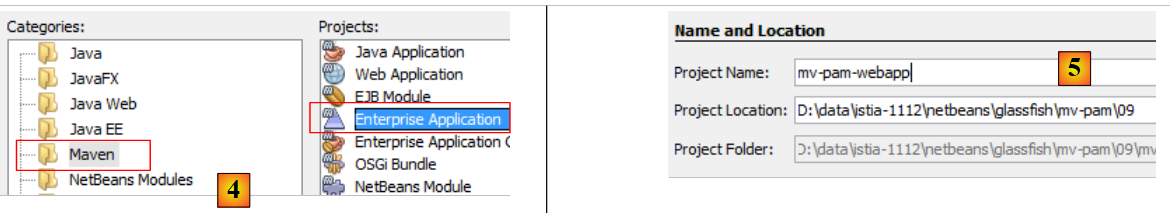

En [4], elegimos un proyecto de tipo [Enterprise Application].
En [5], le damos un nombre al proyecto

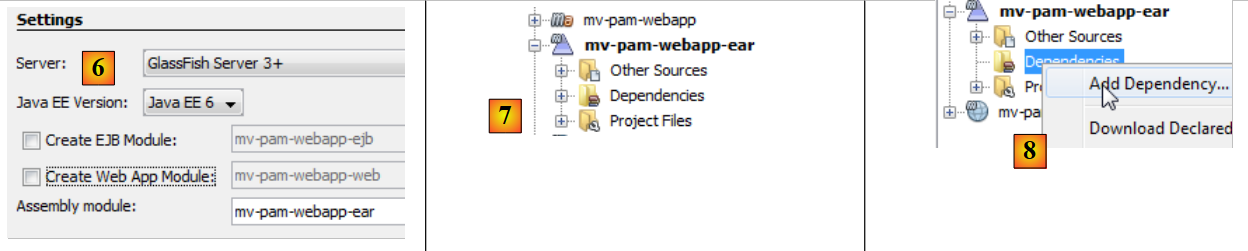

en [6], configuramos el proyecto. La versión de Java EE será Java EE 6. Se puede crear un proyecto empresarial con dos módulos: un módulo EJB y un módulo web. En este caso, el proyecto empresarial encapsulará el módulo web y el módulo EJB, que ya se han creado y cargado en NetBeans. Por lo tanto, no solicitamos la creación de nuevos módulos.
En [7], el proyecto empresarial [mv-pam-webapp-ear] así creado. Al mismo tiempo se creó otro proyecto Maven: [mv-pam-webapp]. No nos ocuparemos de él.

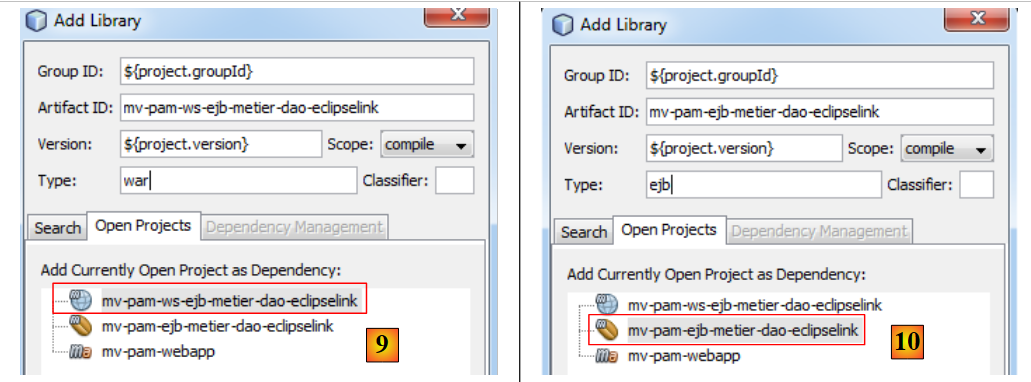

En [8], agregamos dependencias al proyecto empresarial

En [9], agregamos el proyecto web de tipo WAR,
en [10], se agrega el proyecto EJB de tipo EJB,

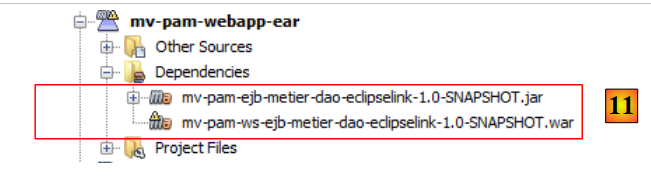

en [11], el proyecto empresarial con sus dos dependencias.

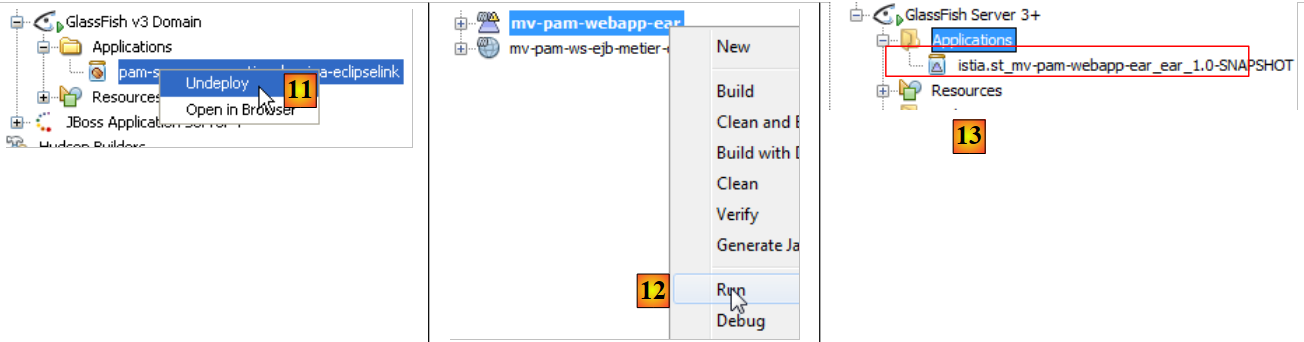

Compilamos el proyecto empresarial mediante un «Clean and Build». Ya casi estamos listos para implementarlo en el servidor GlassFish. Antes de hacerlo, puede ser necesario descargar las aplicaciones que ya están cargadas en el servidor para evitar posibles conflictos de nombres entre EJB y [11]:

El servidor MySQL debe estar en ejecución y la base de datos [dbpam_eclipselink] debe estar disponible y completa. Una vez hecho esto, se puede implementar la aplicación empresarial [12]. En [13], se puede ver que se ha implementado correctamente en el servidor Glassfish.

Podemos probar el servicio web que acabamos de implementar:

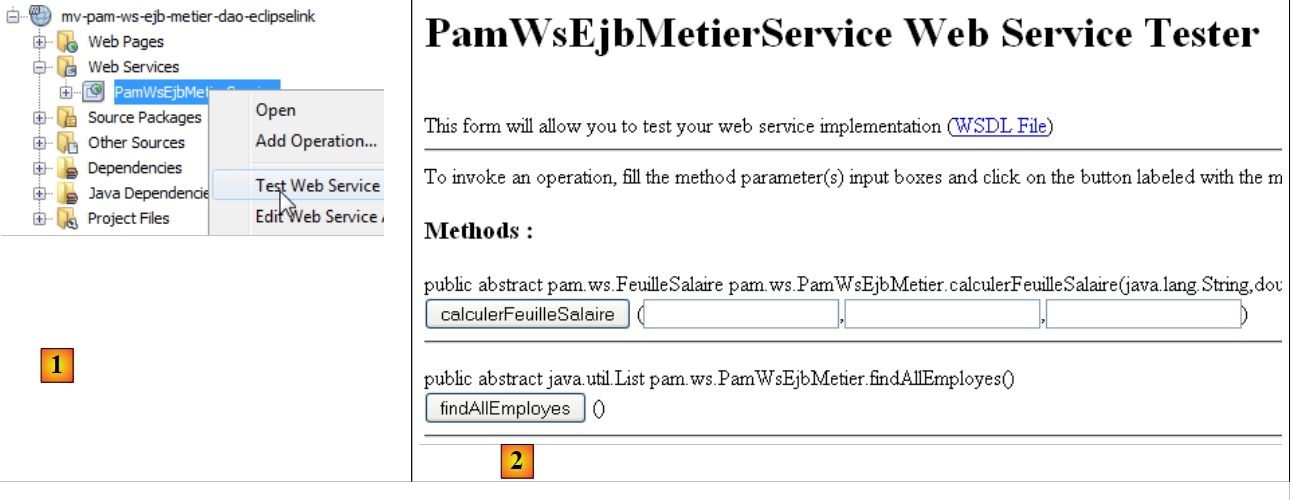

en [1], solicitamos probar el servicio web [PamWsEjbMetier]
en [2], la página de prueba. Dejamos que el lector realice las pruebas.

8.2.2. La parte del cliente

Tarea a realizar: siguiendo el procedimiento descrito en el párrafo 8.1.2.1, crear un cliente de consola para el servicio web anterior.

8.3. Servicio web implementado con Spring y Tomcat

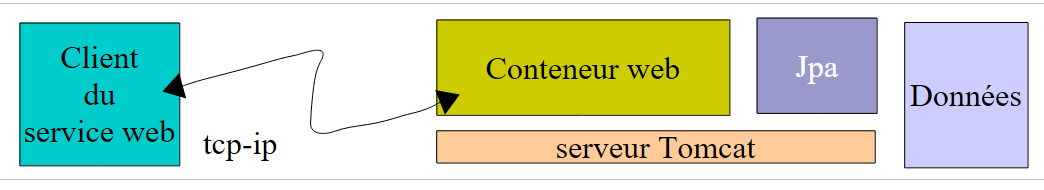

Ahora nos situamos en el marco de la siguiente arquitectura:

El servicio web lo proporciona una aplicación web que se ejecuta dentro del contenedor web del servidor Tomcat. La arquitectura de la aplicación será la siguiente:

Nos basaremos en el proyecto [mv-pam-spring-hibernate] creado en el párrafo 5.11:

8.3.1. La parte del servidor

Creamos una aplicación web de Maven llamada [mv-pam-ws-spring-tomcat] [1]:

Modificamos el archivo [pom.xml] para incluir las siguientes dependencias [2]:


  <dependencies>
    <dependency>
      <groupId>${project.groupId}</groupId>
      <artifactId>mv-pam-spring-hibernate</artifactId>
      <version>${project.version}</version>
    </dependency>
    <!-- Dependencias de Apache CXF -->
    <dependency>
      <groupId>org.apache.cxf</groupId>
      <artifactId>cxf-rt-frontend-jaxws</artifactId>
      <version>2.2.12</version>
    </dependency>
    <dependency>
      <groupId>org.apache.cxf</groupId>
      <artifactId>cxf-rt-transports-http</artifactId>
      <version>2.2.12</version>
    </dependency>
</dependencies>

líneas 3-7: la dependencia del proyecto [spring-pam-jpa-hibernate],
líneas 8-17: las dependencias del marco de trabajo Apache CXF y [http://cxf.apache.org/]. Este facilita la creación de servicios web.

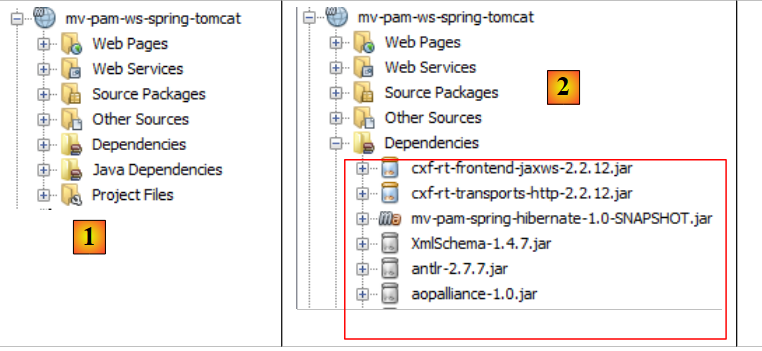

Este archivo [pom.xml] trae consigo numerosas dependencias [2].

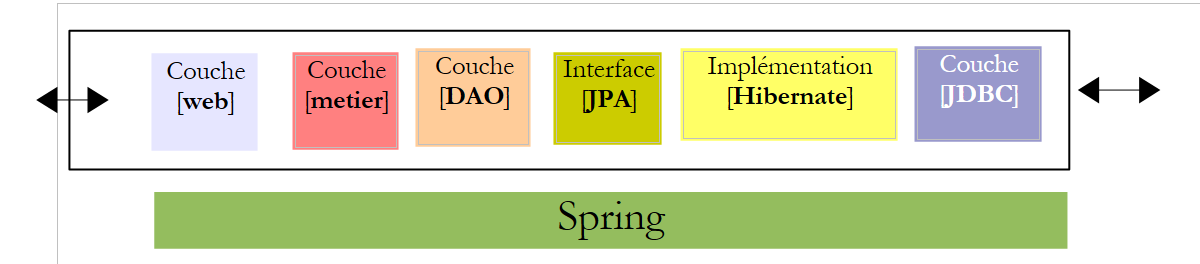

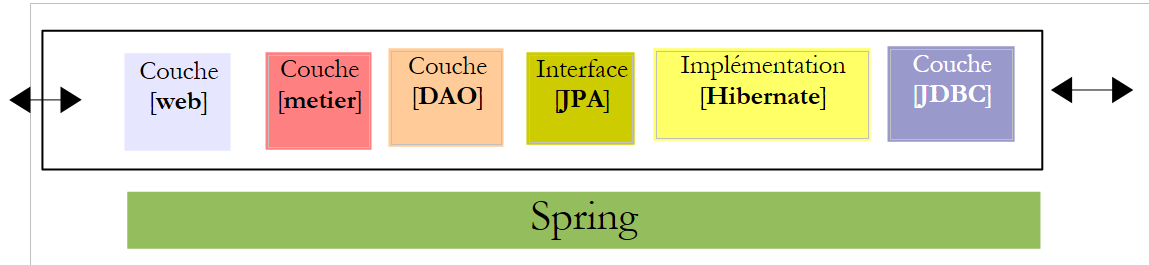

Volvamos a la arquitectura de la aplicación:

Las llamadas al servicio web que vamos a desarrollar son gestionadas por un servlet del marco CXF. Esto se refleja en el archivo [WEB-INF / web.xml] de la siguiente manera:


<?xml version="1.0" encoding="UTF-8"?>
<web-app version="2.5" xmlns="http://java.sun.com/xml/ns/javaee" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-app_2_5.xsd">
  <display-name>mv-pam-ws-spring-tomcat</display-name>
  <listener>
    <listener-class>org.springframework.web.context.ContextLoaderListener</listener-class>
  </listener>
<!--  Configuración de CXF -->
  <servlet>
    <servlet-name>CXFServlet</servlet-name>
    <servlet-class>org.apache.cxf.transport.servlet.CXFServlet</servlet-class>
    <load-on-startup>1</load-on-startup>
  </servlet>
  <servlet-mapping>
    <servlet-name>CXFServlet</servlet-name>
    <url-pattern>/ws/*</patrón-de-URL>
  </servlet-mapping>
  <session-config>
    <session-timeout>
      30
    </session-timeout>
  </session-config>
  <welcome-file-list>
    <welcome-file>index.jsp</welcome-file>
  </welcome-file-list>
</web-app>

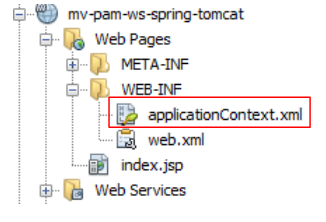

El marco CXF depende de Spring. Líneas 4-6: se declara un listener. La clase correspondiente se cargará al mismo tiempo que la aplicación web. Utilizará el archivo de configuración de Spring [WEB-INF / applicationContext.xml]:

líneas 8-12: el servlet CXF que gestionará las llamadas al servicio web que vamos a crear,
líneas 13-16: las solicitudes URL procesadas por el servlet CXF serán del tipo /ws/*. Las demás no serán procesadas por CXF.

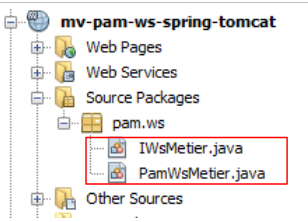

Para definir el servicio web, definimos una interfaz y su implementación:

La interfaz [IWsMetier] será la siguiente:


package pam.ws;

import javax.jws.WebService;
import metier.IMetier;

@WebService
public interface IWsMetier extends IMetier{

}

línea 7: la interfaz [IWsMetier] deriva de la interfaz [IMetier] de la capa [métier] del proyecto [mv-pam-spring-hibernate],
línea 6: la interfaz [IWsMetier] es la de un servicio web.

La clase de implementación de esta interfaz es la siguiente:


package pam.ws;

import java.util.List;
import javax.jws.WebMethod;
import javax.jws.WebService;
import jpa.Employe;
import metier.FeuilleSalaire;
import metier.IMetier;

@WebService
public class PamWsMetier implements IWsMetier {

  // capa de negocio
  private IMetier metier;

  // constructor
  public PamWsMetier(){

  }

  @WebMethod
  public FeuilleSalaire calculerFeuilleSalaire(String SS, double nbHeuresTravaillees, int nbJoursTravailles) {
    return metier.calculerFeuilleSalaire(SS, nbHeuresTravaillees, nbJoursTravailles);
  }

  @WebMethod
  public List<Employe> findAllEmployes() {
    return metier.findAllEmployes();
  }

  // getters y setters

  public void setMetier(IMetier metier) {
    this.metier = metier;
  }

}

línea 11: la clase [PamWsMetier] implementa la interfaz definida anteriormente,
línea 10: define la clase como un servicio web,
línea 14: Spring inyectará la capa [métier],
líneas 21 y 26: la anotación @WebMethod convierte un método en un método expuesto por el servicio web,
líneas 23 y 28: los métodos se implementan utilizando la capa [métier].

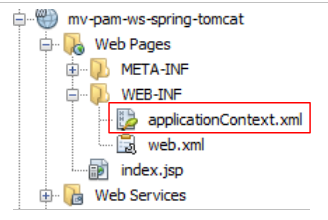

Nos queda por definir el contenido del archivo de configuración de Spring [applicationContext.xml]:

Su contenido es el siguiente:


<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xmlns:jaxws="http://cxf.apache.org/jaxws"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
       http://www.springframework.org/schema/beans/spring-beans-2.0.xsd
       http://www.springframework.org/schema/tx
       http://www.springframework.org/schema/tx/spring-tx-2.0.xsd
       http://cxf.apache.org/jaxws
       http://cxf.apache.org/schemas/jaxws.xsd">

  <!-- Apache CXF -->
  <import resource="classpath:META-INF/cxf/cxf.xml" />
  <import resource="classpath:META-INF/cxf/cxf-extension-soap.xml" />
  <import resource="classpath:META-INF/cxf/cxf-servlet.xml" />

  <!-- capas inferiores -->
  <import resource="classpath:spring-config-metier-dao.xml" />

  <!-- servicio web -->
  <bean id="wsMetier" class="pam.ws.PamWsMetier">
    <property name="metier" ref="metier"/>
  </bean>
  <jaxws:endpoint id="wsmetier"
                  implementor="#wsMetier"
                  address="/metier">
  </jaxws:endpoint>

</beans>

líneas 13-15: se importan los archivos de configuración de Apache CXF. Estos se buscan en el Classpath del proyecto (atributo classpath:),
líneas 4, 9 y 10: se declaran los espacios de nombres específicos de Apache CXF,
línea 18: se importa el archivo de configuración de Spring del proyecto [mv-pam-spring-hibernate],
líneas 21-23: definen el bean del servicio web con su dependencia de la capa [métier] (línea 22),
líneas 24-27: definen el servicio web en sí,
- línea 25: el bean de Spring que implementa el servicio web es el definido en la línea 21;
- línea 26: define la ruta URL en la que estará disponible el servicio web, en este caso /metier. Combinada con el formato que deben tener las URL procesadas por Apache CXF (véase el archivo web.xml), esta URL se convierte en /ws/metier.

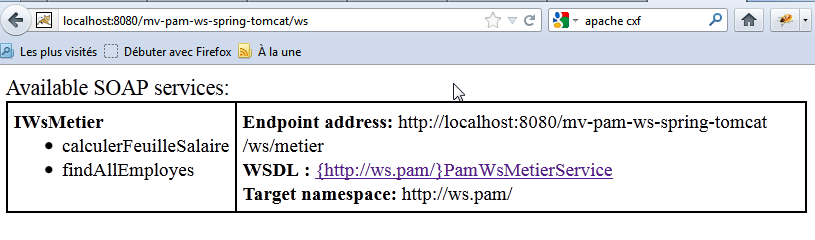

Nuestro proyecto está listo para ejecutarse. Lo ejecutamos (Run) y solicitamos el URL [http://localhost:8080/mv-pam-ws-spring-tomcat/ws] en un navegador:

La página muestra todos los servicios web implementados. En este caso, solo hay uno. Seguimos el enlace WSDL:

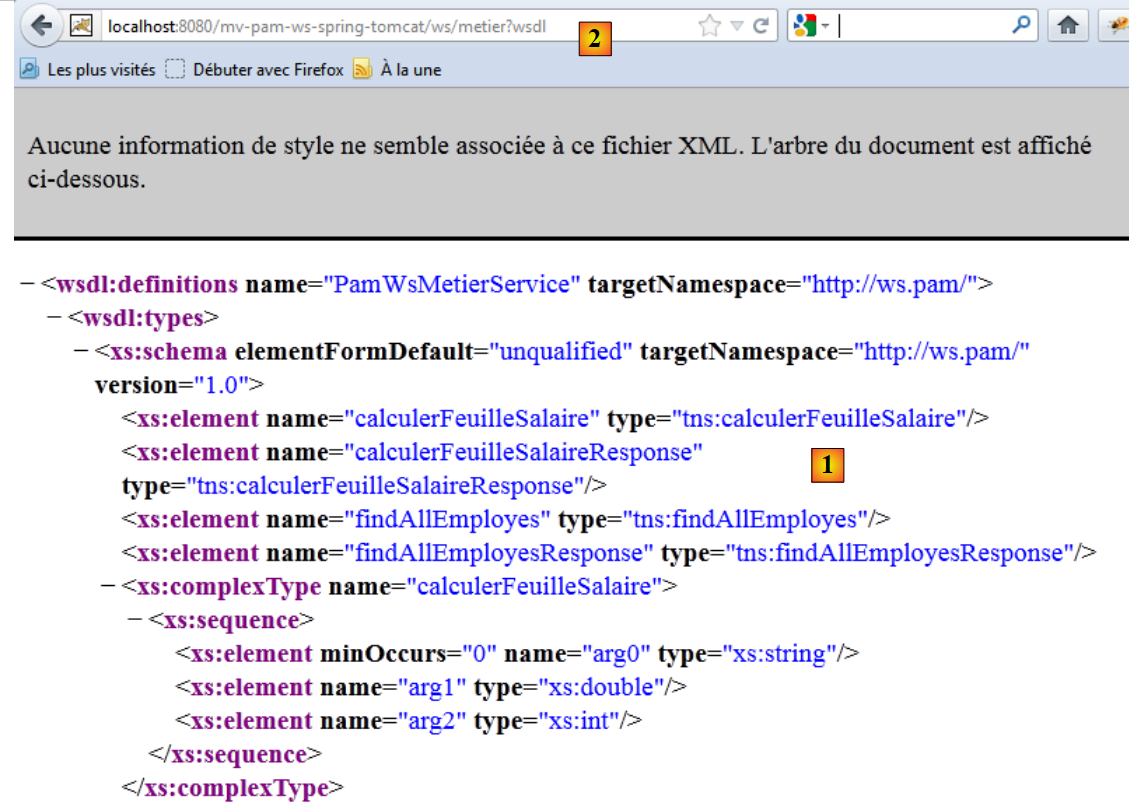

El texto que se muestra, [1], corresponde a un archivo XML que define las funcionalidades del servicio web, cómo invocarlo y qué respuestas envía. Cabe destacar el URL [2] de este archivo WSDL. Todos los clientes del servicio web necesitan conocerlo.

8.3.2. La parte del cliente

Tarea a realizar: siguiendo el procedimiento descrito en el párrafo 8.1.2.1, crear un cliente de consola para el servicio web anterior.

Nota: para indicar el URL del archivo WSDL del servicio web, se procederá de la siguiente manera:

Se asignará a [3] el valor de URL que se había anotado anteriormente como [2].
