5. Caso práctico con Oracle Database Express Edition 11g Versión 2

5.1. Instalación de las herramientas

Las herramientas que se deben instalar son las siguientes:

  • el SGBD: [http://www.oracle.com/technetwork/products/express-edition/downloads/index.html];
  • una herramienta de administración: EMS SQL Manager for Oracle Freeware [http://www.sqlmanager.net/fr/products/oracle/manager/download];
  • un cliente de Oracle para .NET: ODAC 11.2 Release 5 (11.2.0.3.20) con Oracle Developer Tools para Visual Studio: [http://www.oracle.com/technetwork/developer-tools/visual-studio/downloads/index.html].

En los siguientes ejemplos, el usuario «system» tiene la contraseña «system».

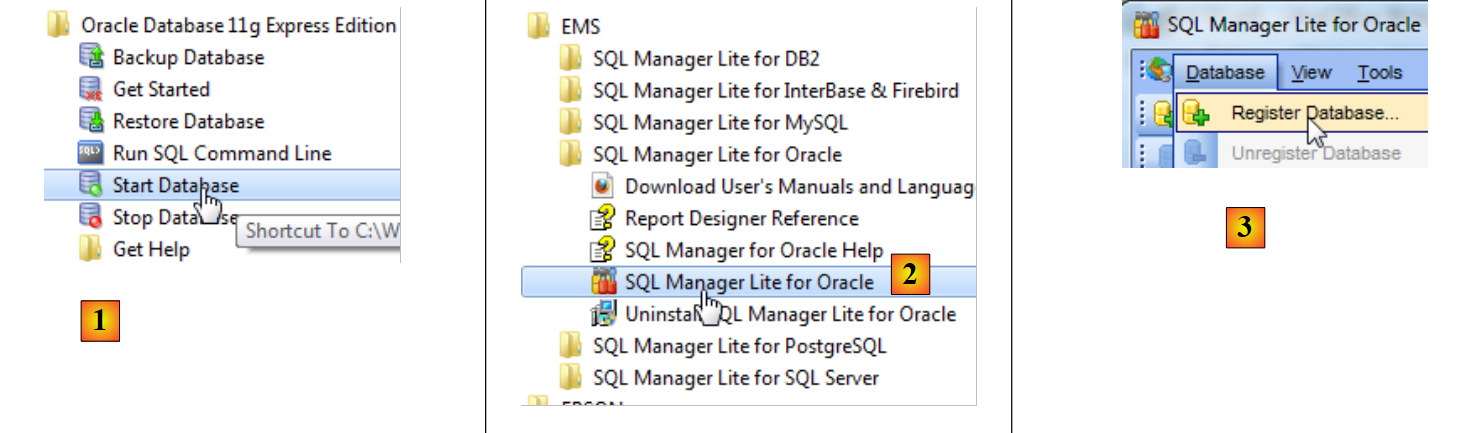

Iniciemos Oracle [1] y luego la herramienta [SQL Manager Lite for Oracle], con la cual administraremos SGBD y [2].

  • En [3], nos conectamos a una base de datos existente;

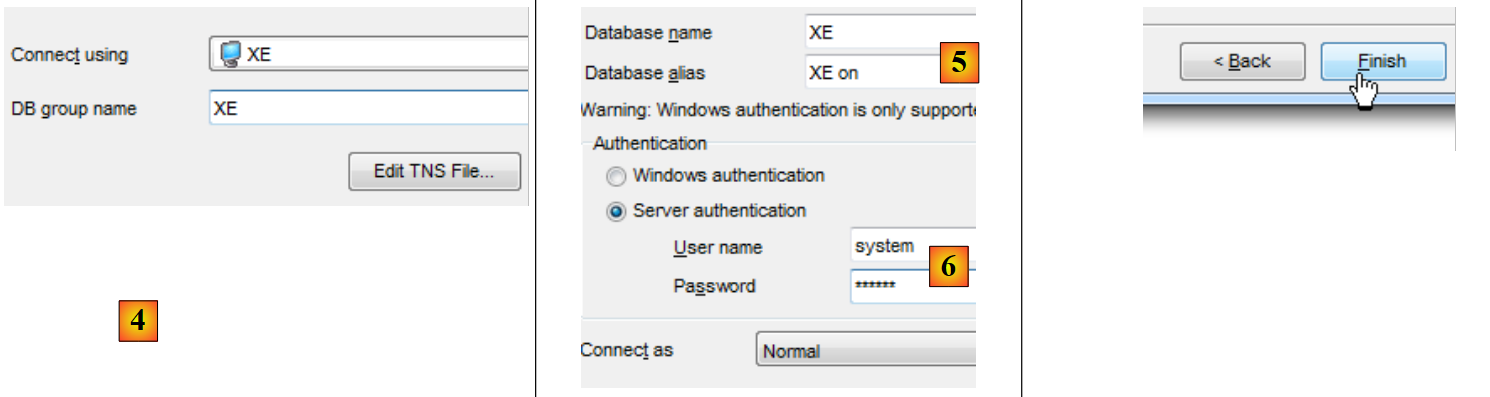

  • en [4], utilizamos el servicio de Oracle XE para conectarnos;
  • en [5], indicamos el nombre de la base de datos XE;
  • en [6], nos conectamos como system / system;
  • en [7], finalizamos el asistente;

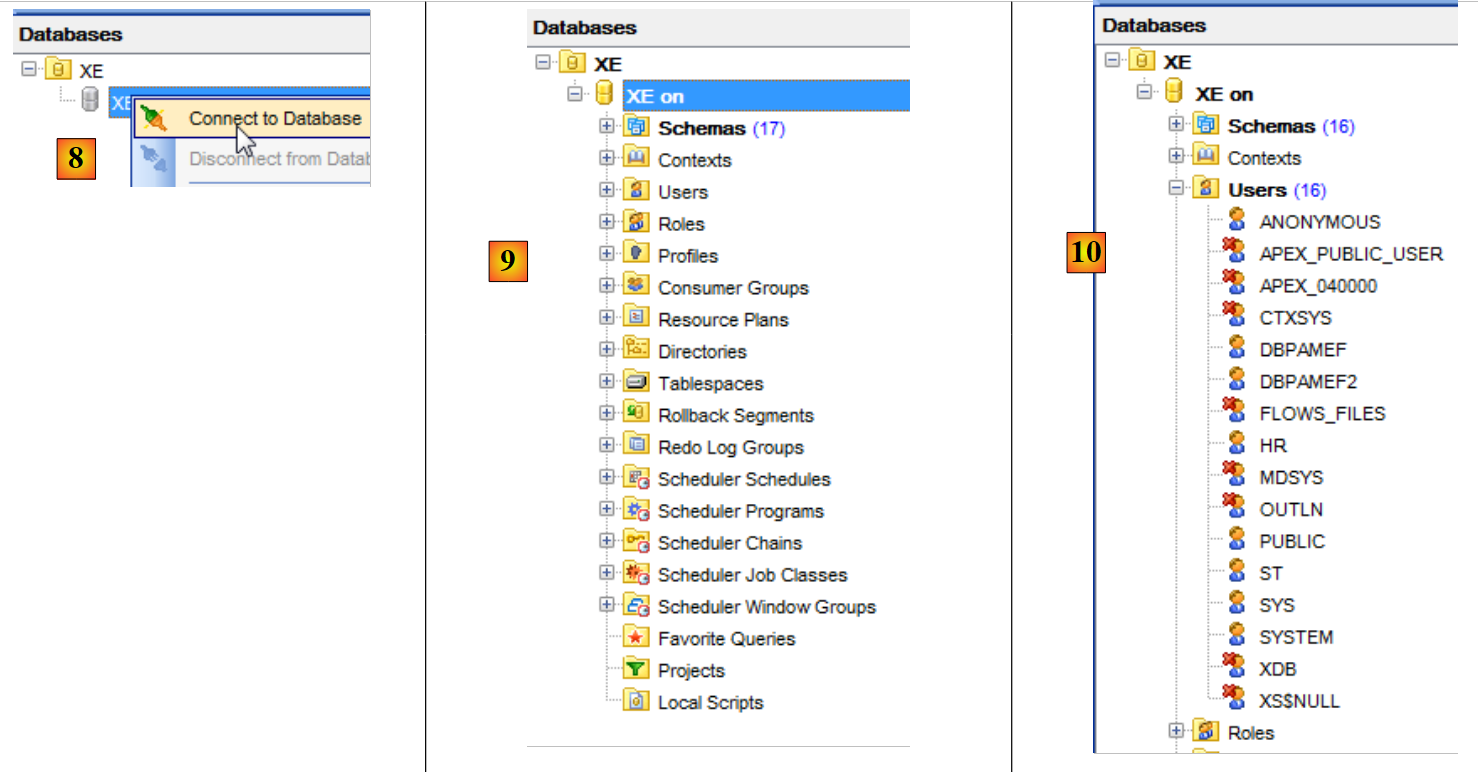

  • en [8], se inicia sesión en la base de datos;
  • en [9], ya estamos conectados;
  • como nos hemos conectado como el usuario system / system, que cuenta con derechos ampliados, podremos, por ejemplo, administrar los usuarios [10];

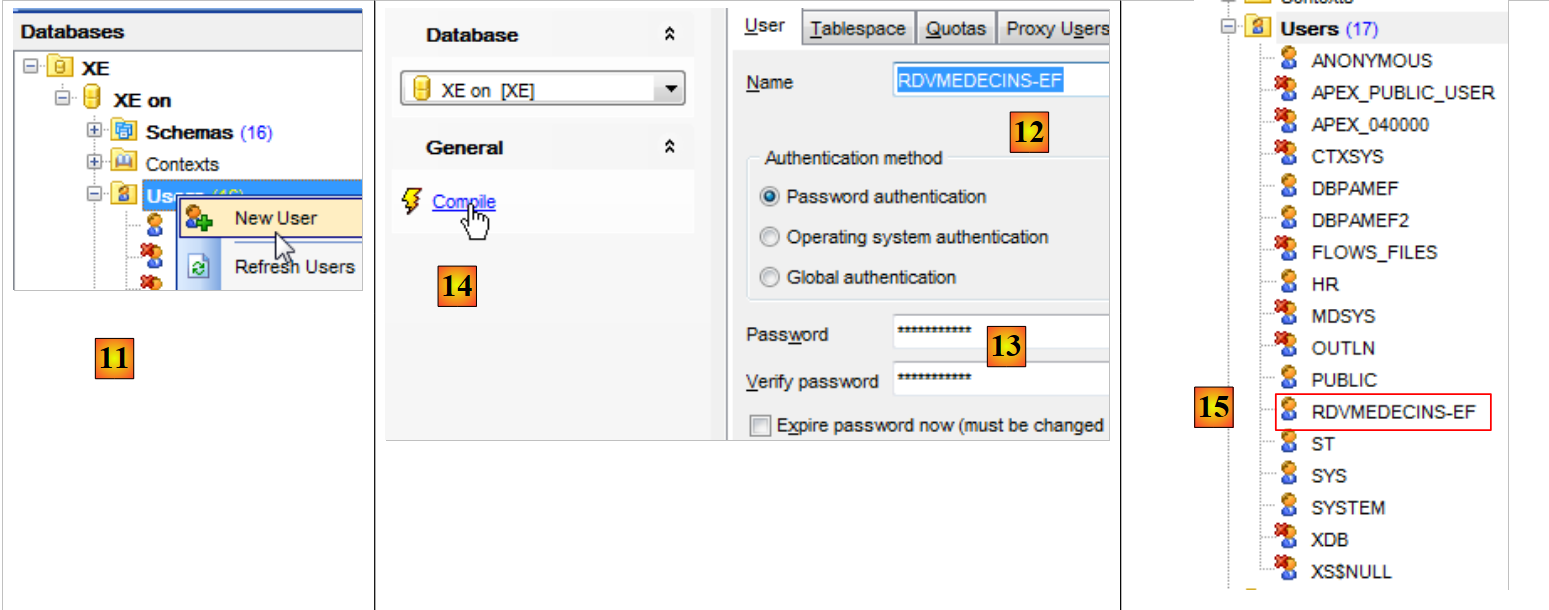

  • en [11], creamos un nuevo usuario;
  • en [12], se llamará [RDVMEDECINS-EF];
  • en [13], y tendrá la contraseña rdvmedecins;
  • en [14], se confirma la creación del usuario;
  • en [15], el usuario ha sido creado;

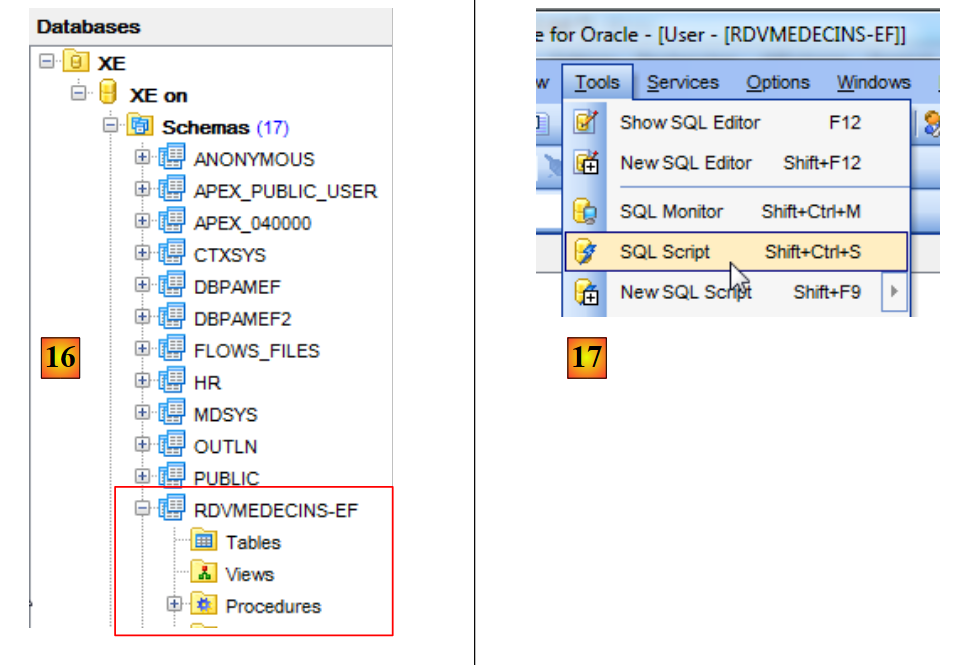

  • en [16], el usuario [RDVMEDECINS-EF] también es un esquema de base de datos;
  • en [17], el usuario, tal como se creó, no tiene suficientes derechos. Le otorgamos derechos mediante un script SQL;

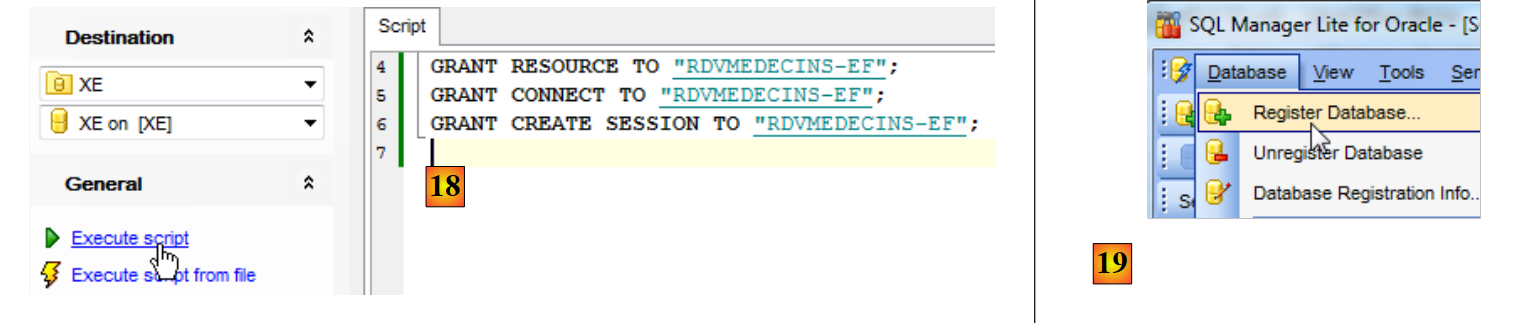

  • en [18], el script ejecutado;
  • en [19], intentaremos iniciar sesión con la identidad de [RDVMEDECINS-EF] para ver qué puede hacer. Para ello, comenzamos por registrar una nueva base de datos en [EMS Manager];

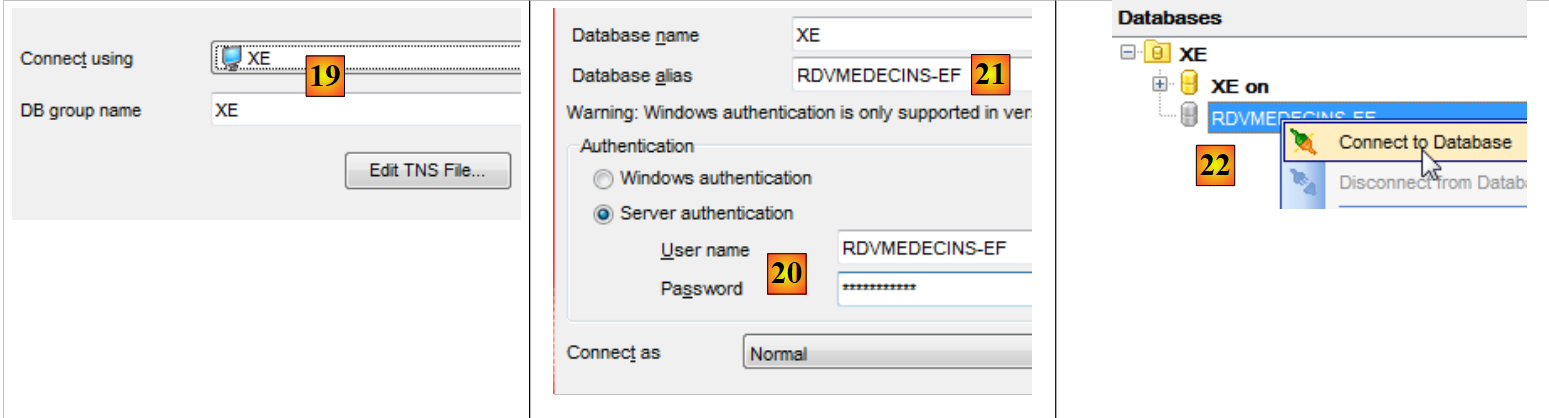

  • en [19], nos conectamos a través del servicio XE;
  • en [20], nos conectamos con la identidad RDVMEDECINS-EF / rdvmedecins;
  • en [21], se asigna un alias que refleja el nombre del usuario que ha iniciado sesión;
  • en [22], se inicia sesión en Oracle con la información proporcionada;

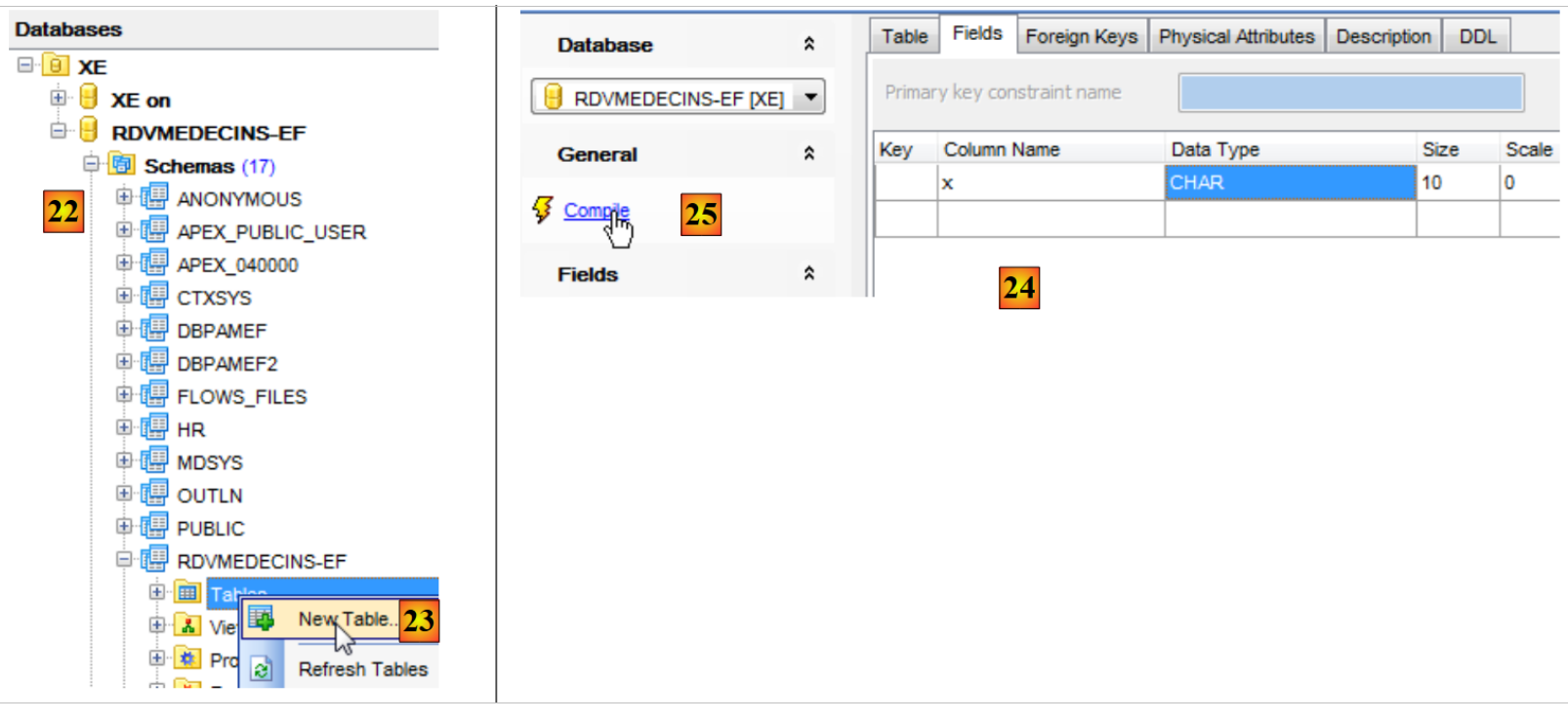

  • En [22], logramos conectarnos;
  • en [23], intentamos crear una tabla en el esquema [RDVMEDECINS-EF];
  • en [24], se define una tabla cualquiera;
  • en [25], se valida su definición;

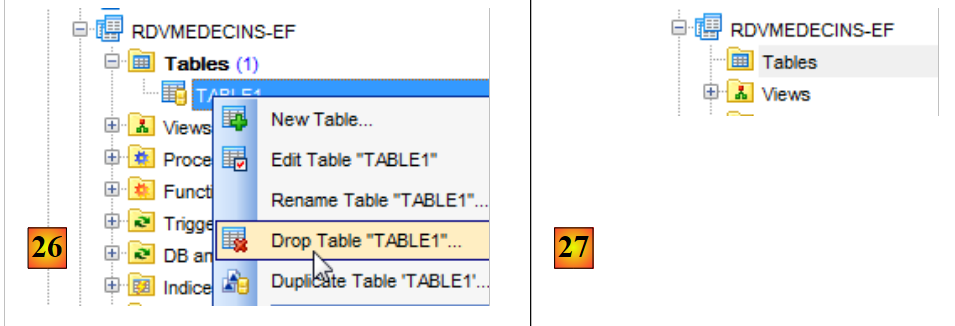

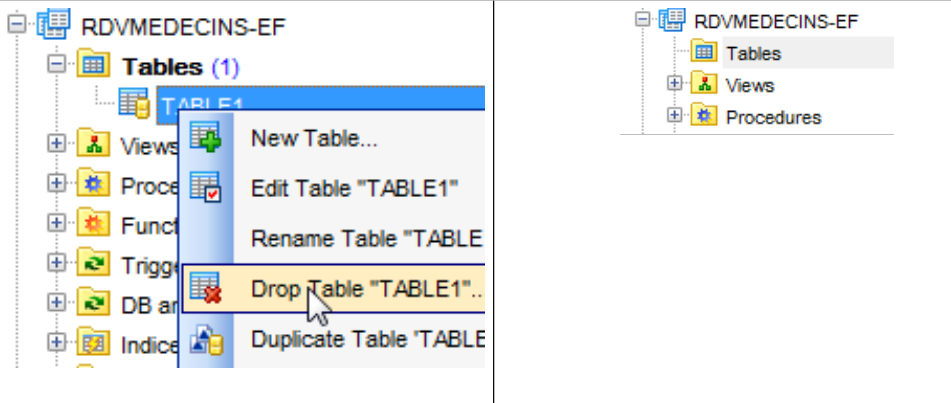

  • en [26], la tabla se ha creado. La eliminamos;
  • en [27], ya se ha eliminado.

Ahora que contamos con un usuario con los derechos suficientes, crearemos el proyecto VS 2012, el cual generará las tablas del esquema [RDVMEDECINS-EF] a partir de la definición de las entidades.

5.2. Creación de la base de datos a partir de las entidades

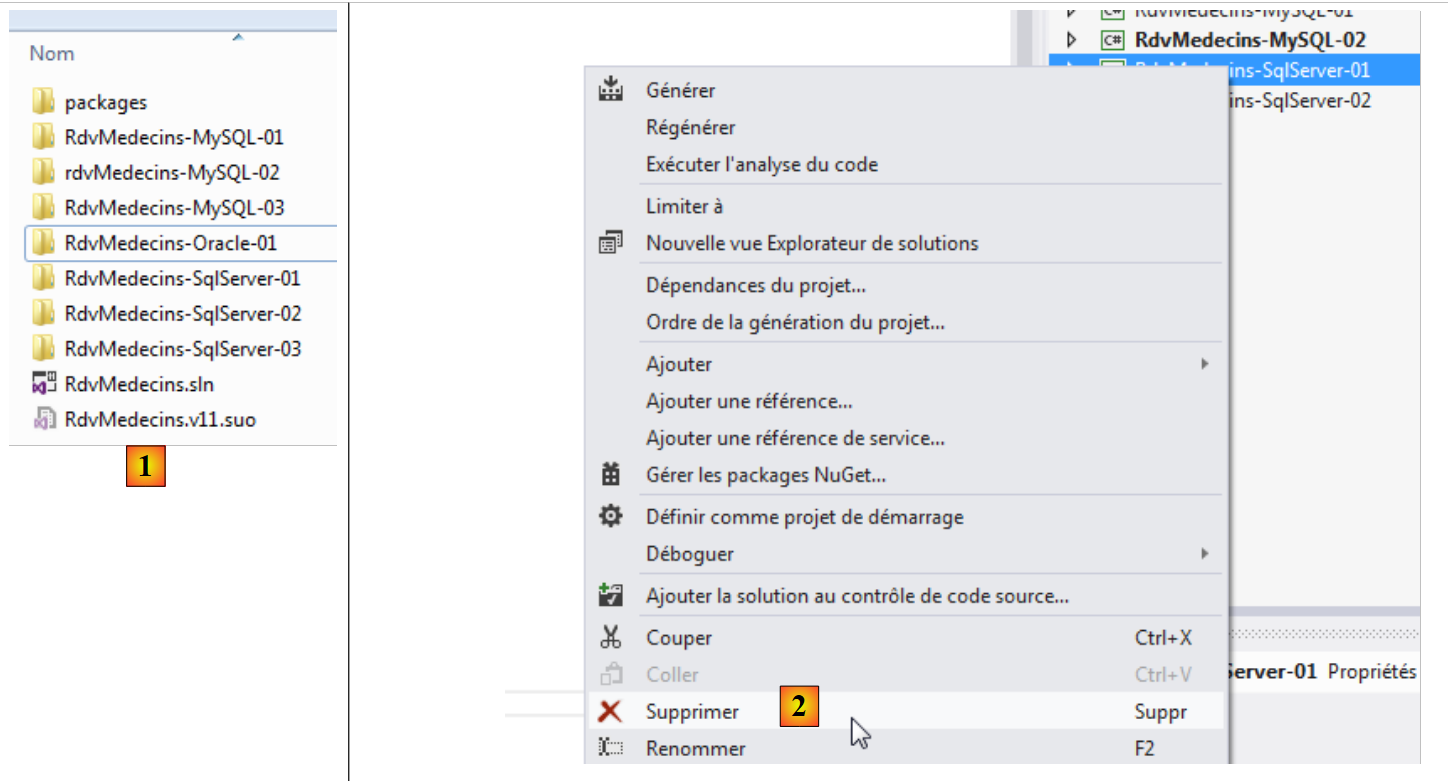

Comenzamos duplicando la carpeta del proyecto [RdvMedecins-SqlServer-01] en [RdvMedecins-Oracle-01] y [1]:

  • en [2]; en VS 2012, eliminamos el proyecto [RdvMedecins-SqlServer-01] de la solución;

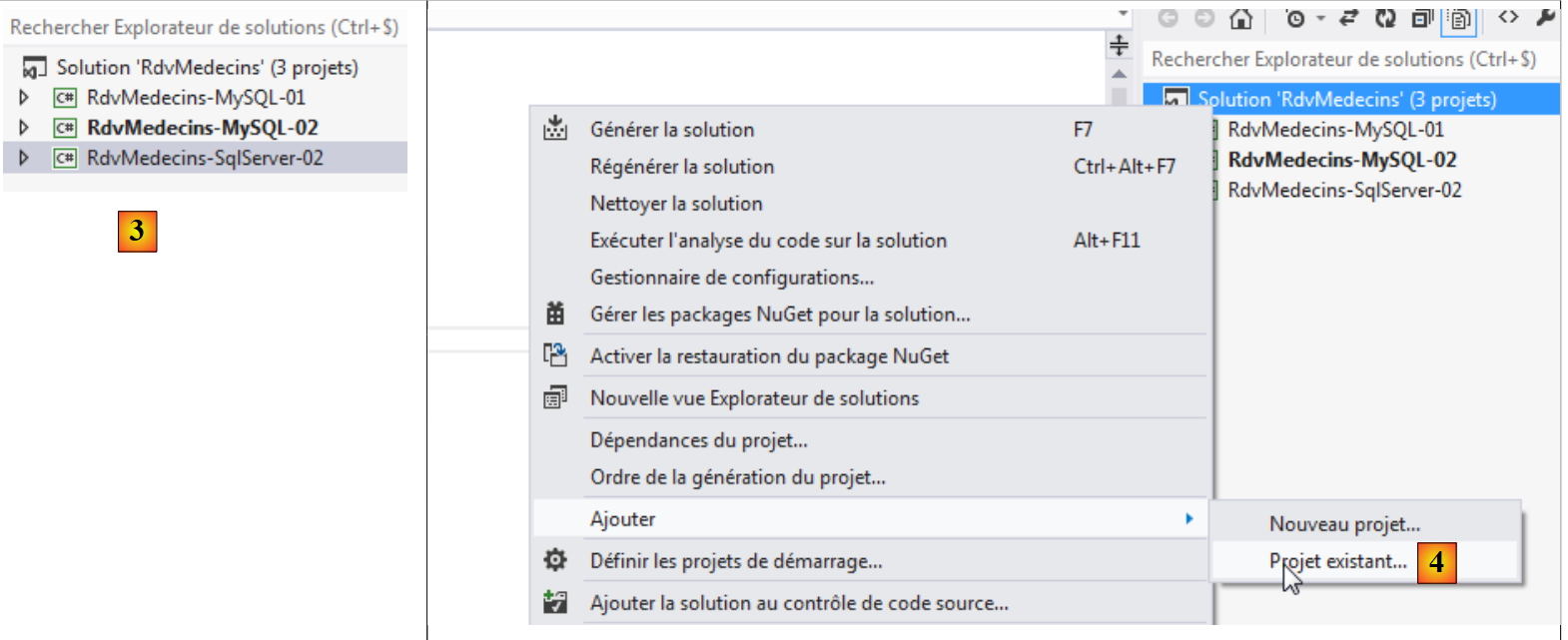

  • en [3], el proyecto se ha eliminado;

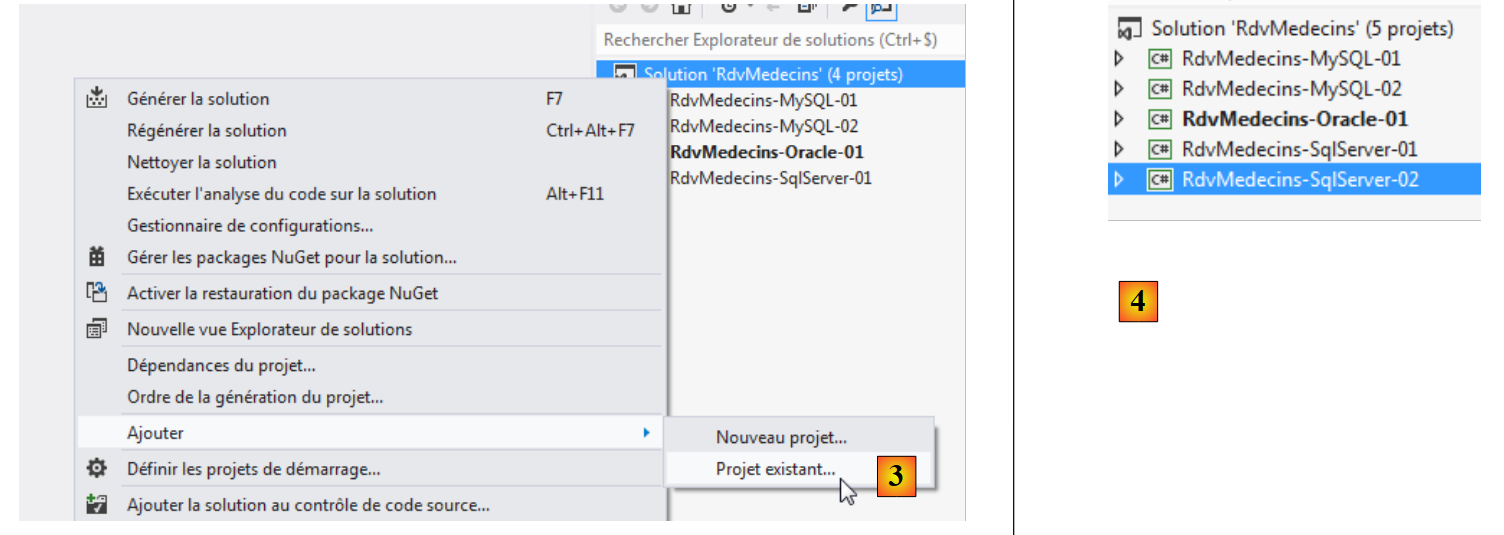

  • en [4], se agrega otro. Este se encuentra en la carpeta [RdvMedecins-Oracle-01] que creamos anteriormente;

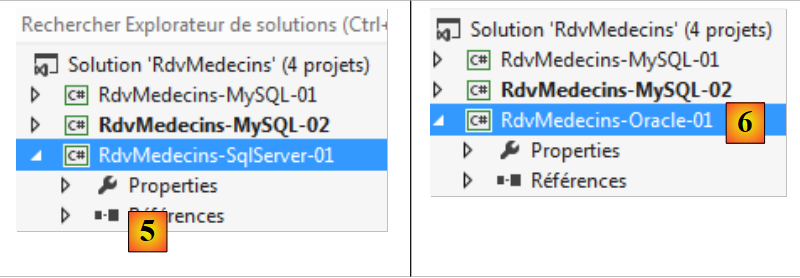

  • en [5], el proyecto cargado se llama [RdvMedecins-SqlServer-01];
  • en [6], cambiamos su nombre a [RdvMedecins-Oracle-01]

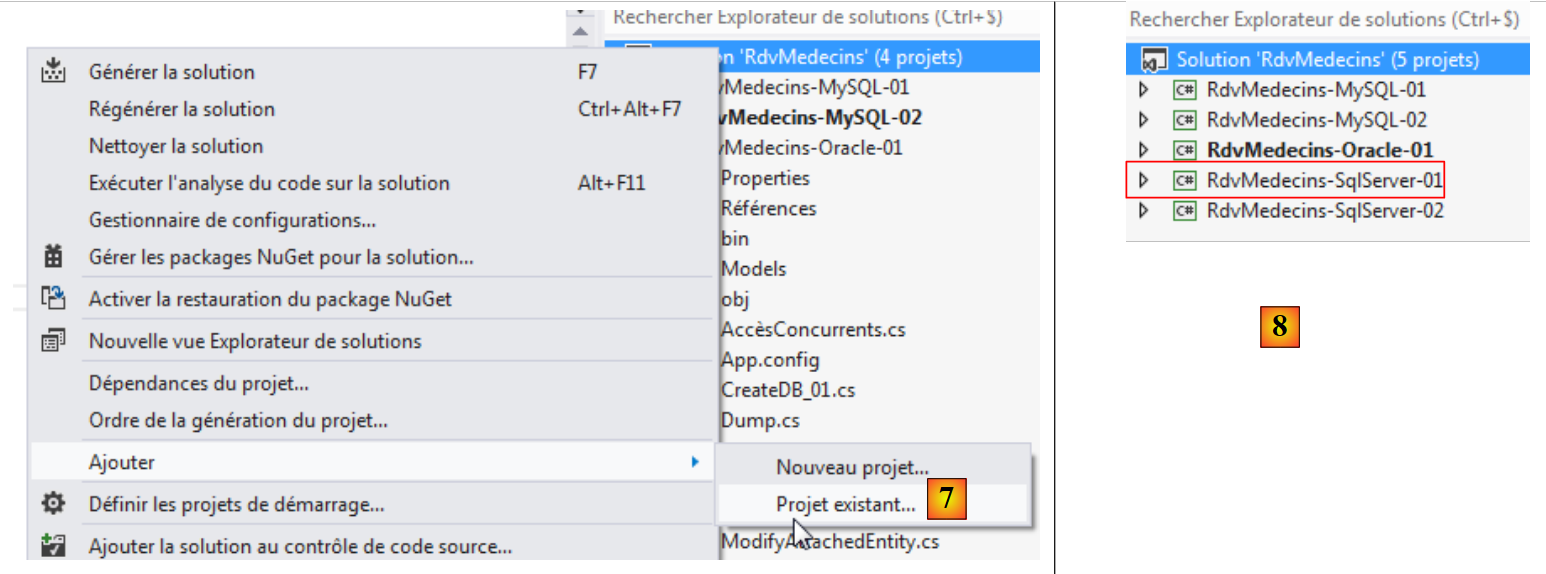

  • en [7], se agrega otro proyecto a la solución. Este se toma de la carpeta [RdvMedecins-SqlServer-01] del proyecto que hemos eliminado de la solución anteriormente;
  • en [8], el proyecto [RdvMedecins-SqlServer-01] se ha reintegrado a la solución.

El proyecto [RdvMedecins-Oracle-01] es idéntico al proyecto [RdvMedecins-SqlServer-01]. Necesitamos hacer algunas modificaciones. En [App.config], vamos a modificar la cadena de conexión y el [DbProviderFactory], que debemos adaptar a cada SGBD.


<!-- cadena de conexión a la base de datos -->
  <connectionStrings>
    <add name="monContexte" connectionString="Data Source=(DESCRIPTION=(ADDRESS_LIST=(ADDRESS=(PROTOCOL=TCP)(HOST=localhost)(PORT=1521)))(CONNECT_DATA=(SERVER=DEDICATED)(SERVICE_NAME=XE)));User Id=RDVMEDECINS-EF;Password=rdvmedecins;" providerName="Oracle.DataAccess.Client" />
  </connectionStrings>
  <!-- el proveedor de fábrica -->
  <system.data>
    <DbProviderFactories>
      <remove invariant="Oracle.DataAccess.Client" />
      <add name="Oracle Data Provider for .NET" invariant="Oracle.DataAccess.Client" description="Oracle Data Provider for .NET" type="Oracle.DataAccess.Client.OracleClientFactory, Oracle.DataAccess, Version=4.112.3.0, Culture=neutral, PublicKeyToken=89b483f429c47342" />
    </DbProviderFactories>
  </system.data>
  • línea 3: el usuario y su contraseña;
  • líneas 6-11: el DbProviderFactory. La línea 9 hace referencia a un DLL y un [Oracle.DataAccess] que no tenemos. Lo obtenemos con NuGet y [1]:

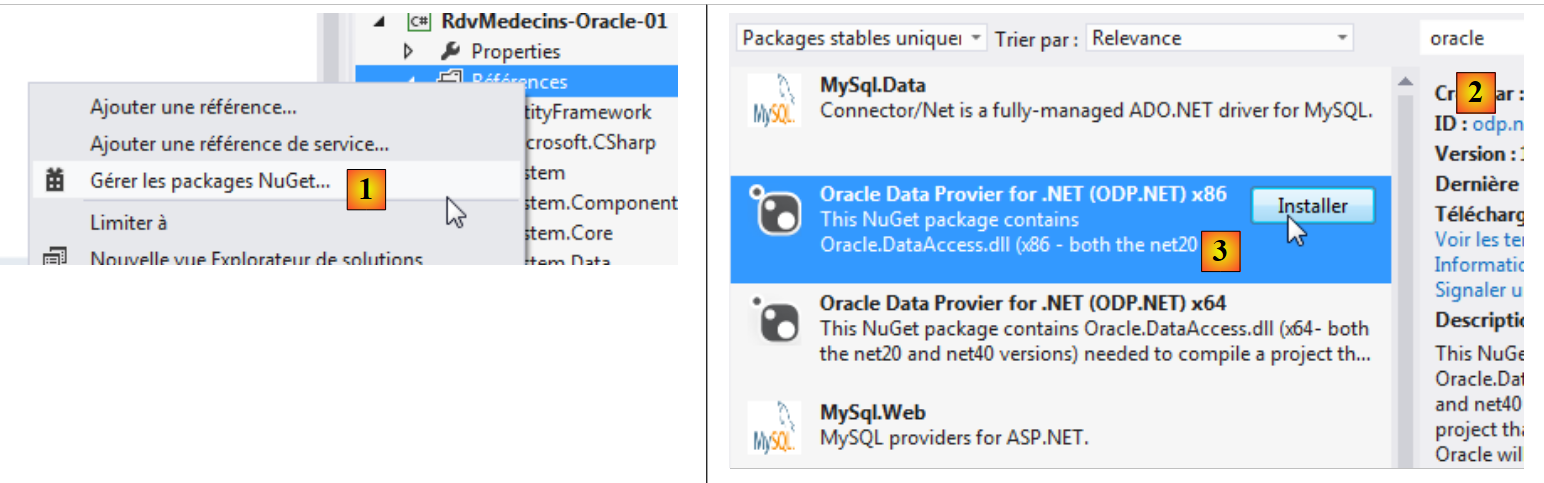

  • en [2], en el campo de búsqueda escribimos la palabra clave oracle;
  • en [3], se selecciona el paquete [Oracle Data Provider] que corresponde. Se trata del conector ADO.NET de Oracle;

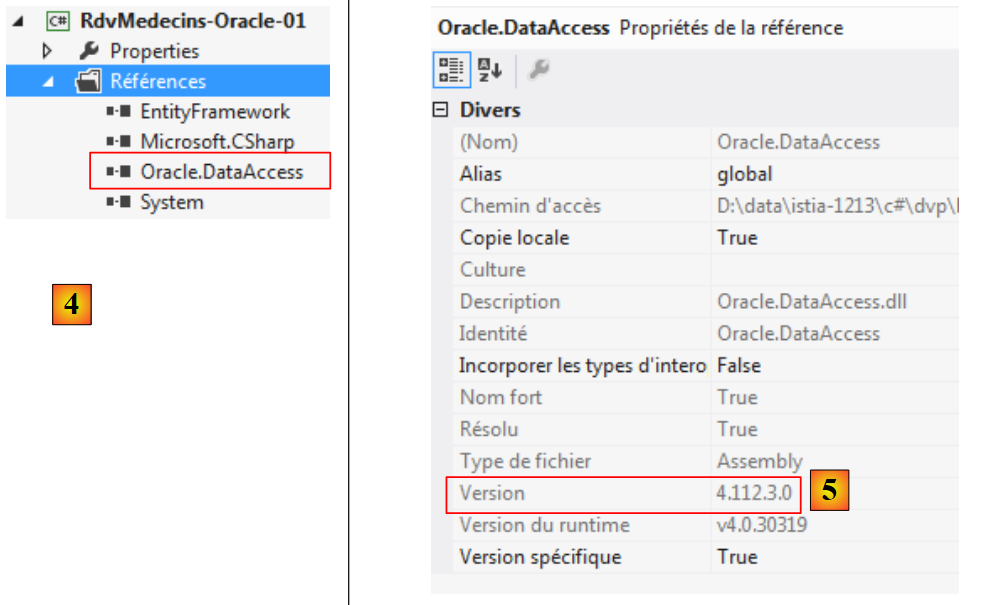

  • en [4], la referencia agregada;
  • en [5], en [App.config], hay que poner la versión correcta de DLL. Se encuentra en sus propiedades.

En el archivo [Entites.cs], hay que adaptar el esquema de las tablas que se van a generar. El esquema utilizado es el nombre del usuario propietario de las tablas.


  [Table("MEDECINS", Schema = "RDVMEDECINS-EF")]
  public class Medecin : Personne
  {...}

  [Table("CLIENTS", Schema = "RDVMEDECINS-EF")]
  public class Client : Personne
  {...}

  [Table("RVS", Schema = "RDVMEDECINS-EF")]
  public class Rv
  {...}

  [Table("CRENEAUX", Schema = "RDVMEDECINS-EF")]
  public class Creneau
  {...}

Configuramos la ejecución del proyecto:

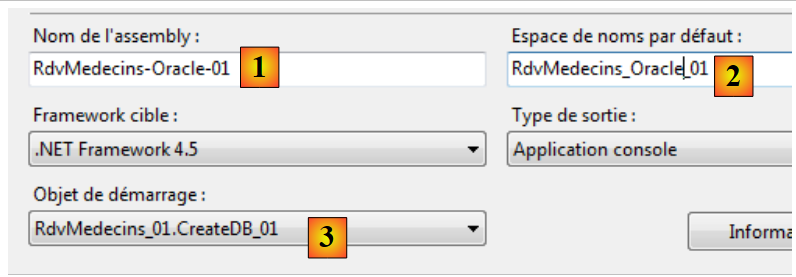

  • en [1], le damos otro nombre al ensamblado que se generará;
  • en [2], así como otro espacio de nombres por defecto;
  • en [3], se designa el programa que se ejecutará.

En esta etapa, no hay errores de compilación. Ejecutemos el programa [CreateDB_01]. Se produce la siguiente excepción:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
Exception non gérée : System.Data.MetadataException: Le schéma spécifié n'est pas valide. Erreurs :
(11,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
(23,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
(33,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
(43,6) : erreur 0040: Le type rowversion n'est pas qualifié avec un espace de noms ou un alias. Seuls les types primitifs peuvent être utilisés sans qualification.
   à System.Data.Metadata.Edm.StoreItemCollection.Loader.ThrowOnNonWarningErrors
()
   ...
   à RdvMedecins_01.CreateDB_01.Main(String[] args) dans d:\data\istia-1213\c#\d
vp\Entity Framework\RdvMedecins\RdvMedecins-Oracle-01\CreateDB_01.cs:ligne 15

Recordamos haber tenido el mismo error con MySQL. Esto se debe al tipo del campo Timestamp de las entidades. Realizamos la misma modificación. En las entidades, reemplazamos las tres líneas


    [Column("TIMESTAMP")]
    [Timestamp]
    public byte[] Timestamp { get; set; }

por las siguientes:


    [ConcurrencyCheck]
    [Column("VERSIONING")]
    public int? Versioning { get; set; }

Por lo tanto, cambiamos el tipo de la columna de byte[] a int?. Recordemos que tanto para SQL Server como para MySQL, la columna de las tablas que se utilizaba para gestionar la concurrencia de acceso recibía un valor de SGBD cada vez que se insertaba o modificaba una fila. A partir de ahora, utilizaremos un campo de entidad que será un entero. En el SGBD, utilizaremos procedimientos almacenados para incrementar este entero en una unidad cada vez que se inserte o modifique una fila.

Realizamos la modificación anterior para las cuatro entidades y luego volvemos a ejecutar la aplicación. Entonces obtenemos el siguiente error:

1
2
3
4
5
6
Exception non gérée : System.Data.DataException: An exception occurred while initializing the database. See the InnerException for details. ---> System.Data.ProviderIncompatibleException: DeleteDatabase n'est pas pris en charge par le fournisseur.
   à System.Data.Common.DbProviderServices.DbDeleteDatabase(DbConnection connection, Nullable`1 commandTimeout, StoreItemCollection storeItemCollection)
   ...
   à System.Data.Entity.Internal.LazyInternalContext.InitializeDatabase()
   à RdvMedecins_01.CreateDB_01.Main(String[] args) dans d:\data\istia-1213\c#\d
vp\Entity Framework\RdvMedecins\RdvMedecins-Oracle-01\CreateDB_01.cs:ligne 15

La línea 1 indica que el conector ADO.NET de Oracle no puede eliminar la base de datos existente. Recordemos lo que está sucediendo. El código de [CreateDB_01.cs] es el siguiente:


using System;
using System.Data.Entity;
using RdvMedecins.Models;

namespace RdvMedecins_01
{
  class CreateDB_01
  {
    static void Main(string[] args)
    {
      // se crea la base de datos
      Database.SetInitializer(new RdvMedecinsInitializer());
      using (var context = new RdvMedecinsContext())
      {
        context.Database.Initialize(false);
      }
    }
  }
}

La línea 15 inicia la ejecución de la clase [RdvMedecinsInitializer] (línea 12). Esta es la siguiente:


  public class RdvMedecinsInitializer : DropCreateDatabaseAlways<RdvMedecinsContext>

Se deriva de la clase [DropCreateDatabaseAlways], que intenta eliminar y luego volver a crear la base de datos. Modificamos la definición de la clase de la siguiente manera:


  public class RdvMedecinsInitializer : CreateDatabaseIfNotExists<RdvMedecinsContext>

La base de datos solo se crea si no existe. Volvemos a ejecutar [CreateDB_01.cs] y ya no hay errores. Sin embargo, en [EMS Manager], observamos que la base de datos [RDVMEDECINS-EF] se ha quedado vacía. Como EF 5 encontró una base de datos existente, no hizo nada. Solo realiza alguna acción si la base de datos no existe. A partir de ahí, nos encontramos en un círculo vicioso. De hecho, la cadena de conexión para SGBD es la siguiente:


  <connectionStrings>
    <add name="monContexte" connectionString="Data Source=(DESCRIPTION=(ADDRESS_LIST=(ADDRESS=(PROTOCOL=TCP)(HOST=localhost)(PORT=1521)))(CONNECT_DATA=(SERVER=DEDICATED)(SERVICE_NAME=XE)));User Id=RDVMEDECINS-EF;Password=rdvmedecins;" providerName="Oracle.DataAccess.Client" />
</connectionStrings>

En la línea 2, la cadena de conexión no utiliza el nombre de una base de datos, sino el nombre de un usuario. Este debe existir.

Por lo tanto, nos vemos obligados a crear la base de datos [RDVMEDECINS-EF] manualmente con la herramienta [EMS Manager for Oracle]. No describiremos todos los pasos, sino solo los más importantes.

La base de datos de Oracle será la siguiente:

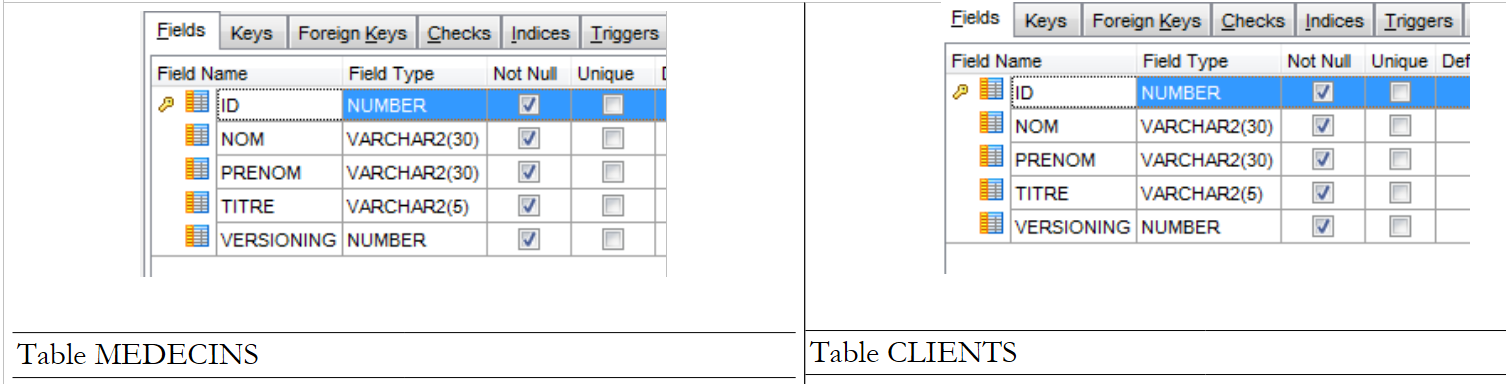

Las tablas

Las distintas tablas tienen las claves primarias y externas que tenían esas mismas tablas en los dos ejemplos anteriores. Las claves externas tienen, en particular, el atributo ON, DELETE y CASCADE.

Las secuencias

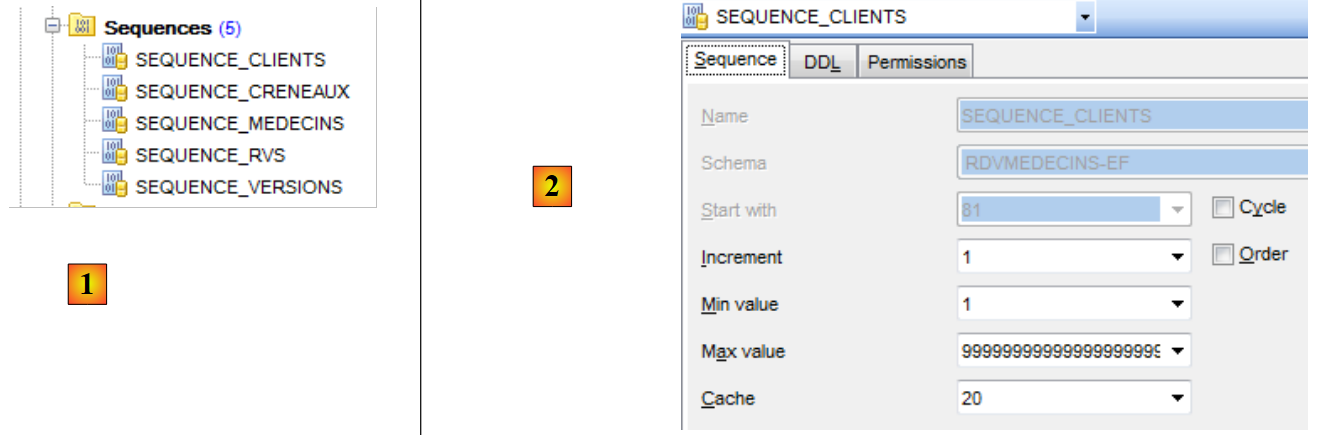

Aquí se han creado secuencias de Oracle. Son generadores de números consecutivos. Hay 5: [1].

  • En [2], vemos las propiedades de la secuencia [SEQUENCE_CLIENTS]. Genera números consecutivos de 1 en 1, desde 1 hasta un valor muy grande.

Todas las secuencias siguen el mismo modelo.

  • [SEQUENCE_CLIENTS] se utilizará para generar la clave primaria de la tabla [CLIENTS];
  • [SEQUENCE_MEDECINS] se utilizará para generar la clave primaria de la tabla [MEDECINS];
  • [SEQUENCE_CRENEAUX] se utilizará para generar la clave primaria de la tabla [CRENEAUX];
  • [SEQUENCE_RVS] se utilizará para generar la clave primaria de la tabla [RVS];
  • [SEQUENCE_VERSIONS] se utilizará para generar los valores de las columnas [VERSIONING] de todas las tablas.

Los disparadores

Un disparador es un procedimiento que ejecuta el SGBD antes o después de un evento (inserción, modificación, eliminación) en una tabla. Tenemos 8 [1]:



Veamos el código DDL del disparador [TRIGGER_PK_CLIENTS] que alimenta la clave primaria de la tabla [CLIENTS]:

1
2
3
4
5
6
7
8
CREATE TRIGGER "RDVMEDECINS-EF".TRIGGER_PK_CLIENTS
 BEFORE INSERT
 ON "RDVMEDECINS-EF".CLIENTS
REFERENCING NEW AS NEW OLD AS OLD FOR EACH ROW
BEGIN
        SELECT SEQUENCE_CLIENTS.NEXTVAL INTO :new.ID from DUAL;
END;
/
  • líneas 1-5: antes de cada operación INSERT en la tabla [CLIENTS];
  • línea 6: la columna [ID] tomará el siguiente valor de la secuencia [SEQUENCE_CLIENTS]. De esta manera, la clave primaria tendrá valores consecutivos proporcionados por la secuencia.

Los disparadores [TRIGGER_PK_MEDECINS, TRIGGER_PK_CRENEAUX, TRIGGER_PK_RVS] son similares.

Veamos el código DDL del disparador [TRIGGER_VERSIONS_CLIENTS] que alimenta la columna [VERSIONING] de la tabla [CLIENTS]:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
CREATE TRIGGER "RDVMEDECINS-EF".TRIGGER_VERSION_CLIENTS
 BEFORE INSERT OR UPDATE
 OF
  VERSIONING
 ON "RDVMEDECINS-EF".CLIENTS
REFERENCING NEW AS NEW OLD AS OLD FOR EACH ROW
BEGIN
        SELECT SEQUENCE_VERSIONS.NEXTVAL INTO :new.VERSIONING from DUAL;
END;
/
  • líneas 1-2: antes de cada operación INSERT o UPDATE en la tabla [CLIENTS];
  • línea 8: la columna [VERSIONING] tomará el siguiente valor de la secuencia [SEQUENCE_VERSIONS]. De este modo, la columna [VERSIONING] tendrá valores consecutivos proporcionados por la secuencia.

Los disparadores [TRIGGER_VERSION_MEDECINS, TRIGGER_VERSION_CRENEAUX, TRIGGER_VERSION_RVS] funcionan de manera similar. Las cuatro columnas [VERSIONING] obtienen sus valores de la misma secuencia.

El script para generar las tablas de la base de datos Oracle [RDVMEDECINS-EF] se ha colocado en la carpeta [RdvMedecins / databases / oracle]. El lector podrá cargarlo y ejecutarlo para crear sus tablas.

Una vez hecho esto, se pueden ejecutar los distintos programas del proyecto. Estos arrojan los mismos resultados que con SQL Server, excepto el programa [ModifyDetachedEntities], que falla por la misma razón por la que había fallado con MySQL. El problema se resuelve de la misma manera. Basta con copiar el programa [ModifyDetachedEntities] del proyecto [RdvMedecins-MySQL-01] al proyecto [RdvMedecins-Oracle-01]. Entonces surge un nuevo problema:

1
2
3
4
5
6
7
8
9
1-----------------------------
Client [206,x,x,x,616]
2-----------------------------
Client [206,x,x,y,617]

Exception non gérée : System.Data.Entity.Infrastructure.DbUpdateConcurrencyException: Une instruction de mise à jour, d'insertion ou de suppression dans le magasin a affecté un nombre inattendu de lignes (0). Des entités ont peut-être été modifiées ou supprimées depuis leur chargement. Actualisez les entrées ObjectStateManager. ---> System.Data.OptimisticConcurrencyException: Una instrucción de actualización, inserción o eliminación en el almacén afectó a un número inesperado de filas (0). Es posible que se hayan modificado o eliminado entidades desde que se cargaron. Actualice las entradas ObjectStateManager.
   ...
   à RdvMedecins_01.ModifyDetachedEntities.Main(String[] args) dans d:\data\istia-1213\c#\dvp\Entity Framework\RdvMedecins\RdvMedecins-Oracle-01\ModifyDetachedE
ntities.cs:ligne 56
  • líneas 1-4: el cliente desconectado sí se actualizó;
  • línea 6: una excepción conocida. Es la que se produce cuando se intenta modificar una entidad sin tener la versión correcta. Sin embargo, en este caso, no se quería modificar, sino eliminar la entidad:

      // eliminación de entidad fuera de contexto
      using (var context = new RdvMedecinsContext())
      {
        // aquí tenemos un nuevo contexto vacío
        // se coloca «cliente1» en el contexto en estado eliminado
        context.Entry(client1).State = EntityState.Deleted;
        // guardamos el contexto
        context.SaveChanges();
}

EF 5 se negó a eliminar client1 de la base de datos, ya que client1 (línea 6) no tenía la misma versión. No habíamos tenido este problema con MySQL. Poco a poco nos damos cuenta de que los conectores ADO.NET de diferentes SGBD presentan ligeras diferencias. Corregimos de la siguiente manera:


using (var context = new RdvMedecinsContext())
      {
        // aquí tenemos un nuevo contexto vacío
        // se agrega «cliente1» al contexto para eliminarlo
        context.Clients.Remove(context.Clients.Find(client1.Id));
        // se guarda el contexto
        context.SaveChanges();
      }

y ya funciona.

5.3. Arquitectura multicapa basada en EF 5

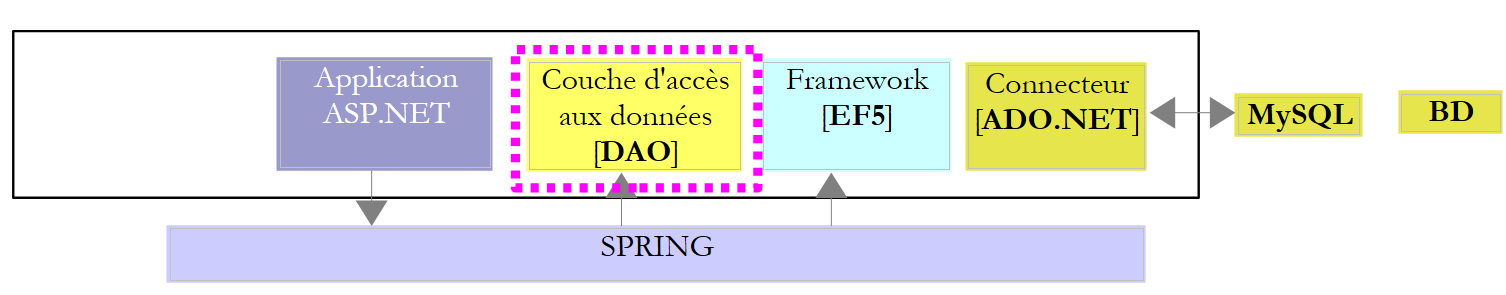

Volvemos a nuestro caso de estudio descrito en el párrafo 2, página 7.

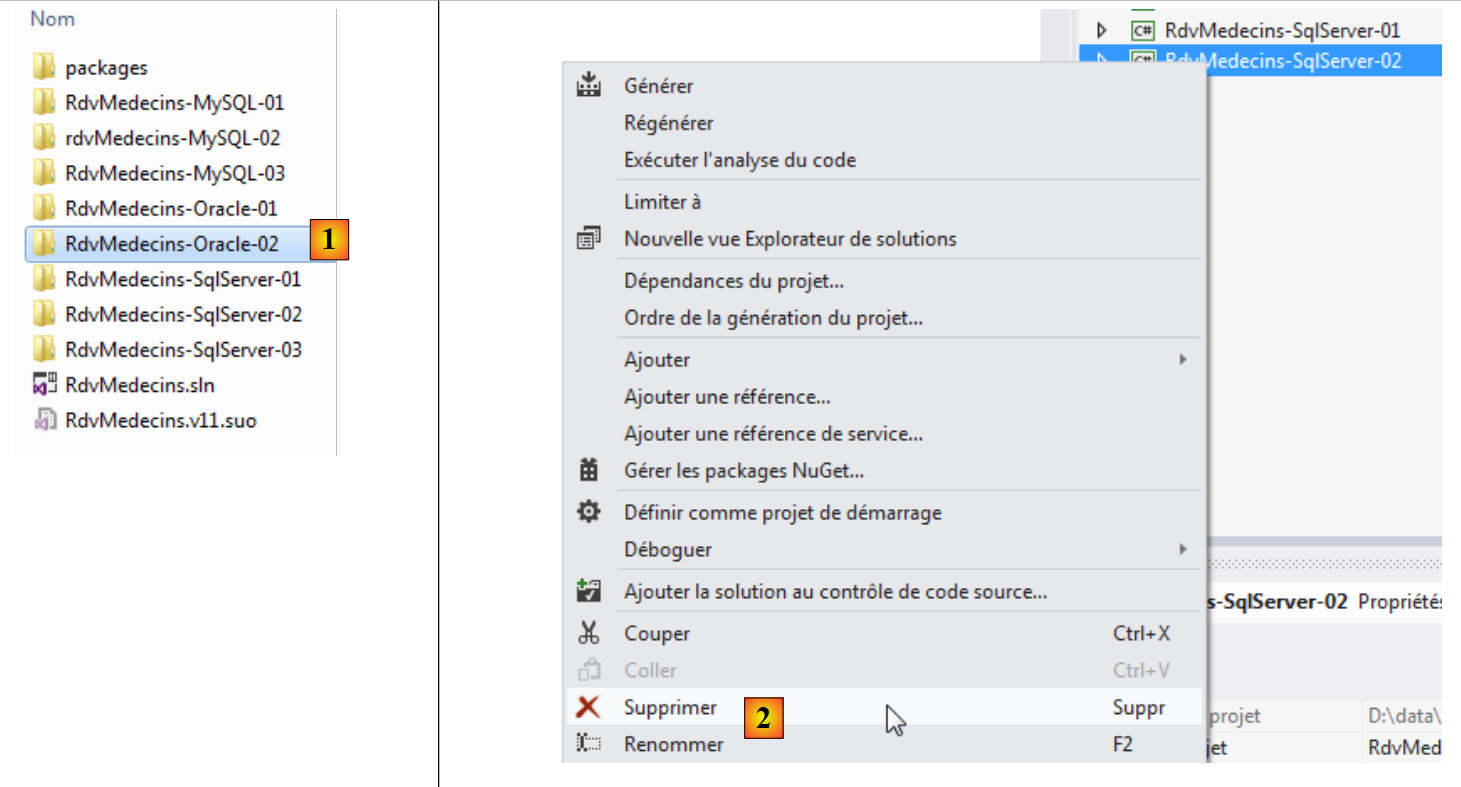

Comenzaremos por construir la capa de acceso a datos [DAO]. Para ello, duplicamos el proyecto de consola VS 2012 [RdvMedecins-SqlServer-02] en [RdvMedecins-Oracle-02] [1]:

  • en [2], eliminamos el proyecto [RdvMedecins-SqlServer-02];
  • en [3], se agrega un proyecto existente a la solución. Se toma de la carpeta [RdvMedecins-Oracle-02] que se acaba de crear;
  • en [4], el nuevo proyecto lleva el nombre del que se eliminó. Vamos a cambiarle el nombre;

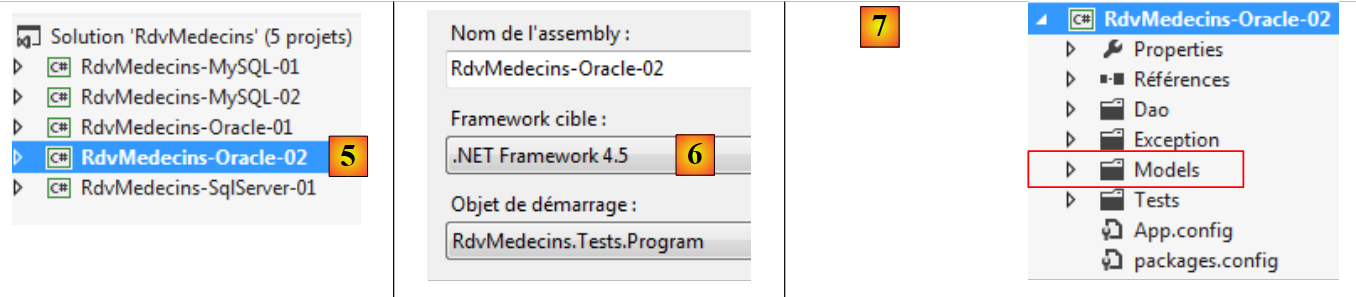

  • en [5], hemos cambiado el nombre del proyecto;
  • en [6], modificamos algunas de sus propiedades, como en este caso el nombre del ensamblado;
  • en [7], se elimina la carpeta [Models] para sustituirla por la carpeta [Models] del proyecto [RdvMedecins-Oracle-01]. De hecho, ambos proyectos comparten las mismas plantillas.

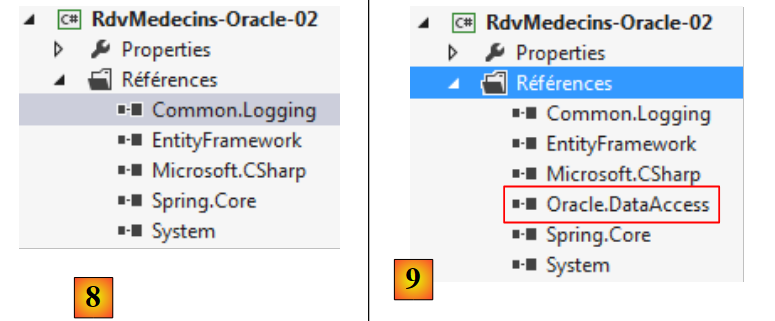

  • en [8], las referencias actuales del proyecto;
  • en [9], se ha agregado el conector ADO.NET de Oracle con la herramienta NuGet.

En el archivo [App.config], se reemplaza la información de la base de datos SQL Server por la de la base de datos Oracle. Esta información se encuentra en el archivo [App.config] del proyecto [RdvMedecins-Oracle-01]:


<!-- cadena de conexión a la base de datos -->
  <connectionStrings>
    <add name="monContexte" connectionString="Data Source=(DESCRIPTION=(ADDRESS_LIST=(ADDRESS=(PROTOCOL=TCP)(HOST=localhost)(PORT=1521)))(CONNECT_DATA=(SERVER=DEDICATED)(SERVICE_NAME=XE)));User Id=RDVMEDECINS-EF;Password=rdvmedecins;" providerName="Oracle.DataAccess.Client" />
  </connectionStrings>
  <!-- el proveedor de fábrica -->
  <system.data>
    <DbProviderFactories>
      <remove invariant="Oracle.DataAccess.Client" />
      <add name="Oracle Data Provider for .NET" invariant="Oracle.DataAccess.Client" description="Oracle Data Provider for .NET" type="Oracle.DataAccess.Client.OracleClientFactory, Oracle.DataAccess, Version=4.112.3.0, Culture=neutral, PublicKeyToken=89b483f429c47342" />
    </DbProviderFactories>
  </system.data>

Los objetos gestionados por Spring también cambian. Actualmente tenemos:


  <!-- Configuración de Spring -->
  <spring>
    <context>
      <resource uri="config://spring/objects" />
    </context>
    <objects xmlns="http://www.springframework.net">
      <object id="rdvmedecinsDao" type="RdvMedecins.Dao.Dao,RdvMedecins-SqlServer-02" />
    </objects>
</spring>

La línea 7 hace referencia al ensamblado del proyecto [RdvMedecins-SqlServer-02]. El ensamblado ahora es [RdvMedecins-Oracle-02].

Una vez hecho esto, estamos listos para ejecutar la prueba de la capa [DAO]. Antes hay que asegurarse de llenar la base de datos (programa [Fill] del proyecto [RdvMedecins-Oracle-01]). La prueba se ejecuta con éxito.

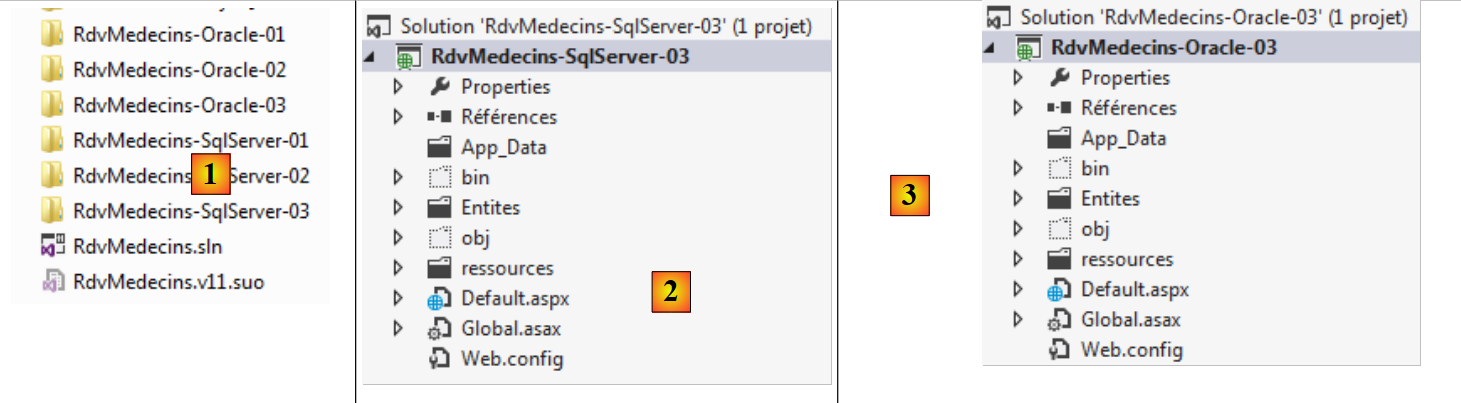

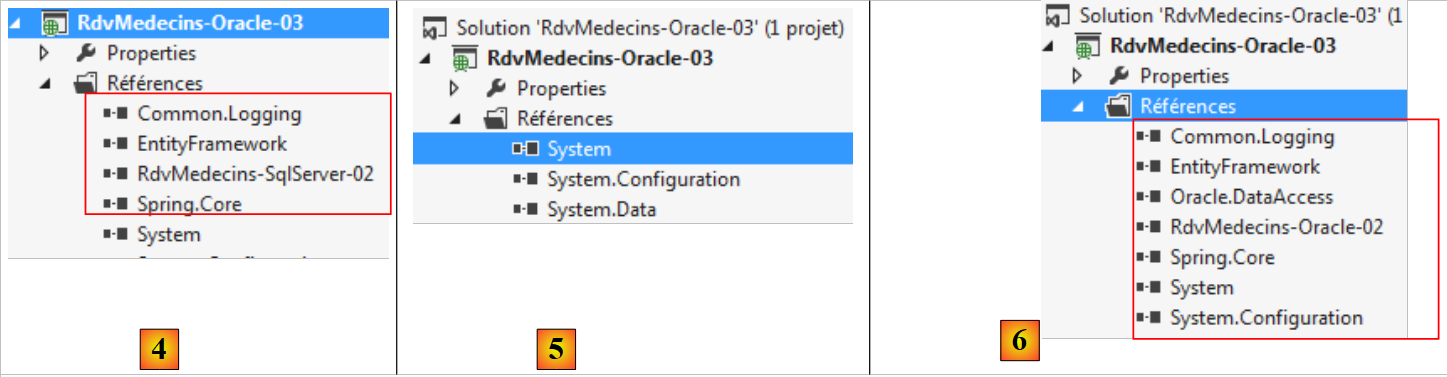

Creamos el DLL del proyecto tal como se hizo para el proyecto [RdvMedecins-SqlServer-02] y reunimos eltodos los archivos DLL del proyecto en una carpeta [lib] creada en [RdvMedecins-Oracle-02]. Estas serán las referencias del proyecto web [RdvMedecins-Oracle-03] que se presentará a continuación.

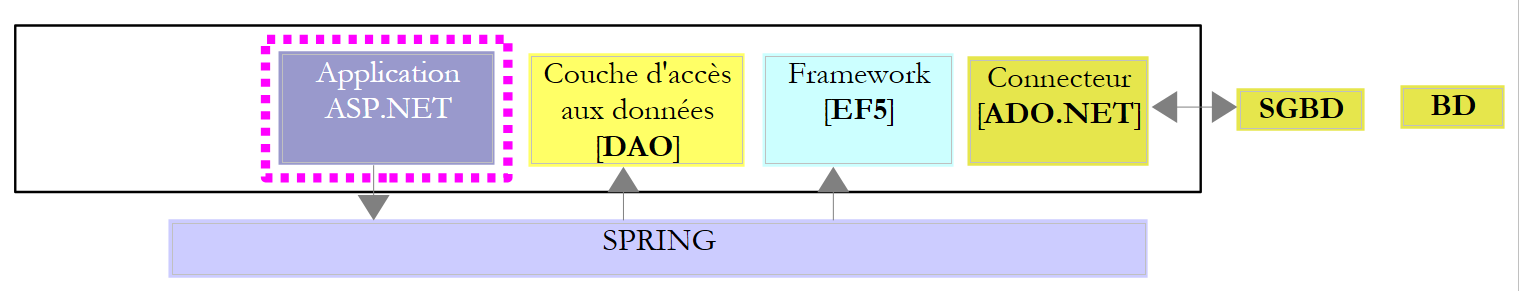

Ahora estamos listos para construir la capa [ASP.NET] de nuestra aplicación:

Partiremos del proyecto [RdvMedecins-SqlServer-03]. Duplicamos la carpeta de este proyecto en [RdvMedecins-Oracle-03] y [1]:

  • en [2], con VS 2012 Express para la web, abrimos la solución de la carpeta [RdvMedecins-Oracle-03];
  • en [3], cambiamos tanto el nombre de la solución como el del proyecto;
  • en [4], las referencias actuales del proyecto;
  • en [5], las eliminamos;
  • a [6], para reemplazarlas por referencias a DLL, que acabamos de guardar en una carpeta [lib] del proyecto [RdvMedecins-Oracle-02].

Ahora solo nos queda modificar el archivo [Web.config]. Reemplazamos su contenido actual por el contenido del archivo [App.config] del proyecto [RdvMedecins-Oracle-02]. Una vez hecho esto, ejecutamos el proyecto web. Funciona. No olvidemos llenar la base de datos antes de ejecutar la aplicación web.

https://stahe.github.io
Este tutorial, escrito por Serge Tahé, se pone a disposición del público de acuerdo con los términos de la Licencia Creative Commons Reconocimiento – Sin uso comercial – Compartir bajo los mismos términos 3.0 sin modificaciones.
