3. Caso de estudio: gestión de citas
3.1. El proyecto
En el documento [Tutoriel AngularJS / Spring 4] se desarrolló una aplicación cliente/servidor para gestionar citas médicas. En adelante nos referiremos a este documento como [rdvmedecins-angular]. La aplicación contaba con dos tipos de clientes:
- un cliente HTML / CSS / JS;
- un cliente para Android;
El cliente para Android se obtenía automáticamente a partir de la versión HTML del cliente con la herramienta [Cordova]. El objetivo de este proyecto será recrear este cliente para Android manualmente, utilizando los conocimientos adquiridos en los capítulos anteriores.
Cabe señalar una diferencia importante entre las dos soluciones:
- la que vamos a crear solo se podrá usar en tabletas Android;
- en la versión [rdvmedecins-angular], el cliente web móvil (HTML / CSS / JS) se puede utilizar en cualquier plataforma (Android, IoS, Windows);
3.2. Las vistas del cliente de Android
Hay cuatro vistas.

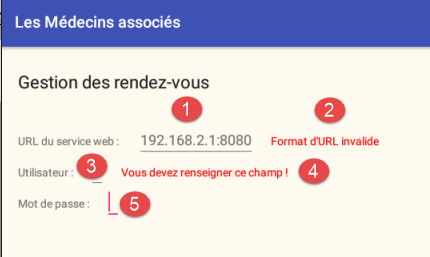

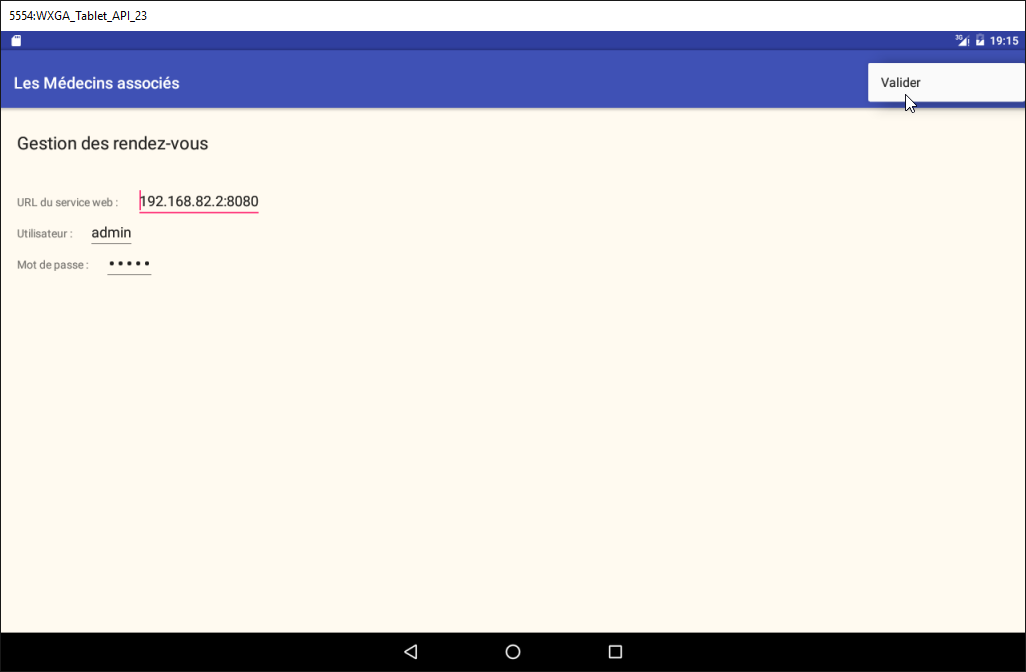

Vista de configuración

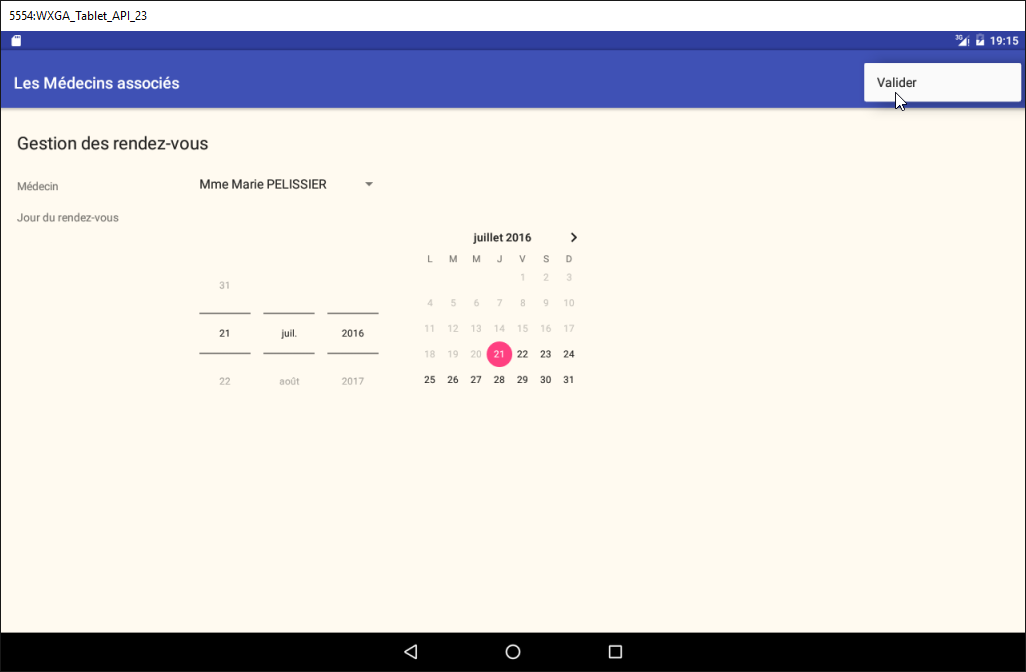

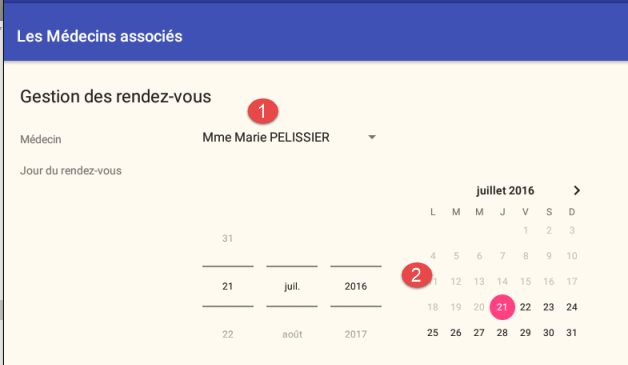

Pantalla de selección del médico y la fecha de la cita

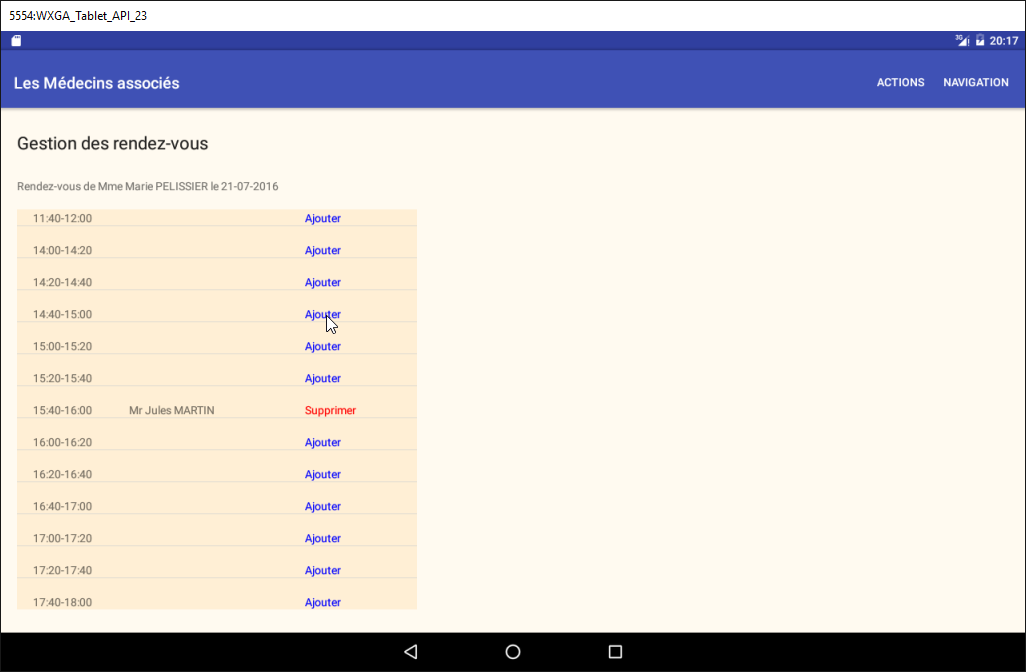

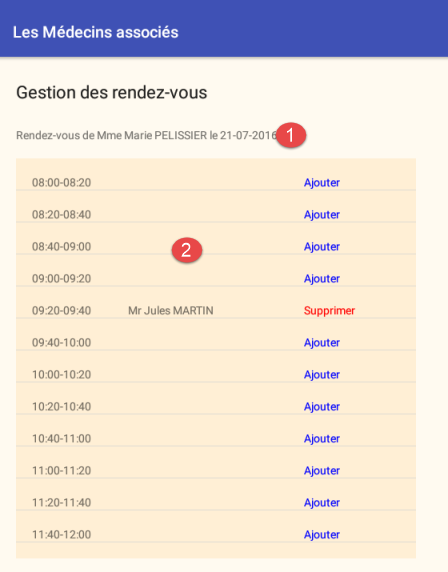

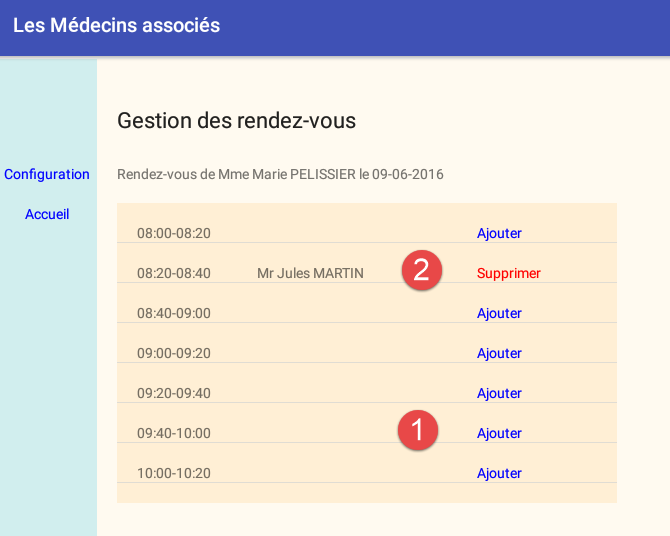

Vista de selección del horario de la cita

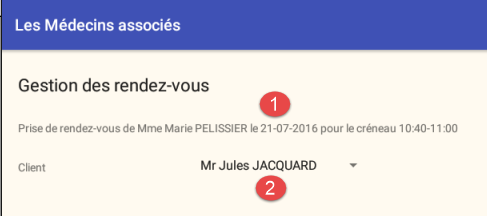

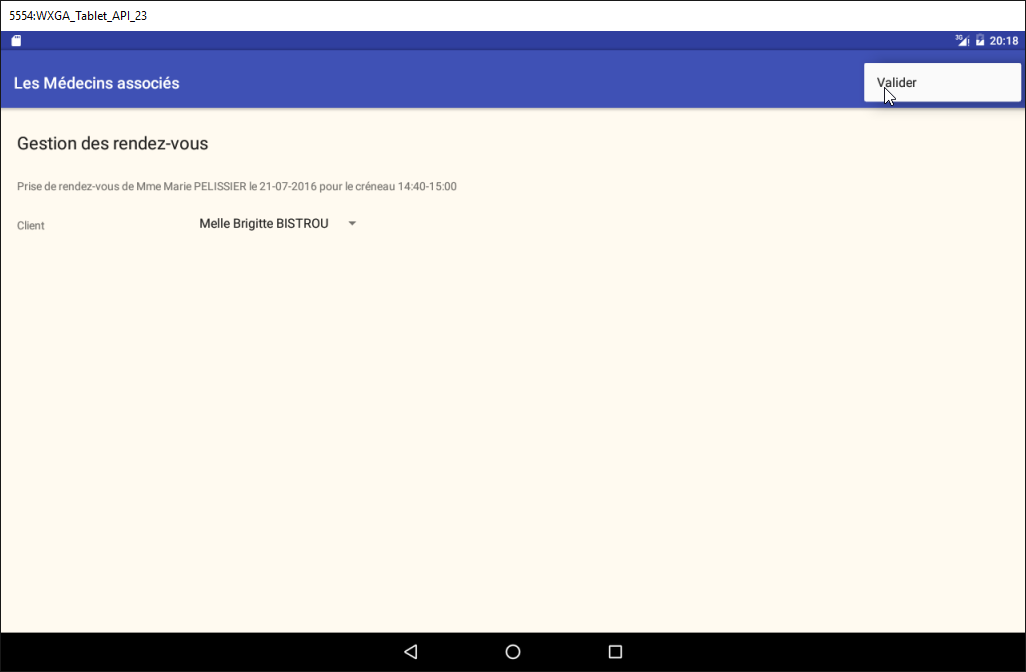

Vista de la selección de la cita por parte del cliente

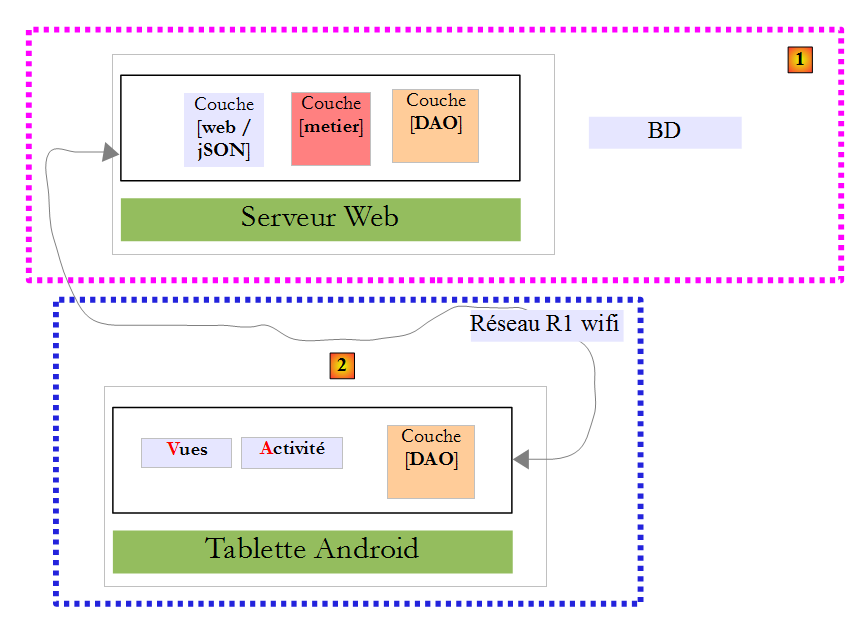

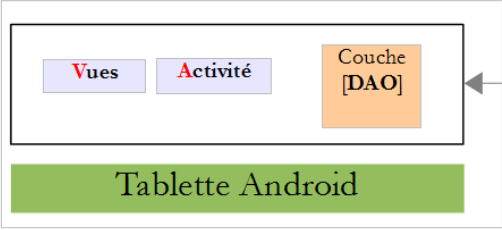

3.3. La arquitectura del proyecto

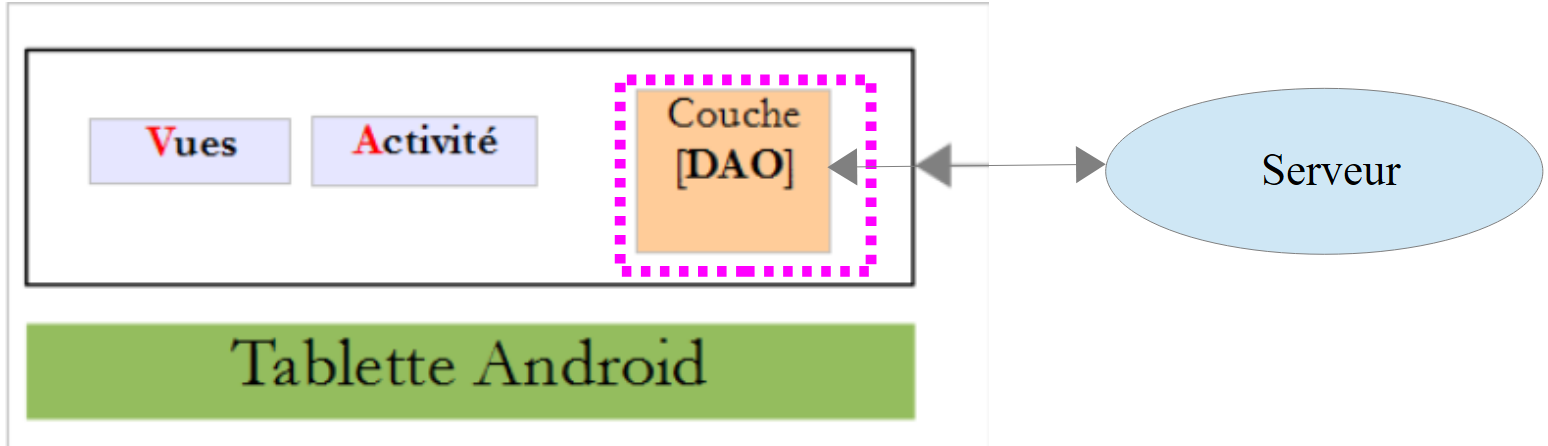

Contaremos con una arquitectura cliente/servidor similar a la del ejemplo [Exemple-15] (véase el párrafo 1.16) de este documento:
Los intercambios asincrónicos entre el cliente y el servidor se gestionarán con la biblioteca RxAndroid.
3.4. La base de datos
No desempeña un papel fundamental en este documento. La mencionamos a título informativo. Se llamará [dbrdvmedecins] . Es una base de datos MySQL5 con cuatro tablas:
 |
3.4.1. La tabla [MEDECINS]
Contiene información sobre los médicos que administra la aplicación [RdvMedecins].
 |  |
- ID: número que identifica al médico —clave primaria de la tabla
- VERSION: número que identifica la versión de la fila en la tabla. Este número se incrementa en 1 cada vez que se realiza una modificación en la fila.
- NOM: el apellido del médico
- PRENOM: su nombre
- TITRE: su título (Srta., Sra., Sr.)
3.4.2. La tabla [CLIENTS]
Los clientes de los distintos médicos se registran en la tabla [CLIENTS]:
 |  |
- ID: número que identifica al cliente —clave primaria de la tabla
- VERSION: número que identifica la versión de la fila en la tabla. Este número se incrementa en 1 cada vez que se realiza una modificación en la fila.
- NOM: el nombre del cliente
- PRENOM: su nombre
- TITRE: su título (Srta., Sra., Sr.)
3.4.3. La tabla [CRENEAUX]
Enumera los horarios en los que son posibles los RV:
 |
 |  |  |
- ID: número que identifica el horario —clave primaria de la tabla (línea 8)
- VERSION: número que identifica la versión de la fila en la tabla. Este número se incrementa en 1 cada vez que se realiza una modificación en la fila.
- ID_MEDECIN: número que identifica al médico al que pertenece este horario – clave externa en la columna MEDECINS (ID).
- HDEBUT: hora de inicio del horario
- MDEBUT: minutos de inicio del horario
- HFIN: hora de finalización del horario
- MFIN: minutos de final del intervalo
La segunda línea de la tabla [CRENEAUX] (véase [1] más arriba) indica, por ejemplo, que el horario n.º 2 comienza a las 8:20 y termina a las 8:40, y pertenece a la doctora n.º 1 (la Sra. Marie PELISSIER).
3.4.4. La tabla [RV]
Enumera los RV asignados a cada médico:
 |  |
- ID: número que identifica de manera única al RV – clave primaria
- JOUR: día del RV
- ID_CRENEAU: horario de la cita del RV — clave externa en el campo [ID] de la tabla [CRENEAUX] — determina tanto el horario de la cita como el médico correspondiente.
- ID_CLIENT: número del cliente para quien se realiza la reservación – clave externa en el campo [ID] de la tabla [CLIENTS]
Esta tabla tiene una restricción de unicidad en la e sobre los valores de las columnas unidas (JOUR, ID_CRENEAU):
Si una fila de la tabla [RV] tiene el valor (JOUR1, ID_CRENEAU1) para las columnas (JOUR, ID_CRENEAU), este valor no puede aparecer en ningún otro lugar. De lo contrario, significaría que se registraron dos RV al mismo tiempo para el mismo médico. Desde el punto de vista de la programación en Java, el controlador JDBC de la base de datos inicia un SQLException cuando ocurre este caso.
La línea de id igual a 3 (véase [1] más arriba) significa que se reservó un RV para el horario n.º 20 y el cliente n.º 4 el 23/08/2006. La tabla [CRENEAUX] nos indica que el horario n.º 20 corresponde al intervalo de 16:20 a 16:40 y pertenece a la doctora n.º 1 (la Sra. Marie PELISSIER). La tabla [CLIENTS] nos indica que el cliente n.º 4 es la Srta. Brigitte BISTROU.
3.4.5. Generación de la base de datos
Para crear las tablas y llenarlas, se puede utilizar el script [dbrdvmedecins.sql], que se encuentra en el archivo de ejemplos |ICI|.
 |
Con [WampServer] (véase el párrafo 6.15), se puede proceder de la siguiente manera:
 |  |

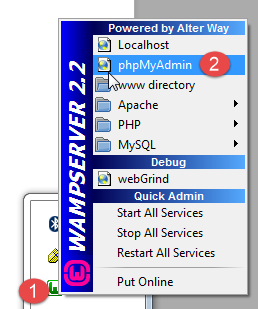

- en [1], haz clic en el ícono de [WampServer] y selecciona la opción [PhpMyAdmin] [2],

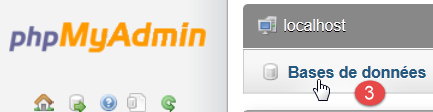

- en [3], en la ventana que se abrió, selecciona el enlace [Bases de données],
 |

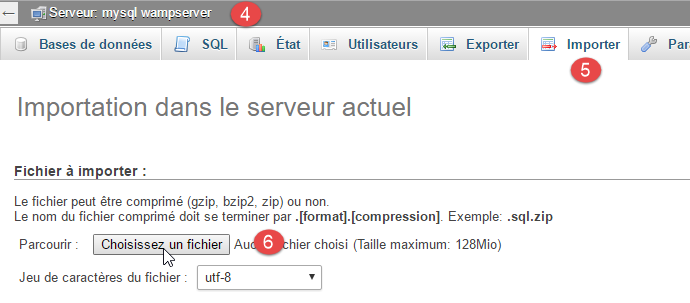

- a [4-6], se importa un archivo SQL,
 |  |  |
- en [7], se selecciona el script SQL y en [8] se ejecuta,
- en [9], se han creado las tablas de la base de datos. Seguimos uno de los enlaces,
 |

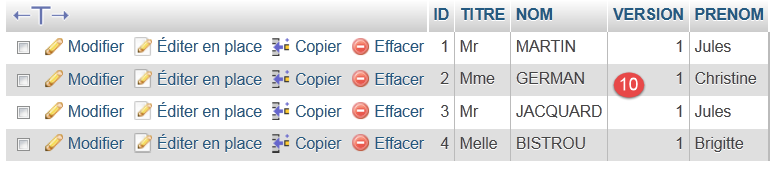

- en [10], el contenido de la tabla.
De aquí en adelante, no volveremos a referirnos a esta base de datos, pero invitamos al lector a seguir su evolución a lo largo de las pruebas, especialmente cuando la aplicación no funcione.
3.5. El servidor web / jSON
Aquí nos enfocamos en el servidor [1]. No lo desarrollaremos aquí. Este se ha detallado en el documento [Spring MVC et Thymeleaf par l'exemple]. El lector interesado puede consultarlo. Se desarrolló de la misma manera que el del servidor del ejemplo 15. Su código fuente se incluye en los ejemplos. Aquí utilizaremos su binario:
 |
- [rdvmedecins-server-all-1.0.jar] es el binario del servidor;
3.5.1. Implementación
En una ventana de comandos, nos ubicamos en la carpeta que contiene el binario del servidor:
...\rdvmedecins>dir
Le volume dans le lecteur D s’appelle Données
Le numéro de série du volume est 7A34-AE5F
Répertoire de D:\data\istia-1516\projets\dvp-android-studio\rdvmedecins
09/06/2016 10:50 <DIR> .
09/06/2016 10:50 <DIR> ..
06/07/2014 16:36 7 631 dbrdvmedecins.sql
08/06/2016 16:31 <DIR> rdvmedecins-client
08/06/2016 16:22 <DIR> rdvmedecins-server
08/06/2016 16:23 29 618 709 rdvmedecins-server-all-1.0.jar
luego, para iniciar el servidor, se escribe el siguiente comando (SGBD y MySQL ya deben estar en ejecución):
...\rdvmedecins>java -jar rdvmedecins-server-all-1.0.jar
. ____ _ __ _ _
/\\ / ___'_ __ _ _(_)_ __ __ _ \ \ \ \
( ( )\___ | '_ | '_| | '_ \/ _` | \ \ \ \
\\/ ___)| |_)| | | | | || (_| | ) ) ) )
' |____| .__|_| |_|_| |_\__, | / / / /
=========|_|==============|___/=/_/_/_/
:: Spring Boot :: (v1.0)
10:55:48.617 [main] INFO rdvmedecins.boot.Boot - Starting Boot v1.0 on st-PC (D:\data\istia-1516\projets\dvp-android-studio\rdvmedecins\rdvmedecins-server-all-1.0.jar started by st in D:\data\istia-1516\projets\dvp-android-studio\rdvmedecins)
10:55:48.621 [main] INFO rdvmedecins.boot.Boot - No active profile set, falling back to default profiles: default
10:55:48.662 [main] INFO o.s.b.c.e.AnnotationConfigEmbeddedWebApplicationContext - Refreshing org.springframework.boot.context.embedded.AnnotationConfigEmbeddedWebApplicationContext@7085bdee: startup date [Thu Jun 09 10:55:48 CEST 2016]; root of context hierarchy
10:55:49.948 [main] INFO o.s.b.c.e.t.TomcatEmbeddedServletContainer - Tomcat initialized with port(s): 8080 (http)
juin 09, 2016 10:55:50 AM org.apache.catalina.core.StandardService startInternal
INFOS: Starting service Tomcat
juin 09, 2016 10:55:50 AM org.apache.catalina.core.StandardEngine startInternal
INFOS: Starting Servlet Engine: Apache Tomcat/8.0.33
juin 09, 2016 10:55:50 AM org.apache.catalina.core.ApplicationContext log
INFOS: Initializing Spring embedded WebApplicationContext
10:55:50.255 [localhost-startStop-1] INFO o.s.web.context.ContextLoader - Root
WebApplicationContext: initialization completed in 1596 ms
...
10:55:55.765 [localhost-startStop-1] INFO o.s.s.web.DefaultSecurityFilterChain
- Creating filter chain: ...]
10:55:55.785 [localhost-startStop-1] INFO o.s.b.c.e.ServletRegistrationBean - Mapping servlet: 'dispatcherServlet' to [/*]
10:55:55.791 [localhost-startStop-1] INFO o.s.b.c.e.FilterRegistrationBean - Mapping filter: 'springSecurityFilterChain' to: [/*]
...
10:55:56.249 [main] INFO o.s.w.s.m.m.a.RequestMappingHandlerMapping - Mapped "{[/getAllCreneaux/{idMedecin}],methods=[GET],produces=[application/json;charset=UTF-8]}" onto public java.lang.String rdvmedecins.controllers.RdvMedecinsController.getAllCreneaux(long,javax.servlet.http.HttpServletResponse,java.lang.String)
throws com.fasterxml.jackson.core.JsonProcessingException
10:55:56.252 [main] INFO o.s.w.s.m.m.a.RequestMappingHandlerMapping - Mapped "{[/getRvMedecinJour/{idMedecin}/{jour}],methods=[GET],produces=[application/json;charset=UTF-8]}" onto public java.lang.String rdvmedecins.controllers.RdvMedecinsController.getRvMedecinJour(long,java.lang.String,javax.servlet.http.HttpServletResponse,java.lang.String) throws com.fasterxml.jackson.core.JsonProcessingException
10:55:56.255 [main] INFO o.s.w.s.m.m.a.RequestMappingHandlerMapping - Mapped "{[/getCreneauById/{id}],methods=[GET],produces=[application/json;charset=UTF-8]}" onto public java.lang.String rdvmedecins.controllers.RdvMedecinsController.getCreneauById(long,javax.servlet.http.HttpServletResponse,java.lang.String) throws
com.fasterxml.jackson.core.JsonProcessingException
10:55:56.257 [main] INFO o.s.w.s.m.m.a.RequestMappingHandlerMapping - Mapped "{[/ajouterRv],methods=[POST],consumes=[application/json;charset=UTF-8],produces=[application/json;charset=UTF-8]}" onto public java.lang.String rdvmedecins.controllers.RdvMedecinsController.ajouterRv(rdvmedecins.models.PostAjouterRv,javax.servlet.http.HttpServletResponse,java.lang.String) throws com.fasterxml.jackson.core.JsonProcessingException
10:55:56.259 [main] INFO o.s.w.s.m.m.a.RequestMappingHandlerMapping - Mapped "{[/getAllClients],methods=[GET],produces=[application/json;charset=UTF-8]}" onto
public java.lang.String rdvmedecins.controllers.RdvMedecinsController.getAllClients(javax.servlet.http.HttpServletResponse,java.lang.String) throws com.fasterxml.jackson.core.JsonProcessingException
10:55:56.261 [main] INFO o.s.w.s.m.m.a.RequestMappingHandlerMapping - Mapped "{[/getClientById/{id}],methods=[GET],produces=[application/json;charset=UTF-8]}"
onto public java.lang.String rdvmedecins.controllers.RdvMedecinsController.getClientById(long,javax.servlet.http.HttpServletResponse,java.lang.String) throws com.fasterxml.jackson.core.JsonProcessingException
10:55:56.264 [main] INFO o.s.w.s.m.m.a.RequestMappingHandlerMapping - Mapped "{[/getMedecinById/{id}],methods=[GET],produces=[application/json;charset=UTF-8]}" onto public java.lang.String rdvmedecins.controllers.RdvMedecinsController.getMedecinById(long,javax.servlet.http.HttpServletResponse,java.lang.String) throws com.fasterxml.jackson.core.JsonProcessingException
10:55:56.266 [main] INFO o.s.w.s.m.m.a.RequestMappingHandlerMapping - Mapped "{[/getRvById/{id}],methods=[GET],produces=[application/json;charset=UTF-8]}" onto public java.lang.String rdvmedecins.controllers.RdvMedecinsController.getRvById(long,javax.servlet.http.HttpServletResponse,java.lang.String) throws com.fasterxml.jackson.core.JsonProcessingException
10:55:56.268 [main] INFO o.s.w.s.m.m.a.RequestMappingHandlerMapping - Mapped "{[/getAllMedecins],methods=[GET],produces=[application/json;charset=UTF-8]}" onto public java.lang.String rdvmedecins.controllers.RdvMedecinsController.getAllMedecins(javax.servlet.http.HttpServletResponse,java.lang.String) throws com.fasterxml.jackson.core.JsonProcessingException
10:55:56.270 [main] INFO o.s.w.s.m.m.a.RequestMappingHandlerMapping - Mapped "{[/supprimerRv],methods=[POST],consumes=[application/json;charset=UTF-8],produces=[application/json;charset=UTF-8]}" onto public java.lang.String rdvmedecins.controllers.RdvMedecinsController.supprimerRv(rdvmedecins.models.PostSupprimerRv,javax.servlet.http.HttpServletResponse,java.lang.String) throws com.fasterxml.jackson.core.JsonProcessingException
10:55:56.273 [main] INFO o.s.w.s.m.m.a.RequestMappingHandlerMapping - Mapped "{[/authenticate],methods=[GET],produces=[application/json;charset=UTF-8]}" onto public java.lang.String rdvmedecins.controllers.RdvMedecinsController.authenticate(javax.servlet.http.HttpServletResponse,java.lang.String) throws com.fasterxml.jackson.core.JsonProcessingException
10:55:56.276 [main] INFO o.s.w.s.m.m.a.RequestMappingHandlerMapping - Mapped "{[/getAgendaMedecinJour/{idMedecin}/{jour}],methods=[GET],produces=[application/json;charset=UTF-8]}" onto public java.lang.String rdvmedecins.controllers.RdvMedecinsController.getAgendaMedecinJour(long,java.lang.String,javax.servlet.http.HttpServletResponse,java.lang.String) throws com.fasterxml.jackson.core.JsonProcessingException
...
10:55:56.681 [main] INFO o.s.b.c.e.t.TomcatEmbeddedServletContainer - Tomcat started on port(s): 8080 (http)
10:55:56.686 [main] INFO rdvmedecins.boot.Boot - Started Boot in 8.231 seconds
El servidor muestra numerosos registros. Arriba solo hemos incluido los que son útiles para entender el proceso:
- líneas 14-18: se inicia un servidor Tomcat integrado en el puerto 8080 de la máquina. Este servidor es el que ejecuta la aplicación web de gestión de citas. Esta aplicación es, de hecho, un servicio web / jSON: se le envían solicitudes a través de URL y responde enviando una cadena jSON;
- línea 24: el servicio web está protegido con el marco [Spring Security]. Se accede a los URL del servicio web mediante autenticación;
- líneas 29-44: los URL expuestos por el servicio web;
Vamos a detallar estas últimas.
3.5.2. Seguridad del servicio web
Los URL expuestos por el servicio web están protegidos. El servidor espera en la solicitud HTTP del cliente el siguiente encabezado:
El código esperado es la codificación en base64 [http://fr.wikipedia.org/wiki/Base64] de la cadena «usuario:contraseña». En su estado inicial, el servicio web solo acepta un usuario «admin» con la contraseña «admin». El encabezado anterior se convierte, para este usuario en particular, en la siguiente línea:
Para poder enviar este encabezado HTTP, utilizamos el cliente HTTP [Advanced Rest Client], que es un complemento del navegador Chrome (véase el párrafo 6.13). Vamos a probar manualmente los diferentes URL que expone el servicio web para comprender:
- los parámetros que espera el URL;
- la naturaleza exacta de su respuesta;
3.5.3. Lista de médicos
El URL [/getAllMedecins] permite obtener la lista de médicos:
 |

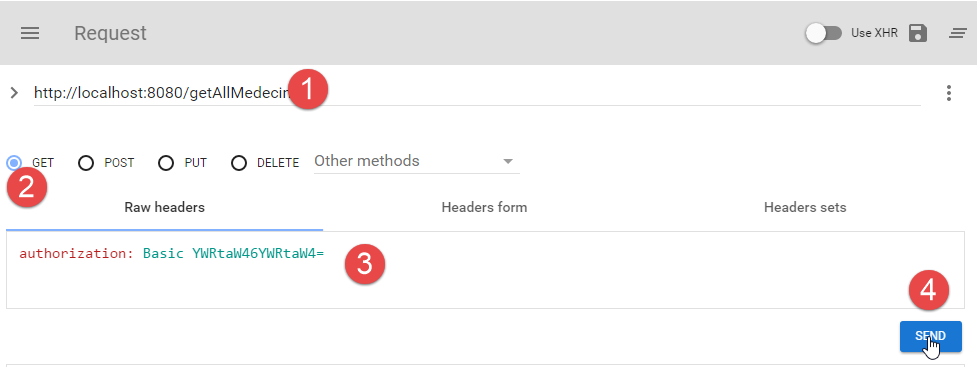

- en [1], la consulta URL;
- en [2], el método HTTP utilizado para esta consulta;
- en [3], el encabezado de seguridad del usuario (admin, admin) HTTP;
- en [4], se envía la solicitud HTTP;
La respuesta del servidor es la siguiente:
 |

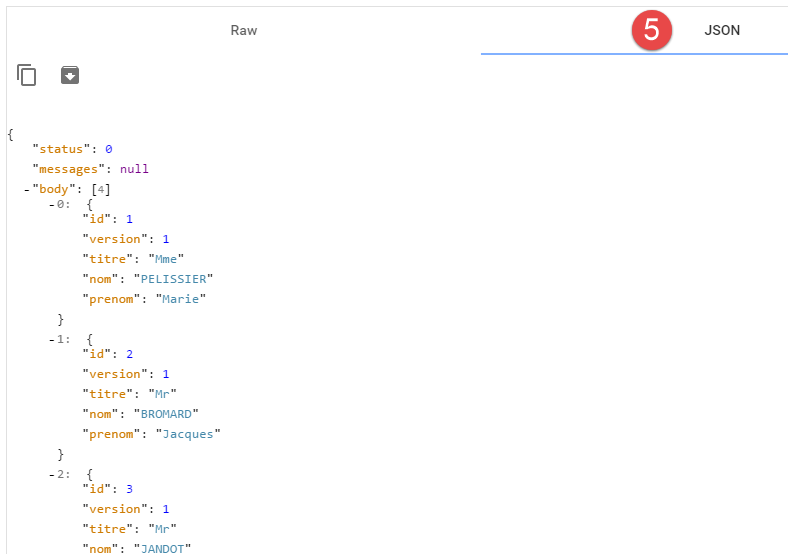

- en [5], la respuesta jSON del servidor, formateada;
 |

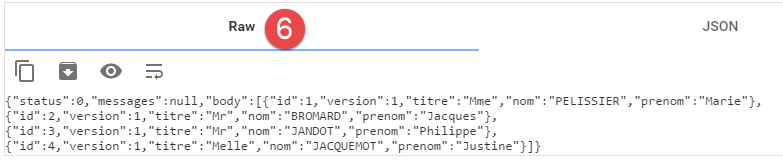

- en [6], la misma respuesta en formato sin procesar;
El formato [5] permite ver mejor la estructura de la respuesta. Todas las respuestas del servicio web son una instancia de la siguiente clase [Response]:
package rdvmedecins.android.dao.service;
import java.util.List;
public class Response<T> {
// ----------------- propiedades
// estado de la operación
private int status;
// posibles mensajes de error
private List<String> messages;
// el cuerpo de la respuesta
private T body;
// constructores
public Response() {
}
public Response(int status, List<String> messages, T body) {
this.status = status;
this.messages = messages;
this.body = body;
}
// getters y setters
...
}
- línea 9: el estado de la respuesta. El valor 0 significa que no hubo error; de lo contrario, hubo un error;
- línea 11: una lista de mensajes de error si se ha producido un error;
- línea 13: la respuesta que realmente esperaba el cliente;
La respuesta a URL [/getAllMedecins] es la cadena jSON de un objeto de tipo [Response<List<Medecin>>]. La clase [Medecin] es la siguiente:
package rdvmedecins.android.dao.entities;
public class Medecin extends Personne {
// constructor por defecto
public Medecin() {
}
// constructor con parámetros
public Medecin(String titre, String nom, String prenom) {
super(titre, nom, prenom);
}
public String toString() {
return String.format("Medecin[%s]", super.toString());
}
}
En la línea 3, la clase [Medecin] extiende la siguiente clase [Personne]:
package rdvmedecins.android.dao.entities;
public class Personne extends AbstractEntity {
// atributos de una persona
private String titre;
private String nom;
private String prenom;
// constructor por defecto
public Personne() {
}
// constructor con parámetros
public Personne(String titre, String nom, String prenom) {
this.titre = titre;
this.nom = nom;
this.prenom = prenom;
}
// toString
public String toString() {
return String.format("Personne[%s, %s, %s, %s, %s]", id, version, titre, nom, prenom);
}
// getter y setter
...
}
Línea 3: la clase [Personne] extiende la siguiente clase [AbstractEntity]:
package rdvmedecins.android.dao.entities;
import java.io.Serializable;
public class AbstractEntity implements Serializable {
private static final long serialVersionUID = 1L;
protected Long id;
protected Long version;
@Override
public int hashCode() {
int hash = 0;
hash += (id != null ? id.hashCode() : 0);
return hash;
}
// inicialización
public AbstractEntity build(Long id, Long version) {
this.id = id;
this.version = version;
return this;
}
@Override
public boolean equals(Object entity) {
String class1 = this.getClass().getName();
String class2 = entity.getClass().getName();
if (!class2.equals(class1)) {
return false;
}
AbstractEntity other = (AbstractEntity) entity;
return this.id == other.id;
}
// getters y setters
...
}
Al final, la estructura de un objeto [Medecin] es la siguiente:
[Long id; Long version; String titre; String nom; String prenom;]
y la de [Response<List<Medecin>>] es la siguiente:
De ahora en adelante, utilizaremos estas definiciones abreviadas para describir la respuesta del servidor. Además, durante un tiempo, ya no mostraremos capturas de pantalla. Basta con repetir lo que acabamos de ver. Volveremos a las capturas de pantalla cuando sea necesario realizar una consulta POST. También presentaremos un ejemplo de ejecución con el siguiente formato:
3.5.4. Lista de clientes
| |
|
Ejemplo:
3.5.5. Lista de horarios de un médico
|
- [idMedecin]: identificador del médico cuyos horarios de consulta se desean consultar;
- [hdebut]: hora de inicio de la consulta;
- [mdebut]: minutos de inicio de la consulta;
- [hfin]: hora de finalización de la consulta;
- [mfin]: minutos de finalización de la consulta;
Para un intervalo entre las 10:20 y las 10:40, tendremos [hdebut, mdebut, hfin, mfin]=[10, 20, 10, 40].
Ejemplo:

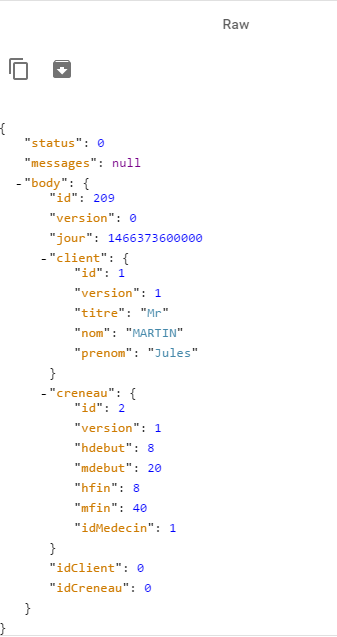

3.5.6. Lista de citas de un médico
|
- [idMedecin]: identificador del médico cuyas citas se desean consultar;
- URL [jour]: día de las citas en el formato «aaaa-mm-dd»;
- Respuesta [jour]: lo mismo, pero en formato de fecha Java;
- [client]: el cliente de la cita. Su estructura se ha descrito anteriormente;
- [idClient]: el identificador del cliente;
- [creneau]: el horario de la cita. Su estructura se ha descrito anteriormente;
- [idCreneau]: el identificador de la franja horaria;
Ejemplo:
3.5.7. La agenda de un médico
|
- [idMedecin]: identificador del médico cuyas citas se desean consultar;
- URL [jour]: día de las citas en el formato «aaaa-mm-dd»;
- [agenda]: agenda del médico;
- [medecin]: el médico en cuestión. Su estructura se definió anteriormente;
- Respuesta [jour]: el día de la agenda en formato de fecha Java;
- [creneauxMedecinJour]: una tabla de elementos del tipo [CreneauMedecinJour];
- [creneau]: un horario. Su estructura se ha descrito anteriormente;
- [rv]: una cita. Su estructura se ha descrito anteriormente;
Ejemplo:
|
Se ha destacado el caso en el que hay una cita en ese horario y el caso en el que no la hay.
3.5.8. Buscar un médico por su identificador
|
- [idMedecin]: el identificador del médico;
Ejemplo 1:
Ejemplo 2:
3.5.9. Obtener un cliente por su identificador
|
- [idClient]: el identificador del cliente;
Ejemplo 1:
Ejemplo 2:
3.5.10. Obtener un horario por su identificador
|
- [idCreneau]: el identificador de la franja horaria;
Ejemplo 1:
Cabe señalar que en la respuesta no aparece el nombre del médico titular del horario, sino solo su identificador.
Ejemplo 2:
3.5.11. Conseguir una cita con su identificador
|
- [idRv]: el identificador de la cita;
Ejemplo 1:
Cabe destacar que en la respuesta no aparecen ni el cliente ni el horario de la cita, sino únicamente sus identificadores.
Ejemplo 2:
3.5.12. Agregar una cita

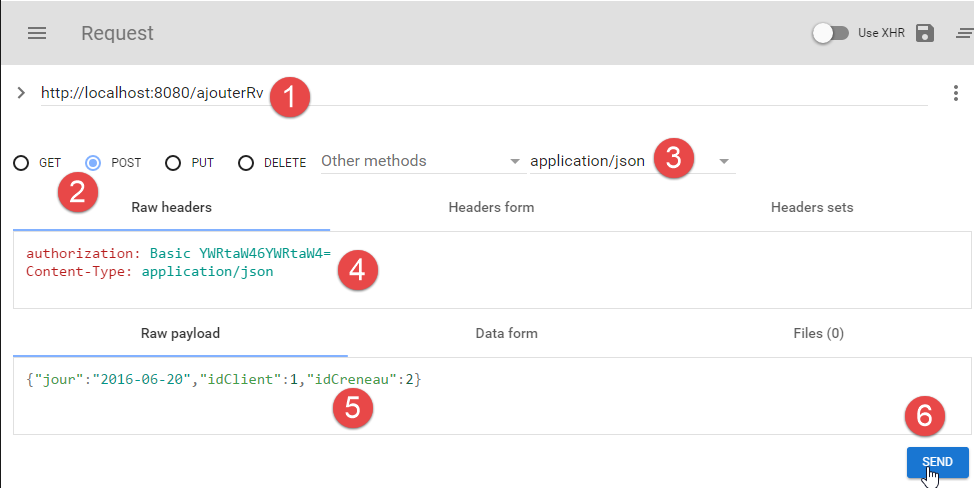

El URL [/ajouterRv] permite agregar una cita. La información necesaria para esta acción (el día, el horario y el cliente) se transmite mediante una solicitud HTTP POST. A continuación, mostramos cómo realizar esta solicitud con la herramienta [Advanced Rest Client].
- en [1], se consulta la tabla URL;
- en [2], es consultada por un POST;
- en [3-4], se le indica al servidor que los valores que se le envían se hacen en forma de una cadena jSON;
- en [4], el encabezado HTTP de la autenticación;
- en [5], la información transmitida por el POST. Se trata de una cadena jSON que contiene:
- [jour]: el día de la cita en el formato «aaaa-mm-dd»,
- [idClient]: el identificador del cliente para quien se programó la cita,
- [idCreneau]: el identificador del horario de la cita. Como un horario pertenece a un médico específico, con esto también se designa al médico;
- en [6], se envía la solicitud;
La cadena jSON que se envía es la del siguiente objeto de tipo [PostAjouterRv]:
public class PostAjouterRv {
// datos de la publicación
private String jour;
private long idClient;
private long idCreneau;
// constructores
public PostAjouterRv() {
}
public PostAjouterRv(String jour, long idCreneau, long idClient) {
this.jour = jour;
this.idClient = idClient;
this.idCreneau = idCreneau;
}
// getter y setter
...
}
La respuesta del servidor es del tipo [Response<Rv>] [int status; List<String> messages; Rv rv], donde [rv] es la cita agregada.
La respuesta del servidor a la solicitud anterior es la siguiente:
 |
Cabe señalar que, en el ejemplo anterior, cierta información no aparece en [idClient, idCreneau], pero se encuentra en los campos [client] y [creneau]. La información importante es el identificador de la cita agregada (209). El servicio web podría haberse limitado a devolver solo esta información.
3.5.13. Eliminar una cita
Esta operación también se realiza mediante un POST:
|
El valor publicado es la cadena jSON de un objeto del tipo [PostSupprimerRv] como se muestra a continuación:
public class PostSupprimerRv {
// datos del post
private long idRv;
// constructores
public PostSupprimerRv() {
}
public PostSupprimerRv(long idRv) {
this.idRv = idRv;
}
// getter y setter
...
}
- línea 4, [idRv] es el identificador de la cita que se va a eliminar.
Ejemplo 1:
La cita n.º 209 sí fue eliminada debido a [status=0].
Ejemplo 2:
3.6. El cliente de Android
Ahora que el servidor [1] se ha detallado y está operativo, vamos a analizar el cliente de Android [2].
3.6.1. Arquitectura del proyecto en Android Studio
El proyecto sigue la arquitectura del proyecto [client-android-skel] (véase el párrafo 1.17). En la arquitectura anterior del cliente de Android, se distinguen tres bloques:
- la capa [DAO], encargada de la comunicación con el servicio web;
- las [vues], encargadas de la comunicación con el usuario;
- la [activité], que actúa como enlace entre los dos bloques anteriores. Las vistas no tienen conocimiento de la capa [DAO]. Solo se comunican con la actividad.
Esta arquitectura se refleja en la del proyecto de Android Studio del cliente Android:
 |
- el paquete [activity] implementa la actividad;
- el paquete [architecture] incorpora los elementos de arquitectura que desarrollamos anteriormente;
- el paquete [dao] implementa la capa [DAO];
- el paquete [fragments] implementa los [vues];
3.6.2. Personalización del proyecto
 |

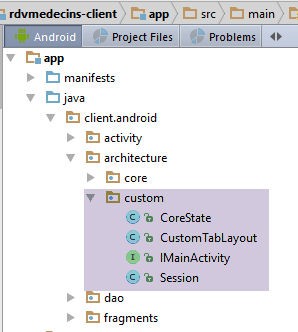

La carpeta [architecture / custom] contiene los elementos personalizables de la arquitectura.
La interfaz [IMainActivity] es la siguiente:
package client.android.architecture.custom;
import client.android.architecture.core.ISession;
import client.android.dao.service.IDao;
public interface IMainActivity extends IDao {
// acceso a la sesión
ISession getSession();
// cambio de vista
void navigateToView(int position, ISession.Action action);
// gestión de la espera
void beginWaiting();
void cancelWaiting();
// constantes de la aplicación -------------------------------------
// modo de depuración
boolean IS_DEBUG_ENABLED = true;
// tiempo máximo de espera para la respuesta del servidor
int TIMEOUT = 1000;
// tiempo de espera antes de ejecutar la solicitud del cliente
int DELAY = 000;
// autenticación básica
boolean IS_BASIC_AUTHENTIFICATION_NEEDED = true;
// adyacencia de fragmentos
int OFF_SCREEN_PAGE_LIMIT = 1;
// barra de pestañas
boolean ARE_TABS_NEEDED = false;
// imagen de espera
boolean IS_WAITING_ICON_NEEDED = true;
// número de fragmentos de la aplicación
int FRAGMENTS_COUNT = 4;
// número de visitas
int VUE_CONFIG = 0;
int VUE_ACCUEIL = 1;
int VUE_AGENDA = 2;
int VUE_AJOUT_RV = 3;
}
- líneas 25, 28: personalización de la capa [DAO];
- línea 31: esta aplicación realiza accesos autenticados al servidor;
- línea 40: se necesita una imagen de espera;
- línea 43: la aplicación tiene cuatro fragmentos;
- líneas 46-49: los números de los cuatro fragmentos;
- línea 37: no hay pestañas;
La clase base [CoreState] de los estados de los fragmentos será la siguiente:
package client.android.architecture.custom;
import client.android.architecture.core.MenuItemState;
import client.android.fragments.state.AccueilFragmentState;
import client.android.fragments.state.AgendaFragmentState;
import client.android.fragments.state.AjoutRvFragmentState;
import client.android.fragments.state.ConfigFragmentState;
import com.fasterxml.jackson.annotation.JsonIgnoreProperties;
import com.fasterxml.jackson.annotation.JsonSubTypes;
import com.fasterxml.jackson.annotation.JsonTypeInfo;
@JsonIgnoreProperties(ignoreUnknown = true)
@JsonTypeInfo(use = JsonTypeInfo.Id.NAME, include = JsonTypeInfo.As.PROPERTY)
@JsonSubTypes({
@JsonSubTypes.Type(value = AccueilFragmentState.class),
@JsonSubTypes.Type(value = AgendaFragmentState.class),
@JsonSubTypes.Type(value = AjoutRvFragmentState.class),
@JsonSubTypes.Type(value = ConfigFragmentState.class)
}
)
public class CoreState {
// fragmento visitado o no
protected boolean hasBeenVisited = false;
// estado del posible menú del fragmento
protected MenuItemState[] menuOptionsState;
// getters y setters
...
}
- líneas 15-18: los cuatro fragmentos tienen un estado:
 |

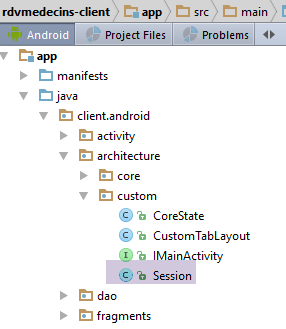

Por último, la sesión contiene los datos compartidos entre fragmentos:
package client.android.architecture.custom;
import client.android.architecture.core.AbstractSession;
import client.android.dao.entities.AgendaMedecinJour;
import client.android.dao.entities.Client;
import client.android.dao.entities.Medecin;
import client.android.fragments.state.AccueilFragmentState;
import client.android.fragments.state.AgendaFragmentState;
import client.android.fragments.state.AjoutRvFragmentState;
import client.android.fragments.state.ConfigFragmentState;
import java.util.List;
public class Session extends AbstractSession {
// los elementos que no se pueden serializar en jSON deben tener la anotación @JsonIgnore
// lista de médicos
private List<Medecin> médecins;
// lista de clientes
private List<Client> clients;
// agenda de un médico para un día determinado
private AgendaMedecinJour agenda;
// posición del elemento seleccionado en la agenda
private int position;
// día de la cita en formato inglés «yyyy-MM-dd»
private String dayRv;
// día de la cita en formato francés «dd-MM-yyyy»
private String jourRv;
// getters y setters
...
}
- líneas 17-28: la sesión almacena seis datos. Explicaremos la función de estos cuando sea necesario.
3.6.3. La capa [DAO]
 |
 |  |
- en [1], las entidades encapsuladas en las respuestas del servidor. Estas se presentaron en el párrafo 3.5;
- en [2], los elementos del cliente que gestionan los intercambios con el servidor;
No volveremos a abordar los elementos [1]. Ya se han presentado. Se invita al lector a consultar el párrafo 3.5 si es necesario. Analizaremos la implementación del paquete [service]. Esto nos llevará a hablar también de la implementación de las comunicaciones seguras entre el cliente y el servidor.
3.6.3.1. Implementación de las comunicaciones entre el cliente y el servidor
 |
La clase [WebClient] es un componente de AA que describe:
- los URL expuestos por el servicio web;
- sus parámetros;
- sus respuestas;
package rdvmedecins.android.dao.service;
import rdvmedecins.android.dao.entities.*;
import org.androidannotations.rest.spring.annotations.*;
import org.androidannotations.rest.spring.api.RestClientRootUrl;
import org.androidannotations.rest.spring.api.RestClientSupport;
import org.springframework.http.converter.json.MappingJackson2HttpMessageConverter;
import org.springframework.web.client.RestTemplate;
import java.util.List;
@Rest(converters = {MappingJackson2HttpMessageConverter.class})
public interface WebClient extends RestClientRootUrl, RestClientSupport {
// RestTemplate
public void setRestTemplate(RestTemplate restTemplate);
// lista de médicos
@Get("/getAllMedecins")
public Response<List<Medecin>> getAllMedecins();
// lista de clientes
@Get("/getAllClients")
public Response<List<Client>> getAllClients();
// lista de horarios de un médico
@Get("/getAllCreneaux/{idMedecin}")
public Response<List<Creneau>> getAllCreneaux(@Path long idMedecin);
// lista de citas de un médico
@Get("/getRvMedecinJour/{idMedecin}/{jour}")
public Response<List<Rv>> getRvMedecinJour(@Path long idMedecin, @Path String jour);
// Cliente
@Get("/getClientById/{id}")
public Response<Client> getClientById(@Path long id);
// Médico
@Get("/getMedecinById/{id}")
public Response<Medecin> getMedecinById(@Path long id);
// Cita
@Get("/getRvById/{id}")
public Response<Rv> getRvById(@Path long id);
// Intervalo
@Get("/getCreneauById/{id}")
public Response<Creneau> getCreneauById(@Path long id);
// agregar un RV
@Post("/ajouterRv")
public Response<Rv> ajouterRv(@Body PostAjouterRv post);
// eliminar una cita
@Post("/supprimerRv")
public Response<Rv> supprimerRv(@Body PostSupprimerRv post);
// obtener la agenda de un médico
@Get(value = "/getAgendaMedecinJour/{idMedecin}/{jour}")
public Response<AgendaMedecinJour> getAgendaMedecinJour(@Path long idMedecin, @Path String jour);
}
- líneas 19-60: aquí se encuentran todas las URL analizadas en el párrafo 3.5;
- línea 16: el componente [RestTemplate] de [Spring Android] en el que se basa la comunicación cliente/servidor;
3.6.3.2. La interfaz [IDao]
 |
La interfaz [IDao] de la capa [DAO] es la siguiente:
package rdvmedecins.android.dao.service;
import rdvmedecins.android.dao.entities.*;
import rx.Observable;
import java.util.List;
public interface IDao {
// URL del servicio web
public void setUrlServiceWebJson(String url);
// usuario
public void setUser(String user, String mdp);
// tiempo de espera del cliente
public void setTimeout(int timeout);
// Lista de clientes
public Observable<List<Client>> getAllClients();
// Lista de médicos
public Observable<List<Medecin>> getAllMedecins();
// lista de horarios de un médico
public Observable<List<Creneau>> getAllCreneaux(long idMedecin);
// lista de citas de un médico en un día determinado
public Observable<List<Rv>> getRvMedecinJour(long idMedecin, String jour);
// buscar un cliente por su identificación
public Observable<Client> getClientById(long id);
// buscar un médico identificado por su ID
public Observable<Medecin> getMedecinById(long id);
// buscar una cita identificada por su ID
public Observable<Rv> getRvById(long id);
// buscar un horario identificado por su ID
public Observable<Creneau> getCreneauById(long id);
// agregar un RV
public Observable<Rv> ajouterRv(String jour, long idCreneau, long idClient);
// eliminar un RV
public Observable<Rv> supprimerRv(long idRv);
// actividad
public Observable<AgendaMedecinJour> getAgendaMedecinJour(long idMedecin, String jour);
// modo de depuración
void setDebugMode(boolean isDebugEnabled);
}
- línea 10: para establecer el URL del servicio web / jSON;
- línea 13: para configurar el usuario de la comunicación cliente/servidor. [user] es el identificador del usuario, [mdp] su contraseña;
- línea 16: para establecer un tiempo máximo de espera para la respuesta del servidor;
- líneas 18-49: a cada URL expuesto por el servicio web le corresponde un método. Estos retoman la firma de los métodos con los mismos nombres del componente AA [WebClient];
- línea 52: para controlar el modo debug de la capa [DAO];
3.6.3.3. La clase [Dao]
 |
La implementación [DAO] de la interfaz [IDao] anterior es la siguiente:
package client.android.dao.service;
import android.util.Log;
import client.android.dao.entities.*;
import org.androidannotations.annotations.AfterInject;
import org.androidannotations.annotations.Bean;
import org.androidannotations.annotations.EBean;
import org.androidannotations.rest.spring.annotations.RestService;
import org.springframework.http.client.ClientHttpRequestInterceptor;
import org.springframework.http.client.SimpleClientHttpRequestFactory;
import org.springframework.http.converter.json.MappingJackson2HttpMessageConverter;
import org.springframework.web.client.RestTemplate;
import rx.Observable;
import java.util.ArrayList;
import java.util.List;
@EBean(scope = EBean.Scope.Singleton)
public class Dao extends AbstractDao implements IDao {
// cliente del servicio web
@RestService
protected WebClient webClient;
// seguridad
@Bean
protected MyAuthInterceptor authInterceptor;
// el RestTemplate
private RestTemplate restTemplate;
// fábrica de RestTemplate
private SimpleClientHttpRequestFactory factory;
@AfterInject
public void afterInject() {
...
}
@Override
public void setUrlServiceWebJson(String url) {
...
}
@Override
public void setUser(String user, String mdp) {
...
}
@Override
public void setTimeout(int timeout) {
...
}
@Override
public void setBasicAuthentification(boolean isBasicAuthentificationNeeded) {
if (isDebugEnabled) {
Log.d(className, String.format("setBasicAuthentification thread=%s, isBasicAuthentificationNeeded=%s", Thread.currentThread().getName(), isBasicAuthentificationNeeded));
}
// ¿Interceptor de autenticación?
if (isBasicAuthentificationNeeded) {
// se agrega el interceptor de autenticación
List<ClientHttpRequestInterceptor> interceptors = new ArrayList<ClientHttpRequestInterceptor>();
interceptors.add(authInterceptor);
restTemplate.setInterceptors(interceptors);
}
}
// métodos privados -------------------------------------------------
private void log(String message) {
if (isDebugEnabled) {
Log.d(className, message);
}
}
// Implementación de la interfaz IDao --------------------------------------------------------------------
@Override
public Observable<Response<List<Client>>> getAllClients() {
// registro
log("getAllClients");
// resultado
return getResponse(new IRequest<Response<List<Client>>>() {
@Override
public Response<List<Client>> getResponse() {
return webClient.getAllClients();
}
});
}
@Override
public Observable<Response<List<Medecin>>> getAllMedecins() {
// registro
log("getAllMedecins");
// resultado
return getResponse(new IRequest<Response<List<Medecin>>>() {
@Override
public Response<List<Medecin>> getResponse() {
return webClient.getAllMedecins();
}
});
}
@Override
public Observable<Response<List<Creneau>>> getAllCreneaux(final long idMedecin) {
// registro
log("getAllCreneaux");
// resultado
return getResponse(new IRequest<Response<List<Creneau>>>() {
@Override
public Response<List<Creneau>> getResponse() {
return webClient.getAllCreneaux(idMedecin);
}
});
}
@Override
public Observable<Response<List<Rv>>> getRvMedecinJour(final long idMedecin, final String jour) {
// registro
log("getRvMedecinJour");
// resultado
return getResponse(new IRequest<Response<List<Rv>>>() {
@Override
public Response<List<Rv>> getResponse() {
return webClient.getRvMedecinJour(idMedecin, jour);
}
});
}
@Override
public Observable<Response<Client>> getClientById(final long id) {
// registro
log("getClientById");
// resultado
return getResponse(new IRequest<Response<Client>>() {
@Override
public Response<Client> getResponse() {
return webClient.getClientById(id);
}
});
}
@Override
public Observable<Response<Medecin>> getMedecinById(final long id) {
// registro
log("getMedecinById");
// resultado
return getResponse(new IRequest<Response<Medecin>>() {
@Override
public Response<Medecin> getResponse() {
return webClient.getMedecinById(id);
}
});
}
@Override
public Observable<Response<Rv>> getRvById(final long id) {
// registro
log("getRvById");
// resultado
return getResponse(new IRequest<Response<Rv>>() {
@Override
public Response<Rv> getResponse() {
return webClient.getRvById(id);
}
});
}
@Override
public Observable<Response<Creneau>> getCreneauById(final long id) {
// registro
log("getCreneauById");
// resultado
return getResponse(new IRequest<Response<Creneau>>() {
@Override
public Response<Creneau> getResponse() {
return webClient.getCreneauById(id);
}
});
}
@Override
public Observable<Response<Rv>> ajouterRv(final String jour, final long idCreneau, final long idClient) {
// registro
log("ajouterRv");
// resultado
return getResponse(new IRequest<Response<Rv>>() {
@Override
public Response<Rv> getResponse() {
return webClient.ajouterRv(new PostAjouterRv(jour, idCreneau, idClient));
}
});
}
@Override
public Observable<Response<Rv>> supprimerRv(final long idRv) {
// registro
log("supprimerRv");
// resultado
return getResponse(new IRequest<Response<Rv>>() {
@Override
public Response<Rv> getResponse() {
return webClient.supprimerRv(new PostSupprimerRv(idRv));
}
});
}
@Override
public Observable<Response<AgendaMedecinJour>> getAgendaMedecinJour(final long idMedecin, final String jour) {
// registro
log("getAgendaMedecinJour");
// resultado
return getResponse(new IRequest<Response<AgendaMedecinJour>>() {
@Override
public Response<AgendaMedecinJour> getResponse() {
return webClient.getAgendaMedecinJour(idMedecin, jour);
}
});
}
}
- líneas 18-72: son las que se encuentran de forma predeterminada en la clase [Dao] del proyecto [client-android-skel];
- líneas 74-216: implementación de la interfaz [IDao]. Los métodos que consultan a URL, expuestos por el servicio web, delegan esta consulta al componente AA [WebClient] (líneas 22-23);
- líneas 58-63: si las comunicaciones entre el cliente y el servidor se autentican mediante una autorización de tipo básico, se agrega un interceptor al componente [RestTemplate]. Esto hará que cualquier solicitud HTTP emitida por el componente [RestTemplate] sea interceptada por la clase [MyAuthInterceptor] (líneas 25-26);
La clase [MyAuthInterceptor] es la siguiente:
package rdvmedecins.android.dao.security;
import org.androidannotations.annotations.Bean;
import org.androidannotations.annotations.EBean;
import org.springframework.http.HttpAuthentication;
import org.springframework.http.HttpBasicAuthentication;
import org.springframework.http.HttpHeaders;
import org.springframework.http.HttpRequest;
import org.springframework.http.client.ClientHttpRequestExecution;
import org.springframework.http.client.ClientHttpRequestInterceptor;
import org.springframework.http.client.ClientHttpResponse;
import java.io.IOException;
@EBean(scope = EBean.Scope.Singleton)
public class MyAuthInterceptor implements ClientHttpRequestInterceptor {
// usuario
private String user;
private String mdp;
public ClientHttpResponse intercept(HttpRequest request, byte[] body, ClientHttpRequestExecution execution) throws IOException {
HttpHeaders headers = request.getHeaders();
HttpAuthentication auth = new HttpBasicAuthentication(user, mdp);
headers.setAuthorization(auth);
return execution.execute(request, body);
}
public void setUser(String user, String mdp) {
this.user = user;
this.mdp = mdp;
}
}
- línea 15: la clase [MyAuthInterceptor] es un componente AA de tipo [singleton];
- línea 16: la clase [MyAuthInterceptor] extiende la interfaz Spring [ClientHttpRequestInterceptor]. Esta interfaz tiene un método, el método [intercept] de la línea 22. Se extiende esta interfaz para interceptar cualquier solicitud HTTP del cliente. El método [intercept] recibe tres parámetros;
- [HtpRequest request]: la solicitud HTTP interceptada,
- [byte[] body]: su cuerpo, si lo tiene (por ejemplo, valores enviados mediante POST),
- [ClientHttpRequestExecution execution]: el componente de Spring que ejecuta la solicitud;
Interceptamos todas las solicitudes HTTP del cliente Android para añadirles el encabezado de autenticación HTTP presentado en el párrafo 3.5.
- línea 23: recuperamos los encabezados HTTP de la solicitud interceptada;
- línea 24: creamos el encabezado de autenticación HTTP. El método de autenticación utilizado (codificación base64 de la cadena «user:mdp») lo proporciona la clase Spring [HttpBasicAuthentication];
- línea 25: el encabezado de autenticación que acabamos de crear se agrega a los encabezados actuales de la solicitud interceptada;
- línea 26: se continúa con la ejecución de la solicitud interceptada. En resumen, la solicitud interceptada se ha enriquecido con el encabezado de autenticación;
Las implementaciones de los métodos de la interfaz [IDao] siguen todas el mismo modelo. Tomemos como ejemplo el método [getAgendaMedecinJour]:
@Override
public Observable<Response<AgendaMedecinJour>> getAgendaMedecinJour(final long idMedecin, final String jour) {
// registro
log("getAgendaMedecinJour");
// resultado
return getResponse(new IRequest<Response<AgendaMedecinJour>>() {
@Override
public Response<AgendaMedecinJour> getResponse() {
return webClient.getAgendaMedecinJour(idMedecin, jour);
}
});
}
- línea 2: el método espera dos parámetros:
- [idMedecin]: el identificador del médico cuya agenda se desea consultar;
- [jour]: el día para el que se desea la agenda;
- línea 6: se invoca el método [getResponse] de la clase padre [AbstractDao]. Este método espera un parámetro de tipo [IRequest<T>], donde T es el tipo devuelto por el método [getAgendaMedecinJour] de la línea 2, en este caso [Response<AgendaMedecinJour>]. La interfaz [IRequest] solo tiene un método: [getResponse] (línea 8);
- líneas 8-10: implementación del método [IRequest.getResponse]. Este método debe devolver el resultado esperado por el método [getAgendaMedecinJour] de la línea 2, de tipo [Response<AgendaMedecinJour>];
- línea 9: la respuesta es devuelta por el método [webClient.getAgendaMedecinJour]:
// obtener la agenda de un médico
@Get(value = "/getAgendaMedecinJour/{idMedecin}/{jour}")
Response<AgendaMedecinJour> getAgendaMedecinJour(@Path long idMedecin, @Path String jour);
Los parámetros utilizados en la línea 9 son los que se pasan al método [getAgendaMedecinJour] en la línea 2. Por esta razón, estos parámetros deben tener el atributo final;
3.6.4. La actividad [MainActivity]
Serveur  |
 |
La clase [MainActivity] es la siguiente:
package client.android.activity;
import android.util.Log;
import client.android.architecture.core.AbstractActivity;
import client.android.architecture.core.AbstractFragment;
import client.android.architecture.custom.IMainActivity;
import client.android.dao.entities.*;
import client.android.dao.service.Dao;
import client.android.dao.service.IDao;
import client.android.dao.service.Response;
import client.android.fragments.behavior.AccueilFragment_;
import client.android.fragments.behavior.AgendaFragment_;
import client.android.fragments.behavior.AjoutRvFragment_;
import client.android.fragments.behavior.ConfigFragment_;
import org.androidannotations.annotations.Bean;
import org.androidannotations.annotations.EActivity;
import rx.Observable;
import java.util.List;
@EActivity
public class MainActivity extends AbstractActivity {
// capa [DAO]
@Bean(Dao.class)
protected IDao dao;
// clase de padres ---------------------------------------
@Override
protected void onCreateActivity() {
// registro
if (IS_DEBUG_ENABLED) {
Log.d(className, "onCreateActivity");
}
}
@Override
protected IDao getDao() {
return dao;
}
@Override
protected AbstractFragment[] getFragments() {
AbstractFragment[] fragments= new AbstractFragment[]{new ConfigFragment_(), new AccueilFragment_(), new AgendaFragment_(), new AjoutRvFragment_()};
return fragments;
}
@Override
protected CharSequence getFragmentTitle(int position) {
return null;
}
@Override
protected void navigateOnTabSelected(int position) {
}
@Override
protected int getFirstView() {
return IMainActivity.VUE_CONFIG;
}
// interfaz IDao -----------------------------------------------------
...
@Override
public Observable<Response<List<Client>>> getAllClients() {
return dao.getAllClients();
}
@Override
public Observable<Response<List<Medecin>>> getAllMedecins() {
return dao.getAllMedecins();
}
@Override
public Observable<Response<List<Creneau>>> getAllCreneaux(long idMedecin) {
return dao.getAllCreneaux(idMedecin);
}
@Override
public Observable<Response<List<Rv>>> getRvMedecinJour(long idMedecin, String jour) {
return dao.getRvMedecinJour(idMedecin, jour);
}
@Override
public Observable<Response<Client>> getClientById(long id) {
return dao.getClientById(id);
}
@Override
public Observable<Response<Medecin>> getMedecinById(long id) {
return dao.getMedecinById(id);
}
@Override
public Observable<Response<Rv>> getRvById(long id) {
return dao.getRvById(id);
}
@Override
public Observable<Response<Creneau>> getCreneauById(long id) {
return dao.getCreneauById(id);
}
@Override
public Observable<Response<Rv>> ajouterRv(String jour, long idCreneau, long idClient) {
return dao.ajouterRv(jour, idCreneau, idClient);
}
@Override
public Observable<Response<Rv>> supprimerRv(long idRv) {
return dao.supprimerRv(idRv);
}
@Override
public Observable<Response<AgendaMedecinJour>> getAgendaMedecinJour(long idMedecin, String jour) {
return dao.getAgendaMedecinJour(idMedecin, jour);
}
}
- líneas 21-66: estas líneas vienen incluidas de forma predeterminada en el modelo [client-android-skel];
- líneas 66-119: implementación de la interfaz [IDao]. Todos los métodos delegan el trabajo a la capa [DAO] de la línea 26;
- líneas 42-46: el método [getFragments] devuelve la matriz de los cuatro fragmentos de la aplicación;
- líneas 58-61: la vista de configuración es la primera vista que se muestra al iniciar la aplicación;
3.6.5. La sesión
 |
La clase [Session] sirve para almacenar la información que debe transmitirse entre fragmentos. Es la siguiente:
package rdvmedecins.android.architecture;
import rdvmedecins.android.dao.entities.AgendaMedecinJour;
import rdvmedecins.android.dao.entities.Client;
import rdvmedecins.android.dao.entities.Medecin;
import org.androidannotations.annotations.EBean;
import java.util.List;
@EBean(scope = EBean.Scope.Singleton)
public class Session {
// lista de médicos
private List<Medecin> médecins;
// lista de clientes
private List<Client> clients;
// agenda
private AgendaMedecinJour agenda;
// posición del elemento seleccionado en la agenda
private int position;
// día de la cita en formato inglés «yyyy-MM-dd»
private String dayRv;
// día de la cita en formato francés «dd-MM-yyyy»
private String jourRv;
// getters y setters
...
}
- línea 10: la clase [Session] es un componente AA del que se crea una única instancia;
- líneas 12-15: en este caso de estudio, supondremos que las listas de médicos y clientes no cambian. Se solicitarán al iniciar la aplicación y se almacenarán en la sesión para que los fragmentos puedan utilizarlas;
- líneas 20-23: el día deseado para una cita. Se maneja de dos formas: en notación francesa (línea 23) dentro de la aplicación para Android, y en notación inglesa (línea 21) para las comunicaciones con el servidor;
- línea 19: la posición del elemento en el que se hizo clic (enlace «agregar»/«eliminar») en la agenda;
3.6.6. Gestión de la vista de configuración
3.6.6.1. La vista
La vista de configuración es la vista que se muestra al iniciar la aplicación:
Los elementos de la interfaz visual son los siguientes:
3.6.6.2. El fragmento

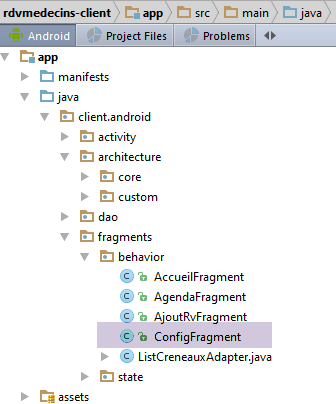

La vista de configuración es administrada por el siguiente fragmento [ConfigFragment]:
 |
package client.android.fragments.behavior;
import android.util.Log;
import android.view.View;
import android.widget.Button;
import android.widget.EditText;
import android.widget.TextView;
import client.android.R;
import client.android.architecture.core.AbstractFragment;
import client.android.architecture.core.ISession;
import client.android.architecture.core.MenuItemState;
import client.android.architecture.custom.CoreState;
import client.android.architecture.custom.IMainActivity;
import client.android.dao.entities.Client;
import client.android.dao.entities.Medecin;
import client.android.dao.service.Response;
import client.android.fragments.state.ConfigFragmentState;
import org.androidannotations.annotations.*;
import rx.functions.Action1;
import java.net.URI;
import java.util.List;
@EFragment(R.layout.config)
@OptionsMenu(R.menu.menu_config)
public class ConfigFragment extends AbstractFragment {
// los elementos de la interfaz visual
@ViewById(R.id.edt_urlServiceRest)
protected EditText edtUrlServiceRest;
@ViewById(R.id.txt_errorUrlServiceRest)
protected TextView txtErrorUrlServiceRest;
@ViewById(R.id.txt_errorUtilisateur)
protected TextView txtErrorUtilisateur;
@ViewById(R.id.edt_utilisateur)
protected EditText edtUtilisateur;
@ViewById(R.id.edt_mdp)
protected EditText edtMdp;
// los campos de entrada
private String urlServiceRest;
private String utilisateur;
private String mdp;
// validación de la página
@OptionsItem(R.id.actionValider)
protected void doValider() {
...
}
..
// Implementación de los métodos de la clase padre -------------------------------------------
...
}
- línea 25: el fragmento está asociado al siguiente menú [menu_config]:
 |
<menu xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
xmlns:tools="http://schemas.android.com/tools"
tools:context=".activity.MainActivity1">
<item
android:id="@+id/menuActions"
app:showAsAction="ifRoom"
android:title="@string/menuActions">
<menu>
<item
android:id="@+id/actionValider"
android:title="@string/actionValider"/>
<item
android:id="@+id/actionAnnuler"
android:title="@string/actionAnnuler"/>
</menu>
</item>
</menu>
- líneas 28-38: los elementos de la interfaz visual;
- líneas 41-43: los tres campos de entrada del formulario;
Al hacer clic en la opción de menú [Valider], se ejecuta el método [doValider]:
// validación de la página
@OptionsItem(R.id.actionValider)
protected void doValider() {
// se almacenan en caché los posibles mensajes de error anteriores
txtErrorUrlServiceRest.setVisibility(View.INVISIBLE);
txtErrorUtilisateur.setVisibility(View.INVISIBLE);
// se verifica la validez de los datos ingresados
if (!isPageValid()) {
return;
}
// se completa el URL del servicio web
mainActivity.setUrlServiceWebJson(urlServiceRest);
// se ingresa el usuario
mainActivity.setUser(utilisateur, mdp);
// Inicio de la espera: se lanzarán 2 tareas asincrónicas
beginWaiting(2);
// médicos
executeInBackground(mainActivity.getAllMedecins(), new Action1<Response<List<Medecin>>>() {
@Override
public void call(Response<List<Medecin>> responseMedecins) {
// se procesa la respuesta
consumeMedecins(responseMedecins);
}
});
// clientes
executeInBackground(mainActivity.getAllClients(), new Action1<Response<List<Client>>>() {
@Override
public void call(Response<List<Client>> responseClients) {
// se procesa la respuesta
consumeClients(responseClients);
}
});
}
private void consumeMedecins(Response<List<Medecin>> responseMedecins) {
// registro
if (isDebugEnabled) {
Log.d(className, "consume médecins");
}
// ¿error?
if (responseMedecins.getStatus() != 0) {
// mensaje
showAlert(responseMedecins.getMessages());
// cancelación
doAnnuler();
// regreso a UI
return;
}
// se guardan los médicos en la sesión
session.setMédecins(responseMedecins.getBody());
}
private void consumeClients(Response<List<Client>> responseClients) {
// registro
if (isDebugEnabled) {
Log.d(className, "consume clients");
}
// ¿Error?
if (responseClients.getStatus() != 0) {
// mensaje
showAlert(responseClients.getMessages());
// cancelación
doAnnuler();
// regreso a UI
return;
}
// se guardan los clientes en la sesión
session.setClients(responseClients.getBody());
}
- líneas 8-10: se verifica la validez de los tres campos del formulario. Si el formulario no es válido, no se continúa;
- líneas 11-14: se pasan a la actividad los datos necesarios para la capa [DAO];
- línea 16: se le indica a la clase padre que se van a iniciar dos tareas asincrónicas y se prepara la espera;
- líneas 17-24: se solicita la lista de médicos;
- línea 18: el método [executeInBackground] espera dos parámetros:
- línea 18: el proceso que se va a ejecutar y observar lo proporciona el método [mainActivity.getAllMedecins()];
- líneas 18-24: el segundo parámetro es una instancia del tipo [Action1<T>], donde T es el tipo devuelto por el proceso observado, en este caso [Response<List<Medecin>>]
- línea 22: cuando se recibe la respuesta, se pasa al método [consumeMedecins] de la línea 36;
- líneas 25-33: después de iniciar una primera tarea asíncrona, se inicia una segunda para solicitar la lista de clientes. Por lo tanto, tendremos dos tareas ejecutándose en paralelo;
- líneas 36-52: se ha recibido la respuesta de la tarea de los médicos. Se procesa;
- líneas 42-49: primero se verifica si el servidor ha reportado un error en el campo [status] de la respuesta;
- línea 44: si hay un error, mostramos los mensajes que el servidor ha incluido en el campo [messages] de la respuesta;
- línea 46: se cancelan todas las tareas;
- línea 48: se regresa a la interfaz de usuario;
- línea 51: si no hubo ningún error, se carga la lista de médicos en la sesión;
La validez de los datos ingresados (línea 8) se verifica con el siguiente método:
private boolean isPageValid() {
// se verifica la validez de los datos ingresados
boolean erreur;
URI service;
// validez del URL del servicio REST
urlServiceRest = String.format("http://%s", edtUrlServiceRest.getText().toString().trim());
try {
service = new URI(urlServiceRest);
erreur = service.getHost() == null || service.getPort() == -1;
} catch (Exception ex) {
// se registra el error
erreur = true;
}
if (erreur) {
// se muestra el error
txtErrorUrlServiceRest.setVisibility(View.VISIBLE);
}
// usuario
utilisateur = edtUtilisateur.getText().toString().trim();
if (utilisateur.length() == 0) {
// se muestra el error
txtErrorUtilisateur.setVisibility(View.VISIBLE);
// se registra el error
erreur = true;
}
// contraseña
mdp = edtMdp.getText().toString().trim();
// regreso
return !erreur;
}
El método [beginWaiting] (línea 16) es el siguiente:
// comienza la espera
protected void beginWaiting(int numberOfRunningTasks) {
// se prepara el inicio de las tareas
beginRunningTasks(numberOfRunningTasks);
// estado de los botones y menús
setAllMenuOptionsStates(false);
setMenuOptionsStates(new MenuItemState[]{new MenuItemState(R.id.menuActions, true),new MenuItemState(R.id.actionAnnuler, true)});
}
- línea 4: se le indica a la tarea principal que se van a ejecutar las tareas [numberOfRunningTasks];
- línea 6: se ocultan todas las opciones del menú;
- línea 7: para luego hacer visible la opción [Actions/Annuler];
Al hacer clic en la opción de menú [Annuler], se ejecuta el método [doAnnuler]:
@OptionsItem(R.id.actionAnnuler)
protected void doAnnuler() {
if (isDebugEnabled) {
Log.d(className, "Annulation demandée");
}
// se cancelan las tareas asincrónicas
cancelRunningTasks();
}
- línea 8: se le pide a la clase padre que cancele las tareas asincrónicas;
3.6.6.3. Gestión del ciclo de vida del fragmento
El fragmento tiene el siguiente estado [ConfigFragmentState]:
package client.android.fragments.state;
import client.android.architecture.custom.CoreState;
public class ConfigFragmentState extends CoreState {
// la visibilidad de los dos mensajes de error
private boolean txtErrorUrlServiceRestVisible;
private boolean txtErrorUtilisateurVisible;
// getter y setter
...
}
- cuando la clase padre se lo solicite, el fragmento guardará la visibilidad de sus dos mensajes de error;
El ciclo de vida del fragmento se implementa de la siguiente manera:
// Implementación de métodos de la clase padre -------------------------------------------
@Override
public CoreState saveFragment() {
// guardar el estado del fragmento
ConfigFragmentState state = new ConfigFragmentState();
state.setTxtErrorUrlServiceRestVisible(txtErrorUrlServiceRest.getVisibility() == View.VISIBLE);
state.setTxtErrorUtilisateurVisible(txtErrorUtilisateur.getVisibility() == View.VISIBLE);
return state;
}
@Override
protected int getNumView() {
return IMainActivity.VUE_CONFIG;
}
@Override
protected void initFragment(CoreState previousState) {
}
@Override
protected void initView(CoreState previousState) {
if (previousState == null) {
// Primera visita
// se almacenan en caché los mensajes de error
txtErrorUtilisateur.setVisibility(View.INVISIBLE);
txtErrorUrlServiceRest.setVisibility(View.INVISIBLE);
// menú
initMenu();
}
}
@Override
protected void updateOnSubmit(CoreState previousState) {
}
@Override
protected void updateOnRestore(CoreState previousState) {
// restablecimiento de la visibilidad de los mensajes de error
ConfigFragmentState state = (ConfigFragmentState) previousState;
// no es la primera visita: se muestran los mensajes de error
txtErrorUtilisateur.setVisibility(state.isTxtErrorUtilisateurVisible() ? View.VISIBLE : View.INVISIBLE);
txtErrorUrlServiceRest.setVisibility(state.isTxtErrorUrlServiceRestVisible() ? View.VISIBLE : View.INVISIBLE);
}
@Override
protected void notifyEndOfUpdates() {
}
@Override
protected void notifyEndOfTasks(boolean runningTasksHaveBeenCanceled) {
// menú
initMenu();
// ¿Siguiente vista?
if (!runningTasksHaveBeenCanceled) {
mainActivity.navigateToView(IMainActivity.VUE_ACCUEIL, ISession.Action.SUBMIT);
}
}
// métodos privados ------------------------------------------------
private void initMenu(){
// estado del menú
setAllMenuOptionsStates(true);
setMenuOptionsStates(new MenuItemState[]{new MenuItemState(R.id.actionAnnuler, false)});
}
- líneas 2-9: cuando su clase padre se lo solicita, el fragmento guarda el estado de sus dos mensajes de error;
- líneas 11-14: el número del fragmento es [IMainActivity.VUE_CONFIG];
- líneas 16-19: se ejecutan cuando el fragmento se genera por primera vez (previousState == null) o se regenera en las siguientes ocasiones (previousState != null). Aquí no hay nada que hacer;
- líneas 21-31: se ejecutan cuando la vista asociada al fragmento se construye por primera vez (previousState==null) o se reconstruye en las siguientes ocasiones (previousState !=null);
- líneas 24-29: en la primera visita, se ocultan los mensajes de error y se muestra el menú sin la acción [Annuler] (líneas 62-66);
- líneas 33-35: se ejecutan cuando se llega al fragmento mediante una operación [SUBMIT]. Esto nunca ocurre aquí;
- líneas 37-44: se ejecutan cuando se llega al fragmento mediante una operación [NAVIGATION] o [RESTORE]. Se restablece el estado de los mensajes de error a partir del estado anterior;
- líneas 47-49: se ejecutan cuando se han realizado todas las actualizaciones anteriores. No hay nada más que hacer;
- líneas 51-59: se ejecutan cuando todas las tareas asincrónicas han finalizado;
- líneas 53-54: se restablece el menú a su estado predeterminado;
- líneas 56-58: si las tareas se han completado normalmente, se pasa a la siguiente vista; de lo contrario, se permanece en la misma vista;
3.6.7. Gestión de la vista de inicio
3.6.7.1. La vista
La vista de inicio es la siguiente:
Los elementos de la interfaz visual son los siguientes:
3.6.7.2. El fragmento
La vista de inicio es administrada por el siguiente fragmento [AccueilFragment]:
 |
package client.android.fragments.behavior;
import android.util.Log;
import android.view.View;
import android.widget.ArrayAdapter;
import android.widget.Button;
import android.widget.DatePicker;
import android.widget.Spinner;
import client.android.R;
import client.android.architecture.core.AbstractFragment;
import client.android.architecture.core.ISession;
import client.android.architecture.core.MenuItemState;
import client.android.architecture.custom.CoreState;
import client.android.architecture.custom.IMainActivity;
import client.android.dao.entities.AgendaMedecinJour;
import client.android.dao.entities.Medecin;
import client.android.dao.service.Response;
import client.android.fragments.state.AccueilFragmentState;
import org.androidannotations.annotations.*;
import rx.functions.Action1;
import java.util.Calendar;
import java.util.List;
import java.util.Locale;
@EFragment(R.layout.accueil)
@OptionsMenu(R.menu.menu_accueil)
public class AccueilFragment extends AbstractFragment {
// los elementos de la interfaz visual
@ViewById(R.id.spinnerMedecins)
protected Spinner spinnerMedecins;
@ViewById(R.id.edt_JourRv)
protected DatePicker edtJourRv;
// datos locales
private List<Medecin> medecins;
private Calendar calendrier;
private String[] spinnerMedecinsDataSource;
// Validación de la página
@OptionsItem(R.id.actionValider)
protected void doValider() {
...
}
...
// Implementación de métodos de la clase padre -------------------------------------
...
}
- línea 26: el fragmento está asociado al siguiente menú [menu_accueil]:
 |
<menu xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
xmlns:tools="http://schemas.android.com/tools"
tools:context=".activity.MainActivity1">
<item
android:id="@+id/menuActions"
app:showAsAction="ifRoom"
android:title="@string/menuActions">
<menu>
<item
android:id="@+id/actionValider"
android:title="@string/actionValider"/>
<item
android:id="@+id/actionAnnuler"
android:title="@string/actionAnnuler"/>
</menu>
</item>
<item
android:id="@+id/menuNavigation"
app:showAsAction="ifRoom"
android:title="@string/menuNavigation">
<menu>
<item
android:id="@+id/navigationToConfig"
android:title="@string/navigationToConfig"/>
</menu>
</item>
</menu>
- líneas 31-34: los elementos de la interfaz visual;
- línea 37: la lista de médicos;
- línea 38: un calendario;
- línea 39: la fuente de datos del selector de médicos;
Al hacer clic en el enlace [Valider], se ejecuta el siguiente método [doValider]:
// Validación de la página
@OptionsItem(R.id.actionValider)
protected void doValider() {
// se registra el ID del médico seleccionado
Long idMedecin = medecins.get(spinnerMedecins.getSelectedItemPosition()).getId();
// se guarda el día en la sesión
String jourRv = String.format(new Locale("Fr-fr"), "%02d-%02d-%04d", edtJourRv.getDayOfMonth(), edtJourRv.getMonth() + 1, edtJourRv.getYear());
session.setJourRv(jourRv);
// se cambia al formato de fecha aaaa-MM-dd
String dayRv = String.format(new Locale("Fr-fr"), "%04d-%02d-%02d", edtJourRv.getYear(), edtJourRv.getMonth() + 1, edtJourRv.getDayOfMonth());
session.setDayRv(dayRv);
// Inicio de la espera: se iniciará una tarea asíncrona
beginWaiting(1);
// se solicita la agenda del médico
executeInBackground(mainActivity.getAgendaMedecinJour(idMedecin, dayRv), new Action1<Response<AgendaMedecinJour>>() {
@Override
public void call(Response<AgendaMedecinJour> responseAgendaMedecinJour) {
// se procesa la respuesta
consumeAgenda(responseAgendaMedecinJour);
}
});
}
private void consumeAgenda(Response<AgendaMedecinJour> responseAgendaMedecinJour) {
// ¿Error?
if (responseAgendaMedecinJour.getStatus() != 0) {
// mensaje
showAlert(responseAgendaMedecinJour.getMessages());
// cancelación
doAnnuler();
// regreso a UI
return;
}
// se incluye la agenda en la sesión
session.setAgenda(responseAgendaMedecinJour.getBody());
}
- línea 5: se recupera el identificador del médico seleccionado;
- líneas 7-8: se muestra, en formato francés, la fecha elegida;
- líneas 10-11: se muestra, en formato inglés, la fecha elegida;
- línea 13: se le indica a la clase padre que se va a iniciar una tarea asíncrona y se prepara la espera;
- líneas 15-22: se solicita la agenda del médico;
- línea 15: el método [executeInBackground] espera dos parámetros:
- línea 15: el proceso que se va a ejecutar y observar lo proporciona el método [mainActivity.getAgendaMedecinJour(idMedecin, dayRv)];
- líneas 15-22: el segundo parámetro es una instancia del tipo [Action1<T>], donde T es el tipo devuelto por el proceso observado, en este caso [Response<AgendaMedecinJour>]
- línea 20: cuando se recibe la respuesta, se pasa al método [consumeAgenda] de la línea 25;
- línea 15: el método [executeInBackground] espera dos parámetros:
- líneas 25-37: se ha recibido la agenda del médico. Se procesa;
- líneas 27-34: primero se verifica si el servidor ha reportado un error en el campo [status] de la respuesta;
- línea 29: si hay un error, se muestran los mensajes que el servidor ha incluido en el campo [messages] de la respuesta;
- línea 31: se cancelan todas las tareas;
- línea 33: se regresa a la interfaz de usuario;
- línea 36: si no hubo errores, se activa la agenda;
El método [beginWaiting] (línea 13) es el siguiente:
// comienzo de la espera
protected void beginWaiting(int numberOfRunningTasks) {
// se prepara el inicio de las tareas
beginRunningTasks(numberOfRunningTasks);
// estado de los botones y menús
setAllMenuOptionsStates(false);
setMenuOptionsStates(new MenuItemState[]{new MenuItemState(R.id.menuActions, true),new MenuItemState(R.id.actionAnnuler, true)});
}
- línea 4: se le indica a la tarea principal que se van a iniciar las tareas [numberOfRunningTasks];
- línea 6: se ocultan todas las opciones del menú;
- línea 7: para luego hacer visible la opción [Actions/Annuler];
Al hacer clic en la opción de menú [Annuler], se ejecuta el método [doAnnuler]:
@OptionsItem(R.id.actionAnnuler)
protected void doAnnuler() {
if (isDebugEnabled) {
Log.d(className, "Annulation demandée");
}
// se cancelan las tareas asincrónicas
cancelRunningTasks();
}
- línea 8: se le pide a la clase padre que cancele las tareas asincrónicas;
Al hacer clic en la opción de menú [Retour à la configuration], se gestiona de la siguiente manera:
@OptionsItem(R.id.navigationToConfig)
protected void navigationToConfig() {
// se navega a la vista de configuración
mainActivity.navigateToView(IMainActivity.VUE_CONFIG, ISession.Action.NAVIGATION);
}
- línea 4: se navega a la vista de configuración con la acción [NAVIGATION]. Esto significa que se desea recuperar la vista de configuración tal como se dejó;
3.6.7.3. Gestión del ciclo de vida del fragmento
El fragmento tiene el siguiente estado: [AccueilFragmentState]:
package client.android.fragments.state;
import android.widget.ArrayAdapter;
import client.android.architecture.custom.CoreState;
import client.android.dao.entities.CreneauMedecinJour;
public class AccueilFragmentState extends CoreState {
// estado del fragmento [Accueil]
// posición del médico seleccionado
private int selectedMedecinPosition;
// Fecha seleccionada
private int year;
private int month;
private int dayOfMonth;
// fuente de datos del selector de médicos
private String[] spinnerMedecinsDataSource;
// constructores
public AccueilFragmentState() {
}
// getters y setters
...
}
- línea 11: permite recuperar el elemento seleccionado en la lista de médicos;
- líneas 13-15: permiten recuperar la fecha seleccionada en el calendario;
- línea 17: permite recuperar la fuente de datos de la lista de médicos;
El ciclo de vida del fragmento se implementa de la siguiente manera:
// Implementación de los métodos de la clase padre -------------------------------------
@Override
public CoreState saveFragment() {
// se guarda la vista
AccueilFragmentState state = new AccueilFragmentState();
state.setSelectedMedecinPosition(spinnerMedecins.getSelectedItemPosition());
state.setDayOfMonth(edtJourRv.getDayOfMonth());
state.setMonth(edtJourRv.getMonth());
state.setYear(edtJourRv.getYear());
state.setSpinnerMedecinsDataSource(spinnerMedecinsDataSource);
return state;
}
@Override
protected int getNumView() {
return IMainActivity.VUE_ACCUEIL;
}
@Override
protected void initFragment(CoreState previousState) {
// se recuperan los médicos de la sesión
medecins = session.getMédecins();
// ¿Es la primera visita?
if (previousState == null) {
// Se construye la tabla que muestra el spinner
spinnerMedecinsDataSource = new String[medecins.size()];
int i = 0;
for (Medecin medecin : medecins) {
spinnerMedecinsDataSource[i] = String.format("%s %s %s", medecin.getTitre(), medecin.getPrenom(), medecin.getNom());
i++;
}
} else {
// no es la primera visita
AccueilFragmentState state = (AccueilFragmentState) previousState;
spinnerMedecinsDataSource = state.getSpinnerMedecinsDataSource();
}
// el calendario
calendrier = Calendar.getInstance();
}
@Override
protected void initView(CoreState previousState) {
// se vincula el selector de médicos con su fuente de datos
ArrayAdapter<String> dataAdapterMedecins = new ArrayAdapter<>(activity, android.R.layout.simple_spinner_item, spinnerMedecinsDataSource);
dataAdapterMedecins.setDropDownViewResource(android.R.layout.simple_spinner_dropdown_item);
spinnerMedecins.setAdapter(dataAdapterMedecins);
// fecha mínima del calendario hasta hoy
edtJourRv.setMinDate(calendrier.getTimeInMillis());
// ¿Primera visita?
if (previousState == null) {
// menú
initMenu();
}
}
@Override
protected void updateOnSubmit(CoreState previousState) {
// menú
initMenu();
}
@Override
protected void updateOnRestore(CoreState previousState) {
// se restaura el estado de la sesión actual
AccueilFragmentState state = (AccueilFragmentState) previousState;
// Selección de médicos en el spinner
spinnerMedecins.setSelection(state.getSelectedMedecinPosition());
// calendario
edtJourRv.updateDate(state.getYear(), state.getMonth(), state.getDayOfMonth());
}
@Override
protected void notifyEndOfUpdates() {
}
@Override
protected void notifyEndOfTasks(boolean runningTasksHaveBeenCanceled) {
// se ejecuta una vez que todas las tareas se han completado o cancelado
// estado del menú
initMenu();
// ¿Siguiente vista?
if (!runningTasksHaveBeenCanceled) {
mainActivity.navigateToView(IMainActivity.VUE_AGENDA, ISession.Action.SUBMIT);
}
}
// métodos privados ------------------------------------------------
private void initMenu() {
// estado del menú
setAllMenuOptionsStates(true);
setMenuOptionsStates(new MenuItemState[]{new MenuItemState(R.id.actionAnnuler, false)});
}
- líneas 2-9: cuando su clase padre se lo solicita, el fragmento guarda el estado de los siguientes elementos:
- línea 6: la posición seleccionada en la lista de médicos;
- líneas 7-9: el día del mes, el mes y el año de la fecha seleccionada en el calendario;
- línea 10: la fuente de datos del spinner de médicos;
- líneas 14-17: el número del fragmento es [IMainActivity.VUE_ACCUEIL];
- líneas 19-39: se ejecutan cuando el fragmento se genera por primera vez (previousState==null) o se regenera en las siguientes ocasiones (previousState !=null);
- líneas 25-31: en el caso de una primera visita, se construye la fuente de datos del spinner de los médicos;
- líneas 33-35: para las demás visitas, se recupera la fuente de datos del spinner del estado anterior del fragmento;
- líneas 41-54: se ejecutan cuando la vista asociada al fragmento se crea por primera vez (previousState==null) o se reconstruye en las visitas siguientes (previousState !=null);
- líneas 50-53: para la primera visita, se muestra el menú sin la acción [Annuler] (líneas 88-92);
- líneas 43-48: para todas las visitas, ya sea la primera o no, se vincula el selector de médicos con su fuente (líneas 44-46) y se establece la fecha mínima del calendario en la fecha de hoy (línea 48);
- líneas 56-60: se ejecutan cuando se llega al fragmento mediante una operación [SUBMIT]. En ese momento, se proviene de la vista [CONFIG]. Se restablece el menú a su estado inicial;
- líneas 62-70: se ejecutan cuando se llega al fragmento mediante una operación [NAVIGATION] o [RESTORE];
- línea 67: se vuelve a colocar el selector de médicos en el último médico seleccionado;
- línea 69: se coloca el calendario en la última fecha elegida;
- líneas 72-74: se ejecutan cuando se han realizado todas las actualizaciones anteriores. No hay nada más que hacer;
- líneas 76-85: se ejecutan cuando todas las tareas asincrónicas han finalizado;
- línea 80: se restablece el menú a su estado predeterminado;
- líneas 82-84: si las tareas se han completado normalmente, se pasa a la siguiente vista; de lo contrario, se permanece en la misma vista;
3.6.8. Manejo de la vista Agenda
3.6.8.1. La vista
La vista de inicio es la siguiente:
Los elementos de la interfaz visual son los siguientes:
3.6.8.2. El fragmento
La vista Agenda se administra mediante el siguiente fragmento [AgendaFragment]:
 |
package client.android.fragments.behavior;
import android.util.Log;
import android.view.View;
import android.widget.ArrayAdapter;
import android.widget.ListView;
import android.widget.TextView;
import android.widget.Toast;
import client.android.R;
import client.android.architecture.core.AbstractFragment;
import client.android.architecture.core.ISession;
import client.android.architecture.core.MenuItemState;
import client.android.architecture.custom.CoreState;
import client.android.architecture.custom.IMainActivity;
import client.android.dao.entities.AgendaMedecinJour;
import client.android.dao.entities.CreneauMedecinJour;
import client.android.dao.entities.Medecin;
import client.android.dao.entities.Rv;
import client.android.dao.service.Response;
import client.android.fragments.state.AgendaFragmentState;
import org.androidannotations.annotations.EFragment;
import org.androidannotations.annotations.OptionsItem;
import org.androidannotations.annotations.OptionsMenu;
import org.androidannotations.annotations.ViewById;
import rx.functions.Action1;
@EFragment(R.layout.agenda)
@OptionsMenu(R.menu.menu_agenda)
public class AgendaFragment extends AbstractFragment {
// elementos de la interfaz visual
@ViewById(R.id.txt_titre2_agenda)
protected TextView txtTitre2;
@ViewById(R.id.listViewAgenda)
protected ListView lstCreneaux;
// agenda mostrada por el fragmento
private AgendaMedecinJour agenda;
// información de los horarios
private int firstPosition;
private int top;
// cita eliminada o no
private boolean rdvSupprimé;
// N.º de la franja horaria agregada o eliminada
private int numCréneau;
// Actualización de la agenda tras una adición o eliminación
private void updateAgenda() {
...
}
...
// Implementación de métodos de la clase padre ------------------------------------------------------
...
}
- línea 27: el fragmento está asociado al siguiente menú [menu_agenda]:
 |
<menu xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
xmlns:tools="http://schemas.android.com/tools"
tools:context=".activity.MainActivity1">
<item
android:id="@+id/menuActions"
app:showAsAction="ifRoom"
android:title="@string/menuActions">
<menu>
<item
android:id="@+id/actionAnnuler"
android:title="@string/actionAnnuler"/>
<item
android:id="@+id/actionAgenda"
android:title="@string/actionAgenda"/>
</menu>
</item>
<item
android:id="@+id/menuNavigation"
app:showAsAction="ifRoom"
android:title="@string/menuNavigation">
<menu>
<item
android:id="@+id/navigationToConfig"
android:title="@string/navigationToConfig"/>
<item
android:id="@+id/navigationToAccueil"
android:title="@string/navigationToAccueil"/>
</menu>
</item>
</menu>
- líneas 32-35: los elementos de la interfaz visual;
- líneas 37-45: datos globales de los métodos;
3.6.8.2.1. Método [updateAgenda]
La (re)generación de la lista de horarios de la agenda es necesaria en varios puntos del código. Se ha factorizado en el siguiente método privado [updateAgenda]:
// Actualización de la agenda después de agregar o eliminar entradas
private void updateAgenda() {
// (re)generación de los intervalos de la agenda
// el calendario se guarda en la sesión y se almacena en un campo del fragmento
agenda = session.getAgenda();
// regeneración del ListView de los intervalos
ArrayAdapter<CreneauMedecinJour> adapter = new ListCreneauxAdapter(activity, R.layout.creneau_medecin,
agenda.getCreneauxMedecinJour(), this);
lstCreneaux.setAdapter(adapter);
// se vuelve a posicionar en el lugar correcto del ListView
lstCreneaux.setSelectionFromTop(firstPosition, top);
}
- línea 5: se toma la agenda de la sesión y se almacena en el campo [agenda] del fragmento;
- líneas 7-9: se define el adaptador del componente [ListView]. Este adaptador define tanto la fuente de datos de [ListView] como el modelo de visualización de cada elemento de la misma. Presentaremos este adaptador próximamente;
- línea 11: se regresa a la posición anterior de la agenda. De hecho, solo se ve una parte de los intervalos del día. Si se agrega o elimina una cita en el último intervalo, el código anterior actualizará la página para mostrar la nueva agenda. Esta actualización hace que nos coloquemos nuevamente en el primer intervalo, lo cual no es deseable. La línea 5 resuelve este problema. Encontraremos la descripción de esta solución en URL [http://stackoverflow.com/questions/3014089/maintain-save-restore-scroll-position-when-returning-to-a-listview];
La clase [ListCreneauxAdapter] sirve para definir una línea de la clase [ListView]:
Como se ve arriba, dependiendo de si el horario tiene una cita o no, la visualización varía. El código de la clase [ListCreneauxAdapter] es el siguiente:
...
public class ListCreneauxAdapter extends ArrayAdapter<CreneauMedecinJour> {
// la tabla de franjas horarias
private CreneauMedecinJour[] creneauxMedecinJour;
// el contexto de ejecución
private Context context;
// el ID del diseño de visualización de una fila de la lista de franjas horarias
private int layoutResourceId;
// detector de clics
private AgendaFragment vue;
// constructor
public ListCreneauxAdapter(Context context, int layoutResourceId, CreneauMedecinJour[] creneauxMedecinJour,
AgendaFragment vue) {
super(context, layoutResourceId, creneauxMedecinJour);
// se almacena la información
this.creneauxMedecinJour = creneauxMedecinJour;
this.context = context;
this.layoutResourceId = layoutResourceId;
this.vue = vue;
// se ordena la tabla de franjas horarias según el horario
Arrays.sort(creneauxMedecinJour, new MyComparator());
}
@Override
public View getView(final int position, View convertView, ViewGroup parent) {
...
}
// ordenación de la tabla de franjas horarias
class MyComparator implements Comparator<CreneauMedecinJour> {
...
}
}
- línea 3: la clase [ListCreneauxAdapter] debe extender un adaptador predefinido para las clases [ListView], en este caso la clase [ArrayAdapter], que, como su nombre lo indica, alimenta a la clase [ListView] con una matriz de objetos, en este caso del tipo [CreneauMedecinJour]. Recordemos el código de esta entidad:
public class CreneauMedecinJour implements Serializable {
private static final long serialVersionUID = 1L;
// campos
private Creneau creneau;
private Rv rv;
...
}
- la clase [CreneauMedecinJour] contiene un horario (línea 5) y una posible cita (línea 6) o null si no hay cita;
Volvamos al código de la clase [ListCreneauxAdapter]:
- línea 15: el constructor recibe cuatro parámetros:
- la actividad de Android en curso,
- el archivo XML que define el contenido de cada elemento del [ListView],
- la tabla de horarios del médico,
- la vista misma;
- línea 24: la tabla de horarios está ordenada en orden creciente por hora;
El método [getView] se encarga de generar la vista correspondiente a una línea del [ListView]. Esta incluye tres elementos:
 |
El código del método [getView] es el siguiente:
@Override
public View getView(final int position, View convertView, ViewGroup parent) {
// se selecciona el horario adecuado
CreneauMedecinJour creneauMedecin = creneauxMedecinJour[position];
// se crea la línea
View row = ((Activity) context).getLayoutInflater().inflate(layoutResourceId, parent, false);
// el horario
TextView txtCreneau = (TextView) row.findViewById(R.id.txt_Creneau);
txtCreneau.setText(String.format("%02d:%02d-%02d:%02d", creneauMedecin.getCreneau().getHdebut(), creneauMedecin
.getCreneau().getMdebut(), creneauMedecin.getCreneau().getHfin(), creneauMedecin.getCreneau().getMfin()));
// el cliente
TextView txtClient = (TextView) row.findViewById(R.id.txt_Client);
String text;
if (creneauMedecin.getRv() != null) {
Client client = creneauMedecin.getRv().getClient();
text = String.format("%s %s %s", client.getTitre(), client.getPrenom(), client.getNom());
} else {
text = "";
}
txtClient.setText(text);
// el enlace
final TextView btnValider = (TextView) row.findViewById(R.id.btn_Valider);
if (creneauMedecin.getRv() == null) {
// agregar
btnValider.setText(R.string.btn_ajouter);
btnValider.setTextColor(context.getResources().getColor(R.color.blue));
} else {
// eliminar
btnValider.setText(R.string.btn_supprimer);
btnValider.setTextColor(context.getResources().getColor(R.color.red));
}
// escucha del enlace
btnValider.setOnClickListener(new OnClickListener() {
@Override
public void onClick(View v) {
// se pasa la información a la vista del calendario
vue.doValider(position, btnValider.getText().toString());
}
});
// se devuelve la línea
return row;
}
- línea 2: «posición» es el número de línea que se generará en el [ListView]. También es el número de la franja horaria en la tabla [creneauxMedecinJour]. Se ignoran los otros dos parámetros;
- línea 4: se recupera el horario que se mostrará en la línea del archivo [ListView];
- línea 6: la línea se construye a partir de su definición XML
 |
El código de [creneau_medecin.xml] es el siguiente:
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:id="@+id/RelativeLayout1"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:background="@color/wheat" >
<TextView
android:id="@+id/txt_Creneau"
android:layout_width="100dp"
android:layout_height="wrap_content"
android:layout_marginTop="20dp"
android:layout_marginLeft="20dp"
android:text="@string/txt_dummy" />
<TextView
android:id="@+id/txt_Client"
android:layout_width="200dp"
android:layout_height="wrap_content"
android:layout_alignBaseline="@+id/txt_Creneau"
android:layout_marginLeft="20dp"
android:layout_toRightOf="@+id/txt_Creneau"
android:text="@string/txt_dummy" />
<TextView
android:id="@+id/btn_Valider"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_alignBaseline="@+id/txt_Client"
android:layout_marginLeft="20dp"
android:layout_toRightOf="@+id/txt_Client"
android:text="@string/btn_valider"
android:textColor="@color/blue" />
</RelativeLayout>
|
- líneas 8-10: se genera el horario [1];
- líneas 12-20: se genera la identidad del cliente [2];
- línea 23: si el horario no tiene ninguna cita;
- líneas 25-26: se crea el enlace [Ajouter] de color azul;
- líneas 29-30: de lo contrario, se crea el enlace [Supprimer] de color rojo;
- líneas 33-40: independientemente del tipo de enlace [Ajouter / Supprimer], será el método [doValider] de la vista el que gestionará el clic en el enlace. El método recibirá dos argumentos:
- el número de la franja horaria en la que se hizo clic,
- el texto del enlace en el que se hizo clic;
- línea 42: devolvemos la línea que acabamos de construir.
Cabe señalar que es el método [doValider] del fragmento [AgendaFragment] el que maneja los enlaces. Este es el siguiente:
// clic en un enlace [Ajouter / Supprimer]
public void doValider(int numCréneau, String texte) {
// ¿Operación en curso?
if (numberOfRunningTasks != 0) {
Toast.makeText(activity, "Une opération est en cours. Patientez ou Annulez...", Toast.LENGTH_SHORT).show();
return;
}
// se guarda la posición del desplazamiento para volver a ella
// leer [http://stackoverflow.com/questions/3014089/maintain-save-restore-scroll-position-when-returning-to-a-listview]
// posición del primer elemento, ya sea que se vea por completo o no
firstPosition = lstCreneaux.getFirstVisiblePosition();
// desplazamiento en el eje Y de este elemento respecto a la parte superior de ListView
// mide la altura de la parte que podría estar oculta
View v = lstCreneaux.getChildAt(0);
top = (v == null) ? 0 : v.getTop();
// también se registra el número de la franja en la que se hizo clic
this.numCréneau = numCréneau;
// según el texto del enlace, no se hace lo mismo
if (texte.equals(getResources().getString(R.string.lnk_ajouter))) {
doAjouter();
} else {
doSupprimer();
}
}
- El método [doValider] recibe dos datos:
- el número de la franja horaria en la que se hizo clic;
- el texto (Agregar / Eliminar) del enlace en el que se hizo clic;
- líneas 4-7: se deshabilita el clic en los enlaces [Supprimer / Ajouter] si hay tareas asincrónicas en curso. Es una decisión que facilita la escritura del código. Se puede discutir;
- líneas 11-15: se registra la información (firstPosition, top) del ListView de los intervalos en los campos del fragmento para que el método privado [updateAgenda] pueda regenerarlo con la misma posición de desplazamiento;
- línea 17: se registra el número del intervalo en el que se hizo clic;
- líneas 19-23: según el texto del enlace en el que se hizo clic, se realiza una adición o una eliminación;
3.6.8.2.2. Método [doSupprimer]
El método [doSupprimer] se encarga de eliminar la cita del horario en el que se hizo clic:
// eliminación de una cita
private void doSupprimer() {
// espera a que finalicen dos tareas
beginWaiting(2);
// Se elimina la cita en segundo plano
rdvSupprimé = false;
// identificador de la cita a eliminar
long idRv = agenda.getCreneauxMedecinJour()[numCréneau].getRv().getId();
// eliminación mediante una tarea asíncrona
executeInBackground(mainActivity.supprimerRv(idRv), new Action1<Response<Rv>>() {
@Override
public void call(Response<Rv> responseRv) {
// consumo del resultado
consumeRv(responseRv);
}
});
}
// consumo de una respuesta
private void consumeRv(Response<Rv> responseRv) {
// ¿Error?
if (responseRv.getStatus() != 0) {
// mensaje
showAlert(responseRv.getMessages());
// cancelación
doAnnuler();
// regreso a UI
return;
}
// se indica que la cita ha sido eliminada
rdvSupprimé = true;
// se solicita la agenda más reciente
executeInBackground(
mainActivity.getAgendaMedecinJour(agenda.getMedecin().getId(), session.getDayRv()),
new Action1<Response<AgendaMedecinJour>>() {
@Override
public void call(Response<AgendaMedecinJour> responseAgendaMedecinJour) {
// se procesa la respuesta
consumeAgenda(responseAgendaMedecinJour);
}
});
}
// consumo de una agenda
private void consumeAgenda(Response<AgendaMedecinJour> responseAgendaMedecinJour) {
// ¿Error?
if (responseAgendaMedecinJour.getStatus() != 0) {
// mensaje
showAlert(responseAgendaMedecinJour.getMessages());
// cancelación
doAnnuler();
// regreso a UI
return;
}
// se agrega la agenda a la sesión
session.setAgenda(responseAgendaMedecinJour.getBody());
// se actualiza la agenda de la vista
updateAgenda();
}
- línea 4: se le indica a la clase padre que se van a iniciar dos tareas asincrónicas y se comienza a esperar a que finalicen ambas tareas;
- línea 8: se obtiene el identificador de la cita que se va a eliminar. De hecho, el servidor necesita esta información;
- líneas 9-18: se solicita la eliminación de la cita mediante una tarea asíncrona;
- línea 10: el método [executeInBackground] espera dos parámetros:
- línea 10: el proceso que se va a ejecutar y observar lo proporciona el método [mainActivity.supprimerRv(idRv)];
- líneas 10-17: el segundo parámetro es una instancia de tipo [Action1<T>], donde T es el tipo devuelto por el proceso observado, en este caso [Response<Rv>]
- línea 15: cuando se recibe la respuesta, se pasa al método [consumeRv] de la línea 21;
- línea 10: el método [executeInBackground] espera dos parámetros:
- líneas 21-44: se ha recibido la respuesta de la tarea asíncrona. Se procesa;
- líneas 23-30: primero se verifica si el servidor ha reportado un error en el campo [status] de la respuesta;
- línea 25: si hay un error, se muestran los mensajes que el servidor ha incluido en el campo [messages] de la respuesta;
- línea 27: se cancelan todas las tareas;
- línea 29: se regresa a la interfaz de usuario;
- línea 32: si no hubo error, se indica que la cita se ha eliminado;
- líneas 34-43: en lugar de simplemente eliminar la cita de la agenda que muestra actualmente el fragmento, se solicita la nueva agenda del médico. De hecho, la aplicación es multiusuario y es posible que otros usuarios también hayan modificado la agenda del médico. Por lo tanto, es mejor contar con la versión más reciente;
- líneas 34-43, 47-61: se repite lo que se había hecho en el fragmento [AccueilFragment], pero esta vez con información obtenida de la sesión;
El método [beginWaiting] (línea 4) es el siguiente:
// inicio de la espera
protected void beginWaiting(int numberOfRunningTasks) {
// se prepara el inicio de las tareas
beginRunningTasks(numberOfRunningTasks);
// estado de los botones y menús
setAllMenuOptionsStates(false);
setMenuOptionsStates(new MenuItemState[]{new MenuItemState(R.id.menuActions, true),new MenuItemState(R.id.actionAnnuler, true)});
}
- línea 4: se le indica a la tarea principal que se van a iniciar las tareas [numberOfRunningTasks];
- línea 6: se ocultan todas las opciones del menú;
- línea 7: para luego hacer visible la opción [Actions/Annuler];
3.6.8.2.3. Método [doAnnuler]
Al hacer clic en la opción de menú [Annuler], se ejecuta el método [doAnnuler]:
@OptionsItem(R.id.actionAnnuler)
protected void doAnnuler() {
if (isDebugEnabled) {
Log.d(className, "Annulation demandée");
}
// se cancelan las tareas asincrónicas
cancelRunningTasks();
}
- línea 7: se le pide a la clase padre que cancele las tareas asincrónicas;
3.6.8.2.4. Opción de menú [Retour à la configuration]
Al hacer clic en la opción de menú [Retour à la configuration], se gestiona de la siguiente manera:
@OptionsItem(R.id.navigationToConfig)
protected void navigationToConfig() {
// se navega a la vista de configuración
mainActivity.navigateToView(IMainActivity.VUE_CONFIG, ISession.Action.NAVIGATION);
}
- línea 4: se navega a la vista de configuración con la acción [NAVIGATION]. Esto significa que se quiere recuperar la vista de configuración tal como se dejó;
3.6.8.2.5. Opción de menú [Retour à l'accueil]
Al hacer clic en la opción de menú [Retour à l'accueil], el proceso es similar:
@OptionsItem(R.id.navigationToAccueil)
protected void navigationToAccueil() {
// se navega a la vista de inicio
mainActivity.navigateToView(IMainActivity.VUE_ACCUEIL, ISession.Action.NAVIGATION);
}
3.6.8.3. Gestión del ciclo de vida del fragmento
El fragmento tiene el siguiente estado: [AgendaFragmentState]:
package client.android.fragments.state;
import android.widget.ArrayAdapter;
import client.android.architecture.custom.CoreState;
import client.android.dao.entities.CreneauMedecinJour;
public class AgendaFragmentState extends CoreState {
// título de la vista
private String titre;
// ListView
private int firstPosition;
private int top;
// constructores
public AgendaFragmentState() {
}
public AgendaFragmentState(String titre) {
this.titre = titre;
}
// getter y setter
...
}
- línea 10: el título que se muestra en la parte superior de la vista;
- líneas 12-13: permiten mostrar el scrolling del ListView de los horarios del médico;
El ciclo de vida del fragmento se implementa de la siguiente manera:
// Implementación de métodos de la clase padre ------------------------------------------------------
@Override
public CoreState saveFragment() {
// guardar estado
AgendaFragmentState state = new AgendaFragmentState();
state.setTitre(txtTitre2.getText().toString());
// se guarda la posición del desplazamiento para volver a ella
// leer [http://stackoverflow.com/questions/3014089/maintain-save-restore-scroll-position-when-returning-to-a-listview]
// posición del primer elemento, ya sea que se vea por completo o no
firstPosition = lstCreneaux.getFirstVisiblePosition();
// desplazamiento en el eje Y de este elemento respecto a la parte superior de ListView
// mide la altura de la parte que podría estar oculta
View v = lstCreneaux.getChildAt(0);
top = (v == null) ? 0 : v.getTop();
// se guarda toda esta información
state.setTop(top);
state.setFirstPosition(firstPosition);
return state;
}
@Override
protected int getNumView() {
return IMainActivity.VUE_AGENDA;
}
@Override
protected void initFragment(CoreState previousState) {
// ¿Es la primera visita?
if (previousState != null) {
// No es la primera visita
AgendaFragmentState state = (AgendaFragmentState) previousState;
// y la información de ListView
firstPosition = state.getFirstPosition();
top = state.getTop();
}
}
@Override
protected void initView(CoreState previousState) {
}
@Override
protected void updateOnSubmit(CoreState previousState) {
// se recupera la agenda
agenda = session.getAgenda();
// se genera el título de la página
Medecin medecin = agenda.getMedecin();
txtTitre2.setText(String.format("Rendez-vous de %s %s %s le %s", medecin.getTitre(), medecin.getPrenom(),
medecin.getNom(), session.getJourRv()));
// estado del menú
initMenu();
}
@Override
protected void updateOnRestore(CoreState previousState) {
// se regenera el título de la página
AgendaFragmentState state = (AgendaFragmentState) previousState;
txtTitre2.setText(state.getTitre());
}
@Override
protected void notifyEndOfUpdates() {
// se regenera la lista de horarios
updateAgenda();
}
@Override
protected void notifyEndOfTasks(boolean runningTasksHaveBeenCanceled) {
// estado del menú
initMenu();
// Si se cancela, pero la cita ya se ha eliminado, hay que actualizar la agenda local
if (runningTasksHaveBeenCanceled && rdvSupprimé) {
// Se elimina la cita del calendario local (no se pudo acceder al calendario global)
agenda.getCreneauxMedecinJour()[numCréneau].setRv(null);
// se actualiza la interfaz visual
updateAgenda();
}
}
// métodos privados ------------------------------------------------
private void initMenu() {
// estado del menú
setAllMenuOptionsStates(true);
setMenuOptionsStates(new MenuItemState[]{new MenuItemState(R.id.actionAnnuler, false)});
}
- líneas 2-19: cuando su clase padre se lo solicita, el fragmento guarda el estado de los siguientes elementos:
- línea 6: el título que se muestra en la parte superior de la vista;
- líneas 7-17: la información (top, firstPosition) que permitirá reconstruir el scrolling del ListView;
- líneas 21-24: el número del fragmento es [IMainActivity.VUE_AGENDA];
- líneas 26-35: se ejecutan cuando el fragmento se genera por primera vez (previousState == null) o se regenera en las siguientes ocasiones (previousState != null);
- líneas 30-34: si no es la primera visita al fragmento, se recupera la información (top, firstPosition) que permitirá reconstruir el scrolling a partir del ListView;
- líneas 38-40: se ejecutan cuando la vista asociada al fragmento se construye por primera vez (previousState == null) o se reconstruye en las siguientes ocasiones (previousState != null). Aquí no hay nada que hacer porque el ListView de los intervalos será generado por el método privado [updateAgenda] (líneas 61-65);
- líneas 42-52: se ejecutan cuando se llega al fragmento mediante una operación [SUBMIT]. En ese momento, se proviene de la vista [ACCUEIL];
- línea 45: se recupera la agenda activada por [AccueilFragment];
- líneas 47-49: se genera el título de la vista;
- la operación ListView de los horarios se generará mediante el método privado [updateAgenda] (líneas 61-65);
- líneas 54-59: se ejecutan cuando se llega al fragmento mediante una operación [NAVIGATION] o [RESTORE];
- líneas 57-58: se regenera el título de la vista;
- el ListView de los horarios se generará mediante el método privado [updateAgenda] (líneas 61-65);
- líneas 72-74: se ejecutan una vez que se han realizado todas las actualizaciones anteriores. Se actualiza el ListView de los intervalos, ya que esta actualización es necesaria independientemente de cómo se acceda al fragmento;
- líneas 67-77: se ejecutan cuando todas las tareas asincrónicas han finalizado;
- línea 70: se restablece el menú a su estado predeterminado (líneas 82-86);
- línea 72: había dos tareas asincrónicas. Se verifica si la primera (la eliminación de la cita) se realizó con éxito, a pesar de una cancelación;
- línea 74: si es así, se elimina la cita de la agenda local
- línea 75: y se actualiza su visualización;
3.6.9. Gestión de la vista para agregar una cita
3.6.9.1. La vista
La vista para agregar una cita es la siguiente:
Los elementos de la interfaz visual son los siguientes:
3.6.9.2. El fragmento
La vista para agregar una cita es administrada por el siguiente fragmento [AjoutRvFragment]:
 |
package client.android.fragments.behavior;
import android.util.Log;
import android.widget.ArrayAdapter;
import android.widget.Spinner;
import android.widget.TextView;
import client.android.R;
import client.android.architecture.core.AbstractFragment;
import client.android.architecture.core.ISession;
import client.android.architecture.core.MenuItemState;
import client.android.architecture.custom.CoreState;
import client.android.architecture.custom.IMainActivity;
import client.android.dao.entities.*;
import client.android.dao.service.Response;
import client.android.fragments.state.AjoutRvFragmentState;
import org.androidannotations.annotations.EFragment;
import org.androidannotations.annotations.OptionsItem;
import org.androidannotations.annotations.OptionsMenu;
import org.androidannotations.annotations.ViewById;
import rx.functions.Action1;
import java.util.List;
import java.util.Locale;
@EFragment(R.layout.ajout_rv)
@OptionsMenu(R.menu.menu_ajout_rv)
public class AjoutRvFragment extends AbstractFragment {
// los elementos de la interfaz visual
@ViewById(R.id.spinnerClients)
protected Spinner spinnerClients;
@ViewById(R.id.txt_titre2_ajoutRv)
protected TextView txtTitre2;
// los clientes
private List<Client> clients;
// datos locales
private Creneau creneau;
private Medecin medecin;
private boolean rdvAjouté;
private Rv rv;
private String[] spinnerClientsDataSource;
// validación de la página
@OptionsItem(R.id.actionValider)
protected void doValider() {
...
}
...
// Implementación de métodos de la clase padre ----------------------------------
...
}
- línea 26: el fragmento está asociado al siguiente menú [menu_ajout_rv]:
 |
<menu xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
xmlns:tools="http://schemas.android.com/tools"
tools:context=".activity.MainActivity1">
<item
android:id="@+id/menuActions"
app:showAsAction="ifRoom"
android:title="@string/menuActions">
<menu>
<item
android:id="@+id/actionValider"
android:title="@string/actionValider"/>
<item
android:id="@+id/actionAnnuler"
android:title="@string/actionAnnuler"/>
</menu>
</item>
<item
android:id="@+id/menuNavigation"
app:showAsAction="ifRoom"
android:title="@string/menuNavigation">
<menu>
<item
android:id="@+id/navigationToConfig"
android:title="@string/navigationToConfig"/>
<item
android:id="@+id/navigationToAccueil"
android:title="@string/navigationToAccueil"/>
<item
android:id="@+id/navigationToAgenda"
android:title="@string/navigationToAgenda"/>
</menu>
</item>
</menu>
- líneas 30-33: los elementos de la interfaz visual;
- línea 36: la lista de clientes;
- línea 43: la fuente de datos del spinner de clientes;
Al hacer clic en el enlace [Valider], se ejecuta el siguiente método [doValider]:
// los clientes
private List<Client> clients;
// datos locales
private Creneau creneau;
private Medecin medecin;
private boolean rdvAjouté;
private Rv rv;
private String[] spinnerClientsDataSource;
...
// validación de la página
@OptionsItem(R.id.actionValider)
protected void doValider() {
// se recupera el cliente seleccionado
Client client = clients.get(spinnerClients.getSelectedItemPosition());
// Inicio de la espera de 2 tareas asincrónicas
beginWaiting(2);
// se agrega el RV
rdvAjouté = false;
executeInBackground(
mainActivity.ajouterRv(session.getDayRv(), creneau.getId(), client.getId()),
new Action1<Response<Rv>>() {
@Override
public void call(Response<Rv> responseRv) {
// se procesa la respuesta
consumeRv(responseRv);
}
});
}
// se procesa un objeto Response<Rv>
void consumeRv(Response<Rv> responseRv) {
// ¿Error?
if (responseRv.getStatus() != 0) {
// mensaje
showAlert(responseRv.getMessages());
// cancelación
doAnnuler();
// regreso a UI
return;
}
// se indica que se ha agregado la cita
rdvAjouté = true;
// se guarda la cita
this.rv = responseRv.getBody();
// se solicita la nueva agenda
executeInBackground(mainActivity.getAgendaMedecinJour(session.getAgenda().getMedecin().getId(), session.getDayRv()), new Action1<Response<AgendaMedecinJour>>() {
@Override
public void call(Response<AgendaMedecinJour> responseAgendaMedecinJour) {
// se procesa la respuesta
consumeAgenda(responseAgendaMedecinJour);
}
});
}
// se procesa un objeto Response<AgendaMedecinJour>
private void consumeAgenda(Response<AgendaMedecinJour> responseAgendaMedecinJour) {
// ¿Error?
if (responseAgendaMedecinJour.getStatus() != 0) {
// mensaje
showAlert(responseAgendaMedecinJour.getMessages());
// cancelación
doAnnuler();
// regreso a UI
return;
}
// se incluye la agenda en la sesión
session.setAgenda(responseAgendaMedecinJour.getBody());
}
- línea 13: cuando comienza el método [doValider], los campos 2, 5, 6 y 9 ya se han inicializado durante el ciclo de vida del fragmento. Veremos cómo;
- línea 15: se recupera la entidad [Client] correspondiente al elemento seleccionado en el spinner de clientes;
- línea 17: se le indica a la clase padre que se van a iniciar dos tareas asincrónicas y se prepara la espera;
- línea 19: al principio, la cita aún no se ha agregado a la agenda del médico;
- líneas 20-30: se le solicita al servidor que agregue una cita;
- línea 20: el método [executeInBackground] espera dos parámetros:
- línea 20: el proceso que se debe ejecutar y observar lo proporciona el método [mainActivity.ajouterRv(session.getDayRv(), creneau.getId(), client.getId())];
- líneas 22-29: el segundo parámetro es una instancia del tipo [Action1<T>], donde T es el tipo devuelto por el proceso observado, en este caso [Response<Rv>]
- línea 27: cuando se recibe la respuesta, se pasa al método [consumeRV] de la línea 33;
- línea 20: el método [executeInBackground] espera dos parámetros:
- líneas 33-56: se ha recibido la respuesta del servidor. Se procesa;
- líneas 35-42: primero se verifica si el servidor ha reportado un error en el campo [status] de la respuesta;
- línea 37: si hay un error, se muestran los mensajes que el servidor ha incluido en el campo [messages] de la respuesta;
- línea 39: se cancelan todas las tareas;
- línea 41 : se regresa a la interfaz de usuario;
- línea 44: si no hubo error, se indica que se ha agregado la cita;
- línea 46: se guarda la cita agregada en un campo del fragmento;
- líneas 47-55: al igual que se hizo al eliminar una cita, después de agregar la cita se solicita al servidor la agenda más reciente del médico;
- líneas 47-56, 59-71: aquí tenemos un código que ya hemos visto varias veces;
El método [beginWaiting] (línea 17) es el siguiente:
// comienzo de la espera
protected void beginWaiting(int numberOfRunningTasks) {
// se prepara el inicio de las tareas
beginRunningTasks(numberOfRunningTasks);
// estado de los botones y menús
setAllMenuOptionsStates(false);
setMenuOptionsStates(new MenuItemState[]{new MenuItemState(R.id.menuActions, true),new MenuItemState(R.id.actionAnnuler, true)});
}
- línea 4: se le indica a la tarea principal que se van a ejecutar las tareas [numberOfRunningTasks];
- línea 6: se ocultan todas las opciones del menú;
- línea 7: para luego hacer visible la opción [Actions/Annuler];
Al hacer clic en la opción de menú [Annuler], se ejecuta el método [doAnnuler]:
@OptionsItem(R.id.actionAnnuler)
protected void doAnnuler() {
if (isDebugEnabled) {
Log.d(className, "Annulation demandée");
}
// se cancelan las tareas asincrónicas
cancelRunningTasks();
}
- línea 7: se le pide a la clase padre que cancele las tareas asincrónicas;
Los movimientos hacia atrás se realizan mediante los siguientes tres métodos:
@OptionsItem(R.id.navigationToConfig)
protected void navigationToConfig() {
// se navega a la vista de configuración
mainActivity.navigateToView(IMainActivity.VUE_CONFIG, ISession.Action.NAVIGATION);
}
@OptionsItem(R.id.navigationToAccueil)
protected void navigationToAccueil() {
// se navega a la vista de configuración
mainActivity.navigateToView(IMainActivity.VUE_ACCUEIL, ISession.Action.NAVIGATION);
}
@OptionsItem(R.id.navigationToAgenda)
protected void navigationToAgenda() {
// se navega a la vista de la agenda
mainActivity.navigateToView(IMainActivity.VUE_AGENDA, ISession.Action.NAVIGATION);
}
3.6.9.3. Gestión del ciclo de vida del fragmento
El fragmento tiene el siguiente estado: [AjoutRvFragmentState]
package client.android.fragments.state;
import client.android.architecture.custom.CoreState;
// estado del fragmento AjoutRvFragment
public class AjoutRvFragmentState extends CoreState {
// posición del cliente seleccionado
private int selectedClientPosition;
// título de la vista
private String titre;
// fuente de datos del selector de clientes
private String[] spinnerClientsDataSource;
// getter y setter
...
}
El ciclo de vida del fragmento se implementa de la siguiente manera:
// Implementación de métodos de la clase padre ----------------------------------
@Override
public CoreState saveFragment() {
// guardar vista
AjoutRvFragmentState state = new AjoutRvFragmentState();
state.setTitre(txtTitre2.getText().toString());
state.setSelectedClientPosition(spinnerClients.getSelectedItemPosition());
state.setSpinnerClientsDataSource(spinnerClientsDataSource);
return state;
}
@Override
protected int getNumView() {
return IMainActivity.VUE_AJOUT_RV;
}
@Override
protected void initFragment(CoreState previousState) {
// se recuperan los clientes en sesión
clients = session.getClients();
// ¿Primera visita?
if (previousState == null) {
// Se construye la tabla que muestra el spinner
spinnerClientsDataSource = new String[clients.size()];
int i = 0;
for (Client client : clients) {
spinnerClientsDataSource[i] = String.format("%s %s %s", client.getTitre(), client.getPrenom(), client.getNom());
i++;
}
} else {
// no es la primera visita
AjoutRvFragmentState state = (AjoutRvFragmentState) previousState;
spinnerClientsDataSource = state.getSpinnerClientsDataSource();
}
}
@Override
protected void initView(CoreState previousState) {
// asignación del spinner a su fuente de datos
ArrayAdapter<String> dataAdapterClients = new ArrayAdapter<>(activity, android.R.layout.simple_spinner_item,
spinnerClientsDataSource);
dataAdapterClients.setDropDownViewResource(android.R.layout.simple_spinner_dropdown_item);
spinnerClients.setAdapter(dataAdapterClients);
// ¿Primera visita?
if (previousState == null) {
// menú
initMenu();
}
}
@Override
protected void updateOnSubmit(CoreState previousState) {
// se recupera el número de la cita que se va a reservar en la sesión
int position = session.getPosition();
// se recupera la agenda del médico en la sesión
AgendaMedecinJour agenda = session.getAgenda();
// se recupera el médico y el horario en el que se va a agendar una cita
medecin = agenda.getMedecin();
creneau = agenda.getCreneauxMedecinJour()[position].getCreneau();
// se genera el título 2 de la página
String jour = session.getJourRv();
txtTitre2.setText(String.format(Locale.FRANCE,
"Prise de rendez-vous de %s %s %s le %s pour le créneau %02d:%02d-%02d:%02d", medecin.getTitre(),
medecin.getPrenom(), medecin.getNom(), jour, creneau.getHdebut(), creneau.getMdebut(), creneau.getHfin(),
creneau.getMfin()));
// selección del cliente
spinnerClients.setSelection(0);
// menú
initMenu();
}
@Override
protected void updateOnRestore(CoreState previousState) {
// Restablecimiento del estado anterior
AjoutRvFragmentState state = (AjoutRvFragmentState) previousState;
// título
txtTitre2.setText(state.getTitre());
// indicador de carga
spinnerClients.setSelection(state.getSelectedClientPosition());
}
@Override
protected void notifyEndOfUpdates() {
}
@Override
protected void notifyEndOfTasks(boolean runningTasksHaveBeenCanceled) {
// estado del menú
initMenu();
// ¿Vista siguiente?
if (!runningTasksHaveBeenCanceled) {
mainActivity.navigateToView(IMainActivity.VUE_AGENDA, ISession.Action.SUBMIT);
return;
}
// Se ha producido una cancelación: ¿ya se agregó la cita?
if (rdvAjouté) {
// Se modifica la agenda local (no se ha recibido la agenda global)
AgendaMedecinJour agenda = session.getAgenda();
agenda.getCreneauxMedecinJour()[session.getPosition()].setRv(rv);
// se muestra la agenda
mainActivity.navigateToView(IMainActivity.VUE_AGENDA, ISession.Action.SUBMIT);
return;
}
}
// métodos privados -------------------
private void initMenu() {
// estado del menú
setAllMenuOptionsStates(true);
setMenuOptionsStates(new MenuItemState[]{new MenuItemState(R.id.actionAnnuler, false)});
}
- líneas 2-10: cuando su clase padre se lo solicita, el fragmento guarda el estado de los siguientes elementos:
- línea 6: el título en la parte superior de la vista;
- línea 7: la posición del elemento seleccionado en el spinner de clientes;
- línea 8: la fuente de datos del selector de clientes;
- líneas 12-15: el número del fragmento es [IMainActivity.VUE_AJOUT_RV];
- líneas 17-35: se ejecutan cuando el fragmento se genera por primera vez (previousState==null) o se regenera en las siguientes ocasiones (previousState !=null);
- línea 20: se recupera la lista de clientes de la sesión para colocarla en un campo del fragmento;
- líneas 22-30: en caso de una primera visita, se construye la fuente de datos del spinner de clientes;
- líneas 32-33: para las demás visitas, se recupera la fuente de datos del spinner de clientes del estado anterior del fragmento;
- líneas 37-49: se ejecutan cuando la vista asociada al fragmento se construye por primera vez (previousState==null) o se reconstruye en las siguientes ocasiones (previousState !=null);
- líneas 40-43: en todos los casos, el spinner de clientes se asocia a su fuente de datos;
- líneas 45-48: en la primera visita, se muestra el menú sin la acción [Annuler] (líneas 107-111);
- líneas 51-70: se ejecutan cuando se llega al fragmento mediante una operación [SUBMIT]. En ese momento, se proviene de la vista [AGENDA];
- línea 54: se recupera el número del horario en el que se va a agendar una cita;
- líneas 56-59: se recuperan las entidades [Medecin] y [Creneau] necesarias para agregar esta cita y se colocan en los campos del fragmento;
- líneas 61-65: con esta información, podemos construir el título de la vista;
- línea 67: el selector de clientes se coloca en su primer elemento;
- línea 69: el menú se establece en su estado inicial (sin la opción [Annuler]);
- líneas 72-80: se ejecutan al llegar al fragmento mediante una operación [NAVIGATION] o [RESTORE];
- línea 77: se regenera el título de la vista;
- línea 79: se vuelve a posicionar el selector de clientes en el último cliente seleccionado;
- líneas 82-84: se ejecutan cuando se han realizado todas las actualizaciones anteriores. Aquí no hay nada más que hacer;
- líneas 86-104: se ejecutan cuando todas las tareas asincrónicas han finalizado;
- línea 89: se restablece el menú a su estado predeterminado;
- líneas 91-94: si las tareas se completaron normalmente, se regresa a la vista [AGENDA] mediante un [SUBMIT] (aquí también podría haber sido una acción del tipo NAVIGATION);
- líneas 96-103: si las tareas terminaron con una cancelación, se verifica de todos modos si se agregó la cita (lo que significaría que fue la obtención de la nueva agenda lo que falló);
- líneas 98-99: si se ha agregado la cita;
- líneas 98-99: la cita devuelta por el servidor se agrega a la agenda actual, la que está en sesión;
- línea 101: se regresa a la vista [AGENDA] mediante un [SUBMIT] (en este caso, también podría haber sido una acción del tipo NAVIGATION);
3.7. Exécution
Realice las siguientes pruebas:
- utilice la aplicación en condiciones normales y verifique que funcione;
- gire el dispositivo para cada una de las vistas y verifique que cada una se restablezca correctamente;
- establecer un tiempo de espera de unos segundos en [IMainActivity];
- luego cancele las tareas y verifique que el resultado obtenido sea el esperado;
- gire el dispositivo durante los tiempos de espera y verifique que las tareas se cancelen correctamente y que no se produzca ningún fallo;
- cambiar la adyacencia de los fragmentos en [IMainActivity] y verificar que la aplicación siga funcionando;
